Обзор и тестирование материнской платы GIGABYTE GA-Z77P-D3

16-10-2012

В этом обзоре мы подробно рассмотрим полноформатную материнскую плату GIGABYTE GA-Z77P-D3. Это решение интересно тем, что при стоимости около 100 USD материнская плата основана на небюджетном наборе системной логики Intel Z77 Express и выполнена в форм-факторе ATX. Также при беглом осмотре бросается в глаза наличие двух PEG-разъемов и поддержка технологии ATI CrossFireX. Из дополнительных «плюшек» на плате имеется разъем mSATA для установки SSD-накопителя. Такой набор возможностей, как правило, характерен для более дорогих материнских плат, поэтому давайте внимательно рассмотрим эту материнскую плату и попробуем найти все «подводные камни».

GIGABYTE GA-Z77P-D3

Спецификация материнской платы GIGABYTE GA-Z77P-D3:

Производитель

GIGABYTE

Модель

GA-Z77P-D3

Чипсет

Intel Z77 Express

Процессорный разъем

Socket LGA1155

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3 второго и третьего поколений. Pentium / Celeron.

Используемая память

DDR3 2400 (O.C.)/1600/1333/1066 МГц

Поддержка памяти

4 x DDR3 DIMM двухканальной архитектуры до 32 ГБ
Поддержка памяти non-ECC, не буферизированной

Слоты расширения

1 x PCI Express x16 3.0/2.0 (x16)
1 x PCI Express x16 2.0 (x4)
2 x PCI Express x1
2 x PCI

Multi-GPU технологии

AMD CrossFireX, LucidLogixVirtu MVP

Дисковая подсистема

Чипсет Intel Z77 Express поддерживает:
2 x SATA 6.0 Гбит/с
3 x SATA 3.0 Гбит/с

1 x mSATA
с возможностью организации SATA RAID 0, 1, 5 и 10
с поддержкой Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology.

Звуковая подсистема

Realtek ALC887, 8-канальный High-Definition Audio кодек с оптическим выходом S/PDIF

Поддержка LAN

Гигабитный сетевой контроллер Realtek 8111F

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x для процессорного кулера
3 x для корпусного вентилятора

Внешние порты I/O

2 x PS/2 (мышь и клавиатура)
1 x HDMI порт

1 x LAN (RJ45)

2 x USB 3.0

4 x USB 2.0

1 x COM

3 аудио разъема

Внутренние порты I/O

2 х SATA 6.0 Гбит/с
3 х SATA 3.0 Гбит/с

1 x mSATA
1x S/PDIF выход
2 x USB 2.0 (дополнительно 4)
1 x USB 3.0 (дополнительно 2)

1 x TPM
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 x 64 Mb Flash ROM,

UEFI AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a.

Фирменные технологии

@BIOS

Q-Flash

Xpress Install

Xpress Recovery2

eXtreme Hard Drive (X.H.D)

Auto Green

ON/OFF Charge

Q-Share

LAN Optimizer (Intelligent optimization network management tool)

Комплектация

2 x SATA кабеля 6.0 Гбит/с
Инструкция и руководство
1 х DVD с драйверами и ПО
Заглушка

Форм-фактор Размеры, мм

ATX,
305 x 215

Сайт производителя

http://www.gigabyte.ua/

Свежая версия BIOS и драйвера могут быть загружены со страницы загрузки.

GIGABYTE GA-Z77P-D3 box

Упаковка материнской платы GIGABYTE GA-Z77P-D3 имеет привычное для компании оформление. На лицевой части упаковки приводится наименование материнской платы, а в нижней части находятся пиктограммы, которые обозначают используемые технологии.

GIGABYTE GA-Z77P-D3 box

Задняя сторона коробки оформлена очень красочно. Здесь можно найти отметки о ключевых особенностях материнской платы. Большего всего внимания уделено фирменной концепции GIGABYTE Ultra Durable 4 Classic. В нее входят следующие технологии:

  • Humidity Protection (защита от влажности) - технология производства печатных плат, которая предусматривает применение в качестве основы стекловолокна, у которого расстояние между волокнами сокращено, а узлы переплетения более плотные. Таким образом, влаге гораздо труднее проникнуть во внутренние слои. Это решение призвано обеспечить более надежную защиту материнской платы от короткого замыкания, вызванного сыростью.
  • Electrostatic Protection (Электростатическая защита) – подразумевает применение высококачественных микросхем с более высоким, по сравнению с традиционными компонентами, сопротивлением электростатического разряда.
  • Power Failure Protection (Защита от перепадов напряжения питания) – сюда производитель отнес технологию DualBIOS, позволяющую легко восстановить микропрограмму BIOS, а также наличие дополнительных микросхем, фильтрующих напряжение.
  • High Temperature Protection (Защита от высокой температуры) – использование высококачественной элементной базы, которая способна выдерживать более высокие температуры даже в экстремальных условиях, на фоне надежной защиты ПК от перегрева.

Не стоит воспринимать данную материнскую плату, как плату способную работать в неблагоприятных условиях – нет каких либо сертификатов, подтверждающих возможность стабильной работы в более жестких условиях, например УкрСЕПРО или IEC, но есть надежда, что примененный набор технологий продлит срок службы ПК в обычных условиях.

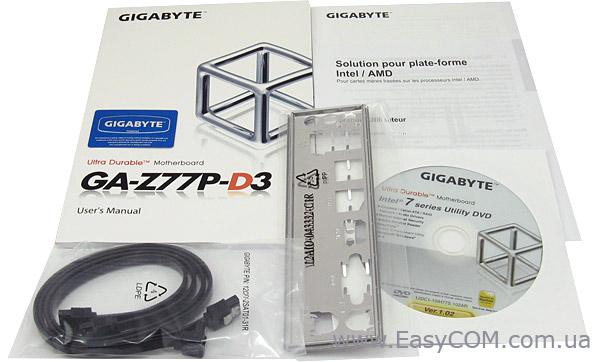

GIGABYTE GA-Z77P-D3 package

Комплектация материнской платы GIGABYTE GA-Z77P-D3 достаточно скромная:

  • DVD-диск с ПО и драйверами;
  • руководство пользователя и краткая инструкция по установке;
  • два шлейфа Serial ATA 6.0 Гбит/с;
  • заглушка на заднюю панель корпуса.

GIGABYTE GA-Z77P-D3

Компоновка материнской платы GIGABYTE GA-Z77P-D3 выполнена грамотно, без серьезных недостатков, хотя из-за некоторого уменьшения ширины (принятый стандарт ATX – 305 х 244 мм, а плата имеет размеры 305 х 215 мм) правые углы не имеют монтажных отверстий, из-за чего они «свисают», что потребует повышенной аккуратности от владельца при сборке системы и подключении кабелей. Для удобства подключения разъемы питания и основные порты размещены по краям платы. Слоты PCI Express x16, предусматривающие использование ATI CrossFireX, расположены через два, что позволяет устанавливать крупногабаритные видеокарты. Но есть небольшое замечание: при установленном крупногабаритном видеоадаптере в нижний слот PEG доступ к разъемам SATA будет перекрыт. Но, учитывая, что нижний PEG разъем всегда работает в режиме x4, установка в него видеоадаптера маловероятна в виду недостаточной рациональности подобной конфигурации.

GIGABYTE GA-Z77P-D3 plate

На обратной стороне материнской платы находится опорная металлическая пластина, которая не позволяет материнской плате деформироваться при установке процессорной системы охлаждения.

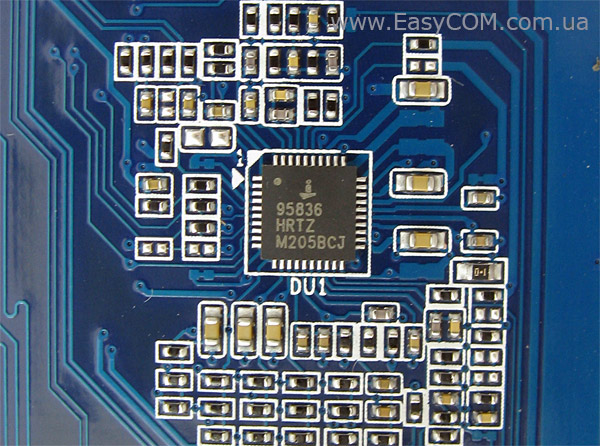

Intersil ISL95836

Основной преобразователь напряжения питания процессора выполнен по схеме 3+1+1 фазы. Две фазы используется для питания системного агента и видеоядра, а еще три для питания ядер процессора. В качестве ШИМ-контроллера используется микросхема Intersil ISL95836. Поскольку материнская плата принадлежит к серии Ultra Durable 4 Classic, то все используемые конденсаторы полимерные, а дроссели с ферритовыми сердечниками. Дополнительное охлаждение узла питания процессора отсутствует, но, учитывая то, что материнская плата не предназначена для оверклокерских экспериментов, то такой подход оправдан.

Питание к процессору подводится через 4-контактный разъем ATX 12V, если не использовать hi-end процессоры Intel Core i7 с высоким энергопотреблением и не увлекаться оверклокерскими экспериментами, то по поводу этого не полноразмерного разъема можно не волноваться.

На материнской плате GIGABYTE GA-Z77P-D3 установлено четыре разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3. Максимальный общий объем памяти может достигать 32 ГБ при установке четырех модулей емкостью 8 ГБ. Максимальная гарантированная частота оперативной памяти составляет 2400 МГц в режиме разгона. Для организации работы памяти в двухканальном режиме необходимо заполнять разъемы одного цвета. Узел питания оперативной памяти на GIGABYTE GA-Z77P-D3 имеет двухфазное исполнение.

GIGABYTE GA-Z77P-D3

Для охлаждения PCH Intel Z77 Express на материнской плате GIGABYTE GA-Z77P-D3 используется низкопрофильный алюминиевый радиатор. Во время тестирования температура радиатора не превышала 41ºC, что является хорошим показателем.

GIGABYTE GA-Z77P-D3

За счет возможностей системной логики Intel Z77 Express на материнской плате GIGABYTE GA-Z77P-D3 реализованы три порта SATA 3 Гбит/c и два порта SATA 6 Гбит/c. За счет одного порта SATA 3 Гбит/c был реализован порт mSATA. Дополнительных контроллеров производитель не добавил, например, для реализации eSATA, который, наверняка, был бы востребован потенциальными покупателями. Разъемы SATA установлены перпендикулярно материнской плате, что косвенно указывает на неигровую направленность (т.е. производитель не предполагает установку крупногабаритного видеоадаптера во второй разъем PCI Express x16).

GIGABYTE GA-Z77P-D3

Разъем mSATA обеспечивает возможность установки SSD-накопителей с соответствующим интерфейсом для увеличения быстродействия системы. Это происходит за счёт кэширования данных на SSD-накопитель в соответствии с возможностями технологии Intel Smart Response Technology. Расположение порта mSATA выбрано удачно, к тому же размер накопителя совсем невелик, а значит, каких-либо неудобств такая система не вызовет.

GIGABYTE GA-Z77P-D3

На материнской плате GIGABYTE GA-Z77P-D3 имеется два слота PCI Express x16. Верхний слот использует все 16 линий PCI Express 3.0, а нижний слот PCI Express x16 работает лишь с четырьмя линиями PCI Express 2.0 вне зависимости от режима. Расположение PEG разъемов позволяет использовать видеоадаптеры с «двух-» и даже с «трехэтажной» системой охлаждения, но использование двух видеоадаптеров высокого уровня не будет оправданным из-за невысокой пропускной способности слота PCI Express x16 2.0. Кроме этого, для установки различных карт на материнской плате имеется еще по паре разъемов PCI Express х1 и PCI.

PCI-E to PCI ITE IT8892E

Работа шины PCI стала возможна лишь благодаря наличию моста PCI-E to PCI ITE IT8892E, так как чипсет Intel Z77 Express не имеет встроенной поддержки этой шины.

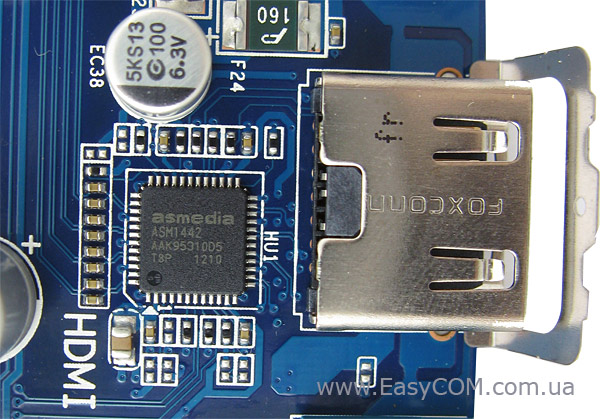

ASMedia ASM1442

За работу цифрового видеовыхода HDMI отвечает достаточно распространенная микросхема ASMedia ASM1442.

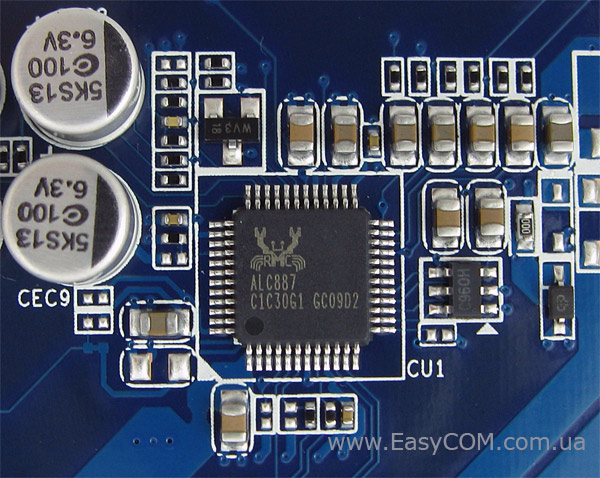

Realtek ALC887

В качестве звукового кодека на материнской плате GIGABYTE GA-Z77P-D3 используется достаточно распространенный 8-канальный HDA-кодек Realtek ALC887.

Realtek 8111F

Для подключения к локальной сети на материнской плате GIGABYTE GA-Z77P-D3 используется весьма распространенный гигабитный сетевой контроллер Realtek 8111F. Использование такого популярного контроллера гарантирует отсутствие каких-либо проблем с совместимостью и драйверами.

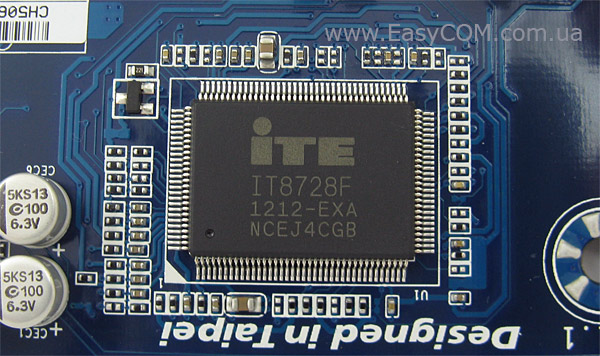

ITE IT8728F

За реализацию COM-порта, разъемов PS/2, а также слежение за температурой компонентов и скоростью вращения вентиляторов отвечает микросхема ITE IT8728F.

GIGABYTE GA-Z77P-D3 ports

На интерфейсную панель материнской платы GIGABYTE GA-Z77P-D3 выведены следующие порты:

  • 2 x PS/2 (мышь и клавиатура);
  • 1 x COM;
  • 4 x USB 2.0;
  • 2 x USB 3.0;
  • 1 x HDMI;
  • разъем RJ45 для сетевых соединений;
  • 3 x аудиоразъема.

Набор портов минимален, есть только самое необходимое. Если использовать рассматриваемую материнскую плату как основу для офисного компьютера, то тогда такой набор портов будет в самый раз. Отдельно отметим наличие двух разъемов PS/2, что пригодится для подключения устаревших и недорогих устройств ввода, а последовательный порт пригодится, например, для подключения специфического оборудования: будь то программатор, сканер штрих-кодов или факс-модем.

GIGABYTE GA-Z77P-D3 schematics

Разъемов для подключения вентиляторов на материнской плате GIGABYTE GA-Z77P-D3 в общей сложности четыре. Один разъем предназначен для подключения процессорного кулера, а остальные - для подключения корпусных вентиляторов. Все вентиляторы управляемы.

UEFI BIOS

GIGABYTE GA-Z77P-D3 uefi bios

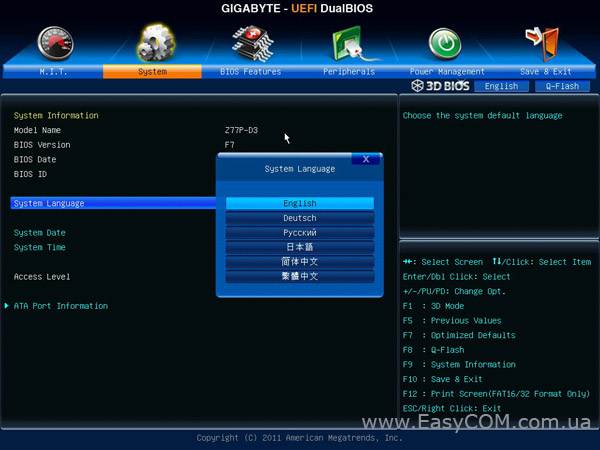

На материнской плате GIGABYTE GA-H77-DS3H используется UEFI на основе микропрограммы AMI с красочным графическим интерфейсом, который допускает управление с помощью мышки.

GIGABYTE GA-Z77P-D3 uefi bios

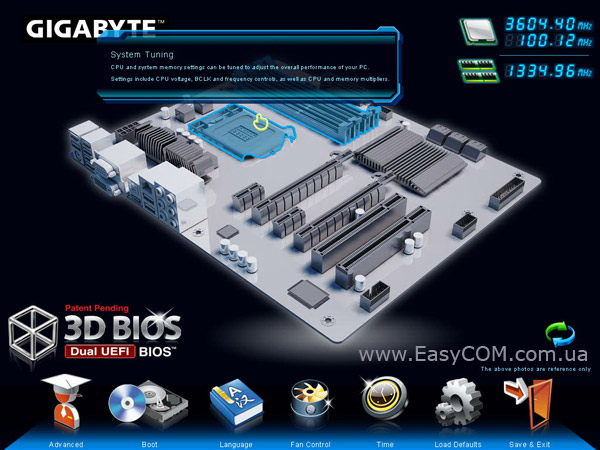

Интерфейс располагает двумя режимами работы, один из которых – 3D BIOS. Этот режим отличает наглядность – наведя указатель мышки на какой-либо компонент, пользователь увидит перечень настроек, доступных для изменения, касающихся этого компонента. Внизу экрана есть ряд пиктограмм, который позволяет быстро вызвать некоторые пункты настроек.

GIGABYTE GA-Z77P-D3 uefi bios

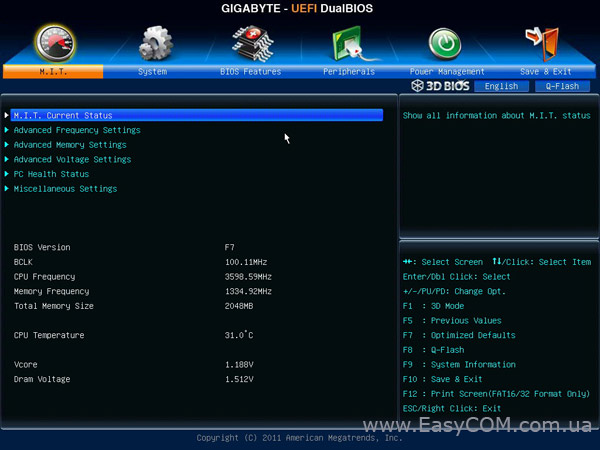

Настройки, касающиеся разгона системы, сосредоточены в разделе MB Intelligent Tweaker (M.I.T.). Для удобства восприятия они были сведены таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины, МГц

CPU/PCIe Base Clock

95 – 133

0,1

Частота встроенного графического ядра, МГц

Proccesor Graphics Clock

450 – 1600

50

Процессорный множитель

CPU Clock Ratio

16 – 59

1

Множитель для памяти

System Memory Multipllier

10.66 – 21.33



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW, tCMD, tREFI, tRRDR, tRRDD, tWWDR, tWWDD, tRWDRDD, tWRDRDD, tRWSR, tRRSR, tWWSR



Напряжение на модулях памяти, Вт

DRAM Voltage

1,14 – 2,1

0,01

Напряжение дополнительного питания процессора

CPU Vtt

0,77 – 1,44

0,05



IMC

0,69 – 1,25

0,05

Напряжение питания системы фазовой автоподстройки частоты

CPU PLL

1,545 – 2,205

0,1

Разгон процессора на материнской плате GIGABYTE GA-Z77P-D3 предполагается производить с помощью повышения множителя процессора, набор системной логики Intel Z77 Express позволяет его изменять. А увеличение частоты BCLK большого прироста производительности не дает, так как это очень быстро приводит к потере стабильности из-за привязки частоты BCLK к частотам интерфейсов SATA и PCI-E.

GIGABYTE GA-Z77P-D3 uefi bios

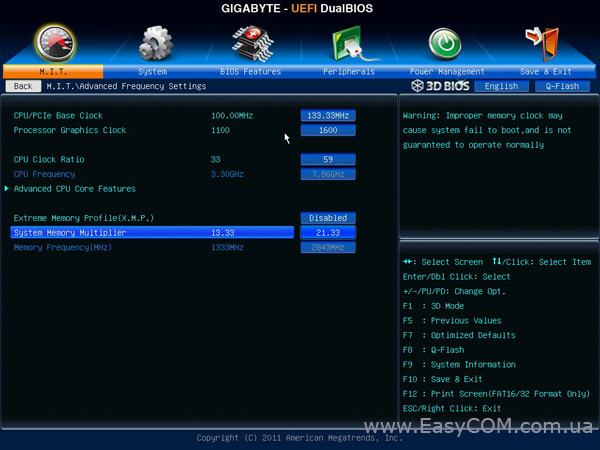

Множитель частоты памяти позволяет устанавливать частоту от 800 МГц до 2133 МГц при использовании процессора с ядром Sandy Bridge, а при установке Ivy Bridge станут доступны и большие множители.

GIGABYTE GA-Z77P-D3 uefi bios

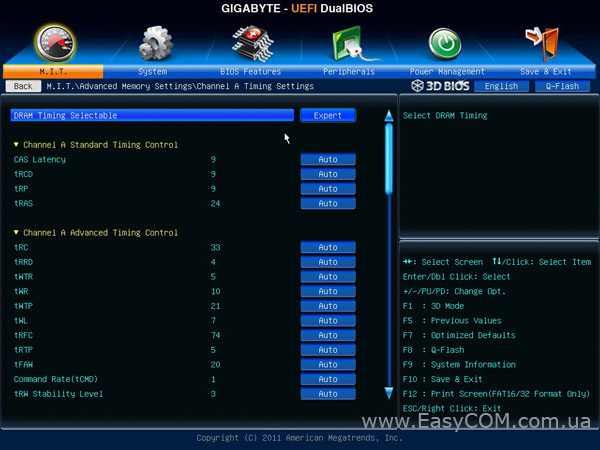

Настроить тайминги и подтайминги оперативной памяти можно и «ручным» способом в разделе «DRAM TimingControl».

GIGABYTE GA-Z77P-D3 uefi bios

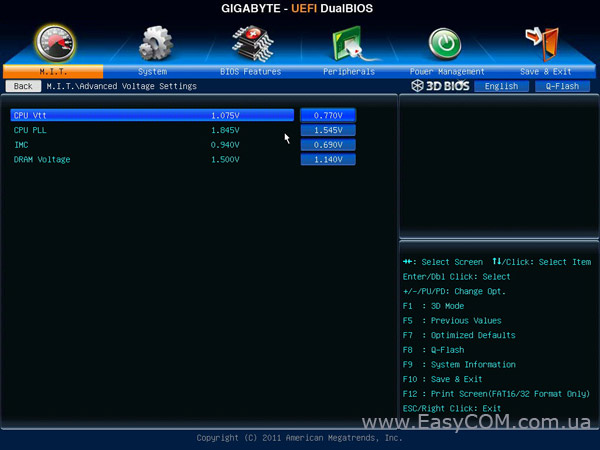

Настройки управления питанием достаточно скромные, параметров, поддающихся изменению, совсем немного.

GIGABYTE GA-Z77P-D3 uefi bios

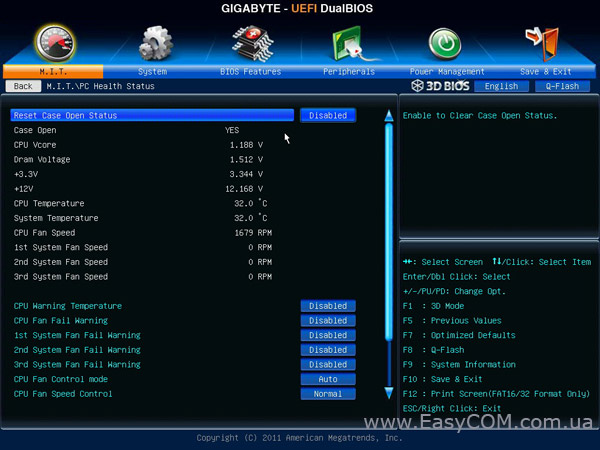

Есть раздел посвященный мониторингу, в котором можно следить за:

  • температурой материнской платы и процессора;
  • скоростью вращения процессорного и трех корпусных вентиляторов;
  • напряжением на ядре процессора;
  • напряжением питания ОЗУ;
  • напряжением на линиях питания +12В и +3,3В.

Наконец появилась возможность следить за напряжением питания модулей оперативной памяти. Кроме того, в этом разделе можно включить оповещение в случае наличия проблем в работе вентиляторов.

Утилиты

GIGABYTE EasyTune 6

GIGABYTE EasyTune 6

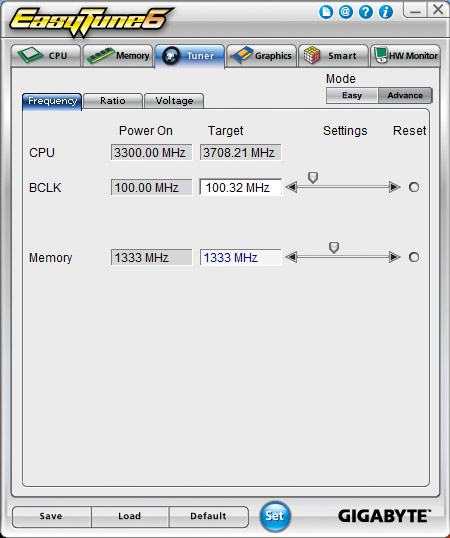

В комплект поставки материнской платы GIGABYTE GA-Z77P-D3 входит фирменная утилита GIGABYTE EasyTune 6, которая позволяет производить разгон и настройку параметров системы в режиме реального времени.

GIGABYTE EasyTune 6

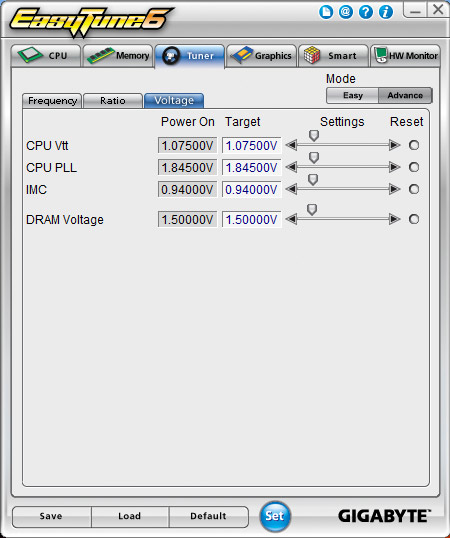

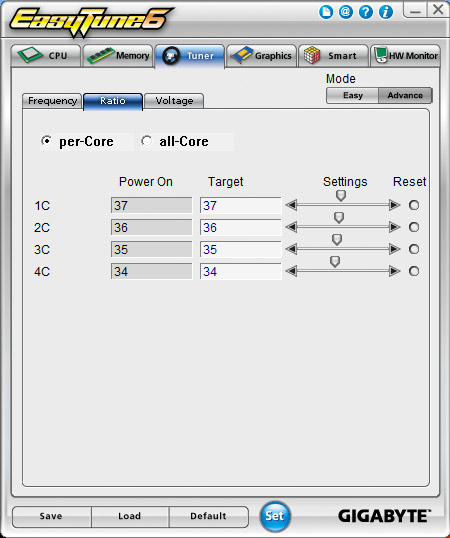

Также, помимо изменения частот, утилита позволяет регулировать напряжение питания на основных компонентах системы.

GIGABYTE EasyTune 6

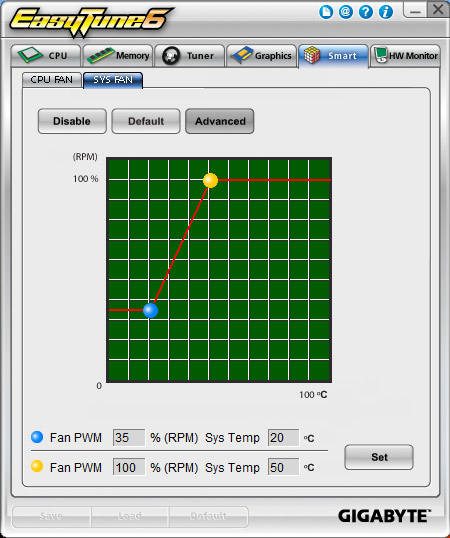

Присутствует и возможность управления вентиляторами.

GIGABYTE EasyTune 6

Кроме того, GIGABYTE EasyTune 6 предоставляет возможность слежения за напряжением и температурой основных компонентов системы.

Функция авторазгона

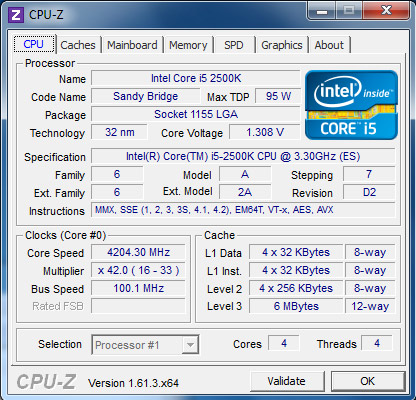

В процессе тестового разгона был получен результат 4204 МГц, что примерно на 200 МГц меньше, чем на аналогичных платах.

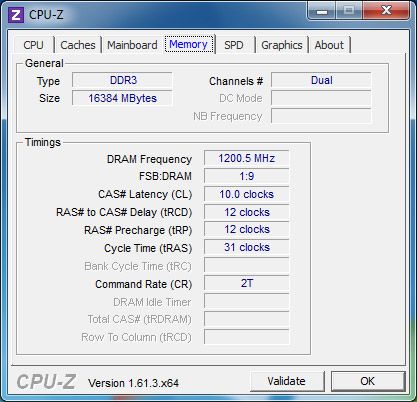

Что же касается разгона ОЗУ, то память стабильно заработала на эффективной частоте 2400 МГц.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование:

Процессор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC (650 Вт, 120 ммвентилятор)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)

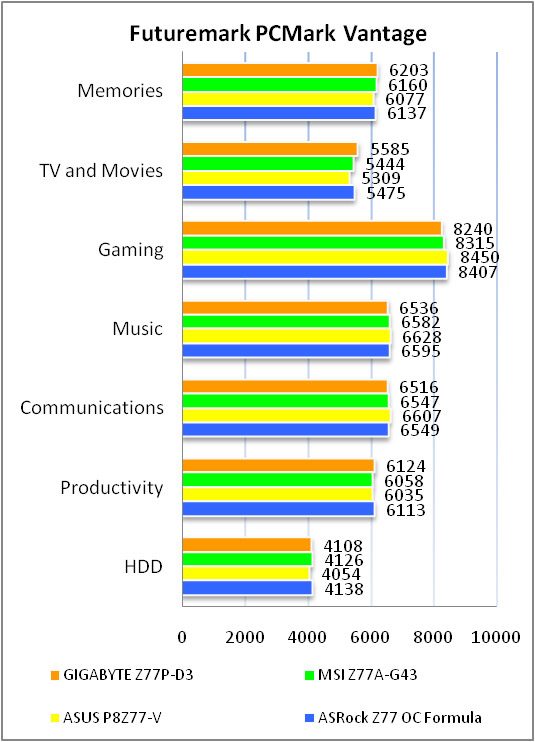

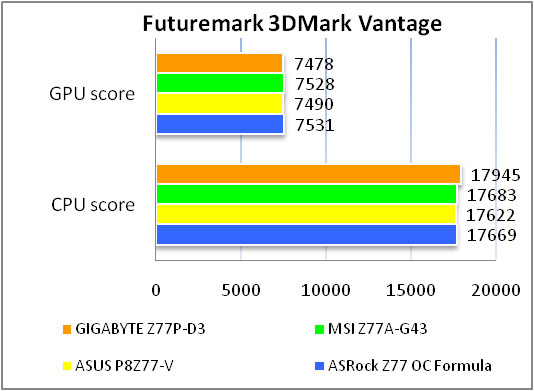

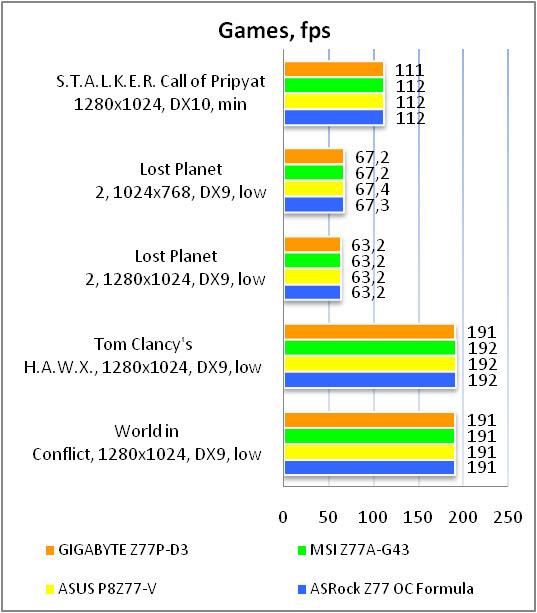

Результаты тестов:

GIGABYTE GA-Z77P-D3 test

GIGABYTE GA-Z77P-D3 test

GIGABYTE GA-Z77P-D3 test

Каких-либо отличий от конкурентов в производительности выявить не удалось, что говорит о качественной оптимизации платы.

Тестирование звукового тракта на основе кодека Realtek ALC887

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.19, -0.22

Хорошо

Уровень шума, дБ (А)

-84.6

Хорошо

Динамические диапазон, дБ (А)

84.6

Хорошо

Гармонические искажения, %

0.0044

Очень хорошо

Гармонические искажения + шум, дБ(A)

-67.1

Средне

Интермодуляционные искажения + шум, %

0.027

Хорошо

Взаимопроникновение каналов, дБ

-82.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.044

Хорошо

Общая оценка



Хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.10, -0.17

Очень хорошо

Уровень шума, дБ (А)

-85.1

Хорошо

Динамические диапазон, дБ (А)

84.9

Хорошо

Гармонические искажения, %

0.0029

Отлично

Гармонические искажения + шум, дБ(A)

-76.8

Средне

Интермодуляционные искажения + шум, %

0.019

Очень хорошо

Взаимопроникновение каналов, дБ

-79.6

Очень хорошо

Интермодуляции на 10 кГц, %

0.016

Очень хорошо

Общая оценка



Очень хорошо

Аудиоподсистема получила среднюю оценку «Очень хорошо», это означает, что можно получить достаточно высокое качество звучания без приобретения дискретной звуковой карты, хотя при использовании многоканальных аудиосистем и придется мириться с рядом неудобств.

Выводы

Во время написания обзора автора не покидало стойкое ощущение дежа-вю, и немного порывшись в памяти, вспомнилась материнская плата GIGABYTE GA-H77-DS3H. И действительно, данные системные платы, по сути, отличаются чипсетом. Отличий совсем немного. Обе материнские платы предназначены для экономных домашних пользователей или для построения недорогого рабочего места. Причем в случае использования в офисе рациональней будет покупка именно GIGABYTE GA-H77-DS3H, так как вряд ли мы увидим в офисе процессоры с разблокированным множителем. В свою очередь GIGABYTE GA-Z77P-D3 - это добротная материнская плата, которая станет хорошей основой для современного производительного домашнего компьютера среднего уровня, без уклона в сторону серьезного оверклокинга, но с возможностью освоить азы этого увлечения. На момент написания обзора цена на GIGABYTE GA-Z77P-D3 составляла примерно 105 USD, что вполне оправдано, учитывая качественную элементную базу и предоставляемые возможности.

Достоинства:

  • качественная элементная база;
  • поддержка возможности разгона процессоров с разблокированным множителем;
  • качественный 8-канальный звуковой кодек;
  • наличие порта mSATA для установки компактных SSD-дисков;
  • поддержка интерфейсов COM и PS/2.

Недостатки:

  • скромный комплект поставки;
  • отсутствие оптического аудиовыхода на интерфейсной панели;
  • наличие лишь трех аналоговых аудиовыходов.

Особенности:

  • низкая практическая ценность второго PEG слота, работающего в режиме 4x PCI Express 2.0 при организации CrossFireX;
  • отсутствие монтажных отверстий в правых углах.


Автор: Александр Корниенко
