Обзор и тестирование материнской платы GIGABYTE GA-Z97-HD3

Не так давно мы познакомили вас с относительно доступным решением среднего класса − материнской платой GIGABYTE GA-Z97-D3H, которая произвела достаточно хорошее впечатление благодаря неплохому соотношению цены и возможностей. На сей раз мы затронем схожую модель - GIGABYTE GA-Z97-HD3, которая предлагается по немного более доступной стоимости, ввиду ее меньшей функциональности. Для большей наглядности приведем небольшое сравнение двух моделей:

	GIGABYTE GA-Z97-HD3	GIGABYTE GA-Z97-D3H
USB 3.0 внешние/внутренние	4/2	4/2
USB 2.0 внешние/внутренние	2/6	2/6
Оперативная память	4 x DIMM  до 32 ГБ	4 x DIMM до 32 ГБ
PCIe x16	2 x16 x16+x4	2 x16 x16+x4
PCIe x1	2	2
PCI	2	3
Видеовыходы	HDMI DVI-D D-Sub	HDMI DVI-D D-Sub
Аудиовыходы	6	6
SATA 6 Гбит/с	6	4
SATA Express	Нет	1
eSATA	Нет	Нет
M.2 (NGFF)	Нет	1
Thunderbolt	Нет	Нет
LAN	Realtek RTL8111F	Intel WGI217V
Аудиокодек	Realtek ALC887	Realtek ALC1150
Wi-Fi	Нет	Нет
Bluetooth	Нет	Нет
Фазы питания	4	4
Формат	ATX	ATX

Как видим, новинка лишилась поддержки интерфейсов SATA Express и M.2, а также одного слота расширения PCI. Отдельно отметим использование сетевого контроллера от Realtek, тогда как у GIGABYTE GA-Z97-D3H применяется решение от Intel, а также более простую звуковую подсистему. Что же касается разницы в стоимости, то героиня нашего обзора предлагается в среднем на 5-10 долларов США дешевле. Однако давайте перейдем непосредственно к обзору новинки и выясним, есть ли между ними еще какие-то отличия.

Спецификация материнской платы GIGABYTE GA-Z97-HD3:

Упаковка и комплектация

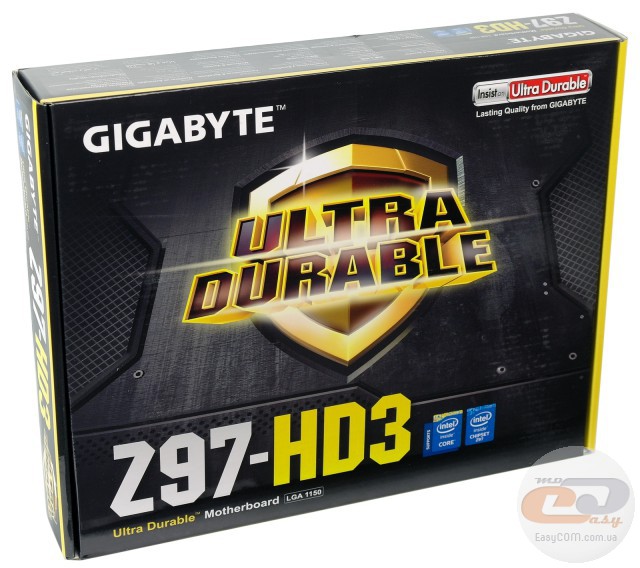

Коробка, в которой поставляется материнская плата GIGABYTE GA-Z97-HD3, выполнена из плотного картона, украшенного полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, которая включает в себя следующие особенности:

• Cool – в цепях питания используются высокоэффективные полевые транзисторы с низким тепловыделением, а также применяются радиаторы с эффективным дизайном.
• Performance – новинка обладает поддержкой технологии AMD CrossFireX, тремя видеовыходами, а также гигабитным сетевым контроллером компании Realtek.
• Durable - подразумевает применение долговечных твердотельных конденсаторов и позолоченных контактов разъема ЦП.
• Safe – данная модель оснащается двумя микросхемами с прошивками BIOS (основная и резервная), что позволит вам избежать визита в сервисный центр в случае повреждения основного чипа, например, при неудачной попытке обновления BIOS. Отдельно отмечено наличие дополнительной защиты портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы. Не лишним будет упомянуть и о наличии защитных микросхем, уберегающих внутренние компоненты от перенапряжения, и об улучшенной укладке стекловолокна в основе текстолита, что позволяет снизить негативное воздействие влаги.

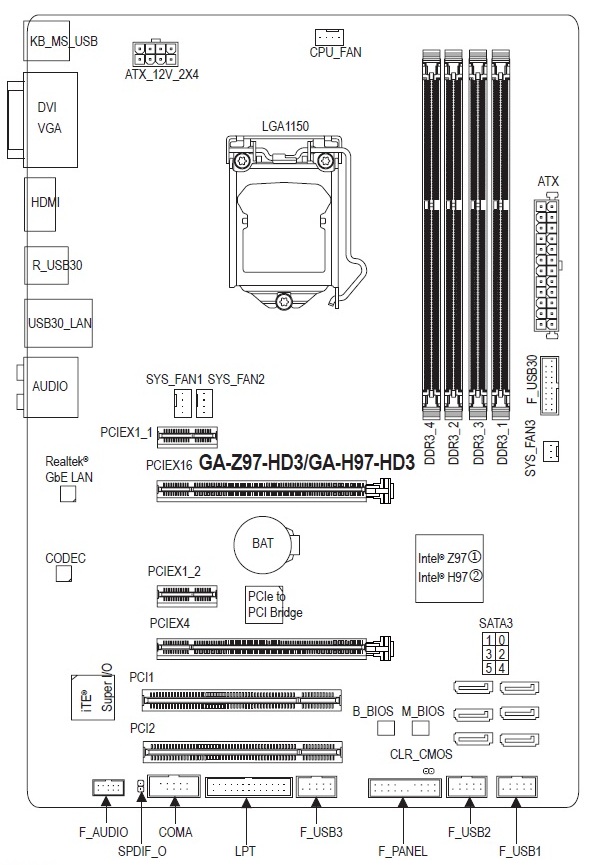

На обратной стороне по традиции находится схематическое изображение самой материнской платы и ее интерфейсной панели, а также продолжается описание упомянутых выше ключевых преимуществ.

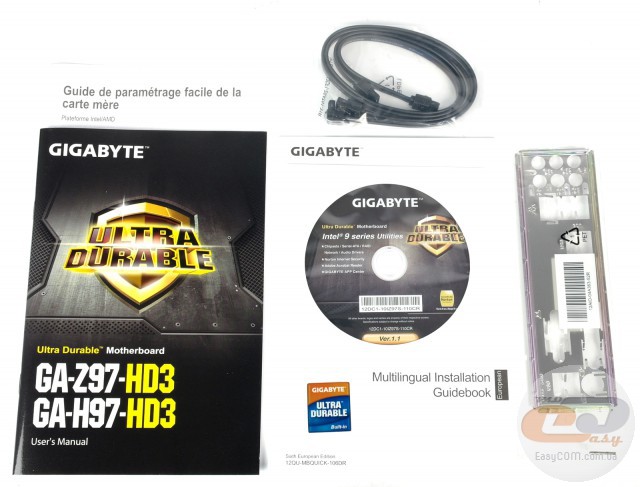

В коробке с тестируемой моделью, помимо диска с ПО и заглушки интерфейсной панели, мы обнаружили только два кабеля SATA, что вполне ожидаемо для недорогой модели.

Дизайн и особенности платы

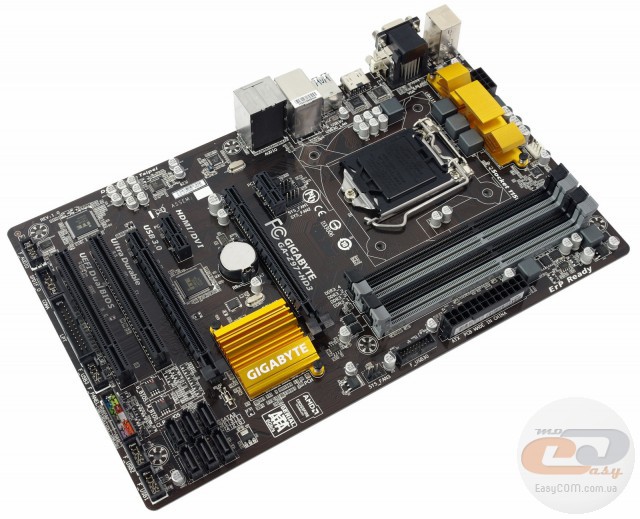

В основе новинки лежит печатная плата формата ATX коричневого цвета с уменьшенной до 190 мм шириной, что сказалось на смещении крепежных отверстий на правой ее стороне. Поэтому совсем не лишним будет соблюдать определенную осторожность при подключении накопителей, основного кабеля питания, а также выносной панели с портами USB 3.0, так как чрезмерное усилие может повредить текстолит.

Что же касается дизайна, то стоит отметить яркое оформление радиаторов, а в особенности, оригинальную форму одного из них, который отвечает за охлаждение силовых элементов подсистемы питания процессора. В целом внешний вид новинки вполне соответствует ее ценовому позиционированию.

На обратной стороне печатной платы все традиционно: в наличии опорная пластина процессорного разъема, а также пластиковые клипсы крепления радиаторов.

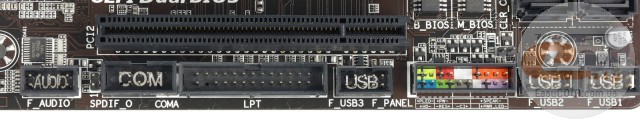

В нижней части расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порты COM и LPT, колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов) и джампер для сброса CMOS. Дополнительно отметим три колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: шести внутренних и двух на интерфейсной панели. Как видим, в отличие от рассмотренной ранее GIGABYTE GA-Z97-D3H, новинка вместо порта TPM получила разъем LPT, что делает ее немного более интересным решением для офисного использования.

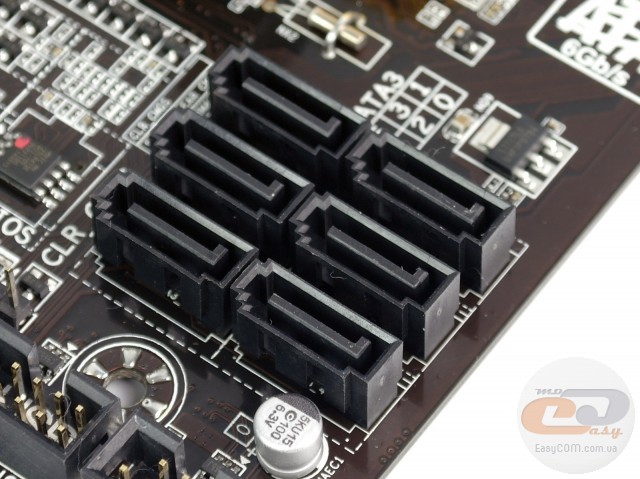

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с, которые реализованы силами чипсета Intel Z97. Присутствует поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10.

Тестируемая новинка оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах до 1600 МГц в номинальном режиме и до 3100 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Колодка для подключения выносной панели с портами USB 3.0 по традиции также расположена на правой стороне печатной платы. Всего GIGABYTE GA-Z97-HD3 может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

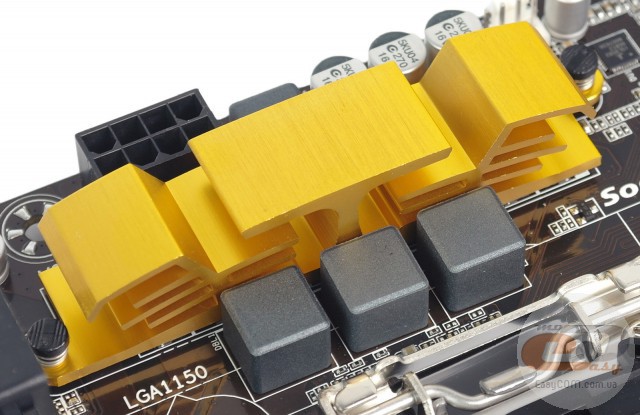

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z97, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 43,5°C;
• радиаторы охлаждения элементов подсистемы питания процессора – 41,3°C.

Несмотря на использование пластиковых клипс для крепления радиаторов, они обеспечивают хорошее охлаждение важных компонентов.

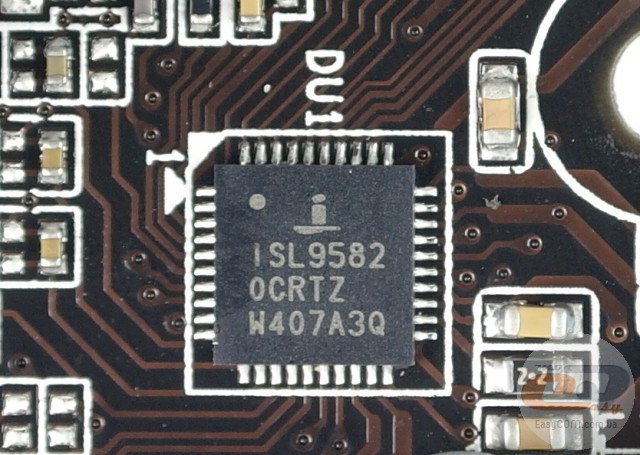

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. В качестве ШИМ-контроллера используется микросхема ISL9582. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли твердотельные конденсаторы, МОП-транзисторы с низким сопротивлением открытого канала и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

Для расширения функциональности решения GIGABYTE GA-Z97-HD3 у пользователя есть в распоряжении шесть слотов:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (в режиме х16);
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x16 (в режиме х4);
5. PCI;
6. PCI.

Несмотря на поддержку технологии AMD CrossFireX и наличие двух слотов PCI Express х16, говорить об установке двух графических ускорителей не стоит, поскольку из двух разъемов к процессору подключен только один, тогда как второй использует только четыре чипсетные линии PCI Express 2.0. Поэтому если вы установите две видеокарты, то работать они будут по схеме х16+х4, что не позволит раскрыть их потенциал в полной мере.

Также отметим, что в связи с недостатком свободных чипсетных линий, слот PCI Express 2.0 x16 (x4) делит пропускную способность с двумя PCI Express 2.0 x1, поэтому в случае установки в него платы, требующей для полноценной работы все четыре линии, разъемы PCI Express 2.0 x1 будут недоступны.

Поскольку набор системной логики Intel Z97 не поддерживает шину PCI, то функционирование соответствующих разъемов реализовано с помощью моста PCIe-PCI, основанного на контроллере ITE IT8892E.

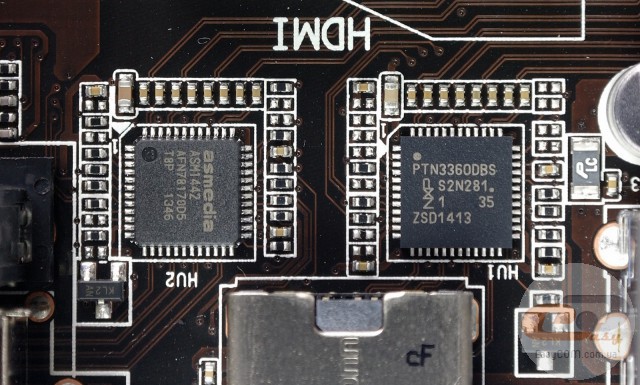

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DVI-D и D-Sub, переключение между которыми осуществляется силами двух микросхем: PTN3360DBS и ASMedia ASM1442.

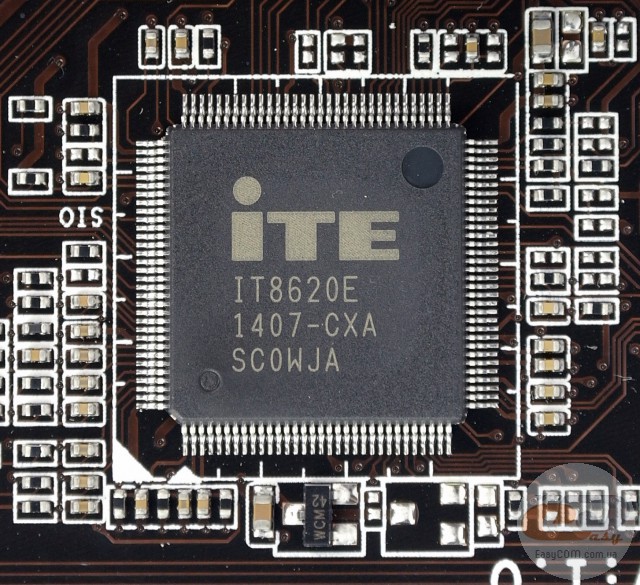

Возможности Multi I/O основаны на контроллере ITE IT8620E, который управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

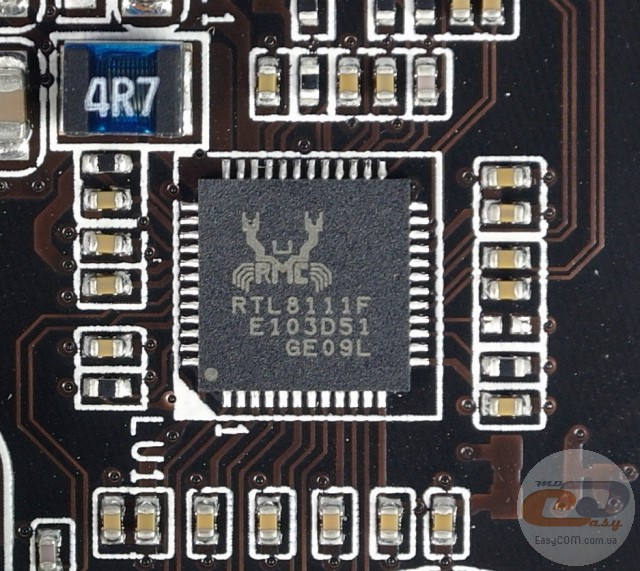

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F, а распределение сетевых ресурсов поможет осуществить фирменная утилита LAN Optimizer.

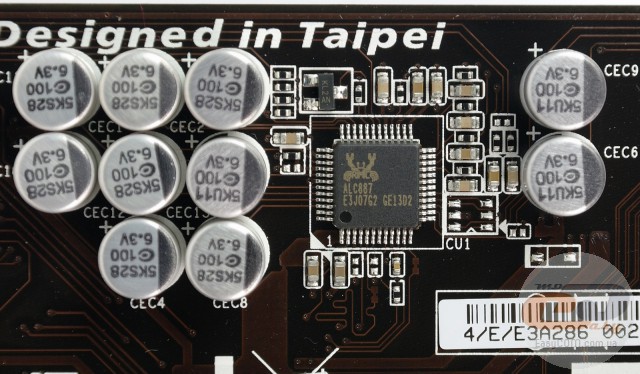

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

На интерфейсную панель тестируемой модели выведены следующие порты:

• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 2 x USB 2.0;
• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x PS/2 для подключения мышки либо клавиатуры;
• 6 x аудиопортов.

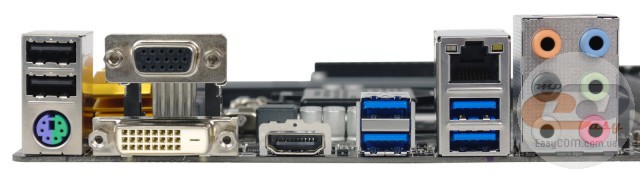

Конфигурация интерфейсной панели новинки полностью идентична таковой у рассмотренной ранее модели. Она является вполне удачной благодаря наличию достаточного количества портов USB, трех видеовыходов, а также удобному подключению многоканальной акустики. Что же касается отличий, то стоит напомнить о возможности вынести на заднюю панель не только порт COM, но и LPT.

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-Z97-HD3 вполне стандартные. В наличии четыре 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, в то время как три других предназначены для системных вертушек.

UEFI BIOS

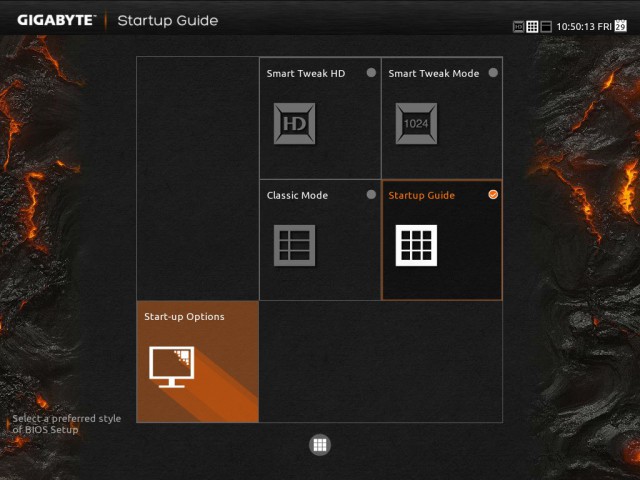

Тестируемая новинка оснащена современной прошивкой UEFI на основе микрокода AMI с возможностью работы в четырех режимах: «Smart Tweak HD» (разрешение 1280), «Smart Tweak» (разрешение 1024, без постоянного отображения по бокам состояния процессора, памяти и системных датчиков), «Classic» (классический вариант BIOS) и «StartUp» (режим начальных настроек BIOS).

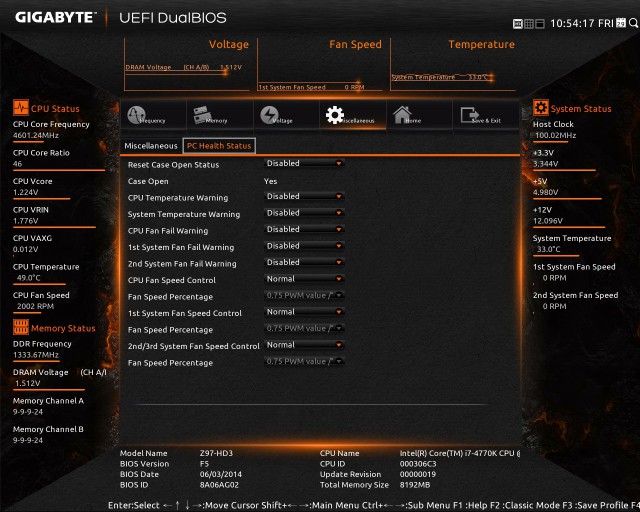

Как вы уже могли заметить, во время работы в режиме «Smart Tweak HD» нет отдельного раздела, отвечающего за мониторинг напряжений и температур на основных компонентах, поскольку все необходимые данные отображаются непосредственно на боковых панелях. Здесь вы можете наблюдать за температурой процессора и частотой вращения установленных вентиляторов, следить за напряжением на модулях оперативной памяти, процессоре и на линиях питания +12В, +5В и +3,3В, а также за рядом других важных параметров. Дополнительно отметим, что не все пункты, присутствующие в режиме «Classic», доступны в «Smart Tweak HD».

Все настройки, связанные с ключевыми элементами системы, удобно сгруппированы в соответствующих вкладках.

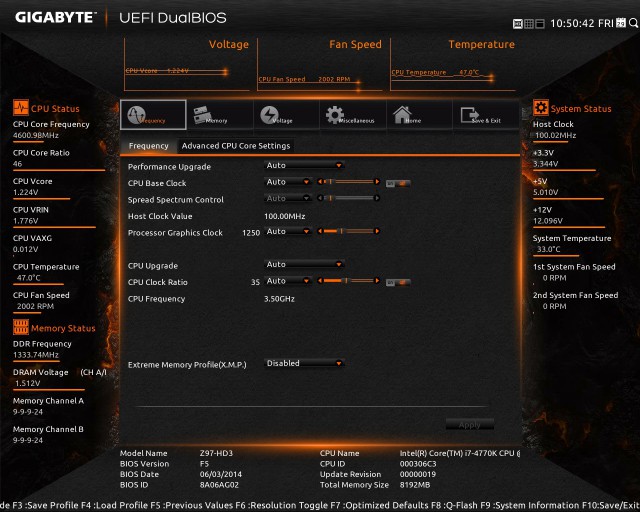

Во вкладке «Frequency» появляется возможность выбора одного из шести типов автоматической оптимизации параметров системы.

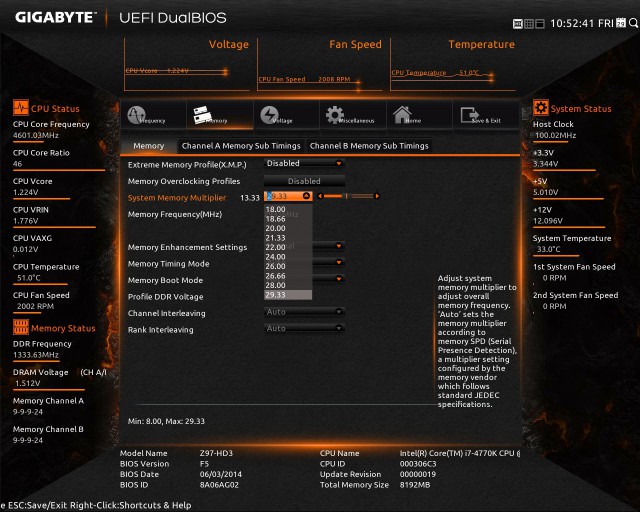

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 2933 МГц. Частоты памяти более 2933 МГц возможно запустить только с помощью соответствующего профиля памяти.

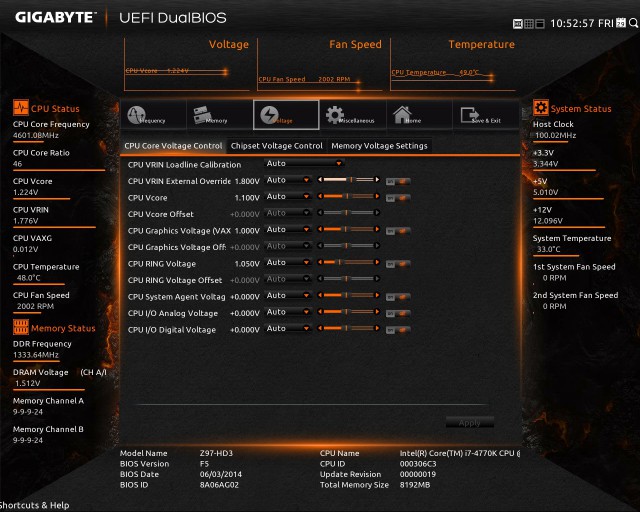

При необходимости в подразделе «Voltage» можно получить доступ к регулировкам напряжения на всех ключевых компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Возможности разгона

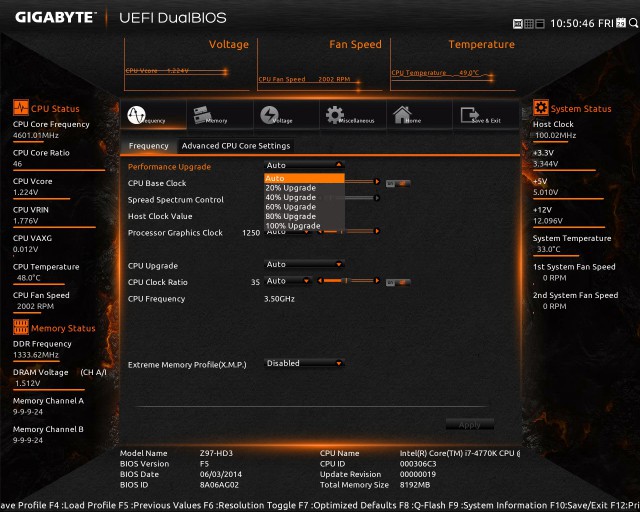

По традиции возможности по автоматическому разгону материнских плат компании GIGABYTE в BIOS представлены в качестве предустановленных профилей «Performance Upgrade», при активации которых вместе с частотой процессора увеличивается и скорость работы оперативной памяти. Воспользовавшись ими, мы получили следующие результаты.

 (20% upgrade)

(40% upgrade)

(60% upgrade)

(80% upgrade)

(100% upgrade)

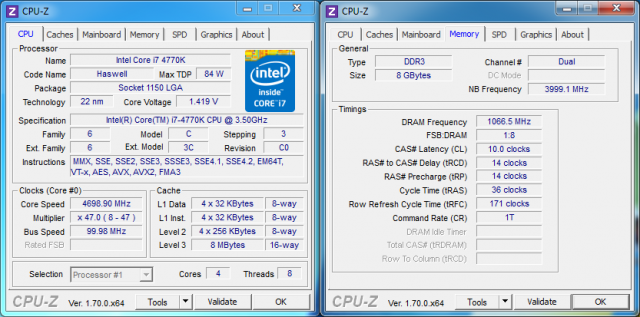

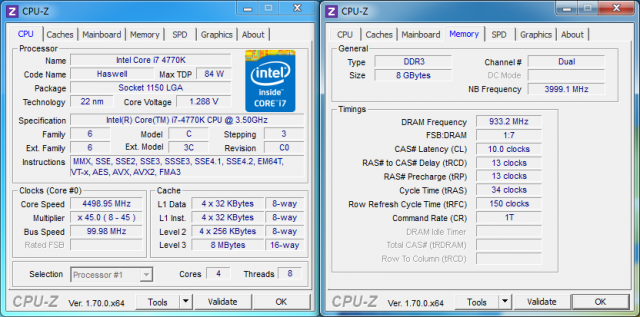

В итоге они позволили повысить максимальную частоту процессора Intel Core i7-4770K до уровня 4698 МГц при напряжении 1,419 В. Скорость работы модулей оперативной памяти также возросла: с DDR3-1600 МГц до DDR3-2133 МГц.

В комплекте с материнской платой поставляется фирменное ПО EasyTune, которое помимо остальных своих возможностей позволяет оперировать несколькими режимами работы системы в зависимости от текущих задач пользователя.

(автоматическая настройка)

(Lite)

(Medium)

(Extreme)

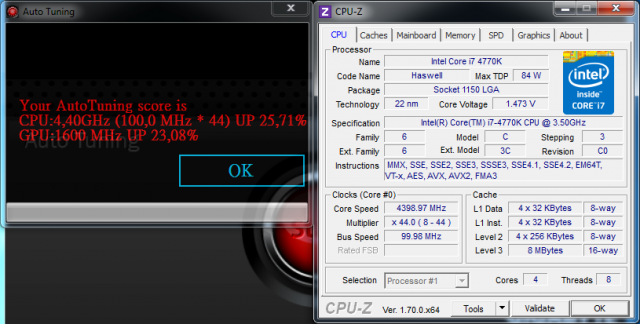

Данные режимы предлагают похожие профилям в BIOS (CPU Upgrade) возможности. Максимальный результат, полученный нами после активации режима «Extreme», составил 4500 МГц при напряжении 1,288 В.

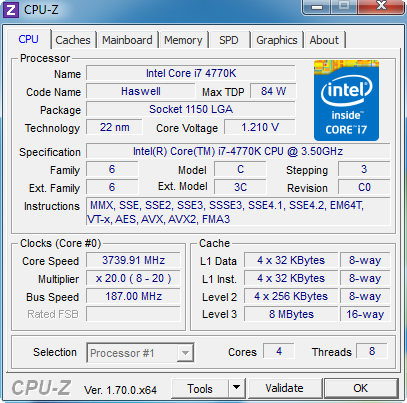

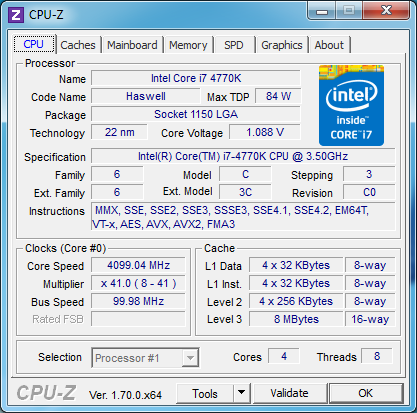

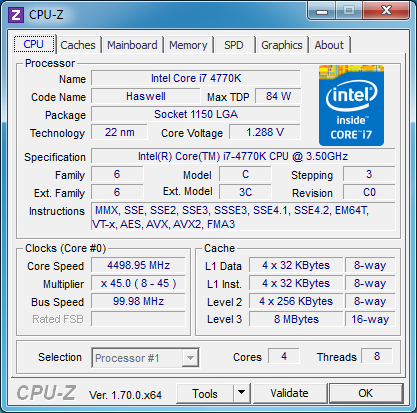

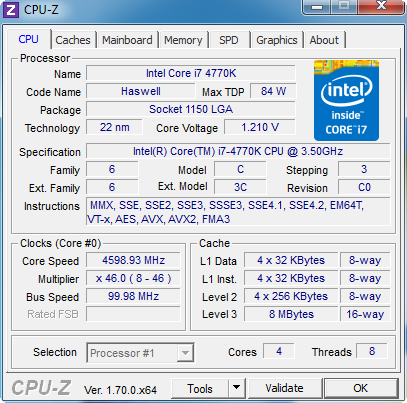

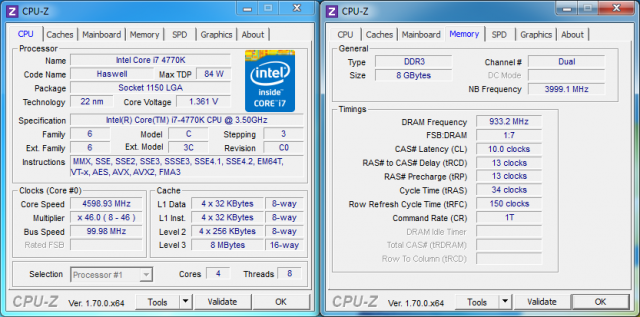

По итогам ручного разгона, путем увеличения множителя до х46 и напряжения до 1,210 В, стабильная рабочая частота процессора Intel Core i7-4770K составила 4600 МГц.

Увеличение частоты системной шины также прошло без особых трудностей. Этот параметр удалось зафиксировать на отметке 187 МГц, что является отличным результатом для доступного решения.

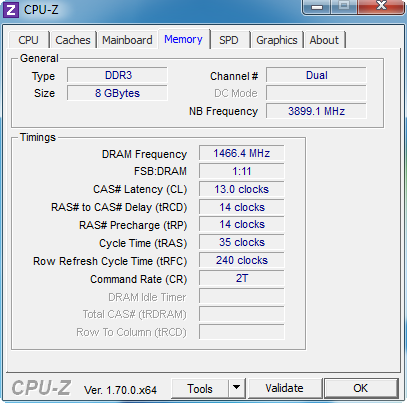

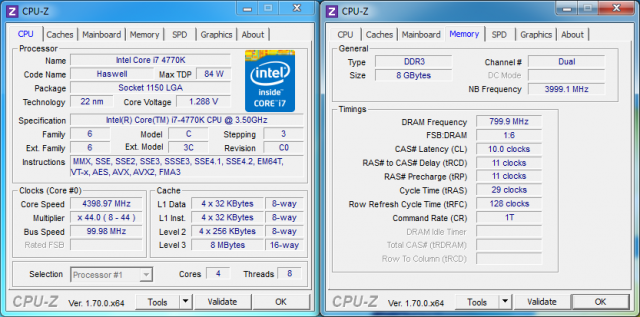

Тестовые модули оперативной памяти с номинальной рабочей частотой DDR3-2400 МГц были успешно разогнаны до скорости DDR3-2933 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-Z97-HD3 использовалось следующее оборудование:

Результаты тестов

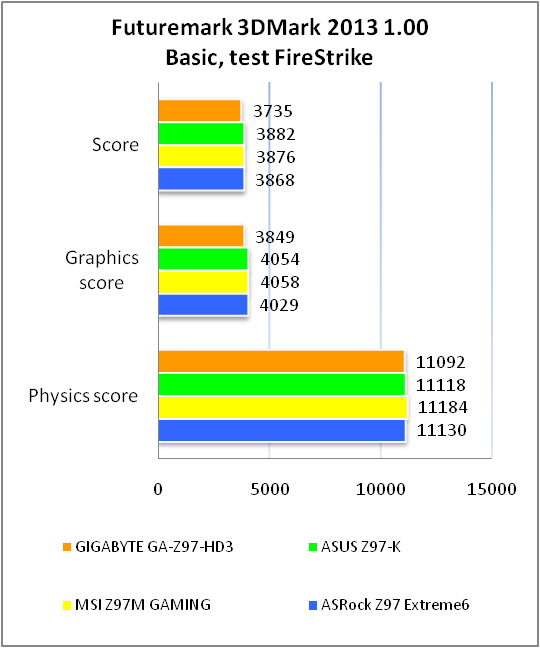

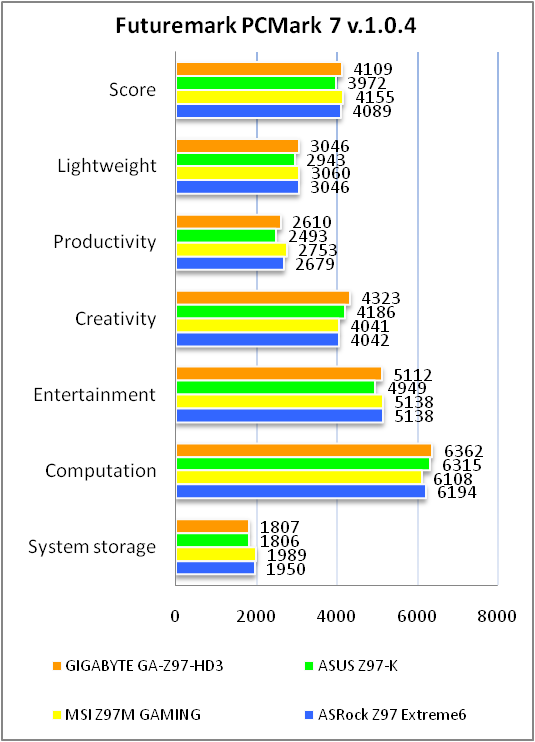

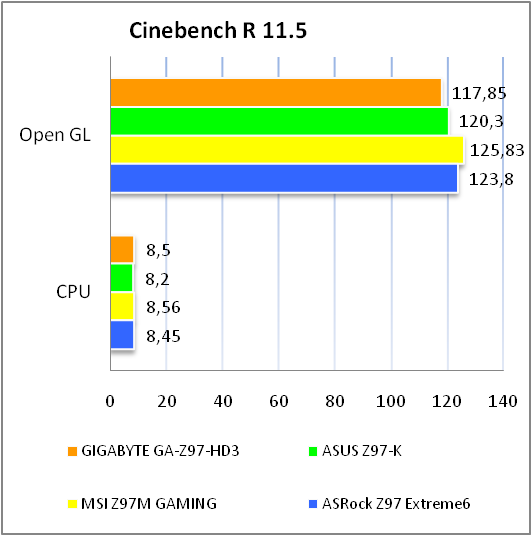

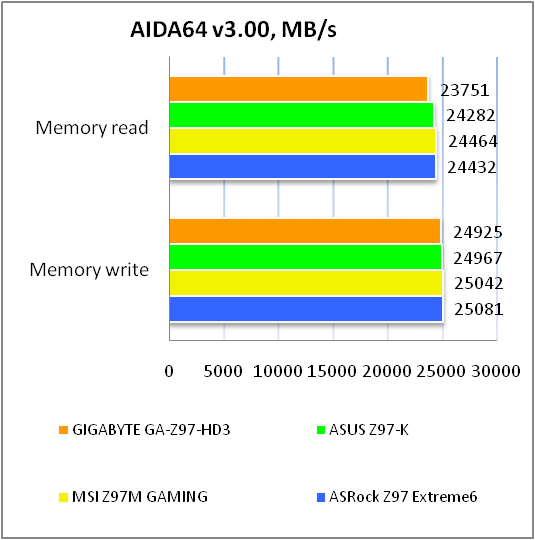

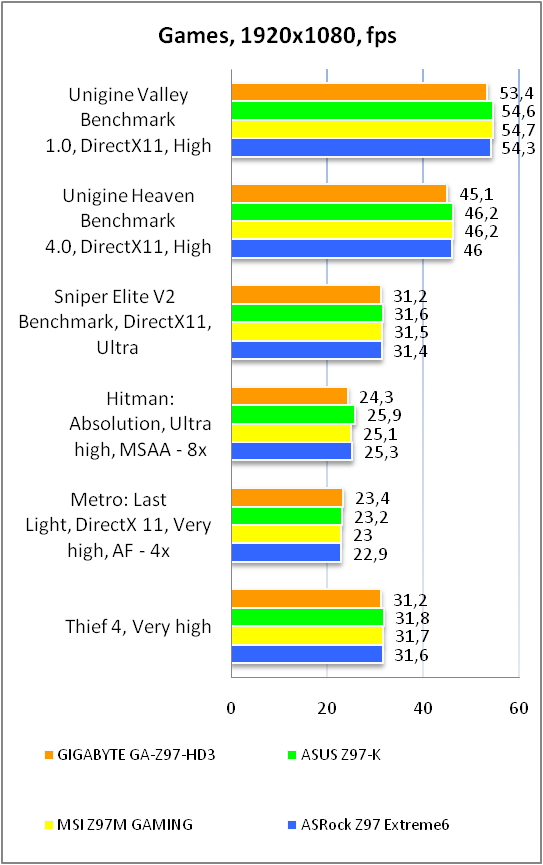

В процессе тестирования GIGABYTE GA-Z97-HD3 показала производительность на уровне с конкурентами, что говорит нам о качественном исполнении платы, подборе надежной и эффективной элементной базы, а также о хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Несмотря на то, что в новинке установлен не самый современный аудиокодек, его возможностей будет вполне достаточно для повседневного использования. Для настоящих ценителей качественного звука всегда есть возможность установить дискретную звуковую плату с интерфейсом PCI либо PCI Express.

Выводы

Подводя итоги тестирования материнской платы GIGABYTE GA-Z97-HD3, а также ее небольшого сравнения с рассмотренной ранее GIGABYTE GA-Z97-D3H, можно предположить, что новинка больше подойдет для офисного использования либо для сборки недорогой домашней системы. С одной стороны, у нее в наличии все самое необходимое современному пользователю, но с другой, доплатив всего 5-10 долларов США, можно получить дополнительные интерфейсы M.2 и SATA Express, более качественную звуковую подсистему и сетевой контроллер от Intel, а также еще один слот расширения PCI. Конечно же, если вы не испытываете необходимости в озвученных выше преимуществах GIGABYTE GA-Z97-D3H, можно немного сэкономить и направить данные средства на покупку других комплектующих.

Что же касается ключевых преимуществ новинки в отрыве от сравнения с GIGABYTE GA-Z97-D3H, то стоит выделить использование флагманского чипсета и качественной элементной базы, удачную компоновку интерфейсной панели, доступную стоимость, а также хорошее охлаждение и богатый набор возможностей по разгону (как ручному, так и автоматическому).

Что касается особенностей, то перед покупкой стоит помнить об ограничении по одновременному использованию слота PCI Express 2.0 x16 и двух разъемов PCI Express 2.0 x1, а также о смещенных крепежных отверстиях на правой стороне печатной платы.

В итоге GIGABYTE GA-Z97-HD3 является достаточно удачным выбором, как для офисного, так и для домашнего использования в составе недорогой системы с самым широким кругом задач, но если есть возможность, то мы бы рекомендовали немножко доплатить и взять более функциональную GIGABYTE GA-Z97-D3H.

Достоинства:

• концепция Ultra Durable, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
• поддержка большого количества портов USB 3.0 и SATA 6 Гбит/с;
• хорошая компоновка интерфейсной панели;
• наличие двух микросхем с прошивками BIOS;
• возможность установки оверклокерских модулей оперативной памяти;
• удобный и многофункциональный BIOS;
• поддержка ряда фирменных технологий и утилит.

Особенности:

• слот PCI Express 2.0 x16 делит чипсетные линии с двумя разъемами PCI Express 2.0 x1;
• смещенные крепежные отверстия по правой стороне текстолита.



Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.
