Обзор и тестирование материнской платы GIGABYTE GA-Z97X-UD3H

Материнские платы в ценовом диапазоне до 200 долларов США способны предложить покупателю очень неплохое соотношение стоимости и возможностей. Компания GIGABYTE старается представить как можно больше сочетаний различных особенностей в разных моделях, дабы каждый пользователь смог подобрать себе именно то, что ему необходимо, не переплачивая за ненужные функции.

Если взглянуть на спецификацию героини нашего обзора, материнской платы GIGABYTE GA-Z97X-UD3H, которая на момент написания материала предлагается в среднем за 180 – 185 долларов США, можно предположить, что она отлично подойдет для сборки домашнего ПК с большим количеством накопителей и одной либо двумя видеокартами. Также отметим приятный бонус в виде качественной звуковой подсистемы. А благодаря флагманскому чипсету Intel Z97 реализованы широкие возможности по разгону процессоров с разблокированным множителем.

Однако давайте рассмотрим все ее особенности более подробно. По традиции начнем с технических характеристик.

Спецификация материнской платы GIGABYTE GA-Z97X-UD3H:

Упаковка и комплектация

Коробка, в которой поставляется материнская плата GIGABYTE GA-Z97X-UD3H, выполнена из плотного и качественного картона, украшенного полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, которая включает в себя следующие особенности:

• Cool – в цепях питания используются высокоэффективные полевые транзисторы с низким тепловыделением, а также применяются радиаторы с эффективным дизайном.
• Performance – новинка обладает поддержкой разъемов SATA Express и M.2, а также качественной звуковой подсистемы и гигабитного сетевого контроллера компании Intel.
• Durable - подразумевает применение долговечных твердотельных конденсаторов серии Durable Black, позолоченных контактов разъема ЦП, а также двойного слоя меди в печатной плате.
• Safe – данная модель оснащается двумя микросхемами с прошивками BIOS (основная и резервная), что позволит вам избежать визита в сервисный центр в случае повреждения основного чипа, например, при неудачной попытке обновления BIOS. Отдельно отмечено наличие дополнительной защиты портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы. Не лишним будет упомянуть и о наличии защитных микросхем, уберегающих внутренние компоненты от перенапряжения, и об улучшенной укладке стекловолокна в основе текстолита, что позволяет снизить негативное воздействие влаги.

На обратной стороне по традиции находится схематическое изображение самой материнской платы и ее интерфейсной панели, а также продолжается описание упомянутых выше ключевых преимуществ.

В коробке с тестируемой моделью, помимо диска с ПО и заглушки интерфейсной панели, мы обнаружили четыре кабеля SATA, а также приятный бонус в виде мостика 2-Way NVIDIA SLI.

Дизайн и особенности платы

Несмотря на свой далеко не флагманский статус, новинка может похвастать печатной платой черного цвета с матовым покрытием, которая в данном случае выполнена в формате ATX (305 х 225 мм). Как видим, в связи с немного нестандартной шириной, материнская плата лишена крепежных отверстий на правой стороне. В связи с этим при сборке системы необходимо соблюдать определенную осторожность при подключении основного кабеля питания, а также выносной панели с портами USB 3.0.

В целом GIGABYTE GA-Z97X-UD3H обладает очень приятным дизайном и весьма грамотной компоновкой набортных элементов. За исключением упомянутой выше особенности, никаких проблем со сборкой у вас не возникнет.

Помимо традиционной опорной пластины процессорного разъема, на обратной стороне можно обратить внимание на то, что радиатор на чипсете закреплен при помощи винтов, а на элементах подсистемы питания – с использованием пластиковых клипс.

В нижней части расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порты COM и TPM, два из трех разъемов для системных вентиляторов, колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов) и джампер для сброса CMOS. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели.

Возможности организации дисковой подсистемы представлены разъемом M.2 (поддерживаются SSD-накопители форматов M.2 2242, 2260 и 2280), шестью портами SATA 6 Гбит/с, а также одним SATA Express. Присутствует поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10. Работа всех интерфейсов возможна благодаря чипсету Intel Z97.

Отдельно отметим, что имеются определенные ограничения по одновременному использованию озвученных выше портов. Так, пользователь может задействовать либо SATA Express, либо M.2 (NGFF), либо два порта SATA 6 Гбит/с (на схеме SATA3 4/5), что связано с недостатком свободных чипсетных линий.

Тестируемая новинка оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах до 1600 МГц в номинальном режиме и до 3100 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Колодка для подключения выносной панели с портами USB 3.0 по традиции также расположена на правой стороне печатной платы. Всего GIGABYTE GA-Z97X-UD3H может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

Система охлаждения рассматриваемой платы состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z97, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 37°C;
• радиаторы охлаждения элементов подсистемы питания процессора – 35,1°C.

Как видим, несмотря на использования пластиковых клипс для крепления радиаторов на элементах подсистемы питания процессора, они обеспечивают очень хорошее охлаждение.

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL9582. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли твердотельные конденсаторы серии Durable Black, МОП-транзисторы с пониженным сопротивлением открытого канала и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

Для расширения функциональности решения GIGABYTE GA-Z97X-UD3H у пользователя есть в распоряжении семь слотов:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (в режиме х16 либо х8);
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x1;
5. PCI Express 3.0 x16 (в режиме х8);
6. PCI;
7. PCI Express 2.0 x16 (в режиме х4).

Два из трех слотов PCI Express x16 подключены к процессору и делят между собой 16 линий стандарта PCI Express 3.0, тогда как третий разъем подключен к чипсету и использует максимум 4 линии PCI Express 2.0. Благодаря поддержке технологий AMD CrossFireX и NVIDIA SLI новинка больше всего подойдет для установки одной либо двух видеокарт, так как наличие слота с пропускной способностью х4 ограничит потенциал связки из трех графических ускорителей.

В связи с недостатком свободных чипсетных линий слот PCI Express 2.0 x16 (x4) делит пропускную способность с тремя PCI Express 2.0 x1. Поэтому в случае установки в него платы, требующей для полноценной работы все 4 линии, слоты PCI Express 2.0 x1 будут недоступны.

Поскольку набор системной логики Intel Z97 не поддерживает шину PCI, то функционирование соответствующего разъема реализовано с помощью моста PCIe-PCI, основанного на контроллере ITE IT8892E.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DVI-D и D-Sub, переключение между которыми осуществляется силами двух микросхем: PTN3360DBS и ASMedia ASM1442K.

Возможности Multi I/O основаны на контроллере ITE IT8620E, который управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI217V, а распределение сетевых ресурсов поможет осуществить утилита cFos Speed, которая также гарантирует снижение задержек при передаче сетевой информации.

Звуковая подсистема модели GIGABYTE GA-Z97X-UD3H основана на 8-канальном кодеке Realtek ALC1150, который обеспечивает воспроизведение звука с соотношением сигнал/шум (SNR) на уровне 115 дБ и запись на уровне 104 дБ. К тому же в нем реализована поддержка технологий Acoustic Echo Cancellation (AEC), Beam Forming (BF) и Noise Suppression (NS). В обвязке кодека используется аудиоусилитель, обеспечивающий работу даже студийных наушников с импедансом до 600 Ом.

Дополнительно напомним, что звуковой тракт экранирован от наводок других компонентов материнской платы с помощью защитной полоски с LED-подсветкой. А для уменьшения перекрестных наводок левый и правый звуковые каналы размещены на отдельных слоях текстолита.

На интерфейсную панель тестируемой модели выведены следующие порты:

• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 4 x USB 2.0;
• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 2 x PS/2 для подключения мышки и клавиатуры;
• 1 х S/PDIF Out;
• 5 x аудиопортов.

Данную конфигурацию можно смело назвать отличной не только для модели среднего уровня, но и для более дорогих решений. В наличии имеются не только практически все наиболее востребованные видеовыходы, но и большое количество портов USB, оптический S/PDIF Out, а также удобное подключение многоканальной акустики. Дополнительно напомним, что при помощи соответствующей колодки на поверхности печатной платы вы сможете вынести на заднюю панель корпуса порт COM, что существенно расширяет список поддерживаемой периферии.

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-Z97X-UD3H очень хорошие. В наличии пять 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, в то время как три других предназначены для системных вертушек.

UEFI BIOS

Тестируемая новинка оснащена современной прошивкой UEFI на основе микрокода AMI с возможностью работы в четырех режимах: Smart Tweak HD (разрешение 1280), Smart Tweak (разрешение 1024, без постоянного отображения по бокам состояния процессора, памяти и системных датчиков), Classic mode (классический вариант BIOS) и StartUp mode (режим начальных настроек BIOS).

Как вы уже могли заметить, во время работы в режиме Smart Tweak HD нет отдельного раздела, отвечающего за мониторинг напряжений и температур на основных компонентах, поскольку все необходимые данные отображаются непосредственно на боковых панелях. Здесь вы можете наблюдать за температурой процессора и частотой вращения установленных вентиляторов, следить за напряжением на модулях оперативной памяти, процессоре и на линиях питания +12В, +5В и +3,3В, а также за рядом других важных параметров. Дополнительно отметим, что не все пункты, присутствующие в режиме Classic mode, доступны в Smart Tweak HD.

Все настройки, связанные с ключевыми элементами системы, удобно сгруппированы в соответствующих вкладках.

Во вкладке «Frequency» появляется возможность выбора одного из шести типов автоматической оптимизации параметров системы.

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 2933 МГц. Частоты памяти более 2933 МГц возможно запустить только с помощью соответствующего профиля памяти.

При необходимости в подразделе «Voltage» можно получить доступ к регулировкам напряжения на всех ключевых компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Возможности разгона

По традиции возможности по автоматическому разгону материнских плат компании GIGABYTE в BIOS представлены в качестве предустановленных профилей «Performance Upgrade», при активации которых вместе с частотой процессора увеличивается и скорость работы оперативной памяти. Воспользовавшись ими, мы получили следующие результаты.

(20% upgrade)

(40% upgrade)

(80% upgrade)

(100% upgrade)

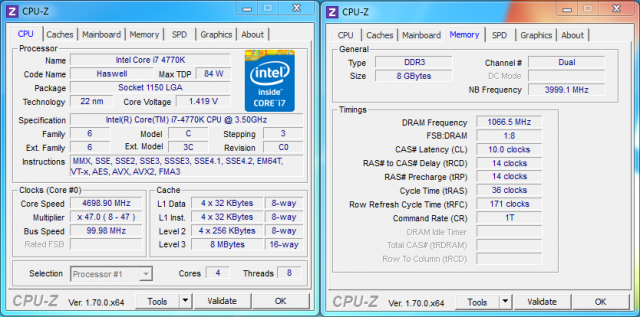

В итоге они позволили повысить максимальную частоту процессора Intel Core i7-4770K до уровня 4698 МГц при напряжении 1,419 В. Скорость работы модулей оперативной памяти также возросла: с DDR3-1600 МГц до DDR3-2133 МГц.

В комплекте с материнской платой поставляется фирменное ПО EasyTune, которое помимо остальных своих возможностей позволяет оперировать несколькими режимами работы системы в зависимости от текущих задач пользователя.

(автоматическая настройка)

(Lite)

(Medium)

(Extreme)

Данные режимы предлагают похожие профилям в BIOS (CPU Upgrade) возможности. Максимальный результат, полученный нами после активации режима «Extreme», составил 4500 МГц при напряжении 1,288 В.

По итогам ручного разгона, путем увеличения множителя до х46 и напряжения до 1,210 В, стабильная рабочая частота процессора составила 4600 МГц.

Увеличение частоты системной шины также прошло без особых трудностей. Этот параметр удалось зафиксировать на отметке 153,03 МГц.

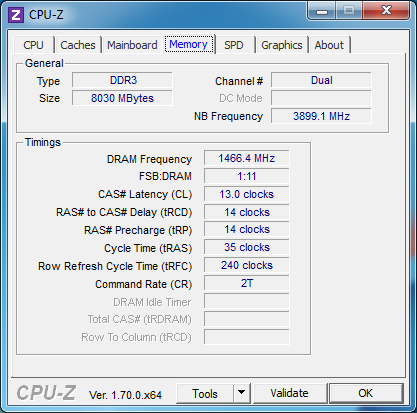

Тестовые модули оперативной памяти с номинальной рабочей частотой DDR3-2400 МГц были успешно разогнаны до скорости DDR3-2933 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-Z97X-UD3H использовалось следующее оборудование:

Результаты тестов

В процессе тестирования GIGABYTE GA-Z97X-UD3H показала производительность на уровне с конкурентами, что говорит нам о качественном исполнении платы, подборе надежной и эффективной элементной базы, а также о хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC1150

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Возможностей предустановленной звуковой подсистемы будет более чем достаточно для повседневного использования. Для настоящих ценителей качественного звука всегда есть возможность установить дискретную звуковую плату с интерфейсом PCI либо PCI Express.

Выводы

Материнская плата GIGABYTE GA-Z97X-UD3H в процессе тестирования зарекомендовала себя исключительно с наилучшей стороны. Она обладает целым рядом достоинств при полном отсутствии каких-либо существенных недостатков. Конечно же, наличие хороших возможностей расширения функциональности повлекло за собой ряд ограничений по одновременному использованию некоторых слотов, однако, по нашему мнению, они не являются критическими и не повлияют на комфорт использования системы на основе новинки.

К таким особенностям можно отнести ограничения по одновременному использованию слота PCI Express 2.0 x16 и трех разъемов PCI Express 2.0 x1, а также невозможность одновременного использования портов SATA Express, M.2 (NGFF) и двух SATA 6 Гбит/с (на схеме SATA3 4/5).

Что касается преимуществ GIGABYTE GA-Z97X-UD3H, то в первую очередь следует отметить хорошую звуковую подсистему, удачную компоновку интерфейсной панели, усиленную подсистему питания, качественную элементную базу, а также отличные возможности по организации дисковой подсистемы, которые заключаются в наличии шести портов SATA 6 Гбит/с, одного SATA Express и одного M.2 с пропускной способностью до 10 Гбит/с.

Также выделим традиционно хорошие возможности по реализации разгонного потенциала процессоров с разблокированным множителем и оперативной памяти, которые по достоинству оценят оверклокеры.

В итоге GIGABYTE GA-Z97X-UD3H будет отличным выбором для сборки домашнего ПК с одной либо парой видеокарт. Также она позволит поэкспериментировать с разгоном.

Достоинства:

• концепция Ultra Durable, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
• поддержка большого количества портов USB 3.0 и SATA 6 Гбит/с;
• наличие интерфейсов SATA Express и M.2;
• хорошая компоновка интерфейсной панели;
• наличие двух микросхем с прошивками BIOS;
• поддержка технологий AMD CrossFireX и NVIDIA SLI;
• высококачественная аудиоподсистема;
• использование скоростного сетевого контроллера компании Intel;
• возможность установки оверклокерских модулей оперативной памяти;
• удобный и многофункциональный BIOS;
• поддержка ряда фирменных технологий и утилит.

Особенности:

• слот PCI Express 2.0 x16 делит чипсетные линии с тремя разъемами PCI Express 2.0 x1;
• ограничения по одновременному использованию разъемов SATA Express, M.2 и двух SATA 6 Гбит/с;
• отсутствие крепежных отверстий по правому краю текстолита.



Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, AVerMedia, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
