Обзор и тестирование материнской платы GIGABYTE Z270X-Ultra Gaming: разумный выбор

В ассортименте компании GIGABYTE присутствует множество интересных решений для обеспеченных игроманов, которые смогут подобрать себе модель с максимальным оснащением за внушительную стоимость. Но при этом производитель не забывает и о других сегментах рынка, прекрасно понимая, что далеко не каждый способен потратить $400 – 500 на покупку материнской платы.

GIGABYTE Z270X-Ultra Gaming

GIGABYTE Z270X-Ultra Gaming, несмотря на свое громкое название, не является флагманом, а выступает в более доступном сегменте игровых материнских плат, способных заинтересовать бережливых пользователей. Установив ее стоимость на уровне $205, производитель сделал акцент на качестве звуковой подсистемы, приятном дизайне, LED-подсветке и современном оснащении. Давайте же оценим возможности новинки от известного тайваньского производителя.

Спецификация

Производитель и модель

GIGABYTE GA-Z270X-Ultra Gaming

Чипсет

Intel Z270

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3866 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 / x2)

2 x SATA 6 Гбит/с

2 x SATA Express (каждый совместим с 2 х SATA 6 Гбит/с)

1 x U.2

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC1220

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

2 x USB 3.1 Gen 1, каждый с поддержкой подключения двух USB 3.1 Gen 1

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x Thunderbolt

1 х TPM

BIOS

2 x 64 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE Z270X-Ultra Gaming GIGABYTE Z270X-Ultra Gaming

Материнская плата GIGABYTE Z270X-Ultra Gaming поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

GIGABYTE Z270X-Ultra Gaming

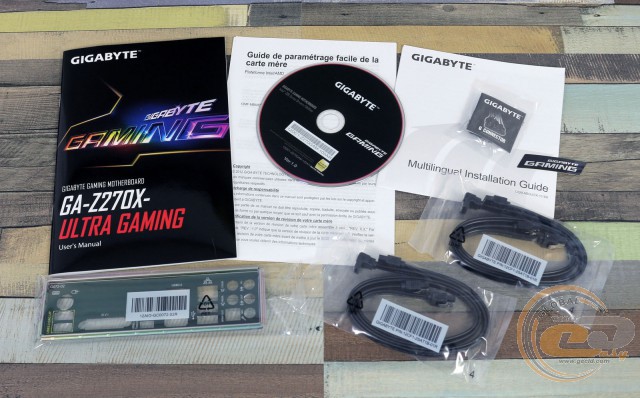

В коробке с рассматриваемой моделью поставляется не только стандартный набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя, четырех SATA-шлейфов и заглушки интерфейсной панели, но и приятный бонус в виде набора GIGABYTE G Connector, который существенно облегчает процесс подключения фронтальной панели корпуса ПК.

Дизайн и особенности платы

GIGABYTE Z270X-Ultra Gaming

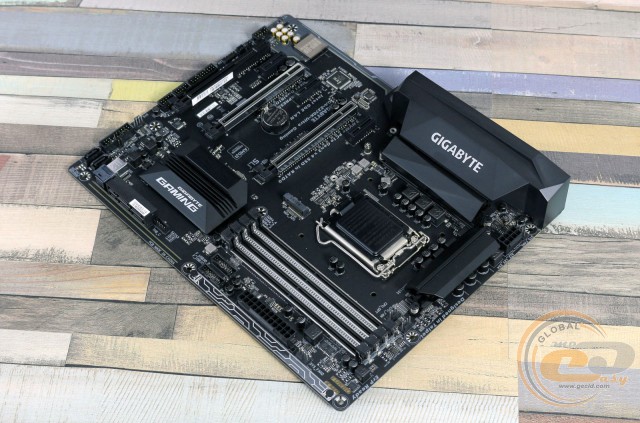

Печатная плата с черным матовым покрытием формата ATX (305 x 244 мм), на которой выполнена новинка, а также радиаторы идентичного цвета оригинальной формы в целом формируют очень сдержанный облик устройства, который придется по душе большинству пользователей.

Очень сильно его освежает система регулируемой фирменной LED-подсветки RGB Fusion. Она обладает несколькими режимами работы, управлять которыми можно при помощи комплектной утилиты.

GIGABYTE Z270X-Ultra Gaming

GIGABYTE Z270X-Ultra Gaming

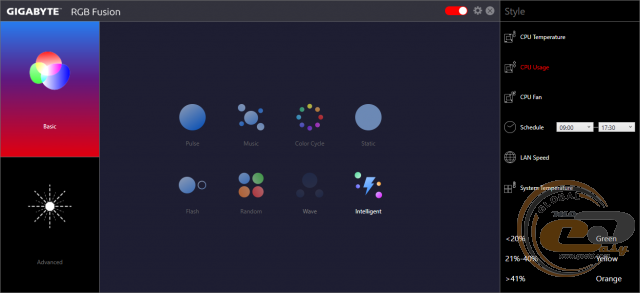

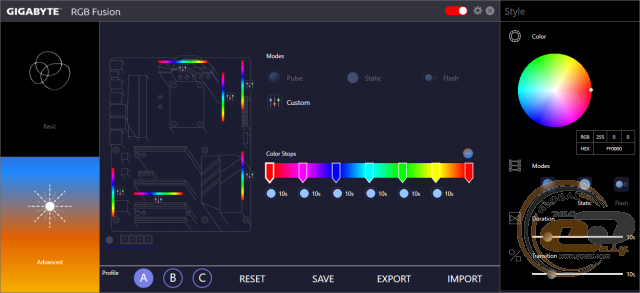

Исходя из дизайна утилиты, может показаться, что подсветку можно регулировать и настраивать не только одновременно для всей платы, но и по зонам (для каждой задать свой цвет, режим работы, яркость), после чего все настройки можно сохранить в один из трех профилей. Однако фактически все настройки применялись для всех зон одновременно. Возможно, в будущих версиях ПО будет доступна отдельная настройка.

GIGABYTE Z270X-Ultra Gaming

Что же касается компоновки набортных элементов, то расположение всех портов и разъемов не затруднит процесс сборки системы.

GIGABYTE Z270X-Ultra Gaming

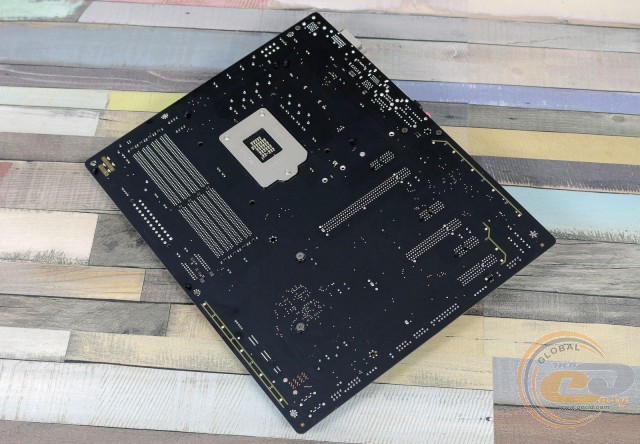

Взглянув на обратную сторону платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что при помощи винтов закреплен только радиатор на чипсете, тогда как для крепления двух других использованы пластиковые клипсы.

GIGABYTE Z270X-Ultra Gaming

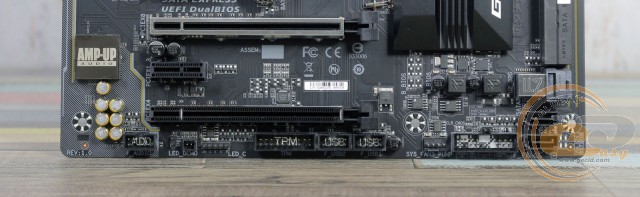

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, разъем подключения светодиодной ленты, порт TPM и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета Intel Z270 реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE Z270X-Ultra Gaming

GIGABYTE Z270X-Ultra Gaming

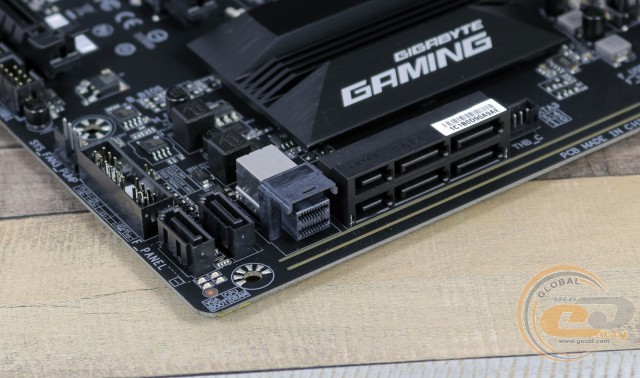

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280, M.2 22110), U.2, двумя портами SATA 6 Гбит/с и двумя SATA Express, каждый из которых совместим с двумя SATA 6 Гбит/c. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

GIGABYTE Z270X-Ultra Gaming

Системная плата GIGABYTE Z270X-Ultra Gaming оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3866 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.1 Gen 1 (они же по факту USB 3.0). Всего на плате силами чипсета реализована поддержка восьми портов USB 3.1 Gen 1: четырех внутренних и четырех на интерфейсной панели.

GIGABYTE Z270X-Ultra Gaming

GIGABYTE Z270X-Ultra Gaming

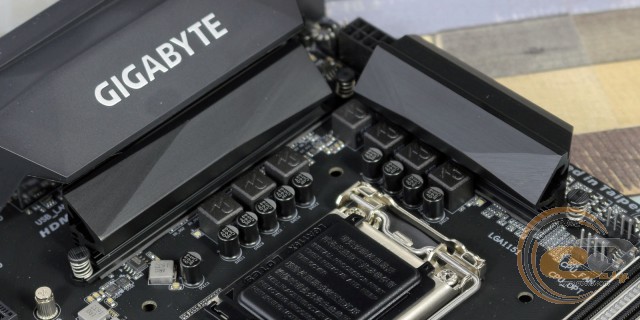

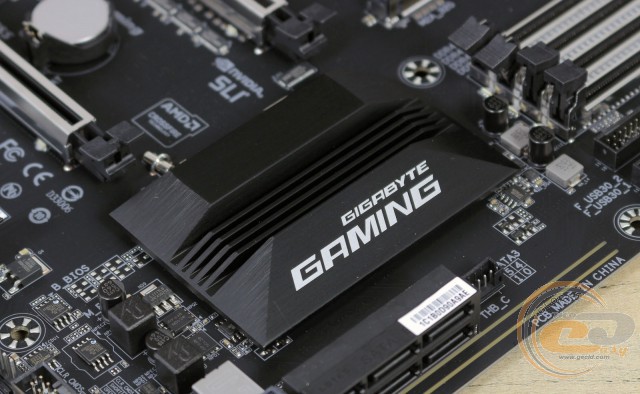

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z270, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 34°C (при разгоне – 34,4°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 32,8°C (при разгоне − 37,2°C);
  • нижний радиатор охлаждения элементов подсистемы питания процессора – 41,1°C (при разгоне − 49,3°C);
  • дроссели – 41,4°C (при разгоне − 52,1°C).

Как видим, способ крепления радиаторов на полевых транзисторах при помощи пластиковых клипс никак не повлиял на эффективность охлаждения. В итоге вам не стоит переживать о перегреве даже при максимальных нагрузках в случае разгона.

GIGABYTE Z270X-Ultra Gaming

GIGABYTE Z270X-Ultra Gaming

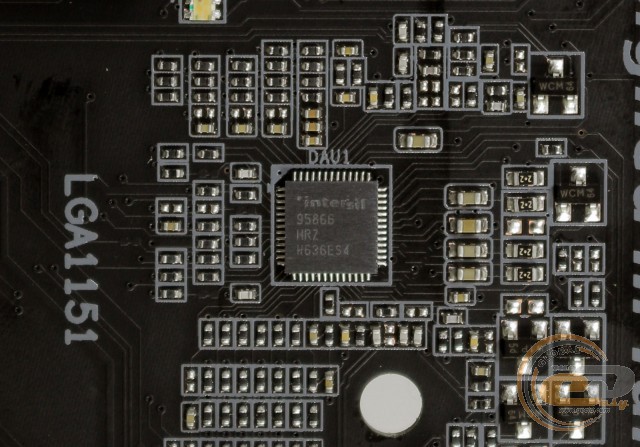

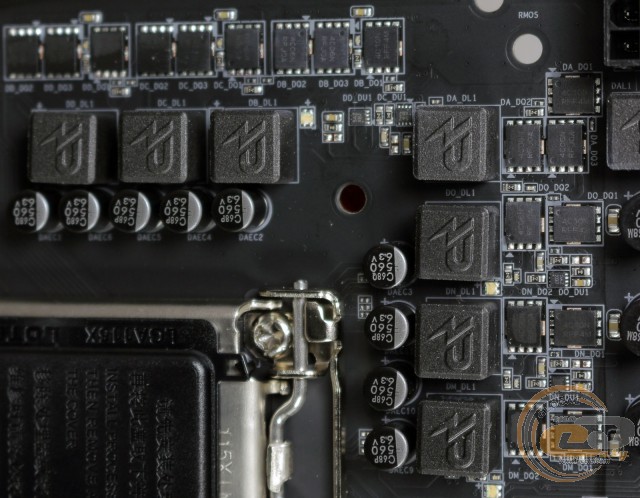

Питание процессора осуществляется по 7-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95866. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли твердотельные конденсаторы серии Durable Black, полевые транзисторы с пониженным сопротивлением открытого канала (Low RDS(on)), а также дроссели с ферритовым сердечником.

GIGABYTE Z270X-Ultra Gaming

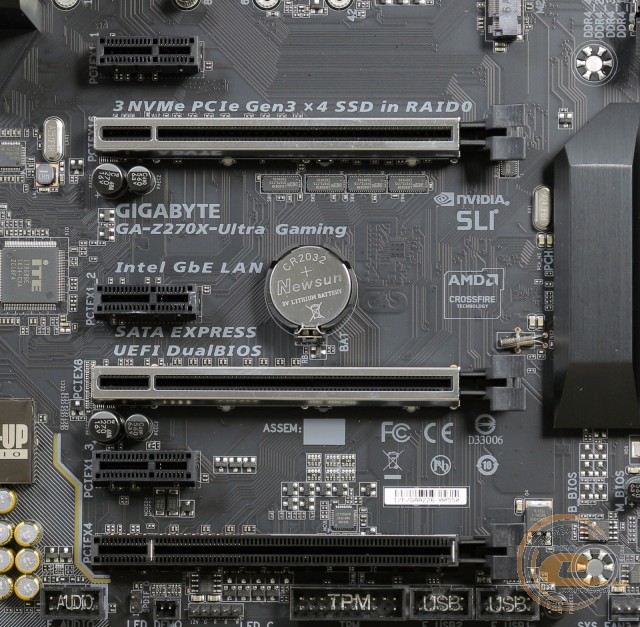

Для расширения функциональности материнской платы GIGABYTE Z270X-Ultra Gaming есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Отдельно отметим, что расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

В связи с недостатком свободных чипсетных линий слот расширения PCI Express 3.0 x4 («PCIEX4») делит пропускную способность с двумя слотами PCI Express 3.0 x1 («PCIEX1_2» и «PCIEX1_3»), и если в один из них установлена плата расширения, то его пропускная способность будет ограничена одной линией PCIe 3.0.

GIGABYTE Z270X-Ultra Gaming

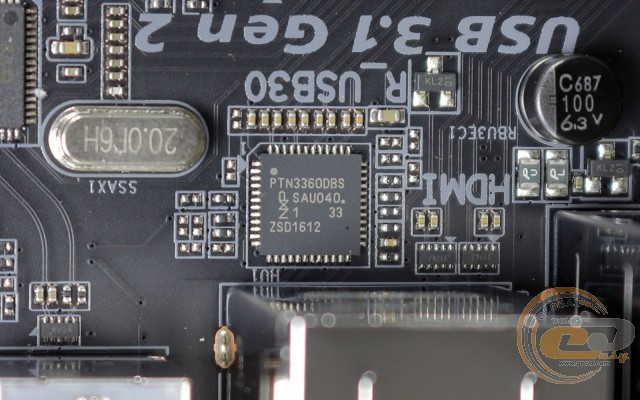

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода (HDMI и DVI-D), обслуживание которых осуществляется силами микросхемы PTN3360DBS.

GIGABYTE Z270X-Ultra Gaming

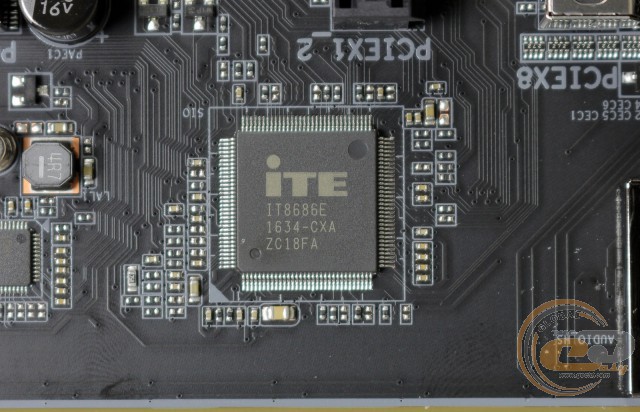

Возможности Multi I/O возложены на микросхему ITE 8686E, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

GIGABYTE Z270X-Ultra Gaming

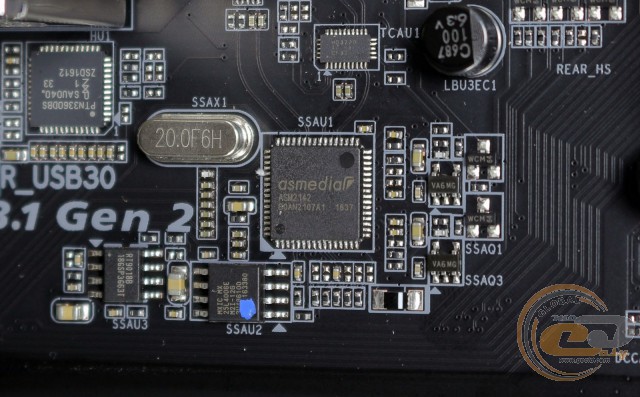

Корректная работа двух портов USB 3.1 Gen 2 обеспечена силами микросхемы ASMedia ASM2142. Она использует две линии PCIe Gen3 и обещает общую пропускную способность на уровне 16 Гбит/с. А вот популярный чип ASMedia ASM1142, который устанавливается в более доступных платах, может предоставит лишь 10 Гбит/с вследствие использования двух линий PCIe Gen2.

GIGABYTE Z270X-Ultra Gaming

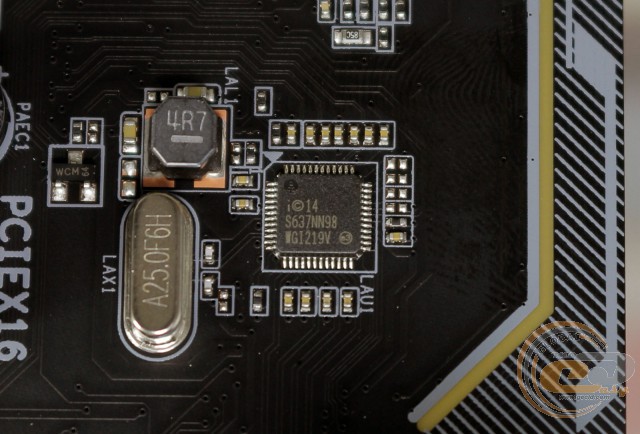

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Приоритизацию трафика поможет осуществить комплектная утилита cFosSpeed Internet Accelerator.

GIGABYTE Z270X-Ultra Gaming

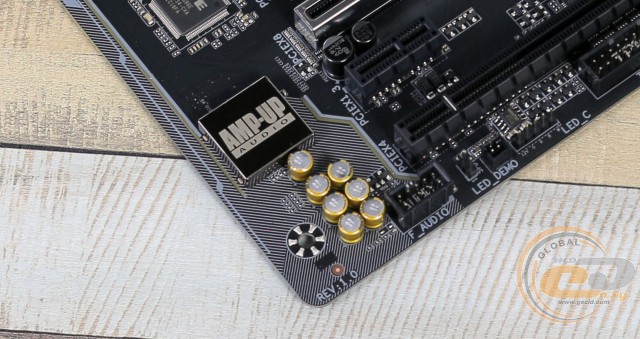

Звуковая подсистема рассматриваемой материнской платы основана на новом флагманском 8-канальном HDA-кодеке Realtek ALC1220. Она включает в себя специальные аудиоконденсаторы от компании Nichicon и усилитель для поддержки наушников с высоким импедансом. Дополнительно отметим наличие защитного кожуха для экранирования аудиокодека.
