Обзор и тестирование материнской платы GIGABYTE Z370P D3: разумный выбор

Уже совсем скоро ожидается дебют остальных чипсетов Intel 300-й серии, которые принесут с собой по-настоящему бюджетные материнские платы для использования в паре с процессорами Intel Core 8-ого поколения (Intel Coffee Lake) под платформу Socket LGA1151. А пока всем желающим сэкономить приходится подыскивать что-либо доступное на Intel Z370. К сожалению, выбор не очень большой, особенно когда речь заходит об ATX-платах, но мы стараемся обозревать как можно больше подобных решений, чтобы вам было проще выбрать и не разочароваться в покупке.

GIGABYTE Z370P D3

На сей раз поговорим о модели GIGABYTE Z370P D3. По состоянию на начало февраля 2018 года, она является одной из самых доступных в данном форм-факторе и предлагается в среднем за $145. Давайте же выясним, на чем пришлось сэкономить производителю и какие ограничения накладывает невысокая стоимость устройства.

Спецификация

Модель

GIGABYTE Z370P D3

Чипсет

Intel Z370

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek RTL8111G (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

2 x PS/2

1 x HDMI

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 х TPM

1 x S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 225 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Все цены на Gigabyte%2BZ370P%2BD3

Упаковка и комплектация

GIGABYTE Z370P D3 GIGABYTE Z370P D3

Материнская плата GIGABYTE Z370P D3 поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

GIGABYTE Z370P D3

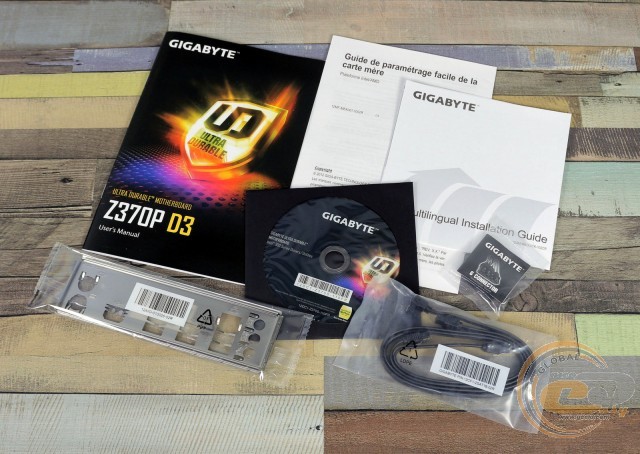

В коробке мы обнаружили только стандартный набор аксессуаров в виде диска с драйверами и утилитами, набора бумажной документации, двух SATA-шлейфов, заглушки интерфейсной панели и инструмента GIGABYTE G Connector.

Дизайн и особенности платы

GIGABYTE Z370P D3

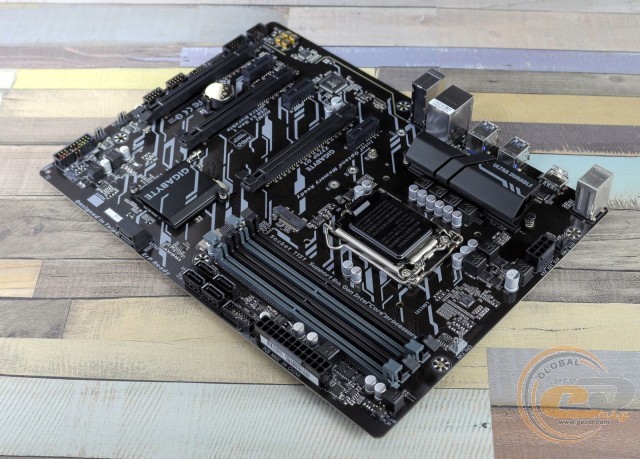

Приятно, что производители со временем стали подходить к оформлению даже недорогих решений более ответственно. Конечно же, пока что никуда не делся традиционный для данного ценового сегмента коричневый цвет печатной платы, однако на ее лицевой стороне присутствует оригинальный узор серого цвета. В целом облик получился приятным и сдержанным, и точно не вызовет отторжения у потенциальных покупателей.

GIGABYTE Z370P D3

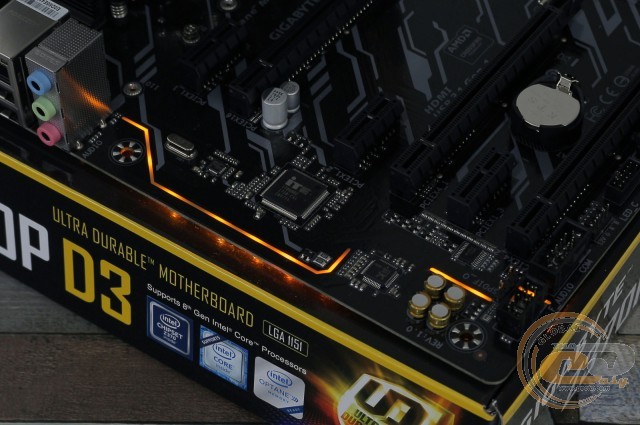

Несмотря на ценник, не обошлось и без LED-подсветки. В данном случае это базовый вариант RGB FUSION, который заключается лишь в наличии светящейся полосы в области звуковой подсистемы.

GIGABYTE Z370P D3

К компоновке набортных элементов у нас не возникло особых претензий, ведь расположение всех портов и разъемов весьма грамотное и не затруднит процесс сборки системы. Следует быть лишь аккуратным при подключении элементов правой стороны, ведь там по углам отсутствуют крепежные отверстия.

GIGABYTE Z370P D3

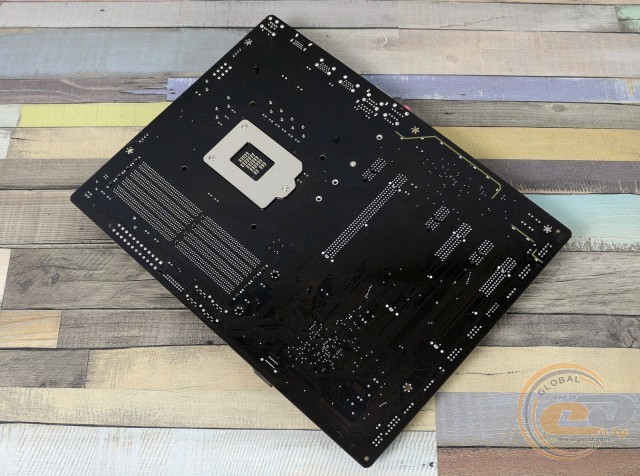

Взглянув на обратную сторону платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что все радиаторы системы охлаждения закреплены при помощи пластиковых клипс. Такой подход характерен для недорогих моделей.

GIGABYTE Z370P D3

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, порты COM и TPM, джампер для сброса CMOS, разъем подключения светодиодной ленты и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета Intel Z370 реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE Z370P D3

GIGABYTE Z370P D3

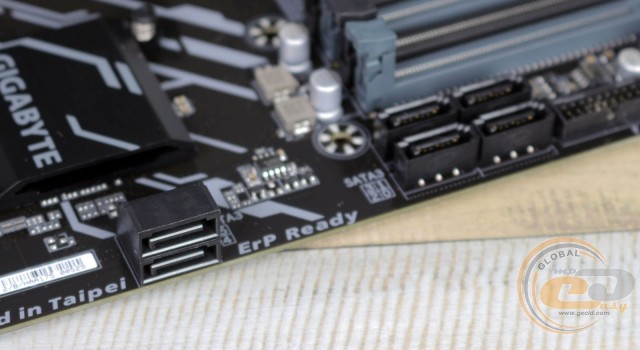

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 и шестью портами SATA 6 Гбит/с. Присутствует и одно ограничение: при установке M.2 SATA-накопителя один из разъемов SATA 6 Гбит/с («SATA3_0») будет недоступен.

GIGABYTE Z370P D3

Системная плата GIGABYTE Z370P D3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4000 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета Intel Z370 реализована поддержка шести данных разъемов: двух внутренних и четырех на интерфейсной панели.

GIGABYTE Z370P D3

GIGABYTE Z370P D3

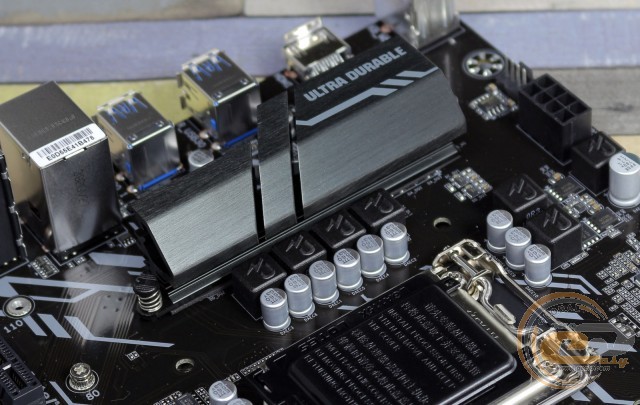

Система охлаждения состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z370, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 38,6°C (при разгоне – 39,4°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 56°C (при разгоне − 67,4°C);
  • дроссели – 55,6°C (при разгоне − 78,9°C).

Полученные результаты трудно назвать рекордными, однако при условии достойного охлаждения внутри корпуса с разгоном в разумных пределах не должно возникнуть особых проблем.

GIGABYTE Z370P D3

GIGABYTE Z370P D3

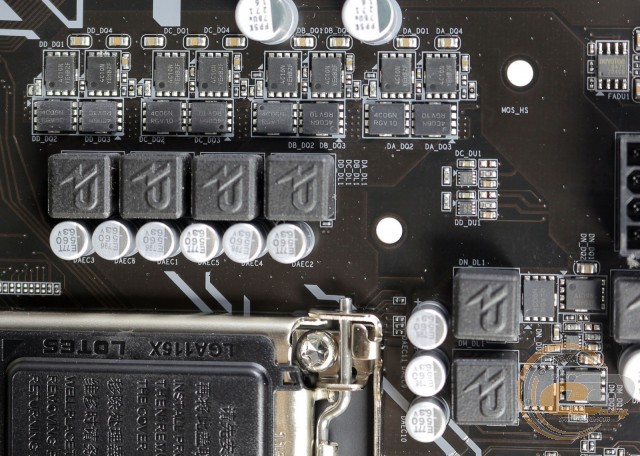

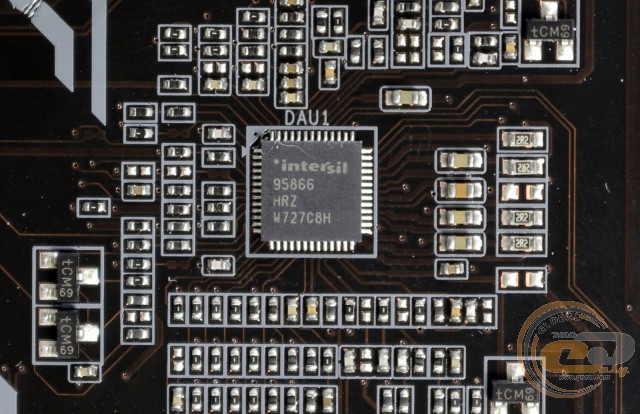

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95866. Элементная база материнской платы набрана при помощи высококачественных комплектующих.

GIGABYTE Z370P D3

Для расширения функциональности материнской платы GIGABYTE Z370P D3 есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х4).

К процессору подключен только верхний слот PCI Express 3.0 x16, который и использует все доступные 16 линий, тогда как двум другим достались по четыре чипсетных. Если вы захотите установить пару видеокарт, то это будет возможно только с решениями от AMD, но схема их работы (x16+x4) будет далеко не самой оптимальной.
