Обзор и тестирование материнской платы GIGABYTE Z390 AORUS MASTER: флагманский звук и топовое оснащение

Нет ничего удивительного в том, что после анонса обновленного флагманского чипсета Intel Z390 все партнеры компании Intel обновили свои линейки при помощи целой россыпи материнских плат. Не осталась в стороне и компания GIGABYTE, большинство новинок которой уже доступны в продаже.

GIGABYTE Z390 AORUS MASTER

На текущий момент позицию флагмана игровой серии AORUS занимает модель GIGABYTE Z390 AORUS MASTER, с которой мы и познакомимся в данном материале. Ее средняя стоимость на рынке достигает $350. Оправдан ли такой ценник ее функциональными возможностями или же он завышен? Давайте разбираться.

Спецификация

Модель

GIGABYTE Z390 AORUS MASTER

Чипсет

Intel Z390

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколений для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4266 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дисковая подсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac (1,73 Гбит/с)

Bluetooth

Bluetooth 5

Звуковая подсистема

8-канальный Realtek ALC1220-VB

Питание

1 х 24-контактный разъем питания ATX

2 x 8-контактных разъема питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 х разъема подключения водоблоков СВО (4-контактные)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x RJ45

4 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

1 x кнопка «Сброс CMOS»

1 x кнопка «Включение»

Внутренние порты I/O

1 x USB 3.1 Gen 2 Type-C

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 х TPM

BIOS

2 x 128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE Z390 AORUS MASTER GIGABYTE Z390 AORUS MASTER

Материнская плата GIGABYTE Z390 AORUS MASTER поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ее ключевые особенности и преимущества.

GIGABYTE Z390 AORUS MASTER

В коробке с рассматриваемой моделью мы нашли следующий набор аксессуаров:

  • диск с ПО;
  • комплект бумажной документации;
  • четыре SATA-шлейфа;
  • заглушку интерфейсной панели;
  • набор GIGABYTE G Connector;
  • мостик 2-Way SLI;
  • пару термодатчиков;
  • два переходника для подключения светодиодных лент;
  • один кабель расширения для RGB LED-ленты;
  • две стяжки Velcro;
  • набор винтиков для крепления M.2-накопителей;
  • антенну беспроводных интерфейсов.

Дизайн и особенности платы

GIGABYTE Z390 AORUS MASTER

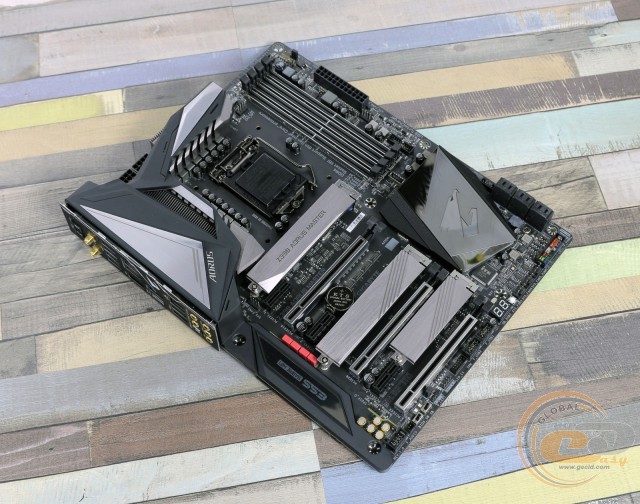

Согласитесь, что дизайн новинки вызывает исключительно положительные эмоции, ведь перед нами отличное сочетание строгого цветового оформления и радиаторов оригинальной формы. Из интересных деталей выделим защитный кожух над интерфейсной панелью, усиленные слоты для видеокарт и модулей памяти, а также тот факт, что все три разъема для M.2-накопителей снабжены радиаторами.

GIGABYTE Z390 AORUS MASTER

Еще больше положительных эмоций вызовет GIGABYTE Z390 AORUS MASTER у любителей LED-подсветки. Она может похвастать светящимся радиатором, кожухом над интерфейсной панелью и четырьмя колодками для светодиодных лент.

GIGABYTE Z390 AORUS MASTER

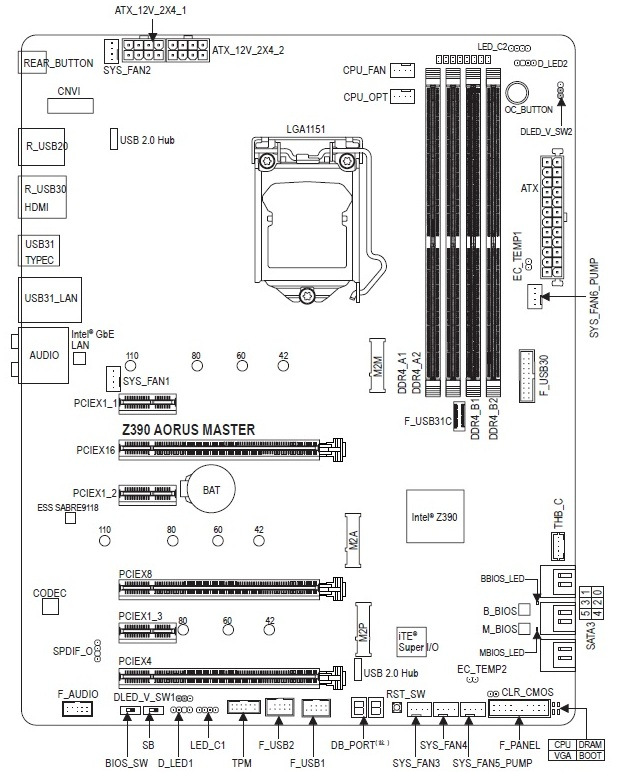

К компоновке набортных элементов у нас также не возникло никаких претензий, ведь грамотное расположение всех портов и разъемов облегчит процесс сборки системы.

GIGABYTE Z390 AORUS MASTER

Взглянув на обратную сторону платы, можно отметить еще одну особенность в виде массивной опорной пластины.

GIGABYTE Z390 AORUS MASTER

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, разъемы подключения светодиодных лент, группа переключателей между микросхемами BIOS, порт TPM, кнопка перезагрузки, джампер для сброса CMOS, диагностический LED-индикатор и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета Intel Z390 реализована поддержка восьми USB 2.0: четырех внутренних и четырех на интерфейсной панели.

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

Возможности организации дисковой подсистемы представлены тремя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий присутствует ряд ограничений по одновременному использованию всех этих интерфейсов:

  • Первый слот M.2 Socket 3 («M2M») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA3_4» и «SATA3_5»).
  • Второй слот M.2 Socket 3 («M2A») делит пропускную способность с одним портом SATA 6 Гбит/с («SATA3_1») в случае установки SATA-накопителя.
  • Третий слот M.2 Socket 3 («M2P_32G») делит пропускную способность со слотом PCI Express 3.0 x4, который будет функционировать в режиме x2 в случае установки PCIe-накопителя.

GIGABYTE Z390 AORUS MASTER

Системная плата GIGABYTE Z390 AORUS MASTER оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4266 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.1 Gen 2 и USB 3.1 Gen 1. А в углу притаилась кнопка «OC» для загрузки оптимальной оверклокерской конфигурации под используемые компоненты.

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

Система охлаждения состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z390, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33,3°C (при разгоне – 33,8°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 41,8°C (при разгоне − 45,5°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 40,4°C (при разгоне − 44,3°C);
  • дроссели – 44,6°C (при разгоне − 48,4°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

Питание процессора осуществляется по 12-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и микросхемы IR 3553M. Сам преобразователь основан на цифровом ШИМ-контроллере IR35201.

GIGABYTE Z390 AORUS MASTER

Для расширения функциональности материнской платы GIGABYTE Z390 AORUS MASTER есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX можно организовать графическую подсистему из двух или трех видеокарт. Вы даже сможете подключить две видеокарты с трехслотовой системой охлаждения, и у вас еще останется доступ к одному разъему PCI Express 3.0 x1.

GIGABYTE Z390 AORUS MASTER

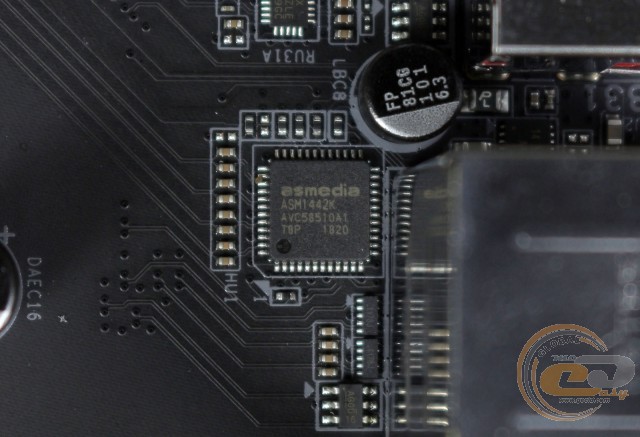

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении видеовыход HDMI, обслуживание которого осуществляется силами микросхемы ASMedia ASM1442K.

GIGABYTE Z390 AORUS MASTER

Возможности Multi I/O возложены на микросхему ITE 8688E, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

GIGABYTE Z390 AORUS MASTER

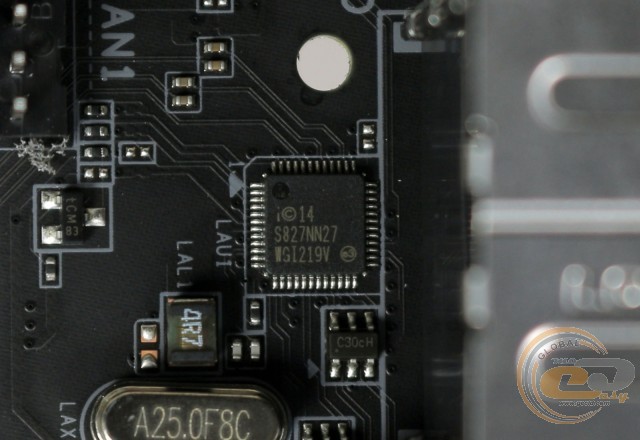

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределить сетевые ресурсы поможет ПО cFosSpeed Internet Accelerator Networking.

GIGABYTE Z390 AORUS MASTER

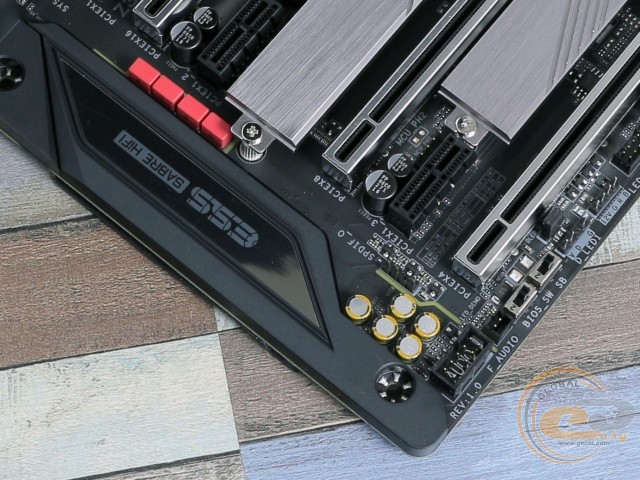

Звуковая подсистема основана на флагманском 8-канальном HDA-кодеке Realtek ALC1220-VB с встроенным усилителем для поддержки наушников с высоким импедансом. В его обвязке используется ЦАП ESS SABRE 9118, а также специальные аудиоконденсаторы WIMA FKP2 и Nichicon Fine Gold.

GIGABYTE Z390 AORUS MASTER

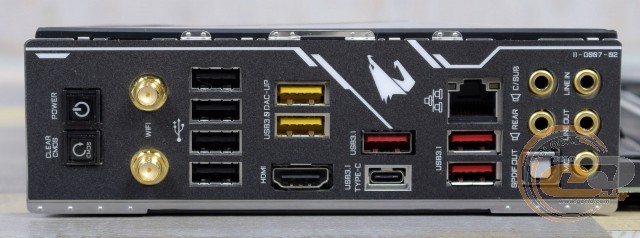

Интерфейсная панель модели GIGABYTE Z390 AORUS MASTER включает в себя следующие порты:

  • 1 x LAN (RJ45);
  • 1 x HDMI
  • 3 x USB 3.1 Gen 2 Type-A;
  • 1 x USB 3.1 Gen 2 Type-C;
  • 2 x USB 3.1 Gen 1;
  • 4 x USB 2.0;
  • 1 х оптический S/PDIF out;
  • 1 x кнопка «Включение»;
  • 1 x кнопка «Сброс CMOS»;
  • 5 x аудиопортов.

Это отличная компоновка интерфейсной панели. Она предоставляет в ваше распоряжение беспроводные интерфейсы Wi-Fi 802.11a/b/g/n/ac (2,4 / 5 ГГц; 1,73 Гбит/с) и Bluetooth 5, большое количество портов USB (включая четыре высокоскоростных USB 3.1 Gen 2), оптический аудиовыход, а также обеспечивает удобное подключение многоканальной акустики.

GIGABYTE Z390 AORUS MASTER

Возможности организации охлаждения внутри системного корпуса у GIGABYTE Z390 AORUS MASTER очень хорошие. В наличии восемь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, еще два для водоблоков СВО, и четыре для системных вертушек. Но при необходимости разъемы для водоблоков СВО также можно использовать для подключения корпусных пропеллеров.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности, и даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон и мониторинг ключевых узлов.

Возможности разгона

GIGABYTE Z390 AORUS MASTER

Воспользовавшись одним из предустановленных профилей автоматического разгона в BIOS, мы увеличили частоту процессора Intel Core i7-8700K до 5000 МГц при напряжении 1,368 В.

GIGABYTE Z390 AORUS MASTER

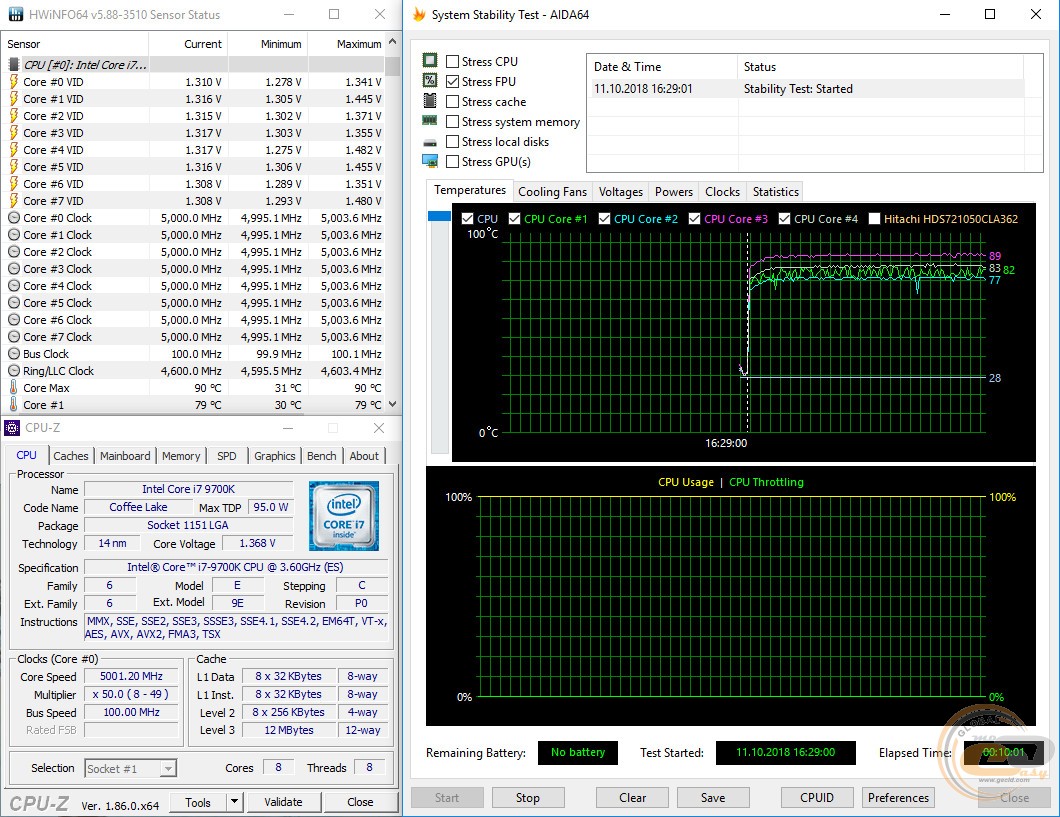

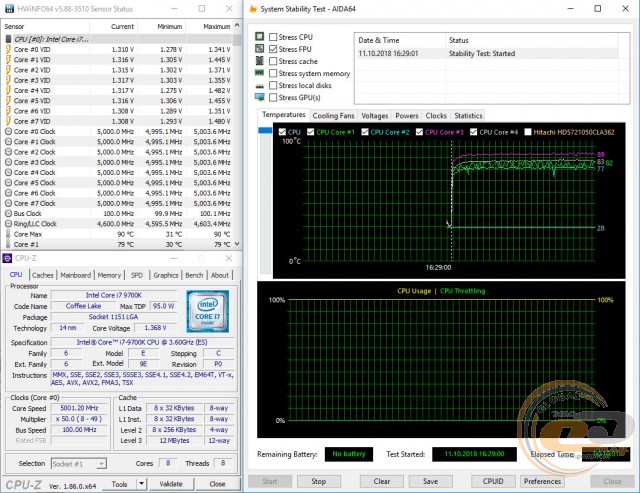

По итогам ручного разгона рабочая частота тестового процессора составила 5000 МГц при напряжении 1,248 В. В BIOS мы установили следующие настройки: множитель – «х50», напряжение Vcore − 1,390 В.

GIGABYTE Z390 AORUS MASTER

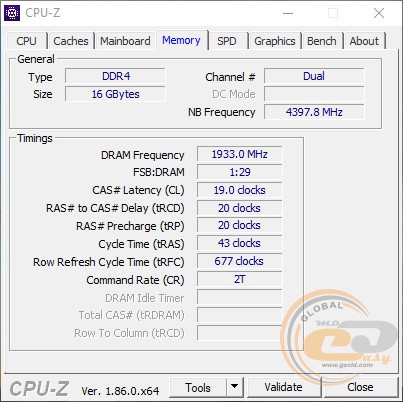

Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW работали на скорости DDR4-3866 МГц.

Тестирование

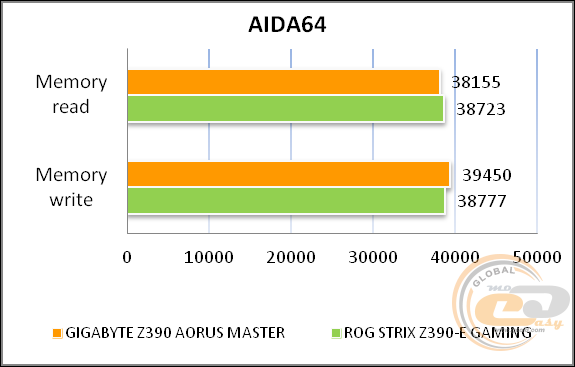

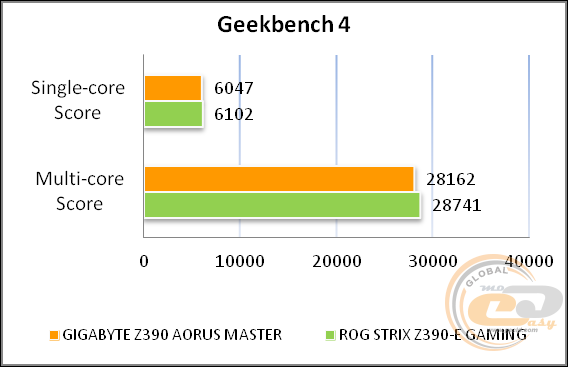

Для проверки возможностей материнской платы GIGABYTE Z390 AORUS MASTER использовалось следующее оборудование:

Процессор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

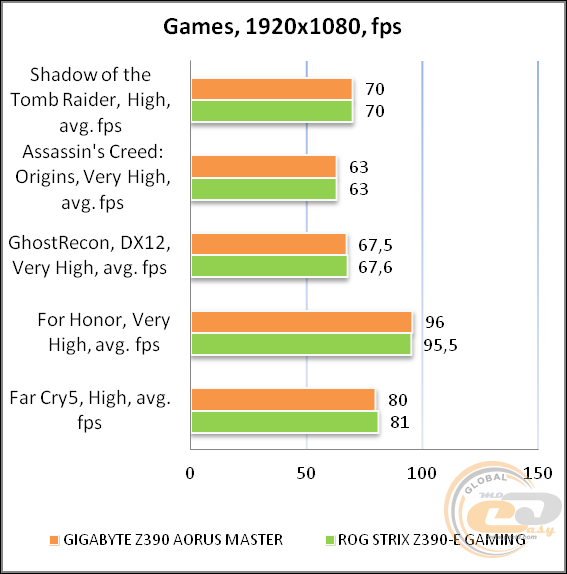

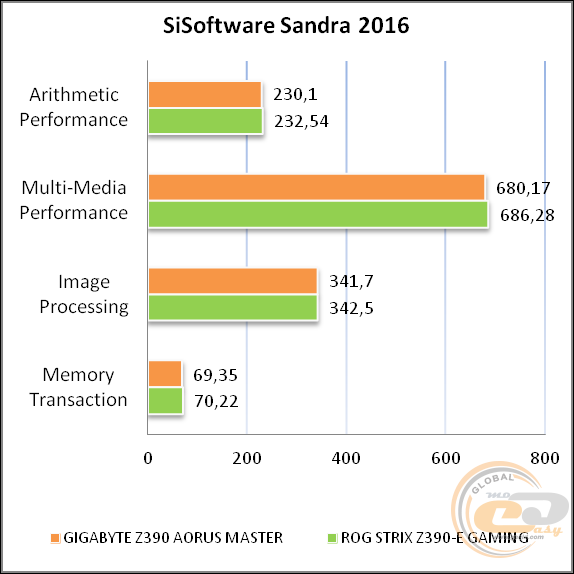

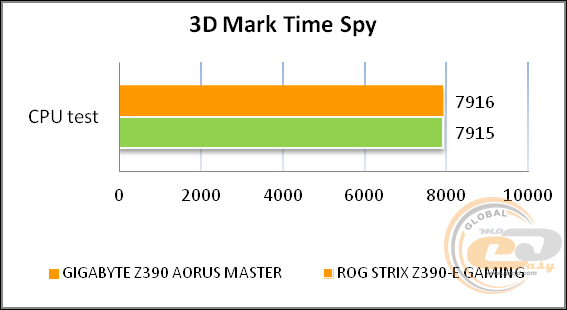

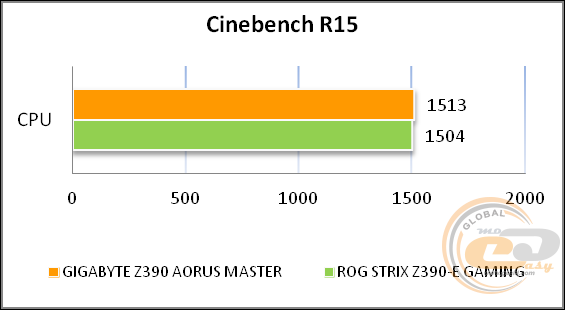

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

GIGABYTE Z390 AORUS MASTER

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC1220-VB

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.05, -0.14

Очень хорошо

Уровень шума, дБ (А)

-92.4

Очень хорошо

Динамический диапазон, дБ (А)

92.5

Очень хорошо

Гармонические искажения, %

0.0028

Отлично

Гармонические искажения + шум, дБ(A)

-83.7

Хорошо

Интермодуляционные искажения + шум, %

0.0084

Очень хорошо

Взаимопроникновение каналов, дБ

-92.0

Отлично

Интермодуляции на 10 кГц, %

0.017

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.04, -0.10

Отлично

Уровень шума, дБ (А)

-104.7

Отлично

Динамический диапазон, дБ (А)

104.6

Отлично

Гармонические искажения, %

0.0028

Отлично

Гармонические искажения + шум, дБ(A)

-87.0

Хорошо

Интермодуляционные искажения + шум, %

0.0052

Отлично

Взаимопроникновение каналов, дБ

-92.8

Отлично

Интермодуляции на 10 кГц, %

0.015

Очень хорошо

Общая оценка



Очень хорошо

Звуковая подсистема материнской платы GIGABYTE Z390 AORUS MASTER показала себя исключительно с положительной стороны. Ее возможностей будет более чем достаточно для повседневного использования.

Выводы

GIGABYTE Z390 AORUS MASTER

Материнская плата GIGABYTE Z390 AORUS MASTER однозначно заслуживает вашего внимания при условии, что вы готовы потратить на ее покупку порядка $350. Перед нами полноценный флагман с соответствующим оснащением.

В арсенале новинки вы найдете усиленную подсистему питания с микросхемами IR, флагманскую звуковую подсистему, гигабитный LAN-контроллер с возможностью приоритизацией трафика, поддержку беспроводных интерфейсов Wi-Fi и Bluetooth, шикарные возможности по организации дисковой подсистемы и расширенный комплект поставки. Любители приятных мелочей по достоинству оценят отличную систему подсветки с четырьмя колодками для светодиодных лент, усиленные слоты для видеокарты и модулей памяти, наличие защитной пластины на обороте и ряда управляющих элементов.

На самом деле перечислять все достоинства новинки от GIGABYTE можно очень долго, а вот каких-либо недостатков или недоработок нам обнаружить не удалось, если не принимать во внимание уже ставшее традиционным ограничение по одновременной работе интерфейсов дисковой подсистемы.

В целом, если вы сделали выбор в пользу флагманской материнской платы, то GIGABYTE Z390 AORUS MASTER станет отличным вариантом благодаря достойному оснащению, приятному дизайну и вниманию производителя ко всем ее аспектам.

Достоинства:

  • усиленная 12-фазная подсистема питания с микросхемами IR;
  • усиленная конструкция DIMM-слотов и разъемов PCIe;
  • поддержка трех слотов M.2 Socket 3;
  • наличие трех радиаторов для M.2-накопителей;
  • наличие защитной опорной пластины на обороте;
  • эффективная система охлаждения;
  • продуманный дизайн;
  • два 8-контактных разъема для стабильного питания процессора;
  • интегрированный модуль беспроводных интерфейсов Wi-Fi 802.11a/b/g/n/ac (2,4 / 5 ГГц; 1,73 Гбит/с) и Bluetooth 5;
  • гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
  • улучшенная аудиоподсистема на основе аудиокодека Realtek ALC1220-VB;
  • хороший набор портов на интерфейсной панели;
  • поддержка ряда полезных фирменных технологий и утилит;
  • приятный дизайн и LED-подсветка.
