Обзор материнской платы GIGABYTE Z490 AORUS MASTER: мастер по всем дисциплинам

Упали последние эмбарго, и теперь мы можем во всех подробностях рассматривать и оценивать десктопные процессоры Intel Core 10-ого поколения (Comet Lake-S) и материнские платы под новый Socket LGA1200.

GIGABYTE Z490 AORUS MASTER

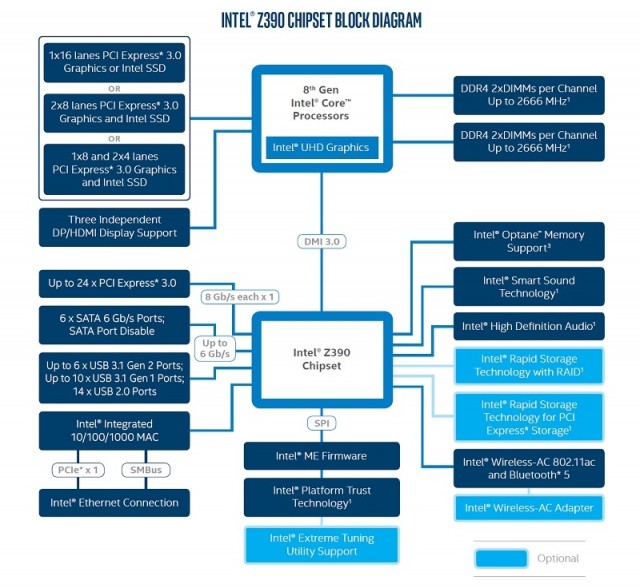

Начнем с флагманских моделей на базе чипсета Intel Z490, но в скором будущем обязательно протестируем и более доступные решения от разных производителей. Для начала посмотрим на отличия от предыдущего флагмана Intel Z390.

GIGABYTE Z490 AORUS MASTER

А их совсем мало. Количество и версия линий PCIe, количество и конфигурация портов USB и SATA, поддержка массивов RAID и дополнительных технологий – все это совпадает. Intel Z490 может похвастать лишь поддержкой 2,5-гигабитного LAN-контроллера на физическом уровне, переходом с Wi-Fi 5 на Wi-Fi 6 и более новой 14 версией прошивки Intel Management Engine Firmware (Intel ME FW) вместо 12. На официальных страничках других отличий нет.

Сводная таблица технической спецификации чипсетов Intel 400-й серии:

Модель

Intel Z490

Intel Z390

Intel Q470

Intel H470

Intel B460

Intel H410

Поддержка разгона

Да

Да

Нет

Нет

Нет

Нет

Количество линий PCI Express (версия PCIe)

24 (3.0)

24 (3.0)

24 (3.0)

20 (3.0)

16 (3.0)

6 (3.0)

Максимальное количество портов USB 3.2 Gen 2 / USB 3.2 Gen 1 / USB 2.0

6 / 10 / 14

6 / 10 / 14

6 / 10 / 14

4 / 8 / 14

0 / 8 / 12

0 / 4 / 10

Общее количество портов USB

14

14

14

14

12

10

SATA 6 Гбит/с

6

6

6

6

6

4

RAID 0, 1, 5, 10

Да

Да

Да

Да

Да

Нет

Intel Wireless

Intel Wi-Fi 6 AX201

Intel Wi-Fi 5

Intel Wi-Fi 6 AX201

Intel Wi-Fi 6 AX201

Intel Wi-Fi 6 AX201

Нет

Intel Smart Sound

Да

Да

Да

Да

Да

Нет

TDP, Вт

6

6

6

6

6

6

Рекомендованная стоимость, $

50

47

32

28

26

Вот и получается, что основную работу по созданию функционально привлекательных материнских плат Intel перебросила на партнеров. Им необходимо думать, чем завлекать покупателей и как отбиваться от конкурентов во всех ценовых сегментах.

GIGABYTE Z490 AORUS MASTER

Знакомиться с Intel Z490 будем на примере материнской платы GIGABYTE Z490 AORUS MASTER. Это один из топовых представителей, который получил 14-фазную подсистему питания, эффективную пассивную систему охлаждения, 2,5-гигабитный LAN-контроллер, модуль беспроводных интерфейсов Wi-Fi 6 и ряд других преимуществ.

Спецификация

Модель

GIGABYTE Z490 AORUS MASTER (rev. 1.x)

Чипсет

Intel Z490

Процессорный разъем

Socket LGA1200

Поддерживаемые процессоры

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого поколения для платформы Socket LGA1200

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5000 (OC) МГц для Core i9 / i7

DDR4-2666 МГц для Core i5 / i3 / Pentium / Celeron

Слоты расширения

1 x PCI Express 3.0 x16 (x16 / х8+х8)

1 x PCI Express 3.0 x16 (x8)

1 x PCI Express 3.0 x16 (х4)

Поддержка NVIDIA Quad-GPU SLI и 2-Way NVIDIA SLI

AMD Quad-GPU CrossFire и 2-Way AMD CrossFire

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe x4/х2) (M2P_SB)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA и PCIe x4/x2) (M2A_CPU)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA и PCIe x4/x2) (M2M_SB)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel I225-V (10/100/1000/2500 Мбит/с)

Wi-Fi / Bluetooth

Intel Wi-Fi 6 AX201 (802.11a/b/g/n/ac wave 2/ax Wi-Fi (2,4 / 5 ГГц) + Bluetooth 5.0)

Звуковая подсистема

8-канальный Realtek ALC1220-VB + ESS ES9118EQ DAC

Питание

1 х 24-контактный разъем питания ATX

2 x 8-контактных разъема питания ATX12V

Вентиляторы

2 x разъема вентилятора CPU (4-контактный)

4 x разъема подключения системных вентиляторов (4-контактные)

2 х разъема подключения системных вентиляторов / СЖО (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние порты I/O

1 x HDMI

1 x USB 3.2 Gen 2 Type-C

3 x USB 3.2 Gen 2 Type-A

2 x USB 3.2 Gen 1

4 x USB 2.0/1.1

1 x RJ45

1 x Optical S/PDIF Out

5 x 3,5-мм аудио

1 x кнопка «Q-Flash Plus»

1 х кнопка «Clear CMOS»

2 х коннектора SMA для антенны модуля Wi-Fi

Внутренние порты I/O

1 x USB 3.2 Gen 2 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0/1.1

2 x Thunderbolt

BIOS

2 x 256 Mбит Flash ROM AMI UEFI BIOS, поддержка DualBIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

GIGABYTE

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE Z490 AORUS MASTER GIGABYTE Z490 AORUS MASTER

Материнская плата GIGABYTE Z490 AORUS MASTER радует симпатичной и информативной упаковкой. На ее сторонах находится перечень технических характеристик, ключевые функциональные достоинства и изображение самой модели.

GIGABYTE Z490 AORUS MASTER

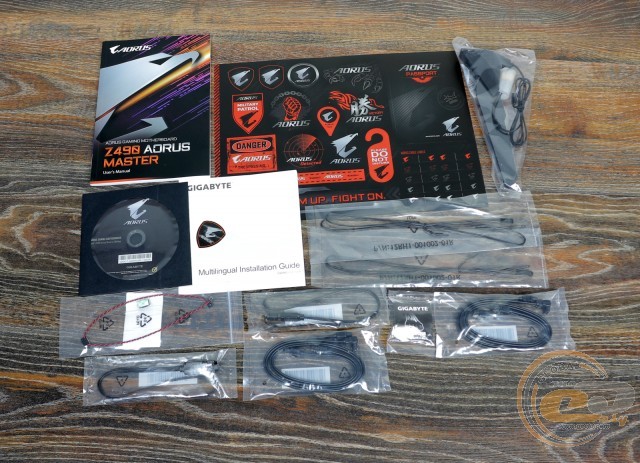

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с драйверами и ПО
  • комплект бумажной документации
  • четыре кабеля SATA
  • антенна для модуля Wi-Fi
  • два удлинителя для RGB LED-полосок
  • один кабель для обнаружения шума (noise detection)
  • два терморезисторных кабеля
  • набор G Connector

Дизайн и особенности платы

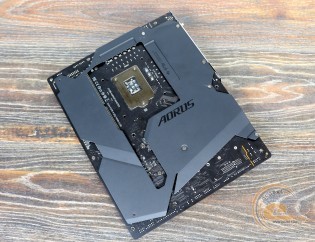

GIGABYTE Z490 AORUS MASTER

GIGABYTE Z490 AORUS MASTER выглядит очень стильно за счет сдержанной цветовой гаммы и эффектных радиаторов систем охлаждения чипсета, накопителей M.2 и блока VRM. Создается впечатление бронированного воина, готового поддержать вас в любых задачах и играх.

GIGABYTE Z490 AORUS MASTER GIGABYTE Z490 AORUS MASTER

LED-подсветка встроена в радиатор чипсета и кожух над интерфейсной панелью. Она поддерживает технологию RGB FUSION 2.0 с миллионами оттенков и 12 режимами работы. Если этого мало, то на плате есть четыре колодки для подключения LED-полосок. Две с подписью (D_LED1, D_LED2) предназначены для решений с адресной подсветкой, максимальным током 5 А (5 В) и максимум 1000 светодиодами. А для подключения RGB-полосок с током 2 А (12V/G/R/B) следует использовать коннекторы LED_C1 и LED_C2. Не перепутайте.

GIGABYTE Z490 AORUS MASTER GIGABYTE Z490 AORUS MASTER

Обратная сторона материнской платы также облачена в легкий доспех. Главная его задача – уберечь текстолит от перегиба и механического повреждения. Также он принимает активное участие в отводе тепла от зоны VRM через термопрокладки. Под кожухом в районе процессорного разъема хорошо видны семь удвоителей (даблеров) подсистемы питания. К ним мы вернемся чуть позже.

GIGABYTE Z490 AORUS MASTER

Компоновка набортных элементов модели GIGABYTE Z490 AORUS MASTER не вызывала никаких нареканий: габаритные видеокарты не перекрывают доступ к портам SATA и DIMM-слотам. Хотя мы ожидали увидеть защелки на DIMM-слотах лишь с одной стороны. И, конечно же, будет не очень удобно часто менять накопители M.2, но это плата за их эффективное охлаждения.

GIGABYTE Z490 AORUS MASTER

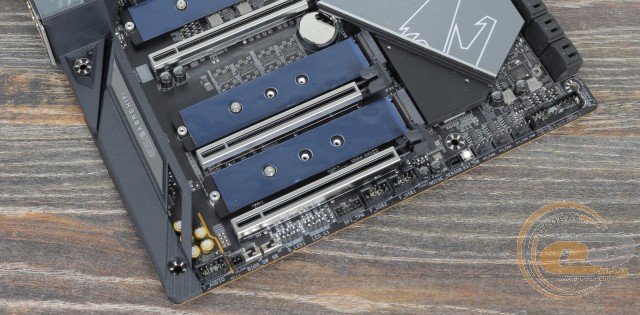

Большинство разъемов и внутренних интерфейсов приютилось в нижней части платы. Здесь мы обнаружили:

  • колодку подключения аудиоразъемов передней панели
  • переключатель между главной и запасной микросхемой BIOS (BIOS_SW)
  • переключатель SB для выбора режима работы BIOS (DualBIOS или Single BIOS)
  • две колодки для подключения LED-полосок
  • колодку для подключения модуля Trusted Platform (TPM)
  • две внутренних колодки USB 2.0 для реализации максимум четырех внешних портов USB 2.0
  • коннектор для подключения комплектного кабеля noise detection для мониторинга уровня шума внутри системного корпуса
  • кнопку перезагрузки
  • джампер для сброса настроек BIOS
  • колодку для подключения температурного сенсора
  • три колодки для вентиляторов
  • колодку подключения элементов фронтальной панели
  • статусные LED-индикаторы работы процессора, оперативной памяти, видеокарты и ОС

GIGABYTE Z490 AORUS MASTER

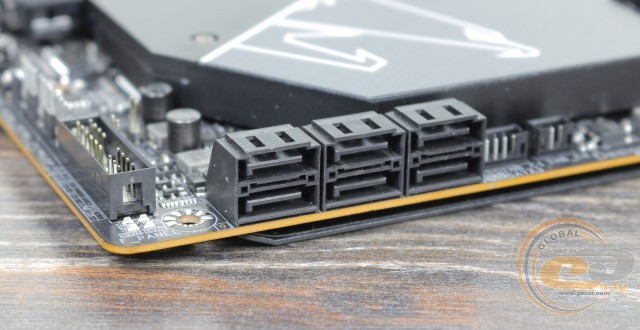

Дисковая подсистема представлена шестью портами SATA 6 Гбит/с и тремя интерфейсами M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110). Первый из них («M2P_SB»), который находится ближе к процессорному разъему, не поддерживает SATA-модели. Зато лишь для него заявлена поддержка интерфейса PCIe 4.0. Правда, вы не сможете им воспользоваться с процессорами Intel Core 10-ого поколения (Comet Lake-S) – придется ждать выхода Intel Core 11 (Rocket Lake-S) в конце текущего или в начале следующего года. Остальные два корректно работают с двумя типами интерфейсов, но имеют свои ограничения:

  • средний разъем («M2A_CPU») отключает порт «SATA3_1» при установке M.2 SATA SSD
  • крайний нижний разъем («M2M_SB») отключает порты «SATA3_4» и «SATA3_5» при установке M.2 SATA или M.2 PCIe SSD

GIGABYTE Z490 AORUS MASTER

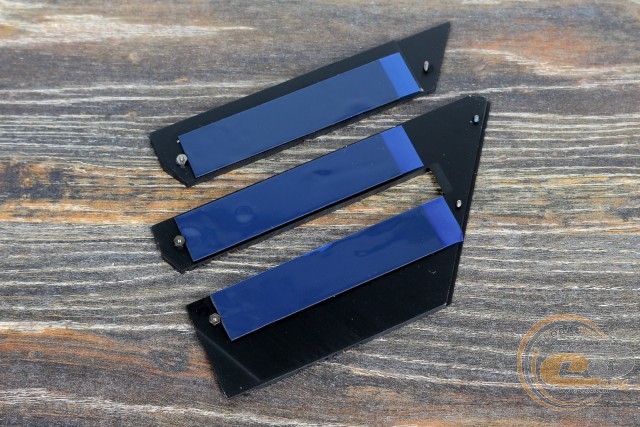

Очень порадовало наличие трех двухсторонних радиаторов AORUS M.2 Thermal Guard II для эффективного охлаждения быстрых M.2 SSD.

GIGABYTE Z490 AORUS MASTER

Правый верхний угол материнской платы GIGABYTE Z490 AORUS MASTER также очень богат на функциональные элементы. Первым делом в глаза бросаются четыре DIMM-слота с усиленной конструкцией. Максимальная частота совместимых модулей зависит от модели процессора: с представителями серий Intel Core i9/Core i7 заявлена поддержка памяти DDR4-5000 в разгоне, а с чипами попроще (Core i5/Core i3/Pentium/Celeron) гарантируют режим DDR4-2666. Максимальный объем памяти составляет 128 ГБ и поддерживается двухканальный режим ее работы. Более того, можно устанавливать модули с ECC-коррекцией, но тратиться на их покупку не стоит, ведь они будут работать без нее (в режиме non-ECC).

Также здесь находятся:

  • кнопка выключения
  • точки для прямого измерения напряжений на ключевых узлах
  • две колодки для подключения LED-полосок
  • колодка температурного сенсора
  • две колодки для процессорных вентиляторов и одна для корпусного
  • диагностический LED-индикатор
  • колодка порта USB 3.2 Gen 2 Type-C
  • колодка для реализации двух внешних портов USB 3.2 Gen 1 или USB 2.0
  • основной 24-контактный разъем питания ATX с усиленной конструкцией

GIGABYTE Z490 AORUS MASTER GIGABYTE Z490 AORUS MASTER

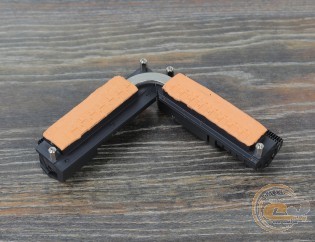

Система охлаждения зоны VRM состоит из двух радиаторов с дизайном Fins-Array II, соединенных тепловой трубкой с прямым контактом (Direct-Touch Heatpipe II) для более эффективного теплообмена.

GIGABYTE Z490 AORUS MASTER

Микросхема чипсета с 6-ваттным показателем TDP получила собственный радиатор. В процессе тестирования мы зафиксировали следующие температурные показатели:

  • радиатор охлаждения чипсета – 32°C
  • верхний радиатор охлаждения элементов подсистемы питания – 43°C
  • нижний радиатор охлаждения элементов подсистемы питания – 43°C
  • дроссели подсистемы питания – 47°C

В разгоне проверить не удалось, поскольку не было подходящего процессора, но об этом ниже. В целом результаты говорят о высокой эффективности такого дизайна системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

GIGABYTE Z490 AORUS MASTER

GIGABYTE Z490 AORUS MASTER

Подсистема питания процессора используется 14-фазный дизайн с удвоителями на обратной стороне платы, микросхемами Intersil ISL99390 (90 А Smart Power Stage), тантал-полимерными конденсаторами и ферритовыми дросселями. Она способна подать на процессор ток силой 1260 А, чего будет достаточно для любого разгона. Также порадовало наличие двух 8-контактных коннекторов питания, 6-слойной печатной платы, удвоенного количества меди в дорожках некоторых слоев и ШИМ-контроллера Intersil ISL69269.

GIGABYTE Z490 AORUS MASTER

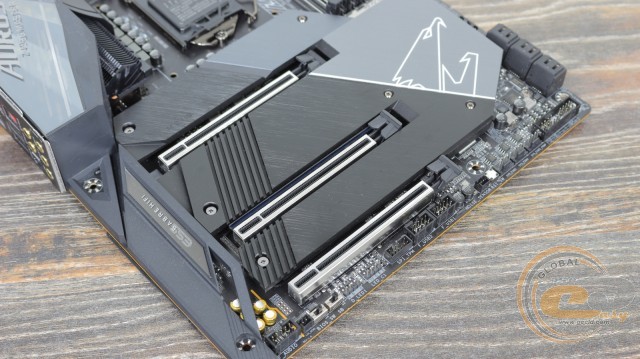

Слотов для карт расширения всего три, зато все выполнены в формате PCIe 3.0 x16 с усиленной конструкцией. Правда, 16 линий получил лишь первый из них, который ближе к процессорному разъему. Второй может работать максимум в режиме х8, а третий – х4.

GIGABYTE Z490 AORUS MASTER

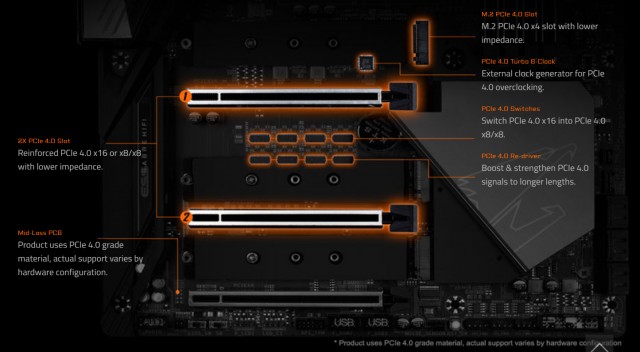

Первые два разъема PCIe поддерживают установку мультиграфических связок AMD и NVIDIA. А еще они готовы к поддержке стандарта PCIe 4.0. Вот только процессоры Intel Comet Lake-S к этому не готовы. То есть придется ждать выхода Intel Rocket Lake-S, как и в случае с первым M.2 SSD.

GIGABYTE Z490 AORUS MASTER

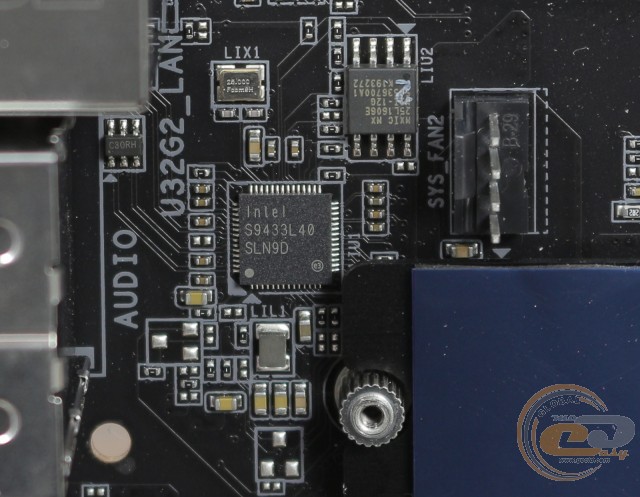

Реализация проводного LAN-подключения возложена на контроллер Intel I225-V (Foxville). Он поддерживает режимы 10 / 100 / 1000 / 2500 Гбит/с. C приоритизацией трафика поможет технология cFosSpeed.

Однако есть важная проблема: в дизайне контроллера Intel обнаружила ошибку, которая приводит к потере пакетов данных на физическом уровне и снижению производительности. Это происходит лишь с сетевым оборудованием на базе чипсетов Netgear, Juniper и AQuantia. С решениями от Cisco, Huawei, Buffalo и Aruba никаких проблем не замечено.

GIGABYTE Z490 AORUS MASTER

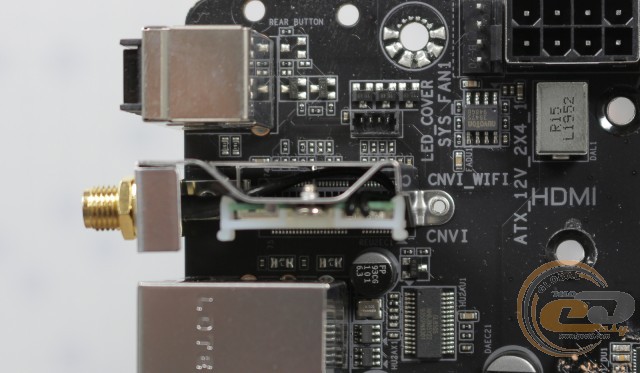

Еще одним весомым преимуществом платы GIGABYTE Z490 AORUS MASTER является модуль Intel Wi-Fi 6 AX201. Он реализует поддержку стандартов Bluetooth 5.0 и 802.11a/b/g/n/ac wave 2/ax в двух частотных диапазонах (2,4 и 5 ГГц). При использовании самого нового стандарта 802.11ax (Wi-Fi 6) задействуются широкие 160-мегагерцовые каналы, а общая пропускная способность достигает 2,4 Гбит/с.
