Обзор материнской платы GIGABYTE Z490 VISION G: этюд в белых тонах

Продажи нового 10-ого поколения процессоров Intel Core (Comet Lake-S) стартовали не так давно, и мы уже успели познакомить вас с новым флагманским чипсетом Intel Z490 на примере материнской платы GIGABYTE Z490 AORUS MASTER, поэтому останавливаться на его подробном описании тут мы не будем. А сразу перейдем к сути данного обзора – знакомству с новой линейкой материнских плат GIGABYTE VISION.

GIGABYTE Z490 VISION G

В первую очередь она нацелена на творческих людей и профессионалов в сфере создания контента, которых с каждым годом становится все больше. Особенно это касается молодежи, которая видит перспективу в таких профессиях, как видеоредактор, монтажер, дизайнер, ретушер и т.д. Также не стоит забывать о блогерах, стримерах и подкастерах.

GIGABYTE Z490 VISION G

Именно на таких людей и нацелена линейка GIGABYTE VISION. Она делится на три серии: VISION D, VISION W и VISION G. VISION D позиционируется в качестве идеального выбора для фотографов, дизайнеров, монтажеров и аниматоров. VISION W больше подойдет для инженеров, ученых и архитекторов. Серия VISION G нацелена на киберспортсменов и стримеров.

GIGABYTE Z490 VISION G

У всех упомянутых выше профессий есть нечто общее – необходимость в производительном, надежном и современном ПК для максимально быстрого и эффективного выполнения поставленных задач. Этому и поспособствуют материнские платы серии VISION.

К старту линейки компания подготовила пять моделей на чипсетах Intel Z490 и W480.

GIGABYTE Z490 VISION G

Сегодня у нас на обзоре находится GIGABYTE Z490 VISION G. Она еще недоступна в продаже на нашем рынке, но в США ее стоимость заявлена на уровне $399. Давайте же взглянем на ее характеристики.

Спецификация

Модель

GIGABYTE Z490 VISION G

Чипсет

Intel Z490

Процессорный разъем

Socket LGA1200

Поддерживаемые процессоры

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого поколения для платформы Socket LGA1200

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5000 (OC) МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / х8+х8)

1 x PCI Express 3.0 x16 (х4)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2260, M.2 2280, M.2 22110; PCIe x4/х2) (M2P_SB)

1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA и PCIe x4/x2) (M2A_SB)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel I225-V (10/100/1000/2500 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC1220-VB

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентилятора CPU (4-контактные)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x PS/2 Combo

1 x RJ45

2 x USB 2.0

4 x USB 3.2 Gen 1

1 х USB 3.2 Gen 2 Type-C

3 х USB 3.2 Gen 2 Type-A

6 x аудиопортов

Внутренние порты I/O

1 x USB 3.2 Gen 2 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0/1.1

2 x Thunderbolt

1 x COM

1 x TPM

BIOS

1 x 256 Mбит Flash ROM AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

GIGABYTE

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE Z490 VISION G GIGABYTE Z490 VISION G

Материнская плата GIGABYTE Z490 VISION G поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ее ключевые особенности и преимущества.

GIGABYTE Z490 VISION G

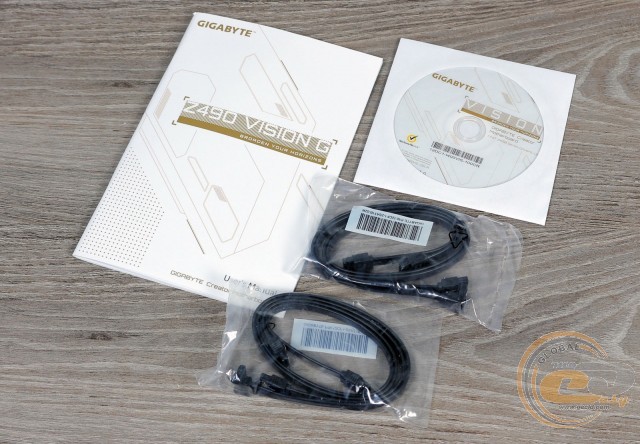

В коробке с рассматриваемой моделью поставляется только стандартный набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя и четырех SATA-шлейфов.

Дизайн и особенности платы

GIGABYTE Z490 VISION G

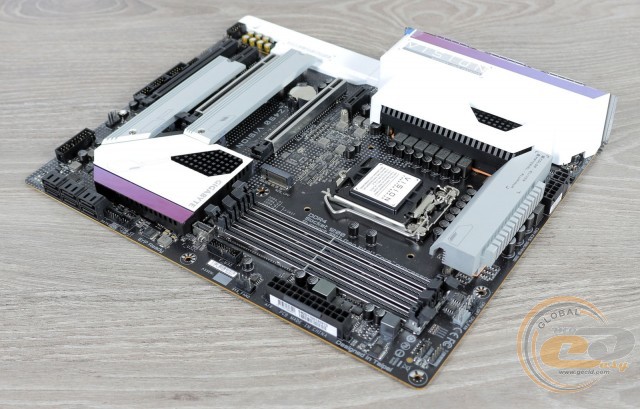

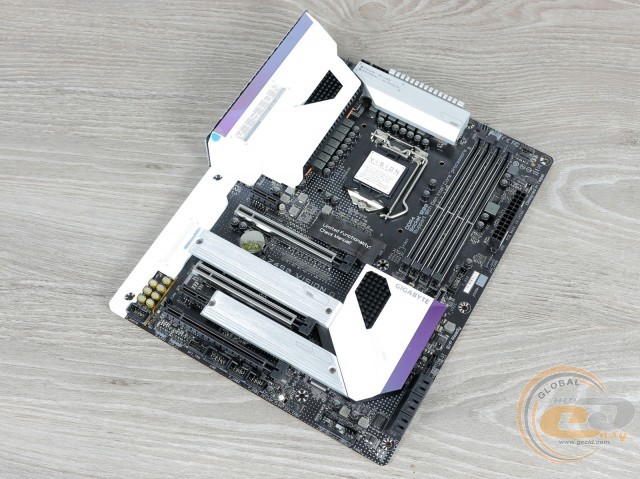

Дизайн новинки вызывает положительные эмоции. Перед нами классическое сочетание черного с белым, плюс пара фиолетовых акцентов, которые привносят немного оригинальности. Из интересных деталей выделим защитный кожух над интерфейсной панелью, усиленные слоты для видеокарт и модулей памяти, а также радиаторы для двух M.2 SSD.

GIGABYTE Z490 VISION G

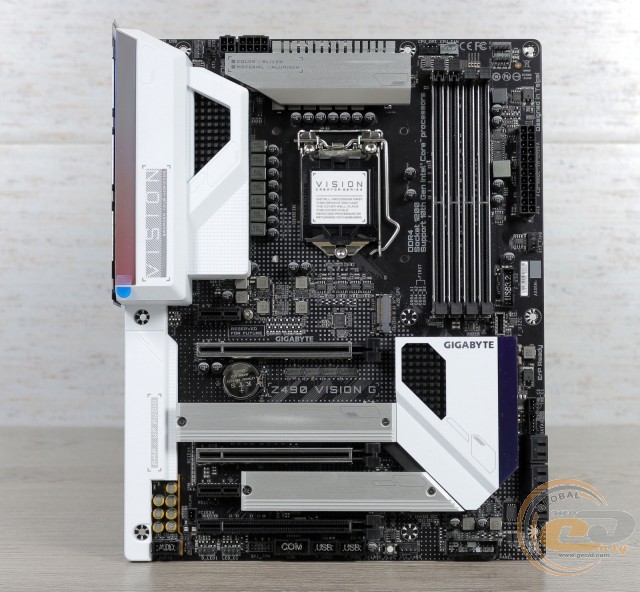

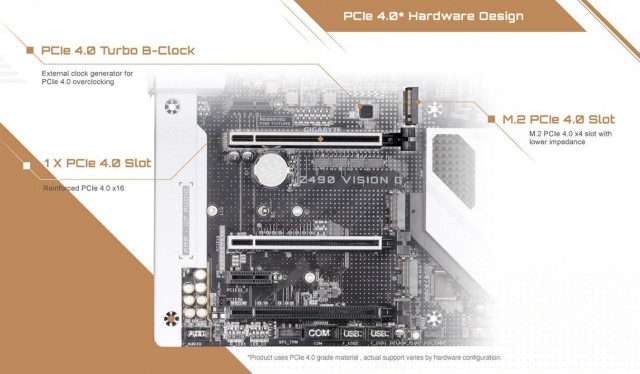

К слову, о них и заделе на будущее. Материнские платы на Intel Z490 уже готовы к переходу на стандарт PCI Express 4.0, однако сами процессоры 10-ого поколения Intel Core (Comet Lake-S) его не поддерживают. Все станет на свои места с приходом Intel Rocket Lake-S и обновлением прошивки BIOS. Именно на это недалекое будущее и рассчитан верхний разъем M.2. В данный момент он отключен и заработает только с Intel Rocket Lake-S.

GIGABYTE Z490 VISION G

Что касается компоновки набортных элементов, то у нас не возникло никаких претензий, ведь расположение всех портов и разъемов грамотное и не затруднит процесс сборки системы.

GIGABYTE Z490 VISION G

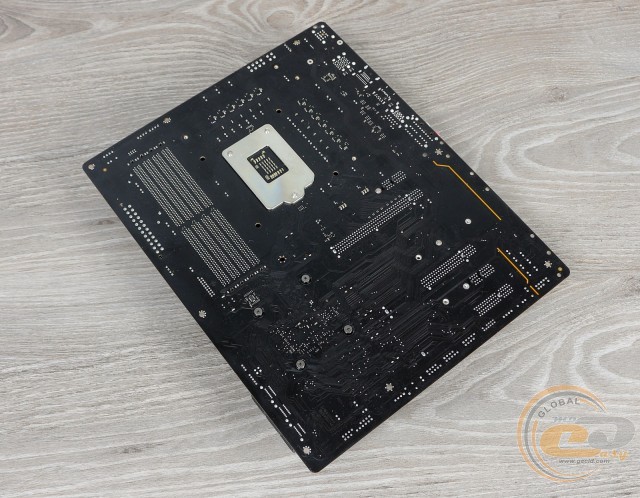

На обратной стороне платы практически полностью отсутствуют какие-либо значимые элементы. Есть лишь стандартная опорная пластина процессорного разъема.

GIGABYTE Z490 VISION G

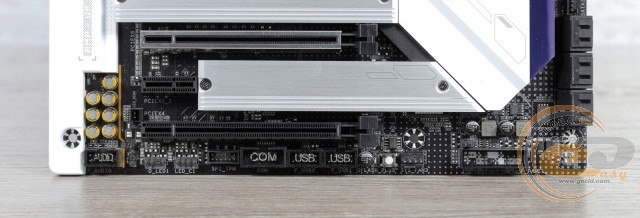

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, разъемы подключения светодиодных лент, порты COM и TPM, кнопка обновления BIOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE Z490 VISION G

GIGABYTE Z490 VISION G

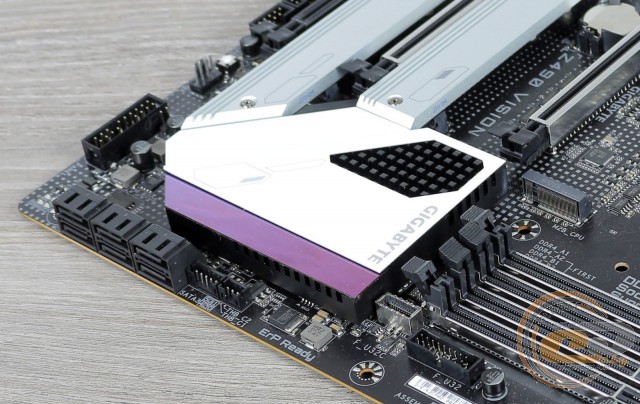

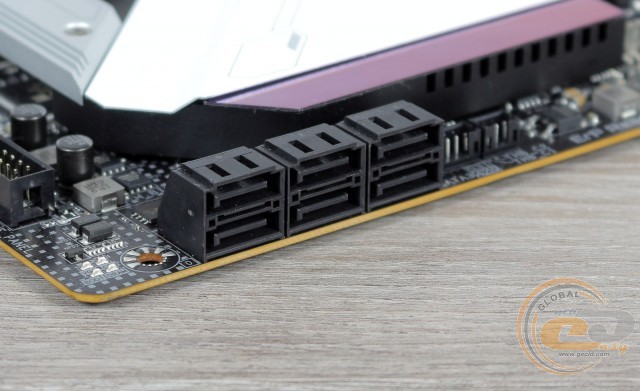

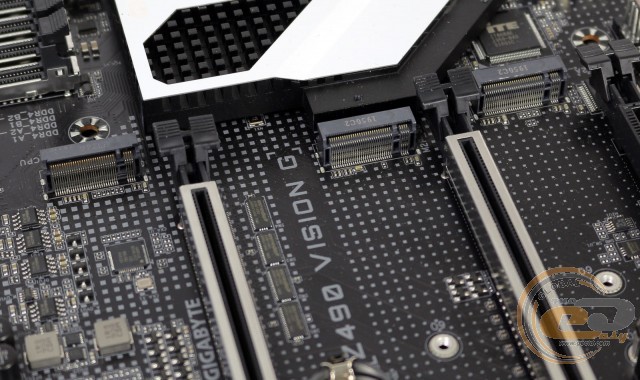

Возможности организации дисковой подсистемы представлены тремя интерфейсами M.2 Socket 3 (один из которых отключен) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 (M2A_SB) делит пропускную способность с одним из портов SATA 6 Гбит/с (SATA3_1) в случае установки накопителя SATA.

GIGABYTE Z490 VISION G

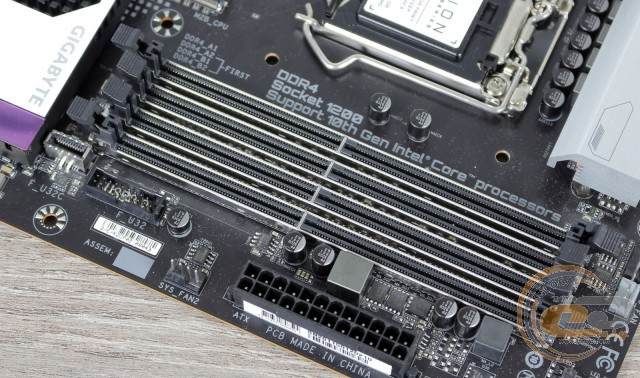

Системная плата GIGABYTE Z490 VISION G оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 5000 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.2 Gen 2 Type-C и USB 3.2 Gen 1.

GIGABYTE Z490 VISION G

GIGABYTE Z490 VISION G

Система охлаждения состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z490, а два другие, соединенные тепловой трубкой, накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 31°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 45°C;
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 46°C;
  • дроссели – 45°C.

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

GIGABYTE Z490 VISION G

GIGABYTE Z490 VISION G

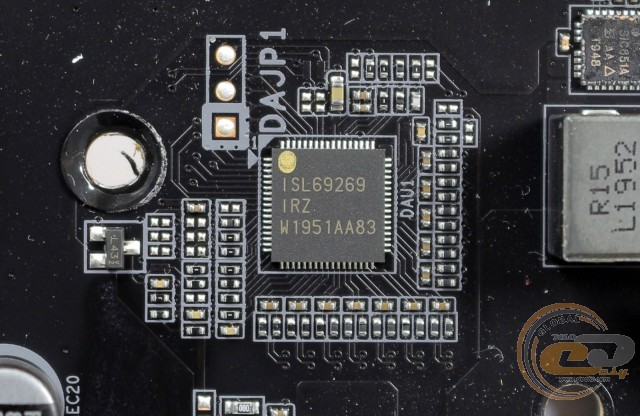

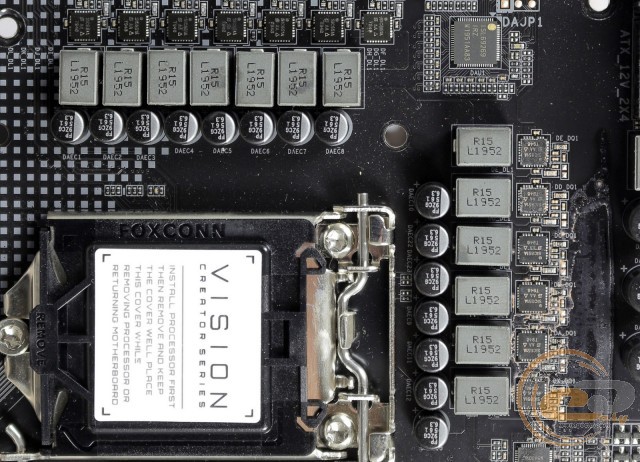

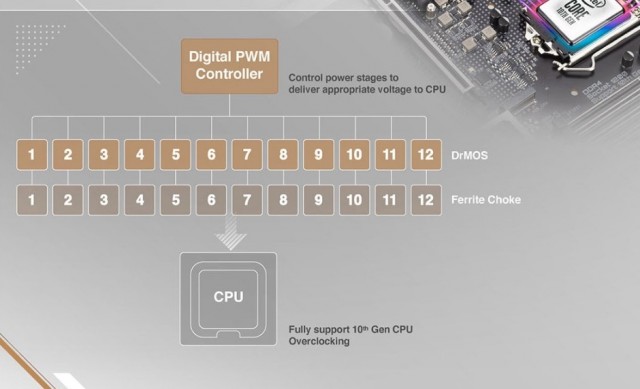

Питание процессора осуществляется по 12-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL69269.

GIGABYTE Z490 VISION G

Элементная база блока VRM набрана при помощи высококачественных комплектующих: дросселей с ферритовым сердечником и микросхем SiC651A от Vishay Siliconix.

GIGABYTE Z490 VISION G

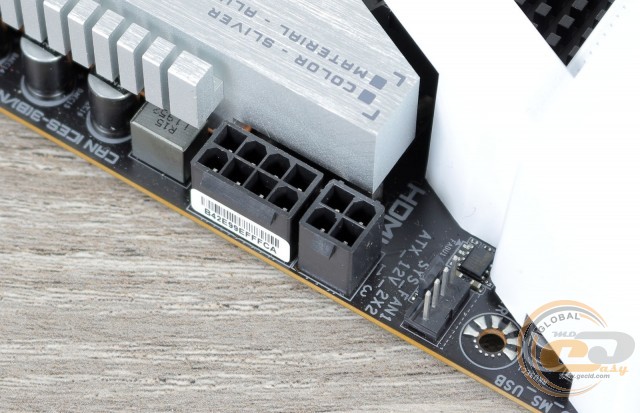

Питание процессора осуществляется посредством пары разъемов ATX12V в 8- и 4-контактном исполнении.
