Обзор материнской платы GIGABYTE Z590 VISION G: встречаем новый флагманский чипсет

Наконец-то стартовали официальные продажи 11-го поколения десктопных процессоров Intel Core (Rocket Lake-S), о котором мы поговорим в соответствующих материалах. Пока же сосредоточимся на самой платформе Socket LGA1200. Напомним, что еще в рамках CES 2021 Intel презентовала под нее новый флагманский чипсет Intel Z590.

GIGABYTE Z590 VISION G

Отличий по сравнению с Intel Z490 не так уж и много, однако часть из них значимая. В первую очередь выделим переход на стандарт PCI Express 4.0, который долгое время оставался эксклюзивом AMD. Теперь процессоры Rocket Lake-S вместо привычных 16 линий PCIe 3.0 поддерживают 20 линий PCIe 4.0: 16 обычно выделяют для нужд графической подсистемы, а дополнительные 4 производители материнских плат вольны использовать по своему желанию. В большинстве случаев с их помощью реализуется высокоскоростной интерфейс M.2 PCIe 4.0.

Помимо перехода на PCI Express 4.0, выделим удвоившееся до 8 количество линий шины DMI для связи процессора с чипсетом, нативную поддержку USB 3.2 Gen 2x2 (20 Гбит/с), а также переход с DDR4-2933 МГц на 3200 МГц.

В итоге сравнительная таблица характеристик чипсетов выглядит следующим образом:

Модель

Intel Z590

Intel Z490

Intel Z390

Количество линий PCI Express (версия PCIe)

24 (3.0)

24 (3.0)

24 (3.0)

Количество линий DMI (версия PCIe)

8 (3.0)

4 (3.0)

4 (3.0)

Максимальное количество портов USB 3.2 Gen 2x2

3

-

-

Максимальное количество портов USB 3.2 Gen 2x1

10

6

6

Максимальное количество портов USB 3.2 Gen 1x1

10

10

10

USB 2.0

14

14

14

Общее количество портов USB

14

14

14

SATA 6 Гбит/с

6

6

6

RAID 0, 1, 5, 10

Да

Да

Да

Intel Wireless

Intel Wi-Fi 6 AX201

Intel Wi-Fi 6 AX201

Intel Wi-Fi 5

Intel Smart Sound

Да

Да

Да

TDP, Вт

6

6

6

GIGABYTE Z590 VISION G

Давайте же познакомимся с первой новинкой на новом флагманском чипсете, оказавшейся у нас на тестировании. Речь пойдет о материнской плате GIGABYTE Z590 VISION G.

Спецификация

Модель

GIGABYTE Z590 VISION G

Чипсет

Intel Z590

Процессорный разъем

Socket LGA1200

Поддерживаемые процессоры

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го и 10-го поколений для платформы Socket LGA1200

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5333 МГц

Слоты расширения

1 x PCI Express 4.0 x16 (x16)

2 x PCI Express 3.0 x16 (х4)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2260, M.2 2280, M.2 22110; PCIe 4.0 x4/х2) (M2A_CPU)

1 x M.2 Socket 3 (M.2 2260, M.2 2280, M.2 22110; PCIe 4.0 x4/x2) (M2B_CPU)

1 x M.2 Socket 3 (M.2 2260, M.2 2280, M.2 22110; PCIe 4.0 x4/x2) (M2C_CPU)

1 x M.2 Socket 3 (M.2 2260, M.2 2280, M.2 22110; SATA и PCIe 3.0 x4/х2) (M2P_SB)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel I225-V (10/100/1000/2500 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC4080

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентилятора CPU (4-контактные)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой

Внешние порты I/O

2 x USB 2.0

1 x PS/2 Combo

4 x USB 3.2 Gen 1

1 x DisplayPort In

1 x HDMI

2 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2x2 Type-C

1 x USB 3.2 Gen 1 Type-C

1 x RJ-45

6 x 3,5-мм аудио

Внутренние порты I/O

1 x USB 3.2 Gen 2x2 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

2 x Thunderbolt

1 x COM

1 x TPM

BIOS

1 x 256 Mбит Flash ROM AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм-фактор

ATX (305 x 244 мм)

Сайт производителя

GIGABYTE

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE Z590 VISION G GIGABYTE Z590 VISION G

Материнская плата GIGABYTE Z590 VISION G поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ее ключевые особенности и преимущества.

GIGABYTE Z590 VISION G

В коробке с рассматриваемой моделью мы нашли не только стандартный набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя, винтов для крепления M.2 SSD и четырех SATA-шлейфов, но и кабель с небольшим микрофоном. Он служит для обнаружения и мониторинга шума внутри корпуса.

Дизайн и особенности платы

GIGABYTE Z590 VISION G

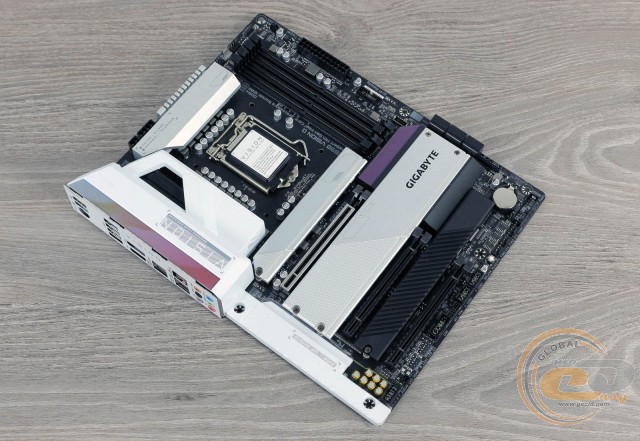

Внешний вид новинки вызовет положительные эмоции у любителей классического черно-белого цветового оформления. Оно удачно разбавлено парой акцентов фиолетового цвета. Из интересных деталей выделим массивный защитный кожух над интерфейсной панелью, усиленный слот для видеокарты и радиаторы охлаждения M.2-накопителей.

GIGABYTE Z590 VISION G

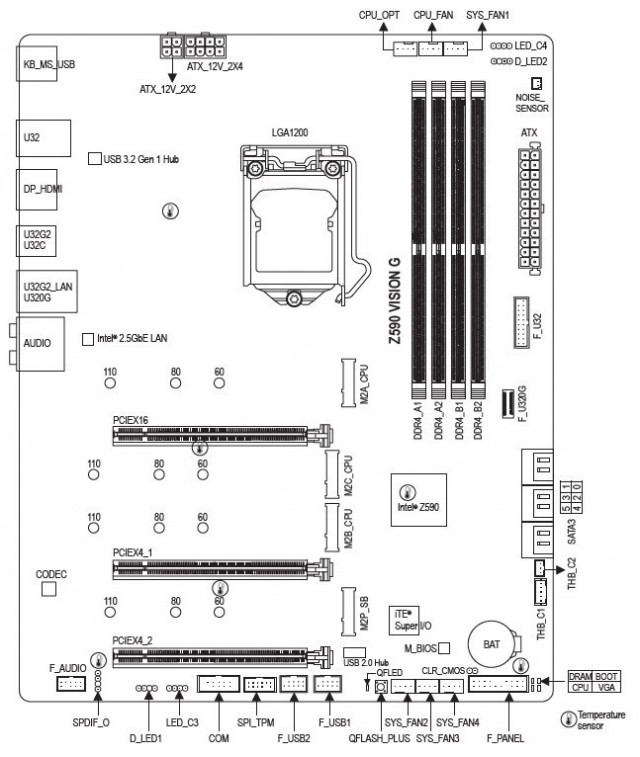

Никаких претензий в плане компоновки набортных элементов у нас не возникло, ведь расположение всех портов и разъемов очень грамотное и не затруднит процесс сборки системы.

GIGABYTE Z590 VISION G

На обратной стороне платы практически отсутствуют интересные и значимые элементы, за исключением стандартной опорной пластины процессорного разъема.

GIGABYTE Z590 VISION G

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, разъемы подключения светодиодных лент, порты COM и TPM, кнопка обновления BIOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

Возможности организации дисковой подсистемы представлены четырьмя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. Об ограничениях, связанных с одновременной работой M.2 Socket 3 и их количестве, мы расскажем далее.

GIGABYTE Z590 VISION G

Системная плата GIGABYTE Z590 VISION G оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 5333 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.2 Gen 2x2 Type-C и USB 3.2 Gen 1.

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z590, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 41°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 41°C (45°C при разгоне);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 36°C (42°C при разгоне);
  • дроссели – 47°C (48°C при разгоне).

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

Питание процессора осуществляется по 12+1-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL69269. Элементная база материнской платы набрана при помощи высококачественных комплектующих: дросселей с ферритовым сердечником, твердотельных конденсаторов и микросхем SiC649A от Vishay Siliconix.

GIGABYTE Z590 VISION G

Питание процессора реализовано на базе двух разъемов ATX12V на 8 и 4 контактов соответственно.

GIGABYTE Z590 VISION G

Для расширения функциональности материнской платы GIGABYTE Z590 VISION G есть всего три слота:

  1. PCI Express 4.0 x16 (в режиме х16);
  2. PCI Express 3.0 x16 (в режиме х4);
  3. PCI Express 3.0 x16 (в режиме х4).

Перед нами явно не игровая материнская плата, а решение для создателей контента. Поэтому GIGABYTE посчитала, что людям творческих профессий пригодится большее количество быстрых накопителей, чем возможность установить несколько видеокарт в режиме NVIDIA SLI.

Именно поэтому инженеры оснастили плату двумя дополнительными слотами M.2 PCIe 4.0 x4 (M2B_CPU и M2C_CPU), для подключения которых используется восемь процессорных линий PCIe 4.0. При установке в них накопителей слот PCI Express 4.0 x16 перейдет в режим x8.

В свою очередь верхний интерфейс M2A_CPU работает без ограничений, поскольку для его реализации использовались отдельные четыре процессорные линии PCIe 4.0. Нижний же M2P_SB и вовсе подключен к чипсету, поэтому поддерживает только накопители с интерфейсом SATA и PCIe 3.0.

GIGABYTE Z590 VISION G

Для корректной работы четырех портов USB 3.2 Gen 1 на интерфейсной панели используется чип Realtek RTS5411E.

GIGABYTE Z590 VISION G

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении видеовыход HDMI, обслуживание которого осуществляется силами микросхемы ASMedia ASM1442K.

GIGABYTE Z590 VISION G

Для поддержки сетевых соединений служит 2,5-гигабитный LAN-контроллер Intel I225-V (SLMNG).

GIGABYTE Z590 VISION G

Звуковая подсистема основана на новом флагманском 8-канальном HDA-кодеке Realtek ALC4080.

GIGABYTE Z590 VISION G

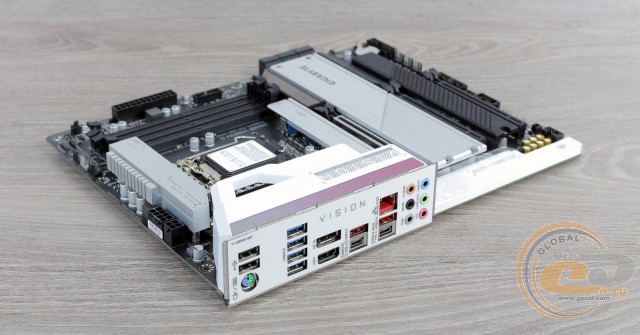

Интерфейсная панель модели GIGABYTE Z590 VISION G включает в себя следующие порты:

  • 2 x USB 2.0
  • 1 x PS/2 Combo
  • 4 x USB 3.2 Gen 1
  • 1 x DisplayPort In
  • 1 x HDMI
  • 2 x USB 3.2 Gen 2 Type-A
  • 1 x USB 3.2 Gen 2x2 Type-C
  • 1 x USB 3.2 Gen 1 Type-C port
  • 1 x RJ-45
  • 6 x 3,5-мм аудио

Подобную компоновку интерфейсной панели можно смело назвать отличной, поскольку она предоставляет в ваше распоряжение большое количество портов USB и поддержку периферии с интерфейсом PS/2.

Отдельно выделим порт USB 3.2 Gen 1 Type-C. Он не только поддерживает технологию GIGABYTE VisionLink, но и Power Delivery с напряжением 20 В и силой тока 3 А, а также видеовыход DisplayPort.

GIGABYTE Z590 VISION G

Возможности организации охлаждения внутри системного корпуса у GIGABYTE Z590 VISION G вполне стандартные. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, а четыре оставшихся – для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности, и даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон и мониторинг ключевых узлов.

Возможности разгона

GIGABYTE Z590 VISION G

В первую очередь мы проверили возможности материнской платы по автоматическому разгону, активировав режим «Advantage». Частота процессора Intel Core i9-11900K достигла 5100 МГц при напряжении 1,416 В. В процессе прохождения стресс-теста AIDA64 он прогревался до 69°С при критическом значении в 100°C. Проблем с перегревом не было.

GIGABYTE Z590 VISION G

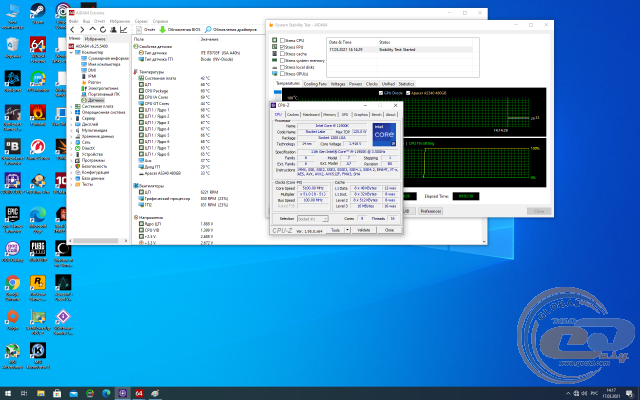

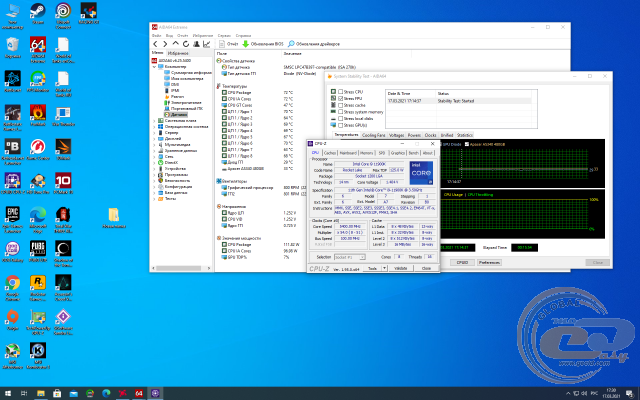

Ручной разгон позволил добиться частоты 5400 МГц при напряжении 1,404 В. Система работала абсолютно стабильно.

GIGABYTE Z590 VISION G

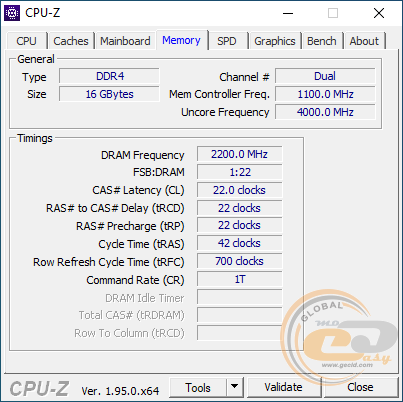

Память без проблем удалось ускорить до 4400 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE Z590 VISION G использовалось следующее оборудование:

Процессор

Intel Core i9-11900K (Socket LGA1200, 8/16 x 3,5 – 5,3 ГГц, 125 Вт TDP)
Turbo Boost: enable

Кулер

Noctua NH-U12A

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

2 x 8 ГБ DDR4-4000 TEAMGROUP T-FORCE TDZAD416G4000HC18JDC01

Видеокарта

ASUS TUF Gaming GeForce RTX 3090 OC Edition

Накопитель

Apacer PANTHER AS340 480GB

Блок питания

be quiet! PURE POWER 11 (L11-CM-700W)

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

GIGABYTE Z590 VISION G

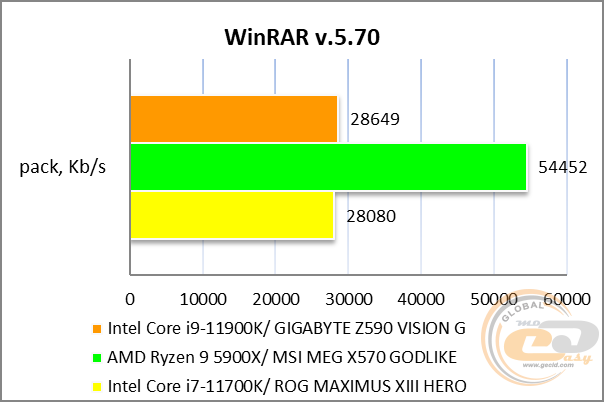

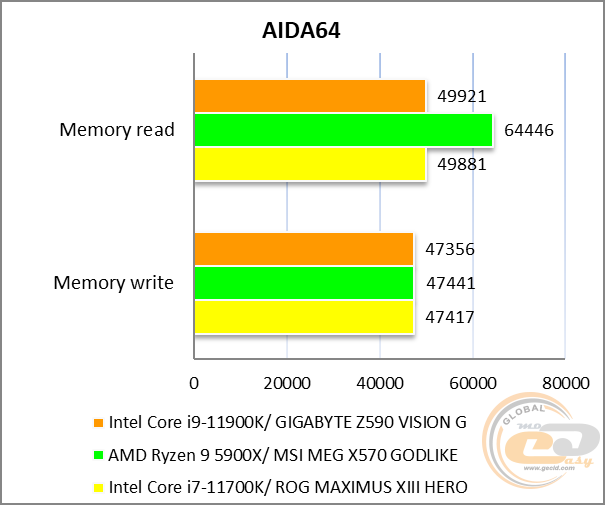

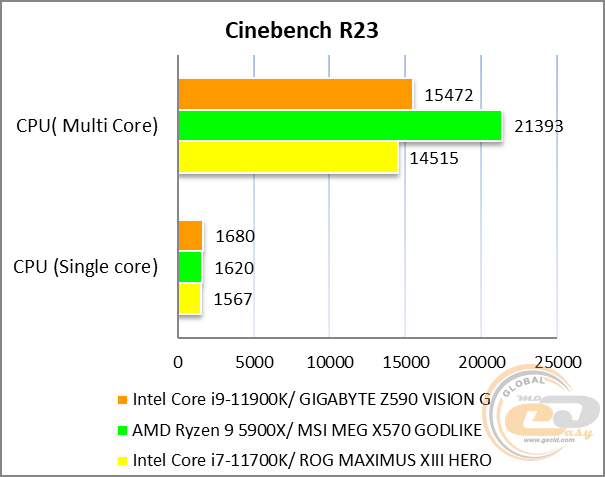

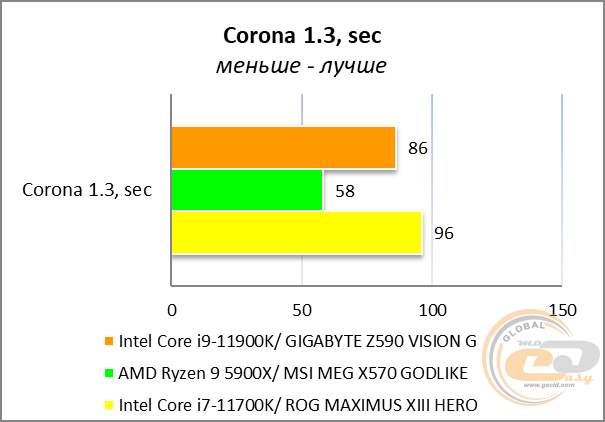

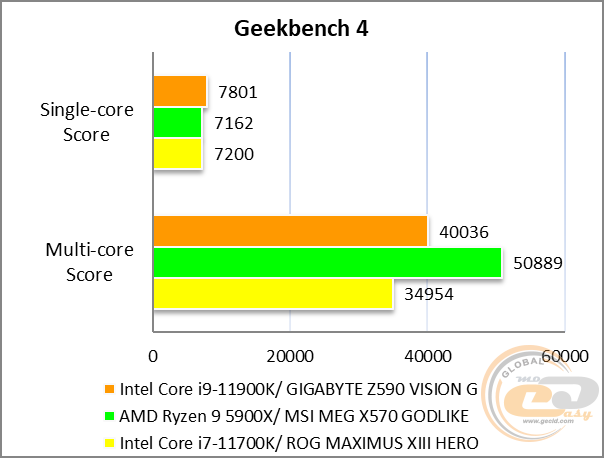

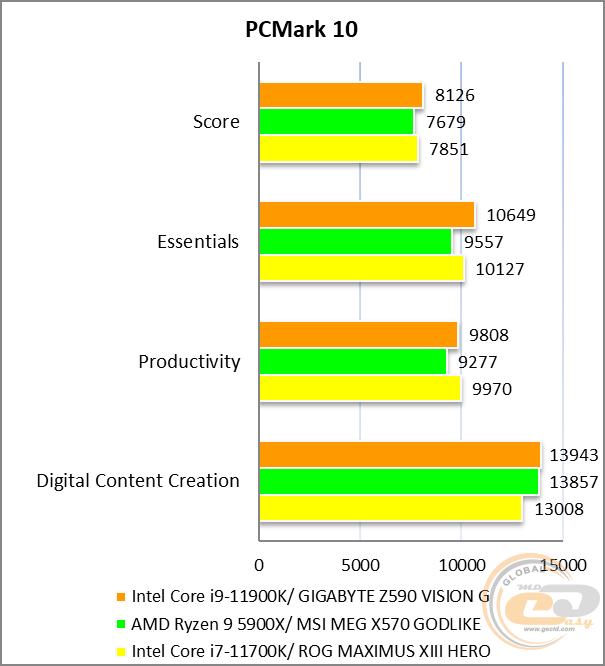

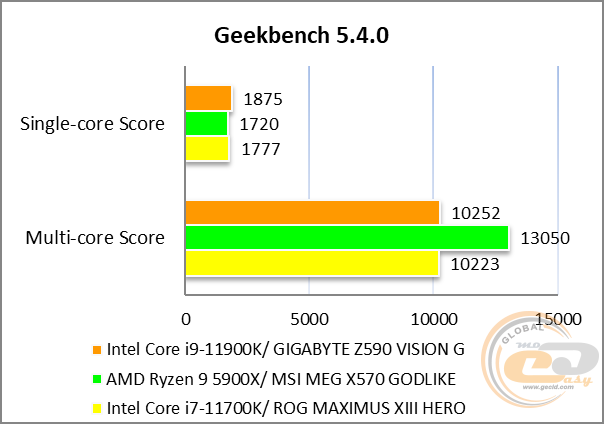

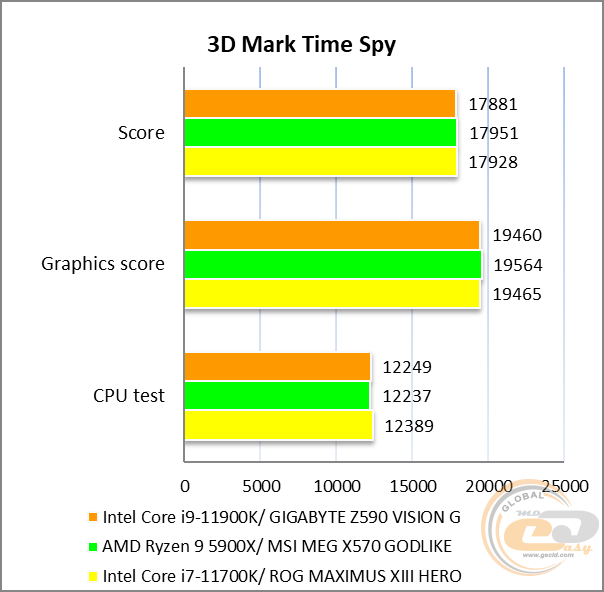

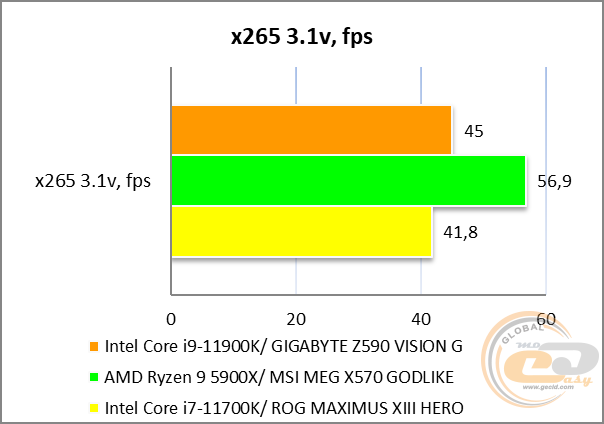

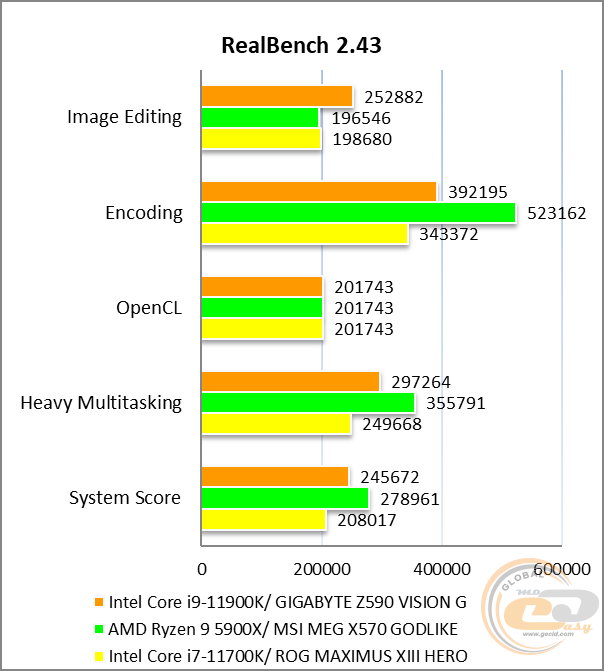

Для разнообразия мы решили оценить не саму материнскую плату, а сравнить производительность нового Intel Core i9-11900K c AMD Ryzen 9 5900X, дабы наглядно оценить разницу в мощности между конкурирующими лагерями. В целом во всех синтетических тестах ситуация вполне очевидная: если по однопоточной производительности Intel Core i9-11900K чуть быстрее, то в тестах на многопоточность единоличным лидером становится AMD Ryzen 9 5900X благодаря четырем дополнительным ядрам и восьми потокам.

GIGABYTE Z590 VISION G

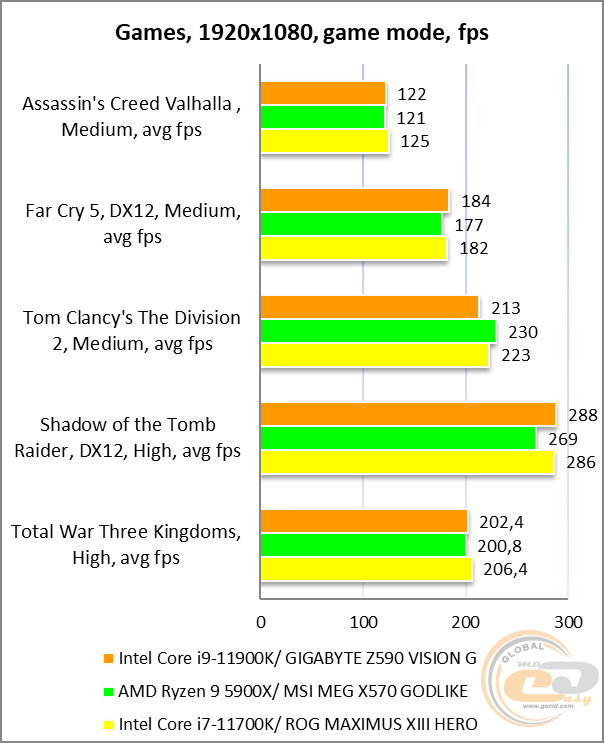

В играх ситуация выглядит следующим образом: В Total War Three Kingdoms и Assassin's Creed Valhalla оба процессора выдают практически идентичные результаты. В Far Cry 5 и Shadow of the Tomb Raider преимущество на стороне Intel Core i9-11900K. А вот The Division 2 выводит вперед систему с AMD Ryzen 9 5900X. То есть единоличного лидера нет и многое зависит от оптимизации конкретного проекта.

GIGABYTE Z590 VISION G

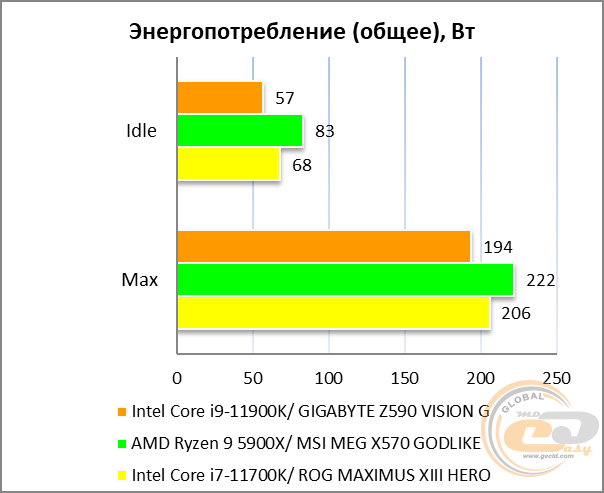

Если для вас энергопотребление системы играет не последнюю роль, то в этом случае система на основе Intel Core i9-11900K выглядит интереснее.

Тестирование звукового тракта на основе кодека Realtek ALC4080

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.04, -0.17

Очень хорошо

Уровень шума, дБ (А)

-93.7

Очень хорошо

Динамический диапазон, дБ (А)

93.7

Очень хорошо

Гармонические искажения, %

0.00164

Отлично

Гармонические искажения + шум, дБ(A)

-86.4

Хорошо

Интермодуляционные искажения + шум, %

0.00621

Отлично

Взаимопроникновение каналов, дБ

-93.3

Отлично

Интермодуляции на 10 кГц, %

0.00645

Отлично

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.04, -0.17

Очень хорошо

Уровень шума, дБ (А)

-100.7

Отлично

Динамический диапазон, дБ (А)

100.4

Отлично

Гармонические искажения, %

0.00165

Отлично

Гармонические искажения + шум, дБ(A)

-90.4

Очень хорошо

Интермодуляционные искажения + шум, %

0.00369

Отлично

Взаимопроникновение каналов, дБ

-92.7

Отлично

Интермодуляции на 10 кГц, %

0.00373

Отлично

Общая оценка



Очень хорошо

Звуковая подсистема на основе кодека Realtek ALC4080 демонстрирует достойное качество звука, которое порадует многих пользователей.

Итоги

GIGABYTE Z590 VISION G

Материнская плата GIGABYTE Z590 VISION G является очень интересной и слегка необычной моделью. Линейка VISION нацелена на создателей контента, и GIGABYTE решила немного переиграть стандартный подход к распределению 20 процессорных линий PCI Express 4.0. 16 из них делят между собой не слоты PCI Express, а только один верхний слот и два дополнительных интерфейса M.2. Если вам не нужна мощная видеокарта, вы сможете установить сразу три высокоскоростных накопителя с поддержкой PCIe 4.0. При этом основной разъем PCI Express 4.0 с усиленной конструкцией перейдет в режим x8.

Также отметим отличное современное оснащение, в котором для полного комплекта не хватает только беспроводных интерфейсов. Зато в нем есть усиленная подсистема питания с качественными элементами, LED-подсветка, возможность подключения четырех светодиодных лент, большое количество портов USB, а также радиаторы для всех четырех разъемов M.2.

В итоге перед нами очень стильная современная модель с хорошим оснащением, которая однозначно заслуживает вашего внимания, особенно если вы планируете покупку трех быстрых M.2-накопителей с поддержкой PCIe 4.0.

Достоинства:

  • 12+1-фазная подсистема питания и качественная элементная база;
  • эффективное охлаждение;
  • усиленный слот для видеокарты;
  • 2,5-гигабитный LAN-контроллер;
  • поддержка четырех слотов M.2 Socket 3 (три из них с PCIe 4.0);
  • возможность реализовать Thunderbolt при помощи соответствующих колодок;
  • LED-подсветка и четыре колодки для светодиодных лент;
  • аудиоподсистема на основе кодека Realtek ALC4080;
  • хороший набор портов на интерфейсной панели;
  • возможность удобного обновления прошивки BIOS с помощью технологии Q-Flash Plus;
  • поддержка ряда полезных фирменных технологий и утилит;
  • приятный дизайн.

Особенности:

  • слот PCI Express 4.0 делит пропускную способность с двумя интерфейсами M.2.

functionality

Автор: Константин Шорохов

Выражаем благодарность компании GIGABYTE за предоставленную для тестирования материнскую плату.
