Обзор и тестирование материнской платы MSI A75MA-G55

17-10-2011

Сегодня в нашей тестовой лаборатории оказался еще один представитель стремительно растущей массы решений, основанных на логике AMD A75, которая предназначена для работы с APU AMD Llano. Решение, выпущенное компанией MSI, исполнено в форм-факторе MicroATX, что делает его более доступным и наиболее подходящим в качестве основы для компактного домашнего медиацентра или рабочей системы. В то же время, несмотря на статус доступного решения, рассматриваемая сегодня плата располагает комплектом поставки, в который входит оборудование, не совсем обычное для платы такого уровня. Но, как известно: если где-то дают, то где-то отбирают. В настоящем обзоре мы узнаем, справедливо ли это утверждение для материнской платы MSI A75MA-G55.

MSI A75MA-G55

Спецификации материнской платы MSI A75MA-G55:

Производитель

MSI

Модель

A75MA-G55

Чипсет

AMD A75 FCH (Hudson D3)

Процессорный разъем

Socket FM1

Поддерживаемые процессоры

AMD A & E2 серий

Используемая память

DDR3 1600/1333/1066 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 64 ГБ

Встроенная графика

APU (серия Radeon HD 6000):
1 x D-Sub 1920x1600
1 x DVI-D 1920x1200
1 x HDMI 1920x1200

Слоты расширения

1 x PCI-E x16 поддерживает x16 линий PCI-E
1 x PCI-E x16 поддерживает x4 линий PCI-E
1 x PCI-E x1
1 x PCI

Дисковая подсистема

Чипсет AMD A75 поддерживает:
6 x SATA 6.0 Гб/с;
с возможностью организации SATA RAID 0, 1, 10 и JBOD.

LAN

Гигабитный сетевой контроллер RTL8111E

Звуковая подсистема

Realtek ALC887, 8-канальный High-Definition Audio кодек

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор на FCH
Алюминиевый радиатор на MOSFET

Разъемы для вентиляторов

1 x CPU
2 x корпусный вентилятор

Внешние порты I/O

1 x PS/2 (клавиатура/мышь)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) порт
2 x USB 3.0
4 x USB 2.0
8-канальный аудио выход

Внутренние порты I/O

2 x USB 2.0 (до 4 дополнительных)
1 x USB 3.0 (2 дополнительных, 19-pin разъем)
6 x SATA 6.0 Гб/с
1 x LPT порт
1 x COM порт
1 x TPM
Аудио разъемы передней панели
Разъем системной панели

BIOS

32 Mb Flash ROM, AMI BIOS, PnP, DMI v2.0, WfM2.0, SM BIOS V2.6, ACPI V2.0a

Фирменные технологии

OC Genie II
Military Class II
ClickBIOS
Winki 3
i-Charger
M-Flash
USB Safeguard
Live Update 5

Комплектация

Руководство пользователя;
2 x SATA 6.0 ГБ/с кабеля;
1 x задняя планка с двумя разъёмами USB 3.0;
1 x переходник питания Molex - SATA;
заглушка задней панели;
диск с драйверами и утилитами.

Форм-фактор, размеры, мм

MicroATX
244 x 244

Сайт производителя

http://ua.msi.com/
Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Начнем с того, что в официальных спецификациях данной материнской платы присутствует не совсем ясный момент – несмотря на то, что встроенный в APU Llano двухканальный контроллер памяти обеспечивает гарантированную поддержку модулей памяти стандарта DDR3, работающих на частотах вплоть до DDR3 1866, информация о поддержке модулей DDR3 1866 платой MSI A75MA-G55 по каким-то причинам отсутствует. Что это – ошибка в описании платы или же особенность данного решения? Ниже, в ходе тестирования мы обязательно проверим данное обстоятельство.

MSI A75MA-G55

Материнская плата MSI A75MA-G55 поставляется в компактной картонной коробке с качественной полиграфией. Центральную часть лицевой стороны упаковки занимает большая эмблема фирменной концепции MSI Military Class II, в нижней части крупными буквами приводится наименование модели материнской платы. Кроме того, здесь можно найти несколько дополнительных пиктограмм, указывающих на те или иные особенности изделия, среди которых можно отметить поддержку интерфейсов USB 3.0 и SATA 6 Гб/с, а так же наличие на плате HDMI-интерфейса, хотя первые два и являются стандартом для всех решений на FCH A75.

MSI A75MA-G55

На обратной стороне коробки приводится расширенная информация об особенностях концепции Military Class II, реализации интерфейсов USB 3.0 и SATA 6 Гб/с, приводится описание встроенной операционной системы Winki 3 на ядре Linux для быстрого выхода в интернет. В нижнем правом углу приведено крошечное изображение конфигурации интерфейсной панели рассматриваемого решения.

MSI A75MA-G55

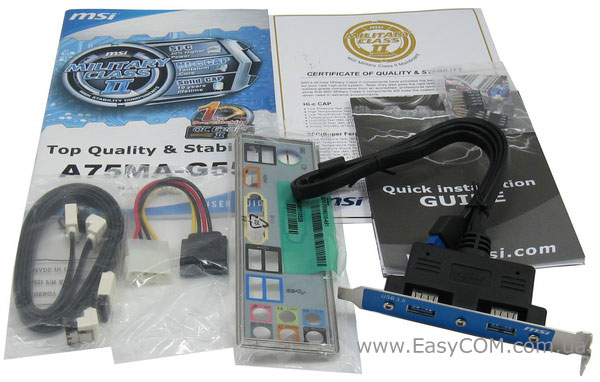

Комплект поставки материнской платы MSI A75MA-G55 включает в себя следующие элементы:

  • руководство пользователя;
  • 2 x SATA 6.0 ГБ/с кабеля;
  • 1 x модуль с двумя разъёмами USB 3.0 для расширения функционала интерфейсной панели;
  • 1 x переходник питания Molex - SATA;
  • заглушку интерфейсной панели;
  • диск с драйверами и утилитами.

Достаточно щедрая комплектация, как для материнской платы такого уровня. Обыкновенно такое дополнительное оборудование как, например, модуль с портами USB 3.0, не поставляется с бюджетными решениями – очевидно, имеются какие-то причины, почему это сделал разработчик. Но в любом случае наличие дополнительного оборудования повышает стоимость продукта, что для сегмента, на который нацелена рассматриваемая плата, уже не так хорошо.

MSI A75MA-G55

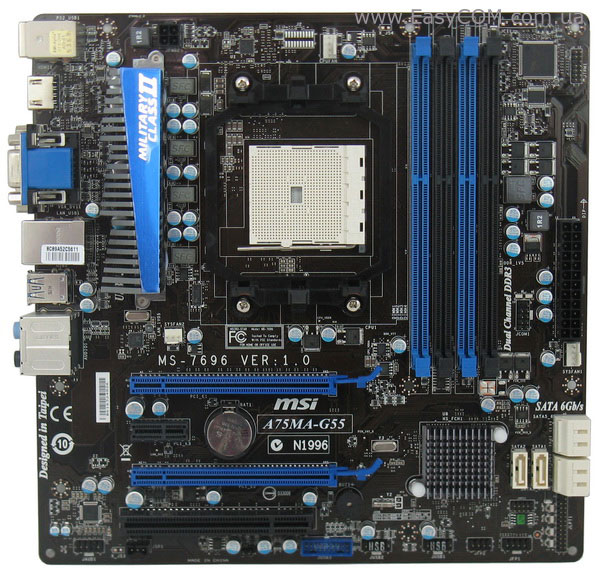

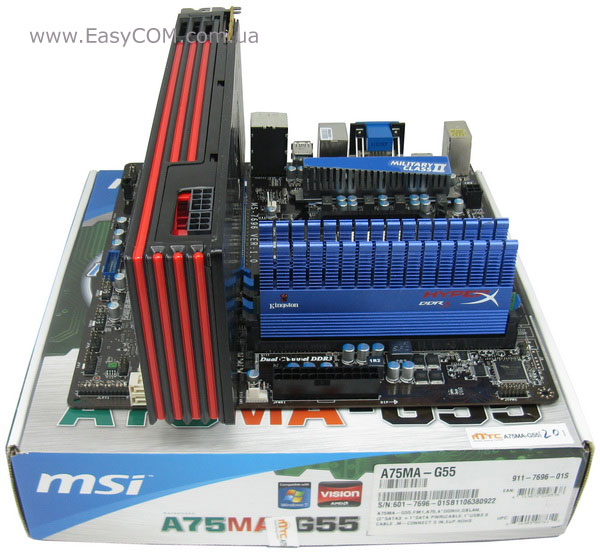

Так как рассматриваемая материнская плата MSI A75MA-G55 исполнена в форм-факторе MicroATX, она имеет скромные габариты 244x244 мм и ряд характерных для компактного формата компромиссных компоновочных решений. Так, все наиболее важные порты и разъемы расположены удобно по краям платы, а вот второстепенные, такие, как COM, LPT и TPM разбросаны по всей правой стороне платы, что уже не совсем удобно. Впрочем, то, что перечисленные порты на рассматриваемой материнской плате вообще присутствуют, является ее достоинством, так как их наличие позволяет расширить возможности данной модели. Не самым положительным моментом в компоновке MSI A75MA-G55 является близкое соседство слотов под оперативную память с процессорным разъемом – при установке достаточно широкого процессорного кулера модули памяти, оснащенные радиаторами, могут и не поместиться. Следующей особенностью рассматриваемого устройства является отсутствие укрепленных монтажных отверстий по левой и правой стороне нижней кромки печатной платы – вместо них расположены обыкновенные круглые отверстия, которые можно укрепить при помощи специальных подставок, поставляющихся с большинством компьютерных корпусов.

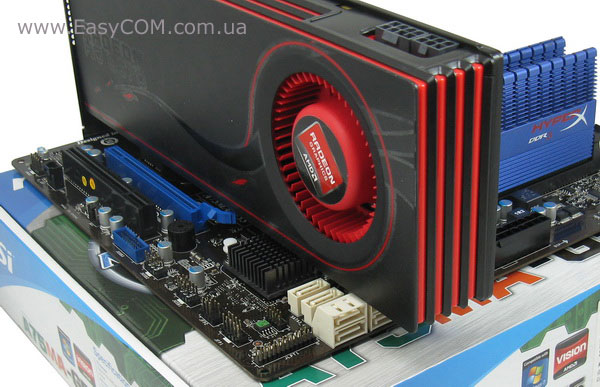

Если на рассматриваемой материнской плате в качестве дискретного видео будет использоваться крупногабаритная видеокарта с двухслотовой системой охлаждения, ее установка заблокирует доступ к защелкам слотов оперативной памяти, и для того, чтобы переставить или поменять модули придется демонтировать и видеокарту.

С данного ракурса обнаруживаем, что корпус крупного видеоускорителя затрудняет, если совсем не исключает, возможность подключения к двум вертикально- ориентированным портам SATA. Правда, крупные и дорогостоящие видеокарты будут установлены на единичные экземпляры MSI A75MA-G55, так как плата принадлежит к экономичному классу.

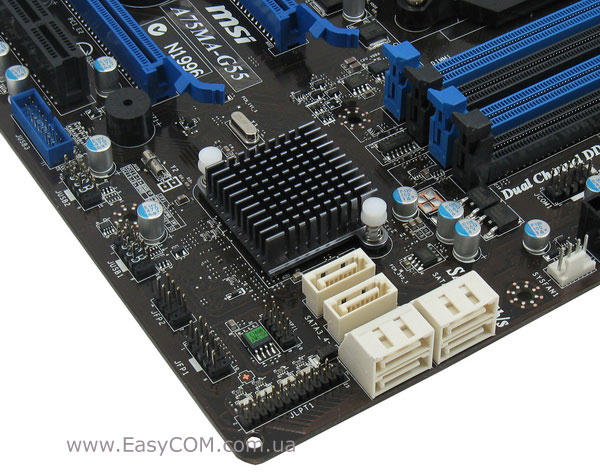

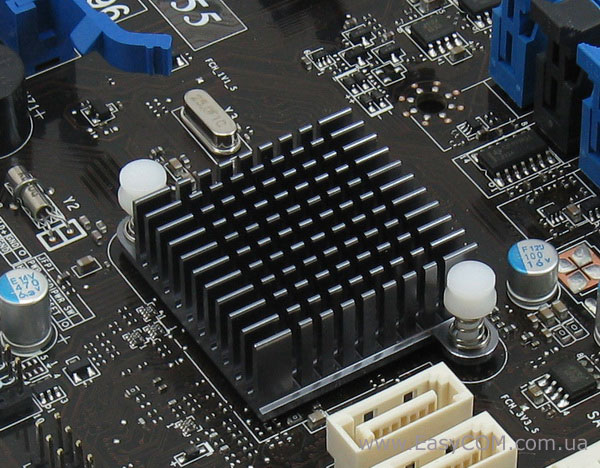

Скрытая под компактным радиатором прогрессивная микросхема AMD A75, которая исполняет функции южного моста, обеспечивает поддержку шести портов SATA 6 ГБ/с с возможностью организации SATA RAID уровней 0, 1, 10 и JBOD, а также имеет интегрированную поддержку четырех портов USB 3.0. Два порта USB 3.0 выведены на интерфейсную панель, а еще два можно вывести на заднюю панель системного блока при помощи идущего в комплекте выносного модуля, подключив его к 19-контактному разъему USB 3.0, который расположен на самой плате.

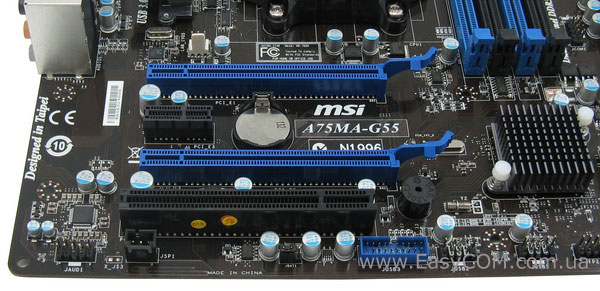

Для подключения карт, обеспечивающих дополнительный функционал, материнская плата MSI A75MA-G55 имеет четыре слота расширения, что является стандартом для форм-фактора MicroATX. В их числе рассматриваемая материнская плата имеет два PEG-слота PCI-Express x16, правда, полноскоростным является только тот, который расположен ближе к процессорному разъему. Ко второму PEG-слоту подведено только 4 линии PCI-E, поэтому использовать его целесообразно для подключения иных карт расширения, а не второй видеокарты. Помимо двух слотов PCI-Express x16 на рассматриваемой плате имеется по одному PCI-Express x1 и PCI.

APU Llano имеет встроенный двухканальный контроллер памяти DDR3, с гарантированной поддержкой модулей, работающих на частотах вплоть до 1866 МГц, правда, как уже было сказано выше, в спецификациях MSI A75MA-G55 максимальная поддерживаемая частота памяти по каким-то причинам ограничена 1600 МГц. Ошибка это или нет, мы проверим ниже, когда доберемся до тестирования платы.

APU обеспечивает максимально возможный объем банков памяти, равный 64 ГБ, добиться которого можно установив четыре модуля емкостью 16 ГБ. В этой же области печатной платы можно заметить разъемы COM и TPM, которым не хватило места в нижней части материнской платы.

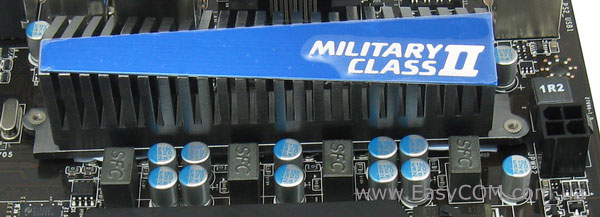

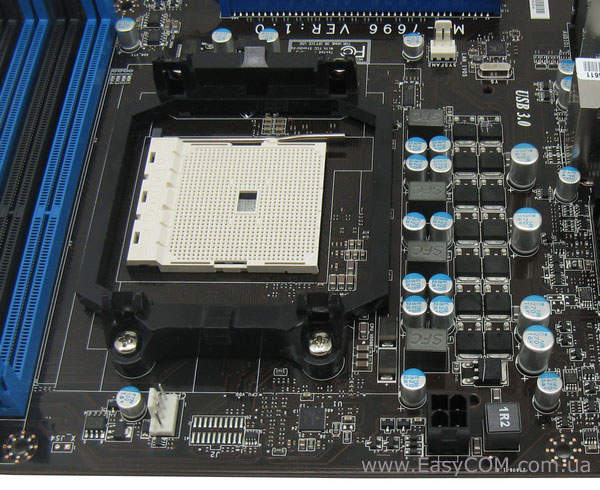

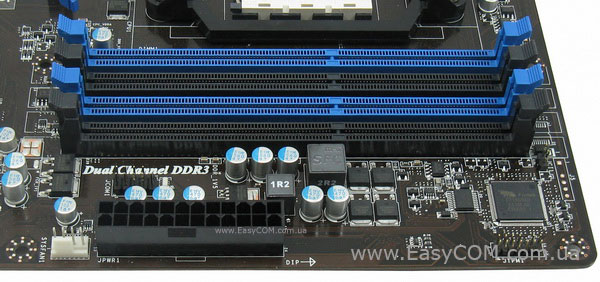

Для подачи энергии на APU на материнской плате MSI A75MA-G55 используется простой  четырехфазный стабилизатор питания, энергия на который подается при помощи 4-контактного разъема ATX12V, а в качестве ШИМ-контроллера используется микросхема ASL6328. Малое количество фаз стабилизатора, с одной стороны, не способствует проведению оверклокерских экспериментов на ASUS F1A75-M, но, с другой стороны, компоненты, из которых построен узел питания, отличаются высокой надежностью при обычных условиях эксплуатации, так как, по заявлению производителя, все они отвечают требованиям, предъявляемым к военной электронике, в соответствии с фирменной концепцией «Military Class II». В состав элементной базы входят: танталовые конденсаторы, дроссели с ферритовым сердечником, высококачественные твердотельные конденсаторы. Таким образом, можно предположить, что такая конфигурация системы питания более ориентирована на надежность и долгий срок службы, нежели на разгон, что в классе, к которому принадлежит материнская плата MSI A75MA-G55, является достоинством.

Для охлаждения нагревающихся элементов материнской платы MSI A75MA-G55 используется два алюминиевых радиатора: скромный радиатор на микросхеме AMD A75, крепящийся на пластиковых защелках, и более массивный радиатор, которых охлаждает силовые элементы стабилизатора питания процессора и использует более надежное винтовое крепление. Наиболее высокая температура во время тестирования материнской платы была зафиксирована на радиаторе южного моста и составляла 47°C, что является вполне приемлемым значением.

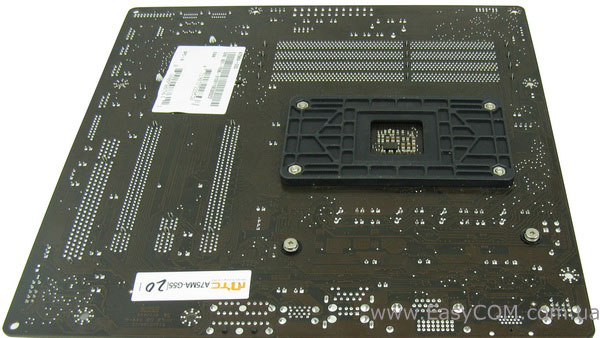

Обратная сторона рассматриваемой материнской платы примечательна крупной опорной пластиной из пластмассы, которая придает дополнительную жесткость рамке для крепления процессорного кулера.

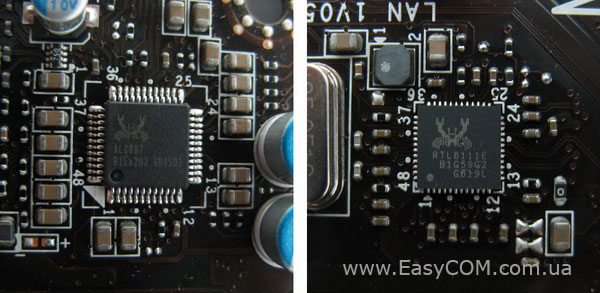

Звуковая подсистема MSI A75MA-G55 основана на HDA-кодеке 8-канального звука Realtek ALC887, а для поддержки сетевых соединений служит гигабитный LAN-контроллер RTL8111E.

На интерфейсную панель материнской платы MSI A75MA-G55 выведены следующие порты и разъемы:

  • 1 x PS/2 (клавиатура/мышь);
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x LAN (RJ45) порт;
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 8-канальный аудио выход.

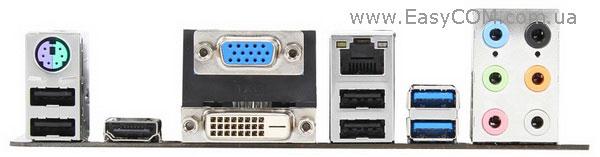

Для вывода изображения со встроенного в APU видеоядра имеется сразу три наиболее распространенных видеоинтерфейса, используемых для подключения как цифровых, так и аналоговых дисплеев. Некоторым недостатком рассматриваемой материнской платы является отсутствие возможности получения отдельно цифрового аудиосигнала, тем более что плата имеет достаточно приличный 8-канальный встроенный аудиокодек – разъемы S/PDIF отсутствуют как на интерфейсной панели, так и на самой плате.

Для организации дополнительного охлаждения внутри системного блока на материнской плате MSI A75MA-G55 имеется один 4-контактный и один 3-контактный разъемы под системные вентиляторы.

EFI BIOS

Материнская плата MSI A75MA-G55 в качестве предзагрузчика использует вариацию EFI BIOS, которая основана на интерфейсе Aptio разработки AMI. Интерфейс Aptio отличается от графических оболочек других производителей тем, что он более всего похож на ту BIOS, которую мы привыкли видеть до появления EFI, при этом настройки можно производить при помощи мышки.

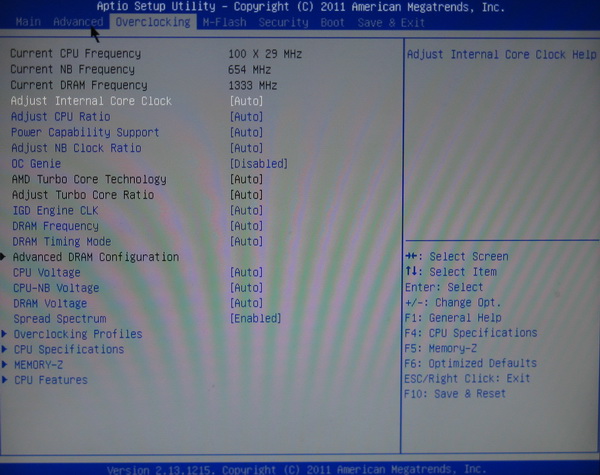

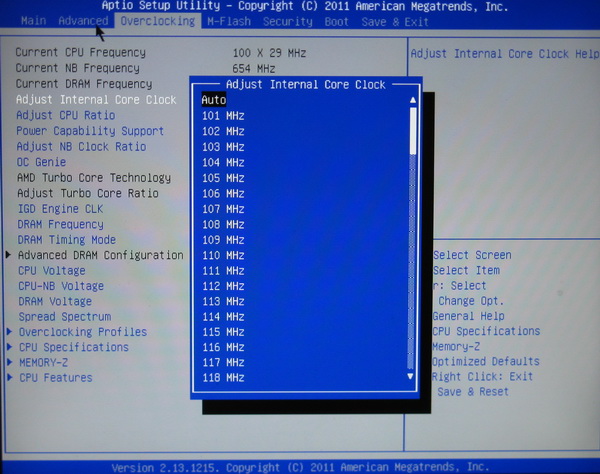

Все предназначенные для разгона настройки, которых, кстати, минимальное количество, сосредоточены в разделе «Overclocking». Для удобства восприятия, мы свели их в таблицу.

Параметр

Название пункта меню

Диапазон

Шаг

Множитель APU

Adjust CPU Ratio

16 – 36

1

Частота APU, МГц

Adjust Internal Core Clock

100 – 200

1

Множитель контроллера памяти

Adjust NB Clock Ratio

5,5 – 9,75

0,25

Частота интегрированного видеоядра

Adjust IGD Frequency

400 – 2000

1

Частота памяти, МГц

DRAM Frequency

DDR3 800

DDR3 1066

DDR3 1333

DDR3 1600

DDR3 1866



Тайминги памяти

CAS, 1T/2T Command Timing, RAS to CAS, Row Precharge, TwTr, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS





Напряжение на APU, В

CPU Voltage

1,38 – 1,97

0,01

Напряжение на встроенном контролере памяти, В

CPU-NB Voltage

1,1 – 1,42

0,01

Напряжение памяти, В

DRAM Voltage

1,37 – 1,9

0,01

Напряжение на южном мосте, В

SB 1.1V Voltage

1,1 – 1,4

0,01

Визуально в EFI материнской плате имеется очень хороший арсенал опций и настроек, необходимых для разгона вычислительных и графических блоков APU. Как и для многих плат с разъемом Socket FM1 частоту тактового генератора предполагается плавно изменять от 100 до 200 МГц с шагом 1 МГц.

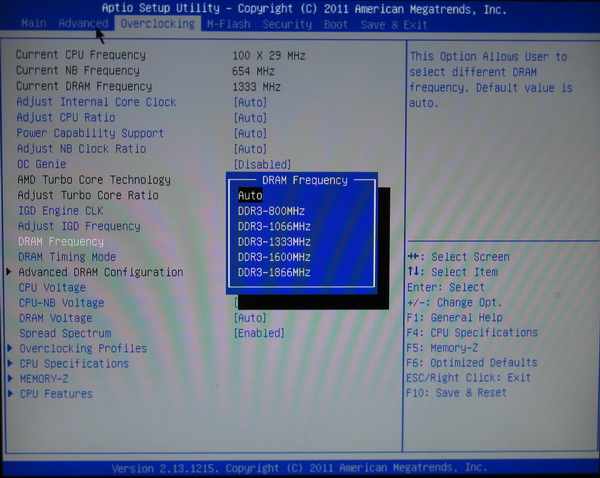

В пункте «DRAM Frequency» доступна для выбора частота памяти DDR3 1866 МГц, однако, при установке соответствующих модулей памяти и выборе данного значения, система запускаться отказалась.

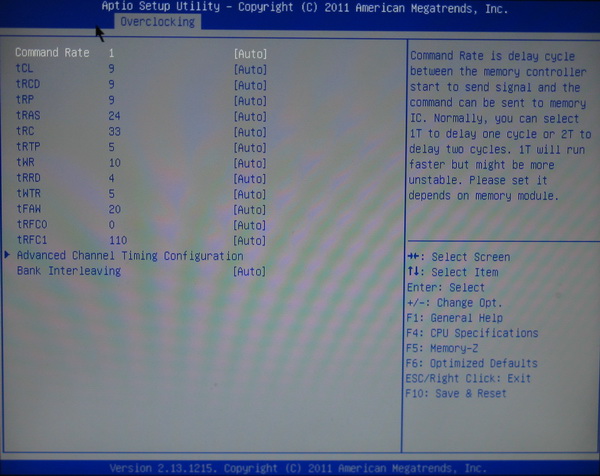

Пункт «Advanced DRAM Configuration» открывает доступ к регулировкам таймингов и подтаймингов оперативной памяти.

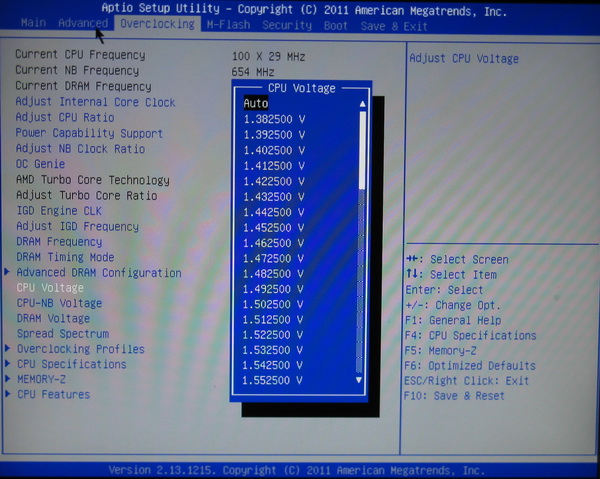

Возможности по регулировке напряжений также вполне достаточные для приемлемого разгона– можно изменять напряжение на процессорной части APU, встроенном в APU контроллере памяти и самих модулях оперативной памяти.

Также в EFI материнской платы MSI A75MA-G55 предусмотрен разгон интегрированного графического процессора в настройке «Adjust IGD Frequency».

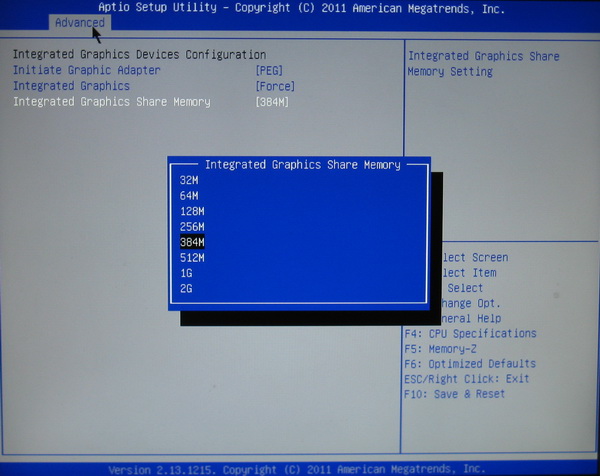

А выбор объема оперативной памяти под нужды интегрированного ядра осуществляется уже в другом разделе EFI - «Advanced».

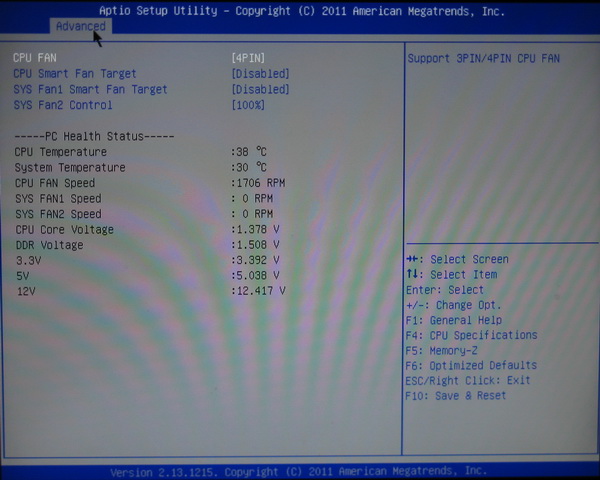

EFI BIOS материнской платы MSI A75MA-G55 предлагает стандартные возможности по осуществлению мониторинга основных параметров системы, в разделе «Advanced» можно следить за:

  • температурой материнской платы и процессора;
  • скоростью вращения процессорного кулера и корпусного вентилятора;
  • напряжением на ядре процессора и модулях памяти;
  • напряжением на линиях питания +12В, +5В и +3,3В.

Кроме того, в данном разделе можно активировать функцию автоматической регулировки скорости вращения вентилятора процессорного кулера и корпусных вентиляторов, которые имеют различные режимы интенсивности.

Утилиты и разгон

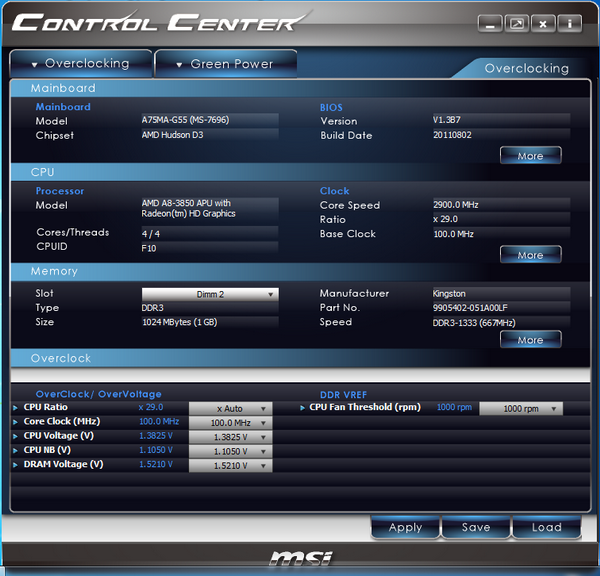

Стандартная утилита для разгона и мониторинга «MSI Control Center» компании MSI поддерживает материнскую плату MSI A75MA-G55. Но, к сожалению, еще не до конца отлаженная EFI BIOS не позволила показать утилите свои возможности в полной мере. Изменение частоты тактового генератора как при помощи EFI, так и в утилите всего на 1 МГц приводило к невозможности старта или зависанию. На этом все другие эксперименты с разгоном у нас закончились.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD A8-3850 APU (2,9 ГГц, Radeon HD 6550D, Socket FM1)

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

AMD Radeon HD 6550D, встроенная в AMD A8-3850

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic M12II-500, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

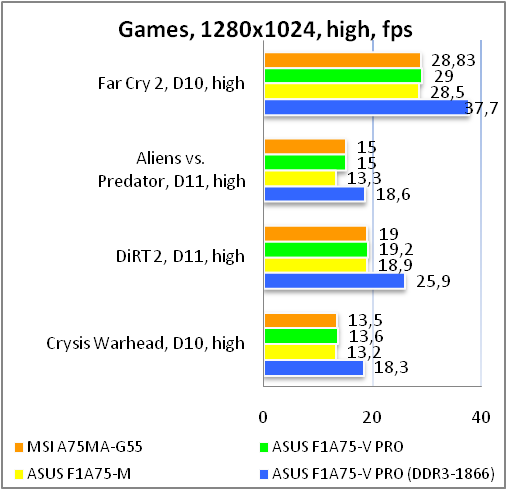

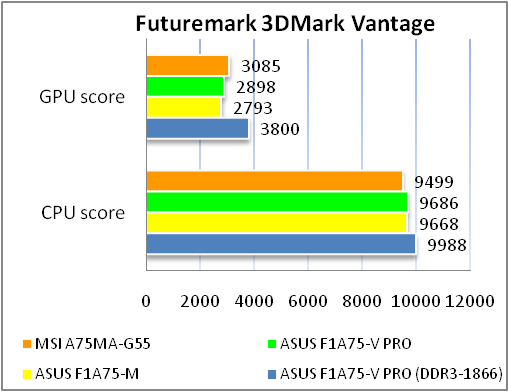

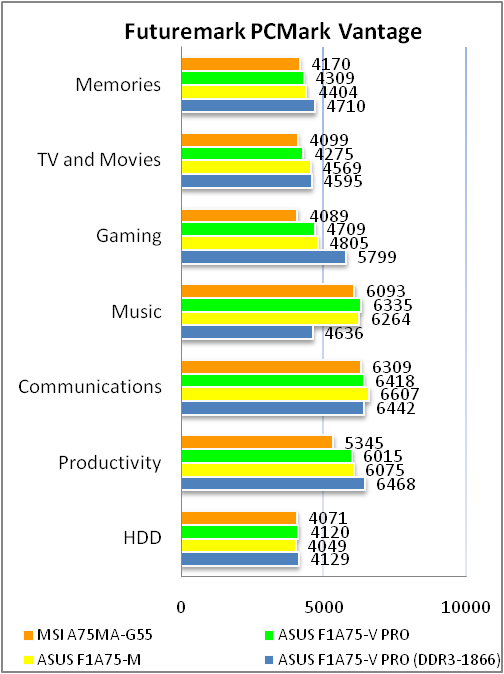

Результаты тестов:

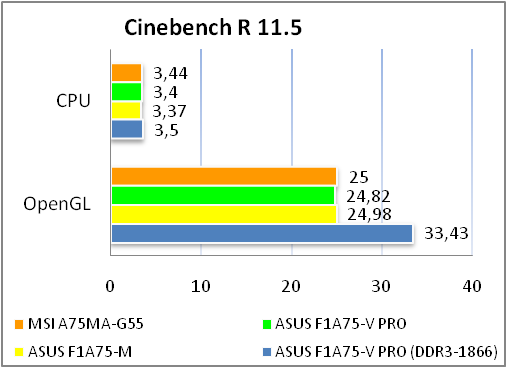

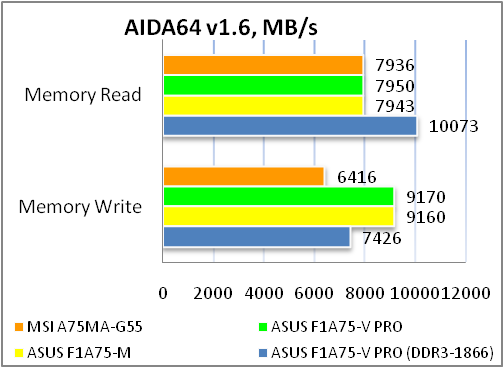

В номинальном режиме работы в плане производительности материнская плата практически нигде не уступает аналогичным решениям, о чем свидетельствуют результаты тестов.

Тестирование звукового тракта на основе кодека Realtek ALC887

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.19, -0.21

Хорошо

Уровень шума, дБ (А)

-85.7

Хорошо

Динамические диапазон, дБ (А)

85.7

Хорошо

Гармонические искажения, %

0.129

Средне

Гармонические искажения + шум, дБ(A)

-52.8

Плохо

Интермодуляционные искажения + шум, %

0.250

Средне

Взаимопроникновение каналов, дБ

-83.8

Очень хорошо

Интермодуляции на 10 кГц, %

0.258

Средне

Общая оценка



Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.10, -0.17

Очень хорошо

Уровень шума, дБ (А)

-86.2

Хорошо

Динамические диапазон, дБ (А)

86.4

Хорошо

Гармонические искажения, %

0.0030

Отлично

Гармонические искажения + шум, дБ(A)

-76.9

Средне

Интермодуляционные искажения + шум, %

0.017

Очень хорошо

Взаимопроникновение каналов, дБ

-79.4

Очень хорошо

Интермодуляции на 10 кГц, %

0.016

Очень хорошо

Общая оценка



Очень хорошо

Звуковой кодек Realtek ALC887, который лежит в основе аудиоподсистемы рассматриваемой материнской платы, получил общую оценку «очень хорошо», это говорит о том, что кодек получил достаточно качественную обвязку.

Выводы

Материнская плата MSI A75MA-G55 видится достаточно хорошей основой функционального медиацентра на APU AMD Fusion. Из ее оснащения можно выделить поддержку трех популярных видеовыходов - VGA, DVI и HDMI, а также поддержку четырех портов USB 3.0 и шести SATA 6.0 ГБ/c. В остальном функциональная сторона материнской платы MSI A75MA-G55 мало чем уступает решениям конкурентов этого класса и форм-фактора MicroATX. Кроме того, собранная на компонентах «Military Class II», теоретически она должна обладать большей надежностью и стабильностью. В тоже время возможности разгона системы и использование более быстрой оперативной памяти, в частности режима DDR3-1866, в текущей версии EFI оставляют желать лучшего. Хотя с большой вероятностью можно предположить, что этот досадный недостаток будет исправлен в будущем, коррекцией прошивки, так как компания MSI всегда очень трепетно относилась к возможностям разгона и оптимизации производительности своих решенийях.

Достоинства:

  • сравнительно доступная цена;
  • качественный и надежный узел питания процессора;
  • наличие трех наиболее популярных видеоинтерфейсов (VGA, DVI, HDMI);
  • удобный интерфейс EFI BIOS;
  • четыре порта USB 3.0;
  • шесть портов SATA 6.0 ГБ/с;

Недостатки:

  • протестированная версия EFI не позволяла увеличивать частоту тактового генератора;
  • плата не работает с модулями DDR3 1866 МГц;
  • отсутствие возможности независимого вывода цифрового аудиосигнала со встроенного аудиокодека;

Особенности:

  • наличие портов COM, LPT и TPM;
  • низкая практическая ценность второго слота PCI-Express x16, работающего в режиме x4.


Авторы: Дмитрий Исаев, Дмитрий Масюк

Выражаем благодарность украинскому представительству компании Micro-Star Int'l Co.,Ltd. за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Kingston, Noctua и Sea Sonic за предоставленное для тестового стенда оборудование.

Статья прочитана раз(а)
Опубликовано : 17-10-2011
