Обзор и тестирование материнской платы MSI B450 TOMAHAWK: в погоне за скальпами конкурентов
06-08-2018
Уже не первый год на рынке присутствуют сразу несколько линеек игровых материнских плат от компании MSI, а именно ARSENAL GAMING, PERFOMANCE GAMING и ENTHUSIAST GAMING, которые продолжают пополняться новинками после выхода новых чипсетов от Intel или AMD. Не стала исключением и ситуация со стартом продаж новых моделей на чипсете среднего уровня AMD B450 с поддержкой разгона. Поскольку наибольший интерес представляют решения из нижнего ценового сегмента, то мы решили начать знакомство со свежими материнскими платами с младшей линейки MSI ARSENAL GAMING.
Первой к нам на тестирование приехала модель MSI B450 TOMAHAWK формата ATX, призванная заменить на рынке очень успешную MSI B350 TOMAHAWK. На момент подготовки обзора ее средняя стоимость составляет порядка $125, а средний ценник предшественницы опустился до $105. Давайте же выясним, какие возможности предлагает MSI в данном ценовом сегменте.
Спецификация
Модель |
MSI B450 TOMAHAWK |
Чипсет |
AMD B450 |
Процессорный разъем |
Socket AM4 |
Поддерживаемые процессоры |
AMD Ryzen / APU AMD Ryzen |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3466 МГц |
Слоты расширения |
1 x PCI Express 3.0 x16 (AMD Ryzen − x16 или APU AMD Ryzen − x8) 1 x PCI Express 2.0 x16 (х4) 3 x PCI Express 2.0 x1 |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4) 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Realtek RTL8111H (10/100/1000 Мбит/с) |
Звуковая подсистема |
8-канальный Realtek ALC892 |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
1 x разъем вентилятора CPU (4-контактный) 1 x разъем подключения водоблока СВО (4-контактный) 4 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевые радиаторы на элементах подсистемы питания Алюминиевый радиатор на чипсете |
Внешние порты I/O |
1 x PS/2 Combo 1 x HDMI 1 x DVI-D 1 x RJ45 2 x USB 2.0 2 x USB 3.1 Gen 1 1 x USB 3.1 Gen 2 Type-C 1 x USB 3.1 Gen 2 Type-A 6 x аудиопортов |
Внутренние порты I/O |
1 x USB 3.1 Gen 1 2 x USB 2.0 1 x COM 1 x TPM |
BIOS |
128 Mбит Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 2.8 |
0Форм-фактор |
ATX 305 x 244 мм |
Сайт производителя |
MSI |
Упаковка и комплектация
Материнская плата поставляется в картонной коробке со стильным оформлением в темных тонах и хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

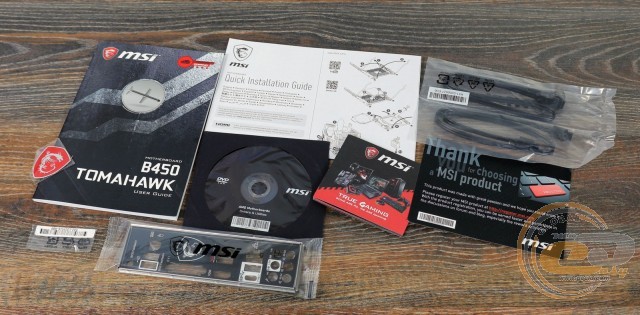

В коробке мы обнаружили вполне стандартный набор аксессуаров, а именно:
- диск с драйверами и утилитами;
- набор бумажной документации;
- два кабеля SATA;
- заглушку интерфейсной панели.
Дизайн и особенности платы

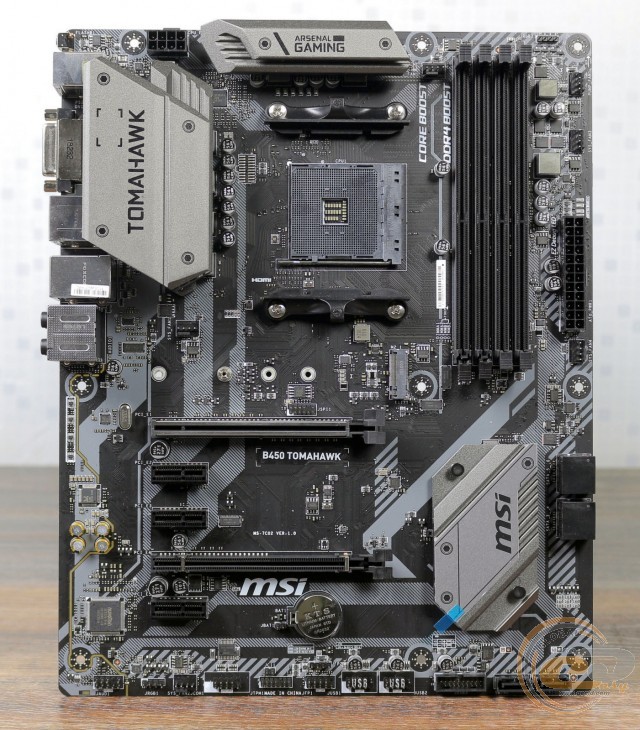

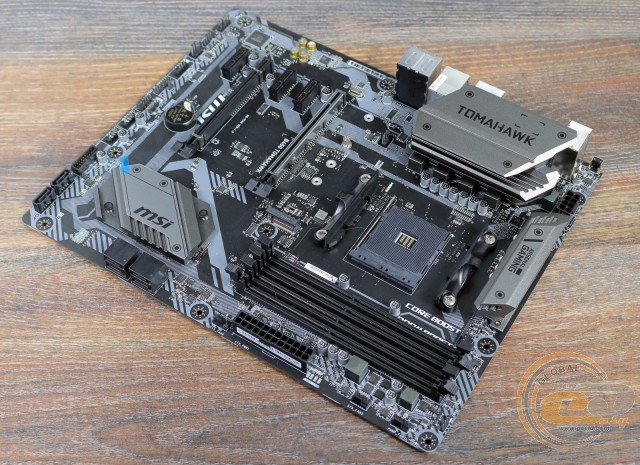

В основу новинки легла печатная плата формата ATX (305 x 244 мм) черного цвета с приятным и ненавязчивым узором. Также в строгом стиле выполнены и радиаторы системы охлаждения, которые выделяются на общем фоне только своей нестандартной формой. В целом дизайн MSI B450 TOMAHAWK должен понравиться большинству потенциальных покупателей, среди которых присутствуют приверженцы строгого стиля в оформлении своих систем.
Любителям же разнообразия придется по душе LED-подсветка, которая заключается в наличии восьми светодиодов на правой стороне печатной платы и двух колодок для светодиодных лент. Управление и синхронизация иллюминации с другими комплектующими происходит при помощи технологии MSI Mystic Light.
Что же касается компоновки, то она выполнена на высоком уровне, и никаких серьезных проблем с удобством сборки системы у вас не возникнет.
Взглянув на обратную сторону печатной платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что радиаторы на элементах подсистемы питания закреплены при помощи винтов, а на чипсете − пластиковыми клипсами.

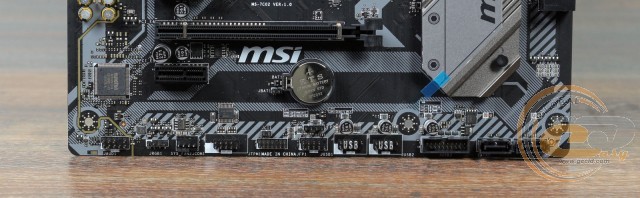

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, разъем для светодиодной ленты, порты COM и TPM, две колодки подключения передней панели, разъем для подключения системного вентилятора, а также три колодки для подключения интерфейсов USB: две для USB 2.0 и одна USB 3.1 Gen1.
Всего на MSI B450 TOMAHAWK силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.1 Gen 1, то их всего четыре: два внутренних и два на интерфейсной панели.

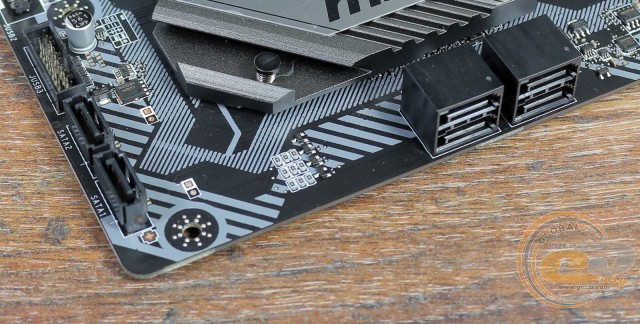

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и шестью портами SATA 6 Гбит/с. Отметим, что при установленном накопителе M.2, два из шести портов SATA («SATA5» и «SATA6») будут отключены.
Системная плата MSI B450 TOMAHAWK оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 3466 МГц. Максимальный объем памяти может достигать 64 ГБ, и она может работать в двухканальном режиме, чего будет достаточно для большинства поставленных задач.

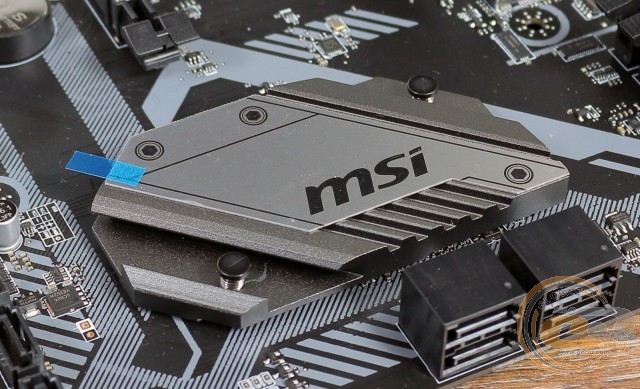

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 41°C;
- радиатор охлаждения элементов подсистемы питания – 43°C (при разгоне − 48°C);
- дроссели подсистемы питания – 48°C (при разгоне − 62°C).
Одним из улучшений в новых материнских плата компании MSI является увеличение площади радиаторов. И полученные результаты явно указывают на хорошую эффективность их работы, что свидетельствует о правильном подборе материалов и их конструкции.

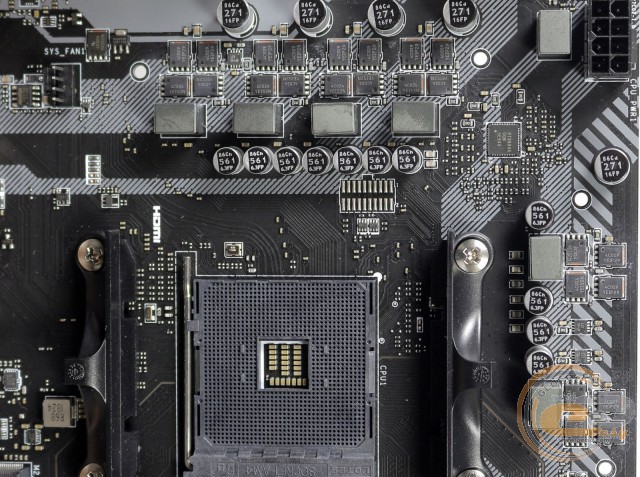

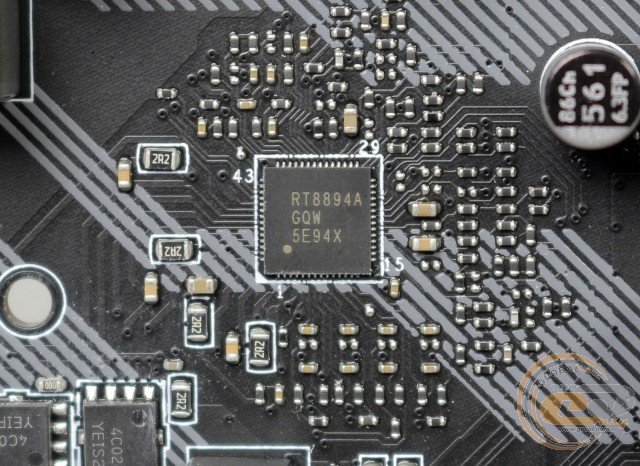

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере RT8894А производства Richtek Technology. Элементная база новинки набрана при помощи качественных комплектующих в соответствии с фирменным дизайном Military Class 4. В ее состав вошли твердотельные конденсаторы, ферритовые дроссели и транзисторы 4C024N и 4C029N от ON Semiconductor.
Для расширения функциональности у пользователя есть в распоряжении пять слотов:
- PCI Express 3.0 x16 (в режиме х16 или x8);
- PCI Express 2.0 x1;
- PCI Express 2.0 x1;
- PCI Express 2.0 x16 (в режиме х4);
- PCI Express 2.0 x1.
Для организации графической подсистемы есть два слота PCI Express x16, один из которых (с усиленной металлической конструкцией) подключен к процессору и всегда использует 16 линий PCI Express 3.0 (или 8 линий при установке APU AMD Ryzen), тогда как второй использует только 4 чипсетные линии. При установке пары видеокарт, они будут работать по не самой оптимальной схеме х16+х4, которая к тому же поддерживается только для графических ускорителей на основе GPU компании AMD.
