Обзор и тестирование материнской платы MSI B75MA-P45

Мы продолжаем знакомиться с бизнес-ориентированными решениями от MSI. Не так давно в нашей тестовой лаборатории побывала полноформатная материнская плата MSI B75A-G43. Сегодня же мы рассмотрим более компактное решение, подходящее для сборки компактных офисных «рабочих лошадок». Перед тем, как перейти непосредственно к обзору, предлагаем вам ознакомиться с подробными характеристиками использованного чипсета.

Не лишним будет напомнить, что основными особенностями Intel B75 Express является: гарантированная поддержка процессоров семейств Intel Sandy Bridge и Ivy Bridge, портов SATA 6 Гбит/с и USB 3.0, шины PCI, а также ряда технологий, которые существенно облегчают администрирование, устранение неполадок и защиту информации на рабочих станциях.

Сегодня мы знакомимся с материнской платой MSI B75MA-P45, которая выполнена в форм-факторе Micro-ATX и позиционируется производителем как компактное и доступное решение для бизнеса. Стоит отметить, что в модельном ряду MSI, по состоянию на лето 2012 года, присутствуют три материнских платы на чипсете Intel B75 Express. Для более наглядного сравнения предлагаем ознакомиться с приведенной ниже сравнительной таблицей:

Нужно также отдельно отметить, что MSI B75A-G43 выделяется не только форматом, но и поддержкой концепции «Military Class III», которая предусматривает использование высококачественных компонентов, а именно тонкопленочных танталовых конденсаторов, а также дросселей с ферритовыми сердечниками. Остальные две платы являются практически идентичными, за исключением некоторых отличий, которые указанны в таблице.

Также стоит отметить, что все три платы, как и большая часть продуктов на базе чипсета Intel B75 Express, оснащаются программно-аппаратным пакетом Intel Small Business Advantage, который включает следующие функции:

• Резервирование и восстановление данных в автоматическом режиме с помощью фирменных утилит, запуск которых возможно запланировать на внерабочее время (Auto Backup);
• Энергосберегающая опция (Energy Saver) позволяет настроить схему энергопотребления компьютера, чтобы снизить затраты на электроэнергию, а также установить расписание включения и выключения ПК;
• PC Health Center — решение, способное заметно упростить администрирование и обслуживание офисных компьютеров благодаря возможности планирования и запуска всех необходимых операций в заданное время без вмешательства пользователя или системного администратора;
• Функция Software Monitor позволяет осуществлять мониторинг за работой антивирусных приложений, а в случае нарушения их работы, система может автоматически направлять уведомления пользователю об ошибке;
• Функция Intel Wireless Display при использовании фирменного Wi-Fi модуля Intel обеспечивает поддержку подключения беспроводных дисплеев к системной плате MSI B75A-G43;
• Опция под названием USB Blocker, как можно догадаться из названия, позволяет блокировать подключение нежелательных USB-устройств к ПК, что поможет избежать несанкционированного копирования информации.

А сейчас предлагаем перейти непосредственно к обзору материнской платы MSI B75MA-P45:

Спецификации материнской платы MSI B75MA-P45:

Упаковка и комплектация

Упаковка материнской платы MSI B75MA-P45 оформлена в привычном для компании MSI стиле: коробка из плотного картона с полиграфией, выполненной в сдержанной цветовой гамме. На лицевой части основное внимание сфокусировано на технологии «Easy & Smart», которая сочетает в себе такие преимущества, как:

• «Дружественный» интерфейс BIOS – «ClickBIOS II»;
• Разгон системы нажатием одной кнопки - «OC Genie 2»;
• Оптимизация работы портов USB для использования с игровой мышью;
• Функция экспорта и импорта пользовательских профилей разгона с внешнего USB накопителя.

Также на упаковке повторно отмечена поддержка технологии автоматического разгона «OC Genie 2», которая за одну секунду позволяет разогнать компьютерную систему с помощью нажатия всего одной кнопки во входящей в комплект фирменной утилите. Стоит отметить, что примененный на материнской плате чипсет не поддерживает увеличение множителя на процессоре, соответственно, разгон осуществляется при помощи небольшого увеличения опорной частоты, частоты встроенного видеоядра и частоты памяти, что в итоге даст совсем небольшой прирост скорости.

На обратной стороне коробки производитель детально описал фирменную концепцию «Easy & Smart», а также поместил подробную спецификацию платы и фотографию интерфейсной панели.

Комплект поставки стандартный. В комплекте с MSI B75MA-P45 поставляется:

• Документация;
• Диск с драйверами и утилитами;
• Два SATA- шлейфа;
• Заглушка интерфейсной панели.

Дизайн и особенности платы

Дизайн материнской платы MSI B75MA-P45 типичный для Micro-ATX моделей компании. Плата основана на текстолите коричневого цвета. Общее цветовое оформление достаточно скучное, но для материнской платы для бизнеса это не критично. Компоновка платы выполнена грамотно, никаких серьезных недостатков в ходе тестирования не обнаружено. Из мелких негативных особенностей можно отметить не самое удобное расположение колодки подключения выносной панели с портами USB 3.0, которую расположили в нижней части платы. Более уместно она бы смотрелась на правой стороне текстолита. Все остальные порты и разъемы размещены на оптимальных местах, разъемы подключения питания размещены на краях платы, что будет удобно при прокладке проводов и кабелей в системном блоке.

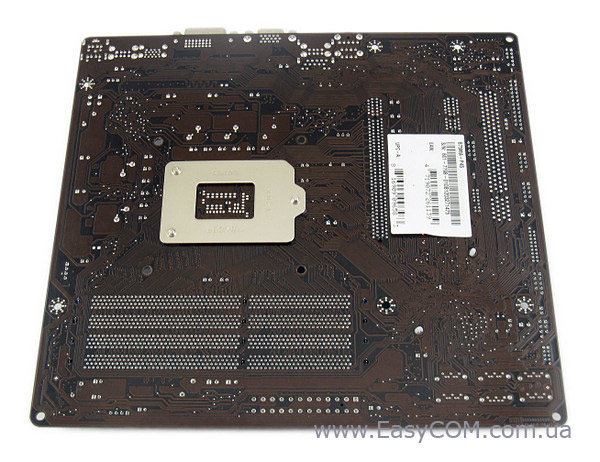

Несмотря на небольшой размер платы, все компоненты без проблем уместились на лицевой поверхности. На обратной стороне расположена усилительная пластина разъема Socket LGA1155 производства Lotes, обеспечивающая возможность установки достаточно мощных систем охлаждения, которые могут пригодиться при длительной работе и высоких вычислительных нагрузках на процессор.

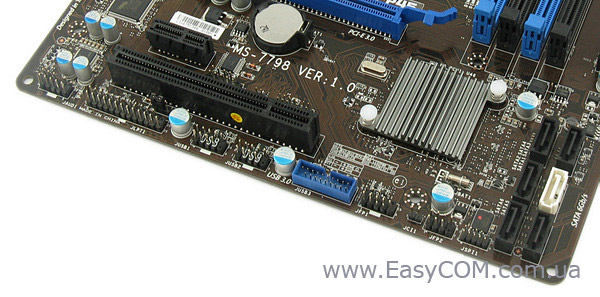

В нижней части материнской платы расположены разъемы подключения внутренних портов USB. Всего же на плате реализовано восемь портов USB 2.0: 4 на интерфейсной панели и 4 внутренних. Рядом расположены колодки подключения передней панели, аудио разъемов фронтальной панели, порты COM и LPT, а также порт для подключения модуля TPM. Как мы уже упоминали ранее, колодка подключения выносной панели с двумя портами USB 3.0 (в комплекте не поставляется) также расположена в нижней части платы. Всего же на плате реализовано четыре порта USB 3.0: 2 на интерфейсной панели и 2 внутренних.

На правой стороне материнской платы, перпендикулярно ее поверхности, расположены шесть портов SATA. Пять портов SATA 3 Гбит/с черного цвета и один SATA 6 Гбит/с белого цвета, все они реализованы силами чипсета Intel B75 Express. Порты расположены на достаточном отдалении от слотов PCI Express, так что даже наиболее длинные платы расширения не смогут затруднить подключение накопителей. Немного выше 24-х контактного разъема питания расположен один из двух «коннекторов» для подключения системных вентиляторов.

Системная плата MSI B75MA-P45 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах 1600/1333/1066 МГц в номинальном режиме и до 2400 МГц в разгоне. Максимальный объем памяти может составлять 32 ГБ, чего должно быть достаточно в большинстве случаев. Частоты от 1600 МГц и выше, доступны только при установке процессора от Intel третьего поколения, выполненного по 22 нм процессу.

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета. Закреплен радиатор при помощи пластиковых клипс на пружинках.

В процессе тестирования платы температура не превышала 47°C, что является достаточно неплохим результатом для материнской платы, которая не предназначена для разгона.

Расположение Socket LGA1155 и опорной пластины стандартно. Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов.

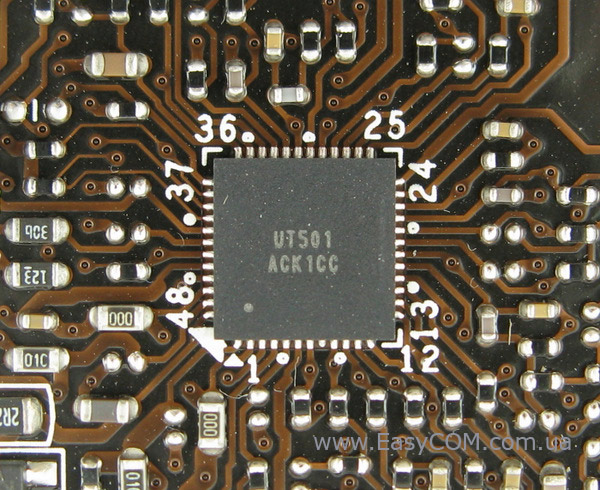

Сам преобразователь основан на ШИМ-контроллере UT501, который поддерживает активное переключение фаз питания для повышения уровня КПД.

Для питания MSI B75MA-P45 предназначены основной 24-х и дополнительный 4-контактный разъемы.

Возможности расширения функциональности материнской платы MSI B75MA-P45 вполне достойные, как для Micro-ATX продукта, предназначенного для бизнес-сегмента. В наличии один слот для установки графического адаптера - PCI-Express 3.0. x16. Поскольку возможности чипсета Intel B75 Express позволяют выводить изображение со встроенного в процессор видеоядра, то слот PCI-Express может быть использован и для установки иных карт расширения. Также расширение функциональности материнской платы возможно за счет одного слота PCI-Express х1 и одного PCI. Стоит отметить, что в отличие от «топового» Intel Z77 Express, чипсет для корпоративных пользователей поддерживает шину PCI без применения дополнительных контроллеров.

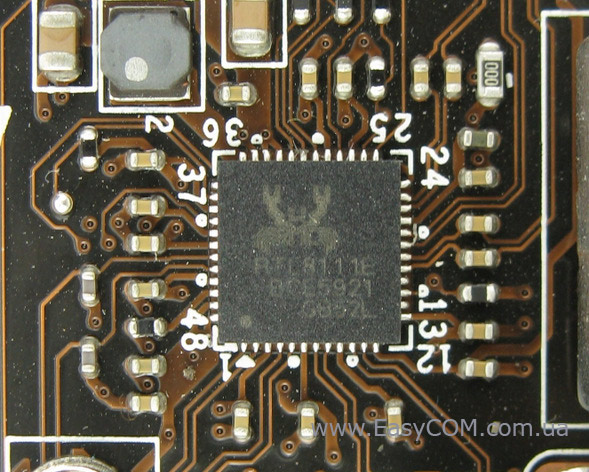

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111E.

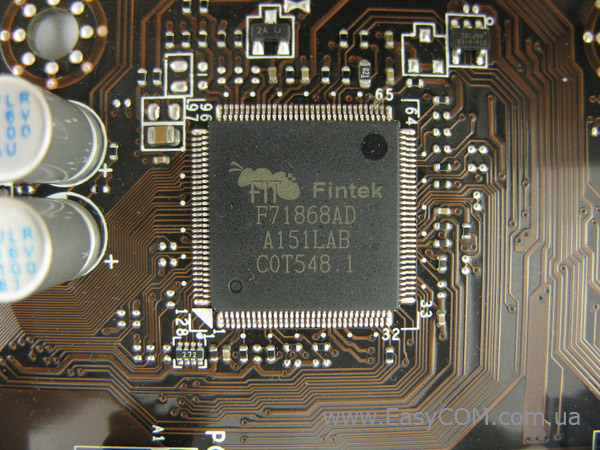

Возможности Multi I/O обеспечены микросхемой Fintek F71868AD, которая управляет портами PS/2, работой системных вентиляторов, а также обеспечивает мониторинг.

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

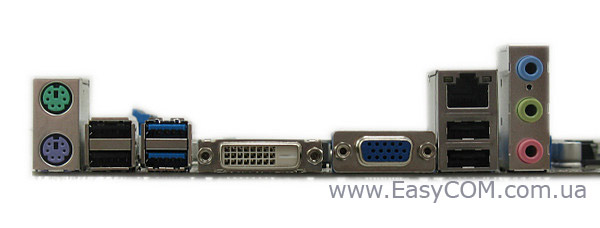

На интерфейсную панель материнской платы MSI B75MA-P45 выведены следующие порты:

• 1 x DVI-D;
• 1 x VGA;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 x USB 2.0;
• 3 x Аудио портов;
• 2 x PS/2 (клавиатура и мышь).

Как видим, конфигурация внешних портов достаточна для комфортного использования системы, особенно если принять во внимание бизнес-ориентированность платы. Из относительных недостатков можно отметить отсутствие видеовыхода HDMI, не говоря уже о DisplayPort, относительно небольшое количество портов USB 3.0, наличие всего трех аналоговых аудиовыходов и отсутствие S/PDIF out.

Материнская плата MSI B75MA-P45 оснащена тремя разъемами для подключения вентиляторов, один из которых служит для питания вентилятора системы охлаждения процессора, два других предназначены для подключения системных вентиляторов. Четырьмя контактами, помимо разъема для процессорного вентилятора, может похвастаться лишь один из двух разъемов для системных вентиляторов.

UEFI BIOS

На материнской плате MSI B75MA-P45 используется обновленная версия фирменного предзагрузчика ClickBIOS II, основанного на интерфейсе UEFI. ClickBIOS II от MSI отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки.

Как видно, поддерживается сохранение пользовательских настроек BIOS в шести различных вариантах, так же поддерживается загрузка необходимого профиля с USB накопителя.

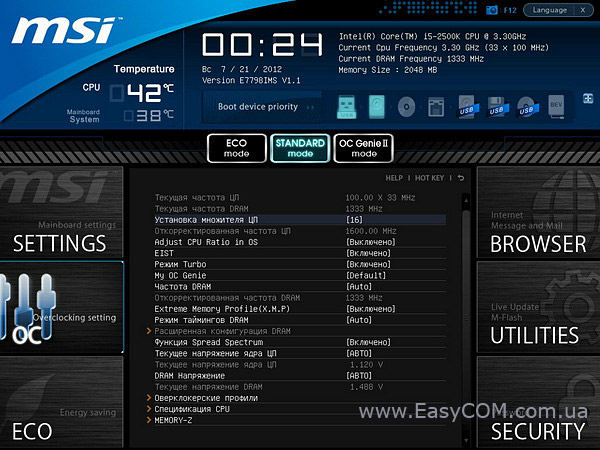

Доступ к управлению процессорными технологиями и турбомножителями открывается в пункте «CPU Features» раздела «OC».

Также в наличии широкие возможности по настройке таймингов и подтаймингов оперативной памяти.

В связи с примененным чипсетом, возможности ручной настройки параметров и напряжения питания основных узлов платы ограничены.

Все параметры, доступные к изменению пользователем, сведены в таблицу:

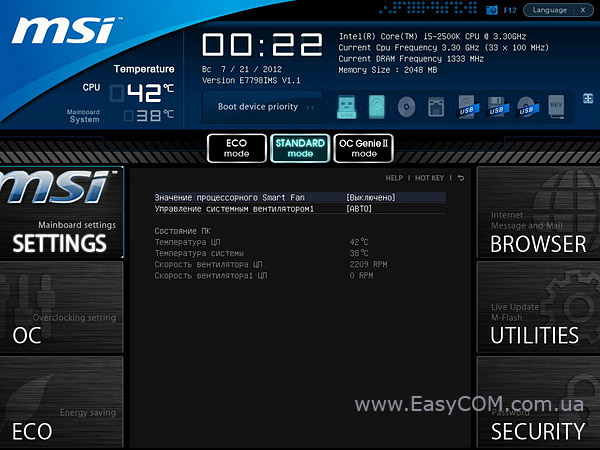

В разделе «Settings» открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую скорость вращения вентиляторов.

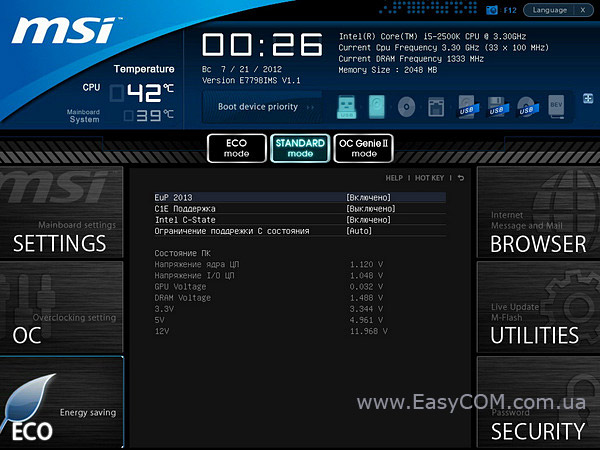

Также не обошлось без отдельного раздела мониторинга, в котором можно следить за:

• напряжением на ядре процессора;
• напряжением на графическом ядре;
• напряжением на модулях памяти;
• напряжением на линии питания +12В, +5В и +3,3В.

Отдельно стоит отметить возможность снятия «скриншотов» прямо в BIOS.

Тестирование

Для проверки возможностей материнской платы использовалось следующее оборудование:

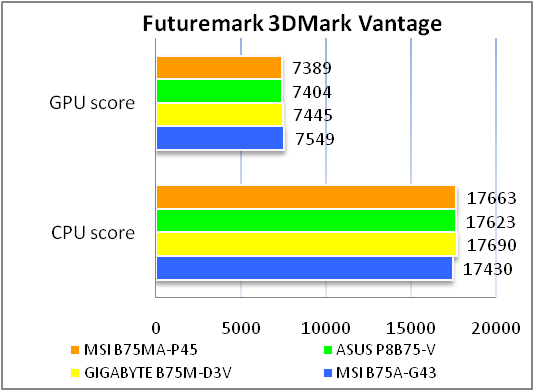

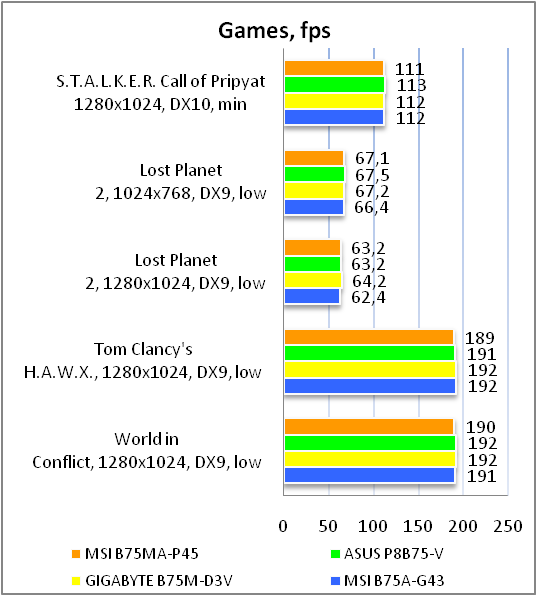

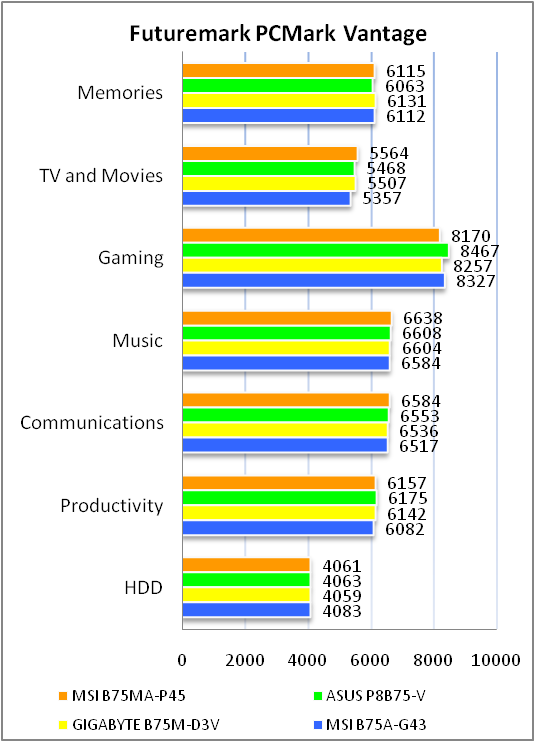

Результаты тестов:

В процессе тестирования MSI B75MA-P45 показала производительность на уровне с конкурентами. В целом, исходя из результатов тестирования, можно сделать вывод о качественном уровне исполнения платы и хорошей оптимизации BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленный аудиокодек Realtek ALC887 обеспечивает достаточное качество звука для повседневного использования.

Выводы

Материнская плата MSI B75MA-P45, основанная на новом чипсете Intel B75 Express для бизнес-аудитории, полностью готова к работе с новыми процессорами линейки Intel Ivy Bridge. Данная материнская плата, при средней стоимости в 78 долл. США, является отличным бюджетным решением для применения в компаниях малого и среднего бизнеса.

Из преимуществ платы стоит отметить доступную стоимость, поддержку практически всех современных портов, таких как SATA 6 Гбит/с для подключения SSD-диска, а также вполне достаточное количество портов USB 3.0. Из поддерживаемых технологий можно отметить поддержку пакета Intel Small Business Advantage и большого количества фирменных технологий MSI, таких как «MSI ClickBIOS II» и «OC Genie 2».

К отличительным особенностям можно отнести поддержку устаревших, но все еще используемых в корпоративном сегменте портов COM и LPT.

Из неприятных особенностей можно отметить неудобное расположение колодки подключения выносной панели с портами USB 3.0, неудобное подключение многоканальных аудиосистем и скромный комплект поставки. Критических недостатков в процессе тестирования замечено не было.

Достоинства:

• доступная стоимость;
• поддержка USB 3.0 и наличие порта SATA 6 Гбит/с;
• поддержка пакета Intel Small Business Advantage;
• программное обеспечение от MSI и достаточный набор фирменных технологий;
• поддержка портов COM и LPT.

Особенности:

• отсутствует поддержка устаревших интерфейсов FDD, IDE;
• неудобное подключение многоканальных аудиосистем;
• отсутствие поддержки eSATA,HDMI и DisplayPort.

Выражаем благодарность украинскому представительству компании MSI за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Intel, Kingston, MSI и SeaSonic за предоставленное для тестового стенда оборудование.
