Обзор и тестирование материнской платы MSI H55-GD65

Недавно мы рассматривали новую линейку материнских плат от MSI под процессорный разъем LGA1156 и модель MSI H55M-E33 в частности. В той статье мы бегло пробежались по всем моделям линейки, а подробно успели рассмотреть только MSI H57M-ED65 на старшем чипсете Intel H57 Express. Настало время продолжить серию обзоров и рассмотреть более детально оставшиеся модели.

Сегодня пришел черед первой полноформатной платы от MSI на основе набора системной логики Intel H55 Express. Встречайте - MSI H55-GD65.

Упаковка, спецификация и комплектация

Плата поставляется в картонной коробке, окрашенной в красно-белые тона. Оформлена она достаточно строго, но изыскано. Расположенные в верхней части коробки логотипы уведомляют нас о примененном наборе логики и типах поддерживаемых процессоров. Здесь же есть логотип технологии CrossFireX. Из фирменных технологий на лицевую сторону производитель вынес логотипы EUP (технологии энергосбережения) и ОС GENIE (технологии авторазгона).

Обратная сторона коробки более подробно описывает особенности платы. Основными достоинствами данной модели производитель считает технологию OC GENIE и использование силовых транзисторов с интегрированным драйвером DrMOS - данные особенности объединены красной рамкой под единым названием Xtreme Speed. Особенности материнских плат MSI серии DrMOS мы уже рассматривали, а вот технологию OC GENIE еще нет - постараемся сделать это в данном обзоре. Менее агрессивно, без выделения красным фоном, производитель упоминает о функции Direct OC (аппаратный разгон в реальном времени) и системе охлаждения на тепловых трубках. Также, обратная сторона коробки содержит спецификацию и фотографию задней панели платы.

Спецификация:

Модель	MSI H55-GD65
Поддерживаемы процессоры	Socket LGA 1156 Intel Core i3/Intel Core i5 (Lynnfeld и Clarkdale)/ Intel Core i7.
Набор системной логики	Intel H55 Express
Тип поддерживаемой памяти	4 x DIMM, до 16 ГБ, DDR3 2133/2000/1600/1333/1066 MГц Поддержка двухканального режима. Поддержка X.M.P. (eXtreme Memory Profile).
Слоты расширения	2 х PCI Express 2.0 x16 (x16 и x4) 2 x PCI Express x1 2 x PCI
Технологии объединения видеокарт	AMD (ATI) CrossFireX (x16 + x4)
Дисковая подсистема	Набор системной логики:  - 6 x SATA 3Гб/с Чип JMicron 363:  - 1 х IDE до 2 PATA-устройств  - 1 x SATA 3 Гб/с
Поддержка LAN	Гигабитный контроллер Realtek RTL8111DL
Звуковая подсистема	8-канальный аудио-кодек Realtek ALC889
IEEE 1394	VIA VT6308P (до двух портов, один на задней панели)
USB	12 х USB2.0/1.1 портов (6 на задней панели и 6 через выносной на заднюю панель модуль)
Внешние порты I/O	1 x PS/2 комбинированный порт для клавиатуры или мышки 1 х оптический S/PDIF выход 1 x LAN (RJ45) порт 1 х порт HDMI 1.3а 1 x порт D-Sub 1 х порт DVI 6 x USB 2.0/1.1 портов 1 х eSATA порт 1 х IEEE1394a порт 6 х аудио разъемы
Внутренние порты I/O	1 х 24-контактный разъем питания ATX 1 х 8-контактный разъем питания ATX 3 x разъема USB для поддержки 6 USB-портов 1 x IDE разъем 7 x SATA портов 1 х разъем IEEE1394a 1 x разъем кулера CPU 4 x разъемов для кулеров корпуса 1 x кнопка OC GENIE 1 х разъем COM-порта 1 x разъем LPT-порта 1 х S/PDIF выход 1 х перемычка сброса настроек BIOS 1 х кнопка включения 1 х кнопка сброса 2 х кнопки управления базовой частотой системной шины Разъем системной панели
BIOS	8 Mб AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.5, ACPI 2.0a
Размеры, мм	305 х 225 (ATX)
Сайт производителя	www.msi.com Свежие версии драйверов и BIOS можно скачать со страницы поддержки.

Все цены на MSI H55-GD65

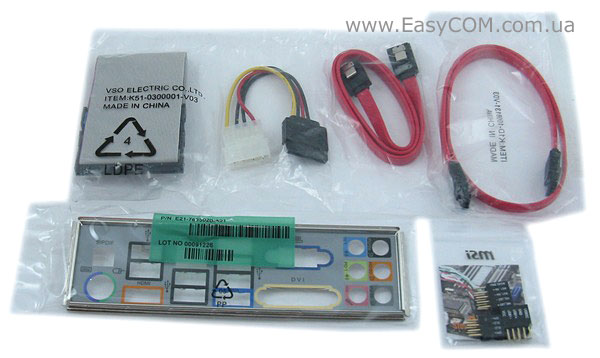

Исходя из спецификации, мы видим перед собой типичную материнскую плату на основе набора логики Intel H55 Express. Однако благодаря полноразмерному форм-фактору она предлагает расширенный набор интерфейсных разъемов. Основное достоинство – шесть слотов расширения: по два для PCI, PCI-e x1 и PCI-e x16 устройств. Пара последних слотов поддерживает организацию связок видеокарт в режиме CrossFireX. Также MSI H55-GD65 может похвастаться дополнительным портом SATA 3 Гб/с (всего семь портов), двумя портами IEEE 1394a (один на задней панели, второй выводится через внешний модуль), а также устаревшими, но все еще иногда нужными портами COM и LPT. Стоит отметить весьма неплохой набор разъемов. Теперь отвлечемся от сухой спецификации и перейдем к живому продукту – открываем коробку и кроме самой материнской платы извлекаем из нее следующий набор:

• руководство пользователя;
• руководство по встроенной ОС Winki;
• буклет быстрой установки;
• диск с ПО и драйверами;
• руководство по фирменному ПО HDDBackup;
• шлейф IDE;
• переходник питания Molex=>SATA;
• два SATA-кабеля;
• заглушка на заднюю панель корпуса;
• колодки для упрощения подключения платы.

Ну что ж, ничем действительно особым комплект поставки не выделятся, но все необходимое присутствует. Кабелей SATA, правда, могло бы быть и побольше, хотя бы четыре, учитывая, что портов на плате аж семь. А вот переходник питания вещь архиважная – за него производителю отдельное спасибо. Приятная мелочь – лицензионная и достаточно функциональная фирменная утилита HDDBackup. Она поможет вам сохранять резервные копии системы без надобности использовать стороннее платное ПО. Мы уважаем производителей, которые поставляют со своими продуктами достаточно качественное, функциональное и бесплатное ПО. Это значительно облегчает жизнь конечным пользователям.

Рассмотрим строение платы более детально.

Общий вид материнской платы MSI H55-GD65 достаточно внушительный. Не последнюю роль в этом играет стильное оформление в холодных тонах: черный, синий и серебристый цвета. Ощущения уверенности в надежности добавляет достаточно массивная система охлаждения. По традиции рассмотрим основные узлы платы.

Околопроцессорное пространство имеет вполне классическую компоновку. Система охлаждения хоть и выглядит объемной, но на самом деле не создает препятствий для установки габаритных кулеров благодаря своей приплюснутой форме.

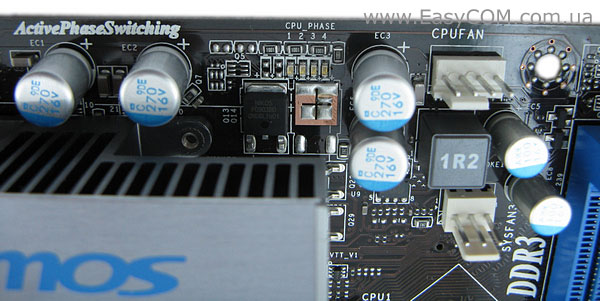

Над верхним радиатором есть четыре светодиодных индикатора, которые отображают загрузку фаз питания процессора в режиме реального времени. Это фирменная технология AcrivePhaseSwitching (APS). Исходя из количества индикаторов, можно сделать вывод о схеме питания процессора – она четырехфазная.

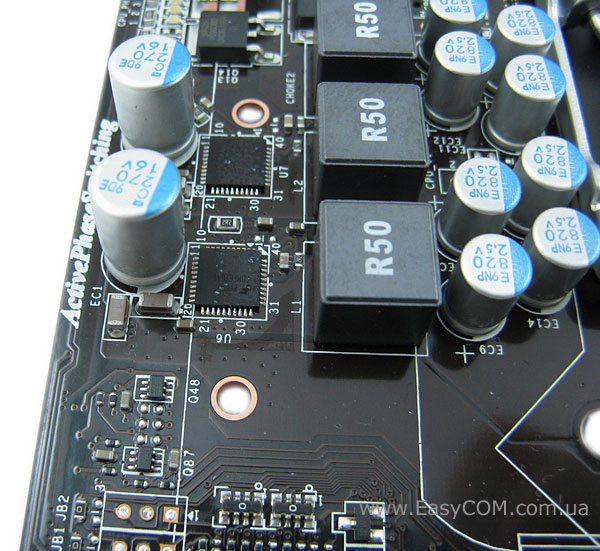

Да, так оно и есть. Сняв систему охлаждения, мы можем наблюдать четыре микросхемы Dr.MOS – по две под каждым радиатором.

Контроль подачи питания возложен на чип uP6213 - четырехфазный ШИМ-контроллер производства uPI Semiconductor Corp.

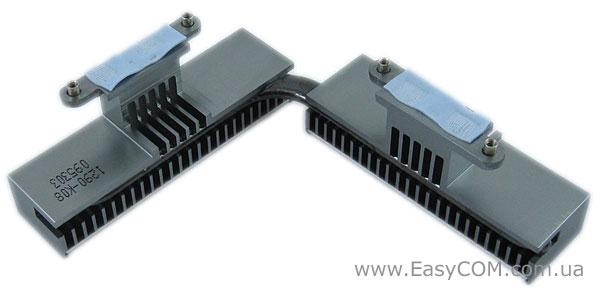

Сняв систему охлаждения, мы можем более детально изучить её конструкцию. В основе лежит сплюснутая 8-мм тепловая трубка, имеющая Г-образную форму. По обоим концам она обжата алюминиевыми радиаторами равной величины. Тепловая трубка покрыта слоем никеля, а в местах контакта с радиаторами используется припой, поэтому от такой системы можно ожидать хорошего теплораспределения. Для улучшения теплоотвода мы рекомендуем (если вы уже сняли систему охлаждения) заменить штатный термоинтерфейс на что-то более эффективное.

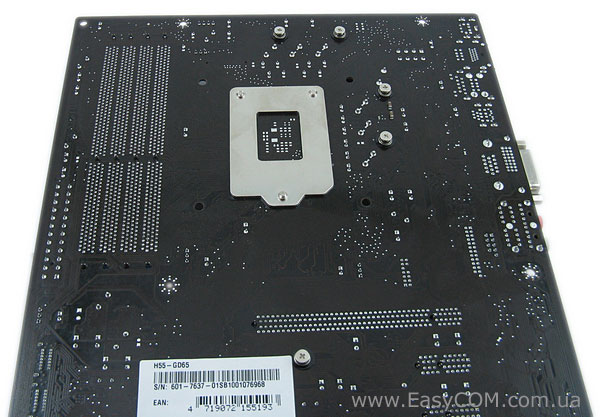

Для фиксации системы охлаждения используется винтовой способ крепления, который обеспечивает простоту в снятии/установке и хороший прижим радиаторов. Опорная пластина процессорного разъема стандартная для Socket LGA1156.

Для дополнительного питания процессора плата оборудована 8-контактным разъемом. Если используется 4-контактный разъем блока питания, то оставшаяся часть контактов может быть закрыта пластиковой крышечкой. Обратите внимание на элементную базу цепи питания материнской платы MSI H55-GD65 – все конденсаторы с твердотельным электролитом, дросселя с ферритовыми сердечниками. Применение именно таких высококачественных компонентов предусматривает технология изготовления материнских плат Dr.MOS.

Подсистема памяти включает в себя четыре слота DIMM, которые могут разместить в себе до 16 ГБ оперативной памяти стандарта DDR3. В режиме разгона производитель гарантирует стабильную работу модулей памяти на частоте вплоть до 2133 МГц. Правее от слотов оперативной памяти расположен основной разъем питания материнской платы. Расположение его достаточно удобное – конфликтов с оборудованием вызывать не должно.

Эргономика портов для подключения накопителей на высшем уровне. Разъем IDE расположен параллельно плоскости платы, что позволит проложить широкий шлейф достаточно компактно. Порты SATA расположены по принципу «золотой середины»: часть из них (четыре) повернуты параллельно плоскости платы, а часть (три) – перпендикулярно. Такой подход предлагает пользователю исключительную гибкость при подключении и прокладке кабелей внутри системного блока.

Сдвинутый чуть вверх ближе к центру платы набор логики (и как следствие радиатор, охлаждающий его) позволил освободить больше места в правом нижнем углу платы. Для данной модели это актуально, потому как здесь расположены кнопки управления и перемычка сброса настроек BIOS. Если с перемычкой все понятно, то вот на кнопках мы остановимся подробней. Внизу платы расположены четыре сенсорные кнопки: включение/выключение, сброс, повышение тактовой частоты системной шины, понижение тактовой частоты системной шины. Последние две кнопки являются фирменной технологией MSI Direct OC. Нажатие этих кнопок позволяет в реальном времени регулировать тактовую частоту системной шины. Срабатывание сенсорных кнопок дублируется миганием соответствующих светодиодов, расположенных над каждой кнопкой. Между сенсорными кнопками расположена обычная. Это кнопка активизации технологии OC GENIE, суть которой заключается в автоматическом разгоне всей системы. Качество реализации данной технологии мы проверим в соответствующем разделе.

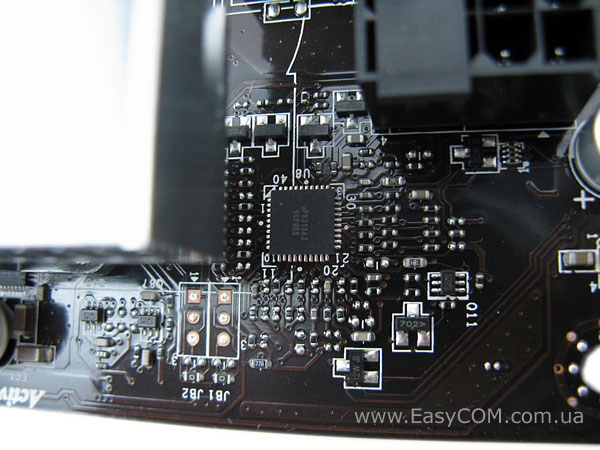

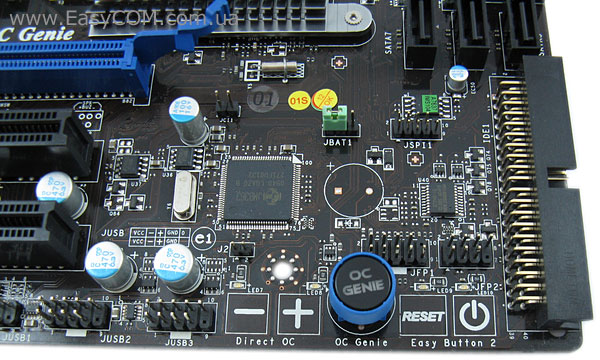

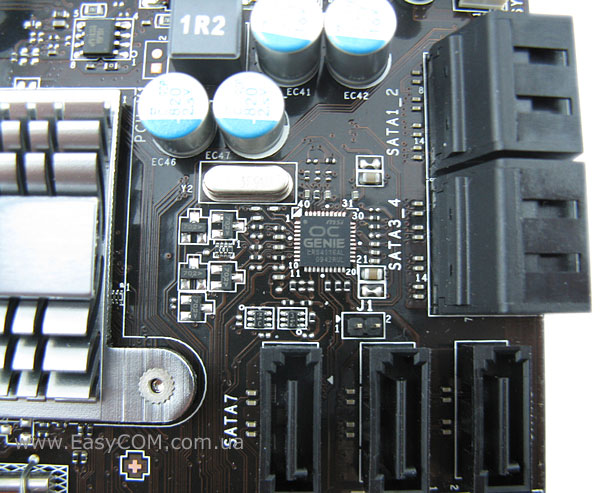

За подбор и контроль параметров разгона отвечает специальный аппаратный чип, расположенный возле портов SATA.

Конфигурация слотов расширения у MSI H55-GD65 очень удачная. Как мы уже отмечали, в наличии по два слота PCI, PCI-e x1 и PCI-e x16. Причем расположены они так, что даже если вы установите две видеокарты с двухслотовой системой охлаждения у вас останутся доступными слот PCI и слот PCI-e x1.

Кстати о габаритных видеокартах. Плата спроектирована таким образом, что длинный видеоускоритель не будет перекрывать доступ к защелкам слотов оперативной памяти и портам SATA.

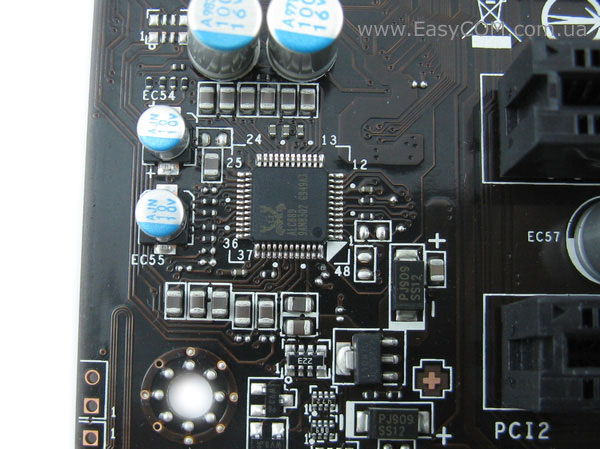

Слева от слотов расширения расположился чип аудиокодека Realtek ALC889. Этот кодек уже доказал, что является одним из лучших на рынке интегрированных решений, поэтому, если его обвязка выполнена качественно, стоит ожидать хороших результатов тестирования и отличной работы.

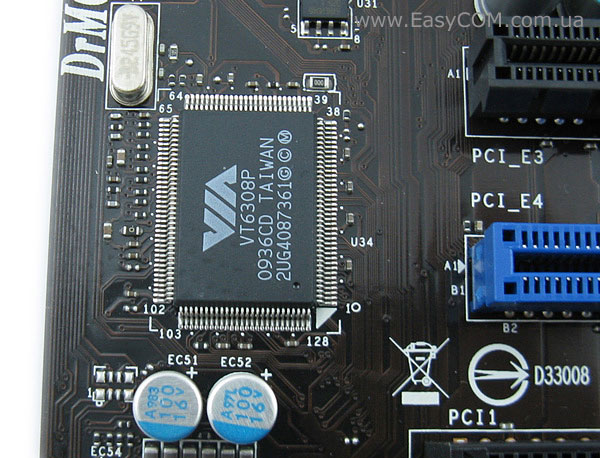

Прямо над аудиокодеком распаян чип VIA VT6308P, отвечающий за реализацию двух портов IEEE 1394a.

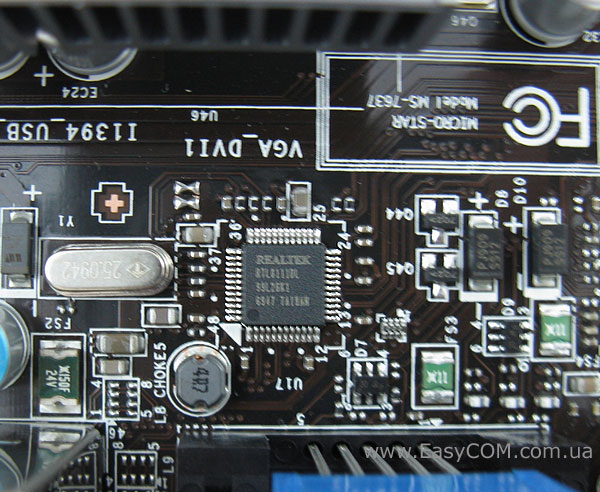

И почти в самом верху платы мы видим чип сетевого гигабитного контроллера Realtek RTL8111DL.

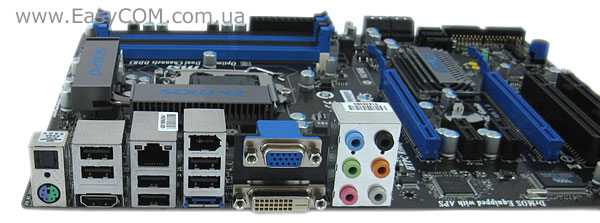

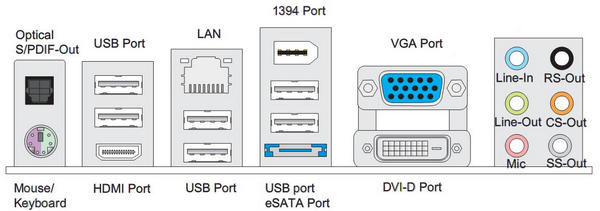

На заднюю панель платы вынесен следующий набор разъемов:

• 1 x PS/2 комбинированный порт для клавиатуры или мышки;
• 1 х оптический S/PDIF выход;
• 1 x LAN (RJ45) порт;
• 1 х порт HDMI 1.3а;
• 1 x порт D-Sub;
• 1 х порт DVI;
• 6 x USB 2.0/1.1 портов
• 1 х eSATA порт;
• 1 х IEEE1394a порт;
• 6 х аудио разъемы.

Приятно отметить наличие всех наиболее актуальных видеовыходов, а также достаточное количество портов USB. Однако, обращаем внимание на наличие только одного разъема PS/2 – очень вероятно, что в случае апгрейда мышку или клавиатуру прийдется покупать новые с интерфейсом USB.

BIOS

BIOS материнской платы MSI H55-GD65 основана на коде от компании AMI.

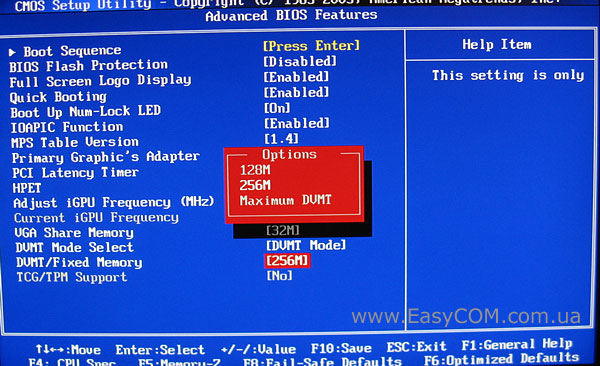

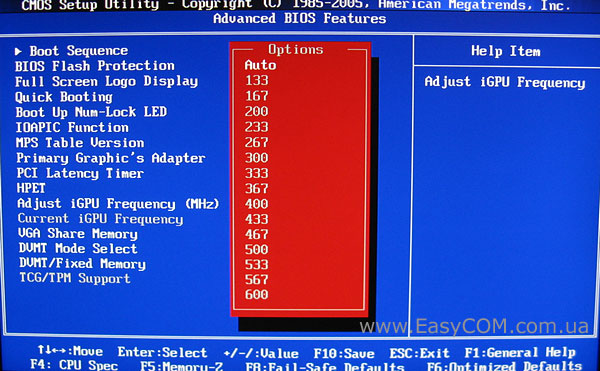

В подменю «Advanced BIOS Features» есть возможность управлять характеристиками встроенного графического адаптера. Частоту ядра можно установить в пределах от 133 до 1333 МГц.

Также, есть возможность установить объем выделяемой из оперативной памяти под нужды видеоадаптера. Возможны значения от 32 до 256 МБ.

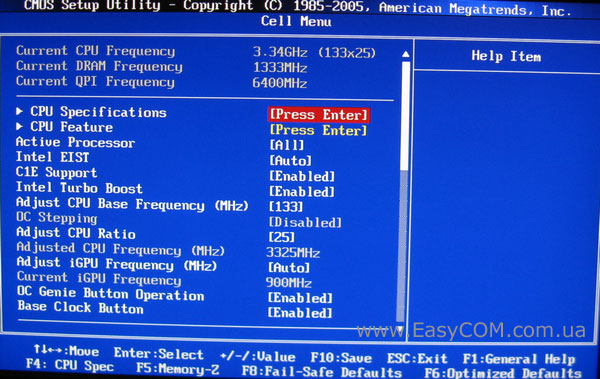

Настройки, касающиеся разгона системы, сведены в подменю «Cell Menu».

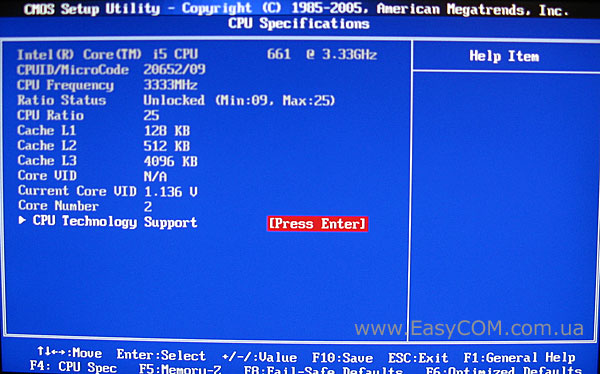

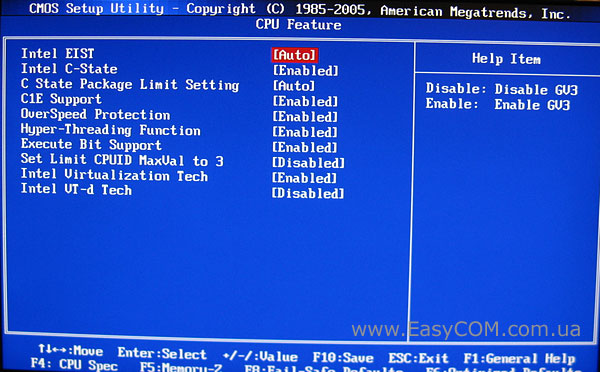

Здесь можно просмотреть спецификацию установленного процессора.

Также в этом разделе можно узнать и список поддерживаемых процессором технологий.

Для облегчения восприятия все настройки, касающиеся разгона, мы свели в таблицу.

Параметр	Название меню	Диапазон	Шаг
Процессорные технологии	Intel SpeedStep Intel Virtualization Intel VT-d C1E Support OverSpeed Protection CPU TM Function Execute Disable Bit Intel HT Tech Intel C-State
Управление активными ядрами процессора	Active Processor Cores	1 - max	1
Опорная частота процессора, МГц	Adjust CPU Base Frequency	100 - 600	1
Множитель процессора	Adjust CPU Ratio	В зависимости от процессора
Опорная частота встроенного графического ядра, МГц	Adjust iGPU Base Frequency	133 - 1333	33
Технологии авторазгона	OC GENIE
Частота шины PCIE, МГц	Adjust PCIE Frequency	90 - 190	1
Множитель оперативной памяти	Memory Ratio	Auto, 3, 4 , 5
Задержки ОЗУ		CAS, RAS to CAS, RAS PRE, RAS ACT, RAS to RAS, REF Cycle, WRITE Recovery, READ to PRE, FOUR ACT WIN DRAM Timing Mode, Round Trip on CHA, Round Trip on CHB WRITE to READ DD/DR/SR, READ to WRITE DD/DR/SR, READ to READ DD/DR/SR, WRITE to WRITE DD/DR/SR
Изменение напряжения на процессоре, В	CPU Voltage	+0,006 - +0,303	0,006
	CPU VTT Voltage	0,47 - 2,038	0,003
Напряжение на чипсете, В	PCH 1.8 (V)	1 - 2,4	0,02
	PCH 1.05 (V)	0,451 – 1,953	0,005
Напряжение на встроенном графическом ядре, В	GPU Voltage	1,3 - 1,448	0,012
Напряжение на модулях памяти, В	DRAM Voltage	0,906 - 1,898	0,007
Контроль амплитуды напряжения процессора, мВ	CPU Amplitude Control	700 - 1000	100
Контроль амплитуды напряжения шины PCI-e , мВ	PCIE Amplitude Control	700 - 1000	100

Настроек для разгона вполне достаточно, да и пределы их регулирования не заставят вас чем-то ограничиваться.

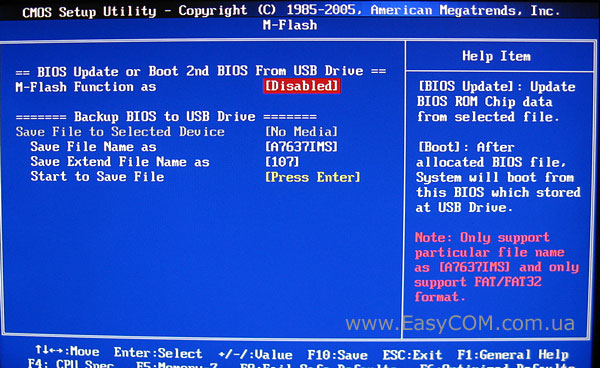

Материнская плата MSI H55-GD65, как и вся новая линейка плат от MSI, поддерживает технологию M-Flash, которая позволяет сохранять резервные копии прошивки BIOS на USB-накопители.

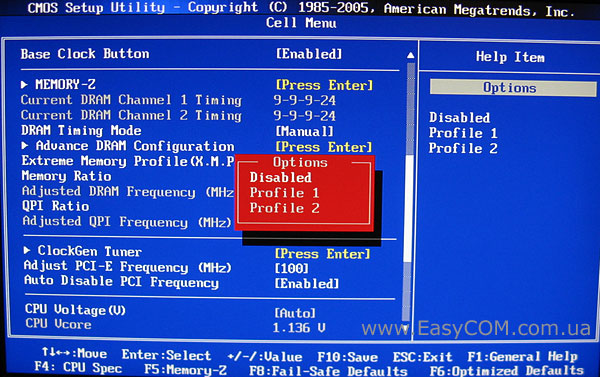

Подсистема памяти поддерживает режим X.M.P. – установив соответствующие модули памяти, вы можете выбирать один из режимов их работы (обычно это номинальный режим и разогнанный).

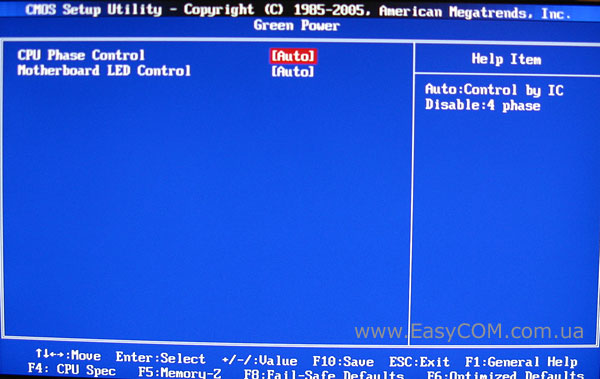

В подменю «Green Power» можно включить/отключить технологию активного переключения фаз питания процессора, а также включить или отключить светодиодные индикаторы.

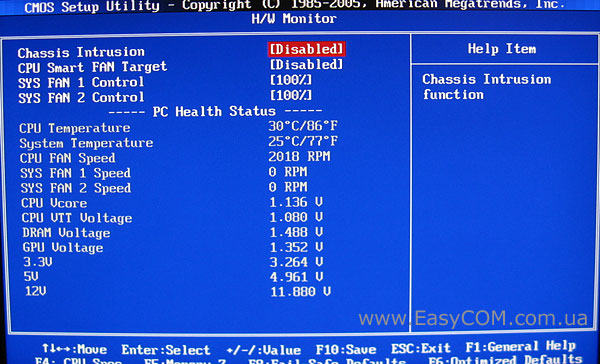

В подменю «H/W Monitor» можно контролировать напряжение и температуру основных компонентов системы. Также здесь есть возможность управлять скоростью вращения установленных вентиляторов. Для корпусных вентиляторов с 3-контактным разъемом есть три возможных режима работы: на 50, 75 и 100% от номинальных оборотов. Для 4-контактного вентилятора процессорного кулера предусмотрен режим постепенного увеличения оборотов в зависимости от температуры процессора. Вы можете выставить пороговое значение температуры в диапазоне от 40 до 70 ⁰С с шагом 5 ⁰С. Обратите внимание, что, несмотря на то, что к материнской плате MSI H55-GD65 можно подключить до четырех корпусных вентиляторов, контроль скорости вращения возможен только на двух из них.

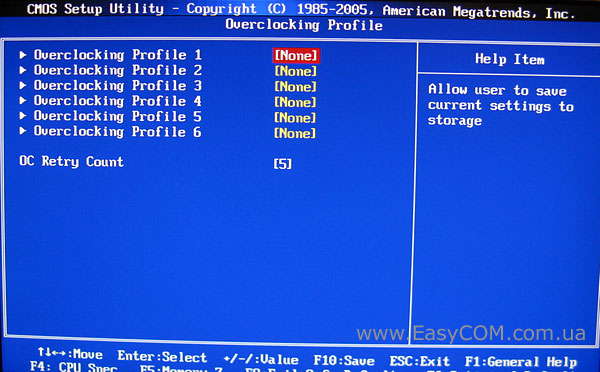

Подменю «Overclocking Profile» позволит сохранить до шести наборов настроек BIOS, и быстро переключатся между ними.

Разгон

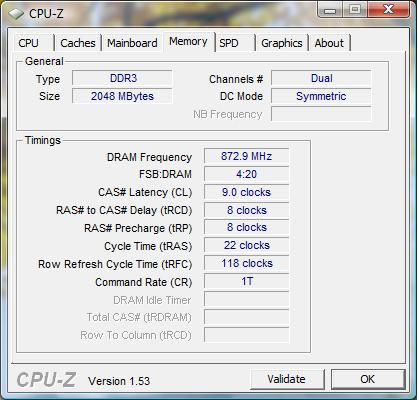

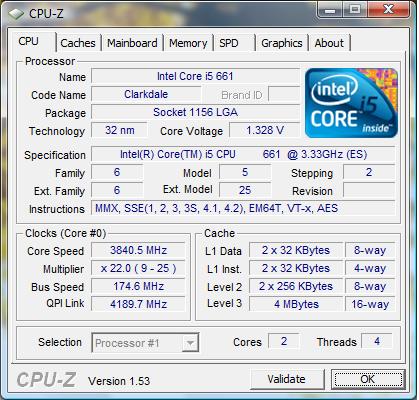

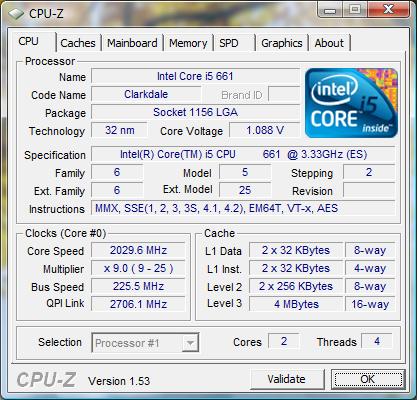

В ручном режиме нам удалось покорить частоту системной шины в 225 МГц (+69%). Это один из лучших результатов для материнских плат на основе Intel H55 Express. Температура радиаторов на силовых транзисторах и наборе логики не поднималась выше 39 ⁰С даже при продолжительной стресс-нагрузке. Вывод один – системы питания и охлаждения платы выполнены качественно и работают эффективно.

Также мы протестировали работу технологии OC GENIE. Суть её проста - требуется всего лишь нажать специальную кнопку при выключенной системе, после чего плата сама произведет настройку параметров и заработает в разогнанном режиме. В данном случае материнская плата разогнала процессор до 3,8 ГГц, но при этом она повысила напряжение питания на процессоре, встроенном контроллере памяти и модулях оперативной памяти. Причем в таком режиме плата блокирует возможность вручную изменить напряжение на вышеперечисленных компонентах. В итоге, пользователям, решившим использовать функцию OC GENIE, следует ожидать увеличения тепловыделения. Поэтому данную технологию рекомендуем использовать лишь обладателям эффективных систем охлаждения процессора и при наличии хорошей вентиляции внутри системного блока.

Еще одно предостережение при использовании данной технологии. Как видим на скриншоте выше, при активации OC GENIE наблюдается достаточно сильный разгон памяти, однако для увеличения стабильности плата самостоятельно повысила напряжение на модулях до 1,71 В, что приемлемо далеко не для всех модулей памяти, да и контроллера процессора.

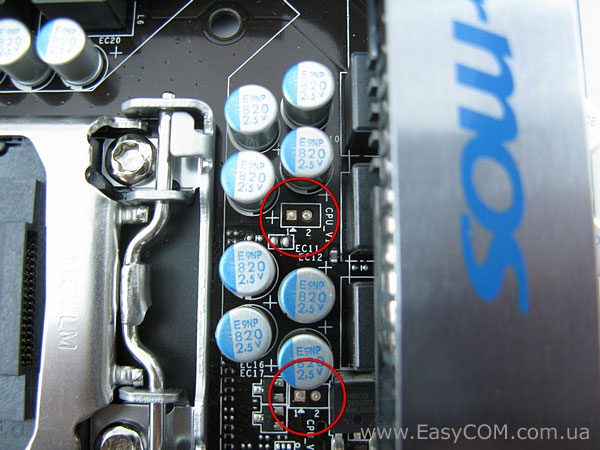

Для продвинутых оверклокеров на материнской плате MSI H55-GD65 есть контрольные точки для измерения напряжения на процессоре и встроенном контроллере памяти с помощью мультиметра.

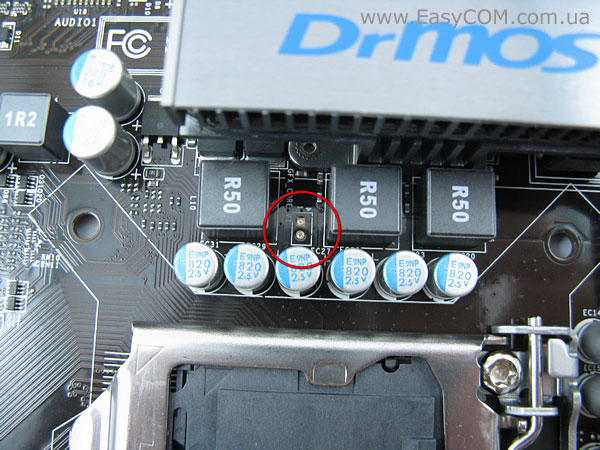

Такая же возможность есть и для измерения напряжения на встроенном графическом ядре. Поэтому данную плату могут использовать и настоящие энтузиасты.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор	Intel Core i5-661 (LGA1156, 3,33 ГГц, L3 4 МБ)
Кулер	Scythe Kama Angle Rev. B
Оперативная память	2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Видеокарта	ASUS EN9800GX2/G/2DI/1G GeForce 9800 GX2 1ГБ GDDR3 PCI-E 2.0
Жесткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор
Корпус	CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

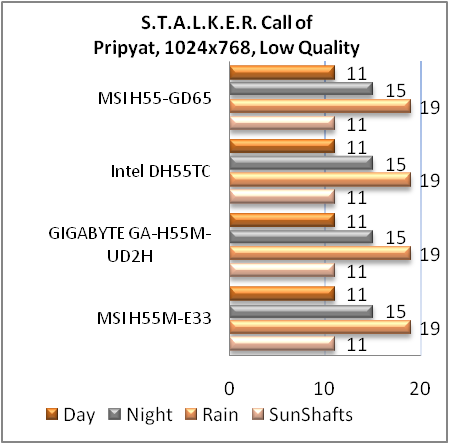

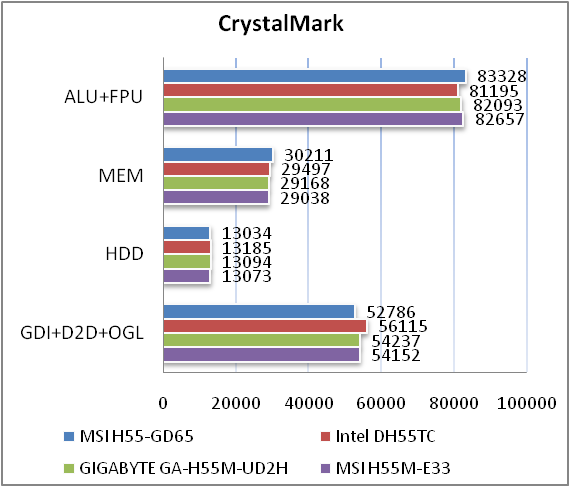

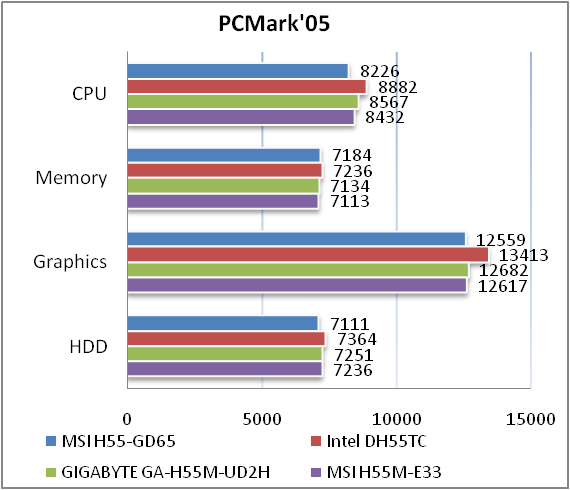

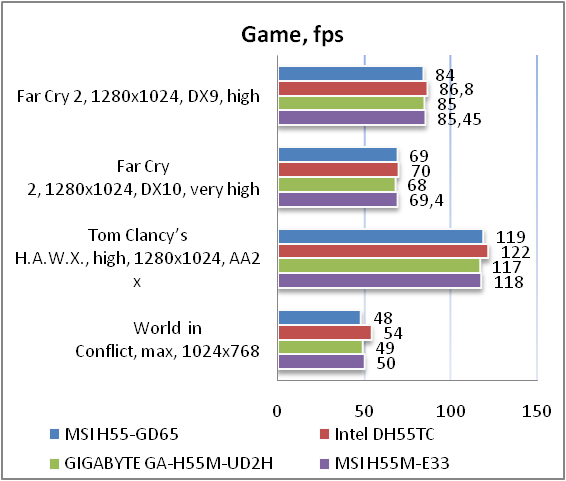

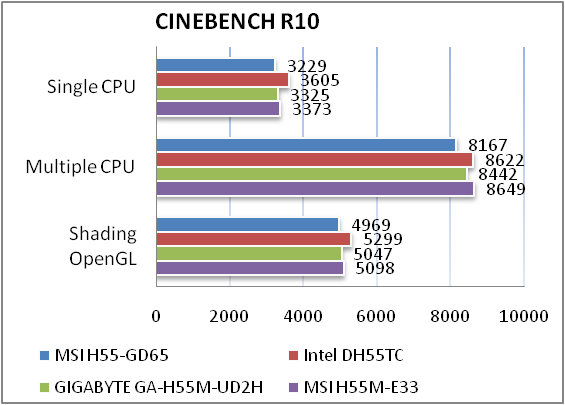

Тесты показывают сопоставимые с другими материнскими платами результаты, следовательно, нарушений в работе MSI H55-GD65 и в используемой версии её BIOS нет.

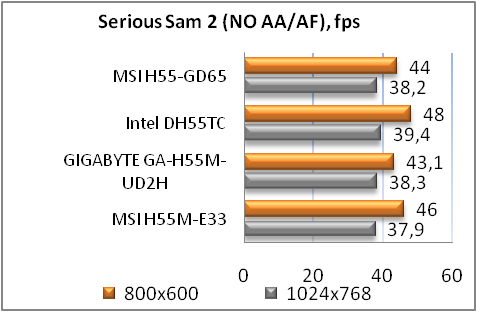

Работа с интегрированным видео

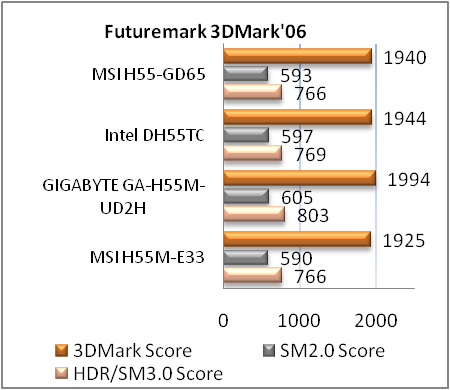

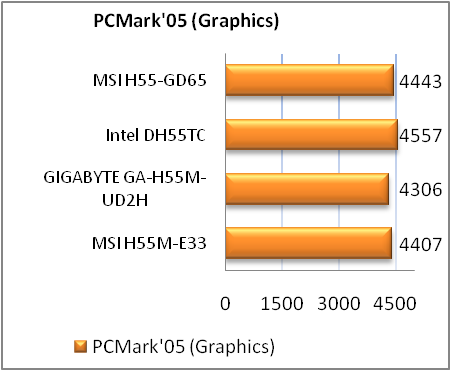

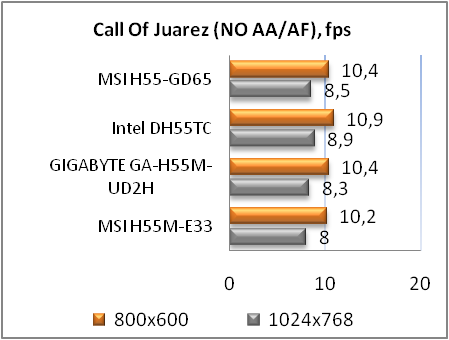

При работе с графикой сложностей также не возникло и провалов производительности замечено не было.

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие результаты (RightMark Audio Analyzer)

16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.15 -0.24	Очень хорошо
Уровень шума, дБ (А)	-92.6	Очень хорошо
Динамические диапазон, дБ (А)	92.6	Очень хорошо
Гармонические искажения, %	0.129	Средне
Гармонические искажения + шум, дБ(A)	-52.9	Плохо
Интермодуляционные искажения + шум, %	0.252	Средне
Взаимопроникновение каналов, дБ	-90.4	Отлично
Интермодуляции на 10 кГц, %	0.256	Средне
Общая оценка		Хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.05 -0.14	Очень хорошо
Уровень шума, дБ (А)	-96.6	Отлично
Динамические диапазон, дБ (А)	96.8	Отлично
Гармонические искажения, %	0.0037	Очень хорошо
Гармонические искажения + шум, дБ(A)	-85.2	Хорошо
Интермодуляционные искажения + шум, %	0.0066	Отлично
Взаимопроникновение каналов, дБ	-92.2	Отлично
Интермодуляции на 10 кГц, %	0.0056	Отлично
Общая оценка		Отлично

Обвязка звукового кодека Realtek ALC889 выполнена достаточно качественно – он опять получил в наших тестах оценку «отлично». Сомнений нет – он один из лучших и позволит большинству обладателей платы не задумываться о необходимости покупки еще и внешней звуковой карты.

Выводы

Сегодня мы рассмотрели полноформатное решение от MSI на основе набора логики Intel H55 Express. Материнская плата MSI H55-GD65 оставила у нас исключительно положительные впечатления. Способствовали этому и продуманная эргономика платы, и большое количество интерфейсных разъемов, и качественная элементная база, и хороший разгонный потенциал, и эффективная система охлаждения, и… перечислять её достоинства можно долго, проще сказать, что это хорошая, многофункциональная материнская плата для современного домашнего ПК. Кроме этого, она еще хорошо подойдет оверклокерам, так как в ручном режиме показала очень хороший результат разгона, хотя и система авторазгона показала неплохой результат и будет полезна для начинающих интересоваться разгоном.

Достоинства:

• качественный звуковой кодек, поддержка высококачественного цифрового звука;
• наличие интерфейса HDMI 1.3a для вывода изображения и звука через один кабель;
• поддержка портов COM и LPT (через специальные выносные модули);
• высокий разгонный потенциал;
• неплохие возможности авторазгона для новичков;
• эффективная система охлаждения и качественная элементная база;
• наличие портов IEEE 1394a и eSATA;

Недостатки:

• не всегда оправданное повышение напряжения питания при использовании OC GENIE;
• в комплекте поставки хотелось бы видеть на пару SATA-кабелей больше.

Автор: Пётр Носик

Выражаем благодарность украинскому представительству компании MSI за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Intel, Kingston, Scythe и Sea Sonic за предоставленное для тестового стенда оборудование.
