Обзор материнской платы MSI K9A2 Platinum на AMD 790FX

Параллельно с презентацией четырехъядерных процессоров Phenom компанией AMD была представлена седьмая серия чипсетов с поддержкой необходимой для работы новых процессоров «системной» шины Hyper Transport 3.0. Кроме того, чтобы как-то поднять популярность своих чипсетов и видеокарт относительно «вражеских» предложений NVIDIA, компания AMD представила платформу Spider, которая позволит получить дополнительный прирост производительности за счет применения одного набора драйверов. Система Spider должна состоять только из продуктов AMD – процессора Phenom, видеокарт серии Radeon HD 3800 и платформы на чипсете AMD 7 серии.

Компания MSI одной из первых среди производителей компьютерных комплектующих представила свою материнскую плату MSI K9A2 Platinum на новом наборе системной логики AMD 790FX. И вот, наконец, она добралась и до нашего рынка, предоставляя кроме простой поддержки новых процессоров еще и большие возможности для организации мощной графической системы. Но прежде чем перейти к описанию материнской платы MSI K9A2 Platinum немного остановимся на функциональных возможностях чипсета AMD 790FX.

Отличительной особенностью новых чипсетов седьмой серии является поддержка новых стандартов шин PCI Express 2.0 и HyperTransport 3.0, которая имеет частоту 2600 МГц, а также поддержка памяти DDR2-1066. Шина PCI Express 2.0 имеет удвоенную пропускную способность 1 Гбайт/c для одной линии PCI Express по сравнению с 0,5 Гбайт/c шины предыдущего стандарта. Северный мост новой серии чипсетов поддерживает 42 линии PCI Express 2.0, большая часть которых 32 отведена для видеопортов, 6 используется для интегрированных контролеров и 4 связывают его с южным мостом, в качестве которого пока еще остается SB600. Чипсеты седьмой серии выполнены по 65 нм технологии и относятся к 10 Вт тепловому пакету. Для старшего чипсета линейки AMD 790FX может быть актуальна технология объединения графических ускорителей CrossFire X в следующих конфигурациях: простого CrossFire – две видеокарты работают со скоростью x16, Triple CrossFire – три видеокарты со скоростью x8, и Quad CrossFire – четыре со скоростью x8. Кроме того, можно просто выводить изображение со всех графических карт по отдельности, тем самым расширив Рабочий стол на 8 мониторов.

Различия между чипсетами AMD 7 серии сведены в таблицу:

	790FX (RD790)	790X (RD780)	770 (RX780)
Hyper Transport	3.0	3.0	3.0
PCI Express 2.0	2x 16X 1x 16X + 2x 8X 4x 8X	1x 16X 2x 8X	1x 16X
CrossFire	4 GPU	2 GPU	нет

Спецификация материнской платы MSI K9A2 Platinum:

Производитель	MSI
Модель	K9A2 Platinum
Северный мост	AMD 790FX
Южный мост	AMD SB600
Процессорный разъем	Socket AM2+
Поддерживаемые процессоры	AMD Phenom/Athlon/Sempron
Системная шина, МГц	HyperTransport 3.0 поддерживающий до 2600 МГц
Используемая память	DDR2 1066/800/667/533 МГц
Поддержка памяти	4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб
Слоты расширения	4 x PCIe x16 1 x PCIe x1 2 x PCI 2.2
Дисковая подсистема	AMD SB600 поддерживает: 4 x Serial ATA 3.0Гб/с с RAID 0, 1, 10, 5 1 x Ultra DMA 133/100/66/33 Дополнительный контроллер Promise T3 поддерживает: 2 x Serial ATA 3.0Гб/с с поддержкой Serial Attached SCSI 2 x eSerial ATA 3.0Гб/с SATA RAID 0, 1, 10, 5
Звуковая подсистема	Кодек 8-канальнго звука Realtek ALC888 Azalia 1.0
Поддержка LAN	Сетевой контроллер Realtek RTL8111B (10/100/1000 Мб)
IEEE 1394	контролер VIA VT6308P, который поддерживает 2 х IEEE1394a порта
Питание	24-контактный разъем питания ATX 4-контактный ATX12V разъем питания 4-контактний PCIE 12V
Охлаждение	Система на тепловых трубках
Разъемы для вентиляторов	1 x CPU 4 x корпусных вентилятора
Внешние порты I/O	2 x PS/2 порта для подключения клавиатуры и мыши 1 x IEEE1394a 2 x eSATA 1 x COM 4 x USB 2.0 1 x LAN (RJ45) 1 x оптический SPDIF 6 аудио разъемов
Внутренние порты I/O	6 x USB 1 x S/PDIF выход 6 х SATA 1 x IDE 1 x IEEE1394a 1 х FDD 1 x CD In Front panel audio connector
Возможности разгона	Изменение частоты: FSB, HT, память. Изменение напряжения: процессор, память, северный мост, HT,
Комплектация (важное)	4 x SATA кабель 1 x переходник питания SATA 1 x UltraDMA 133/100/66 кабель 1 x FDD кабель 1 x брекет с портом IEEE1394a 1 х брекет с двумя портами USB (K10-3018007-E06) 2 х кабель Cross Fire Комплект переходников Инструкция и руководство 1 х CD с утилитами и драйверами для Windows Vista и Windows XP
Форм-фактор Размеры, мм	ATX 305 x 245
Сайт производителя	http://global.msi.com.tw/ Новую версию BIOS для MSI K9A2 Platinum можно скачать здесь. Драйвера для MSI K9A2 Platinum находятся здесь.
Средняя цена	Посмотреть в price.ua. Посмотреть в price.ru.

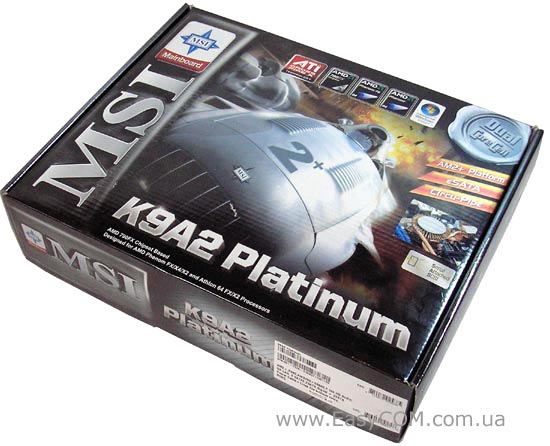

Материнская плата MSI K9A2 Platinum упакована в большую черную картонную коробку с изображением болида. Оформлением подчеркивается поддержка материнской платой новых процессоров Phenom, наличие разъема AM2+, внешних портов eSATA и использование мощной системы охлаждения.

Сразу в упаковке находим большой и красочный плакат с изображением MSI K9A2 Platinum и описанием лучших ее качеств. Для наглядной демонстрации ее функциональных возможностей все основные разъемы отмечены при помощи сносок.

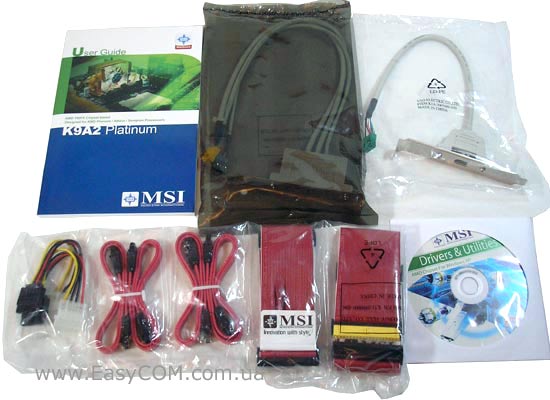

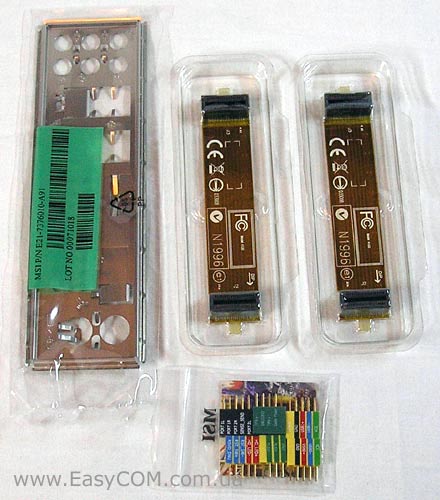

В комплекте с материнской платой MSI K9A2 Platinum идет:

• четыре шлейфа Serial ATA;
• шлейф UltraDMA 133/100/66;
• шлейф FDD,
• переходник питания SATA;
• инструкция и руководство;
• модуль с портом IEEE1394a;
• модуль с двумя портами USB (K10-3018007-E06);
• CD с утилитами и драйверами для Windows Vista и Windows XP;

• заглушка;
• два моста Cross Fire;
• набор коннекторов.

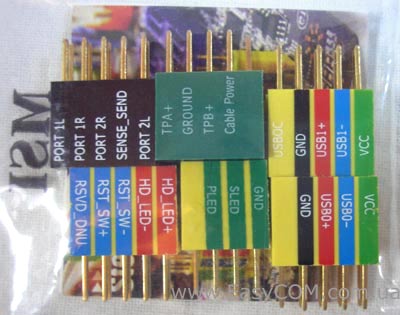

Комплект разноцветных коннекторов, облегающих процесс подключение, предназначен для следующих портов: двух USB, COM, фронт-панели, спикера, порта IEEE1394a.

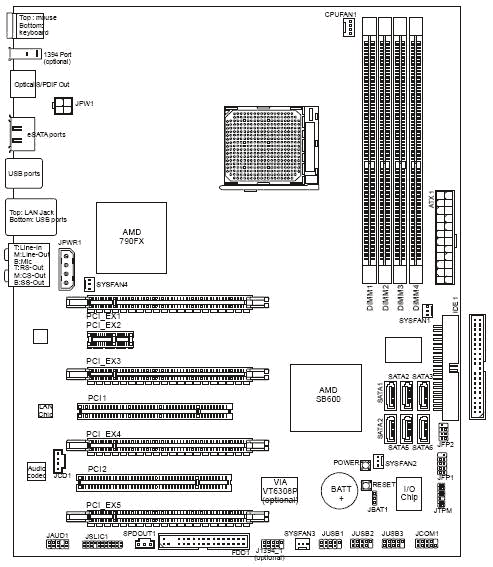

Материнская плата MSI K9A2 Platinum имеет очень хорошую компоновку – для того, чтобы можно было вставить четыре мощные двухслотовые видеокарты, такие как Radeon HD 2900 XT, слоты PCIe x16 разместили не рядом, как на функционально похожей Gigabyte MA790FX-DQ6, а через один. Даже если использовать однослотовые варианты видеокарт, то все равно у такой компоновки будет преимущество – видеокарты будут иметь лучшие вентиляционные условия для работы. Конечно, одной из самых выделяющихся особенностей MSI K9A2 Platinum является разветвлённая и кольцеобразная система охлаждения на основе тепловых трубок, которая смотрится очень впечатляюще. Абсолютно все конденсаторы на материнской плате MSI K9A2 Platinum являются полимерными, так как их характеристика менее зависима от температуры и к тому же они более долговечны. Слотов для оперативной памяти DDR2 1066/800/667/533 МГц на материнской плате четыре, и расширить банк памяти можно вплоть до 8 Гб. Из недостатков следует отметить, что для активации двухканального режима работы памяти модули следует устанавливать в соседние слоты, что усложняет их охлаждение, а также то, что установленная в верхний слот PCIe x16 видеокарта будет мешать открытию защелок слотов памяти.

К двум обязательным разъемам питания для материнских плат был добавлен еще и 4-контактный PCIE 12V для подпитки линии питания PCI Express. Этот разъем расположен не совсем в удобной для подключения области - между системой охлаждения и разъемами фронт панели. Впрочем, и к 4-контактному разъему ATX12V, расположенному выше, из-за габаритов системы охлаждения будет не всегда легко подключиться. Также, к небольшим недостаткам отнесем размещенный в левом нижнем углу разъем FDD, т.к. подключенный к нему шлейф будет трудно аккуратно уложить в корпусе.

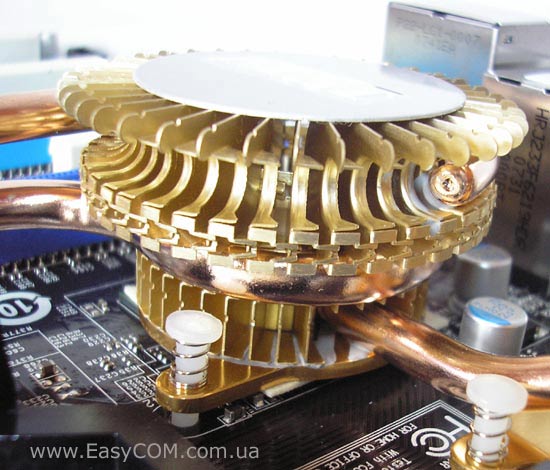

Контакт между тепловыми трубками и радиаторами системы охлаждения обеспечивается термоклеем. Кажется немного странным установка такой громадной системы для чипсетов с таким малым энергопотреблением. Поневоле создается впечатление, что сделано это только для подчеркивания класса платформы, а не из практических побуждений. Можно представить примерное количество энергии, которую должна рассеивать эта система охлаждения: чип северного моста AMD 790FX имеет TPD 10 Вт; чип южного AMD SB600 тоже не более 10 Вт; у стабилизатора питания, по утверждению производителя, КПД достигает 95% и, соответственно, он выделяет мало тепла. В сумме выходит, что системе охлаждения материнской платы придется рассеивать всего 30-35 Вт энергии, а это небольшое значение для конструкции с такими габаритами. Поэтому совершенно не удивительно, что во время тестирования температура радиатора была чуть выше температуры окружающего воздуха.

Функции южного моста доверено выполнять чипу AMD SB600. Он поддерживает четыре порта SATA с возможностью создания RAID массивов 0, 1, 0+1, 5 и один разъем IDE, который позволяет подключить два устройства UltraDMA 133/100/66/33. Разъем IDE расположен на краю платы и распаян повернутым на 90º, так как вставленная в противоположный слот PCIe x16 длинная видеокарта могла бы его закрыть. Такой способ распайки может создать неприятности при подключении шлейфа в небольших корпусах, поэтому позаботьтесь о присоединении шлейфа к разъему IDE до установки материнской платы в корпус, а при необходимости отключайте шлейф только от устройства. Дополнительный контроллер Promise T3 поддерживает два внутренних порта SATA и два внешних eSerial ATA с возможностью организации SATA RAID 0, 1, 10, 5. Кроме того, внутренние порты SATA контроллера Promise T3 поддерживают устройства с интерфейсом Serial Attached SCSI.

Из примечательных качеств материнской платы MSI K9A2 Platinum выделим наличие цветовой маркировки на разъемах USB и фронт панели, а также две внутренние кнопки «Power» и «Reset». Хотя более предпочтительно для оверлокерской материнской платы было бы иметь кнопку сброса BIOS вместо обычного джампера, а не дублирующие кнопки корпуса на материнской плате. По нижнему краю материнской платы вместе с разноцветными разъемами USB размещены порты COM и IEEE1394a.

Наличие дежурного питания на плате сигнализируется маленьким светодиодом возле верхнего слота PCIE х16. Кроме того, еще двумя достаточно яркими и такими же маленькими светодиодами обеспечивается индикация работы компьютера и «спящего» режима.

Как уже отмечалось, к материнской плате MSI K9A2 Platinum можно подключить четыре видеокарты и объединить их, в случае использования ускорителей ATI/AMD, в одну графическую систему при помощи технологии CrossFire X. Два синих слота PCIE х16 используют по 16 линий данных, а светло-синие разъемы PCIE х16 – по восемь. Между слотами PCIE х16 находится два слота PCI и один PCIE х1, а в самом низу MSI K9A2 Platinum расположен разъем FDD. С левого края материнской платы распаян HDA кодек 8-канального звука Realtek ALC888 и гигабитный сетевой контроллер Realtek RTL8111B.

Стабилизатор питания процессора на MSI K9A2 Platinum пятиканальный, собран на надежных полимерных конденсаторах и дросселях с ферритовым сердечником. Для лучшего охлаждения MOSFET NIKO-SEM P70N02LDG (25В, 8,5mОм, 50A) установлена система охлаждения о которой мы уже говорили выше. Рамка крепления процессорного кулера имеет только 2 зубца, что не очень надежно.

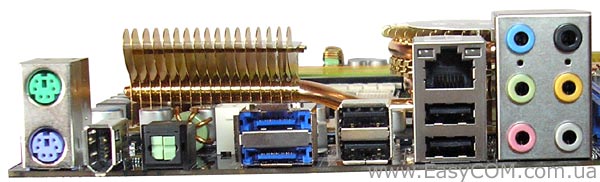

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, порт IEEE1394a, два разъема eSATA, оптический SPDIF, разъем RJ45 для сетевых соединений и шесть audio-разъемов для 8-канального звука.

На материнской плате MSI K9A2 Platinum в сумме пять (!) разъемов для подключения вентиляторов: 4-контактный для процессорного кулера расположен в верхней части, остальные 3-контактные для корпусных вентиляторов находятся по середине и в нижней части материнской платы.

BIOS

В материнской плате MSI K9A2 Platinum используется AMI BIOS.

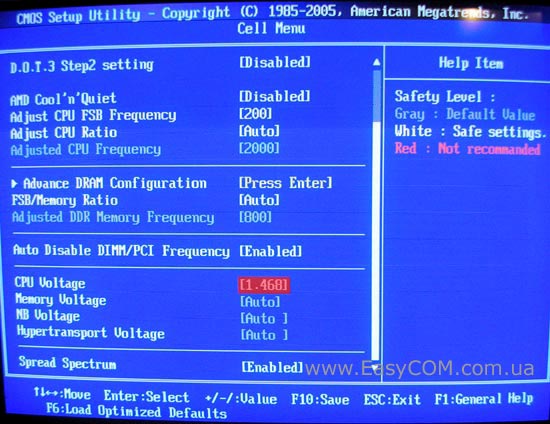

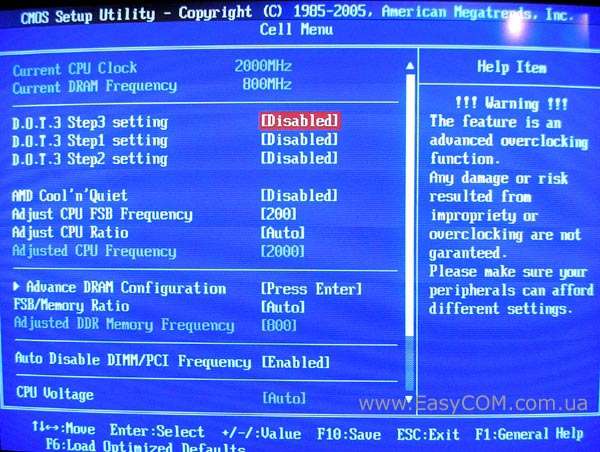

Практически все настройки, необходимые для разгона, собраны в разделе «Cell Menu»:

Параметр	Название меню	Диапазон	Шаг
Отключение технологий процессора	AMD Cool’n’Quiet
Опорная частота	Adjust CPU FSB Frequency	200 - 600 МГц	1
Процессорный множитель	Adjust CPU Ratio	4 - max	0,5
Делитель для памяти DDR2	FSB/Memory Frequency	1:1 1:1.33 1:1.66 1:2 1:2.66

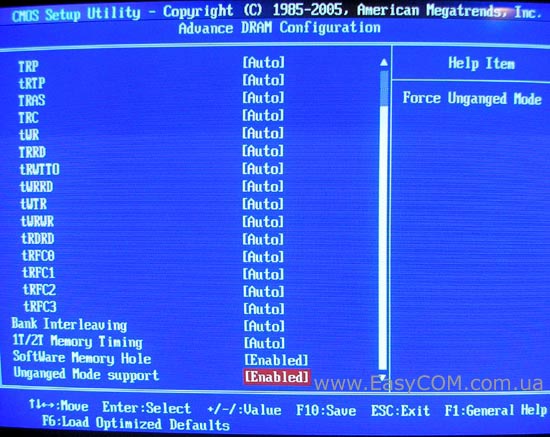

Настройки таймингов памяти	Advance DRAM Configuration	CAS Latency, TRCD, TRP, tRTP, tRAS, tRC, tWR, TRRD, tRWTTO, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3, 1T/2T Memory Timing

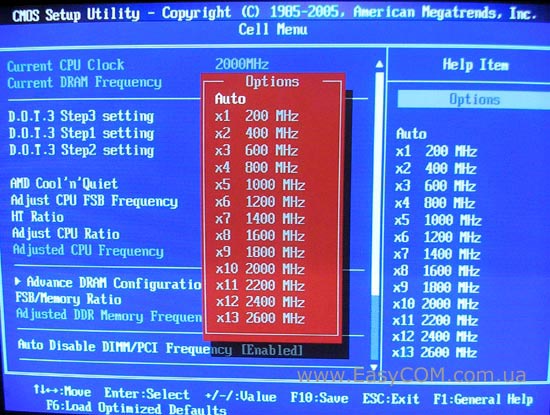

Множитель для шины HT	HT Ratio	1-13	1
Напряжение на северном мосте	NB Voltage	1,125-1,525 В	0,025 В
Напряжение HyperTransport	HyperTransport Voltage	1,175-1,525	0,025 В
Напряжение на модулях памяти	Memory Voltage	1,8-2,3 В	0,5 В
Напряжение процессора	CPU Voltage	1,219-1,468 В	0,036 В

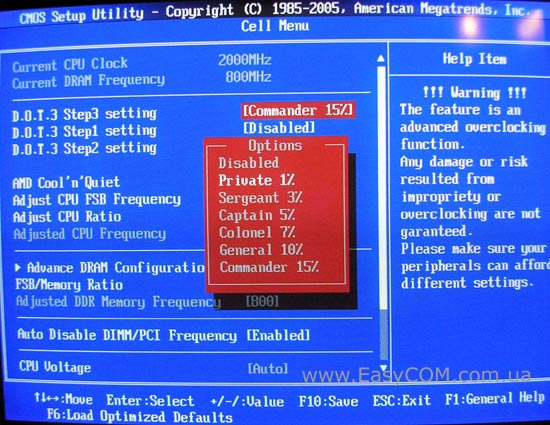

В самое начало меню «Cell Menu» включены настройки фирменной технологии D.O.T. 3 динамического разгона процессора и шины PCI Express. Разгон системы позволяется настраивать в три ступени в зависимости от загрузки процессора. Установка первой ступени определяет разгон при достижении 20% загруженности процессора, вторая – 50%, третья – 80%. Все три настройки D.O.T. 3 имеют одинаковые возможные значения разгона: 1%, 3%, 5%, 7%, 10%, 15%.

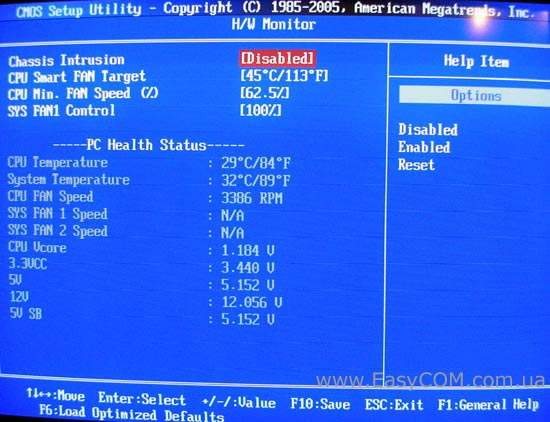

В окне Hardware Monitor можно следить за:
- температурой процессора и материнской платы;
- скоростью вращения процессорного кулера и двух корпусных вентиляторов;
- напряжением на линиях питания 3.3В, 5В, 12В, 5В SB и ядре процессора.

Кроме этого в настройке «CPU Smart FAN Target» можно включить функцию автоматического управления скоростью вращения процессорного кулера, причем настраивается она значением температуры выше которой она должна активироваться - 40, 45, 50, 55ºС. Кроме того, для вентилятора процессорного кулера есть возможность установить минимальное напряжение питание в настройке «CPU Min Fan Speed».

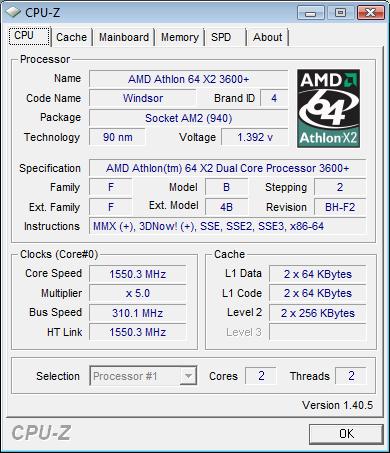

Проводя стандартную процедуру испытания возможностей тактового генератора системной шины, мы смогли поднять его частоту до 310 МГц, что является достаточно хорошим результатом.

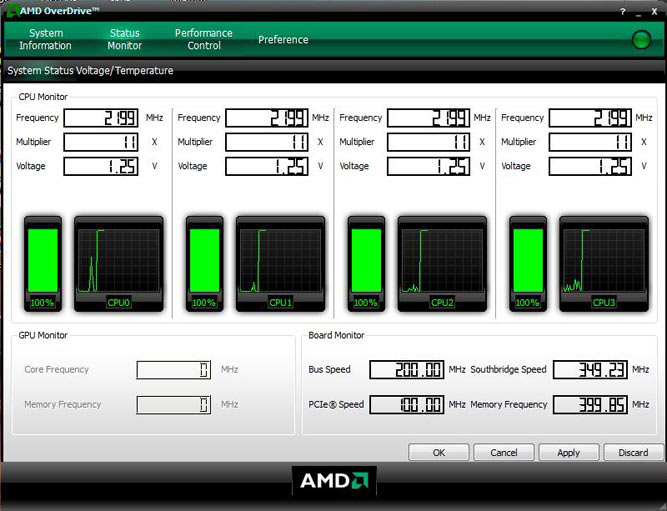

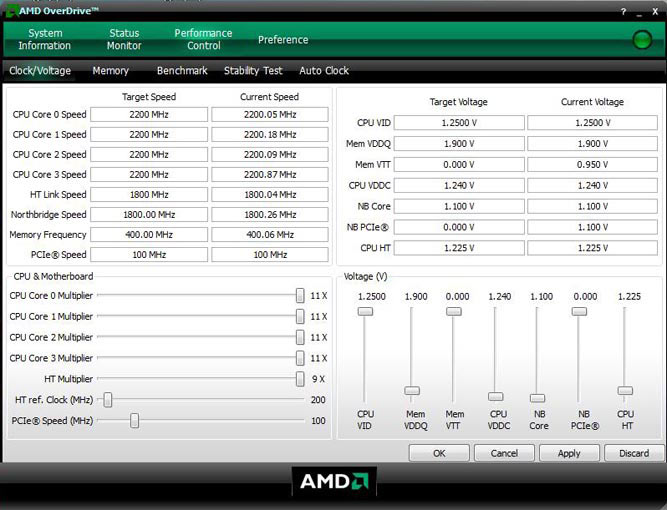

Представляя новые процессоры Phenom, компания AMD презентовала собственную утилиту для разгона «AMD OverDrive», которая связывается напрямую с BIOS и за счет этого упрощает процесс разгона. С помощью этой утилиты можно не перегружая компьютер изменять множитель отдельно для каждого ядра процессора, множитель шины HyperTransport, а также менять и следить за напряжением на основных элементах материнской платы.

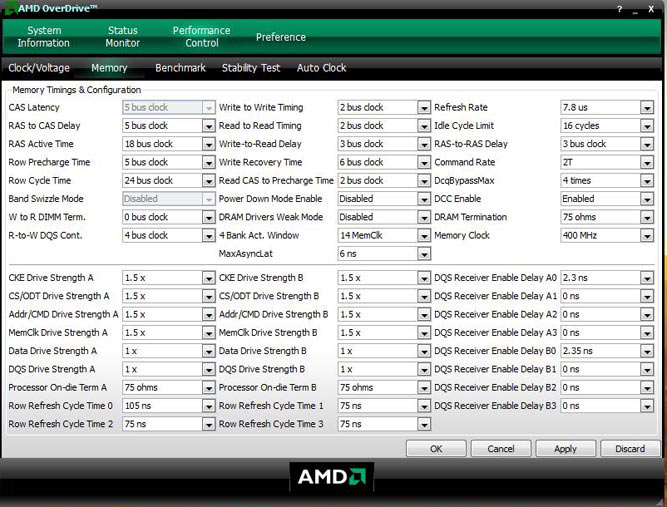

Очень удобной возможностью утилиты является настройка таймингов памяти, для оптимизации производительности. Кроме того в утилите «AMD OverDrive» можно найти встроенный небольшой бенчмарк, тест стабильности и режим авторазгона. С помощью этой утилиты процесс разгона заметно упрощается и становится более доступным для менее посвященных пользователей.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор	AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2
Кулер	Akasa AK859 CU для Socket 754/939/940/AM2
Оперативная память	2 х DDR2-800 1024 Мб Apacer PC6400
Видеокарта	EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E
Жесткий диск	Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор
Корпус	COLORSit ATX-L8032 + 92 мм SilverStone FN91

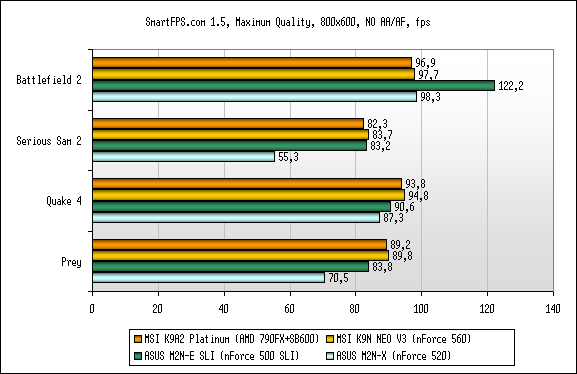

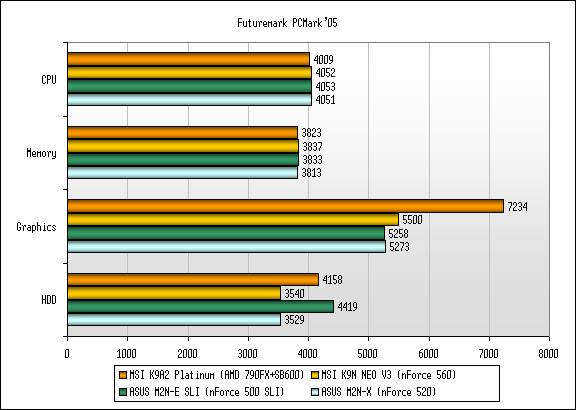

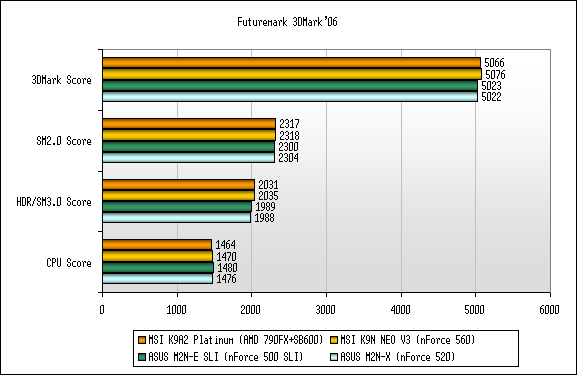

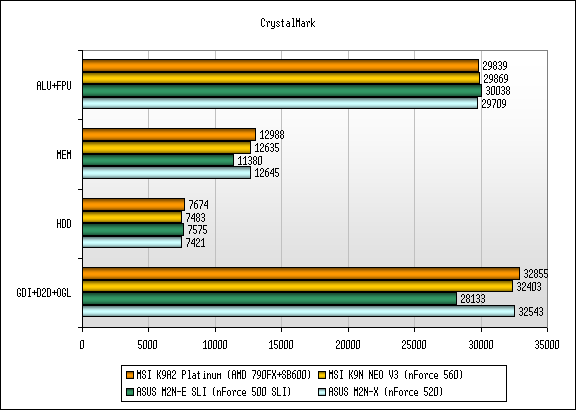

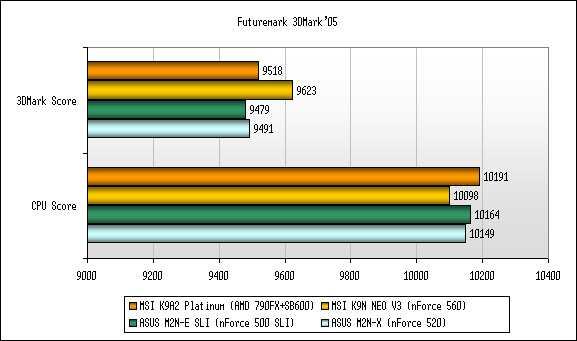

Материнская плата MSI K9A2 Platinum демонстрирует высокий уровень производительности. Разница в графическом тесте PCMark 05 в большей степени обусловлена обновленной версией драйверов к Windows Vista.

Выводы

MSI K9A2 Platinum является топовой материнской платой, которая основана на новом чипсете AMD седьмой серии. К основным преимуществам этого чипсета нужно отнести поддержку шины Hyper Transport 3.0, что позволяет более полно раскрыть потенциал четырехъядерных процессоров Phenom, шины PCI Express 2.0 и поддержку памяти DDR2-1066. Кроме того, материнская плата MSI K9A2 Platinum имеет большие возможности создания сверх производительной графической системы и обладает хорошими возможностями разгона. Интересной особенностью MSI K9A2 Platinum является еще и ее принадлежность к платформе Spider, хотя преимущества этих систем пока еще неясны, но, по заверениям AMD, такие платформы должны быть более производительными.

Достоинства:

• поддержка шины Hyper Transport 3.0;
• использование 32 линии PCI Express 2.0 для видеосистемы;
• поддержка CrossFire X и Quad CrossFire;
• поддержка памяти DDR2-1066;
• 8-канальный звук High Difinition Audio;
• хорошая система охлаждения;
• хорошие возможности разгона;
• конденсаторы из твердого электролита;
• 10 портов USB.

Недостатки:

• слоты оперативной памяти расположены близко друг к другу, а их защелки блокируются видеокартой;
• слегка завышенная стоимость.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
