Обзор материнской платы MSI MAG B850 TOMAHAWK MAX WIFI: «полный фарш» до $300

25-03-2025

С появлением набора логики AMD B850 для процессоров AMD Ryzen 7000, 8000 и, прежде всего, 9000 в ассортименте компании MSI появилось сразу четыре соответствующих устройства.

Один из них, а именно материнская плата MSI MAG B850 TOMAHAWK MAX WIFI, попал в нашу тестовую лабораторию. Это более доступное решение с прицелом именно для игрового использования, которое получило ценник около ₴12000 или $285 и традиционную 3-летнюю гарантию. Давайте узнаем, какие возможности эта плата способна предложить своему покупателю.

Спецификация

Модель

MSI MAG B850 TOMAHAWK MAX WIFI

Чипсет

AMD B850

Процессорный разъем

AMD Socket AM5

Поддерживаемые процессоры

AMD Ryzen 7000, 8000 и 9000

Поддержка памяти

4 x DIMM-слоты с поддержкой максимум 256 ГБ памяти с частотой до DDR5-8400+ МТ/с

Слоты расширения

1 x PCI Express 5.0 x16 (x16, зависит от используемого процессора)
1 x PCI Express 4.0 x16 (x4)
1 x PCI Express 3.0 x16 (x1)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2280-22110; PCIe 5.0 x4, зависит от используемого процессора)
1 x M.2 Socket 3 (M.2 2260-2280; PCIe 5.0 x4, зависит от используемого процессора)
1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x2)
1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x4)
4 x SATA 6 Гбит/с
Поддержка RAID 0/1/10 для M.2-накопителей

LAN

Realtek RTL8126VB (5 Гбит/с)

Wi-Fi/Bluetooth

Qualcomm QCNCM865 стандарта Wi-Fi 7 (поддерживает 802.11be при 2,4, 5 и 6 ГГц; Bluetooth 5.4)

Звуковая подсистема

7.1-канальный кодек Realtek ALC4080

Питание

1 х 24-контактный разъем питания ATX
2 x 8-контактные разъемы питания ATX12V
1 x 8-контактный разъем питания PCIe

Вентиляторы

2 x разъема вентилятора CPU/водоблока СЖО (4-контактные)
6 x разъемов подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете
Алюминиевые радиаторы на элементах подсистемы питания
Алюминиевые радиаторы для M.2-накопителей

Внешние порты I/O и кнопки

1 x кнопка обновления BIOS
1 x кнопка сброса CMOS
1 х HDMI
3 х USB 3.2 Gen 2 (10 Гбит/с) Type-C
2 х USB 3.2 Gen 2 (10 Гбит/с) Type-A
1 х USB 3.2 Gen 1 (5 Гбит/с) Type-A
4 х USB 2.0 Type-A
1 x RJ45 (5 Гбит/с)
2 х коннекторы антенн Wi-Fi
1 x оптический S/PDIF аудиовыход
2 x 3,5-мм аудиопорты

Внутренние порты I/O

1 х USB 3.2 Gen 2x2 (поддерживает USB Type-C)

2 х USB 3.2 Gen 1 (поддерживают 4 х USB 3.2 Gen 1)

2 x USB 2.0 (поддерживают 4 x USB 2.0)

BIOS

256 Mбит Flash ROM, UEFI AMI BIOS

Поддерживаемая ОС

Windows 11 x64

Форм-фактор

ATX, 305 x 244 мм

Сайт производителя

MSI

Страница устройства

MSI MAG B850 TOMAHAWK MAX WIFI

Страница поддержки

MSI MAG B850 TOMAHAWK MAX WIFI (новые версии BIOS, драйверов и т.п.)

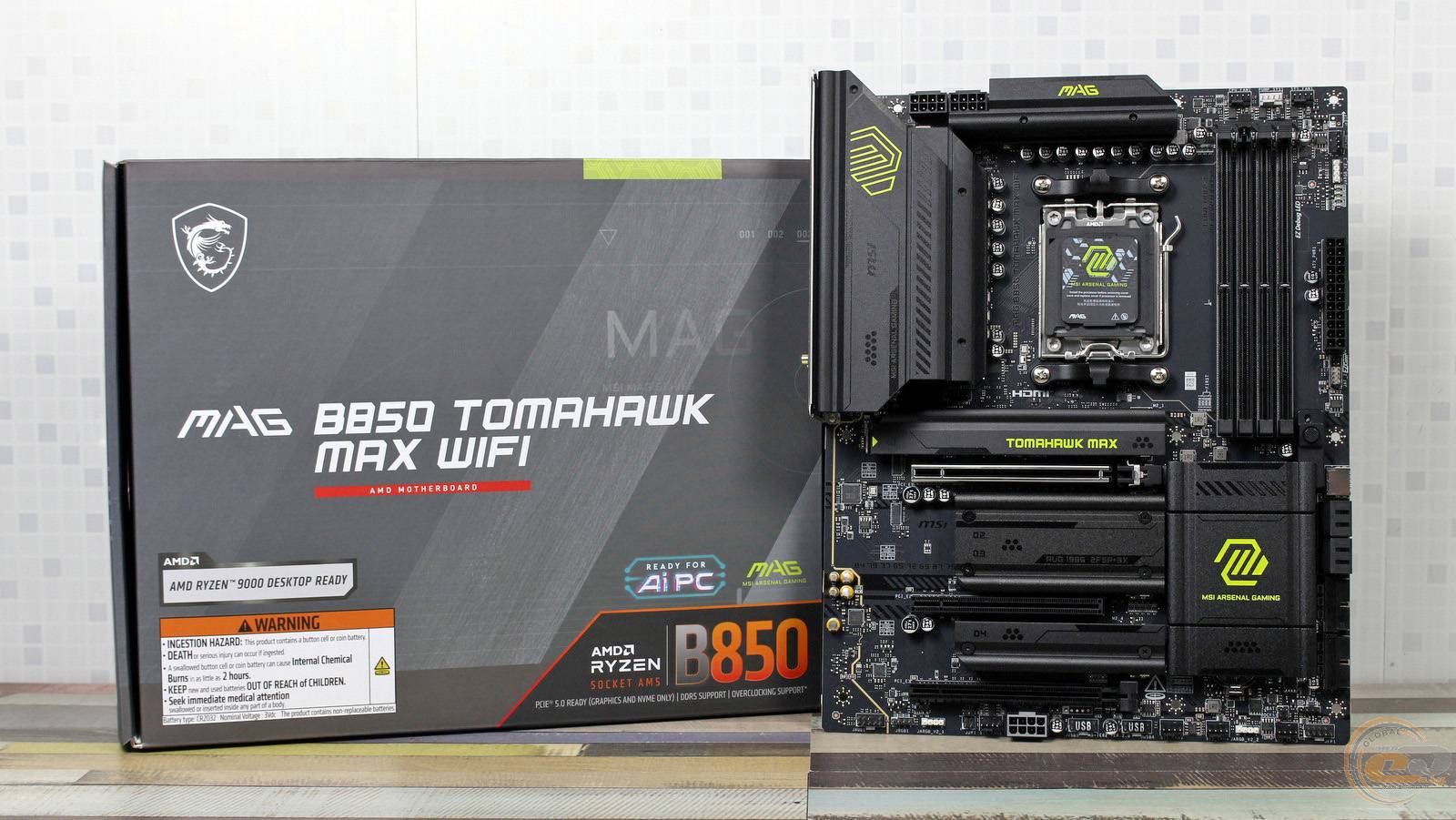

Упаковка и комплектация

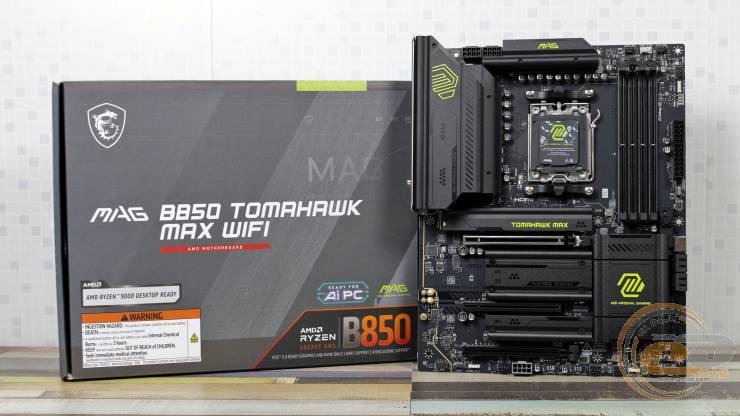

Наклейка на коробке напоминает, что сюда без проблем можно устанавливать процессоры линейки Ryzen 9000, в том числе и модели с приставкой X3D. Также здесь упомянуты ключевые характеристики устройства.

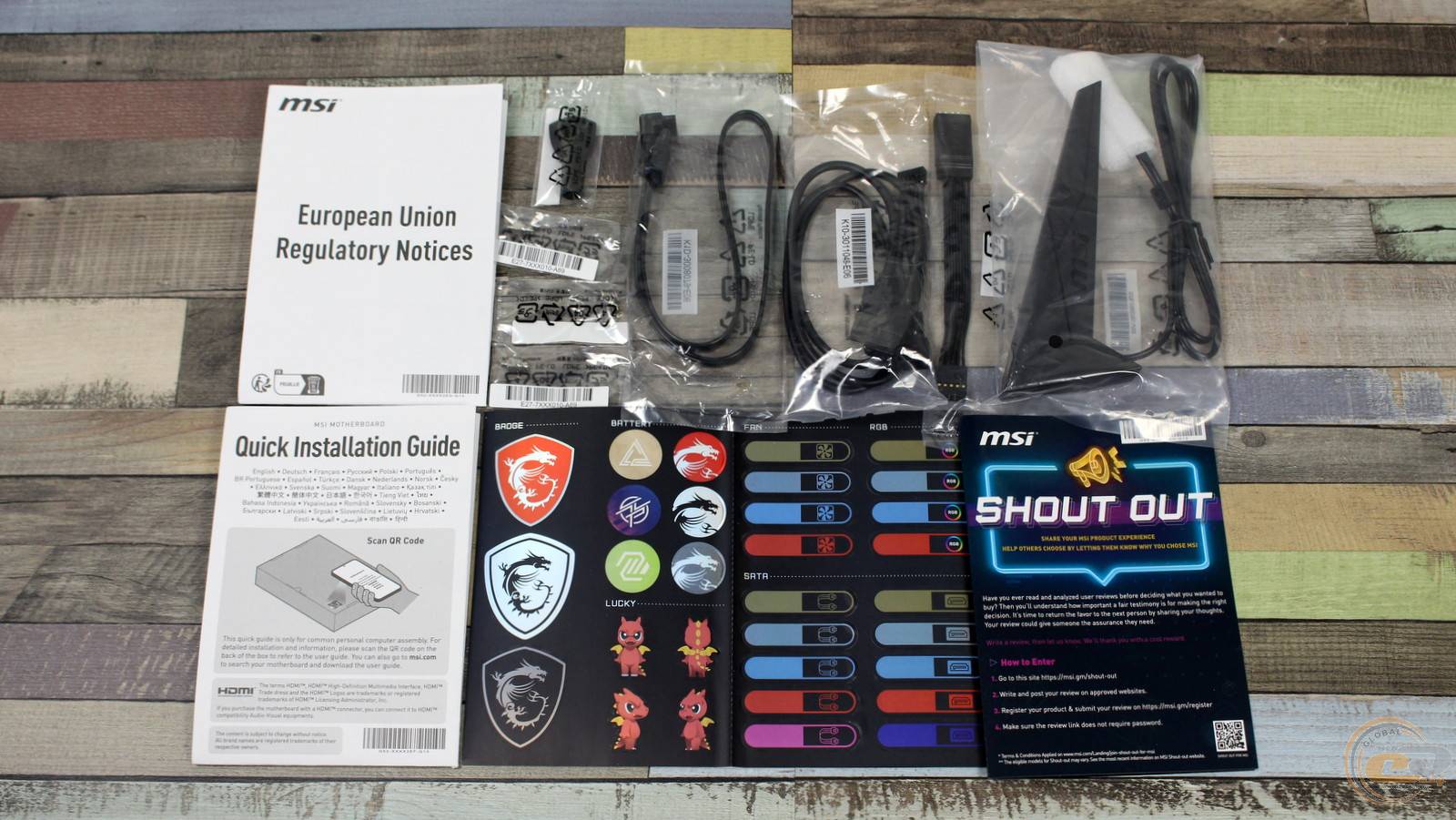

А комплектация полностью соответствует его ценовому позиционированию. В коробке мы нашли:

  • один SATA-шлейф с Г-образным коннектором;
  • дополнительные элементы крепления M.2-накопителей;
  • шестигранный ключ для взаимодействия с креплениями EZ M.2 CLIP II;

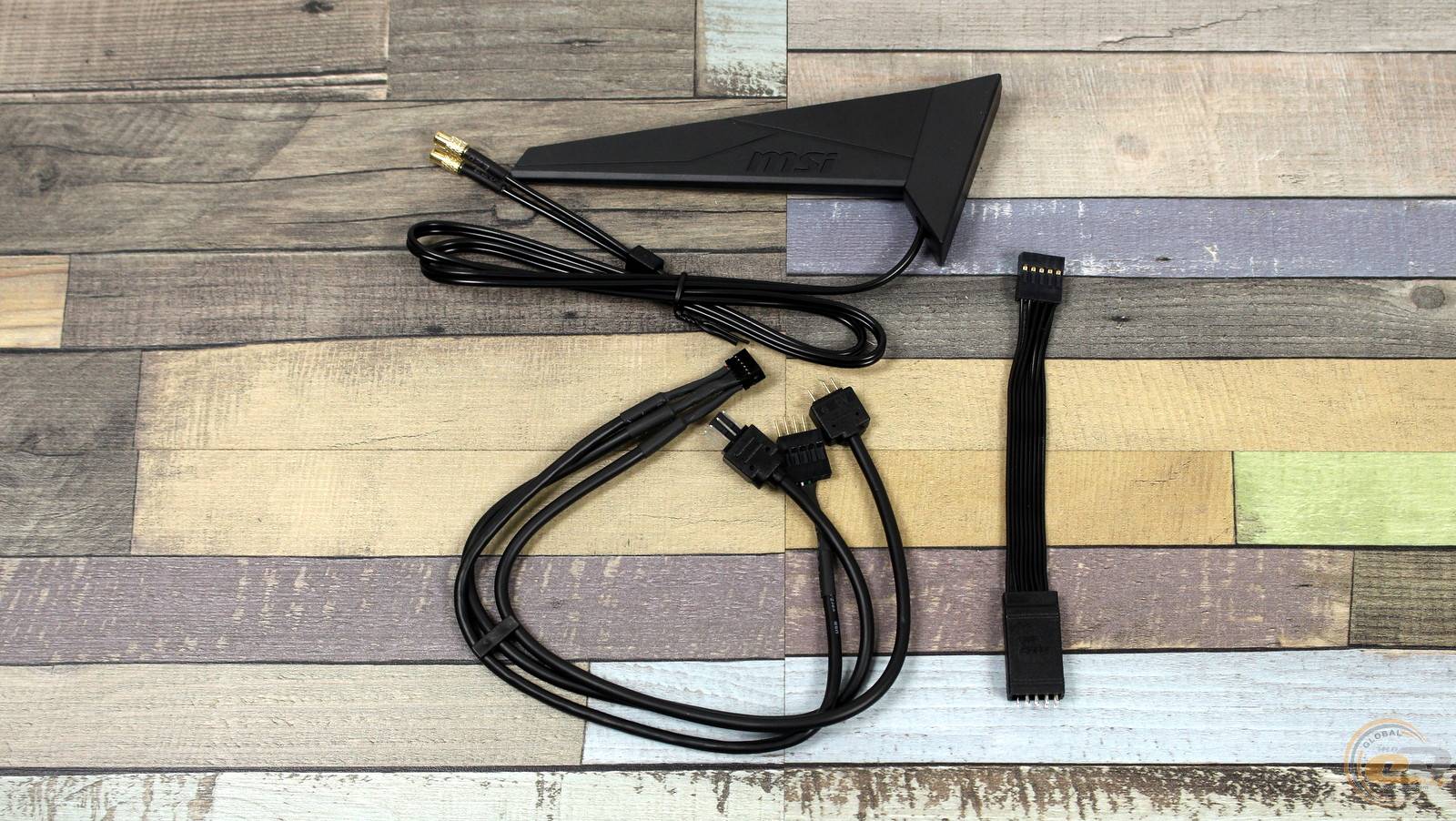

  • кабель-разветвитель фирменного EZ коннектора, позволяющий одновременно подключить вентилятор, RGB-подсветку и интерфейс USB 2.0;
  • удлинитель EZ Front Panel Cable для упрощения подключения передней панели;
  • антенну Wi-Fi-модуля;
  • набор наклеек, в том числе для обозначения кабелей;
  • руководство по установке;
  • другую документацию пользователя.

Дизайн и особенности платы

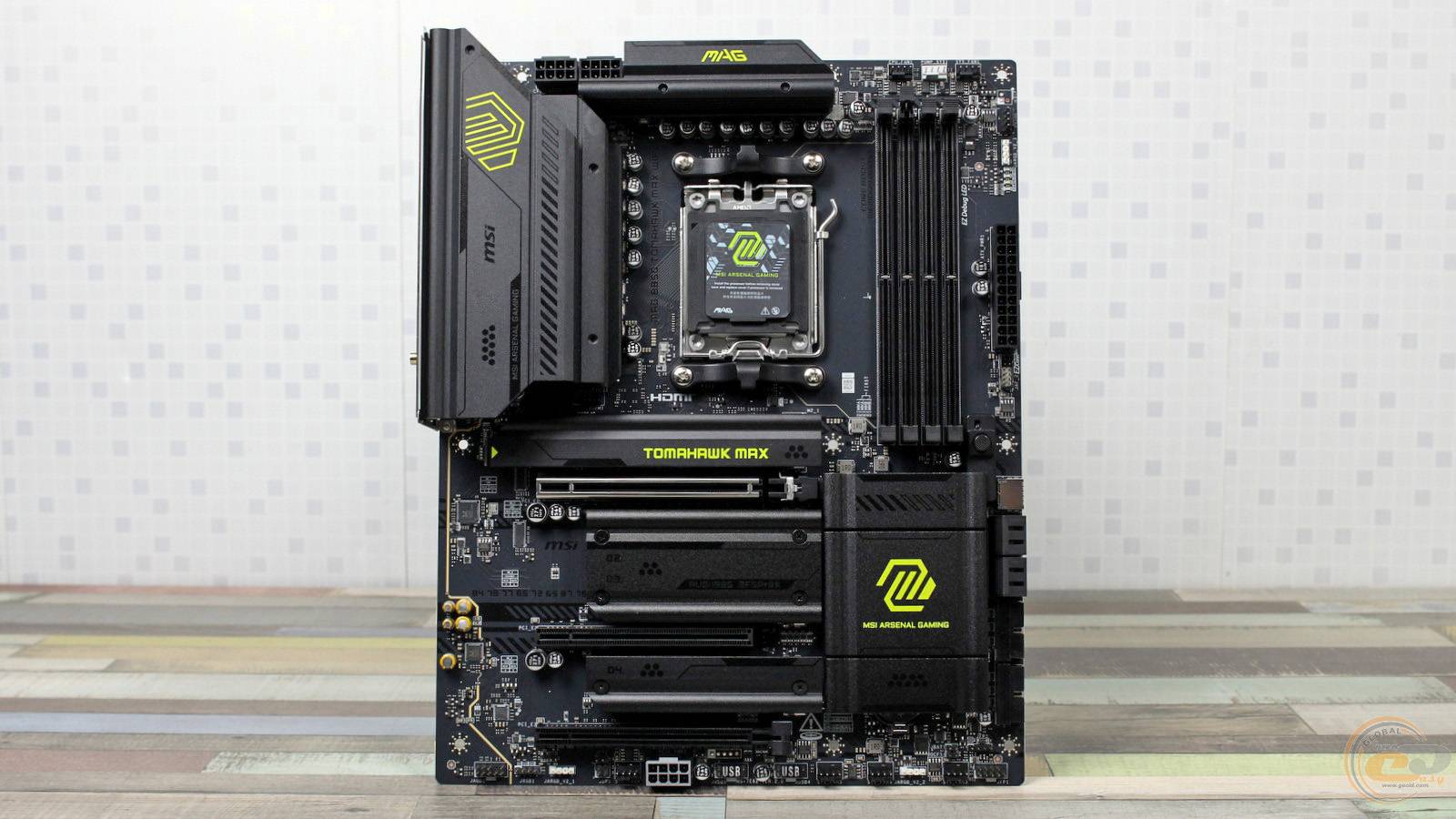

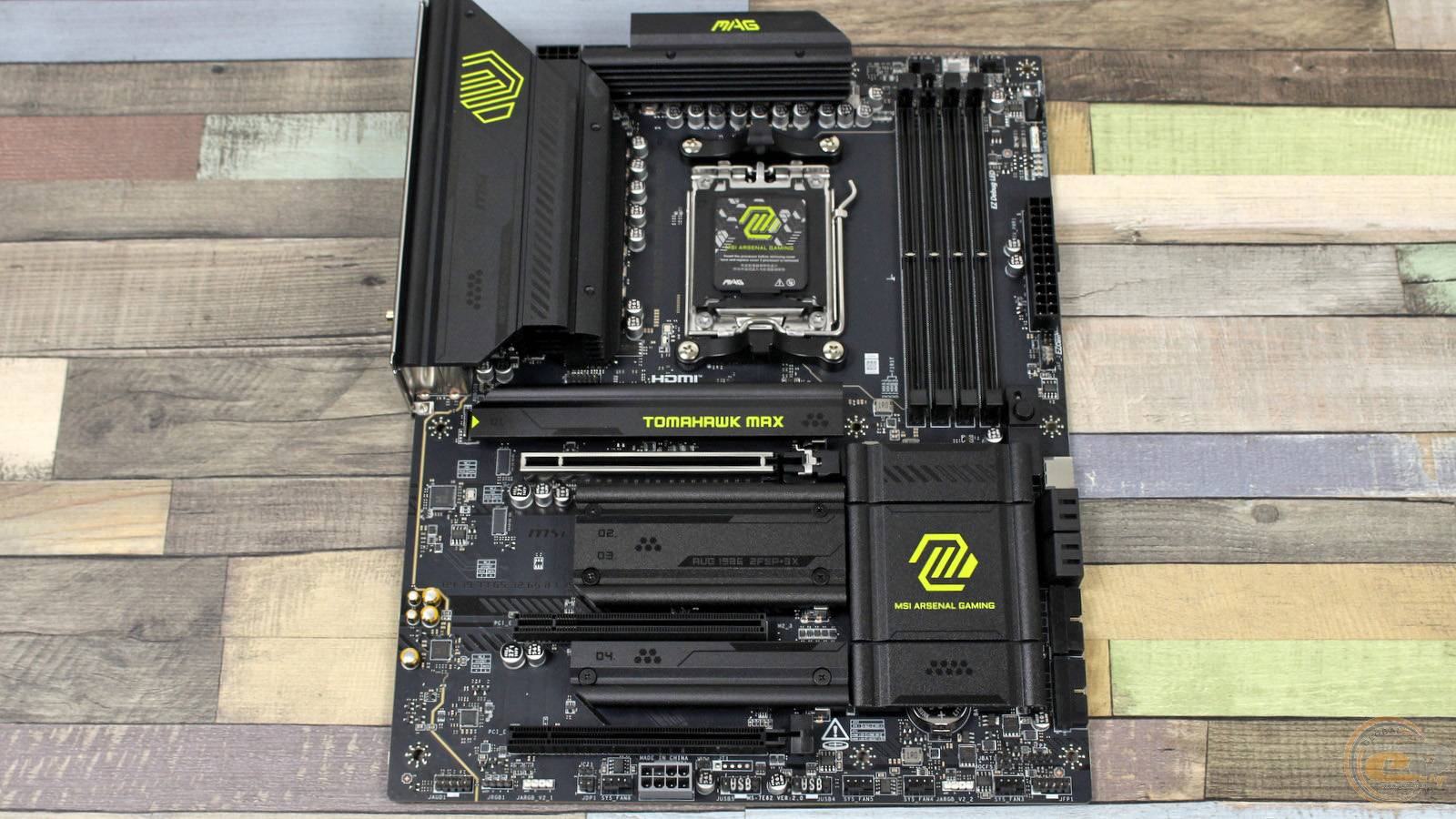

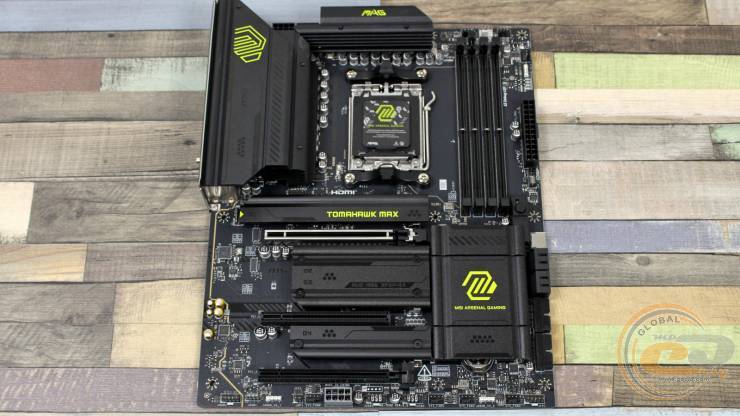

Материнская плата MSI MAG B850 TOMAHAWK MAX WIFI получила вполне привычные для ATX-устройств размеры – 305 x 244 мм. Черный 8-слойный текстолит дополнен максимально темными радиаторами, которые вдобавок привнесли несколько кислотно-зеленых вкраплений в виде надписей и логотипов.

А вот элементов с подсветкой здесь не предусмотрено.

Впрочем, это не помешает настроить свечение подключенных к плате устройств с помощью утилиты MSI Center. К тому же она позволяет мониторить разные параметры системы.

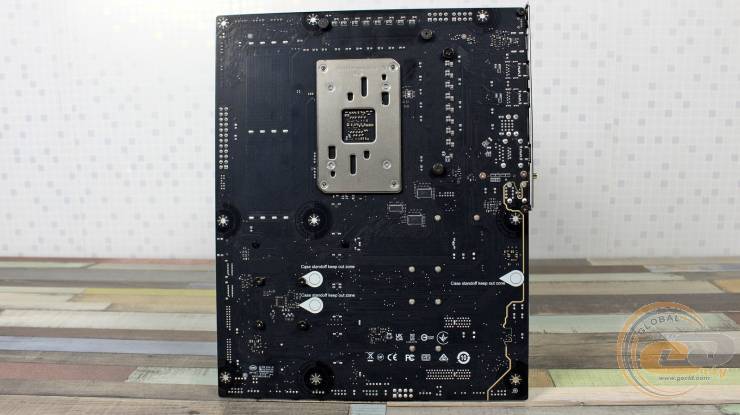

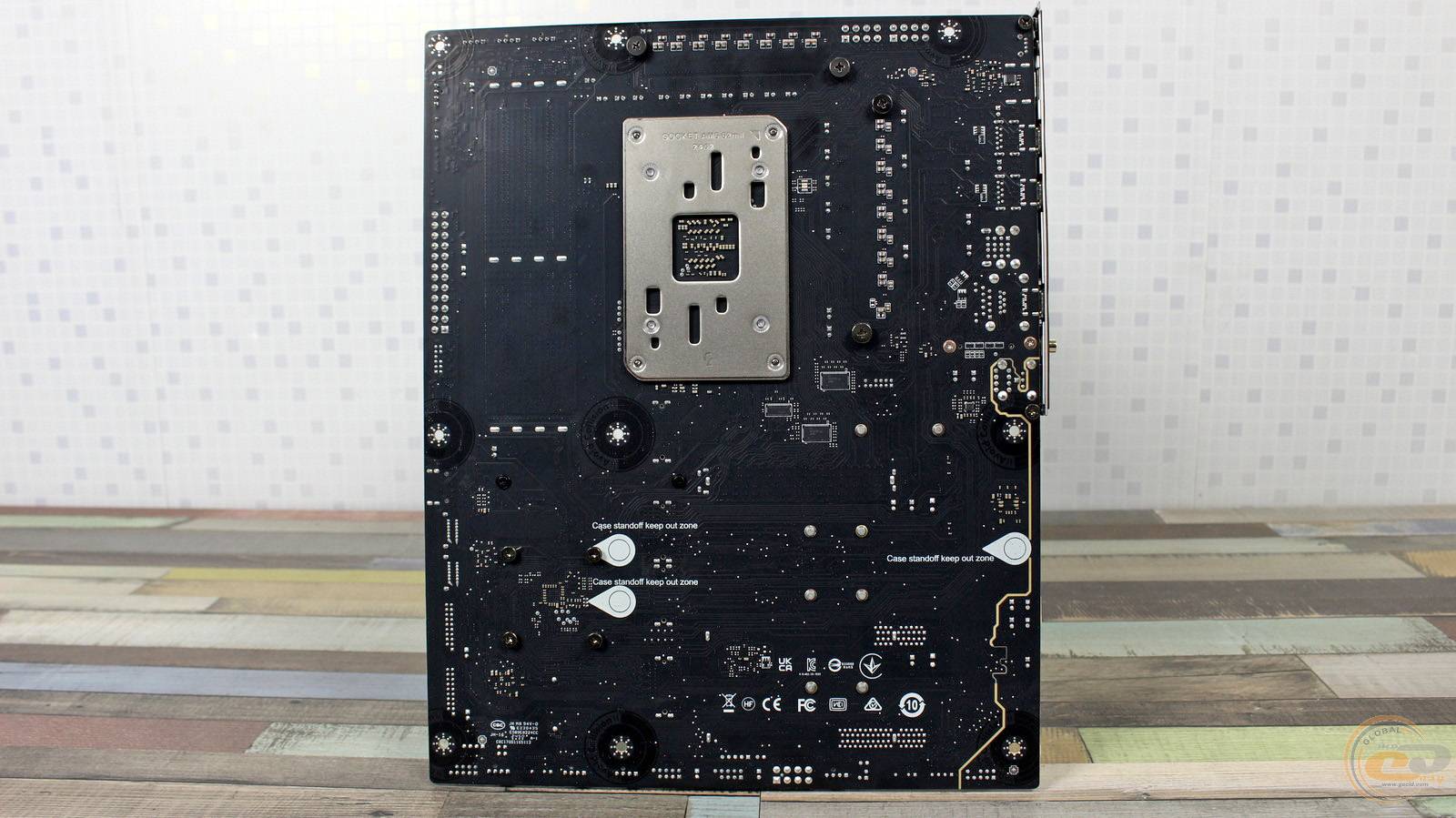

На обороте есть усилительная пластина процессорного разъема и крепежные винты радиаторов VRM и чипсета. Вокруг монтажных отверстий видна дополнительная краска для максимальной сохранности платы во время установки.

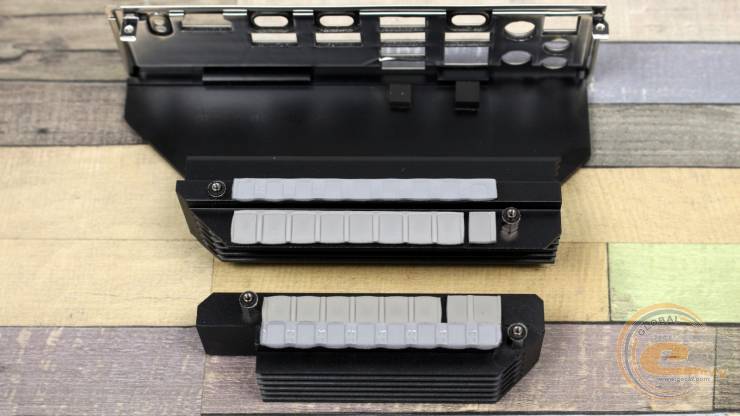

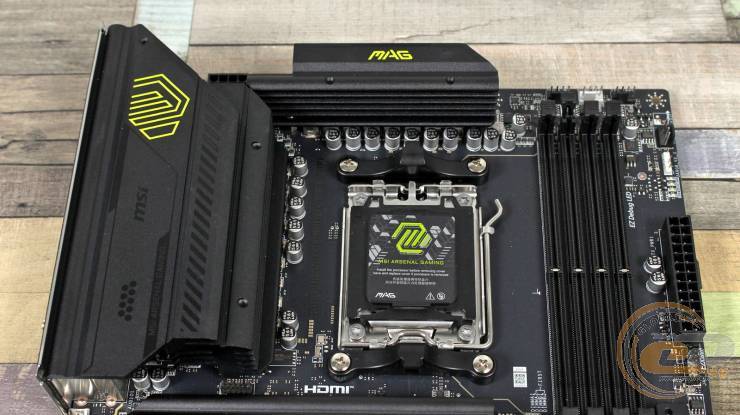

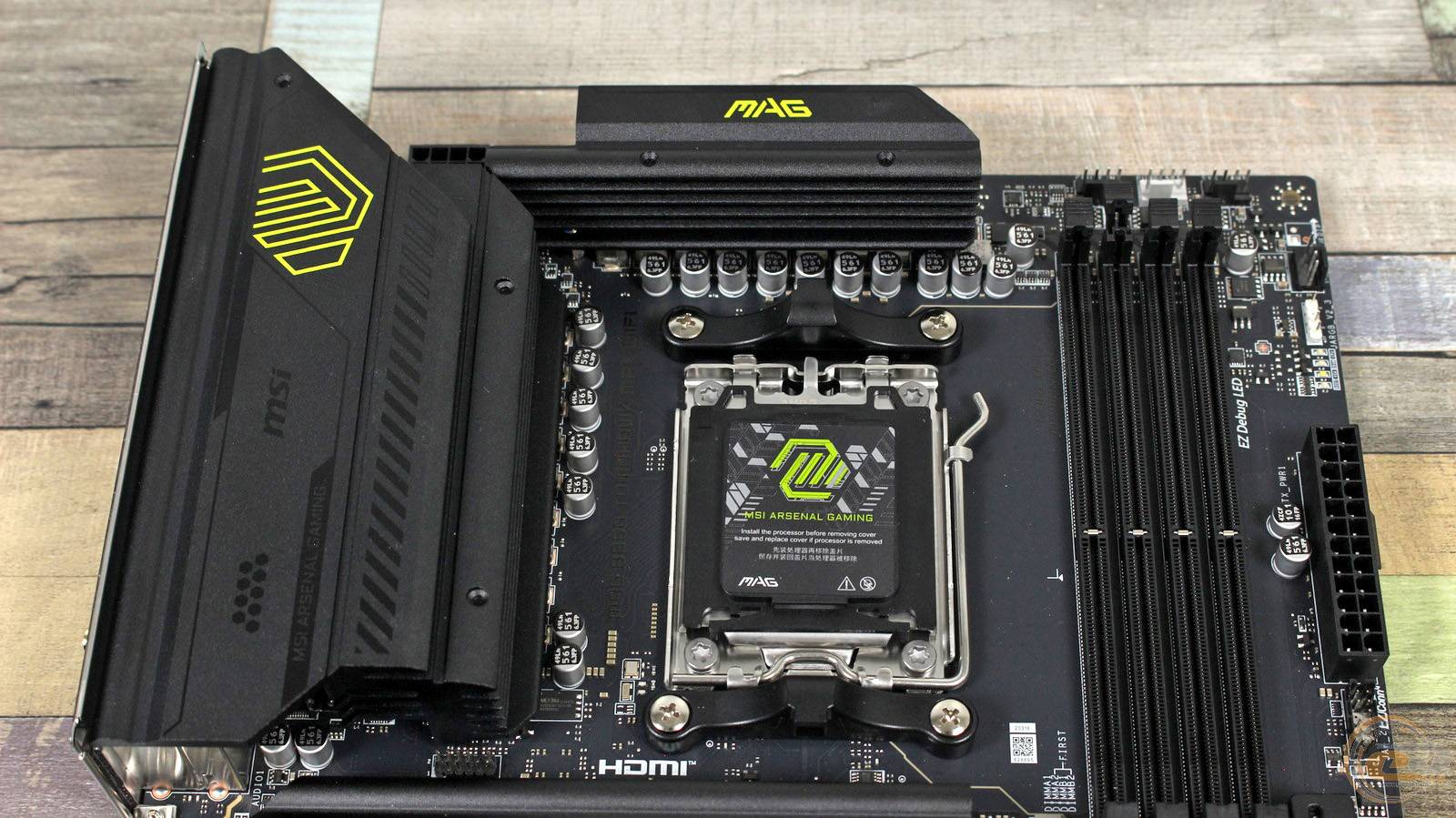

Переходим к деталям лицевой стороны. Массивные радиаторы подсистемы питания процессора явно рассчитаны на эффективный отвод тепла даже при использовании 170-ваттных Ryzen 9.

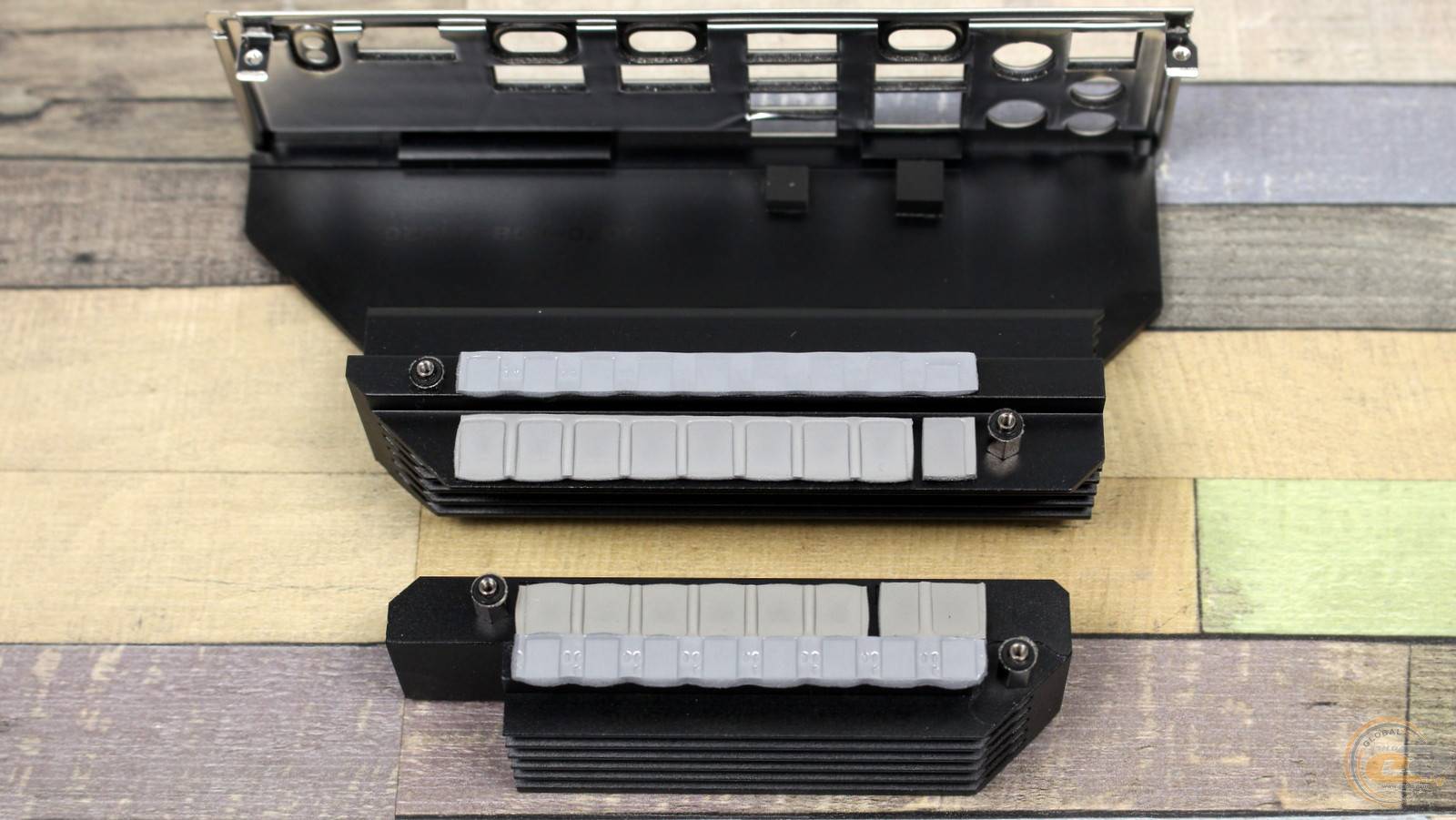

Оба охладителя оснащены термопрокладками с высокой теплопроводностью 7 Вт/(м·К).

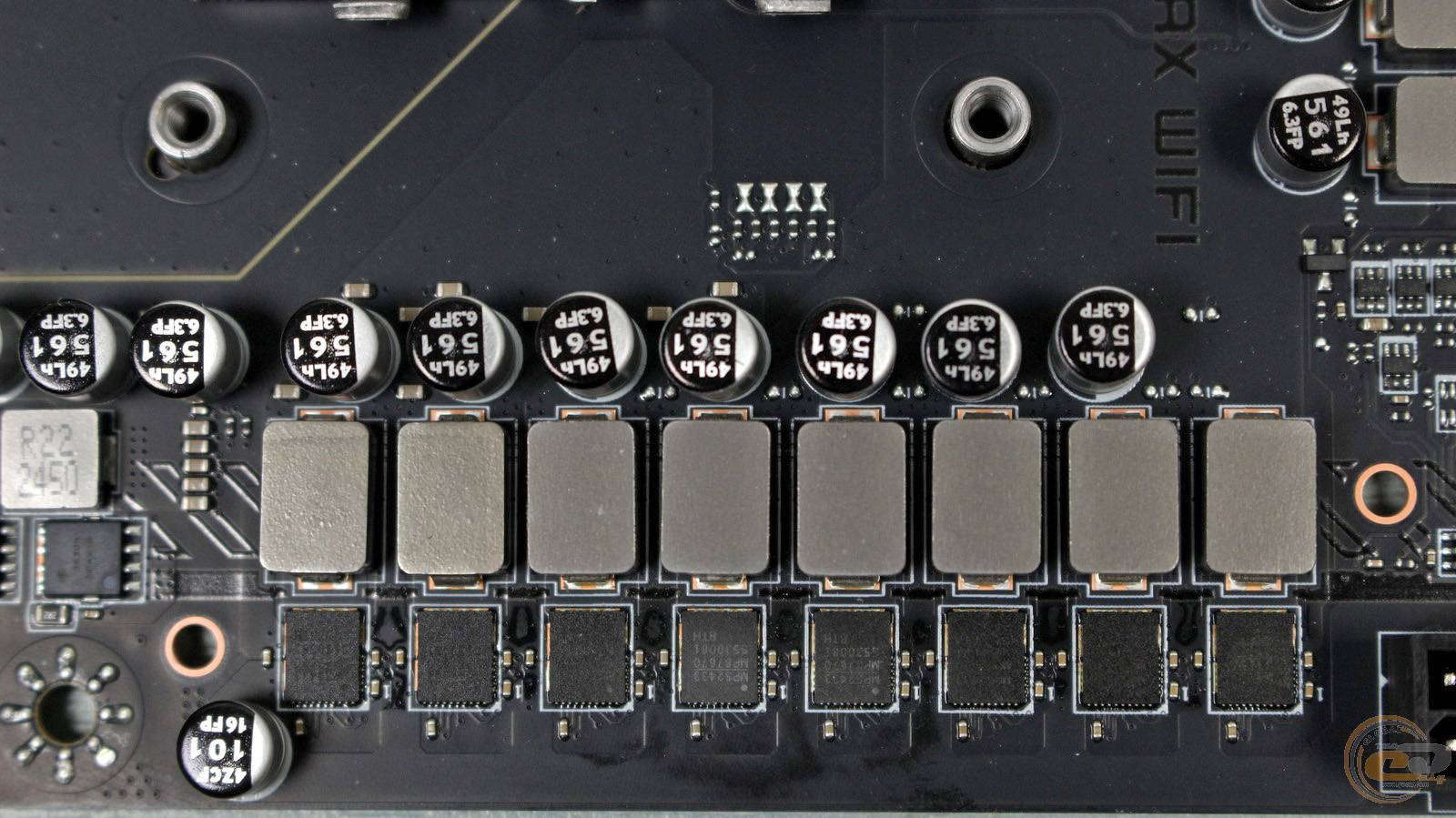

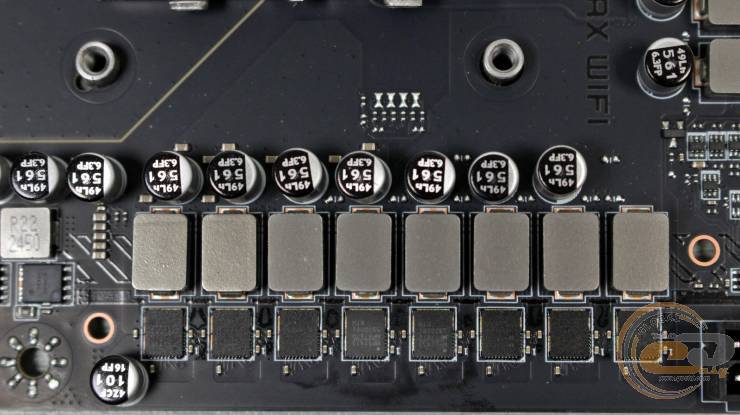

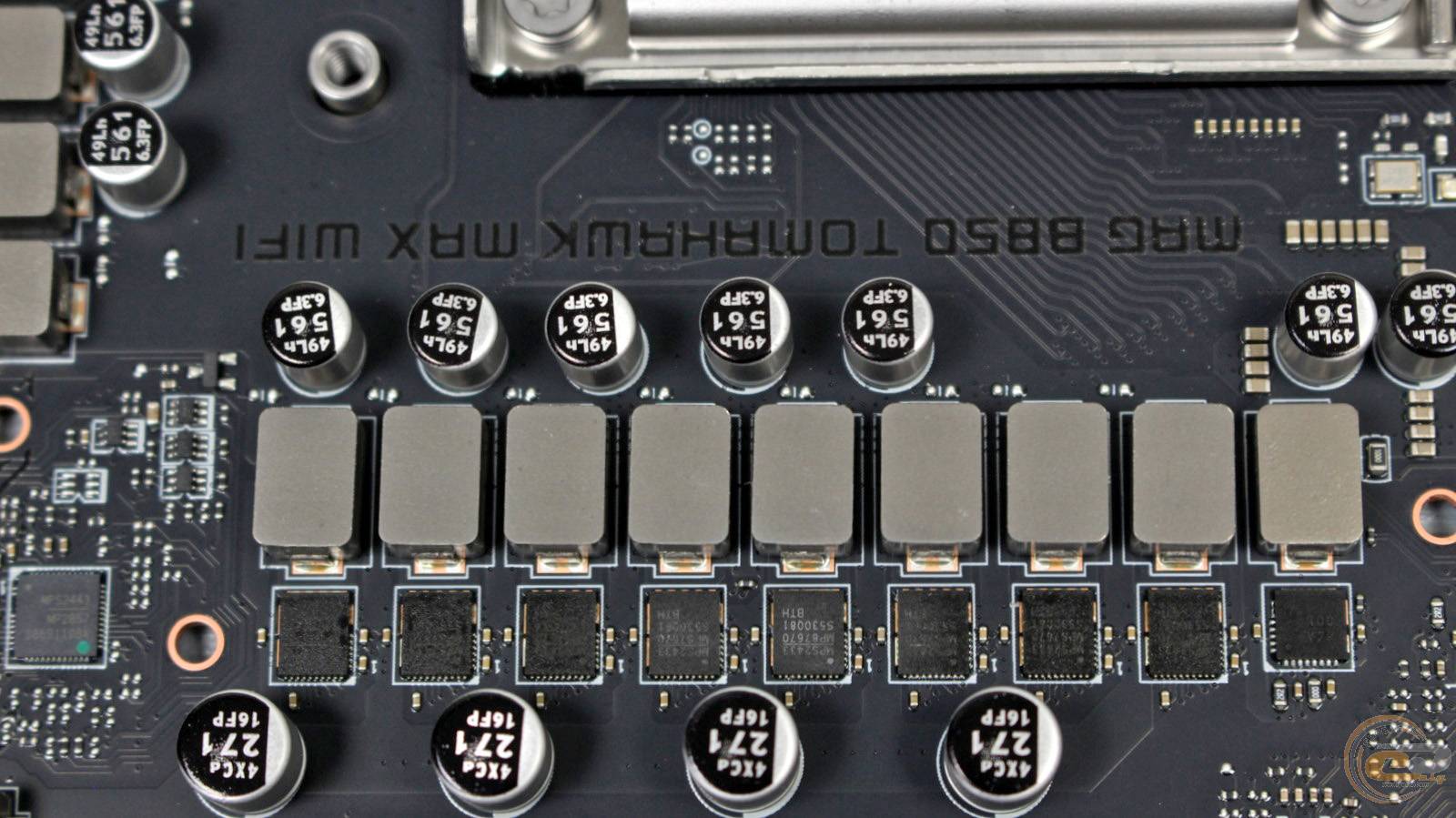

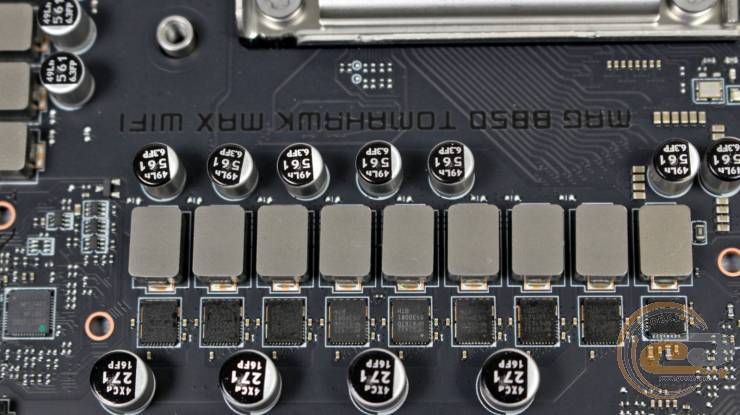

Их роль – отвод тепла от полевых транзисторов и ферритовых дросселей 14 (80 А) + 2 (80 А) + 1 (80 А)-фазной схемы питания. Рядом расположены твердотельные конденсаторы, которые дополняют перечень качественных частей данной платы.

Кстати, после 20-минутного стресс-теста 12-ядерного AMD Ryzen 9 9900X в AIDA FPU упомянутые радиаторы прогрелись всего-навсего до 52-55°С. Расположенные под ними дроссели также оставались достаточно холодными – их температура не превышала 54-58°С. Это очень хорошие показатели, поэтому даже при использовании 16-ядерных Ryzen 9 9950X / 9950X3D можно не переживать по поводу перегрева составляющих этого узла.

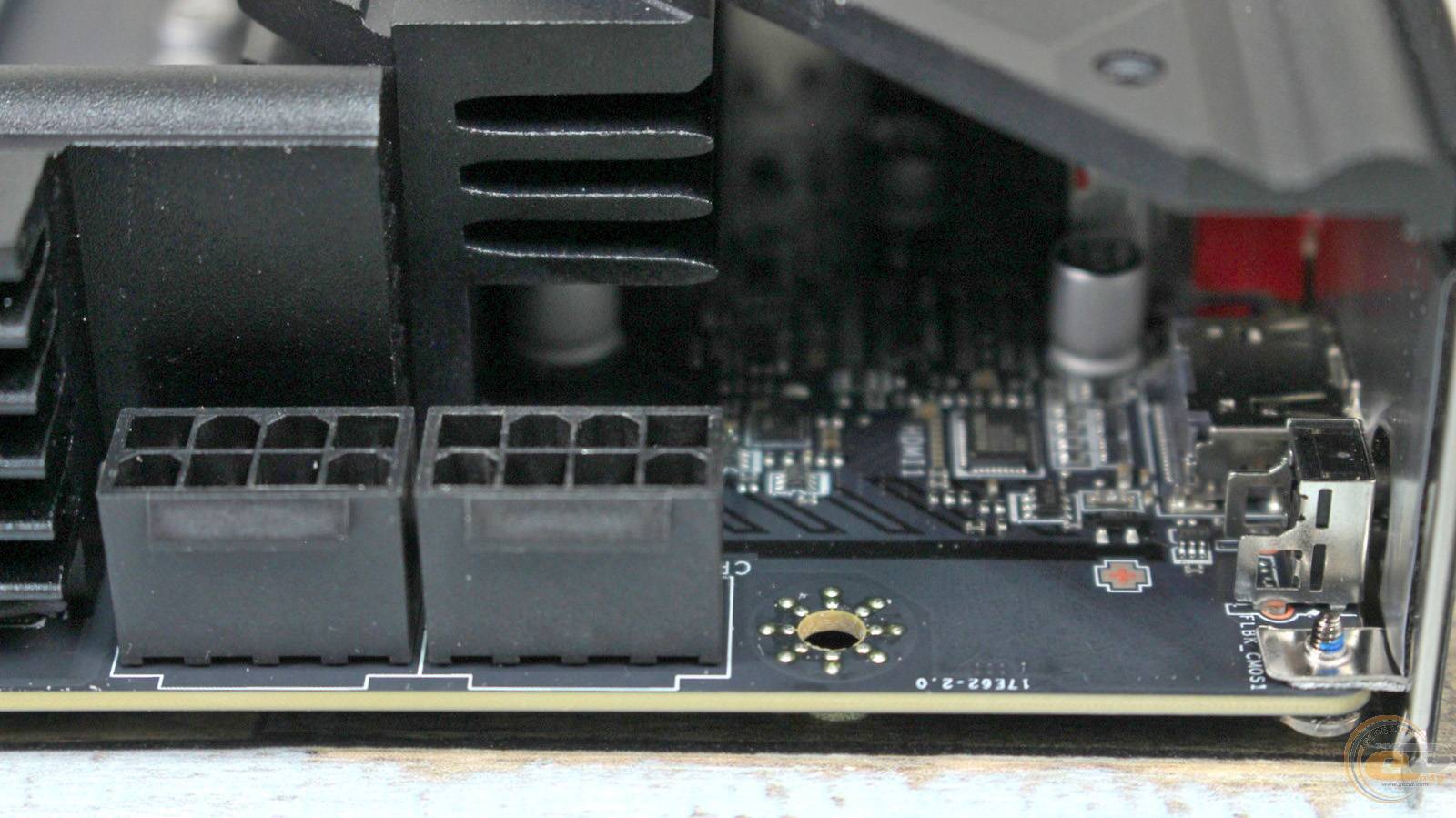

Питание к ним подводится через пару привычных 8-контактных разъемов ATX12V.

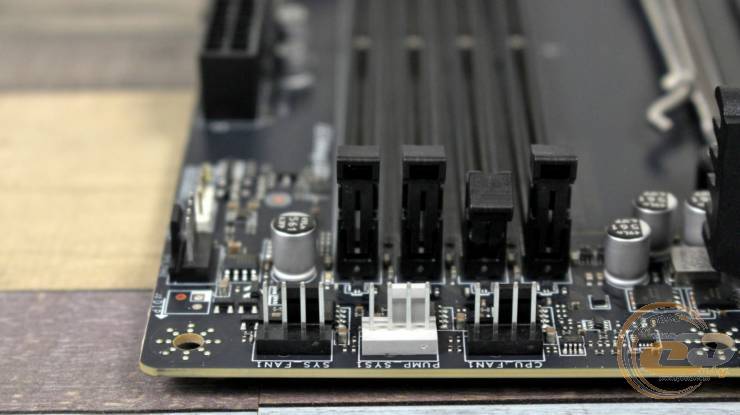

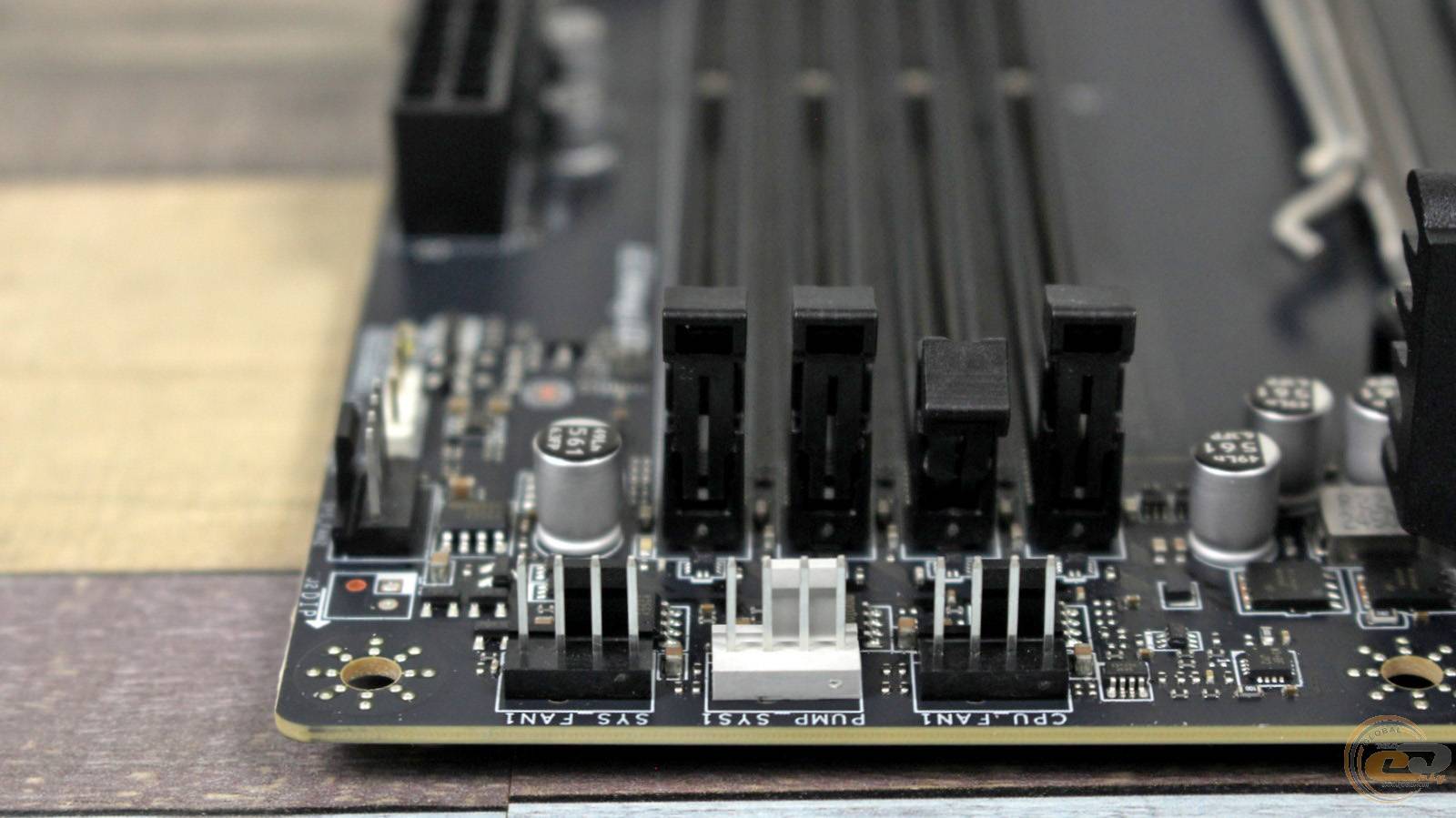

С другой стороны платы, вдоль ее верхнего края, расположены три 4-контактных FAN разъема: два для подключения процессорного охладителя, в том числе помпы СЖО, и еще один для корпусного вентилятора.

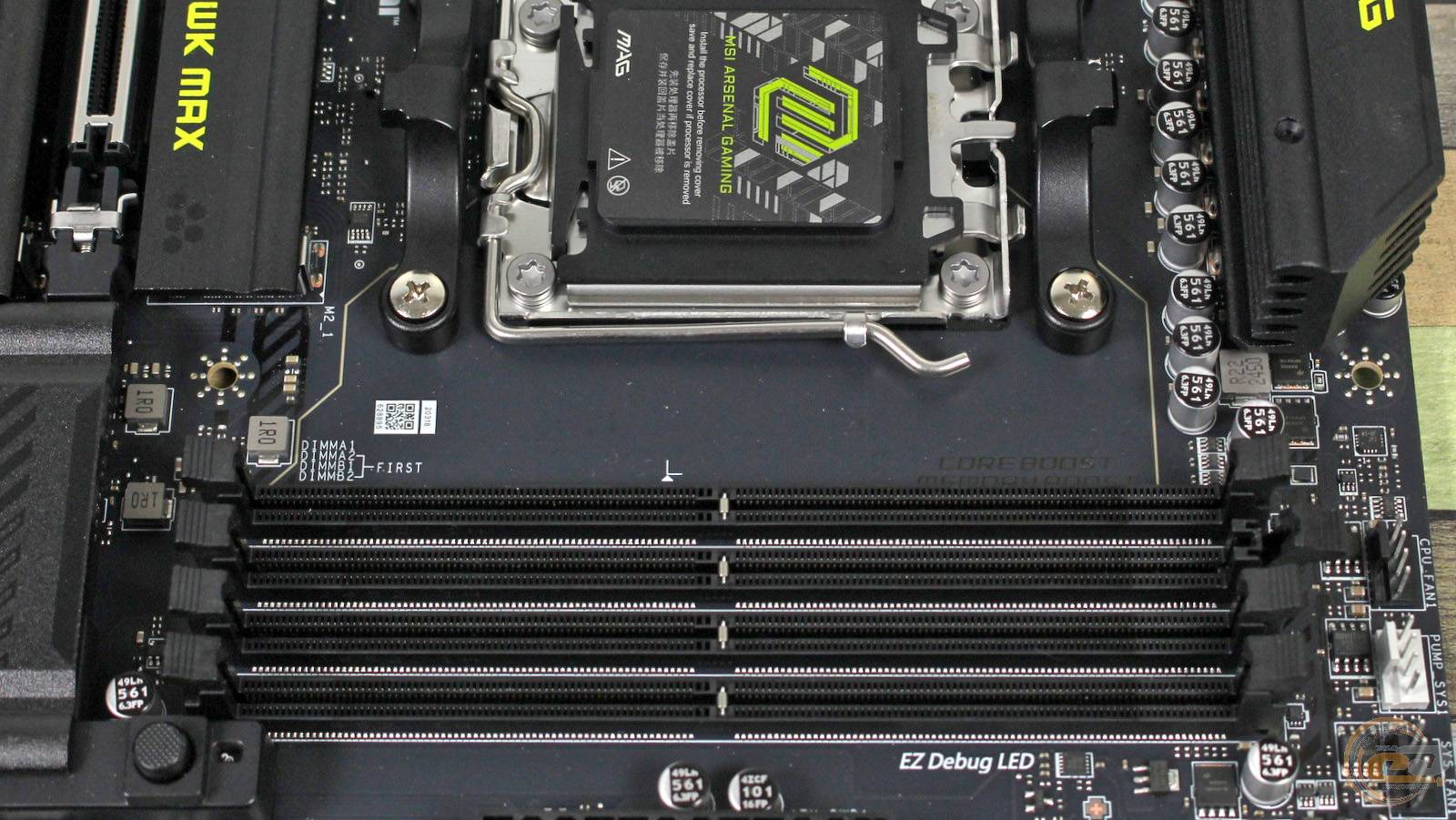

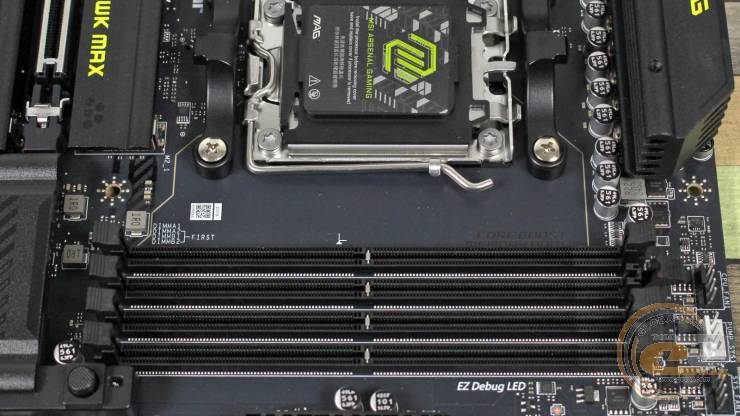

Рядом расположены четыре DIMM-слота с фиксаторами по обе стороны. Они поддерживают модули ОЗУ стандарта DDR5 общим объемом 256 ГБ со скоростью до 8400+ МТ/с.

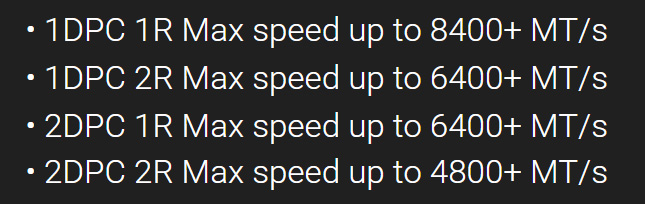

Правда, такой высокий показатель доступен только при использовании одной утренней планки на каждый канал. При установке четырех модулей можно получить максимум 6400+ МТ/с.

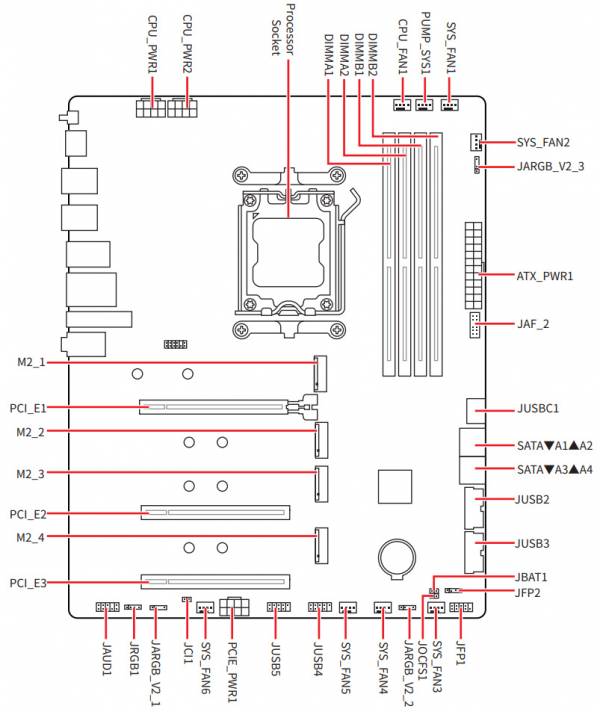

Согласно руководству пользователя, для двух планок памяти приоритетными традиционно являются слоты A2 и B2, а для одной – A2.

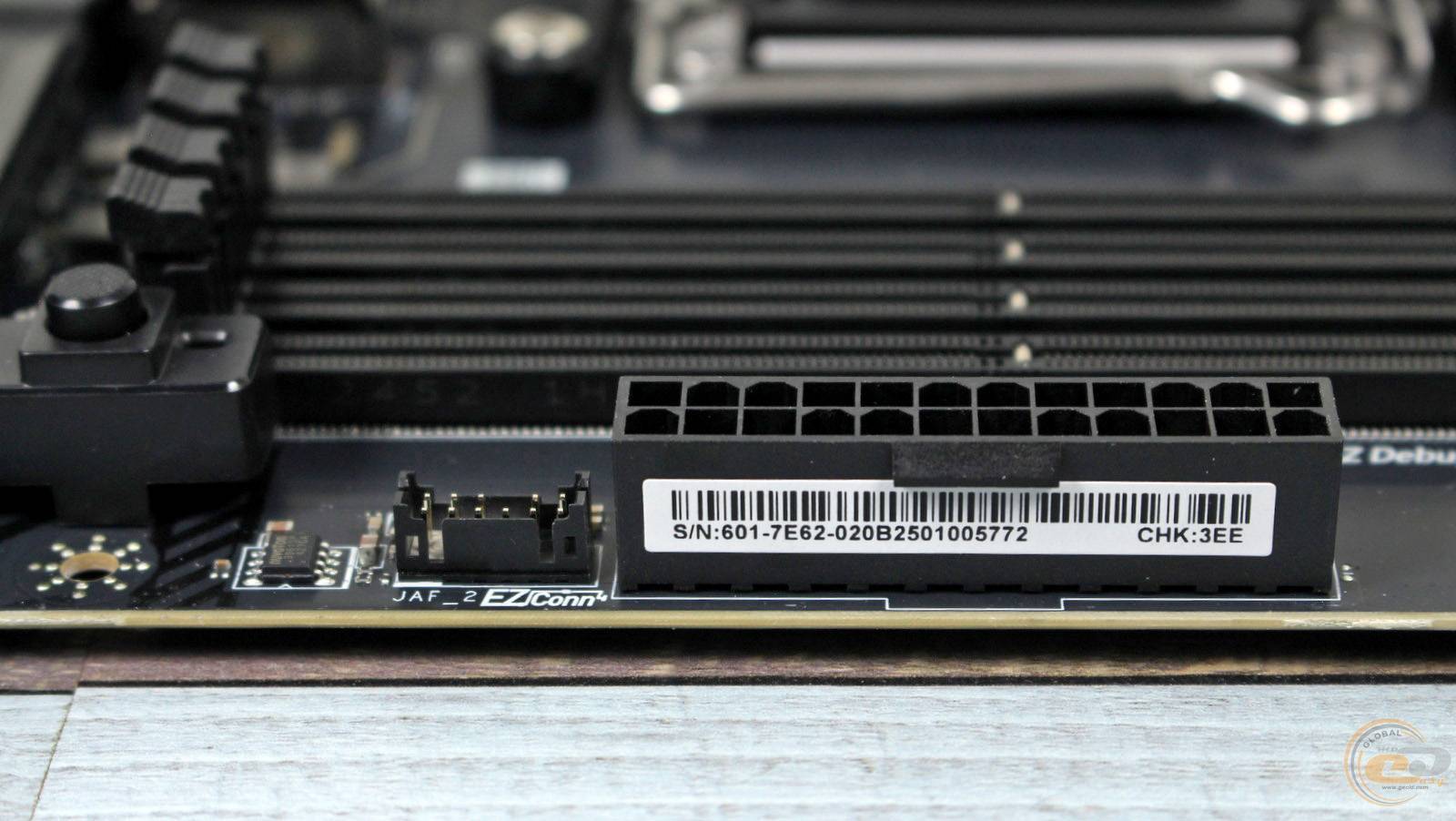

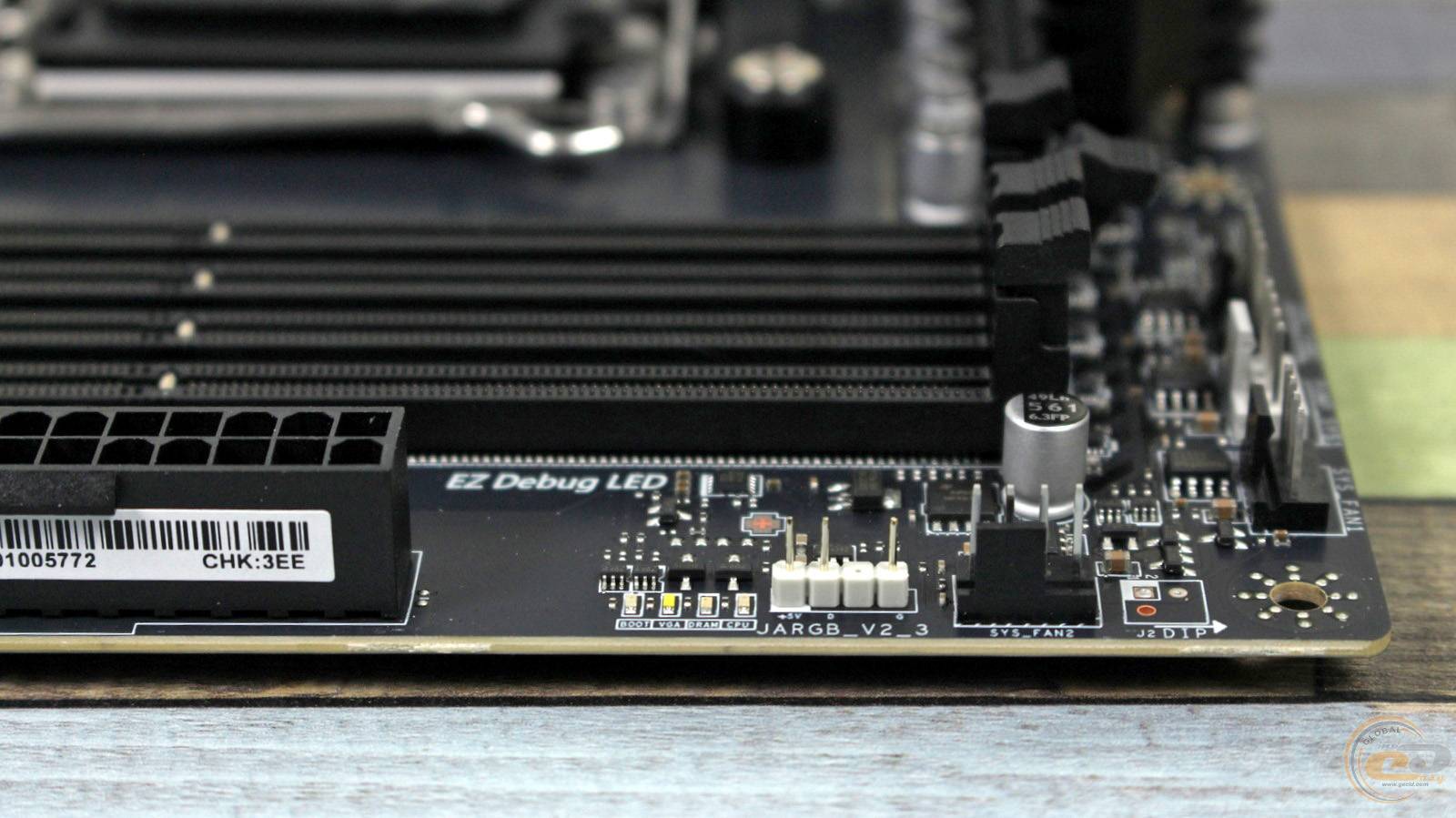

Многие полезные элементы расположены вдоль правого края платы. Здесь есть еще один разъем подключения вентилятора, колодка подключения адресной LED-подсветки, индикаторы загрузки системы, 24-контактный разъем питания ATX и колодка JAF_2.

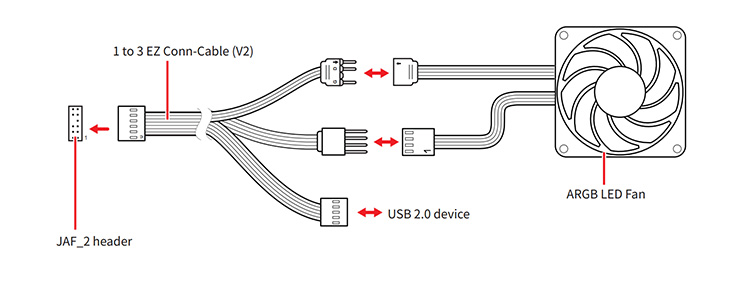

К последней подключается комплектный кабель-переходник, позволяющий одновременно подключить к плате вентилятор, его RGB-подсветку и USB-устройства.

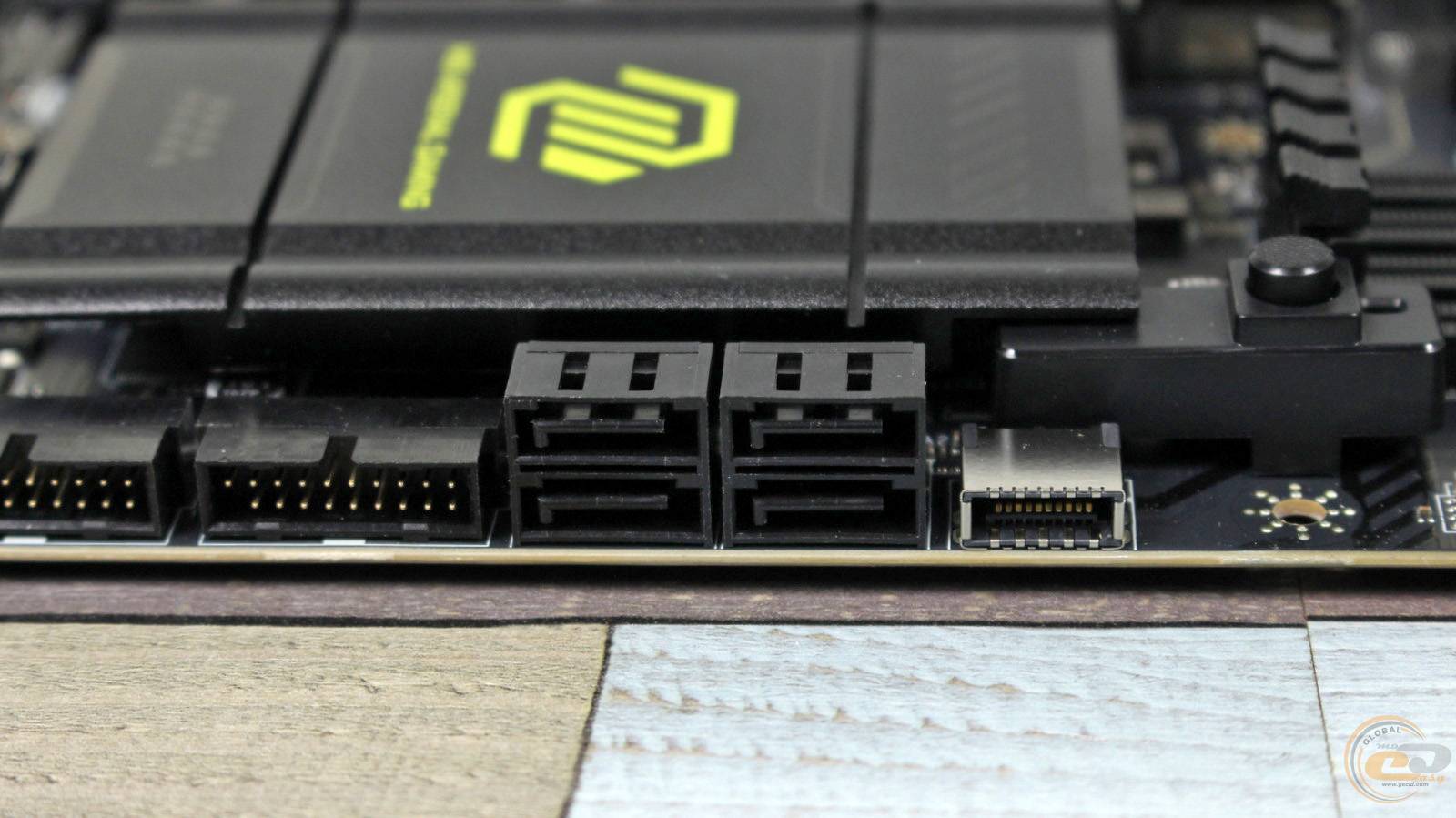

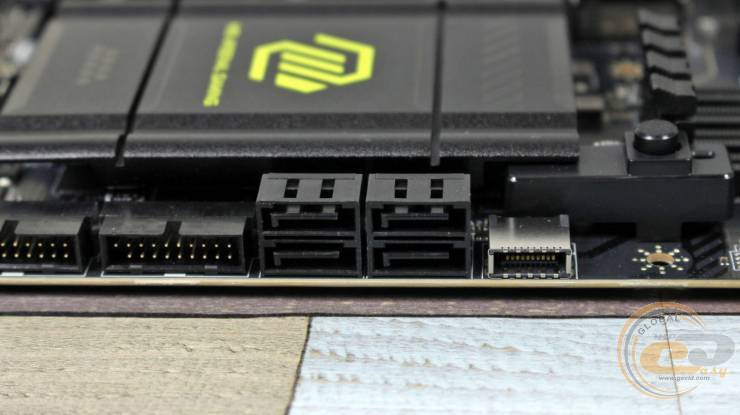

Еще ниже видны четыре порта SATA 6 Гбит/с с горизонтальным расположением и три колодки USB. Верхняя соответствует стандарту USB 3.2 Gen 2x2, имеет пропускную способность до 20 Гбит/с и поддерживает подключение одного устройства. В то же время два нижних предназначены для четырех устройств USB 3.2 Gen 1 и имеют скорость до 5 Гбит/с.

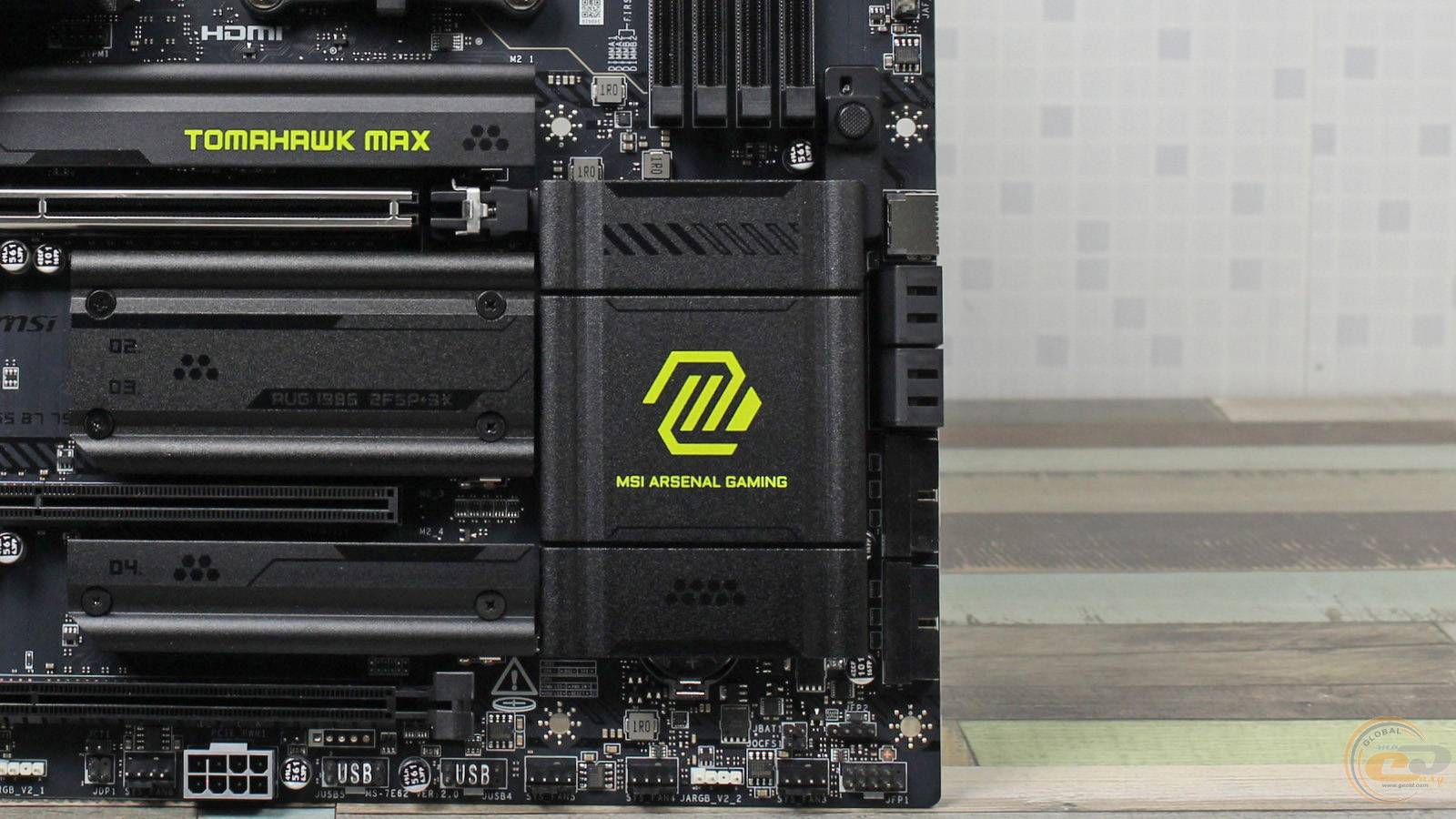

Рядом находится большой радиатор чипсета. После 20 минут вышеупомянутого теста AIDA FPU он прогрелся до 48°C, и это при температуре в помещении 23°C.

Сверху под ним скрывается механизм быстрого извлечения видеокарты, которое происходит нажатием круглой кнопки возле слотов памяти.

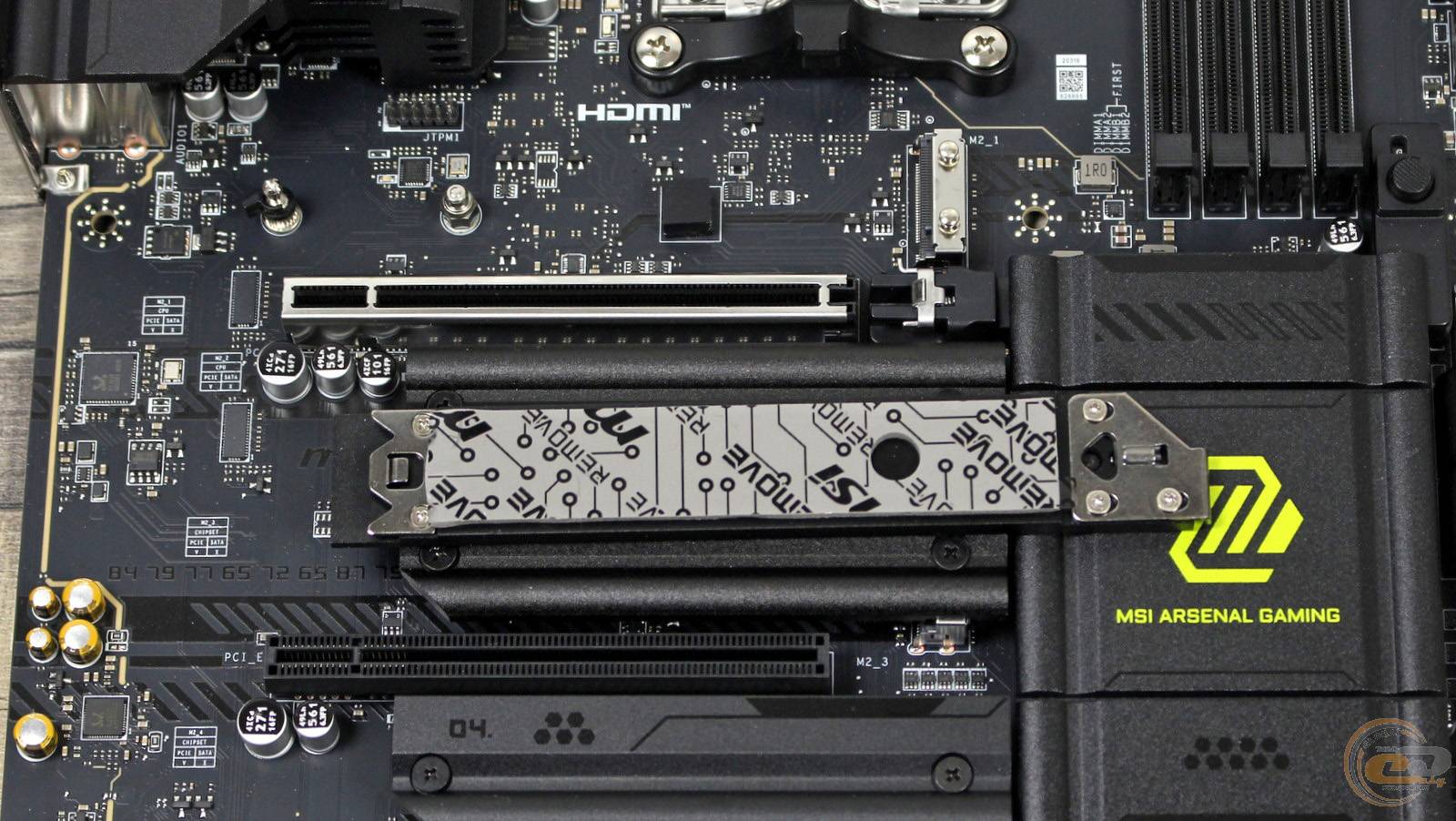

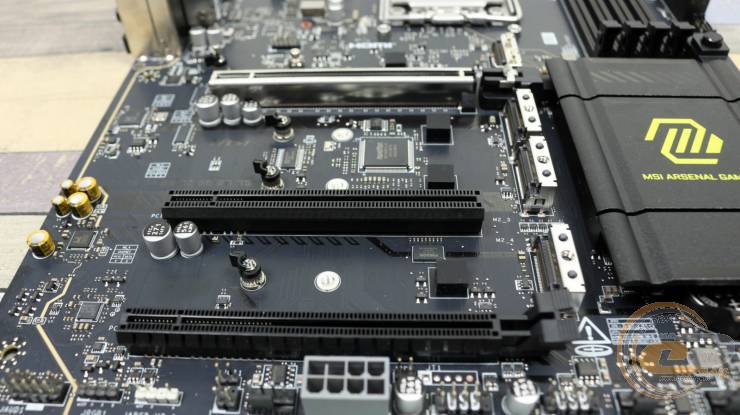

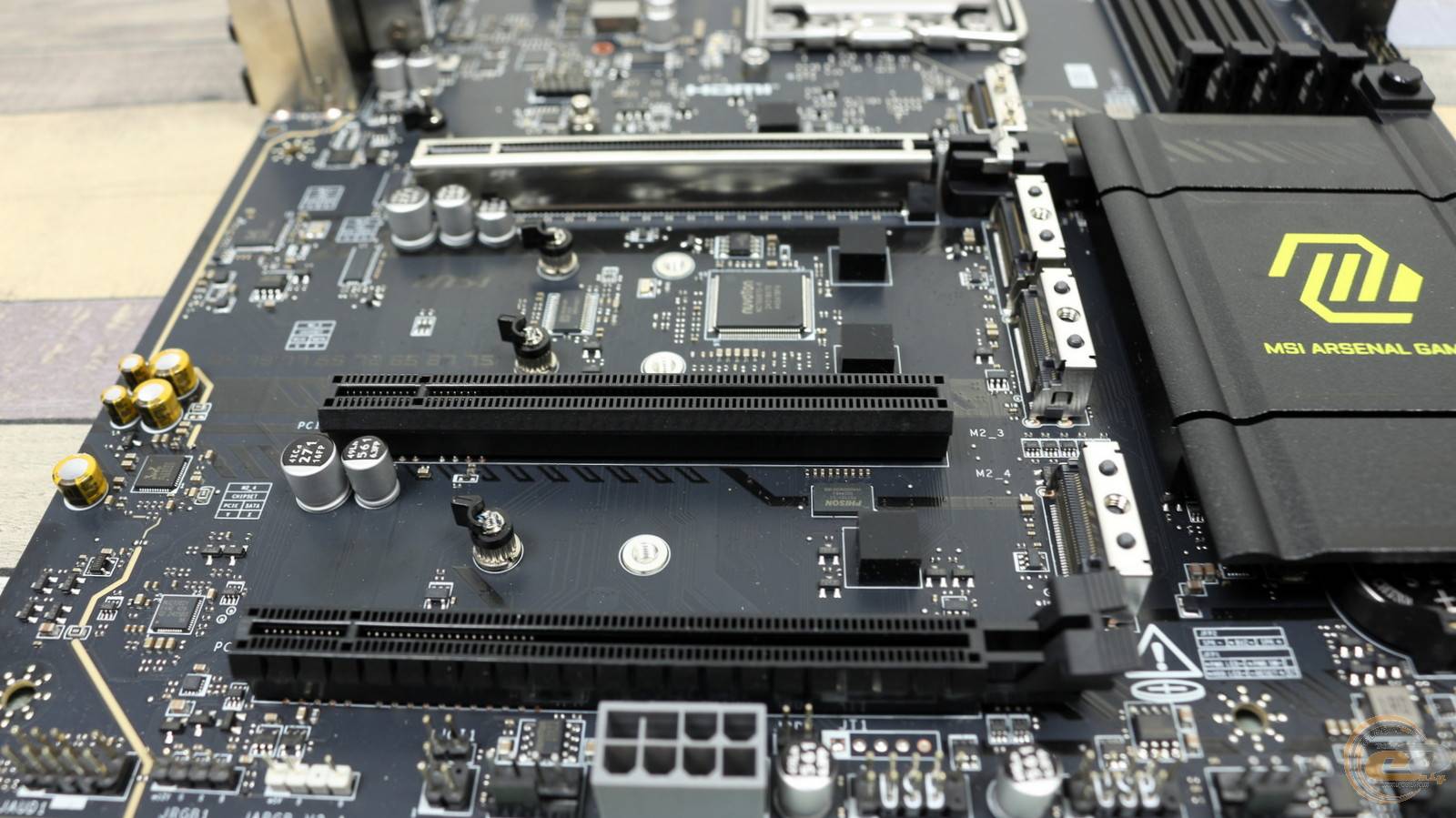

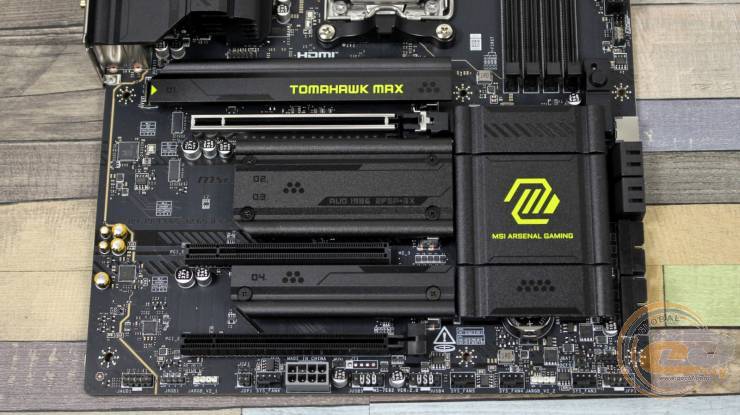

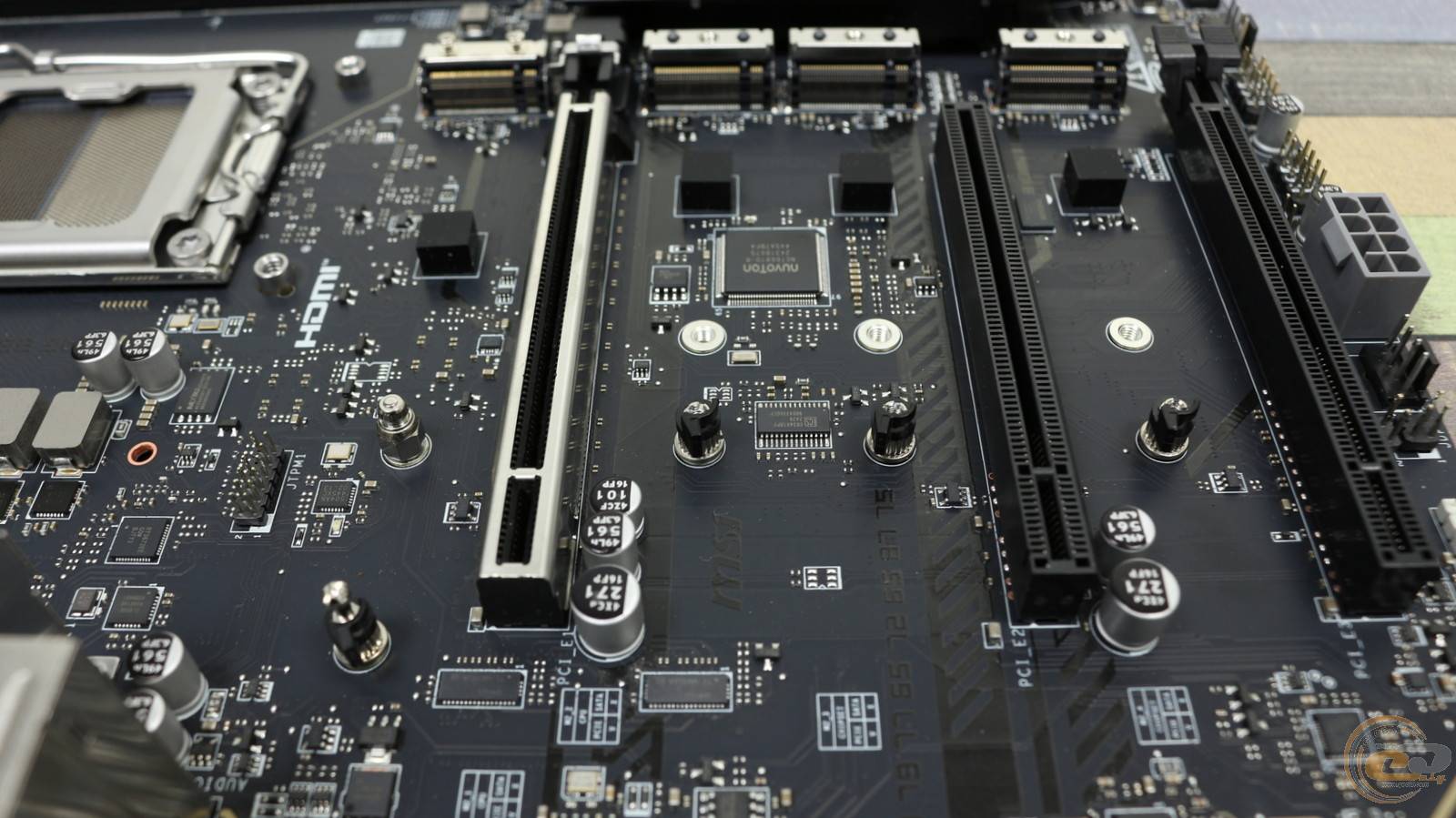

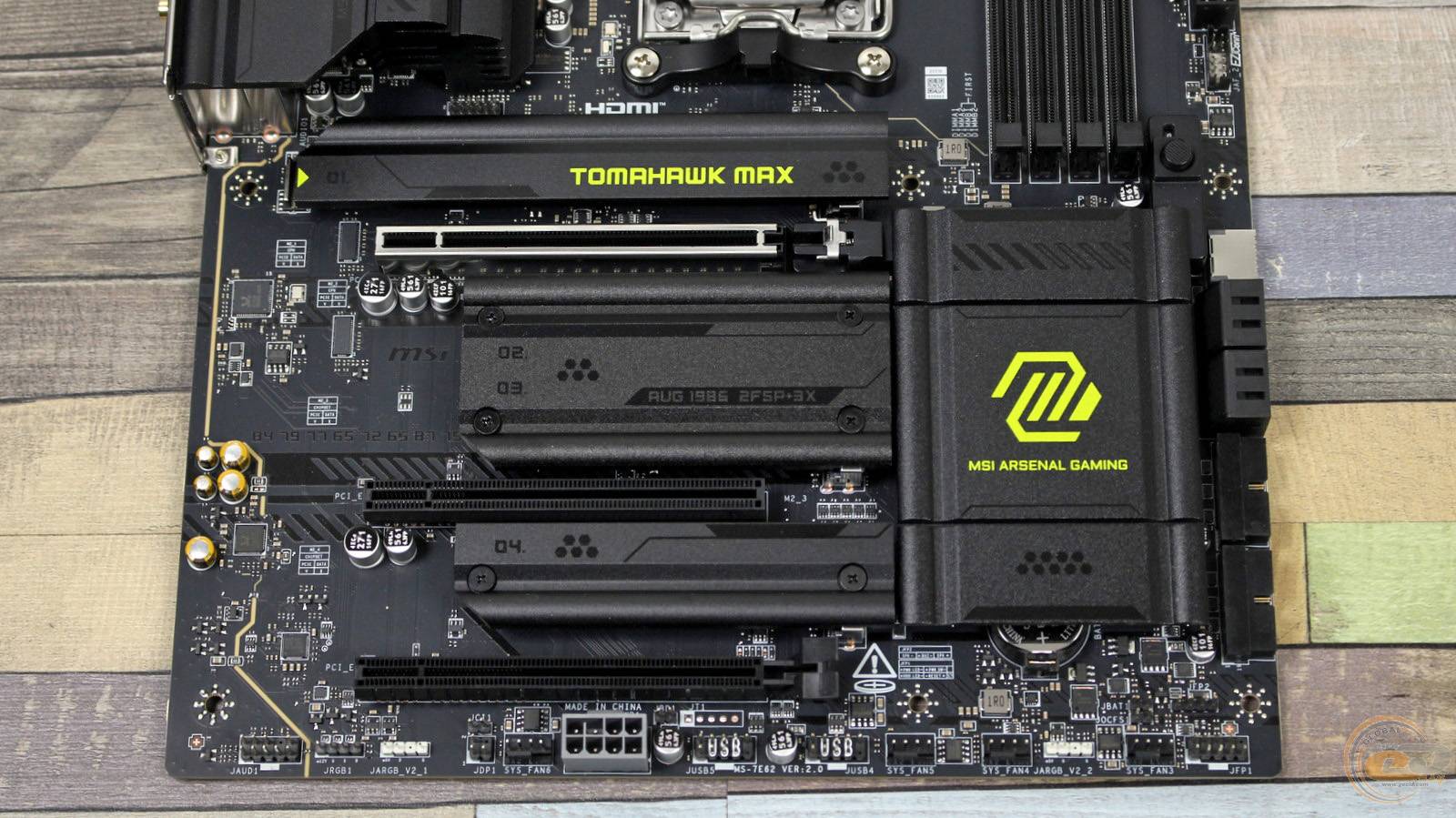

В составе MSI MAG B850 TOMAHAWK MAX WIFI предусмотрено три слота расширения:

  1. PCI Express 5.0 x16 (в режиме х16);
  2. PCI Express 3.0 x16 (в режиме х1).
  3. PCI Express 4.0 x16 (в режиме х4).

Верхний из них усиленный и использует процессорные линии PCIe. Поэтому в случае решения AMD Ryzen 8000 он будет работать в соответствии со стандартом PCIe 4.0 и максимум в режиме x8 или x4.

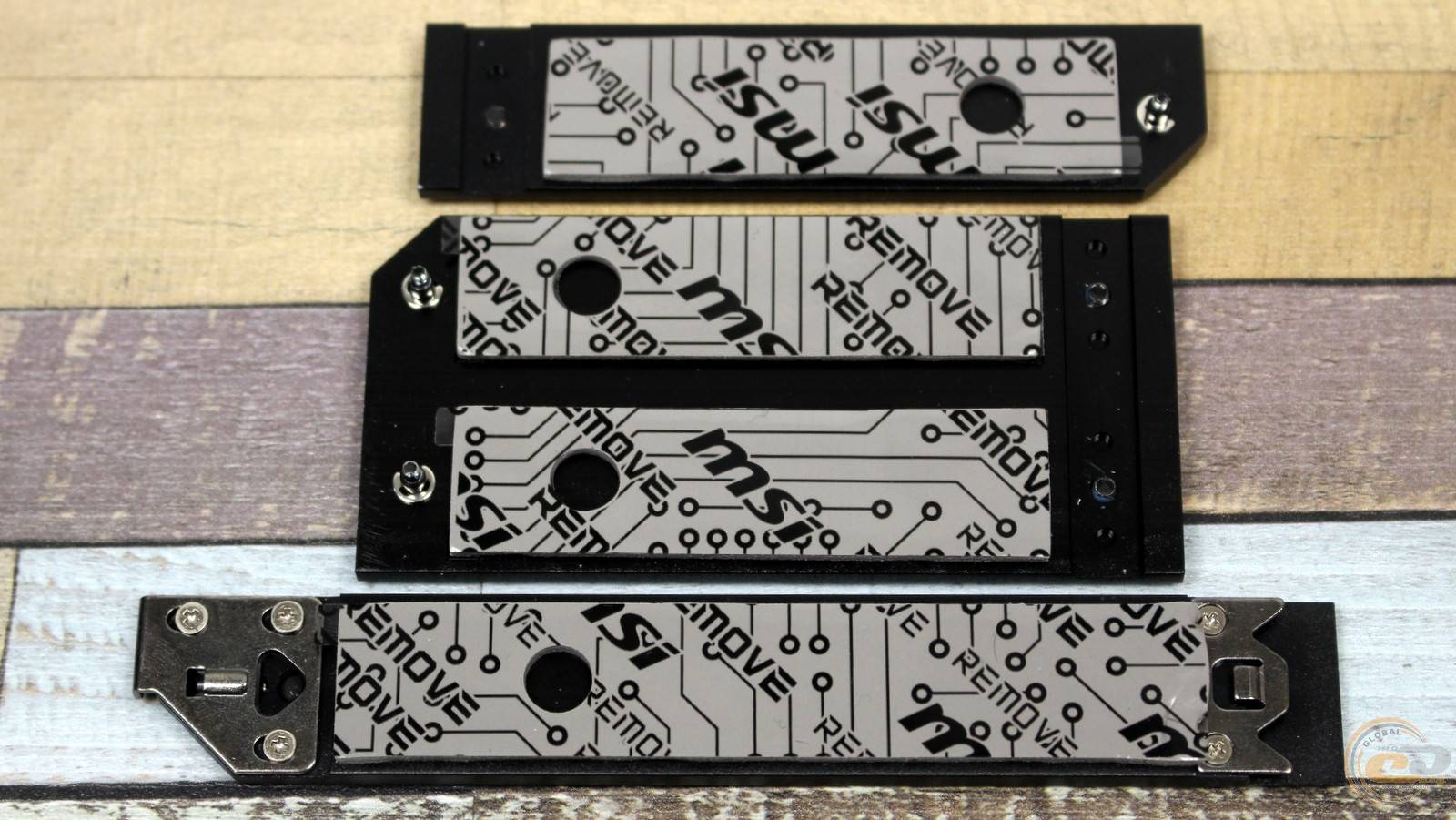

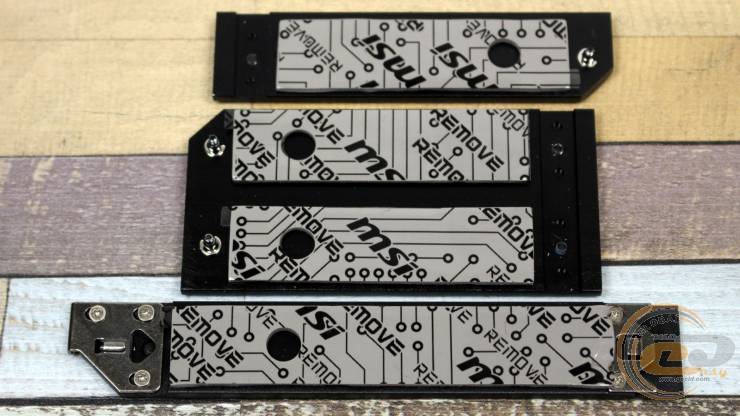

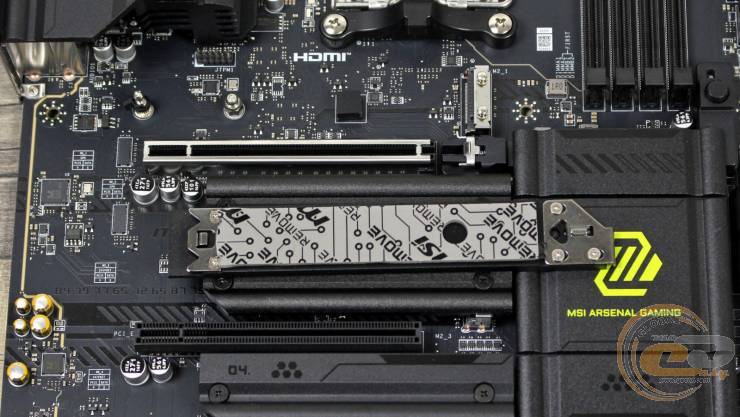

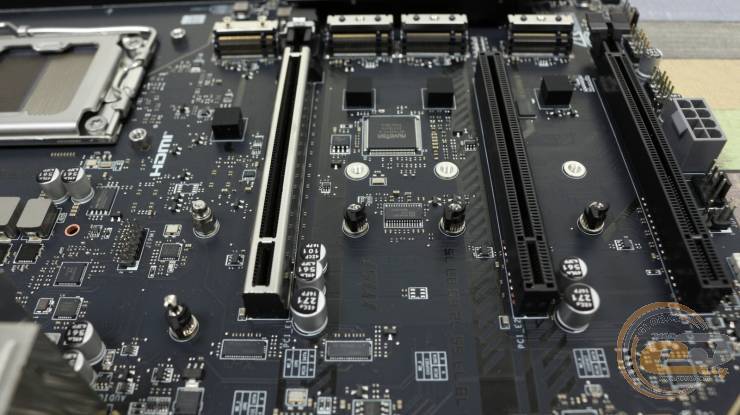

А рядом с ними нашлось четыре посадочных места для SSD формата M.2 Socket 3, которые оборудованы тремя радиаторами с термопрокладками.

Верхний слот предназначен для накопителя форм-фактора M.2 2280 или 22110 с высокоскоростным интерфейсом PCIe 5.0 x4. Если же на борту установлен AMD Ryzen 8000, то разъем будет работать в режиме PCIe 4.0 x4. Кстати, радиатор здесь оборудован фиксатором EZ M.2 CLIP II. Так что процесс его снятия и монтажа не требует использования каких-либо инструментов.

Ниже расположен еще один слот M.2 стандарта PCIe 5.0 x4. И, опять же, в случае с AMD Ryzen 8000 он будет работать в режиме PCIe 4.0 x4 или PCIe 4.0 x2. При этом здесь имеется поддержка только более компактных накопителей M.2 2260 или 2280.

Остальное актуально и для следующего разъема M.2. Только он использует чипсетные линии в конфигурации PCIe 4.0 x2. При установке сюда накопителя слот PCI Express 4.0 x16 будет работать в режиме х2 вместо х4.

И, наконец, четвёртый слот также предназначен для носителей формата M.2 2260 или 2280. При этом благодаря чипсету он имеет шину PCIe 4.0 x4.

Кстати, все разъемы M.2 поддерживают безвинтовую фиксацию накопителей, что упростит их монтаж. Также в комплекте имеется ключ для перестановки данных креплений в соответствии с длиной используемых носителей.

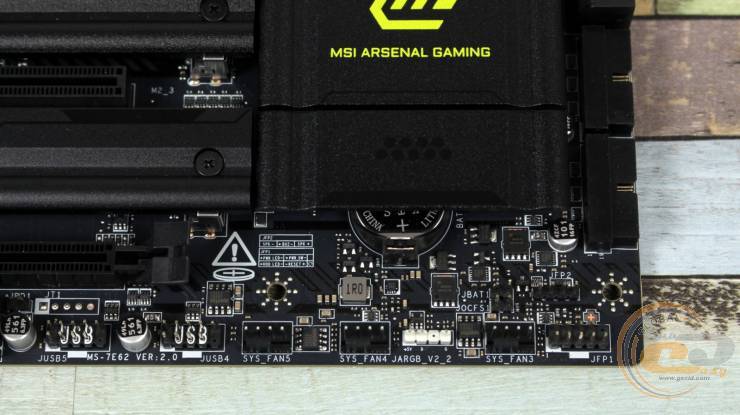

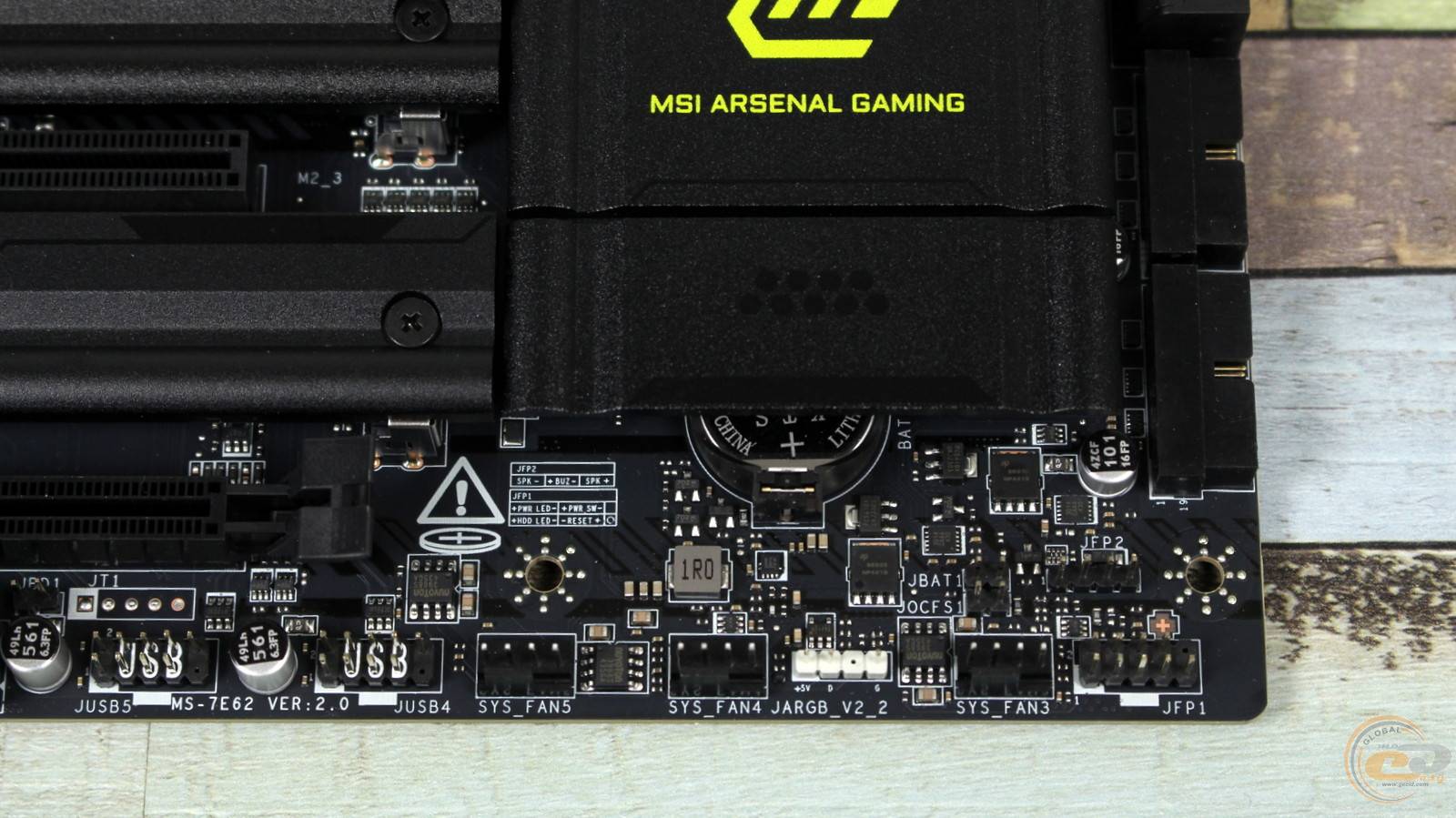

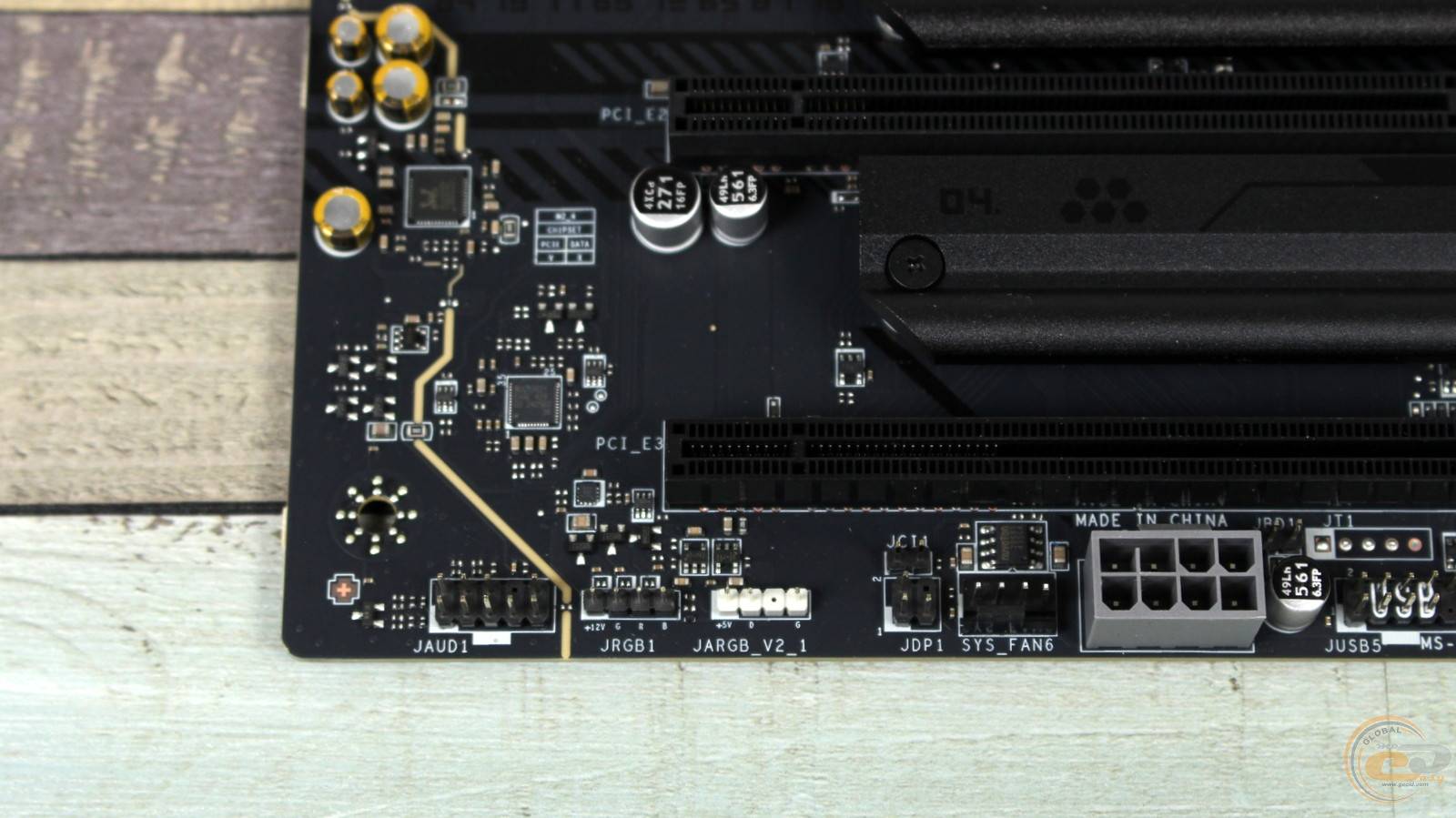

Нижняя часть платы, как и ее правый край, также богата элементами. Здесь расположены: колодка фронтальных аудиопортов, одна колодка для подключения LED-ленты и две для реализации ARGB-свечения, колодка сигнализации о вторжении в корпус, четыре разъема для вентиляторов, 8-контактный разъем питания PCIe, две колодки USB 2.0 для четырех соответствующих портов. Напомним, в последнюю можно установить комплектный кабель EZ Front Panel Cable, позволяющий удобно подключить кнопки и индикаторы передней панели.

Возле батарейки CMOS имеется джампер сброса соответствующих настроек. Также есть и соответствующая кнопка, которая расположилась уже на тыльной интерфейсной панели.

В общей сложности на плате имеются четыре колодки для организации подсветки и восемь разъемов для подключения вентиляторов и помпы с поддержкой ШИМ-регулировки скорости вращения. Плюс имеется универсальный разъем JAF_2, который с помощью комплектного кабеля одновременно объединяет несколько функций.

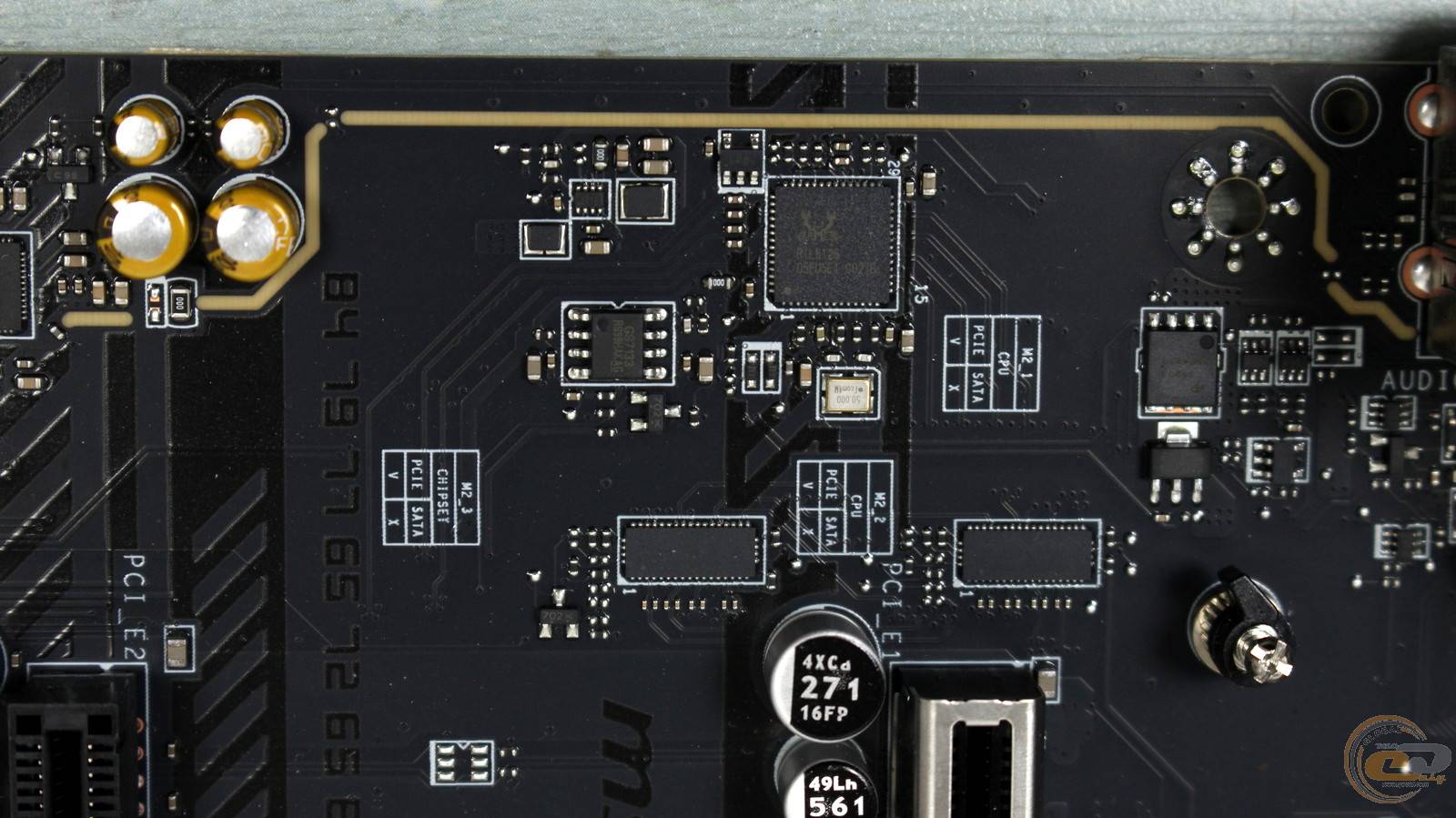

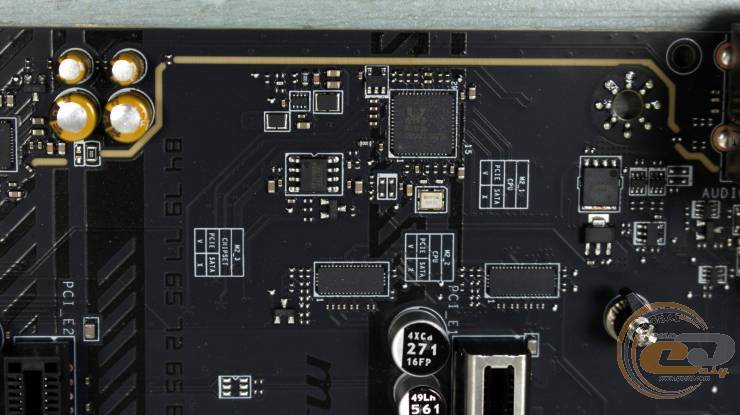

Аудиотракт традиционно экранирован от помех и дополнен аудиоконденсаторами. В его основе лежит 7.1-канальный аудиокодек Realtek ALC4080. А рядом виден еще один чип, Realtek RTL8126VB, отвечающий за работу 5-гигабитного сетевого порта.

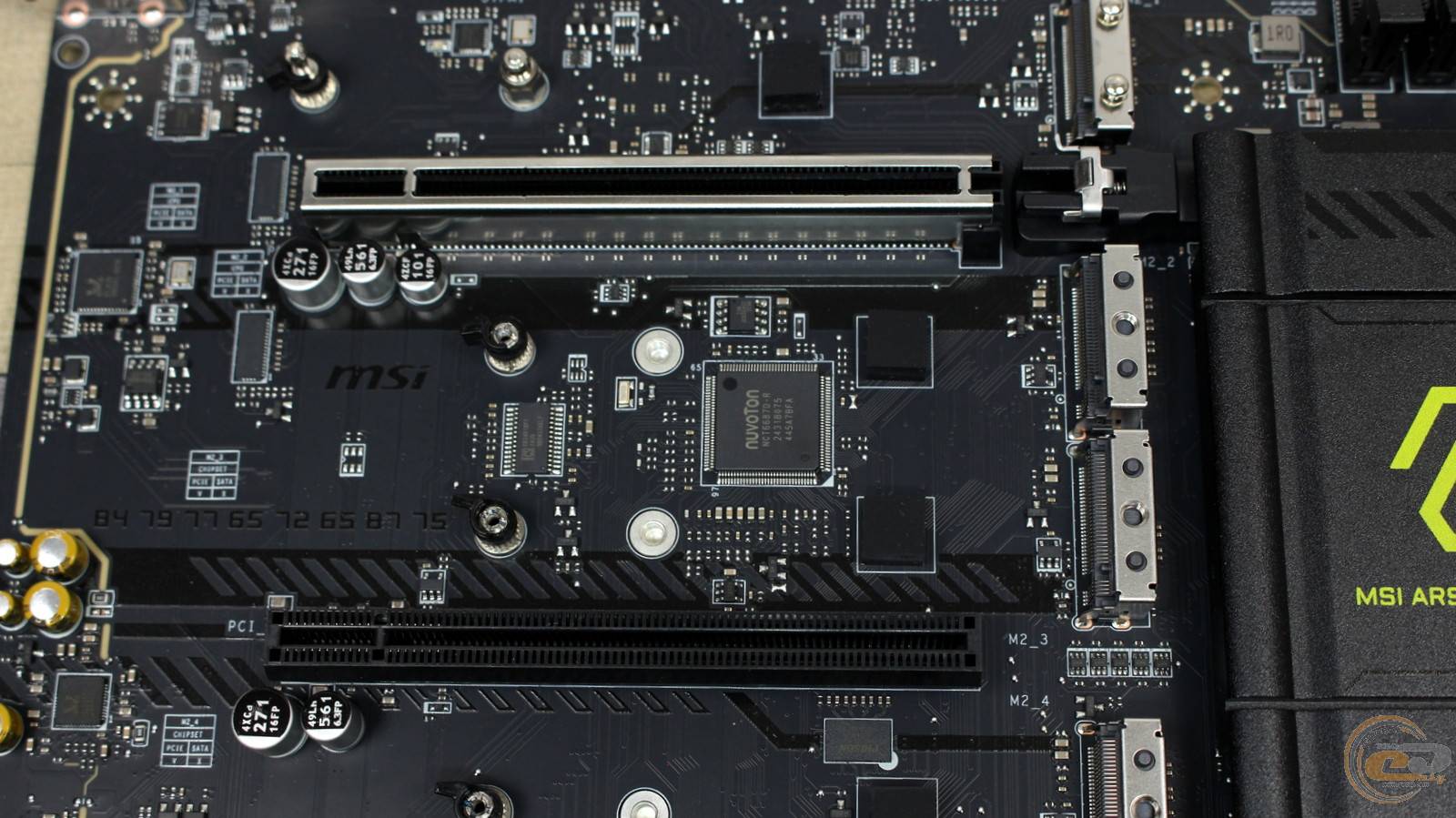

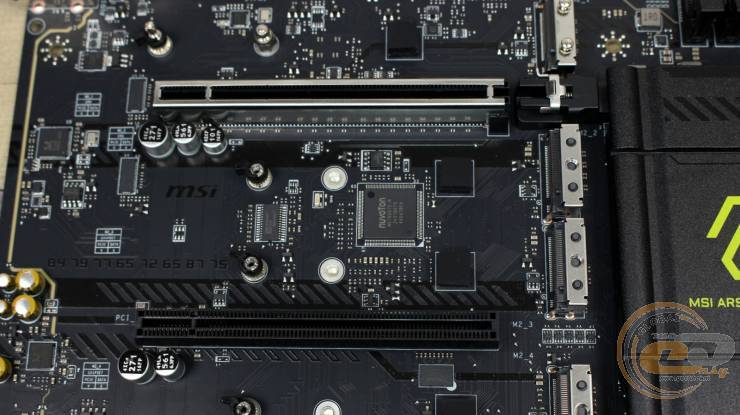

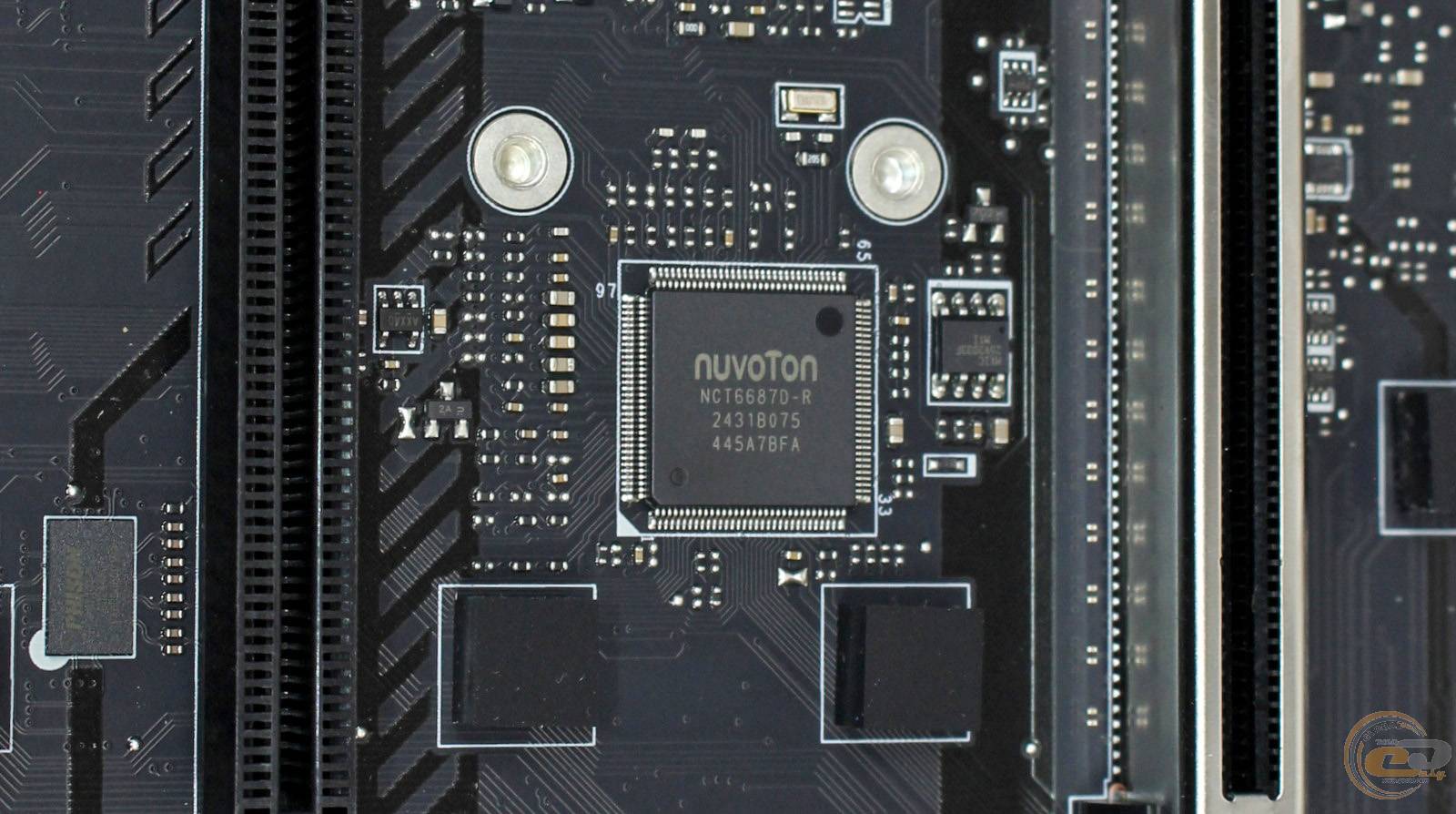

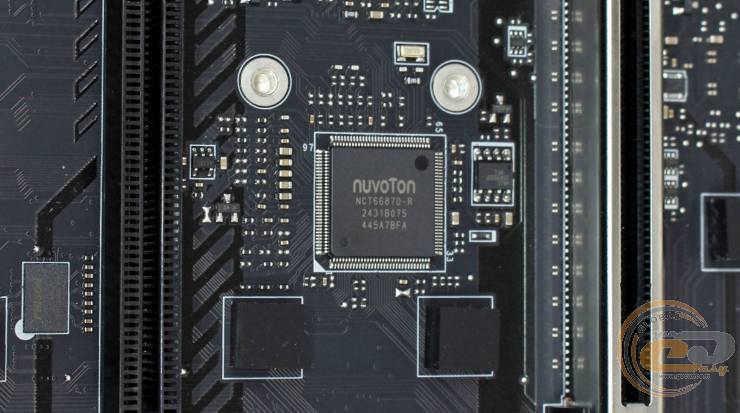

Мультиконтроллером выступает чип NUVOTON NCT6687D-R, который использовался, например, на той же MSI MAG B650 TOMAHAWK WIFI.

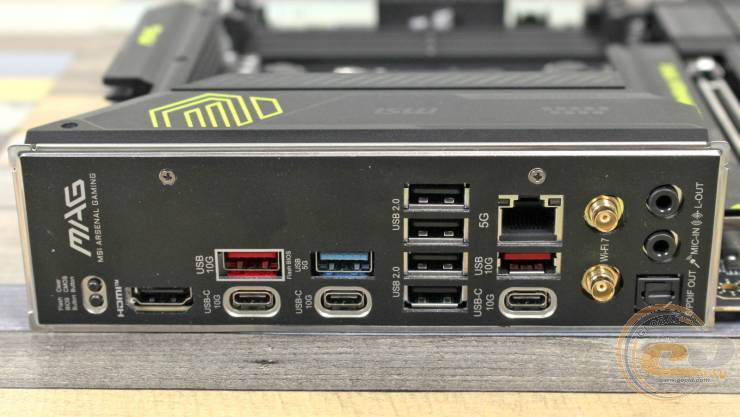

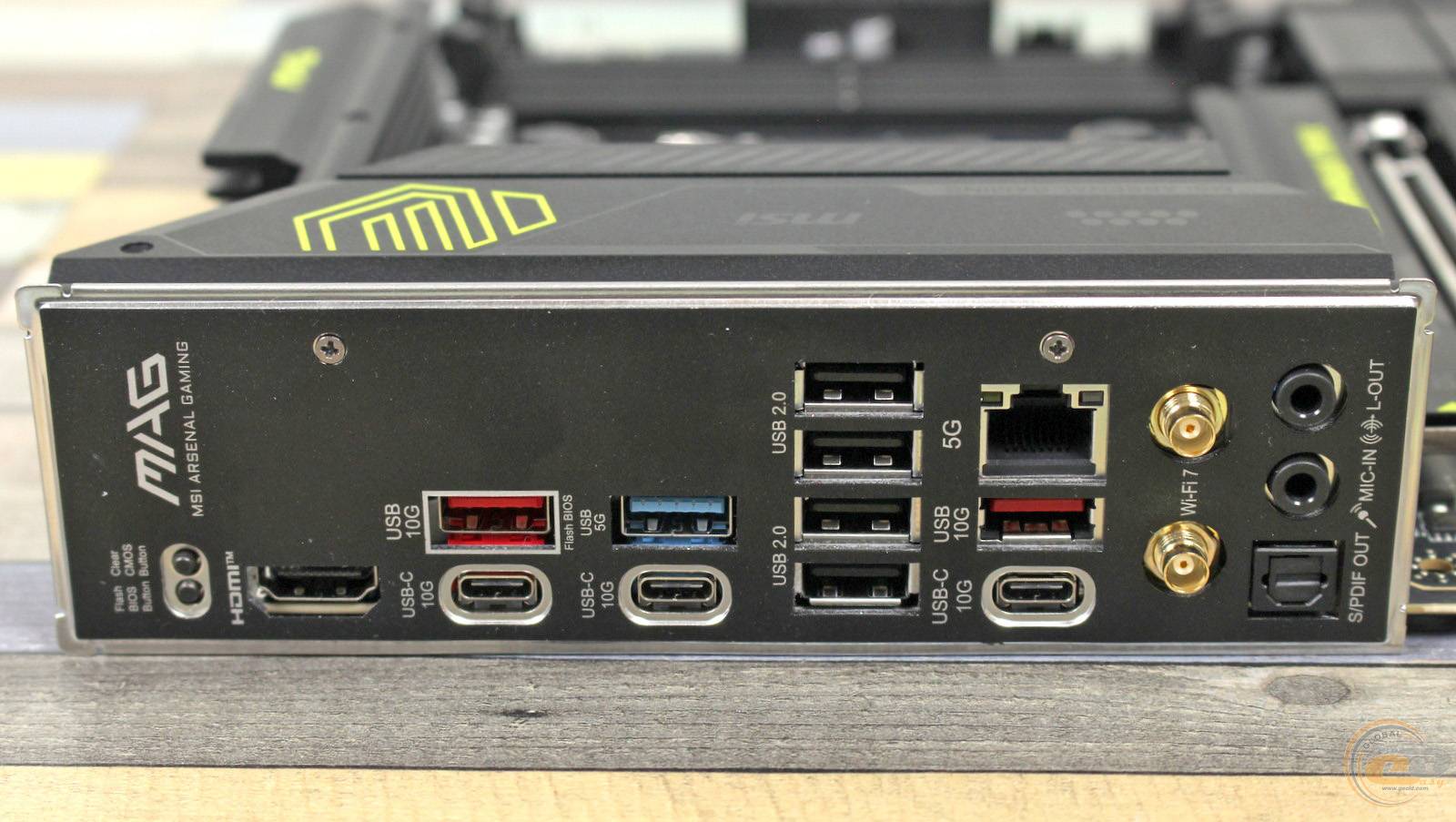

Что касается интерфейсной панели MSI MAG B850 TOMAHAWK MAX WIFI, то она богата различными портами и элементами. На ней есть:

  • 1 x кнопка обновления BIOS
  • 1 x кнопка сброса CMOS
  • 1 х HDMI
  • 3 х USB 3.2 Gen 2 (10 Гбит/с) Type-C
  • 2 х USB 3.2 Gen 2 (10 Гбит/с) Type-A
  • 1 х USB 3.2 Gen 1 (5 Гбит/с) Type-A
  • 4 х USB 2.0 Type-A
  • 1 x RJ45 (5 Гбит/с)
  • 2 х коннектора антенн Wi-Fi
  • 1 x оптический S/PDIF аудиовыход
  • 2 x 3,5-мм аудиопорты

Цифровой видеовыход HDMI позволит использовать интегрированное видеоядро процессора, кнопки рядом – обновить BIOS и сбросить настройки CMOS, а трио разъемов в самом низу – подключить аналоговые и цифровые аудиоустройства. А подключить другие аксессуары помогут целых десять USB-портов, в том числе три USB 3.2 Gen 2 Type-C.

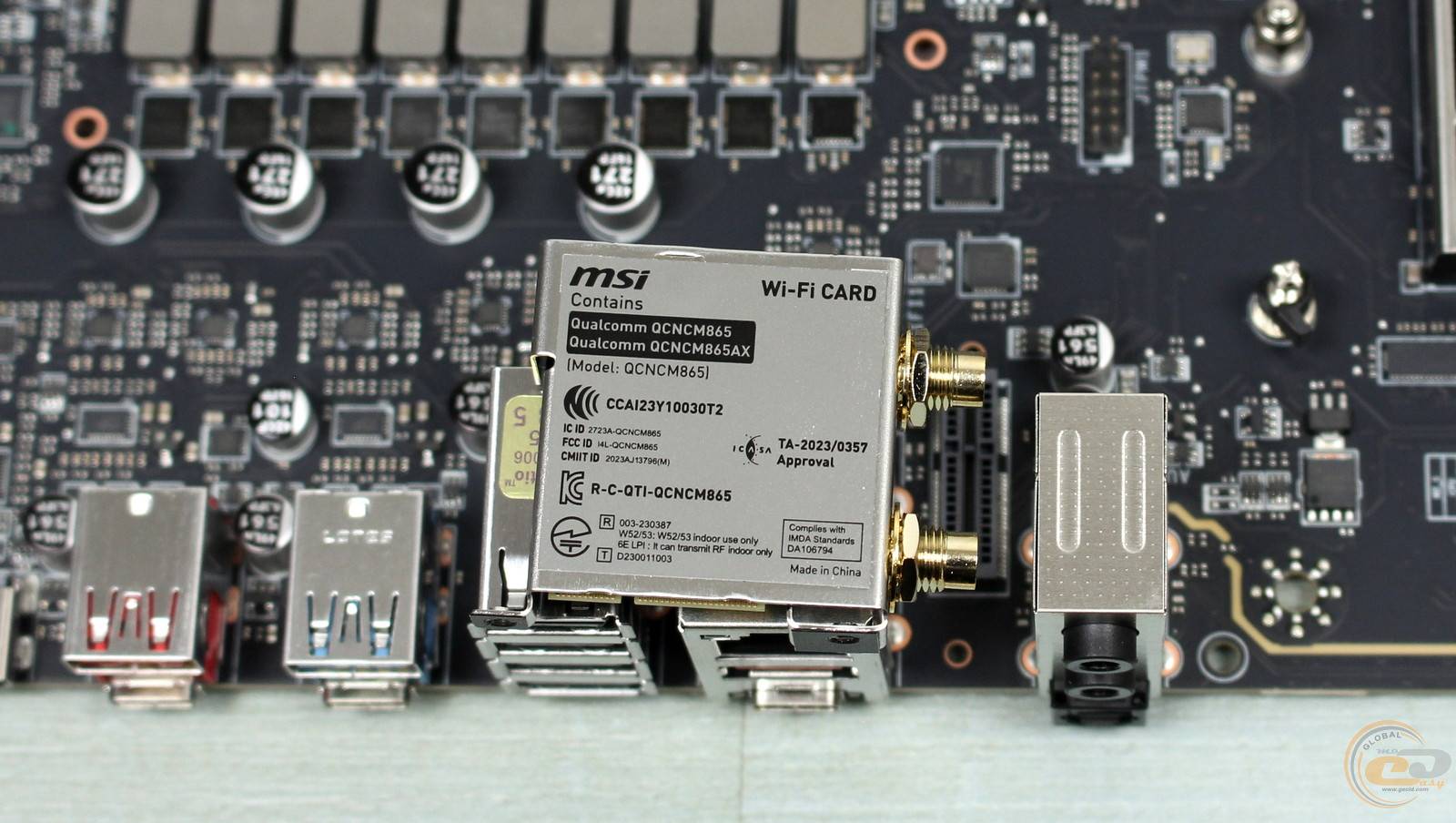

Кроме того, под кожухом интерфейсной панели размещена плата Qualcomm QCNCM865, которая привнесла поддержку Wi-Fi 7 и Bluetooth 5.4.

А к ней подключается выносная антенна с магнитным крепежем, которую можно расположить в зоне наилучшей видимости роутера.

UEFI BIOS

Тестируемая плата MSI MAG B850 TOMAHAWK MAX WIFI использует современный загрузчик MSI Click BIOS X на основе графического интерфейса UEFI. Традиционно можно выбрать один из двух режимов работы: EZ Mode, в котором настройки сгруппированы на одном экране, или Advanced Mode с сортировкой по соответствующим вкладкам. Базовый мониторинг системы доступен на правой боковой панели, которая отображается во всех разделах. Поскольку перед нами плата с чипсетом AMD B850, то помимо привычных настроек доступны возможности для оптимизации работы процессора и разгона памяти.

Частоты процессора и памяти, возможности и эффективность разгона

Для дальнейшего тестирования и проверки возможностей материнской платы MSI MAG B850 TOMAHAWK MAX WIFI использовалось следующее оборудование:

Компонент

Модель

Процессор

AMD Ryzen 9 9900X (Socket AM5, 4,4-5,6 ГГц, 120 Вт TDP)

Кулер

DeepCool LT720

Оперативная память

2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32)

Видеокарта

Palit GeForce RTX 3090 GamingPRO OC

SSD

Kingston KC600 512 GB (SKC600/512G)

Блок питания

ASUS TUF Gaming 850W (850 Вт)

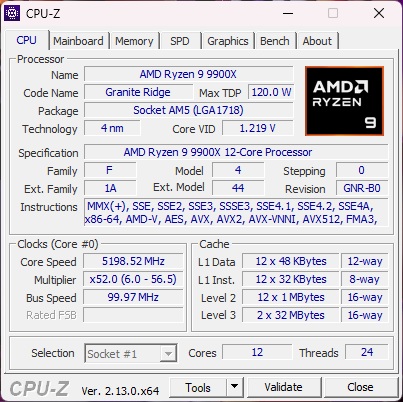

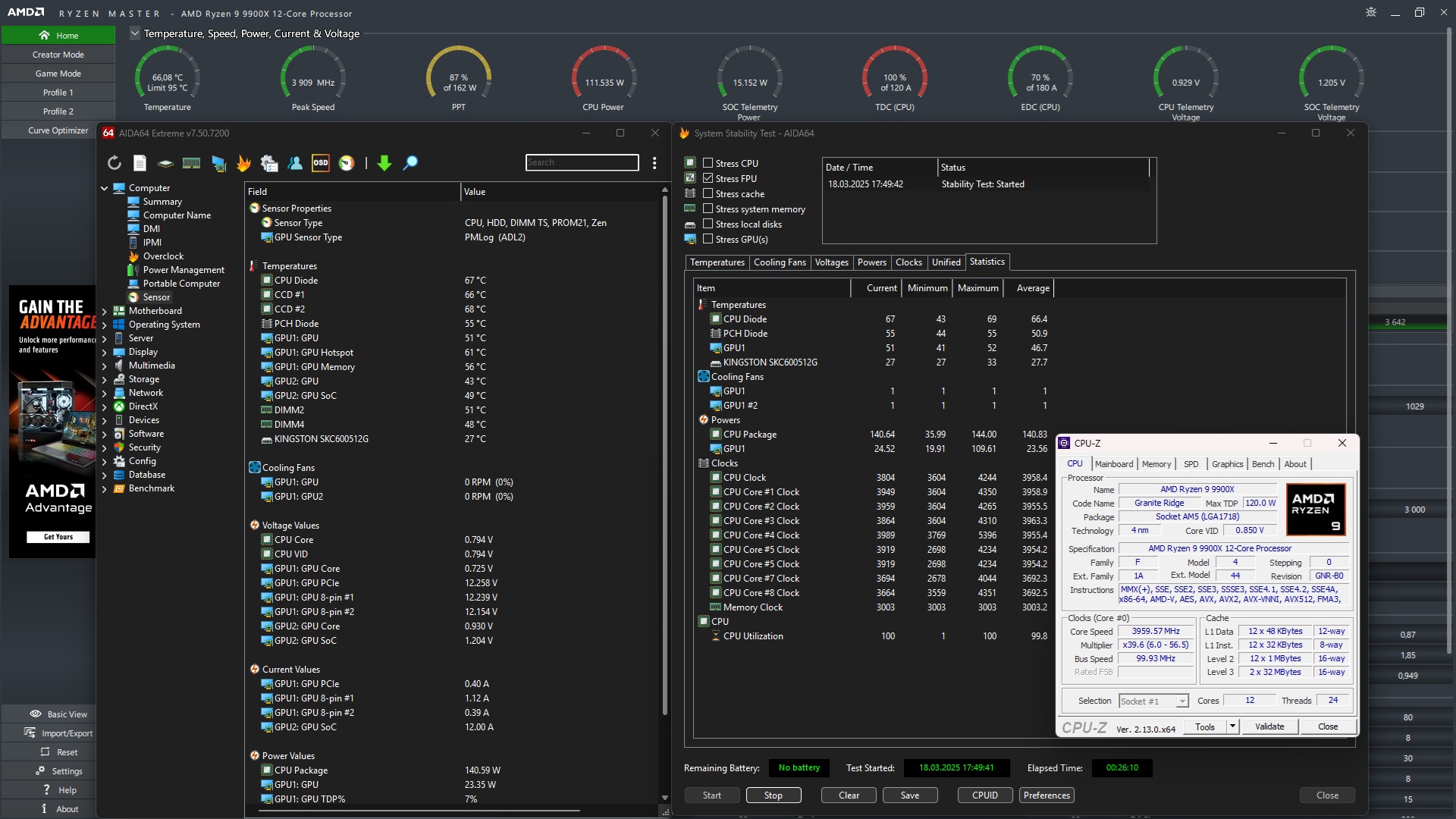

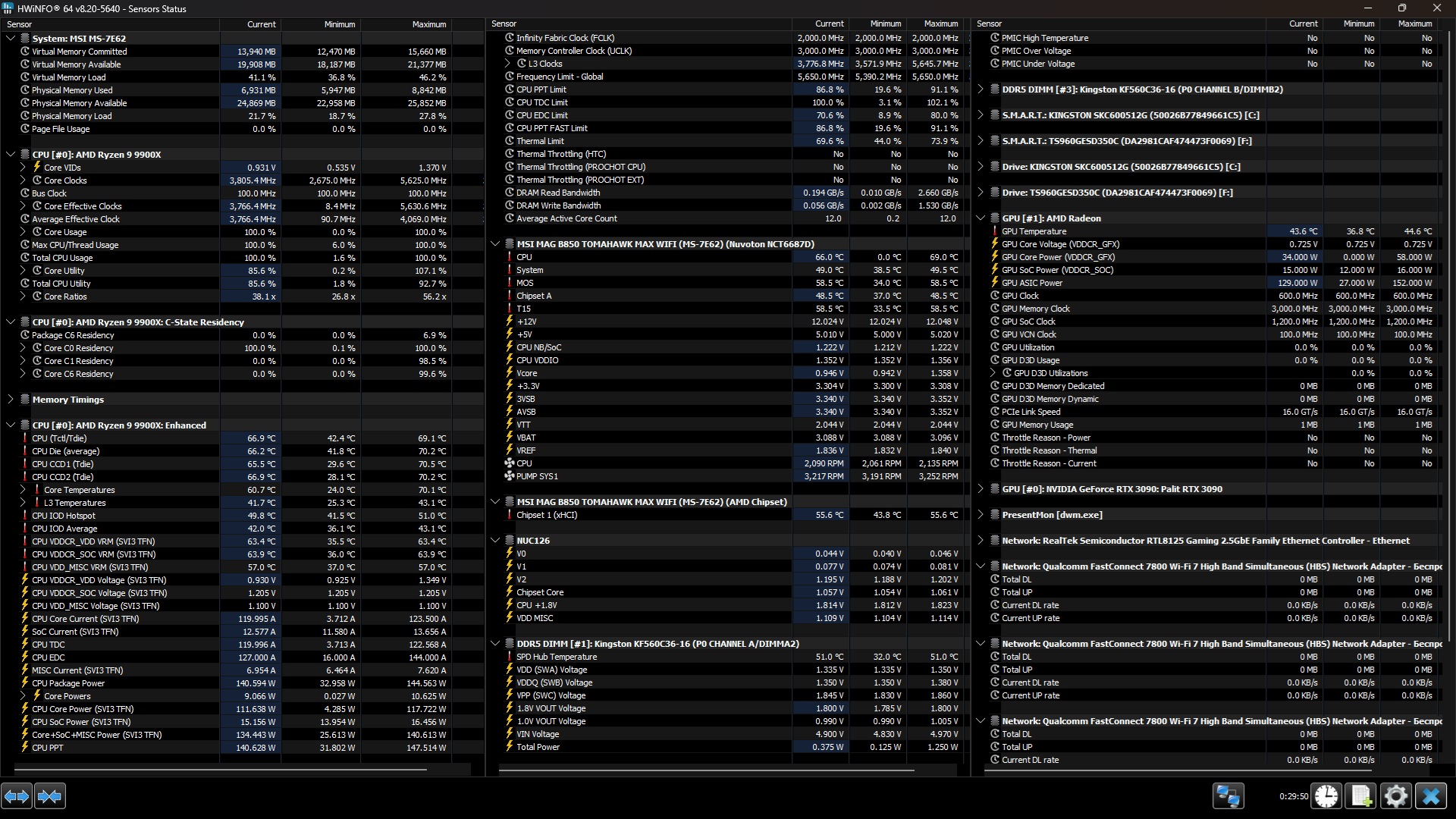

При нагрузке нашего 12-ядерного AMD Ryzen 9 9900X стресс-тестом утилиты CPU-Z, он держал стабильные 5,2 ГГц при напряжении 1,22 В.

А вот в более требовательном 20-минутном FPU Stress test в AIDA64 частота ядер просела до 3,7-4 ГГц при напряжении 0,85 В. В свою очередь температура процессора не превышала 71°C, так что до максимальных рабочих 95°C (Tjmax) остается хороший запас.

Результаты его тестирования без разгона есть на скриншотах выше.

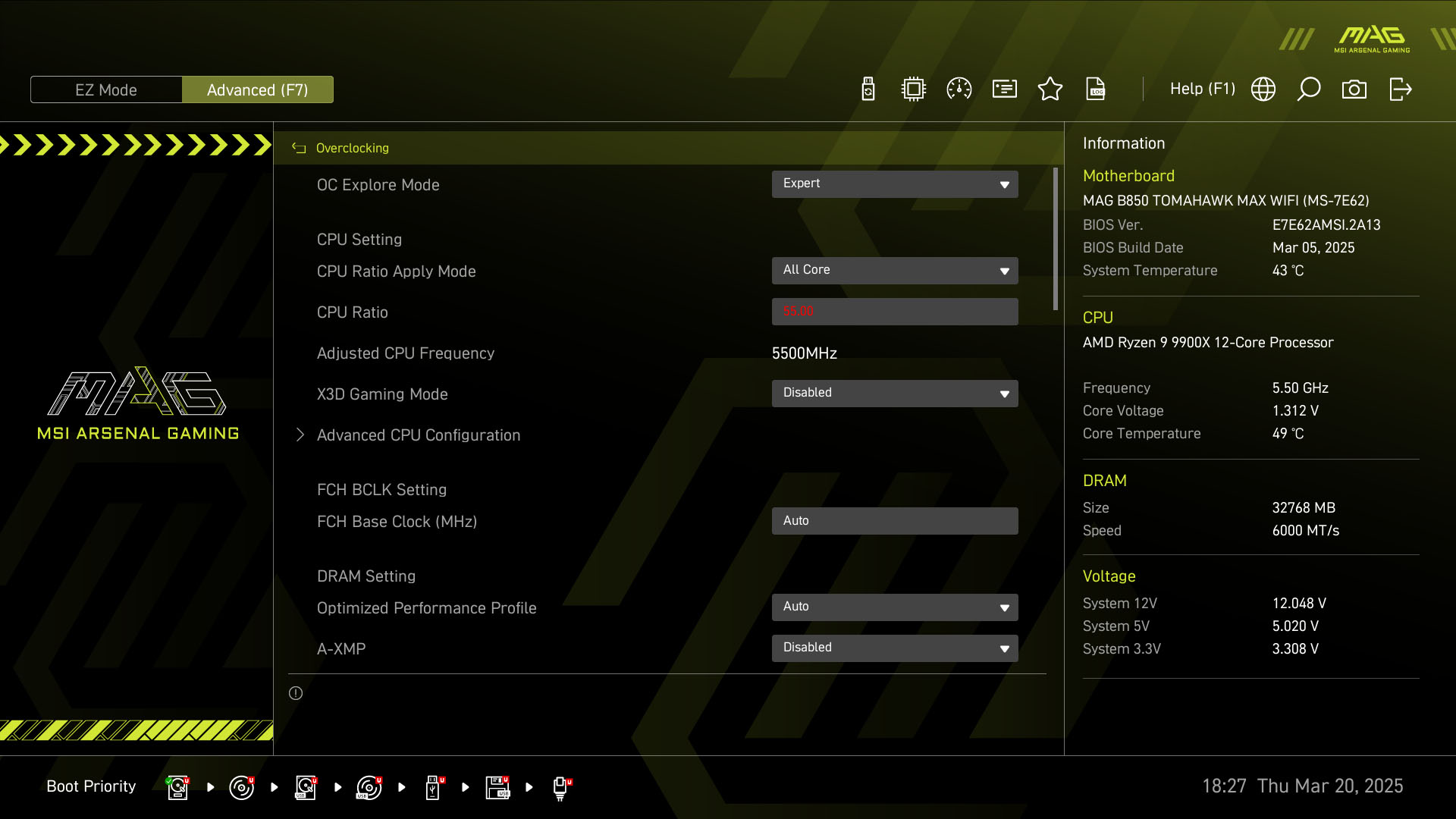

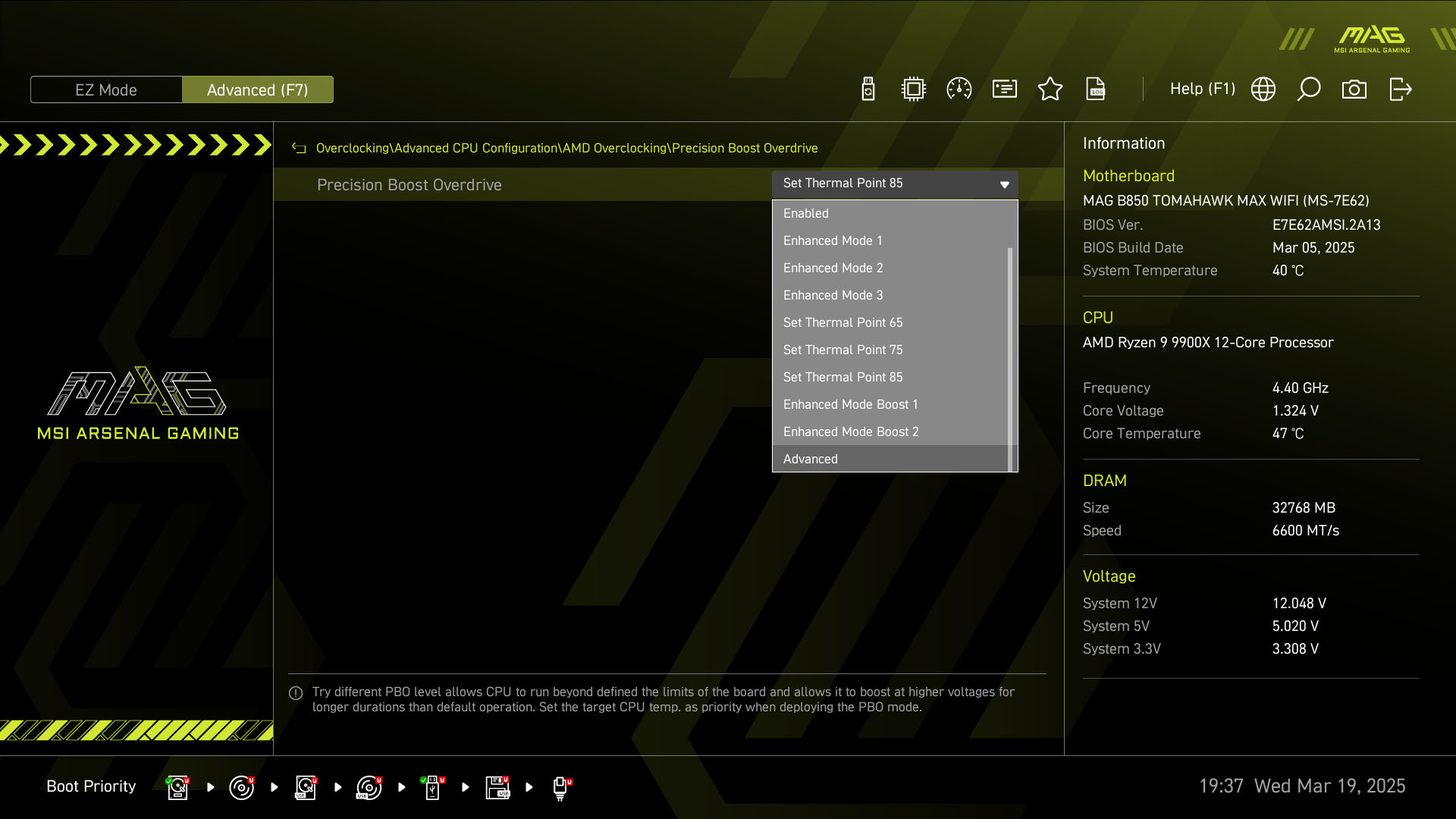

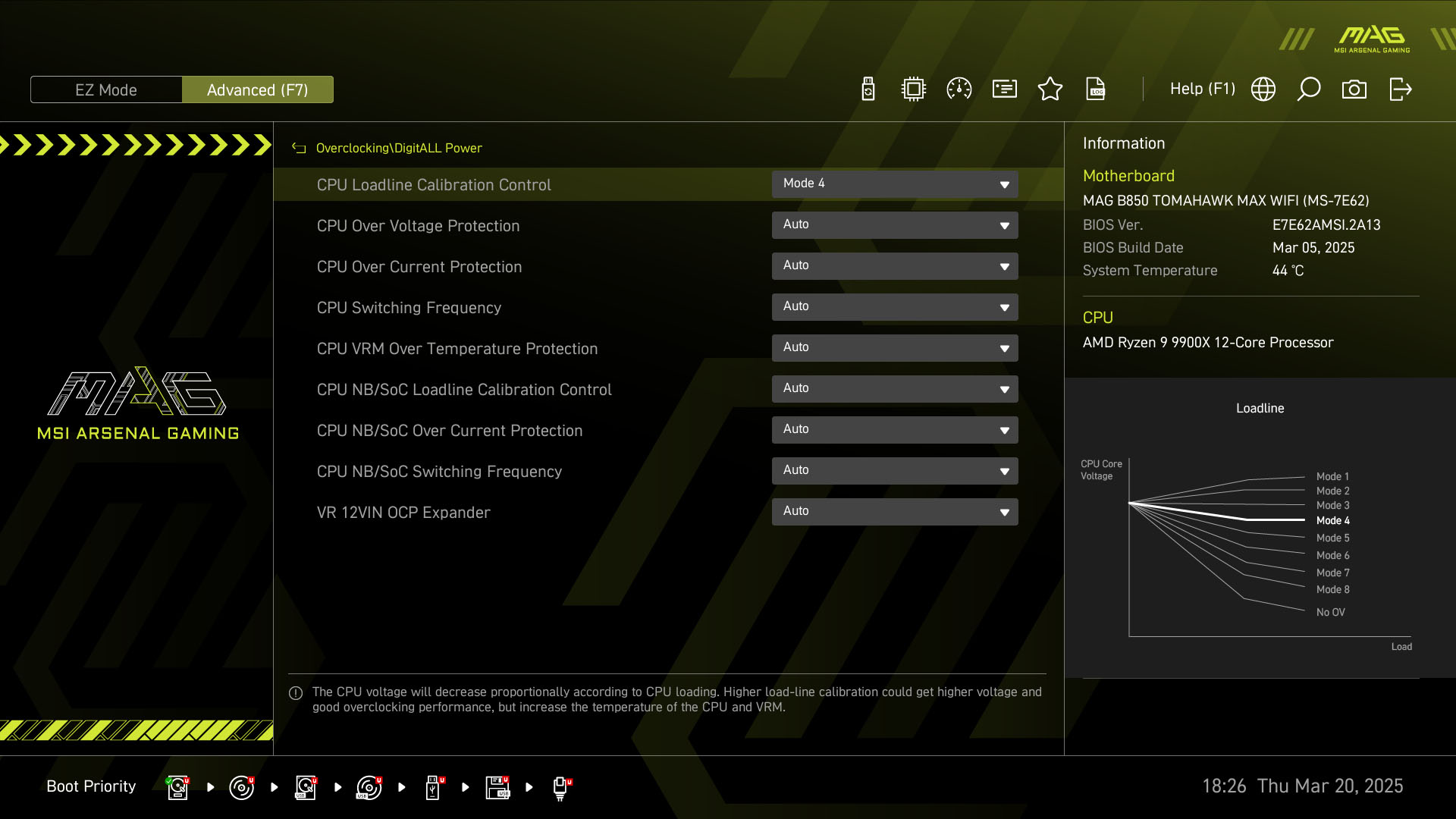

Ну а теперь про оптимизацию. Одним из вариантов, в BIOS можна значение Precision Boost Overdrive изменить на "Set Thermal Point 85". Напомним, технология AMD Precision Boost Overdrive (PBO) призвана заставить работать процессор с макимальным бустом.

В результате во время стресс-теста CPU-Z частота процессора поднялась почти до 5,4 ГГц, а в FPU Stress test – до 4,5-4,6 ГГц. В многопоточных тестах это прибавило до 5% производительности по сравнению с номиналом. А температура "камешка" держалась в пределах 85°C.

Для того чтобы зафиксировать процессор на максимальном бусте был выставлен множитель на 55 (эквивалент частоты 5,5 ГГц), а LLC – Mode 4.

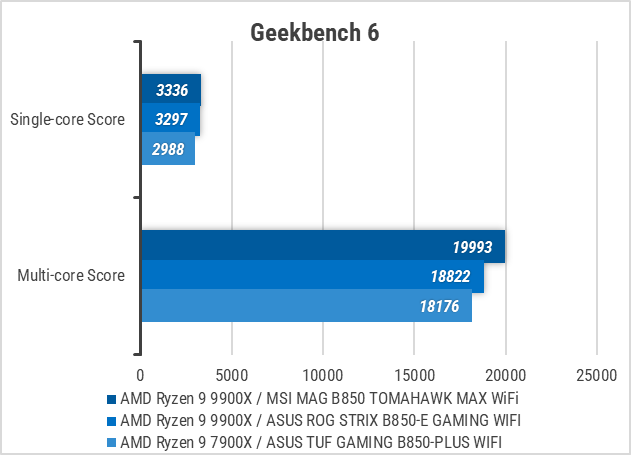

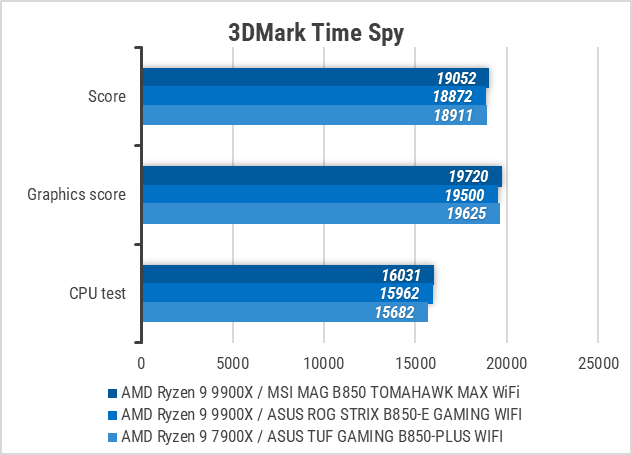

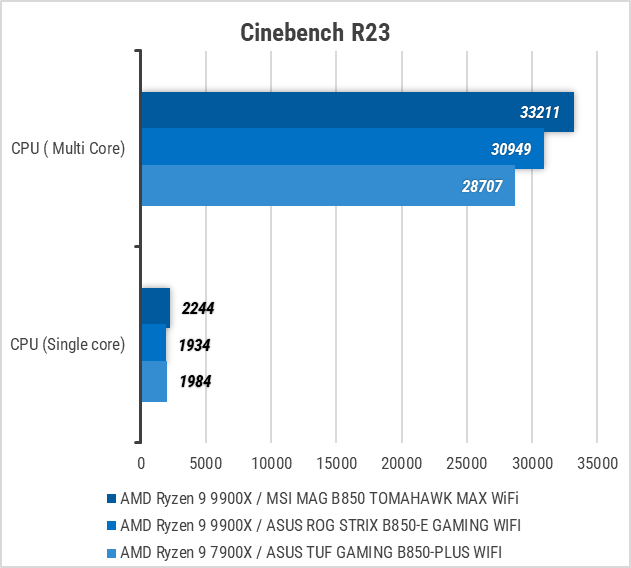

С такими настройками материнская плата отлично прошла тесты Geekbench 6.3 и Cinebench R23, показав уже максимальный прирост до 9%. Впрочем, при запуске стресс-теста FPU в AIDA система зависла, что мы уже наблюдали и на другой плате на основе данного чипсета.

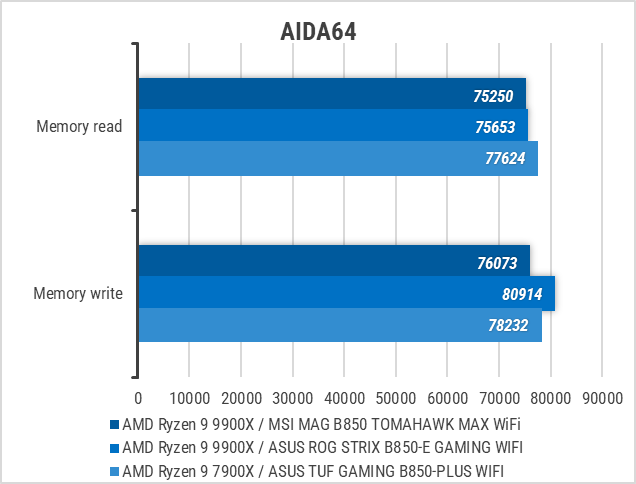

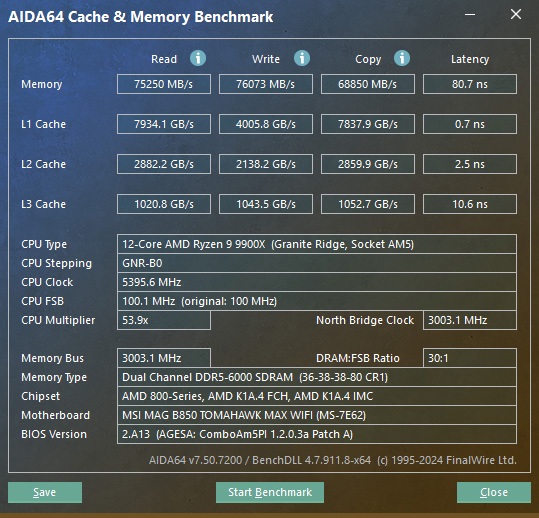

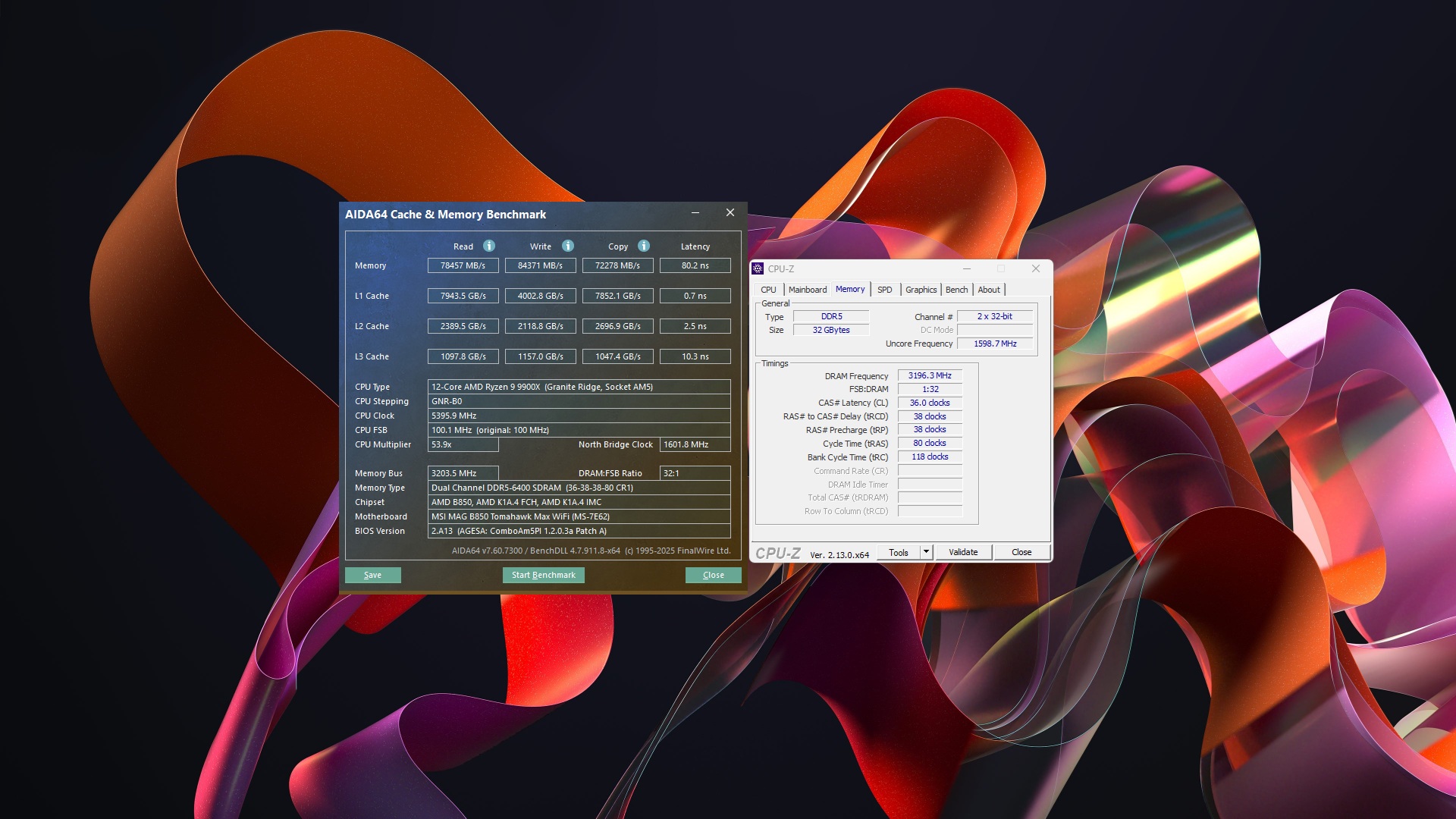

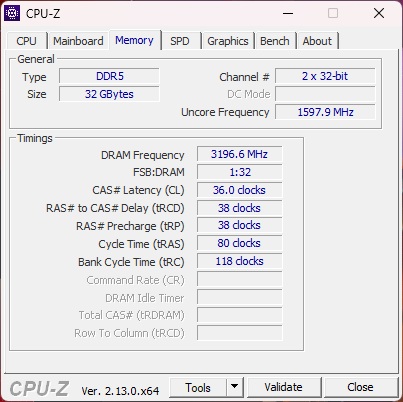

Набор из двух 16-ГБ модулей оперативной памяти DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) при тестировании удалось запустить на частоте EXPO-профиля DDR5-6000 МТ/с.

И даже без повышения таймингов его можно было увеличить до DDR5-6400. Благодаря этому скорость растет на 4-11%, а задержка даже немного уменьшилась.

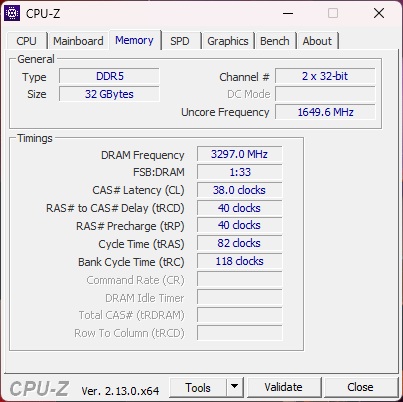

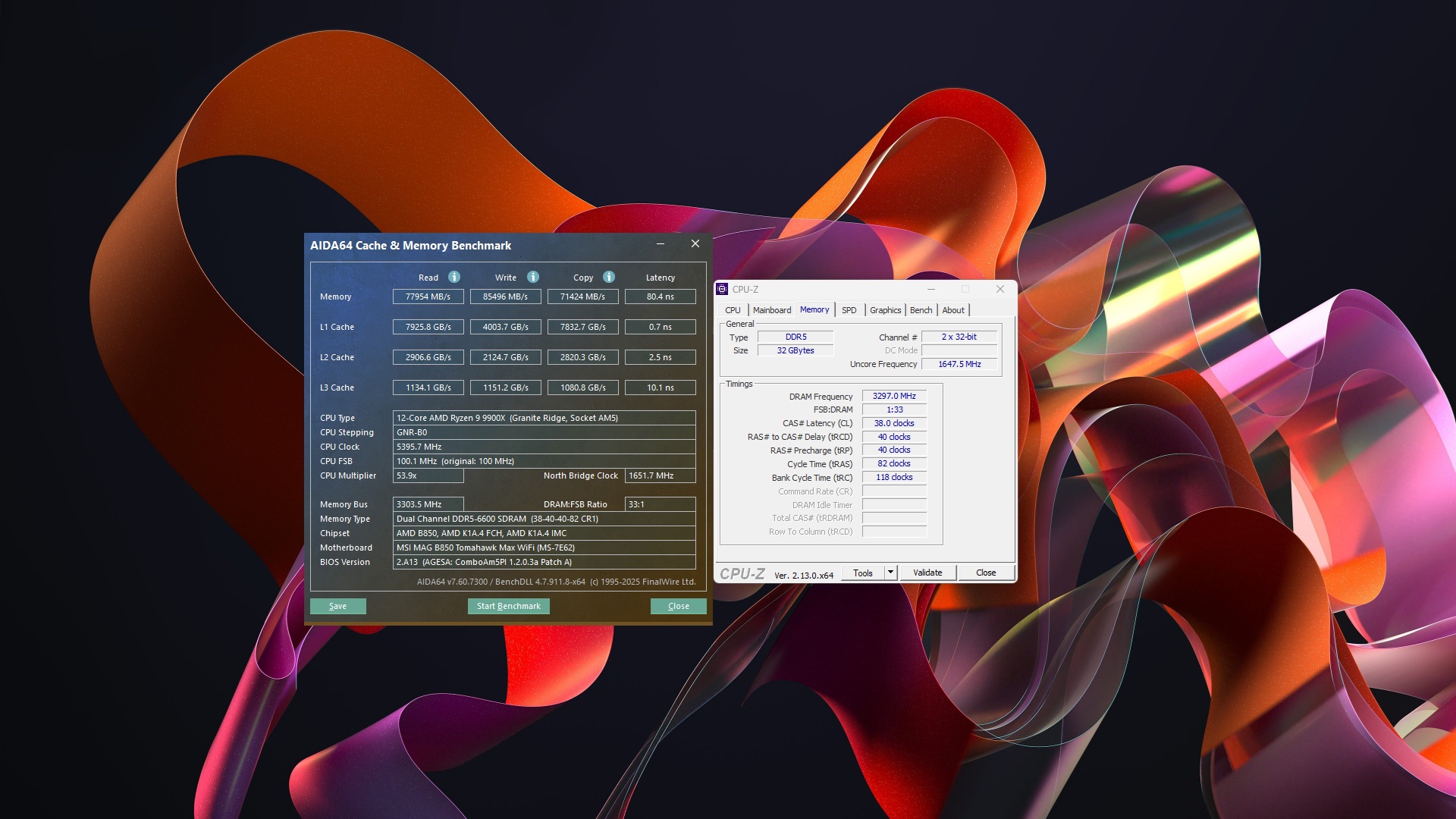

После повышения каждого из таймингов на 2 до 38-40-40-82 и напряжения до 1,38 В модули заработали при DDR5-6600. На этот раз имеем прирост в 4-13% при практически идентичной латентности.

Тестирование

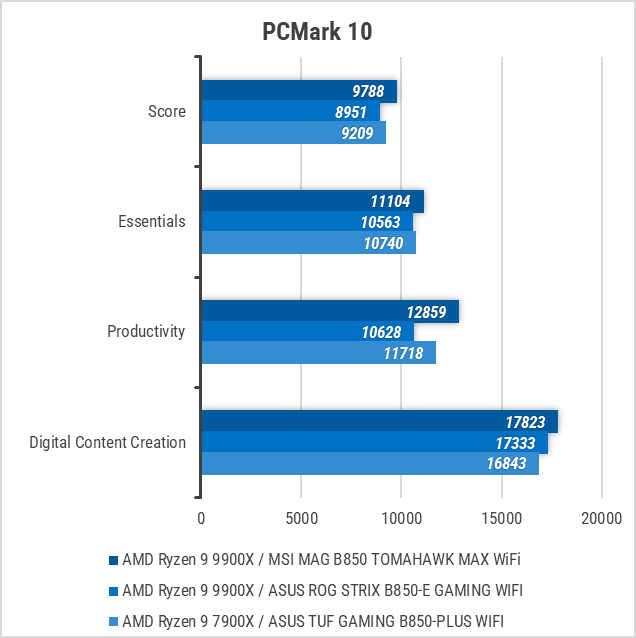

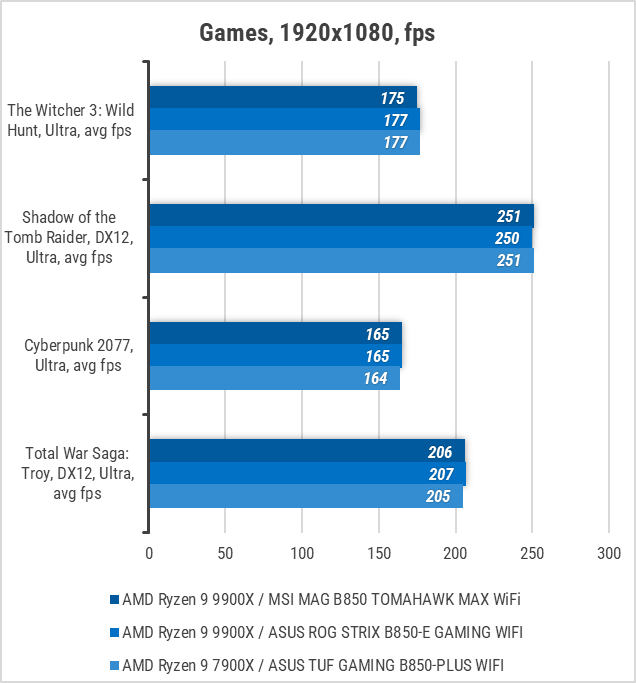

Со стабильностью работы платы MSI MAG B850 TOMAHAWK MAX WIFI все в полном порядке – она без проблем прошла все наши тесты.

Тестирование звукового тракта на основе кодека Realtek ALC4080

Отчет о тестировании в RightMark Audio Analyzer:

Режим работы 16-bit, 44,1 kHz

Параметр

Значение

Оценка

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ

+0.02, -0.18

Очень хорошо

Уровень шума, дБ(А)

-82.8

Хорошо

Динамический диапазон, дБ(А)

97.1

Отлично

Гармонические искажения, %

0.0099

Очень хорошо

Интермодуляционное искажение + шум, %

0.012

Очень хорошо

Взаимопроникновение каналов, дБ

-97.6

Отлично

Интермодуляция на 10 кГц, %

0.010

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 96 kHz

Параметр

Значение

Оценка

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ

+0.02, -0.18

Очень хорошо

Уровень шума, дБ(А)

-93.8

Очень хорошо

Динамический диапазон, дБ(А)

106.8

Отлично

Гармонические искажения, %

0.0099

Очень хорошо

Интермодуляционное искажение + шум, %

0.0093

Очень хорошо

Взаимопроникновение каналов, дБ

-104.1

Отлично

Интермодуляция на 10 кГц, %

0.0086

Очень хорошо

Общая оценка



Очень хорошо

Аудиокодек Realtek ALC4080 показывает очень хорошие результаты, поэтому абсолютное большинство пользователей не почувствует потребности в установке дискретной звуковой карты.

Итоги

Материнская плата MSI MAG B850 TOMAHAWK MAX WIFI запросто сможет стать "гнездышком" для любого процессора из семейства AMD Ryzen 7000/8000/9000, будь то народный Ryzen 5 7500F или флагманский Ryzen 9 9. Этому способствует наличие из коробки свежей прошивки BIOS и габаритных радиаторов на VRM, что исключает перегрев компонентов данного узла. К тому же на плате очень просто выполнить автоматическую оптимизацию  процессора и разгон памяти, что может добавить определенный бонус к производительности.

Что касается возможностей расширения, то в распоряжении пользователя имеется три разъема PCI Express, четыре слота для M.2-накопителей и столько же SATA 6 Гбит/с. А еще на месте поддержка современного PCIe 5.0 для видеокарты и пары SSD.

Также владельцу платы будут полезны другие современные функции и опции: Wi-Fi 7 в трех частотных диапазонах с выносной антенной, 5-гигабитный LAN, внутренний USB 3.2 Gen 2x2 Type-C и широкий набор внешних интерфейсов. А в комплекте с MSI MAG B850 TOMAHAWK MAX WIFI есть несколько приятных безделушек в виде кабелей и ключа, существенно упрощающих процесс сборки.

Так что протестированная плата имеет все необходимое, чтобы занять место в небюджетном игровом ПК и не один год радовать своего владельца.

Достоинства:

  • 14 (80 А) + 2 (80 А) + 1 (80 А) – подсистема питания процессора и качественная элементная база;
  • эффективное охлаждение;
  • возможность оптимизации процессора и разгона памяти;
  • усиленный слот для видеокарты с поддержкой шины PCI Express 5.0 и механизмом быстрого извлечения;
  • возможность установки до 256 ГБ ОЗУ с частотой до 8400+ МГц;
  • поддержка четырех слотов M.2 Socket 3, в том числе двух PCIe 5.0;
  • 5-гигабитный LAN-контроллер;
  • модуль беспроводных интерфейсов Wi-Fi 7 и Bluetooth 5.4;
  • возможность обновления BIOS с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
  • четыре колодки для реализации подсветки;
  • восемь коннекторов для подключения вентиляторов и СЖО;
  • качественная аудиоподсистема;
  • широкий набор портов на интерфейсной панели;
  • приятный дизайн.

Особенности:

  • определенные ограничения при использовании процессоров Ryzen 8000.


Автор: Олесь Пахолок

Выражаем благодарность компании MSI за предоставленную для тестирования материнскую плату.
