Обзор материнской платы MSI MAG B860 TOMAHAWK WIFI: премиум-решение на B860

С выходом процессоров линейки Intel Core Ultra с разъемом Socket LGA 1851 (он же Socket V1) свет увидели и материнские платы на основе топового набора системной логики Intel Z890. Однако постепенно в интернет-магазинах появляются и все более доступные "камни" вроде Intel Core Ultra 5 225F/235/235F. Поэтому вполне логично, что пора дополнить их соответствующими материнскими платами с чипсетом Intel B860.

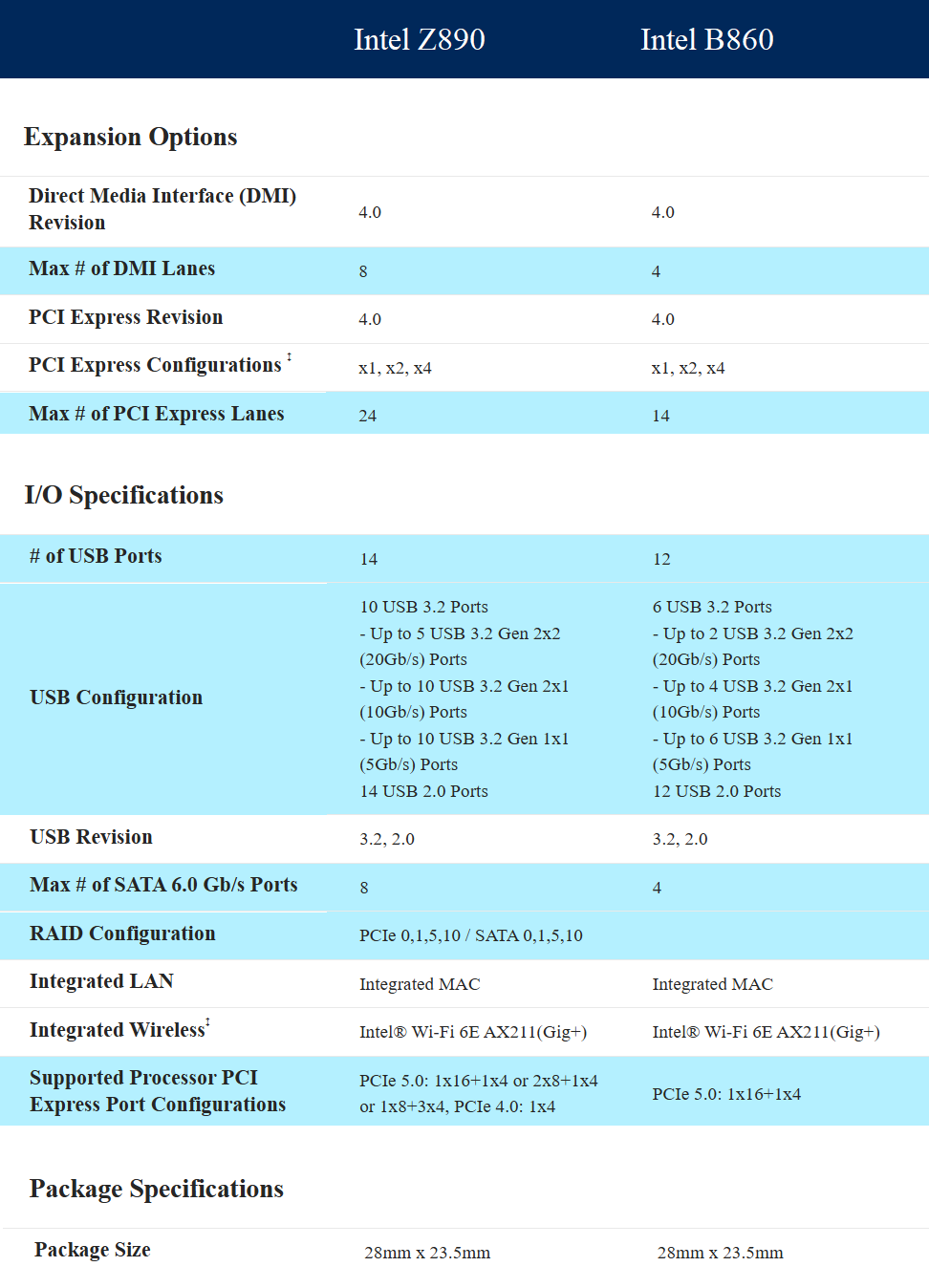

По сравнению с топовым Intel Z890 количество доступных линий PCIe 4.0 в нем уменьшилось с 24 до 14, а SATA-портов — с 8 до 4. Также стало меньше USB-портов. А главное отличие – у Intel B860 нет возможности разгона процессора путем увеличения множителя и изменения частоты BCLK, что традиционно остается привилегией флагманского набора логики. Но оптимизация оперативной памяти на месте. Да и вообще имеющихся у B860 возможностей с головой хватит для нужд абсолютного большинства пользователей.

Именно этот чипсет лег в основу материнской платы MSI MAG B860 TOMAHAWK WIFI с ценником около ₴11700 или $275. Для сравнения, решение MSI MAG Z890 TOMAHAWK WIFI уже на основе топового набора логики стоит заметно дороже – ₴14600 или $350. Давайте ближе познакомимся с новинкой и узнаем о ее возможностях.

Спецификация

Модель	MSI MAG B860 TOMAHAWK WIFI
Чипсет	Intel B860
Процессорный разъем	Intel Socket LGA 1851
Поддерживаемые процессоры	Intel Core Ultra линейки 2хх
Поддержка памяти	4 x DIMM-слоты с поддержкой максимум 256 ГБ памяти с частотой до DDR5-9200+ МТ/с
Слоты расширения	1 x PCI Express 5.0 x16 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 4.0 x16 (x1)
Дисковая подсистема	1 x M.2 Socket 3 (M.2 2260-2280; PCIe 5.0 x4) 1 x M.2 Socket 3 (M.2 2260-22110; PCIe 4.0 x4) 1 x M.2 Socket 3 (M.2 2242-2280; PCIe 4.0 x4) 4 x SATA 6 Гбіт/с Поддержка RAID 0/1/5/10 для SATA-накопителей
LAN	Intel Killer E5000 (5 Гбит/с)
Wi-Fi/Bluetooth	Intel Killer BE1750x стандарта Wi-Fi 7 (поддерживает 802.11be при 2,4, 5 и 6 ГГц; Bluetooth 5.4)
Звуковая подсистема	7.1-канальный кодек Realtek ALC897
Питание	1 х 24-контактный разъем питания ATX 2 x 8-контактные разъемы питания ATX12V 1 x 8-контактный разъем питания PCIe
Вентиляторы	2 x разъема вентилятора CPU/водоблока СЖО (4-контактные) 5 x разъемов подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания Алюминиевые радиаторы для M.2-накопителей
Внешние порты I/O и кнопки	1 x кнопка обновления BIOS 1 x кнопка сброса CMOS 1 х HDMI 1 х DisplayPort 1 x Thunderbolt 4 (с поддержкой вывода изображения DisplayPort) 1 х USB 3.2 Gen 2 (10 Гбит/с) Type-C 4 х USB 3.2 Gen 2 (10 Гбит/с) Type-A 4 х USB 2.0 Type-A 1 x RJ45 (5 Гбит/с) 2х коннекторы антенн Wi-Fi 1 x оптический S/PDIF аудиовыход 2 x 3,5-мм аудиопорты
Внутренние порты I/O	1 х USB 3.2 Gen 2 (поддерживает USB Type-C) 1 х USB 3.2 Gen 1 (поддерживает 2 х USB 3.2 Gen 1) 2 x USB 2.0 (поддерживает 4 x USB 2.0)
BIOS	256 Mбит Flash ROM, UEFI AMI BIOS
Поддерживаемая ОС	Windows 11 x64
Форм-фактор	ATX, 305 x 244 мм
Сайт производителя	MSI
Страница устройства	MSI MAG B860 TOMAHAWK WIFI
Страница поддержки	MSI MAG B860 TOMAHAWK WIFI (нові версії BIOS, драйверів і т.п.)

Упаковка и комплектация

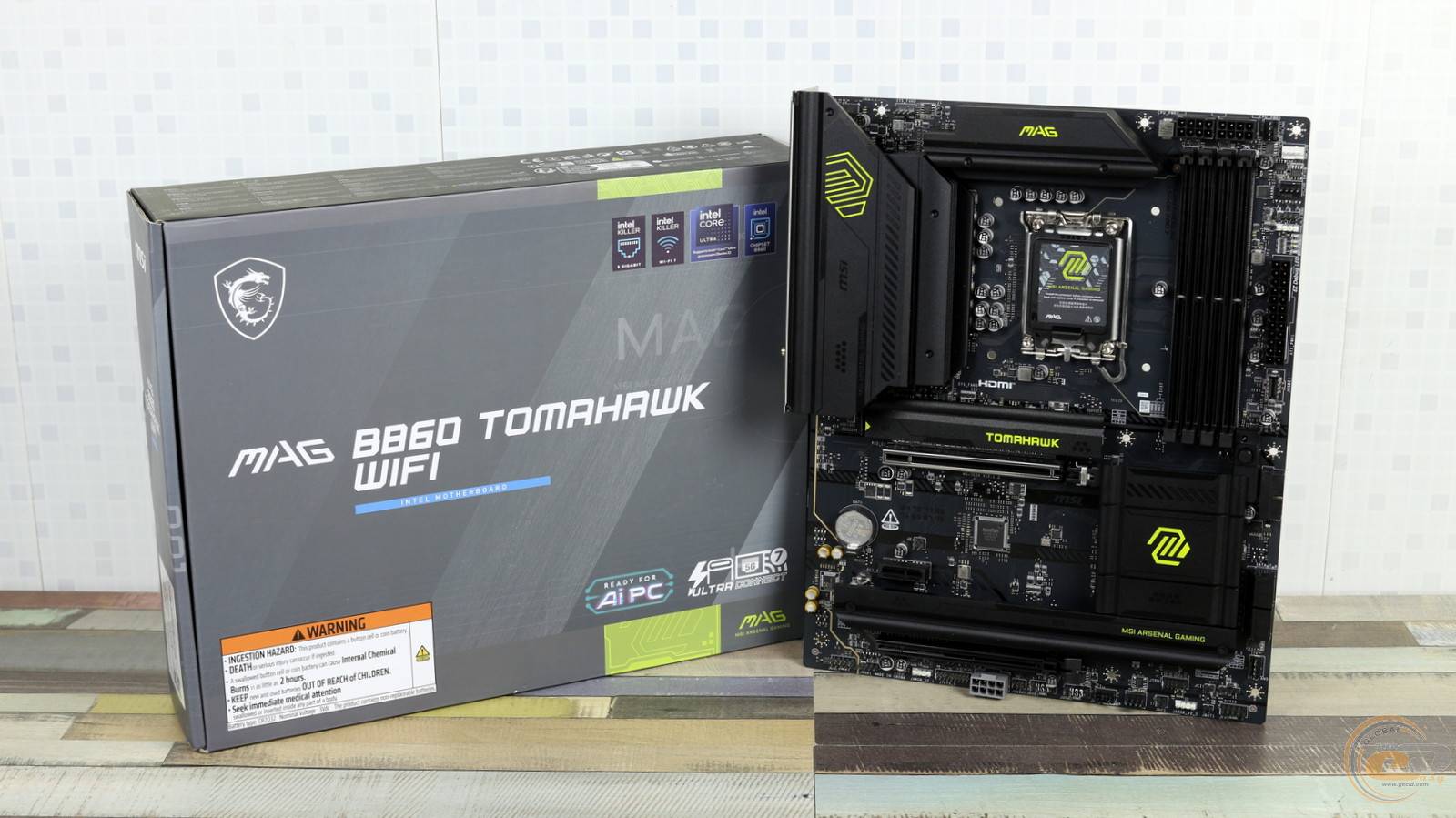

Оформление коробки и ее высокая информативность – традиционные для плат MSI. Вкрапления синего цвета сразу намекает нам, что устройство внутри предназначено именно для процессоров Intel.

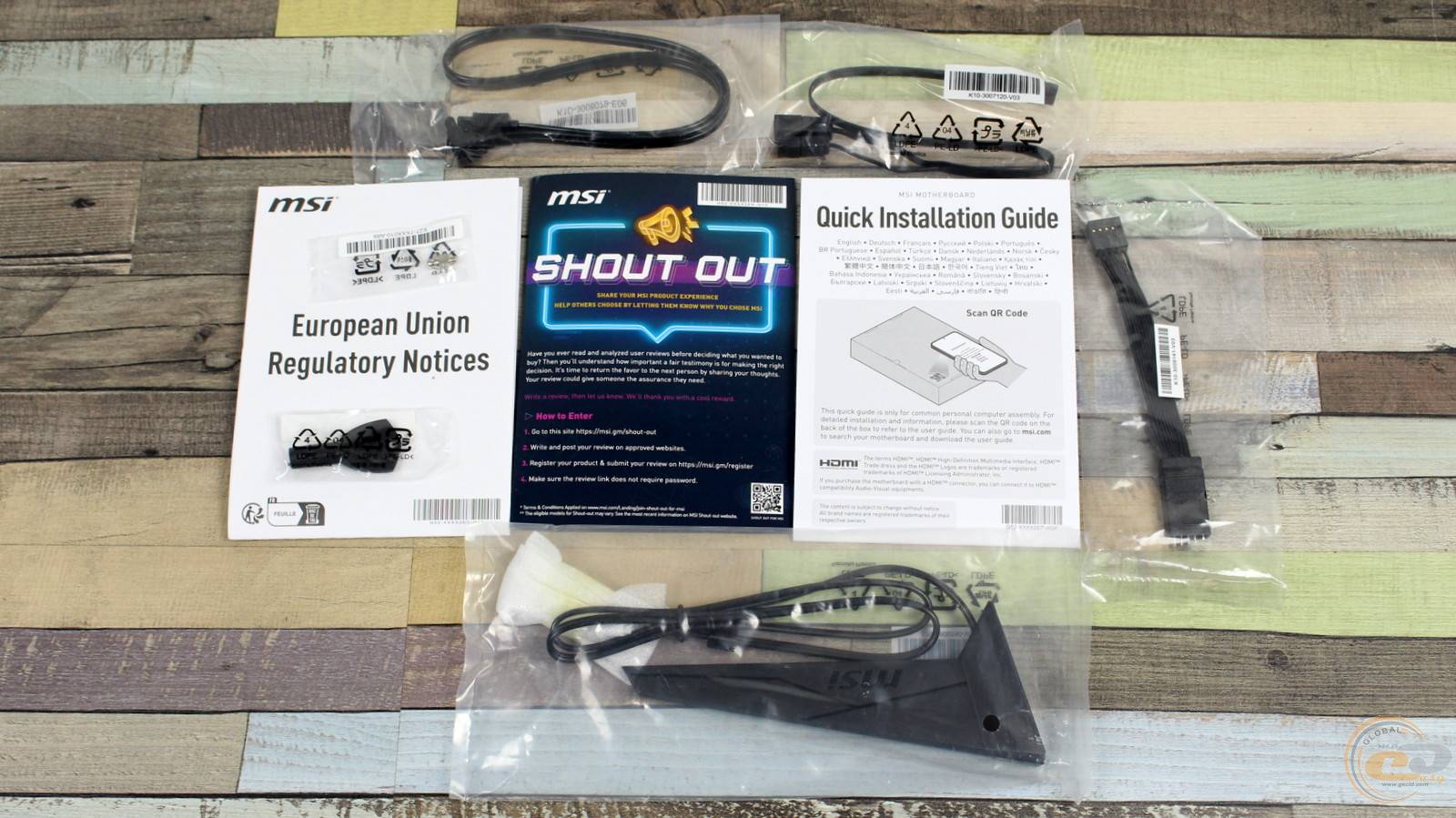

Комплектация новинки достаточно богата. В коробке мы нашли:

• один SATA-шлейф с Г-образным коннектором;
• шестигранный ключ для взаимодействия с креплениями для M.2;
• дополнительный фиксатор M.2-накопителя;
• кабель-разветвитель EZ-коннектора для одновременного подключения вентилятора и RGB-подсветки;
• удлинитель EZ Front Panel Cable для упрощения подключения передней панели;
• антенну Wi-Fi-модуля;
• руководство по установке и другую документацию.

Дизайн и особенности платы

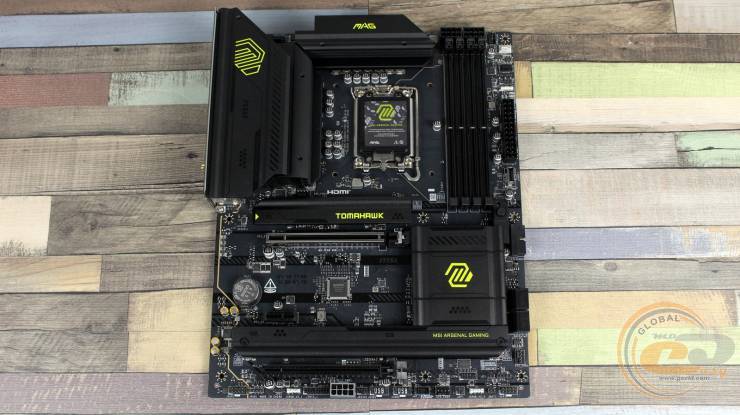

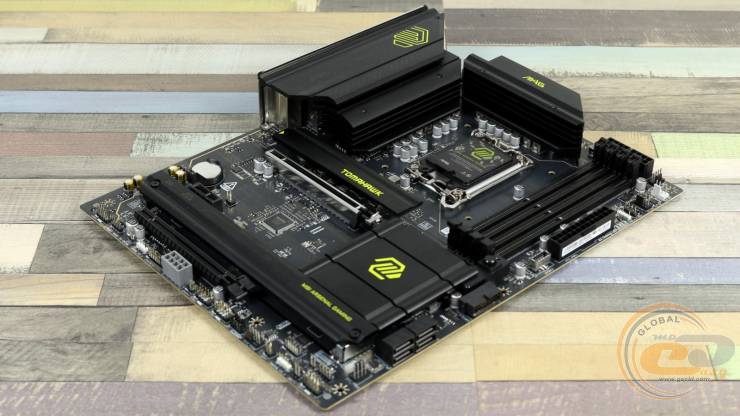

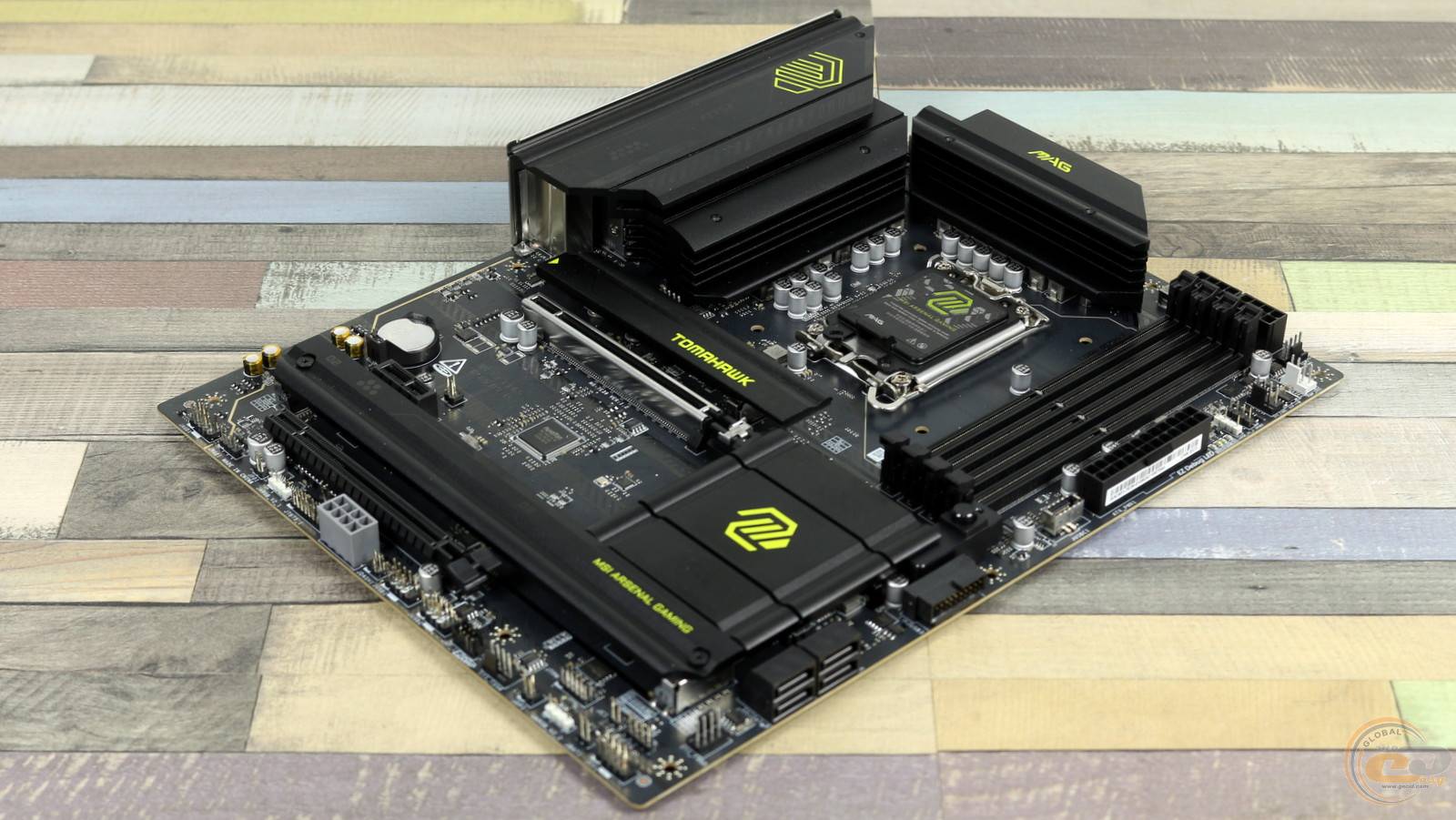

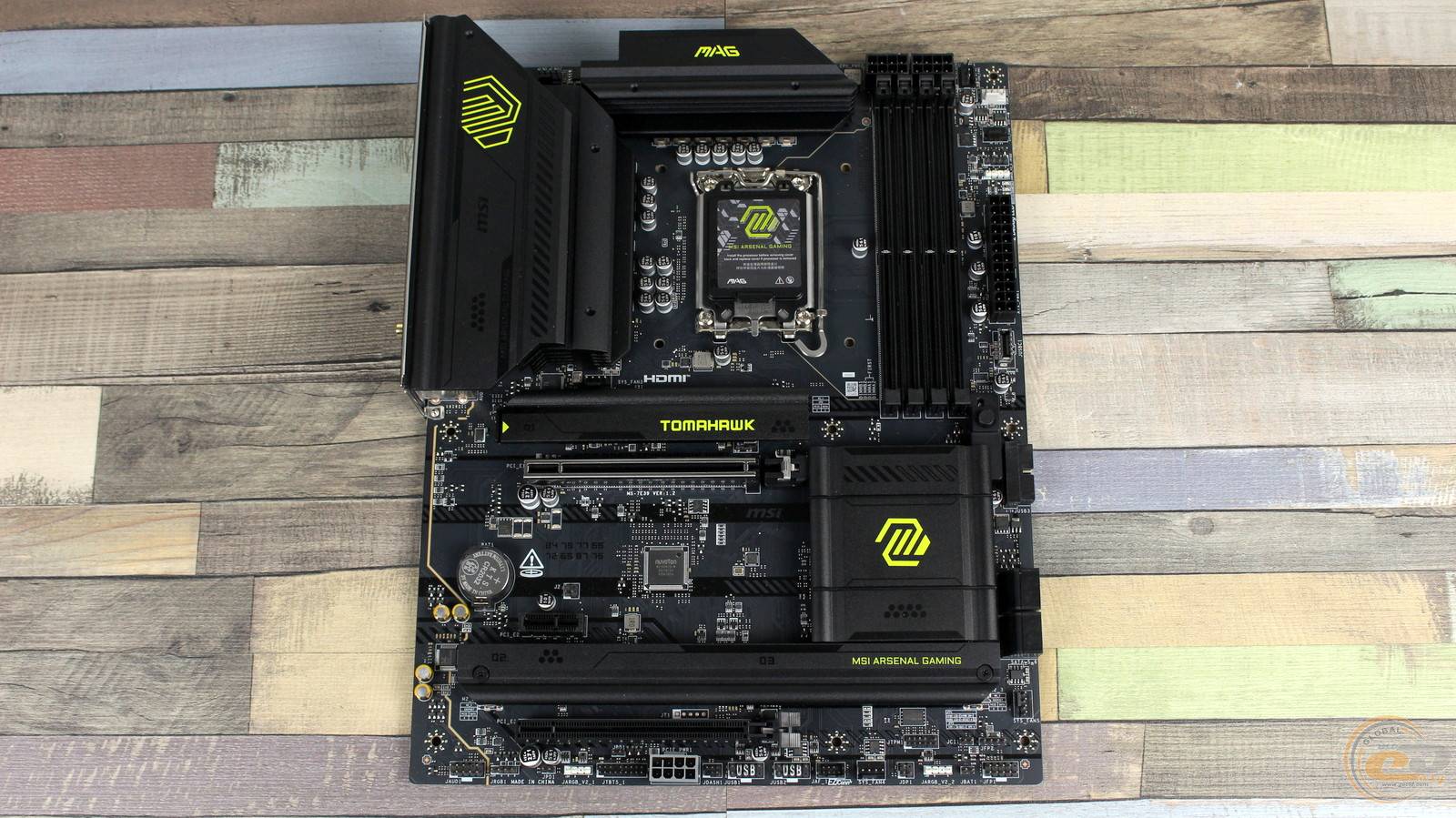

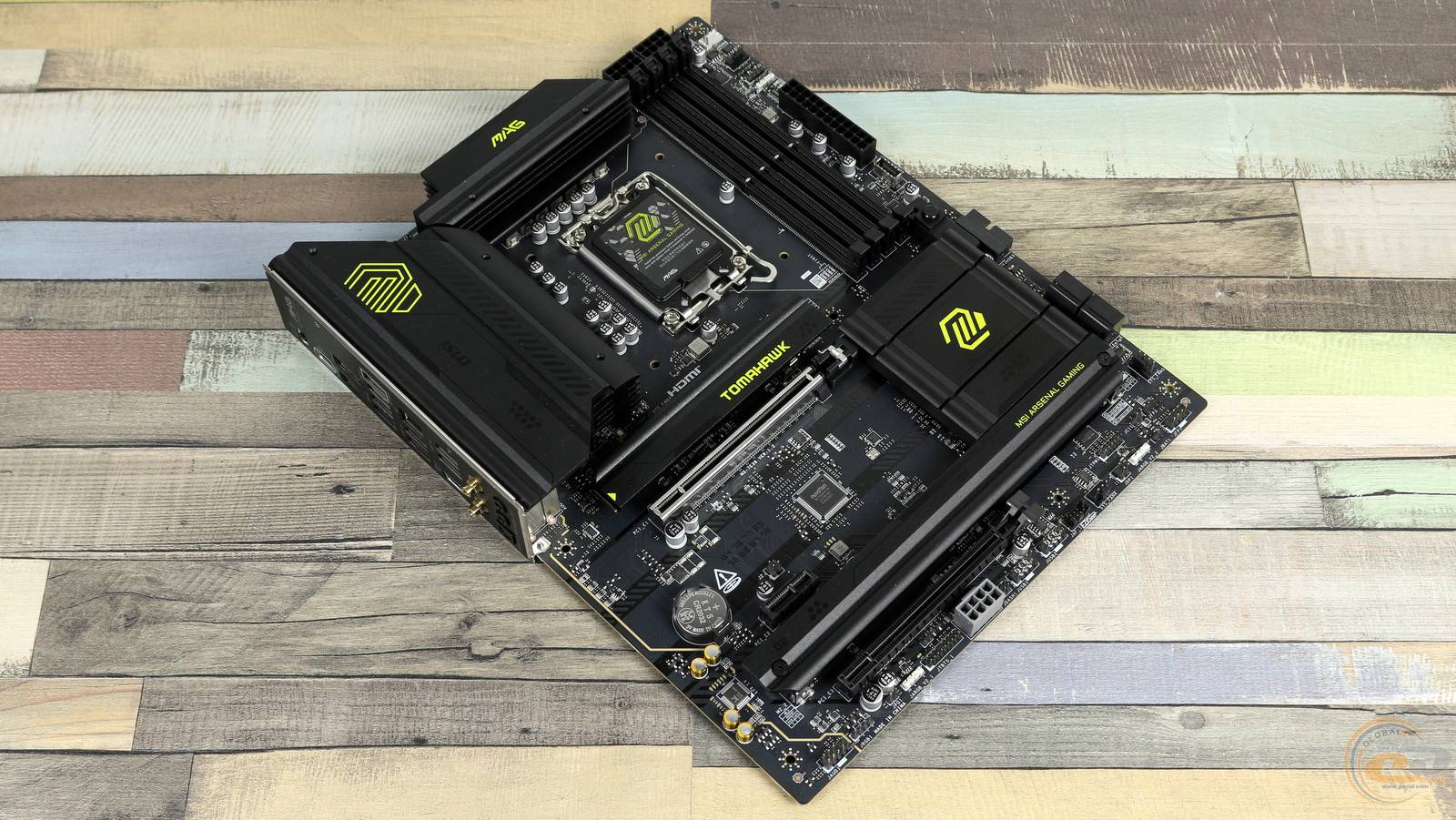

Сочетание изобилия черного с кислотно-зелеными вкраплениями позволяет легко идентифицировать представителя линейки MSI MAG TOMAHAWK образца 2025 года. А его размеры вполне привычны для ATX-устройства: 305 x 244 мм.

И хотя никаких элементов с подсветкой здесь не предусмотрено, утилита MSI Center позволяет синхронизировать свечение различных компонентов, подключенных к этой плате.

На обороте видна усилительная пластина процессорного разъема, а также винты для фиксации кожуха тыльной панели, радиаторов VRM и чипсета. Вокруг монтажных проемов производитель нанес дополнительную краску, призванную максимально защитить плату в процессе монтажа.

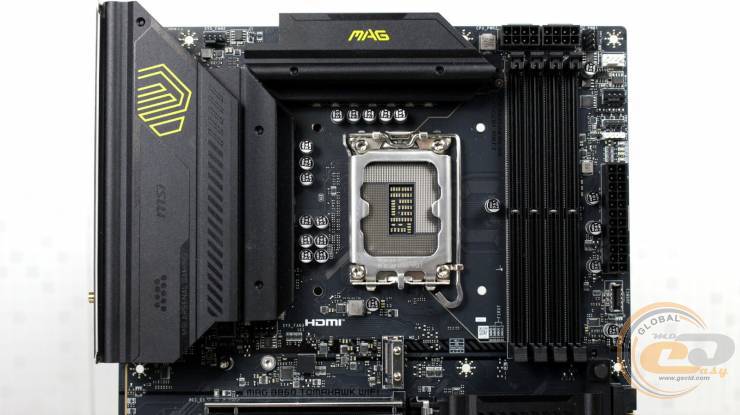

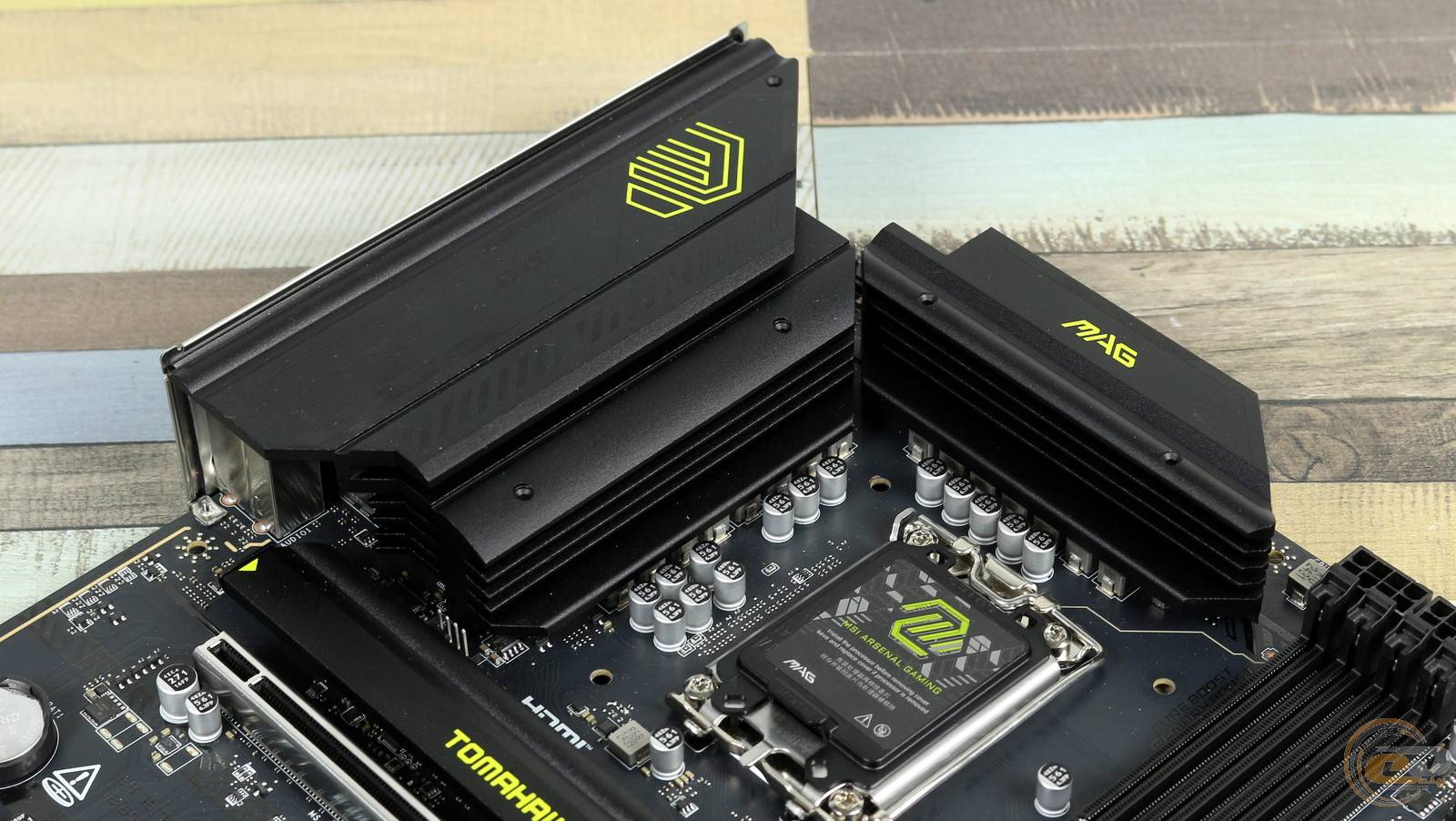

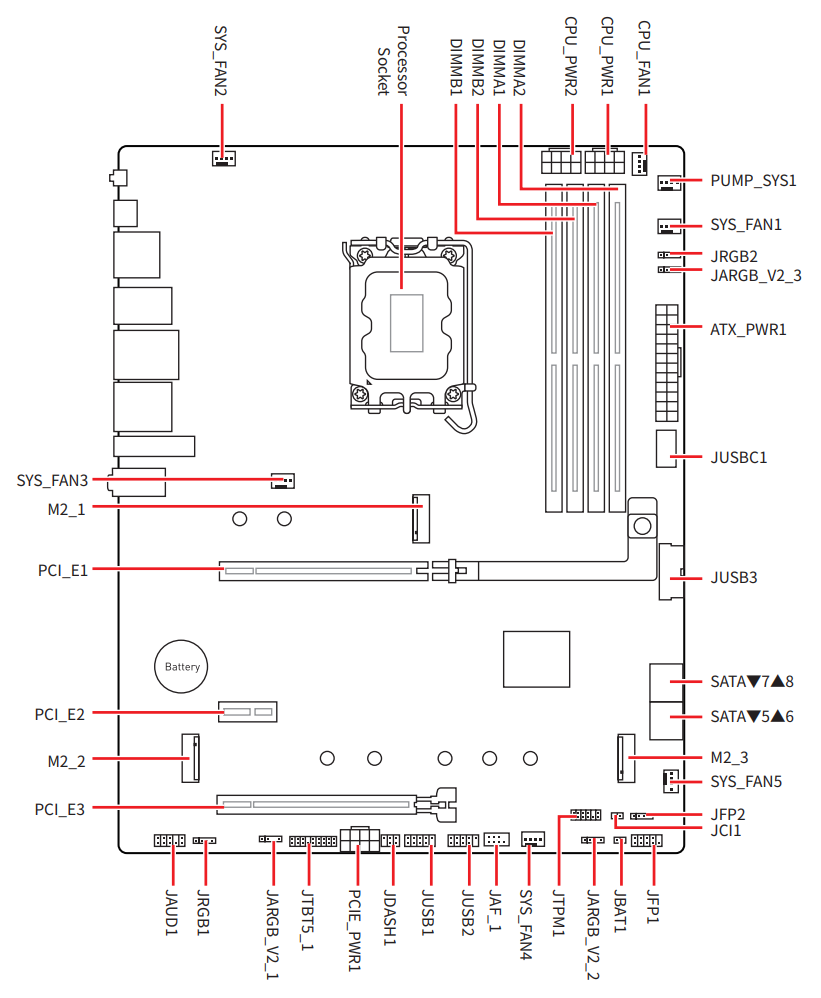

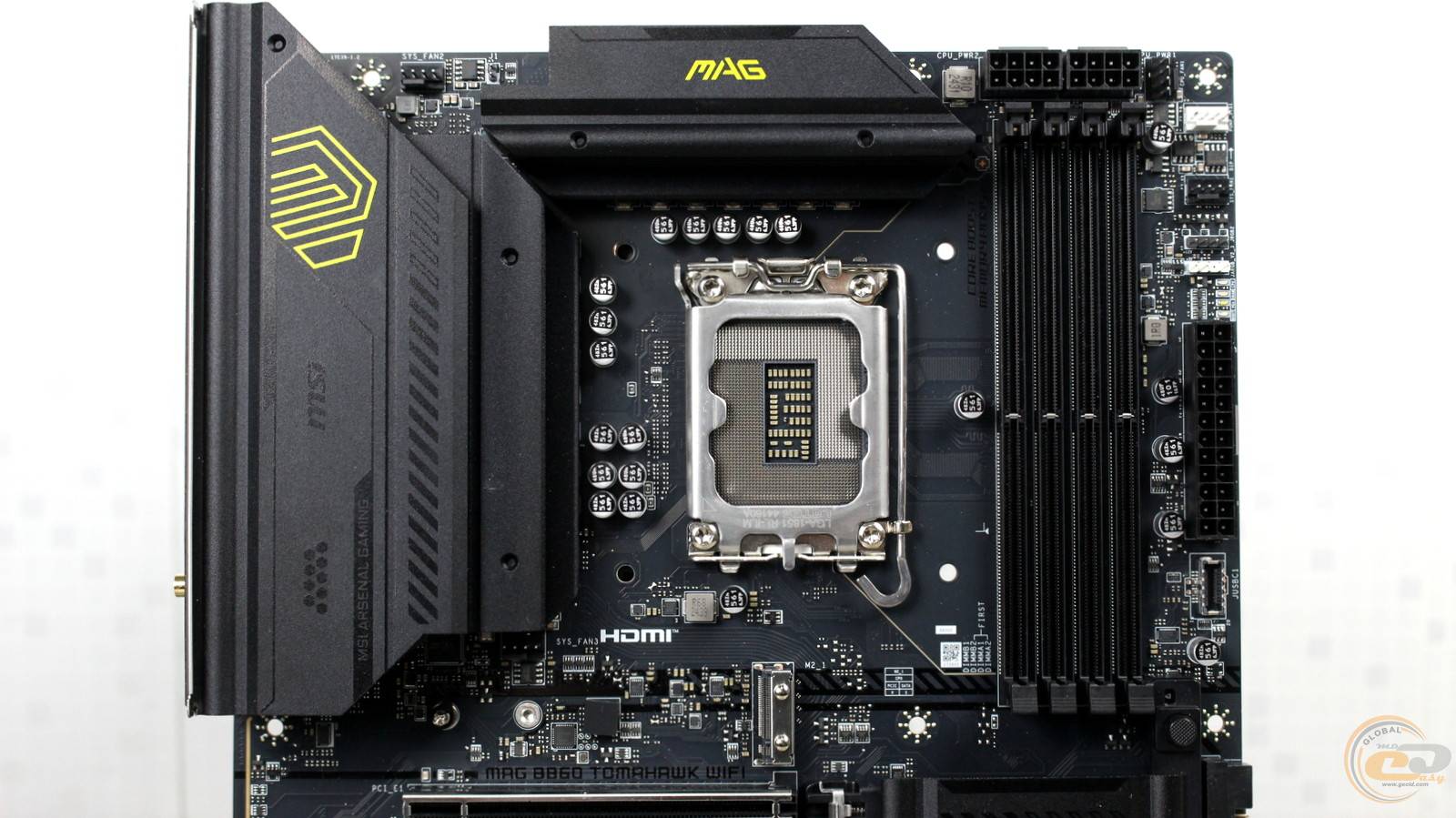

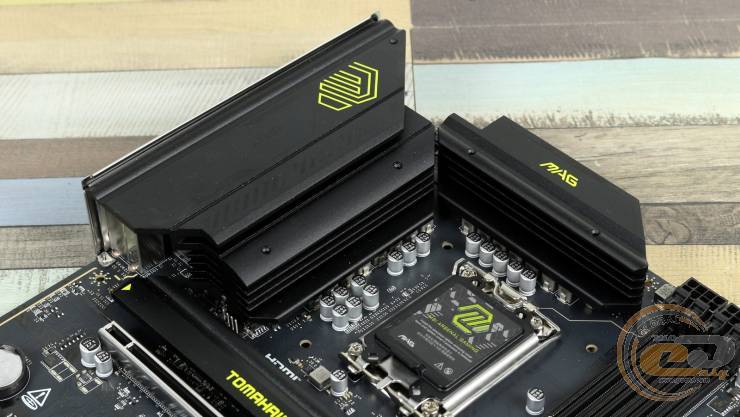

А теперь рассмотрим детально MSI MAG B860 TOMAHAWK WIFI. Система охлаждения узла VRM состоит из пары массивных радиаторов, полностью накрывающих элементы 12 (60 А) + 1 + 1 + 1-фазной схемы питания.

Оба охладителя отводят тепло одновременно от полевых транзисторов и дросселей. Для этого они оснащены термопрокладками с высокой теплопроводностью 7 Вт/(м·К). А рядом видны надежные твердотельные конденсаторы, дополняющие высококачественную элементную базу устройства.

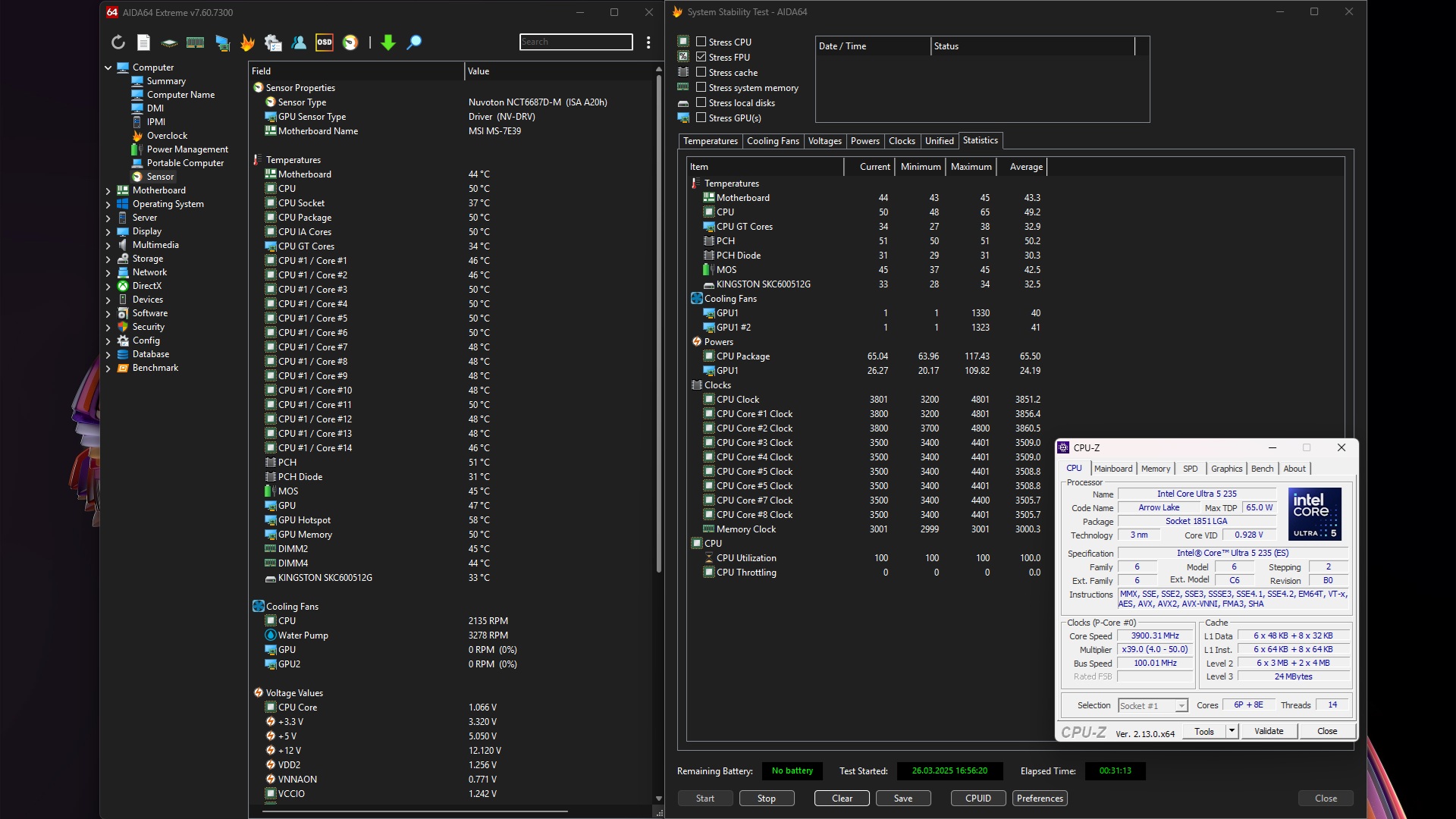

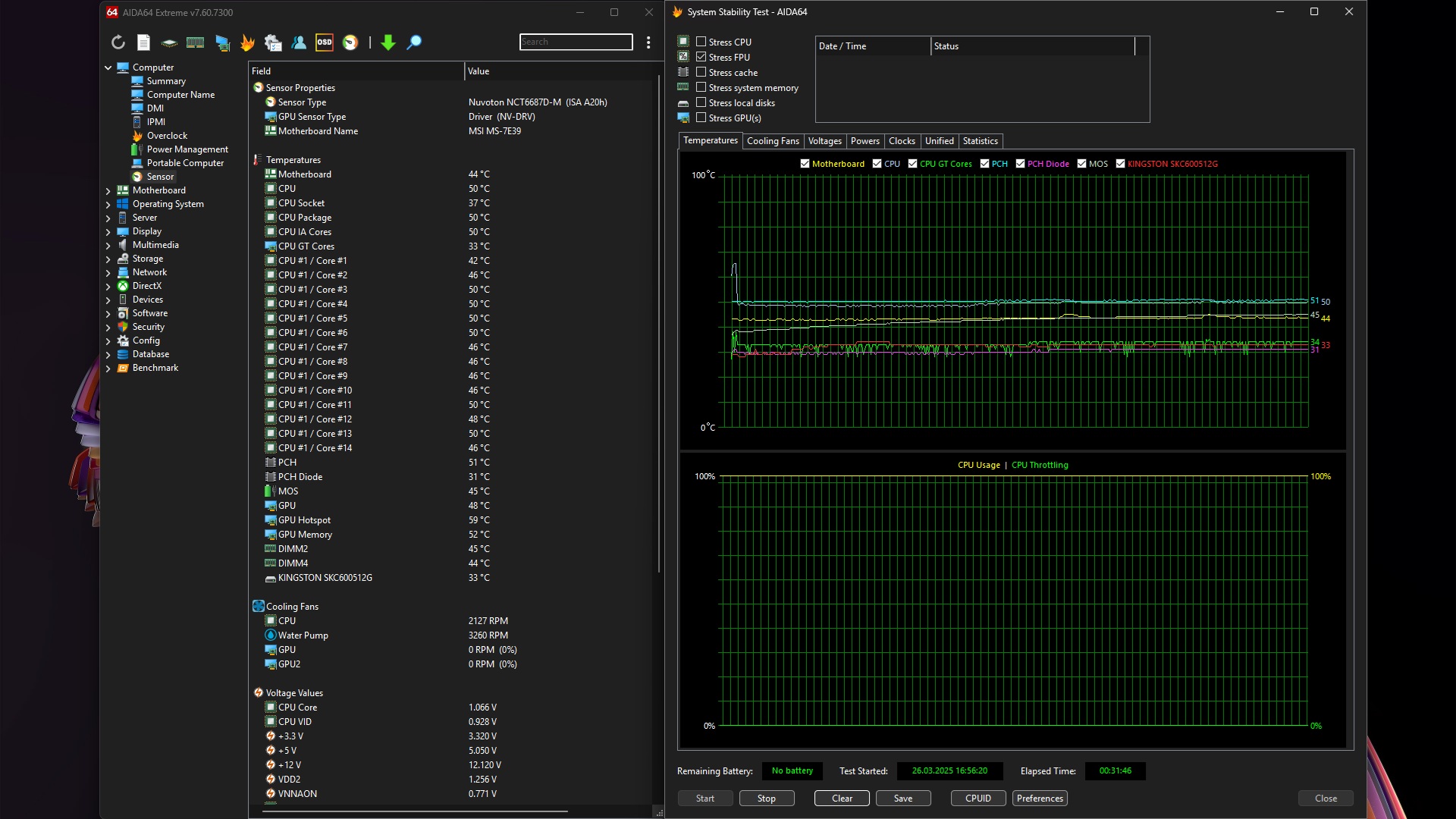

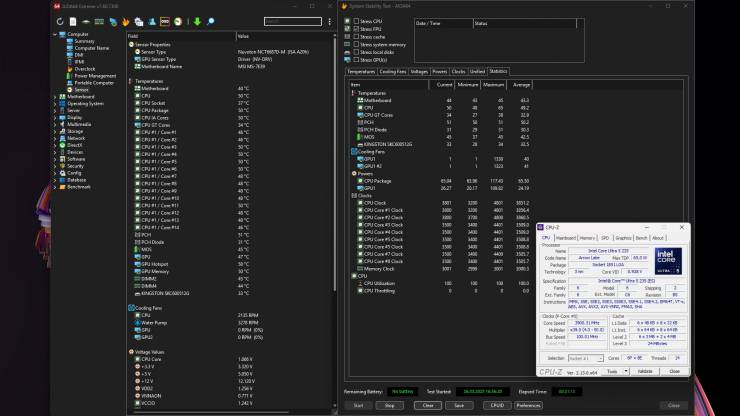

Насколько эффективно такое охлаждение? Мы провели 20-минутное стресс-тестирование 14-ядерного 14-поточного Intel Core Ultra 5235 в AIDA FPU. По его результатам упомянутые радиаторы и дроссели под ними прогрелись всего лишь до 43-44°С, что является очень хорошим показателем.

Напомним, на момент написания данного материала самым мощным процессором для платформы Socket LGA 1851 является Intel Core Ultra 9285K, который под полной нагрузкой потребляет 235 Вт. Согласно данным сайта techpowerup.com, с установленным флагманом узел VRM данной платы прогрелся до 61°C, что также является отличным результатом.

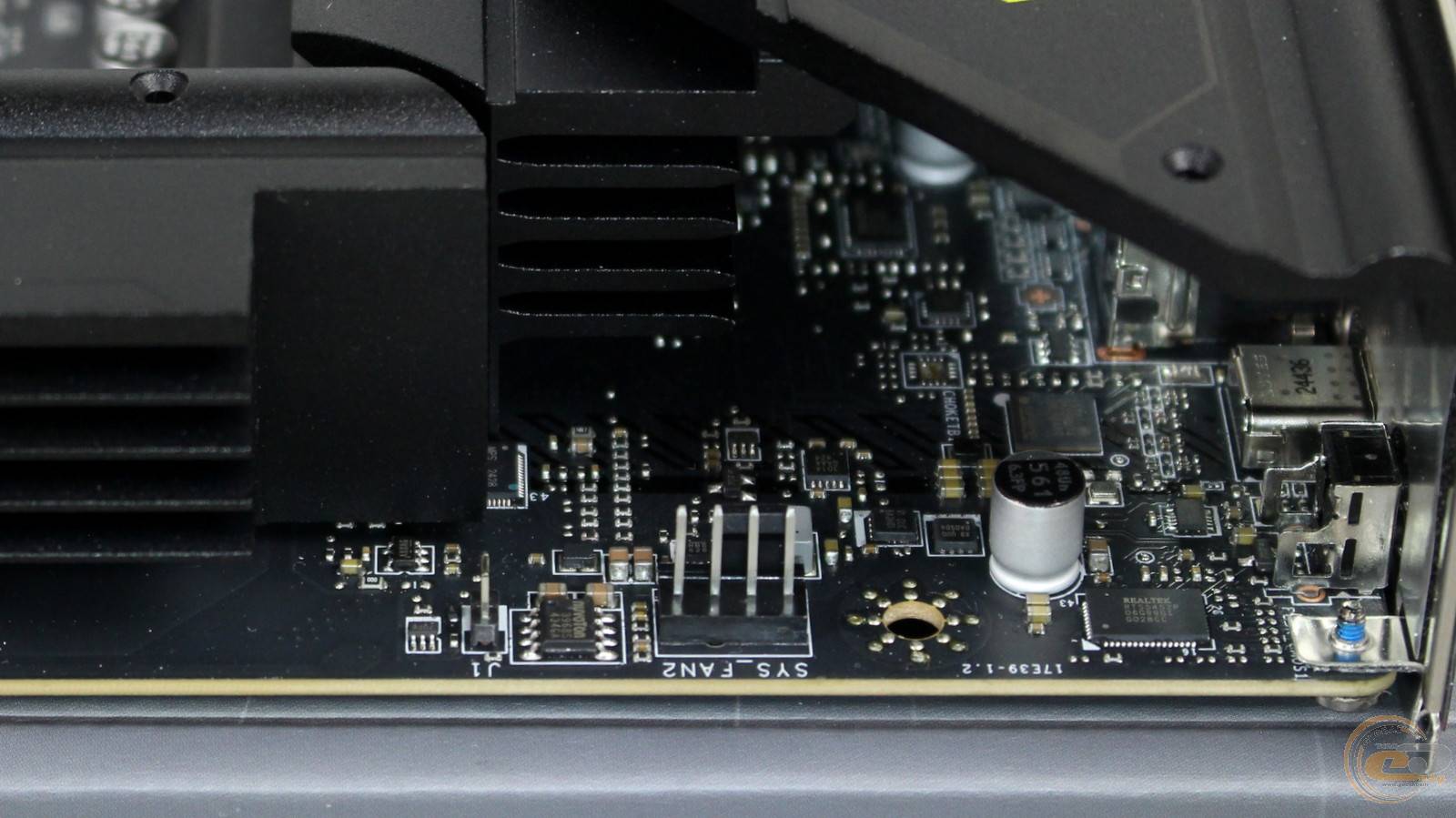

Рядом с упомянутыми радиаторами разместился разъем подключения одного из системных вентиляторов.

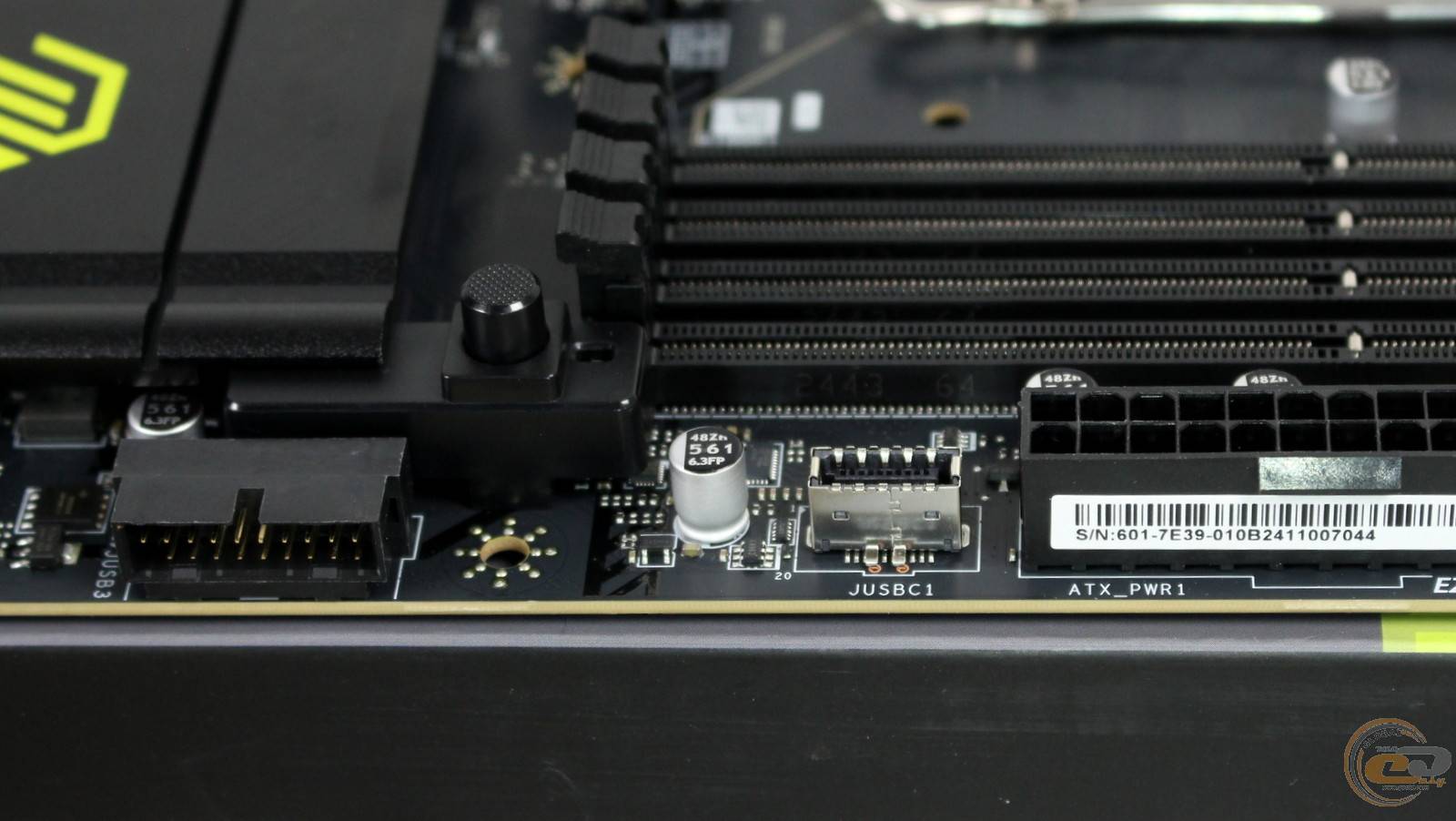

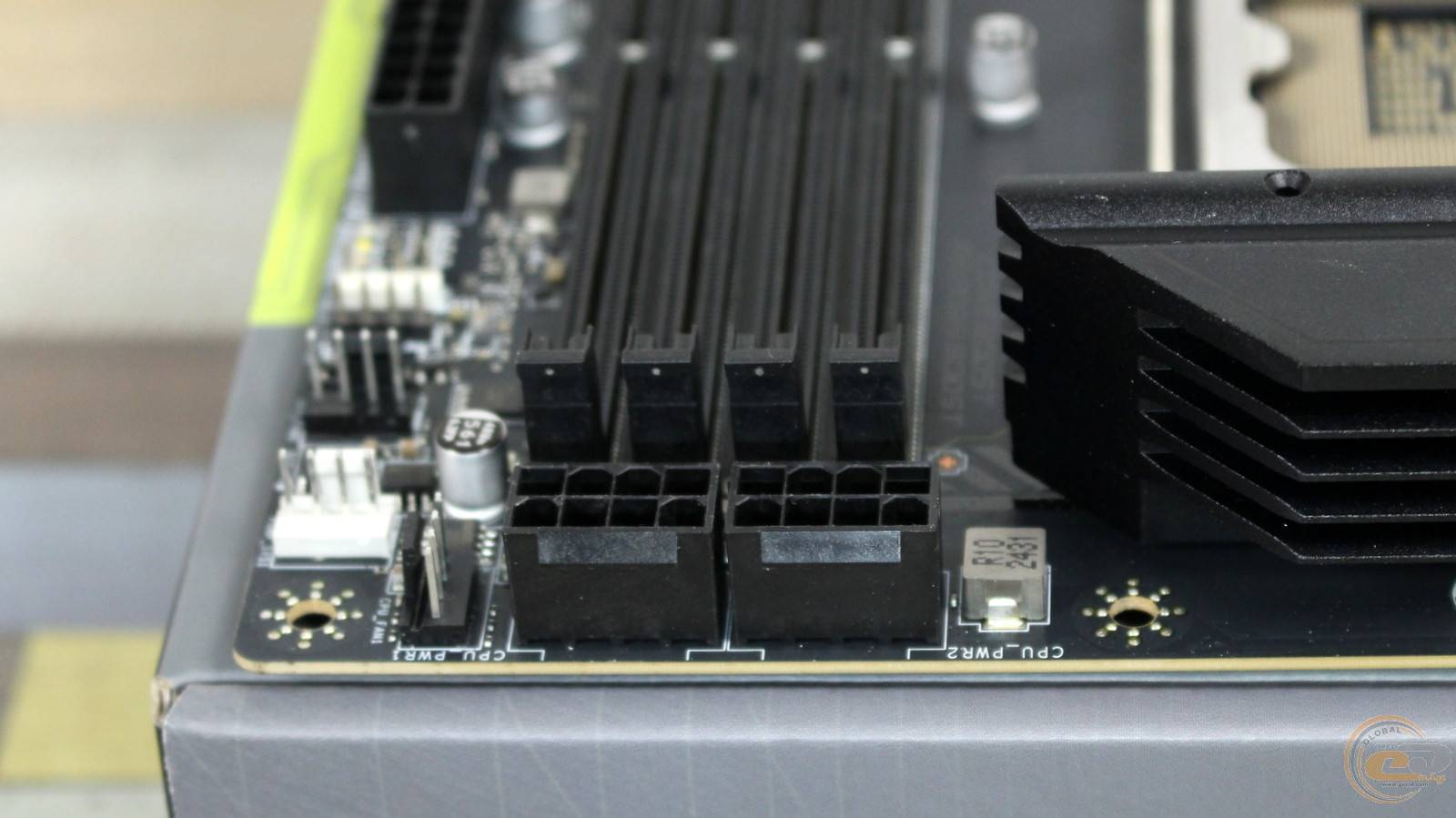

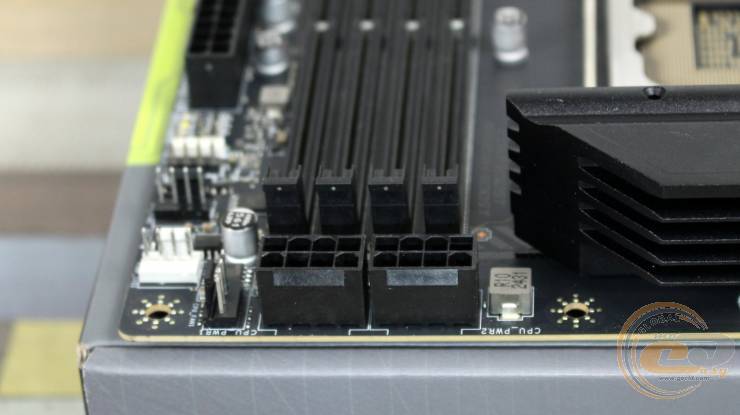

В свою очередь, пара 8-контактных коннекторов ATX12V поместилась на противоположной стороне платы.

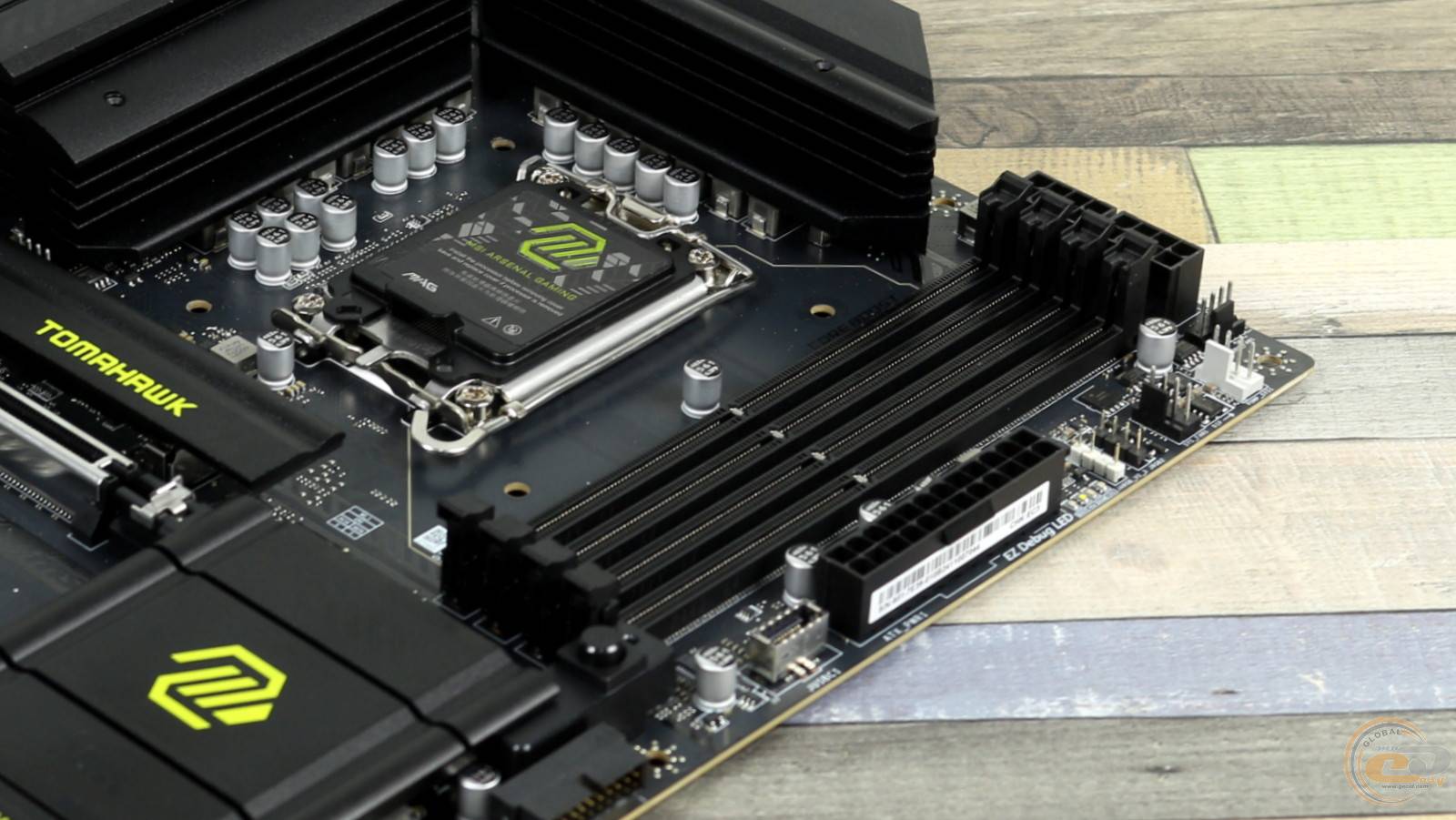

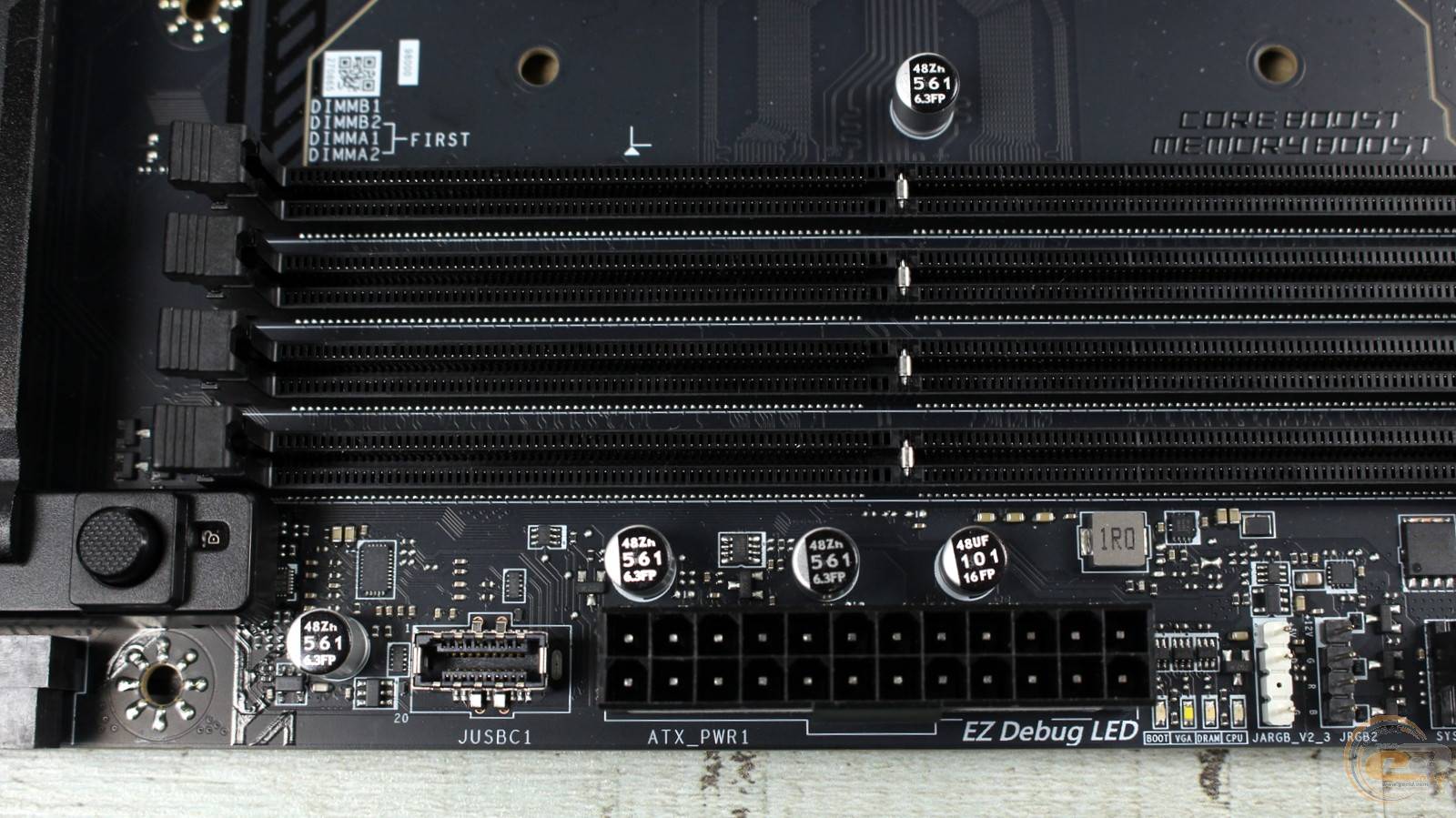

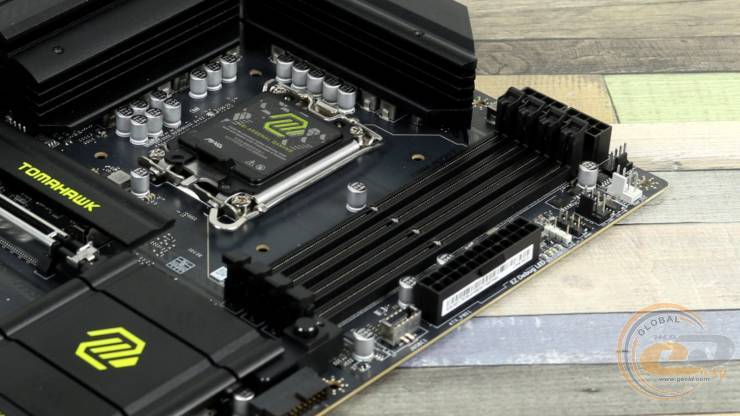

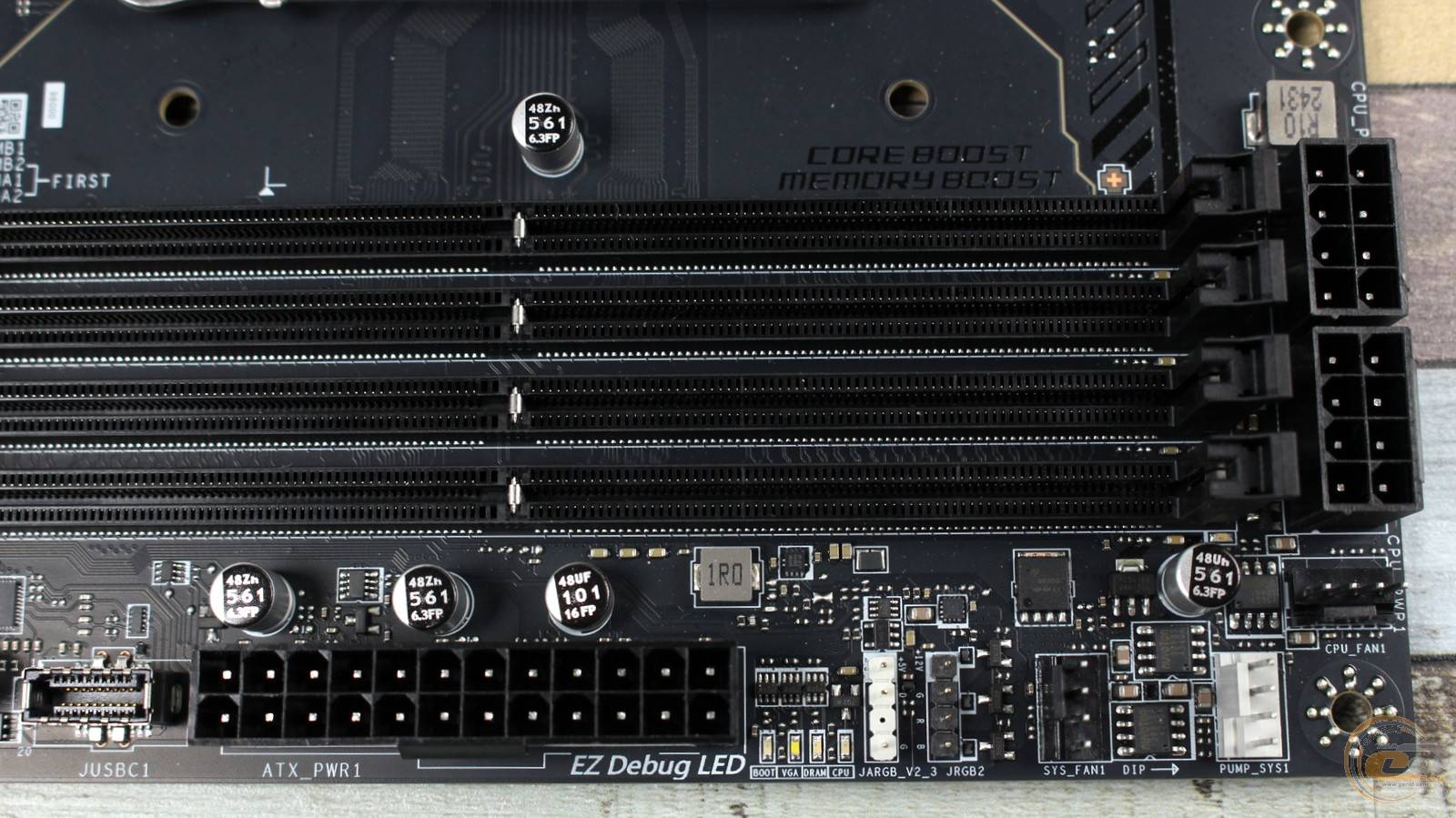

Поэтому расположенные рядом слоты оперативной памяти получили фиксаторы только с одной стороны — с нижней части.

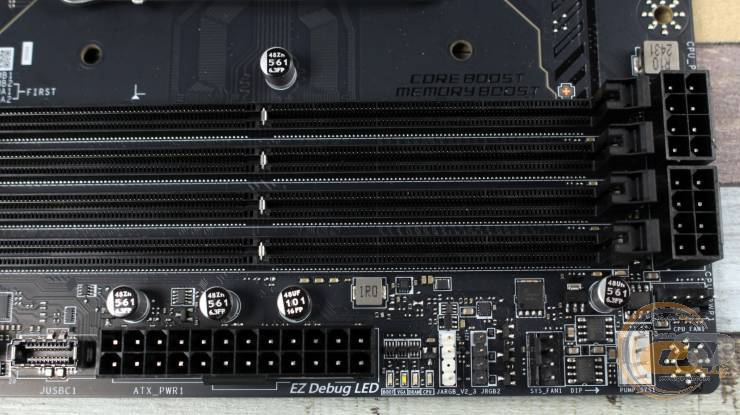

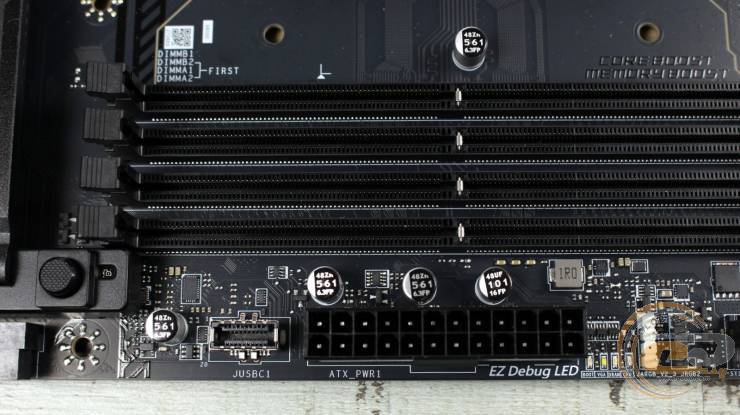

Четыре DIMM-слота поддерживают модули стандарта DDR5 общим объемом 256 ГБ со скоростью до 9200+ МТ/с. Правда, такой высокий показатель доступен при использовании одной утренней планки на каждый канал. А при установке четырех модулей можно получить максимум 6400+ МТ/с.

Для двух планок памяти традиционно приоритетными являются слоты A2 и B2, а при использовании только одного — A2.

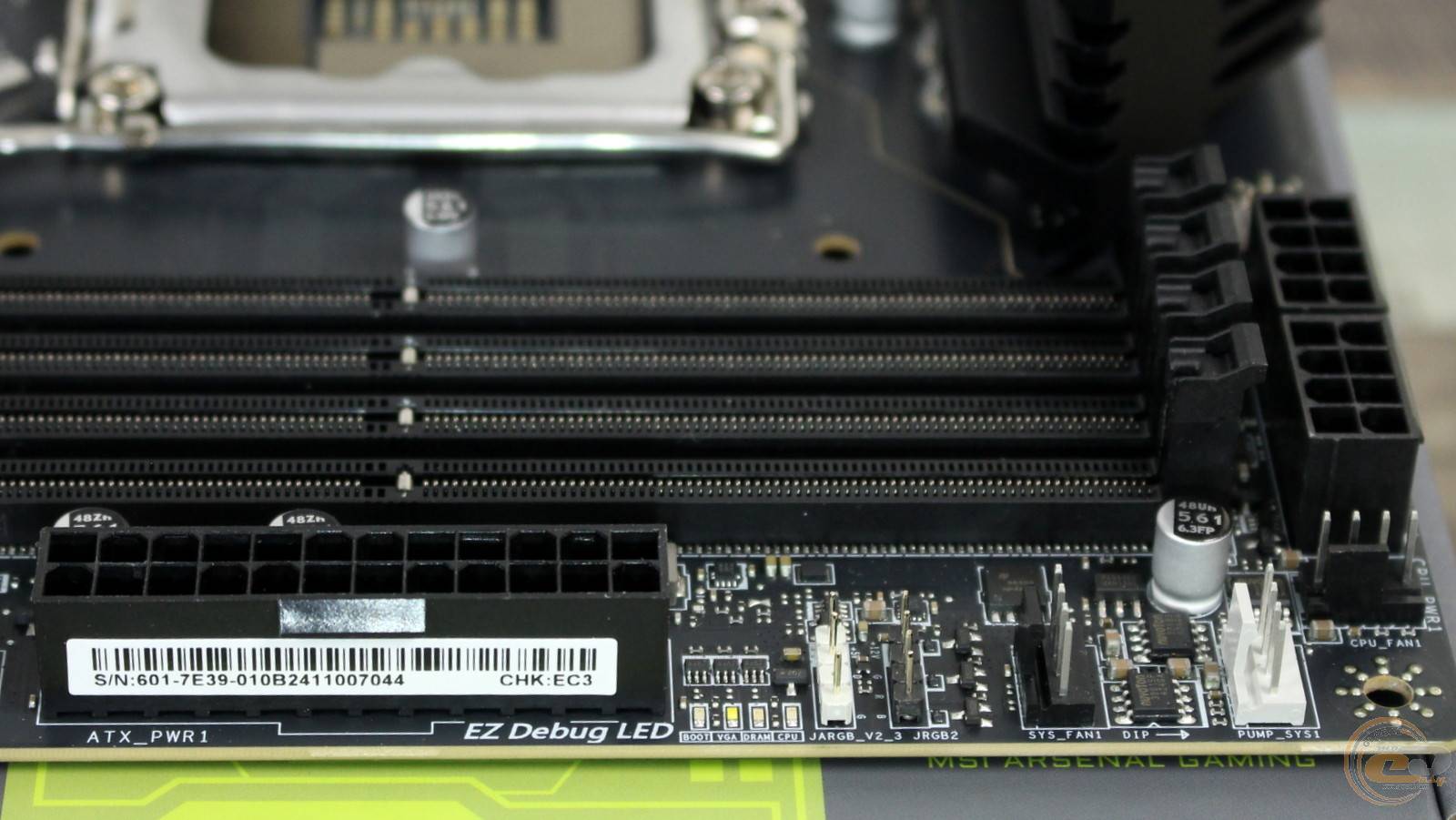

Правый край платы богат различными полезными элементами. Сверху имеется три разъема подключения вентиляторов и помпы СЖО, две колодки для реализации LED-подсветки, индикаторы загрузки системы, а также 24-контактный разъем питания ATX.

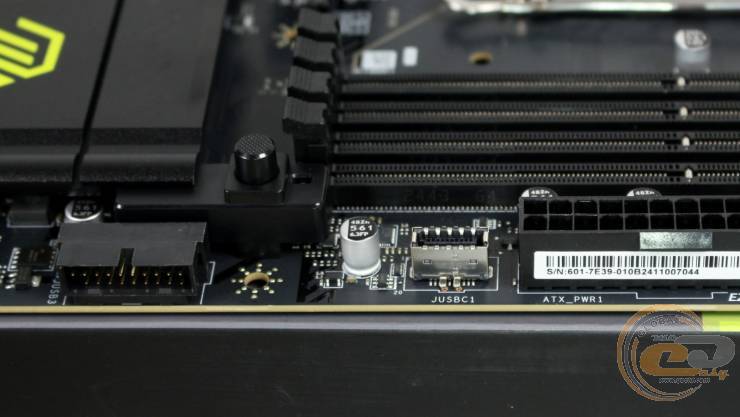

Еще ниже видны две колодки: USB 3.2 Gen 2 с пропускной способностью до 10 Гбит/с и USB 3.2 Gen 1 со скоростью 5 Гбит/с.

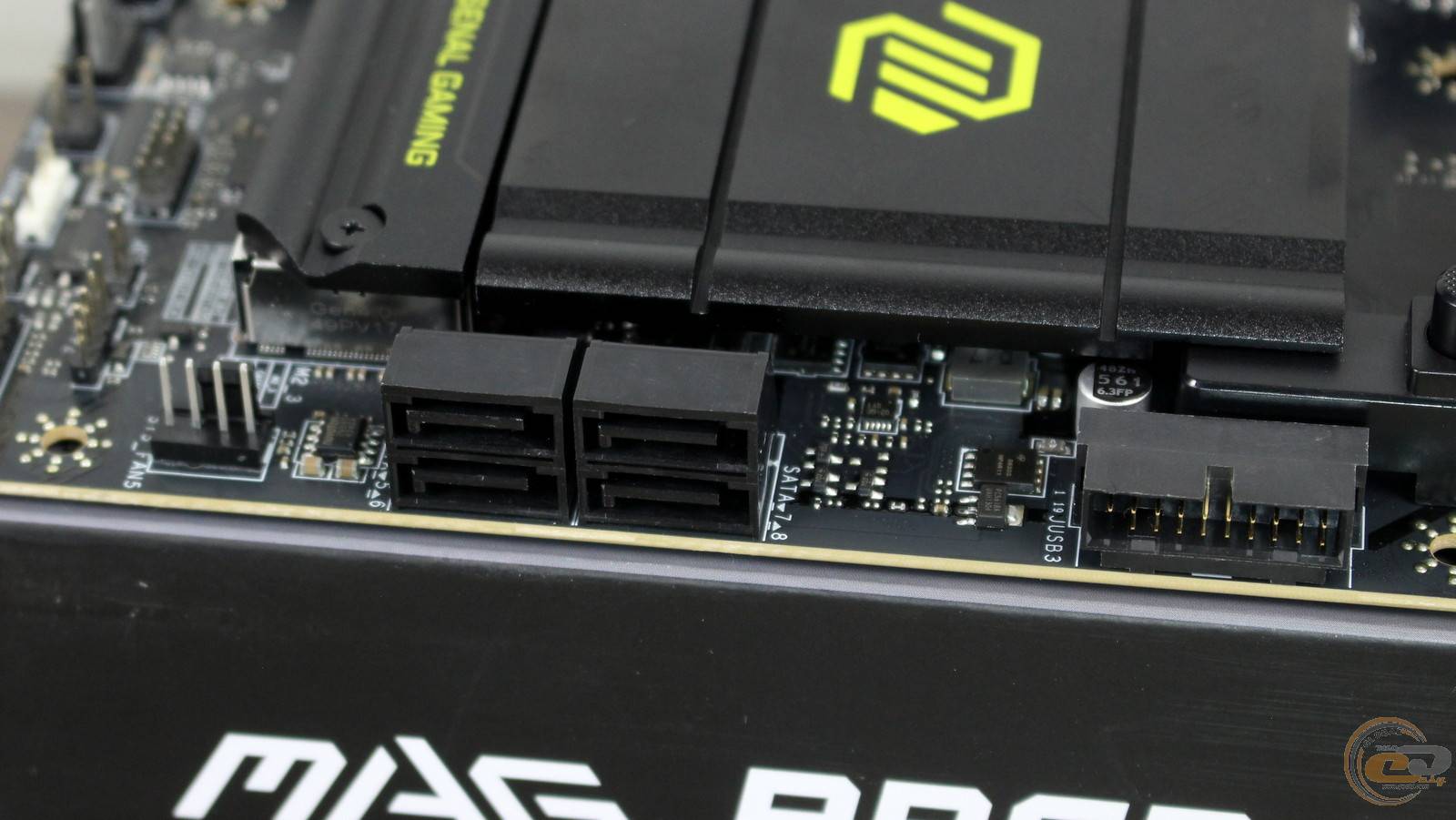

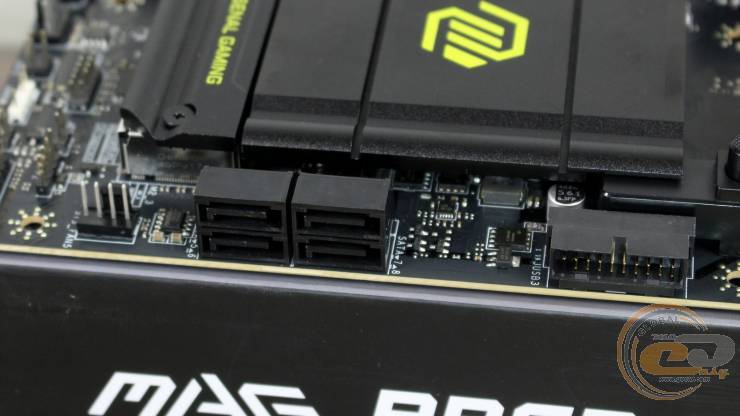

А почти в самом низу MSI MAG B860 TOMAHAWK WIFI расположены четыре порта SATA 6 Гбит/с с горизонтальной компоновкой, а также еще один разъем подключения корпусного вентилятора.

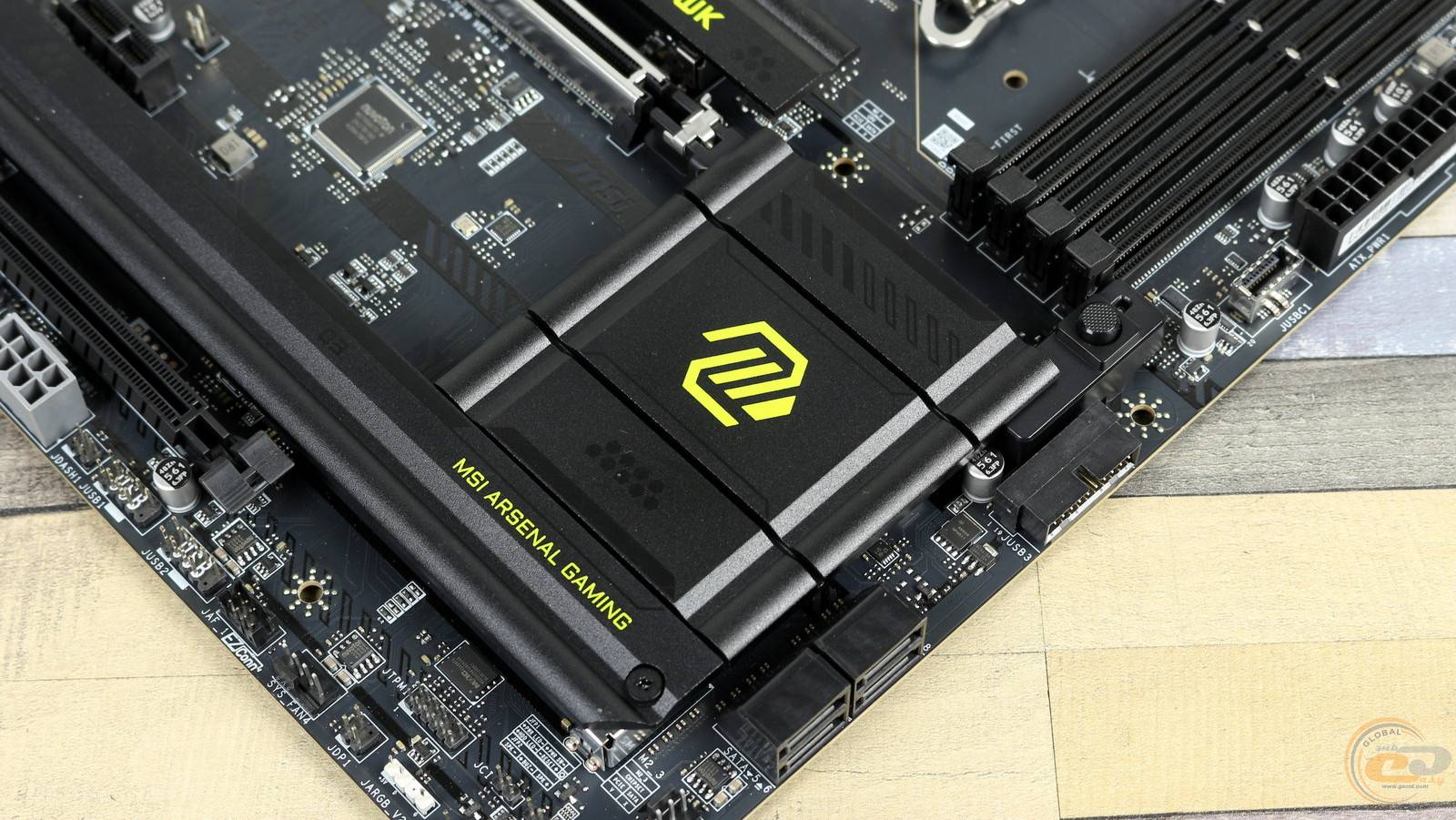

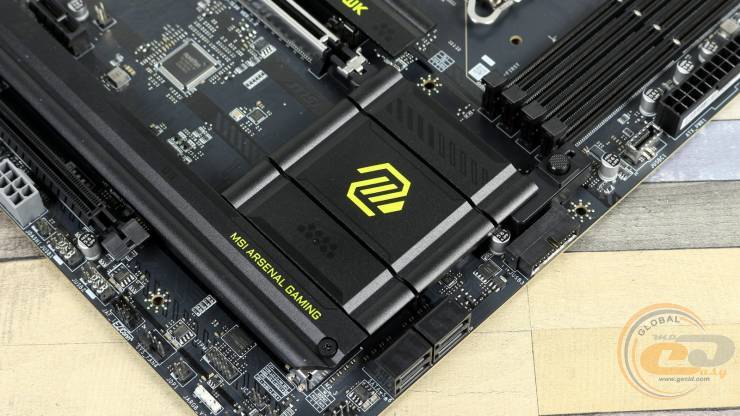

Рядом расположен 6-ваттный чипсет Intel B860, прикрытый довольно габаритным радиатором. По результатам 20-минутного вышеупомянутого теста AIDA FPU он прогрелся до тех же незначительных 44°C, как и элементы узла питания процессора. И это при достаточно высокой температуре в помещении – +26°C.

Кстати, под верхней его частью спрятан механизм быстрого извлечения видеокарты, который активируется нажатием круглой кнопки ближе к правому краю.

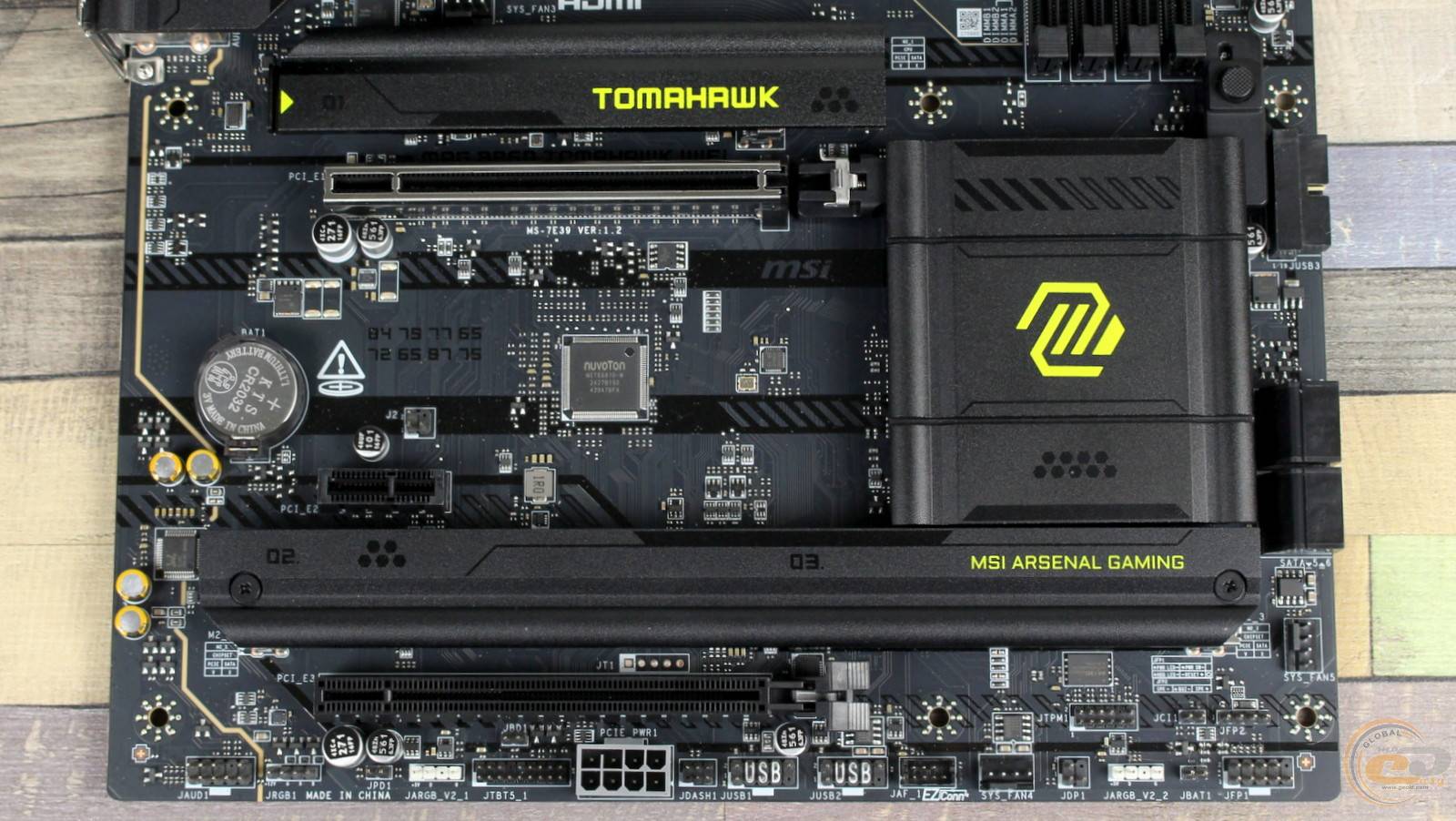

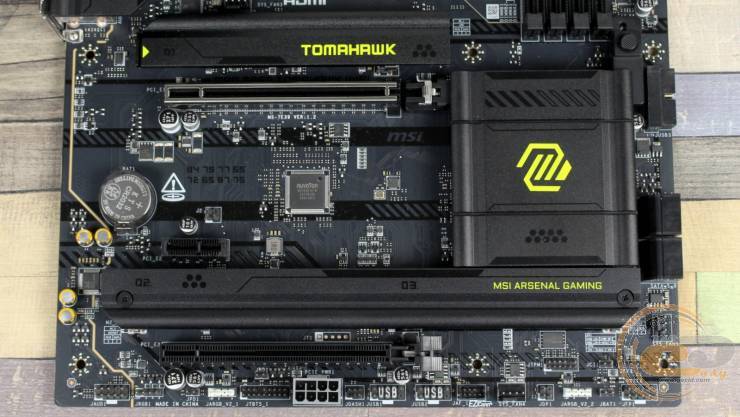

В составе платы есть три слота расширения:

1. PCI Express 5.0 x16 (в режиме х16);
2. PCI Express 4.0 x1 (в режиме х1).
3. PCI Express 4.0 x16 (в режиме х4).

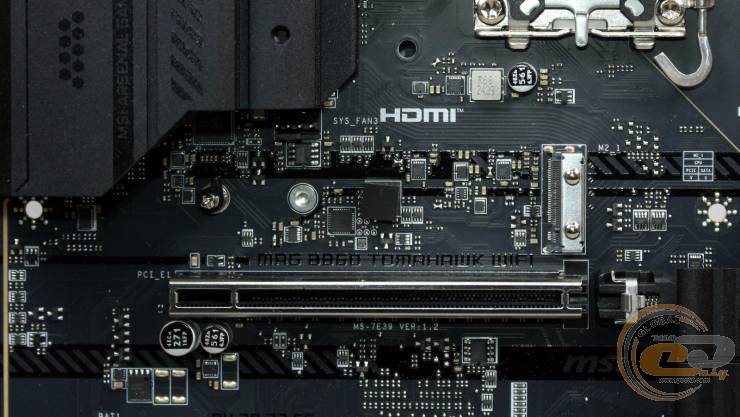

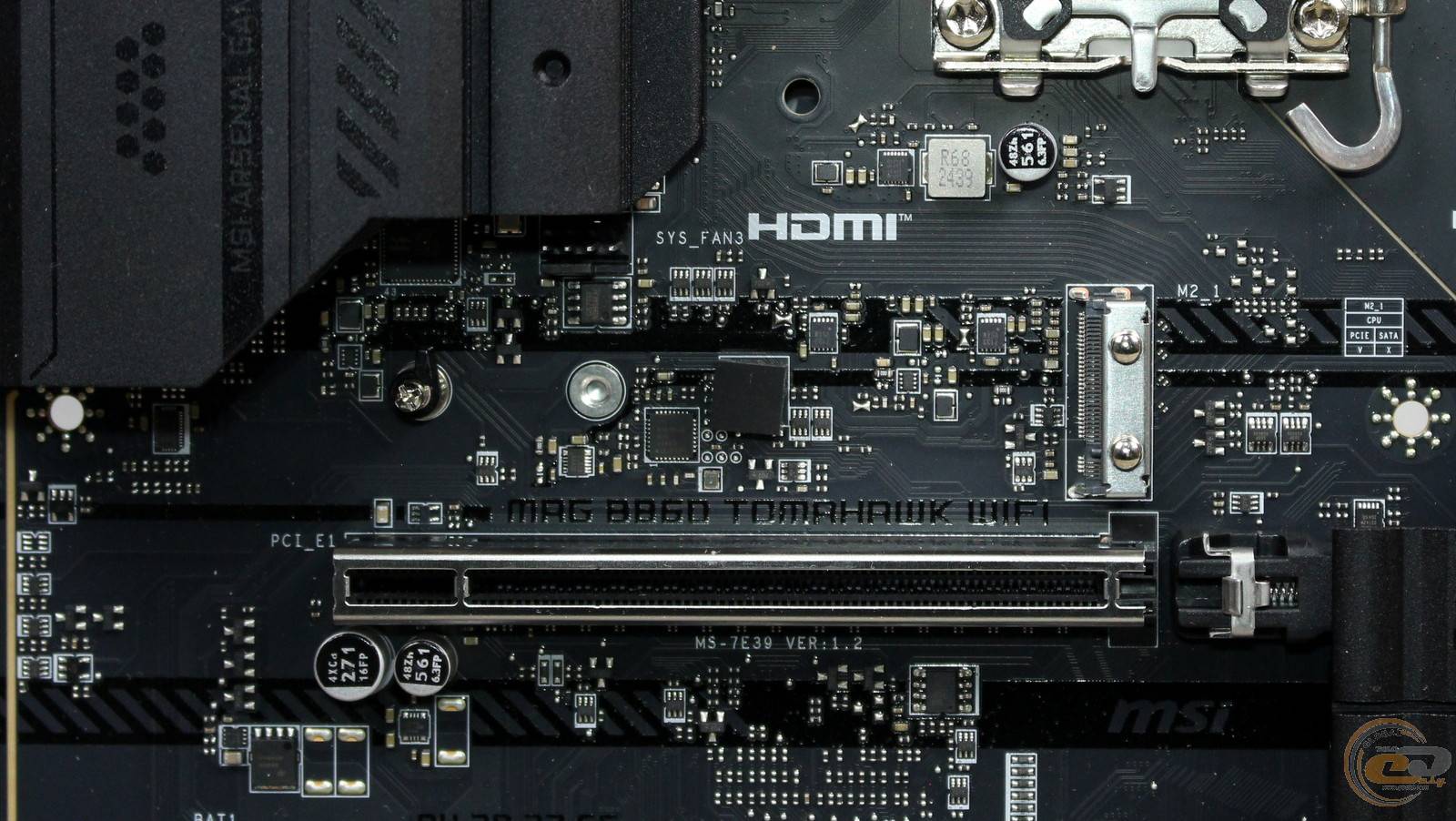

Верхний из них усилен и использует 16 процессорных линий современного стандарта PCIe 5.0. Поэтому именно его следует использовать для установки видеокарты.

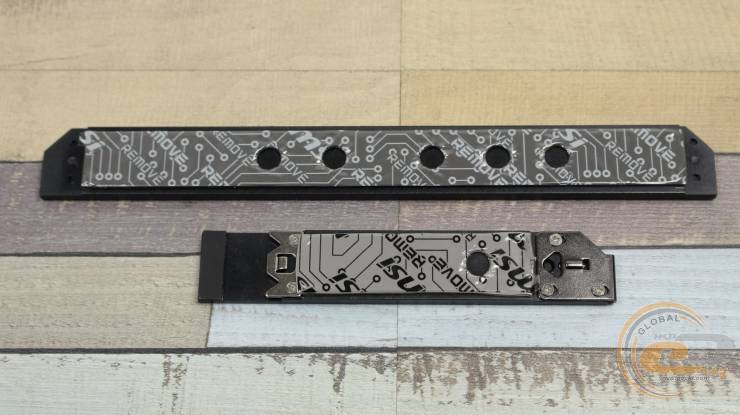

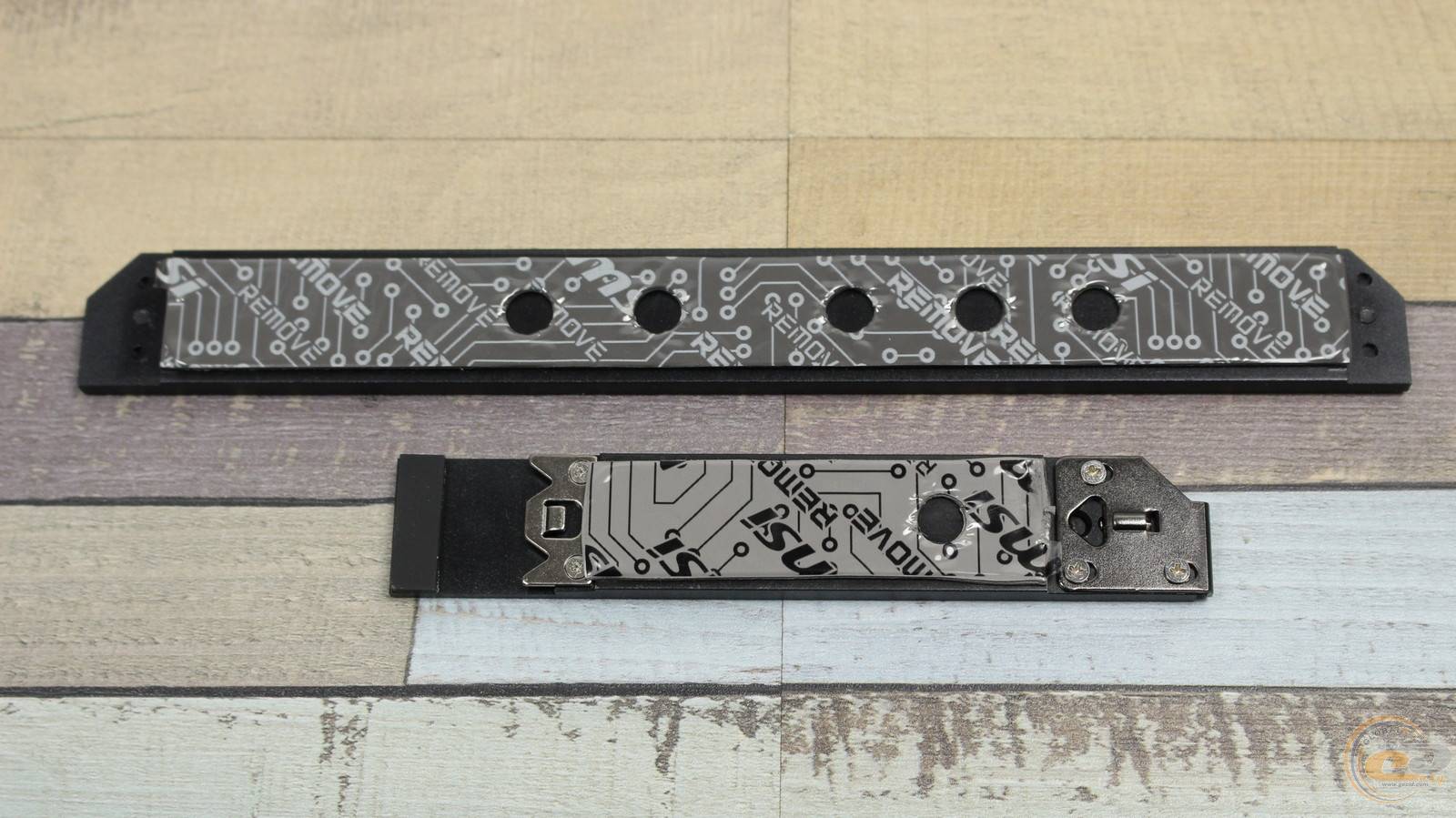

Рядом расположились три посадочных места для SSD формата M.2 Socket 3, которые оборудованы парой радиаторов с термопрокладками.

Верхний слот, расположенный над PCI Express 5.0 x16, предназначен для накопителей форм-фактора M.2260 или 2280. Благодаря использованию процессорных линий он единственный из всех оборудован высокоскоростным интерфейсом PCIe 5.0 x4. К тому же радиатор имеет фиксатор EZ M.2 CLIP II. Поэтому процесс демонтажа и установки охладителя не требует использования инструментов.

А над нижним PCI Express 4.0 x16 расположились еще два слота M.2 стандарта PCIe 4.0 x4. Левый предназначен для носителей формата M.2 2260/2280/22110, тогда как правый – для M.2 2242/2260/2280. Вот только при установке в первый из них максимально длинного SSD, в соседний слот можно будет поместить разве что более компактные решения M.2 2242.

Для удобства монтажа все три разъема M.2 поддерживают безвинтовую фиксацию накопителей, а комплектный ключ позволит переставить крепеж в соответствии с длиной SSD.

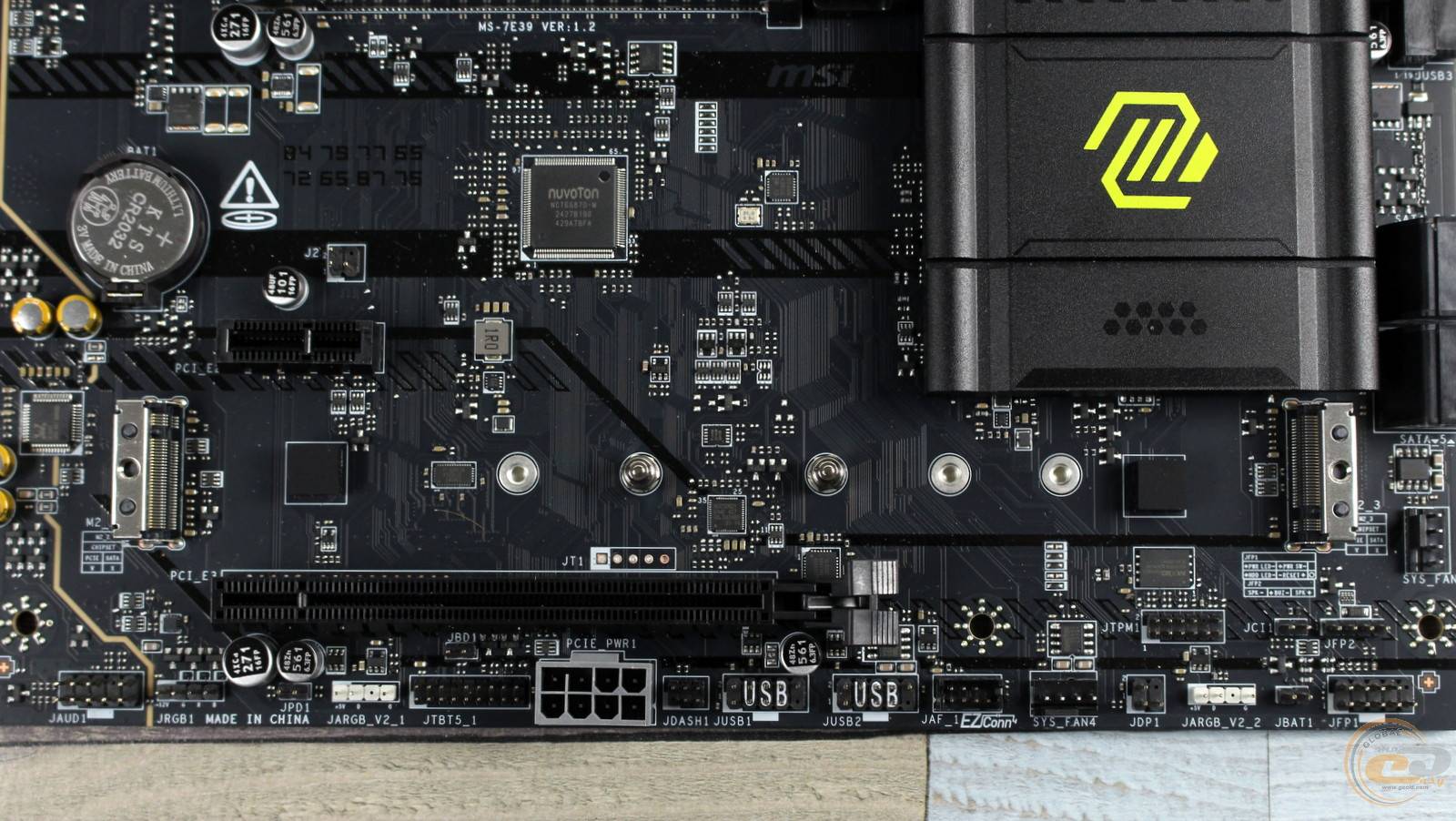

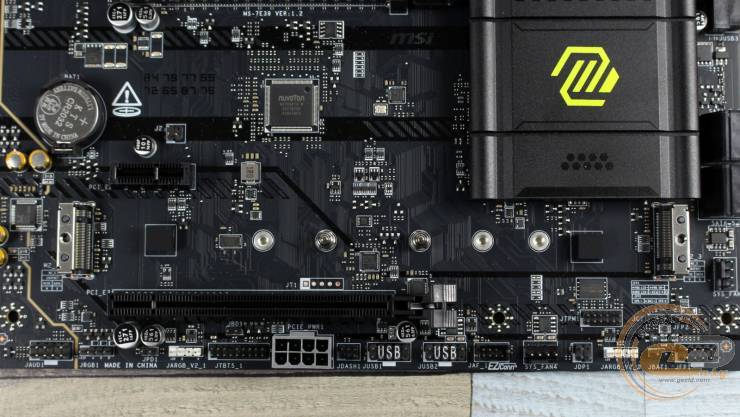

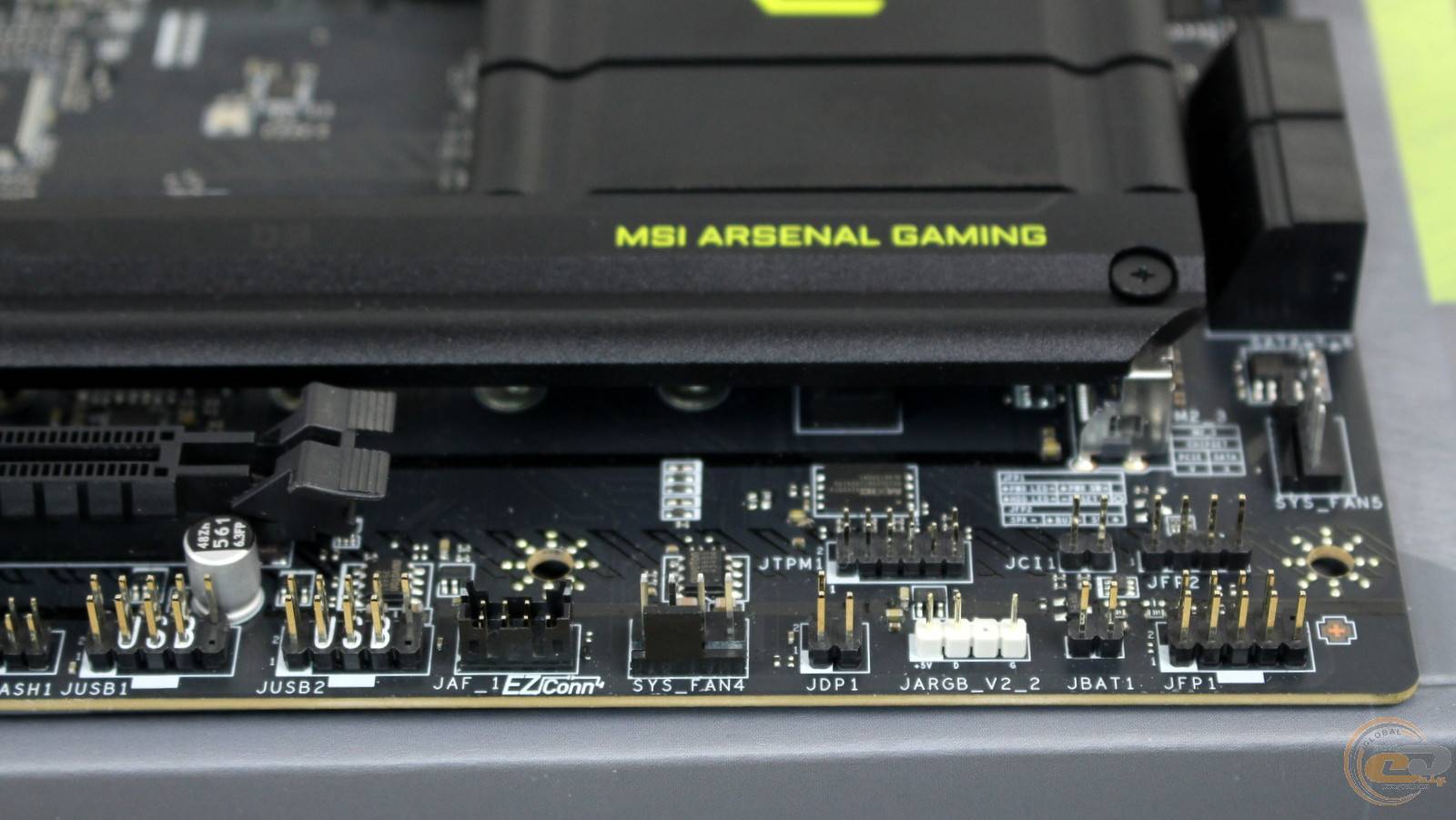

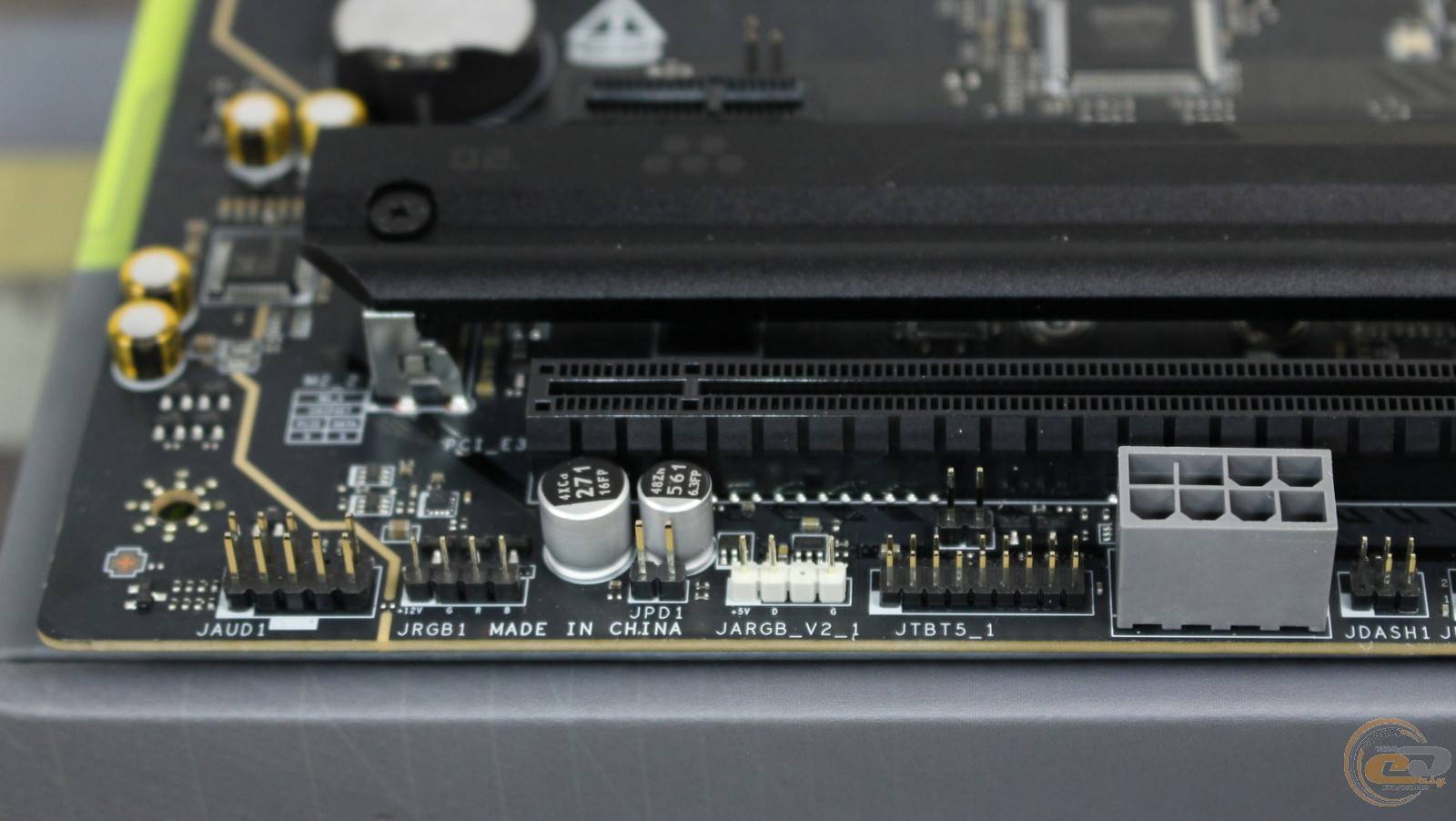

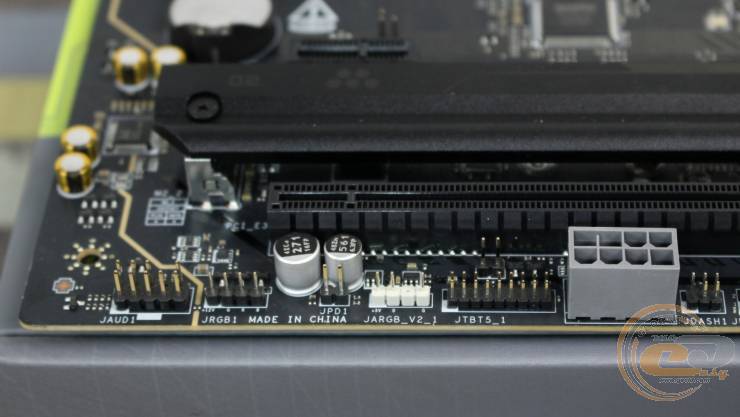

И, наконец, опускаемся до самого низа платы. Здесь расположены: колодка фронтальных аудиопортов, колодка подключения LED-ленты и две для реализации ARGB-подсветки, колодка Thunderbolt 5, 8-контактный разъем питания PCIe, колодка для подключения модуля контроллера настройки,...

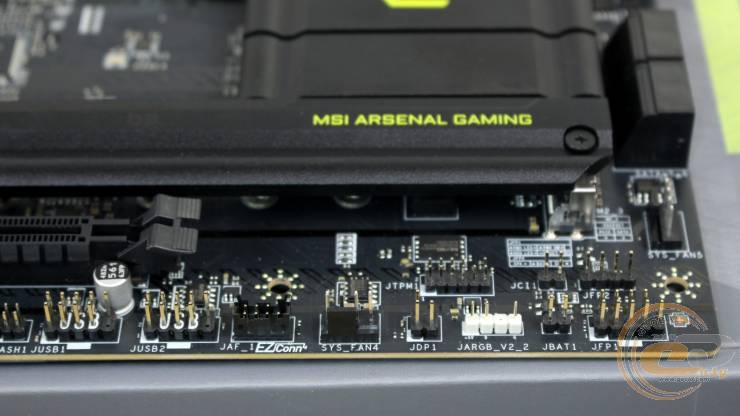

...две колодки USB 2.0 для четырех соответствующих портов, разъем для вентилятора, колодки сигнализации о вторжении в корпус, сброс настроек CMOS, подключение системного динамика и элементов фронтальной панели.

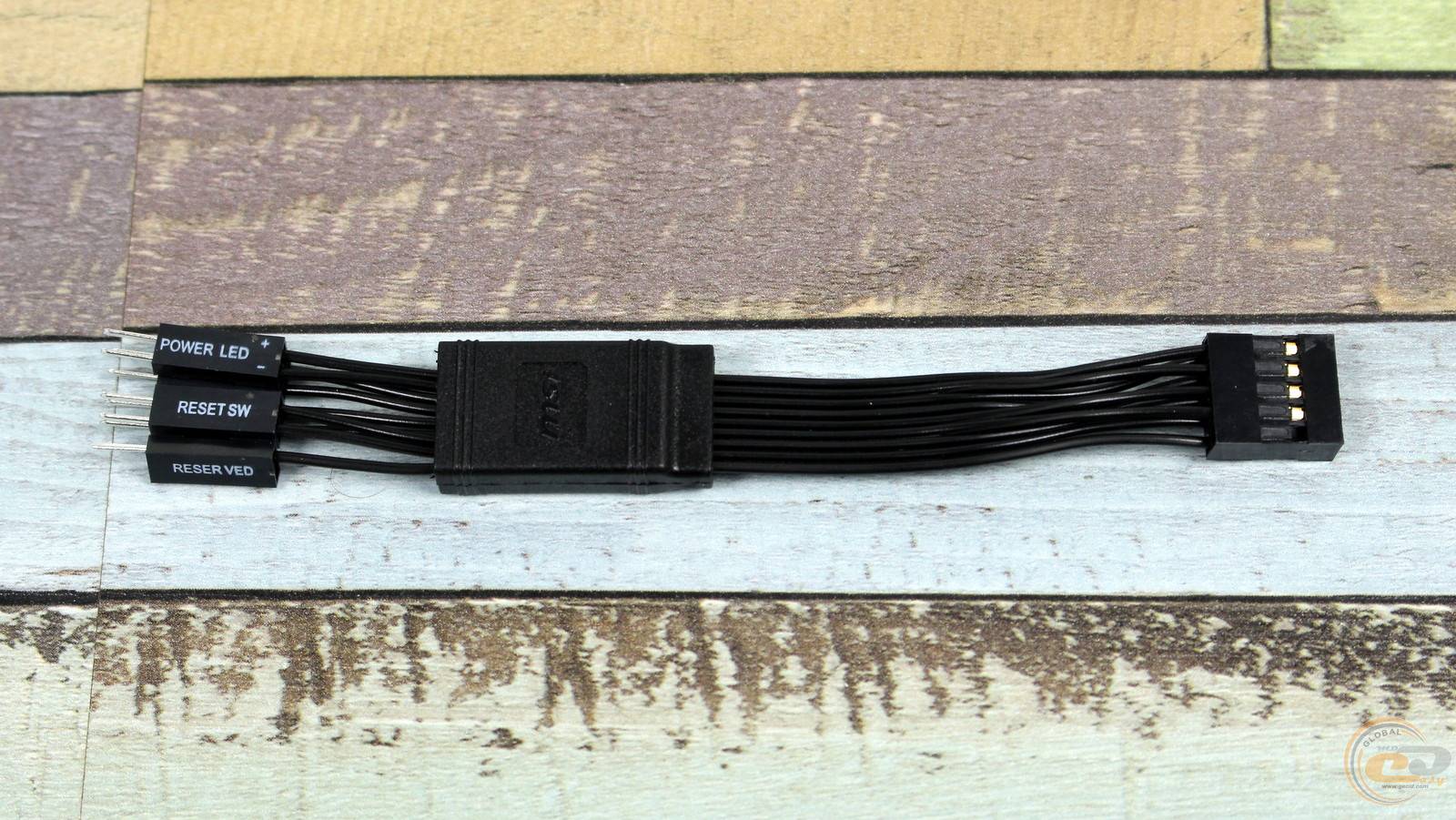

Напомним, в последнюю можно установить комплектный кабель EZ Front Panel Cable, позволяющий удобно подключить кнопки и индикаторы передней панели.

Еще одна полезная деталь - колодка JAF_1, предназначенная для установки другого комплектного кабеля, позволяющего одновременно подсоединить к плате вентилятор и его RGB-подсветку.

Всего на плате есть пять колодок для организации подсветки и семь разъемов для подключения вентиляторов и помпы с поддержкой ШИМ-регулировки скорости вращения.

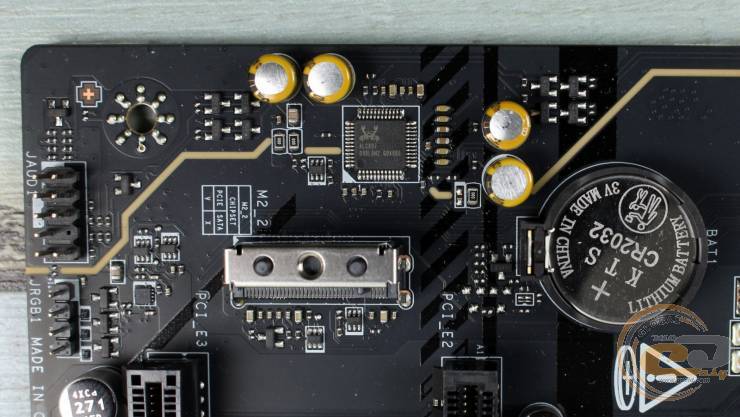

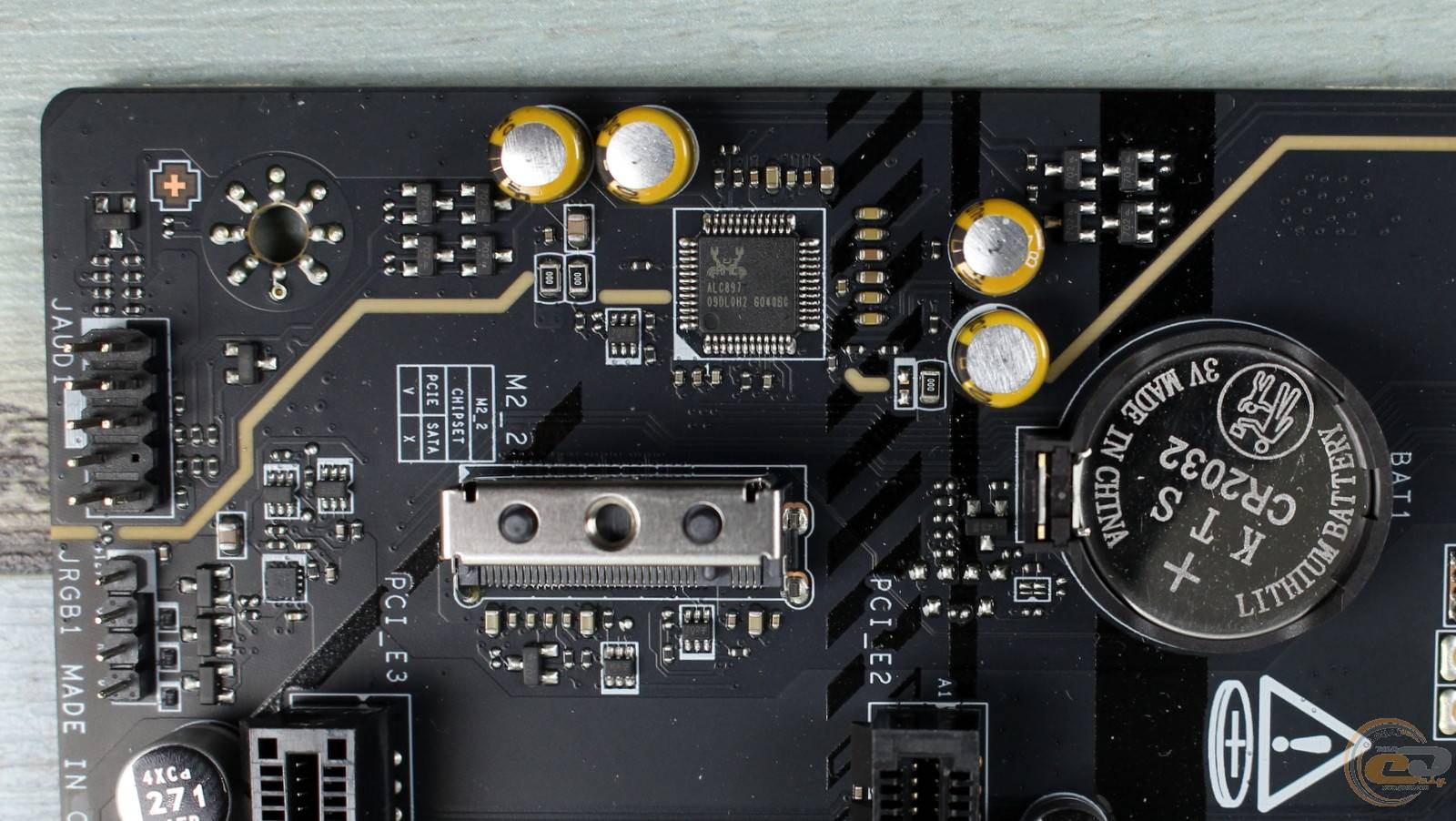

В свою очередь в звуковом тракте имеются четыре аудиоконденсатора и 7.1-канальный аудиокодек Realtek ALC897, а сам он экранирован от наведения помех. Рядом расположена батарейка CMOS, которую можно легко заменить при необходимости.

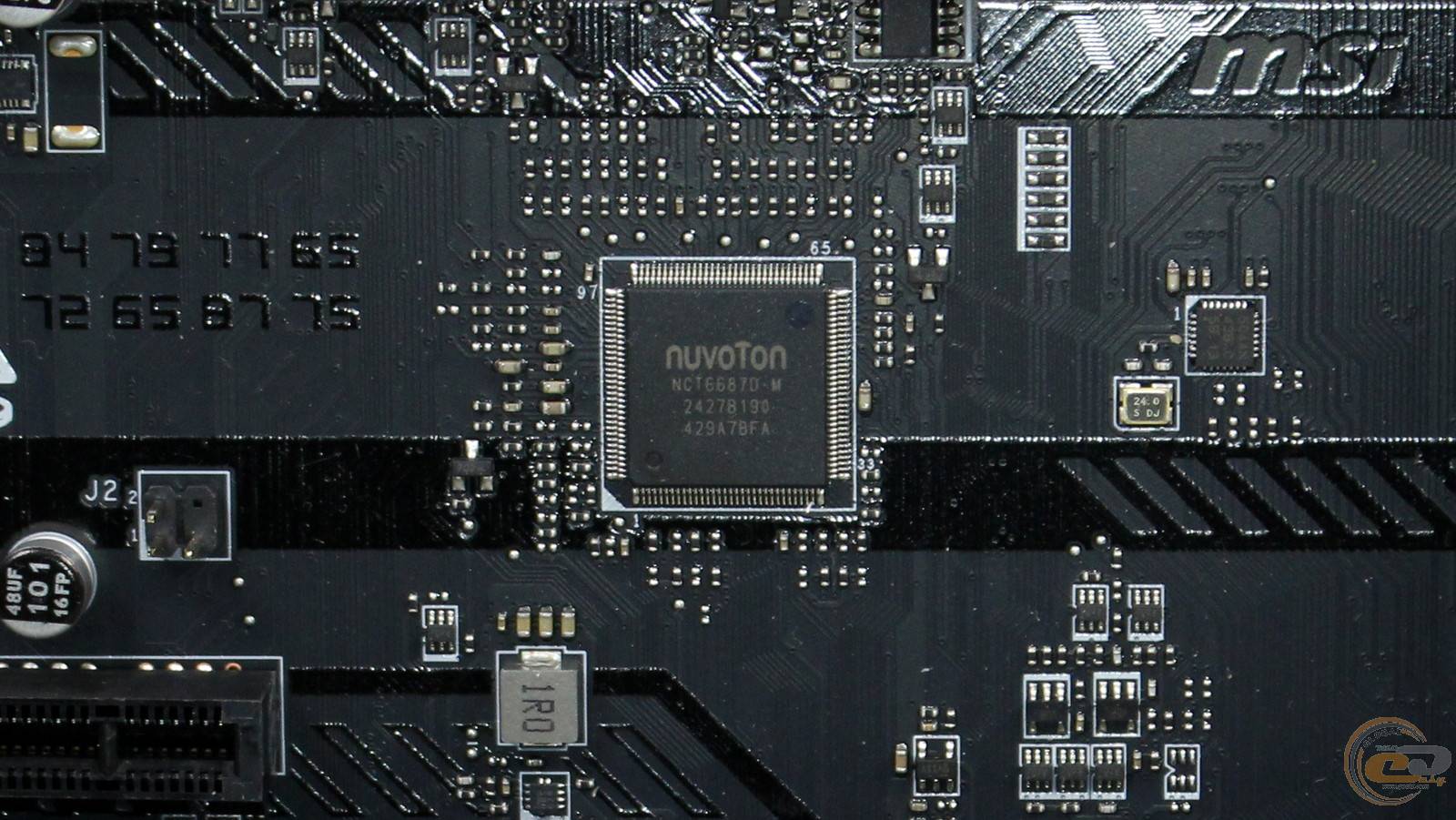

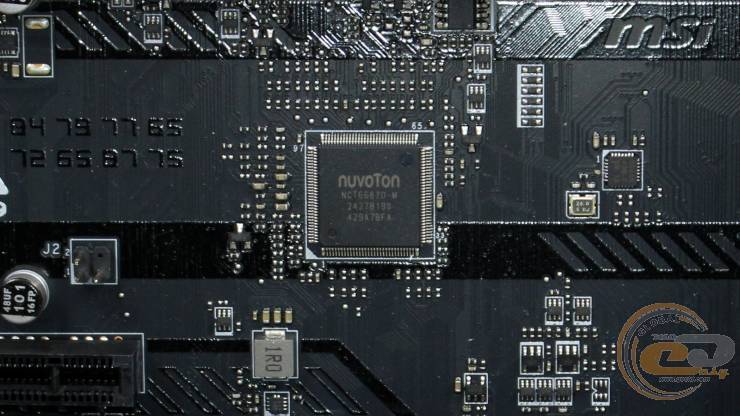

Мультиконтроллером выступает чип NUVOTON NCT6687D-M, который мы уже встречали ранее в моделях с топовыми Z-чипсетами.

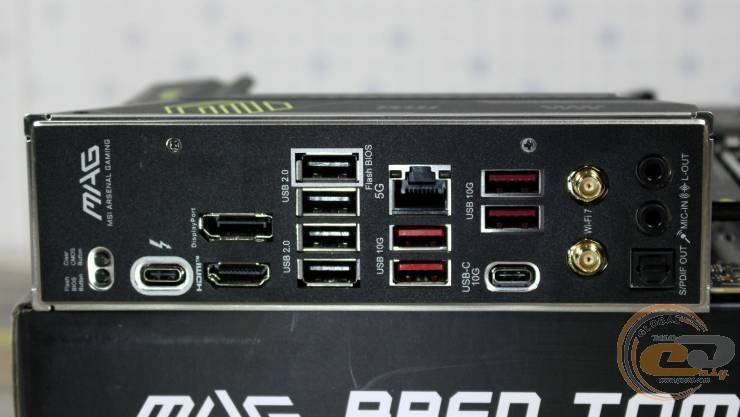

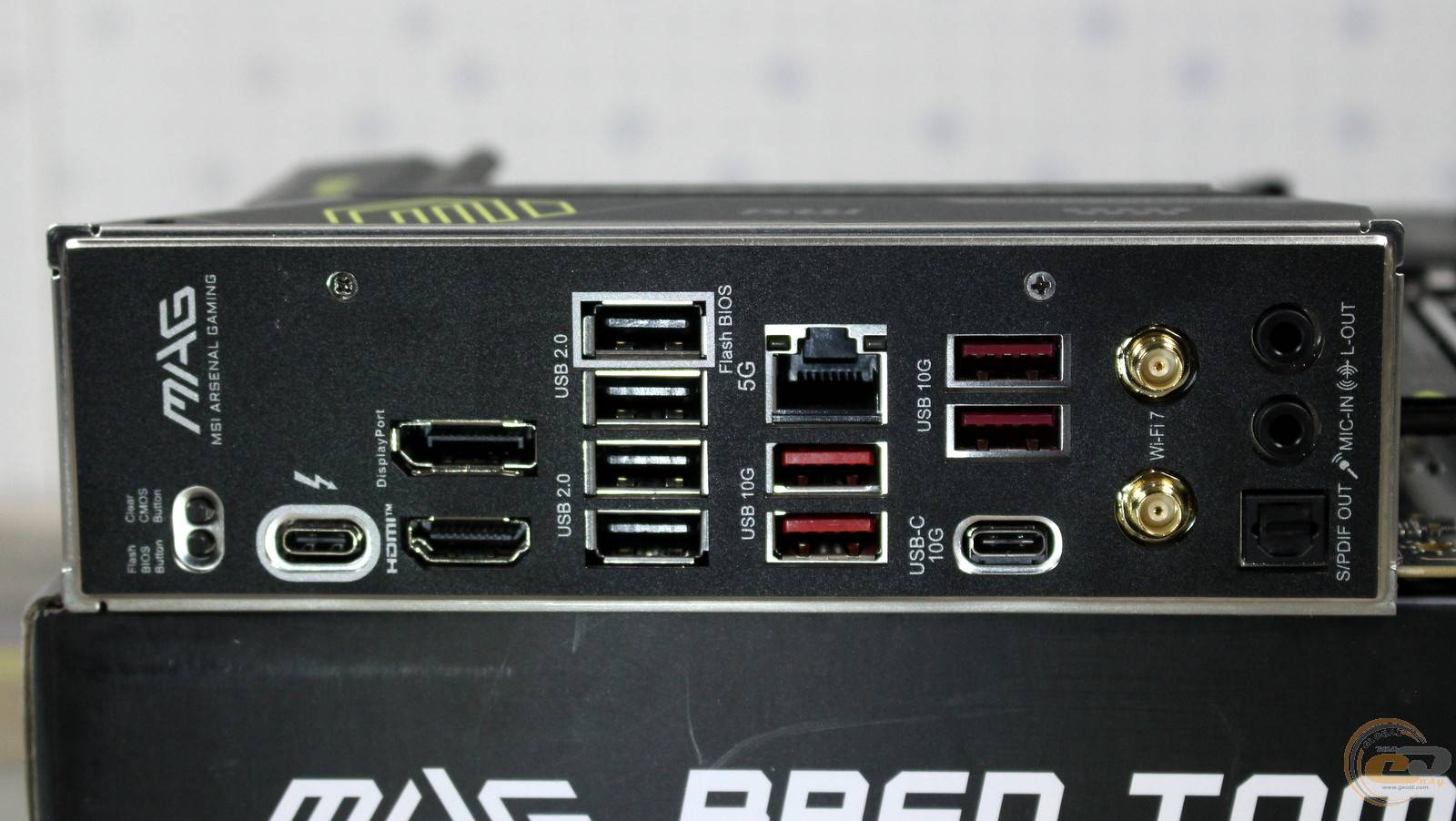

Интерфейсная панель MSI MAG B860 TOMAHAWK WIFI может похвастаться разнообразием портов и элементов:

• 1 x кнопка обновления BIOS
• 1 x кнопка сброса CMOS
• 1 х HDMI
• 1 х DisplayPort
• 1 x Thunderbolt 4
• 1 х USB 3.2 Gen 2 (10 Гбит/с) Type-C
• 4 х USB 3.2 Gen 2 (10 Гбит/с) Type-A
• 4 х USB 2.0 Type-A
• 1 x RJ45 (5 Гбит/с)
• 2 х коннекторы антенн Wi-Fi
• 1 x оптический S/PDIF аудиовыход
• 2 x 3,5-мм аудиопорты

Цифровые видеовыходы HDMI и DisplayPort, а также Thunderbolt 4 с соответствующей функцией позволят воспользоваться возможностями мощного интегрированного видеоядра процессоров Intel Core Ultra без буквы "F". Рядом расположены кнопки обновления BIOS и сброс настроек CMOS, а в самом низу есть три разъема подключения аналоговых и цифровых аудиоустройств. Кроме того, в наличие целых девять USB-портов.

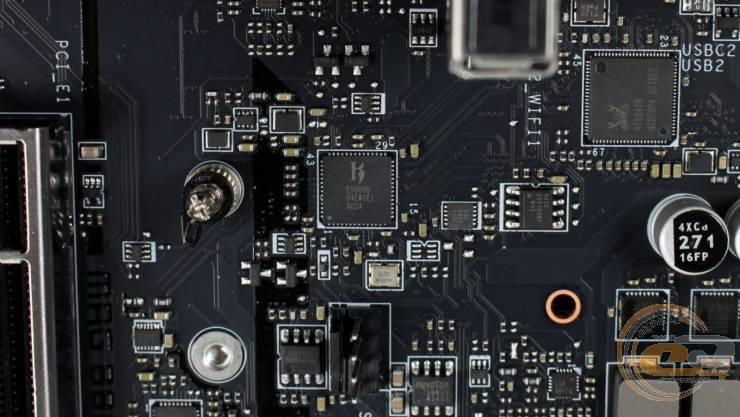

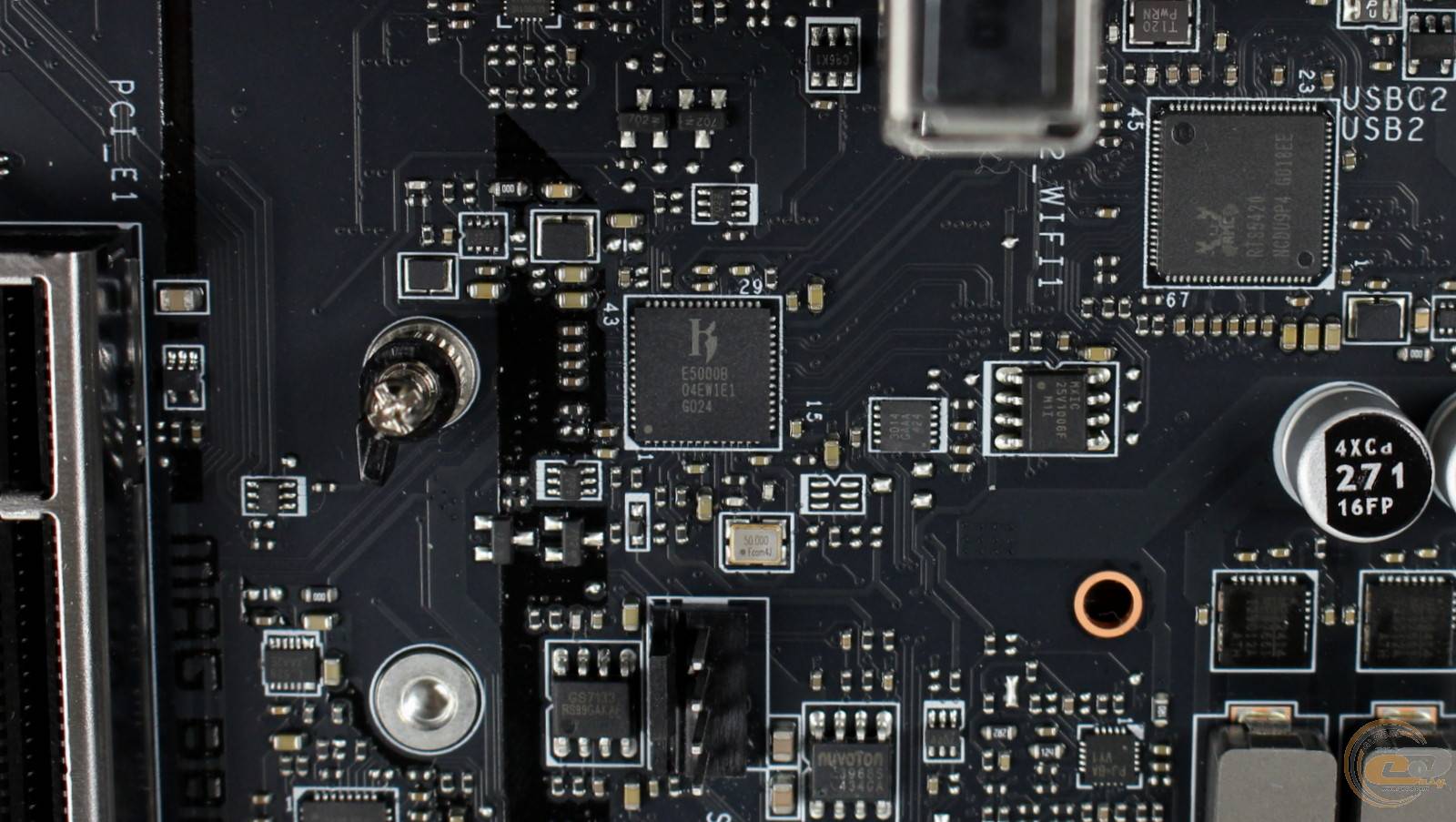

Возле слота PCIe 5.0 x16 виден еще один разъем для вентиляторов, а также сетевой контроллер Intel Killer E5000, который обеспечивает функционирование LAN-порта со скоростью до 5 Гбит/с.

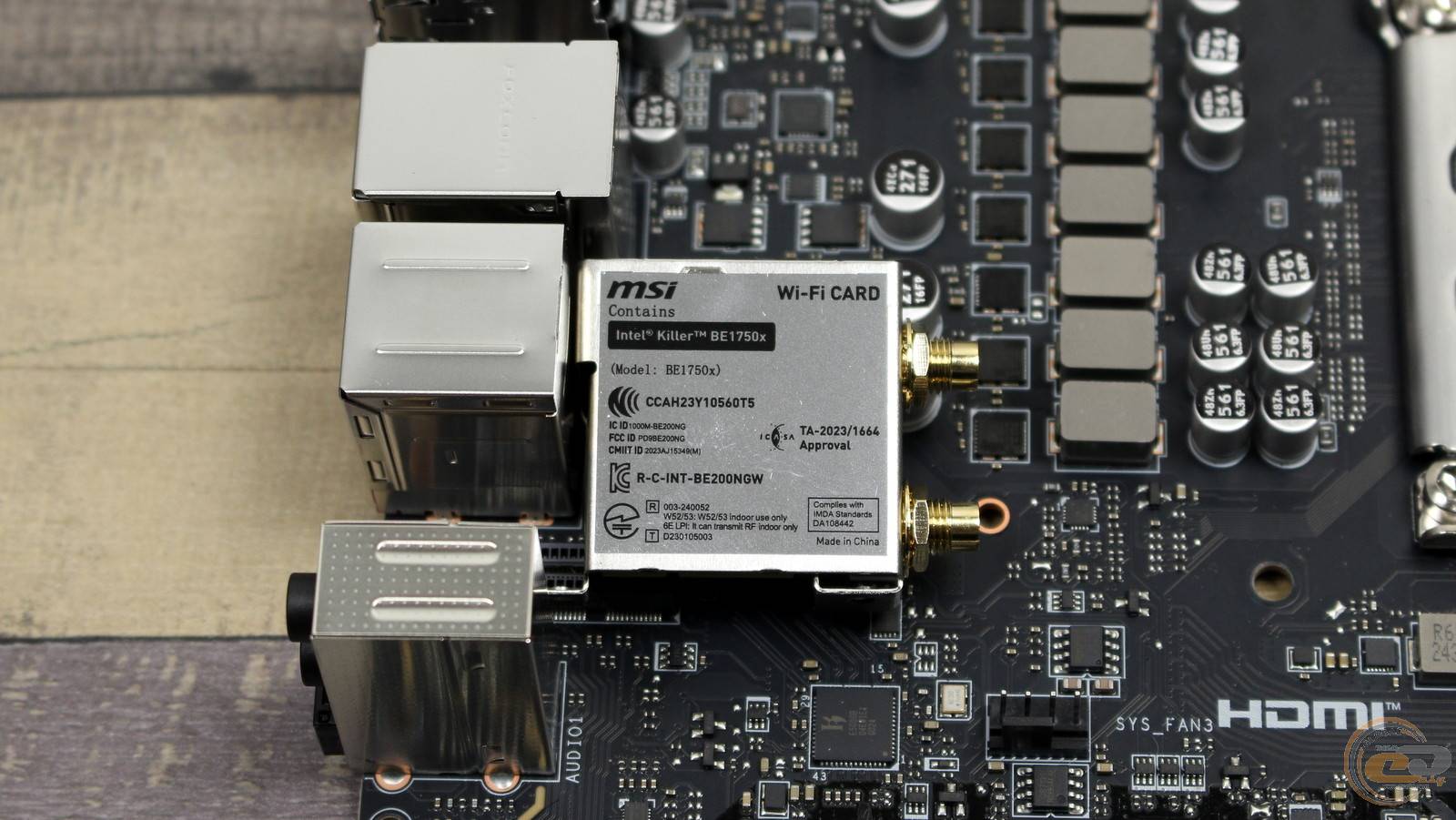

Под кожухом интерфейсной панели разместилась PCIe-плата Intel Killer BE1750x, которая привнесла сюда поддержку трех-диапазонного Wi-Fi 7 и Bluetooth 5.4.

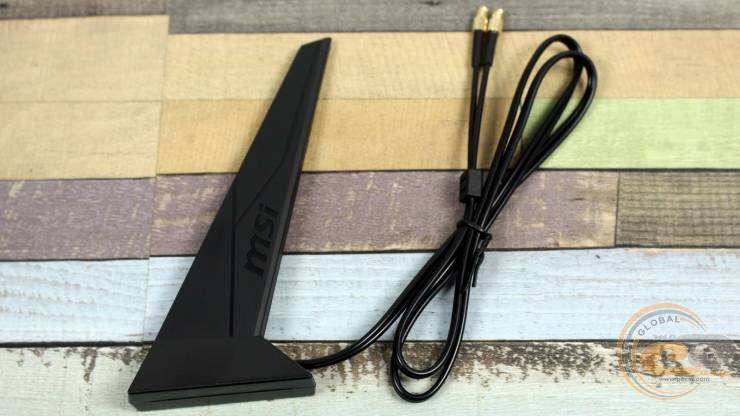

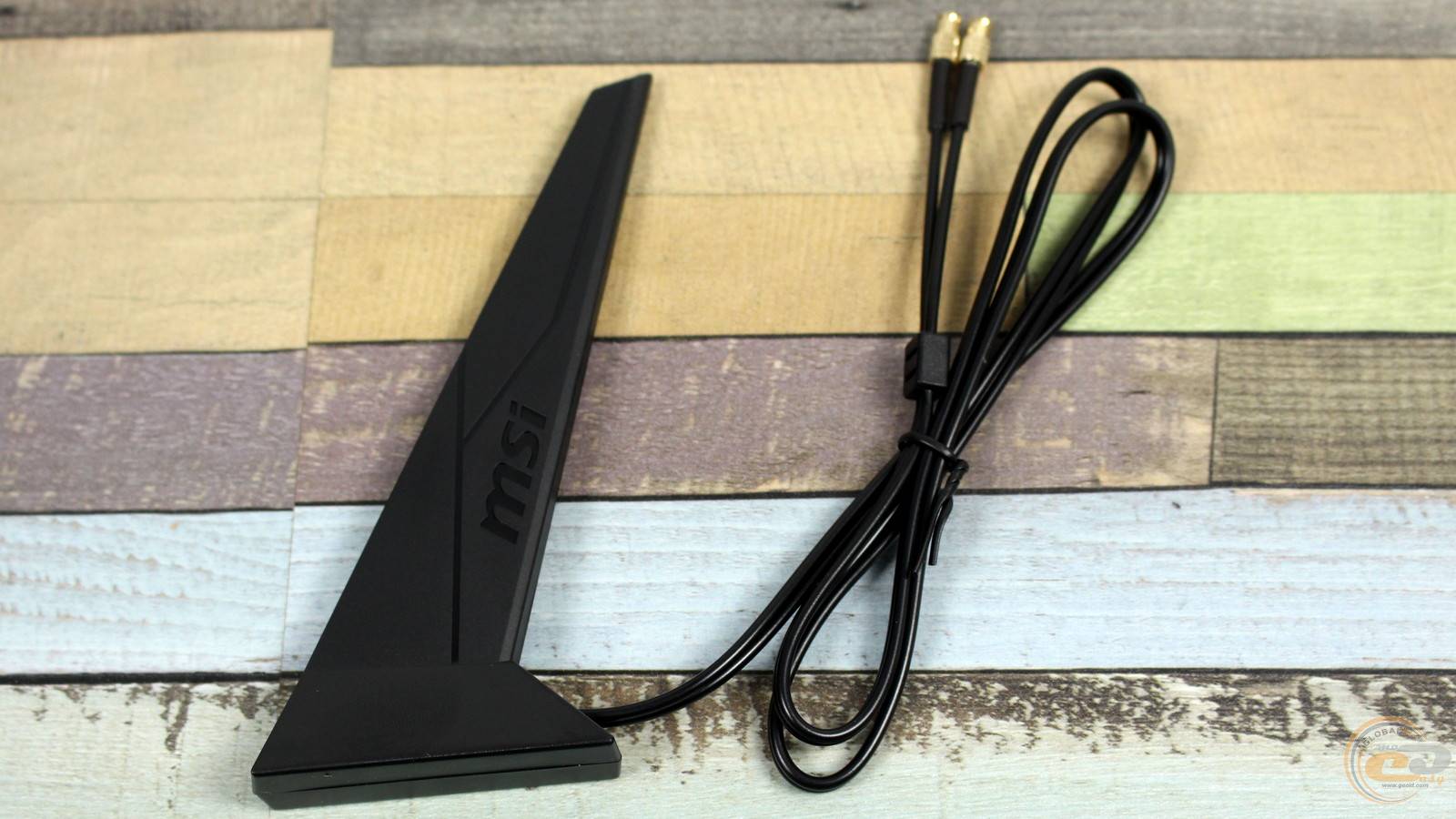

К ней подключается выносная антенна с магнитным крепежем, которую можно расположить в зоне наилучшего приема сигнала от роутера.

UEFI BIOS

Тестируемая плата MSI MAG B860 TOMAHAWK WIFI использует современный загрузчик MSI Click BIOS X на основе графического интерфейса UEFI. Традиционно можно выбрать один из двух режимов работы: EZ Mode, в котором настройки сгруппированы на одном экране, или Advanced Mode с сортировкой по соответствующим вкладкам. Базовый мониторинг системы доступен на правой боковой панели, которая отображается во всех разделах.

А поскольку перед нами плата с чипсетом AMD B860, то здесь нет пунктов, позволяющих увеличить множитель процессора или частоту BCLK. Впрочем, некоторые возможности для оптимизации CPU все же находятся.

Частоты процессора и памяти

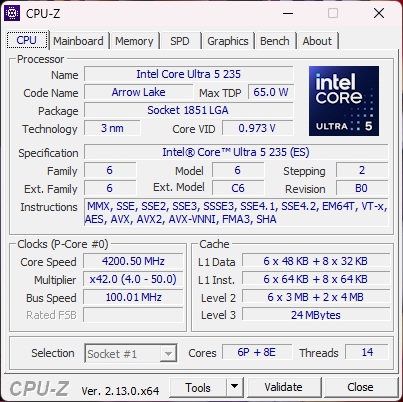

Для дальнейшего тестирования и проверки возможностей материнской платы MSI MAG B860 TOMAHAWK WIFI использовалось следующее оборудование:

При нагрузке 14-ядерного Intel Core Ultra 5 235 стресс-тестом утилиты CPU-Z, производительные ядра держали стабильные 4,2 ГГц при напряжении 0,973 В.

А в более требовательном 20-минутном FPU Stress test в AIDA64 частота ядер несколько просела – до 3,9 ГГц при напряжении 0,928 В.

Результаты его тестирования приведены на скриншотах выше.

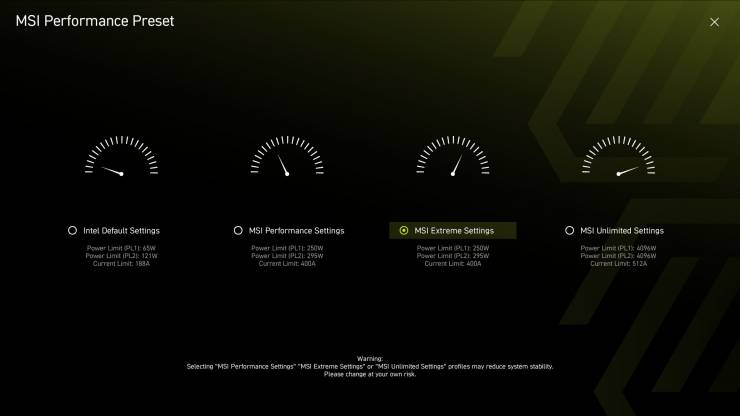

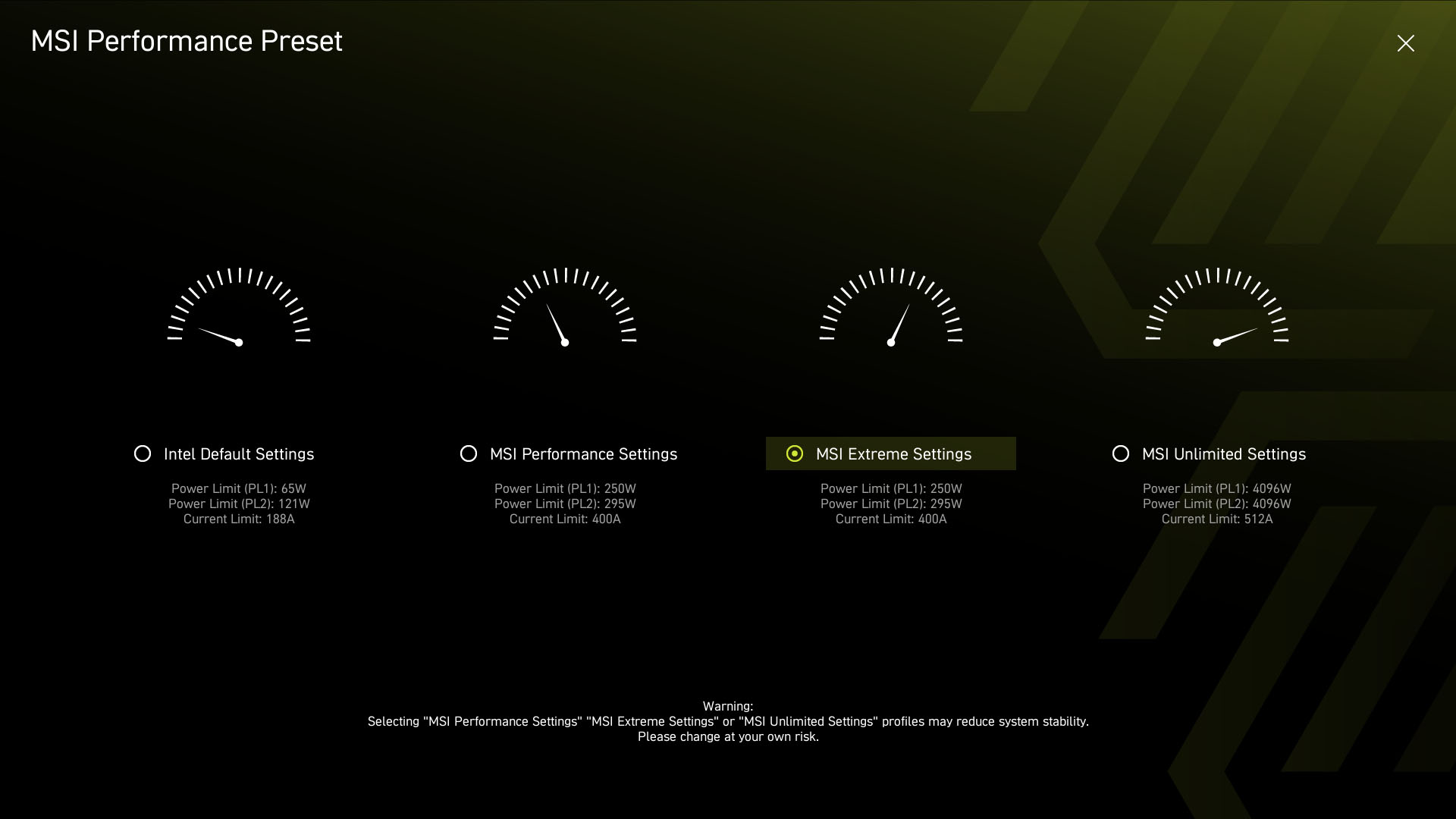

Ну а теперь об оптимизации "камня". Для этой цели в BIOS в разделе MSI Performance Preset мы выбрали режим MSI Extreme Settings. Он в свою очередь увеличил предел мощности PL1 от 65 до 250 Вт, PL2 от 121 до 295 Вт, а тока – от 188 до 400 А.

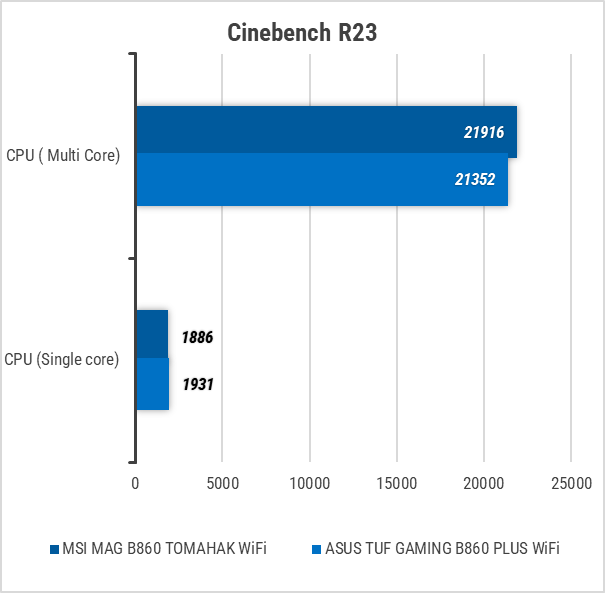

В результате при стресс-тесте CPU-Z частота P-ядер возросла до 4,8 ГГц. В многопоточных тестах это прибавило всего лишь 1-2% производительности, а в однопоточных разница составила 1-9%.

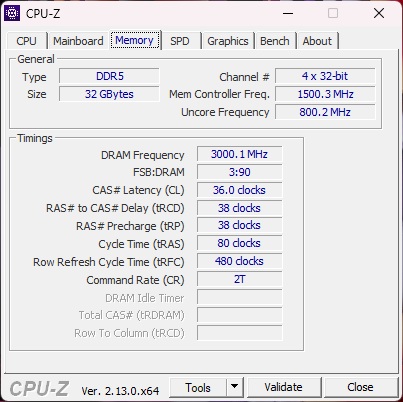

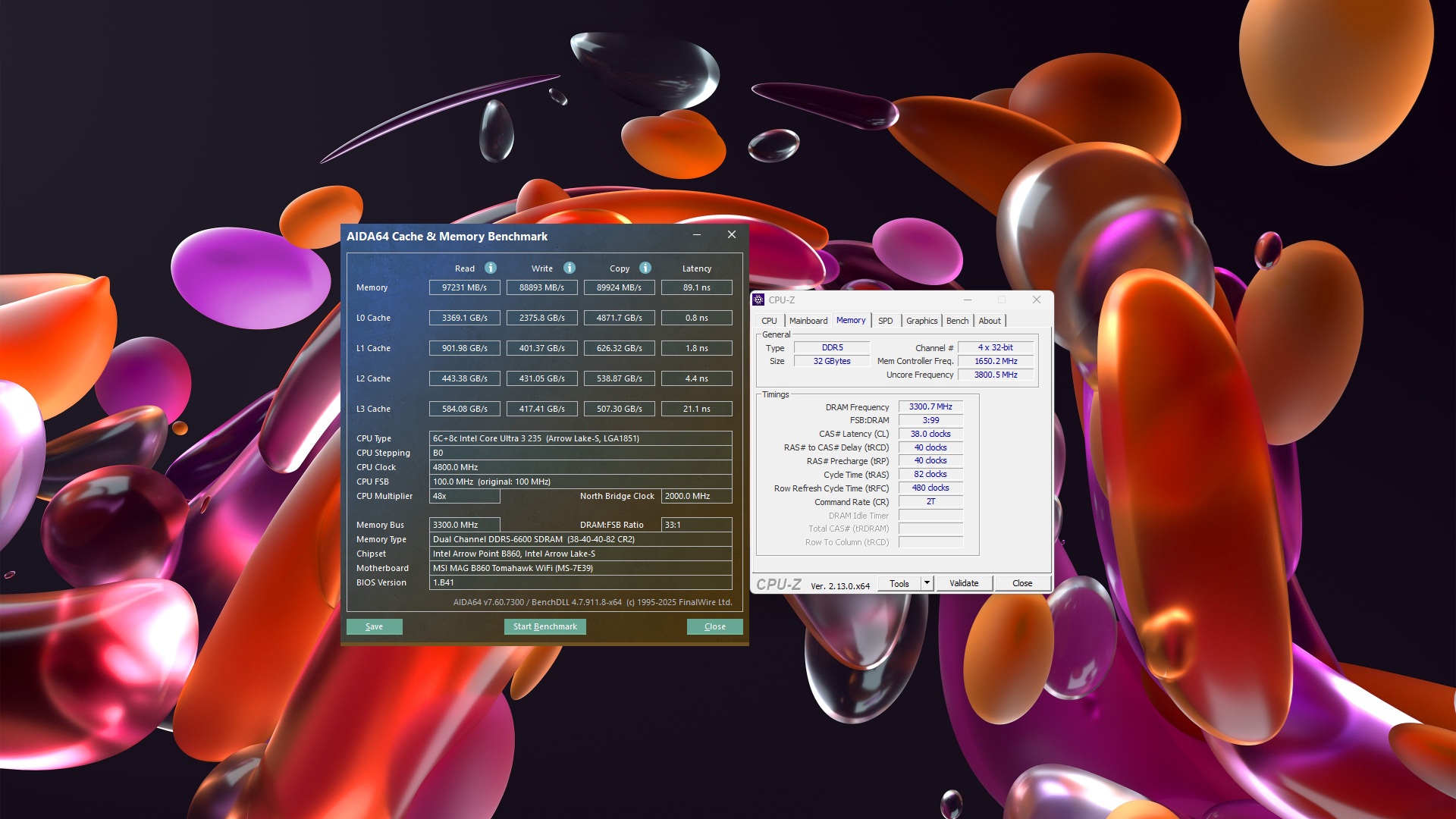

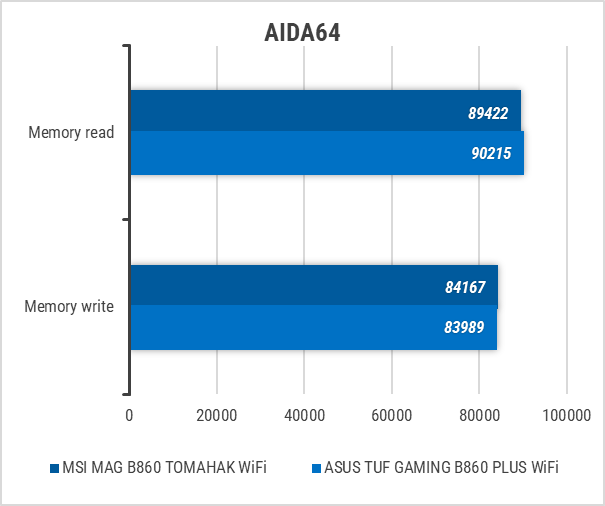

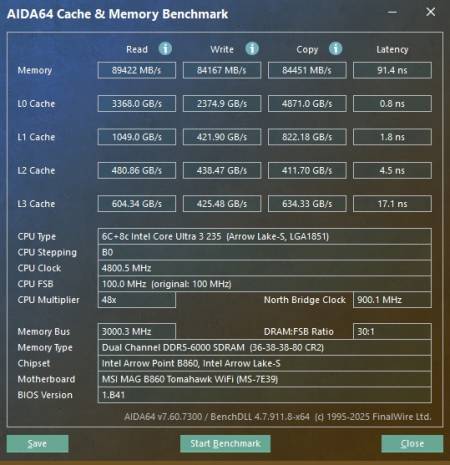

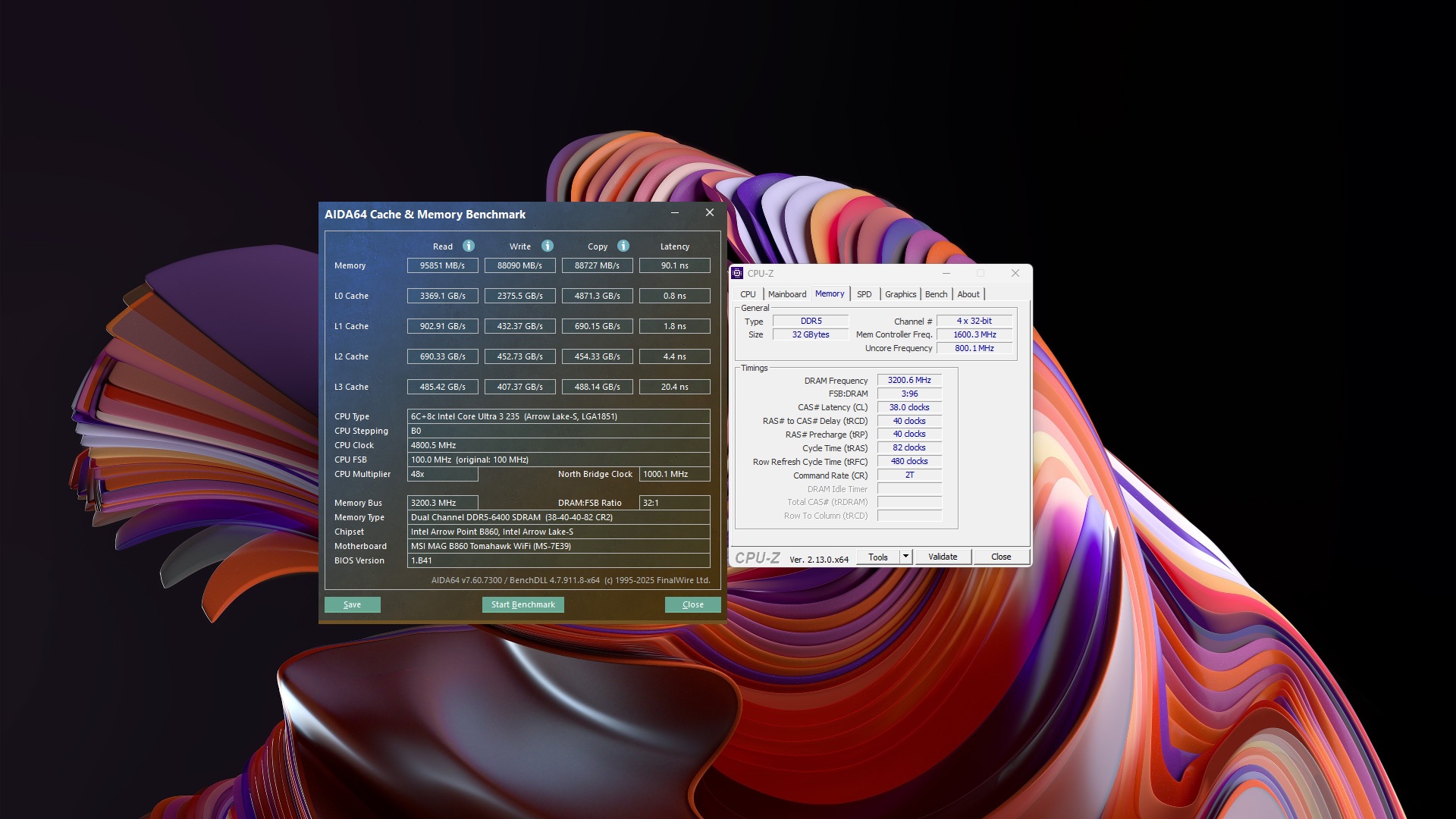

Набор из пары 16-ГБ модулей оперативной памяти DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) при тестировании запустился на частоте XMP-профиля DDR5-6000 МТ/с.

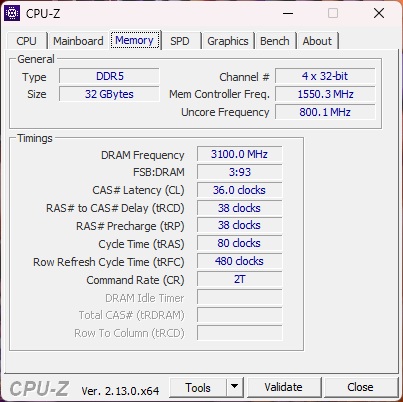

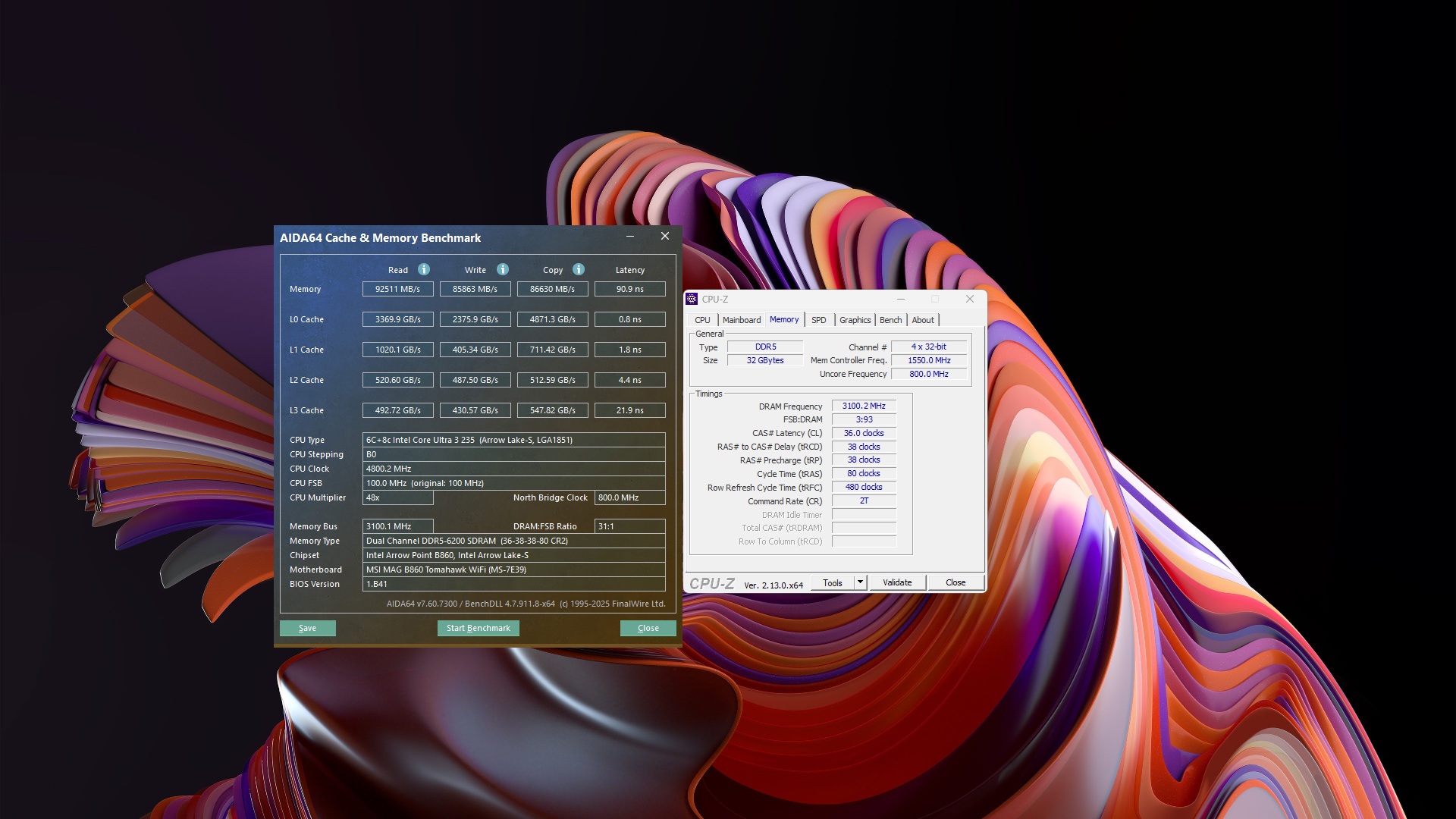

Без изменения таймингов и напряжения быстродействие памяти удалось повысить до DDR5-6200 МТ/с, что обеспечило бонус к производительности в 2-3%.

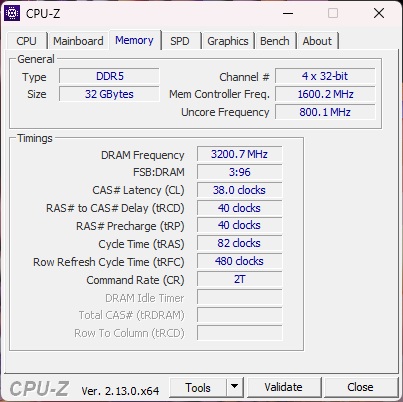

После повышения каждого из таймингов на 2 до 38-40-40-82 и напряжения до 1,38 В (+0,03 В) модули заработали при DDR5-6400. Это дало прирост их скорости уже на 5-7% при даже немного меньшей латентности.

На этот раз уже не трогая тайминги, мы перешли к DDR5-6600, благодаря чему было получено уже 6-9% преимущество.

Тестирование

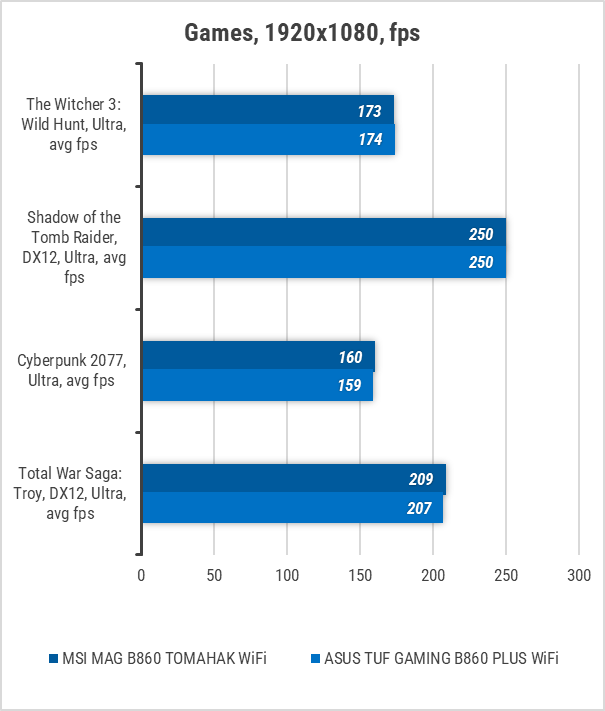

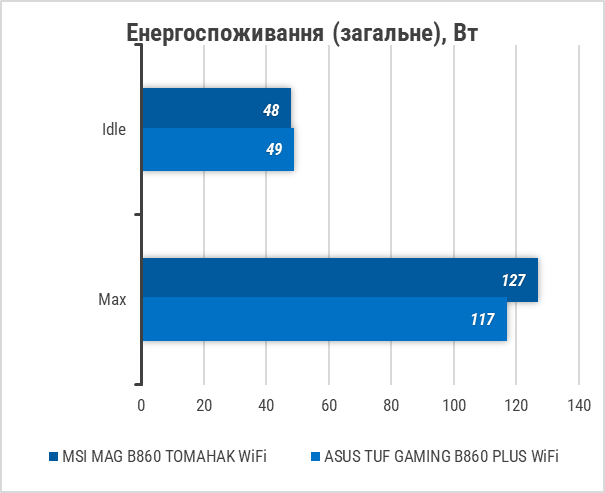

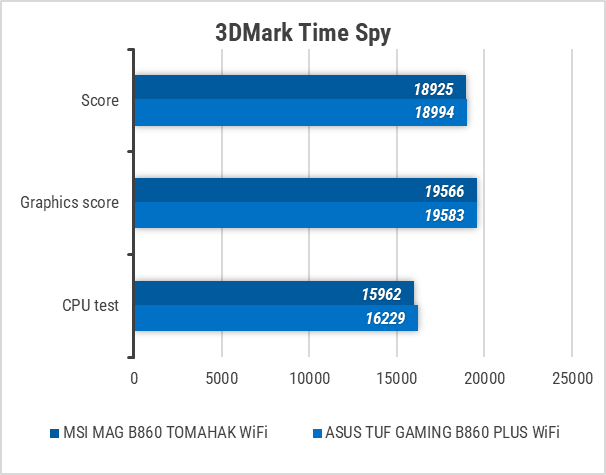

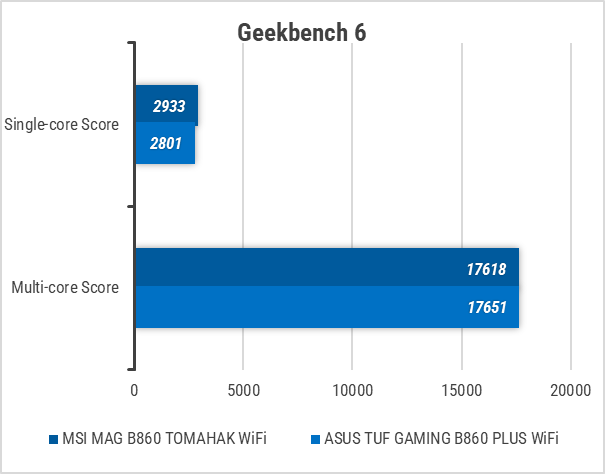

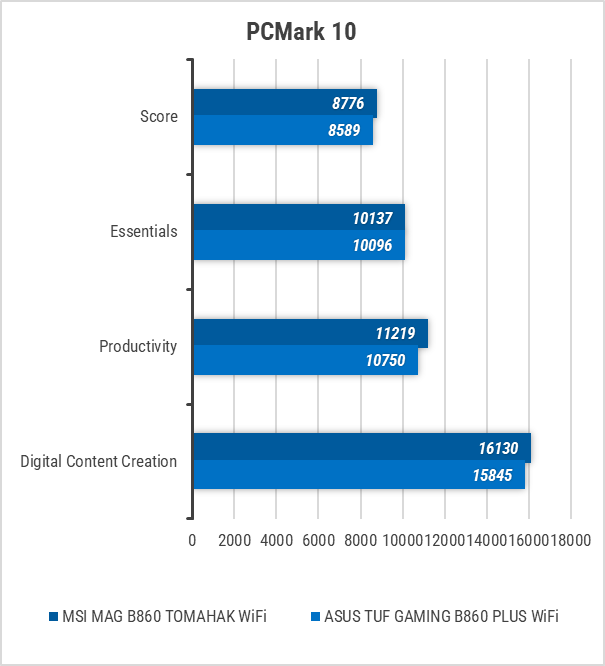

До стабильности работы платы MSI MAG B860 TOMAHAWK WIFI нет никаких вопросов — она без труда прошла все тесты.

Тестирование звукового тракта на основе кодека Realtek ALC897

Отчет о тестировании в RightMark Audio Analyzer:

Режим работы 16-bit, 44,1 kHz

Параметр	Значение	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.00, -0.02	Отлично
Уровень шума, дБ(А)	-88.8	Хорошо
Динамический диапазон, дБ(А)	87.6	Хорошо
Гармонические искажения, %	0.0010	Отлично
Интермодуляционное искажение + шум, %	0.011	Очень хорошо
Взаимопроникновение каналов, дБ	-85.7	Отлично
Интермодуляция на 10 кГц, %	0.0096	Очень хорошо
Общая оценка		Очень хорошо

Режим работы 24-bit, 96 kHz

Параметр	Значение	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.00, -0.02	Отлично
Уровень шума, дБ(А)	-90.1	Очень хорошо
Динамический диапазон, дБ(А)	88.6	Хорошо
Гармонические искажения, %	0.0011	Отлично
Интермодуляционное искажение + шум, %	0.0096	Очень хорошо
Взаимопроникновение каналов, дБ	-84.9	Очень хорошо
Интермодуляция на 10 кГц, %	0.0083	Очень хорошо
Общая оценка		Очень хорошо

Аудиокодек Realtek ALC897 демонстрирует очень хорошие результаты, а качества выходного звука будет вполне достаточно для удовлетворения потребностей абсолютного большинства пользователей.

Итоги

Появление плат с чипсетом Intel B860 позволяет создавать заметно более доступные системы на основе свежих Intel Core Ultra при сохранении достаточно широкого набора функциональных возможностей.

Так, материнская плата MSI MAG B860 TOMAHAWK WIFI позволяет сэкономить почти ₴3000 или $75 по сравнению с аналогичным решением на топовом Intel Z890. При этом она получила поддержку трех M.2-накопителей вместо четырех, немного доступнее аудиокодек, меньшее количество фаз питания и слот PCIe 4.0 x1 вместо x4. Вдобавок она избавилась от возможностей разгона процессора путем увеличения множителя и частоты BCLK, а также одного из двух портов Thunderbolt 4 на тыльной панели. Впрочем, учитывая разницу в цене, для большинства пользователей такие компромиссы будут несущественными.

В то же время на месте габаритные радиаторы в зоне VRM, которые легко справятся даже с Core Ultra 9 285K, поддержка стандарта PCIe 5.0 для видеокарты и верхнего SSD, очень богатый набор внутренних и внешних портов, Wi-Fi 7 в трех частотных диапазонах с выносной антенной и 5-гигабитный LAN. Возможности BIOS позволяют оптимизировать работу процессора путем увеличения лимитов мощности и тока. К тому же, в комплекте есть несколько полезных кабелей и ключ для максимального облегчения процесса сборки системы.

Впрочем, MSI MAG B860 TOMAHAWK WIFI с ценником ₴11700 или $275 все еще не назовешь доступным решением. Тем более что даже в самом модельном ряду MSI можно найти устройства на базе топового набора логики Z890 за более скромные ₴250, не говоря уже о платах на основе более доступного чипсета.

Достоинства:

• 12(60 А) + 1 + 1 + 1-фазная подсистема питания процессора и качественная элементная база;
• эффективная система охлаждения;
• возможности для оптимизации процессора и разгона памяти;
• усиленный слот для видеокарты с поддержкой шины PCI Express 5.0 и механизмом быстрого извлечения;
• возможность установки до 256 ГБ ОЗУ с частотой до 9200+ МГц;
• поддержка трех слотов M.2 Socket 3, включая одного PCIe 5.0;
• 5-гигабитный LAN-контроллер от Intel;
• модуль беспроводных интерфейсов Wi-Fi 7 и Bluetooth 5.4 от Intel;
• возможность обновления BIOS с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
• пять колодок для реализации подсветки;
• семь коннекторов для подключения вентиляторов и СЖО;
• качественная аудио подсистема;
• широкий набор портов на интерфейсной панели;
• приятный дизайн.

Недостатки:

• все еще высокая стоимость

Автор: Олесь Пахолок

Выражаем благодарность компании MSI за предоставленную для тестирования материнскую плату.
