Обзор MSI MPG B850 EDGE TI WIFI: функциональная материнская плата для эстетов

Если у вас есть желание собрать не только производительную и функциональную, но еще и красивую систему в светлых тонах — тогда недавно представленная материнская плата MSI MPG B850 EDGE TI WIFI заслуживает на ваше внимания. Над ее дизайном действительно хорошо поработали, что отразилось в удачно выбранных цветах, форме радиаторов и подсветке фирменного логотипа.

Что касается компоновки и характеристик, то они аналогичны недавно протестированной нами MSI MAG B850 TOMAHAWK MAX WIFI, которая на ощутимые 10% ($30 или ₴1250) дешевле белой модели. Это переплата за дизайн, или между ними есть более существенные отличия? Мы уже нашли ответ на этот вопрос – и обязательно поделимся им далее.

Спецификация

Модель	MSI MPG B850 EDGE TI WIFI
Чипсет	AMD B850
Процессорный разъем	AMD Socket AM5
Поддерживаемые процессоры	AMD Ryzen 7000/ 8000/ 9000
Поддержка памяти	4 x DIMM-слота с поддержкой максимум 256 ГБ памяти с быстродействием до DDR5-8400+ МТ/с
Слоты расширения	1 x PCI Express 5.0 x16 (x16, зависит от используемого процессора) 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 3.0 x16 (x1)
Дисковая подсистема	1 x M.2 Socket 3 (M.2 2280-22110; PCIe 5.0 x4, зависит от используемого процессора) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 5.0 x4, зависит от используемого процессора) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x2) 1 x M.2 Socket 3 (M.2 2260-2280; PCIe 4.0 x4) 4 x SATA 6 Гбит/с Поддержка RAID 0/1/10 для M.2-накопителей
LAN	Realtek RTL8126 (5 Гбіт/с)
Wi-Fi/Bluetooth	Qualcomm QCNCM865 стандарта Wi-Fi 7 (поддерживает 802.11be при 2,4, 5 и 6 ГГц; Bluetooth 5.4)
Звуковая подсистема	7.1-канальный кодек Realtek ALC4080
Питание	1 х 24-контактный разъем питания ATX 2 x 8-контактные разъемы питания ATX12V 1 x 8-контактные разъемы питания PCIe
Вентиляторы	2 x разъемы вентилятора CPU/водоблока СЖО (4-контактные) 6 x разъемов подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания Алюминиевые радиаторы для M.2-накопителей
Внешние порты I/O и кнопки	1 x кнопка обновления BIOS 1 x кнопка сброса CMOS 1 х HDMI 3 х USB 3.2 Gen 2 (10 Гбит/с) Type-C 2 х USB 3.2 Gen 2 (10 Гбит/с) Type-A 1 х USB 3.2 Gen 1 (5 Гбит/с) Type-A 4 х USB 2.0 Type-A 1 x RJ45 (5 Гбит/с) 2 х коннекторы антенн Wi-Fi 1 x оптический S/PDIF аудиовыход 2 x 3,5-мм аудиопорты
Внутренние порты I/O	1 х USB 3.2 Gen 2x2 (поддерживает USB Type-C) 2 х USB 3.2 Gen 1 (поддерживают 4 х USB 3.2 Gen 1) 2 x USB 2.0 (поддерживают 4 x USB 2.0)
BIOS	256 Mбит Flash ROM, UEFI AMI BIOS
Поддерживаемая ОС	Windows 11 x64
Форм-фактор	ATX, 305 x 244 мм
Сайт производителя	MSI
Страница устройства	MSI MPG B850 EDGE TI WIFI
Страница поддержки	MSI MPG B850 EDGE TI WIFI (новые версии BIOS, драйверов и т.п.)

Упаковка и комплектация

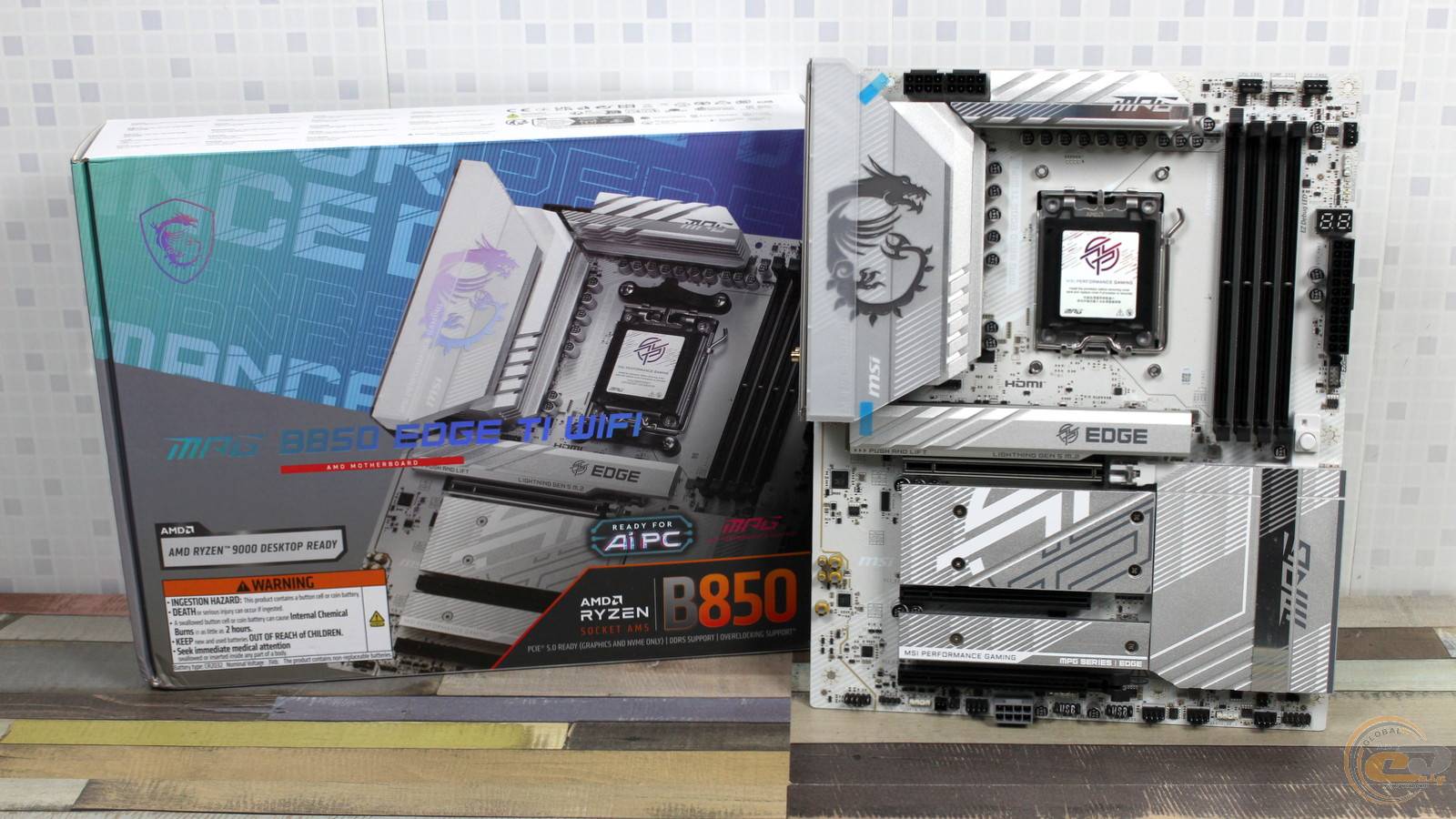

Коробка позволяет оценить внешний вид устройства и ознакомиться с его возможностями. А наклейка на ней напоминает о полной совместимости с новейшими процессорами линейки Ryzen 9000, в том числе с приставкой «X3D».

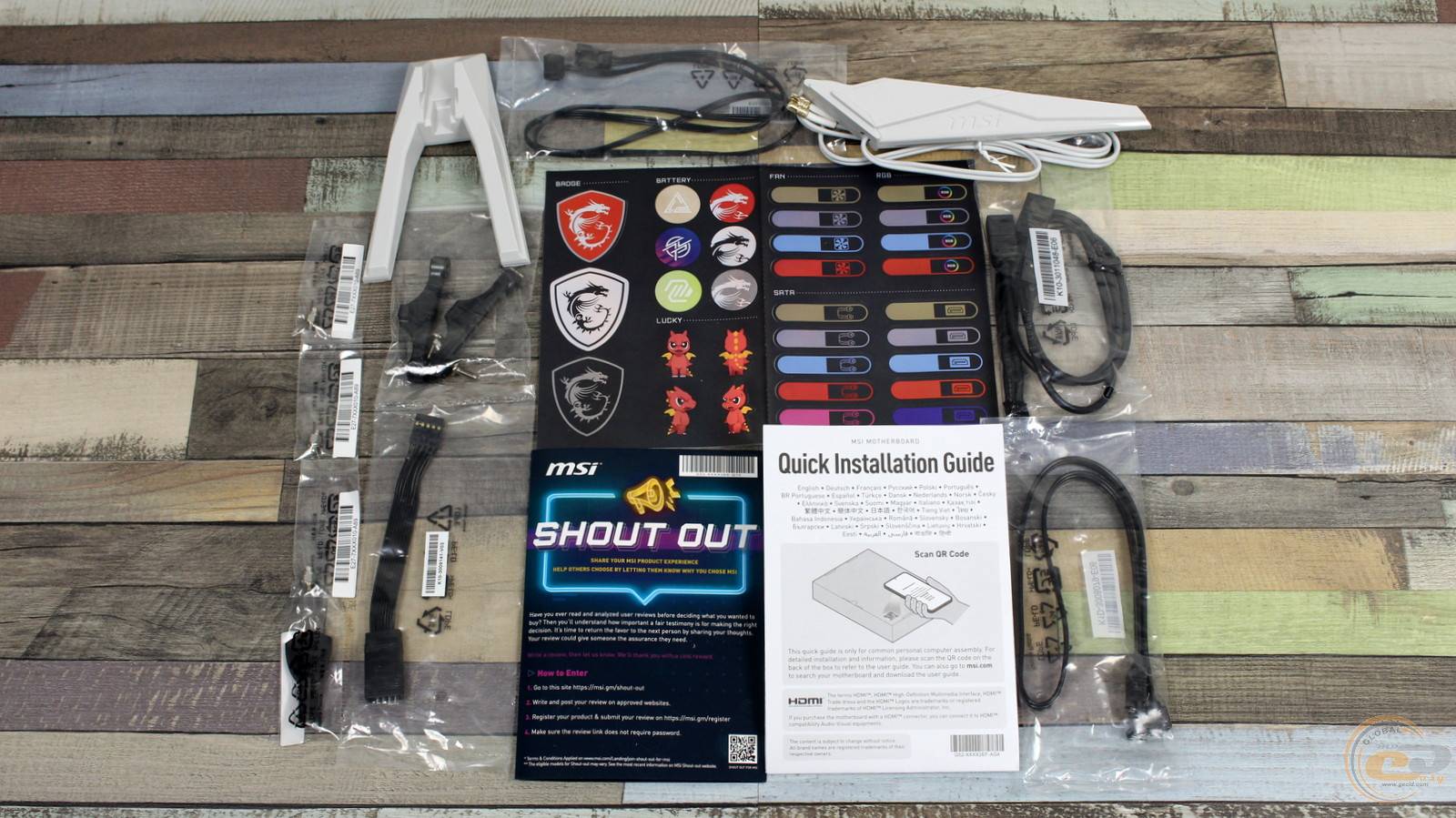

Комплектация материнской платы очень богатая:

• один SATA-шлейф с Г-образным коннектором;
• дополнительные элементы крепления M.2-накопителей;
• шестигранный ключ для крепления EZ M.2 CLIP II;
• кабель-разветвитель фирменного EZ коннектора, позволяющий одновременно подключить вентилятор, RGB-подсветку и два интерфейса USB 2.0;
• удлинитель EZ Front Panel Cable для упрощения подключения передней панели;
• элементы стандартного крепления СО процессора;
• антенна Wi-Fi-модуля;
• набор наклеек, в том числе для обозначения кабелей;
• руководство по установке;
• другая документация пользователя.

Дизайн и особенности платы

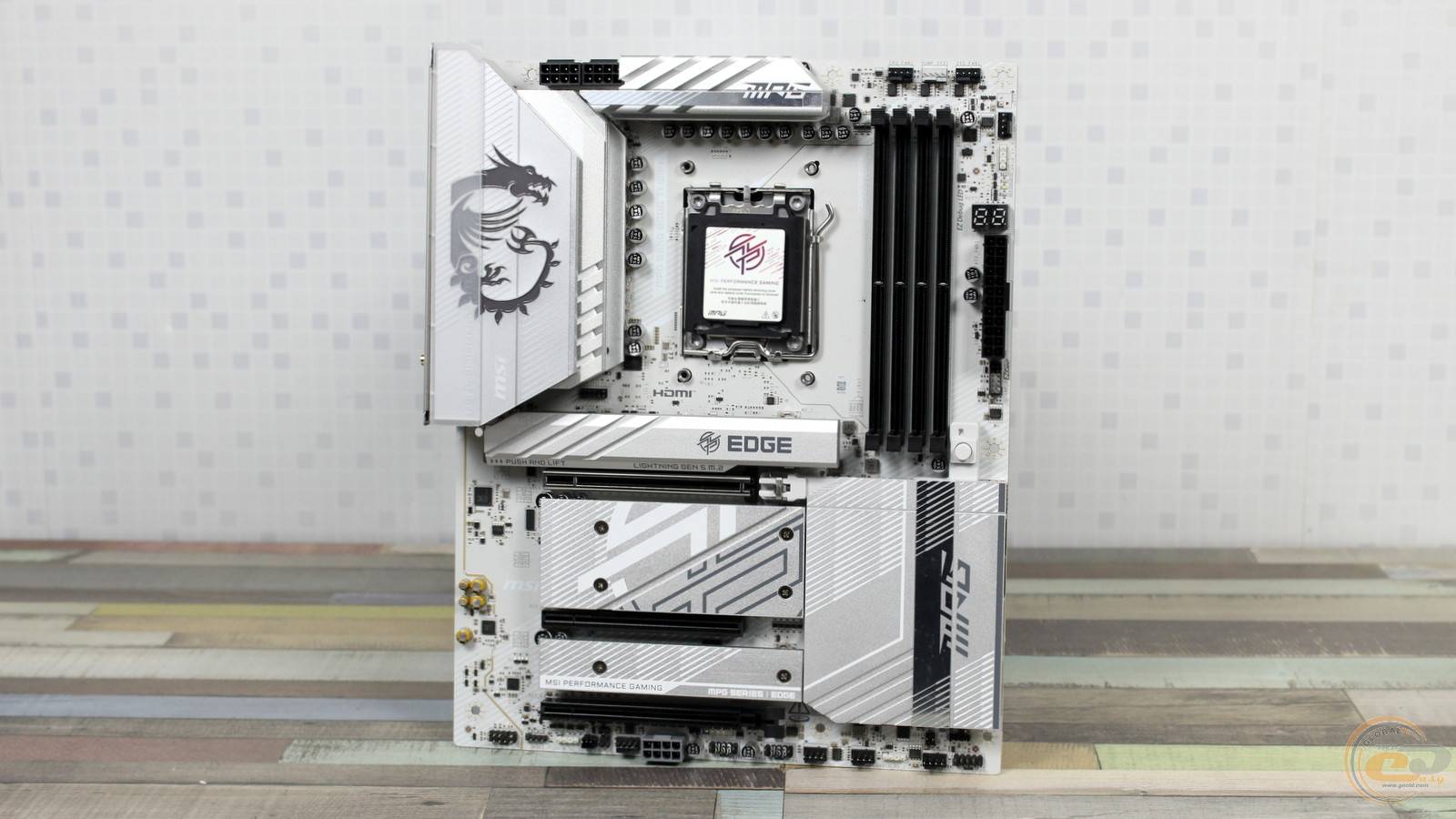

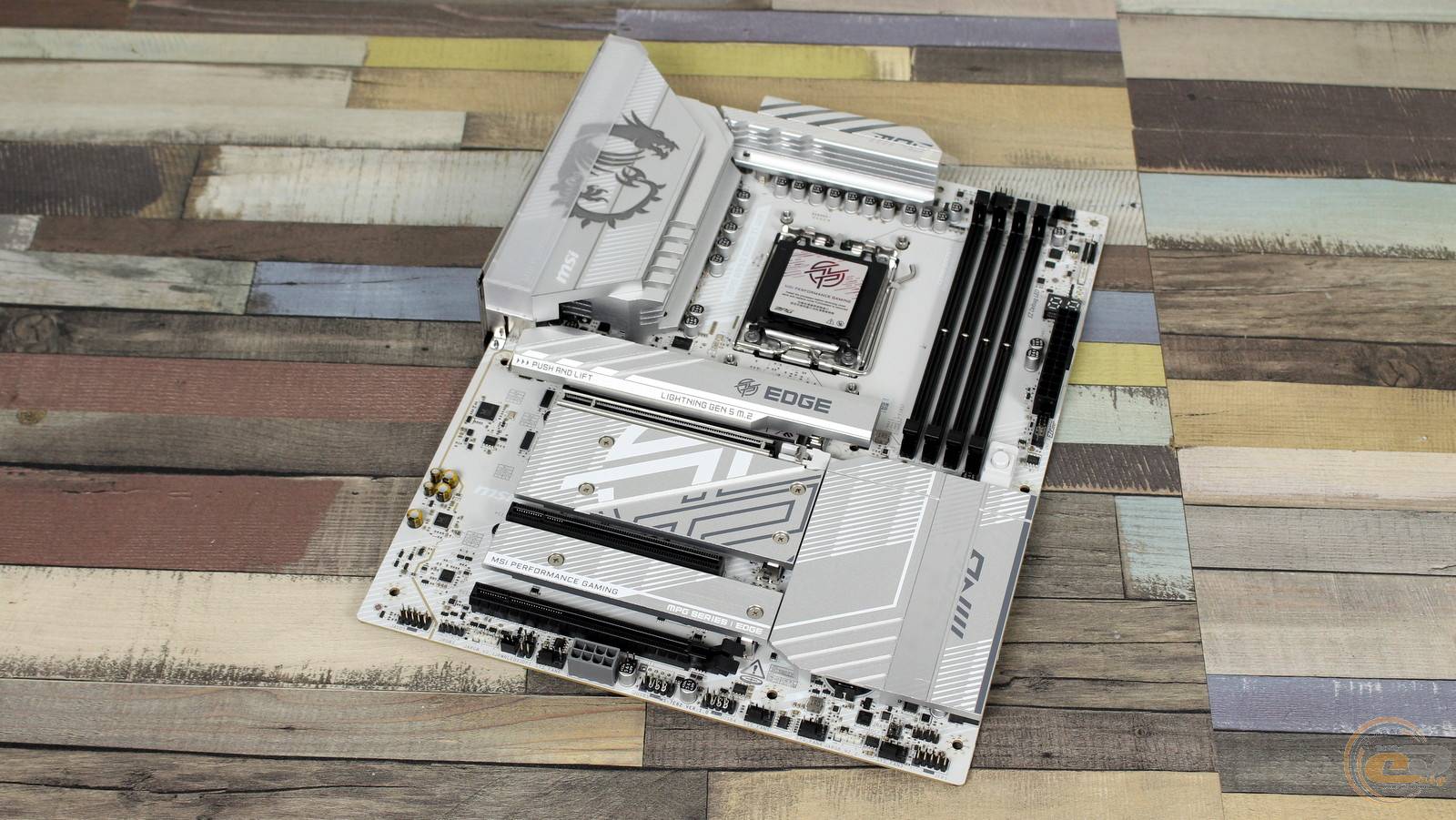

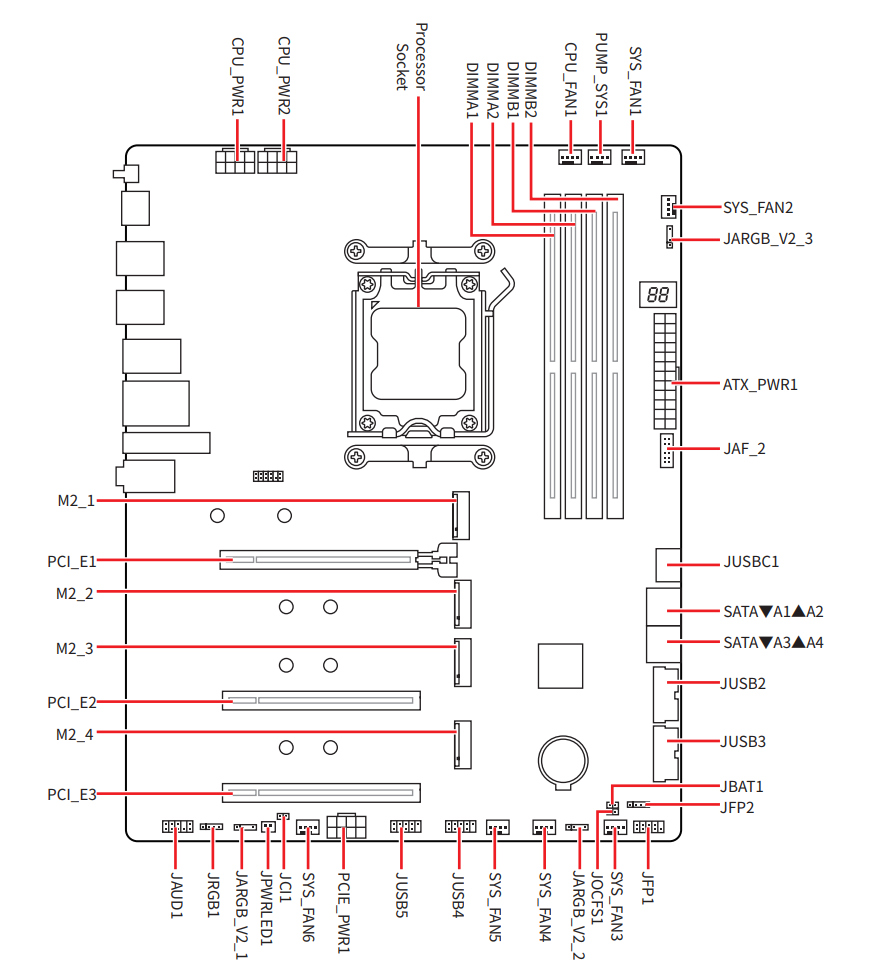

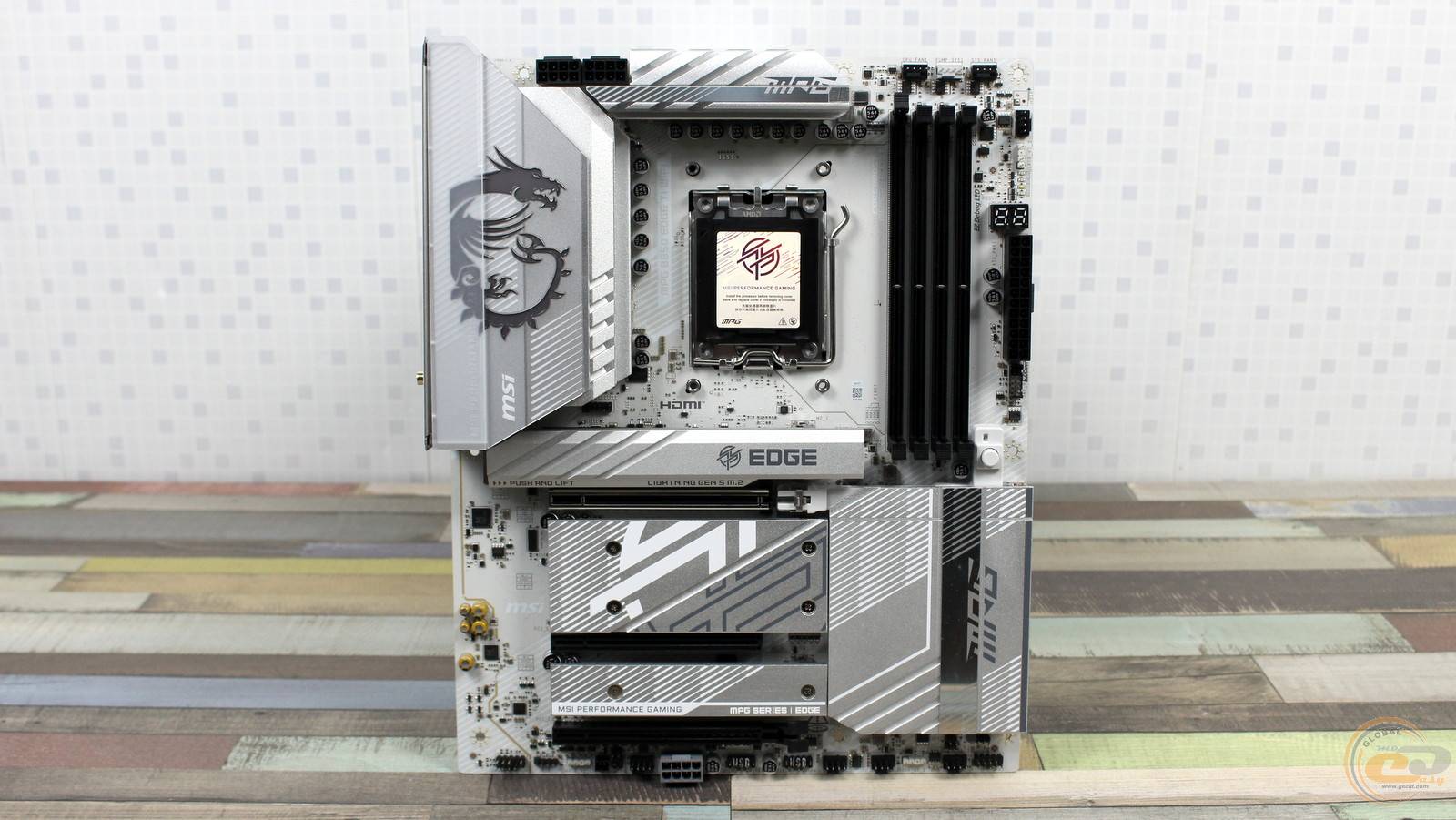

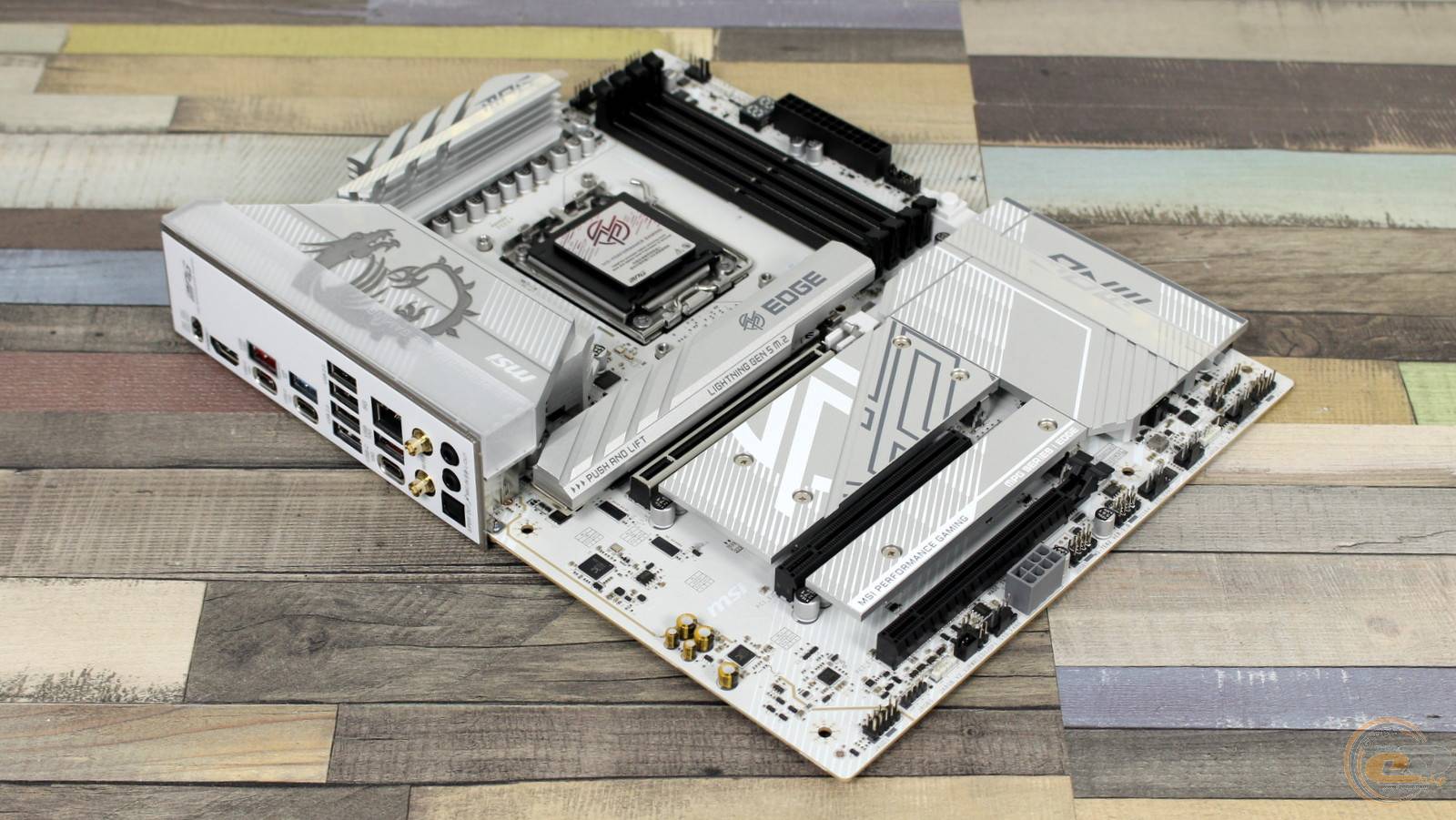

Материнская плата MSI MPG B850 EDGE TI WIFI выполнена в ATX-форм-факторе, поэтому имеет размеры 305 x 244 мм. Белый текстолит вроде бы намекает, что ее стоит поместить исключительно в корпус с прозрачной боковой панелью, а другие компоненты – подобрать в похожей цветовой гамме.

Дизайнерским акцентом стала подсветка фирменного дракончика на кожухе над интерфейсной панелью. Для настройки подсветки, в том числе и подключенных к плате компонентов, используется утилита MSI Center. Напомним, на ранее упомянутой MSI MAG B850 TOMAHAWK MAX WIFI элементы с подсветкой предусмотрено не было. А вот в остальном между ними - ну очень много общего.

На обороте присутствует усилительная пластина процессорного разъема и крепежные винты радиаторов VRM и чипсета. Вокруг монтажных отверстий заметна дополнительная краска для максимальной сохранности платы при установке.

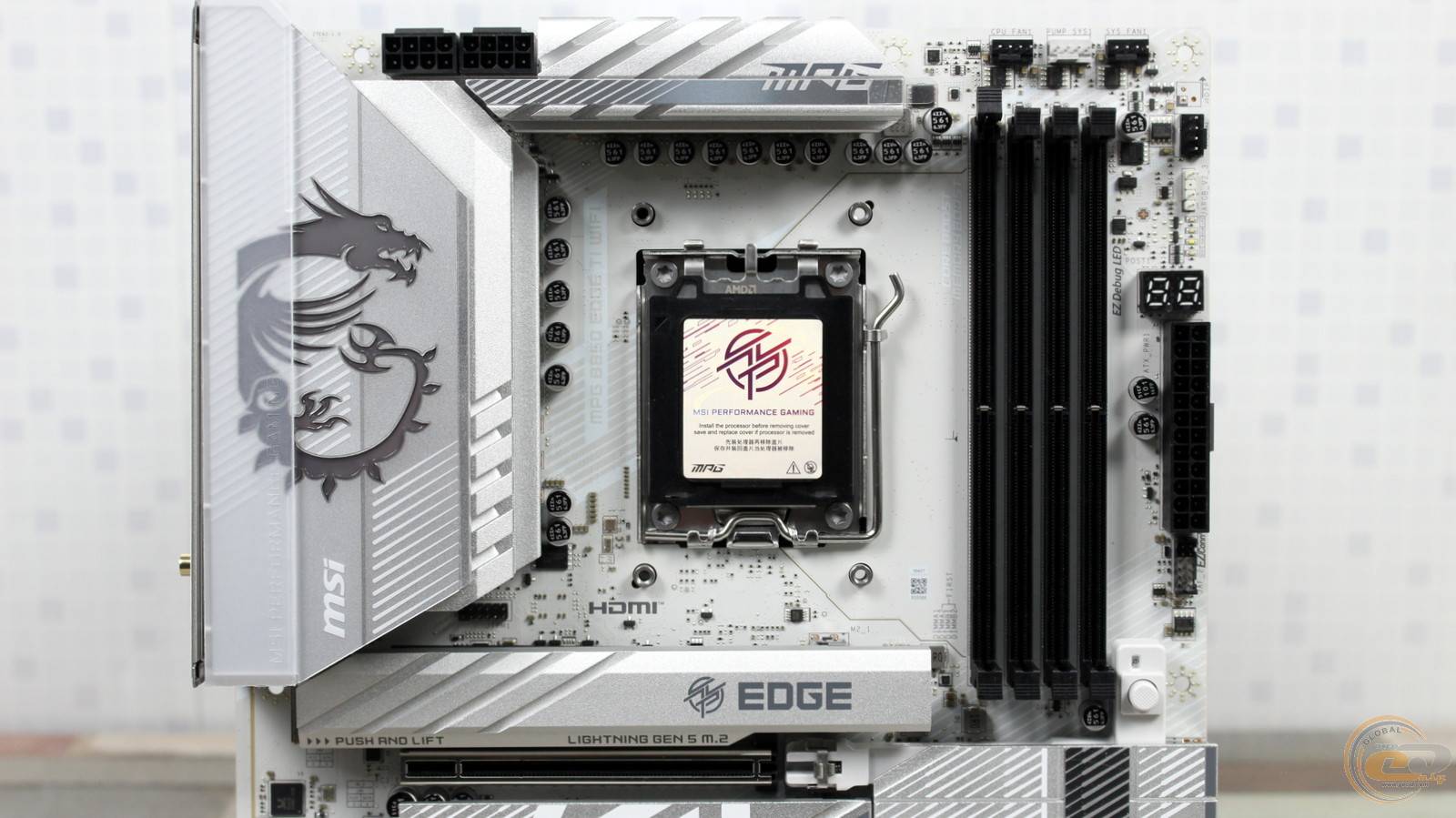

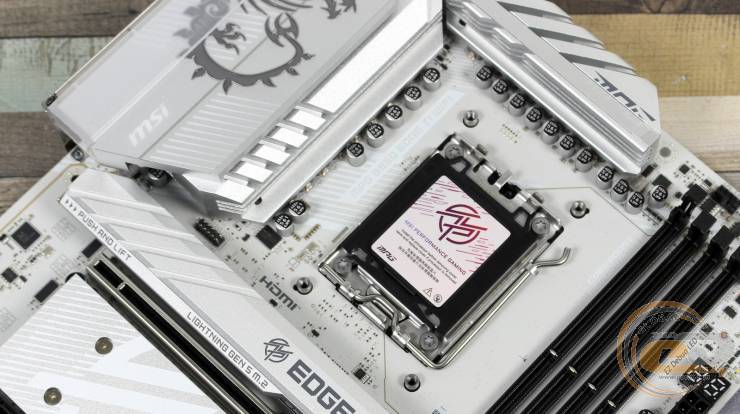

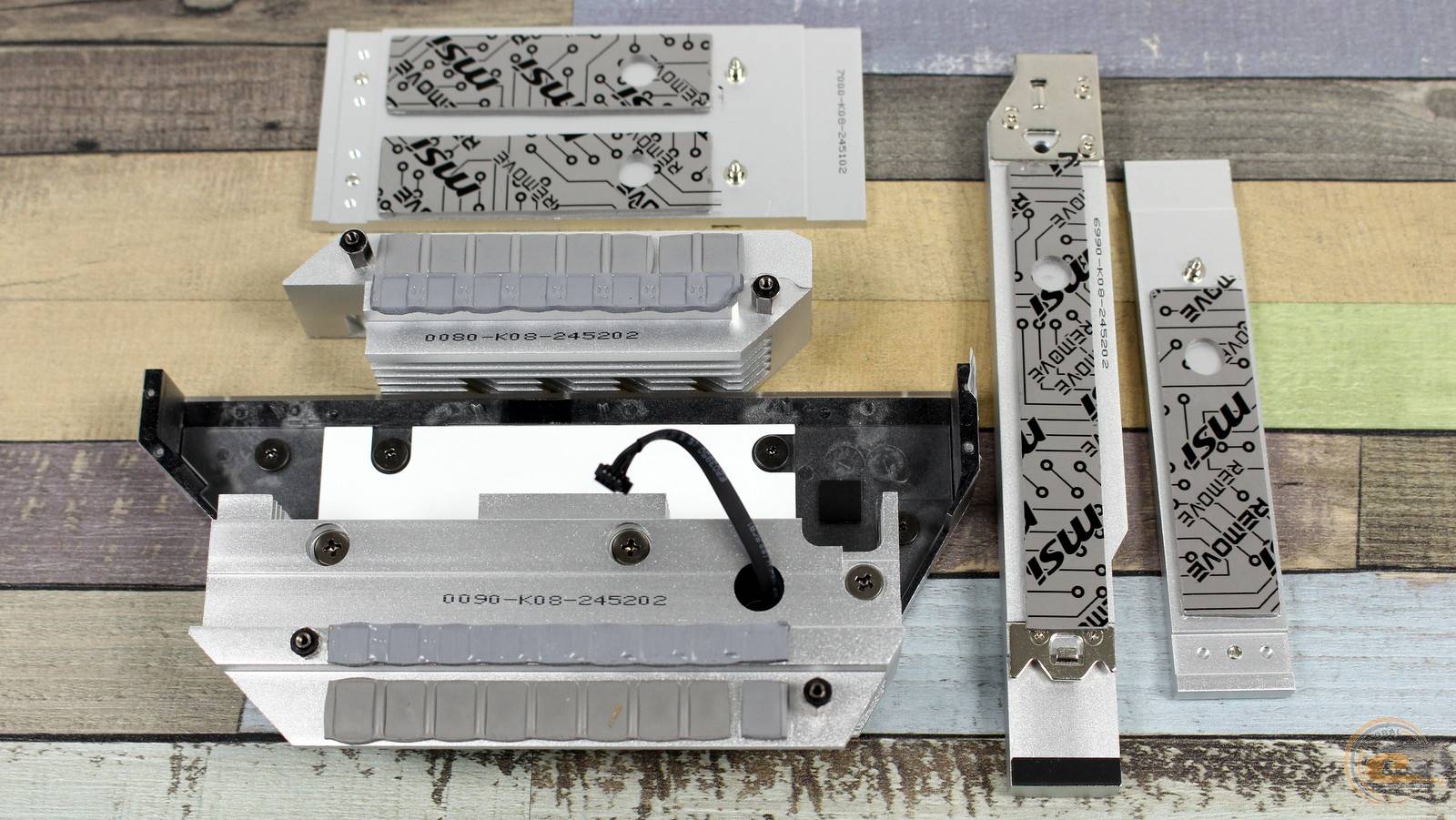

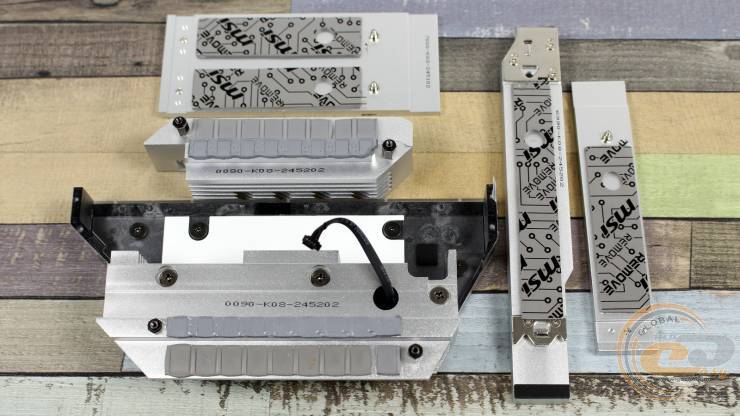

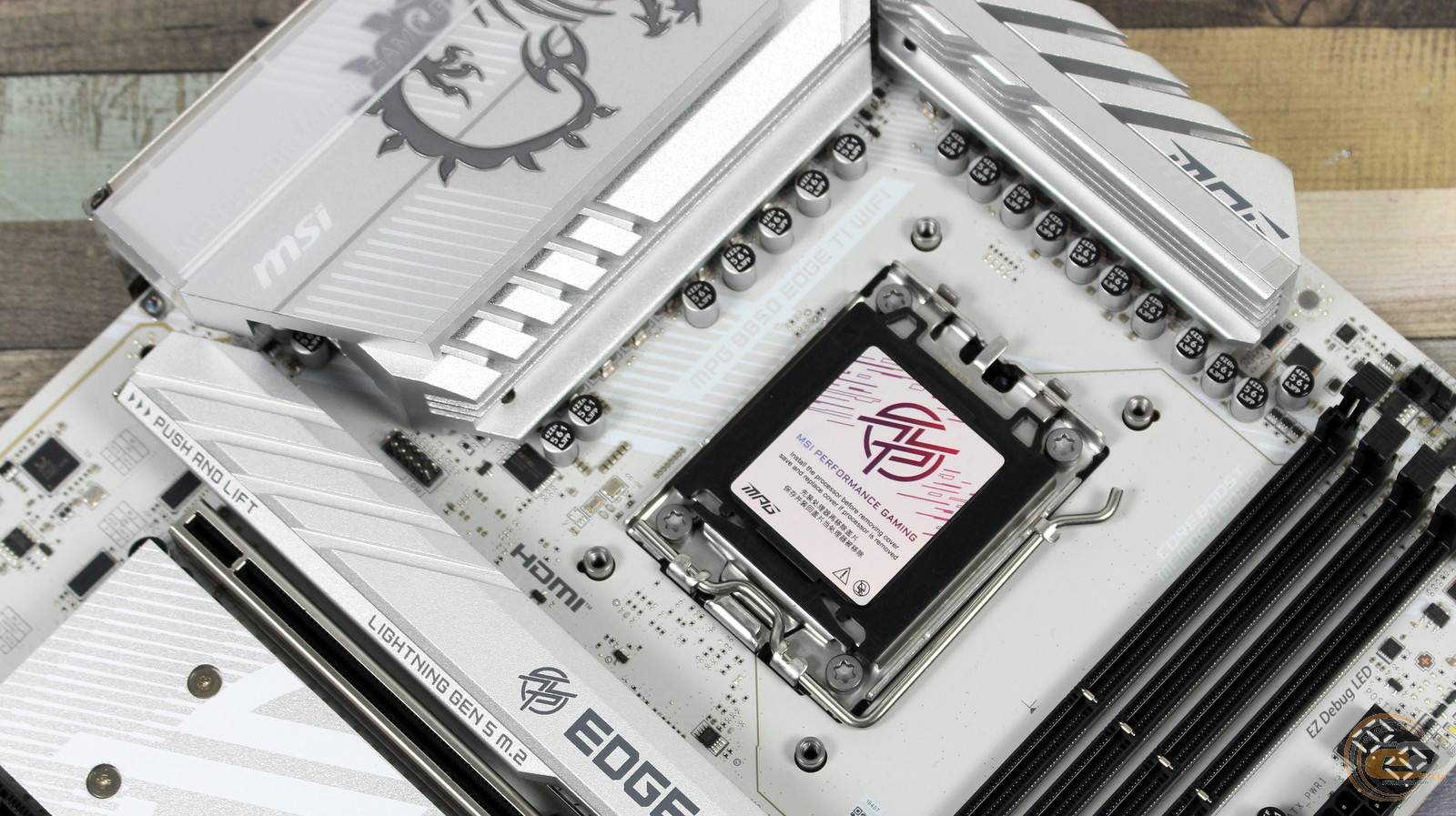

Возвращаемся к лицевой стороне. Внимание привлекают два габаритных охладителя подсистемы питания процессора. Кроме того, что они выступают украшением платы, их размеры должны помочь эффективно отводить тепло даже от топовых 170-ваттных «камней».

Оба радиатора оснащены термопрокладками, при этом на полевых транзисторах использованы элементы высокой теплопроводности 7 Вт/(м·К).

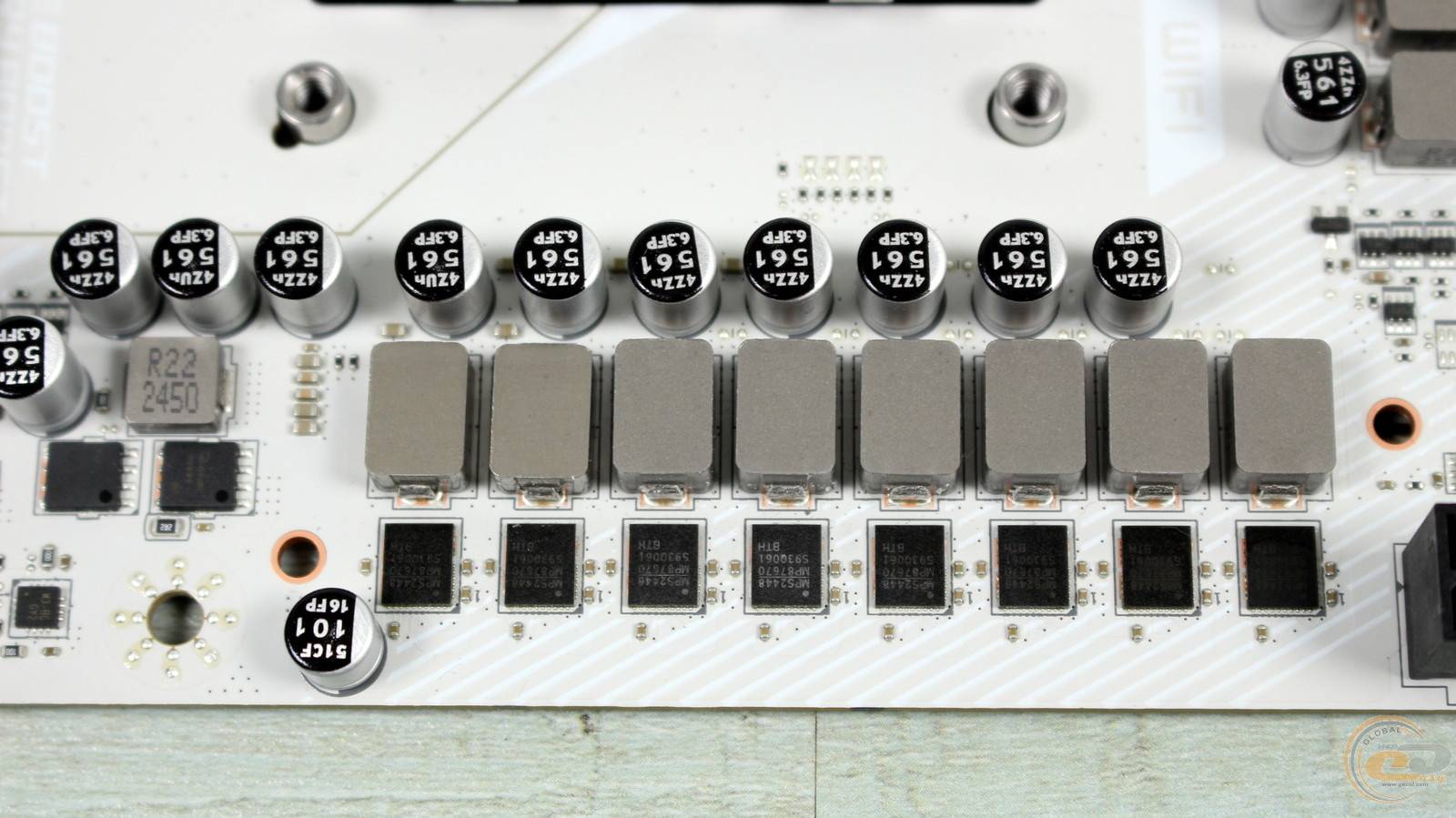

В целом же они отводят тепло от мосфетов и ферритовых дросселей 14(80 А)+2(80 А)+1(80 А)-фазной схемы питания. Управляет ее работой контроллер Monolithic Power Systems MP2857. Рядом видны и твердотельные конденсаторы с большим рабочим ресурсом.

Насколько же эффективны данные охладители? После 5 мин стресс-тестирования 12-ядерного AMD Ryzen 9 7900X в AIDA FPU, они прогрелись лишь до 57°С, а расположенные под ними дроссели – до 62-64°С. Учитывая такие температуры, можно говорить об имеющемся большом запасе, который в свою очередь позволит использовать на плате даже топовые 16-ядерные Ryzen 9.

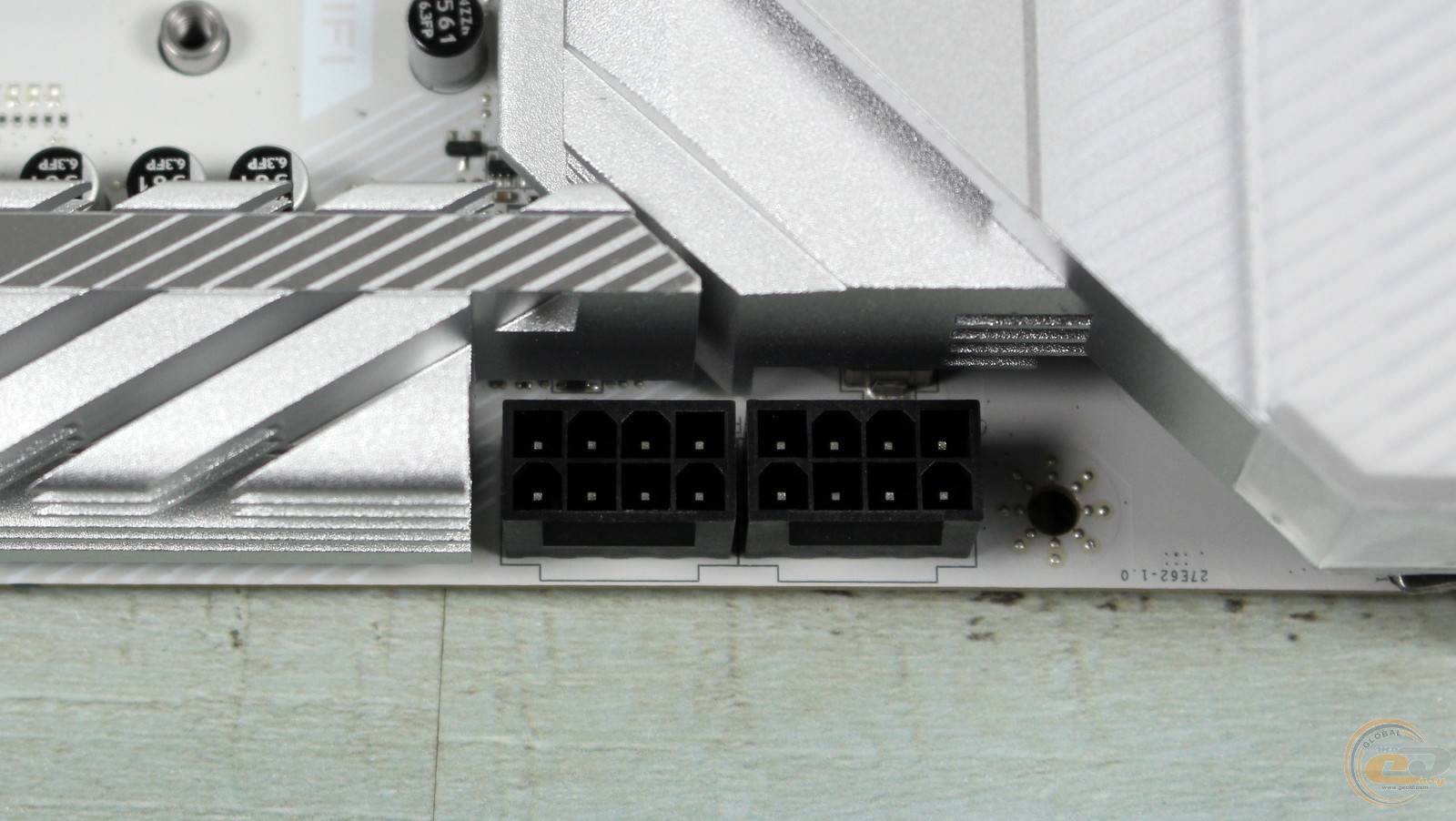

Рядом вдоль верхнего края платы расположена пара привычных 8-контактных разъемов ATX12V для питания процессора.

А ближе к правому краю платы нашлось место для 4-контактных FAN-разъемов: пара для подключения процессорного охладителя, в том числе помпы СЖО, и еще столь же корпусных.

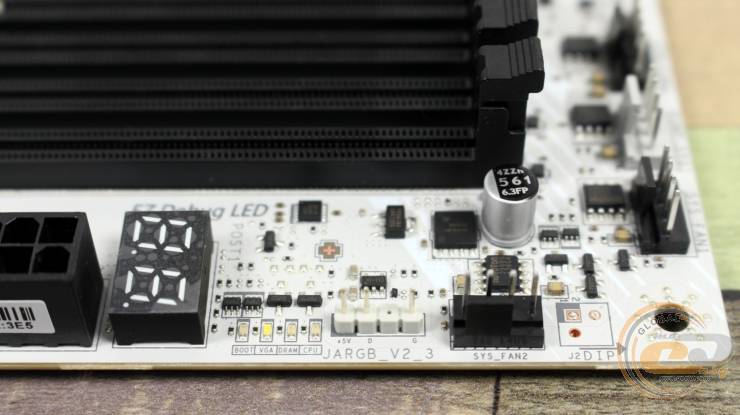

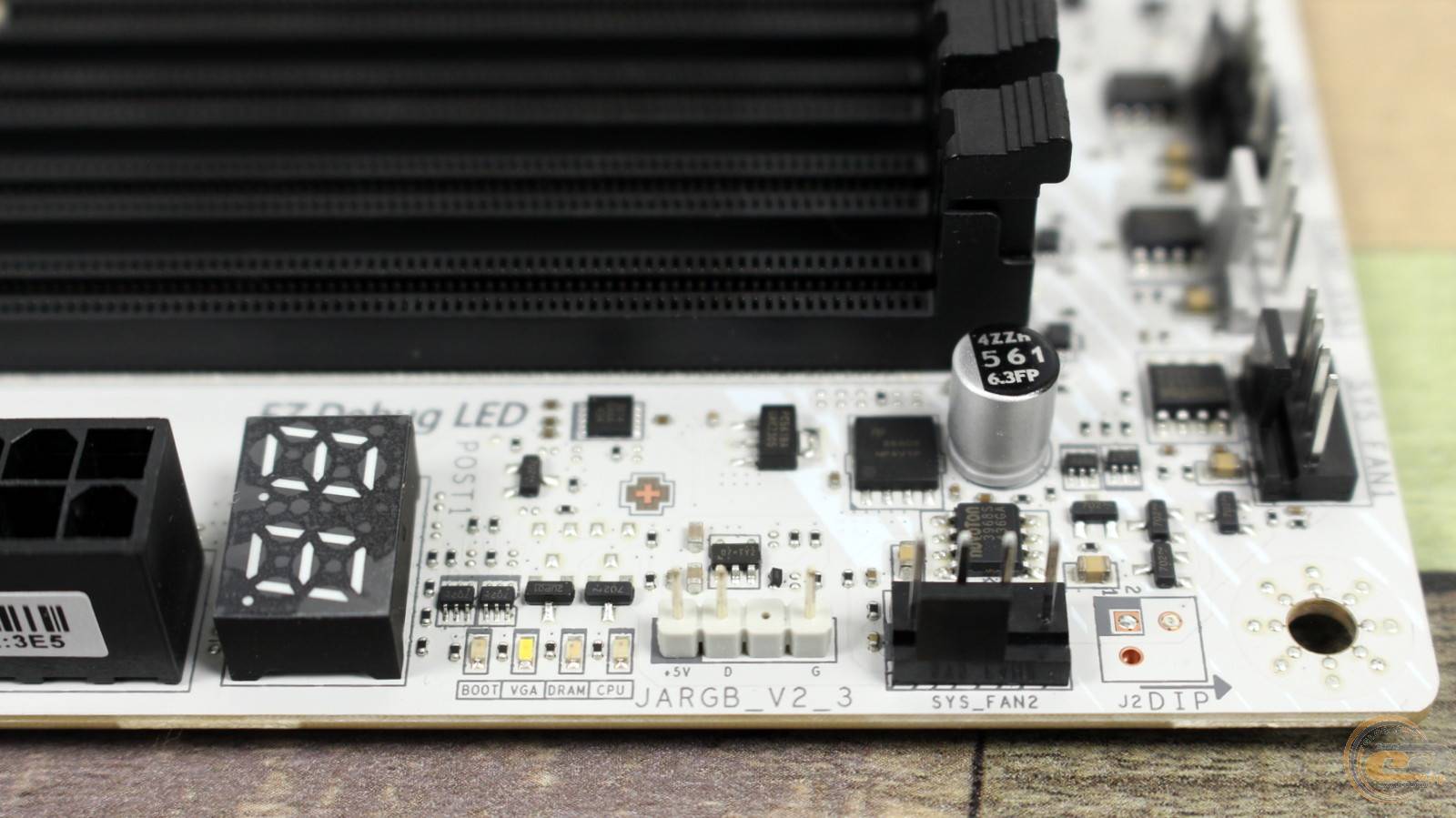

Несколько ниже видна колодка подключения адресной LED-подсветки, четыре индикатора загрузки системы, а также дисплей для отображения двузначных кодов системных ошибок в случае их возникновения. Кстати, последнего элемента у MSI MAG B850 TOMAHAWK MAX WIFI не было. А расшифровать значение кода поможет комплектная инструкция.

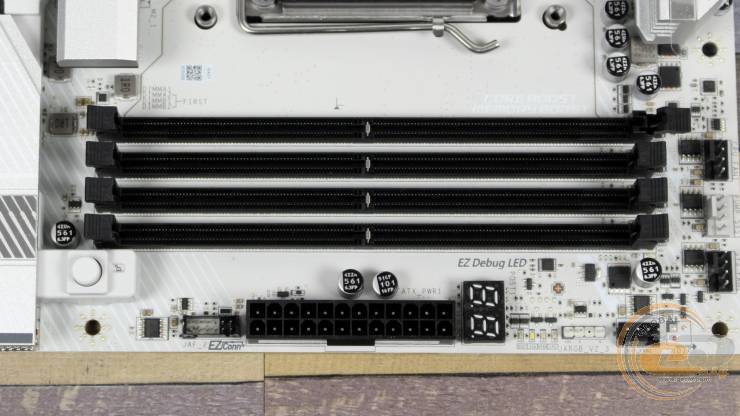

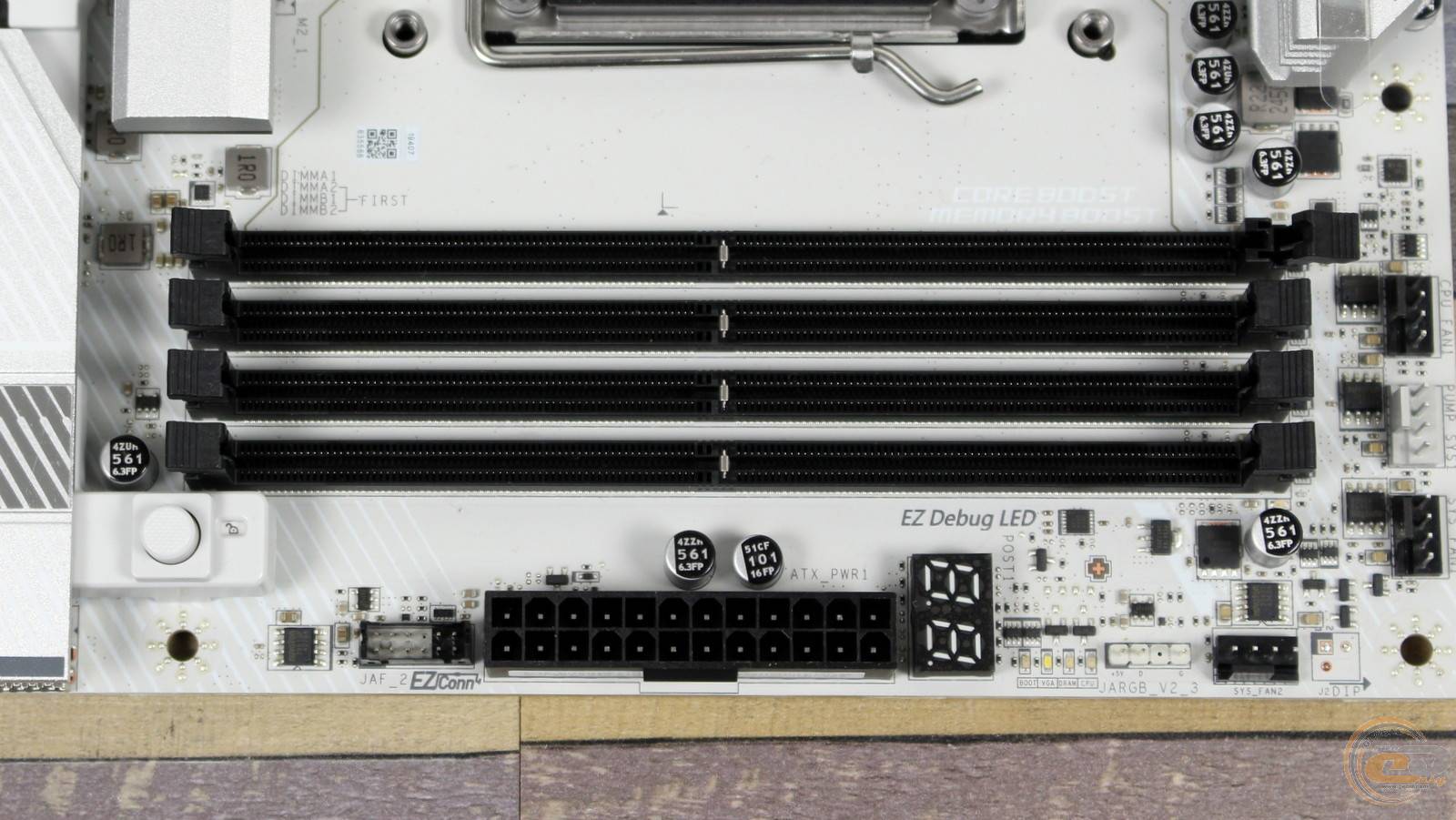

Рядом расположены четыре DIMM-слота с фиксаторами по обе стороны. Они поддерживают модули ОЗУ стандарта DDR5 общим объемом до 256 ГБ со скоростью до 8400+ МТ/с.

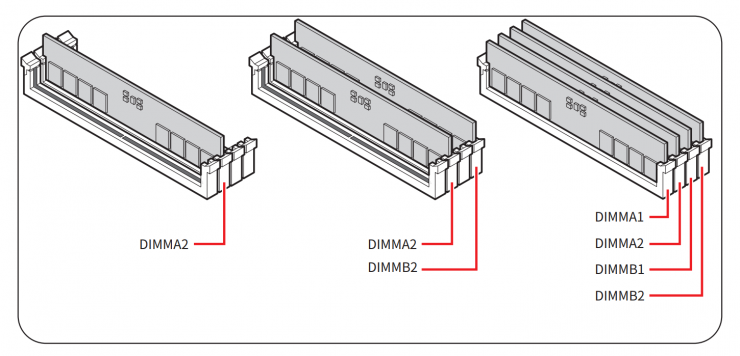

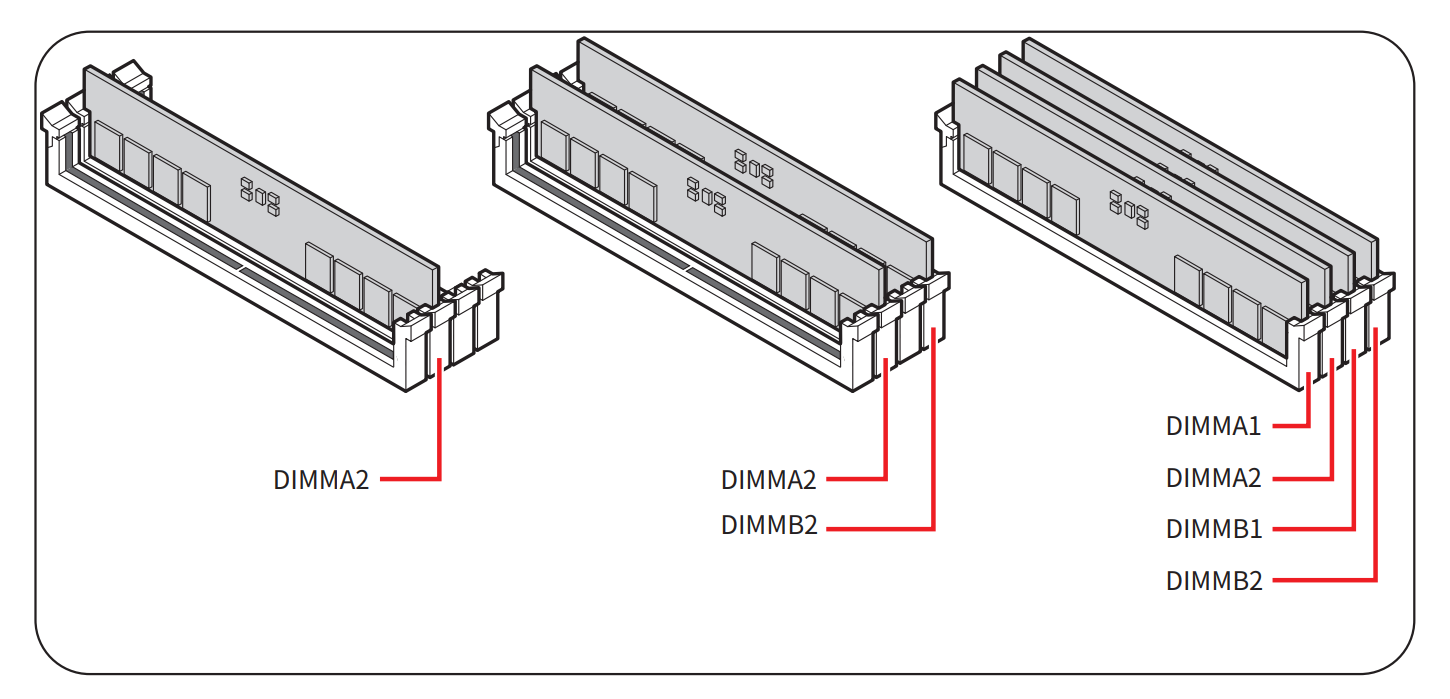

Для двух планок памяти приоритетными традиционно являются слоты A2 и B2, а для одной — A2.

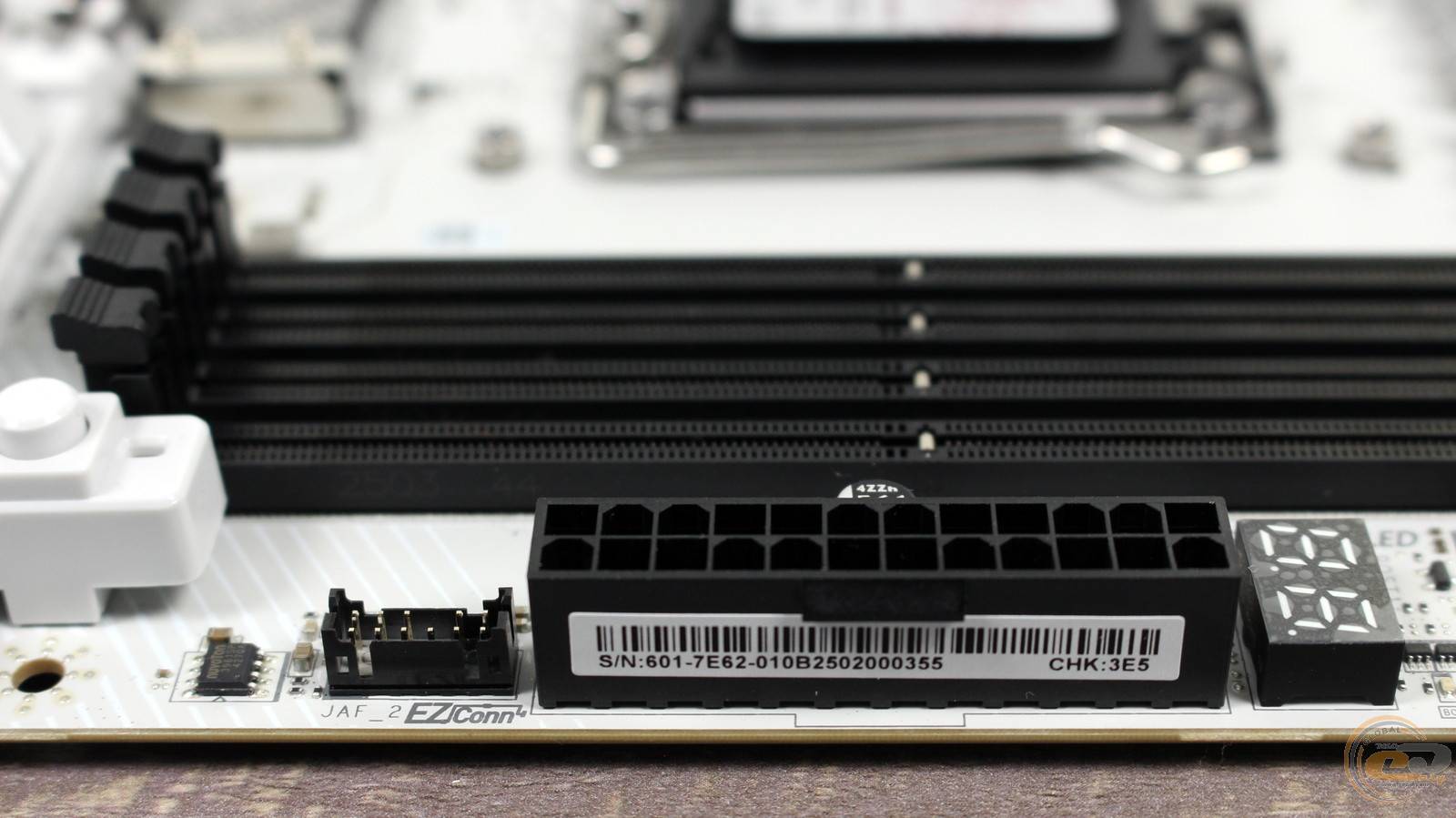

Возвращаемся к элементам вдоль правого края платы - среди них 24-контактный разъем питания ATX и колодка JAF_2.

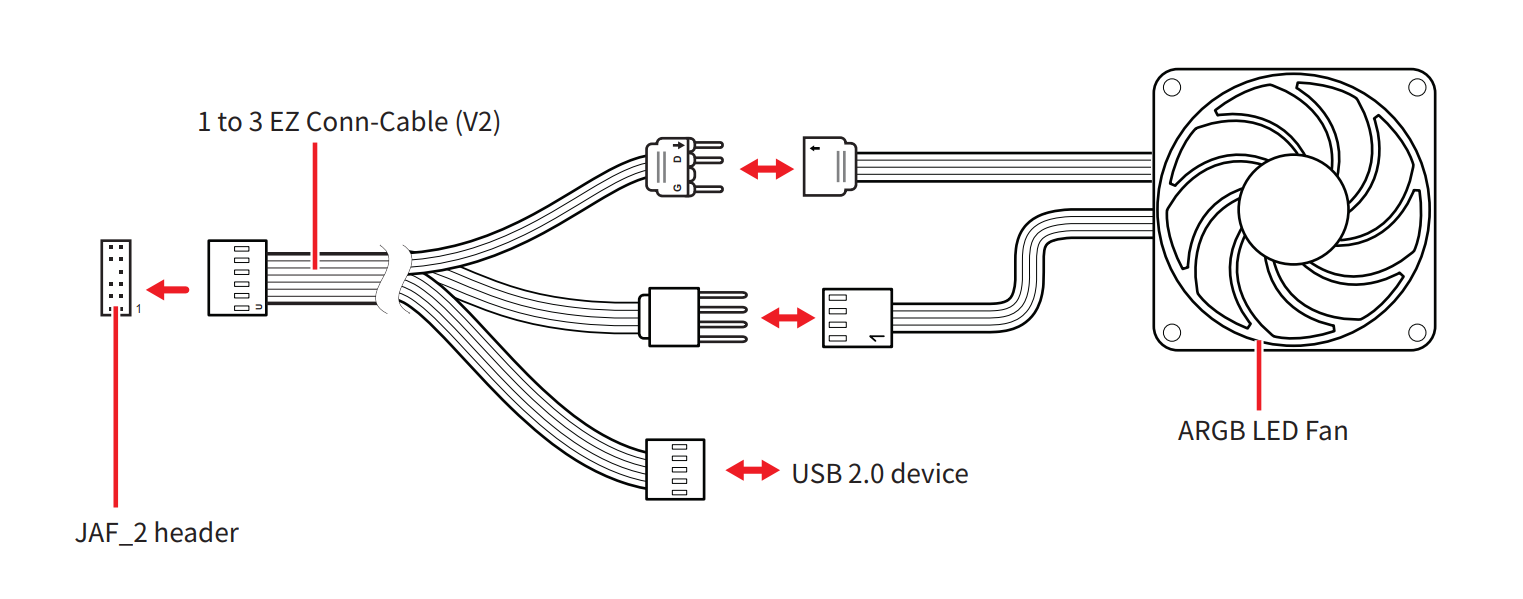

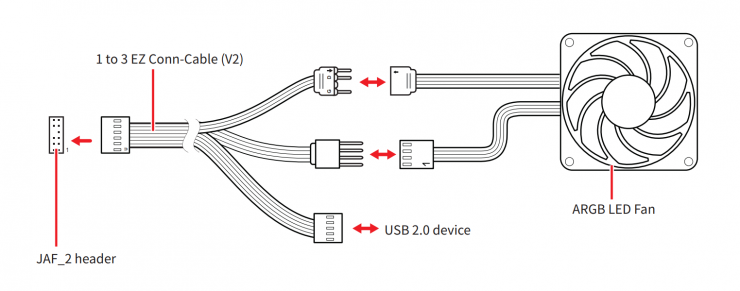

В последнюю вставляется комплектный кабель-переходник, позволяющий одновременно подсоединить к плате вентилятор, его RGB-подсветку и USB-устройство.

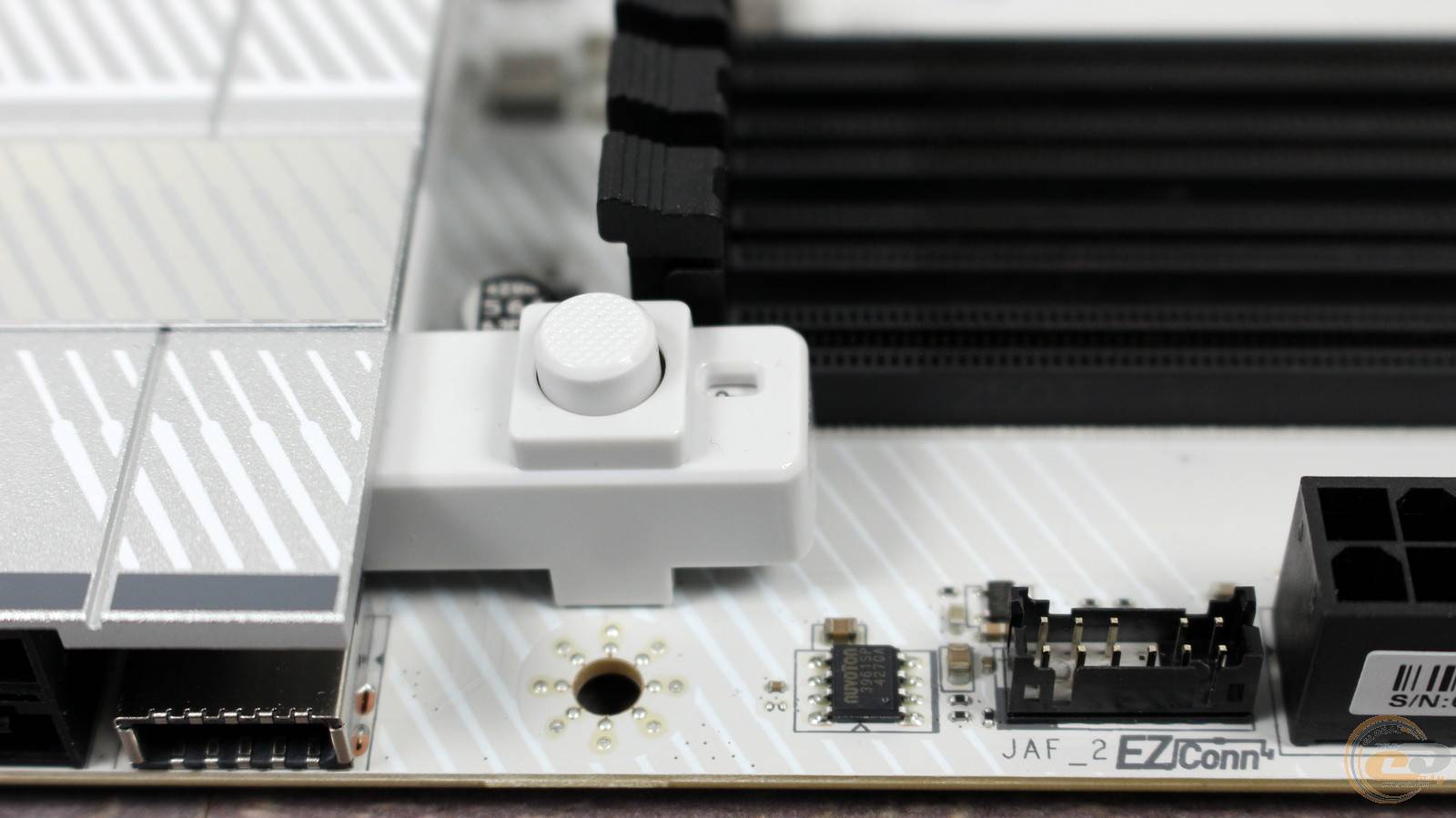

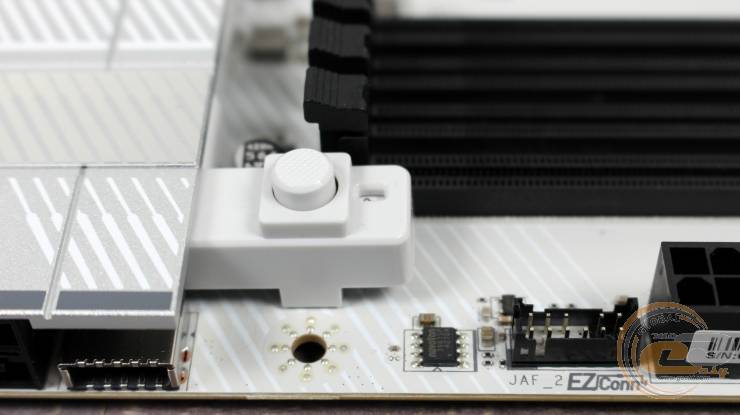

Еще ниже видна кнопка EZ PCIe Release, нажатие на которую вызывает извлечение видеокарты или другого устройства из верхнего слота PCIe 5.0 x16.

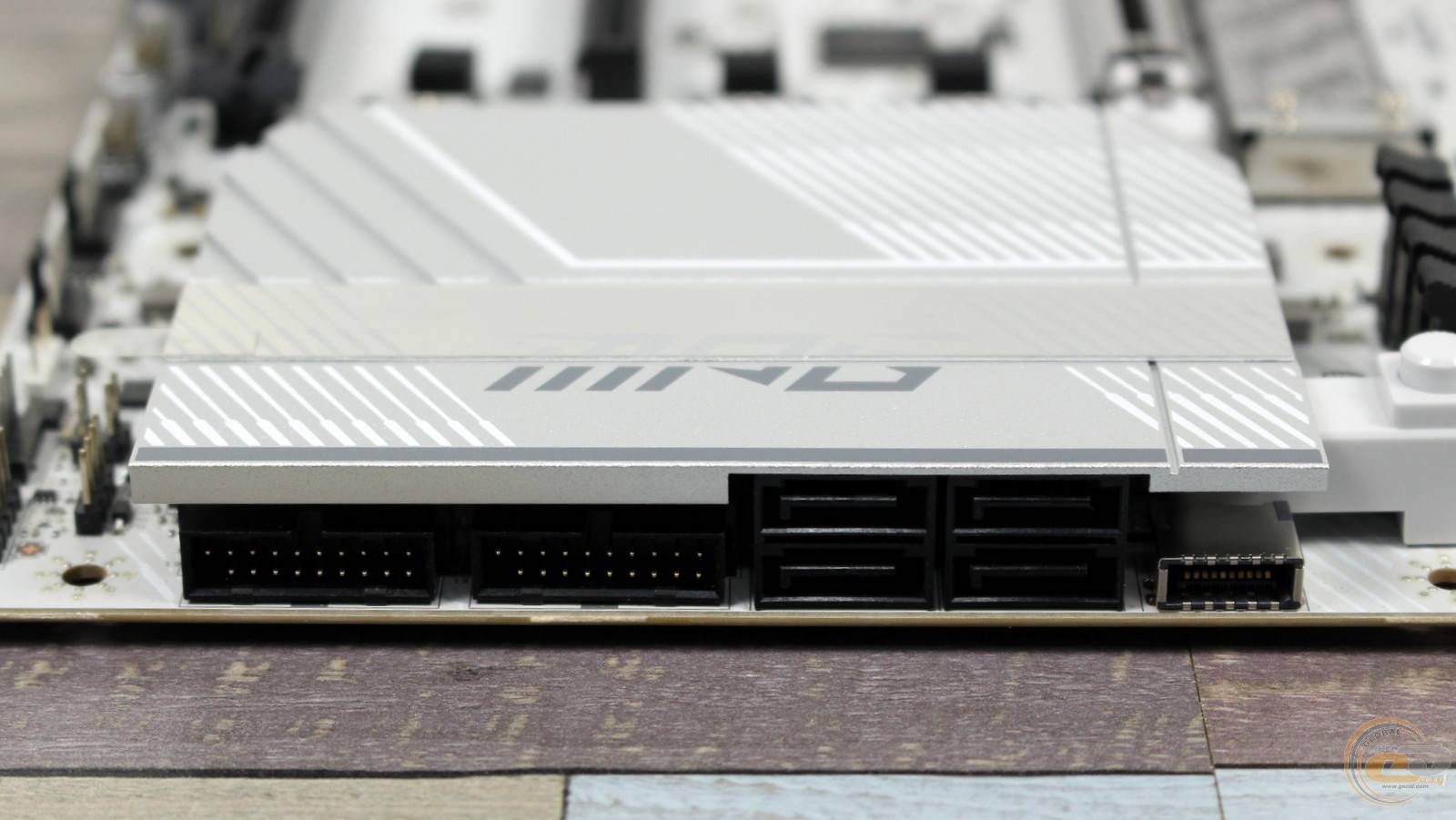

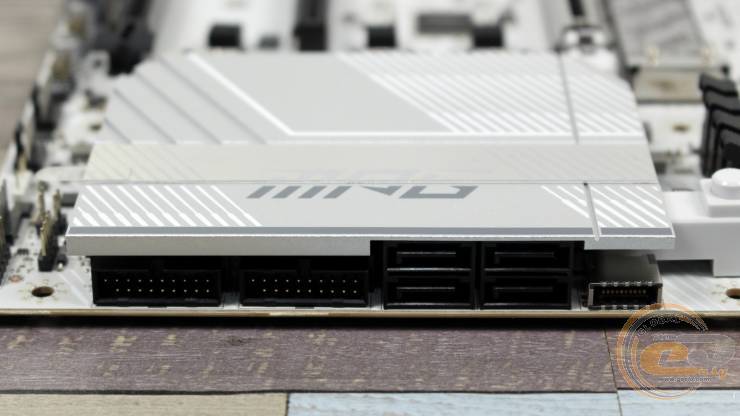

Радиатор чипсета прикрывает еще ряд полезных элементов с горизонтальной компоновкой: четыре порта SATA 6 Гбит/с и три колодки USB. Верхняя соответствует стандарту USB 3.2 Gen 2x2, имеет пропускную способность до 20 Гбит/с и поддерживает подключение одного устройства. Две нижние предназначены для четырех устройств USB 3.2 Gen 1 и имеют скорость до 5 Гбит/с.

Что касается охладителя на чипсете, то он имеет большие размеры и хорошо справляется со своей задачей. Так, после 5 минут вышеупомянутого теста AIDA FPU он прогрелся всего-навсего до 45°C, и это при температуре в помещение 22°C.

А еще он прикрывает посадочное место для батарейки CMOS. Правда, из-за этого ее извлечение требует демонтажа данного охладителя.

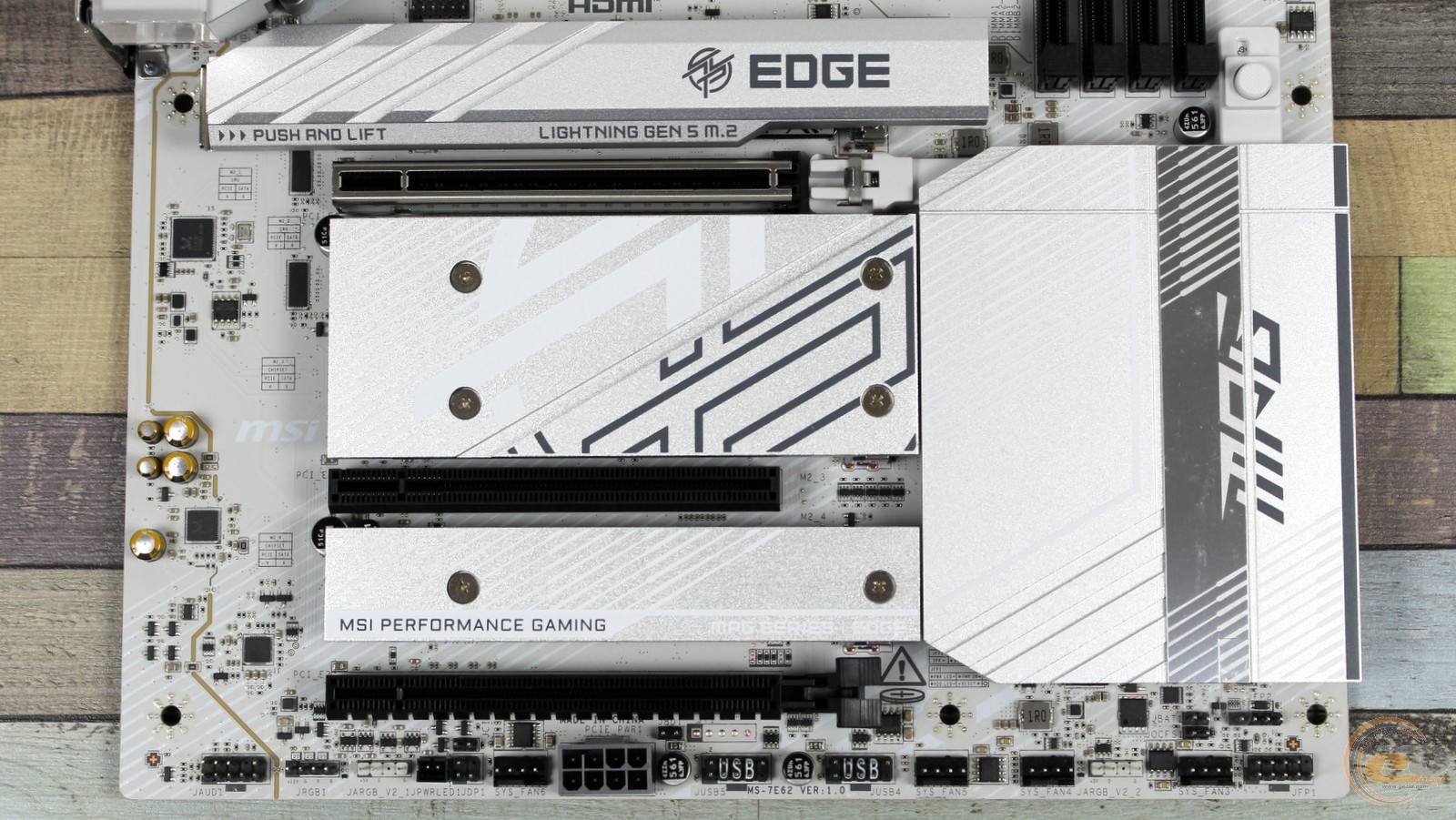

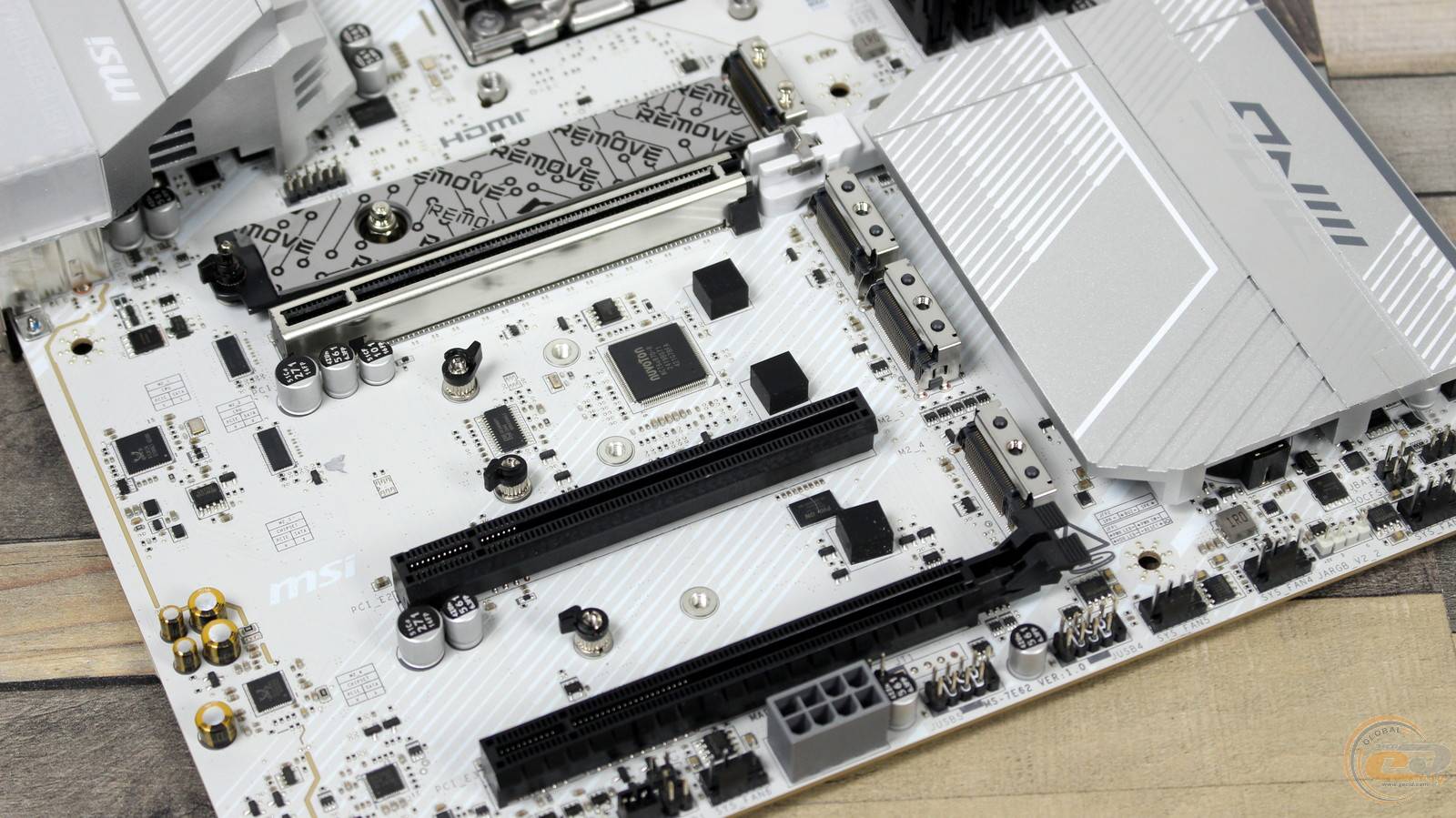

Материнская плата MSI MPG B850 EDGE TI WIFI оборудована тремя слотами расширения:

1. PCI Express 5.0 x16 (в режиме х16);
2. PCI Express 3.0 x16 (в режиме х1).
3. PCI Express 4.0 x16 (в режиме х4).

Верхний из них усилен, и только он использует процессорные линии. Поэтому при установке представителя линейки AMD Ryzen 8000 он будет работать в соответствии со стандартом PCIe 4.0 и максимум в режиме x8 или x4.

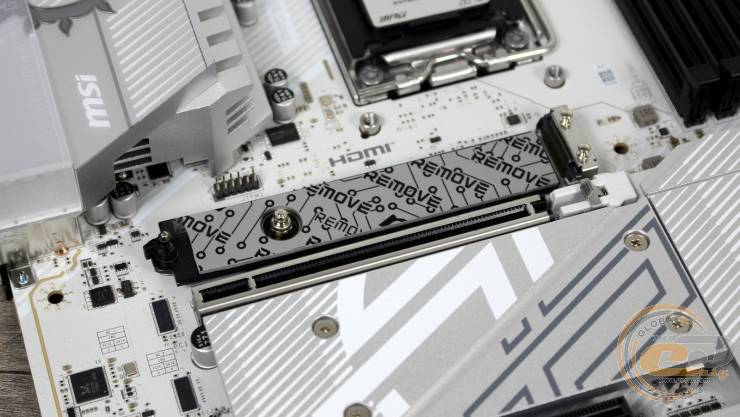

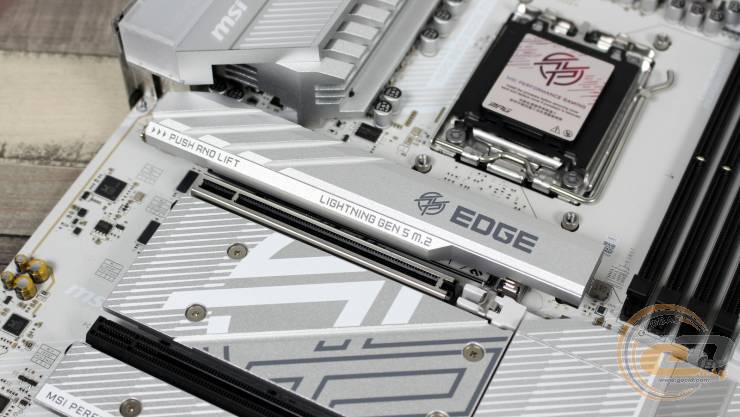

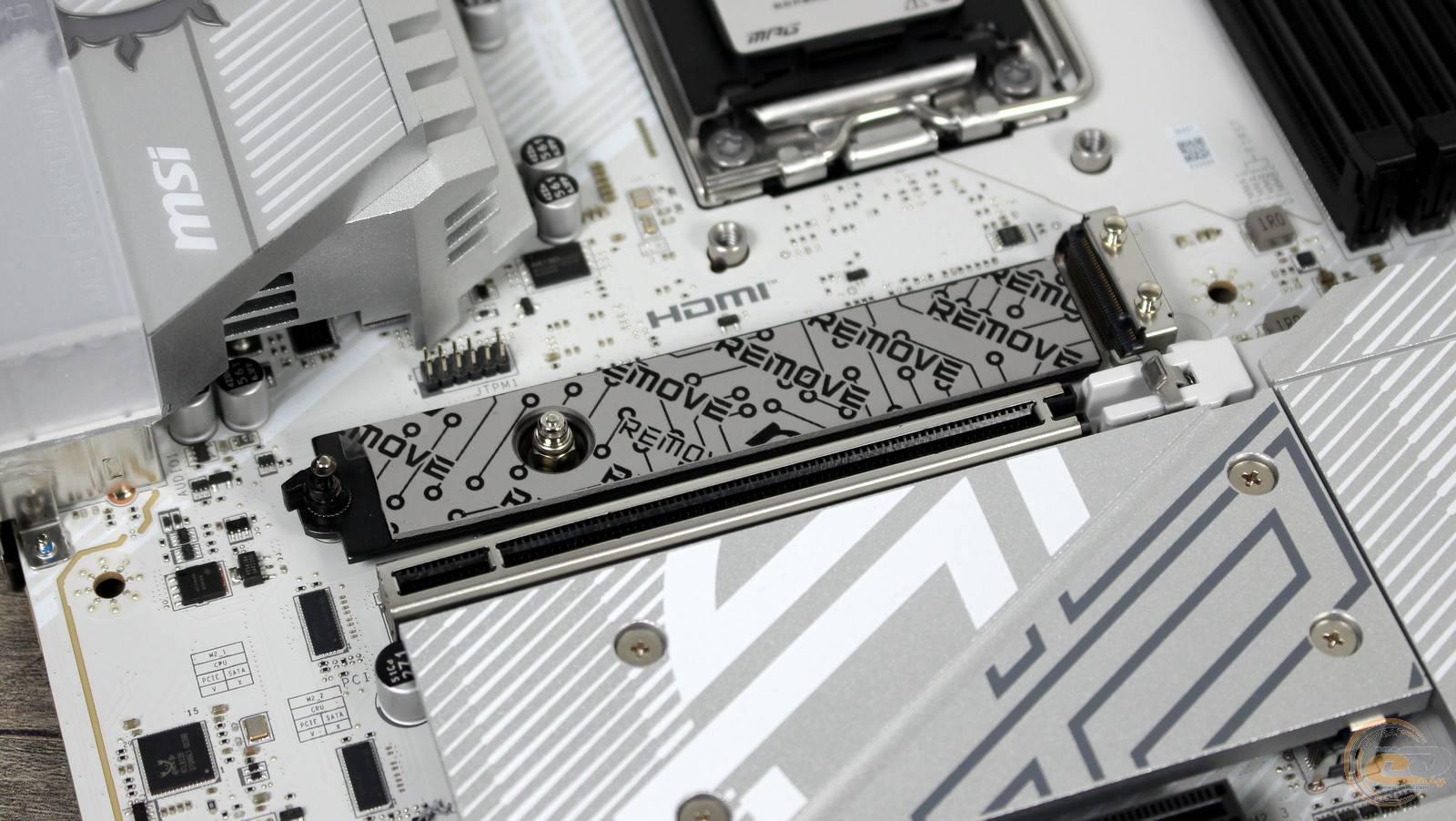

Рядом расположены четыре посадочных места для SSD формата M.2 Socket 3. Верхнее из них предназначено для накопителя форм-фактора M.2 2280 или 22110 с высокоскоростным интерфейсом PCIe 5.0 x4. Впрочем, при установке процессора AMD Ryzen 8000 он будет работать в режиме PCIe 4.0 x4.

Учитывая высокое тепловыделение таких быстрых SSD, термопрокладки предусмотрены как на верхнем радиаторе, так и на охлаждающей пластине со стороны материнской платы. Дополнительно установленный здесь радиатор оборудован фиксатором EZ M.2 CLIP II, поэтому его снятие и монтаж производится без использования инструментов.

Ниже под парой радиаторов с термопрокладками расположены еще три слота для накопителей формата M.2 2260 или 2280. Верхний из них соответствует стандарту PCIe 5.0 x4, но в тандеме с AMD Ryzen 8000 он будет работать в режиме PCIe 4.0 x4 или PCIe 4.0 x2.

Следующий разъем использует чипсетные линии в конфигурации PCIe 4.0x2. При установке накопителя слот PCI Express 4.0 x16 будет функционировать в режиме х2 вместо х4.

В свою очередь самый низкий разъем благодаря чипсету имеет шину PCIe 4.0 x4 и работает без каких-либо ограничений.

Кстати, весь квартет разъемов M.2 имеет безвинтовую фиксацию носителей информации. А комплектный ключ поможет переставить эти крепления в соответствии с длиной устанавливаемых SSD.

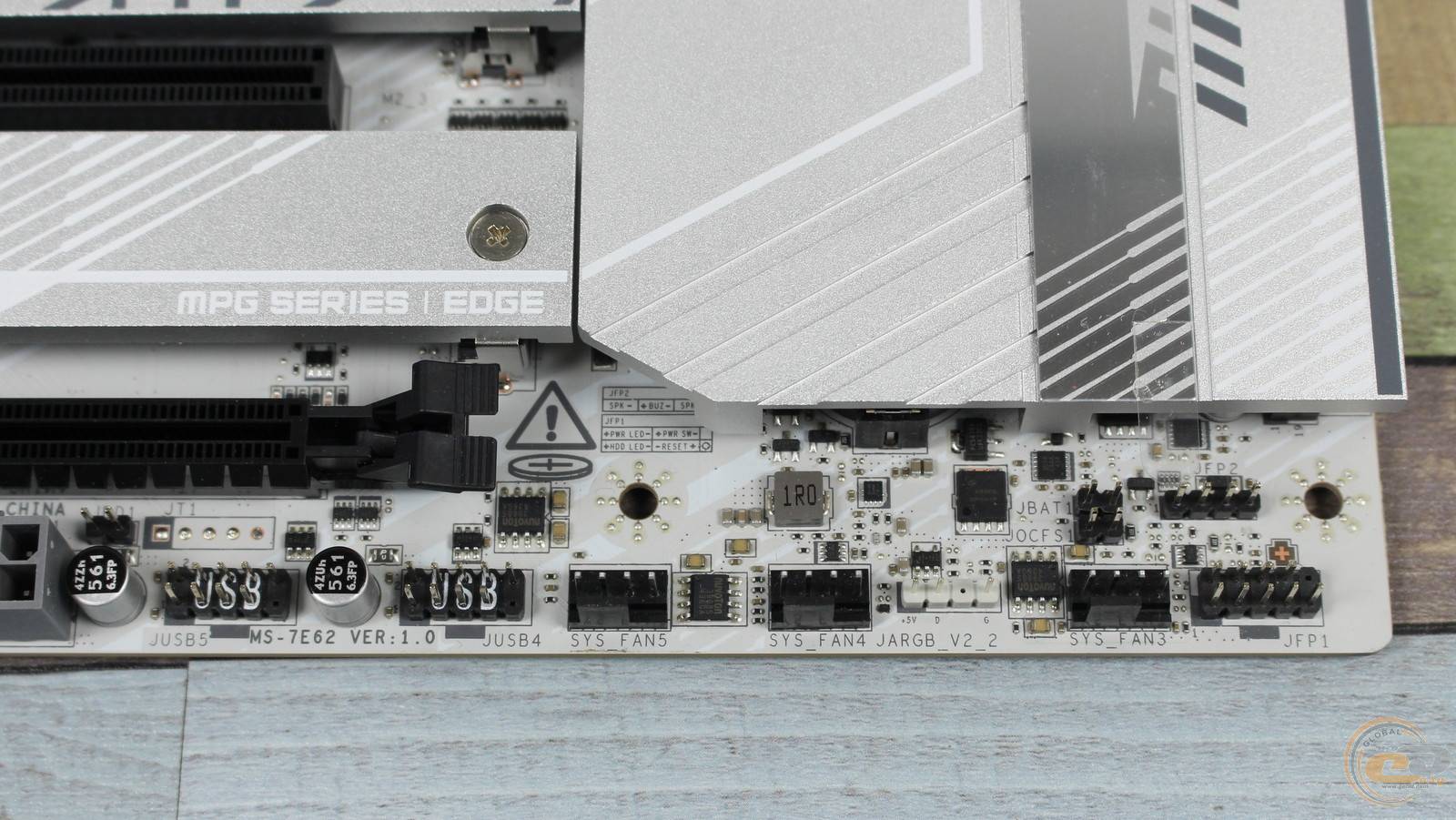

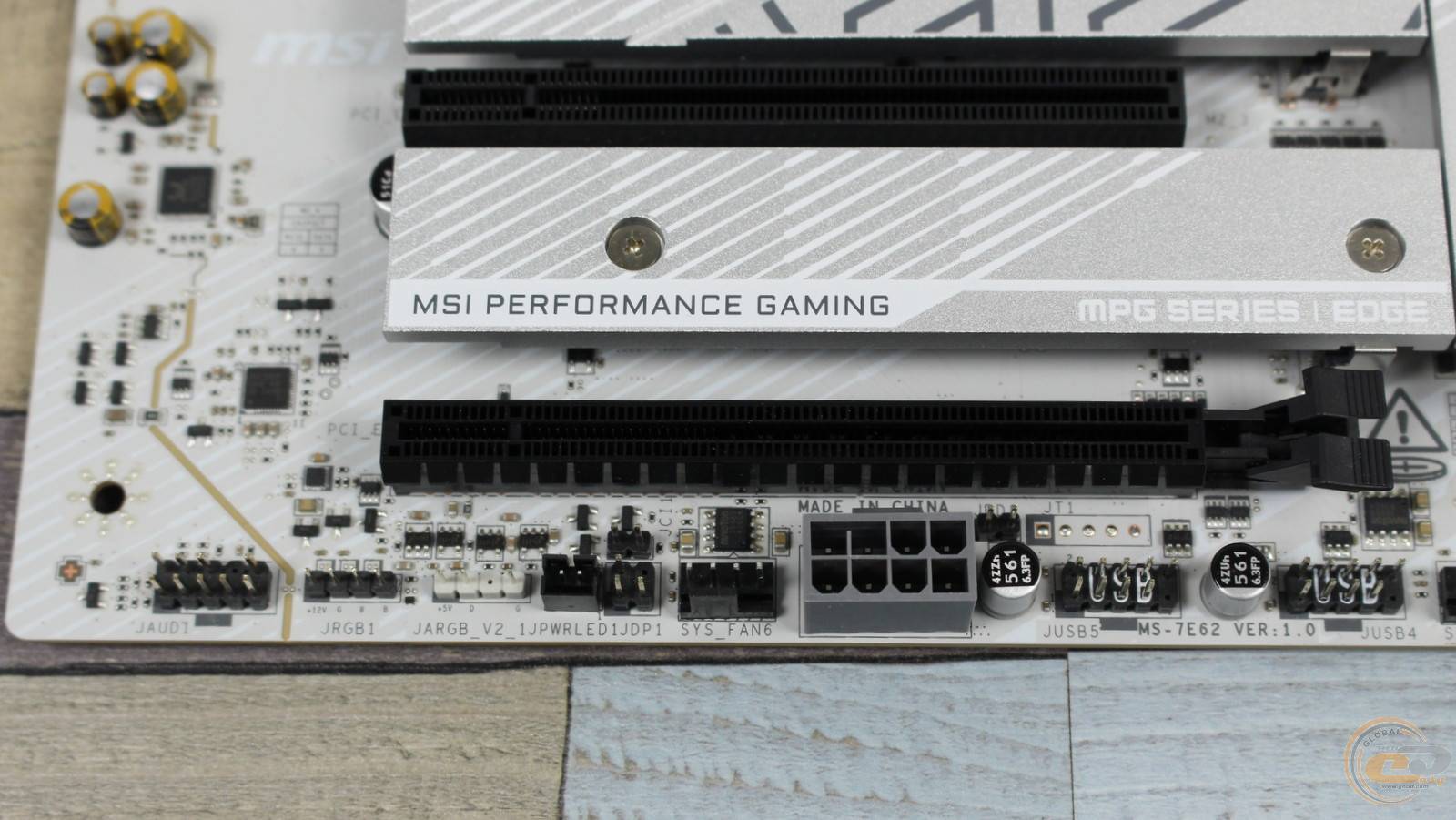

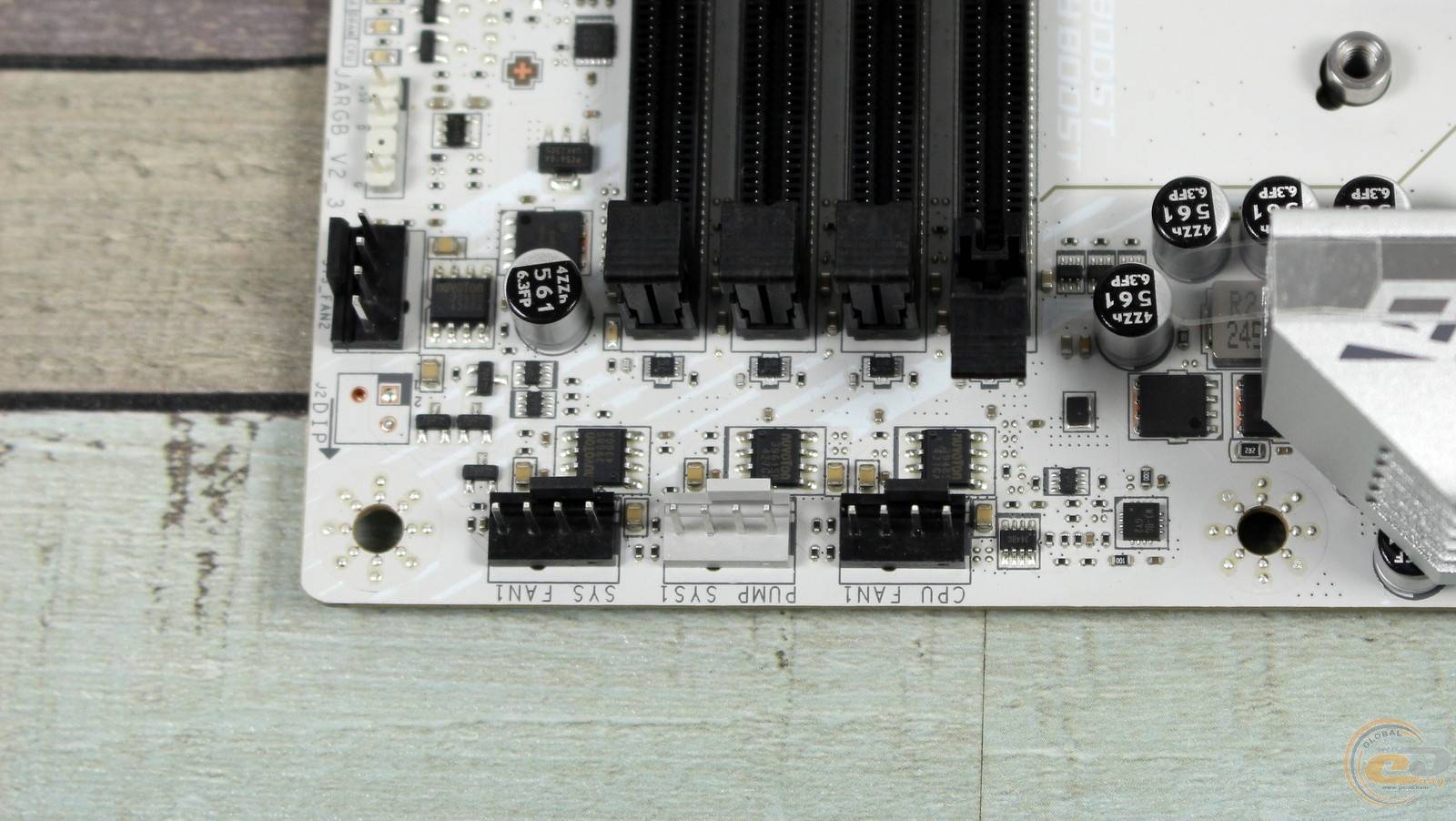

Вот мы добрались до самого низа платы. «Прогуляемся» по нему слева направо. В наличии: колодка фронтальных аудиопортов, одна колодка для подключения LED-ленты и две для реализации ARGB-подсветки, колодка сигнализации о вторжении в корпус, четыре разъема для вентиляторов, 8-контактный разъем питания PCIe, две колодки USB 2.0 для четырех соответствующих портов. Для последней в комплекте предусмотрен кабель EZ Front Panel Cable, обеспечивающий удобное подключение кнопок и индикаторов передней панели.

Возле батарейки CMOS находится джампер. Чтобы сбросить соответствующие настройки, его нужно закоротить на 5-10 секунд. Кстати, функциональность данного элемента дублирует кнопка на тыльной интерфейсной панели.

В общей сложности на плате есть четыре колодки для организации подсветки и восемь разъемов для подключения вентиляторов и помпы с поддержкой ШИМ-регулирования скорости. И не забывайте о вышеупомянутом универсальном разъеме JAF_2.

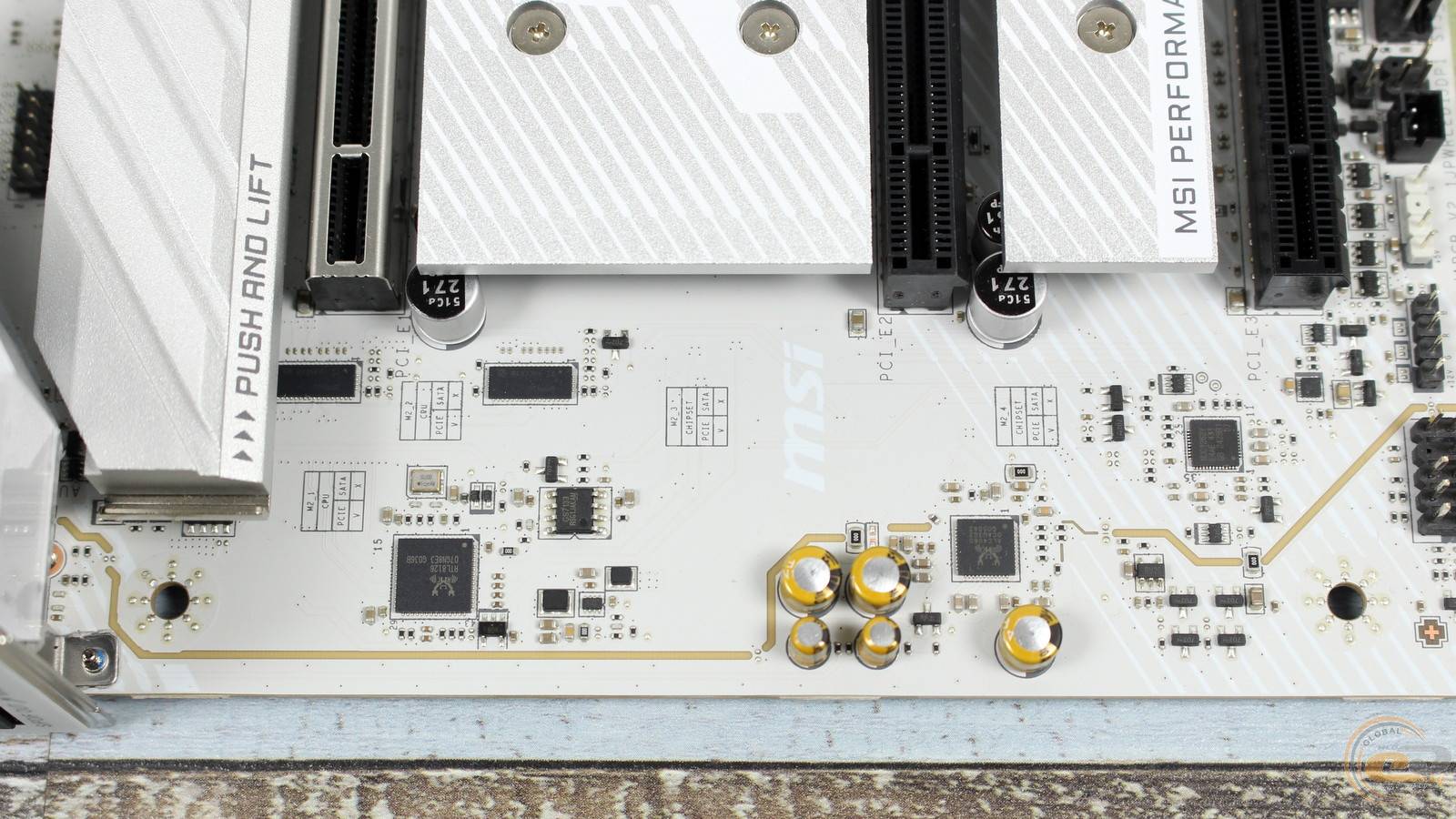

Основой аудиотракта является 7.1-канальный кодек Realtek ALC4080. Вдобавок данный узел получил экранирование от помех и пять аудиоконденсаторов.

Вдоль левого края платы расположился другой чип от этого же производителя, Realtek RTL8126, который отвечает за работу 5-гигабитного сетевого порта.

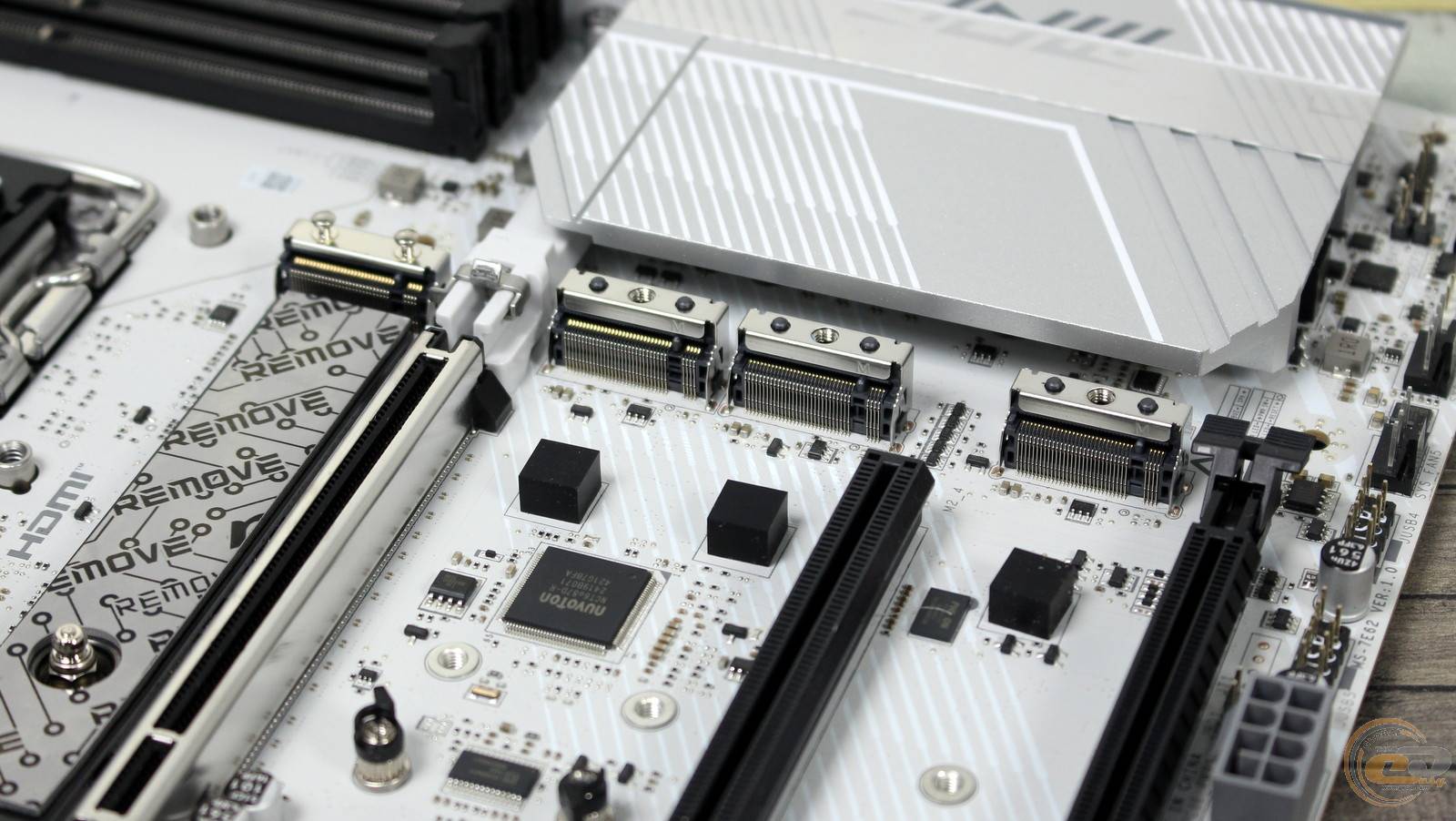

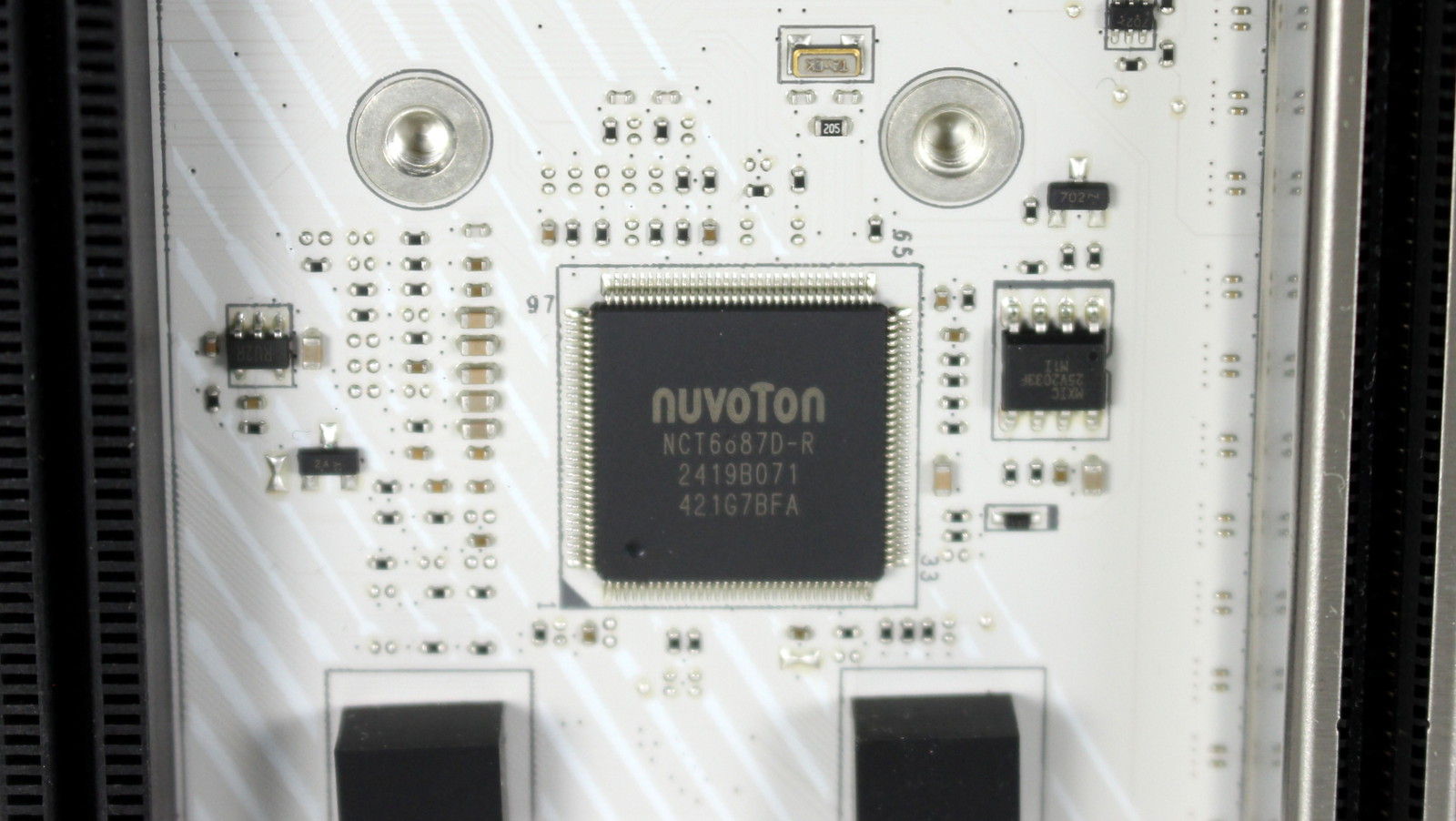

Мультиконтроллером выступает чип NUVOTON NCT6687D-R – как и ожидалось, как и у MSI MAG B850 TOMAHAWK MAX WIFI.

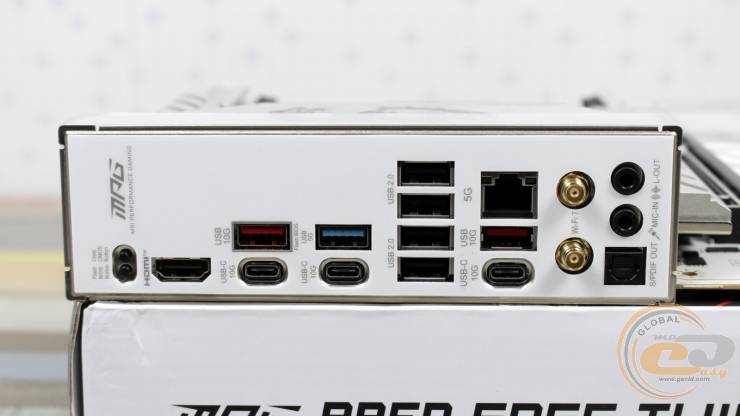

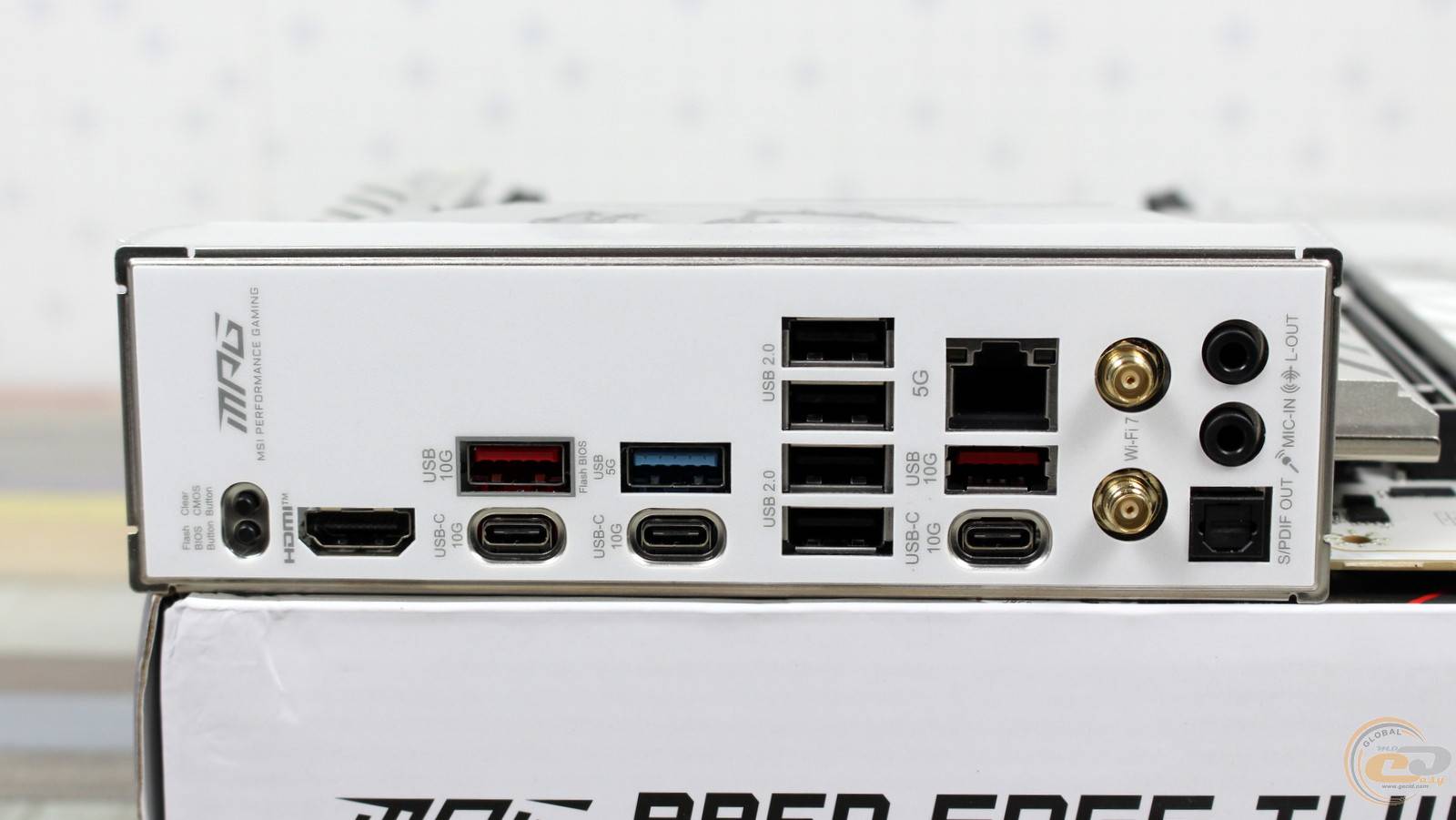

Что касается интерфейсной панели MSI MPG B850 EDGE TI WIFI, то она получила белую заглушку и радует разнообразием портов и элементов. На ней присутствует:

• 1 x кнопка обновления BIOS
• 1 x кнопка сброса CMOS
• 1 х HDMI
• 3 х USB 3.2 Gen 2 (10 Гбит/с) Type-C
• 2 х USB 3.2 Gen 2 (10 Гбит/с) Type-A
• 1 х USB 3.2 Gen 1 (5 Гбит/с) Type-A
• 4 х USB 2.0 Type-A
• 1 x RJ45 (5 Гбит/с)
• 2 х коннекторы антенн Wi-Fi
• 1 x оптический S/PDIF аудиовыход
• 2 x 3,5-мм аудиопорты

Цифровой видеовыход HDMI позволит при необходимости воспользоваться возможностями интегрированного в процессор видеоядра. Рядом расположены кнопки – для обновления BIOS и сброса настроек CMOS, а трио разъемов внизу – для подключения аналоговых и цифровых аудиоустройств. Для других девайсов есть целых десять USB-портов, в том числе три USB 3.2 Gen 2 Type-C.

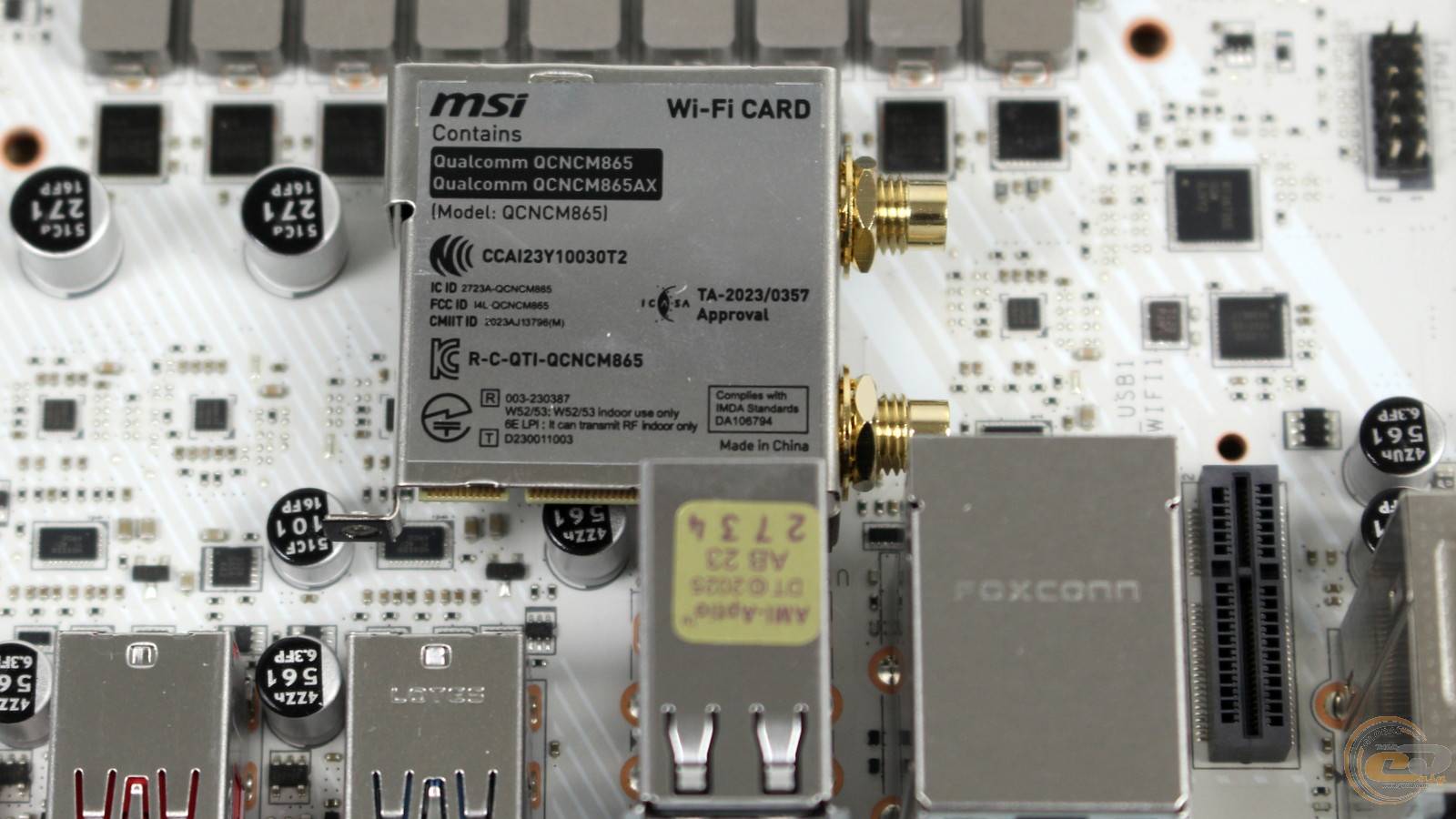

Под кожухом интерфейсной панели спрятан еще один компонент – плата Qualcomm QCNCM865, обеспечивающая поддержку Wi-Fi 7 и Bluetooth 5.4.

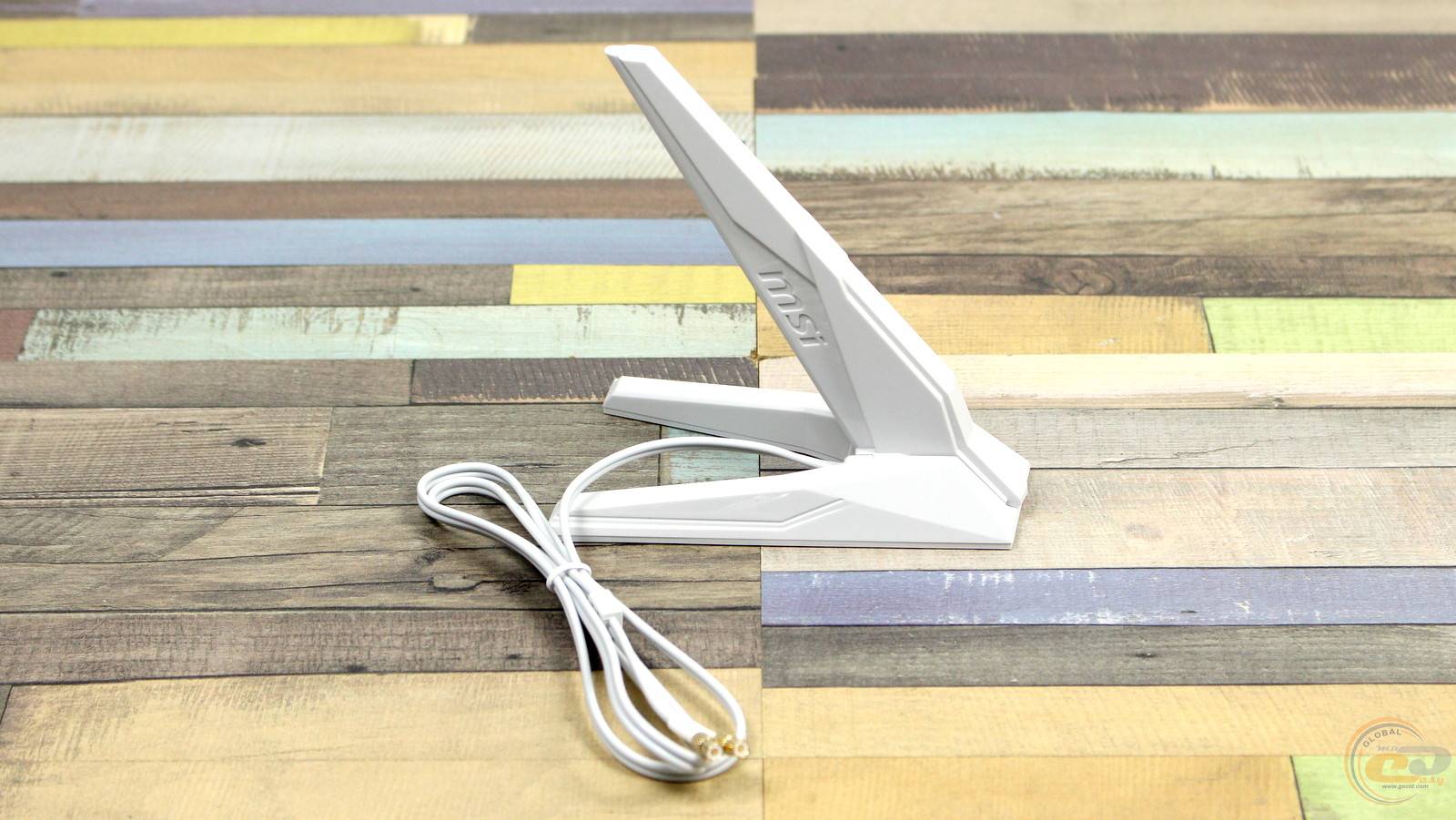

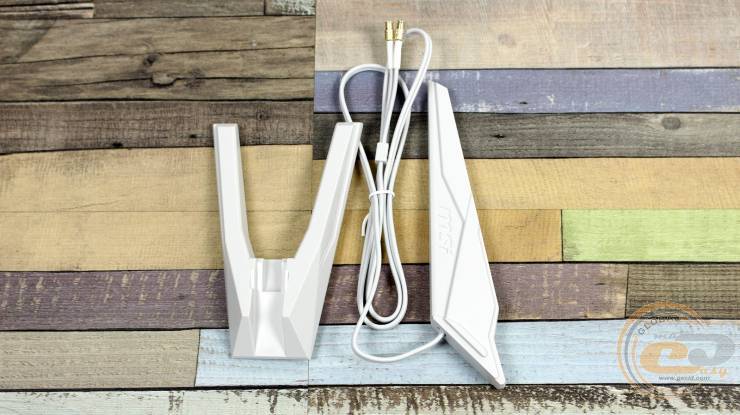

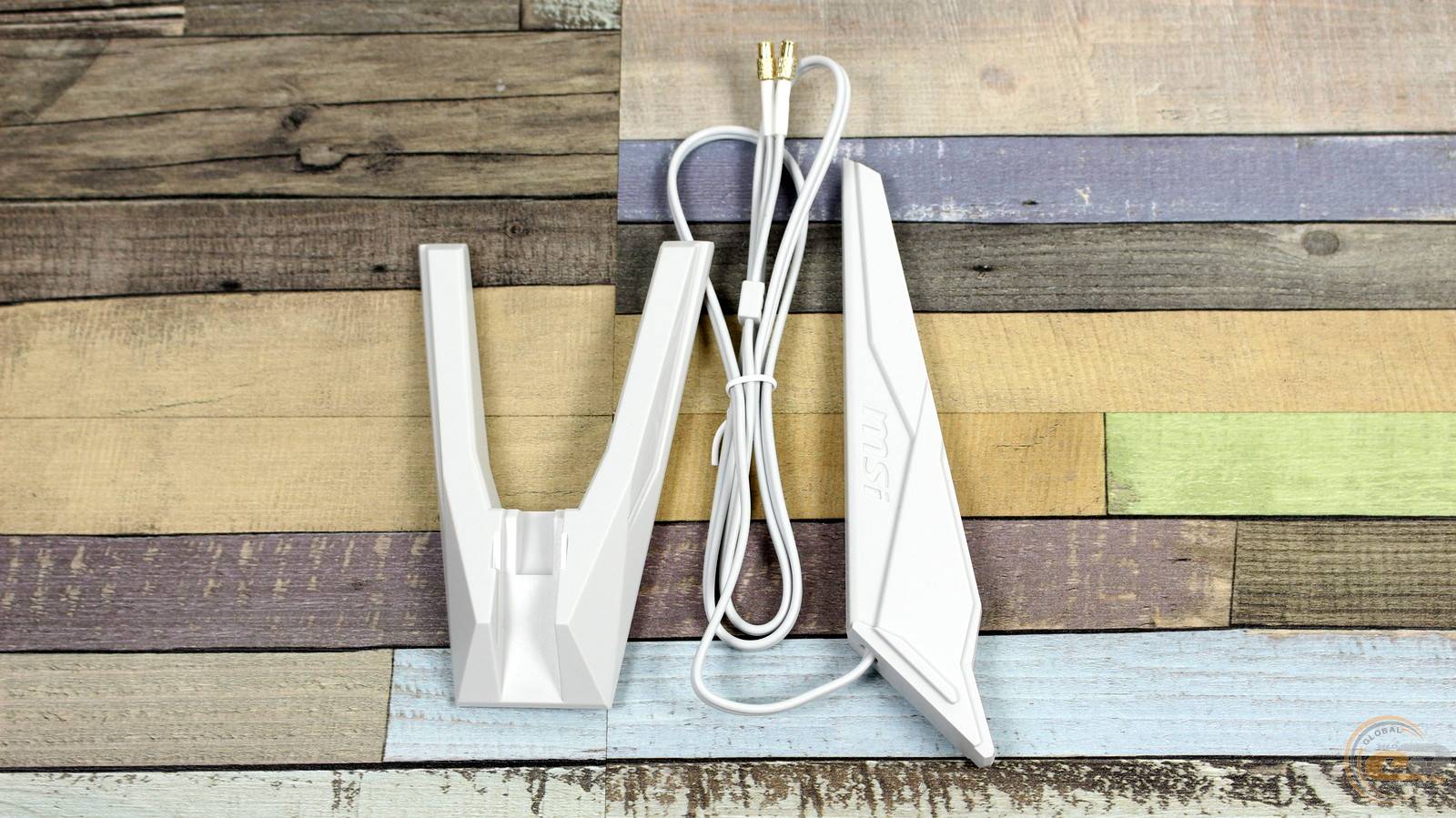

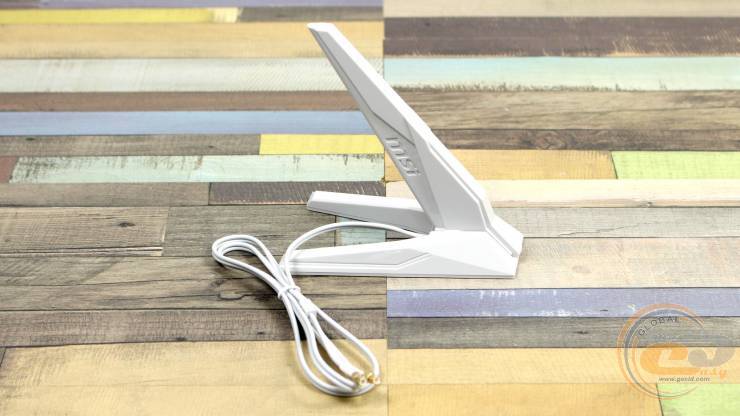

К ней подключается выносная антенна с магнитной подставкой, которую можно разместить в зоне наилучшей видимости роутера. И, конечно, она также исполнена в светлых тонах.

UEFI BIOS

Тестируемая плата MPG B850 EDGE TI WIFI использует современный загрузчик MSI Click BIOS X созданный на основе графического интерфейса UEFI. Традиционно можно выбрать один из двух режимов работы: EZ Mode, в котором настройки сгруппированы на одном экране, и Advanced Mode с сортировкой по соответствующим вкладкам. Базовый мониторинг системы доступен на правой боковой панели, которая отображается во всех разделах. Поскольку перед нами плата с чипсетом AMD B850, то помимо привычных настроек доступны и широкие возможности для оптимизации процессора и памяти.

Частоты процессора и памяти, возможности и эффективность оптимизации

Для дальнейшего тестирования и проверки возможностей материнской платы MSI MPG B850 EDGE TI WIFI использовалось следующее оборудование:

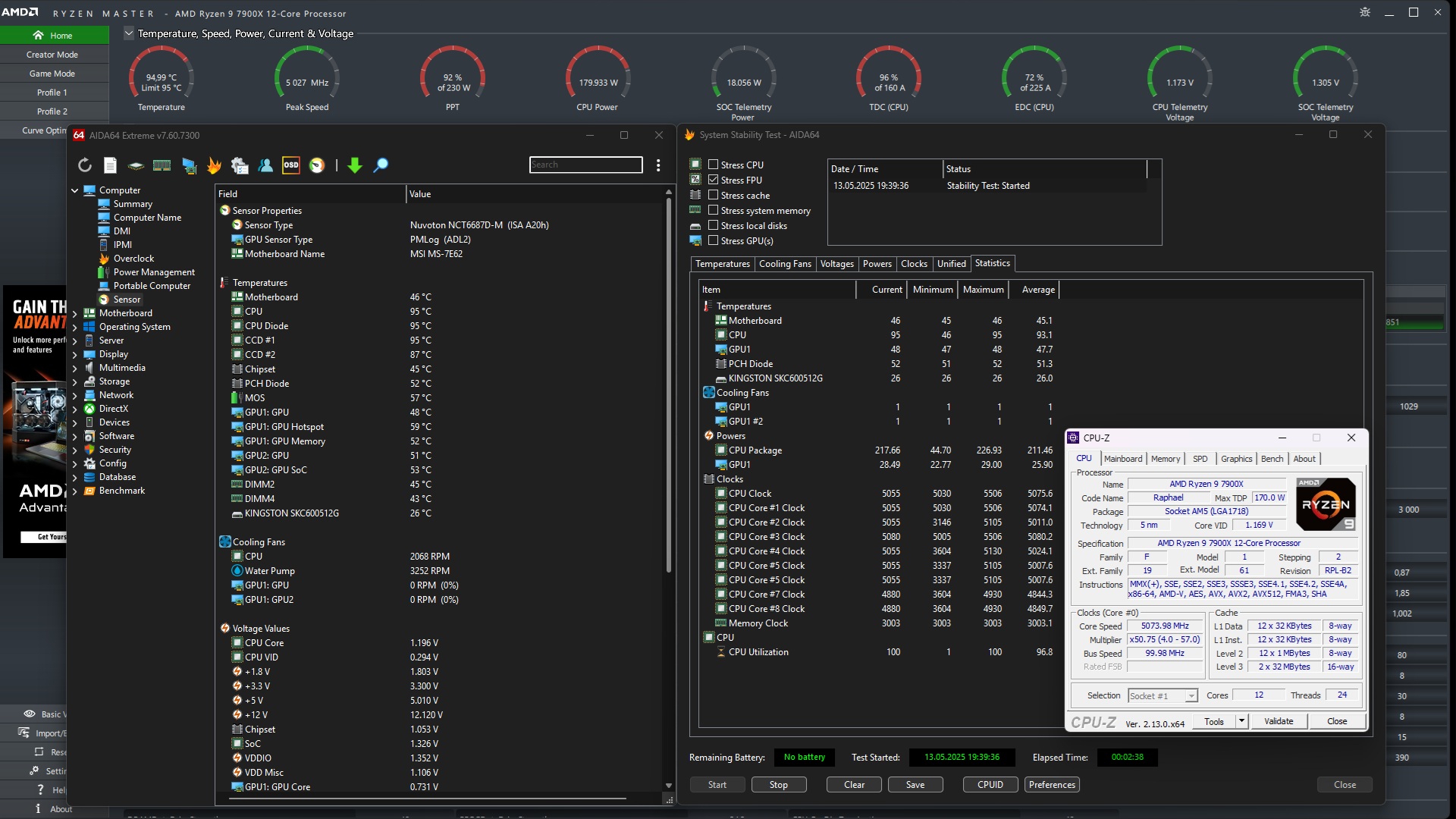

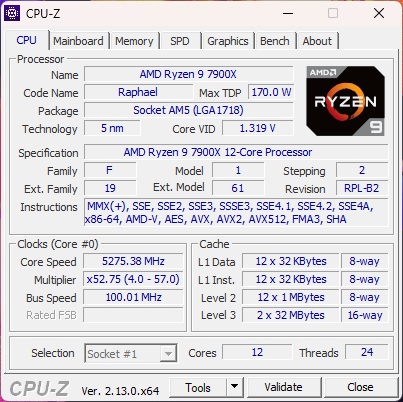

При нагрузке 12-ядерного AMD Ryzen 9 7900X стресс-тестом утилиты CPU-Z, он держал стабильные 5,28 ГГц при напряжении 1,319 В.

А вот в FPU Stress test в AIDA64 частота ядер просела до 4,88-5,08 ГГц при напряжении 1,169 В. В свою очередь температура процессора уперлась в максимально рабочие 95°C (Tjmax).

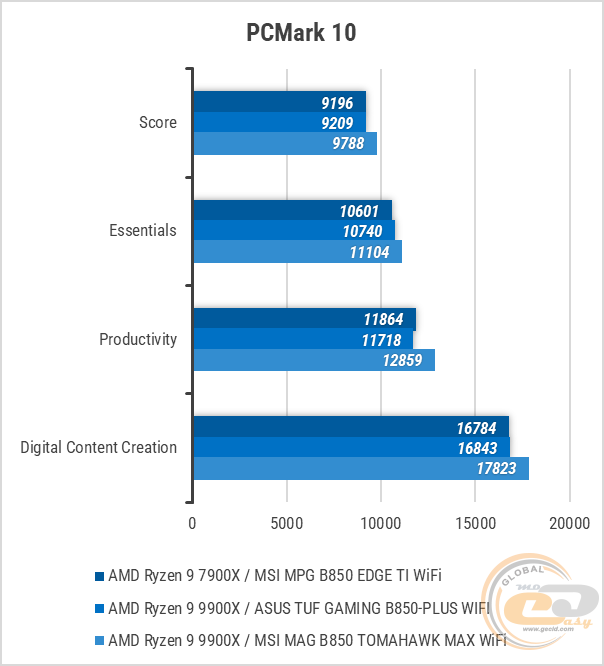

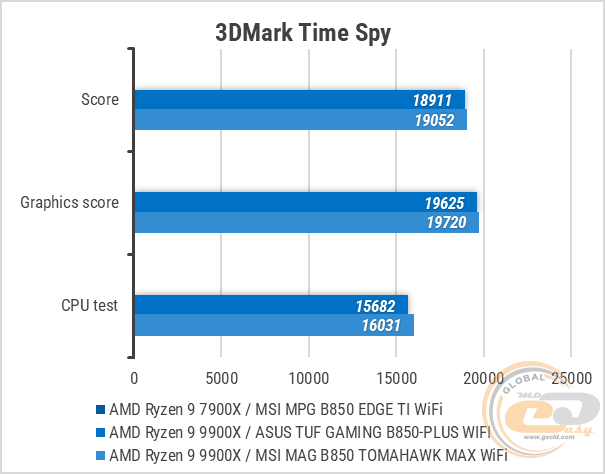

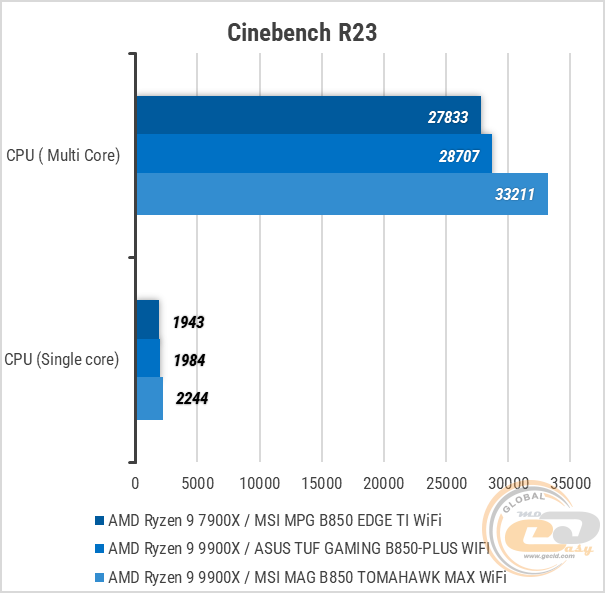

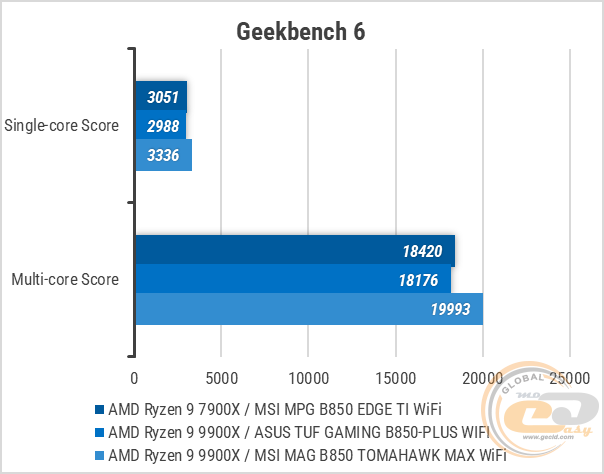

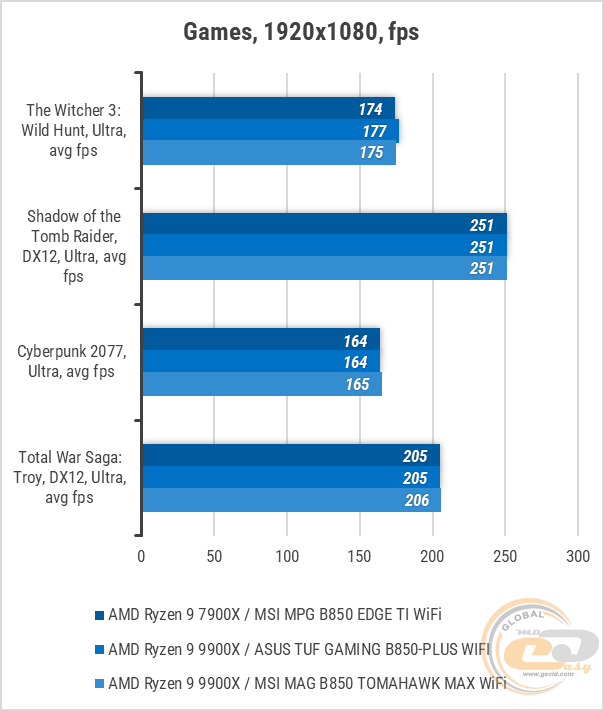

Традиционно мы прогнали этот камень без разгона в нескольких бенчмарках, чтобы в дальнейшем оценить эффект от оптимизации.

Как раз к ней и переходим. После установки лимита критической температуры на уровне 85°C, выбрав пункт Set Thermal Point 85 в BIOS, в FPU Stress test частота процессора оставалась примерно на том же уровне — 4,88-5,1 ГГц при заметно меньшем нагреве и энергопотреблении. В тестах это даже прибавило до 6% производительности по сравнению с номиналом.

А вот при выборе в BIOS пункта «PBO Enable» никакого дополнительного прироста производительности получить не удалось.

Для ручного разгона множитель был выставлен на 54, что является эквивалентом частоты 5,4 ГГц. С такими настройками сборка без проблем прошла тесты Geekbench 6.3 и Cinebench R23. Максимальный прирост составил 10% в многопоточном тесте Cinebench. В Geekbench многопоточная производительность осталась на том же уровне, а в однопоточных тестах даже присутствует падение производительности на 3-4%.

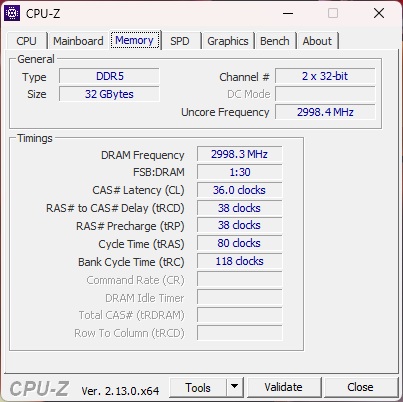

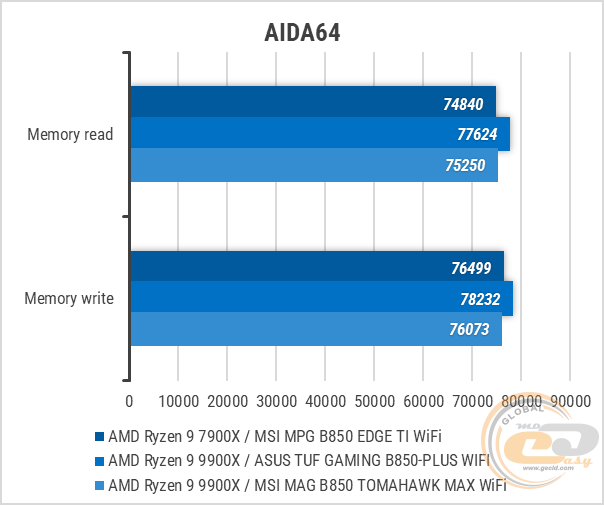

Набор из пары 16-ГБ модулей оперативной памяти DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) при тестировании удалось запустить в режиме EXPO-профиля DDR5-6000 МТ/с. Без смены таймингов и напряжения они заработали и на DDR5-6200.

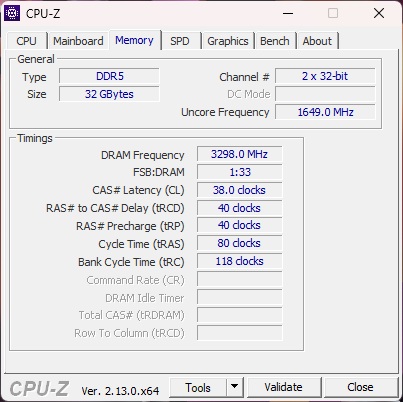

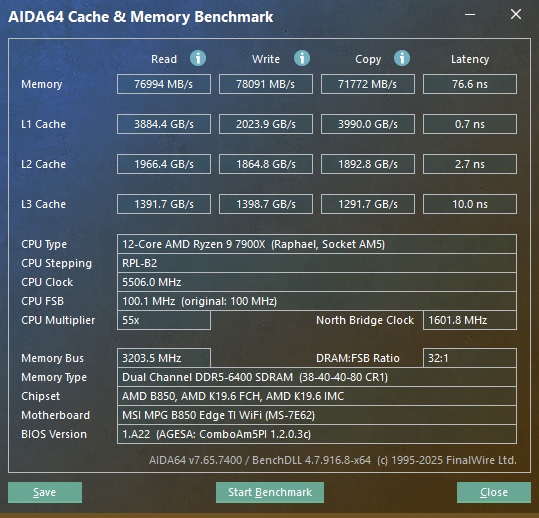

После повышения каждого из таймингов на 2 до 38-40-40-82 и напряжения до 1,38 В модули стабильно заработали в режиме DDR5-6400. Благодаря этому скорость растет на 2-4%, а латентность – всего лишь на 1,5%.

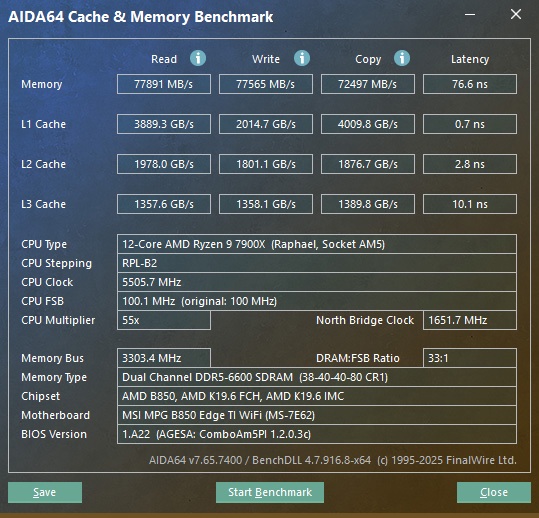

При аналогичных таймингах и напряжениях нам был доступен режим DDR5-6600. В этот раз прирост производительности составил 1-5%.

Тестирование

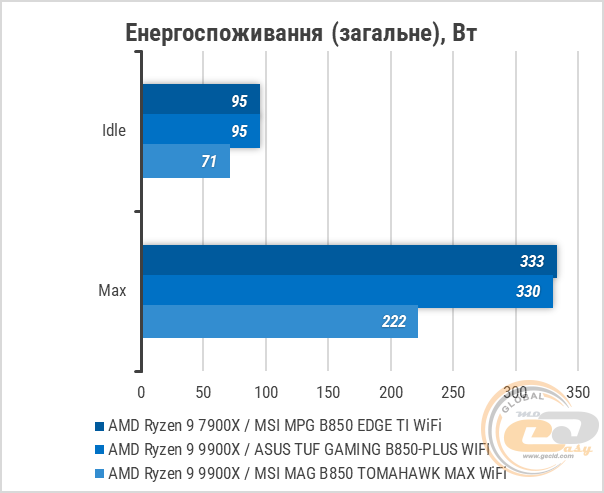

Со стабильностью работы платы MSI MPG B850 EDGE TI WIFI все в полном порядке – она без труда прошла все наши тесты.

Тестирование звукового тракта на основе кодека Realtek ALC4080

Отчет о тестировании в RightMark Audio Analyzer:

Режим работы: 16-bit, 48 kHz

Параметр	Значение	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02, -0.18	Очень хорошо
Уровень шума, дБ(А)	-81.9	Хорошо
Динамический диапазон, дБ(А)	97.3	Отлично
Гармонические искажения, %	0.0096	Очень хорошо
Интермодуляционные искажения + шум, %	0.012	Очень хорошо
Взаимопроникновение каналов, дБ	-97.4	Отлично
Интермодуляция на 10 кГц, %	0.010	Очень хорошо
Общая оценка		Очень хорошо

Режим работы 24-bit, 96 kHz

Параметр	Значение	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02, -0.18	Очень хорошо
Уровень шума, дБ(А)	-93.3	Очень хорошо
Динамический диапазон, дБ(А)	106.7	Отлично
Гармонические искажения, %	0.0095	Очень хорошо
Интермодуляционные искажения + шум, %	0.0094	Очень хорошо
Взаимопроникновение каналов, дБ	-104.3	Отлично
Интермодуляция на 10 кГц, %	0.0086	Очень хорошо
Общая оценка		Очень хорошо

Аудиокодек Realtek ALC4080 не является топовым решением. Впрочем, он показывает очень хорошие результаты, благодаря чему большинство пользователей не испытывает потребности в установке дискретной звуковой карты.

Итоги

Материнская плата MSI MPG B850 EDGE TI WIFI явно ориентирована на тех, кто ищет эстетичное дизайнерское решение, которое станет украшением системы в светлых тонах. Дополнительную привлекательность добавляет подсветка фирменного логотипа на кожухе интерфейсной панели.

К тому же сюда можно установить любой процессор из серий AMD Ryzen 7000/8000/9000 – этому способствует наличие 14+2+1 фаз питания и отличное охлаждение VRM. Учитывая цену платы более $300, целесообразно использовать процессоры уровня Ryzen 7 с приставкой «X3D» или Ryzen 9.

Что касается функционального наполнения, то оно практически идентично протестированной нами ранее MSI MAG B850 TOMAHAWK MAX WIFI. Так, здесь есть три разъема PCI Express и четыре слота для M.2-накопителей, некоторые с поддержкой современного PCIe 5.0, Wi-Fi 7 с тремя частотными диапазонами и выносной антенной, 5-гигабитный LAN, и это еще не полный перечень возможностей. Поэтому, MSI MPG B850 EDGE TI WIFI – это пример удачного сочетания привлекательного дизайна и богатой современной функциональности.

Достоинства:

• 14(80 А) + 2(80 А) + 1(80 А) подсистема питания процессора и качественная элементная база;
• эффективное охлаждение;
• возможность разгона процессора и памяти;
• усиленный слот для видеокарты с поддержкой шины PCI Express 5.0 и механизмом быстрого извлечения;
• возможность установки до 256 ГБ ОЗУ с частотой до 8400+ МГц;
• поддержка четырех слотов M.2 Socket 3, в том числе двух PCIe 5.0;
• 5-гигабитный LAN-контроллер;
• модуль беспроводных интерфейсов Wi-Fi 7 и Bluetooth 5.4;
• возможность обновления BIOS с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
• четыре колодки для реализации подсветки;
• восемь коннекторов для подключения вентиляторов и СЖО;
• качественная аудиоподсистема;
• широкий набор портов на интерфейсной панели;
• наличие диагностических индикаторов и дисплея для отображения кода ошибки;
• привлекательный дизайн в белом с подсветкой логотипа над интерфейсной панелью.

Особенности:

• определенные ограничения при использовании процессоров Ryzen 8000;
• для замены батарейки CMOS придется снимать радиатор чипсета.

Автор: Олесь Пахолок

Выражаем благодарность компании  MSI за предоставленную для тестирования материнскую плату.
