Обзор и тестирование материнской платы MSI MPG Z390 GAMING PLUS: только самое необходимое

После знакомства с флагманским чипсетом Intel Z390 и новинками от ASUS и GIGABYTE пришло время оценить пополнение в игровой линейке MSI, которая немного изменила свое название. Ранее игровые платы от тайваньского производителя распределялись между тремя сериями: Arsenal GAMING, Performance GAMING и Enthusiast GAMING. Каждая из них предназначена для определенного ценового сегмента − начального, среднего и высокого соответственно. Однако компания MSI решила отказаться от таких длинных названий, сократив их до аббревиатур MAG (MSI Arsenal GAMING), MPG (MSI Performance GAMING) и MEG (MSI Enthusiast GAMING).

MSI MPG Z390 GAMING PLUS

Первой к нам на тестирование попала модель MSI MPG Z390 GAMING PLUS, которая относится к среднеценовому сегменту. Но пока она является самой доступной моделью компании среди плат формата ATX, относящихся к игровым линейкам. Давайте же выясним, что предлагает MSI в ценовом диапазоне $170.

Спецификация

Модель

MSI MPG Z390 GAMING PLUS

Чипсет

Intel Z390

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколения для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4400 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

1 x M.2 для модуля беспроводных интерфейсов (не входит в комплект)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC892

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

5 x разъемов подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

6 x аудиопортов

Внутренние порты I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

MSI
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

MSI MPG Z390 GAMING PLUS MSI MPG Z390 GAMING PLUS

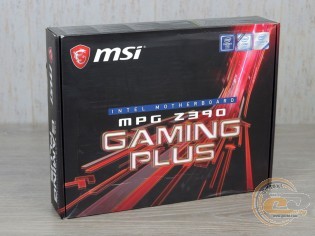

Новинка поставляется в картонной упаковке с красочным оформлением в темно-красных тонах и отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

MSI MPG Z390 GAMING PLUS

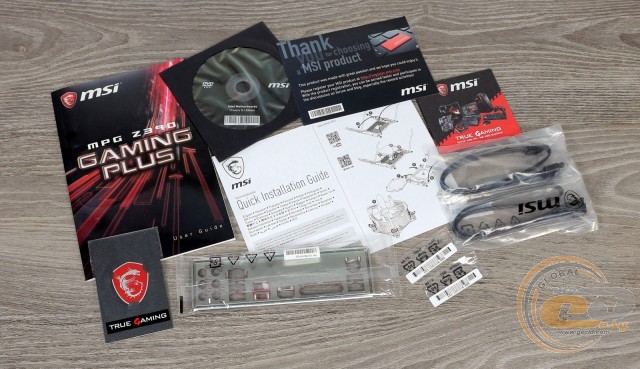

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • комплект бумажной документации;
  • заглушку интерфейсной панели;
  • два SATA-шлейфа;
  • набор винтиков для M.2-накопителей.

Дизайн и особенности платы

MSI MPG Z390 GAMING PLUS

В основе MSI MPG Z390 GAMING PLUS лежит печатная плата формата ATX (305 х 244 мм) черного цвета немного нестандартной формы. Похожий вырез в области портов SATA мы уже неоднократно встречали в платах серии ASUS TUF Gaming.

Оформление новинки выполнено в темно-красных тонах, и явно должно прийтись по вкусу любителям корпусов с прозрачной боковой панелью. От вычурной подсветки решили отказаться, однако не стоит расстраиваться, ведь в наличии есть пара колодок для светодиодных лент.

MSI MPG Z390 GAMING PLUS

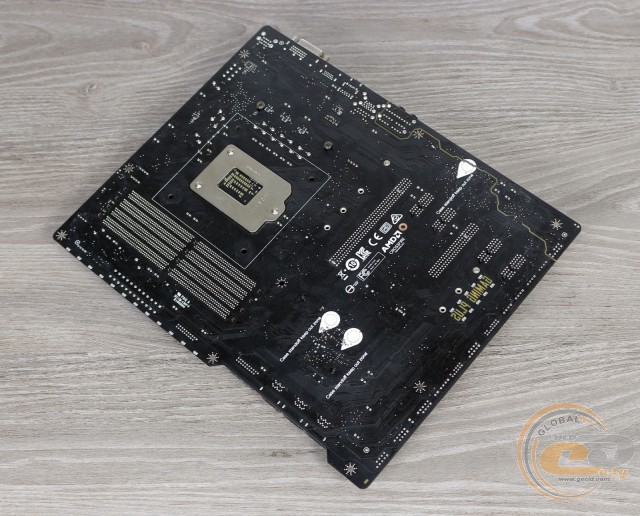

На обратной стороне печатной платы можно отметить опорную пластину процессорного разъема. Радиатор на элементах подсистемы питания надежно зафиксирован при помощи винтов, а для фиксации охладителя на чипсете используются пластиковые клипсы.

MSI MPG Z390 GAMING PLUS

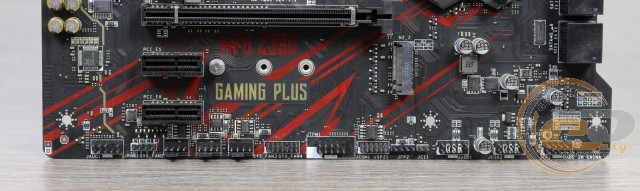

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, две колодки подключения передней панели, порты COM и TPM, колодка для светодиодной ленты, три разъема подключения системных вентиляторов, а также две колодки для подключения интерфейсов USB 2.0. Всего на MSI MPG Z390 GAMING PLUS силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.1 Gen 1, то их также шесть: четыре внутренних и два внешних.

MSI MPG Z390 GAMING PLUS

MSI MPG Z390 GAMING PLUS

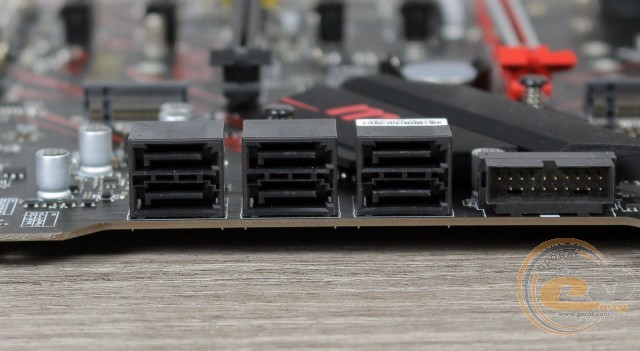

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с.

В связи с недостатком свободных чипсетных линий, слот M.2 Socket 3(«M2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA2»). Поэтому при установке M.2 SATA-накопителя он будет недоступен. В свою очередь второй слот M.2 Socket 3(«M2_2») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA5» и «SATA6»).

MSI MPG Z390 GAMING PLUS

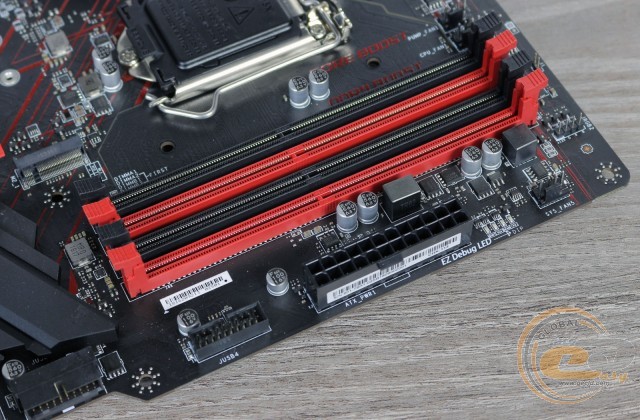

Системная плата MSI MPG Z390 GAMING PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4400 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим пару колодок для подключения выносных панелей с портами USB 3.1 Gen 1.

MSI MPG Z390 GAMING PLUS

MSI MPG Z390 GAMING PLUS

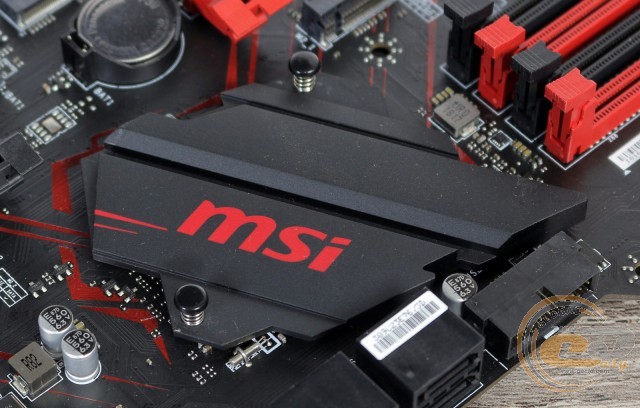

Система охлаждения состоит из пары алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z390, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 31,2°C (при разгоне – 31,6°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 48°C (при разгоне – 52°C);
  • полевые транзисторы без радиатора – 60,7°C (при разгоне – 69,1°C);
  • дроссели – 54,5°C (при разгоне – 64,1°C).

Как видим, эффективность охлаждения находится на хорошем уровне, и переживать по поводу перегрева ключевых компонентов подсистемы питания не придется.

MSI MPG Z390 GAMING PLUS

MSI MPG Z390 GAMING PLUS

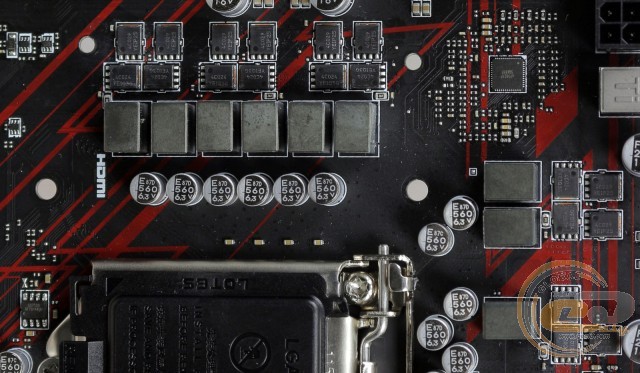

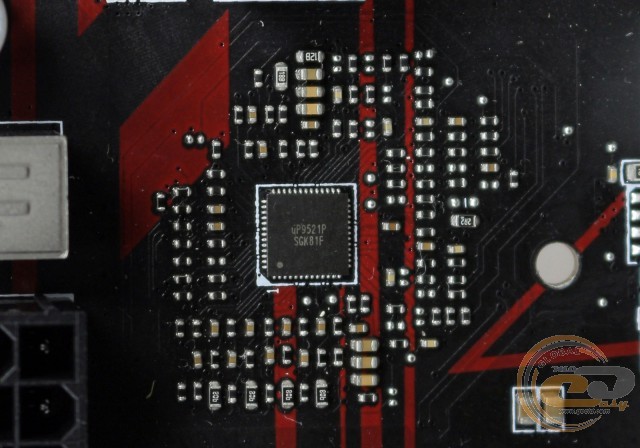

Питание процессора осуществляется по 9-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и полевые транзисторы On Semiconductor NTMFS4C024N и NTMFS4C029N. Сам преобразователь основан на цифровом ШИМ-контроллере uP9521P.

MSI MPG Z390 GAMING PLUS

Для расширения функциональности материнской платы MSI MPG Z390 GAMING PLUS есть шесть слотов:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

Благодаря поддержке технологии AMD CrossFireX можно организовать графическую подсистему из двух видеокарт, однако схема их работы (x16 + x4) не будет оптимальной. Верхний слот PCI Express 3.0 x16 предлагает усиленную конструкцию, поэтому без проблем выдержит даже самую габаритную видеокарту.

Между двумя разъемами PCI Express x16 находится слот M.2 Socket E для установки модуля беспроводных интерфейсов Intel Wireless-AC (CNVi), но его придется покупать отдельно.
