Обзор и тестирование материнской платы MSI P55A-GD65

07-11-2010

В ассортименте каждого производителя компьютерных комплектующих имеются дорогостоящие решения, наделенные максимальным набором полезных функций. К сожалению, высокий функционал повышает цену продукта, делая его менее доступным для широких масс. Поэтому в «арсенале» производителей есть компромиссные или удешевленные варианты «топовых» решений, с тем же богатым набором возможностей, но лишенные некоторых специфических функций, присущих только наиболее дорогостоящим продуктам. Рассматриваемая сегодня материнская плата MSI P55A-GD65 является доступной альтернативой более дорогому решению MSI P55-GD85. Героиня настоящего обзора имеет в основе тот же дизайн печатной платы и основной функционал. В частности она так же использует высоконадежную систему питания процессора и снабжена поддержкой интерфейсов SATA 6.0 ГБ/с и USB 3.0, для достижения максимальной пропускной способности которых на плате имеется мультипликатор линий PCI-E - чип PLX PEX8608. Если говорить об оверклокерских функциях, здесь так же имеется достаточное их количество. Однако в этой области уже заметно некоторое упрощение платы, а именно, она лишена контактных площадок для замеров напряжений, которые есть у более дорогой MSI P55-GD85. Продолжая тему упрощений, отметим отсутствие поддержки NVIDIA SLI и второго LAN-контроллера. По большому счету, упрощения на этом заканчиваются, и нельзя сказать, что в итоге, материнская плата MSI P55A-GD65 потеряла что-то важное. Она по-прежнему может стать высокофункциональной основой для мощного мультимедийного компьютера и при этом будет гораздо дешевле «топового» варианта. Чтобы составить более полное впечатление о данном продукте, давайте прейдем к детальному знакомству с материнской платой MSI P55A-GD65.

MSI P55A-GD65

Спецификации материнской платы MSI P55A-GD65:

Производитель	MSI
Модель	P55A-GD65
Чипсет	Intel P55 Express
Процессорный разъем	LGA 1156
Поддерживаемые процессоры	Intel Core i3 / i5 / i7
Системная шина (QPI)	До 6,4 ГТ/с
Используемая память	DDR3 2133/2000/1600(O.C.)/1333/1066 МГц
Поддержка памяти	4 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти. Двухканальная архитектура памяти. Поддержка памяти ECC.
Слоты расширения	2 x PCI Express 2.0 x16 (16 линий всего) 2 x PCI 2 x PCI Express x1
Дисковая подсистема	Чипсет Intel P55: 6 x SATA 3.0 Гб/с с поддержкой SATA RAID 0, 1, 5, 10 Чип JMicron JMB363: 1 x UltraDMA 133/100/66 для подключения 2 РАТА устройств 1 x SATA 3 Гб/с 1 x eSATA 3 Гб/с Marvell SE9128: 2 х SATA 6.0 Гб/с, поддержка SATA RAID 0, 1 Чип NEC D720200F1: 2 x USB 3.0
LAN	Сетевой LAN-контроллер Realtek 8111DL (10/100/1000) Мбит/с
Звуковая подсистема	8-канальный High-Definition Audio кодек Realtek ALC889
Питание	24-контактный разъем питания ATX 8-контактный ATX12V разъем питания
Охлаждение	Алюминиевый радиатор на чипсете, алюминиевый на силовых элементах стабилизатора питания процессора
Разъемы для вентиляторов	1 x CPU 4 x корпусных вентиляторов
Внешние порты I/O	1 x PS/2 (клавиатура) 1 x PS/2 (мышь) 1 x кнопка Clear CMOS 1 x порт LAN (RJ45) 1 x оптический выход S/PDIF 1 x коаксиальный выход S/PDIF 5 x USB 2.0/1.1 2 x USB 3.0/2.0 1 x eSATA / USB Combo порт 1 x IEEE1394 порт 8-канальный аудио выход
Внутренние порты I/O	3 x USB 2.0/1.1 1 x S/PDIF выход 7 x SATA 3.0 Гб/с 2 x SATA 6.0 Гб/с 1 x IDE 1 x IEEE 1394a 1 x TPM 1 x OC Genie кнопка 1 x сенсорная кнопка Power 1 x сенсорная кнопка Reset 2 x кнопки Direct OC разъем датчика открытия корпуса Аудио разъемы передней панели Разъем системной панели
BIOS	AMI BIOS PnP 1.1
Фирменные технологии	Military Class Active Phase Switch DrMOS OC Genie DirectOC M-Flash
Комплектация	Руководство пользователя 2 x SATA кабеля 1 x SATA кабеля питания Набор M-Connectors Заглушка интерфейсной панели Диск с драйверами и утилитами
Форм-фактор, размеры, мм	ATX 305 x 244
Сайт производителя	http://ua.msi.com/ Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на MSI P55A-GD65

MSI P55A-GD65

Материнская плата MSI P55A-GD65 упакована в строгую белую картонную коробку с оранжевыми акцентами. На лицевой стороне упаковки, помимо обозначения модели материнской платы, приводится информация о некоторых важных ее особенностях: поддержке стандартов SATA 6.0 ГБ/с и USB 3.0, использования элементной базы Military Class, наличии технологии авторазгона OC Genie и поддержке ATI CrossFireX.

MSI P55A-GD65

На обратной стороне упаковки информация об особенностях MSI P55A-GD65 приводится в расширенном виде: здесь присутствует краткая спецификация материнской платы, небольшие превью к каждой из реализованных технологий, логотип принадлежности данного решения к серии для геймеров и фотография портов ввода/вывода.

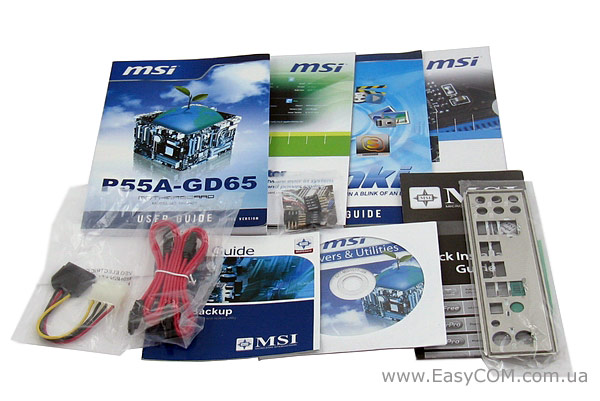

В комплект поставки материнской платы MSI P55A-GD65 входят:

руководство пользователя;
2 x SATA кабеля;
1 x SATA кабель питания;
Набор M-Connectors;
Заглушка интерфейсной панели;
Диск с драйверами и утилитами.

Весьма скромная комплектация для такого богатого функциями продукта. Но не будем забывать, что скромный комплект поставки обусловлен экономическими соображениями, здесь просто есть все для сборки ПК и начала работы, но не более.

MSI P55A-GD65

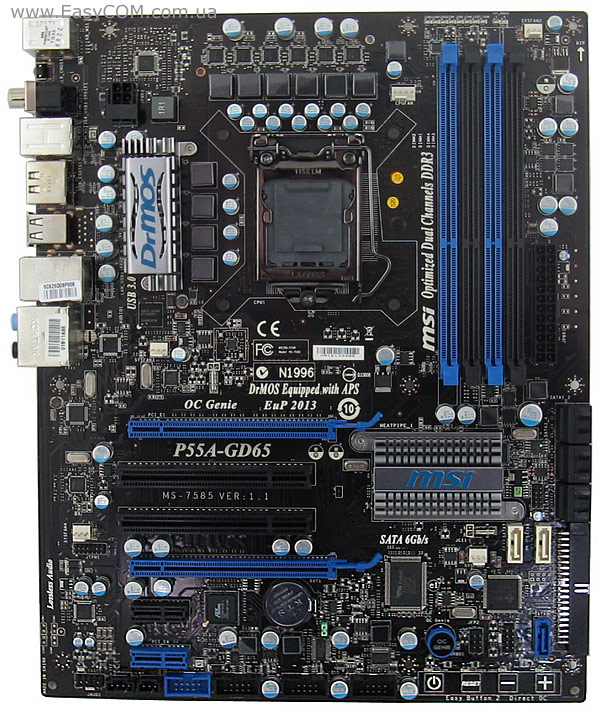

Отличий в дизайне PCB материнской платы MSI P55A-GD65 от более дорогостоящего решения MSI P55-GD85, на основе которой построена исследуемая плата, минимум. Фактически, это только лишь упрощенная система охлаждения MSI P55A-GD65 и отсутствие контактных площадок для замера напряжений. Здесь используется всего два радиатора - отсутствует радиатор на втором ряду микросхем DrMOS. Из особенностей компоновки печатной платы отметим наличие чипа PLX PEX8608 (находится рядом с черным портом PCI Express x1), который является мультипликатором линий PCI-E. Он обеспечивает максимальную пропускную способность для примененных на плате интерфейсов USB 3.0 и SATA 6 ГБ/с. Наличие устаревшего порта IDE также можно назвать особенностью данной платы, так как многие современные материнские платы им уже не комплектуются. Не самым приятным моментом является расположение основного 24-контактного разъема питания – он расположен слишком близко к слотам оперативной памяти. Также два разъема SATA 6.0 ГБ/с, скорее всего, окажутся перекрыты в случае установки на плату второй крупногабаритной видеокарты. На нижнем крае печатной платы можно заметить кнопку авторазгона системы OC Genie и четыре сенсорные кнопки: Power, Reset и кнопки повышения или понижения базовой тактовой частоты процессора.

MSI P55A-GD65

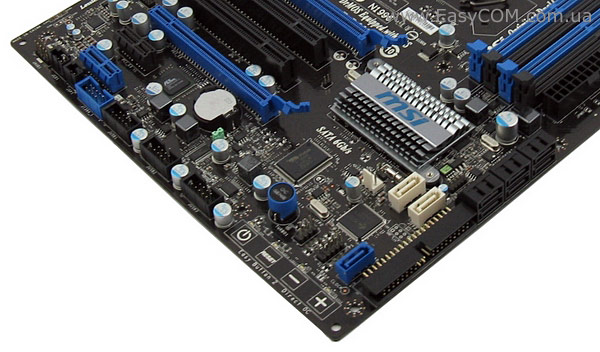

Возможности чипсета Intel P55 Express предполагают поддержку шести портов SATA 2.0 с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 10. Ввиду того, что на материнской плате MSI P55A-GD65 присутствуют два порта USB 3.0, количество портов USB 2.0 было сокращено до 12, хотя сам чипсет Intel P55 Express поддерживает до 14 портов USB 2.0. Кроме того, данная материнская плата обеспечивает поддержку стандарта SATA 6.0 Гб/с, который реализован посредством контроллера Marvell 88SE9128, что дает пользователю два таких порта.

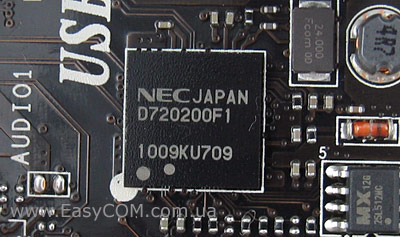

Высокоскоростной интерфейс USB 3.0 на данной материнской плате реализует чип NEC D720200F1, который управляет двумя такими портами.

MSI P55A-GD65

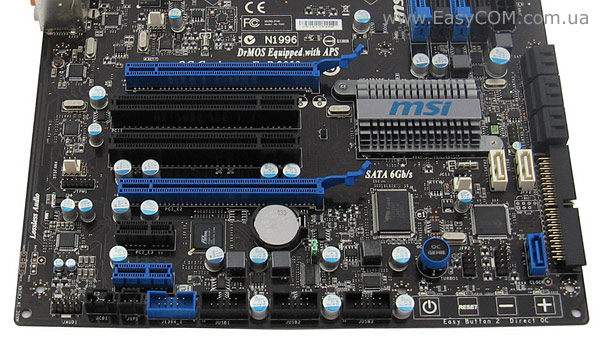

Материнская плата MSI P55A-GD65 имеет шесть слотов расширения. Они распределены следующим образом: PCI Express x16, 2 x PCI, PCI Express x16, 2 x PCI Express x1. На оба слота PCI Express x16 приходится 16 линий, и при установке на плату второй видеокарты они переходят в режим x8 + x8. При всем этом, слоты PCI Express x16 достаточно удалены друг от друга, что позволяет беспрепятственно использовать крупногабаритные видеокарты в связке. К сожалению, на данной материнской плате можно объединять только видеокарты ADM/ATI посредством технологии ATI CrossFire X, т.к. поддержка NVIDIA SLI здесь отсутствует.

MSI P55A-GD65

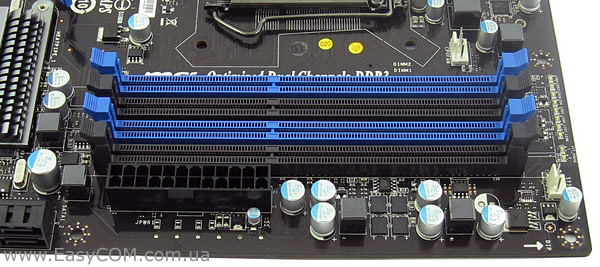

На материнской плате MSI P55A-GD65 установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3, максимальный объем которой ограничен 16 ГБ. Максимально возможная гарантированная частота оперативной памяти может достигать 2133 МГц в режиме разгона.

MSI P55A-GD65

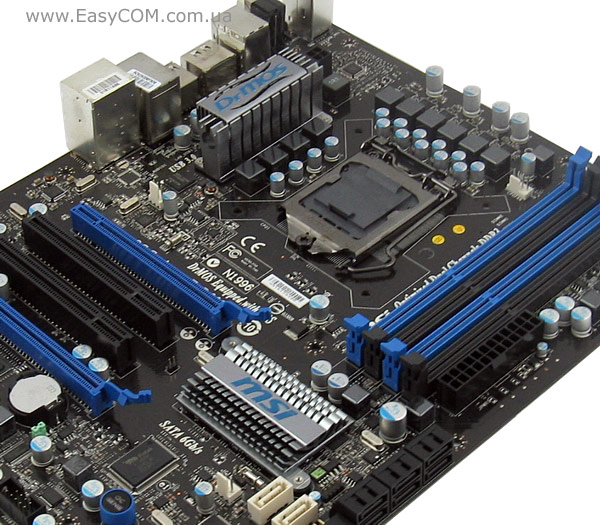

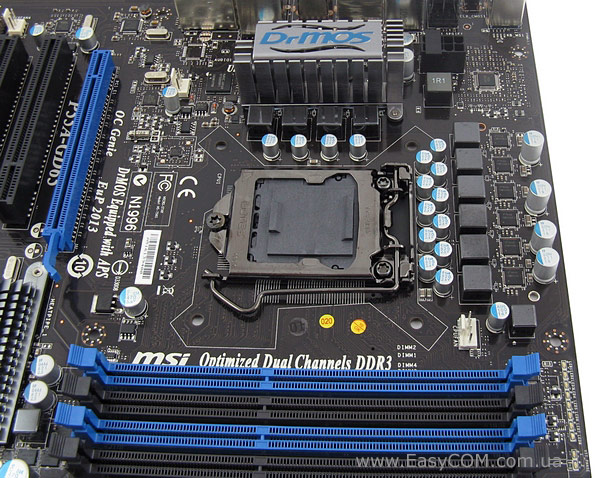

Стабилизатор питания материнской платы MSI P55A-GD65 имеет формулу «8+2» фазы. Восемь фаз питают ядро процессора, еще две снабжают энергией встроенный в процессор контроллер памяти. Фазы питания ядра процессора и встроенного в него контроллера памяти управляются ШИМ-контроллерами производства компании uPI Semiconductor - uP6218AM и uP6212AG соответственно. Узел стабилизатора питания процессора получился мощным, но в то же время экономичным, поскольку в нем используются фирменные микросхемы MSI DrMOS и поддерживается функция APS (Active Phase Switching). Данная функция может отключать незадействованные фазы при малой нагрузке, что позволяет значительно снизить энергопотребление системы, когда от нее не требуется высокая производительность. Проконтролировать количество активных в данный момент фаз стабилизатора питания можно по светодиодным индикаторам, которые расположены на верхней стороне платы, рядом с защелками слотов под оперативную память. Кроме того, узел стабилизатора питания процессора построен с применением качественной элементной базы «Military Class», в состав которой входят: твердотельные конденсаторы, дроссели с ферритовым сердечником, высококачественные твердотельные конденсаторы. Питание процессора, наконец, обеспечивает 8-контактный разъем ATX12V. Все эти особенности позволяют материнской плате быть экономичной и в то же время должны обеспечивать хорошие показатели разгона.

MSI P55A-GD65

Пассивная система охлаждения материнской платы MSI P55A-GD65 включает в себя два алюминиевых радиатора. Это низкопрофильный, но имеющий большую площадь рассеивания радиатор на чипсете и радиатор на части силовых элементов стабилизатора питания процессора. От радиатора на второй части микросхем DrMOS отказались, по всей видимости, из экономических соображений. Радиаторы имеют надежное крепление на винтах, а при продолжительных нагрузках на систему остаются просто теплыми.

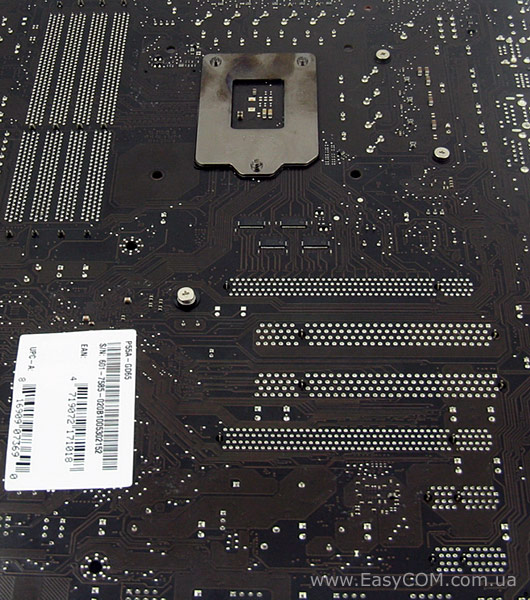

Продолжая тему охлаждения, отметим, что на обратной стороне платы имеется стандартная опорная пластина, которая предотвращает её изгибы при установке процессорных кулеров со стандартным креплением.

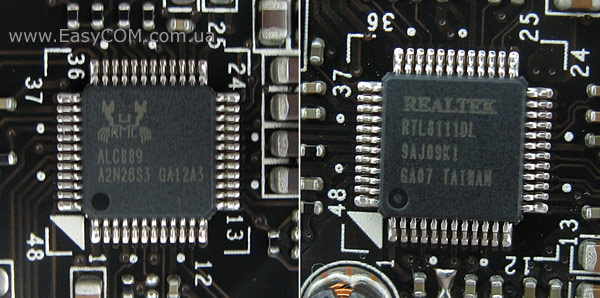

Звуковая подсистема материнской платы MSI P55A-GD65 основана на HDA-кодеке 8-канального звука ALC889, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111DL.

MSI P55A-GD65

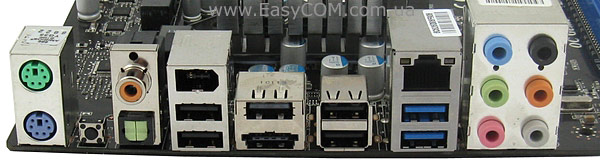

На интерфейсную панель MSI P55A-GD65 выведены следующие порты:

1 x PS/2 (клавиатура);
1 x PS/2 (мышь);
1 x кнопка Clear CMOS;
1 x порт LAN (RJ45);
1 x оптический выход S/PDIF;
1 x коаксиальный выход S/PDIF;
5 x USB 2.0/1.1;
2 x USB 3.0/2.0;
1 x eSATA / USB Combo порт;
1 x IEEE1394 порт;
8-канальный аудио выход.

Все необходимые для повседневной эксплуатации порты присутствуют, плюс кнопка Clear CMOS, которая обнулит настройки BIOS без необходимости открывать корпус, что будет удобно любителям поэкспериментировать с настройками BIOS.

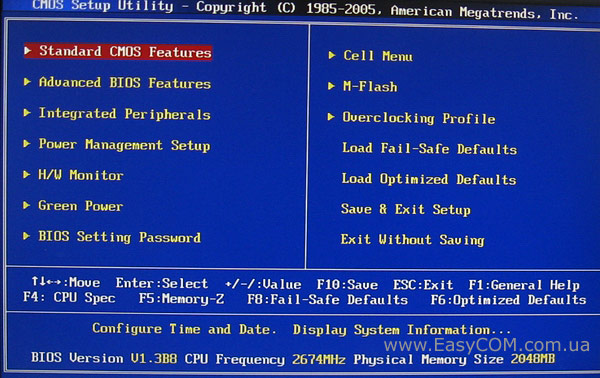

BIOS

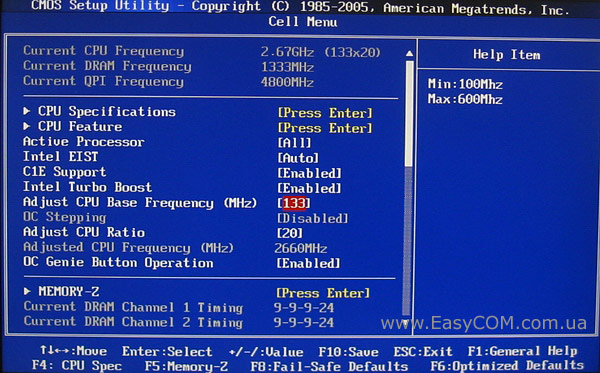

BIOS материнской платы MSI P55A-GD65 разработана на коде AMI и содержит достаточное количество настроек для тюнинга или разгона системы. Все настройки, влияющие на производительность системы, сгруппированы в разделе «Cell Menu».

Поскольку этот раздел достаточно объемный, все доступные для изменения настройки были сведены в таблице ниже для наглядности.

Параметр	Название меню	Диапазон	Шаг
Частота FSB	Adjust CPU Base Frequency	100 - 600 МГц	1 МГц
Множитель шины QPI	QPI Ratio	16; 18; Auto
Настройка таймингов памяти	Advanced DRAM Configuration	CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3
Множитель памяти	Memory Ratio	3, 4, 5, Auto
Контроль амплитуды напряжения процессора	CPU Amplitude Control	700 – 1000 мВ	100 мВ
Контроль амплитуды напряжения шины PCI-e	PCI Express Amplitude Control	700 – 1000 мВ	100 мВ
Частота шины PCI Express	Abjust PCI Express Frequency	90 – 190 МГц	1 МГц
Напряжение питания процессора	CPU Voltage	0,9 – 2,1 В	0,006 В
Напряжение питания контроллера памяти	CPU VTT	0,451 – 2,018 В	0,005 В
Напряжение питания чипсета	PCH	1,00 – 2,40 В	0,01 В
Напряжение питания памяти	DRAM Voltage	0,3 – 2,4 В	0,015 В

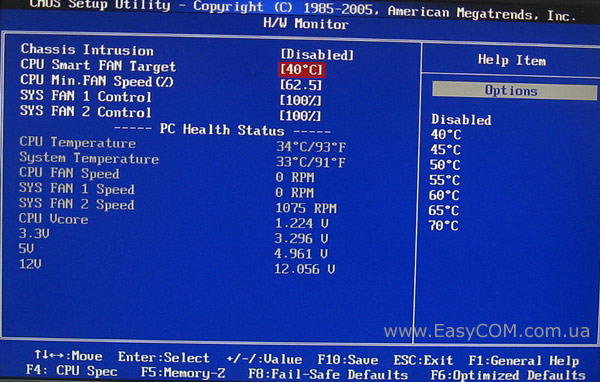

Доступ к системному мониторингу открыт в разделе «H/W Monitor». Здесь можно управлять тремя вентиляторами и наблюдать за текущей скоростью их вращения, а также за температурой процессора и материнской платы и напряжением на ядре процессора, контроллере памяти и линиях питания 3,3В, 5В, 12В.

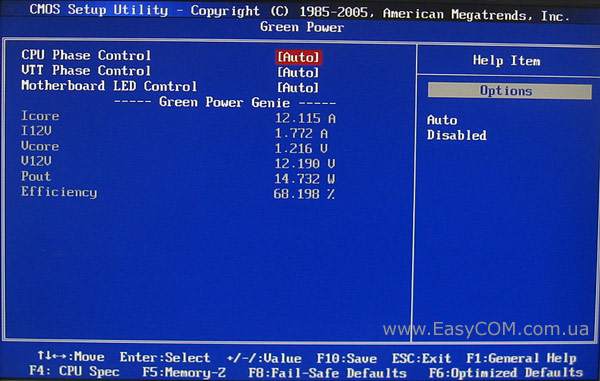

Меню «Green Power» предоставляет доступ к управлению технологией энергосбережения APS. При помощи небольшого монитора можно увидеть ток, потребляемый ядром процессора, напряжение его питания и потребляемую им мощность, а также ток и напряжение на линии 12 В и эффективность работы стабилизатора питания процессора.

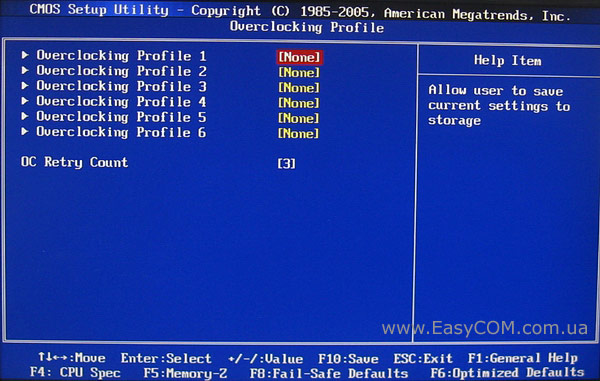

Раздел «Overclocking Profile», наконец, позволяет сохранять до шести различных конфигураций настроек BIOS и быстро между ними переключаться.

Возможности разгона

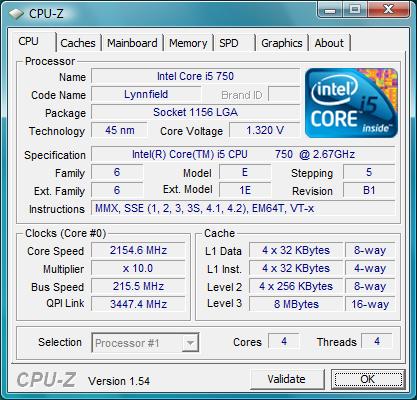

Чтобы выяснить возможности разгона материнской платы MSI P55A-GD65 мы увеличивали частоту системной шины в BIOS. Нам удалось поднять ее значение до 215 МГц, что можно считать хорошим результатом.

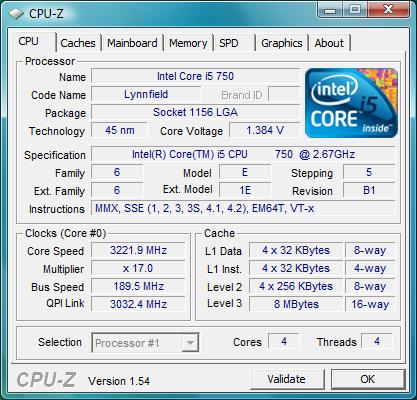

При активизации функции авторазгона «OC Genie», которую можно задействовать нажатием специальной кнопки на самой материнской плате, процессор заработал на частоте 3,2 ГГц, а это плюс 23% к производительности CPU, работающего на штатных частотах. Заметим, что оперативная память при этом подвергается значительному разгону, поэтому если вы собираетесь разгонять систему с помощью данной функции, подбирайте качественные производительные модули.

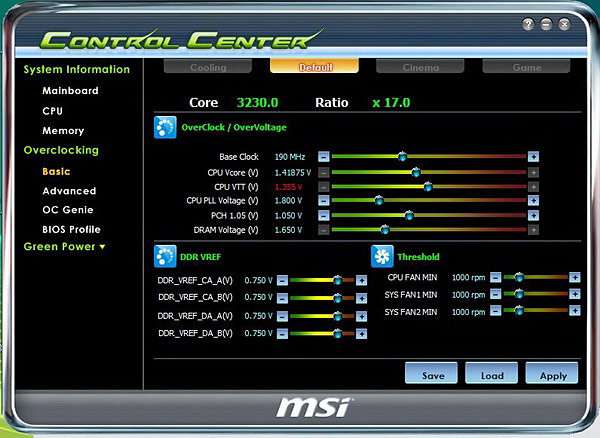

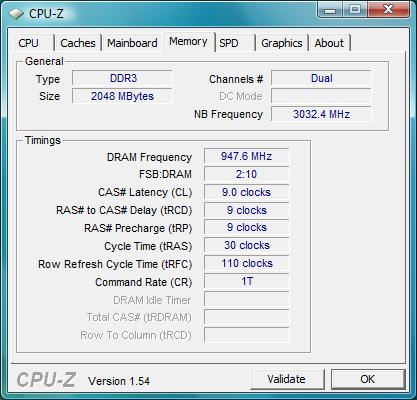

Для удобного мониторинга и управления разгоном из-под операционной системы в комплекте с материнской платой MSI P55A-GD65 поставляется фирменная утилита «Control Center». В ней есть практически все для разгона, правда, после некоторых операций компьютер придется все же перезагружать. На данном скриншоте приведены системные настройки при активации технологии «OC Genie». В частности можно отметить достаточно сильное увеличение напряжения питания ядра процессора. Поэтому эту технологию авторазгона можно рекомендовать только при использовании хорошей системы охлаждения и модулей памяти с напряжением питания 1,65 В.

Тестирование

Для тестирования материнской платы MSI P55A-GD65 использовалось следующее оборудование:

Процессор	Intel Core i5-750 (LGA1156, 2,66 ГГц, L2 1 МБ, L3 8 МБ)
Кулер	Scythe Kama Angle Rev. B
Оперативная память	2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Видеокарта	EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E
Жесткий диск	Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор
Корпус	CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

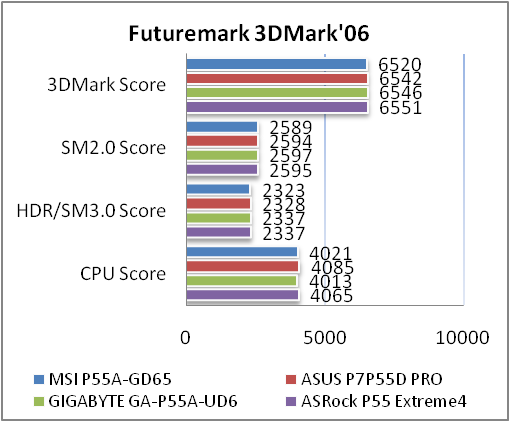

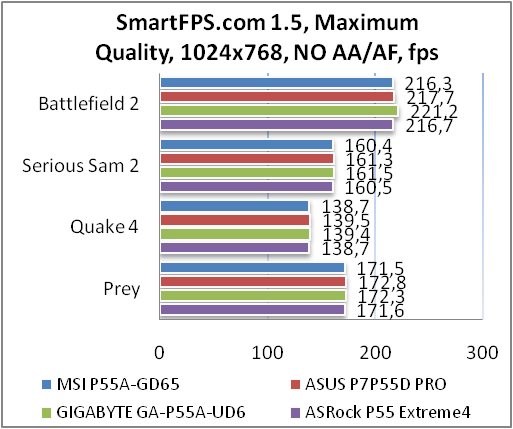

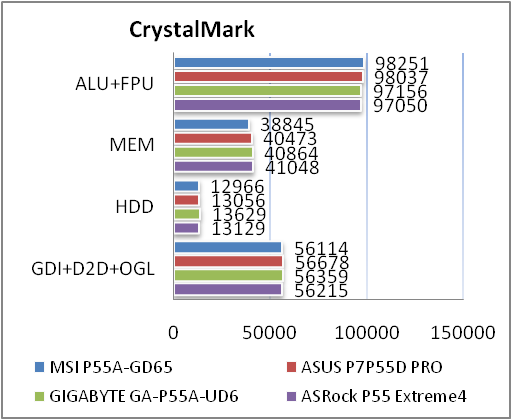

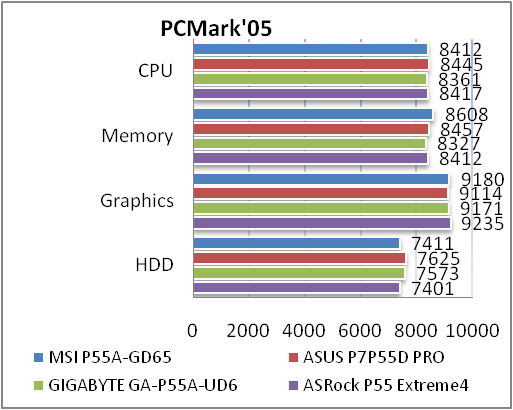

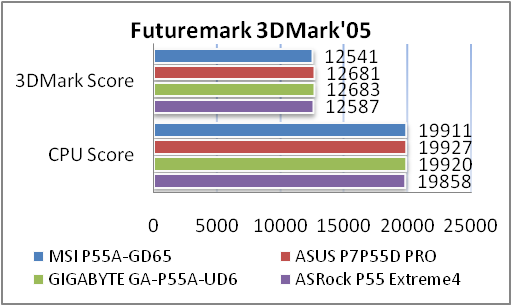

Из результатов тестов можно видеть, что при номинальных режимах работы, материнская плата MSI P55A-GD65 ничем не выделяется при сравнении с решениями подобного класса.

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.16, -0.26	Хорошо
Уровень шума, дБ (А)	-92.3	Очень хорошо
Динамические диапазон, дБ (А)	92.4	Очень хорошо
Гармонические искажения, %	0.129	Средне
Гармонические искажения + шум, дБ(A)	-52.8	Плохо
Интермодуляционные искажения + шум, %	0.256	Средне
Взаимопроникновение каналов, дБ	-91.8	Отлично
Интермодуляции на 10 кГц, %	0.258	Средне
Общая оценка		Хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.09, -0.21	Очень хорошо
Уровень шума, дБ (А)	-95.9	Отлично
Динамические диапазон, дБ (А)	95.9	Отлично
Гармонические искажения, %	0.0034	Очень хорошо
Гармонические искажения + шум, дБ(A)	-85.4	Хорошо
Интермодуляционные искажения + шум, %	0.0064	Отлично
Взаимопроникновение каналов, дБ	-91.8	Отлично
Интермодуляции на 10 кГц, %	0.0052	Отлично
Общая оценка		Отлично

Встроенный аудиокодек Realtek ALC889 получил оценку «отлично», что говорит о его качественной обвязке, а, следовательно, большинство пользователей будут удовлетворены качеством звуковой подсистемы материнской платы MSI P55A-GD65.

Выводы

Материнская плата MSI P55A-GD65 является доступной альтернативой дорогостоящей и высокофункциональной плате MSI P55-GD85. Рассмотренная сегодня плата имеет тот же дизайн PCB, но лишена некоторых специфических функций в экономических соображениях, чтобы сделать продукт доступнее. У платы MSI P55A-GD65 отсутствуют: поддержка NVIDIA SLI, контактные площадки для замеров напряжений, второй LAN-контроллер. Как видим, убраны не такие уж и необходимые функции для повседневной эксплуатации, посетовать можно, разве что, на отсутствие возможности объединить на плате две видеокарты с GPU NVIDIA. В остальном, материнская плата MSI P55A-GD65 остается очень функциональным решением. Она имеет высоконадежную систему питания процессора, поддержку стандартов SATA 6.0 ГБ/с и USB 3.0, для достижения максимальной пропускной способности которых применен чип PLX. Плата снабжена двумя слотами PCI Express x16 и хорошим набором возможностей для разгона. При всем этом покупка материнской платы MSI P55A-GD65 не так сильно облегчит ваш кошелек, что делает ее более подходящим выбором для массового покупателя.
