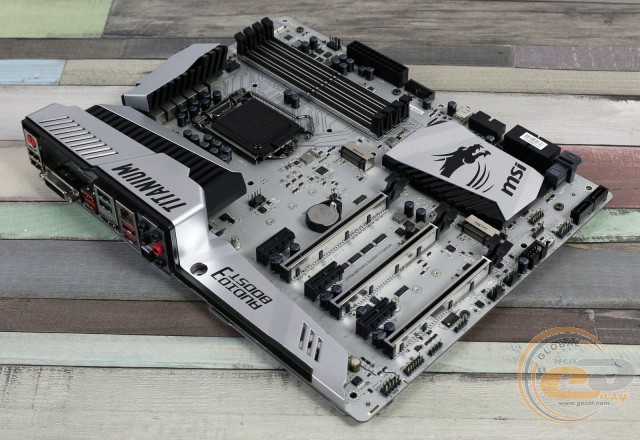

Обзор и тестирование материнской платы MSI Z170A MPOWER GAMING TITANIUM

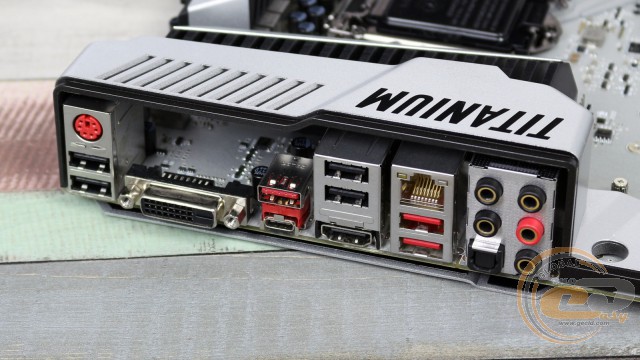

На интерфейсную панель материнской платы MSI Z170A MPOWER GAMING TITANIUM выведены следующие элементы:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x RJ45;
• 1 х USB 3.1 Gen2 Type-A;
• 1 х USB 3.1 Gen2 Type-C;
• 2 x USB 3.1 Gen1;
• 4 x USB 2.0;
• 1 x Optical S/PDIF out;
• 5 x аудиопортов;
• 1 x PS/2 Combo.

Подобную компоновку можно смело назвать отличной, поскольку она обладает большим количеством портов USB (включая два USB 3.1 Gen2), двумя видеовыходами, пятью позолоченными аудиоразъемами для удобного подключения многоканальной акустики, а также поддержкой порта Gaming Device Port для подключения игровых мышек либо клавиатур.

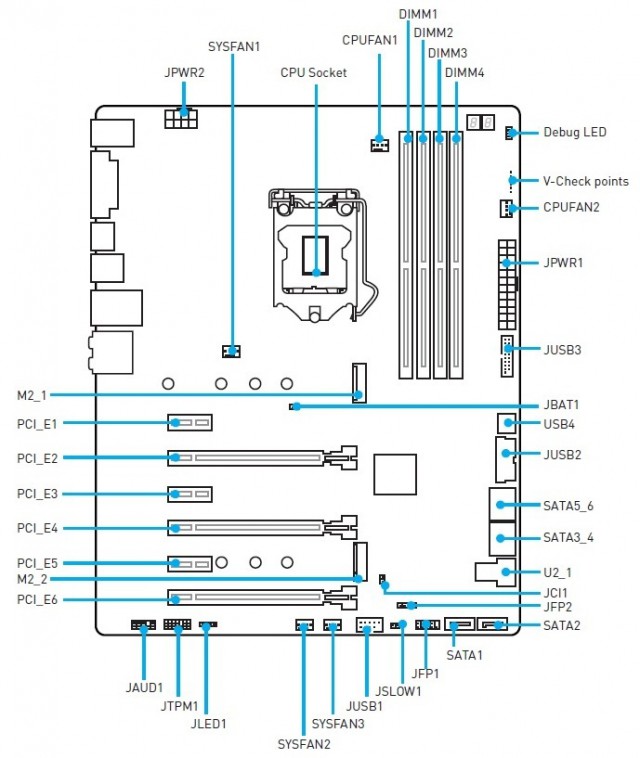

Материнская плата MSI Z170A MPOWER GAMING TITANIUM оснащена пятью 4-контактными разъемами для подключения вентиляторов: два служат для системы охлаждения процессора, а три других предназначены для подключения системных пропеллеров.

UEFI BIOS

В тестируемой модели используется фирменный предзагрузчик ClickBIOS 5 на основе технологии UEFI. Он отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки. Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC», где при необходимости можно получить доступ к регулировке напряжений на различных компонентах. Также поддерживается сохранение пользовательских настроек BIOS в шести различных профилях и возможность загрузки необходимого профиля с USB-накопителя.

В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек. Дополнительно можно следить за напряжением на ядре процессора, модулях памяти и на линиях питания +12В и +5В.

Возможности разгона

По итогам ручного разгона процессора Intel Core i7-6700K, его стабильная рабочая частота составила 4611 МГц при напряжении 1,456 В.

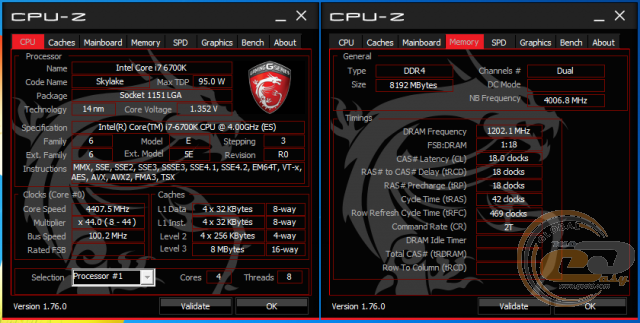

Использование возможностей автоматического разгона при помощи BIOS позволило повысить частоту процессора до 4400 МГц при напряжении 1,352 В, а оперативной памяти − до 2400 МГц.

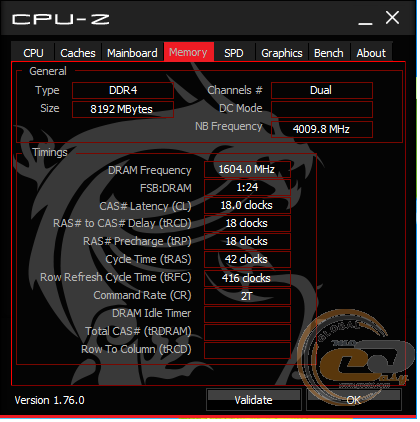

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 запустились на скорости DDR4-3200 МГц.

Тестирование

Для проверки возможностей материнской платы MSI Z170A MPOWER GAMING TITANIUM использовалось следующее оборудование:

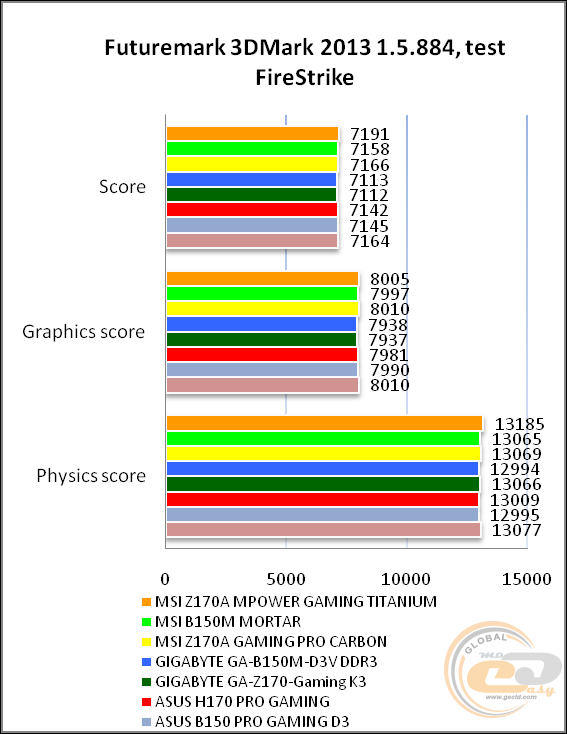

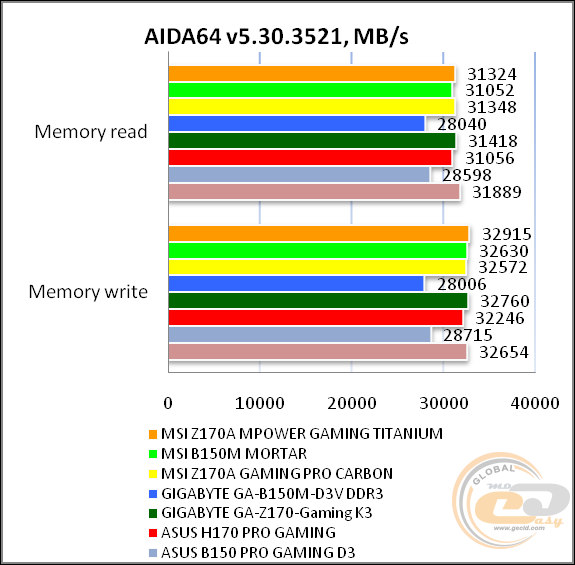

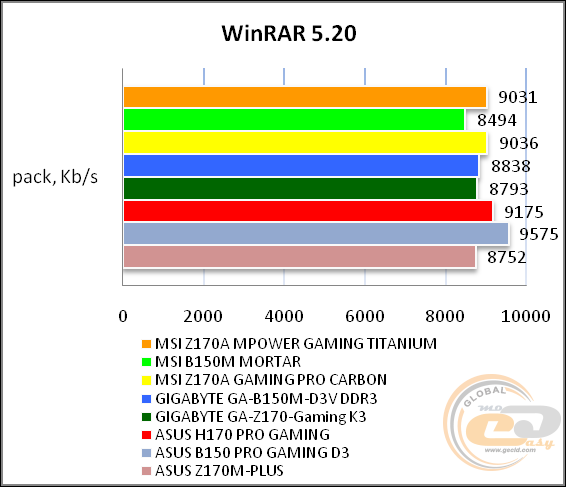

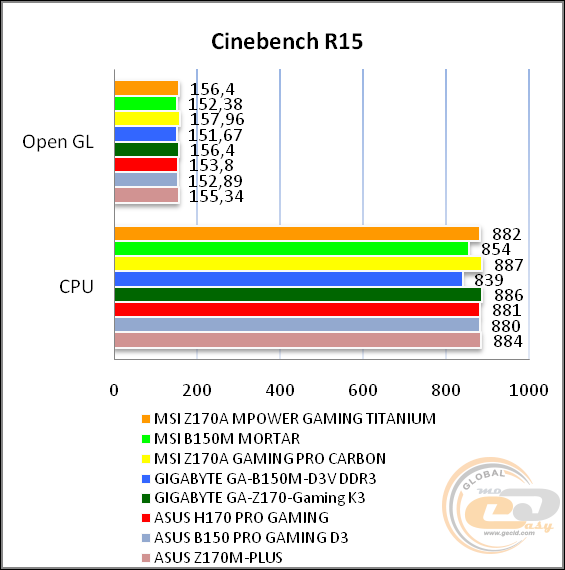

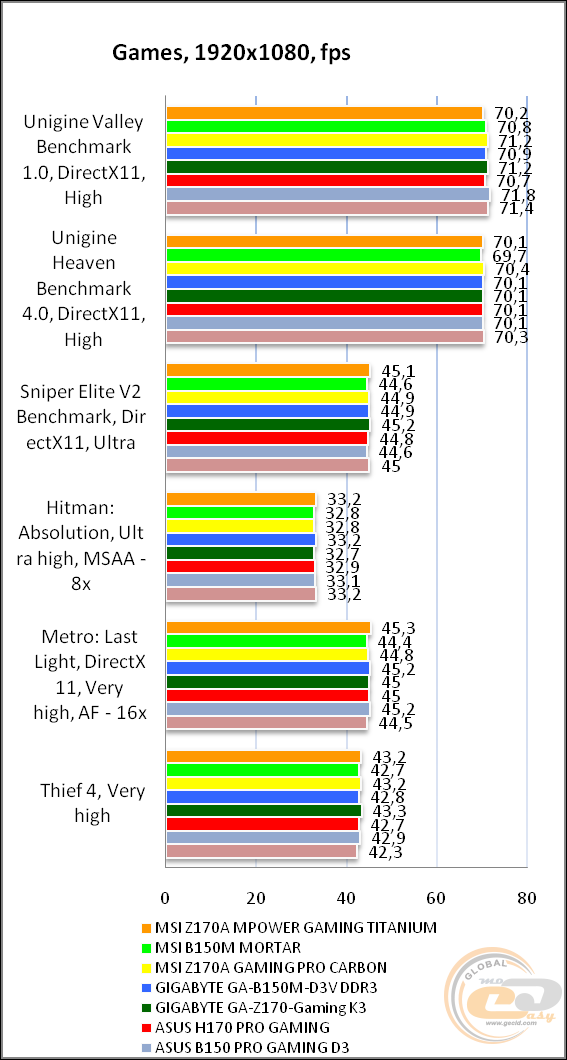

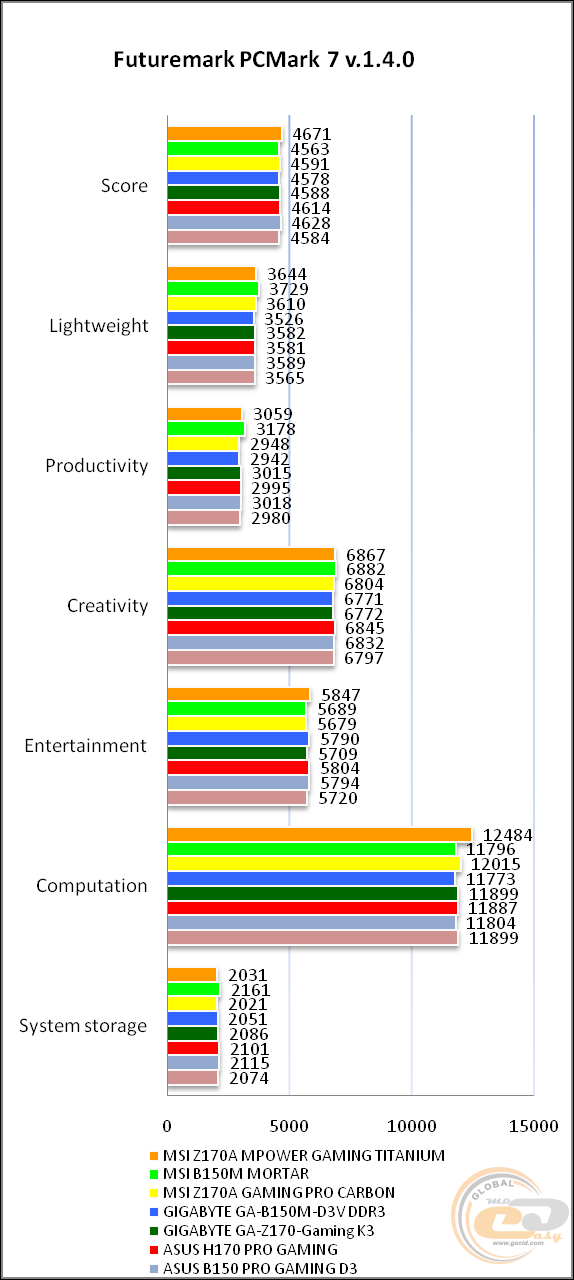

Результаты тестов

Продемонстрированные результаты указывают на высокий уровень качества исполнения новинки. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC1150

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

По традиции отметим хорошее качество аудио, обеспечиваемого звуковой подсистемой на основе фирменного дизайна Audio Boost 3 с флагманским кодеком Realtek ALC1150. Для ценителей же бескомпромиссного звука есть возможность установить дискретную аудиоплату с интерфейсом PCI Express.

Выводы

Фактически материнская плата MSI Z170A MPOWER GAMING TITANIUM является младшей сестрой рассмотренной нами ранее MSI Z170A XPOWER GAMING TITANIUM EDITION. Она предлагает немного упрощенное оснащение, однако и стоит при этом дешевле. И если MSI Z170A XPOWER GAMING TITANIUM EDITION подойдет скорее оверклокерам благодаря наличию большого количества управляющих элементов для упрощения разгона и контроля за системой, то героиня данного обзора выступает отличным вариантом для геймеров, предлагая им симпатичный дизайн и не требуя переплаты за ненужную функциональность.

К основным достоинствам MSI Z170A MPOWER GAMING TITANIUM также можно отнести современное оснащение, которое включает в себя два слота M.2, один U.2 и поддержку USB 3.1 Gen2, возможность установки трех видеокарт, а также удачную конфигурацию интерфейсной панели, хорошую комплектацию и надежную элементную базу MSI Military Class 5.

В итоге ее покупка будет отличным выбором для желающих собрать не только производительный, но и стильный игровой ПК в белом корпусе с прозрачной боковой панелью.

Достоинства:

• улучшенная элементная база для более надежной и стабильной работы материнской платы (Military Class 5);
• усиленная подсистема питания;
• оригинальный и стильный дизайн в белых тонах;
• продуманная компоновка набортных элементов;
• отличная компоновка интерфейсной панели;
• использование усиленных разъемов PCI Express 3.0 x16 для установки массивных видеокарт;
• возможность использования мультиграфических связок;
• наличие сетевого контроллера компании Intel и ПО MSI GAMING LAN Manager для приоритизации трафика;
• поддержка двух интерфейсов USB 3.1 Gen2;
• качественная аудиоподсистема с дизайном Audio Boost 3;
• наличие усилительной пластины на обороте;
• поддержка ряда полезных фирменных технологий и утилит.

Особенности:

• ограничения по одновременному использованию интерфейсов дисковой подсистемы.

Автор: Константин Шорохов

Выражаем благодарность компании MSI за предоставленную для тестирования материнскую плату.
