Обзор и тестирование материнской платы MSI Z170A TOMAHAWK

В одном из предыдущих материалов мы представили материнскую плату MSI Z170A GAMING M5 из линейки MSI Z170 Enthusiast GAMING. Она рассчитана на энтузиастов компьютерных игр и профессиональных геймеров, чему способствует качественная элементная база и хороший разгонный потенциал.

Данный же обзор посвящен модели MSI Z170A TOMAHAWK. Она относится к сегменту MSI Arsenal GAMING, что прекрасно подходит начинающим или казуальным игрокам. Глядя на такое позиционирование, можно ошибочно предположить, что данная материнская плата основана на бюджетных компонентах и не позволит собрать качественный компьютер. При детальном же рассмотрении новинки можно обнаружить усиленную подсистему питания, поддержку DDR4-памяти, хорошую звуковую подсистему и наличие самых современных интерфейсов (USB 3.1 Gen2 и M.2).

Спецификация материнской платы MSI Z170A TOMAHAWK:

Упаковка и комплектация

Материнская плата MSI Z170A TOMAHAWK продается в картонной упаковке, которая стилизована под коробку с военным оборудованием. На ней расположено описание технических характеристик и ключевых технологий: качественной элементной базы Military Class 4, светодиодной индикации для выявления неисправностей EZ Debug LED, подсветки GAMING DNA и улучшенной топологии оперативной памяти DDR4 BOOST.

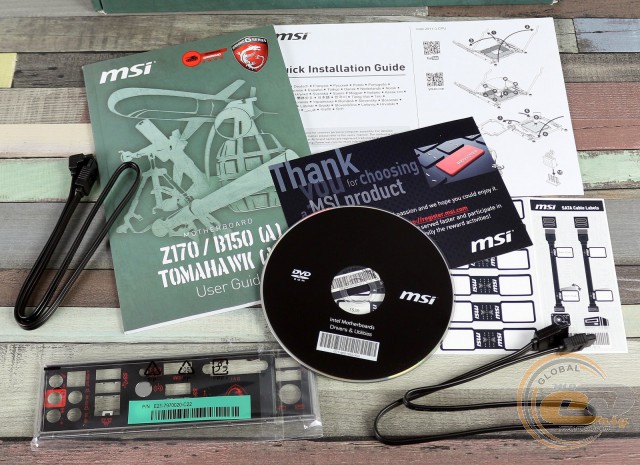

В комплект поставки MSI Z170A TOMAHAWK входят:

• два шлейфа SATA с набором наклеек;
• заглушка интерфейсной панели;
• диск с ПО и драйверами;
• краткая и полная инструкция пользователя.

Дизайн и особенности платы

Печатная плата выполнена в формате ATX (304 x 224 мм) и оформлена в черном цвете с вкраплениями красных и белых элементов. Компоновка всех узлов выполнена вполне удобно. В частности, защелки разъемов памяти установлены только с одной стороны, а установка габаритной видеокарты (даже с трехслотовой системой охлаждения) не перекрывает доступ к коннекторам SATA.

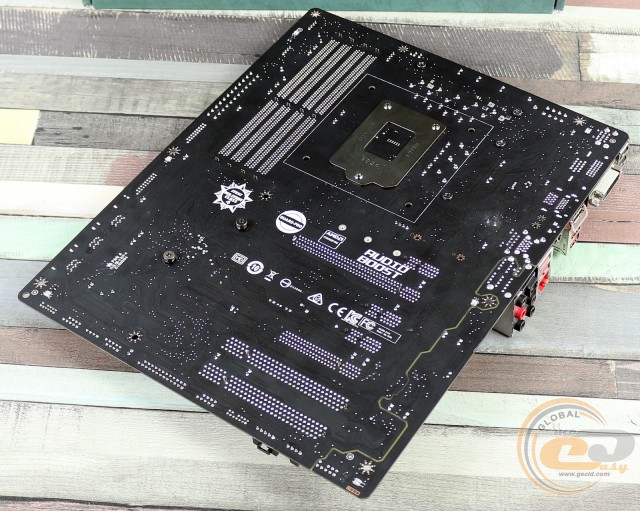

На обратной стороне текстолита расположена опорная пластина, которая предназначена для укрепления процессорного разъема при установке габаритной системы охлаждения. Также отметим, что все радиаторы системы охлаждения закреплены с помощью винтов, что увеличивает надежность крепления и улучшает процесс теплообмена по сравнению с пластиковыми защелками.

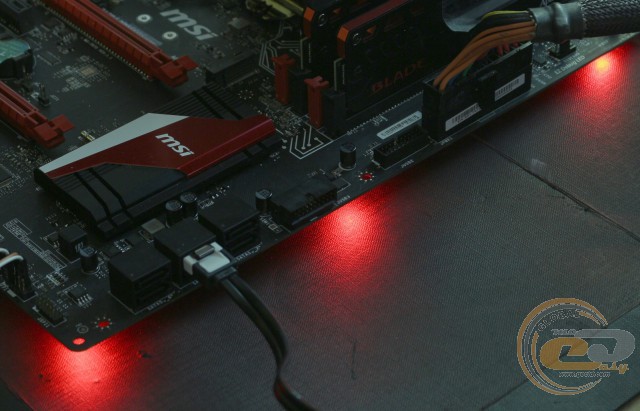

Здесь же установлено шесть красных светодиодов, которые будут оригинально смотреться в компьютерном корпусе с прозрачной боковой крышкой. Присутствует возможность их полного отключения.

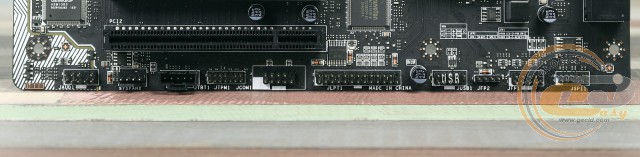

Нижняя часть печатной платы содержит следующие элементы: колодку подключения аудиоразъемов передней панели; разъем для подключения системного вентилятора; порты TPM, COM и LPT, две колодки подключения передней панели и колодку для подключения интерфейсов USB 2.0. Всего на MSI Z170A TOMAHAWK силами чипсета Intel Z170 реализована поддержка четырех портов USB 2.0: двух внутренних и двух на интерфейсной панели.

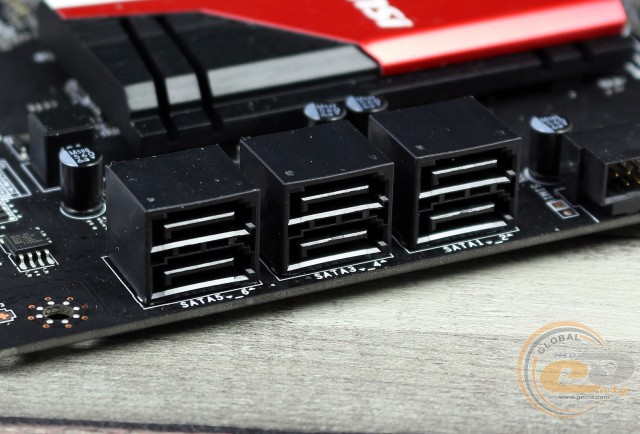

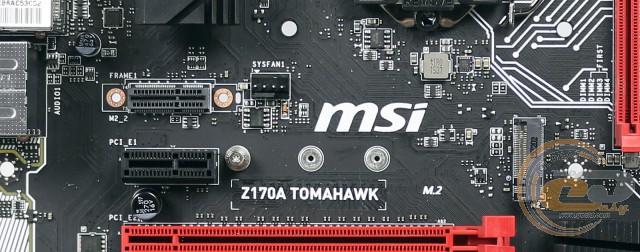

Дисковая подсистема материнской платы состоит из разъема M.2 (поддерживаются SSD длиной 42, 60 и 80 мм) с пропускной способностью до 32 Гбит/с, а также шести портов SATA 6 Гбит/с. Еще один коннектор M.2, который расположен рядом, не предназначен для установки SSD-накопителей, а используется для модулей беспроводной связи.

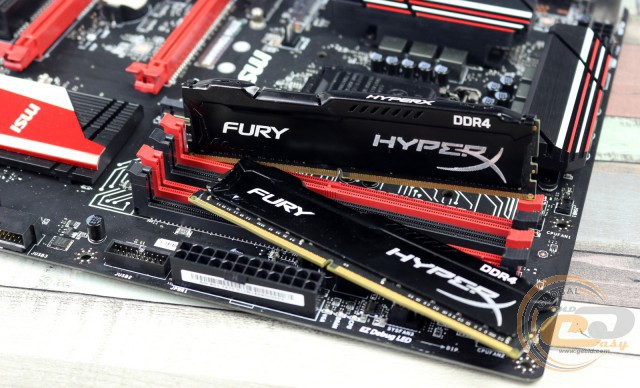

Для установки оперативной памяти формата DDR4 предусмотрено четыре DIMM-слота с поддержкой двухканального режима. Можно использовать планки, работающие на частоте до 3600 МГц, а максимальный объем установленной оперативной памяти может достигать 64 ГБ.

Рядом расположены разъемы для подключения двух дополнительных портов USB 3.1 Gen1, еще одного корпусного и двух процессорных вентиляторов.

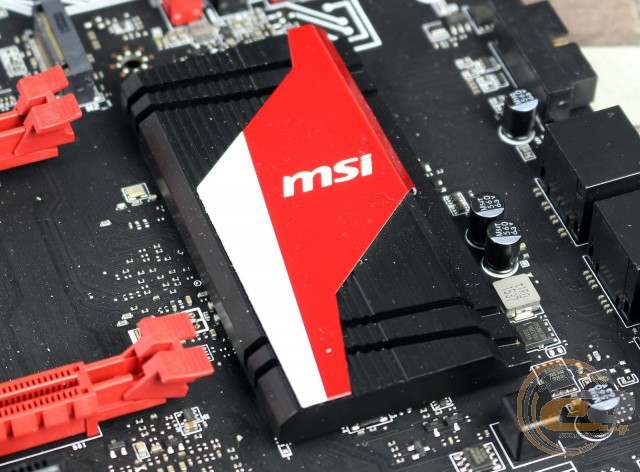

Система охлаждения материнской платы состоит из трех алюминиевых радиаторов. Первые два отводят тепло от элементов подсистемы питания, а еще один накрывает чипсет Intel Z170. В процессе тестирования были зафиксированы следующие температурные показатели:

• верхний радиатор охлаждения элементов подсистемы питания процессора – 46°C (при разгоне − 46°C);
• нижний радиатор охлаждения элементов подсистемы питания процессора – 47,5°C (при разгоне − 49,5°C);
• радиатор охлаждения чипсета – 32°C (при разгоне − 32,1°C).

Такие результаты демонстрируют достаточно высокую эффективность работы системы охлаждения, которая хорошо справляется со своими непосредственными обязанностями даже при оверклокинге.

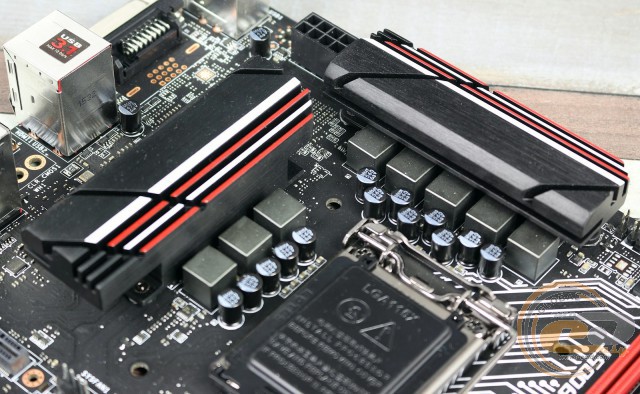

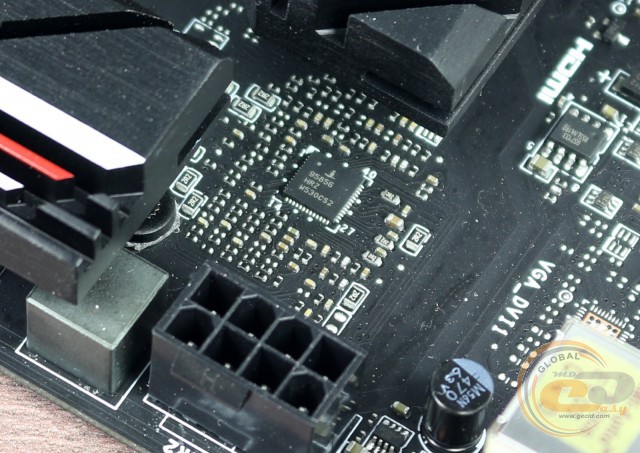

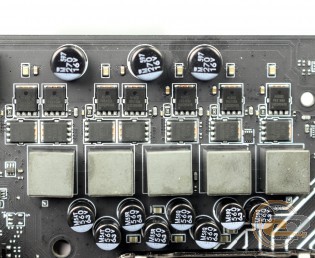

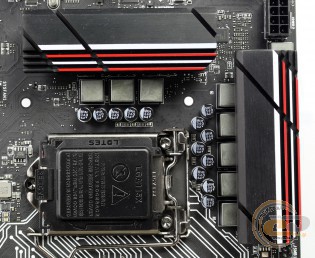

Подсистема питания центрального процессора выполнена по 8-фазной схеме с использованием ШИМ-контроллера ISL95856. В ее цепях применяются твердотельные конденсаторы Dark CAP и дроссели Dark Choke (фирменный дизайн Military Class 4). Они отличаются высокой надежностью и продолжительным сроком службы.

На борту системной платы MSI Z170A TOMAHAWK присутствуют восемь слотов для карт расширения:

• M.2;
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (в режиме x16);
• PCI Express 3.0 x1;
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (в режиме x4);
• PCI;
• PCI.

Как видим, набор слотов очень разнообразен, что позволяет устанавливать различные карты расширения. Для монтажа одной видеокарты рекомендуется использовать первый разъем PCI Express 3.0 x16. Связка из двух графических адаптеров возможна лишь при установке моделей компании AMD, однако распределение линий по схеме х16+х4 не позволит им работать в оптимальном режиме.

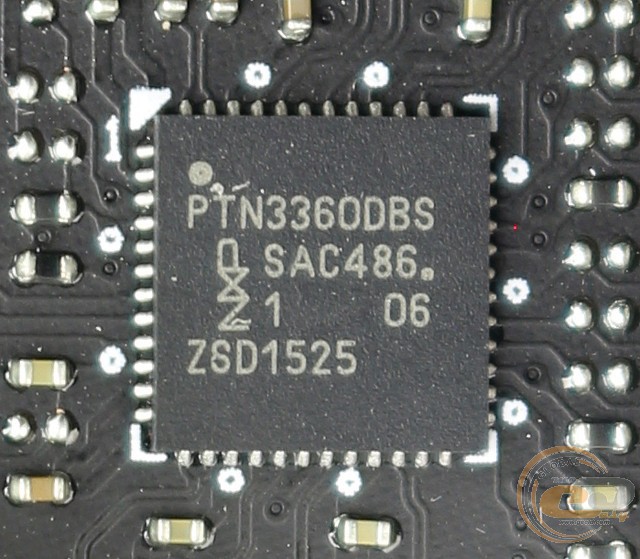

Обслуживание видеовыходов HDMI и DVI-D обеспечивает контроллер PTN3360DBS.

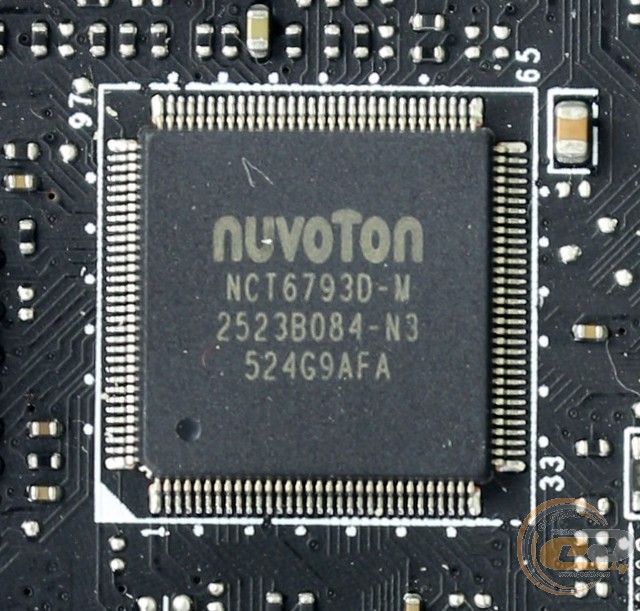

Работа системных вентиляторов, портов COM, LPT, PS/2 и датчиков мониторинга реализована с помощью микросхемы NUVOTON NCT6793D.

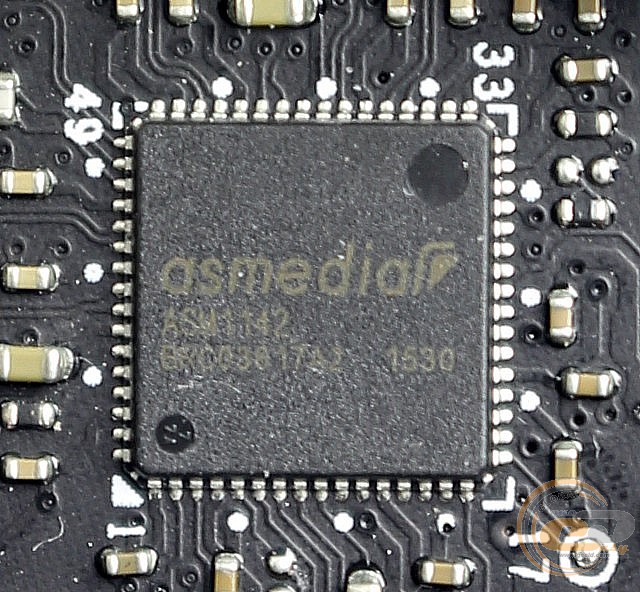

Поддержку двух портов USB 3.1 Gen2 обеспечивает контроллер ASMedia ASM1142.

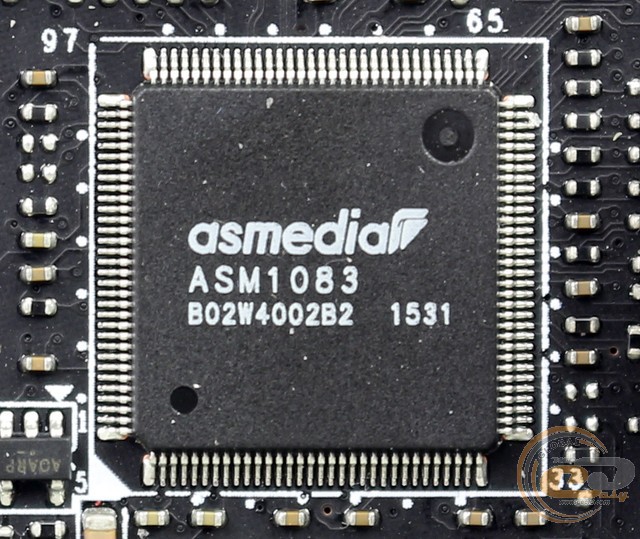

Поскольку набор системной логики Intel Z170 самостоятельно не поддерживает слоты PCI, то их функционирование реализовано с помощью моста PCIE-PCI ASMedia ASM1083.

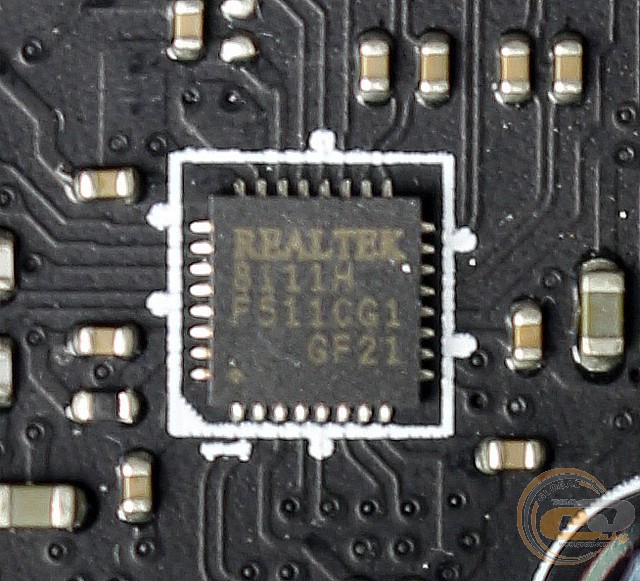

Для поддержки сетевых соединений используется гигабитный LAN-контроллер Realtek RTL8111H. Для управления его работой и приоритизации сетевого трафика в комплекте имеется утилита MSI GAMING LAN.
