Обзор и тестирование материнской платы MSI Z370 KRAIT GAMING: Black & White

Предположим, что вы решили собрать новую игровую систему с процессором Intel Coffee Lake и оформить ПК в едином цветовом стиле. В таком случае основной выбор будет между черной либо белой стилистикой. И если с выбором материнской платы для первого сценария проблем не возникнет, то с белыми решениями на Intel Z370 наблюдается определенный дефицит. Конечно же, никто не отменял линейку ASUS Prime, однако ASUS далеко не единственный производитель на рынке, и хотелось бы видеть больше разнообразных предложений.

MSI Z370 KRAIT GAMING

Компания MSI решила порадовать поклонников белых акцентов в оформлении, выпустив плату MSI Z370 KRAIT GAMING. Она предлагает не только приятный дизайн, но и весьма достойное оснащение, которое выгодно дополняется вполне разумной стоимостью порядка $190. Давайте же перейдем непосредственно к ее обзору и подробно познакомимся с ее возможностями.

Спецификация

Модель

MSI Z370 KRAIT GAMING

Чипсет

Intel Z370

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC1220

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

MSI
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

MSI Z370 KRAIT GAMING MSI Z370 KRAIT GAMING

Материнская плата поставляется в традиционной картонной упаковке, оформленной в темных тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

MSI Z370 KRAIT GAMING

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • комплект бумажной документации;
  • заглушку интерфейсной панели;
  • кабель подключения светодиодной ленты;
  • мостик 2-Way NVIDIA SLI;
  • четыре SATA-шлейфа.

Дизайн и особенности платы

MSI Z370 KRAIT GAMING

В основу MSI Z370 KRAIT GAMING легла печатная плата формата ATX (305 x 244 мм) черного цвета. Ее оформление получилось очень приятным благодаря выгодному классическому сочетанию черного и белого. Вызывает вопросы лишь использование разных шрифтов в надписях на радиаторах, однако это мелочи. В итоге данная модель отлично впишется в «белую» сборку, к примеру, в корпусе Thermaltake Versa C22 RGB Snow Edition с прозрачной боковой панелью.

MSI Z370 KRAIT GAMING

Также не обошлось без подсветки MSI Mystic Light Sync, которая в данном случае заключается в наличии светодиодов по углам печатной платы и в области звуковой подсистемы.

MSI Z370 KRAIT GAMING

Работу иллюминации можно настраивать в комплектном ПО, а также синхронизировать ее с другими комплектующими и светодиодной лентой, подключенной при помощи комплектного удлинителя.

MSI Z370 KRAIT GAMING

В свою очередь компоновка набортных элементов выполнена на высшем уровне и никаких проблем со сборкой системы на основе MSI Z370 KRAIT GAMING у вас не возникнет.

MSI Z370 KRAIT GAMING

Взглянув на обратную сторону печатной платы, можно отметить опорную пластину процессорного разъема, а также тот факт, что при помощи винтов закреплены все три радиатора системы охлаждения.

MSI Z370 KRAIT GAMING

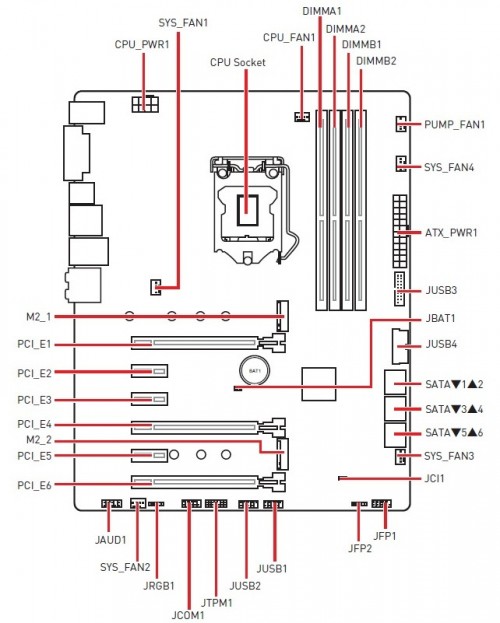

Большая часть элементов традиционно сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, порты COM и TPM, разъем для светодиодной ленты, а также пару колодок подключения фронтальной панели.

Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета Intel Z370 реализована поддержка четырех внутренних и двух внешних портов USB 2.0.

MSI Z370 KRAIT GAMING

MSI Z370 KRAIT GAMING

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и шестью портами SATA 6 Гбит/с.

MSI Z370 KRAIT GAMING

В связи с недостатком свободных линий присутствует ряд ограничений по одновременному использованию интерфейсов дисковой подсистемы.

MSI Z370 KRAIT GAMING

MSI Z370 KRAIT GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4000 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим пару колодок для подключения выносных панелей с портами USB 3.1 Gen 1. Всего на плате силами набора системной логики Intel Z370 реализована поддержка четырех внутренних и четырех внешних портов USB 3.1 Gen 1.

MSI Z370 KRAIT GAMING

MSI Z370 KRAIT GAMING

Система охлаждения состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета, в то время как еще два накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32,8°C (при разгоне – 33,3°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 40,6°C (при разгоне – 46,7°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 45,8°C (при разгоне – 53,3°C);
  • дроссели – 52,3°C (при разгоне – 63,2°C).

Как видим, эффективность охлаждения находится на хорошем уровне, поэтому переживать по поводу перегрева ключевых компонентов подсистемы питания даже при разгоне не придется.

MSI Z370 KRAIT GAMING

MSI Z370 KRAIT GAMING

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере uP9508Q. Все компоненты узла питания процессора отличаются высокой степенью надежности.

MSI Z370 KRAIT GAMING

Для расширения функциональности материнской платы MSI Z370 KRAIT GAMING есть шесть слотов:

  1. PCI Express 3.0 x16 (в режиме х16 либо х8);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Расположение разъемов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения, но вы лишитесь доступа к другим слотам расширения. Отдельно отметим использование усиленной конструкции верхних разъемов PCI Express 3.0 x16, что позволит им без проблем выдержать даже самые габаритные видеокарты.

MSI Z370 KRAIT GAMING

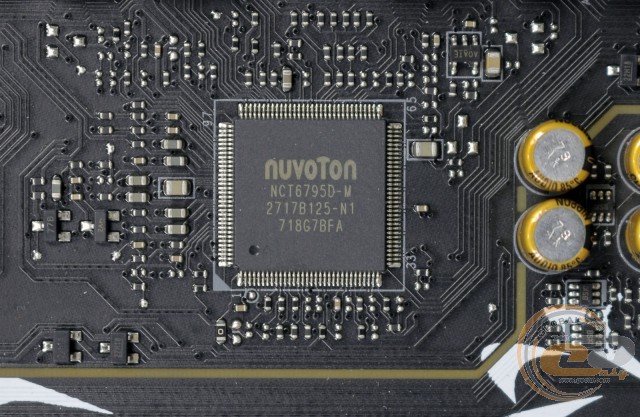

Возможности Multi I/O возложены на микросхему NUVOTON NCT6795D, которая обеспечивает мониторинг и управляет портами COM и PS/2.

MSI Z370 KRAIT GAMING

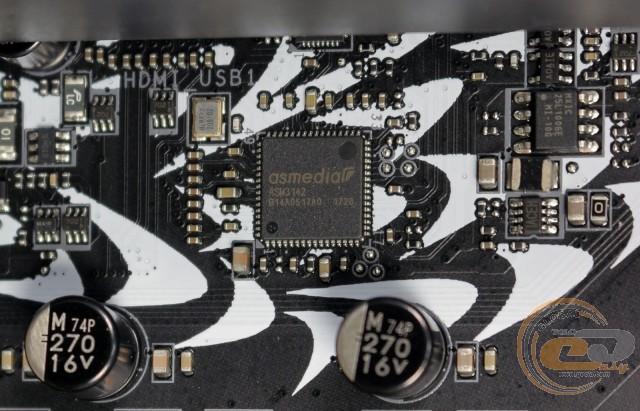

Корректная работа двух портов USB 3.1 Gen 2 обеспечена силами микросхемы ASMedia ASM3142.

MSI Z370 KRAIT GAMING

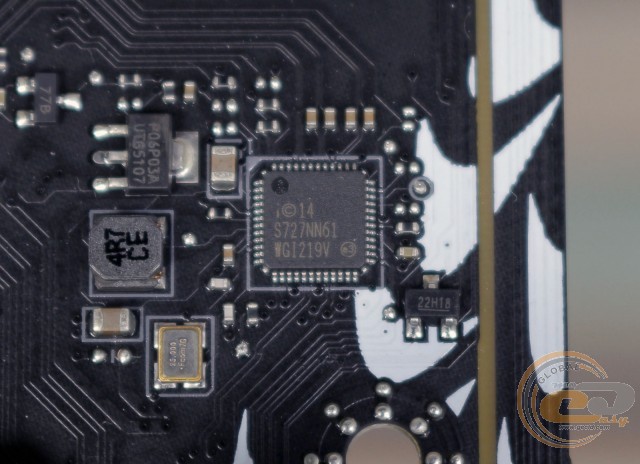

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Приоритизацию трафика позволяет осуществить MSI GAMING LAN Manager.

MSI Z370 KRAIT GAMING

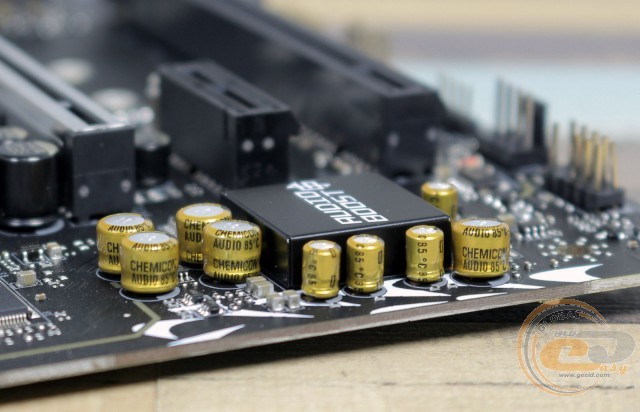

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC1220 и включает в себя аудиоконденсаторы от Nippon Chemi-Con, предустановленный усилитель для поддержки наушников с высоким импедансом, а также технологию экранирования от наводок других комплектующих. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

MSI Z370 KRAIT GAMING

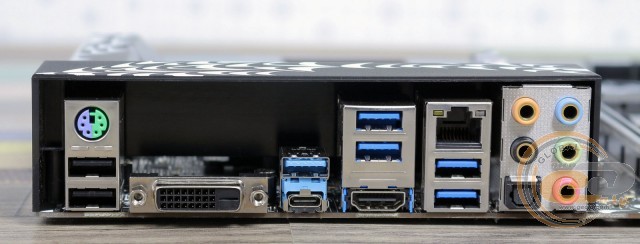

На интерфейсную панель выведены следующие порты:

  • 1 x PS/2 Combo;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x RJ45;
  • 2 x USB 2.0;
  • 4 x USB 3.1 Gen 1;
  • 1 х USB 3.1 Gen 2 Type-C;
  • 1 х USB 3.1 Gen 2 Type-A;
  • 1 x Optical S/PDIF out;
  • 5 x аудиопортов.

Интерфейсная панель выгодно отличается поддержкой восьми портов USB, включая два высокоскоростных USB 3.1 Gen 2, двумя видеовыходами и удобным подключением многоканальной акустики.

MSI Z370 KRAIT GAMING

Что же касается возможностей организации охлаждения, то они представлены шестью 4-контактными разъемами для подключения вентиляторов: один предназначен для охлаждения центрального процессора, один используется для подключения водоблока СВО и еще четыре пригодятся для системных вертушек.

UEFI BIOS

В тестируемой модели используется фирменный предзагрузчик ClickBIOS 5, основанный на интерфейсе UEFI. Он отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки. Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC», где при необходимости можно получить доступ к регулировке напряжений на различных компонентах. Также поддерживается сохранение пользовательских настроек BIOS в шести различных профилях и возможность загрузки необходимого профиля с USB-накопителя.

В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек. Дополнительно можно следить за напряжением на ядре процессора, модулях памяти и на линиях питания +12В и +5В.

Возможности разгона

MSI Z370 KRAIT GAMING

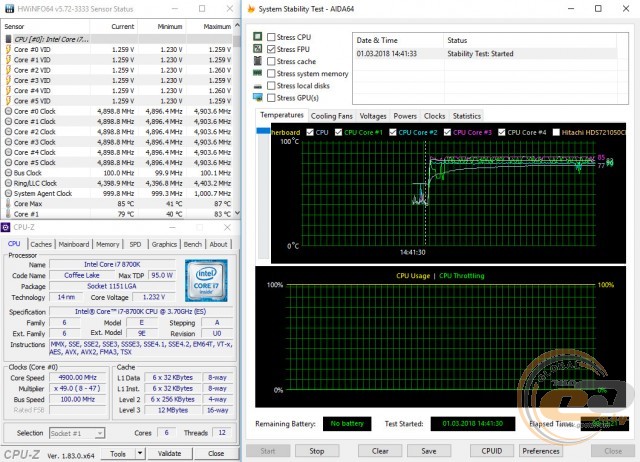

По итогам ручного разгона рабочая частота тестового процессора Intel Core i7-8700K составила 4900 МГц при напряжении 1,232 В. В стресс-тесте максимальная температура ядер достигала 87°С, что никоим образом не сказывалось на стабильности работы системы.

MSI Z370 KRAIT GAMING

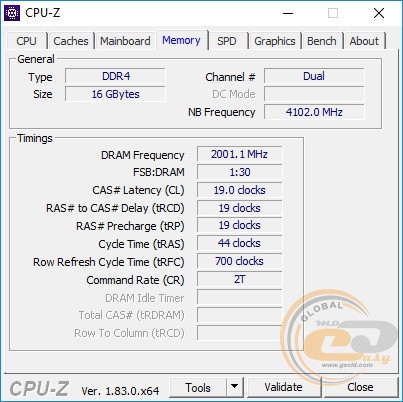

Тестовая оперативная память DDR4-3200 G.SKILL Trident Z работала на скорости DDR4-4000 МГц.

Тестирование

Для проверки возможностей материнской платы MSI Z370 KRAIT GAMING использовалось следующее оборудование:

Процессор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple WD10PURX (1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

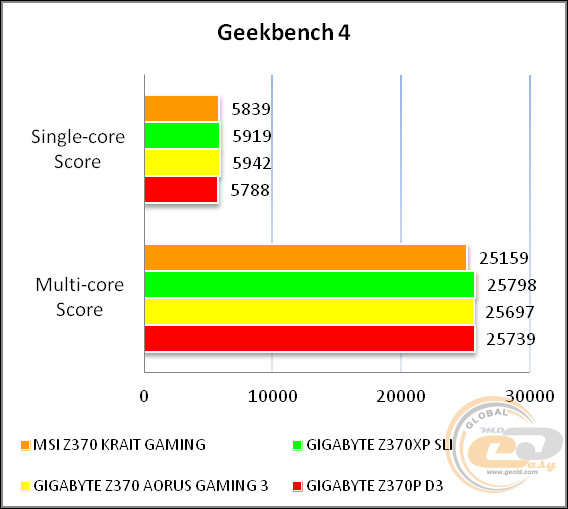

MSI Z370 KRAIT GAMING

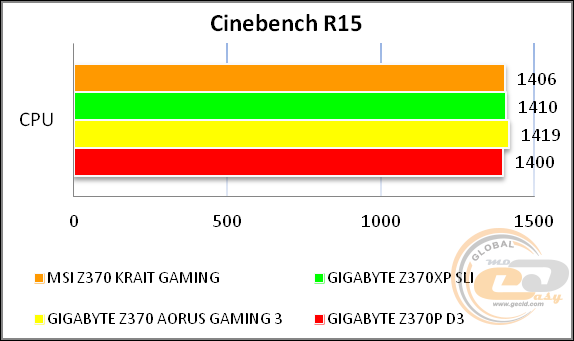

MSI Z370 KRAIT GAMING

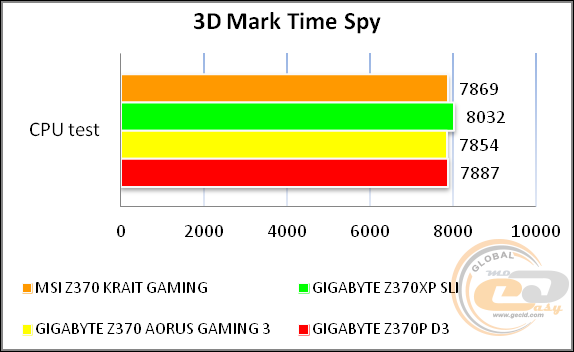

MSI Z370 KRAIT GAMING

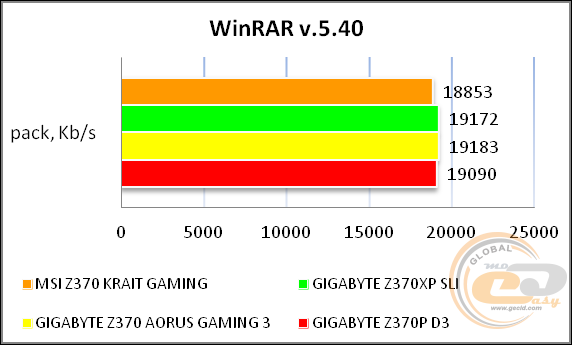

MSI Z370 KRAIT GAMING

MSI Z370 KRAIT GAMING

MSI Z370 KRAIT GAMING

MSI Z370 KRAIT GAMING

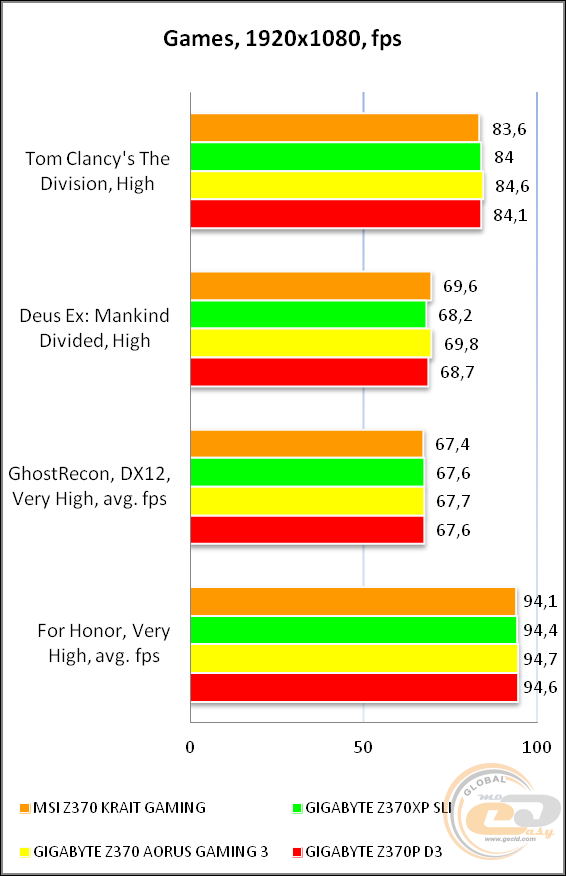

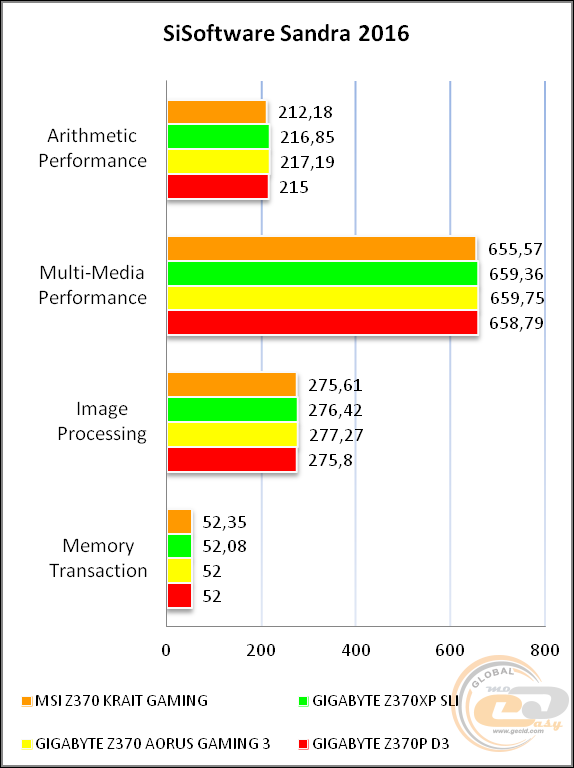

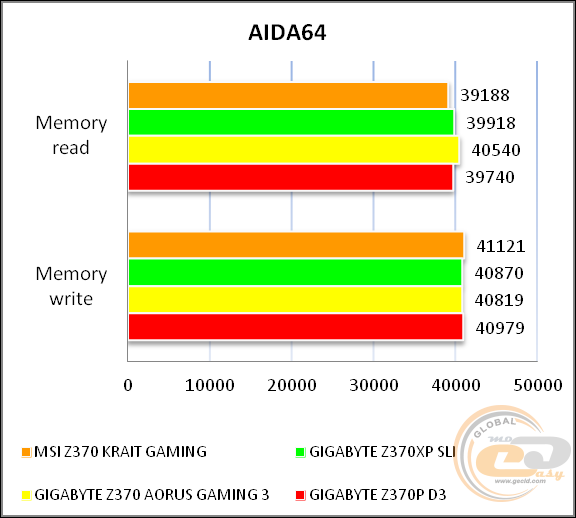

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC 1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.06

Отлично

Уровень шума, дБ (А)

-93.0

Очень хорошо

Динамический диапазон, дБ (А)

92.8

Очень хорошо

Гармонические искажения, %

0.0031

Очень хорошо

Гармонические искажения + шум, дБ(A)

-83.7

Хорошо

Интермодуляционные искажения + шум, %

0.0081

Очень хорошо

Взаимопроникновение каналов, дБ

-93.1

Отлично

Интермодуляции на 10 кГц, %

0.0083

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.06

Отлично

Уровень шума, дБ (А)

-106.4

Отлично

Динамический диапазон, дБ (А)

111.4

Отлично

Гармонические искажения, %

0.0034

Очень хорошо

Гармонические искажения + шум, дБ(A)

-83.8

Хорошо

Интермодуляционные искажения + шум, %

0.011

Очень хорошо

Взаимопроникновение каналов, дБ

-94.6

Отлично

Интермодуляции на 10 кГц, %

0.0067

Отлично

Общая оценка



Очень хорошо

В целом внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, и вряд ли кто-то из потенциальных покупателей задумается о приобретении дискретной звуковой платы.

Выводы

MSI Z370 KRAIT GAMING

Подводя итоги нашего знакомства с материнской платой MSI Z370 KRAIT GAMING, можно сделать вполне определенный вывод, что она подойдет всем желающим собрать игровую систему среднего или высокого уровня с возможностью установки пары видеокарт и разгона комплектующих. В первую очередь она привлекает внимание удачным оформлением, которое определенно найдет отклик в сердцах любителей собирать системы с упором на белый цвет. Радует, что и ее оснащение находится на очень хорошем уровне. Пользователь получает в свое распоряжение интерфейсы USB 3.1 Gen 2, пару слотов M.2 Socket 3, поддержку быстрой ОЗУ, эффективное охлаждение и LED-подсветку с возможностью синхронизации с другими комплектующими.

Что же касается особенностей, то к ним можно отнести только ограничения по одновременной работе интерфейсов дисковой подсистемы.

В итоге MSI Z370 KRAIT GAMING получилась не только красивой, но и отлично сбалансированной материнской платой с хорошим набором функциональных возможностей, которых хватит большинству пользователей для сборки домашних игровых систем.

Достоинства:

  • приятный дизайн в черно-белых тонах;
  • система подсветки MSI Mystic Light;
  • поддержка портов USB 3.1 Gen 2;
  • богатые возможности по организации дисковой подсистемы;
  • использование усиленной конструкции разъемов PCI Express 3.0 x16 для установки массивных видеокарт;
  • поддержка технологии NVIDIA SLI;
  • наличие LAN-контроллера от Intel с возможностью приоритизации трафика;
  • улучшенный дизайн аудиоподсистемы;
  • хороший комплект поставки;
  • эффективная система охлаждения;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • ограничение по одновременному использованию ряда интерфейсов.
