Обзор материнской платы Supermicro X8SIL-F для серверов начального уровня

22-11-2010

Компания Supermicro является одним из лидеров в создании энерго-эффективных компьютерных систем. Одним из важнейших видов деятельности компании является производство высококачественных решений для серверов. При этом компания производит как высоко функциональные продукты для коммерческого использования, так и решения для серверов начального уровня. Тестируемая сегодня материнская плата Supermicro X8SIL-F относится как раз ко второму случаю. Данный продукт основан на чипсете Intel 3420.

Intel 3420

Набор микросхем Intel 3420 поддерживает новейшие процессоры Intel Xeon серии 3400 для использования в однопроцессорных серверных платформах, предназначенных для малого и среднего бизнеса. Чипсет Intel 3420 поддерживает восемь портов PCI Express x1, которые можно настроить для работы в режиме x2 и x4, шесть портов SATA 3 Гбит/с, двенадцать портов USB 2.0 для устройств ввода/вывода и технологию Intel Rapid Storage.

Supermicro X8SIL-F

Спецификации материнской платы Supermicro X8SIL-F:

Производитель

Supermicro

Модель

X8SIL-F

Чипсет

Intel 3420

Процессорный разъем

LGA 1156

Поддерживаемые процессоры

Intel Xeon X3400 series
Intel Xeon L3400 series
Intel Core i3
Intel Pentium G6950
Intel Celeron G1101

Используемая память

ECC DDR3 UDIMM/RDIMM 1333/1066/800 МГц

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти UDIMM или 32 ГБ памяти RDIMM.

VGA

Matrox G200eW 16 МБ DDR2

Слоты расширения

2 x PCI-E 2.0 (x8)
1 x PCI-E (x4 в виде разъема х8)
2 x PCI

Дисковая подсистема

Чипсет Intel 3420:
6 x SATA 3.0 Гб/с с поддержкой SATA RAID 0, 1, 5, 10

LAN

2 сетевых LAN-контроллера Intel 82574L Gigabit Ethernet
1 сетевой контроллер Realtek RTL8201N PHY для поддержки IPMI 2.0

Звуковая подсистема

Отсутствует

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор на чипсете, алюминиевый радиатор MOSFET

Разъемы для вентиляторов

1 x CPU
5 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 (клавиатура)
1 x PS/2 (мышь)
3 x порт LAN (RJ45)
2 x USB 2.0/1.1
1 x VGA
1 x serial (COM)

Внутренние порты I/O

4 x USB 2.0/1.1
6 x SATA 3.0 Гб/с
1 x FDD
Разъем системной панели

BIOS

32Mb AMI BIOS
DMI 2.3, PCI 2.2, ACPI 1.0 / 2.0, SMBIOS 2.3

Форм-фактор,
размеры, мм

Micro ATX
244 x 244

Сайт производителя

http://www.supermicro.com/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Материнская плата Supermicro X8SIL-F была упакована в обычный антистатический пакет. Никаких шлейфов и переходников в пакете не было, только заглушка на интерфейсную панель.

Supermicro X8SIL-F

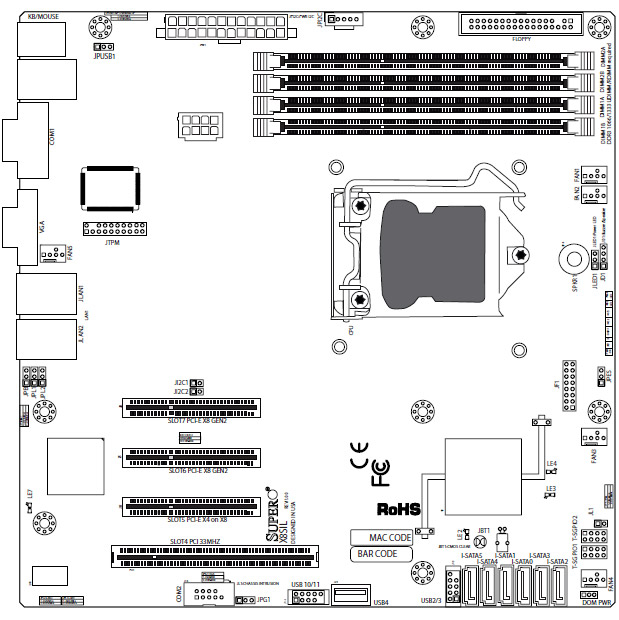

Что касается компоновки и дизайна PCB, оптимизированного под использование серверных корпусов, то, с точки зрения эксплуатации, плата, в целом, удачна. Все необходимые разъемы и порты расположены удобно по краям платы. Видеокарта Matrox G200eW, минимально необходимая для работы системы, на плате интегрирована и включает 16 МБ ОЗУ, но если возникнет необходимость использовать внешний графический адаптер, то можно установить его в разъем PCI Express x8. Как и подобает серверному решению, на плате распаяны сразу два сетевых LAN-контроллера Intel 82574L, способных работать в паре или «подстраховывать» друг друга, а для удаленного управления системой используется третий сетевой адаптер на основе Realtek RTL8201N PHY с поддержкой IPMI 2.0. Поскольку мультимедийные возможности на сервере были бы излишни, то на Supermicro X8SIL-F встроенного звука нет. Также отсутствует IDE-контроллер, зато есть FDD, так порою необходимый при установке некоторых ОС.

Дополняет удобство эксплуатации внутренний полноценный разъем USB, позволяющий или подключать портативные накопители для установки/восстановления системы, или оставить в сервере флешку с мини-ОС и утилитами диагностики и восстановления.

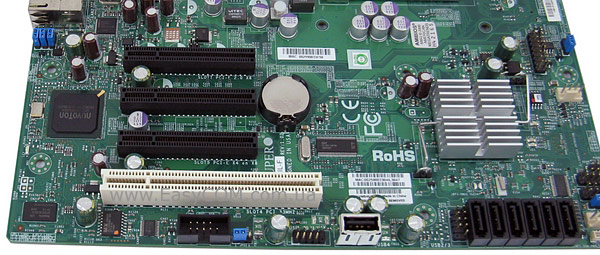

Основная дисковая подсистема материнской платы Supermicro X8SIL-F состоит из шести портов SATA 2.0, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 10. Порты SATA вполне удачно расположены в ряд на краю платы, пользоваться ими будет удобно, но стоит учесть, что нумерация портов выполнена не последовательно, а в виде: 5, 4, 1, 0, 3, 2.

Supermicro X8SIL-F

Для расширения функциональности платы предлагается использовать 4 слота расширения. Из них три PCI-E, два из которых имеют по восемь линий PCI Express 2.0 от процессора, а третий, самый нижний, использует четыре PCI Express 1.1 от чипсета, и один PCI. Для возможности установки внешней видеокарты с интерфейсом PCI Express x16 верхний слот PCI-E х8 не имеет фиксатора.

Supermicro X8SIL-F

На материнской плате Supermicro X8SIL-F установлено четыре 240-контактных разъема DIMM под оперативную память стандарта DDR3 1333/1066/800 МГц, которая поддерживает коррекцию ошибок (ECC). На плате Supermicro X8SIL-F могут использовать буферизированные (RDIMM) и небуферизированные (UDIMM) модули. К сожалению, официальный список поддерживаемых модулей, особенно RDIMM, пока крайне скромен. Зато максимальный объем установленной памяти при использовании совместимых RDIMM может достигать 32 ГБ.

Система питания процессора используется достаточно простая, хотя её будет достаточно для стабильной работы всех совместимых CPU, так как данный продукт не рассчитан на разгон. Используется обычный 3-фазный стабилизатор питания, управляемый ШИМ-контроллером ISL6333. На чипах MOSFET установлен небольшой алюминиевый радиатор. Кроме того, система питания процессора использует полимерные конденсаторы, так что за ее надежность можно не беспокоиться.

Здесь же обращаем внимание на наличие распаянного «системного динамика», который значительно упрощает диагностику состояния и поиск проблем. В дополнение к возможности прослушивания звуковых кодов ошибок и предупреждений, на плате имеются светодиоды, сигнализирующие о наличии питания, использовании совместимых модулей памяти, работе IPMI.

Перевернув плату, обнаружим, что разработчики не забыли и об опорной пластину, которая предотвращает изгибы материнской платы при установке процессорных кулеров со стандартным креплением. А ведь именно такие зачастую и устанавливаются в серверах начального уровня.

Supermicro X8SIL-F

И хотя используемых радиаторов достаточно для отвода тепла от наиболее греющихся элементов платы, в самом серверном корпусе, который обычно не столь просторный, зачастую требуется организация эффективной вентиляции. Помочь в этом могут сразу пять разъемов для подключения вентиляторов.

Supermicro X8SIL-F

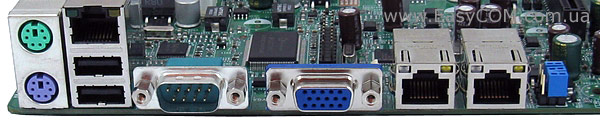

На интерфейсную панель материнской платы Supermicro X8SIL-F выведены следующие порты:

  • 1 x PS/2 (клавиатура)
  • 1 x PS/2 (мышь)
  • 3 x порта LAN (RJ45)
  • 2 x USB 2.0/1.1
  • 1 x VGA
  • 1 x COM

Как видим, плата обладает не самыми богатыми возможностями подключения периферии, но именно для серверной платы такого набора интерфейсов должно быть достаточно.

BIOS

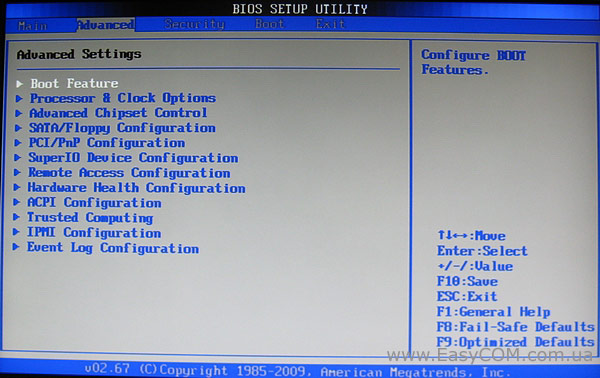

BIOS материнской платы Supermicro X8SIL-F разработана на коде AMI. Естественно, никаких настроек для разгона вы тут не обнаружите, только самые необходимые для управления возможностями процессора и интегрированной периферии.

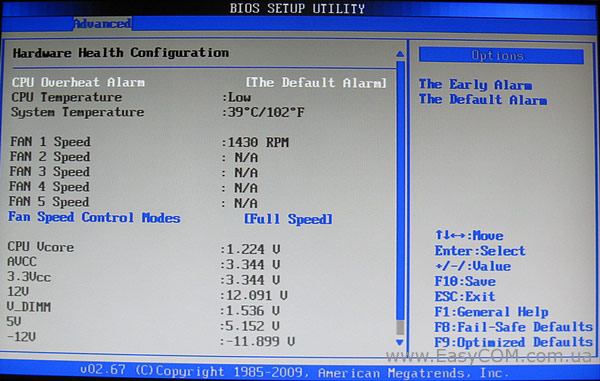

Зато в меню «Hardware Health Configuration» можно вести мониторинг температур и напряжений, а также управлять скоростью вращения всех пяти внутрикорпусных вентиляторов.

Тестирование

Учитывая, что сравнивать данный продукт с какими-то «десктопными» решениями не имеет смысла, тестирование материнской платы Supermicro X8SIL-F производилось в двух режимах – при отключенной технологии Intel Turbo Boost и её активации, со следующим комплектом оборудования:

Процессор

Intel Xeon X3440 (2,53 ГГц, L3 8 МБ, Socket LGA1156)

Кулер

Scythe Kama Angle Rev. B

Оперативная память

2x 2GB Kingston KVR1333D3E9S/2G ECC

Видеокарта

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

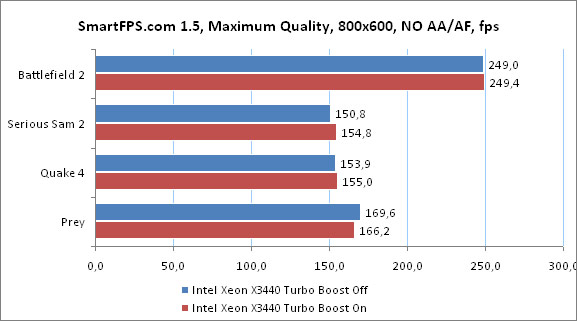

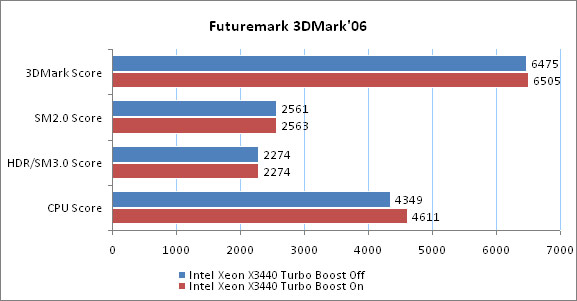

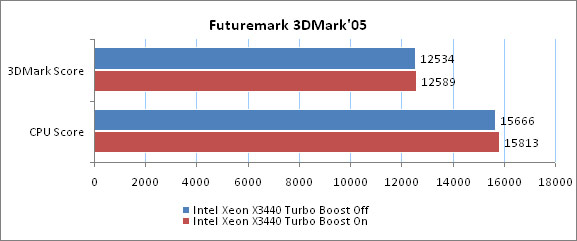

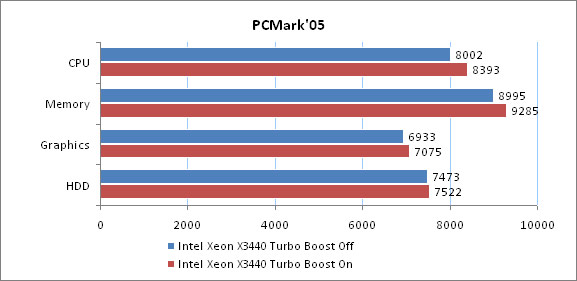

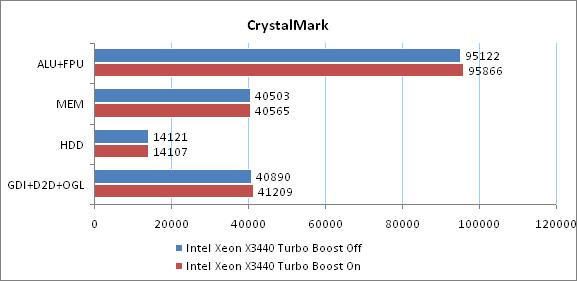

Из результатов тестов можно видеть, что режим Intel Turbo Boost On действительно в некоторых случаях дает прибавку к производительности системы.

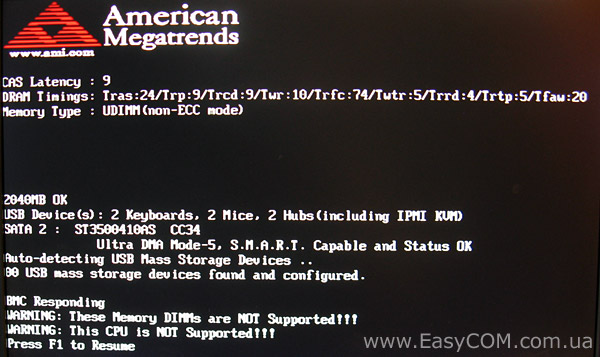

Отдельно, как результат не совсем удачного продолжения тестирования, хочется отметить, что комплектовать систему, основанную на материнской плате Supermicro X8SIL-F, желательно только указанными в «суппорт-листе» процессорами и модулями оперативной памяти. Причем не серверные процессоры, особенно в комплекте с обычной оперативной памятью, в плате функционируют вполне корректно, хотя при старте системы и выводится сообщение о «nonsupport» оборудовании, а вот с несколькими модулями памяти ECC и Registered ECC систему так и не удалось запустить.

Выводы

Материнская плата Supermicro X8SIL-F является интересным предложением в качестве основы для сервера начального уровня, что подчеркивается и функциональными возможностями и ценой. К важным аргументам за это решение можно отнести: гарантированную поддержку процессоров семейства Intel Xeon; использование более надежной памяти с коррекцией ошибок, а также «регистровых» модулей, которые позволяют нарастить объем ОЗУ до 32 ГБ; наличие пары сетевых адаптеров на контроллерах Intel 82574L для работы и еще одной встроенной сетевой карты на чипе от Realtek для выделенного удаленного управления; дизайн и компоновку из расчета на использование в стоечных корпусах; реализацию внутреннего порта USB и т.д. Конечно, это решение, в отличие от более дорогих плат, для организации дисковой подсистемы предлагает использовать только возможности чипсета и имеет более скромные возможности расширения, но эти основные и некоторые мелкие недостатки с лихвой компенсируются более доступной стоимостью.

Достоинства:

  • поддержка до ECC оперативной памяти, в том числе RDIMM до 32 ГБ;
  • два сетевых контроллера плюс один для управления;
  • внутренний разъем USB;
  • оптимизированная для установки в «юнитовые» корпуса компоновка;
  • привлекательная цена.

Недостатки:

  • отсутствие комплектации;
  • скромный список поддерживаемой оперативной памяти.


Авторы: Дмитрий Исаев, Александр Черноиван

Выражаем благодарность ООО ПФ «Сервис» за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Intel, Kingston, Scythe и Sea Sonic за предоставленное для тестового стенда оборудование.
