Обзор и тестирование мини-ПК ASUS VivoMini UN42

Компания ASUS постоянно расширяет свой продуктовый ряд при помощи самых разнообразных мультимедийных устройств, компьютерных комплектующих, мониторов, ноутбуков и других компонентов. В данном обзоре мы сосредоточимся на новом мини-ПК − ASUS VivoMini UN42, позиционирующимся как компактное решение с хорошими возможностями. Новинка в первую очередь предлагается бизнес-пользователям, однако это вовсе не означает, что она не подойдет в качестве учебной системы или мультимедийного ПК.

Отдельно отметим, что данная модель может поставляться в качестве barebone-системы или с установленным накопителем, оперативной памятью и операционной системой. В нашем случае мини-ПК был с предустановленной Windows 8.1, в среде которой и проводилось тестирование.

Спецификация мини-компьютера ASUS VivoMini UN42:

Производитель	ASUS
Модель	VivoMini UN42
Процессор	Intel Celeron 2957U (2 x 1,4 ГГц)
Чипсет	Intel Lynx Point-LP
Поддержка памяти	2 x DDR3L SO-DIMM-слота 1600 МГц с поддержкой до 16 ГБ памяти
Установленная память	1 x Kingston ASU16D3LFS1KBG объемом 2 ГБ
Графический адаптер	Intel HD Graphics
Дисковая подсистема	1 х mSATA
Установленный накопитель	1 х SK hynix HFS032G3AMNB-2200A AG объемом 32 ГБ
Оптический привод	-
Кард-ридер	Встроенный (SD, SDHC, SDXC и MMC)
Слоты расширения	1 х mini-PCIe (установлен модуль Wi-Fi/Bluetooth)
Интерфейсы	4 x USB 3.0 1 х комбинированный аудиоразъем для наушников и микрофона 1 х HDMI 1 х DisplayPort 1 x RJ45 (LAN) 1 x разъем питания 1 х замок Kensington
Мультимедиа	Динамики	-
	Аудиокодек	Conexant CX20752
Коммуникационные возможности	Сетевой адаптер	10/100/1000 Мбит/с (Realtek RTL8111GR)
	Wi-Fi/Bluetooth	mini-PCIe Wi-Fi/Bluetooth-модуль
	Wi-Fi	802.11 a/b/g/n/ac
	Bluetooth	Bluetooth 4.0
Блок питания	Выходные параметры: 19 В пост. напр., 3,42 А, 65 Вт Входные параметры: 100~240 В перем. напр. при 50/60 Гц
Прочее	Возможность монтирования на стену или монитор при помощи комплектного крепления VESA 75/100 мм
Размеры корпуса	131 x 131 x 42 мм
Вес	1 кг
Сайт производителя	ASUS
Страница продукта	ASUS VivoMini UN42

Аппаратная платформа

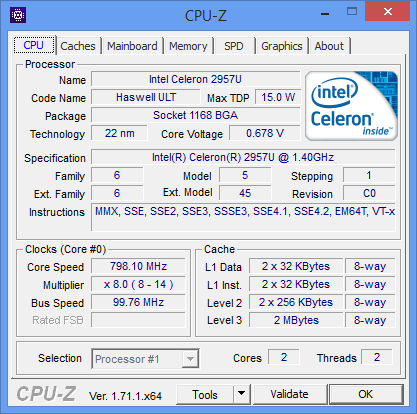

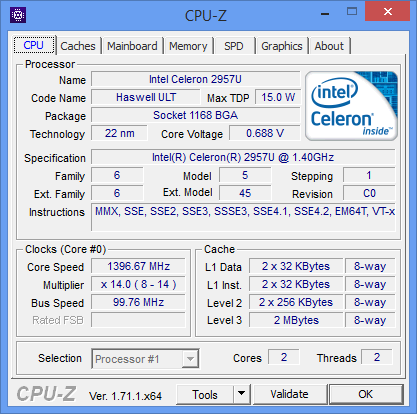

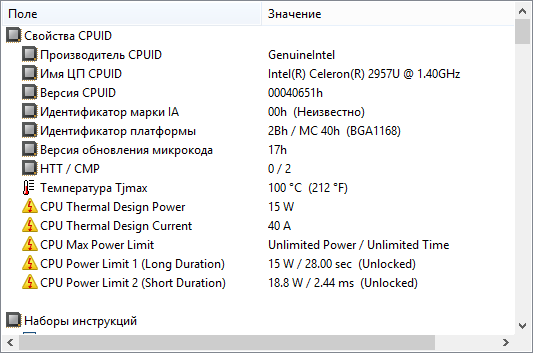

«Сердцем» данной модели является 2-ядерный процессор Intel Celeron 2957U, позволяющий обрабатывать одновременно до двух потоков. Он построен на базе 22-нм микроархитектуры Intel Haswell. Его базовая частота составляет 1400 МГц при напряжении 0,688 В. Поскольку поддержка технологии Intel Turbo Boost отсутствует, то скорость не может динамически увеличиваться. Также отметим очень низкий уровень TDP процессора, который не превышает 15 Вт, что важно в компактной системе.

Присутствует и режим энергосбережения, в котором рабочая частота снижается до 800 МГц при напряжении 0,678 В.

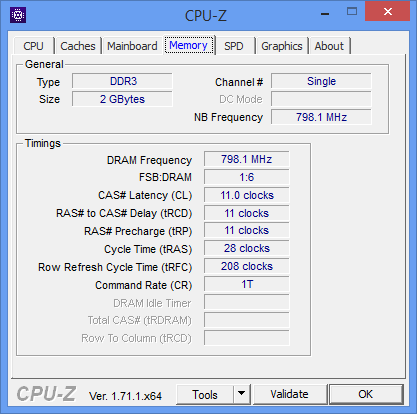

Интегрированный контроллер оперативной памяти обеспечивает поддержку модулей DDR3L с частотой до 1600 МГц и напряжением 1,35 В. Возможна их работа в двухканальном режиме. Максимальный объем оперативной памяти составляет 16 ГБ.

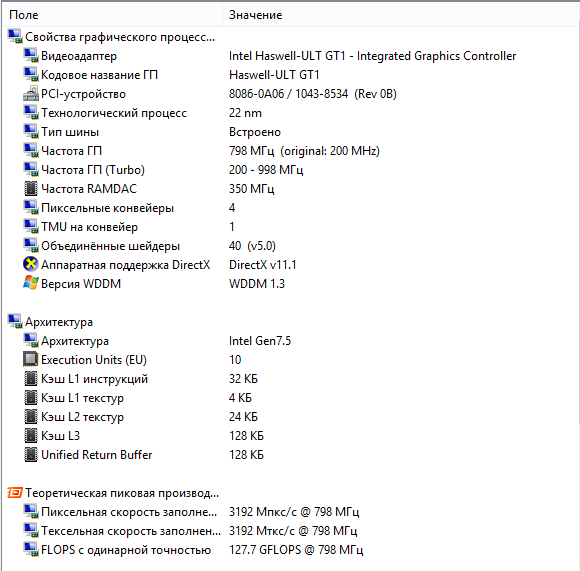

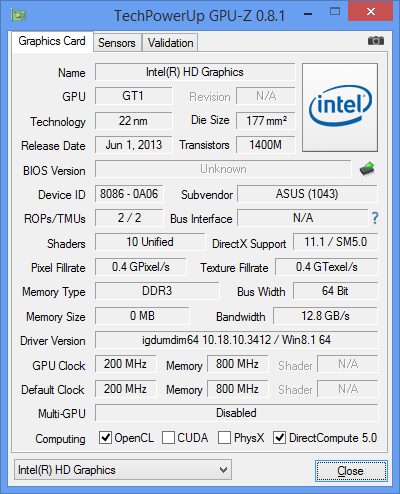

ASUS VivoMini UN42 лишен дискретной видеокарты, поэтому его видеоподсистема состоит из интегрированного в процессор графического ядра Intel HD Graphics. Оно включает в себя 10 универсальных шейдерных конвейеров, 2 текстурных блока и 2 блока растеризации. Базовая частота GPU составляет 200 МГц, а динамическая – 1000 МГц. Intel HD Graphics обладает поддержкой API DirectX 11.1, OpenCL и DirectCompute 5.0.

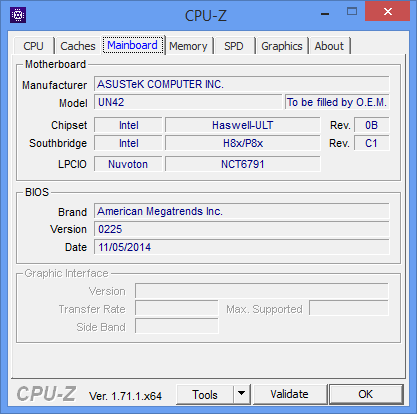

В качестве материнской платы используется модель ASUS UN42, основанная на чипсете Intel Lynx Point-LP.

Упаковка и комплектация

ASUS VivoMini UN42 поставляется в достаточно крупной коробке, выполненной из плотного картона и оформленной в строгих черных тонах. Ее дизайн весьма лаконичен. На лицевой стороне находится только название компании-производителя и фирменный лозунг.

На обратной стороне можно отметить разве что наклейку с информацией о модели мини-ПК, а также о ее комплектации. В нашем случае установлено 2 ГБ оперативной памяти и твердотельный накопитель объемом 32 ГБ с предустановленной операционной системой Windows 8.1.

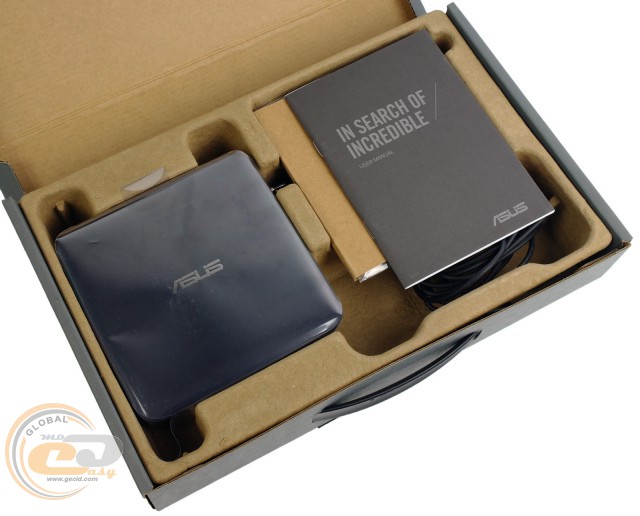

Внутри коробки компьютер надежно зафиксирован при помощи картонных форм и помещен внутрь антистатического пакета, что должно предотвратить его повреждение во время транспортировки.

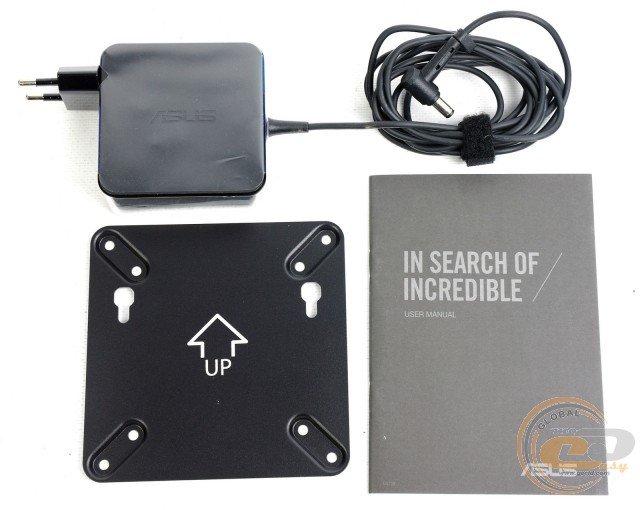

Комплект поставки ASUS VivoMini UN42 включает в себя:

• крепление VESA;
• блок питания;
• руководство пользователя.

Дизайн

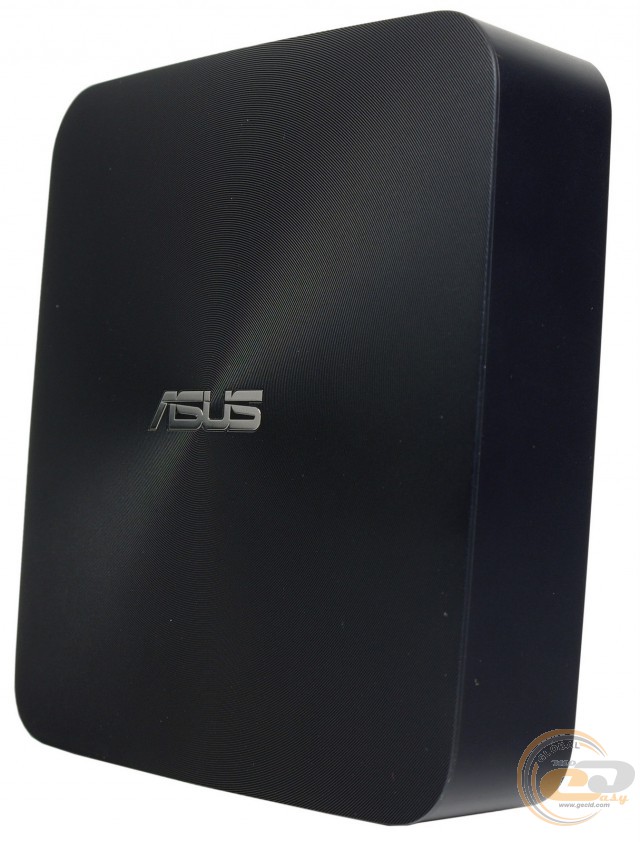

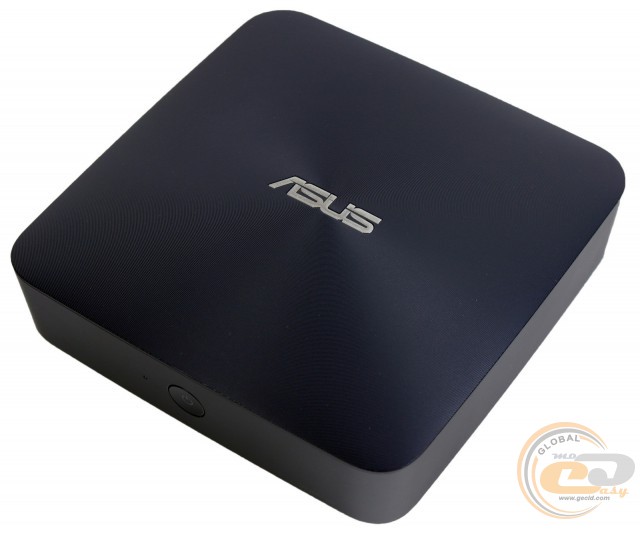

Тестируемая модель выполнена в компактном корпусе со скругленными углами, окрашенном в темно-синий цвет. Его габариты составляют 131 x 131 x 42 мм. Внешние элементы сделаны из пластика, тогда как внутри используется алюминиевая основа для крепления всех комплектующих. Отметим очень приятный и минималистичный дизайн, в который гармонично вписывается логотип компании на верхней стороне корпуса.

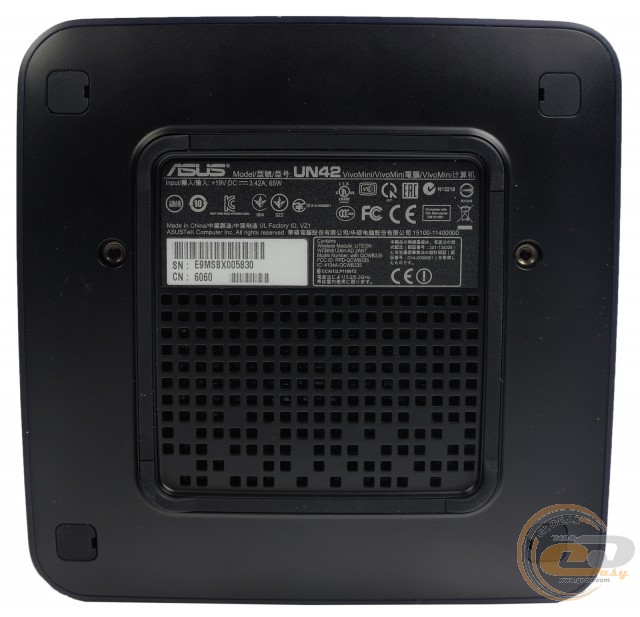

Нижняя крышка крепится с помощью четырех болтов, скрытых под резиновыми заглушками. Тут же находится наклейка с техническими данными. Среди указанной информации заслуживают внимания входные параметры внешнего блока питания: 100~240 В перем. напр. при 50/60 Гц. Два небольших отверстия по сторонам предназначены для фиксации комплектного VESA-совместимого крепления.

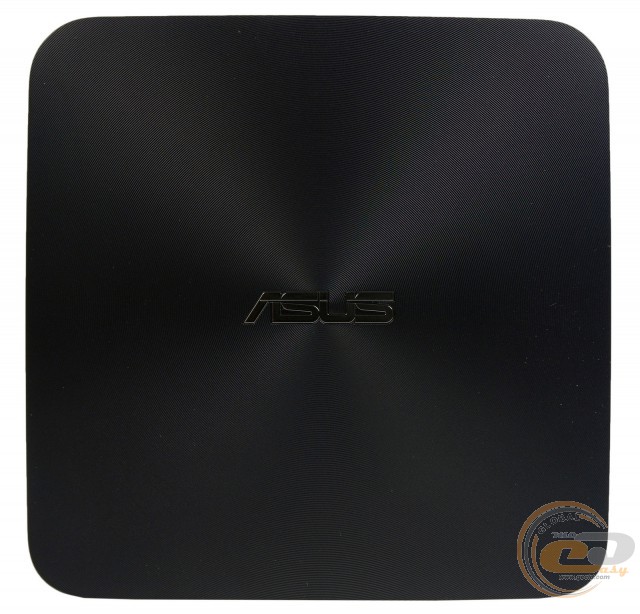

Взглянув на верхнюю панель поближе, можно обратить внимание не только на логотип компании, но и на характерную текстуру в виде концентрических окружностей, хорошо нам знакомую по другим устройствам ASUS.

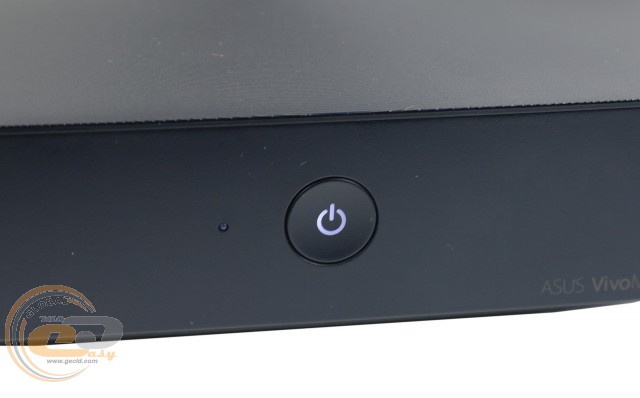

На лицевой стороне расположена единственная кнопка, отвечающая за включение системы. Она обладает LED-подсветкой синего цвета, которая загорается после включения ПК.

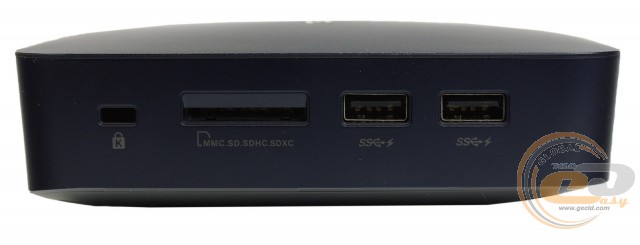

Тыльная и одна из боковых сторон отведены под различные интерфейсы. На левой боковой панели находятся два порта USB 3.0 с поддержкой технологии Battery Charging 1.2 для ускоренной зарядки подключенных устройств, замок Kensington и разъем кард-ридера.

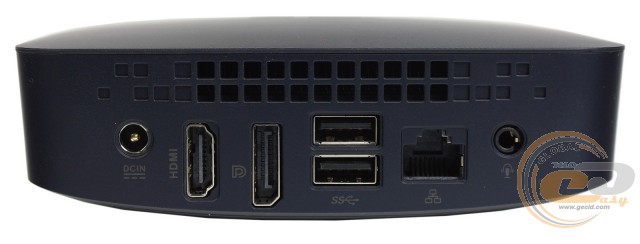

Остальные порты сосредоточены на тыльной панели. Тут находятся: разъем питания, HDMI, DisplayPort, сетевой интерфейс RJ45, два порта USB 3.0 и комбинированный аудиоразъем для наушников и микрофона. Здесь же размещена вентиляционная решетка.

Внутренняя компоновка

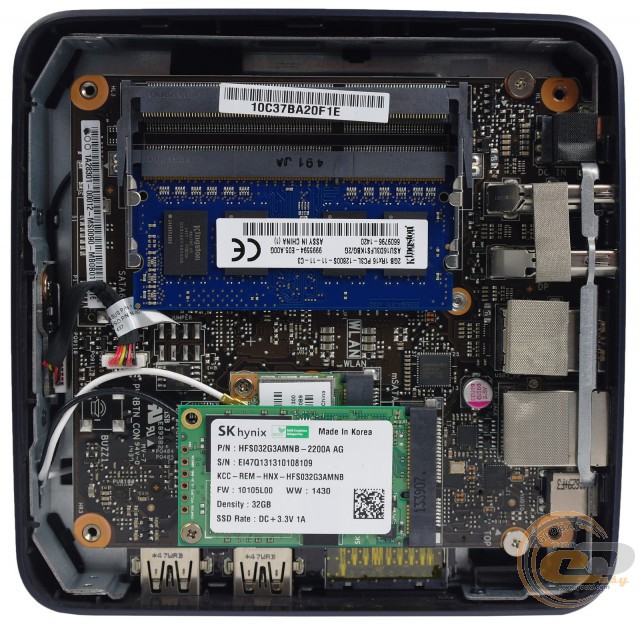

Заглянув внутрь корпуса, первым делом обращаем внимание на два слота для оперативной памяти формата SO-DIMM, предустановленный модуль беспроводных интерфейсов Wi-Fi 802.11 a/b/g/n/ac и Bluetooth 4.0 и установленный mSATA-накопитель компании SK hynix.

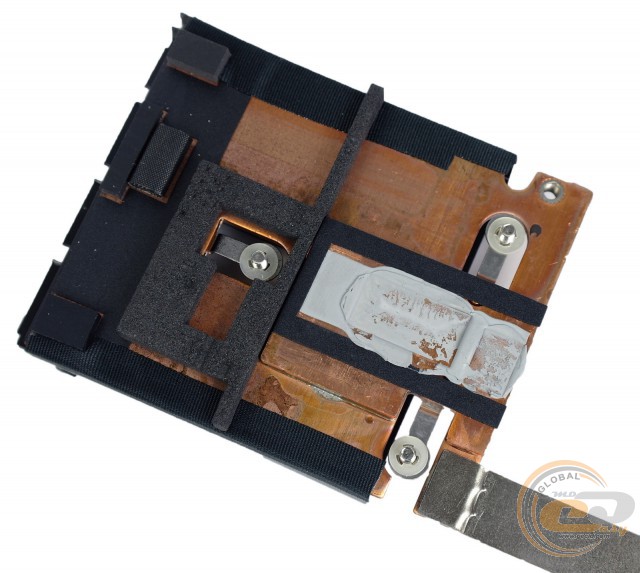

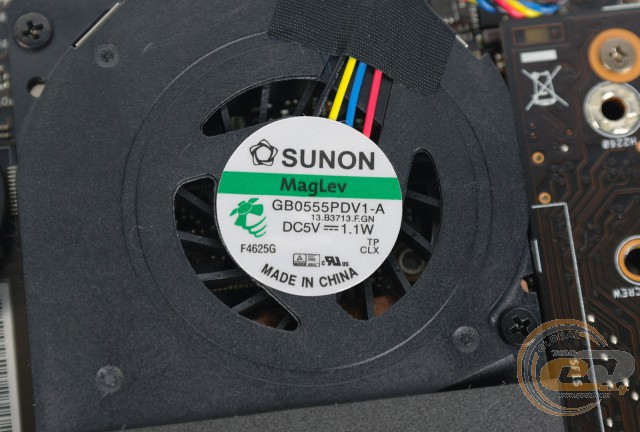

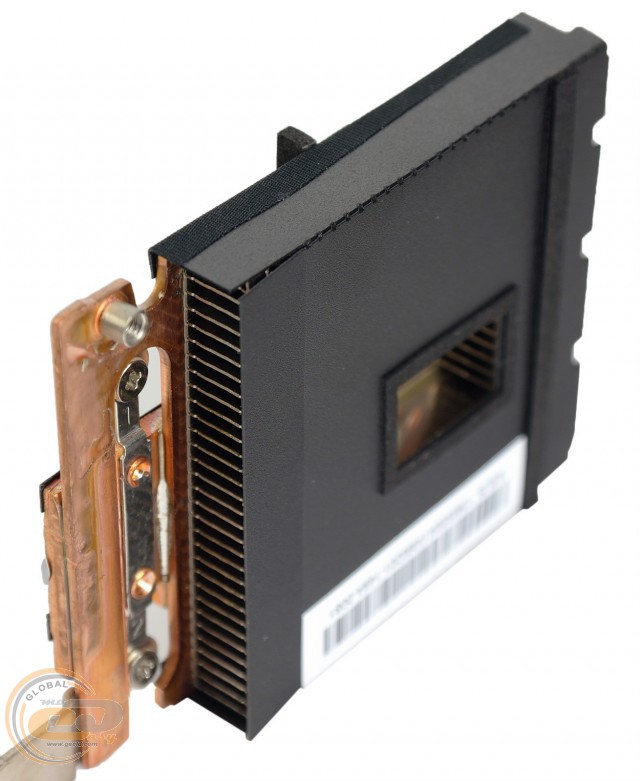

В качестве системы охлаждения используется кулер SUNON GB0555PDV1-A. Он состоит из радиального вентилятора и небольшого медного радиатора с оребрением. Непосредственно с процессором и чипсетом радиатор контактирует при помощи небольшого слоя термопасты, нанесенного на основание.

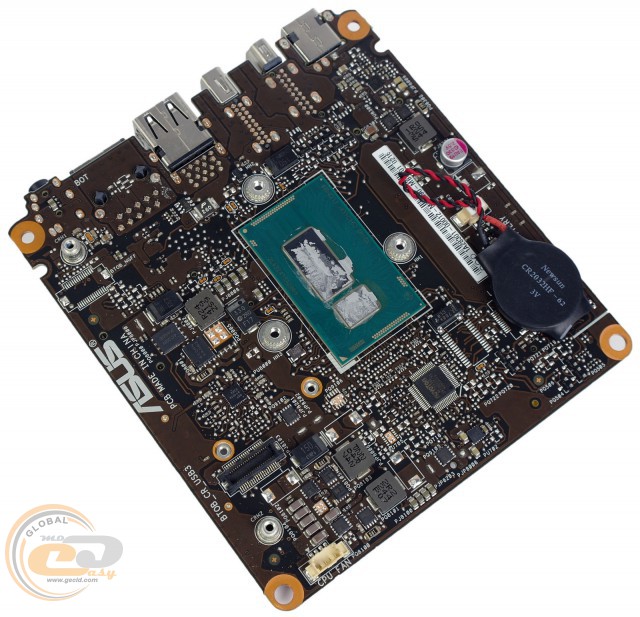

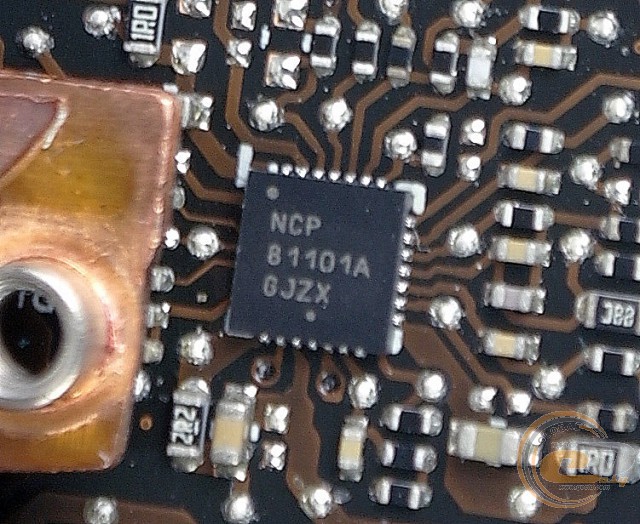

Сама материнская плата выполнена на компактном текстолите темно-коричневого цвета. Обратите внимание, что производитель использовал интегрированное решение, в котором микросхема чипсета расположилась на одной подложке с процессором. Такой подход позволяет упростить разводку питания и конструкцию системы охлаждения. Питание процессора осуществляется по двухфазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере NCP81101A производства компании ON Semiconductor.

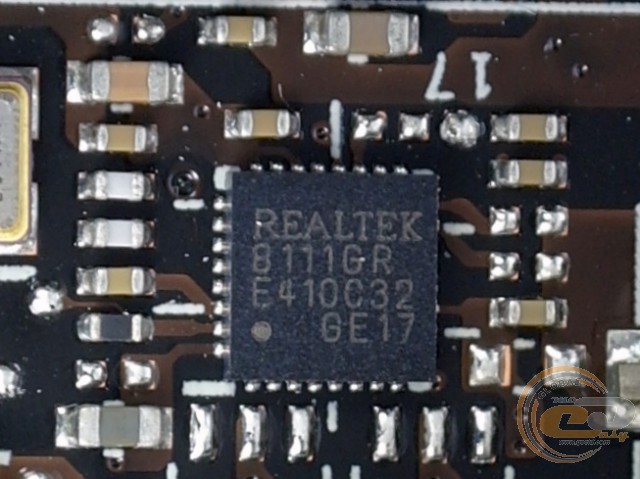

Для поддержки сетевых соединений используется гигабитный LAN-контроллер Realtek RTL8111GR.

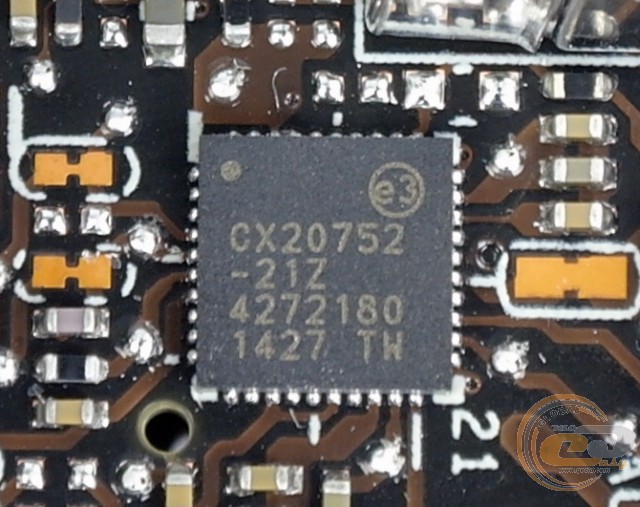

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке Conexant CX20752. В его составе имеются две пары независимых ЦАП и АЦП, а также 2,8-Вт усилитель класса D для наушников. Он способен обрабатывать сигнал с разрядностью до 24-бит и частотой дискретизации до 192 КГц (ЦАП) или 96 КГц (АЦП).

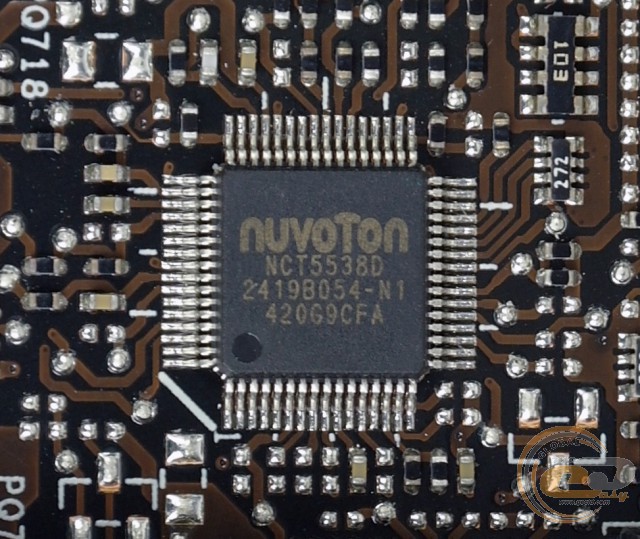

Возможности Multi I/O возложены на микросхему NUVOTON NCT5538D, которая управляет работой кулера, а также обеспечивает мониторинг.

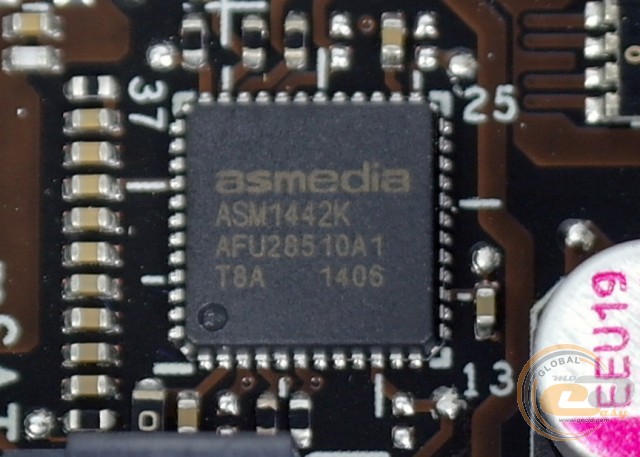

Для реализации видеовыходов HDMI и DisplayPort использован контроллер ASMedia ASM1442K.

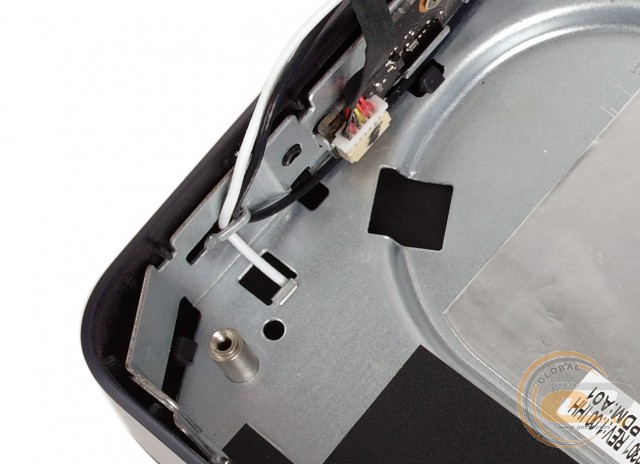

На дне корпуса, между металлическим каркасом и пластиковыми элементами, установлены антенны беспроводных интерфейсов, поэтому не следует размещать мини-компьютер вблизи источников радиопомех.

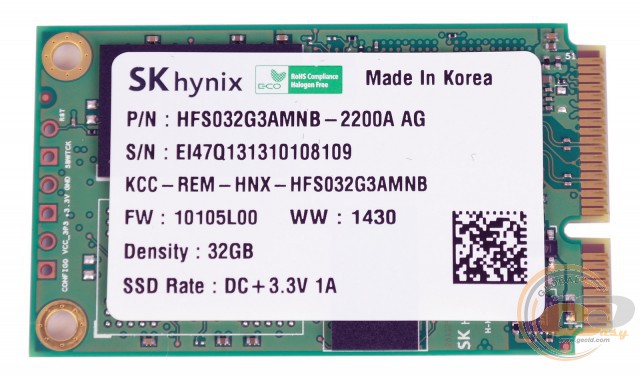

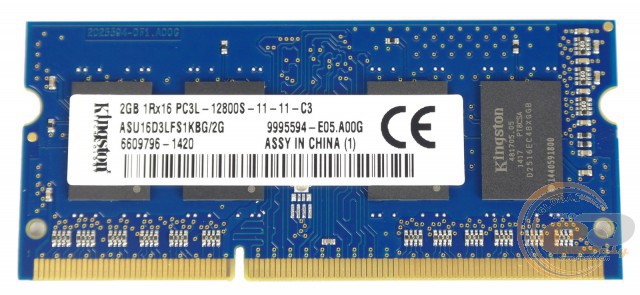

Наш экземпляр ASUS VivoMini UN42 комплектовался одним модулем памяти Kingston ASU16D3LFS1KBG с частотой 1600 МГц и объемом 2 ГБ. В качестве хранилища данных используется твердотельный накопитель SK hynix HFS032G3AMNB-2200A AG объемом 32 ГБ.

BIOS

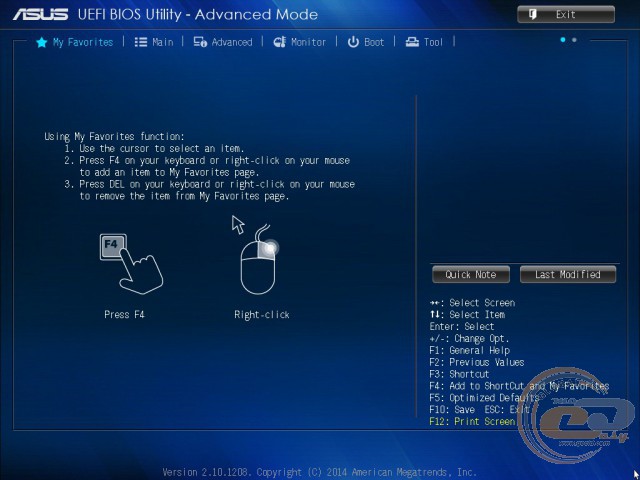

Неттоп оборудован удобным и функциональным предзагрузчиком UEFI BIOS, который поддерживает управление с помощью мыши и обладает русской локализацией интерфейса. Все настройки удобно разнесены по вкладкам.

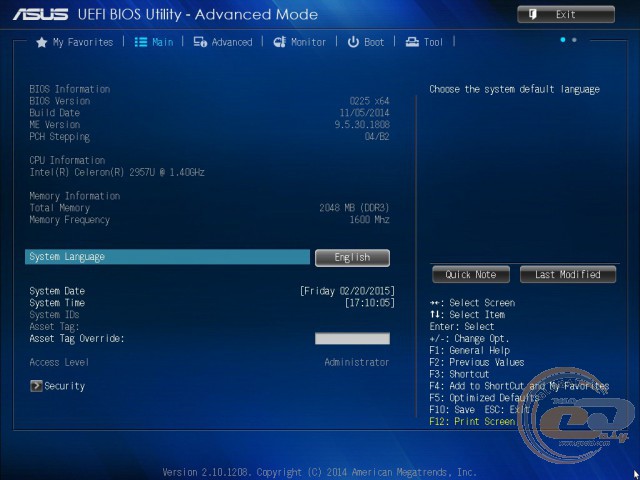

Вкладка «Main» отвечает за настройку даты и времени, выбор языка, а также позволяет узнать тип, объем и рабочую частоту установленной оперативной памяти.

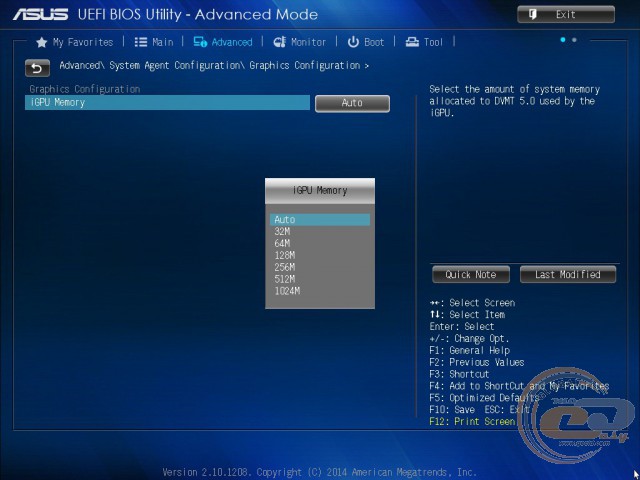

В разделе «Advanced» можно выбрать объем памяти, выделяющийся для нужд графической подсистемы в пределах от 32 до 1024 МБ.

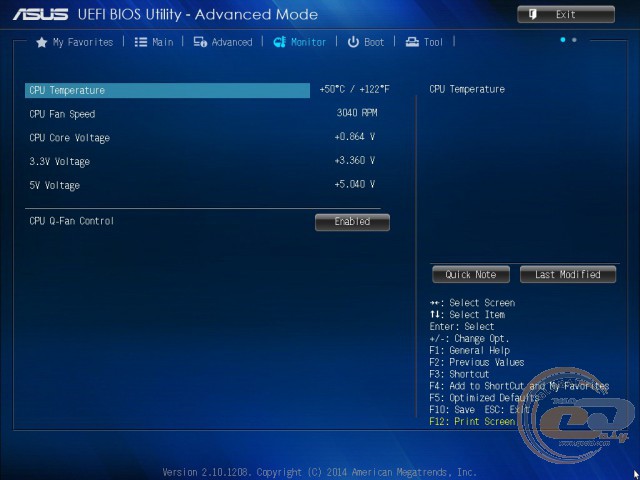

В разделе «Monitor» открывается доступ к наблюдению за температурой и напряжением процессора, скоростью вращения кулера и показателями напряжения на линиях питания +5В и +3,3В.

Тестирование

Для сравнительного тестирования ASUS VivoMini UN42 было использовано следующее оборудование:

Материнские платы (AMD)	ASRock FM2A85X Extreme4-M ASRock Fatal1ty FM2A88X+ Killer
Материнские платы (Intel)	ASUS P8Z77-V PRO/THUNDERBOLT (Intel Z77, Socket LGA1155, DDR3, ATX) ASRock Z87M OC Formula (Intel Z87, Socket LGA1150, DDR3, microATX) ASRock Fatal1ty Z97X Killer (Intel Z97, Socket LGA1150, DDR3, ATX)
Кулеры	Scythe Mugen 3 (Socket LGA1155/1366, AMD Socket AM3+/FM1/FM2) ZALMAN CNPS12X (Socket LGA2011/LGA1150)
Оперативная память	2 х 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP
Жесткий диск	Western Digital Caviar Blue WD10EALX, 1 ТБ, SATA 6 Гбит/с, NCQ
Блок питания	Seasonic X-660, 660 Вт, Active PFC, 80 PLUS Gold, 120-мм fan

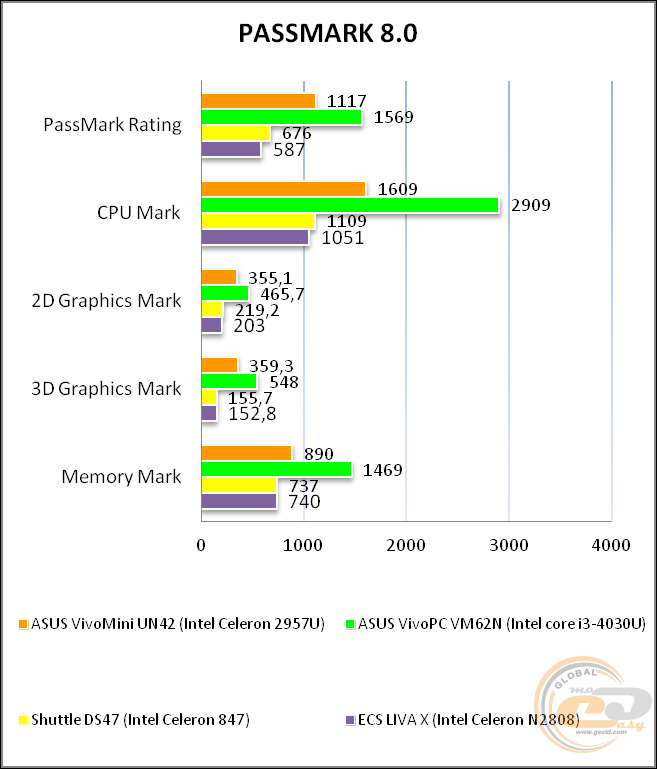

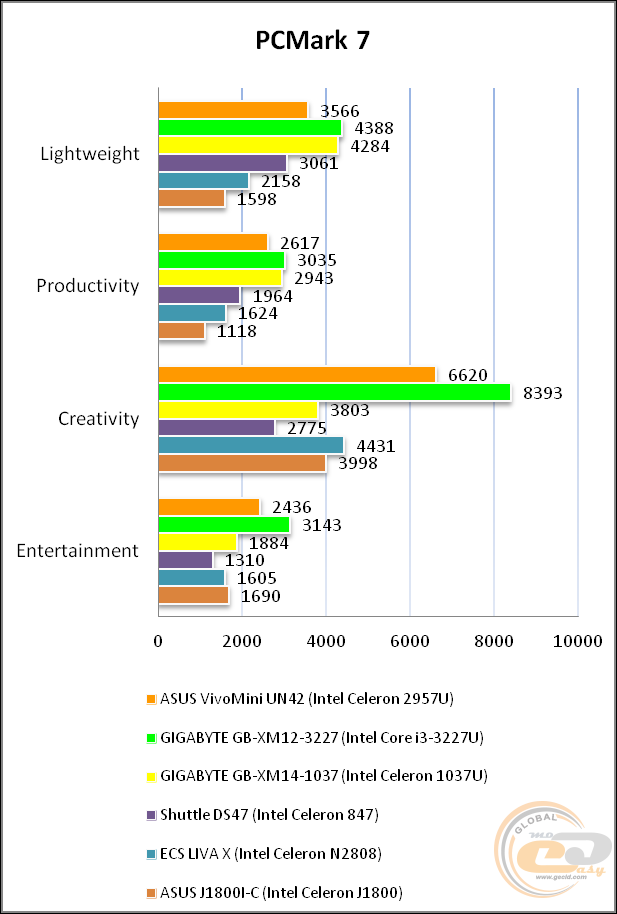

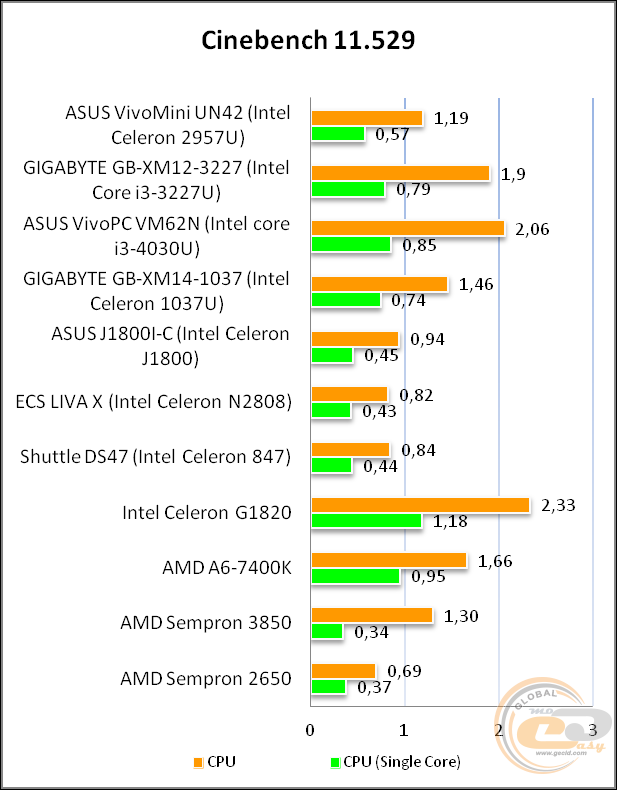

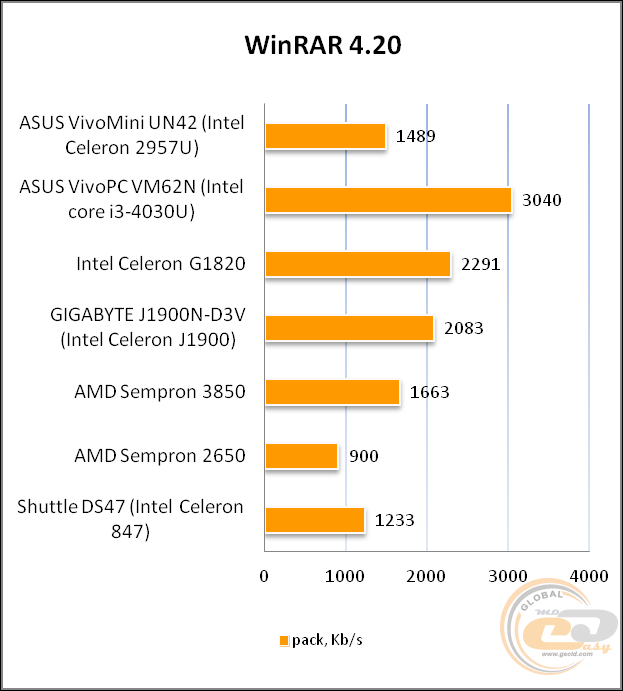

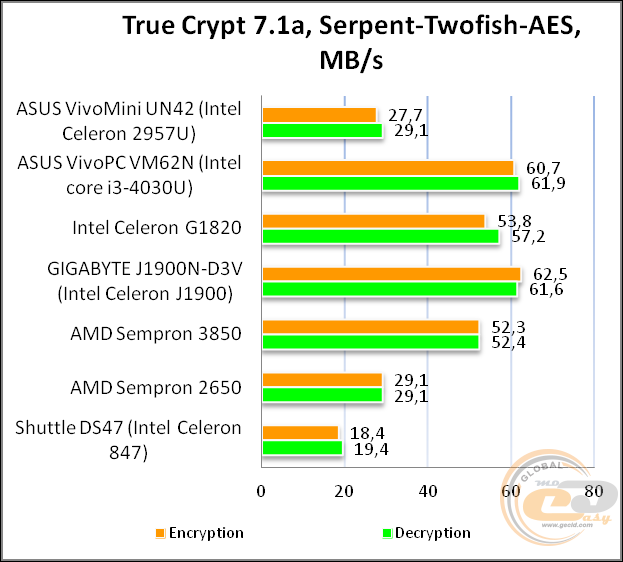

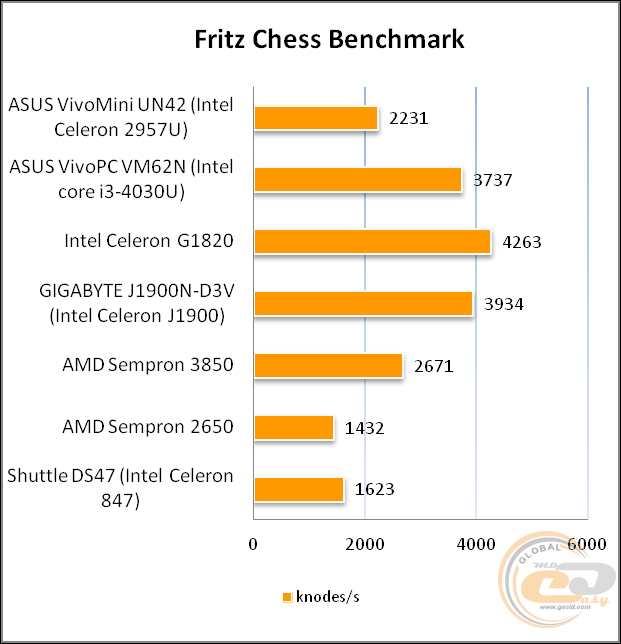

Используемый в мини-компьютере ASUS VivoMini UN42 процессор Intel Celeron 2957U в первую очередь оптимизирован на максимально энергоэффективную работу. Тем не менее он продемонстрировал довольно хорошую производительность, которой будет достаточно для выполнения повседневных задач: обработка интерфейса ОС, редактирование офисных документов, поиск информации в интернете или отображение мультимедийного контента. Конечно же, по уровню производительности ЦП ASUS VivoMini UN42 уступает системам на основе Intel Core i3-3227U и Intel Core i3-4030U, однако не следует забывать, что данная модель и не позиционируется как сверхмощное решение. К тому же она и стоит дешевле представленных в сравнении конкурентов.

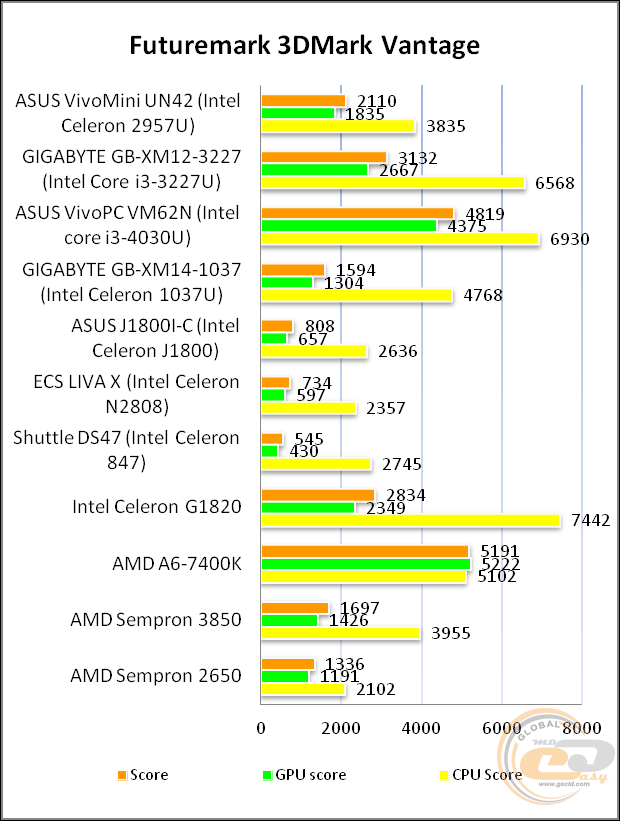

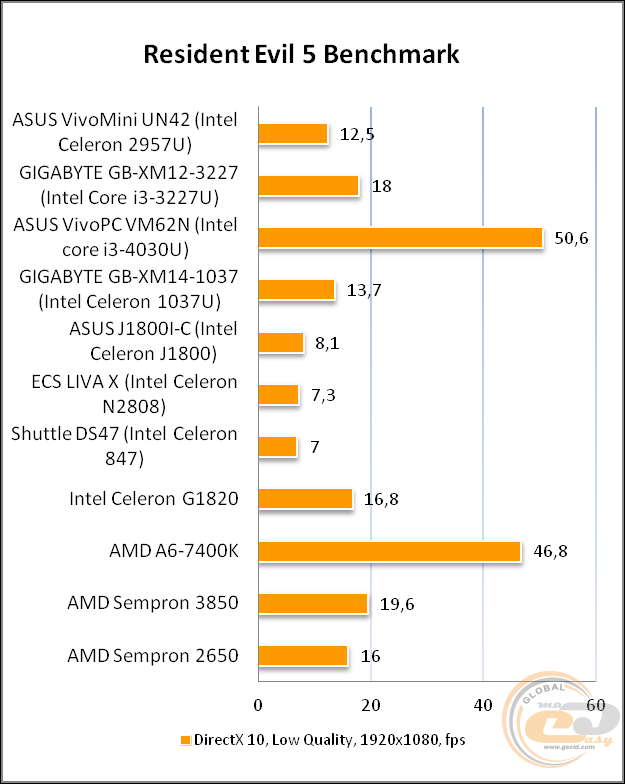

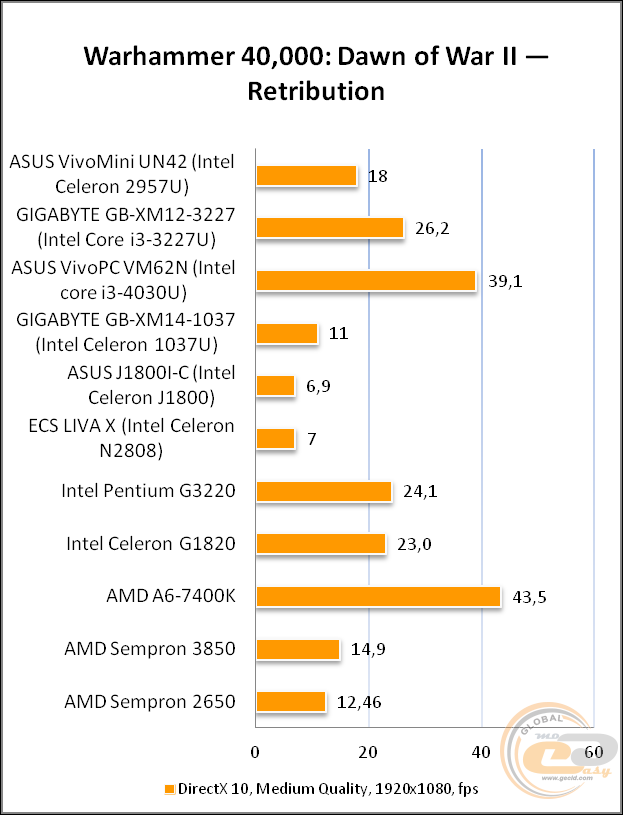

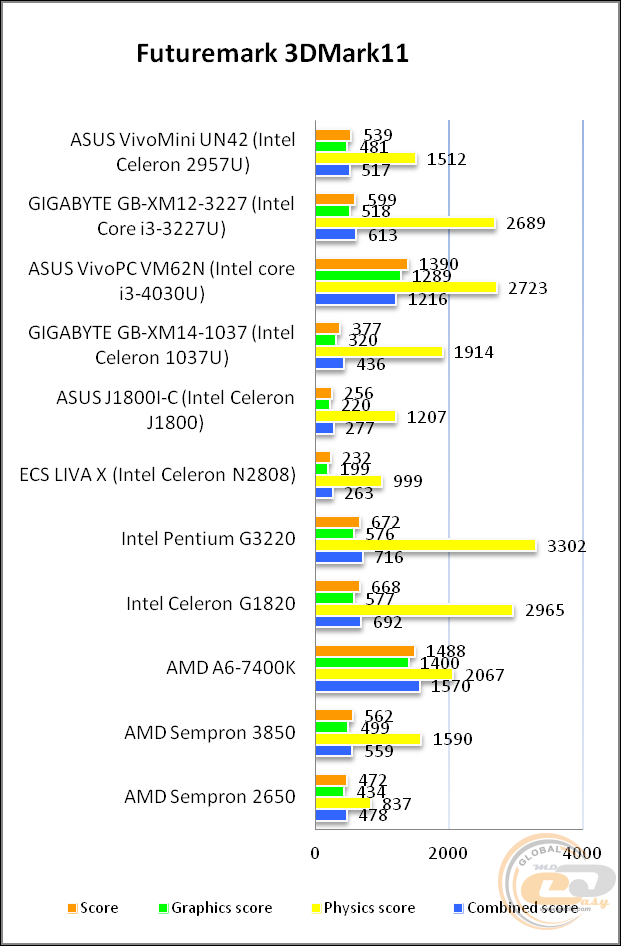

Что же касается игровых возможностей, то отсутствие дискретной видеокарты в составе ASUS VivoMini UN42 и использование далеко не самого производительного интегрированного графического ядра семейства Intel HD Graphics сразу же дает о себе знать. Поэтому можно рассчитывать поиграть только в нетребовательные хиты прошлых лет с не самыми лучшими настройками графики и разрешением ниже Full HD.

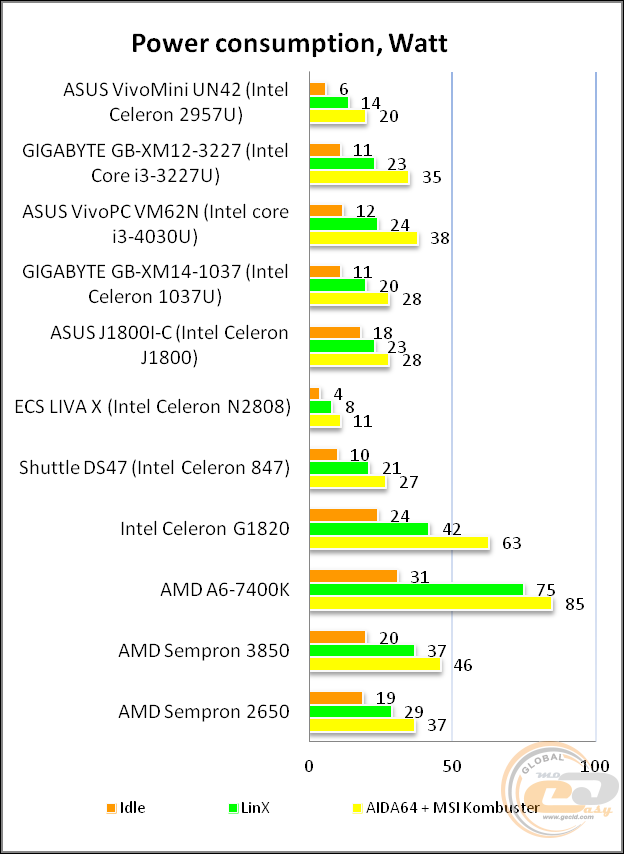

К сильным сторонам новинки можно отнести энергопотребление, которое находится практически на самом низком уровне среди всех представленных в сравнении систем. Более экономичным решением выступает только ECS LIVA X, основанный на менее производительном процессоре Intel Celeron N2808.

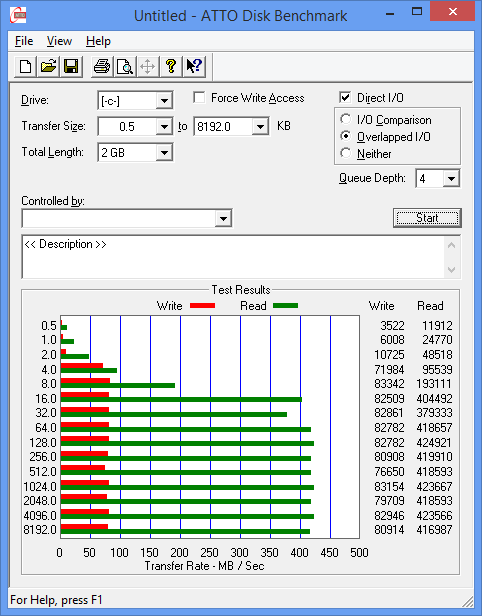

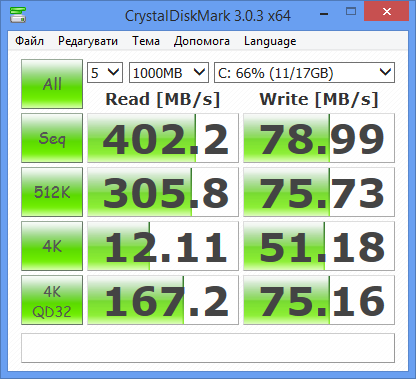

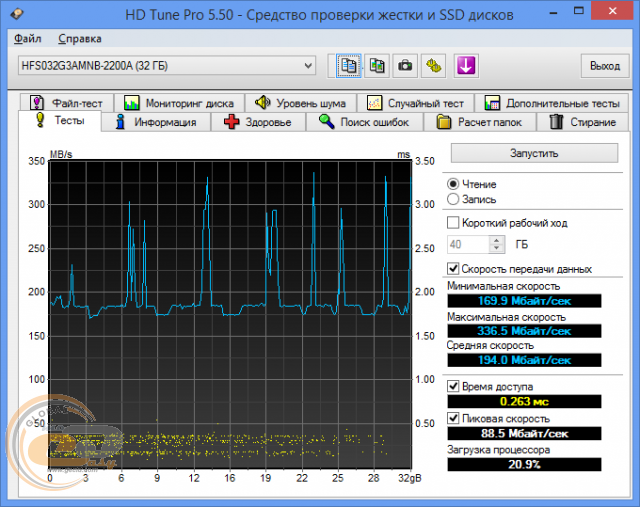

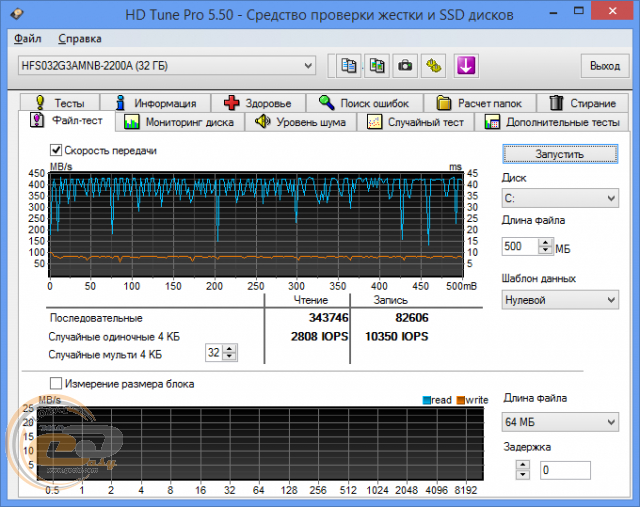

Предустановленный накопитель SK hynix HFS032G3AMNB-2200A AG объемом 32 ГБ обладает очень приличной скоростью чтения на уровне 400 МБ/с, но не самой высокой скоростью записи (80 МБ/с). Причем эти показатели характерны для работы со сжимаемым и несжимаемым контентом.

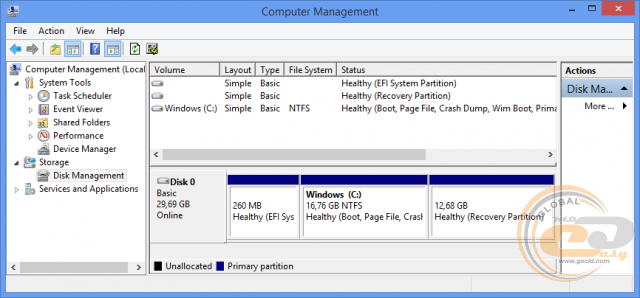

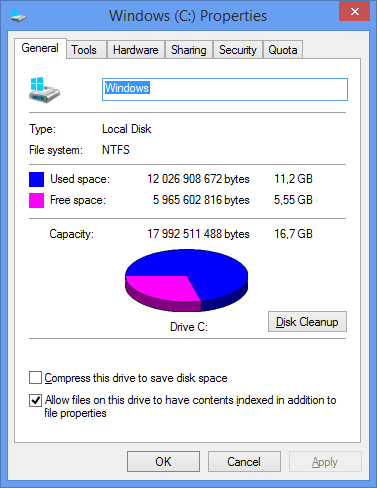

Как видно из таблицы разделов, из общих 32 ГБ установленного mSATA-накопителя пользователю доступно только 17 ГБ, большая часть которых занята операционной системой с драйверами и предустановленным антивирусом от Norton. В итоге объем свободного дискового пространства составляет всего 5,5 ГБ. Отдельный раздел размечен для резервного образа всей системы.

Тестирование интерфейса USB 3.0

Дополнительно мы проверили скорость работы интерфейса USB 3.0 и сравнили ее с показателями порта, реализованного силами чипсета Intel Z97 на материнской плате ASRock Fatality Z97X Killer. Тестирование проводилось при помощи накопителя Kingston HyperX Fury 64 GB.

Как видим, реализованный при помощи чипсета Intel Lynx Point-LP интерфейс модели ASUS VivoMini UN42 хоть и немного, но все же уступил в сравнении, что особенно заметно по результатам тестов в CrystalDiskMark 3.0.2. Однако существенного дискомфорта пользователь от этого не ощутит.

Система охлаждения и уровень шума

Прежде чем говорить о результатах тестирования, отметим, что температура корпуса оценивалась в режиме максимальной нагрузки. Это значит, что при повседневном использовании она будет существенно ниже.

В процессе тестирования были зафиксированы следующие максимальные показатели:

• верхняя крышка – 47,4°C;
• правая боковая часть – 36,2°C;
• левая боковая часть – 33,5°C;
• передняя панель – 34,4°C;
• нижняя часть корпуса – 42,3°C;
• задняя часть – 62,3°C.

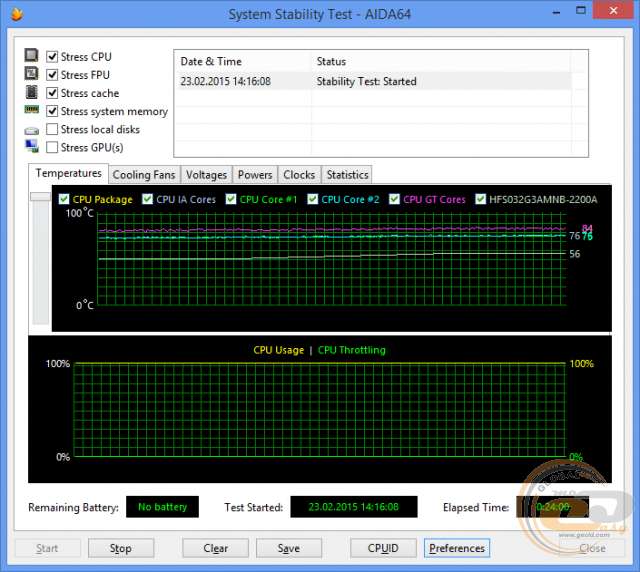

Температура процессора под длительной максимальной нагрузкой не превышала 84°С. То есть до критической отметки в 100°С еще есть существенный запас. А это означает, что система охлаждения достойно справляется с отводом тепла от процессора и чипсета в столь компактном корпусе.

Что же касается шума, то в процессе тестирования были получены следующие результаты:

• Простой − 2400 об/мин. Уровень шума тихий, едва различимый.
• Полная продолжительная нагрузка − 3200 об/мин. Тихий, с небольшим фоновым шумом.
• Длительная экстремальная нагрузка − 4600 об/мин. Ниже среднего, вполне комфортный.

Выводы

По итогам тестирования мини-ПК ASUS VivoMini UN42 стоит отметить, что новинка может стать отличной альтернативой офисной системы, домашнего мультимедийного ПК либо медиаплеера. Благодаря сверхкомпактным габаритам, а также очень тихой и эффективной системе охлаждения данный компьютер точно не создаст проблем с его размещением. А стильный дизайн подойдет к любому современному интерьеру. Не стоит забывать, что в комплекте поставляется крепление VESA, которое позволит закрепить новинку за монитором либо телевизором. В пользу использования ASUS VivoMini UN42 в качестве мультимедийного ПК говорит и конфигурация интерфейсной панели, которая включает в себя не только два современных цифровых видеовыхода, но и четыре порта USB 3.0, а также кард-ридер, наличие которого по достоинству оценят любители фото- и видеосъемки.

К важным преимуществам новинки также можно отнести очень низкое энергопотребление, достаточный уровень производительности и простоту в использовании для обычного пользователя, так как компьютер в данном случае поставляется полностью готовым к работе, с предустановленными драйверами и операционной системой. Более опытные пользователи могут приобрести себе barebone-версию, к которой необходимо будет докупить подходящие модули оперативной памяти, накопитель и операционную систему.

Среди особенностей ASUS VivoMini UN42 следует выделить лишь небольшой объем свободного пространства на предустановленном 32-ГБ накопителе, который составляет всего 5,5 ГБ. Однако благодаря наличию четырех портов USB 3.0 вы всегда сможете подключить внешний накопитель нужного объема.

В целом, если вы планирует приобрести компактную и не самую дорогую систему для офисного, бизнес, учебного и мультимедийного использования, то ASUS VivoMini UN42 может стать отличным выбором.

Достоинства:

• энергоэффективный 2-ядерный процессор Intel Celeron 2957U;
• компактный и стильный дизайн;
• качественная сборка и хорошие материалы корпуса;
• предустановленная оперативная память и твердотельный накопитель;
• крепления VESA и модуль Wi-Fi/Bluetooth в комплекте;
• поддержка высокоскоростных стандартов 802.11 a/b/g/n/ac Wi-Fi и Bluetooth 4.0;
• наличие четырех портов USB 3.0, два из которых поддерживают технологию Battery Charging 1.2 для ускоренной зарядки подключенных устройств;
• хороший набор внешних интерфейсов;
• эффективная и тихая работа системы охлаждения;
• возможность размещения на стене или на тыльной стороне монитора.

Особенности:

• малый объем свободного дискового пространства.



Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленный для тестирования мини-ПК.

Выражаем благодарность компаниям AMD, Scythe, Sea Sonic Elecronics и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
