Обзор и тестирование звуковой карты ASUS Xonar U5

25-06-2015

На сегодняшний день выбор звуковых карт достаточно обширен. На рынке представлены устройства для различных категорий потребителей: от рядовых покупателей и вплоть до профессионалов сферы аудиозаписи.

ASUS Xonar U5

В данном материале мы предлагаем обратить внимание на достаточно интересное устройство от компании ASUS, которая продолжает развивать свою линейку звуковых карт ASUS Xonar. Перед нами находится компактная внешняя 5.1-канальная аудиокарта ASUS Xonar U5, которая имеет умеренную стоимость и обладает широким спектром разъемов подключения.

Спецификация

Название модели

ASUS Xonar U5

Характеристики аудио

Выходное соотношение сигнал/шум (фронтальный выход)

104 дБ

Коэффициент нелинейных искажений + шум (THD+N) на 1 кГц (фронтальный выход)

>0,005% (-86 дБ)

Частотный отклик (-3 дБ, 24 бит / 96 кГц вход)

10 – 44 000 Гц

Предельное напряжение на линейный выход (RCA; 3,5)

1 ВRMS (2,828 Вp-p)

Предельное напряжение на наушники

1,3 ВRMS (3,677 Вp-p)

Интерфейс подключения

USB

Аудиопроцессор

C-Media CM6631A

Частота дискретизации и разрядность

Аналогового воспроизведения / записи

44,1 / 48 / 88,2 / 96 / 192 кГц @ 16 / 24 бит

Цифрового выхода S/PDIF

44,1 / 48 / 88,2 / 96 / 192 кГц @ 16 / 24 бит

Поддержка ASIO

44,1 / 48 / 88,2 / 96 / 192 кГц @ 16 / 24 бит

Формат вывода звука

5.1

Аналоговые выходы

4 х 3,5 мм (1/8") (наушники)

Аналоговые входы

1 x 3,5 мм (1/8") (линейный вход / микрофон комбинированный)

Цифровые входы

1 x S/PDIF out (1 x Coaxial)

Особенности

ПО Sonic Studio

Комплектация

S/PDIF-адаптер

USB-кабель
CD с драйверами и документация

Совместимые ОС

Windows 7 / 8 / 8.1 (32 / 64-битные) Mac OS X

Размеры

138 x 80 x 25 мм

Страница компании

ASUS

Страница продукта

ASUS Xonar U5

Упаковка и комплектация

ASUS Xonar U5

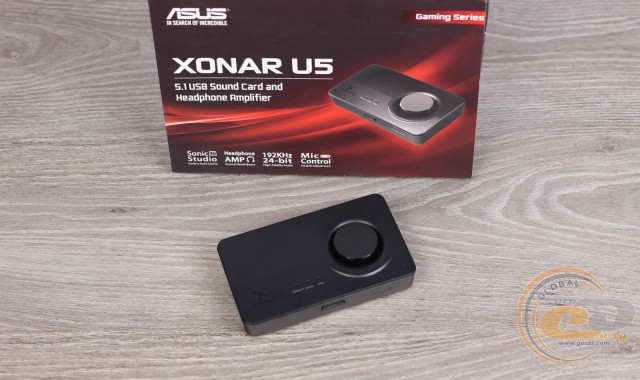

На прилавке вы можете увидеть звуковую карту ASUS Xonar U5 в относительно небольшой коробке, выполненной из достаточно плотного картона. За основу для цветового оформления выбраны черный и красный цвета, что в какой-то степени может способствовать привлечению внимания потенциального покупателя. Подобная цветовая гамма не удивительна, ведь устройство ориентировано на геймеров. Хотя о принадлежности к серии ASUS Republic of Gamers упоминания нет. Судя по всему, расчет сделан на ассоциативное восприятие.

ASUS Xonar U5

Центральное место на упаковке занимает крупное изображение ASUS Xonar U5. Также производитель сразу подчеркивает ключевые особенности устройства: поддержка 5.1-канальных звуковых систем и наличие усилителя для наушников. Дополнительно, в виде небольших пиктограмм, раскрывается возможность управления микрофоном, поддержка сигнала с параметрами 192 кГц/24 бит и фирменного ПО Sonic Studio.

ASUS Xonar U5

На тыльной стороне более подробно раскрываются данные спецификации аудиокарты, назначение портов, комплектация, а также основные возможности устройства. Эта информация будет полезной при составлении покупателем первичного мнения о возможностях ASUS Xonar U5.

ASUS Xonar U5

На боковой грани отмечаются требования к системе. Фактически любой современный ПК, даже с самой низкой производительностью, способен справиться с возможной дополнительной нагрузкой при подключении звуковой карты.

ASUS Xonar U5

ASUS Xonar U5

Как и в большинстве премиум-устройств, передняя панель открывается и демонстрирует нам внешний вид ASUS Xonar U5. На открывшейся поверхности разработчики показали внешний вид комплектного фирменного ПО Sonic Studio. Здесь в общем виде дана характеристика возможностей программы, а также место размещения отдельных блоков управления, таких как усиление баса, управление профилями, корректировка шумов и т.д.

ASUS Xonar U5

Комплектацию аудиокарты можно охарактеризовать как достаточную. В комплект поставки входит USB-кабель длиной 1 м, руководство пользователя, диск с необходимым ПО и драйверами, а также Toslink-адаптер.

Внешний вид и внутреннее устройство

ASUS Xonar U5

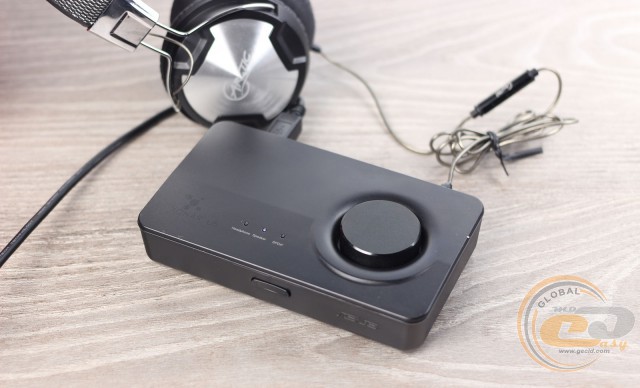

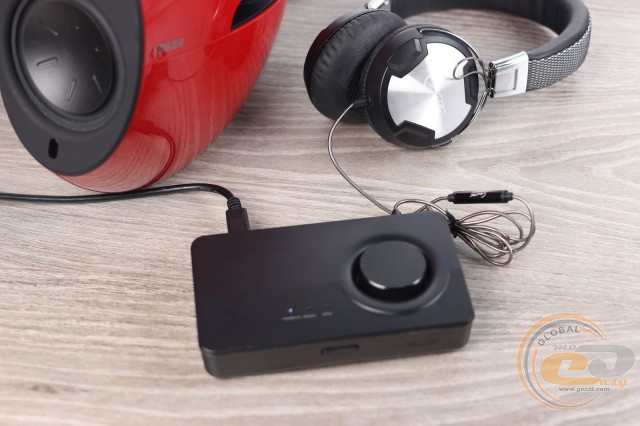

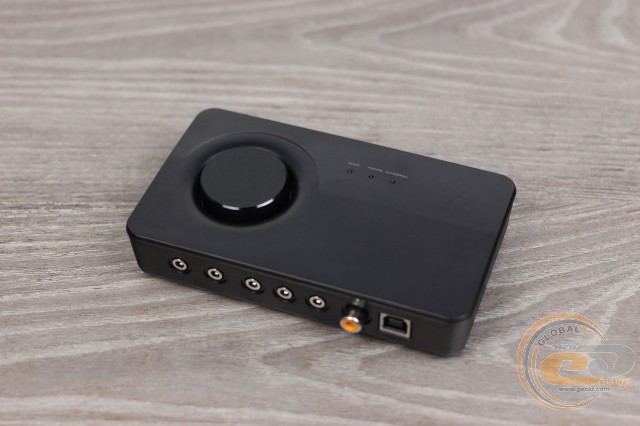

Модель ASUS Xonar U5 имеет весьма компактные размеры, поэтому она не будет занимать много рабочего пространства на столе. Благодаря таким габаритам ее с легкостью можно взять в любую командировку или на отдых.

ASUS Xonar U5

Корпус выполнен из черного матового пластика. На верхней поверхности размещен многофункциональный поворотный регулятор. При вращении происходит управление громкостью звука, а в случае нажатия на него осуществляется переключение аудиовыхода, при этом размещенные рядом три светодиода подскажут текущий режим работы ASUS Xonar U5: «Наушники», «Колонки» или же «Коаксиальный порт SPDIF».

ASUS Xonar U5

На тыльной стороне аудиокарты имеется переключатель режима USB Audio, который позволяет выбирать один из двух вариантов: «1.0» или «2.0». Различия между ними существенные. В первом случае устройство будет автоматически определяться системой, однако функционал будет сильно ограничен. Поддерживается только воспроизведение звука с ограниченной частотой сигнала и дискретизации (44,1 кГц / 48 кГц @ 16 бит). Режим «USB Audio 2.0» позволит раскрыть возможности устройства в полном объеме.

ASUS Xonar U5

Помимо переключателя, здесь размещена наклейка с указанием модели, серийного номера и параметров питания звуковой карты. Также имеются четыре прорезиненные ножки для обеспечения хорошего контакта с поверхностью.

ASUS Xonar U5

ASUS Xonar U5

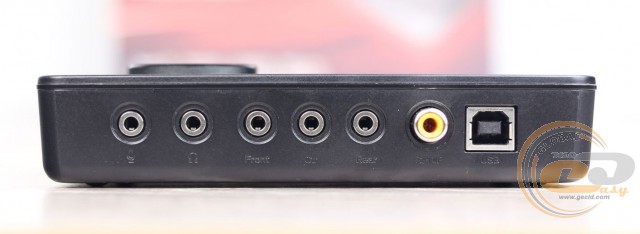

На задней боковой грани размещены все интерфейсы подключения. Здесь мы видим пять классических разъемов типа 3,5 мм mini-jack, два из которых используются для гарнитуры, а три предназначены для подключения акустических систем формата 5.1. Помимо этого, имеется разъем коаксиального порта S/PDIF и USB 2.0 тип B для подключения к ПК.

ASUS Xonar U5

На передней боковой грани ASUS Xonar U5 присутствует качелька регулировки уровня усиления микрофона. Подобное размещение весьма удачно, так как при необходимости можно с легкостью внести нужные коррективы.

ASUS Xonar U5

ASUS Xonar U5

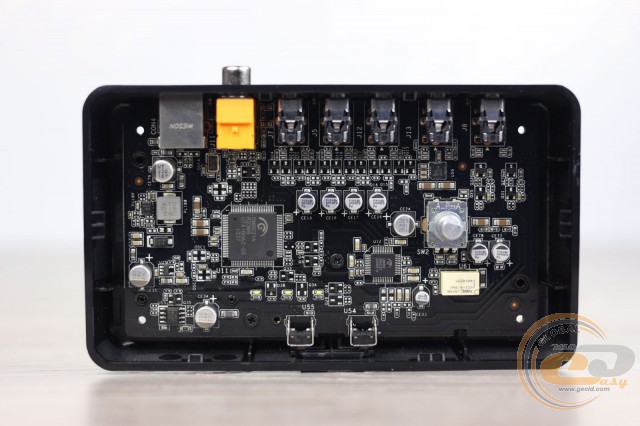

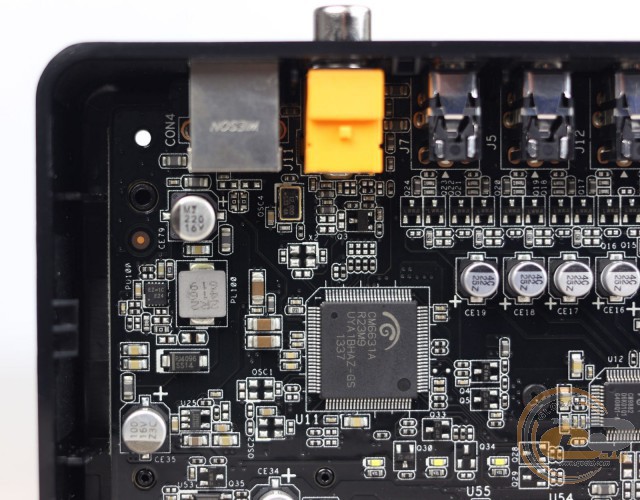

Аудиокарта ASUS Xonar U5 базируется на аудиопроцессоре C-Media CM6631A. Он имеет шину подключения USB 2.0 и способен обрабатывать одновременно три аудиопотока с частотой дискретизации 192 кГц и разрядностью 32 бита. Для преобразования цифро-аналогового и аналогово-цифрового сигнала используется кодек СМ9882. А отдельный операционный усилитель отвечает за работу наушников с импедансом вплоть до 150 Ом.

ASUS Xonar U5

На тыльной стороне размещена микросхема памяти cFeon EN39LV010, предназначенная для хранения внутреннего микрокода.

Тестирование

Для проверки возможностей звуковой карты ASUS Xonar U5 использовалось следующее оборудование.

Процессор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Материнская плата

ASRock Fatal1ty Z97X Killer (Intel Z97, Socket LGA1150, DDR3, ATX)

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

Intel HD Graphics 4600

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Тестирование в режиме работы 16 бит, 44 кГц

ASUS Xonar U5

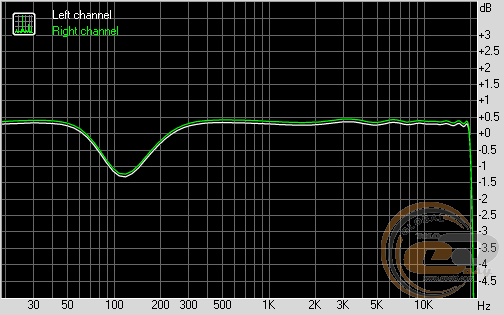

Частотная характеристика

ASUS Xonar U5

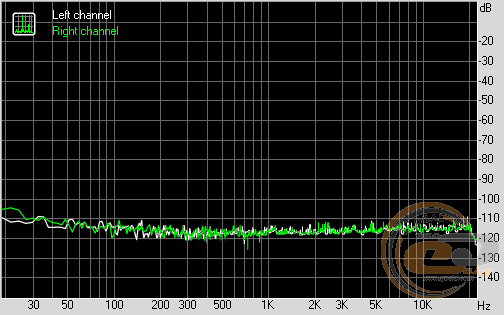

Уровень шума

ASUS Xonar U5

Динамический диапазон

ASUS Xonar U5

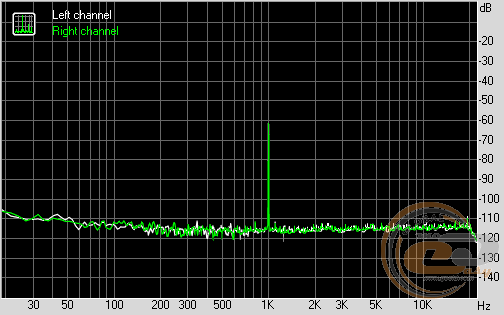

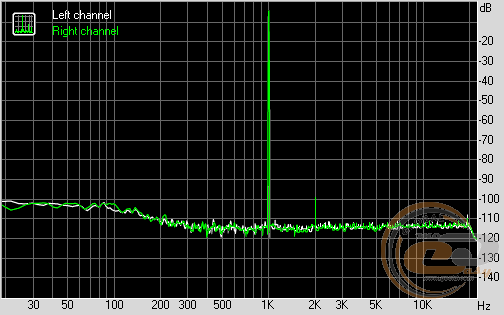

Гармонические искажения + шум (-3 дБ)

ASUS Xonar U5

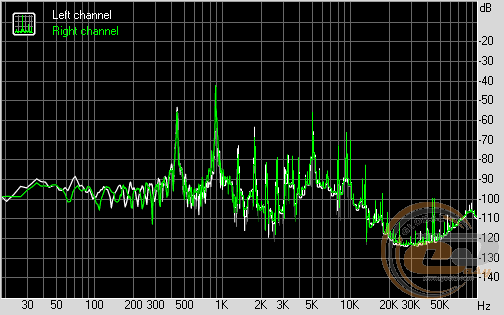

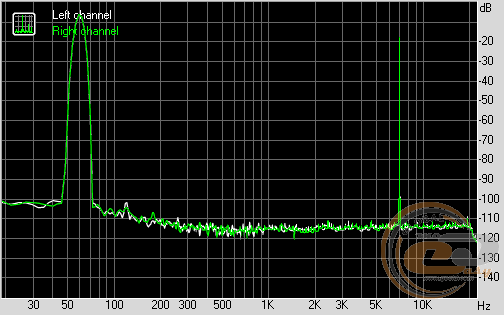

Интермодуляционные искажения

ASUS Xonar U5

Интермодуляционные искажения (переменная частота)

ASUS Xonar U5

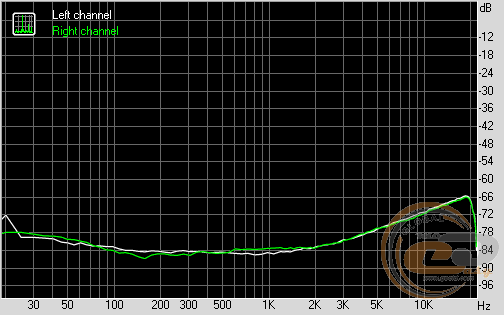

Взаимопроникновение каналов

Общий результат

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.44, -1.24

Средне

Уровень шума, дБ (А)

-84.5

Хорошо

Динамический диапазон, дБ (А)

84.4

Хорошо

Гармонические искажения, %

0.0026

Отлично

Гармонические искажения + шум, дБ(A)

-77.5

Средне

Интермодуляционные искажения + шум, %

0.019

Очень хорошо

Взаимопроникновение каналов, дБ

-84.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.019

Очень хорошо

Общая оценка



Очень хорошо

Общий уровень производительности звуковой карты вспомогательной утилитой оценен как очень хороший. В данном режиме работы показатели неплохие, хотя по ряду характеристик наблюдаются отклонения от идеала. Например, мы видим небольшую просадку частотной характеристики, которая, впрочем, вряд ли будет замечена рядовыми пользователями.

Тестирование в режиме работы 24 бит, 192 кГц

ASUS Xonar U5

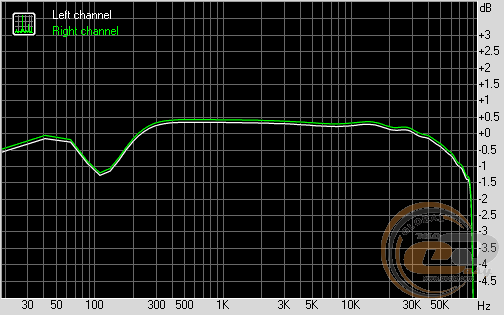

Частотная характеристика

ASUS Xonar U5

Уровень шума

ASUS Xonar U5

Динамический диапазон

ASUS Xonar U5

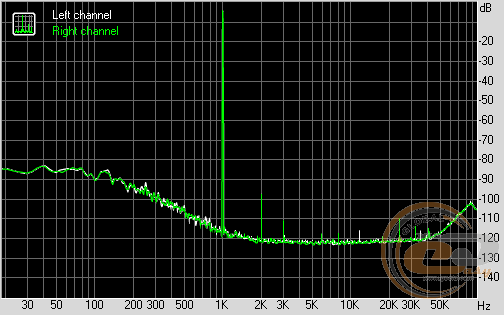

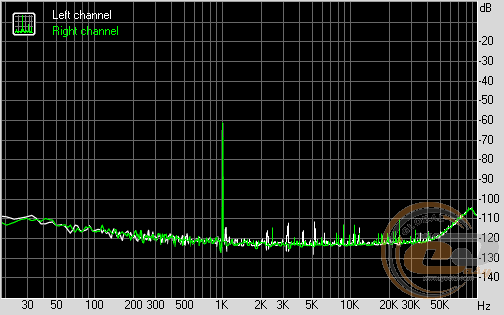

Гармонические искажения + шум (-3 дБ)

ASUS Xonar U5

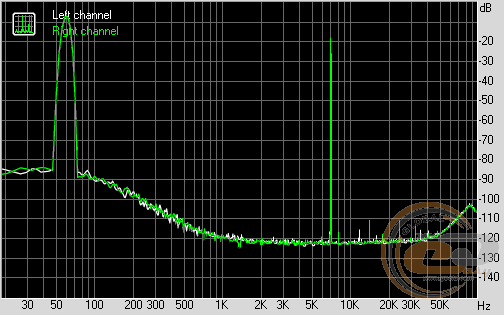

Интермодуляционные искажения

ASUS Xonar U5

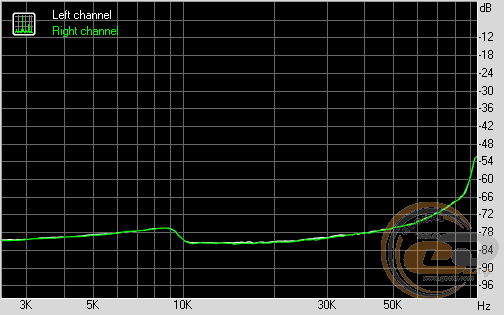

Интермодуляционные искажения (переменная частота)

ASUS Xonar U5

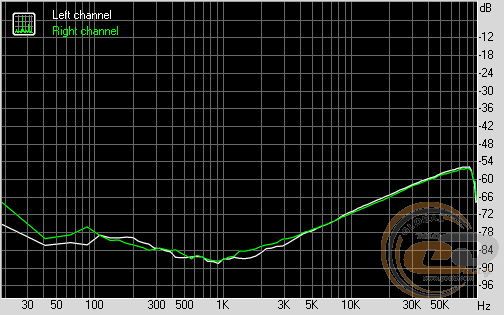

Взаимопроникновение каналов

Общий результат

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.34, -1.28

Средне

Уровень шума, дБ (А)

-90.9

Очень хорошо

Динамический диапазон, дБ (А)

91.0

Очень хорошо

Гармонические искажения, %

0.0026

Отлично

Гармонические искажения + шум, дБ(A)

-79.5

Средне

Интермодуляционные искажения + шум, %

0.039

Хорошо

Взаимопроникновение каналов, дБ

-87.1

Отлично

Интермодуляции на 10 кГц, %

0.0097

Очень хорошо

Общая оценка



Очень хорошо

Более драматичные результаты получены при тестировании звуковой карты на пределе возможностей. Общая оценка идентична и для режима работы 24 бит / 192 кГц, хотя результат несколько хуже. В частности, более явно проявляются гармонические искажения и шум. Помимо этого, легко заметить достаточно значительную неравномерность АЧХ. Особенно ярко она проявляется в НЧ-диапазоне.

ASUS Xonar U5

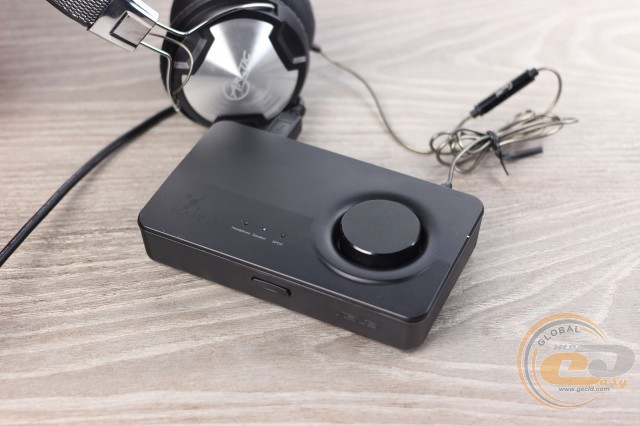

В целом возможности модели ASUS Xonar U5 превышают традиционные интегрированные решения. Поэтому она может стать хорошим вариантом особенно в том случае, если проблематично подключить внутреннюю аудиокарту, например, в компактных мини-ПК или ноутбуках.

Комплектное фирменное ПО

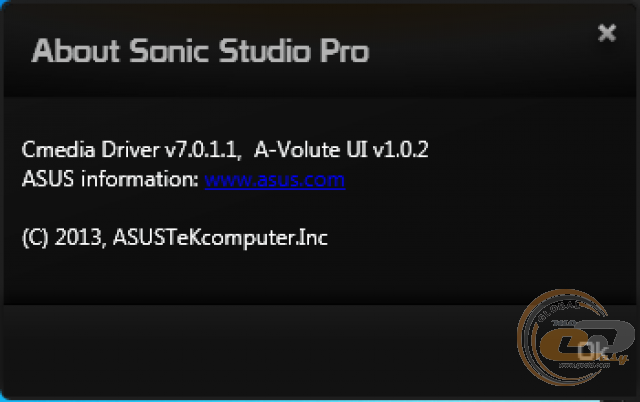

В полной мере возможности ASUS Xonar U5 раскрываются благодаря фирменному ПО Sonic Studio. В отличии от рассмотренных ранее вариантов, программа содержит весь спектр настроек в одном окне. Отметим, что для понимания некоторых пунктов необходимы элементарные знания английского языка или же хотя бы наличие словаря.

ASUS Xonar U5

ASUS Xonar U5

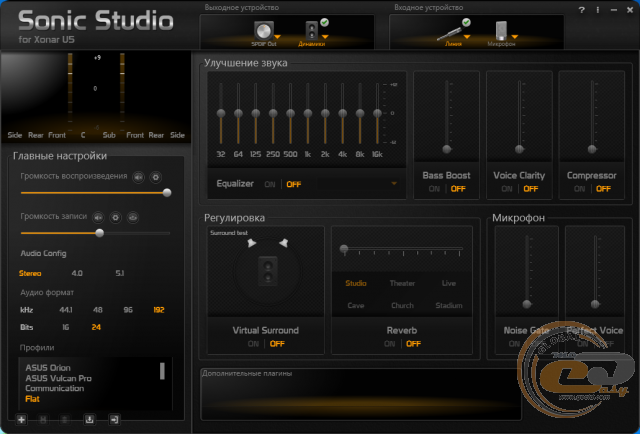

Единое окно Sonic Studio позволяет быстро и оперативно выполнить все необходимые настройки, что делает процесс эксплуатации устройства на порядок проще.

ASUS Xonar U5

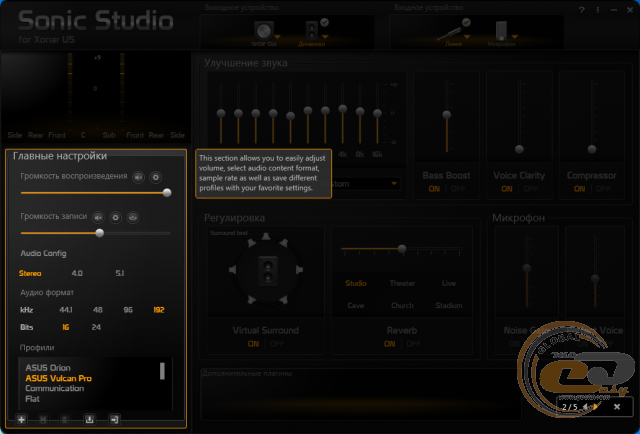

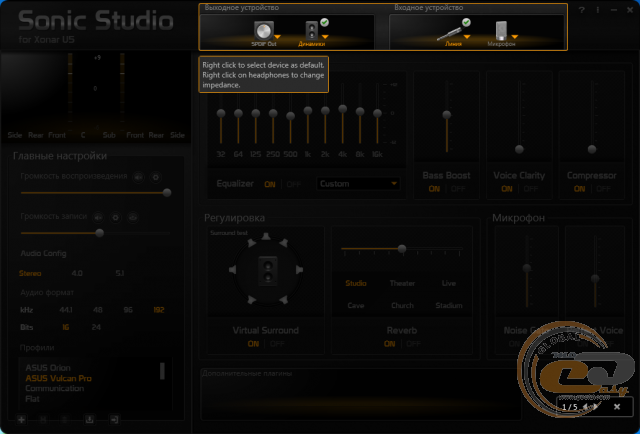

Окно условно делится на несколько блоков, в каждом из которых содержится определенная группа параметров. Так, в разделе «Главные настройки» можно задать режим работы аудиокарты, выбрать один из предложенных профилей с настройками и установить громкость воспроизведения и записи.

ASUS Xonar U5

В верхней части вы можете выбрать входное и выходное устройство.

ASUS Xonar U5

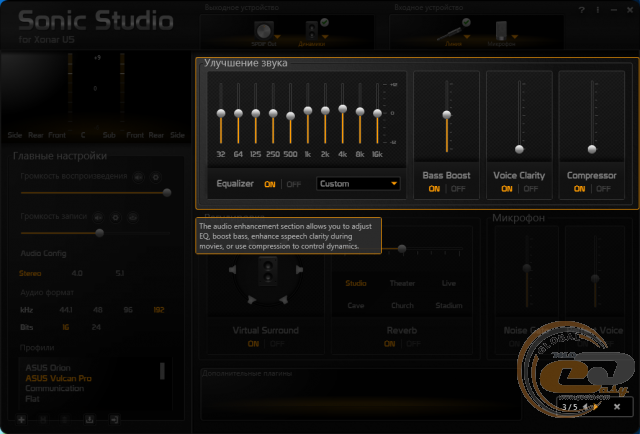

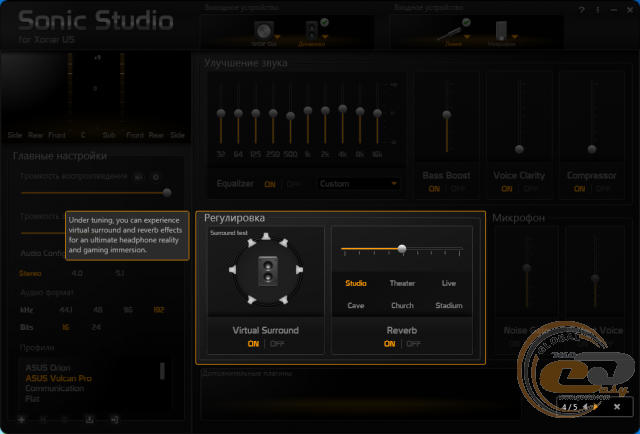

Для более тонкой настройки качества звучания предлагается раздел «Улучшение звука». Фактически это эквалайзер, с помощью которого регулируется интенсивность по отдельно взятым частотам. Также имеется возможность включить или отключить дополнительные функции, такие как усиление баса, регулировка шумов и т.д.

ASUS Xonar U5

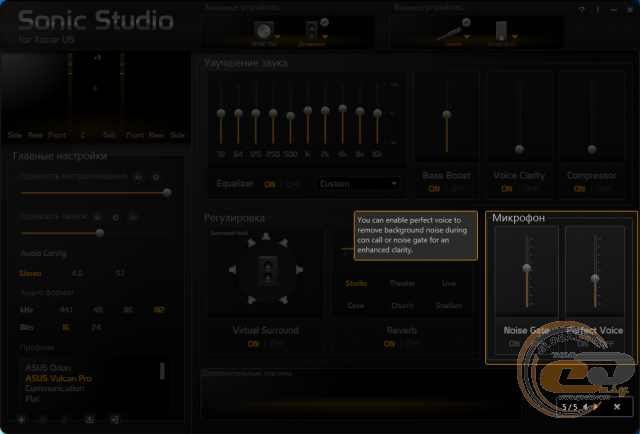

Блок «Регулировка» посвящен настройке объемного звука.

ASUS Xonar U5

Таким образом, за кажущейся внешней простотой стоит весьма полезная и легкая в освоении утилита, которая поможет в полной мере раскрыть потенциал устройства.

Выводы

ASUS Xonar U5

Подводя итоги знакомства с внешней аудиокартой ASUS Xonar U5, стоит отметить, что устройство на самом деле достаточно интересное. Компактные габариты, стильный внешний вид, простота подключения, наглядность в работе и отличная эргономика – это его основные преимущества.

В связи с использованием не самой производительной элементной базы были получены отнюдь не максимальные оценки в тестовой утилите, однако итоговый результат «очень хорошо» даже для режима работы 24 бит / 192 кГц говорит о хорошем потенциале.

Стоит признать, что по нынешним меркам ASUS Xonar U5 недалеко ушла от современных интегрированных аудиокарт, однако свои изюминки в ней присутствуют. В первую очередь это неплохой набор интерфейсов подключения: два разъема 3,5 мм mini-jack для гарнитуры и три для подключения акустических систем формата 5.1. Также имеется разъем коаксиального порта S/PDIF. Напомним, что звуковая карта поддерживает наушники с импедансом вплоть до 150 Ом. Это позволит наслаждаться звуком через профессиональные наушники или же близкие к таковым.

В конечном итоге можно сделать вывод, что владельцы, которые стремятся получить максимальный комфорт и гибкость, не прогадают при выборе данного устройства. Что же касается искушенных в качестве звука покупателей, то, скорее всего, им стоит рассмотреть более производительные модели линейки ASUS Xonar либо других производителей. При этом нужно помнить, что за более высокий уровень производительности придется заплатить большую сумму.


Автор: Дмитрий Гаранжа

Выражаем благодарность компании ASUS, за предоставленную для тестирования звуковую карту.

Выражаем благодарность компаниям AMD, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
