Обзор и тестирование мини-компьютера ECS LIVA X2

04-09-2015

Постоянные читатели нашего портала уже имели возможность познакомиться с продукцией известной тайваньской компании ECS (Elitegroup Computer Systems), которая вот уже несколько десятков лет к ряду является активным участником рынка компьютерных комплектующих.

ECS LIVA X2

На очереди еще один представитель достаточно интересной и во многом инновационной линейки портативных мини-ПК – неттоп ECS LIVA X2, который, помимо обновленного процессора и улучшенной системы охлаждения, получил новый привлекательный дизайн. Поэтому не будем отвлекаться на ненужные прелюдии, а поскорее начнем наш обзор с детального рассмотрения технических характеристик.

Спецификация

Производитель и модель

ECS LIVA X2

Процессор

Intel Celeron N3050: 2 ядра, 2 потока, 1600 − 2166 МГц, кэш-память L2 – 2 МБ, TDP – 6 Вт

Чипсет

Intel Celeron N3050 (Intel Braswell SoC)

Оперативная память

2 ГБ DDR3L-1600 МГц

Графический адаптер

Intel HD Graphics: частота ядра 320 – 600 МГц; объем видеопамяти выделяется динамически за счет оперативной

Дисковая подсистема

Toshiba eMMC 032GE4 32 ГБ

Отсеки для накопителей

1 х M.2 SSD (до 1 ТБ)

Оптический привод

Кард-ридер

Слоты для расширения

1 х mini-PCIe (установлен беспроводной модуль)

Интерфейсы

3 x USB 3.0

1 х совмещенный аудиоразъем

1 х HDMI

1 х D-Sub

1 x RJ45

1 x разъем питания

1 х замок Kensington

Мультимедиа

Акустика

Обработка звука

Realtek ALC283

Микрофон

Стерео

Коммуникационные возможности

LAN

(Realtek RTL8111H)

Wi-Fi

802.11ac (Realtek RTL8821AE)

Bluetooth

4.0 (Realtek RTL8821AE)

Блок питания

Выходные параметры: 12 В пост. напр., 3 A, 36 Вт

Входные параметры: 100~240 В перем. напр. при 50/60 Гц

Прочее

Возможность монтирования на стену или монитор при помощи комплектного крепления VESA 75/100 мм

Размеры корпуса

156 x 83 x 51 мм

Вес

558 г

Цвет

Белый

Операционная система

Windows 8.1 (бесплатное обновление до Windows 10)

Официальная гарантия

Сайт производителя

ECS

Страница продукта

ECS LIVA X2

Упаковка и комплектация

ECS LIVA X2

Неттоп ECS LIVA X2 поставляется в сравнительно небольшой, но достаточно привлекательной коробке, которая выполнена из плотного и качественного картона, окрашенного в стильный серебристый цвет.

ECS LIVA X2

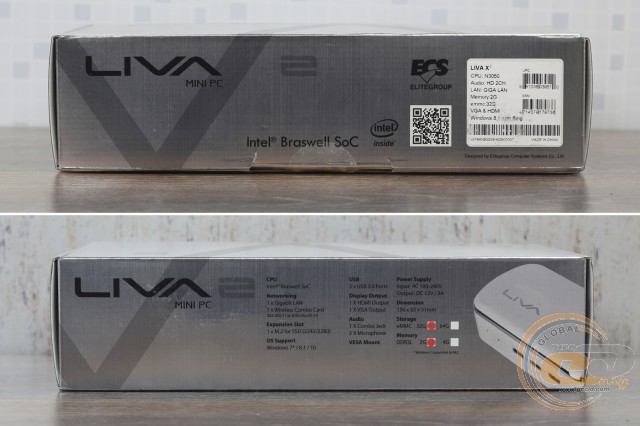

Кроме приятного дизайна, она отличается неплохой информативностью и может предложить весь необходимый перечень технических данных (название модели, серийный номер, спецификация, страна производитель).

ECS LIVA X2

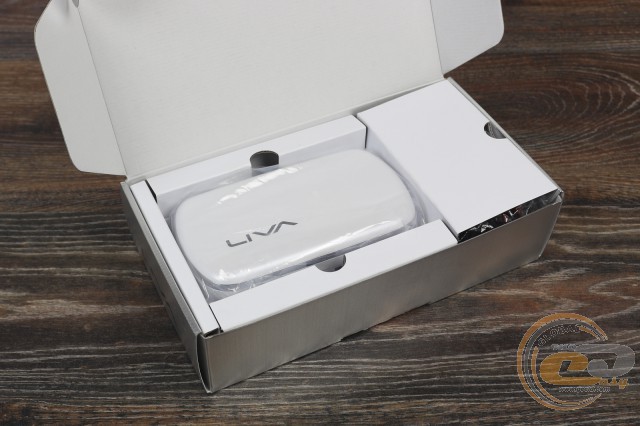

Внутри упаковки устройство надежно зафиксировано посредством картонной формы, которая хорошо защищает его во время транспортировки и одновременно помогает хранить все дополнительные аксессуары.

ECS LIVA X2

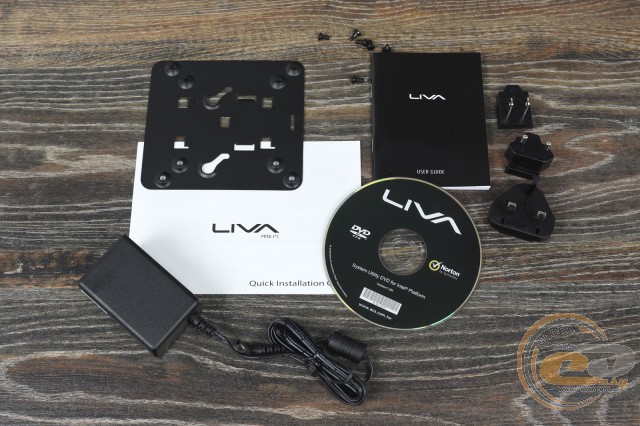

Комплект поставки ECS LIVA X2 приятно радует своим наполнением, поскольку включает в себя ряд полезных элементов: блок питания мощностью 36 Вт (12 В, 3 А), три съемные вилки для розеток разного типа (американская, британская и европейская), крепление VESA с необходимым набором винтов, диск с программным обеспечением и драйверами, а также краткое руководство пользователя.

Внешний вид, расположение элементов

ECS LIVA X2

Внешний вид новинки заметно выделяется даже на фоне других неттопов компании ECS. В отличие от своих собратьев, которые характеризуются во многом практичным и рассудительным дизайном (прямоугольные рубленые грани и классический черный цвет), ECS LIVA X2 получил более яркую и элегантную внешность (плавные закругленные линии и снежно-белый окрас), которая делает устройство по-настоящему стильным и интересным. Неизменными остались лишь компактные габариты (156 x 83 x 51 мм) и скромный вес (558 г), что, впрочем, является отличительной чертой всей линейки производимых мини-ПК.

ECS LIVA X2

Корпус ECS LIVA X2 изготовлен из двух хорошо сочетаемых материалов – качественного матового пластика и прочного металла. За счет первого удалось создать стильный дизайн (верхняя крышка и боковины), а второй служит отличной основой для построения шасси и придает устройству хорошую жесткость. Соединены детали очень плотно, так что претензий к качеству сборки нет.

ECS LIVA X2 ECS LIVA X2

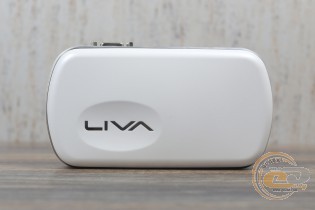

На верхней стороне корпуса неттопа находится небольшое углубление, в котором помещен фирменный логотип. В то же время нижняя сторона практически полностью занята вентиляционными отверстиями СО и небольшим стикером со стандартной технической информацией.

ECS LIVA X2

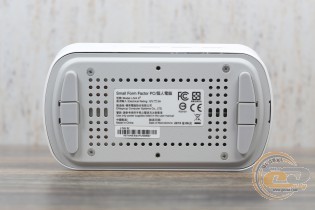

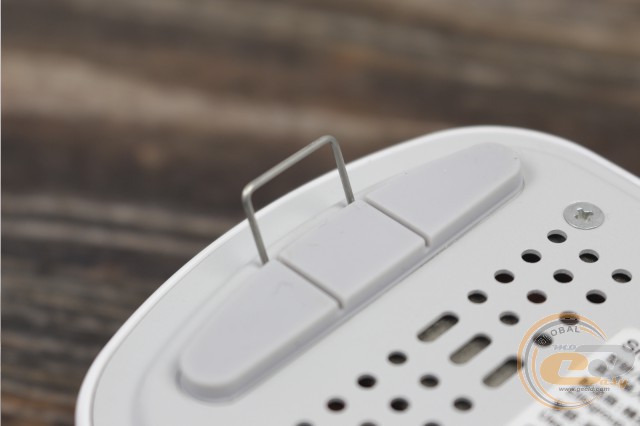

Вдобавок здесь имеются две складные ножки, которые при необходимости приподнимают устройство над поверхностью, а также присутствуют два отверстия, предназначенные для комплектного крепления VESA.

ECS LIVA X2 ECS LIVA X2

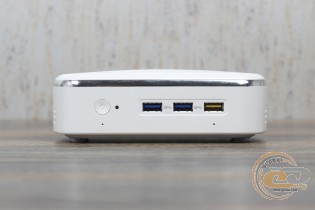

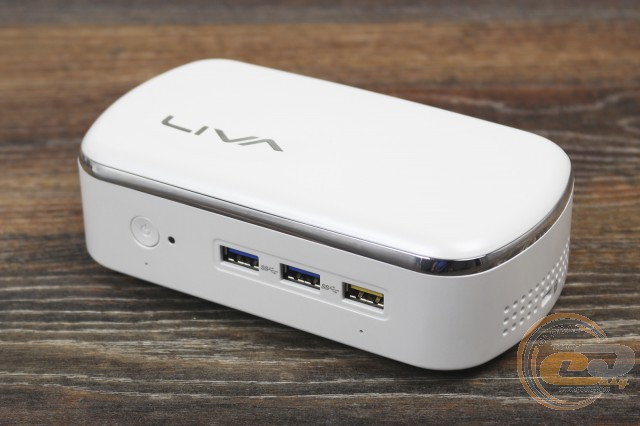

Лицевая грань мини-ПК содержит кнопку включения, два маленьких отверстия стереомикрофонов и сразу три порта USB 3.0 (разъем с желтой подложкой поддерживает технологию ECS EZ Charger для ускоренной зарядки подключенных устройств), тогда как на тыльную вынесено гнездо для подключения блока питания, порт HDMI, сетевой разъем RJ45, совмещенный аудиоразъем и порт D-Sub.

ECS LIVA X2 ECS LIVA X2

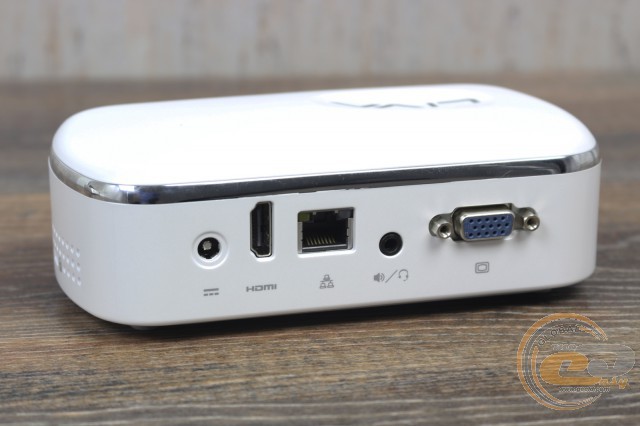

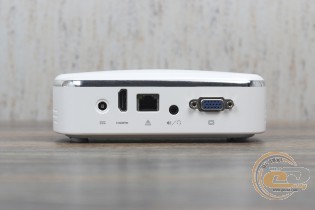

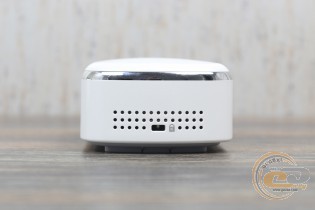

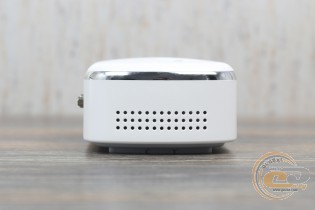

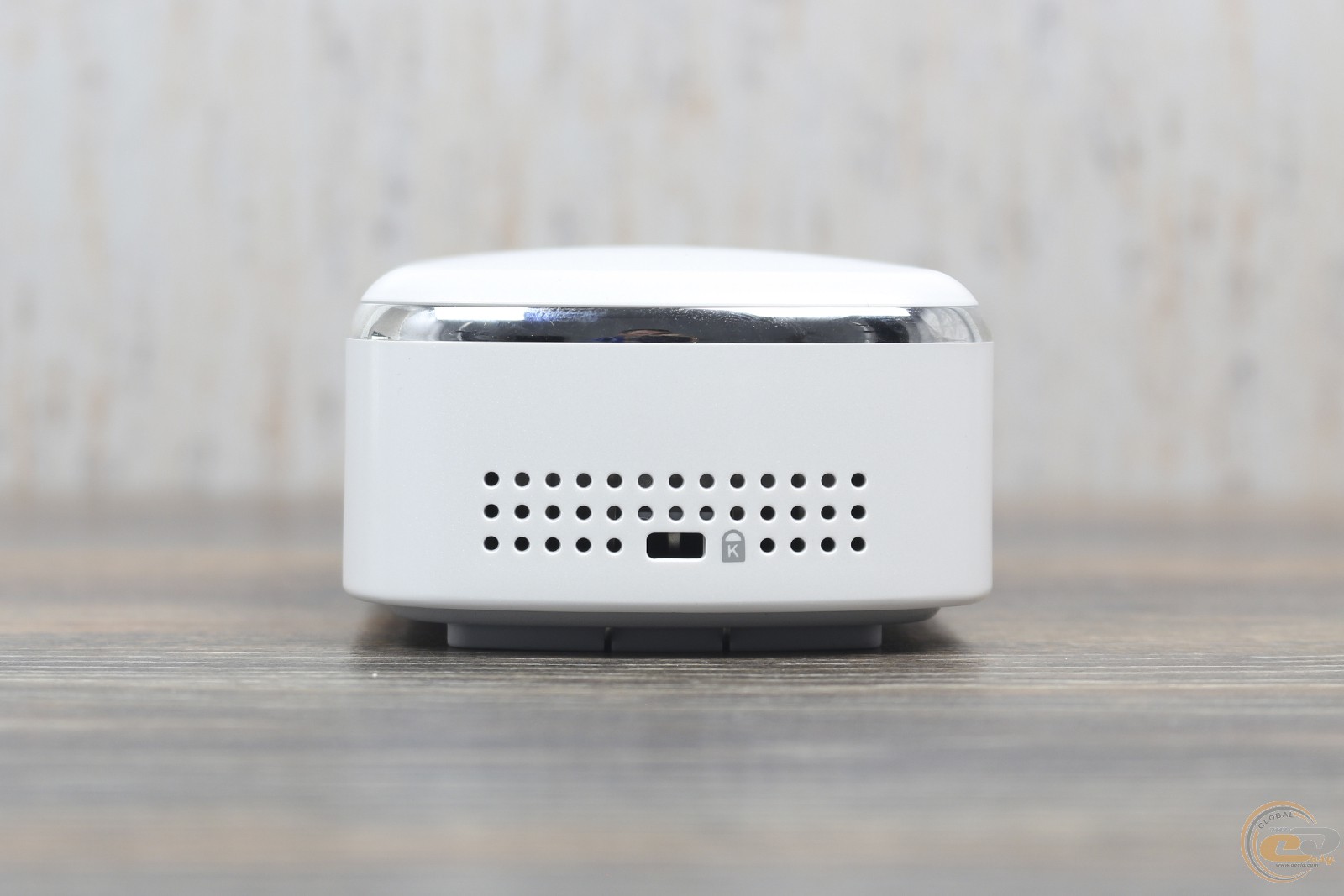

Помимо замка Kensington на правой грани, боковины неттопа заняты вентиляционными отверстиями. Они удачно вписываются в общий дизайн устройства и абсолютно не портят его визуальный стиль.

В целом внешность ECS LIVA X2 и компоновка функциональных элементов заслуживает только положительных отзывов. За счет удобного размещения портов и разъемов, а также достаточно привлекательного дизайна, неттоп будет хорошо смотреться как на рабочем столе, так и возле телевизора в гостиной, обеспечивая быстрое подключение периферии.

Внутренняя компоновка

ECS LIVA X2

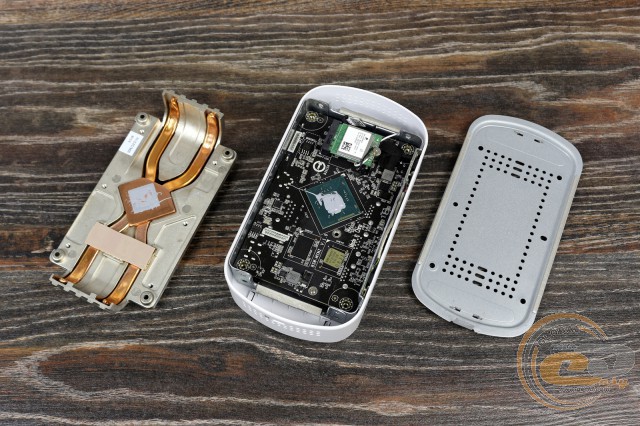

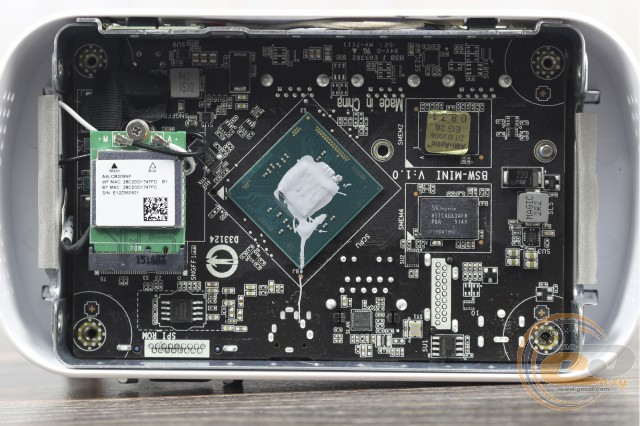

Сняв верхнюю крышку и большой алюминиевый радиатор системы охлаждения, мы получаем доступ к лицевой части материнской платы.

ECS LIVA X2

На ней разместились два чипа оперативной памяти, процессор и съемный комбинированный модуль беспроводной связи.

ECS LIVA X2

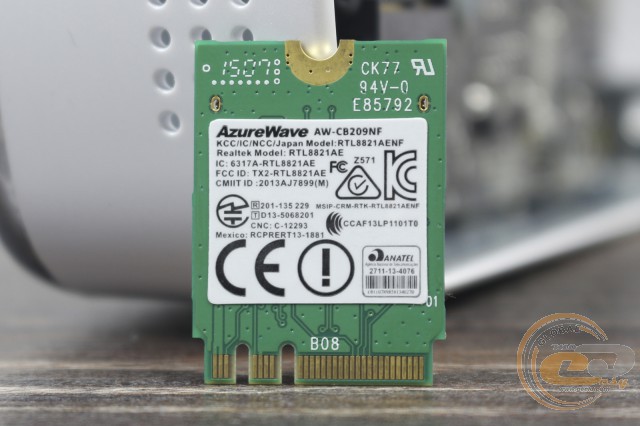

В нашем случае используется контроллер Realtek RTL8821AE, который поддерживает стандарты Wi-Fi 802.11ac и Bluetooth 4.0.

ECS LIVA X2

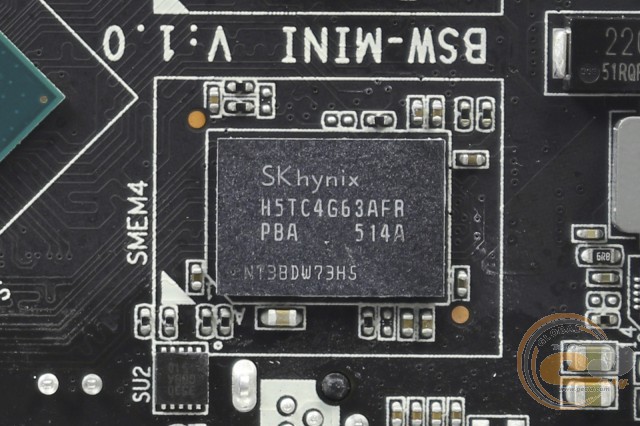

Оперативная память представлена четырьмя микросхемами DDR3L-1600 МГц SK Hynix H5TC4G63AFR емкостью 4 Гбит каждая. Общий объем оперативной памяти составляет 16 Гбит или 2 ГБ.

ECS LIVA X2

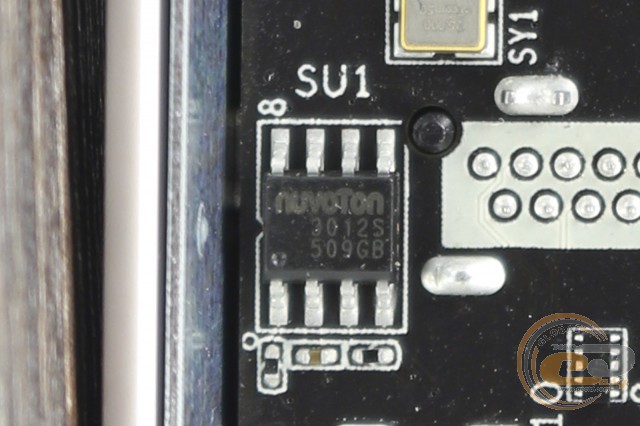

Подсистема питания внутренних компонентов работает под управлением контроллера Nuvoton NCT3012S.

ECS LIVA X2

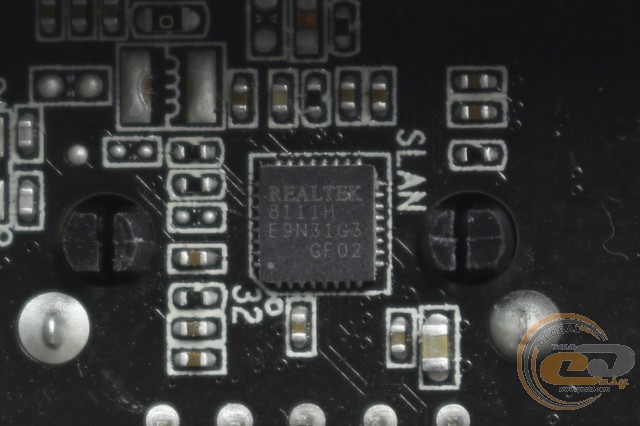

Сетевые соединения обеспечивает гигабитный LAN-контроллер Realtek RTL8111H.

ECS LIVA X2

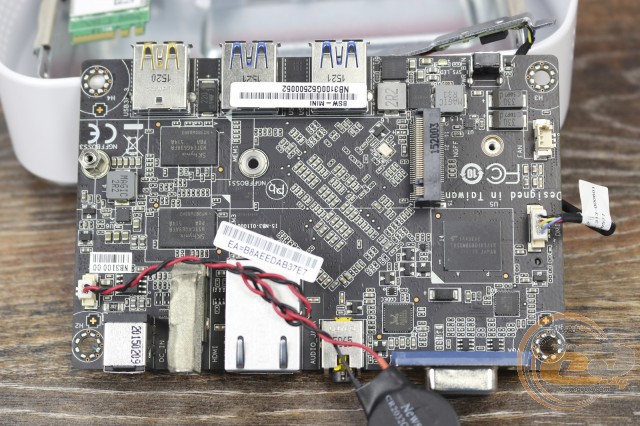

На обратной стороне материнской платы размещен флэш-накопитель Toshiba eMMC 032GE4 объемом 32 ГБ, а также один слот расширения M.2 для подключения дополнительного SSD-диска.

ECS LIVA X2

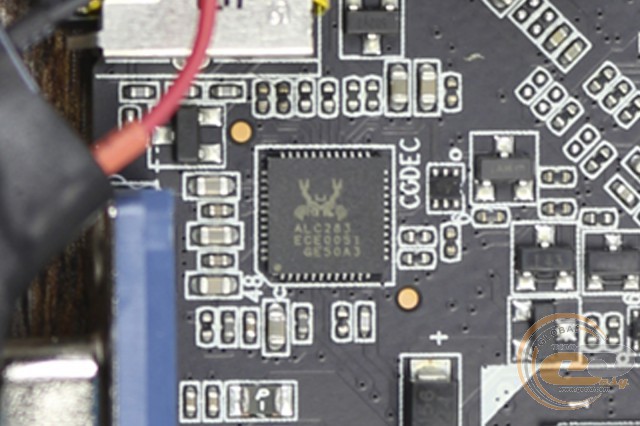

Звуковая подсистема неттопа представлена аудиокодеком Realtek ALC283, который обеспечивает работу совмещенного аудиоразъема для наушников и микрофона.

ECS LIVA X2

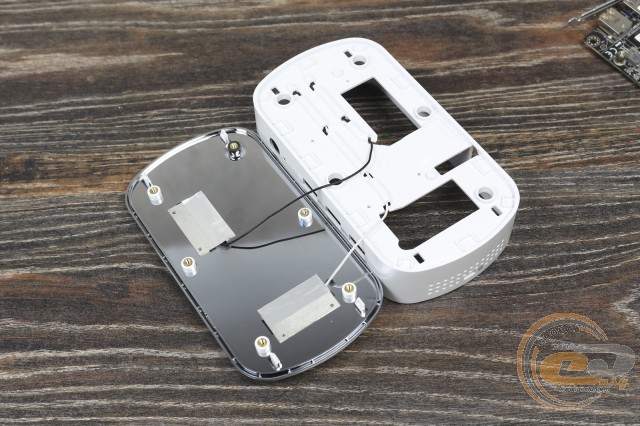

Металлическое основание корпуса мини-ПК исполняет роль антенны беспроводного модуля. Его размера и площади вполне достаточно, чтобы реализовать бесперебойный сигнал и качественную передачу данных. Однако для обеспечения оптимального уровня связи не следует накрывать корпус устройства материалами, которые могут вызвать радиопомехи.

BIOS

Неттоп ECS LIVA X2 оснащен чипом начальной загрузки BIOS Aptio от компании American Megatrends Inc, который позволяет настроить некоторые внутрисистемные компоненты. Его графическая оболочка отличается классическим интерфейсом и имеет поддержку русской локализации.

ECS LIVA X2 ECS LIVA X2 ECS LIVA X2

Так, используя возможности закладки «Main», пользователь может настроить дату и время, а также выбрать язык отображения информации.

Раздел «Advanced» содержит большинство инструментов для тонкого конфигурирования основных параметров устройства. С его помощью можно изменить схему функционирования центрального процессора, отрегулировать работу интерфейсов SATA и USB, включить или отключить беспроводной модуль, а также получить краткую информацию о состоянии системы.

Что касается закладки «Chipset», то здесь имеется возможность задать объем памяти, которая будет выделяться из оперативной на нужды графической подсистемы, а также присутствует ряд вкладок, которые позволяют настроить работу аудиоконтроллера.

ECS LIVA X2

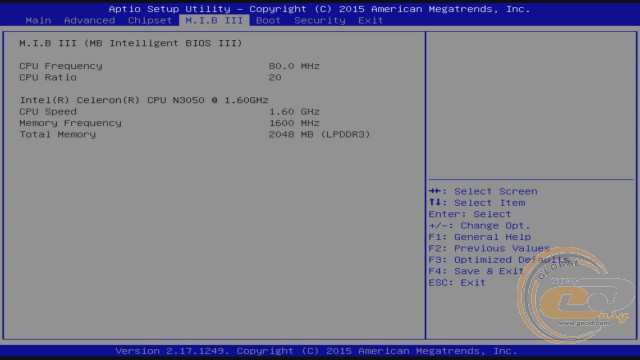

Раздел с необычным названием «M.I.B. III» содержит информацию о центральном процессоре неттопа и его частотных показателях.

Вкладка «Boot», как можно понять из названия, позволяет выставить параметры первоначальной загрузки устройства в зависимости от используемых компонентов (eMMC-накопитель, SSD-диск, внешняя флэшка) и установленной операционной системы.

ECS LIVA X2 ECS LIVA X2

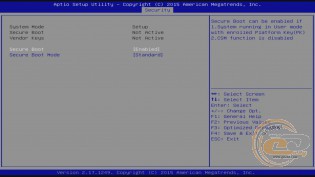

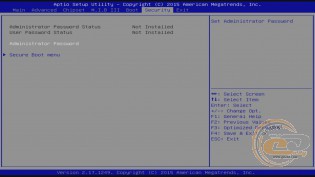

Раздел «Security» отвечает за безопасность пользовательской информации. В нем можно установить пароль администратора системы и активировать защищенный режим загрузки BIOS.

ECS LIVA X2

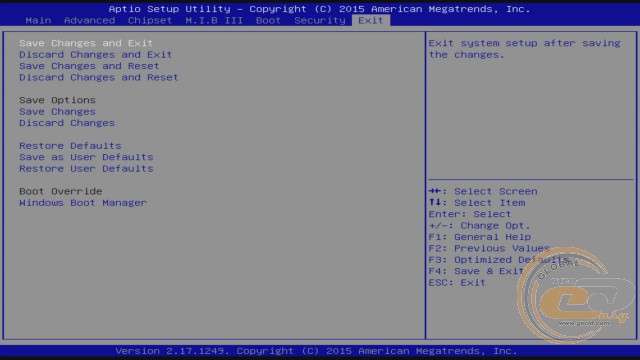

Последний пункт меню «Exit» позволяет сохранить внесенные изменения и при необходимости сбрасывать конфигурацию BIOS на заводские настройки.

Аппаратная платформа

ECS LIVA X2 ECS LIVA X2 ECS LIVA X2

ECS LIVA X2 ECS LIVA X2

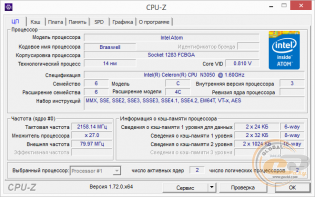

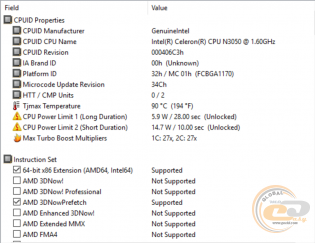

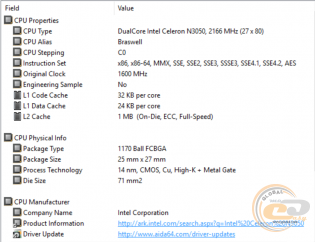

Обозреваемая новинка построена на базе двухъядерного процессора Intel Celeron N3050 с рабочей тактовой частотой 1600 МГц и объемом кэш-памяти L2 на уровне 2 МБ, который способен одновременно обрабатывать до двух потоков данных. Он изготовлен в соответствии с 14-нм технологическим процессом и базируется на основе микроархитектуры Intel Braswell с применением дизайна SoC (System-on-a-Chip). Это означает, что на его кристалле разместились не только уже привычные ядра центрального и графического процессоров, но и контроллер памяти, а также микросхема чипсета.

ECS LIVA X2 ECS LIVA X2

ECS LIVA X2 ECS LIVA X2

В простое тактовая частота процессора может опускаться до отметки 480 МГц, что позволяет снизить энергопотребление и тепловыделение. При максимальной нагрузке рабочая частота Intel Celeron N3050 способна динамически увеличиваться до 2158 МГц, значительно повышая общий уровень производительности.

ECS LIVA X2

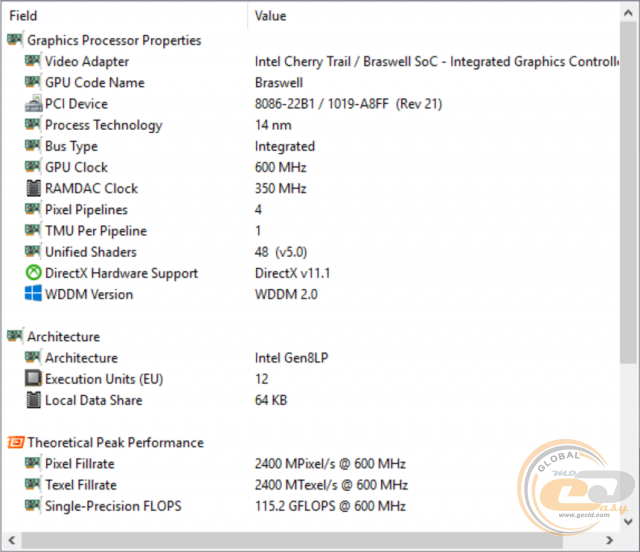

Как и большинство процессоров текущего поколения, Intel Celeron N3050 оборудован встроенной графической подсистемой. В нашем случае применяется Intel HD Graphics с диапазоном рабочих частот от 320 до 600 МГц и поддержкой API DirectX и OpenGL. Объем видеопамяти ускорителя выделяется из ОЗУ неттопа и может достигать 512 МБ.

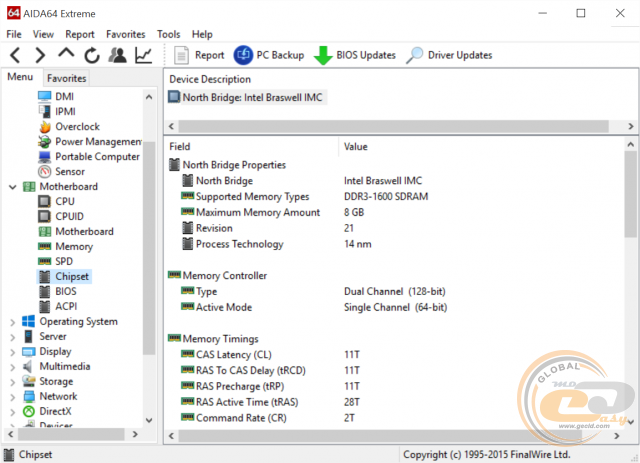

Встроенный контроллер памяти процессора обеспечивает роботу модулей стандарта DDR3L-1600 МГц в 2-канальном режиме с максимальным общим объемом до 8 ГБ.

ECS LIVA X2

В устройстве же установлено 2 ГБ ОЗУ, которые работают в одноканальном режиме. Поскольку сами микросхемы памяти распаяны на плате, то возможности их самостоятельной замены или увеличения объема нет.

ECS LIVA X2

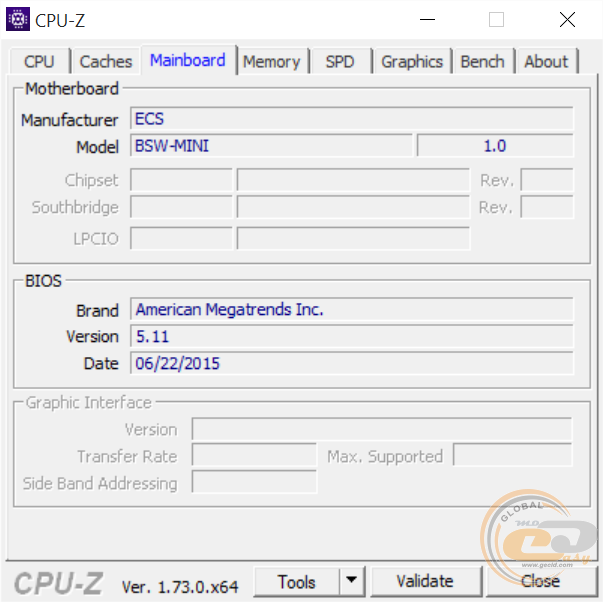

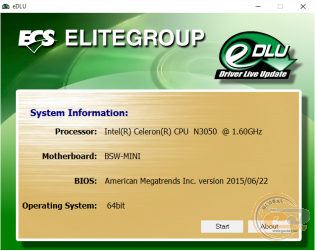

В основе неттопа используется материнская плата ECS BSW-MINI. На ней расположены лишь некоторые контроллеры, ведь остальные интегрированы непосредственно в SoC-процессор.

Накопители

ECS LIVA X2

ECS LIVA X2 ECS LIVA X2

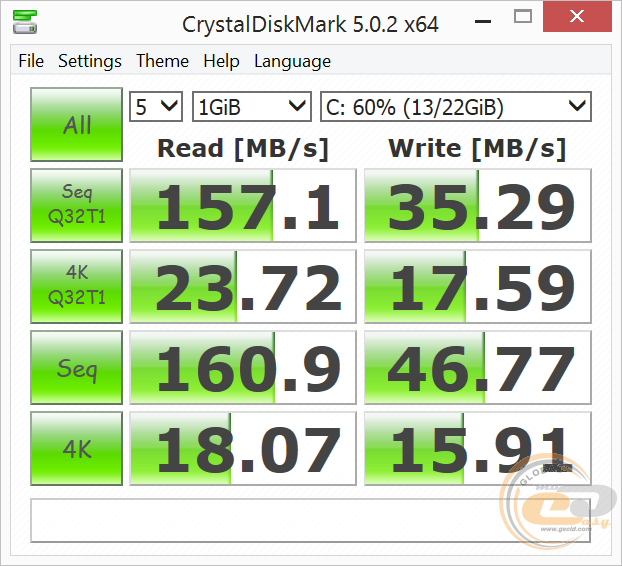

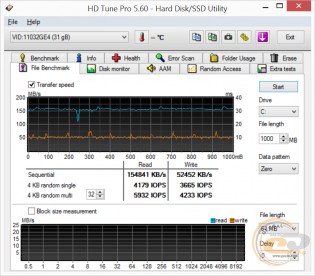

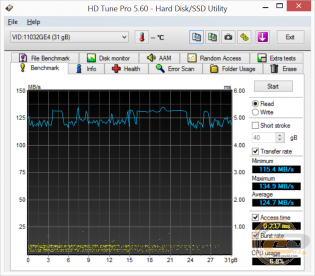

Дисковая подсистема ECS LIVA X2 представлена встроенным накопителем Toshiba eMMC 032GE4 объемом 32 ГБ, который распаян на системной плате. Скорость последовательного чтения данных находится на хорошем уровне, достигая 160,9 МБ/с. А вот скорость записи составляет всего 46,8 МБ/с.

Вдобавок в устройстве предусмотрена возможность расширения свободного дискового пространства за счет подключения дополнительного SSD-накопителя формата M.2. Также при необходимости можно подсоединить внешний диск с интерфейсом USB.

Тестирование производительности

ECS LIVA X2 ECS LIVA X2

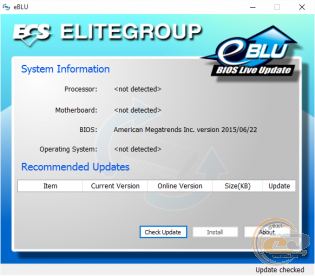

На полки магазинов обозреваемая модель попадает с предустановленной операционной системой Windows 8.1, которая дополнена рядом фирменных утилит для полного и своевременного обновления программных компонентов неттопа (прошивки BIOS и драйверов). С ее помощью проводилось тестирование производительности, а также считывались температурные показатели во время работы ПК.

ECS LIVA X2 ECS LIVA X2

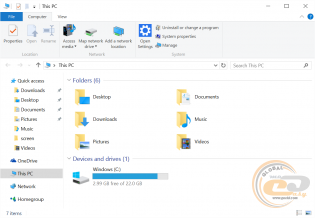

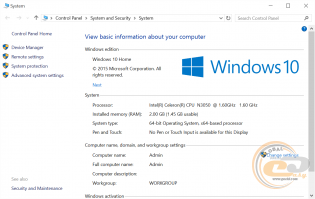

При желании владельцы новинки могут бесплатно обновиться до операционной системы Windows 10 Home. Для этой процедуры потребуется приблизительно 6,5 ГБ свободного пространства на системном накопителе. В процессе обновления все пользовательские настройки и приложения сохранятся в течение 30 дней, позволяя откатить обновление назад до Windows 8.1, если в течение месяца новая ОС придется не по душе владельцу.

Для сравнения производительности неттопа ECS LIVA X2 мы использовали тестовое оборудование с разными конфигурациями:

Материнские платы (AMD)

ASRock Fatal1ty FM2A88X+ Killer (Socket FM2+)

ASRock AM1B-ITX (Socket AM1)

Материнские платы (Intel)

ASRock Z87M OC Formula (Intel Z87, Socket LGA1150, DDR3, microATX)

AsRock Fatal1ty Z97X Killer (Intel Z97, Socket LGA1150, DDR3, ATX)

Кулеры

Scythe Mugen 3 (Socket LGA1155/1366, AMD Socket AM3+/FM1/ FM2)

Оперативная память

2 х 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Жесткий диск

WD Caviar Blue WD10EALX (1 ТБ, SATA 6 Гбит/с, NCQ)

Блок питания

Seasonic X-660 (660 Вт, Active PFC, 80 PLUS Gold, 120-мм fan)

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

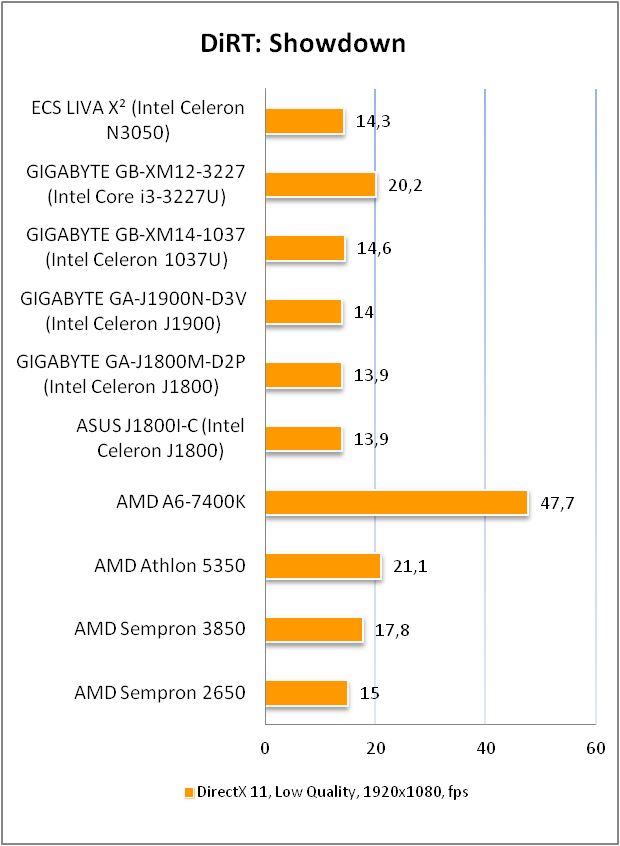

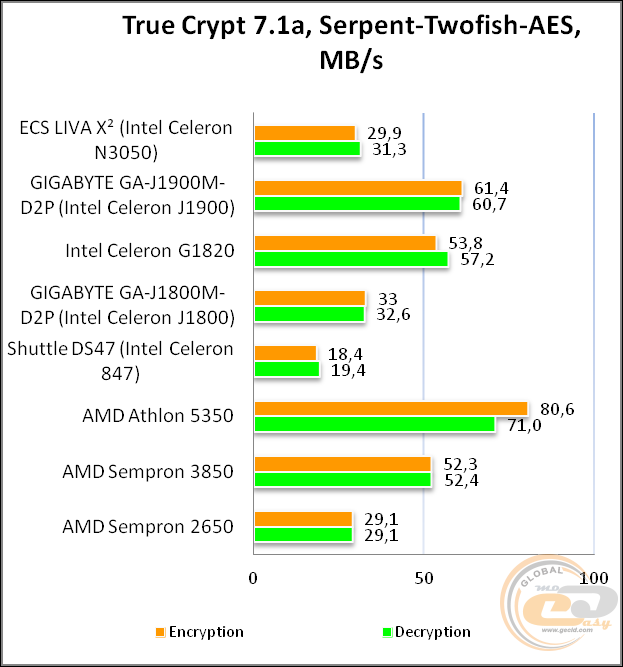

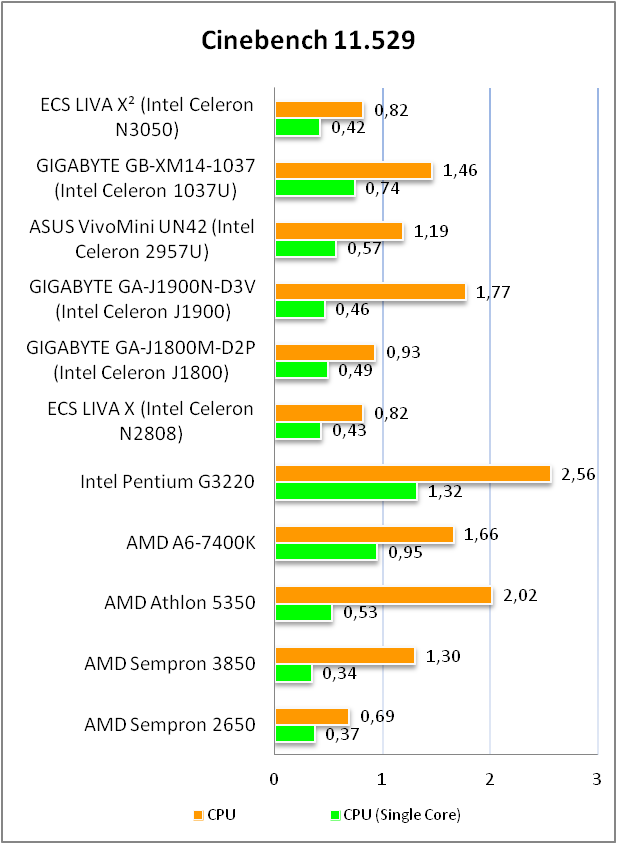

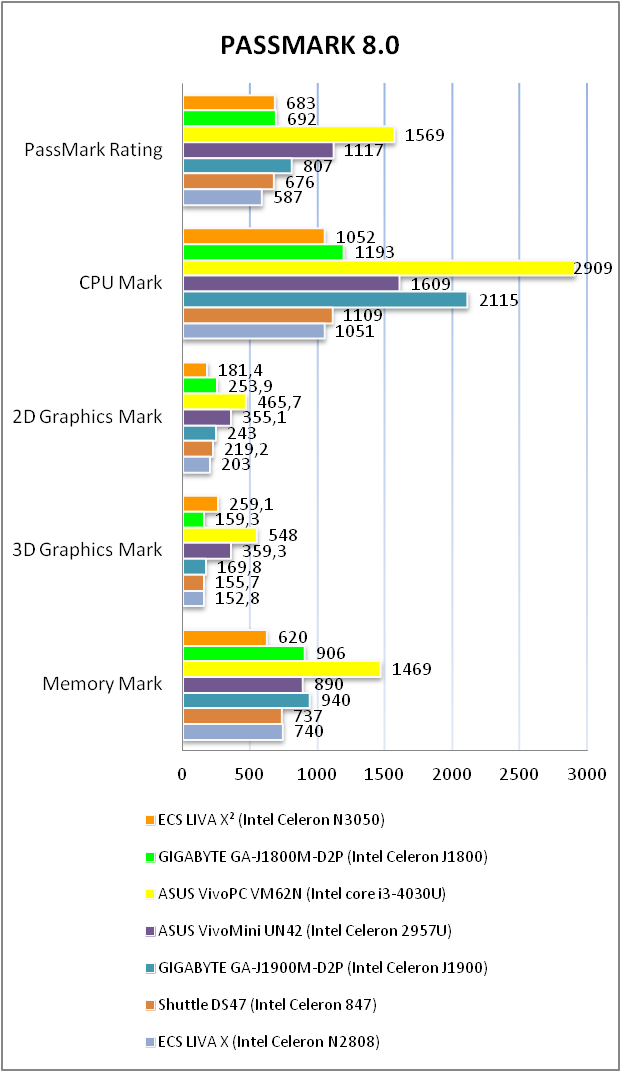

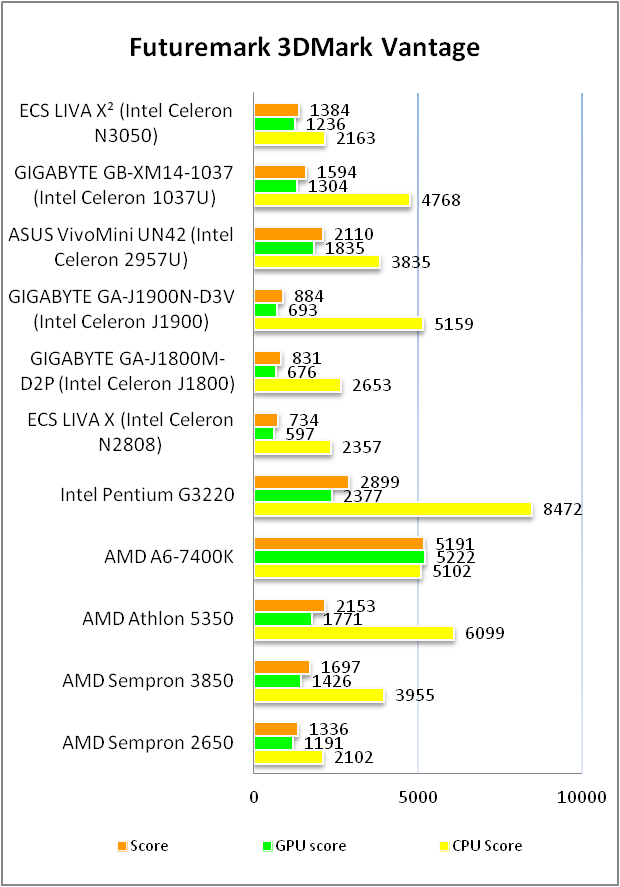

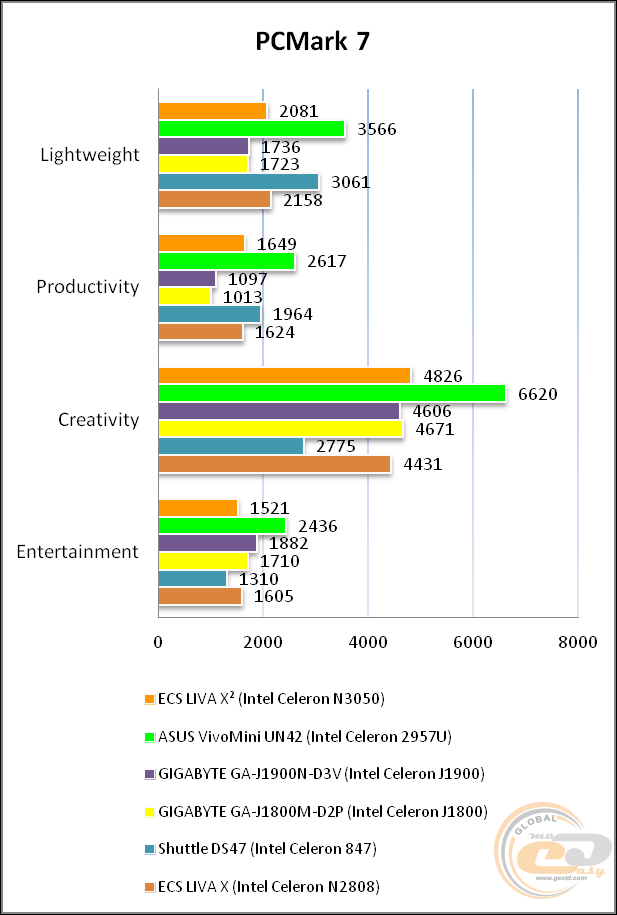

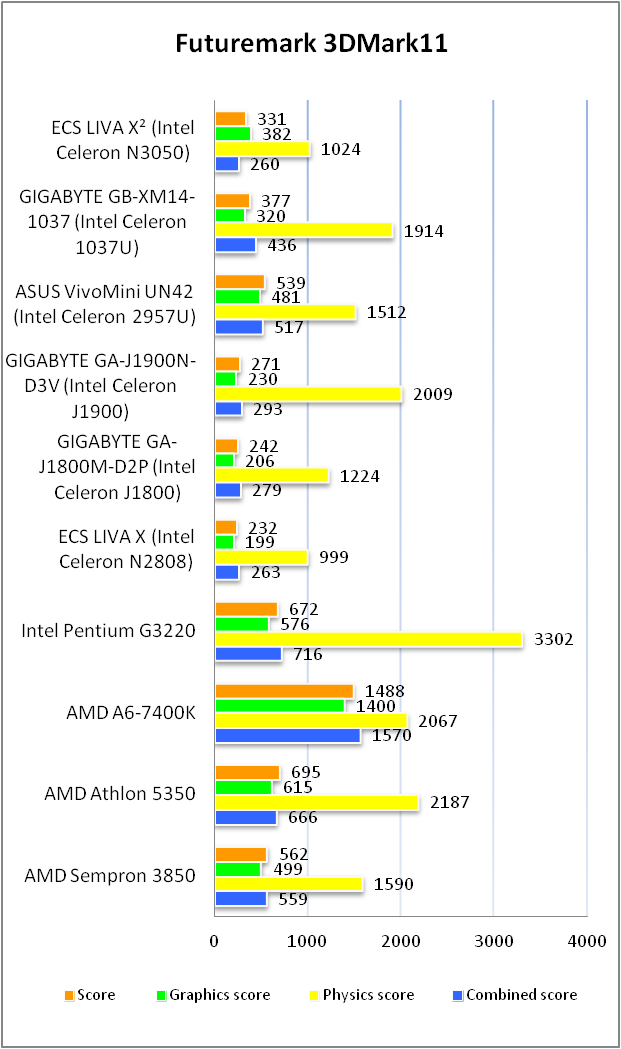

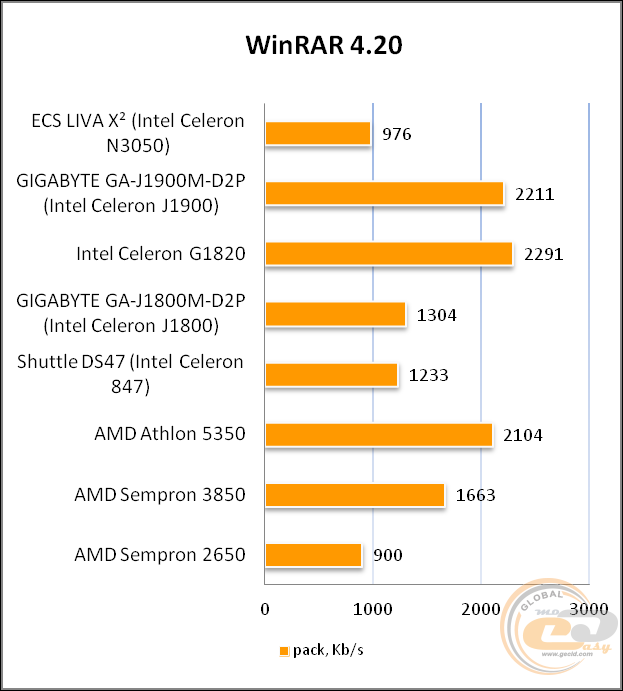

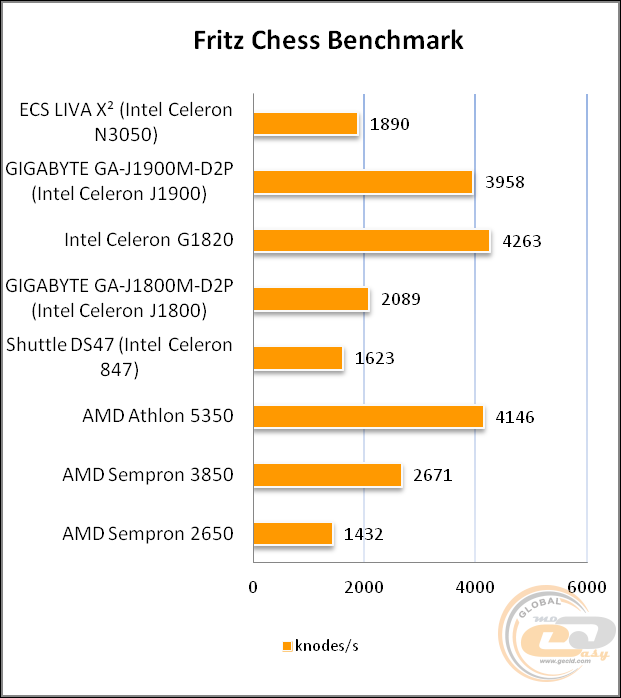

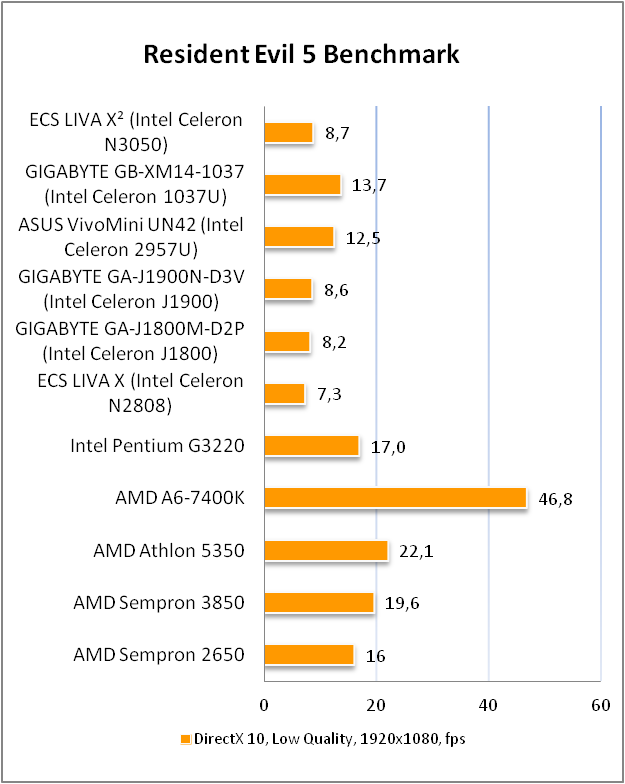

Как видно из результатов тестирования, производительность неттопа находится на сравнительно невысоком уровне, чего, тем не менее, будет вполне достаточно для выполнения практически всех повседневных задач. Являясь полноценным рабочим инструментом, он сможет удовлетворить запросы большинства казуальных пользователей как в плане взаимодействия с офисными приложениями, так и в качестве домашнего мультимедийного мини-ПК.

ECS LIVA X2

ECS LIVA X2

ECS LIVA X2

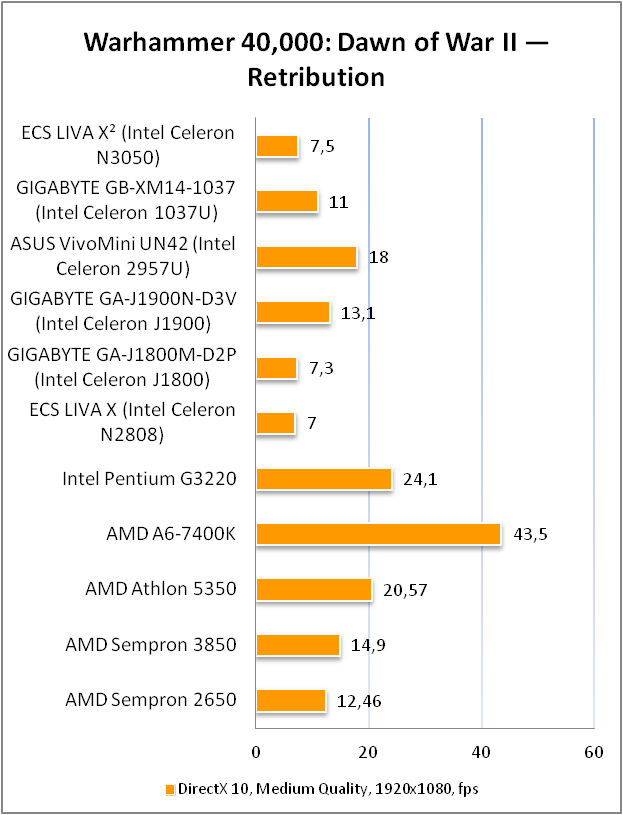

Единственным ограничением станут современные игровые проекты, которые в массе своей требуют наличия мощной графической подсистемы и не смогут комфортно запускаться на данной аппаратной платформе.

ECS LIVA X2

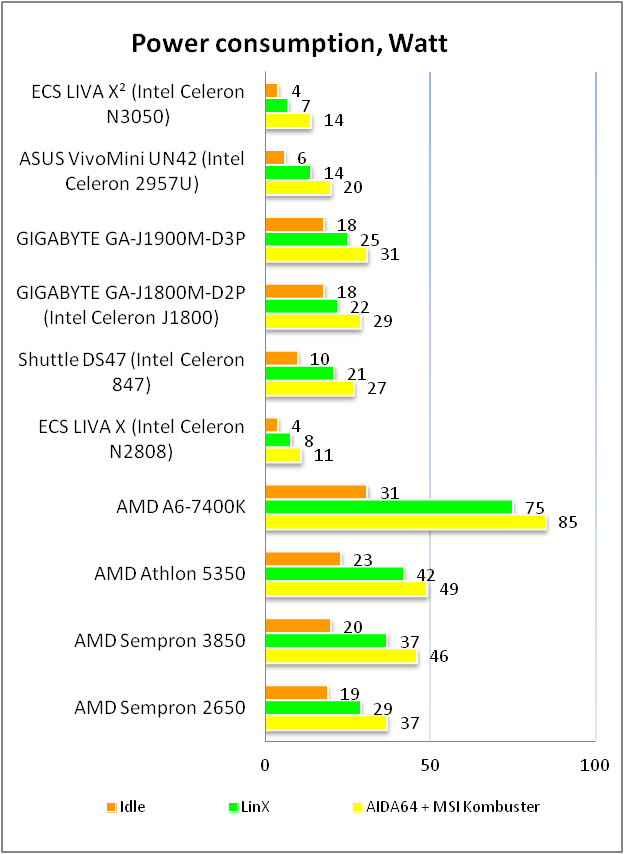

Впрочем, главным достоинством новинки все же стоит считать потрясающе низкий уровень энергопотребления, который за счет низковольтного центрального процессора не поднимается выше 14 Вт. В связи со стремительным подорожанием электроэнергии, именно данный фактор выделяет устройство на фоне прямых конкурентов и позволяет рассматривать его как неплохой вариант к покупке.

Система охлаждения, уровень шума и температурный режим

ECS LIVA X2

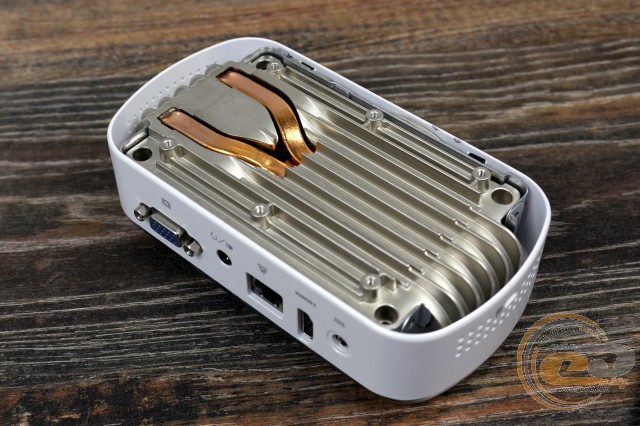

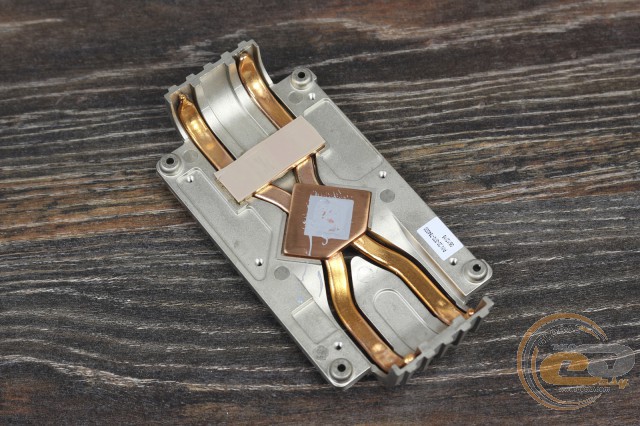

Система охлаждения мини-ПК ECS LIVA X2 представлена в виде довольно внушительного алюминиевого радиатора, совмещенного с несколькими тепловыми трубками, которые соединены с теплораспределительной пластиной над центральным процессором.

ECS LIVA X2

За счет отсутствия каких-либо вентиляторов, она является абсолютно бесшумной и никак не выдает своего присутствия во время работы. Естественная подача холодного воздуха осуществляется через многочисленные отверстия по периметру корпуса, что весьма позитивно сказывается на общем температурном режиме.

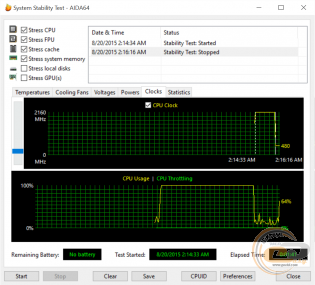

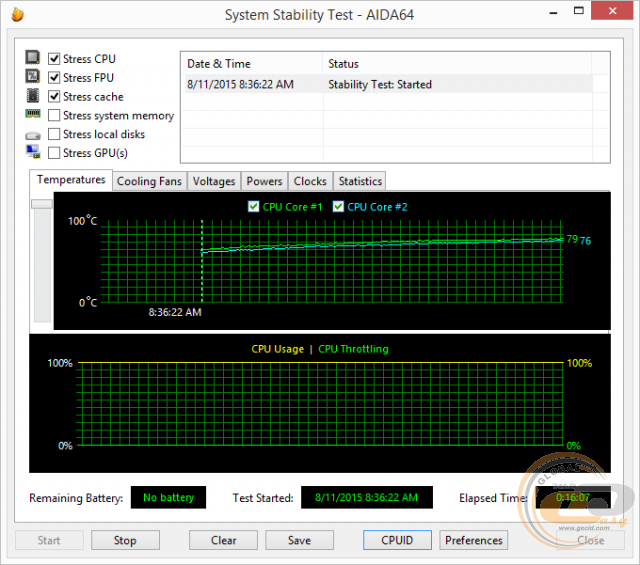

Проверка эффективности СО неттопа осуществлялась посредством прохождения теста AIDA64 в паре с утилитой MSI Kombustor. При этом температура воздуха в помещении нашей лаборатории находилась на уровне 28°С.

ECS LIVA X2

Из полученных данных выплывает, что даже при максимальной стрессовой нагрузке температура внутрисистемных компонентов неттопа не поднималась выше отметки 79°С. Учитывая компактные размеры и полностью пассивную конструкцию кулера, этот показатель вызывает еще большее уважение.

ECS LIVA X2

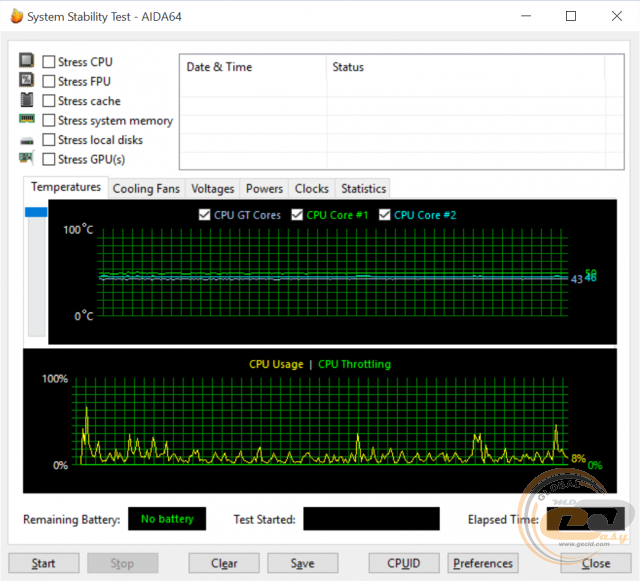

В условиях же повседневного использования, при выполнении среднестатистических задач, пользователь может вполне рассчитывать на тихое и комфортное функционирование системы в пределах 50°С.

При визуальном осмотре работающего неттопа мы не зафиксировали значительного нагрева корпуса. За исключением нижней части, температурные показатели всех внешних элементов находились в норме:

  • верхняя панель – 30,3°C;
  • правая боковая часть – 42°C;
  • левая боковая часть – 37,1°C;
  • передняя панель – 47,2°C;
  • задняя панель – 44,8°C;
  • нижняя сторона – 53,3°C.

Немного больший нагрев нижней части связан с характерной компоновкой внутренних компонентов неттопа, ведь металлическая основа корпуса непосредственно контактирует с радиатором системы охлаждения. Впрочем, это существенным образом не влияет на комфорт от пользования устройством.

Итоги

С постоянным развитием передовых технологий и непрерывным ростом сетевого мультимедийного контента, все больше казуальных пользователей отказываются от громоздких и достаточно прожорливых стационарных систем, предпочитая им компактные и энергоэффективные мини-ПК. Доказательством тому − неттоп ECS LIVA X2, который не только порадует владельца своим привлекательным дизайном, но и приятно удивит энергоэффективной аппаратной платформой и неплохим набором функциональных возможностей.

Так, новинка может похвастать двухъядерным SoC-процессором Intel Celeron N3050, который способен без особых усилий справляться с большинством повседневных задач (редактирование документов, серфинг в интернете, просмотр видеороликов), а также одновременно экономить потребляемую энергию. При уровне TDP не более 6 Вт, он является одним из самых энергоэффективных ЦП для построения настольных систем.

Вдобавок обозреваемый неттоп оборудован eMMC-накопителем, который обладает хорошими показателями скорости чтения данных. Кроме того, имеется слот М.2 для установки дополнительного SSD-накопителя, что позволяет существенно расширить объем дискового пространства и дополнительно поднять уровень производительности.

Еще одним важным преимуществом новинки выступает бесшумная и достаточно эффективная система охлаждения, которая даже при сравнительно высоких нагрузках обеспечивает тихую и комфортную роботу устройства.

Ну и наконец, не стоит забывать о наличии наиболее популярных беспроводных модулей связи (Wi-Fi и Bluetooth) и о поддержке необходимых внешних интерфейсов (HDMI, USB 3.0), что делает новинку весьма неплохим коммуникационным аппаратом.

Учитывая все вышеперечисленные достоинства, неттоп ECS LIVA X2 можно смело рекомендовать широкому кругу нетребовательных, но достаточно практичных пользователей, которые нуждаются в компактном рабочем ПК или бесшумном мультимедийном центре развлечений.

Достоинства:

  • привлекательный дизайн;
  • компактные габариты и небольшой вес;
  • добротные материалы корпуса;
  • хорошее качество сборки;
  • энергоэффективный двухъядерный SoC-процессор Intel Celeron N3050;
  • бесшумная и достаточно эффективная система охлаждения;
  • поддержка SSD-накопителя формата М.2;
  • возможность размещения на стене или на тыльной стороне монитора с помощью крепления VESA;
  • поддержка необходимых внешних интерфейсов;
  • наличие популярных беспроводных модулей связи (Wi-Fi и Bluetooth);
  • низкий уровень энергопотребления;
  • хороший комплект поставки.

Особенности:

  • предустановленная операционная система Windows 8.1 с возможностью бесплатного обновления до Windows 10 Home;
  • оперативная память распаяна на материнской плате и не подлежит самостоятельной замене.


Автор: Валентин Костючик

Выражаем благодарность компании ECS за предоставленный для тестирования мини-ПК.

Выражаем благодарность компаниям AMD, Scythe, Sea Sonic Electronics и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
