Обзор и тестирование мини-ПК GIGABYTE GB-BXi5G-760

Не так давно мы подробно рассмотрели компактную игровую систему от компании GIGABYTE, основанную на связке процессора и видеокарты производства AMD и оформленную в соответствующих цветах.



В отличие от GIGABYTE GB-BXA8G-8890, модель GIGABYTE GB-BXi5G-760, о которой и пойдет речь в данном обзоре, выполнена на связке процессора Intel и дискретного графического ускорителя от NVIDIA, а именно Intel Core i5-4200H и NVIDIA GeForce GTX 760. Среди других интересных ее особенностей можно отметить очень компактные габариты, оригинальное и яркое оформление, поддержку беспроводных интерфейсов, а также тот факт, что производитель принудительно отключил графическое ядро процессора, ограничив пользователя только дискретной видеокартой. Давайте же рассмотрим эту новинку подробнее.

Спецификация мини-компьютера GIGABYTE GB-BXi5G-760:

Производитель	GIGABYTE
Модель	GB-BXi5G-760
Процессор	Intel Core i5-4200H (2 x 2,8 – 3,4 ГГц)
Чипсет	Intel HM87
Поддержка памяти	2 x DDR3L SO-DIMM-слота с поддержкой до 16 ГБ памяти с частотой 1600 / 1333 МГц
Графический адаптер	NVIDIA GeForce GTX 760 (6 ГБ GDDR5)
Дисковая подсистема	1 х mSATA 1 х SATA 6 Гбит/с
Отсеки для накопителей	1 х 2,5" (внутренний с поддержкой устройств толщиной 7,0 и 9,5 мм)
Оптический привод	-
Кард-ридер	-
Слоты расширения	1 х mini-PCIe (установлен модуль Wi-Fi/Bluetooth)
Интерфейсы	4 x USB 3.0 1 х комбинированный разъем наушников и микрофона 2 х mini-HDMI 1 х Mini DisplayPort 1 x RJ45 (LAN) 1 x разъем питания 1 х замок Kensington
Мультимедиа	Динамики	-
	Аудиокодек	Realtek ALC283
Коммуникационные возможности	Сетевой адаптер	10/100/1000 Мбит/с (Realtek RTL8111G)
	Wi-Fi/Bluetooth	AZUREWAVE AW-CB161H
	Wi-Fi	802.11 a/b/g/n/ac
	Bluetooth	Bluetooth 4.0
Блок питания	Выходные параметры: 19,5 В пост. напр., 9,23 А, 180 Вт Входные параметры: 100~240 В перем. напр. при 50/60 Гц
Прочее	Возможность монтирования на стену или монитор при помощи комплектного крепления VESA 75/100 мм
Размеры материнской платы	100 х 105 мм
Размеры видеокарты	94 х 108 мм
Размеры корпуса	59,6 x 128 x 115,4 мм
Сайт производителя	GIGABYTE
Страница продукта	GIGABYTE GB-BXi5G-760

Аппаратная платформа

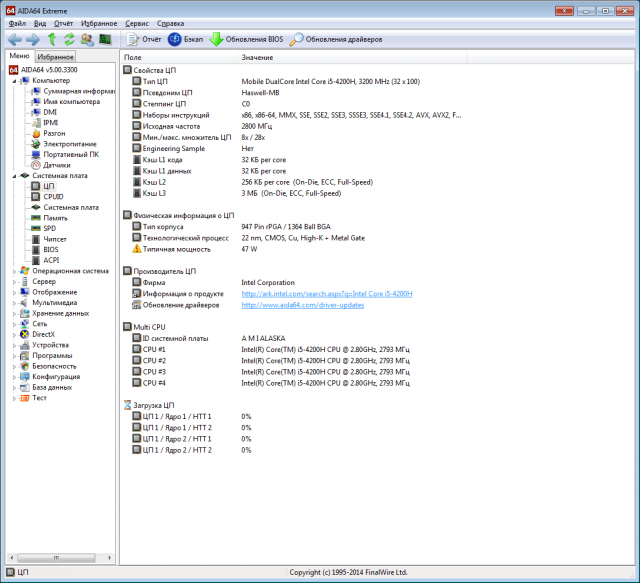

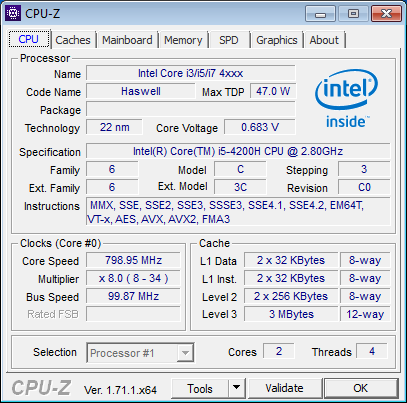

Как мы уже упоминали, в данной модели используется 2-ядерный процессор Intel Core i5-4200H с поддержкой технологии Intel Hyper-Threading, позволяющей обрабатывать одновременно до четырех потоков. Он построен на базе 22-нм микроархитектуры Intel Haswell. Базовая частота его работы составляет 2800 МГц. Она может динамически ускорятся до 3400 МГц. Также отметим достаточно низкий уровень TDP, который не превышает 47 Вт, что важно в компактной системе.





Присутствует и режим энергосбережения, в котором рабочая частота опускается до 800 МГц.

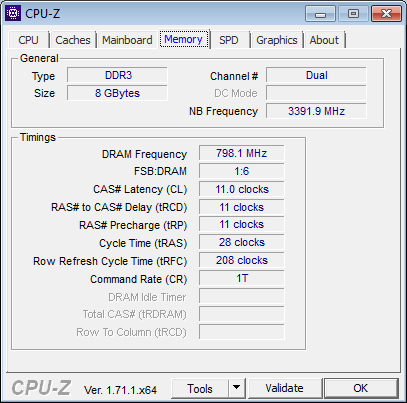

Интегрированный контроллер оперативной памяти обеспечивает поддержку модулей DDR3L с частотой 1333 МГц и 1600 МГц, а также напряжением 1,35 В. Возможна их работа в двухканальном режиме. Максимальный объем оперативной памяти составляет 16 ГБ.

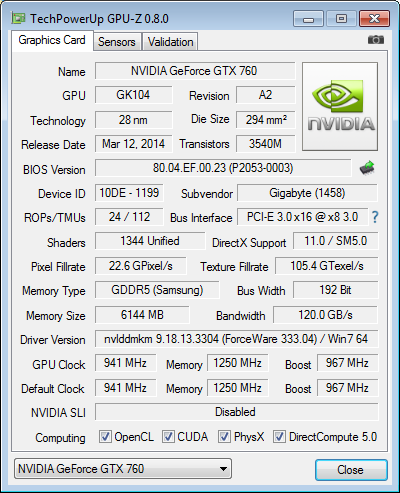

В качестве одного из основных достоинств данной модели является наличие дискретной видеокарты NVIDIA GeForce GTX 760. Однако если взглянуть на ее характеристики, то становится понятно, что перед нами на совсем привычная модель. Согласно утилите GPU-Z версии 0.8.0, в ее составе имеется 1344 CUDA-ядер, 112 текстурных и 24 ROP-блоков. Традиционная десктопная версия включает в себя 1152 CUDA-ядер, 96 текстурных и 32 ROP-блока. Базовая частота используемого GPU составляет 941 МГц, а с учетом работы NVIDIA GPU Boost 2.0 она достигает в среднем 967 МГц. Видеопамять общим объемом 6 ГБ функционирует на эффективной частоте 5000 МГц. Обмен данными между графическим процессором и памятью осуществляется через 192-битную шину, которая способна пропускать 120 ГБ информации за секунду. Опять же, десктопная NVIDIA GeForce GTX 760 оснащается лишь 2 или 4 ГБ памяти и 256-битной шиной памяти. Да и стандартные ее тактовые частоты выше: 980 и 1033 МГц для графического процессора и 6000 МГц для памяти. Однако снижение рабочих скоростей вполне объяснимо желанием сократить потребляемую мощность и тепловыделение.





Любопытно, что в утилите AIDA можно обнаружить упоминание об используемом видеоускорителе NVIDIA GeForce GTX 870M, а не NVIDIA GeForce GTX 760. При этом спецификация NVIDIA GeForce GTX 870M полностью совпадает с таковой у видеокарты, установленной в GIGABYTE GB-BXi5G-760, однако мы для простоты продолжим называть ее NVIDIA GeForce GTX 760.

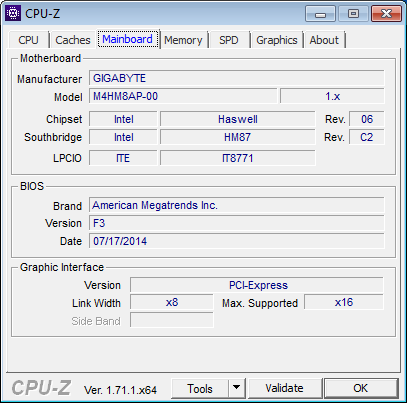

В качестве материнской платы используется модель GIGABYTE M4HM8AP-00, основанная на чипсете Intel HM87.

Упаковка и комплектация



Упаковка мини-ПК GIGABYTE GB-BXi5G-760 выполнена в виде достаточно крупной картонной коробки, оформленной в темных тонах. На лицевой ее стороне находится изображение самого устройства, а также наименование компании-производителя.



На обратной стороне производитель поместил описание ключевых преимуществ новинки, а также изображение фронтальной и тыльной интерфейсных панелей. Тут перечислен и комплект поставки, а также приведен перечень необходимых дополнений для полноценной работы системы. Поскольку мини-ПК поставляется в качестве barebone-системы, то вам дополнительно понадобятся модули оперативной памяти, накопитель и операционная система (поддерживаются версии Windows 7 и выше).



Внутри коробки компьютер надежно зафиксирован при помощи картонных форм, поролоновых уплотнителей и антистатического пакета, что должно предотвратить его повреждение во время транспортировки.

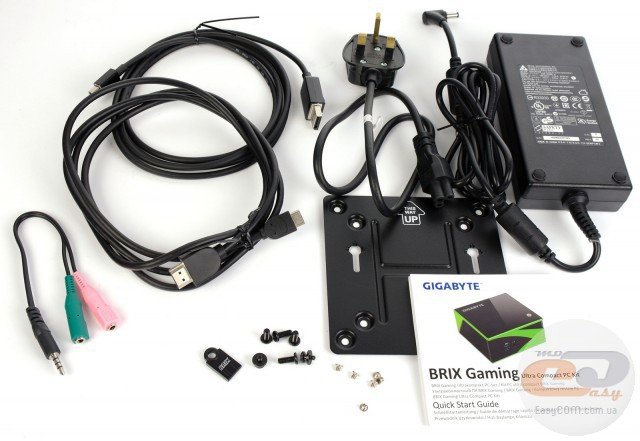

Комплект поставки GIGABYTE GB-BXi5G-760 включает в себя:

• крепление VESA;
• сетевой кабель;
• блок питания;
• кабель Mini DisplayPort ↔ DisplayPort;
• кабель mini-HDMI ↔ HDMI;
• флэш-накопитель с драйверами и утилитами;
• переходник для подключения микрофона и наушников к комбинированному аудиоразъему;
• руководство пользователя.

Объем комплектного флэш-накопителя составляет 8 ГБ, половина из которых отведена под драйверы и утилиты.

Дизайн

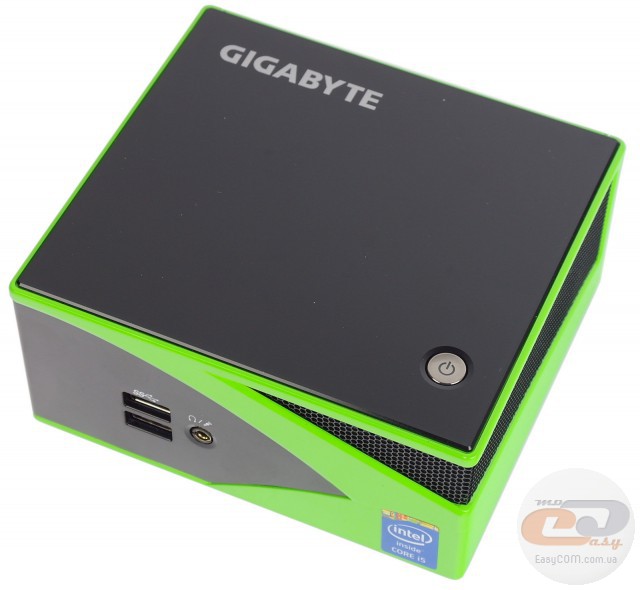

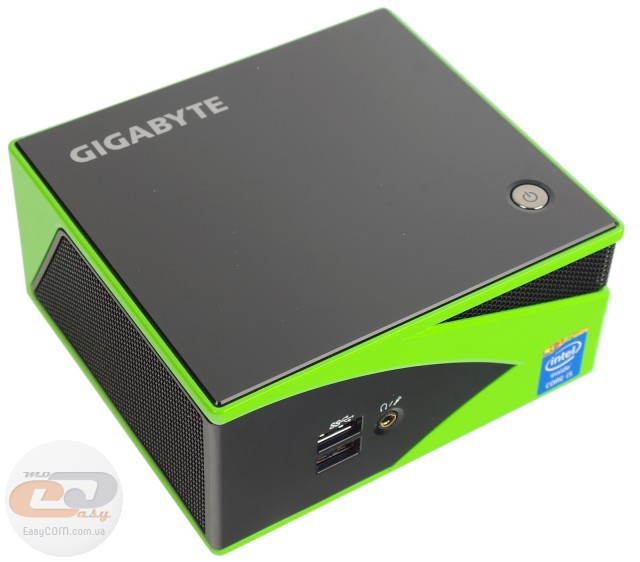

Дизайн корпуса тестируемой модели практически полностью идентичен таковому у GIGABYTE GB-BXA8G-8890. Исключением является лишь цветовое оформление, выполненное в стиле компании NVIDIA, и набор портов на задней интерфейсной панели. Габариты корпуса составляют весьма скромные 59,6 x 128 x 115,4 мм. Несмотря на, казалось бы, пластиковую конструкцию, внутри используется алюминиевая рама для крепления всех комплектующих. Отдельно отметим весьма маркие вставки из глянцевого пластика, которые отлично собирают отпечатки пальцев и пыль.

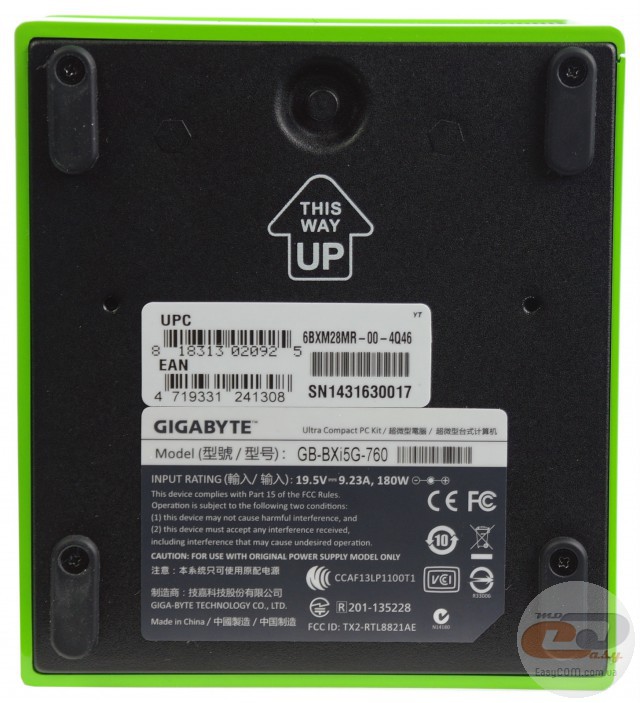

Нижняя крышка крепится с помощью четырех болтов. Также тут находится наклейка с техническими данными. Среди указанной важной информации заслуживают внимания параметры внешнего блока питания: его мощность должна быть не менее 180 Вт при напряжении 19,5 В и силе тока 9,23 А. Два небольших отверстия по сторонам предназначены для фиксации комплектного VESA-совместимого крепления.

Что касается четырех небольших резиновых ножек, расположенных по краям корпуса, то они улучшают сцепление с поверхностью, а также гасят возможные вибрации.

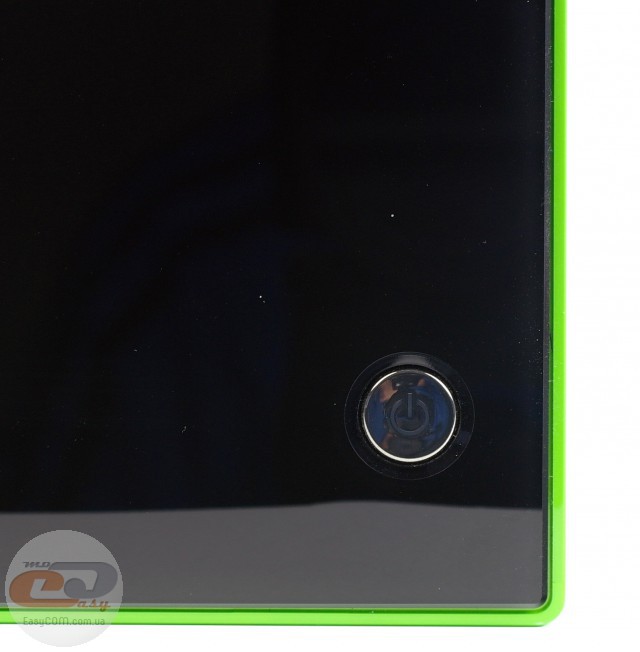

На верхней панели расположена единственная кнопка, отвечающая за включение системы. Она обладает LED-подсветкой синего цвета, которая загорается после включения ПК.

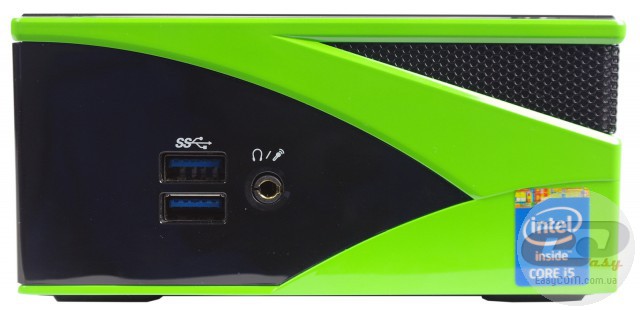

Лицевая и тыльная стороны отведены под различные интерфейсы. На передней панели находятся два порта USB 3.0 и комбинированный аудиоразъем для наушников и микрофона, которые можно подключить одновременно при помощи комплектного переходника.

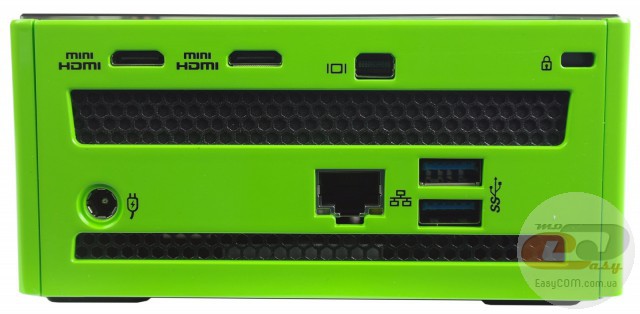

Остальные разъемы сосредоточены на тыльной панели. Тут находятся: разъем питания, замок Kensington, два mini-HDMI, Mini DisplayPort, сетевой интерфейс RJ45 и два порта USB 3.0. Здесь же размещена вентиляционная решетка.

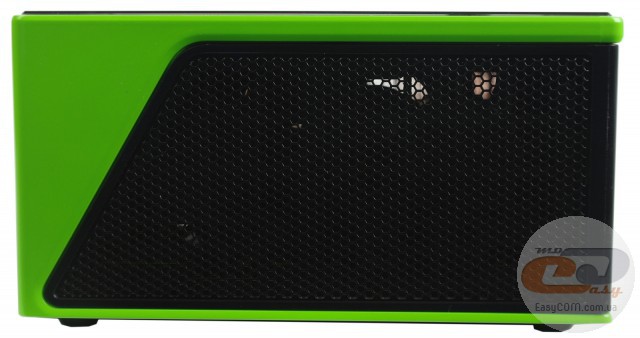

Большую часть боковых граней занимают вентиляционные отверстия, которые необходимы для лучшей циркуляции воздуха внутри столь компактного корпуса.

Внутренняя компоновка

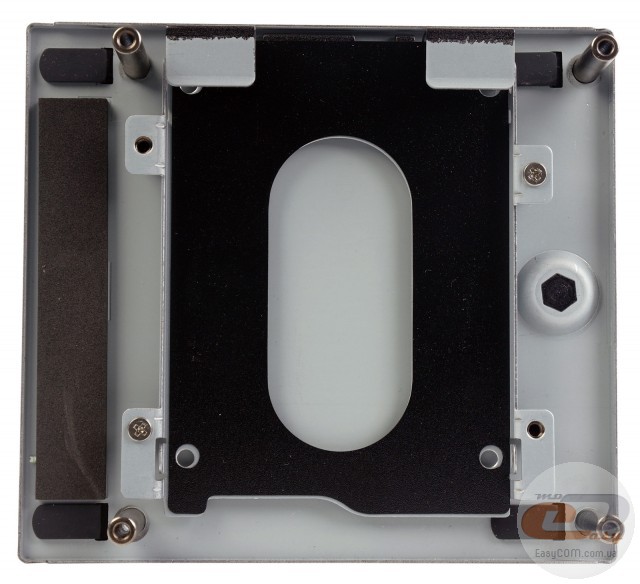

Обратная сторона нижней крышки тестируемой модели предназначена для установки 2,5-дюймового накопителя толщиной 7,0 либо 9,5 мм.

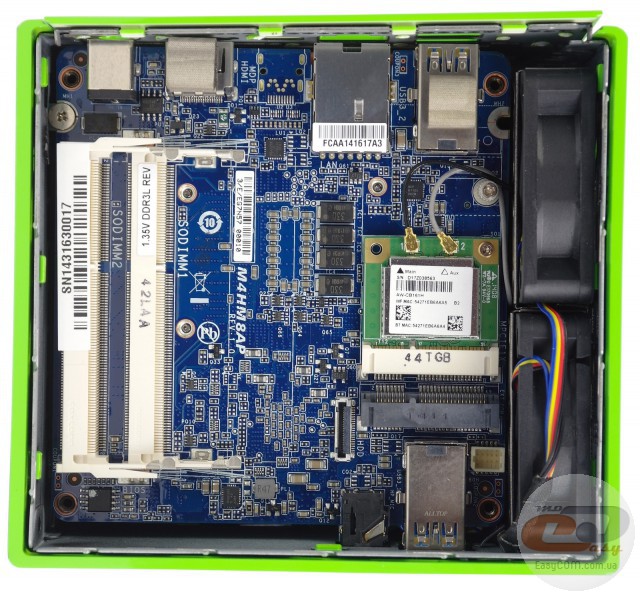

Заглянув внутрь корпуса, первым делом обращаем внимание на два слота для оперативной памяти формата SO-DIMM, предустановленный модуль беспроводных интерфейсов Wi-Fi 802.11 a/b/g/n/ac и Bluetooth 4.0, а также свободный разъем mSATA для установки твердотельного накопителя. Кабель SATA, необходимый для 2,5-дюймового диска, подключается к небольшому разъему возле модуля беспроводных интерфейсов.

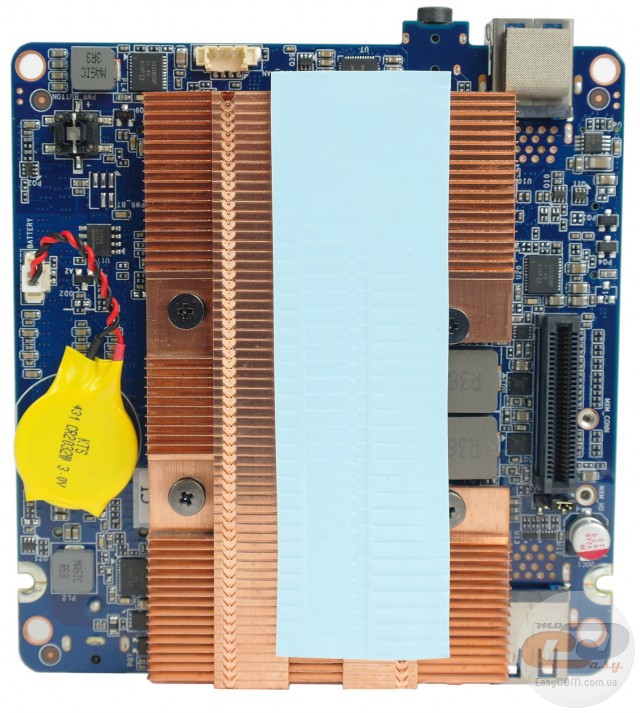

На обратной стороне материнской платы установлен достаточно крупный медный радиатор с оребрением, который служит для охлаждения процессора и чипсета. Внутри радиатора запаяна одна тепловая трубка, которая служит для лучшего теплоотвода от ключевых компонентов платы.

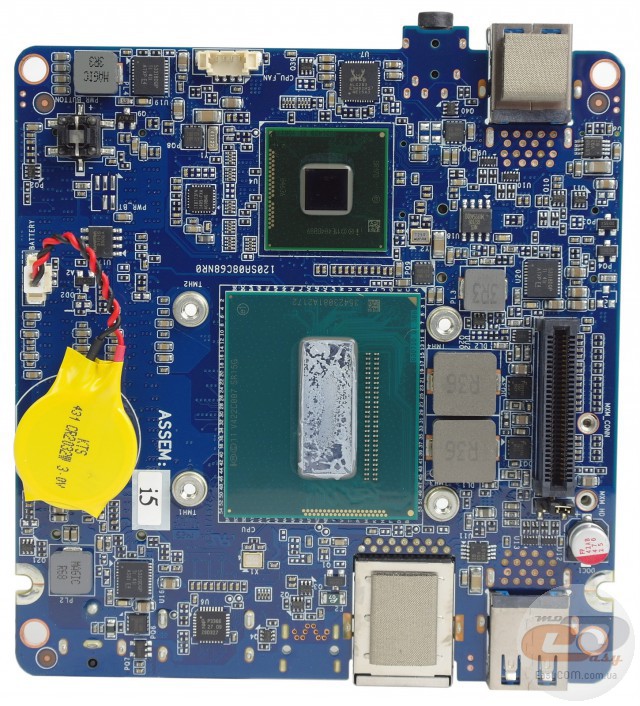

Непосредственно сама материнская плата выполнена на компактном текстолите синего цвета, который лишь немногим меньше самого корпуса компьютера (100 х 105 мм). Питание процессора осуществляется по двухфазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере NCP81102 производства компании ON Semiconductor.

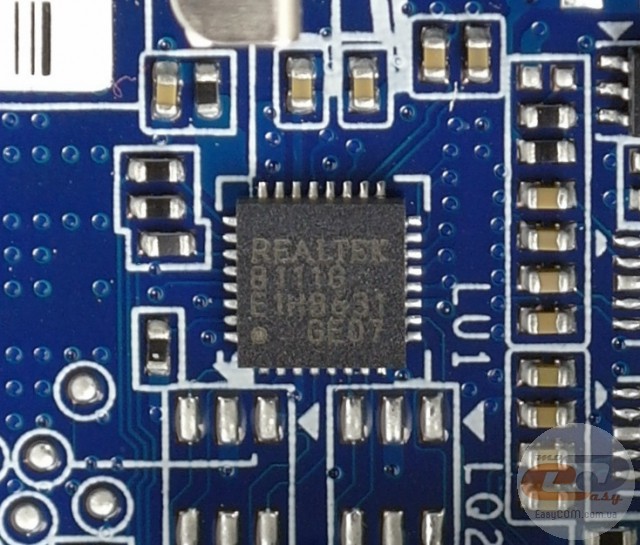

Для поддержки сетевых соединений используется гигабитный LAN-контроллер Realtek RTL8111G.

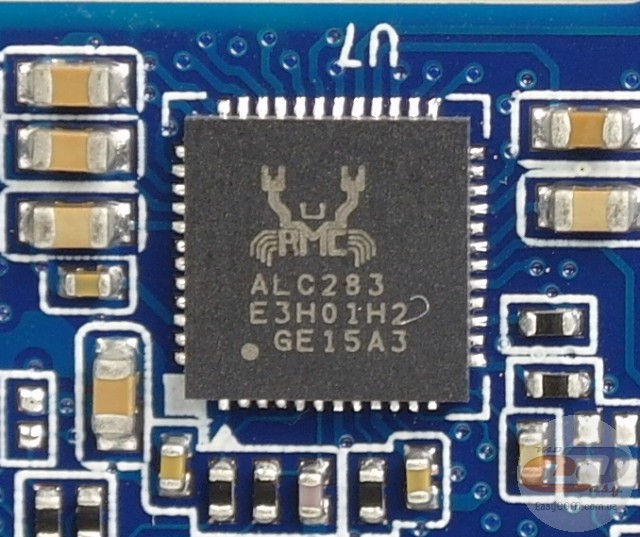

Звуковая подсистема рассматриваемой материнской платы основана на аудиокодеке Realtek ALC283.

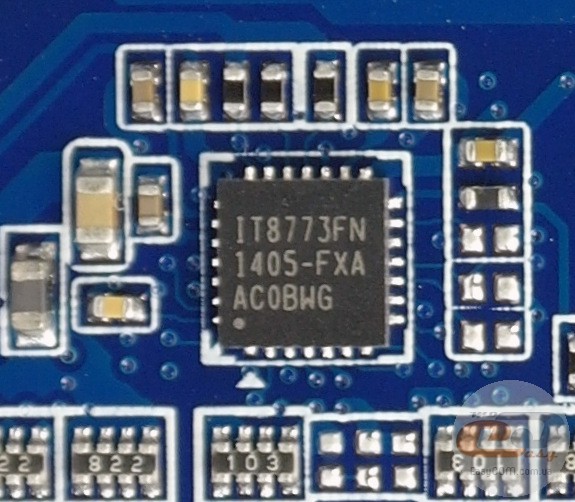

Возможности Multi I/O возложены на микросхему IT8773FN, которая управляет работой вентиляторов, а также обеспечивает мониторинг.

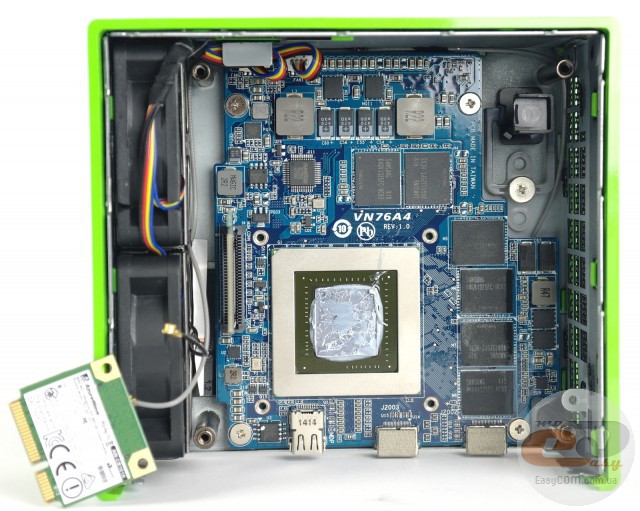

Под материнской платой в корпусе располагается графическая подсистема компьютера, выполненная в виде отдельной печатной платы с собственной пассивной системой охлаждения.

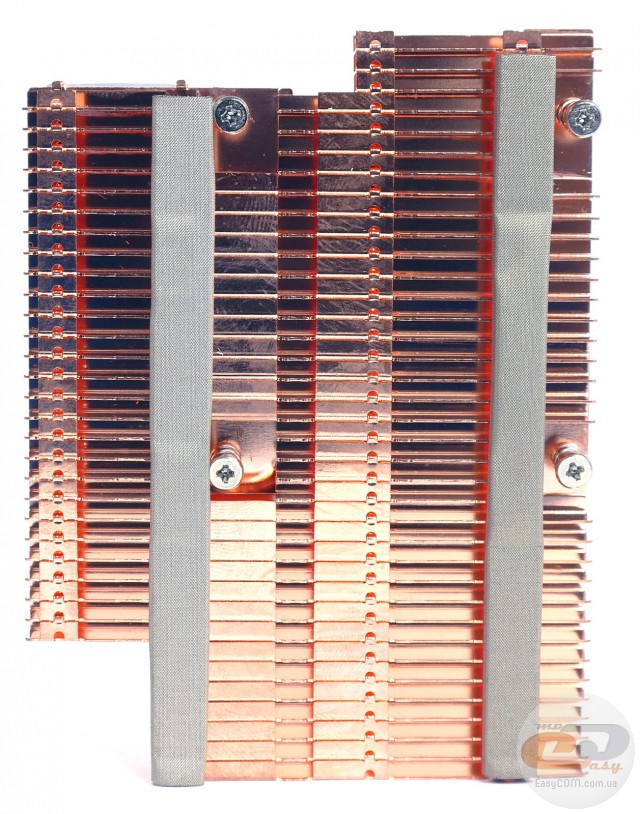

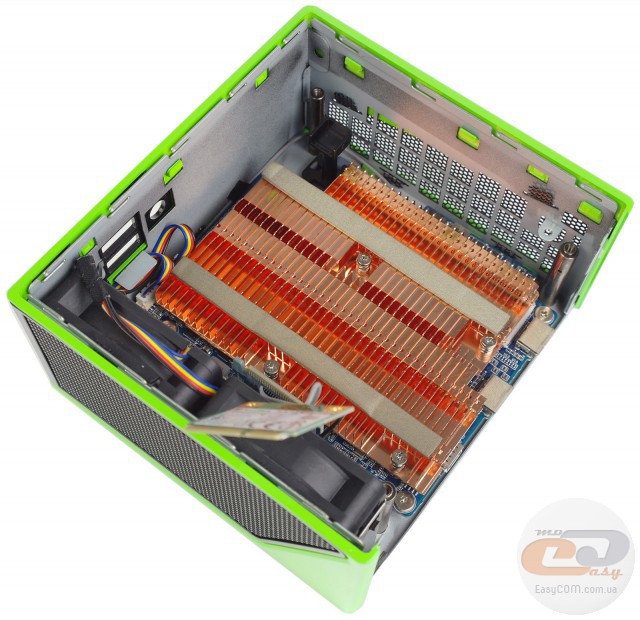

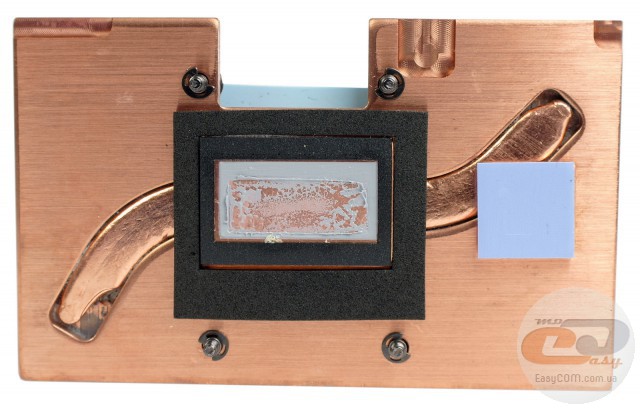

Для охлаждения графического ядра и четырех из двенадцати чипов видеопамяти используется массивный медный радиатор, сквозь ребра которого беспрепятственно циркулирует воздушный поток, генерируемый двумя предустановленными в корпусе ПК вертушками.

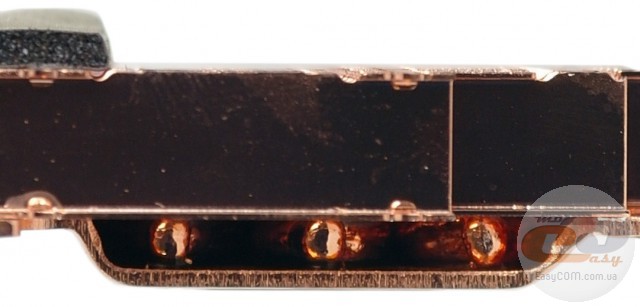

Для более эффективного теплообмена внутри радиатора припаяны три медные тепловые трубки.

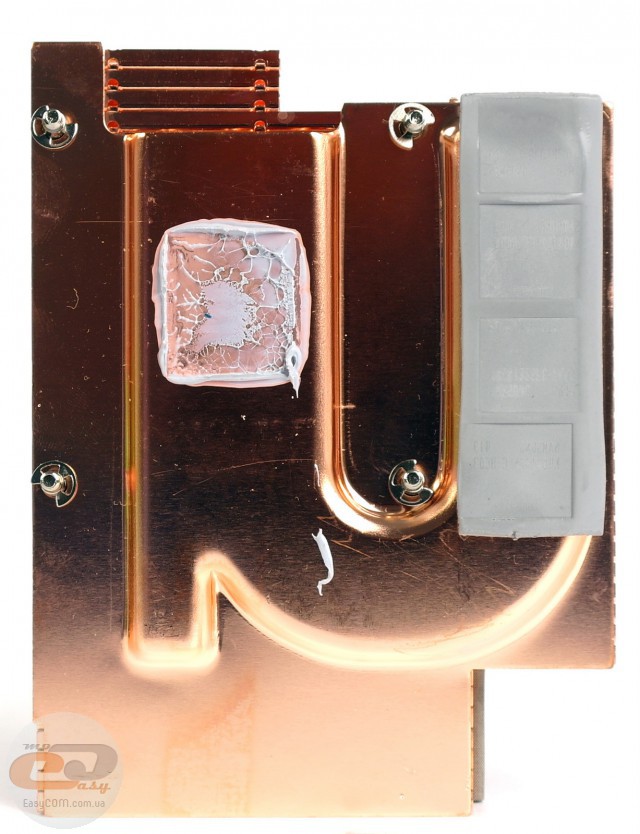

Непосредственно с графическим ядром и чипами видеопамяти радиатор контактирует при помощи небольшого слоя термопасты и специального термоинтерфейса.

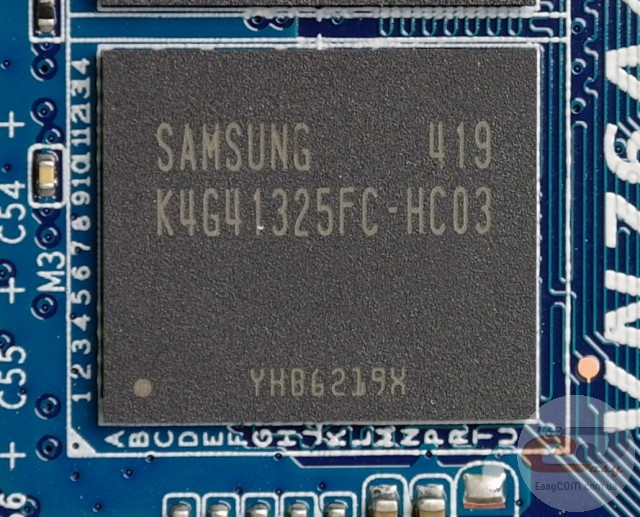

Шесть гигабайт видеопамяти стандарта GDDR5 в модели NVIDIA GeForce GTX 760 набраны при помощи двенадцати чипов Samsung K4G41325FC-HC03 емкостью 512 МБ каждый. Они функционируют на эффективной частоте 5000 МГц.

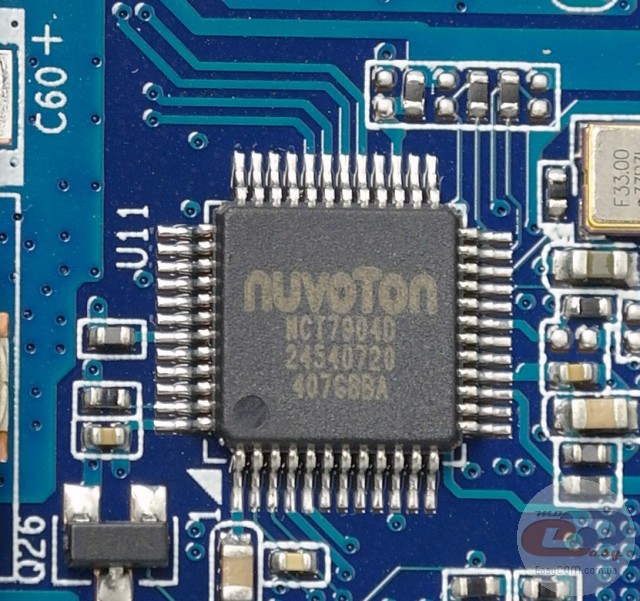

Функция мониторинга возложена на чип Nuvoton NCT7904D.

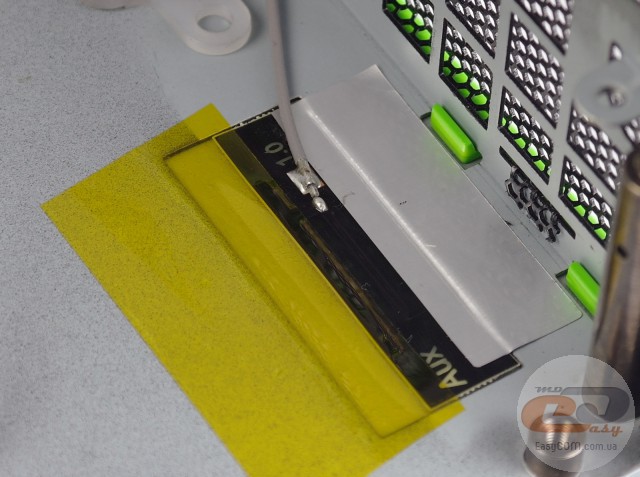

На дне корпуса, с внутренней стороны, установлены антенны беспроводных интерфейсов, поэтому не следует размещать мини-компьютер вблизи источников радиопомех.

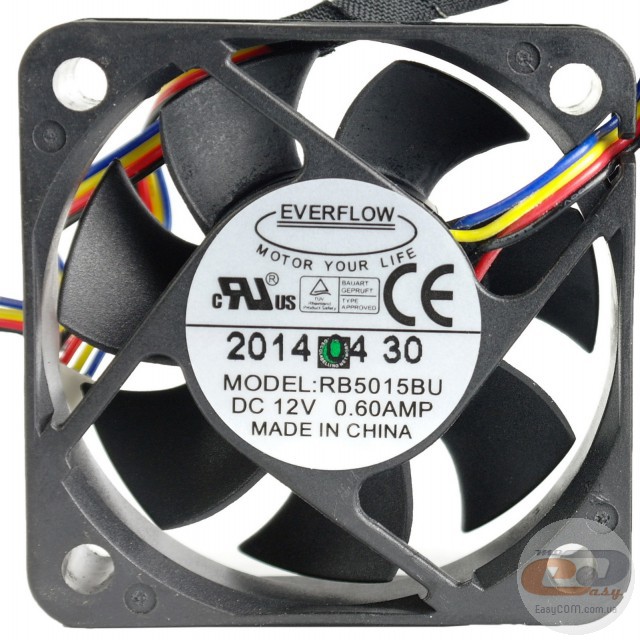

Для охлаждения комплектующих используются два 50-мм вентилятора EVERFLOW RB5015BU. Номинальное напряжение их работы составляет 12 В, а сила тока − 0,60 А, что дает в итоге мощность 7,2 Вт.

BIOS



Тестируемая новинка оснащена предзагрузчиком BIOS Aptio от компании American Megatrends Inc. Он обладает классическим интерфейсом, где все параметры рассортированы по разделам, в зависимости от их назначения.

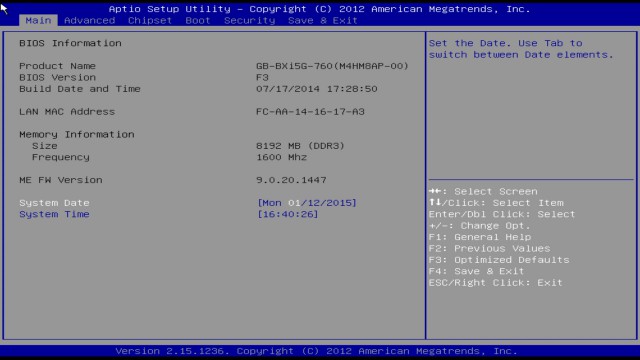

Первая вкладка «Main» отвечает за настройку даты и времени, а также позволяет узнать тип, объем и рабочую частоту установленной оперативной памяти.



Раздел «Advanced» является одним из самых больших. В частности, тут можно узнать температуру процессора и видеокарты, а также включить автоматическую схему работы системы охлаждения.

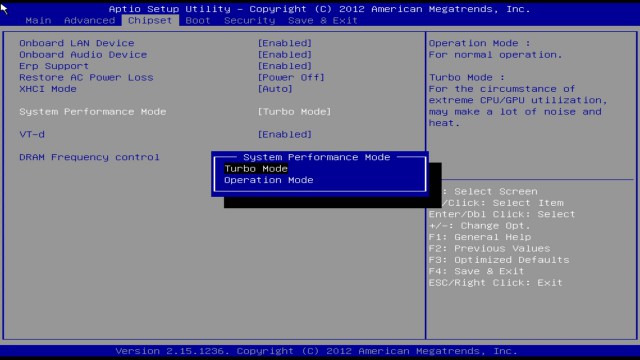

Во вкладке «Chipset» можно выбрать один из двух режимов работы системы: «Turbo» либо «Operation», от которых зависит уровень производительности компонентов и шума системы охлаждения.

Тестирование

Для сравнительного тестирования GIGABYTE GB-BXi5G-760 было использовано следующее оборудование:

Материнские платы (AMD)	ASRock FM2A85X Extreme4-M ASRock Fatal1ty FM2A88X+ Killer
Материнские платы (Intel)	ASUS P8Z77-V PRO/THUNDERBOLT (Intel Z77, Socket LGA1155, DDR3, ATX) ASRock Z87M OC Formula (Intel Z87, Socket LGA1150, DDR3, microATX) ASRock Fatal1ty Z97X Killer (Intel Z97, Socket LGA1150, DDR3, ATX)
Кулеры	Scythe Mugen 3 (Socket LGA1155/1366, AMD Socket AM3+/FM1/ FM2) ZALMAN CNPS12X (Socket LGA2011 / LGA1150)
Оперативная память	2 х 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP 2 х 4 ГБ DDR3L-1600 Transcend TS512MSK64W6H
Жесткий диск	Western Digital Caviar Blue WD10EALX, 1 ТБ, SATA 6 Гбит/с, NCQ
SSD-накопитель	OCZ ARC 100-25SAT3-240G
Блок питания	Seasonic X-660, 660 Вт, Active PFC, 80 PLUS Gold, 120-мм fan

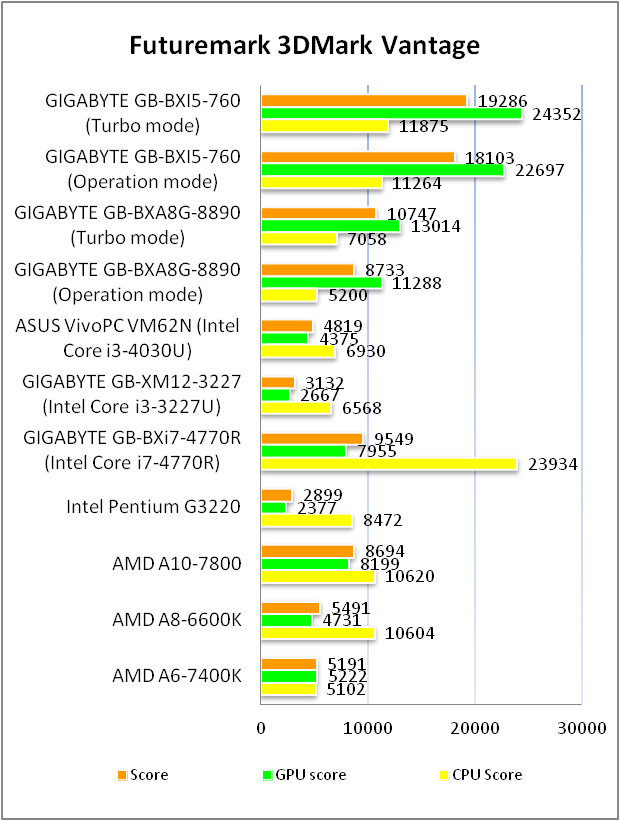

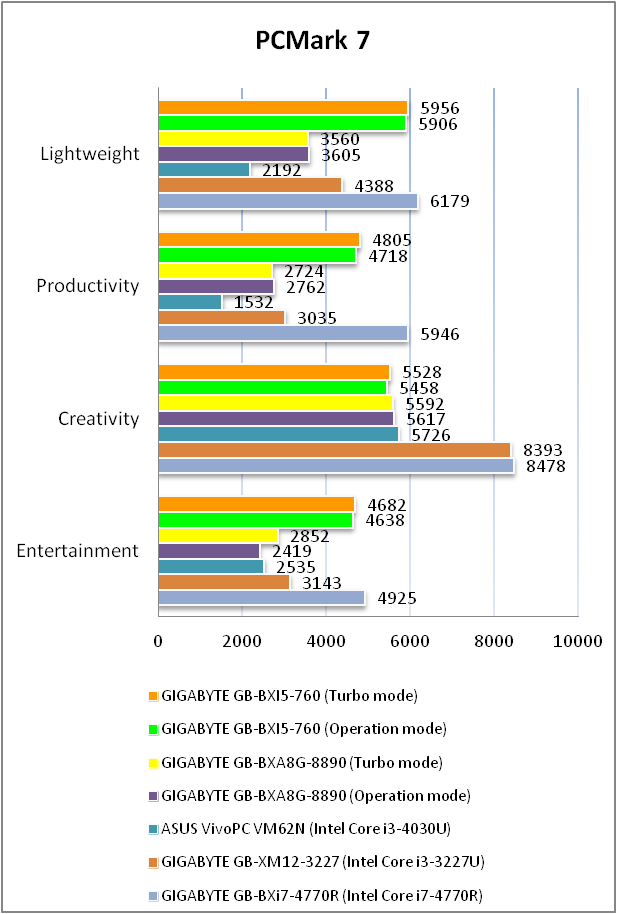

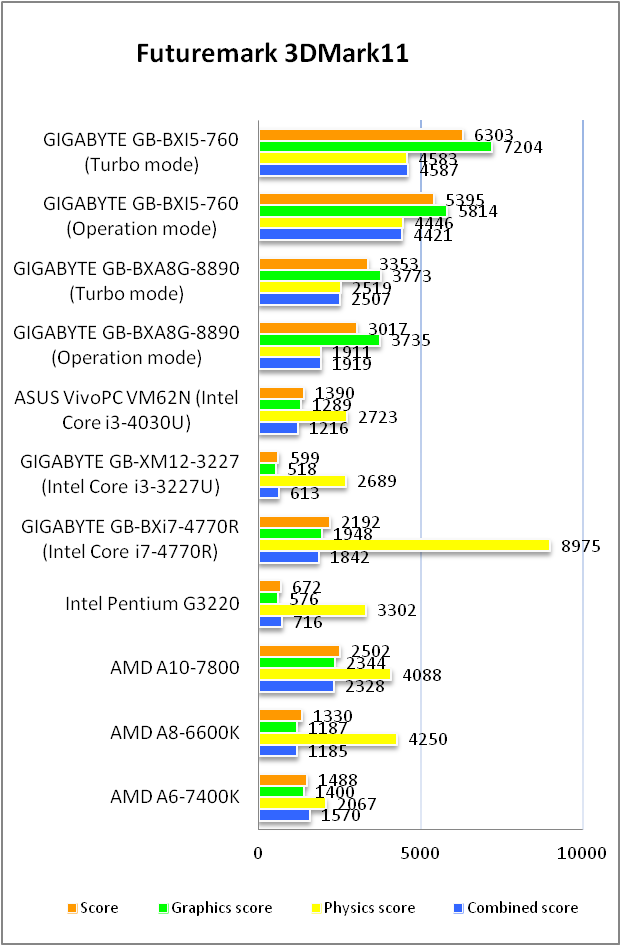

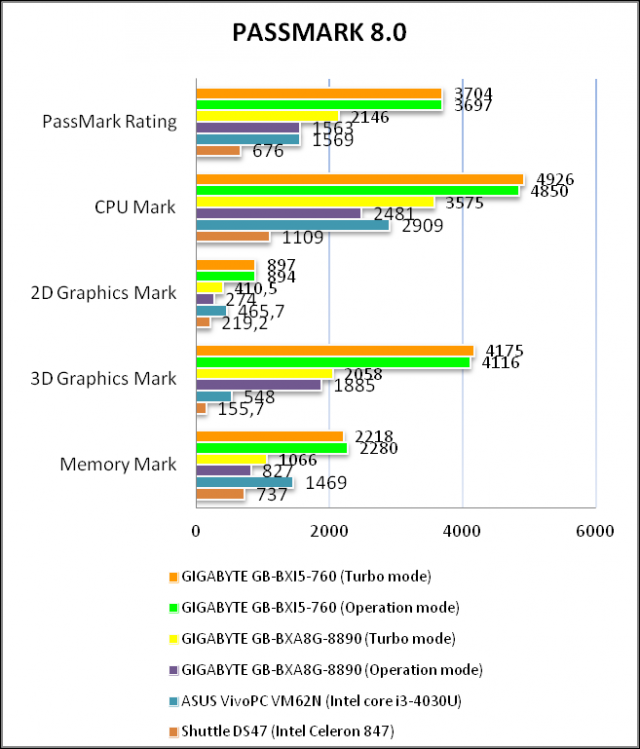

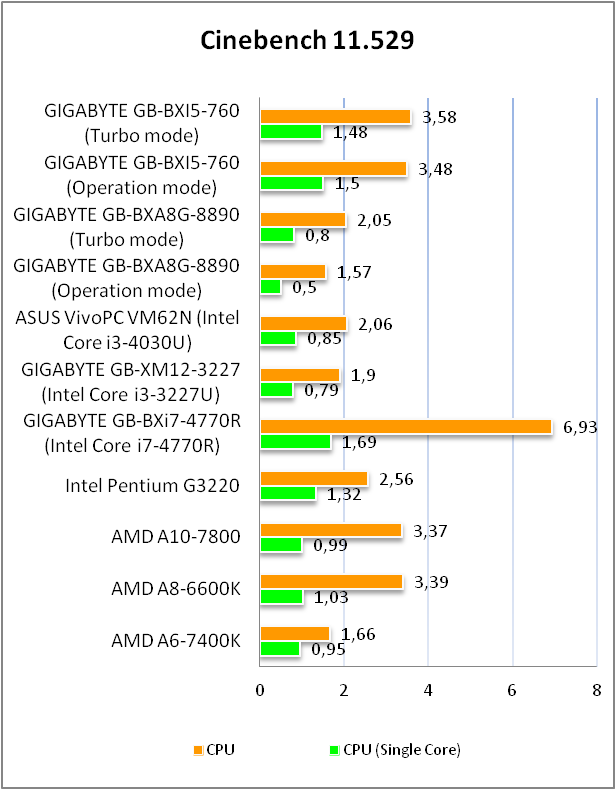

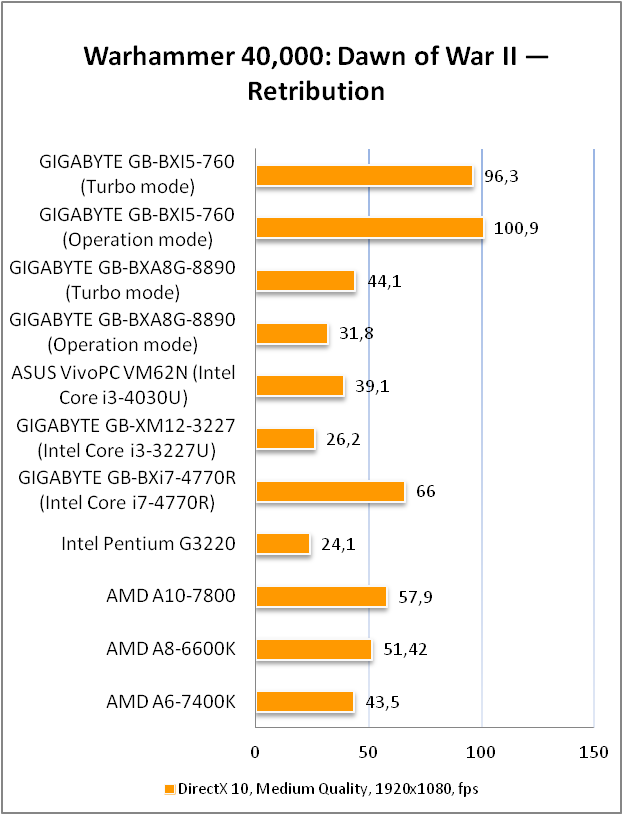

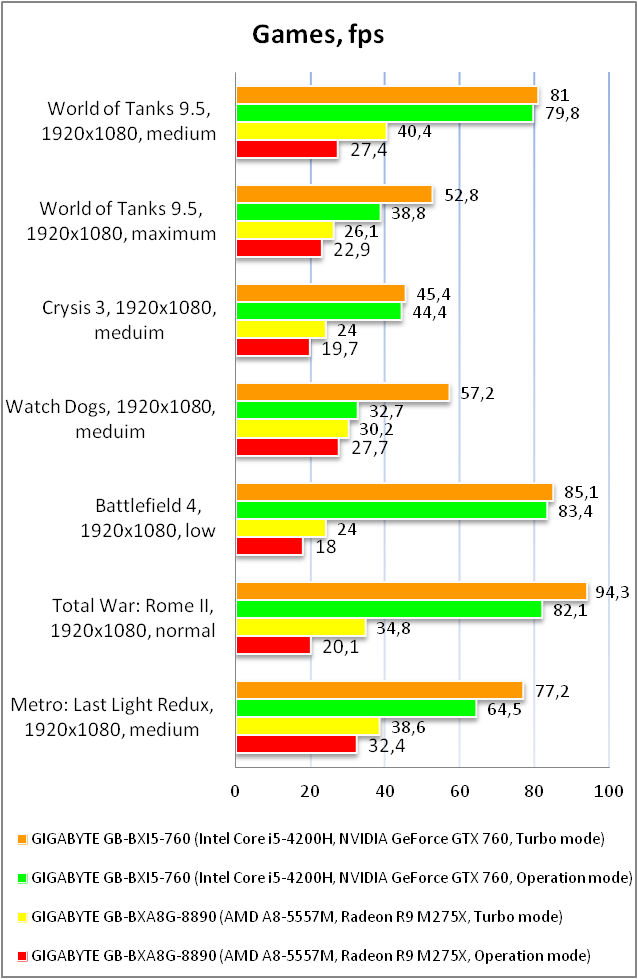

Сравнение производительности GIGABYTE GB-BXi5G-760 проводилось как с другими моделями мини-компьютеров, так и с процессорами, оборудованными встроенным графическим ядром.

Как видим, GIGABYTE GB-BXi5G-760 является одной из самых производительных моделей среди всех нами протестированных, что неудивительно, учитывая мощности процессора и видеокарты. В игровых тестах новинка оказалась единоличным лидером, превзойдя не только настольные процессоры с интегрированным графическим ядром, но и другие модели мини-ПК, участвующие в сравнении. Аналогичные результаты можно наблюдать и в таких бенчмарках, как PASSMARK 8.0, Futuremark 3DMark Vantage, Futuremark 3DMark11 и Cinebench 11.529. Однако в последних трех в лидерах по производительности процессора закономерно находилась система с Intel Core i7-4770R.

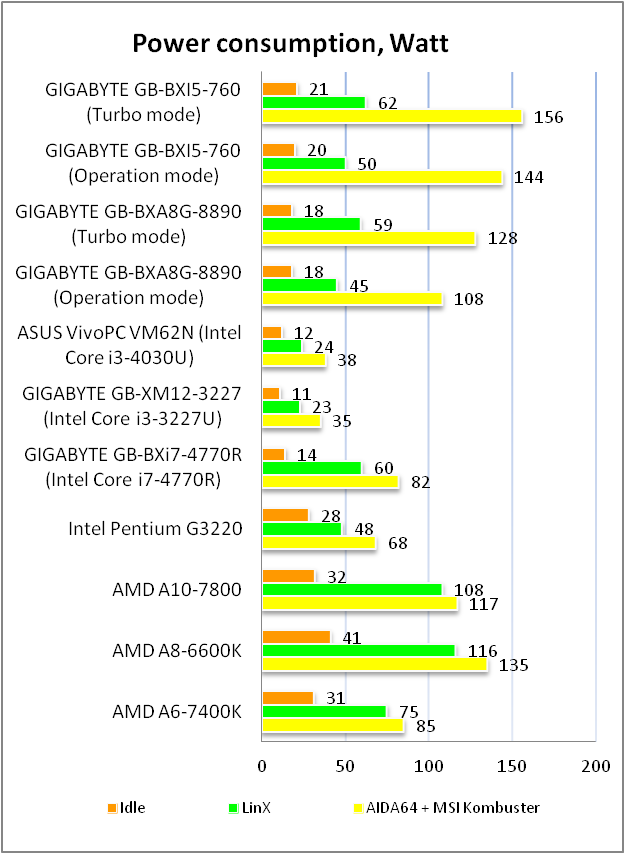

Обратной стороной высокой производительности является высокое энергопотребление, которое при максимальной нагрузке достигало 156 Вт.

Дополнительно мы отдельно сравнили производительность компьютера в разных режимах:

Game, 1920x1080, fps	Quality	GIGABYTE GB-BXI5-760 (Turbo mode)	GIGABYTE GB-BXI5-760 (Operation mode)	Разница, %
World of Tanks 9.5	medium	81	79,8	1,5
	maximum	52,8	38,8	36,1
Crysis 3	meduim	45,4	44,4	2,3
	high	32,2	31,3	2,9
Watch Dogs	meduim	57,2	47	21,7
	high	41,1	32,7	25,7
Battlefield 4	low	85,1	83,4	2,0
	high	64,4	57,6	11,8
	ultra	33,4	25,2	32,5
Total War: Rome II	normal	94,3	82,1	14,9
	ultra	64,3	58,9	9,2
Metro: Last Light Redux	medium	77,2	64,5	19,7
	ultra	40,3	35	15,1
Среднее значение				15,0

Прирост производительности при переводе системы в режим «Turbo» составил достаточно внушительные 15%, что позволит вам получить более плавный игровой процесс в требовательных к мощности ПК играх.

Система охлаждения и уровень шума

Прежде чем говорить о результатах тестирования, отметим, что температура корпуса оценивалась в режиме повышенной производительности, соответственно, в режиме повседневного использования («Operation») температура будет существенно ниже.

В процессе тестирования были зафиксированы следующие максимальные температуры:

• верхняя крышка – 56,6°C;
• правая боковая часть – 67,1°C;
• левая боковая часть – 22,2°C;
• передняя панель – 35,4°C;
• нижняя часть корпуса – 28,6°C;
• задняя часть – 37,4°C.

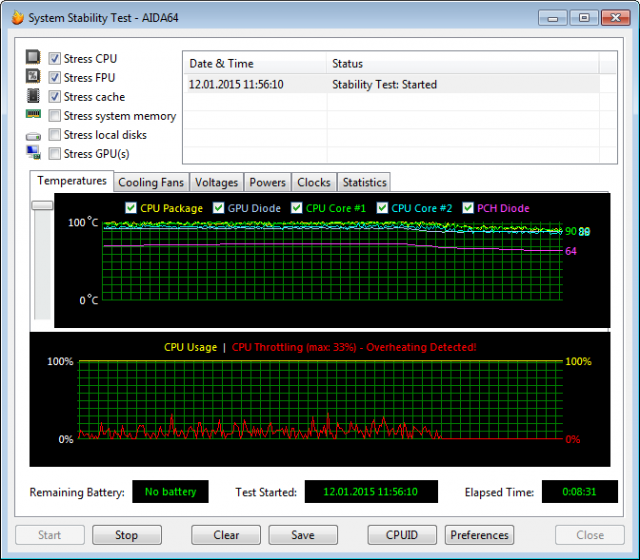

Температура процессора в режиме «Operation» под нагрузкой.

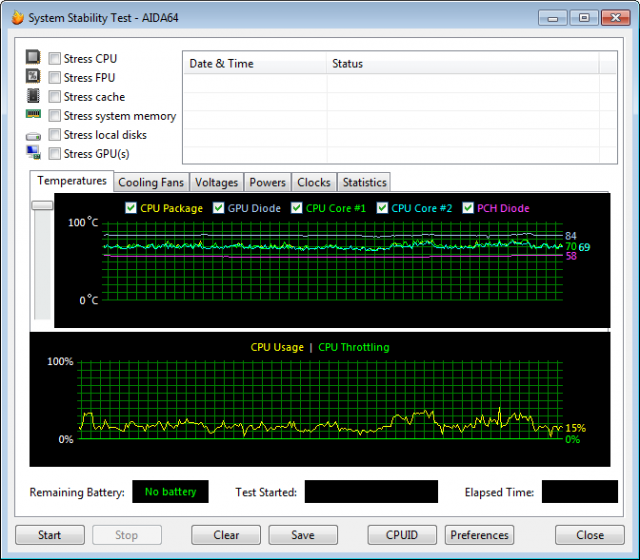

Температура процессора в режиме «Operation» в игровом режиме.



Температура процессора в режиме «Turbo» под нагрузкой.



Температура процессора в режиме «Turbo» в игровом режиме.

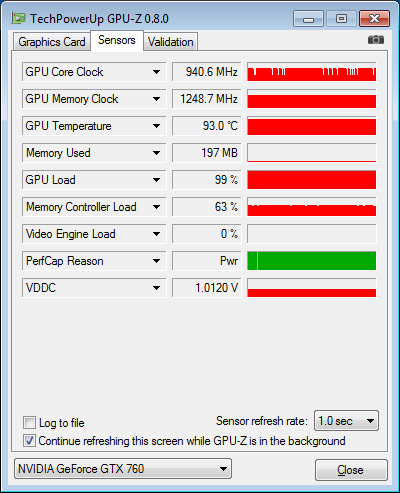

Температура видеокарты NVIDIA GeForce GTX 760 под нагрузкой.





Температура компонентов внутри столь компактного корпуса вполне ожидаемо оказалась достаточно высокой: 93°С для видеокарты и 92°С для центрального процессора при максимальных нагрузках. Поскольку данные значения находятся очень близко к критической отметке, то пользователю необходимо очень внимательно следить, чтоб ничто не препятствовало циркуляции воздуха внутри.

На скриншоте можно заметить, что в режиме «Operation» троттлинг процессора и проседание частоты GPU (лишь при нагрузке через MSI Kombustor, поскольку в реальных графических тестах просадки замечено не было) происходили намного чаще, чем в режиме «Turbo», что объясняется более «щадящим» режимом работы вентиляторов. Троттлинг процессора был задействован около 2-х минут, иногда доходя до 33%. Затем скорость вращения вентиляторов повышались до максимального уровня (10000 об/мин) и система снова начинала работать на полную мощность. Столь высокая частота вращения вентиляторов держалась всего 15 секунд, а затем очень медленно (на протяжении 4 минут) снижалась до 6000 об/мин. После этого система опять постепенно нагревалась (в течение 10 минут), а вентиляторы снова включались на максимум.

Чтобы оценить уровень шума, мы отдельно протестировали систему в двух разных режимах:

«Turbo»:

• простой – 3800 об/мин (уровень шума ниже среднего и вполне комфортный);
• игровая нагрузка – ~9000 об/мин (уровень шума очень высокий);
• экстремальная нагрузка – 9500 - 10000 об/мин (уровень шума очень высокий).

«Operational»:

• простой – 3800 об/мин (уровень шума ниже среднего и вполне комфортный;
• игровая нагрузка – ~6000 об/мин (уровень шума выше среднего и не очень комфортный);
• экстремальная нагрузка – 6000 - 10000 об/мин (уровень шума очень высокий).

Выводы

По итогам тестирования игрового мини-ПК GIGABYTE GB-BXi5G-760 стоит отметить, что идея создать действительно мощную и компактную игровую систему, которую можно расположить на обратной стороне монитора при помощи комплектного крепления, выглядит весьма заманчиво.

Как показало тестирование, с производительностью у новинки нет никаких проблем, поэтому она без сомнения может называться игровой системой. К примеру, на высоких настройках графики вы получите вполне достойные более 60 fps в Battlefield 4, что отлично при таких габаритах ПК. Обратной стороной медали является высокий нагрев внутренних компонентов при длительных максимальных нагрузках и аналогичный шум вентиляторов системы охлаждения, которые задействуют все усилия для стабилизации температуры внутренних компонентов.

К неоспоримым достоинствам GIGABYTE GB-BXi5G-760 можно отнести наличие предустановленного модуля беспроводных интерфейсов Wi-Fi a/b/g/n/ac и Bluetooth 4.0, а также поддержку 2,5-дюймового накопителя с интерфейсом SATA 6 Гбит/с и четырех портов USB 3.0.

Среди особенностей напомним о ситуации с видеокартой, именуемой производителем как «NVIDIA GeForce GTX 760», однако идентичной по ТТХ с NVIDIA GeForce GTX 870M. К тому же она оснащена довольно внушительным объемом собственной видеопамяти (6 ГБ), что должно понравиться игроманам и любителям графического ремесла.

В целом GIGABYTE GB-BXi5G-760 может стать хорошей альтернативой домашней системе среднего уровня, которая обладает самым широким кругом задач и при этом не занимает много места.

Достоинства:

• производительный 2-ядерный процессор Intel Core i5-4200H;
• дискретная графика NVIDIA GeForce GTX 760;
• компактный и стильный дизайн;
• качественная сборка и хорошие материалы корпуса;
• возможность установки 2,5-дюймового HDD / SSD-накопителя толщиной 7,0 и 9,5 мм;
• поддержка mSATA-накопителя;
• крепления VESA и модуль Wi-Fi/Bluetooth в комплекте;
• поддержка высокоскоростных стандартов 802.11 a/b/g/n/ac Wi-Fi и Bluetooth 4.0;
• возможность размещения на стене или на тыльной стороне монитора.

Особенности:

• необходимость приобретения модулей оперативной памяти, накопителя и ОС.

Недостатки:

• некомфортный уровень шума системы охлаждения и сильный нагрев компонентов внутри корпуса при длительной максимальной нагрузке.



Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленный для тестирования мини-ПК.

Выражаем благодарность компаниям AMD, OCZ, Scythe, Sea Sonic Elecronics, Transcend и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
