Обзор мини-компьютера ZOTAC ZBOX ID89 Plus

16-05-2013

Аккурат к празднованию «Дня Победы» тайванская компания ZOTAC International (MCO) Ltd. вывела на рынок несколько новых компактных мини-компьютеров линейки ZBOX, предлагающих очередной скачок в производительности, что, в свою очередь, способствует расширению области применения устройств.

ZOTAC ZBOX ID89 Plus

Одной из новинок является ZOTAC ZBOX ID89 Plus, единственным, но очень важным, нововведением которой стало использование двухъядерного процессора Intel Core i5-3470T, построенного на базе архитектуры Ivy Bridge. Все же остальные особенности мини-компьютеров ZOTAC, вроде хорошего набора коммуникационных интерфейсов и обширной комплектации, никуда не исчезли.

Технические характеристики

Производитель

ZOTAC

Модель

ZBOX ID89 Plus

Процессор

Intel Core i5-3470T: 2 ядра, 2900 МГц (до 3600 МГц в режиме Turbo Boost); DMI – 5 ГТ/с; кэш 3-го уровня – 3 МБ

Чипсет

Intel H61 Express (Intel Cougar Point)

Оперативная память

4 (0+4) ГБ, DDR3-1600 SDRAM

Samsung M471B5273DH0-CK0

Графический адаптер

Intel HD Graphics 2500: частота ядра – 650 МГц (до 1100 МГц с технологией Turbo Boost); эффективная частота системной памяти – 1600 МГц; объем видеопамяти расширяется динамически

Накопитель

TOSHIBA MQ01ABD050 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 2.0)

Оптический привод

Кард-ридер

MMC/SD/SDHC/MS/MS Pro/xD

Карты расширения

Интерфейсы

2 x USB 3.0

2 x USB 2.0

1 х HDMI

1 х DVI

2 x сетевой порт RJ-45

1 x аудио выход

1 x микрофонный вход

1 x S/PDIF

2 x разъем для внешней антенны

1 x разъем питания

Мультимедиа

Динамики

Звуковые адаптеры

Realtek ALC892

Intel Cougar Point HDMI

Обработка звука

Коммуникационные возможности

Сетевой адаптер

10/100/1000 Мбит/с (2 x Realtek RTL8168/8111)

Wi-Fi

802.11b/g/n 1x1 HMC (Intel Centrino Wireless-N 135)

Bluetooth

V4.0+HS (Intel Centrino Wireless-N 135)

HSPA

Безопасность

Пароль загрузки BIOS и HDD

Блок питания

Выходные параметры: 19 В пост. напр., 4,74 А, 90 Вт.

Входные параметры: 100~240В перем. напр. при 50/60 Гц.

Прочее

Возможность крепления на стену или обратную сторону монитора и расположения в вертикальном положении, наличие пульта ДУ

Размеры, мм

188 x 188 x 51

Вес, кг

0,998

Цвет

Черный / Серебристый

Операционная система

Не предустановлена

Официальная гарантия

24 месяцев

Сайт производителя

ZOTAC

Аппаратная платформа

ZOTAC ZBOX ID89 Plus

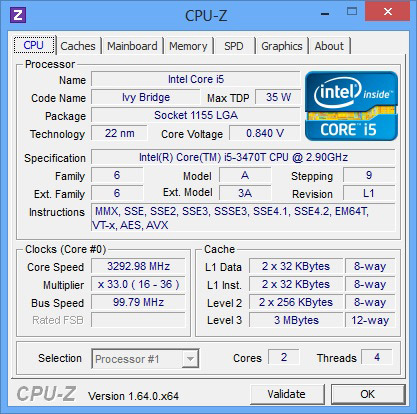

Информация о центральном процессоре

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

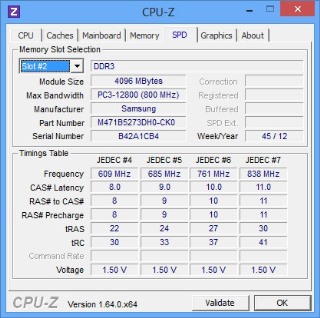

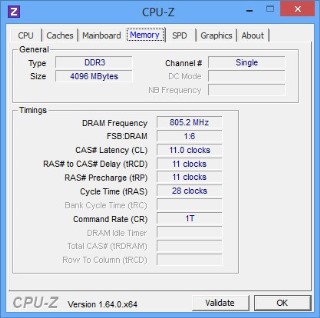

Информация об оперативной памяти

ZOTAC ZBOX ID89 Plus

Информация о чипсете и материнской плате

ZOTAC ZBOX ID89 Plus

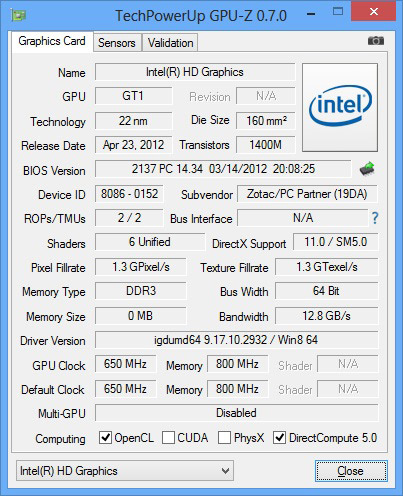

Информация о графическом адаптере

Поставка и комплектация

ZOTAC ZBOX ID89 Plus

Мини-компьютер поставляется в картонной коробке средних размеров с приятным и очень информативным оформлением. На титульной стороне представлены несколько изображений, отображающих внешний вид устройства и способы его размещения во время использования. Также здесь имеется ряд небольших пиктограмм, которые указывают на главные особенности мини-ПК, и несколько логотипов, информирующих об объеме накопителя и оперативной памяти, а также используемой аппаратной платформе.

ZOTAC ZBOX ID89 Plus

Обратная сторона несет краткое текстовое описание устройства, пару изображений, на которых указано размещение интерфейсных разъемов, присутствующих в данной модели, и несколько схематических рисунков, передающих идеальное, по мнению производителя, размещение мини-ПК в различных случаях.

На боковые грани вынесена информация о технических характеристиках устройства, комплекте поставки и о возможности использования крепления VESA для размещения ZOTAC ZBOX ID89 Plus на стене или обратной стороне монитора.

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

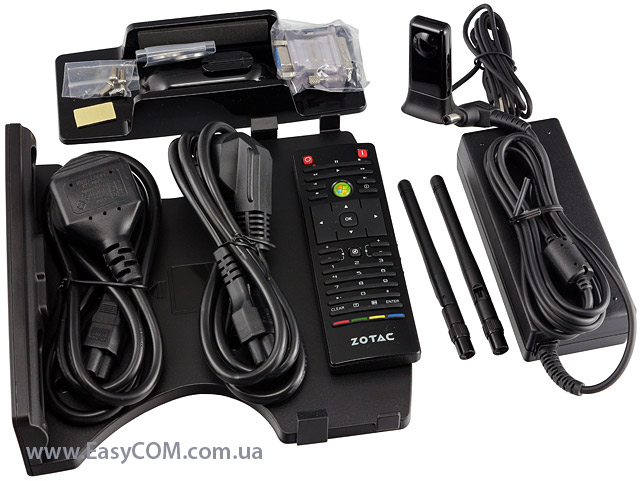

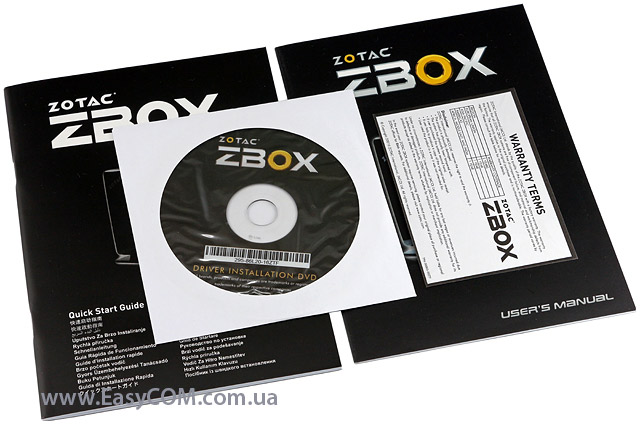

Комплект поставки, помимо самого мини-компьютера, включает:

  • руководство пользователя;
  • инструкцию по быстрой настройке;
  • гарантийный талон;
  • DVD-диск с драйверами;
  • блок питания;
  • два кабеля для подключения к сети (европейского и британского стандартов);
  • две внешних антенны мощностью 5 дБи;
  • крепление VESA 75/100 мм + 4 винта;
  • подставку для вертикального размещения;
  • пульт ДУ + 2 батарейки CR2032;
  • переходник с DVI на VGA;
  • ИК USB-приемник + двухстороннюю липкую «платформу» для фиксации.

ZOTAC ZBOX ID89 Plus

Внешний ИК USB-приемник предназначен для обеспечения работоспособности пульта дистанционного управления в том случае, когда мини-ПК расположен за монитором или в другом труднодоступном месте.

Для усиления приема/передачи сигналов беспроводных сетей Wi-Fi и Bluetooth предусмотрены две внешних съемных антенны мощностью 5 дБи каждая. Антенны обладают двумя степенями свободы и помогают обеспечить максимальную скорость передачи данных вплоть до 300 Мбит/сек, но при условии не засоренности эфира.

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

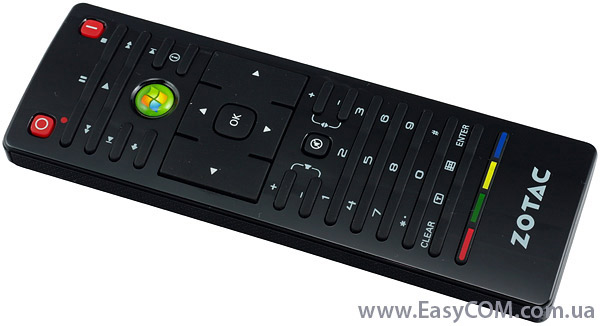

Пульт ДУ обладает приятным внешним видом, однако не очень практичным из-а использования глянцевых поверхностей. Он характеризуется небольшими габаритами, благодаря которым он отлично ложится в руку. Для большего комфорта имеются прорезиненным вставки по бокам. Клавиши, представленные в обильном количестве, легко нажимаются и обеспечивают доступ ко всем необходим при работе функциям. Имеется даже клавиши для включения и выключения мини-ПК. Питание пульта осуществляется двумя батарейками типоразмера CR2032. Функционал пульта в большей степени предназначен для работы в среде Windows Media Center, поэтому многие функции при работе со сторонними проигрывателями будут недоступны.

Внешний вид

ZOTAC ZBOX ID89 Plus

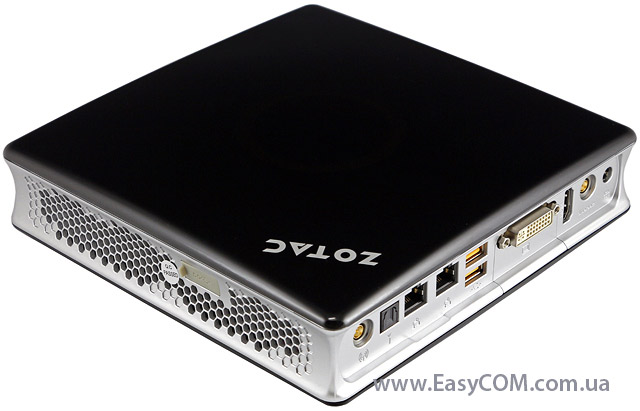

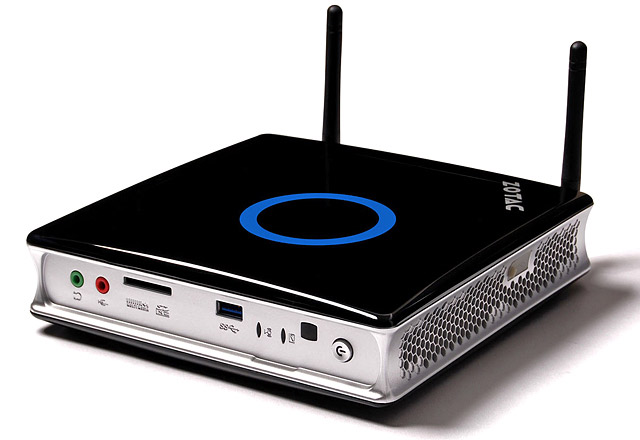

Визуально ZOTAC ZBOX ID89 Plus практически идентичен любому другому мини-компьютеру линейки ZBOX, как по габаритам корпуса, который представляет собой квадрат со стороной 188 мм и высотой 51 мм, так и по цветовой гамме, использующей лишь два цвета: черный и серебристый. Первый используется для окраски крышек корпуса, дополнительно покрытых слоем глянца, а второй – для вогнутых боковых панелей.

ZOTAC ZBOX ID89 Plus

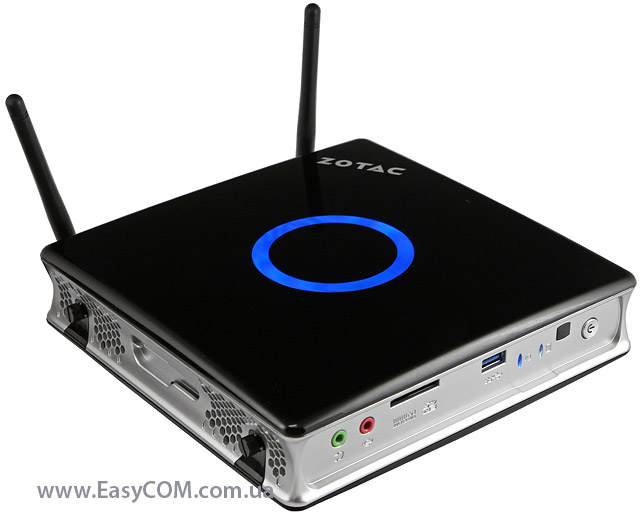

Центральную область верхней крышки мини-компьютера традиционно занимает светящееся кольцо синего цвета (цвет зависит от используемой аппаратной платформы) – фирменный знак ZOTAC.

ZOTAC ZBOX ID89 Plus

Корпус ZBOX ID89 Plus изготовлен из поликарбоната, дополненного ABS-пластиком, и обладает достаточно хорошим уровнем жесткости. Впрочем, крышки, все же, заметно прогибаются при давлении на них. Качество сборки каких-либо замечаний не вызывает.

Эргономика, расположение элементов

ZOTAC ZBOX ID89 Plus

Верхняя крышка, помимо светящегося кольца, видимого только во включенном состоянии устройства, имеет еще небольшой логотип производителя, который расположен в одном из углов.

ZOTAC ZBOX ID89 Plus

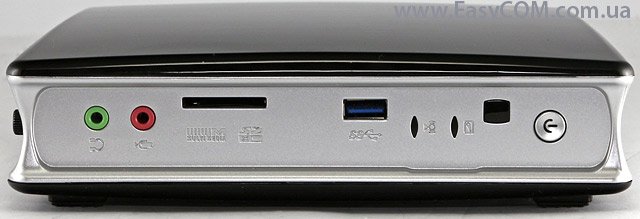

Фронтальную сторону корпуса занимают два аудиоразъема, мультиформатный кард-ридер, порт USB 3.0, индикаторы работы сети Wi-Fi и обращения к жесткому диску, встроенный приемник ИК-сигналов и небольшая кнопка питания, подсвечиваемая красным или зеленым цветом.

ZOTAC ZBOX ID89 Plus

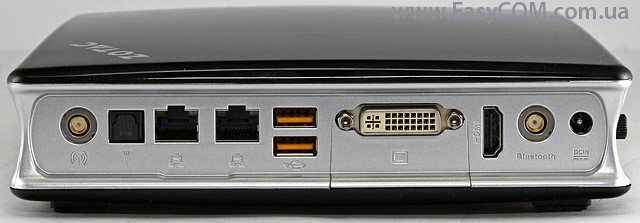

Основной набор интерфейсных разъемов находится на тыльной стороне корпуса. Здесь есть: два гнезда для подключения внешних антенн, два порта USB 2.0, два сетевых разъема RJ-45, порты DVI и HDMI, оптический выход S/PDIF и гнездо питания.

ZOTAC ZBOX ID89 Plus

Справа расположен еще один разъем USB 3.0, прикрытый резиновой заглушкой, и крупная решетка системы охлаждения с отверстиями в виде пчелиных сот, через которые выбрасывается нагретый воздух.

ZOTAC ZBOX ID89 Plus

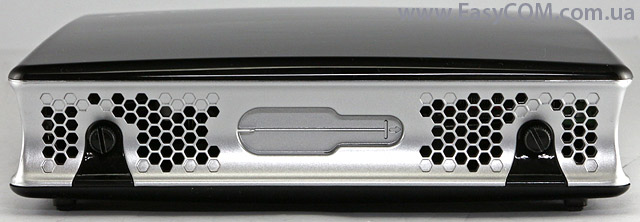

На левой стороне имеется пара вентиляционных решеток поменьше, фиксатор для подставки и два винта, которыми закрепляется съемная часть корпуса.

ZOTAC ZBOX ID89 Plus

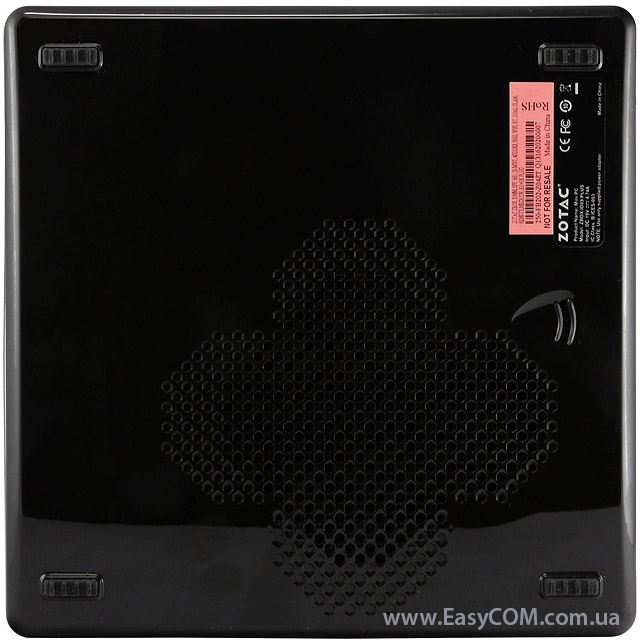

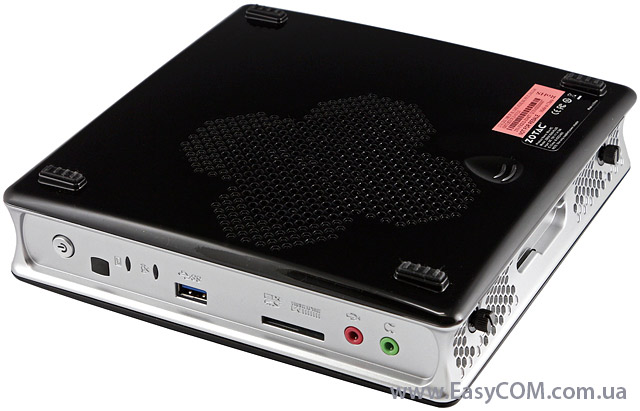

На нижней крышке предусмотрены четыре небольших прямоугольных резиновых ножки, достаточно хорошо цепляющихся за различные поверхности. Также имеется крупная решетка системы охлаждения, выполненная в форме цветка.

ZOTAC ZBOX ID89 Plus

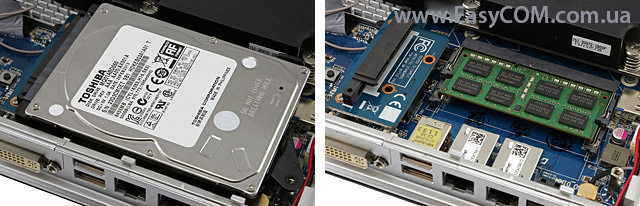

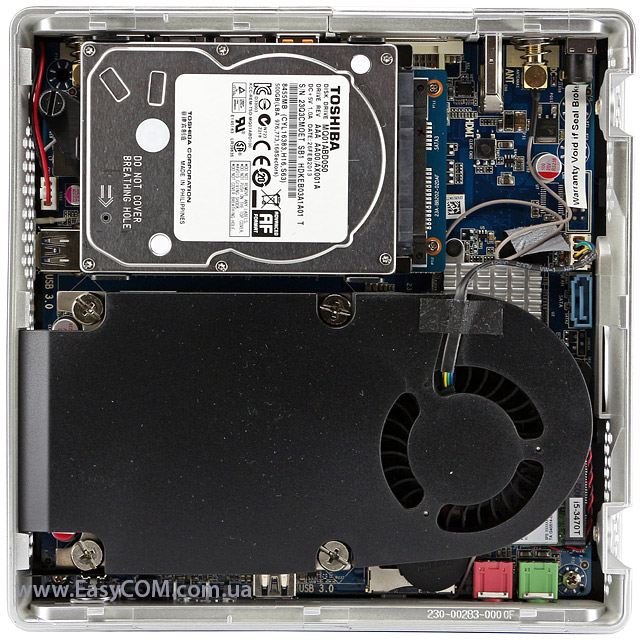

Сняв крышку, открывается доступ к жесткому диску, модулям оперативной памяти и беспроводной сети, при этом их замена не приведет к утере гарантий. Здесь же можно увидеть и крупную систему охлаждения.

ZOTAC ZBOX ID89 Plus

Важно отметить, что слоты для установки оперативной памяти расположены под накопителем.

Подставки

ZOTAC ZBOX ID89 Plus

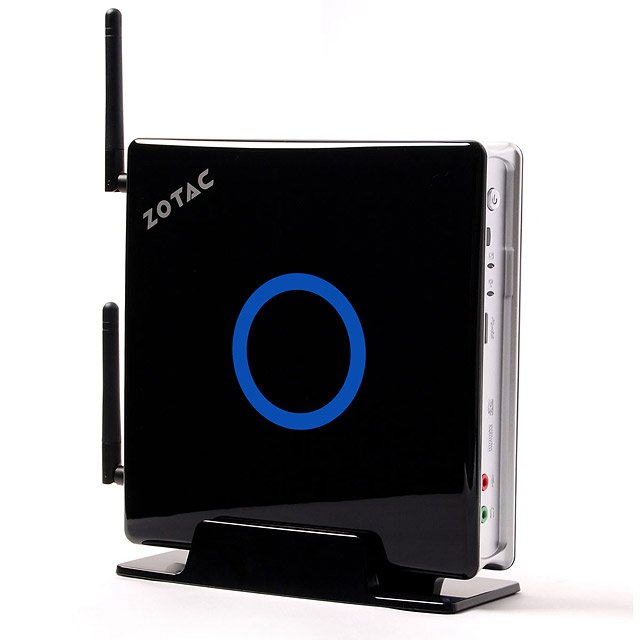

Экономию пространства на рабочем месте обеспечивает специальная подставка, позволяющая разместить мини-компьютер в вертикальном положении. Ее использование также обеспечивает и значительно лучшую эффективность системы охлаждения, в виду притока большего количества воздуха.

ZOTAC ZBOX ID89 Plus

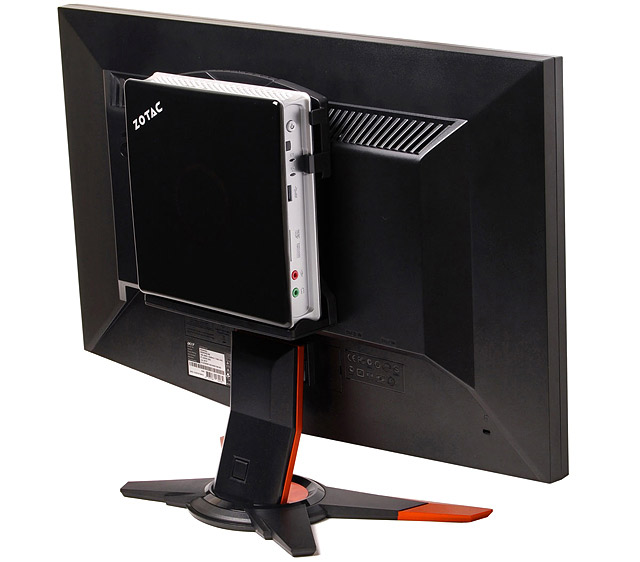

При необходимости полностью убрать мини-ПК со стола можно воспользоваться комплектным креплением VESA, которое выполнено в привычном для серии ZBOX виде. Его можно использовать не только для размещения устройства на стене или задней стенке монитора, но и в качестве подставки.

Звук

Собственных динамиков в ZOTAC ZBOX ID89 Plus не предусмотрено, за исключением системного спикера, поэтому для вывода звука необходимо использовать внешние акустические системы или наушники.

В качестве аудиокодека выступает 7.1+2-канальный Realtek ALC892, который, по заявлению производителя, обладает соотношением сигнал/шум 95 дБ для ЦАП и 90 дБ для АЦП, и предлагает 16/20/24-битную ИКМ с частотой дискретизации до 192 кГц. Более подробно о возможностях аудиокодека можно узнать на сайте производителя. Также стоит отметить, что предусмотренный порт HDMI, помимо внешних дисплеев, позволяет подключать и различные многоканальные аудиосистемы.

Блок питания

ZOTAC ZBOX ID89 Plus

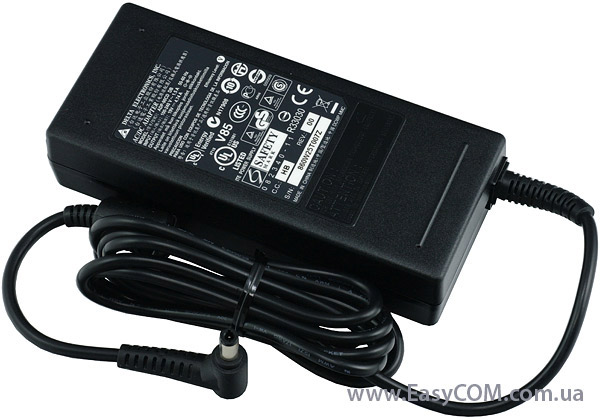

Для поддержания работоспособности устройства используется относительно крупный блок питания ADP-90CD DB (90 Вт, 19 В, 4,74 А), который произведен компанией Delta Electronics, Inc. При неактивном режиме работы БП практически не греется, а при продолжительной существенной нагрузке на систему он разогревается до 45-50°C.

Тестирование

В сравнительном тестировании принимали участие следующие модели мини-компьютеров и ноутбуков:

Модель

Дисплей

Процессор

Чипсет

Графический адаптер

Память

Дисковая подсистема

Аккумулятор

ZOTAC ZBOX ID89 Plus

Intel Core i5-3470T @ 2900 МГц

Intel H61 Express

Intel HD Graphics 2500

4 (0+4) ГБ, DDR3-1600

TOSHIBA MQ01ABD050 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 2.0)

ZOTAC ZBOX ID42 Plus

Intel Celeron 847 @ 1100 МГц

Intel NM70 Express

NVIDIA GeForce 610 512 МБ

4 (0+4) ГБ, DDR3-1600

TOSHIBA MQ01ABD050 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 2.0)

Samsung 535U3C (Series 5 Ultra)

13,3"

AMD A6-4455M APU @ 2100 МГц

AMD Hudson-M3

AMD Radeon HD 6620G

4 (2+2) ГБ, DDR3-1333

Hitachi Travelstar HTS545050B9A300 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 2.0)

4400 мАч, 49 Вт*ч

ASUS U24A

11,6"

Intel Core i3-3110M @ 2400 МГц

Intel HM76 Express

Intel HD Graphics 4000

4 (4+0) ГБ, DDR3-1600

TOSHIBA MQ01ABD050 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 2.0)

5200 мАч, 56 Вт*ч

Dell XPS 12

12,5"

Intel Core i5-3427U @ 1800 МГц

Intel QS77 Express

Intel HD Graphics 4000

4 ГБ, DDR3-1333

SAMSUNG SSD PM830 (128 ГБ, mSATA)

6071 мАч, 47 Вт*ч

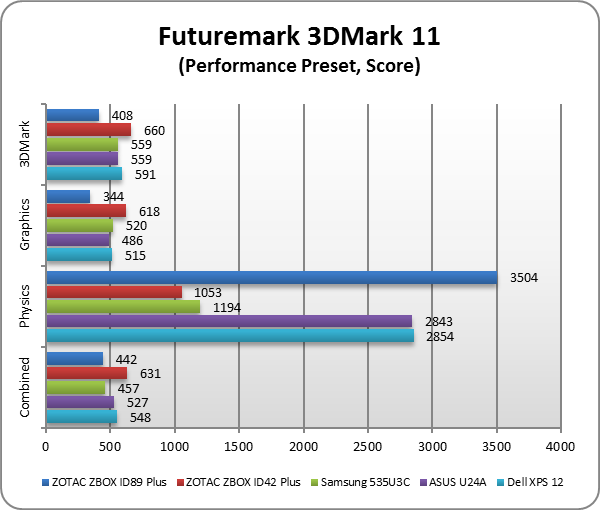

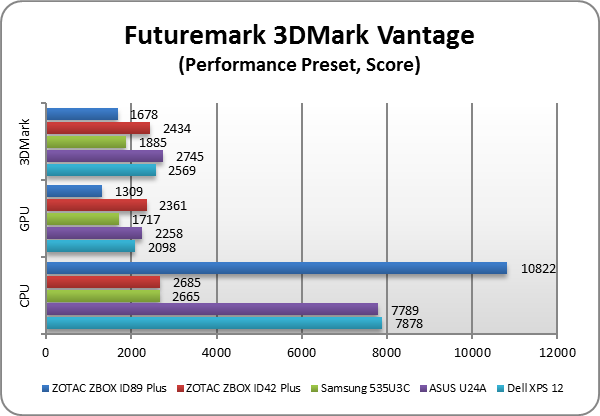

Основная часть тестирования на производительность была проведена при помощи нескольких популярных пакетов и современных игр, которые позволяют в полной мере оценить возможности обозреваемого устройства.

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

В основе ZOTAC ZBOX ID89 Plus используется двухъядерный процессор Intel Core i5-3470T, который построен на базе архитектуры Intel Ivy Bridge и обладает поддержкой технологии Intel Hyper-Threading, позволяющей обрабатывать до четырех потоков информации одновременно. Номинальная тактовая частота составляет 2900 МГц, но при выполнении ресурсоемких задач она может повышаться до 3600 МГц при задействовании технологии Intel Turbo Boost. Максимальный уровень энергопотребления не превышает 35 Вт, правда, добиться этого удалось использованием весьма слабого интегрированного графического адаптера Intel HD Graphics 2500, который обладает DirectX 11 и работает при номинальной частоте в 650 МГц (до 1100 МГц в режиме Intel Turbo Boost).

Именно поэтому мини-компьютер абсолютно непригоден для игр (исключением являются разве что только самые нетребовательные из них) и выполнения любых других задач, связанных с трехмерной графикой. Зато вычислительной производительности процессора более чем достаточно для работы со всевозможными офисными приложениями и графическими редакторами для обработки фотоматериала. Также без проблем осуществляется интернет-серфинг и просмотр высококачественного Full HD видео.

ZOTAC ZBOX ID89 Plus

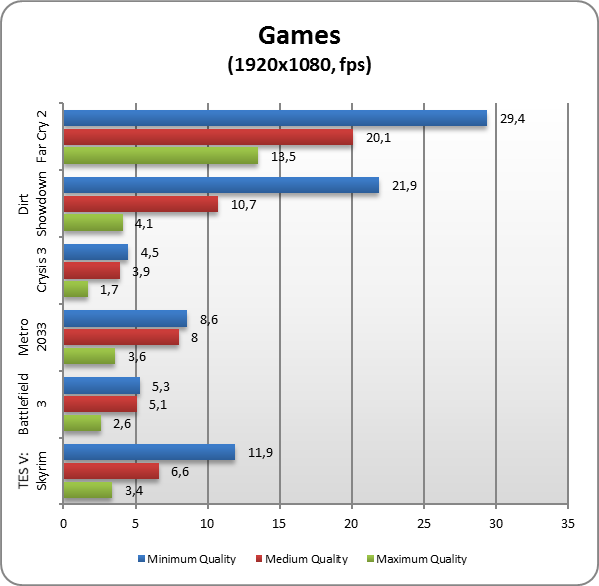

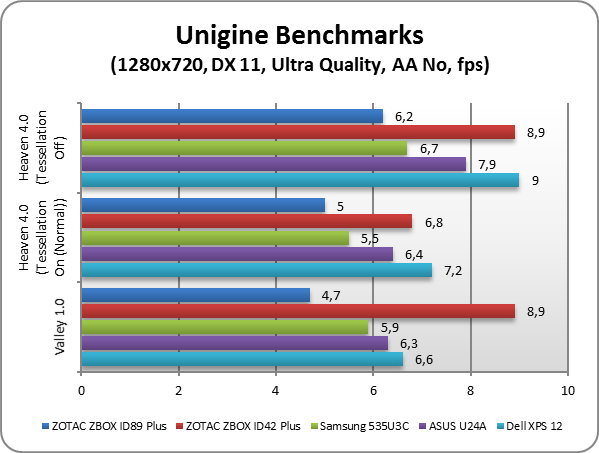

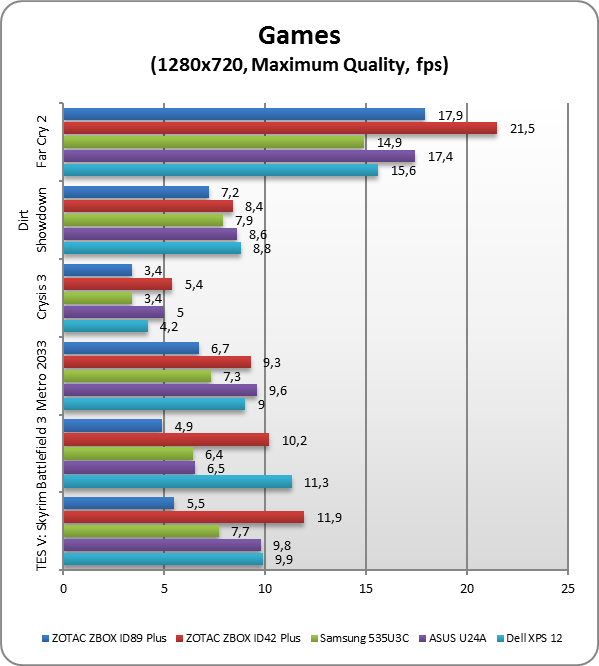

На графиках выше приведены результаты игровых тестов при Full HD разрешении дисплея и минимальных / средних / максимальных настройках графики, что позволяет точнее оценить возможность игрового применения мини-компьютера.

ZOTAC ZBOX ID89 Plus

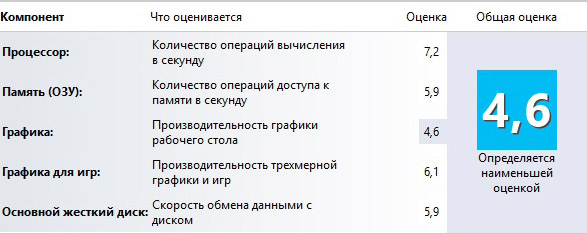

Оценка компонентов мини-компьютера по шкале «Индекса производительности Windows» составила лишь 4,6 балла из возможных 9,9 баллов. Причиной этому стала не высокая производительность интегрированного графического адаптера Intel HD Graphics 2500 при обработке графического интерфейса операционной системы. Зато процессор Intel Core i5-3470T вполне ожидаемо заслужил высокую оценку в 7,2 балла.

Накопители

Дисковая подсистема мини-компьютера построена на небыстром 2,5-дюймовом жестком диске TOSHIBA MQ01ABD050 объемом 500 ГБ. Буфер данных составляет 8 МБ, скорость вращения шпинделя – 5400 об/мин. Подключение накопителя осуществляется посредством интерфейса SATA 2.0.

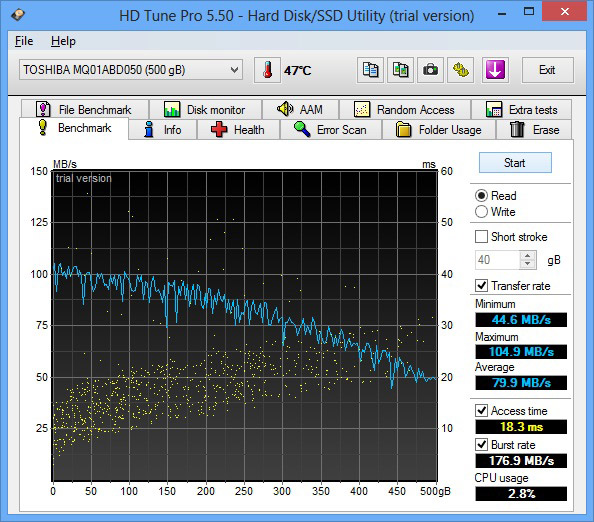

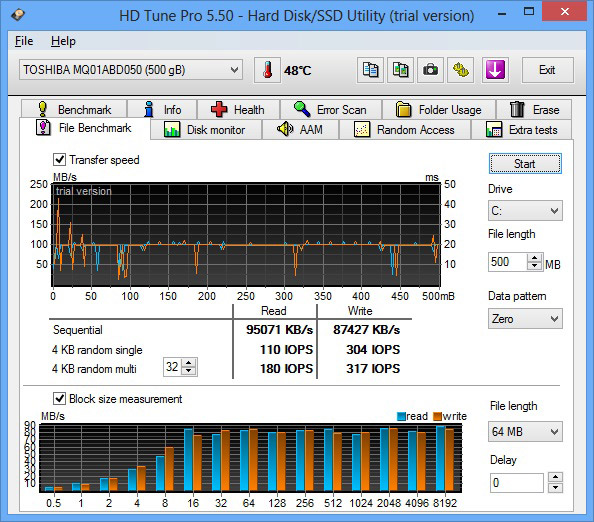

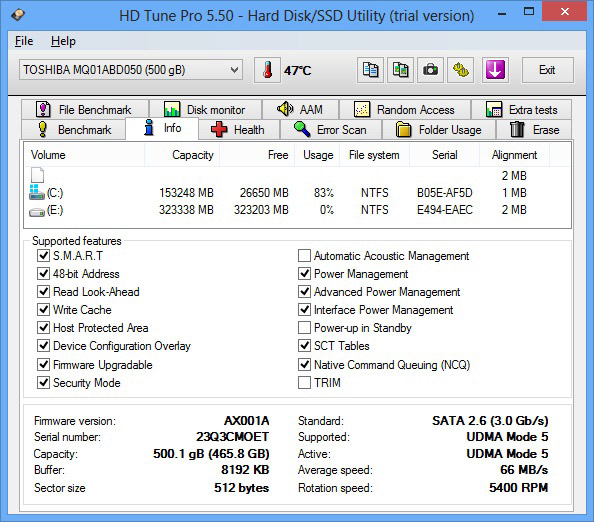

Для определения подробных характеристик накопителя, а также проведения тестирования на скорость записи/считывания информации использовалась программа HD-Tune Pro.

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

Система охлаждения и температурный режим

Определение эффективности системы охлаждения и температурного режима мини-компьютера было проведено после получасового прохода тестового пакета Unigine Heaven Benchmark v4.0 в режиме DirectX 11 с включенной тесселяцией. Температура окружающей среды при этом составляла 27°C. По истечению времени при помощи электронного термометра Scythe Kama Thermo Wireless были собраны следующие показания.

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

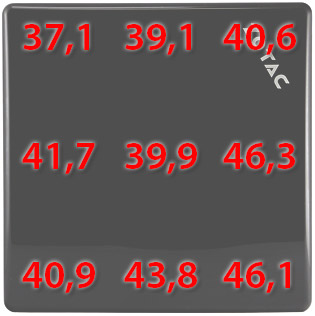

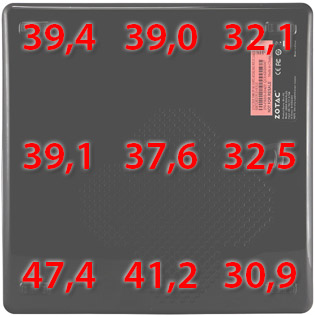

Так, по завершению отведенного времени температура верхней части в зависимости от области измерения составила от 40,6 до 45,5°C, а нижней – от 35,2 до 46,2°C.



ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

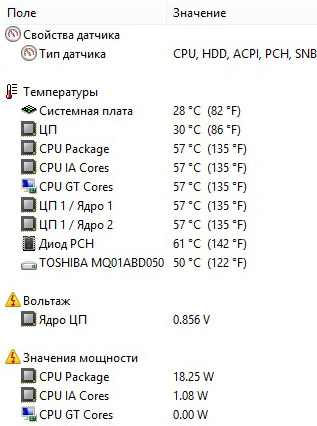

Температура внутренних компонентов при простое или минимальной нагрузке находится на уровне 55-60°C. Во время нагрузки их температура повышается: процессорных ядер до 75-80°C, а интегрированный графический адаптер до 70-75°C.

ZOTAC ZBOX ID89 Plus

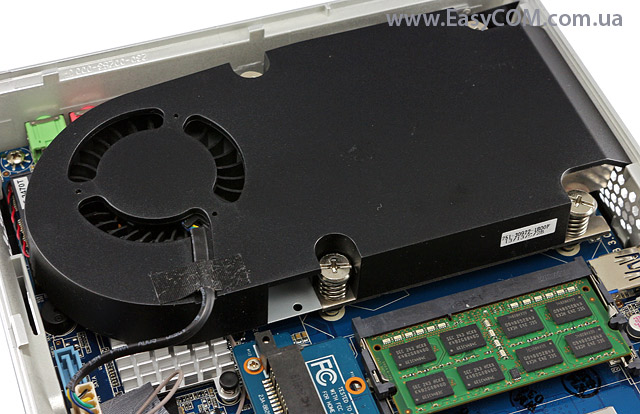

В ZOTAC ZBOX ID89 Plus установлена, наверное, самая большая система охлаждения среди всей линейки ZBOX. Она занимает порядка половины внутреннего пространства и состоит из крупного алюминиевого радиатора, посаженного на медную теплораспределительную платформу над процессором. Активным охлаждающим элементом выступает относительно крупный вентилятор турбинного типа, шум от работы которого слышен только при выполнении ресурсоемких задач, и то он не настолько громкий, чтобы раздражать. Вся эта конструкция дополнительно прикрыта пластиковым кожухом, который необходим для организации воздушного потока в требуемом направлении. Для охлаждения чипсета используемся небольшой алюминиевый радиатор.

Итоги

Главным и, по сути, единственным отличием нового мини-компьютера ZOTAC ZBOX ID89 Plus от предыдущих моделей является использование двухъядерного процессора Intel Core i5-3470T. Процессор построен на базе архитектуры Intel Ivy Bridge и обеспечивает действительно высокий уровень производительности, который вполне сравним с полноценными (большими) настольными системами, правда, только в неграфических задачах, т.к. интегрированный графический адаптер Intel HD Graphics 2500 весьма слаб и заметно уступает многим конкурентным решениям.

В остальном же, ZOTAC ZBOX ID89 Plus – это компактный мини-компьютер, который обладает приятным внешним видом, хоть местами и не очень практичным, имеет обширную комплектацию, включающую пульт ДУ, подставку для вертикального расположения и крепление VESA. Кроме этого, мини-ПК предлагает и хороший набор интерфейсных разъемов, среди которых два сетевых RJ-45, позволяющих превратить устройство в небольшое сетевое хранилище, домашний медиасервер или маршрутизатор небольшой сети.

Главным же недостатком устройства является его стоимость, которая при стартовом ценнике в £425, что приблизительно равно 5250 грн ($650), может значительно отпугнуть потенциального потребителя.

Достоинства:

  • Приятный внешний вид и компактные габариты;
  • Высокая производительность в неграфических задачах;
  • Хороший набор интерфейсных разъемов, включая два сетевых RJ-45 и поддержку USB 3.0;
  • Наличие двух разъемов для внешний антенн;
  • Обширная комплектация, включающая все необходимое для комфортной работы;
  • Возможность размещения на стене или на обратной стороне монитора;
  • Достаточно тихая система охлаждения.

Недостатки:

  • Глянцевые элементы корпуса и глянцевый пульт ДУ мгновенно собирают отпечатки пальцев;
  • Низкая производительность в графических задачах;
  • Нет предустановленной операционной системы;
  • Высокая стоимость.


Автор: Сергей Черноиван

Выражаем благодарность компании ZOTAC International (MCO) Ltd. за предоставленный для тестирования мини-компьютер.
