Обзор мини-компьютера ZOTAC ZBOX nano ID64 Plus

23-07-2013

ZOTAC ZBOX nano ID64 Plus

Линейка мини-компьютеров ZOTAC ZBOX nano известна благодаря использованию очень легкого и компактного корпуса, в котором присутствуют довольно производительная аппаратная конфигурация, не уступающая многим стандартным десктопным решениям. Одной из флагманских моделей этой серии является ZOTAC ZBOX nano ID64 Plus. Главной особенностью новинки, наравне с корпусом из анодированного алюминия и хорошим набором коммуникационных интерфейсов, выступает двухъядерный процессор Intel Core i5-3337U с интегрированным графическим адаптером Intel HD Graphics 4000, заметно расширяющий область использования устройства.

Технические характеристики

Производитель

ZOTAC

Модель

ZBOX nano ID64 Plus

Процессор

Intel Core i5-3337U: 2 ядра, 1800 МГц (до 2700 МГц в режиме Turbo Boost); DMI – 5 ГТ/с; кеш-память 3-го уровня – 3 МБ

Чипсет

Intel HM77 Express (Intel Panther Point)

Оперативная память

4 ГБ DDR3-1600 SDRAM

Samsung M471B5273DH0-CK0

Графический адаптер

Intel HD Graphics 4000: частота ядра – 350 МГц (до 1100 МГц с технологией Turbo Boost); эффективная частота системной памяти – 1600 МГц; объем видеопамяти расширяется динамически

Накопитель

Seagate Momentus ST500LM012 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 3 Гбит/с)

Оптический привод

Кард-ридер

MMC/SD (HC/XC)/MS/MS Pro/xD

Карты расширения

Интерфейсы

4 x USB 3.0

2 x USB 2.0

1 x eSATA

1 х HDMI

1 х DisplayPort

1 x сетевой порт RJ45

1 x mini-S/PDIF/аудио выход

1 x микрофонный вход

1 x разъем питания

Мультимедиа

Динамики

Звуковые адаптеры

Realtek ALC892

Intel Panther Point HDMI

Обработка звука

Коммуникационные возможности

Сетевой адаптер

10/100/1000 Мбит/с (Realtek RTL8168/8111)

Wi-Fi

802.11b/g/n 2x2 HMC (Intel Centrino Wireless-N 2230)

Bluetooth

V4.0 (Intel Centrino Wireless-N 2230)

HSPA

Безопасность

Пароль загрузки BIOS и HDD

Замок Kensington

Блок питания

Универсальный адаптер питания:

Выходные параметры: 19 В пост. напр., 3,42 А, 65 Вт.

Входные параметры: 100~240В перем. напр. при 50/60 Гц.



Размеры, мм

127 x 127 x 45

Вес, кг

0,385

Цвет

Серебристый/Черный

Операционная система

Не предустановлена

Официальная гарантия

24 месяцев

Сайт производителя

ZOTAC

Аппаратная платформа

ZOTAC ZBOX nano ID64 Plus

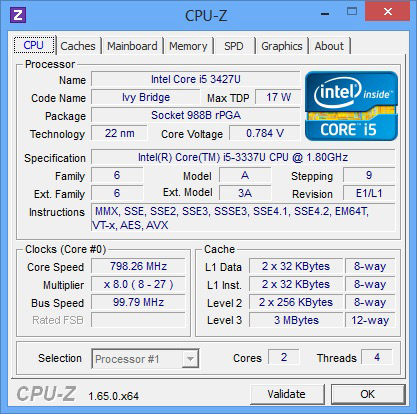

Информация о центральном процессоре

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

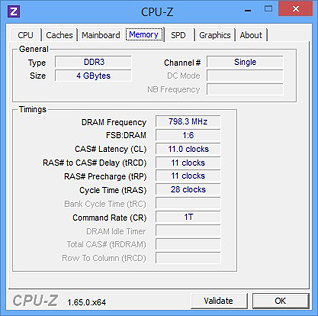

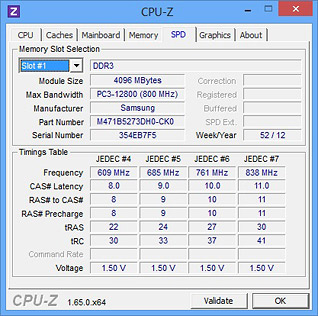

Информация об оперативной памяти

ZOTAC ZBOX nano ID64 Plus

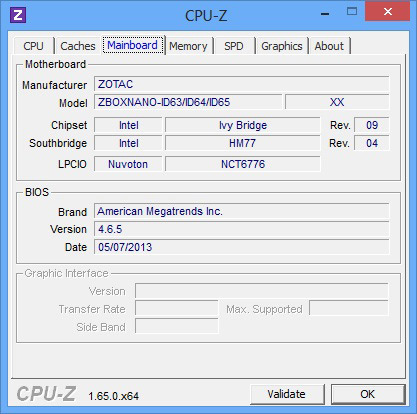

Информация о чипсете и материнской плате

ZOTAC ZBOX nano ID64 Plus

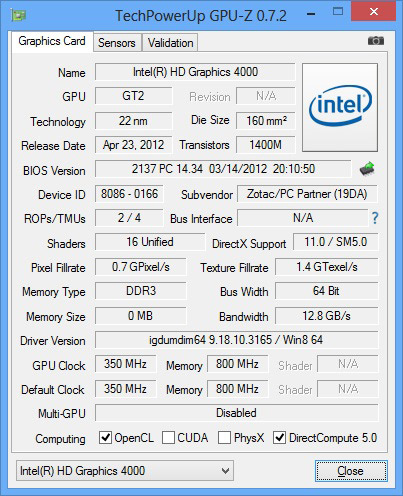

Информация о графическом адаптере

Поставка и комплектация

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 PLUS поставляется в картонной коробке относительно небольших размеров, которая обладает приятным и очень информативным оформлением. Титульная сторона размещает на себе изображение внешнего вида мини-компьютера и несколько пиктограмм, которые обозначают главные особенности:

  • наличие всех необходимых сетевых модулей (Wi-Fi, Bluetooth, Gigabit Ethernet);
  • поддержка крепления VESA;
  • поддержка технологии ускоренной зарядки внешних устройств через порт USB;
  • наличие в комплекте платы расширения nanoRAID для образования RAID массивов из двух компактных mSATA-накопителей.

Также имеется пара логотипов, информирующих об объеме установленного накопителя, оперативной памяти и используемой аппаратной платформе.

ZOTAC ZBOX nano ID64 Plus

Обратная сторона позволяет ознакомиться с кратким текстовым описанием устройства и парой изображений, на которых указано размещение интерфейсных разъемов, присутствующих в данной модели. Кроме этого, здесь можно увидеть и несколько схематических рисунков, передающих, по мнению производителя, идеальное размещение мини-компьютера в различных случаях.

На боковые грани вынесена информация о технических характеристиках устройства, комплекте поставки и о возможности использования крепления VESA для размещения ZOTAC ZBOX ID64 Plus на стене или совместимом мониторе.

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

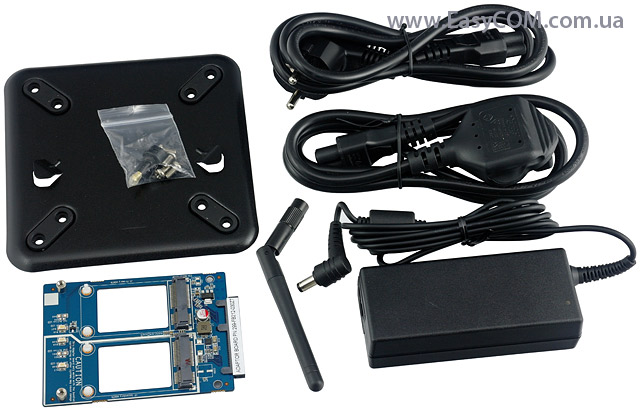

Комплект поставки, помимо самого мини-компьютера, включает:

  • руководство пользователя;
  • инструкцию по быстрой настройке;
  • гарантийный талон;
  • DVD-диск с драйверами;
  • блок питания;
  • два кабеля для подключения к сети (европейского и британского стандартов);
  • съемную антенну мощностью 5 dBi;
  • адаптер mini-S/PDIF;
  • крепление VESA + 4 винта;
  • плату расширения nanoRAID.

ZOTAC ZBOX nano ID64 Plus

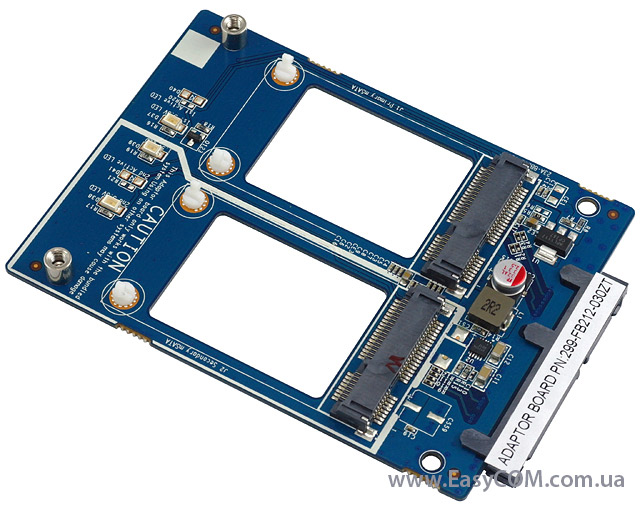

Плата расширения nanoRAID представляется собой компактный адаптер для монтажа исключительно двух mSATA-накопителей, которые сразу же будут объедены в RAID-массив. А вот установить вместо них LTE-модуль или TV-Tuner вряд ли удастся.

Для усиления приема/передачи сигналов беспроводных сетей Wi-Fi и Bluetooth предусмотрена одна внешняя съемная антенна мощностью 5 dBi. Она обладает двумя степенями свободы и обеспечивает максимальную скорость передачи данных вплоть до 150 Мбит/с.

Внешний вид

ZOTAC ZBOX nano ID64 Plus

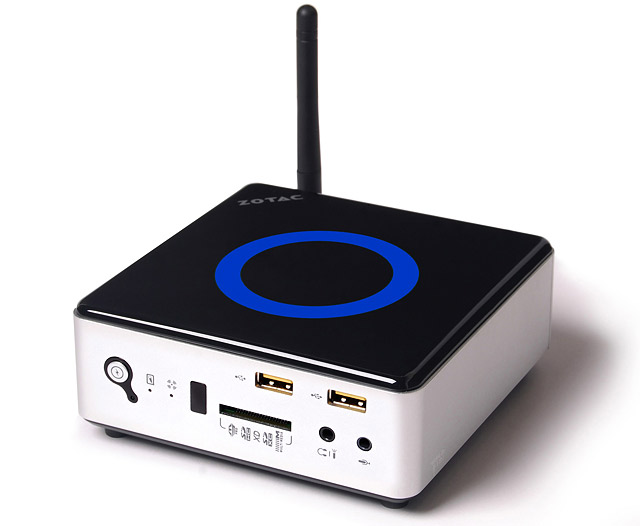

Мини-компьютер ZOTAC ZBOX nano ID64 PLUS выполнен в виде небольшой квадратной коробки со скругленными углами и каркасом из анодированного алюминия. Верхняя и нижняя крышка выполнены из глянцевого пластика черного цвета, на котором будут хорошо видны отпечатки пальцев. Но для мини-компьютера это не так критично, как, скажем, для планшета, смартфона или наушников, поскольку он не будет постоянно находиться в руках. А следы пыли на верхней крышке вообще можно считать преимуществом, ведь они, словно песочные часы, будут с определенным интервалом сигнализировать владельцу о необходимости уборки в помещении. А если серьезно, то при креплении новинки на заднюю крышку монитора или телевизора, видеть собравшуюся пыль или случайно оставленные отпечатки пальцев вы будете лишь при необходимости доступа к его интерфейсам..

ZOTAC ZBOX nano ID64 Plus

Отличительными особенностями устройства являются компактные габариты корпуса – всего 127 х 127 мм при высоте 45 мм, и малая масса, которая составляет 385 грамм. Благодаря этому мини-компьютер можно разместить практически в любом месте, где есть хоть немного свободного горизонтального пространства, а в случае переезда его можно запросто поместить в небольшую сумку или рюкзак.

Что касается жесткости корпуса, то она обладает очень хорошим уровнем, что в полной мере является заслугой алюминиевого каркаса. Практически не прогибаются и пластиковые крышки. Качество сборки отличное и нареканий не вызывает.

Эргономика, расположение элементов

ZOTAC ZBOX nano ID64 Plus

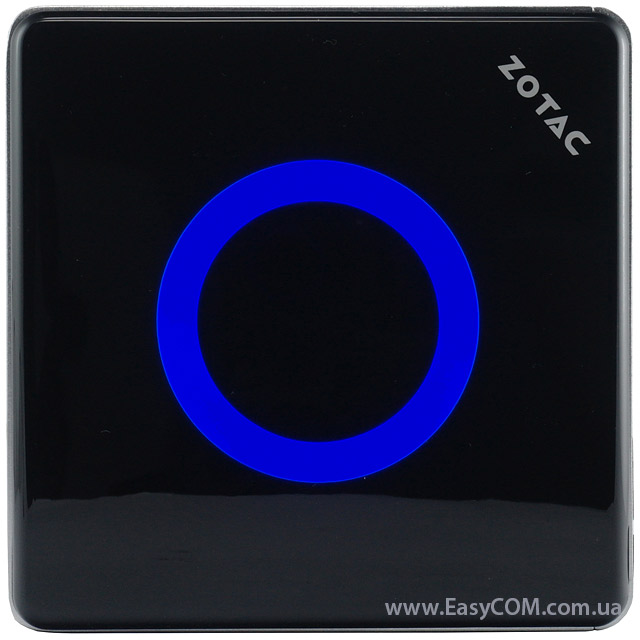

На верхней крышке ZOTAC ZBOX nano ID64 PLUS, при включенном состоянии, можно увидеть синее светящееся кольцо, что символизирует об использовании платформы компании Intel. А в одном из углов размещен небольшой логотип производителя.

ZOTAC ZBOX nano ID64 Plus

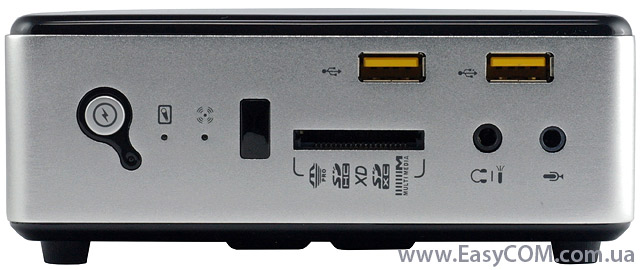

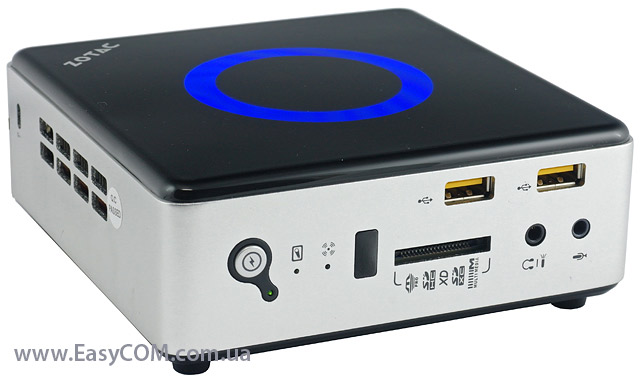

Спереди находятся два порта USB 2.0, которые способны выдавать сигнал с силой тока в 1,5 А, что увеличивает скорость зарядки подключенных к ним смартфонов и планшетов. Также здесь присутствуют: два аудиоразъема, один из которых совмещен со стандартом mini-S/PDIF, кард-ридер, окошко встроенного ИК-приемника, индикаторы обращения к накопителю и работы беспроводной сети, а также кнопка питания с индикатором состояния.

ZOTAC ZBOX nano ID64 Plus

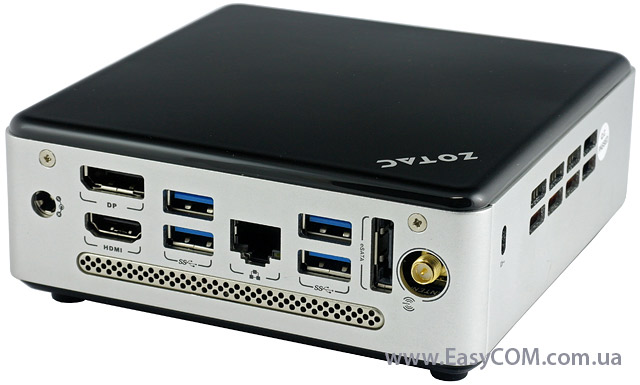

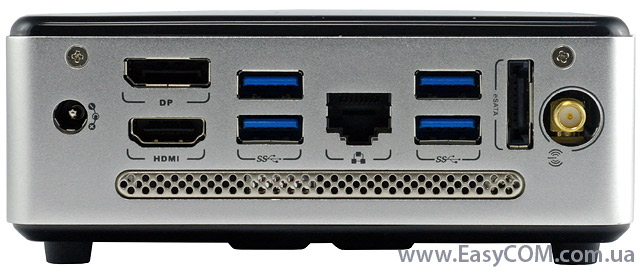

Тыльную часть заняли четыре порта USB 3.0, разъем eSATA, интерфейсы HDMI и DisplayPort, сетевой разъем RJ45, гнездо для подключения внешней антенны и гнездо питания. Также здесь нашлось место для продолговатой решетки системы охлаждения.

ZOTAC ZBOX nano ID64 Plus

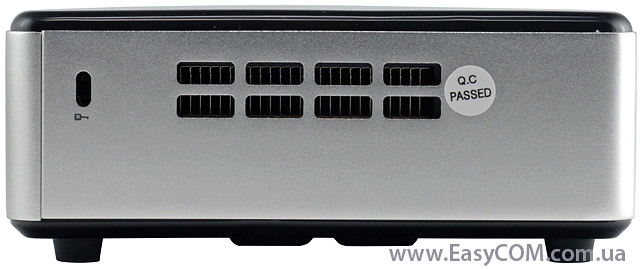

На левой грани можно увидеть лишь решетку системы охлаждения, через которую выбрасывается нагретый воздух, и замок Kensington.

ZOTAC ZBOX nano ID64 Plus

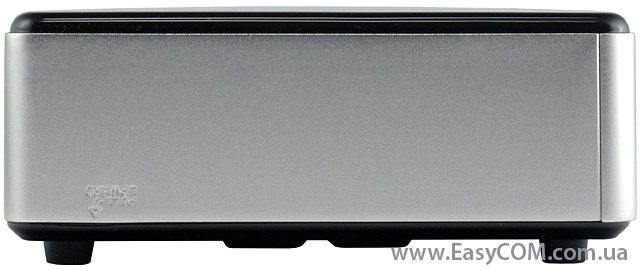

Правая грань осталась пустой.

ZOTAC ZBOX nano ID64 Plus

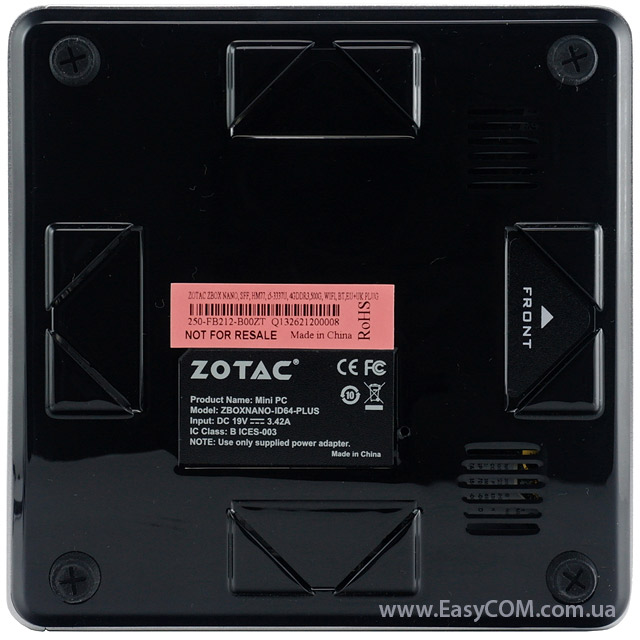

На нижней крышке расположены две небольших решетки системы охлаждения и четыре вогнутых области, необходимых для установки устройства на крепление VESA.

ZOTAC ZBOX nano ID64 Plus

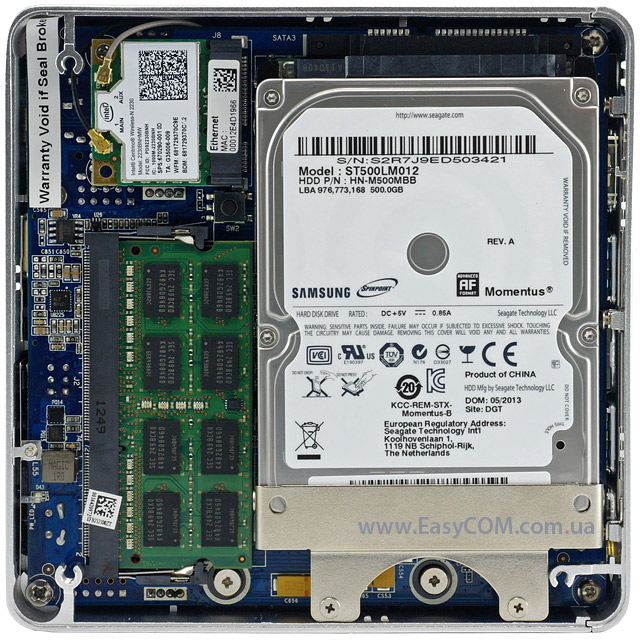

Для доступа к внутренним компонентам, а именно к жесткому диску, модулю оперативной памяти и модулю беспроводной сети, необходимо открутить четыре опорных ножки (для этого не обязательно иметь под рукой отвертку) и аккуратно снять крышку с нескольких дополнительных защелок.

Подставка

ZOTAC ZBOX nano ID64 Plus

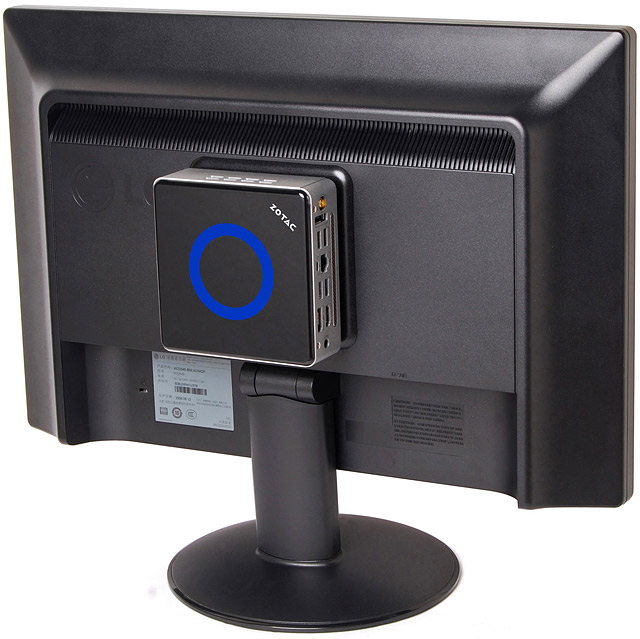

При необходимости полностью убрать мини-ПК со стола можно воспользоваться комплектным креплением VESA, которое выполнено в привычном для серии ZBOX nano виде, имеющем очень компактные размеры.

Звук

Собственных динамиков в ZOTAC ZBOX nano ID64 PLUS не предусмотрено, за исключением системного спикера, поэтому для вывода звука необходимо использовать внешние акустические системы или наушники.

В качестве аудиокодека выступает 7.1+2-канальный Realtek ALC892, который, по заявлению производителя, обладает соотношением сигнал/шум 95 дБ для ЦАП и 90 дБ для АЦП, и предлагает 16/20/24-битную ИКМ с частотой дискретизации до 192 кГц. Более подробно о возможностях аудиокодека можно узнать на сайте производителя. Также стоит отметить, что предусмотренный порт HDMI, помимо внешних дисплеев, позволяет подключать и различные многоканальные аудиосистемы.

Блок питания

ZOTAC ZBOX nano ID64 Plus

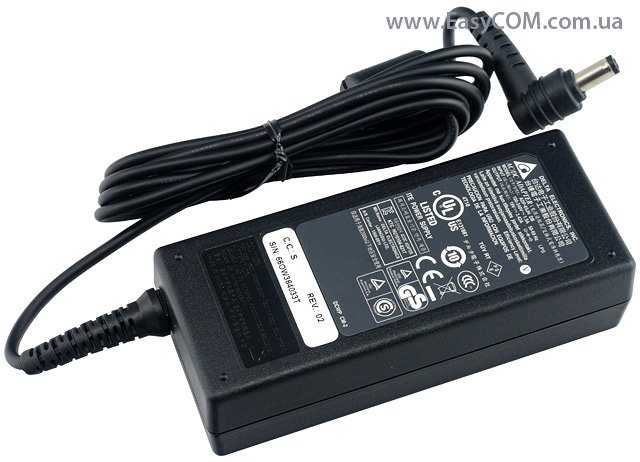

Питание мини-компьютера осуществляется благодаря относительно большого внешнего блока ADP-65JH BB (65 Вт, 19 В, 3,42 А), который произведен компанией Delta Electronics, Inc. В пассивном режиме работы он практически не греется. При осуществлении нагрузки его температура поднимается всего до 40-45°C.

Тестирование производительности

В сравнительном тестировании принимали участие следующие устройства:

Модель

Экран

Процессор

Чипсет

GPU

Память

Дисковая подсистема

Батарея

ZOTAC ZBOX nano ID64 Plus

Intel Core i5-3337U @ 1800 МГц

Intel HM77 Express

Intel HD Graphics 4000

4 ГБ, DDR3-1600

Seagate Momentus ST500LM012 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 2.0)

ZOTAC ZBOX ID90 Plus

Intel Core i7-3770T @ 2500 МГц

Intel H61 Express

Intel HD Graphics 4000

4 (0+4) ГБ, DDR3-1600

Seagate Momentus ST500LM012 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 2.0)

ZOTAC ZBOX ID89 Plus

Intel Core i5-3470T @ 2900 МГц

Intel H61 Express

Intel HD Graphics 2500

4 (0+4) ГБ, DDR3-1600

TOSHIBA MQ01ABD050 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 2.0)

RIM2000 Patriot One Touch

22"

Intel Core i3-3220 @ 3300 МГц

Intel H61 Express

Intel HD Graphics 2500

4 (4+0) ГБ, DDR3-1333

HGST Travelstar HTS545050A7E380 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 2.0)

Samsung 535U3C

13,3"

AMD A6-4455M APU @ 2100 МГц

AMD Hudson-M3

AMD Radeon HD 7500G

4 (4+0) ГБ, DDR3-1333

Hitachi Travelstar HTS545050A7E380 (500 ГБ, 8 МБ буфер, 5400 об/мин, SATA 2.0)

5950 мАч, 44 Вт*ч

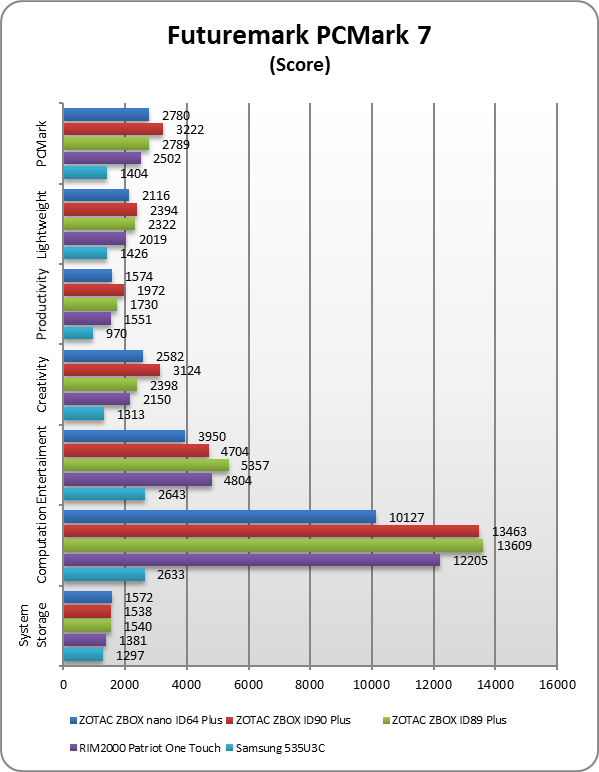

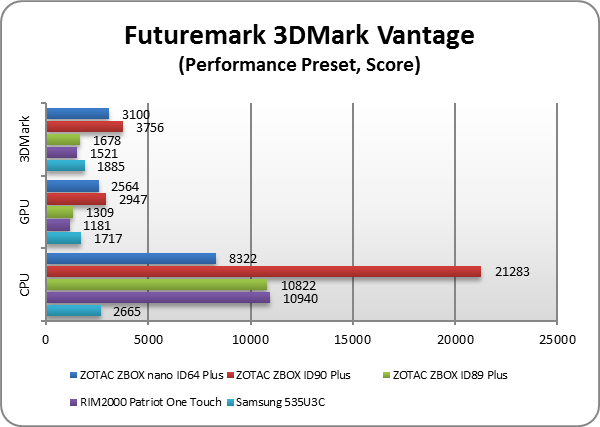

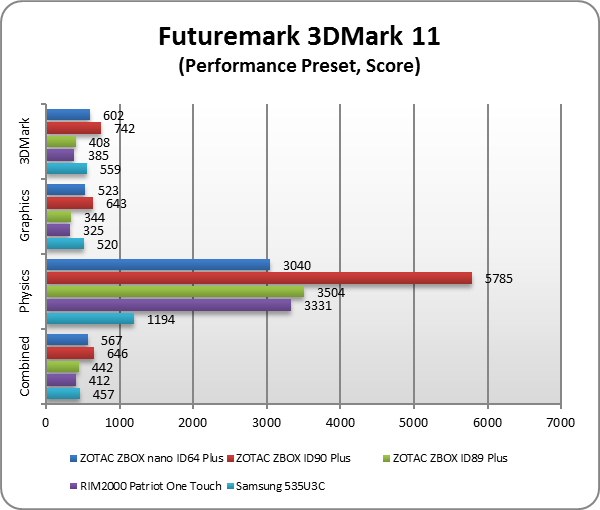

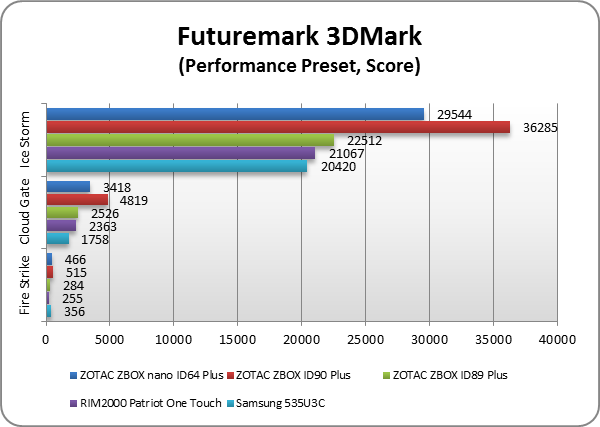

Основная часть тестирования на производительность была проведена при помощи нескольких популярных пакетов и современных игр, которые позволяют в полной мере оценить возможности обозреваемого мини-компьютера.

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

В ZOTAC ZBOX nano ID64 PLUS установлен двухъядерный процессор Intel Core i5-3337U, который построен на базе архитектуры Intel Ivy Bridge и обладает поддержкой технологии Intel Hyper-Threading, удваивающей количество одновременно обрабатываемых потоков информации – в данном случае их четыре, т.е. по два потока на ядро. Благодаря этому, а также высокой тактовой частоте, достигающей 2700 МГц при задействовании технологии Intel Turbo Boost, создается высокий уровень производительности, особенно в задачах, связанных с офисными приложениями, различными графическими редакторами, браузингом в сети интернет и просмотром высококачественного Full HD видео (имеется и поддержка видео в формате 4K).

Наличие неплохого по производительности интегрированного графического ускорителя Intel HD Graphics 4000 с поддержкой DirectX 11 и номинальной частотой 350 МГц, при необходимости повышаемой до 1100 МГц, обеспечивает возможность обработки многих современных игр с достаточно хорошей частотой смены кадров, правда, в таком случае приходится ограничиваться низкими настройками графики и невысоким разрешением. Лишь в некоторых играх можно выставить средние настройки без особых потерь в плавности картинки. Также стоит отметить, что под нужды графического адаптера резервируется минимум 256 МБ из оперативной памяти, которой предустановленно в объеме 4 ГБ (можно расширить до 8 ГБ).

ZOTAC ZBOX nano ID64 Plus

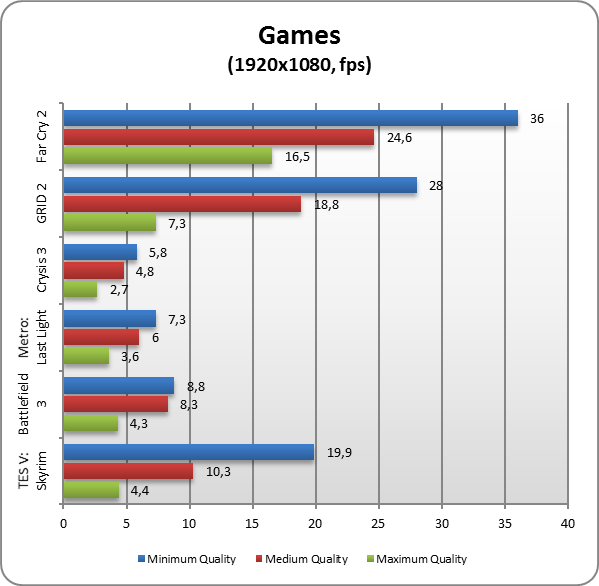

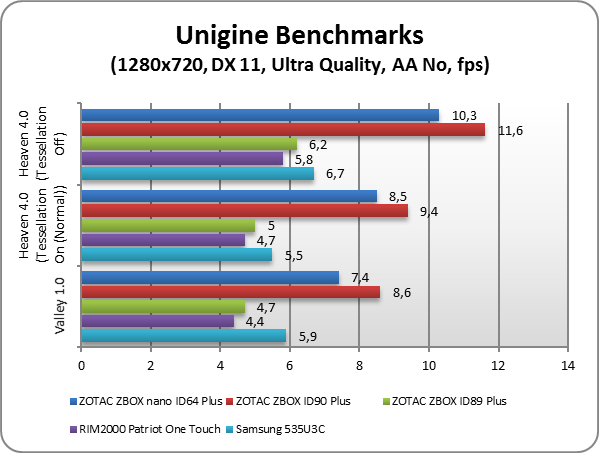

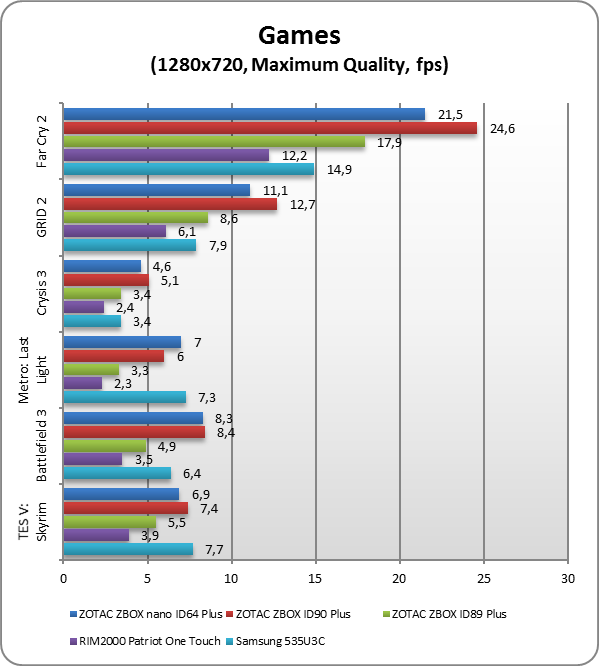

На графиках выше приведены результаты игровых тестов при Full HD разрешении дисплея и минимальных / средних / максимальных настройках видео, что позволяет точнее оценить возможность игрового применения мини-компьютера.

ZOTAC ZBOX nano ID64 Plus

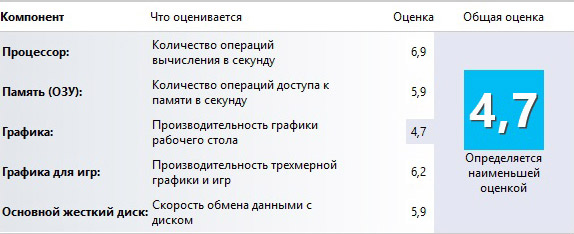

Оценка компонентов мини-компьютера по шкале «Индекса производительности Windows» составила 4,7 балла из возможных 9,9 баллов. Наименее производительным местом стало интегрированное графическое ядро Intel HD Graphics 4000 при обработке интерфейса операционной системы. Зато вычислительная часть процессора Intel Core i5-3337U получила наивысшую оценку в 6,9 балла.

Накопители

Дисковая подсистема мини-компьютера построена на 2,5-дюймовом HDD-накопителе Seagate Momentus ST500LM012 объемом 500 ГБ. Буфер данных составляет 8 МБ, скорость вращения шпинделя – 5400 об/мин. Подключение его к системе осуществляется посредством интерфейса SATA 6 Гбит/с, но поскольку сам он поддерживает лишь версию SATA 3 Гбит/с, то и обмен данными происходит с более низкой скоростью.

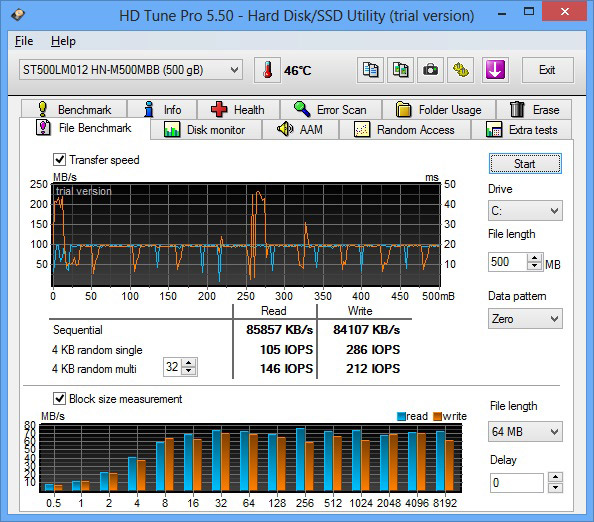

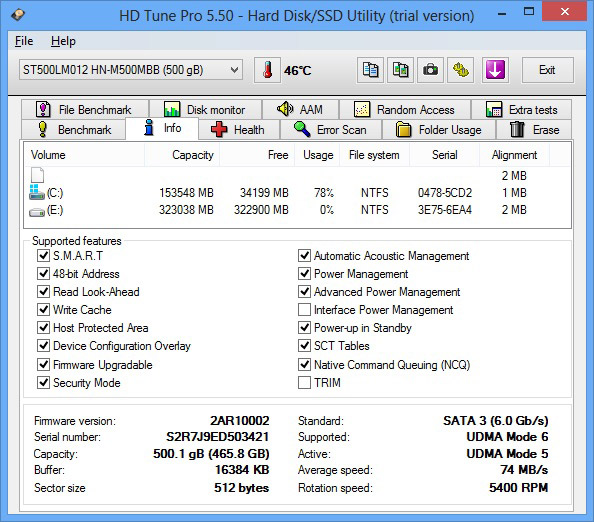

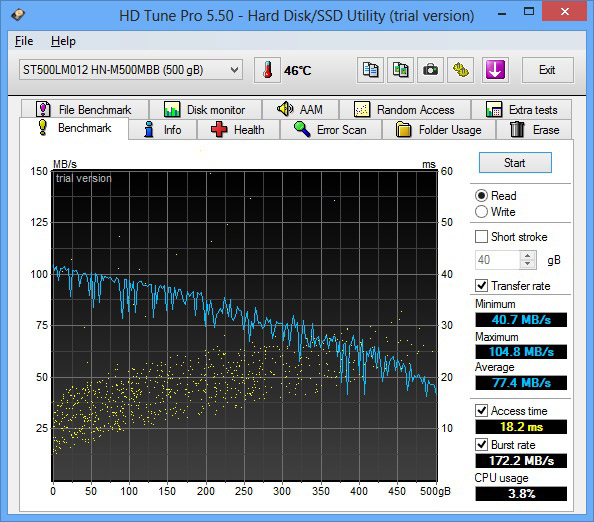

Для определения подробных характеристик накопителя, а также проведения тестирования на скорость записи/считывания информации использовалась программа HD Tune Pro.

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

Система охлаждения и температурный режим

Определение эффективности системы охлаждения и температурного режима мини-компьютера было проведено после получасового прохода тестового пакета Unigine Heaven Benchmark v4.0 в режиме DirectX 11 с включенной тесселяцией. Температура окружающей среды при этом составляла 27°C. По истечению времени при помощи электронного термометра Scythe Kama Thermo Wireless были собраны следующие показания.

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

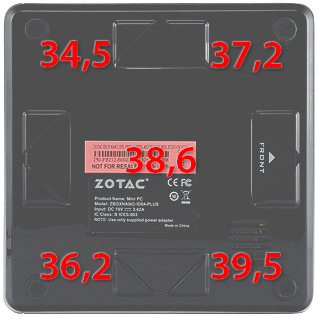

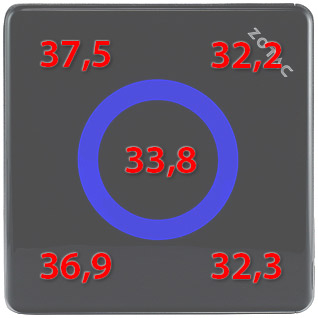

Во время активной работы корпус устройства незначительно нагревается. Верхняя крышка, в зависимости от области измерения, разогревается от 32 до 38°C, а нижняя – от 34 до 40°C.

ZOTAC ZBOX nano ID64 Plus

ZOTAC ZBOX nano ID64 Plus

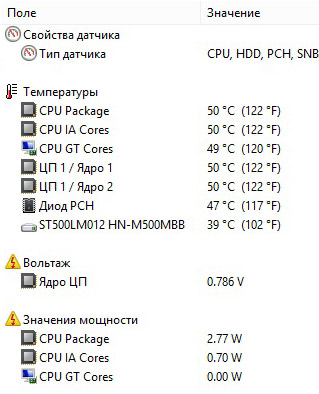

Температура внутренних компонентов при простое или минимальной нагрузке не превышает уровня 50°C. Во время нагрузки она повышается: для процессора до 80°С, микросхемы чипсета до 63°С, а накопителя до 48°С.

ZOTAC ZBOX nano ID64 Plus

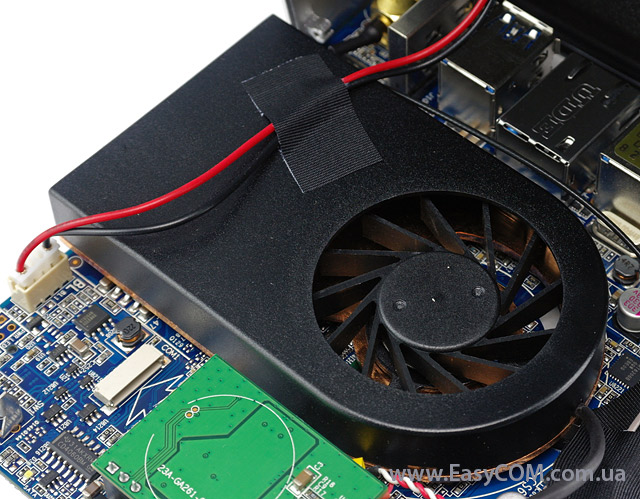

Система охлаждения в ZOTAC ZBOX ID64 Plus довольно крупная, учитывая габариты самого устройства. Она состоит из алюминиевого радиатора, посаженного на медную теплораспределительную платформу. Активным охлаждающим элементом выступает относительно большой вентилятор турбинного типа, шум от работы которого слышен только при выполнении ресурсоемких задач, и то он не настолько громкий, чтобы раздражать. Конструкция дополнительно прикрыта пластиковым кожухом, который необходим для организации воздушного потока в требуемом направлении.

Итоги

Мини-компьютер ZOTAC ZBOX nano ID64 PLUS представляет собой весьма интересное, а главное компактное решение, которое можно беспроблемно разместить даже при наличии минимума свободного пространства на рабочем месте. А если места все же нет, то устройство можно прикрепить на стене или задней стенке монитора при помощи кронштейна VESA, поставляемого в комплекте. Впрочем, мини-компьютер лучше не скрывать из виду, ведь он обладает достаточно стильным внешним видом, сочетающим алюминиевый каркас с черными глянцевыми крышками, и предлагает хороший набор интерфейсных разъемов.

Главным же нововведением в новинке стал процессор. Его роль исполняет двухъядерный Intel Core i5-3337U, который построен на базе архитектуры Intel Ivy Bridge и обладает интегрированным графическим адаптером Intel HD Graphics 4000. Благодаря такой основе, мини-компьютер способен с легкостью заменить громоздкий системный блок, но только в том случае, если современные компьютерные игры не являются приоритетными. Хотя возможностей графического адаптера в большинстве случаев будет достаточно для обработки игр с низкими, а иногда и со средними настройками графики.

Рекомендованная стоимость мини-компьютера ZOTAC ZBOX nano ID64 PLUS для территории Украины составляет порядка 4300 грн ($530), что, в целом, является и не таким уж и высоким значением, как для очень компактного и весьма производительного устройства. Также отметим, что ZOTAC ZBOX nano ID64 будет доступен в базовой версии, т.е. без слова «PLUS» в названии. В таком случае ценник будет находиться на уровне 3650 грн ($450), но оперативную память и жесткий диск придется докупать отдельно.

Достоинства:

  • приятный внешний вид;
  • компактные габариты корпуса и малая масса;
  • высокая производительность;
  • неплохая комплектация;
  • хороший набор интерфейсных разъемов;
  • возможность подключения двух mSATA-накопителей в режиме RAID;
  • возможность быстрой зарядки смартфонов, планшетов и прочих устройств.

Особенности:

  • нет предустановленной операционной системы.


Автор: Сергей Черноиван

Выражаем благодарность компании ZOTAC International (MCO) Ltd. за предоставленный для тестирования мини-компьютер.
