Обзор MESH-системы ASUS ZenWiFi BD4: Wi-Fi 7 на 600 м2

В наших руках побывало уже немало роутеров с поддержкой Wi-Fi 7. Впрочем, в случае необходимости реализовать современную беспроводную сеть в большом доме или офисе, одним маршрутизатором не обойтись — понадобится несколько сетевых устройств.

Именно поэтому двухдиапазонная MESH-система ASUS ZenWiFi BD4 класса BE3600 включает в себя сразу три узла, способных обеспечить покрытие значительной площади — до 600 м². Кроме того, она может похвастаться рядом других особенностей, которые делают ее настройку максимально простой, а использование - безопасным.

Об этом и многом другом читайте далее в материале.

Спецификация

Модель	ASUS ZenWiFi BD4 (W-3-PK)
Тип	Двухдиапазонная MESH-система
Класс устройства	BE3600
Стандарты беспроводной связи	802.11a/b/g/n/ac/ax/be (Wi-Fi 7)
Поддерживаемые частотные диапазоны	2,4 / 5 ГГц
Максимальная пропускная способность	300 Мбит/с (2,4 ГГц, 802.11n) 1083 Мбит/с (5 ГГц, 802.11ac) 574 Мбит/с (2,4 ГГц, 802.11ax) 1201 Мбит/с (5 ГГц, 802.11ax) 688 Мбит/с (2,4 ГГц, 802.11be) 2882 Мбит/с (5 ГГц, 802.11be)
Антенны каждого узла	4 х внутренние
Внешние интерфейсы каждого узла	2 х RJ45 (10/100/1000/2500 WAN/LAN с автоопределением)
Процессор	4 ядра х 1,5 ГГц
Объем памяти оперативной/постоянной	512 МБ / 128 МБ
Кнопки	Power, Reset, WPS
Защита беспроводной сети	WPA/WPA2/WPA3-Personal WPA/WPA2/WPA3-Enterprise WPS
Поддерживаемые протоколы	IPv4, IPv6
Блок питания	18 Вт (12 В, 1,5 А)
Размеры	140 х 140 х 70 мм
Масса	511 г
Гарантия	3 года
Поддерживаемые операционные системы	Windows 7 и новее Mac OS X и новее Linux
Страница устройства	ASUS ZenWiFi BD4
Сайт производителя	ASUS

Упаковка и комплект поставки

Традиционно для устройств ASUS коробка одновременно красивая и информативная. Отдельным логотипом подчеркнуто то, что линейка MESH-систем ASUS ZenWiFi получила награду «Выбор читателя-2023» интернет-ресурса pcmag.com в категории роутеров и NAS-устройств для дома.

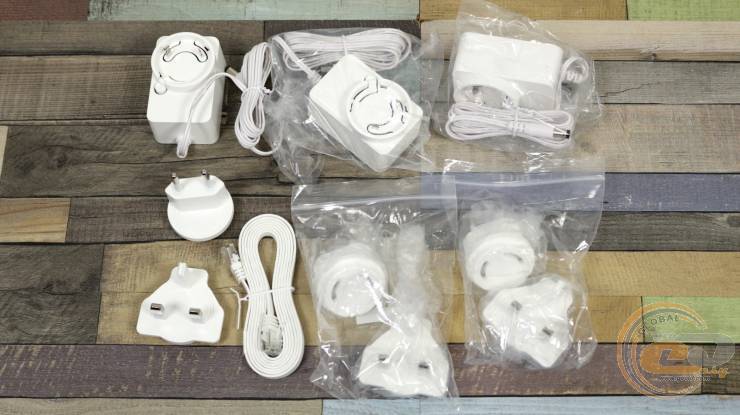

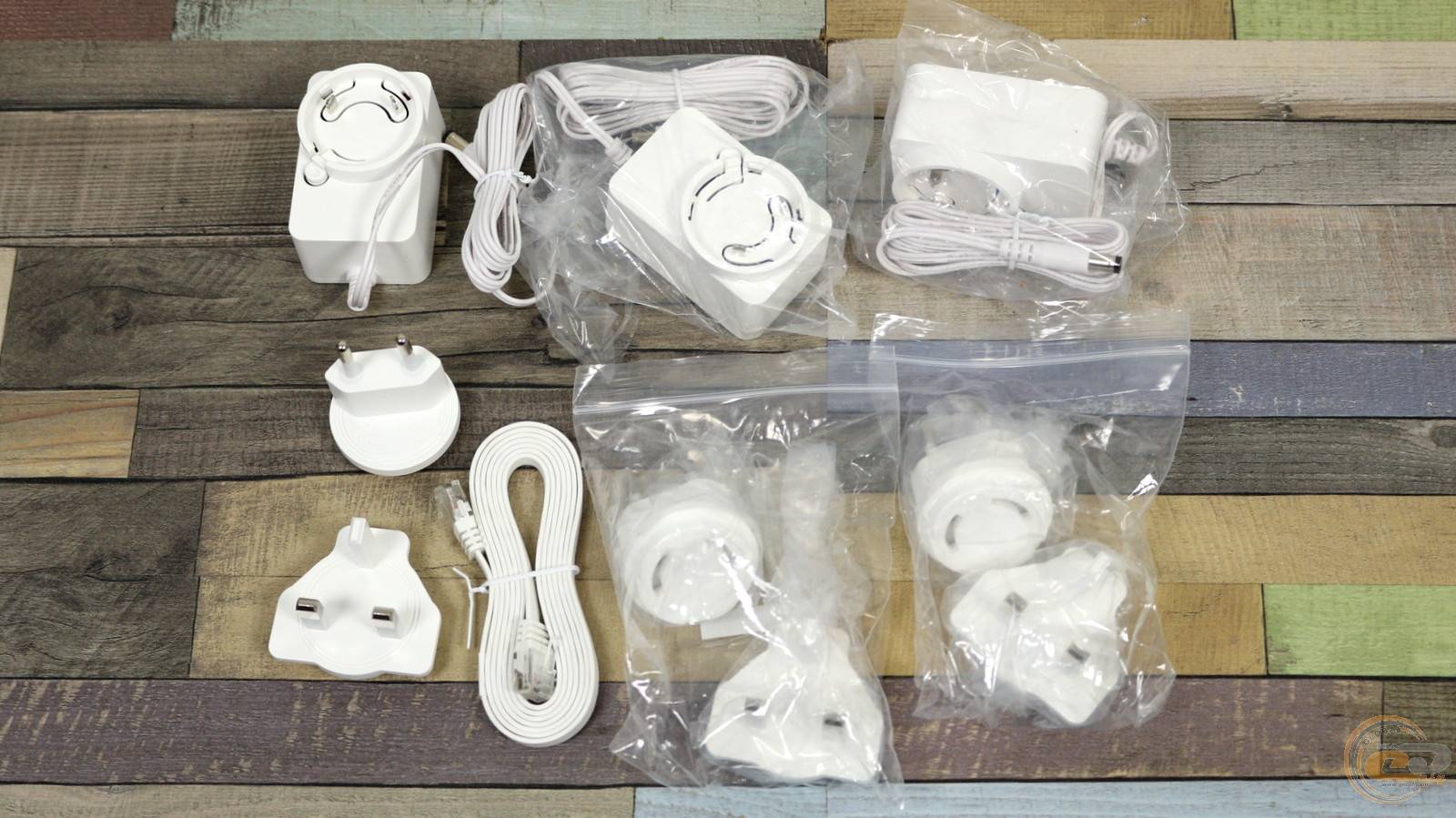

Ее наполнение включает бумажную документацию, плоский патч-корд и три блока питания со съемными вилками разных стандартов.

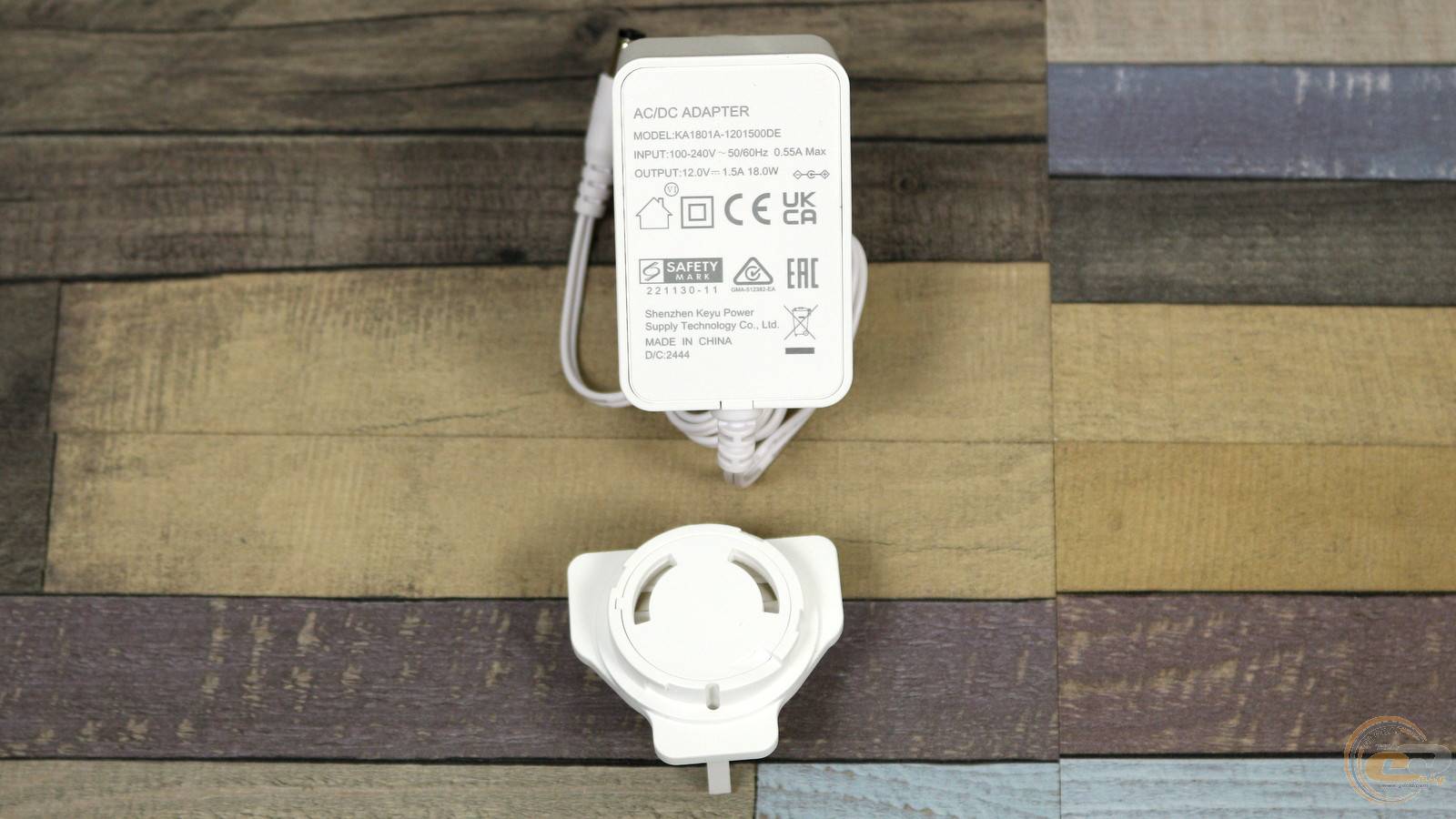

Комплектные источники питания обладают мощностью 18 Вт. При необходимости входное напряжение +12В можно получить при питании от павербанка или ИБП для роутеров.

Внешний вид

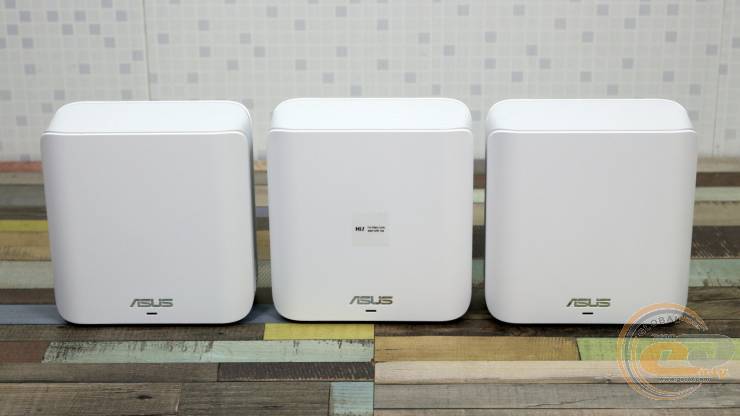

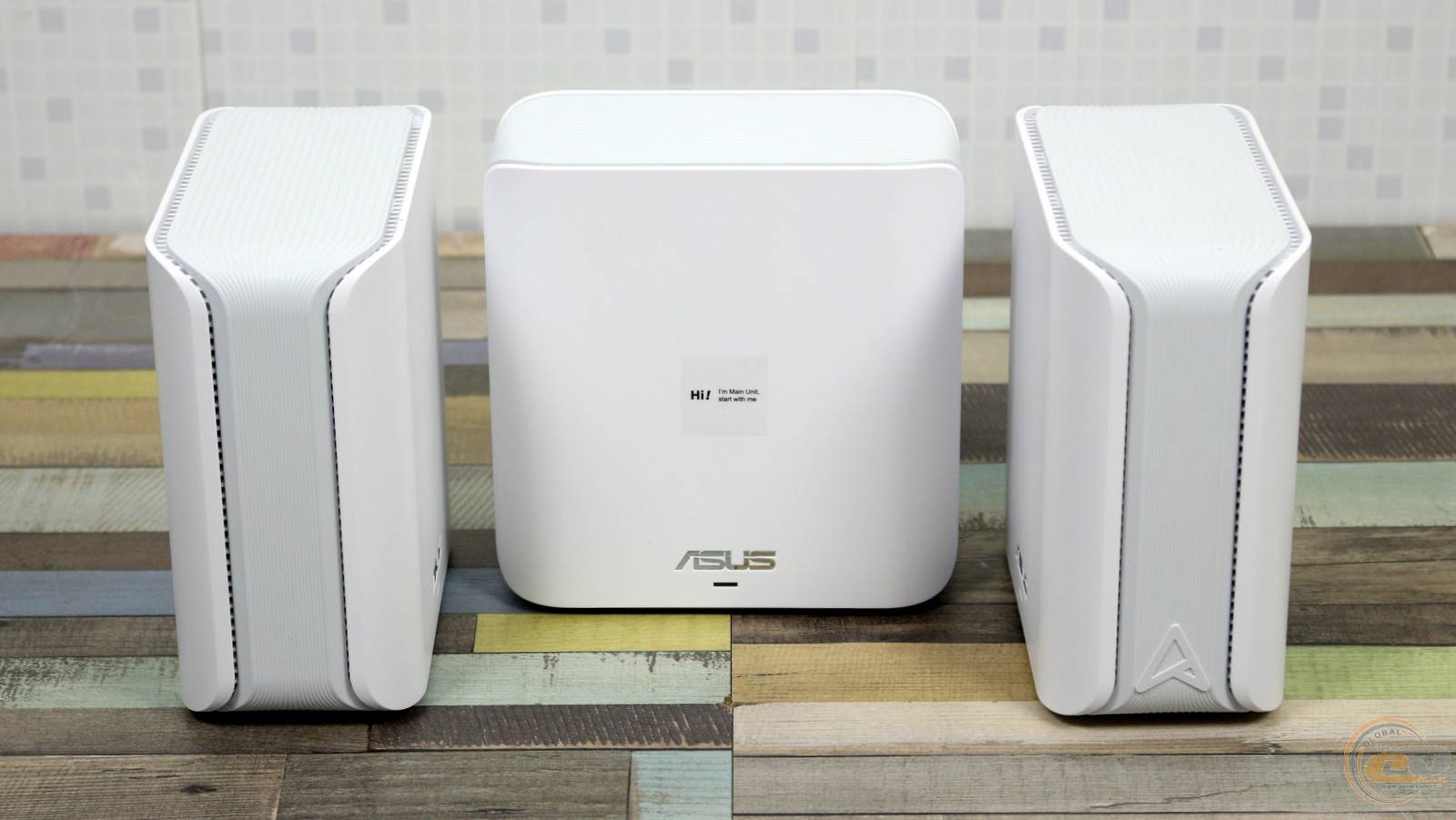

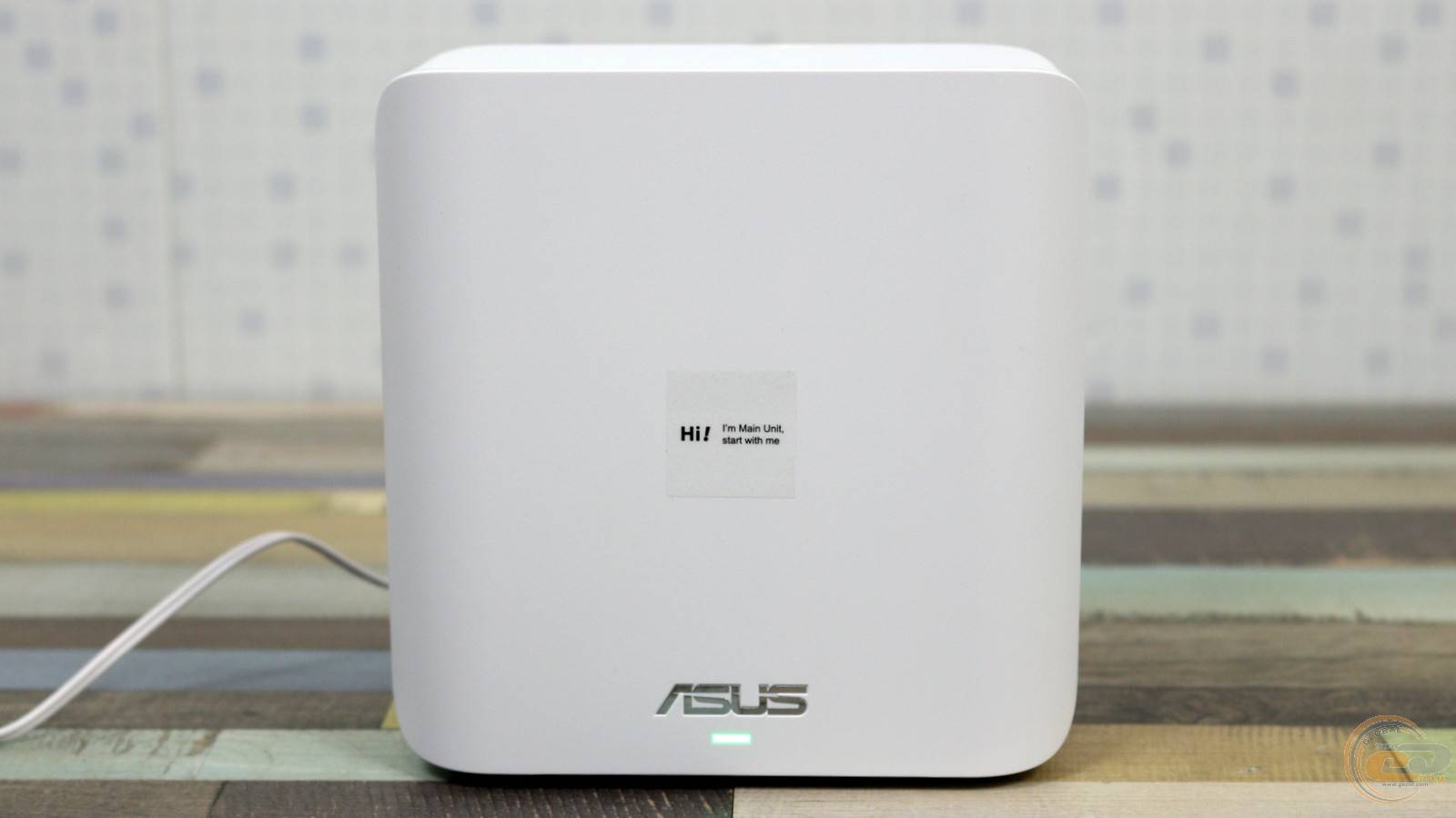

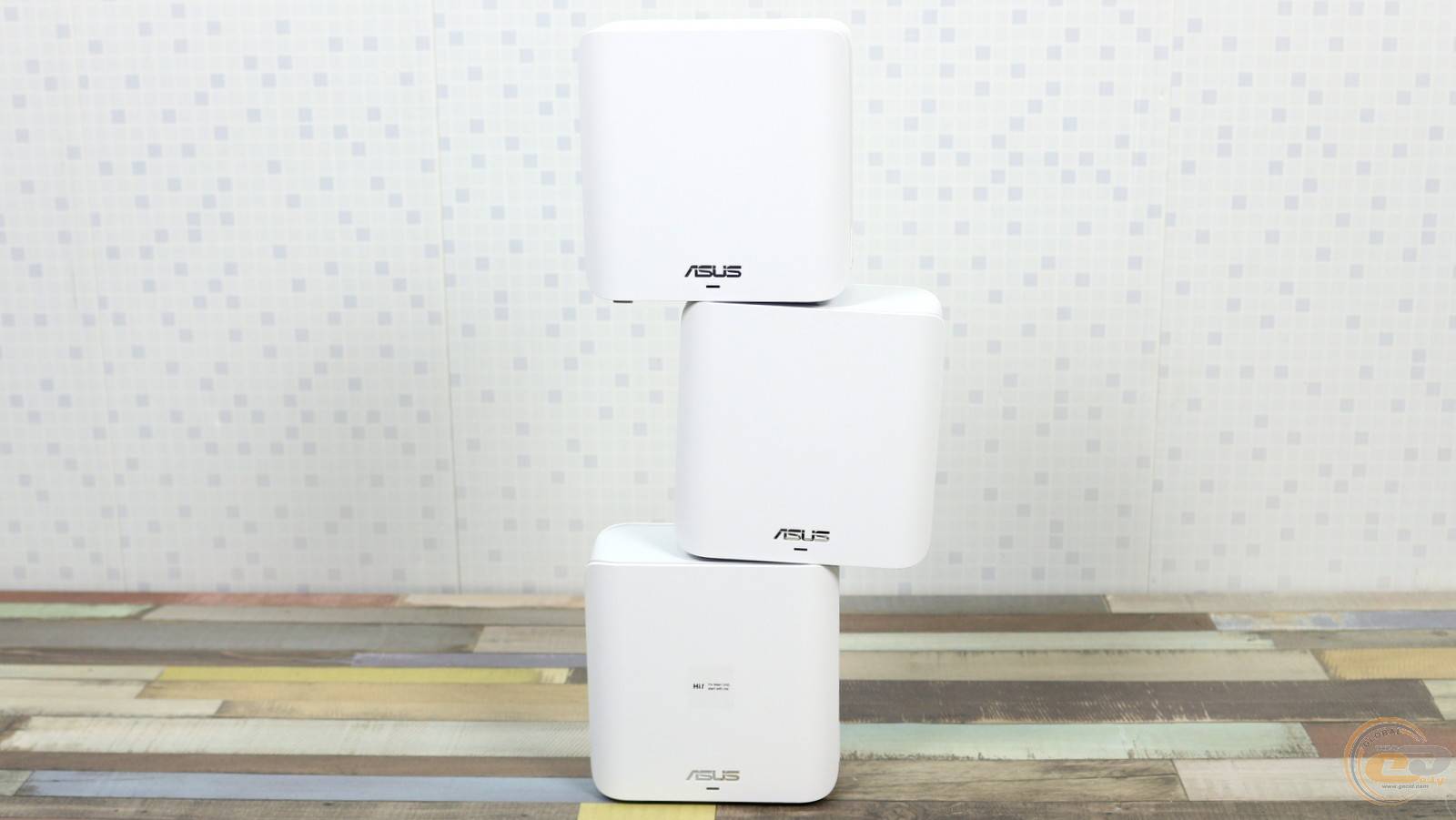

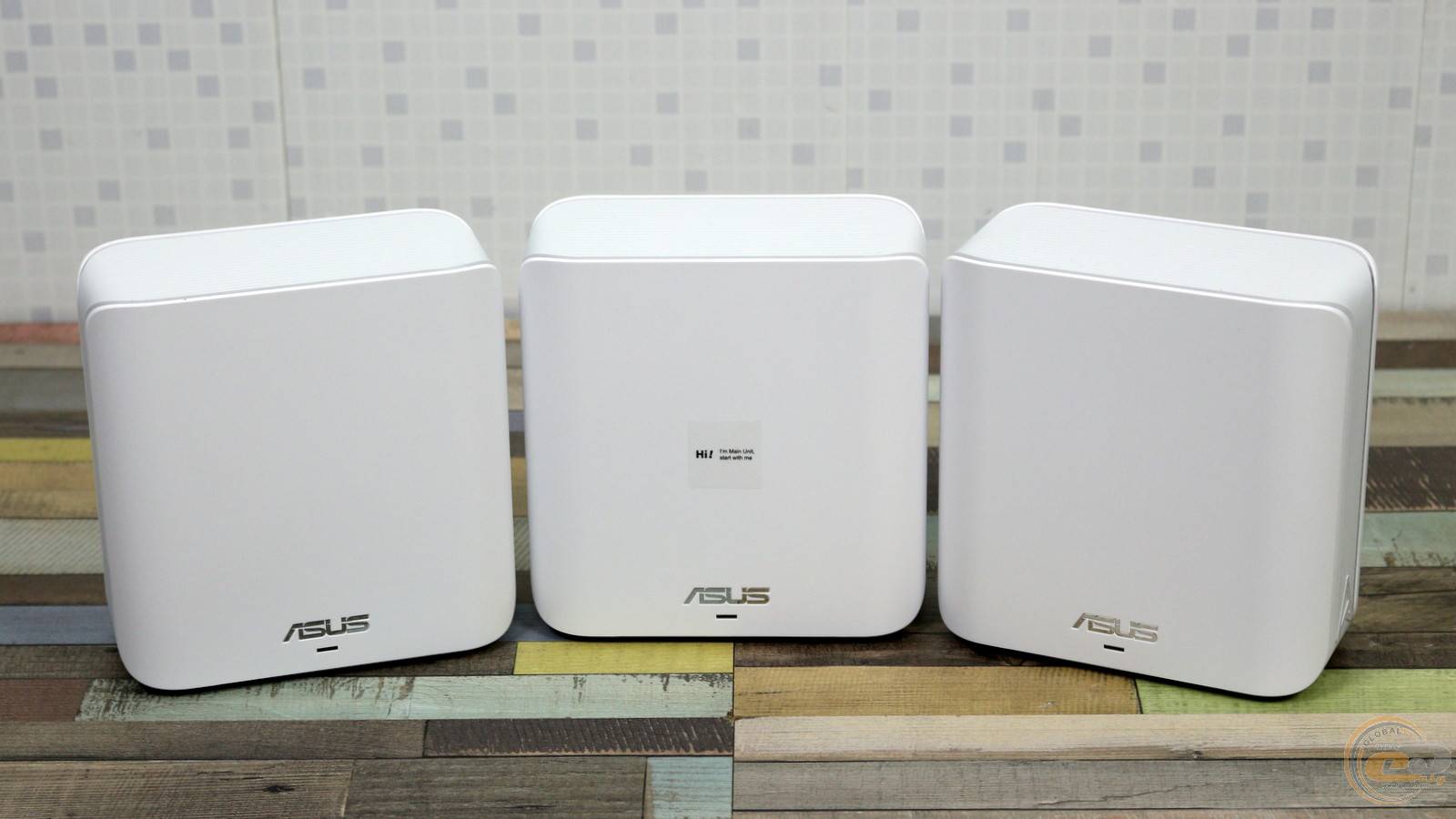

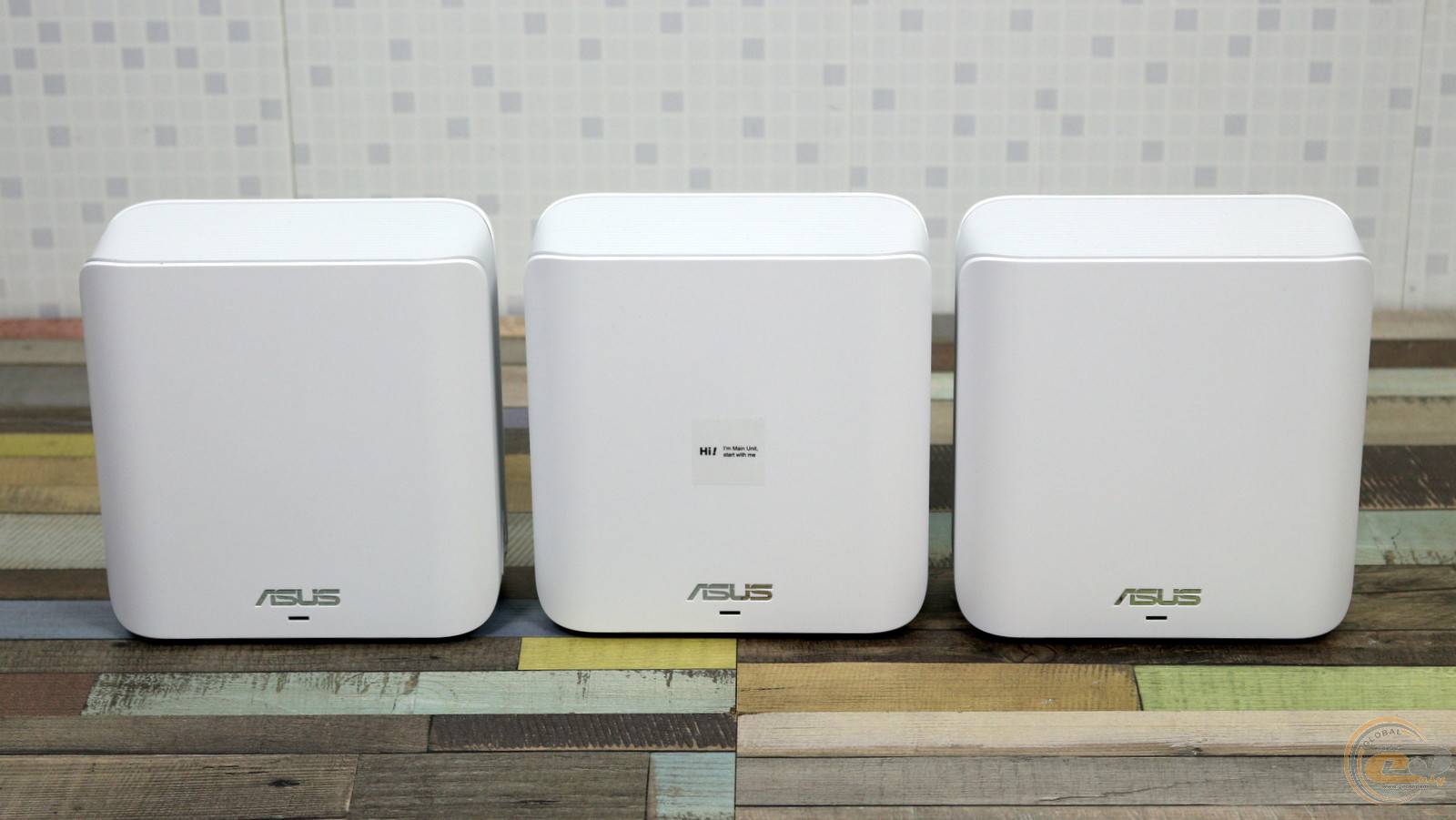

Узнать «почерк» дизайнеров ASUS несложно – исполненное в белом цвете трио узлов ASUS ZenWiFi BD4 напоминает другие MESH-системы стандарта Wi-Fi 6, побывавшие у нас раньше. Этикетка на одном из устройств указывает главный узел, поэтому все настройки системы необходимо выполнять через него.

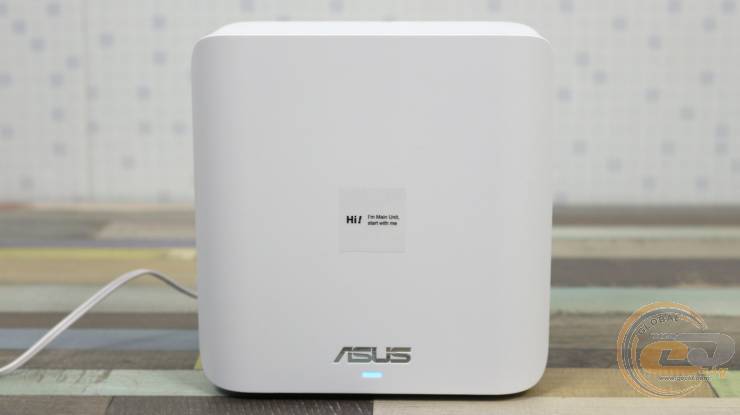

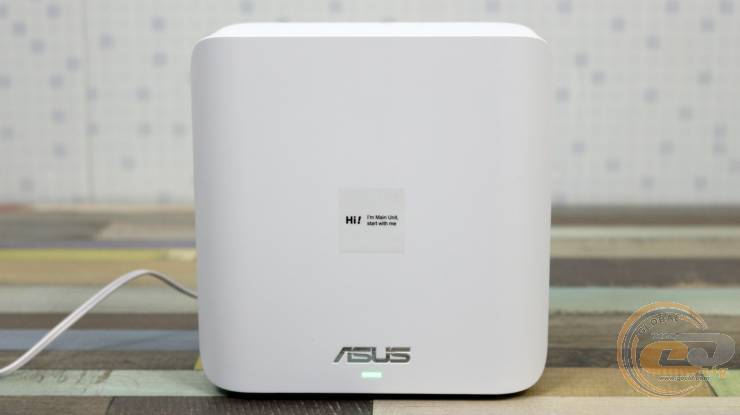

Кроме логотипа изготовителя, на лицевой стороне каждого из тройки предусмотрен светодиодный индикатор. Синий цвет указывает на готовность к настройкам, белый — на надлежащую работу, желтый — на слабый сигнал между узлом и главным роутером, а красный — на отсутствие интернет-соединения или соединение с главным устройством.

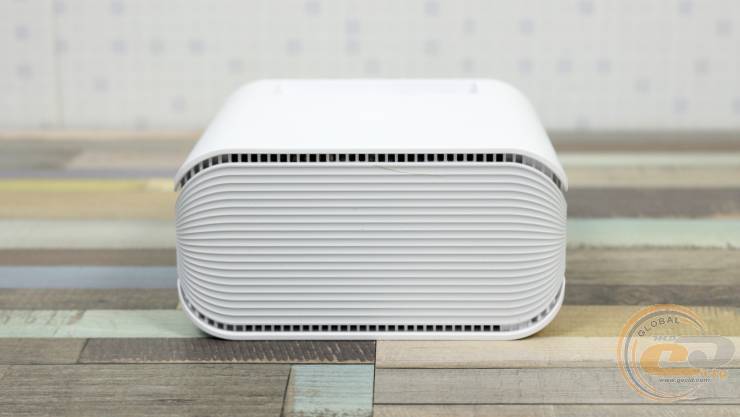

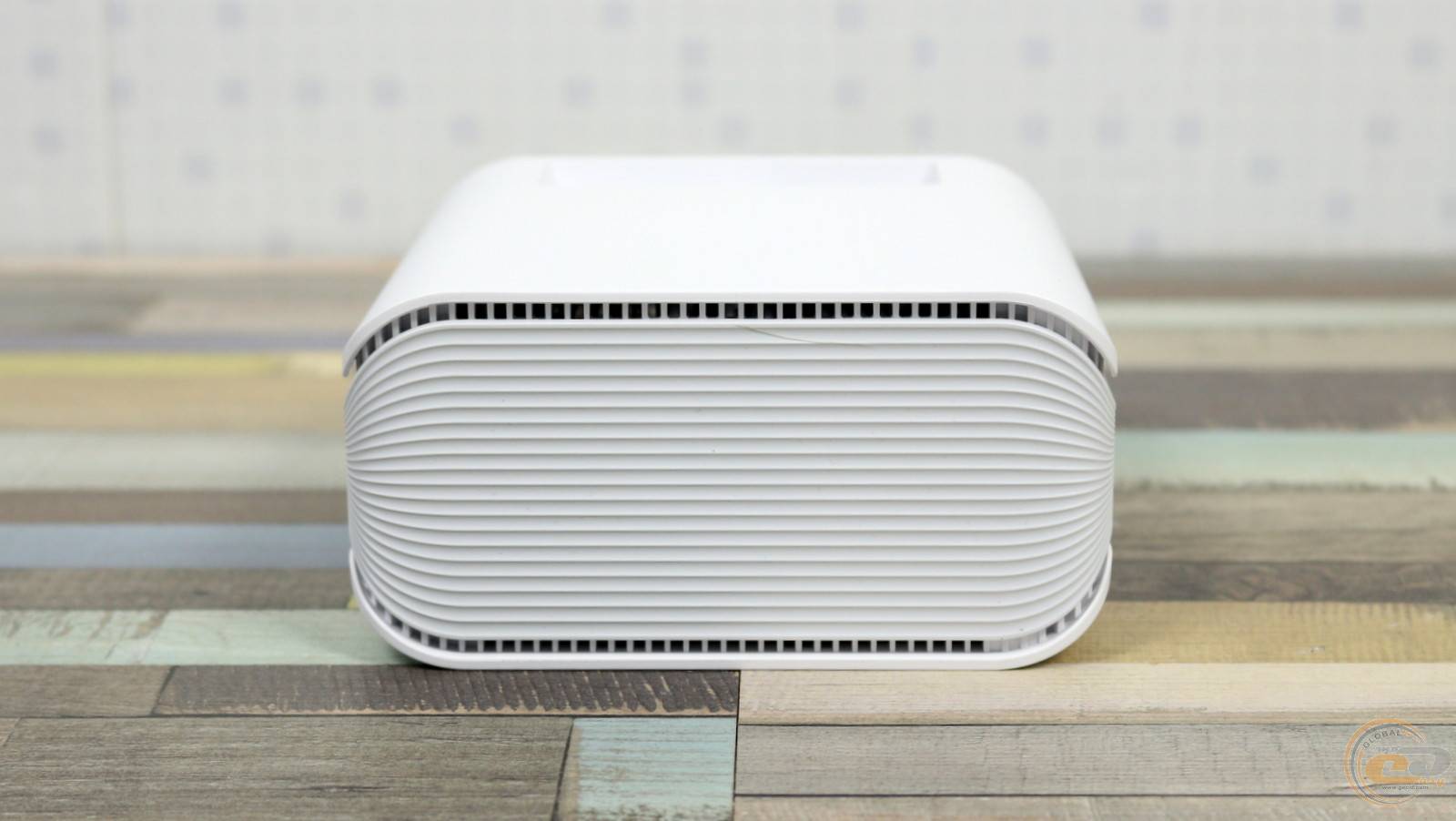

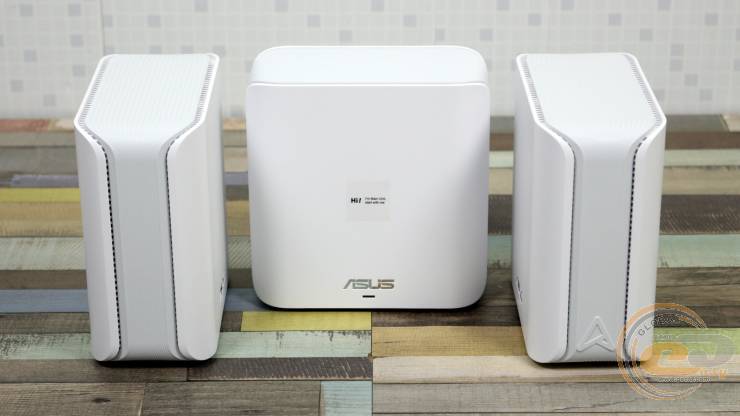

Боковые стороны ASUS ZenWiFi BD4 лишены каких-либо полезных элементов, за исключением разве что перфораций, два ряда которых окружают каждое из устройств по периметру.

То же самое касается и верхней панели.

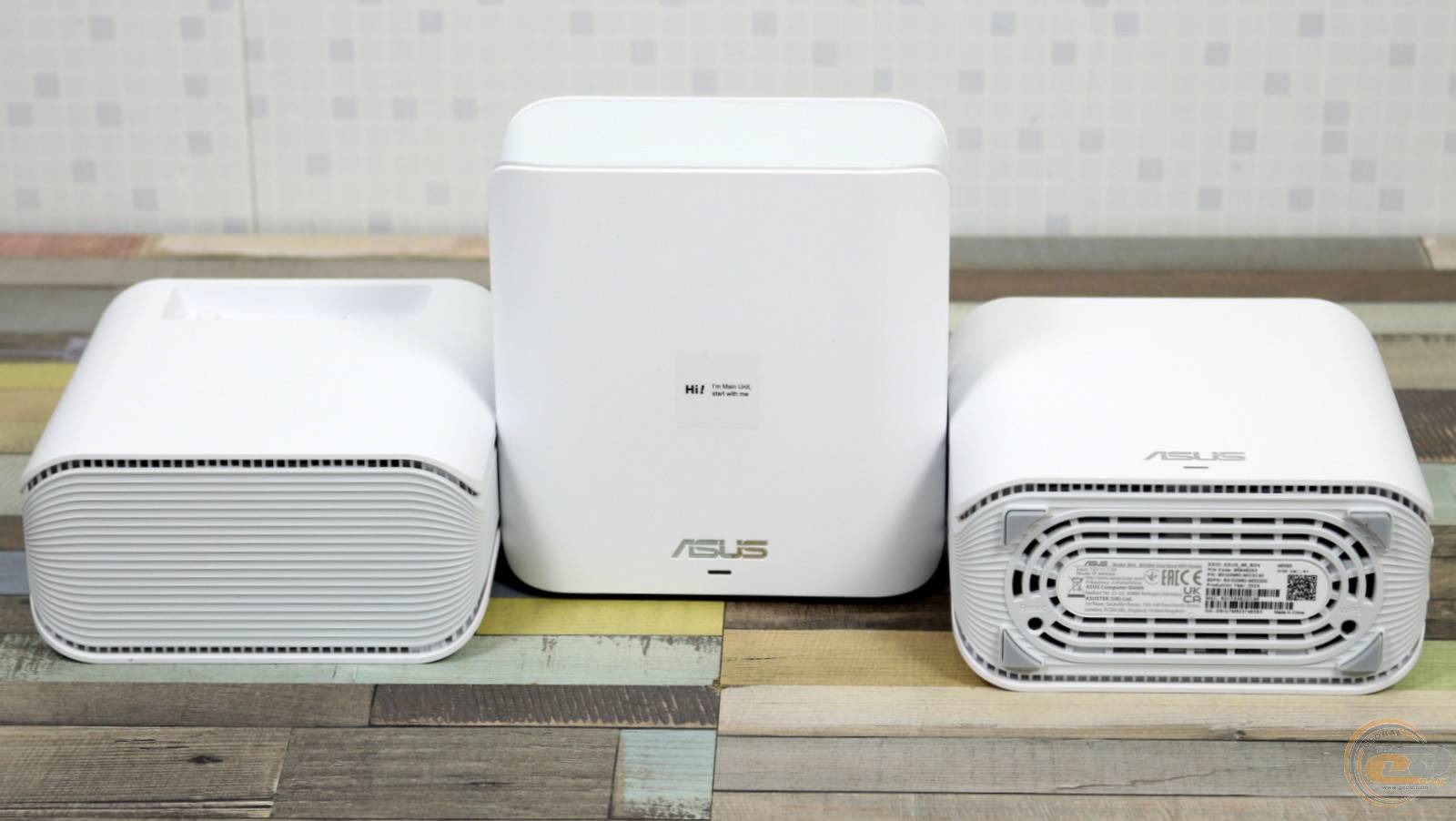

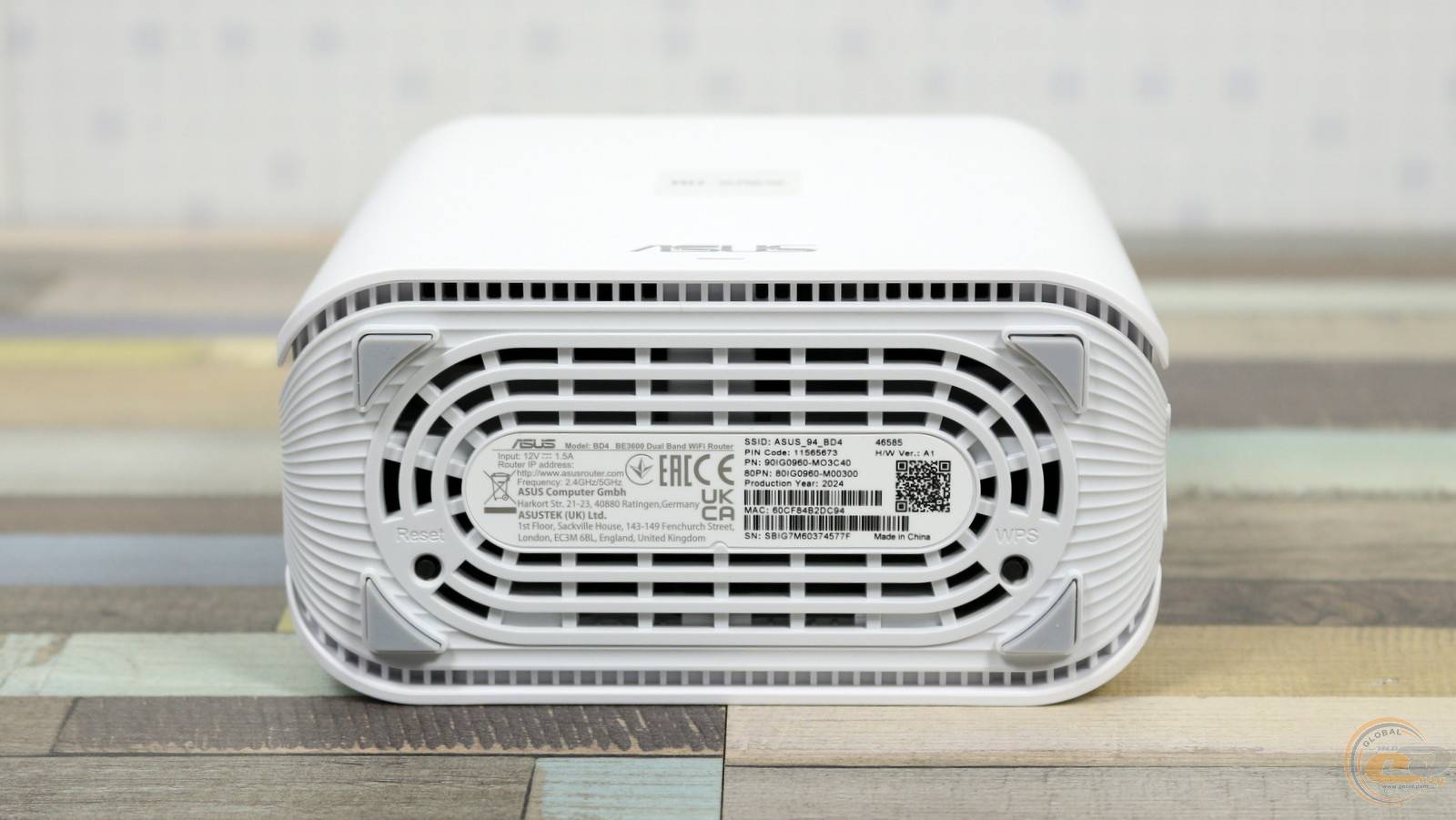

В тоже время низ может похвастаться дополнительными отверстиями, четырьмя мягкими ножками, утопленными кнопками Reset и WPS, а также наклейкой с параметрами питания и другой информацией об устройстве.

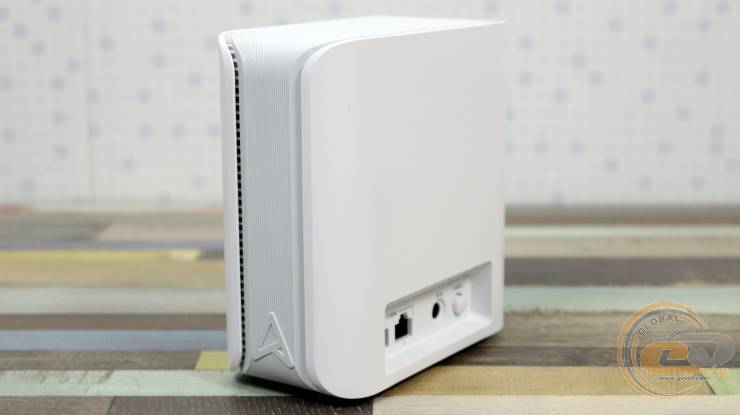

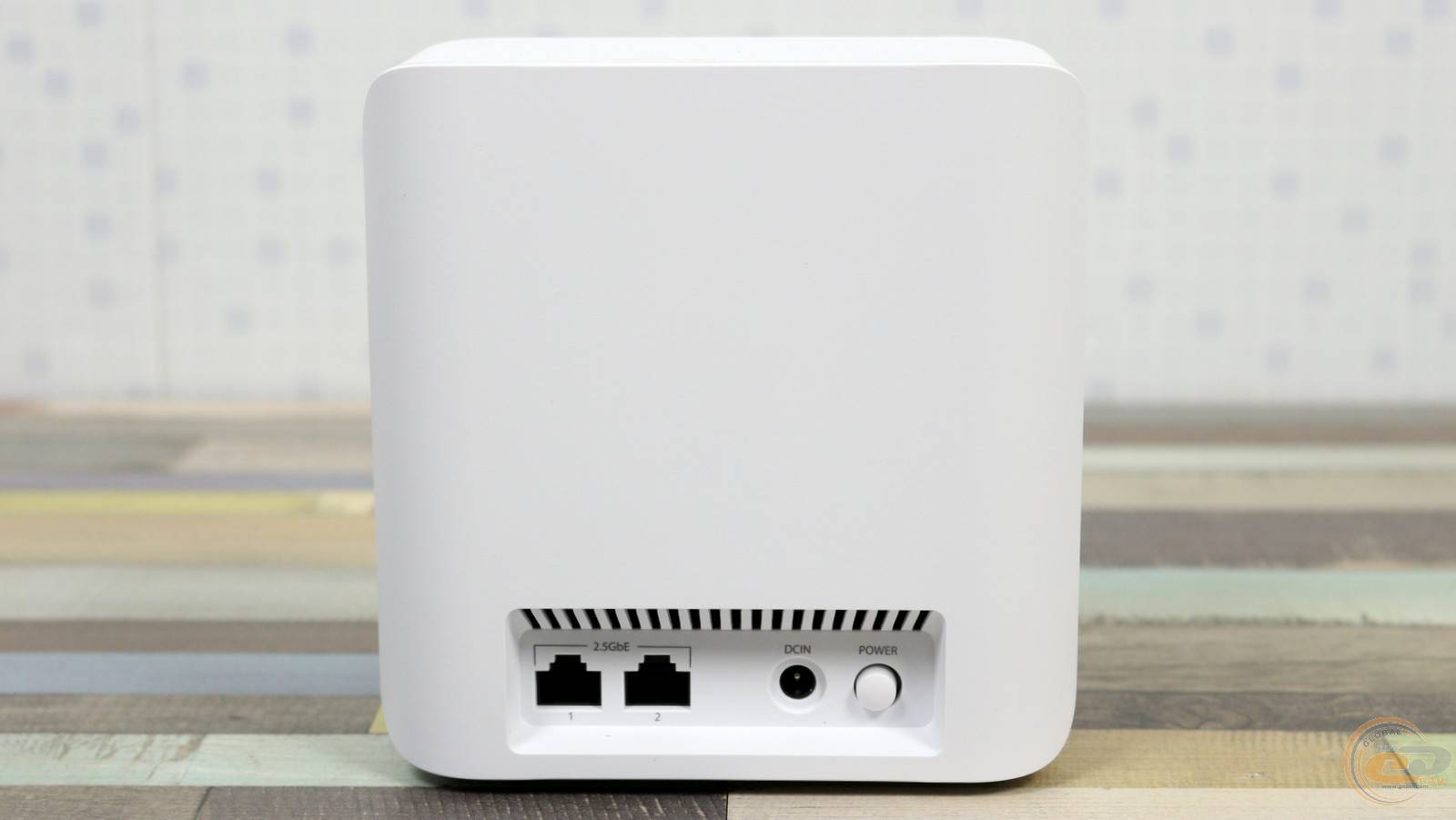

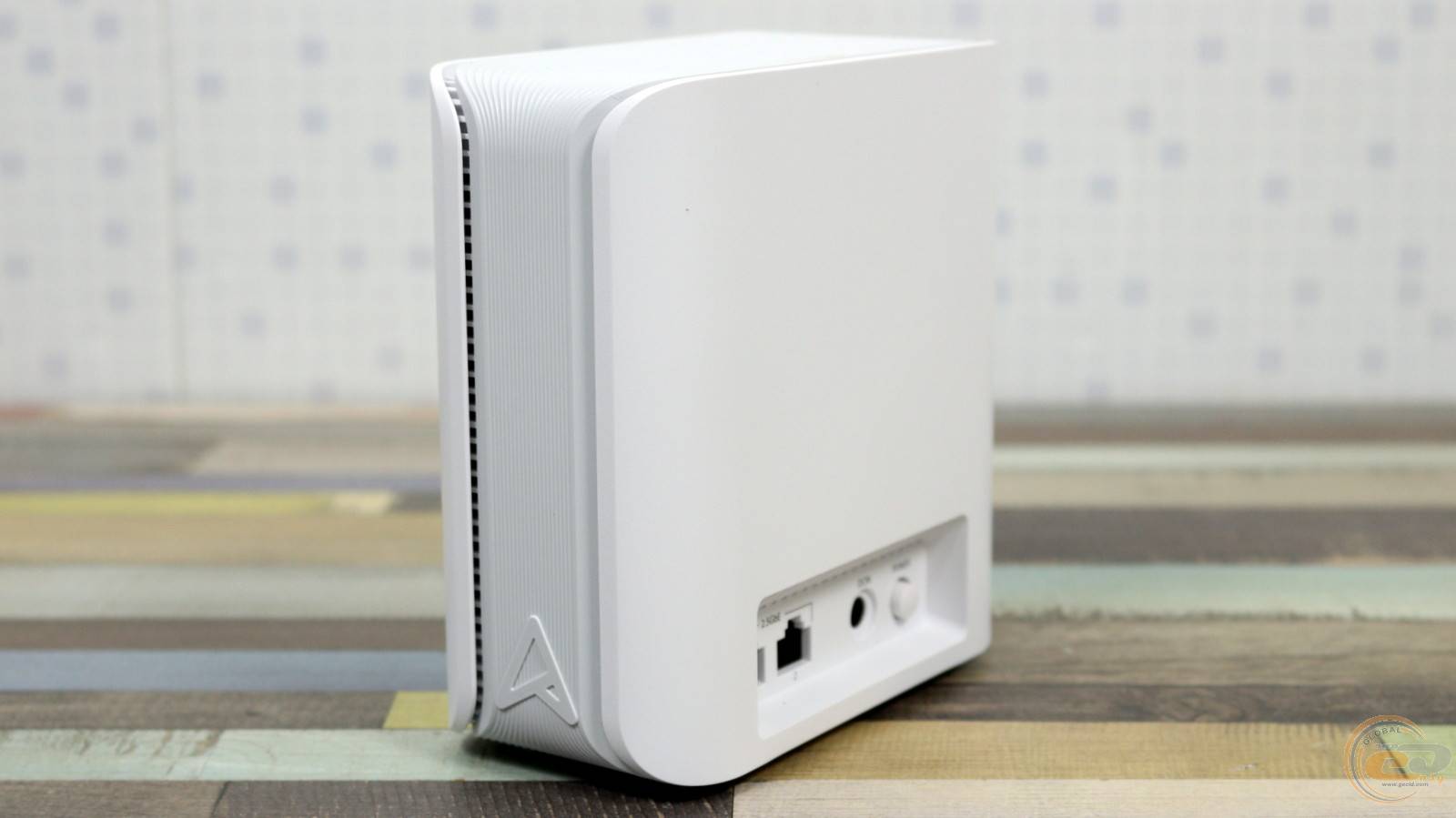

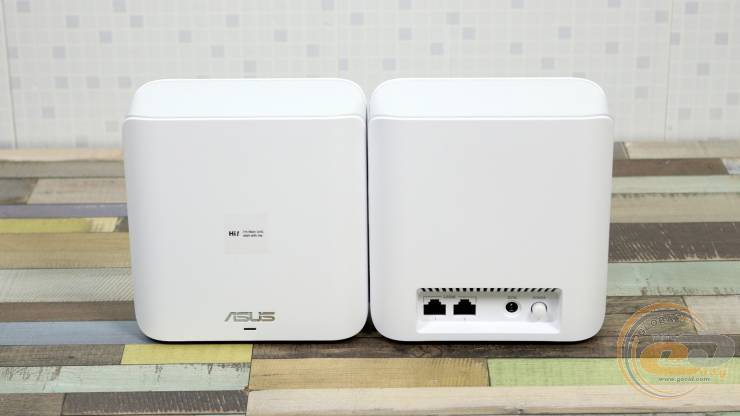

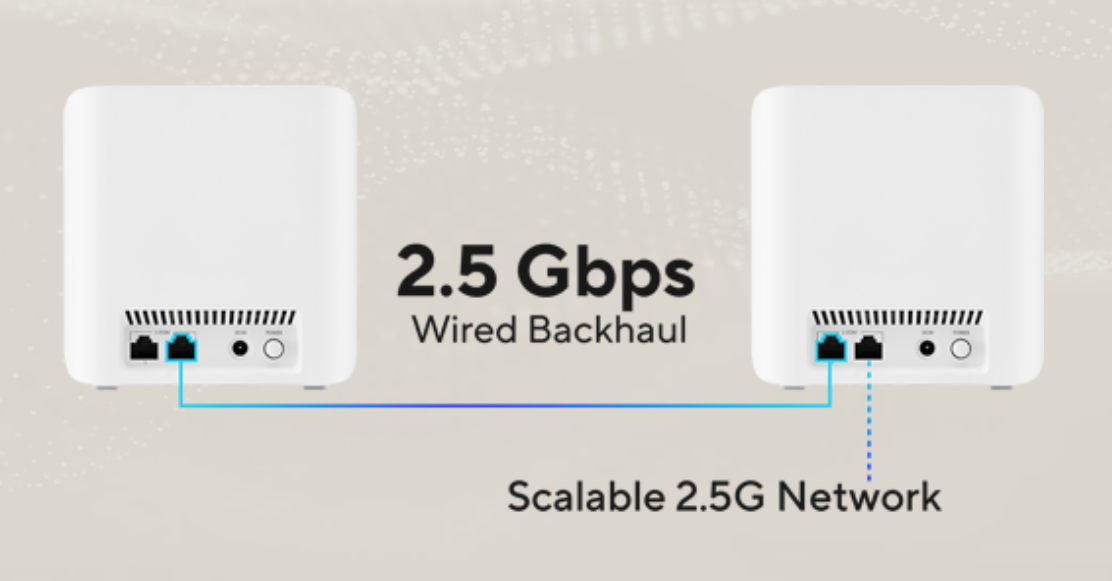

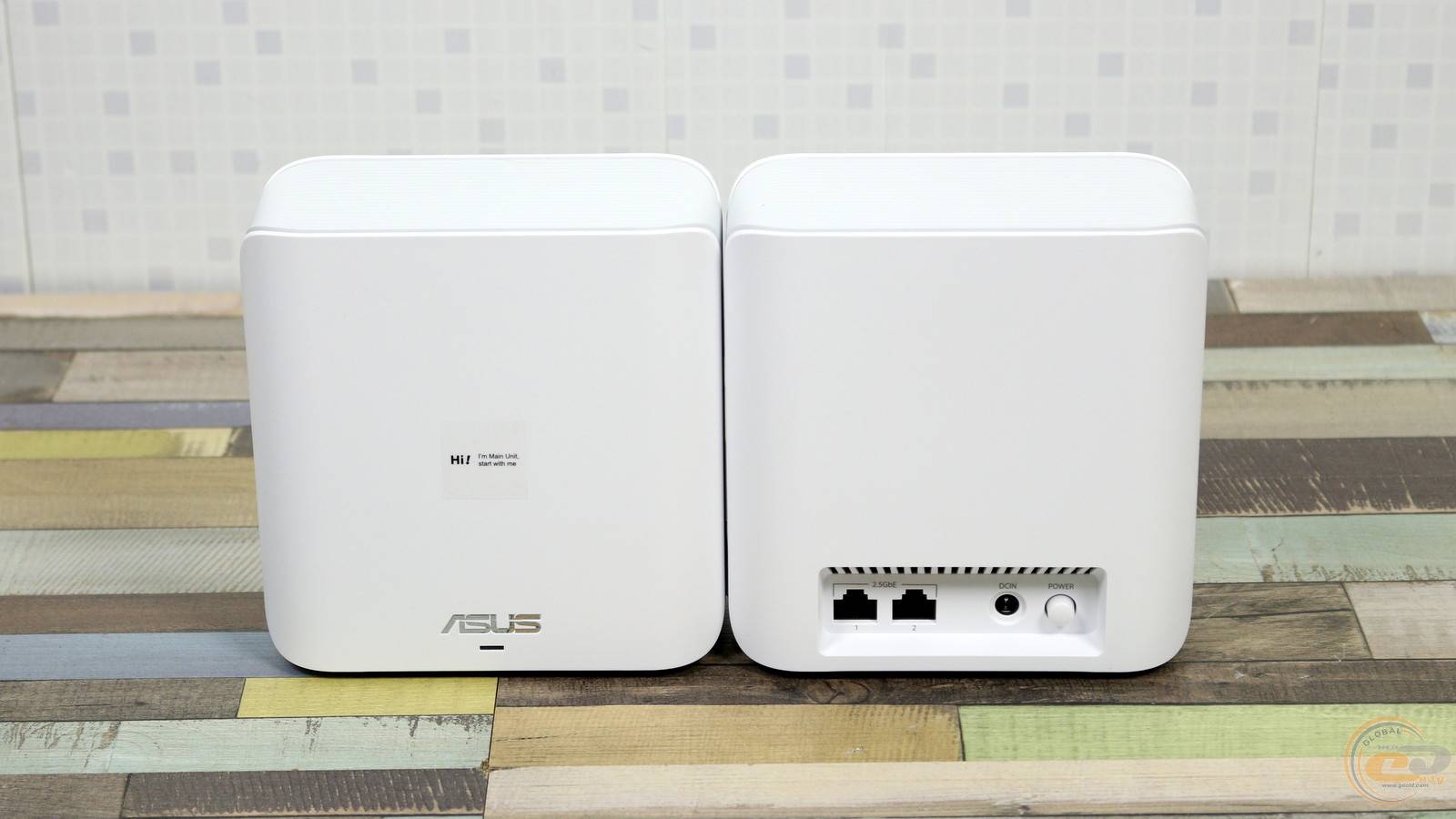

Тыл выглядит минималистично – отверстий для настенного крепления здесь нет, а все необходимые элементы расположились в небольшой нише снизу. Под рядом перфораций нашлось место для разъема питания, кнопки включения и пары 2,5-гигабитных сетевых интерфейсов. Оба они могут работать как WAN или LAN, чему способствует функция автоопределения. Также с их помощью можно создать backhaul-канал для передачи данных между узлами MESH-системы.

В этом случае пропускная способность беспроводного диапазона будет полностью доступна для подключенных клиентов.

Кстати, аналогичный набор элементов имеется у каждого из узлов. К каждому из них можно подключить тот же системный блок, NAS-хранилище или другие устройства.

Так что узнаваемый дизайн де-факто оказался во многом особенным и в то же время не лишен практических элементов. А теперь давайте больше узнаем о том, что скрывается за этой симпатичной внешностью.

Аппаратная платформа и функциональные возможности

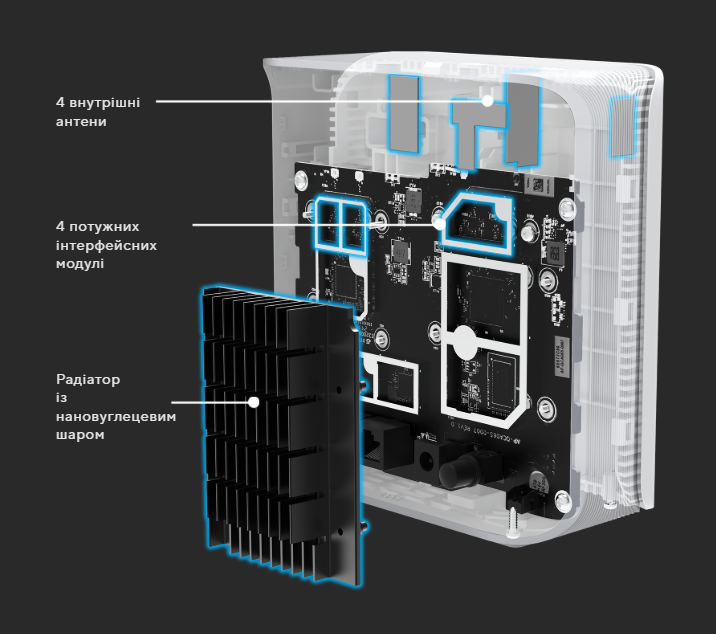

За производительность ASUS ZenWiFi BD4 отвечает 4-ядерный процессор с частотой 1,5 ГГц, 512 МБ оперативной памяти и 128 МБ постоянной. Также в корпусе спрятаны четыре внутренних антенны, которые обеспечивают стабильное покрытие по всем направлениям и отсутствие «мертвых зон».

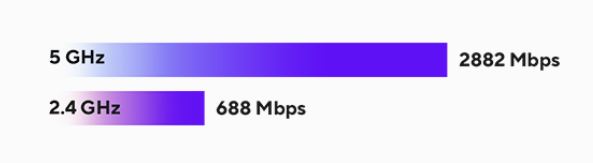

Такое аппаратное наполнение помогло реализовать здесь поддержку современного стандарта Wi-Fi 7 (802.11be) в двух частотных диапазонах. При 2,4 ГГц теоретическая максимальная скорость составляет 688 Мбит/с, тогда как при 5 ГГц – 2882 Мбит/с.

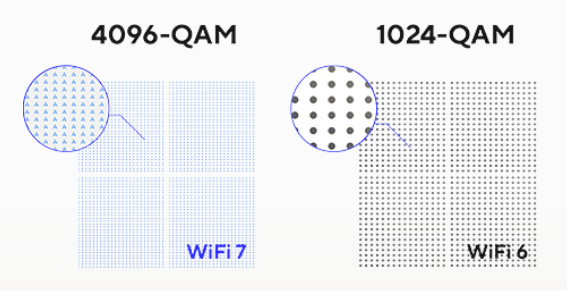

Суммарно получаем 3570 Мбит/с, что соответствует классу BE3600. Этот показатель на 20% превышает AX3000 благодаря использованию модуляции 4K-QAM вместо 1K-QAM в Wi-Fi 6.

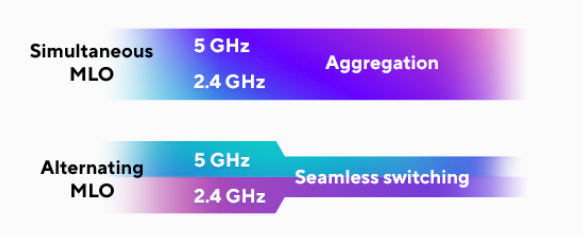

К тому же, в отличие от предшественников, Wi-Fi 7 позволяет объединить оба частотных диапазона в один благодаря технологии MLO.

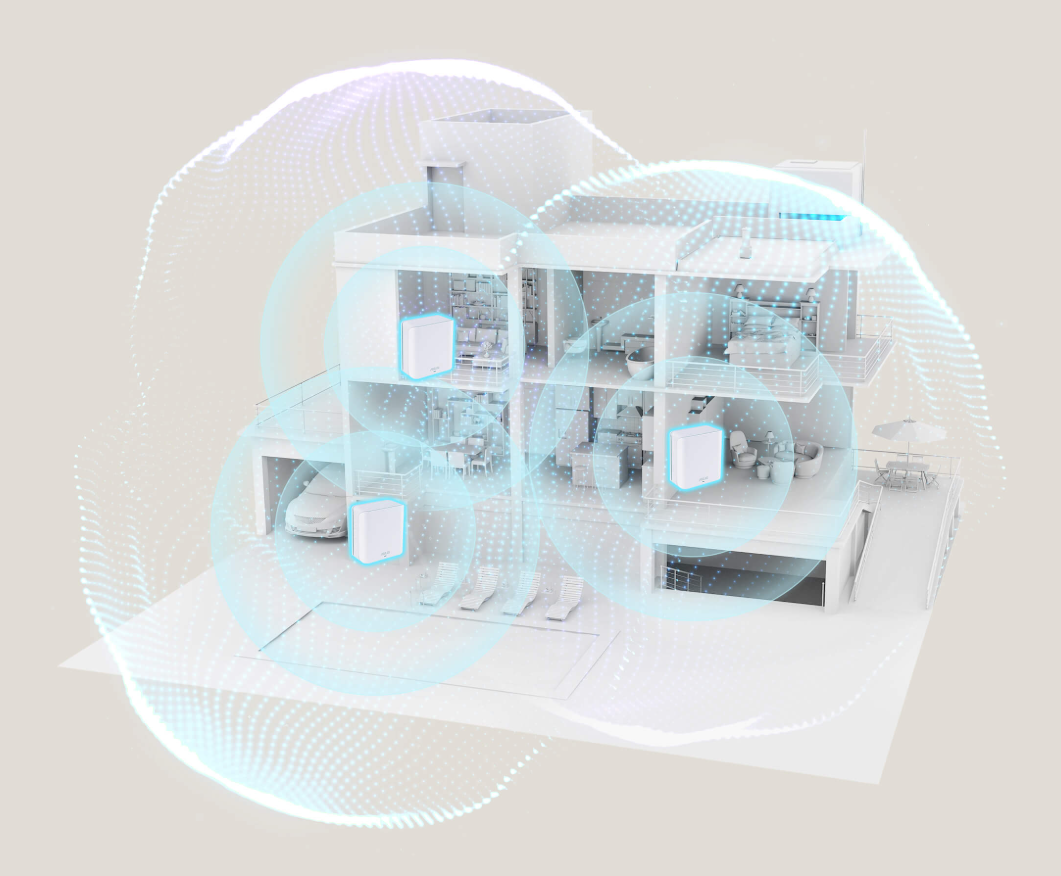

В продаже ASUS ZenWiFi BD4 представлен в разных вариантах: как одно отдельное устройство (W-1-PK), сразу пара (W-2-PK) или же, как в нашем случае, три устройства вместе (W-3-PK). Такой максимальный набор призван обеспечить покрытие площадью до 600 м². Впоследствии или сразу можно будет докупить дополнительные узлы и благодаря технологии ASUS AiMesh без проблем интегрировать их в существующую сеть. При этом переключение клиентов между узлами будет происходить автоматически и незаметно.

Кроме того, тестируемая MESH-система имеет и другие преимущества:

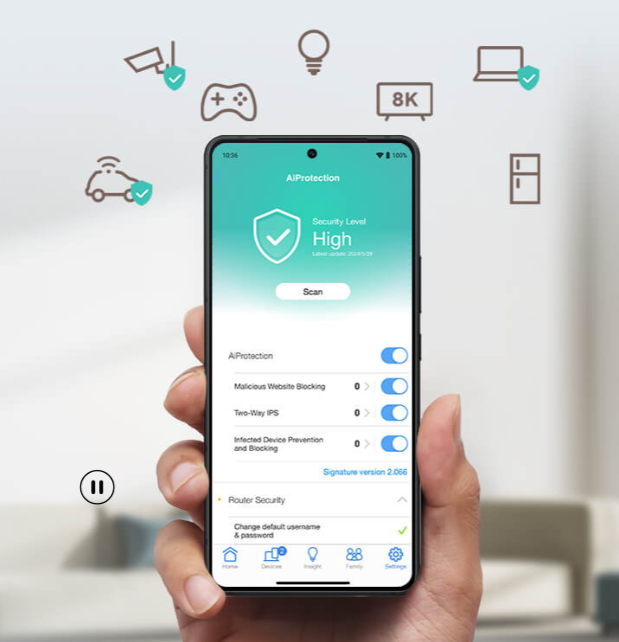

• комплексная трехуровневая защита ASUS AiProtection с простой настройкой;

• мастер ASUS Smart Home Master упрощает создание отдельных сетей (SSID) и подключение к ним, а также помогает реализовать родительский контроль;

• поддержку нескольких VPN-протоколов, в том числе самый современный WireGguard;

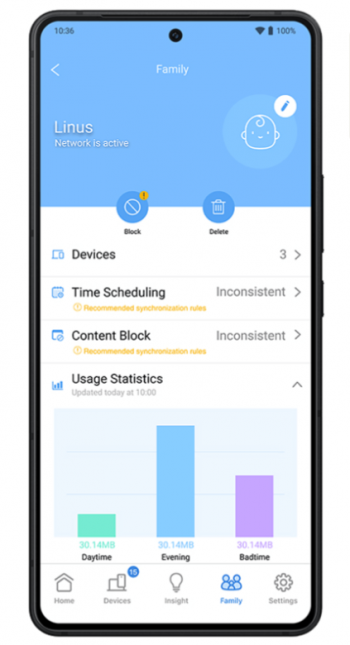

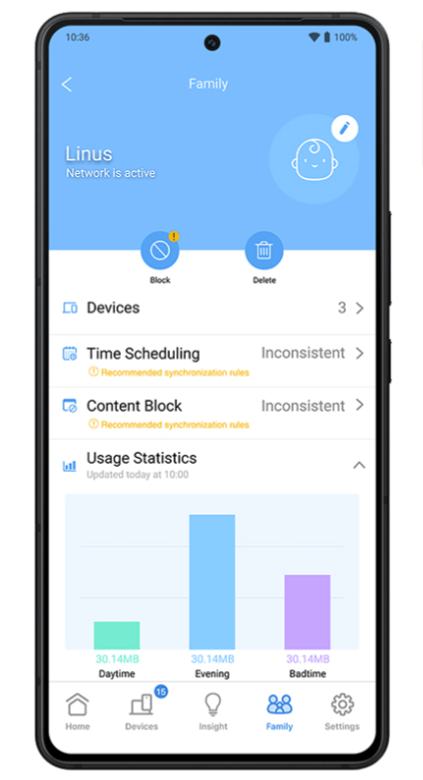

• возможность настройки параметров с помощью приложения ASUS Router, доступного для Android и iOS.

Настройка

Для изменения параметров в веб-интерфейсе следует в веб-браузере перейти по адресу http://www.asusrouter.com. На момент настройки все элементы системы рекомендуется расположить на расстоянии не менее 1 метра друг от друга и подключить их к питанию. К одному из них – тому, который имеет наклейку «Main Unit», – подключаем кабель, передающий трафик от провайдера. Это устройство будет выполнять роль роутера, в то время как два других станут узлами сети.

Далее можно ввести данные проводной сети или выбрать автоматическое получение параметров, задать название и пароль беспроводной сети или создать два отдельных для диапазонов 2,4 и 5 ГГц, а также изменить логин и пароль для входа в настройки. После этого функция AiMesh поможет найти все узлы данной сети. Также для этой цели можно использовать приложение ASUS Router.

Уже привычный веб-интерфейс открывает доступ к настройкам главных и гостевых сетей, функциям безопасности AiProtection, родительскому контролю, брандмауэру, QoS, VPN и многому другому.

Тестирование

MESH-система ASUS ZenWiFi BD4 тестировалась разными методами передачи данных, при этом соблюдались следующие условия:

• тестирование MESH-устройств происходило на расстоянии не менее 3 метров;
• пропускная способность канала Wi-Fi замерялась на частотах 2,4 и 5 ГГц;
• пропускная способность проводного сегмента измерялась в условиях неэкранированной витой пары;
• для тестов использовался сетевой адаптер ASUS USB-C2500 с подключением по USB, Wi-Fi адаптер стандарта Wi-Fi 7 ASUS PCE-BE92BT, а также материнская плата ASUS TUF GAMING Z890-PLUS WIFI.

Сравнительное тестирование работоспособности на частоте 2,4 ГГц

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

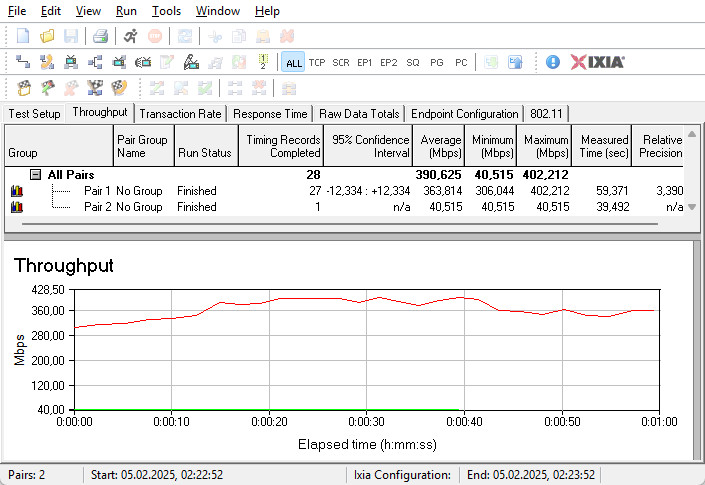

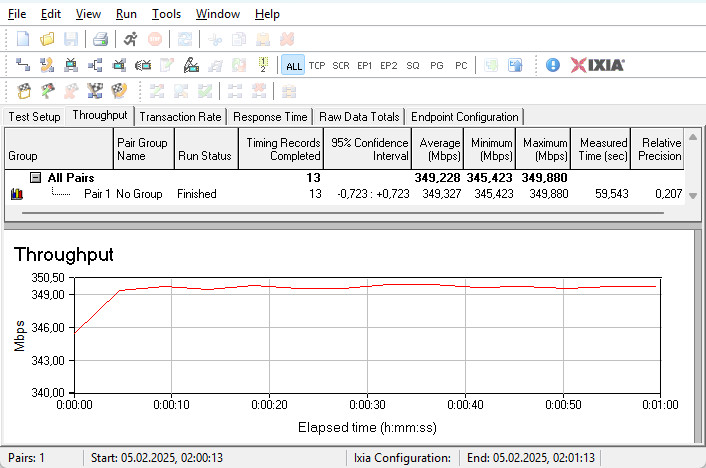

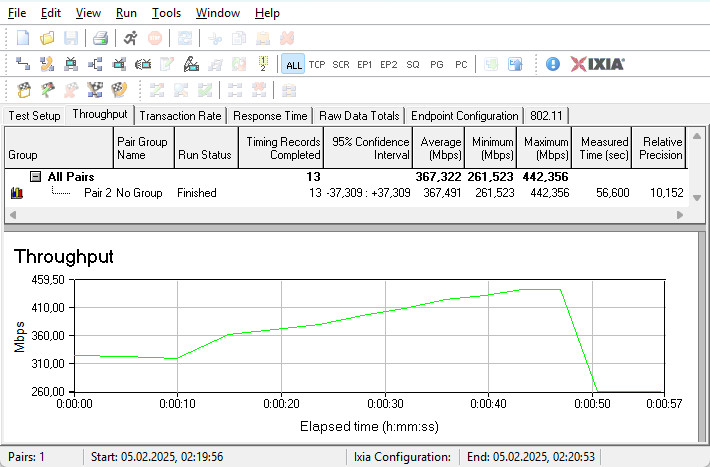

Сумма средних скоростей в двух направлениях в 2,4-ГГц диапазоне составила 390 Мбит/с. Это отличный показатель, который является одним из самых высоких среди полученных нами до сих пор. При передаче данных в одном направлении результаты оказались также достойными – в среднем 349-367 Мбит/с.

Сравнительное тестирование работоспособности на частоте 5 ГГц

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

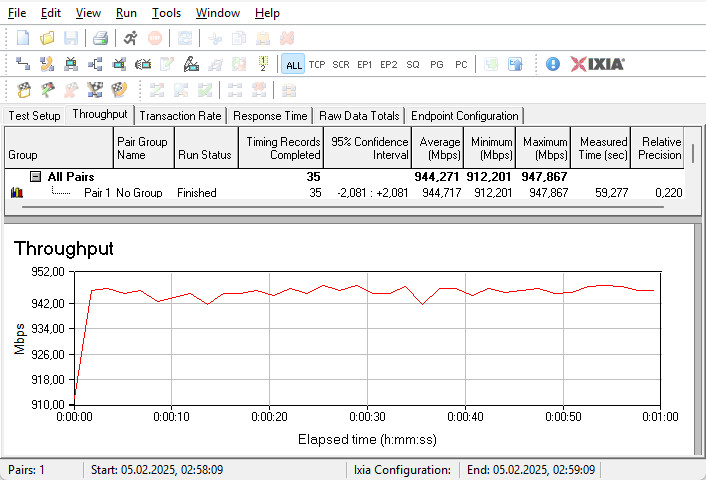

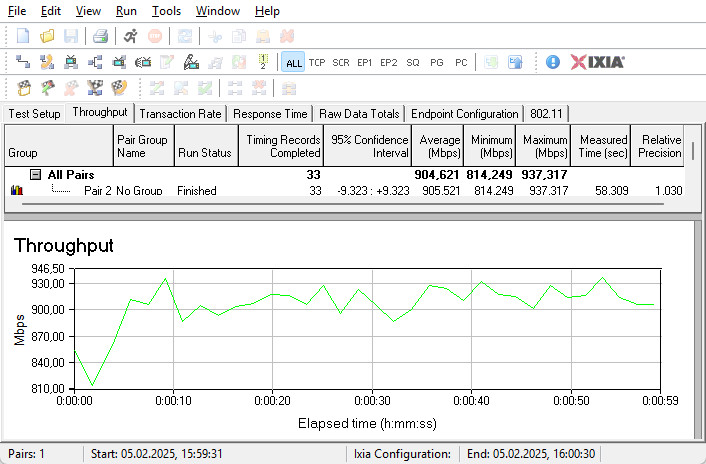

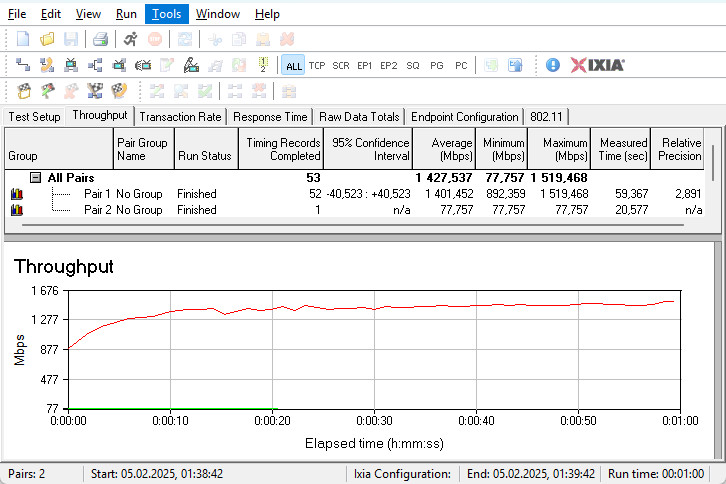

В более производительном диапазоне 5 ГГц сумма средних скоростей в обоих направлениях возросла до 1427 Мбит/с, что тоже хорошо. В одном же направлении имеем лишь немного меньше 1 Гбит/с — 904-944 Мбит/с.

Для сравнения при тестировании MESH-системы ASUS ZenWiFi XD5 в таком режиме мы получили максимум 1299 Мбит/с в двух направлениях и до 938 Мбит/с в одном.

Сравнительное тестирование работы в режиме MESH на частоте 5 ГГц

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

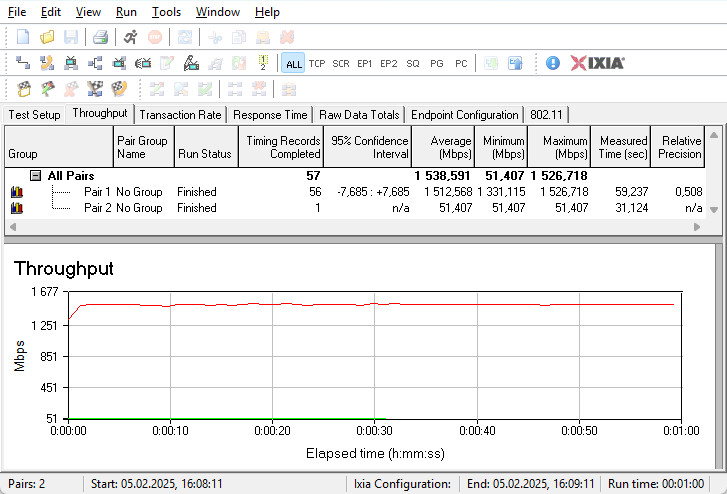

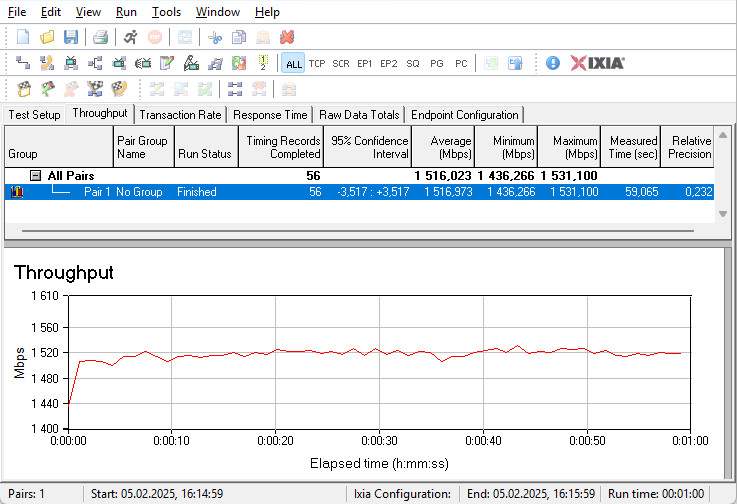

Также мы провели тестирование в режиме AiMesh на 5 ГГц. Для этого с помощью кабеля мы подключили компьютер к роутеру, обозначенному как Main Unit. А затем по Wi-Fi передавали сигнал на второй узел и подключенный к нему другой ПК.

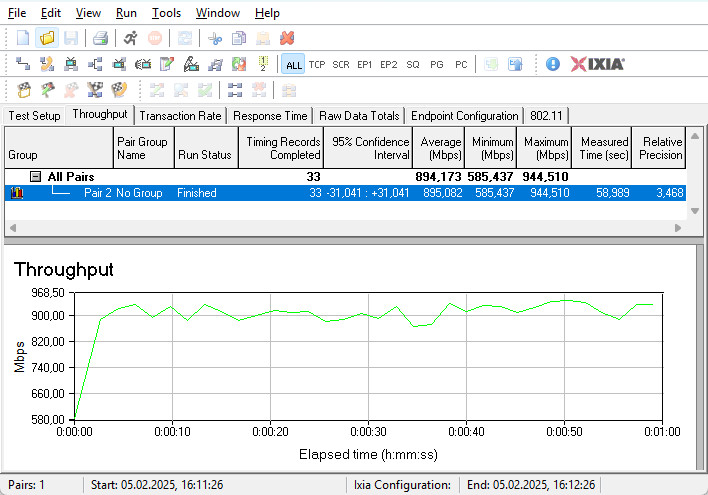

Показатели в таком случае были даже выше, чем во время предыдущего теста. Так, сумма средних скоростей в двух направлениях достигла 1538 Мбит/с, а в одном – от 894-1516 Мбит/с.

Сравнительное тестирование скорости прохождения пакетов по LAN-интерфейсу для другого LAN-клиента

Поток данных в обоих направлениях

Поток данных от маршрутизатора к клиенту

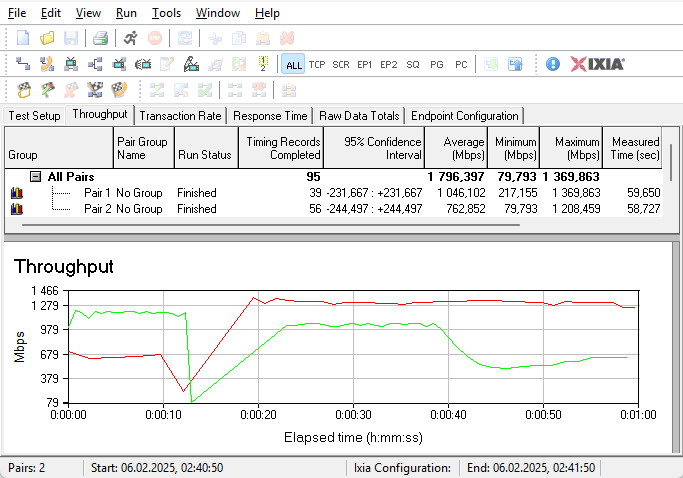

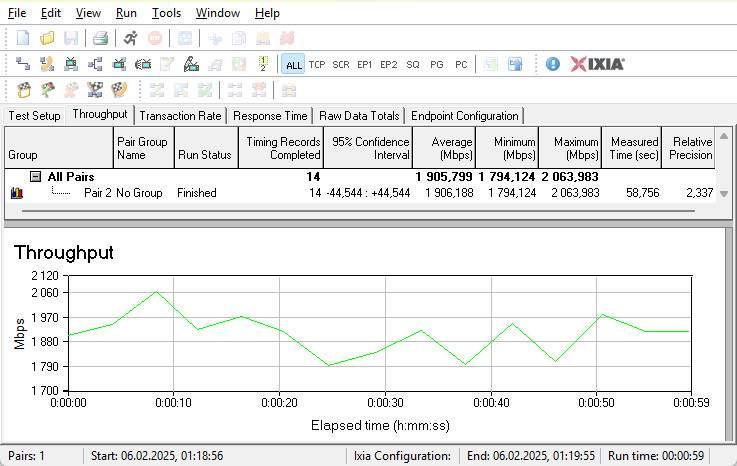

При передаче данных по проводному каналу мы получили в среднем 1796 Мбит/с в обоих направлениях и до 1906 Мбит/с в одно. Это хороший результат, который может быть несколько ограничен возможностями сетевого адаптера ASUS USB-C2500, подключенного по USB.

Сравнительное тестирование скорости прохождения пакетов через NAT-службу маршрутизатора

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

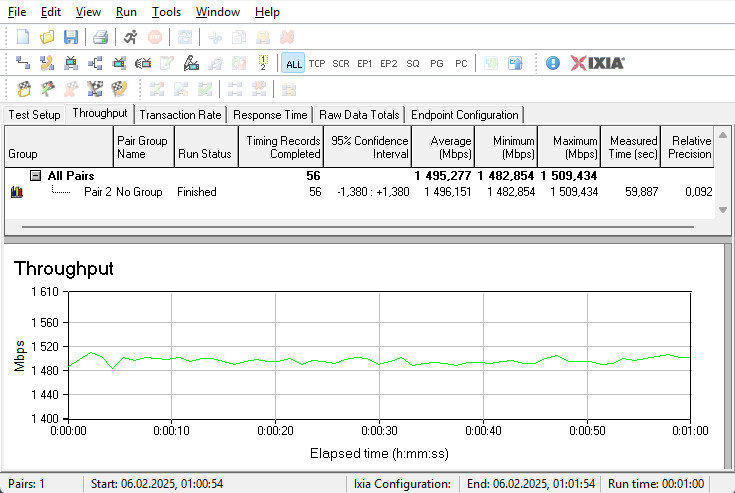

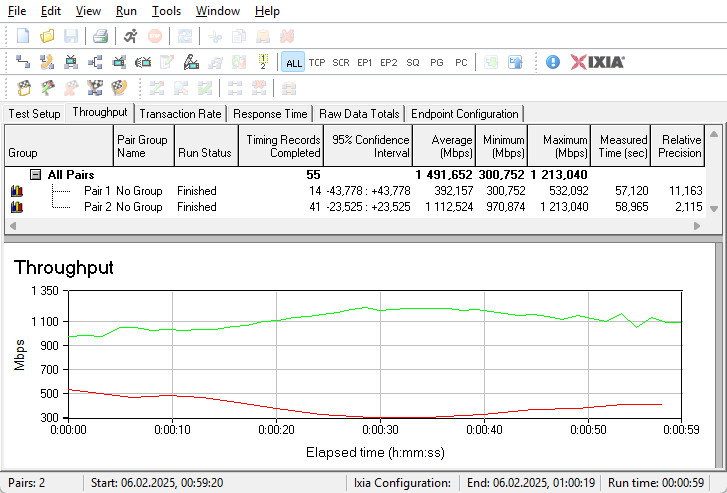

Производитель не указывает тип реализации NAT-службы (аппаратная или программная). Сумма средних скоростей в двух направлениях и максимальная скорость в одном составляли 1492-1509 Мбит/с.

Энергопотребление

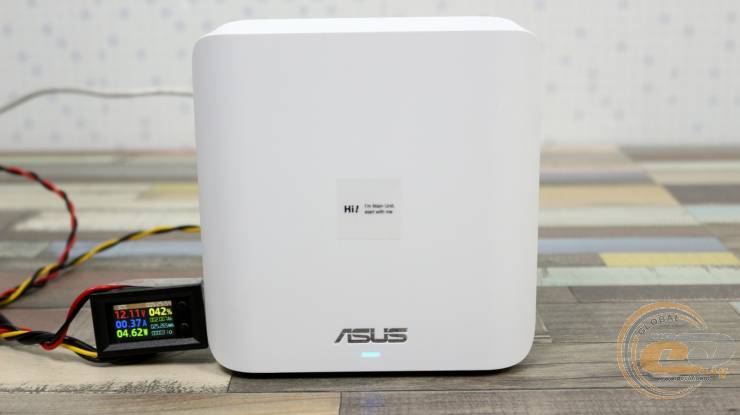

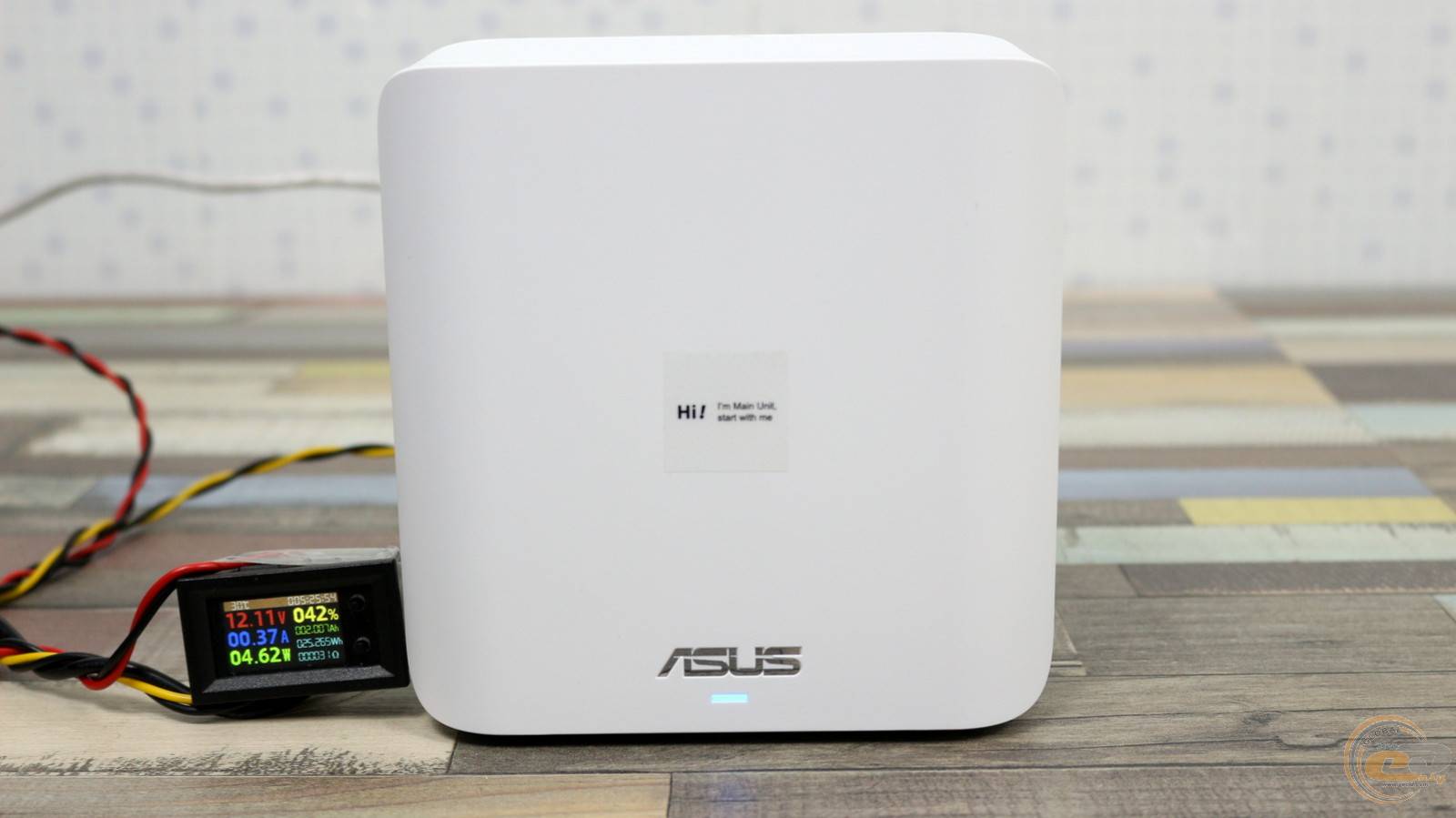

В режиме простоя главный узел ASUS ZenWiFi BD4 потреблял максимум 0,37 А при 12,11 В, то есть 4,6 Вт. Это заметно меньше, чем аналогичный показатель у роутера ASUS RT-BE86U класса BE6800 – 8,6 Вт. При активной передаче данных по Wi-Fi энергопотребление данных устройств было почти одинаковым — около 10,4 Вт (0,86 А при 12,01 В).

Итоги

MESH-система ASUS ZenWiFi BD4 во многом повторяет аналогичные устройства предыдущих поколений. Это касается узнаваемого привлекательного дизайна, знакомого веб-интерфейса с украинской локализацией и широкой функциональности, полного набора элементов управления на каждом узле, а также простоты настройки и дистанционного управления с помощью приложения ASUS Router.

Что касается изменений, то одно из ключевых – поддержка современного стандарта беспроводной передачи данных Wi-Fi 7. Это обеспечило определенный прирост производительности (около 10% в диапазоне 5 ГГц) по сравнению с устройствами стандарта AX3000, а также добавило ряд дополнительных опций. Кроме того, каждый из узлов получил сразу пару очень быстрых 2,5 гигабитных сетевых портов, которые могут работать в режиме WAN или LAN.

Благодаря этому ASUS ZenWiFi BD4 позволяет легко создать и настроить высокоскоростную сеть с большой площадью покрытия, что будет полезно для большого дома или офиса. Кроме того, в продаже доступны как одинарное устройство, так и наборы из двух или трех девайсов. Это поможет сразу выбрать необходимое количество устройств для конкретной задачи, а при необходимости легко расширить уже имеющуюся сеть.

Преимущества:

• элегантный дизайн;
• поддержка стандарта Wi-Fi 7 (802.11be) и двух частотных диапазонов;
• достойный уровень производительности;
• по два порта Ethernet с пропускной способностью 2,5 Гбит/с в каждом узле;
• удобный и функциональный веб-интерфейс;
• поддержка протокола IPv6;
• поддержка технологии ASUS AiMesh для удобного масштабирования сети;
• встроенный защитник ASUS AiProtection;
• наличие кнопки "WPS" на каждом узле;
• возможность мониторинга и настройки через мобильное приложение или веб-интерфейс.

Автор: Олесь Пахолок

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования MESH-систему.
