Обзор MESH-системы ASUS ZenWiFi BQ16: по-максимуму

Если вы уже начинаете теряться в широком ассортименте MESH-систем ASUS ZenWiFi – не беда, у нас есть небольшой ориентир. Первая буква в названии модуля указывает на стандарт Wi-Fi: буква "B" соответствует новейшему 802.11be (Wi-Fi 7), а "X" - предыдущему 802.11ax (Wi-Fi 6). Следующая за ней буква указывает на количество поддерживаемых частотных диапазонов: "D" - двухдиапазонная, "T" - трехдиапазонная и "Q" - четырехдиапазонная система.

Вооружившись этими знаниями, легко понять, что ASUS ZenWiFi BQ16 – это четырехдиапазонный MESH-набор с поддержкой самого современного стандарта Wi-Fi 7. Он соответствует классу BE25000, а каждый узел может похвастаться двумя 10-гигабитными сетевыми портами, тремя 1-гигабитными и портом USB 3.0. Давайте сравним возможности данной системы с другими похожими устройствами, которые уже побывали в наших любознательных руках.

Спецификация

Модель	ASUS ZenWiFi BQ16 (W-2-PK)
Тип	Четырехдиапазонная MESH-система
Класс устройства	BE25000
Стандарты беспроводной связи	802.11a/b/g/n/ac/ax/be (Wi-Fi 7)
Поддерживаемые частотные диапазоны	2,4 / 5 / 6 ГГц
Максимальная пропускная способность	600 Мбит/с (2,4 ГГц, 802.11n) 4333 Мбит/с (1024QAM, 802.11ac) 1147 Мбит/с (2,4 ГГц, 802.11ax) 4804 Мбит/с (5 ГГц-1, 802.11ax) 4804 Мбит/с (5 ГГц-2, 802.11ax) 4804 Мбит/с (6 ГГц, 802.11ax)  1376 Мбит/с (2,4 ГГц, 802.11be) 5764 Мбит/с (5 ГГц-1, 802.11be) 5764 Мбит/с (5 ГГц-2, 802.11be) 11529 Мбит/с (6 ГГц, 802.11be)

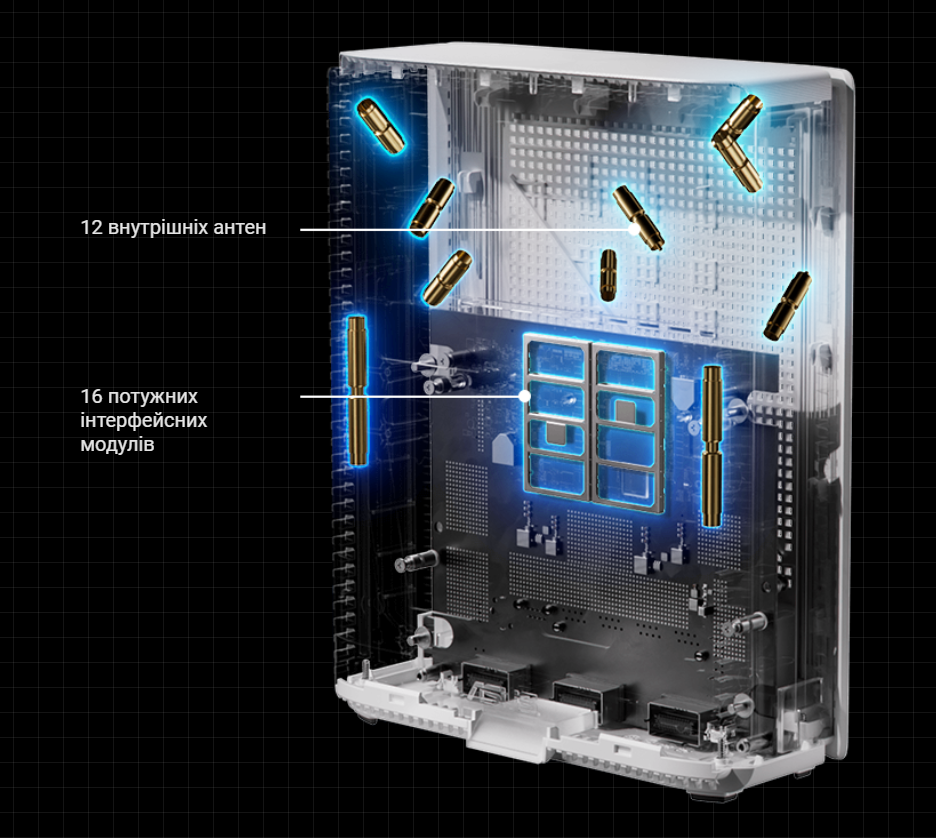

Антенны каждого узла	12 х внутренние
Внешние интерфейсы каждого узла	1 х 10GbE WAN/LAN 1 х 1GbE WAN/LAN 1 х 10GbE LAN 2 х 1GbE LAN 1 х USB 3.0
Процессор	4 ядра x 2,6 ГГц
Объем памяти оперативной/постоянной	2048 МБ / 256 МБ
Кнопки	Power, Reset, WPS
Защита беспроводной сети	WPA/WPA2/WPA3
Поддерживаемые протоколы	IPv4, IPv6
Поддерживаемые блоки питания	65 Вт (19,5 В, 3,33 А) 60 Вт (12 В, 5 А)
Размеры	177 х 218 х 72 мм
Масса	1341 г
Гарантия	3 года
Страница устройства	ASUS ZenWiFi BQ16
Сайт производителя	ASUS

Упаковка и комплект поставки

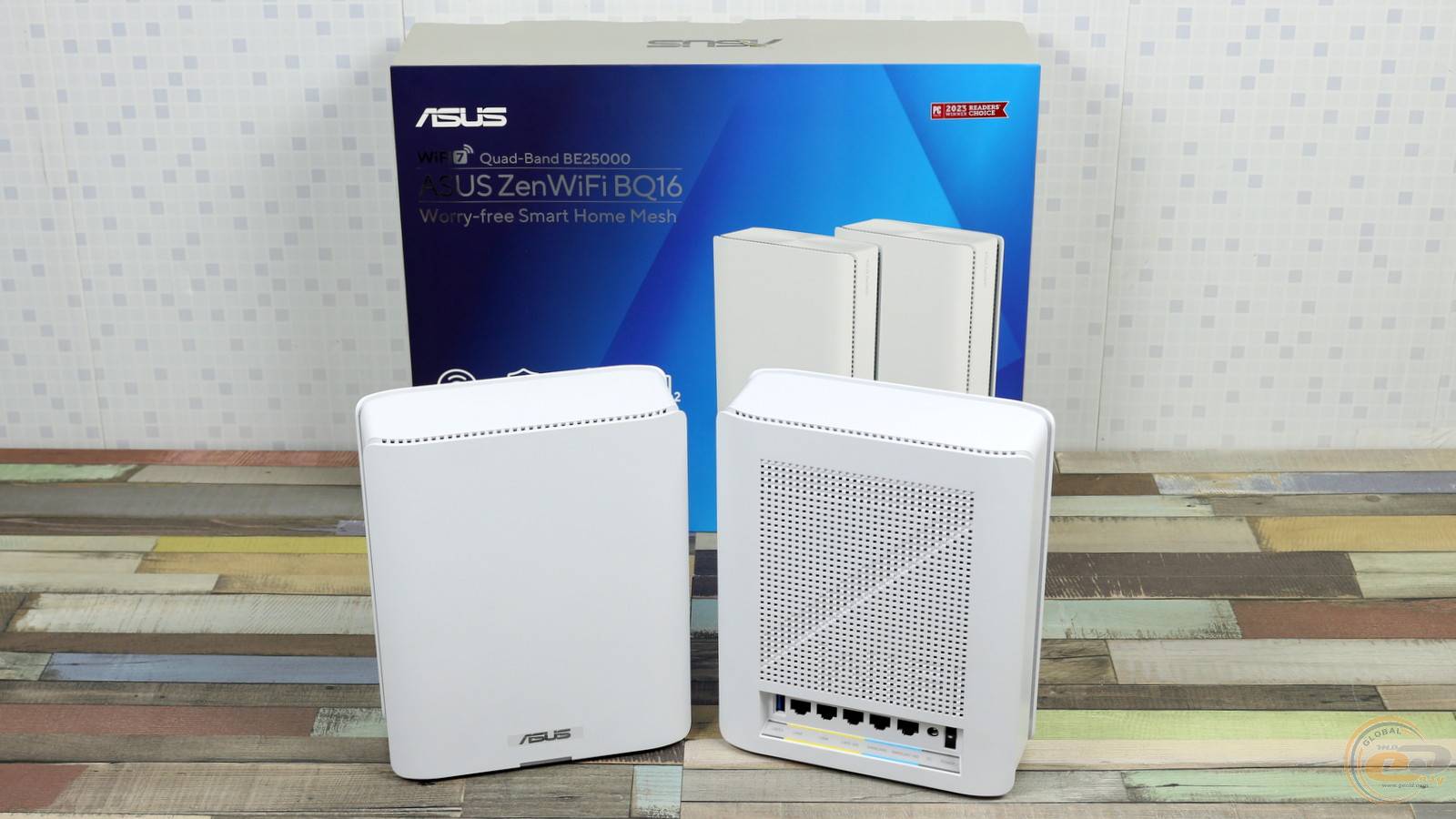

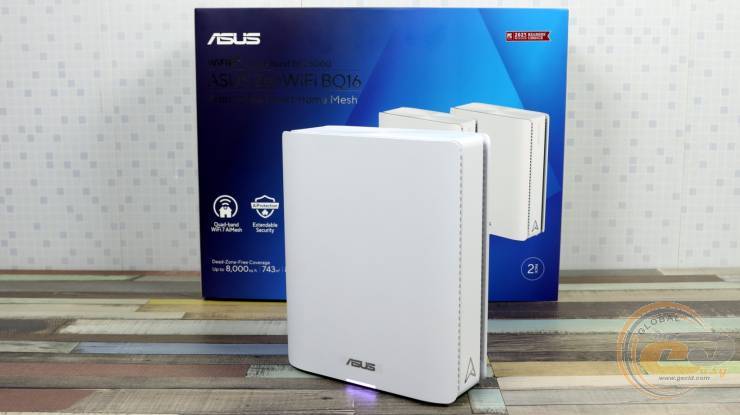

С одного взгляда на коробку легко узнать представителя линейки ASUS ZenWiFi. Приятная эстетическая составляющая здесь сочетается с отличной информативностью.

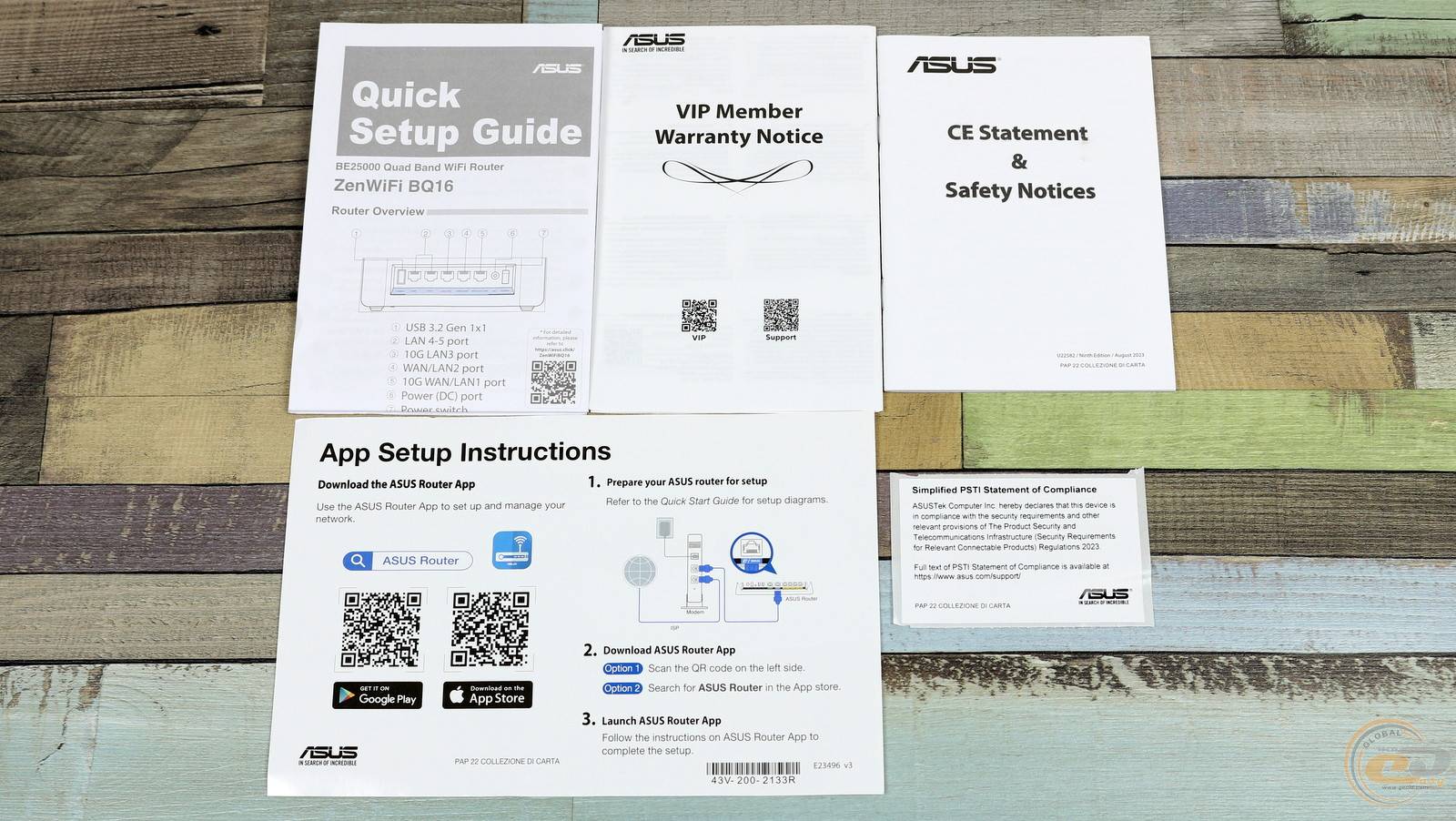

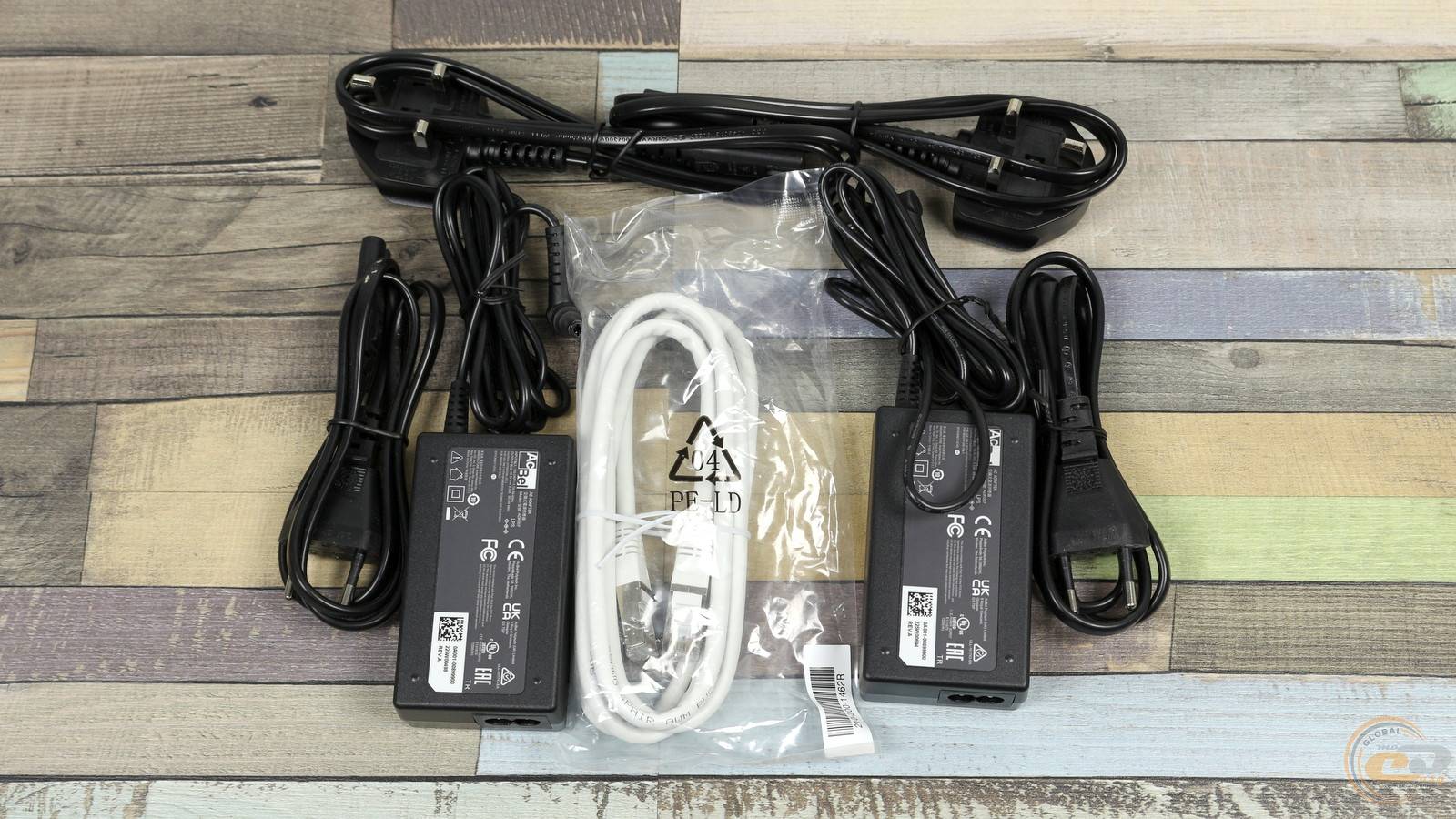

Два узла системы дополнены парой блоков питания со сменными вилками, патч-кордом и сопроводительными бумагами. Последние помогут с легкой и быстрой настройкой сети.

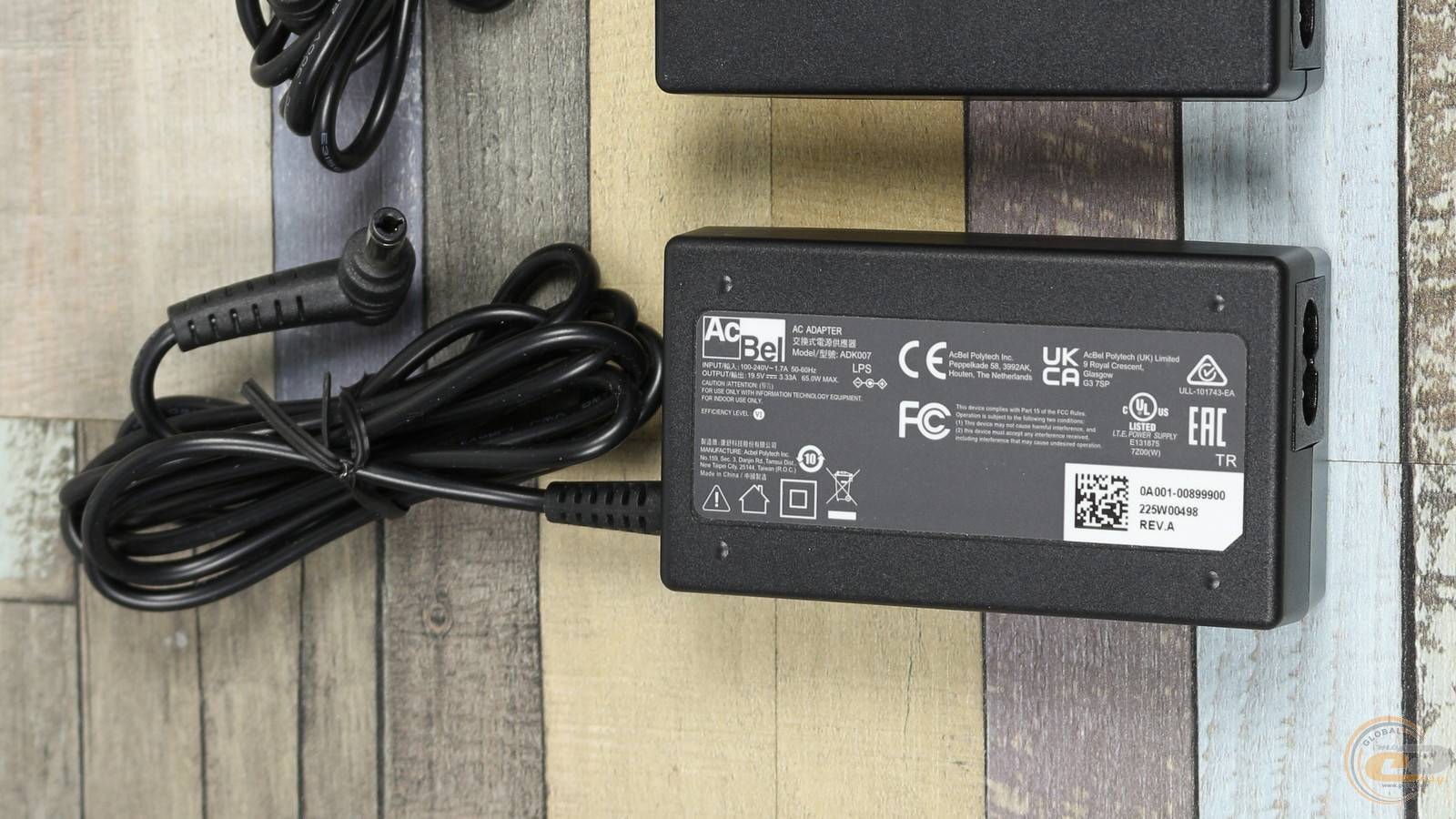

Комплектные блоки питания производства тайваньской компании AcBel получили большую мощность 65 Вт (19,5 В при 3,33 А). Поэтому, в отличие от более доступных MESH-систем, они выполнены в привычном черном корпусе.

Кроме того, узлы ASUS ZenWiFi BQ16 можно запитать и от напряжения +12В. При этом максимальная сила тока равна 5 А, что соответствует мощности источника 60 Вт.

Внешний вид

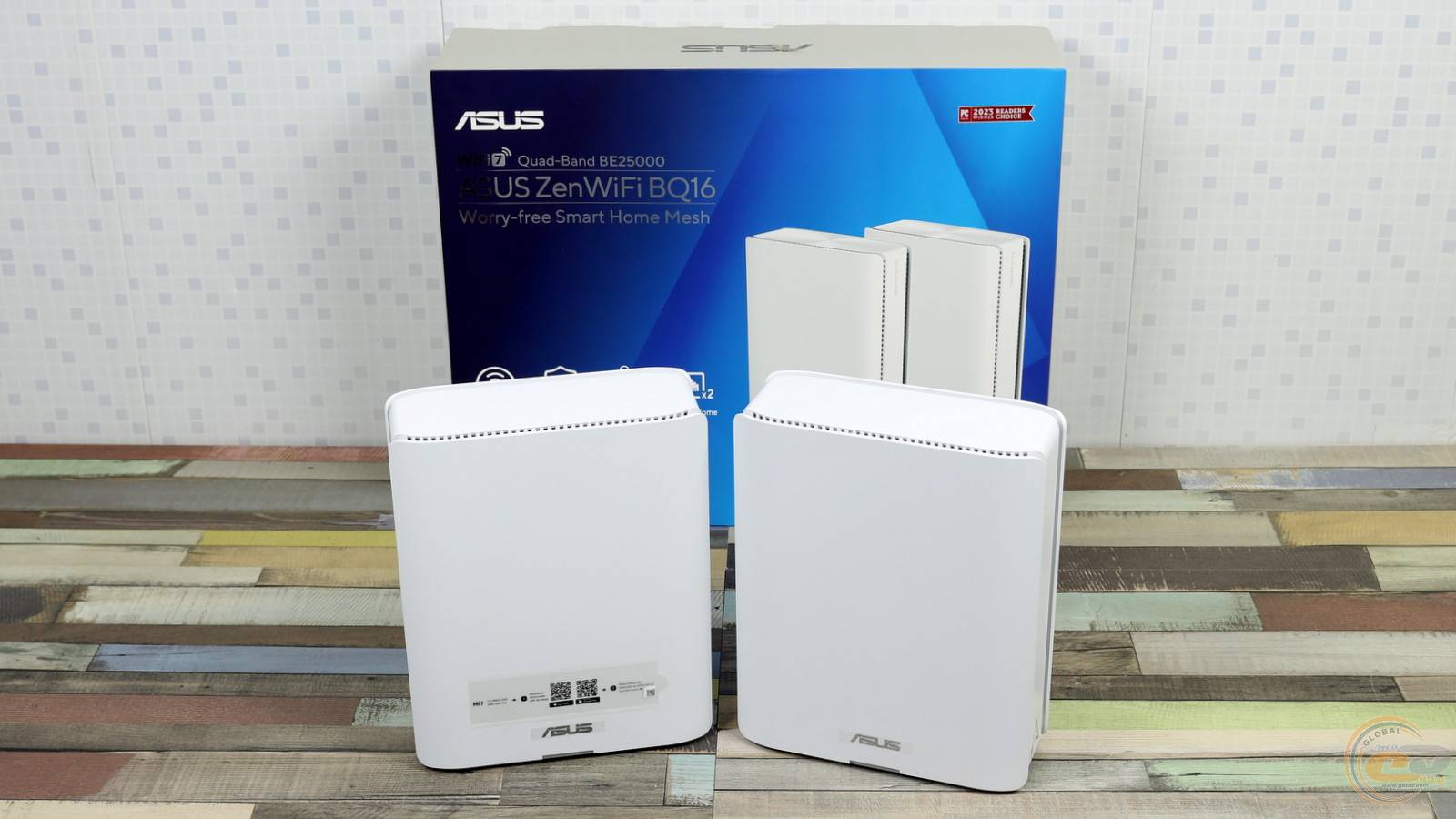

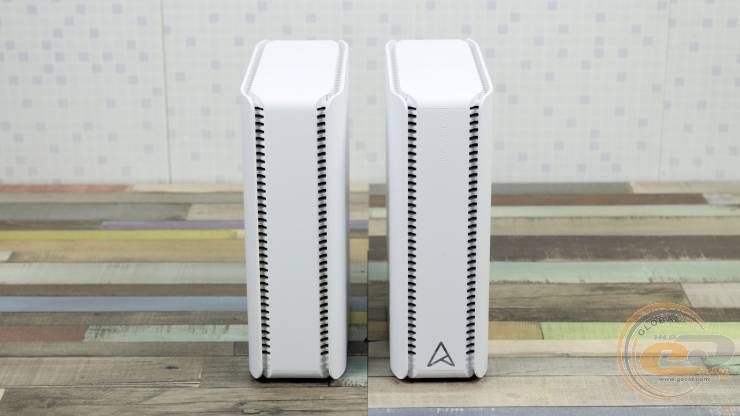

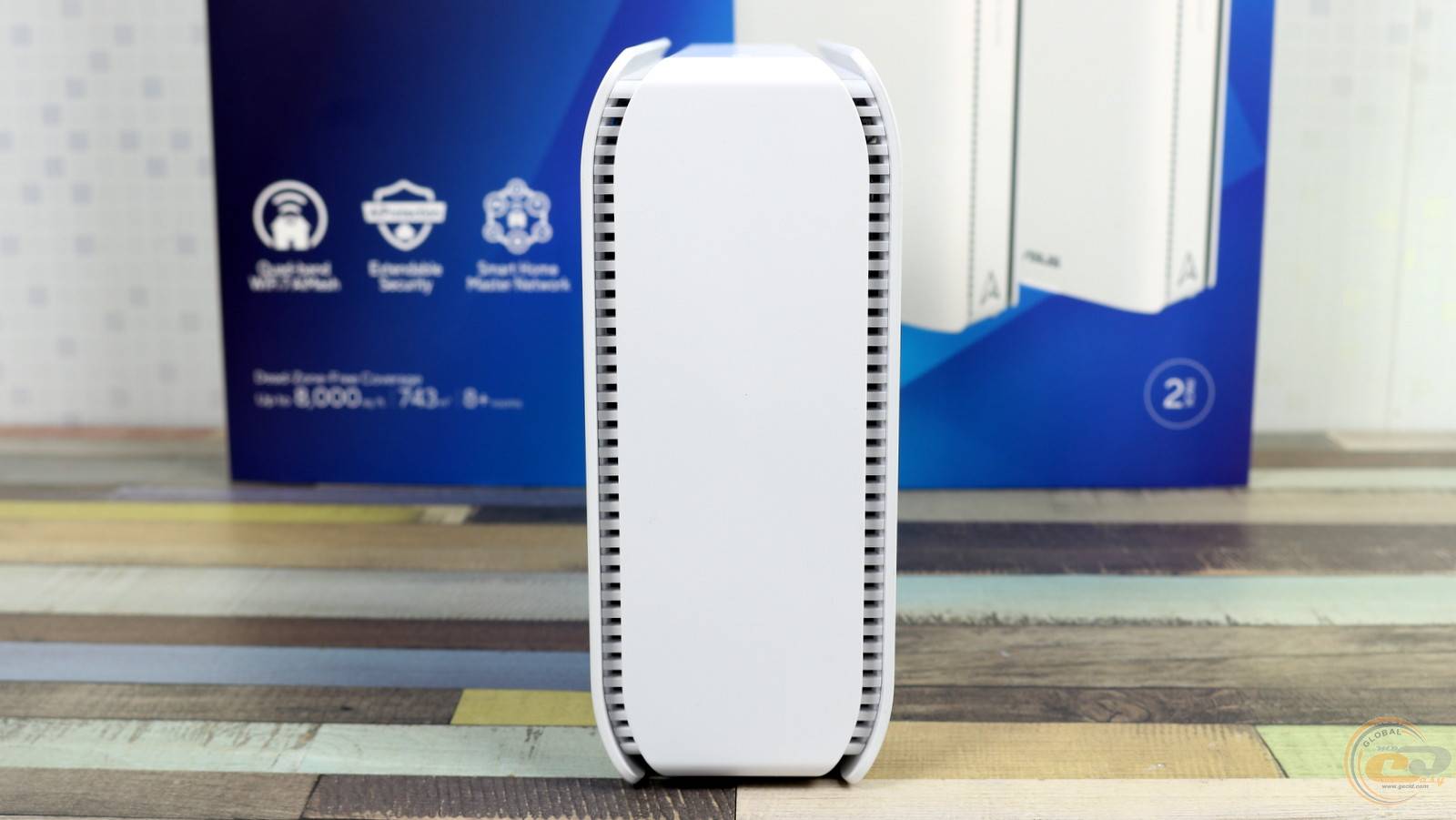

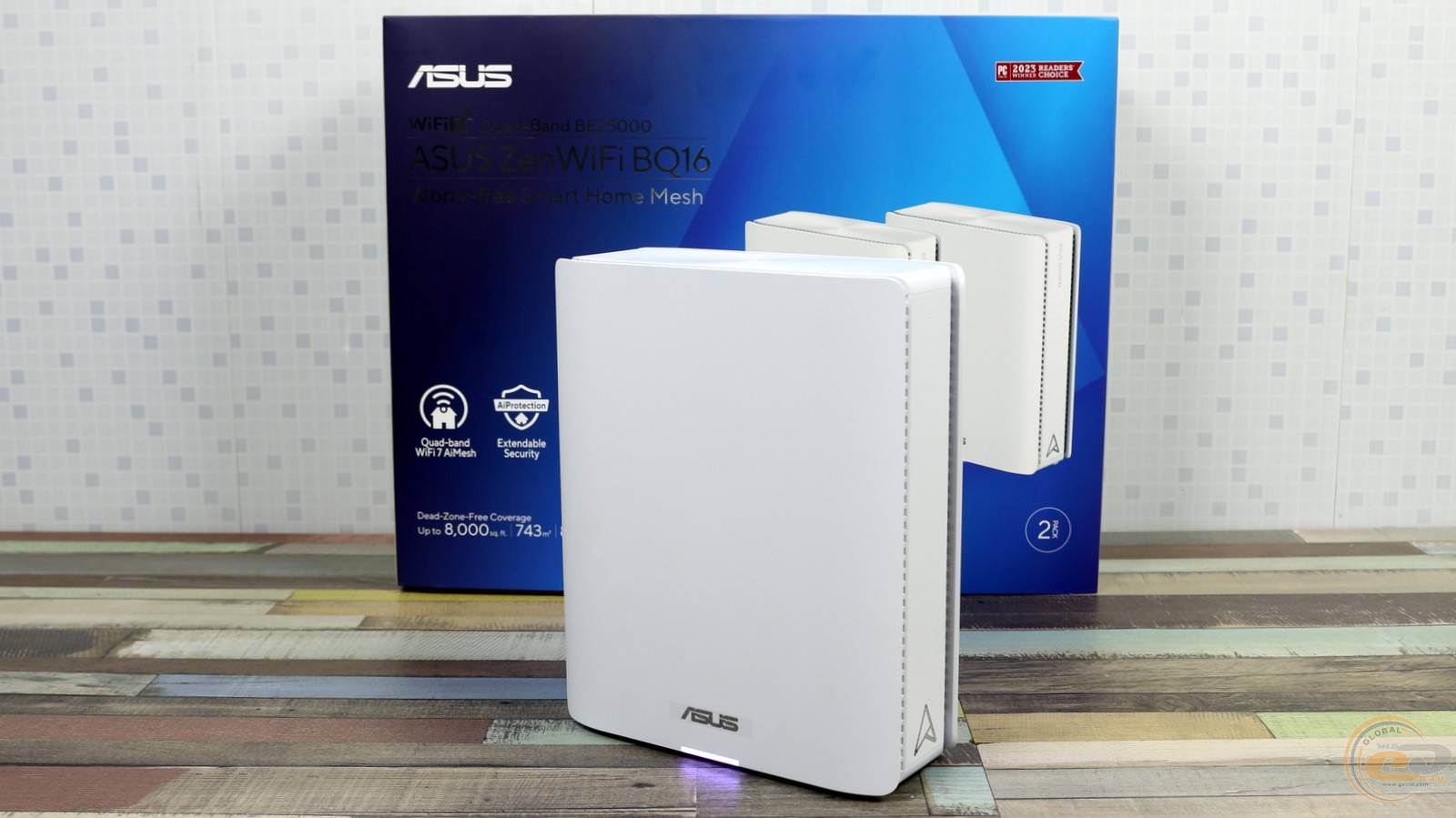

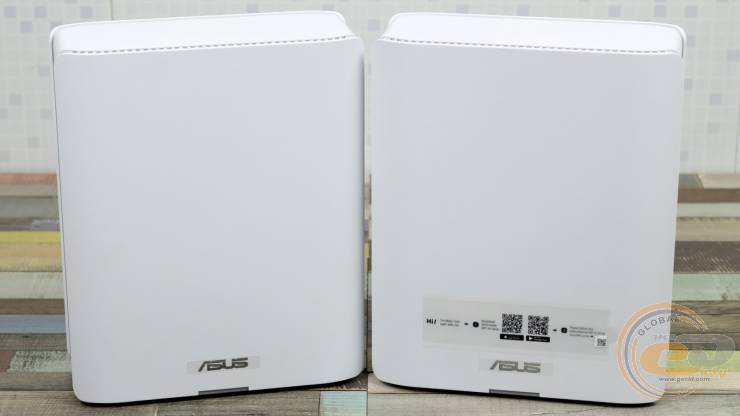

При взгляде спереди составляющие системы очень напоминают трехдиапазонные модели, например ASUS ZenWiFi BT10. Впрочем, четырехдиапазонные узлы заметно «поправились» — имеем увеличенные габариты 177 х 218 х 72 мм и массу 1341 г.

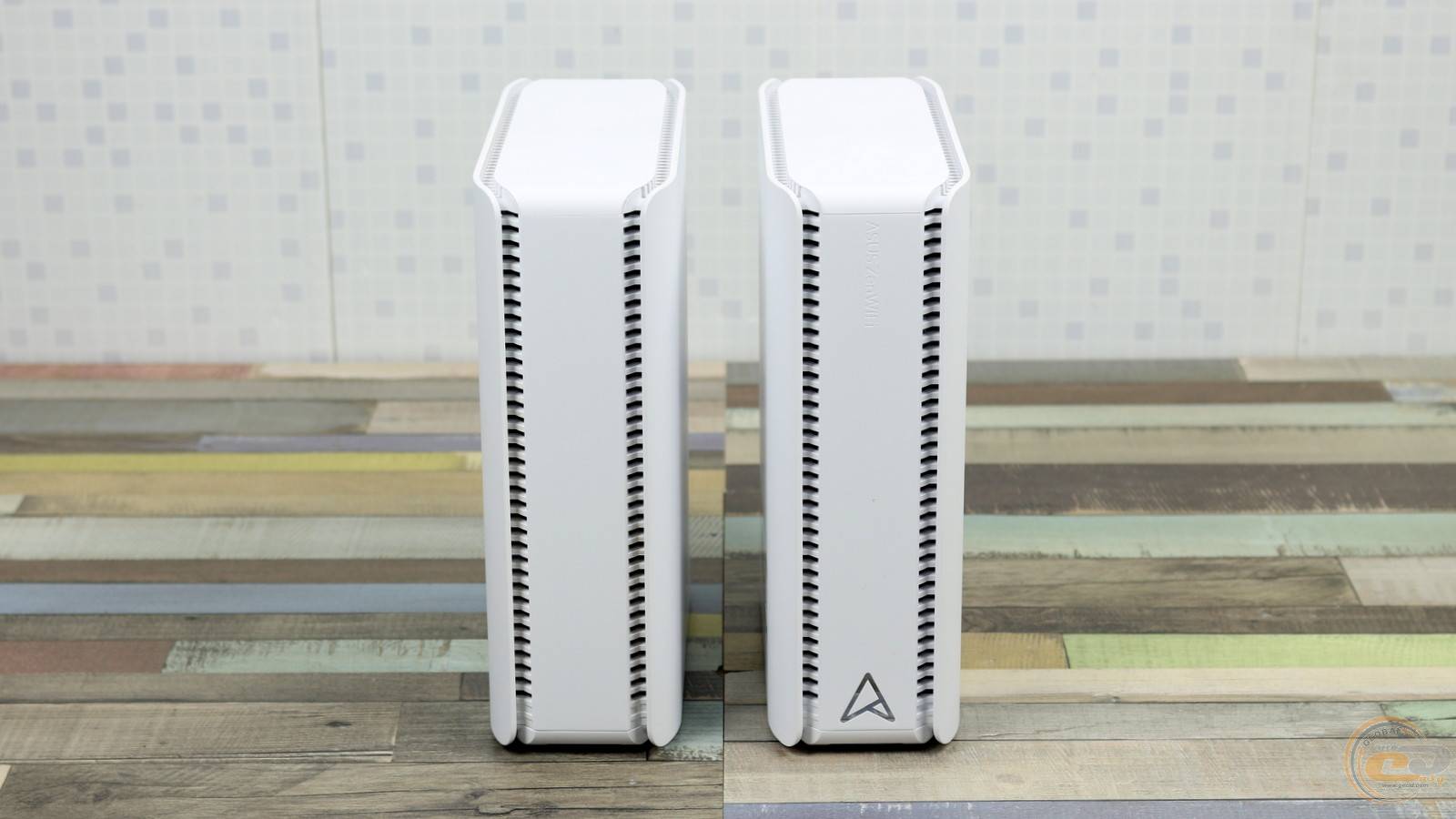

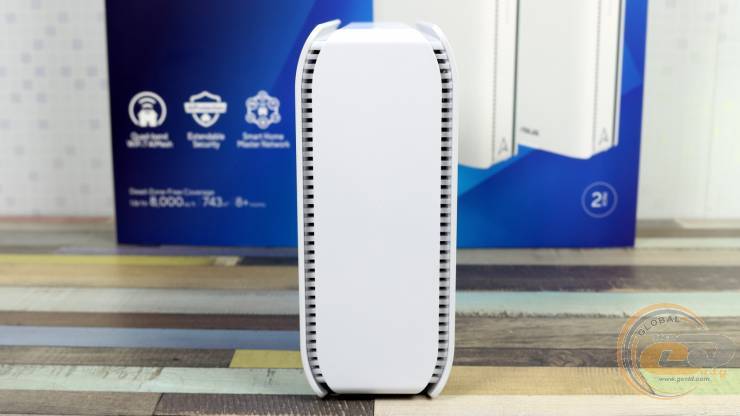

В то же время, по-прежнему имеем обилие округлых форм, два ряда вентиляционных отверстий по периметру, название линейки и зеркальный логотип на боковых сторонах.

Кстати, ASUS ZenWiFi BQ16 доступен в продаже как отдельный роутер (W-1-PK), так и в виде пары устройств (W-2-PK). А вот приобрести сразу трио, в отличие от младших решений, не получится.

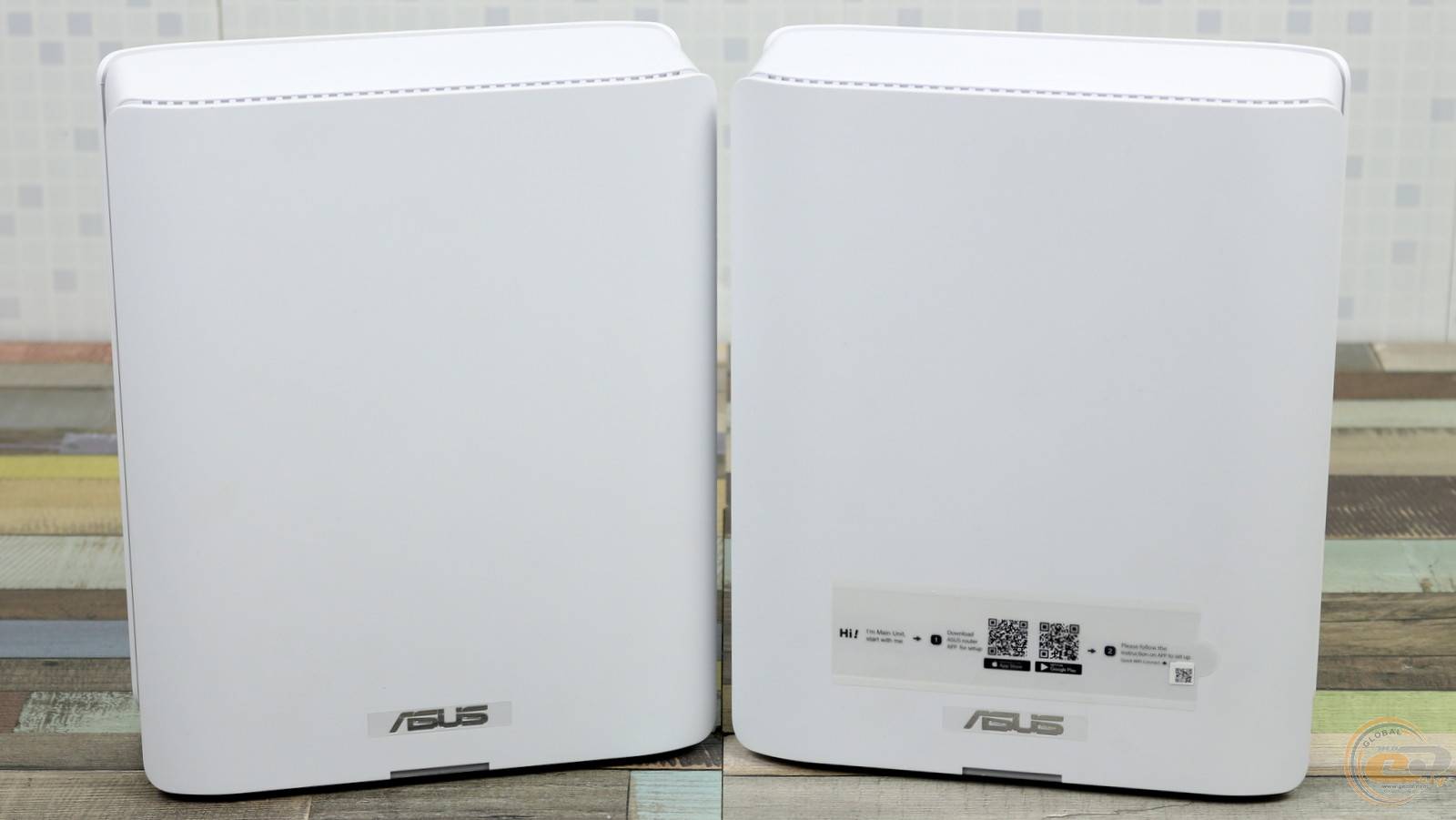

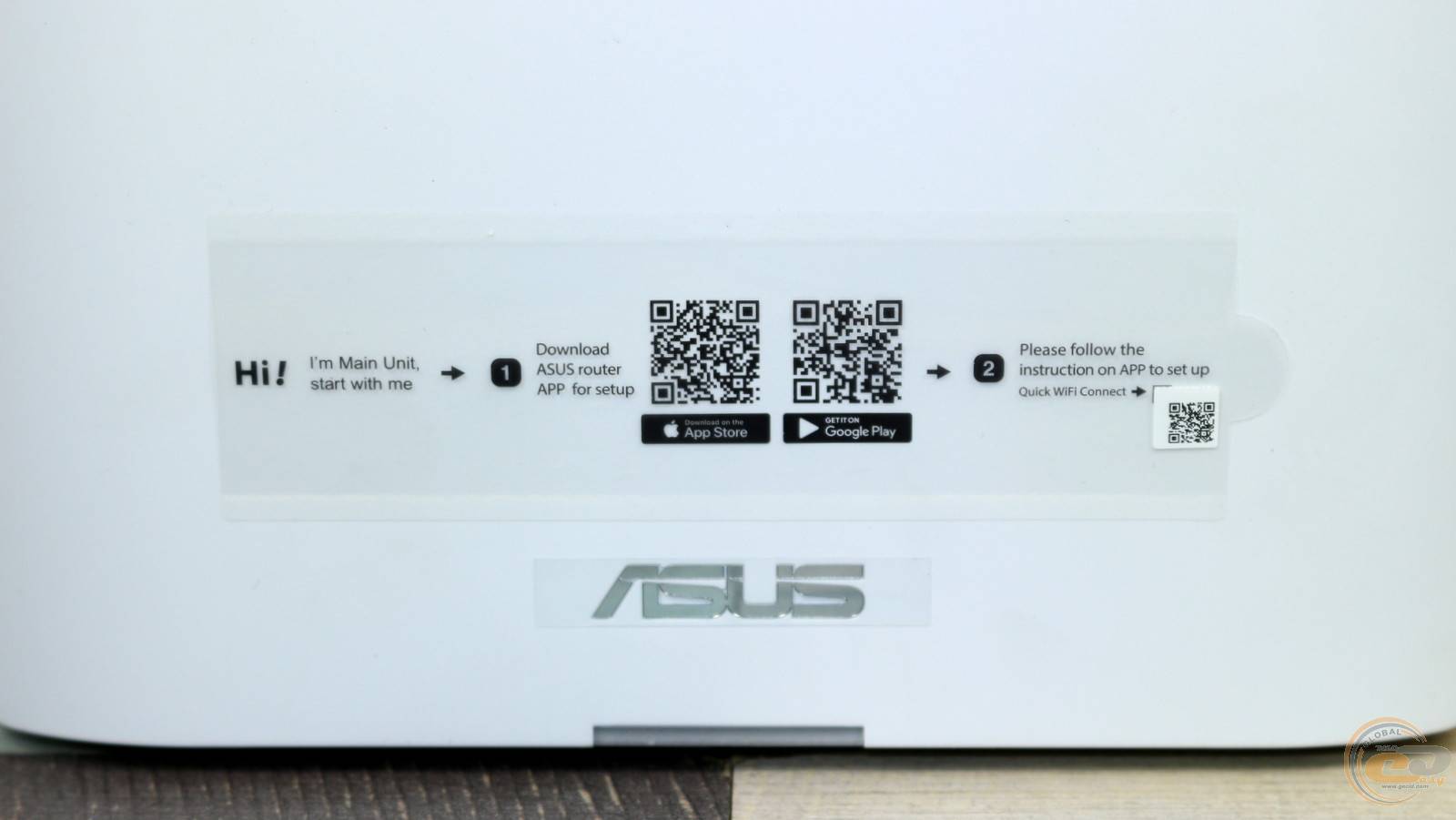

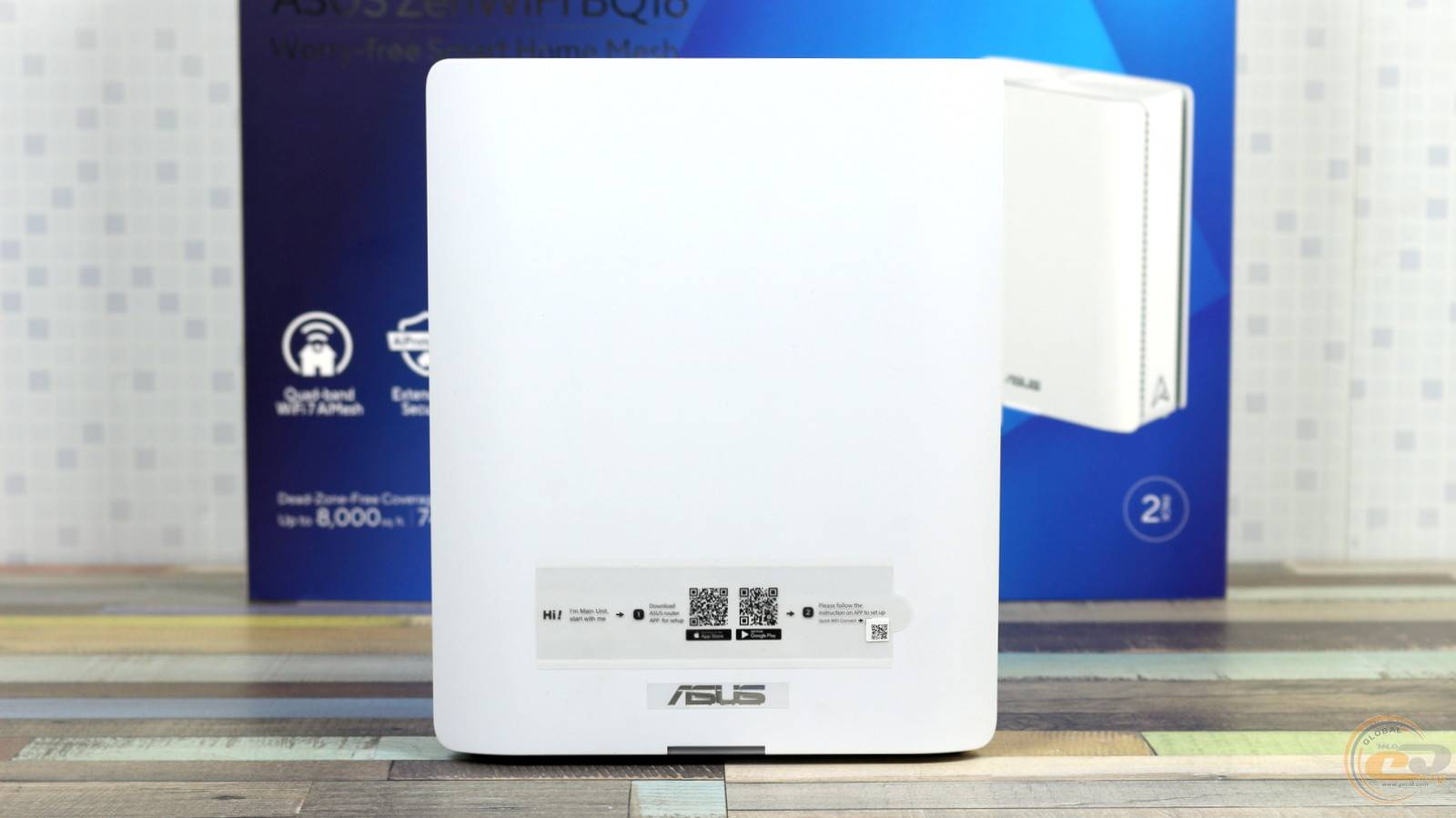

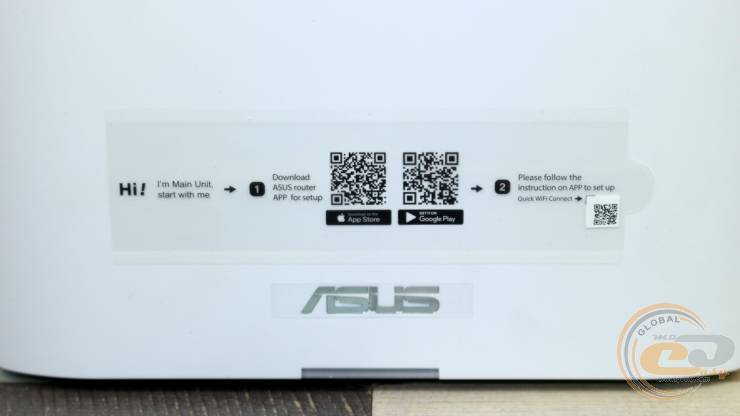

Главный узел традиционно отличается наличием наклейки с парой QR-кодов, которые направляют пользователя на страницы загрузки ASUS Router для гаджетов на Android и iOS.

Каждое устройство получило светодиодный индикатор, который обычно светится белым цветом. Другими оттенками он информирует о состоянии системы: зеленый мигающий – готовность к настройке, зеленый – нормальная работа, желтый – слабый сигнал связи с главным роутером, красный – отсутствие интернет-соединения или связи с главным устройством.

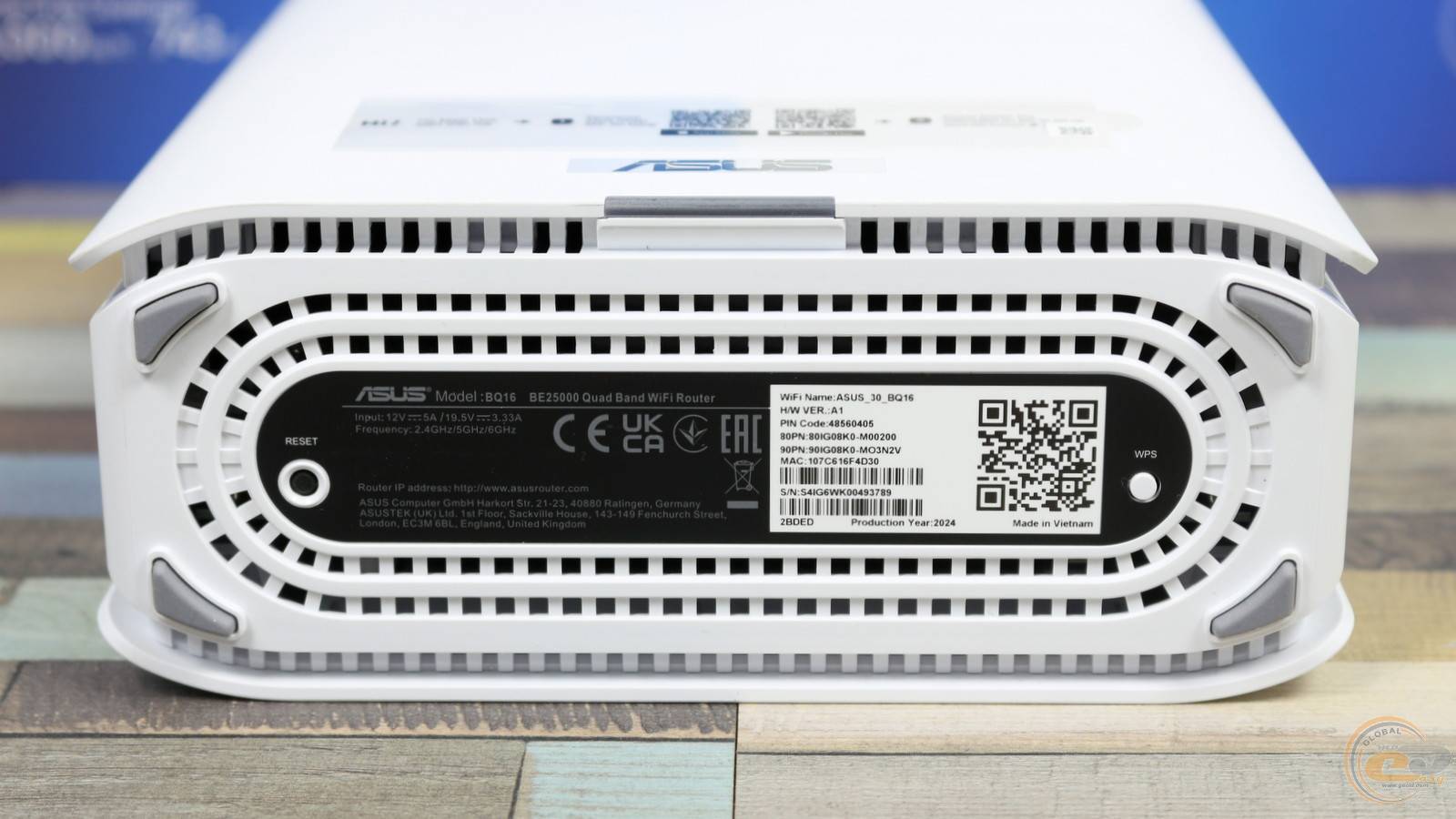

На дне корпуса размещены четыре мягких ножки, наклейка с параметрами питания и данными для подключения к Wi-Fi, а также пару скрытых кнопок: Reset и WPS. Первая из них имеет несколько иную форму ободка – удобное решение, позволяющее не перепутать кнопки на ощупь.

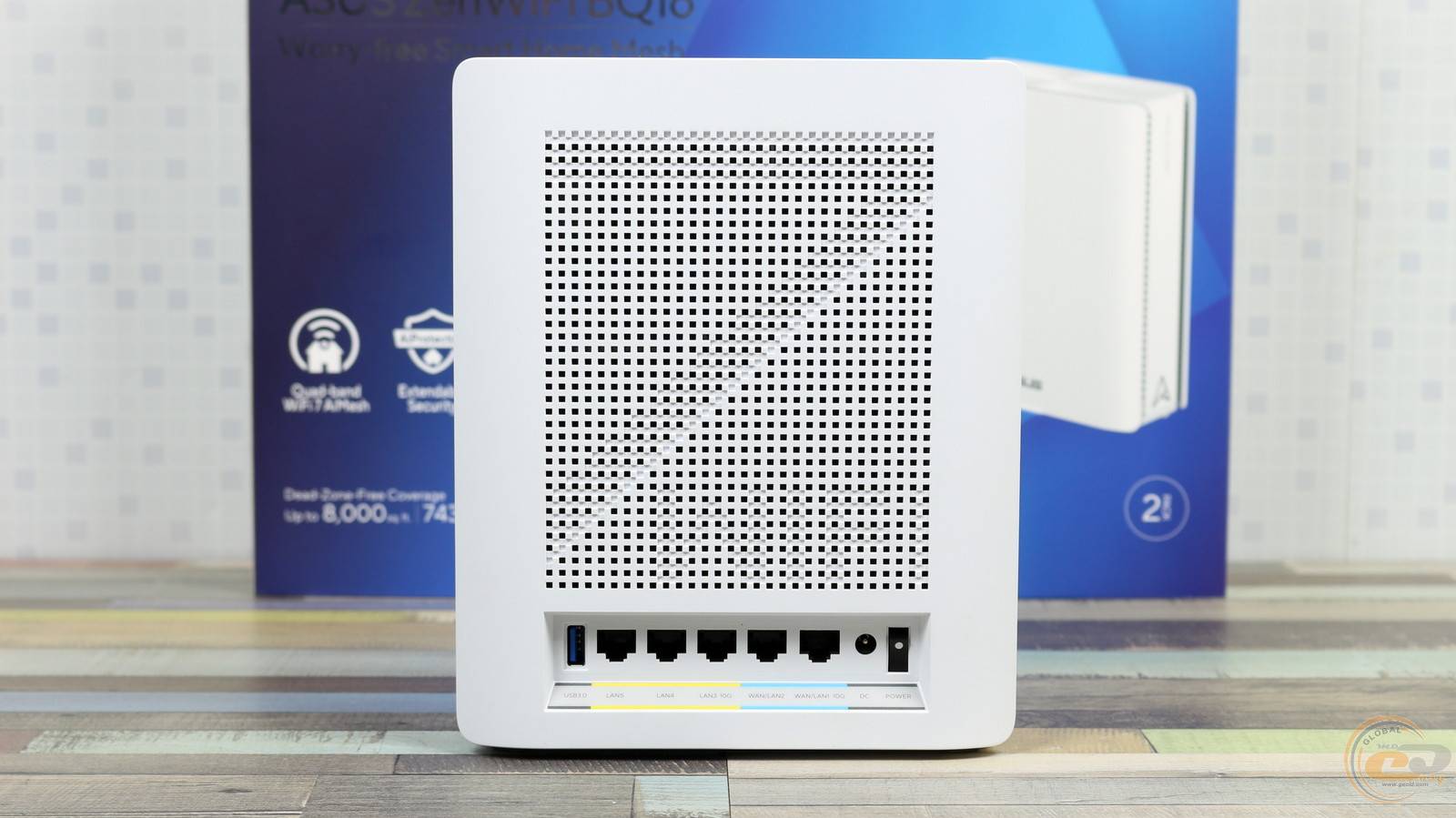

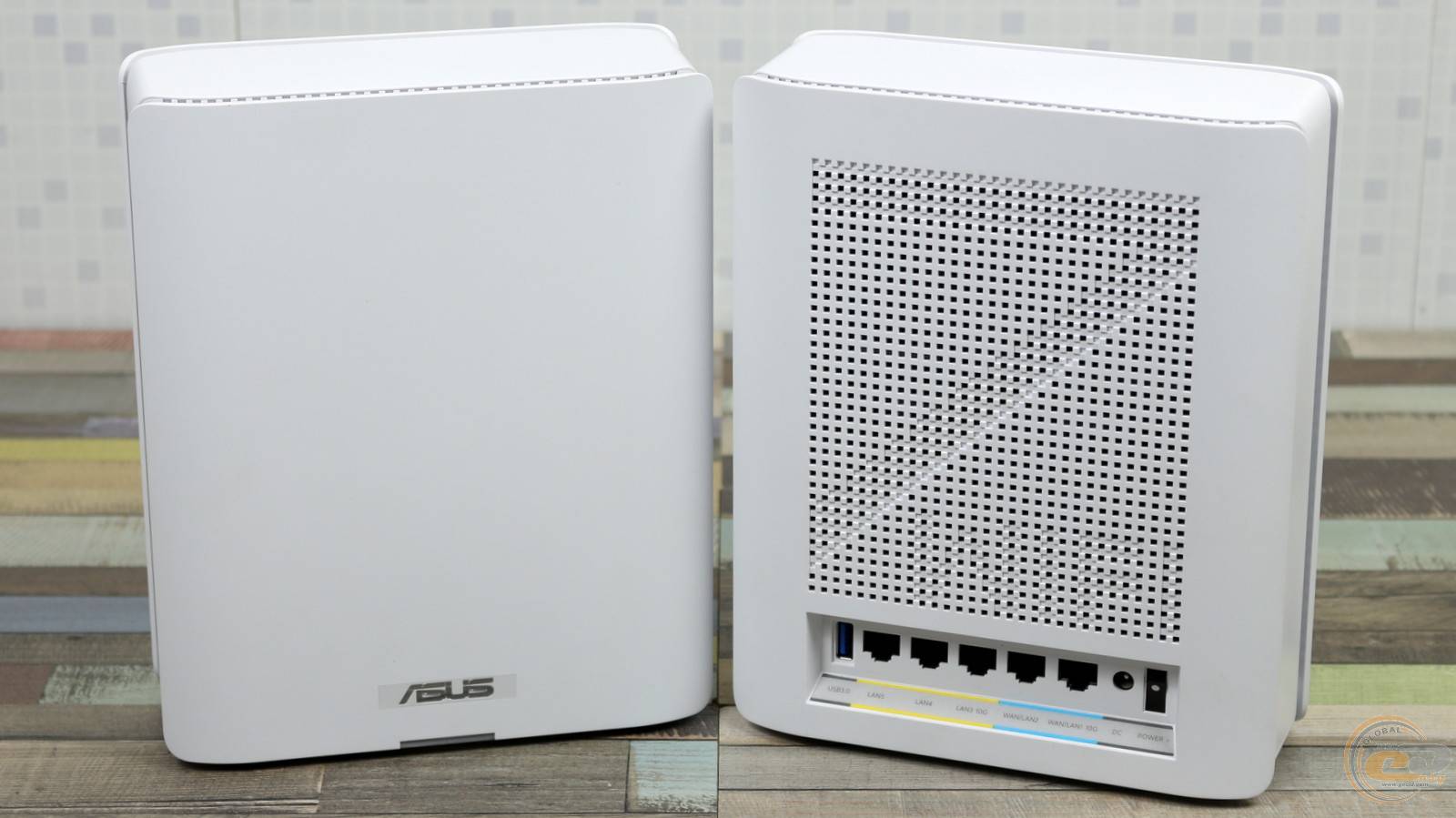

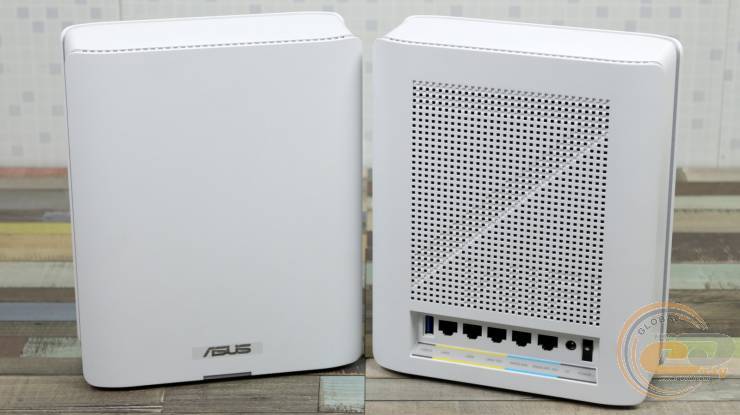

Еще одно отличие ASUS ZenWiFi BQ16 от младших решений – перфорация на тыльной стороне. Учитывая мощную аппаратную начинку, она здесь точно не лишняя. Напротив, хотелось бы даже больше отверстий, но, похоже, разработчики искали баланс между функциональностью и дизайном.

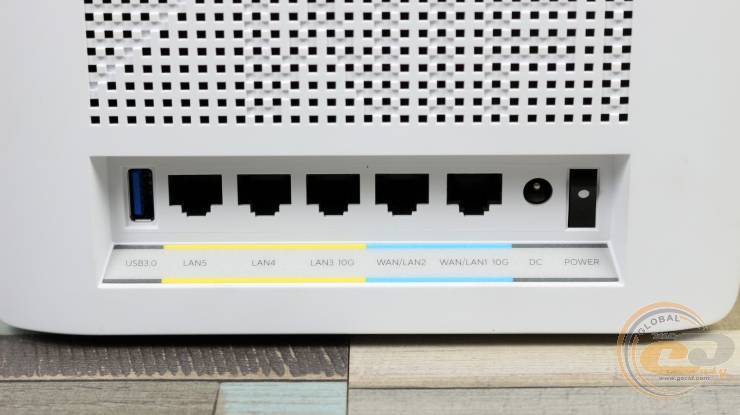

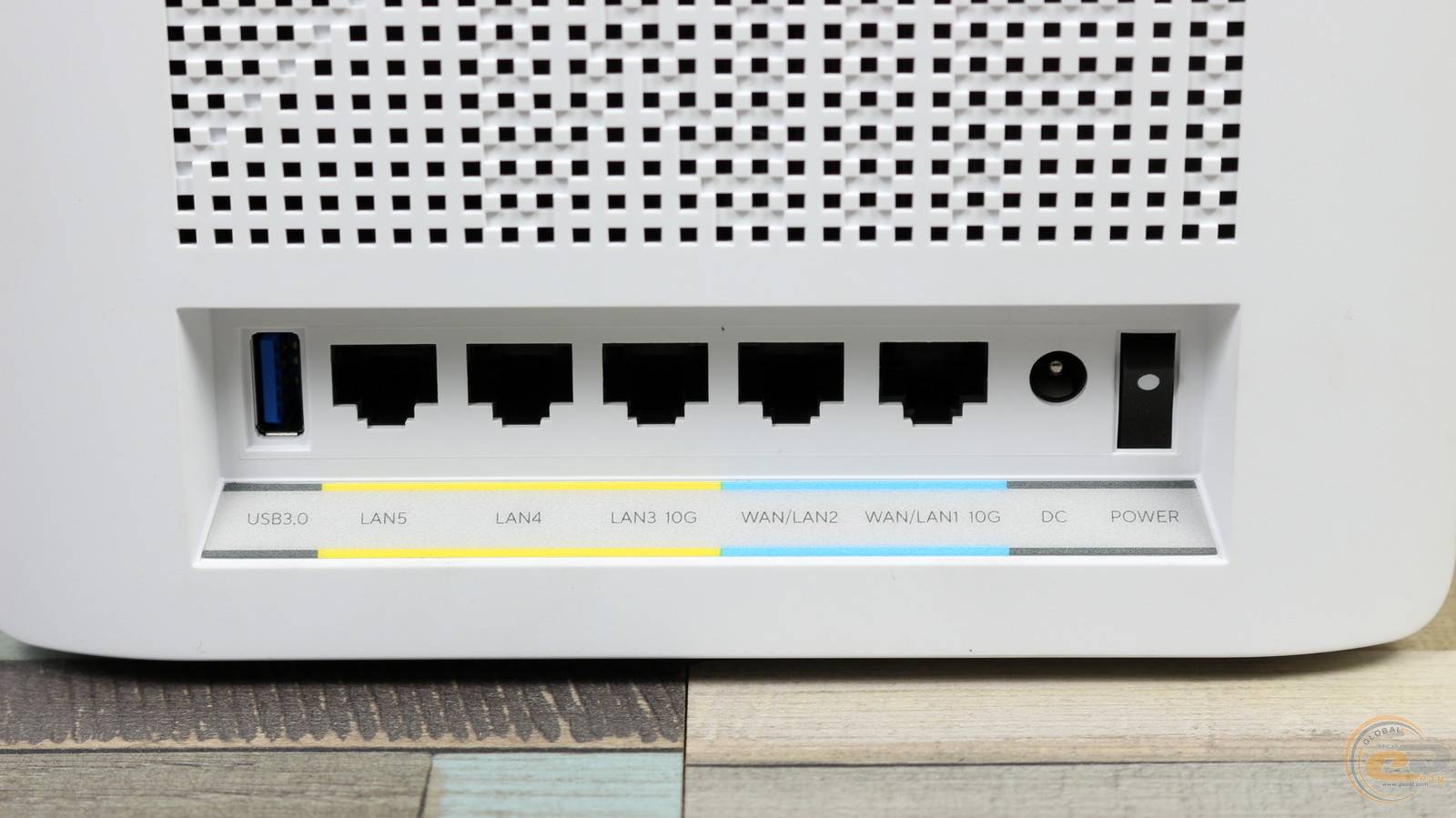

В нижней части устройства, в специальной нише, расположены следующие элементы: порт USB 3.0, три порта LAN обозначены желтым цветом, два порта WAN/LAN с синими этикетками, разъем питания и кнопка включения. Отметка “10G” стоит возле одного WAN/LAN и еще одного LAN, обладающего пропускной способностью 10 Гбит/с. Все остальные сетевые порты гигабитные.

Наличие такого количества 10 гигабитных портов позволяет установить максимально быстрое соединение между узлами MESH-системы. В таком случае беспроводной эфир можно использовать чисто для передачи данных между клиентскими устройствами. Свободные порты, в свою очередь, пригодятся для подключения стационарных ПК или NAS-хранилищ. А порт USB 3.0 позволяет создать на основе данной MESH-системы FTP сервер, или использовать гаджет или модем в качестве резервного источника интернет-трафика.

Аппаратная платформа и функциональные возможности

Какое же аппаратное наполнение скрывает в себе ASUS ZenWiFi BQ16? Как и у трехдиапазонного ASUS ZenWiFi BT10, объем памяти здесь очень большой – 2048 МБ оперативной и 256 МБ постоянной. А частота 4-ядерного процессора даже выросла на 30% – с 2 до 2,6 ГГц. Охлаждается он радиатором, покрытым новоуглеродным слоем. Стабильное покрытие во всех направлениях и отсутствие «мертвых зон» обеспечивают целых 12 внутренних антенн и 16 мощных интерфейсных модулей.

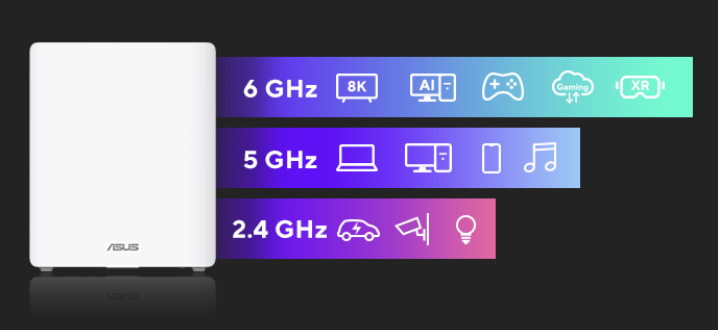

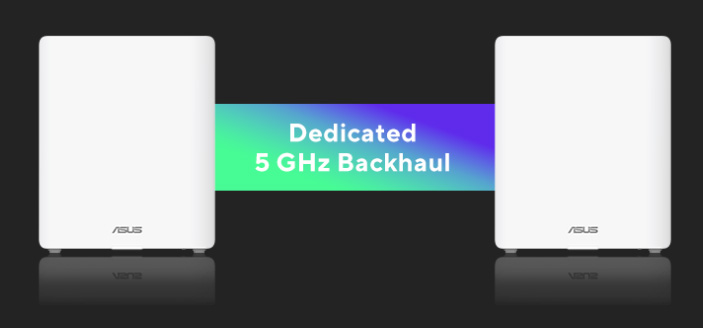

Поскольку имеется четыре частотных диапазона, три из них можно использовать для обслуживания клиентских устройств, тогда как дополнительный 5-ГГц диапазон идеально подходит для организации беспроводного соединения между узлами.

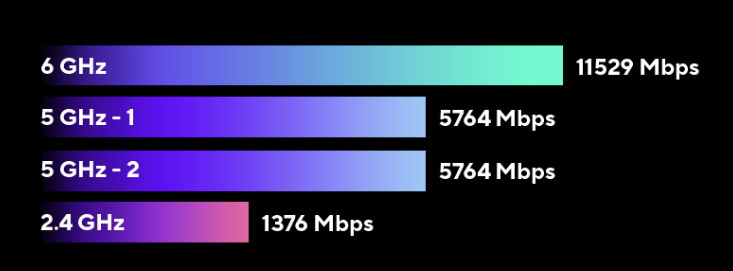

Кстати, во всех четырех диапазонах достигаются максимально высокие скорости. Использование современного стандарта Wi-Fi 7 (802.11be) при 2,4 ГГц позволяет достигнуть до 1376 Мбит/с (MIMO 4х4), в каждом из 5-ГГц диапазонов - 5764 Мбит/с (4х4), а при 6 ГГц - 11529 Мбит/с. Суммарно получаем 24 433 Мбит/с, что соответствует классу устройства BE25000.

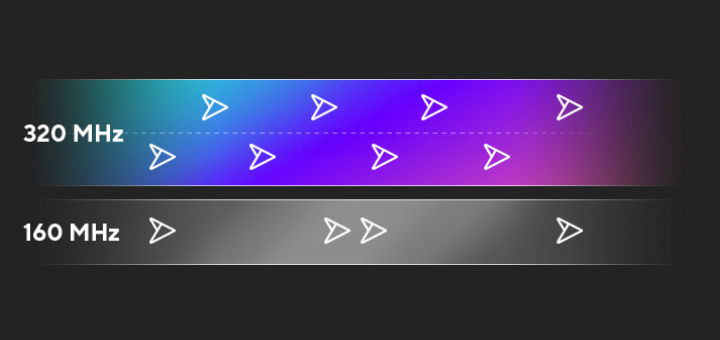

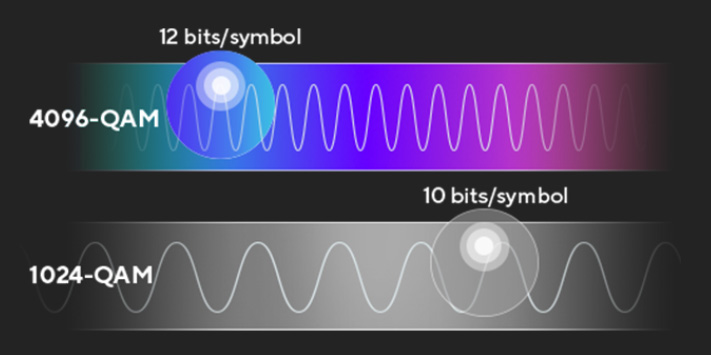

Такие высокие показатели стали возможными, в частности благодаря использованию 320-МГц каналов в диапазоне 6 ГГц и модуляции 4K-QAM.

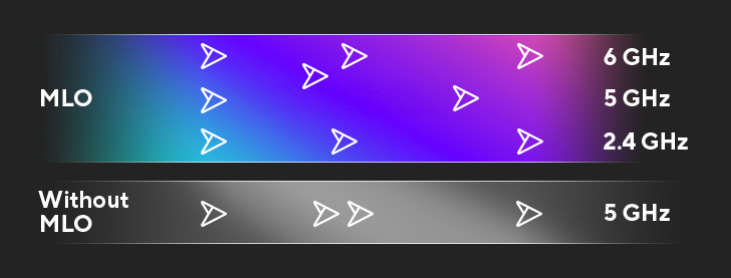

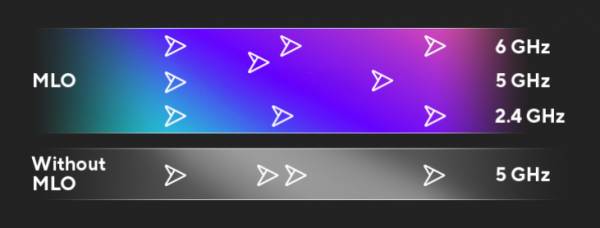

Кроме того, Wi-Fi 7 привнес возможность объединять три частотных диапазона в один благодаря технологии MLO, чего не было в предыдущих стандартах.

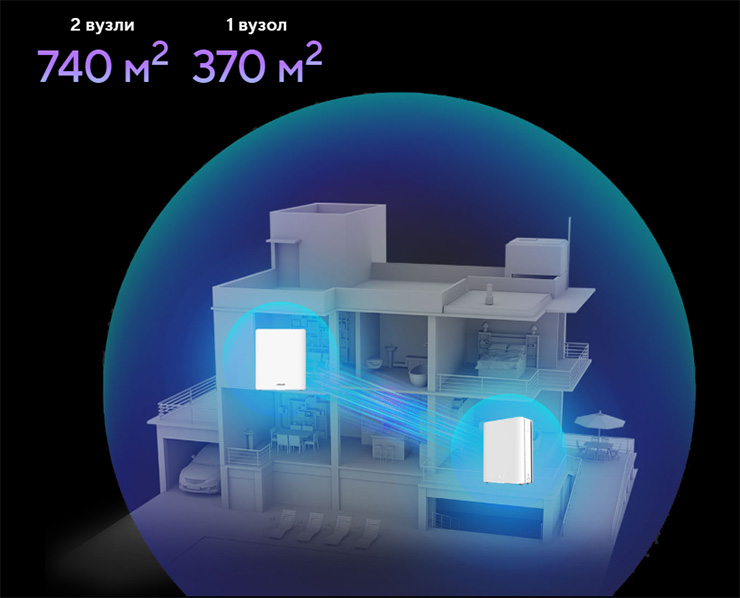

Если же говорить о преимуществах набора ASUS ZenWiFi BQ16, то два узла позволяют покрыть площадь до 740 м², в то время как одинарный – до 370 м². Для сравнения, в случае с топовым трехдиапазонным ASUS ZenWiFi BT10 этот показатель составляет соответственно 550 и 225 м², то есть на 35% меньше.

К тому же, благодаря технологии ASUS AiMesh новые узлы можно с легкостью добавить в существующую сеть. При этом переключение клиентов между ними будет происходить автоматически и незаметно.

Кроме того, тестируемая MESH-система имеет и другие преимущества. Вот некоторые из них:

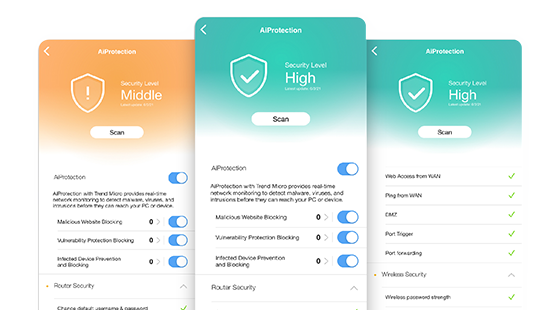

• комплексная трехуровневая защита коммерческого класса ASUS AiProtection Pro в режиме 24/7 с простой настройкой;

• мастер ASUS Smart Home Master, упрощающий создание отдельных сетей (SSID) и подключение к ним, а также помогающий реализовать родительский контроль;

• поддержка различных VPN-протоколов, включая WireGuard;

• расширенный родительский контроль, включающий в себя панель мониторинга, детские профили, гибкую планировку времени и фильтрацию содержимого;

• возможность настройки параметров с помощью приложения ASUS Router, доступного для Android и iOS.

Настройка

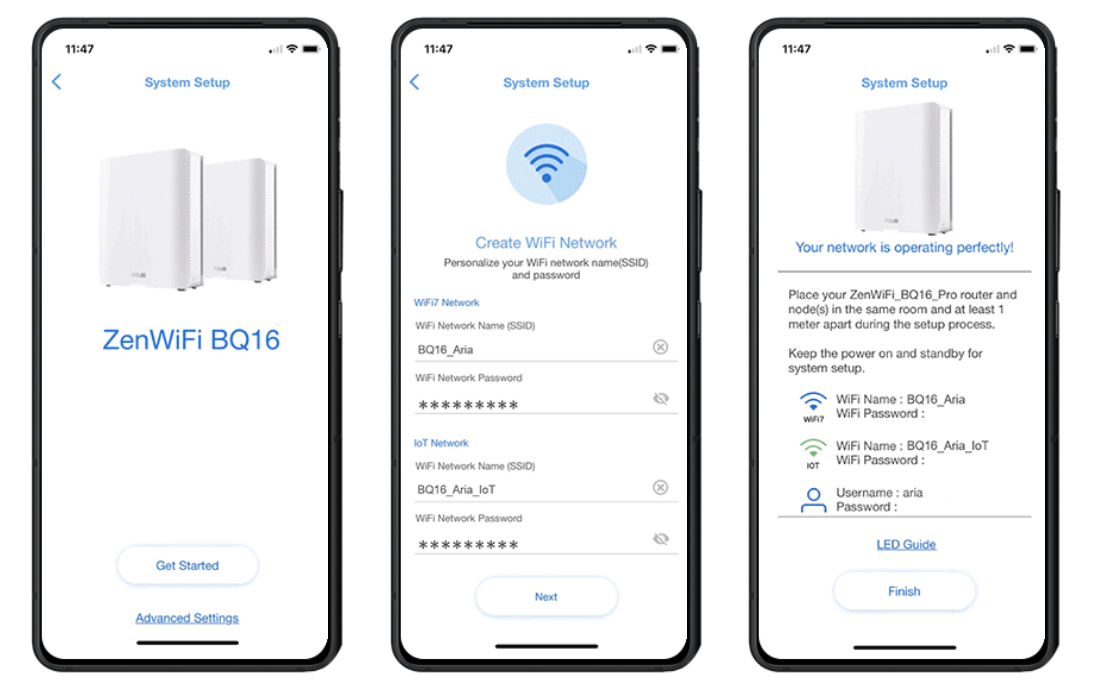

На момент настройки узлы системы советуют расположить на расстоянии не менее 1 метра друг от друга и подключить к питанию. Прежде чем начать настройку, не забудьте подсоединить кабель, передающий трафик от провайдера, к устройству с наклейкой «Main Unit». Он будет играть роль роутера, в то время как другой станет вспомогательным узлом сети.

Для изменения параметров системы MESH следует в веб-браузере перейти по адресу http://www.asusrouter.com/. При первом входе появляется немало возможностей: изменить язык интерфейса, логин и пароль для входа в настройки, ввести данные проводной сети или выбрать автоматическое получение параметров, задать название и пароль беспроводной сети или создать четыре отдельных для каждого из частотных диапазонов. Кроме того, сразу же предлагается создать беспроводную сеть IoT для устройств, не имеющих поддержки Wi-Fi 7.

После этого функция AiMesh поможет найти все узлы данной сети. Также для этой цели можно использовать вышеупомянутое приложение ASUS Router.

После данных шагов уже привычный веб-интерфейс открывает доступ к настройке главных и дополнительных сетей, функций безопасности AiProtection, родительского контроля, QoS, USB, VPN, брандмауэра и многого другого. Также здесь предусмотрен мониторинг использования сетевых портов и загруженности процессорных ядер и оперативной памяти. Конечно, на месте и украинская локализация.

Тестирование

MESH-система ASUS ZenWiFi BQ16 тестировалась разными методами передачи данных, при этом соблюдались следующие условия:

• тестирование MESH-устройств происходило на расстоянии не менее 3 метров;
• пропускная способность канала Wi-Fi замерялась на частотах 2,4, 5 и 6 ГГц;
• пропускная способность проводного сегмента измерялась в условиях неэкранированного витой пары;
• для тестирования использовался Wi-Fi адаптер стандарта Wi-Fi 7 ASUS PCE-BE92BT и материнская плата ASUS TUF GAMING Z890-PLUS WIFI.

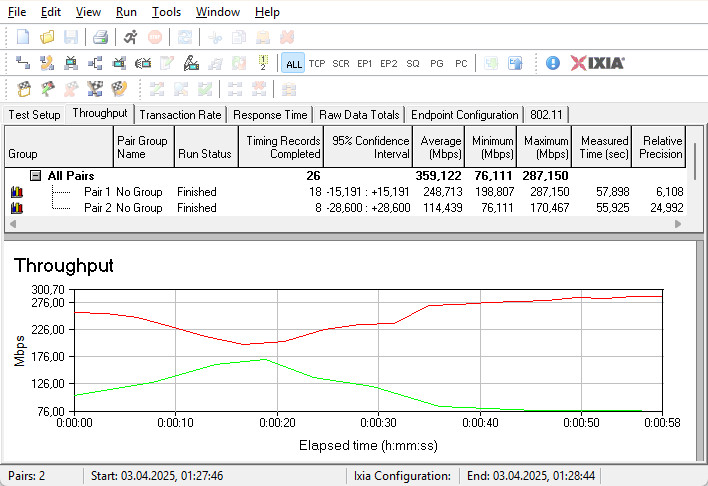

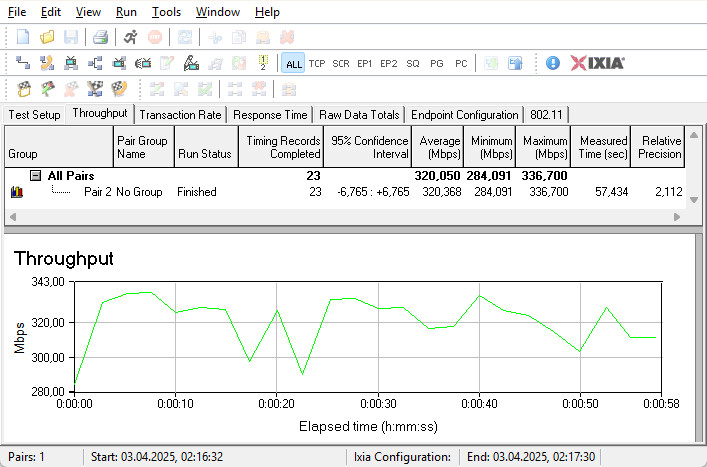

Сравнительное тестирование работоспособности на частоте 2,4 ГГц

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

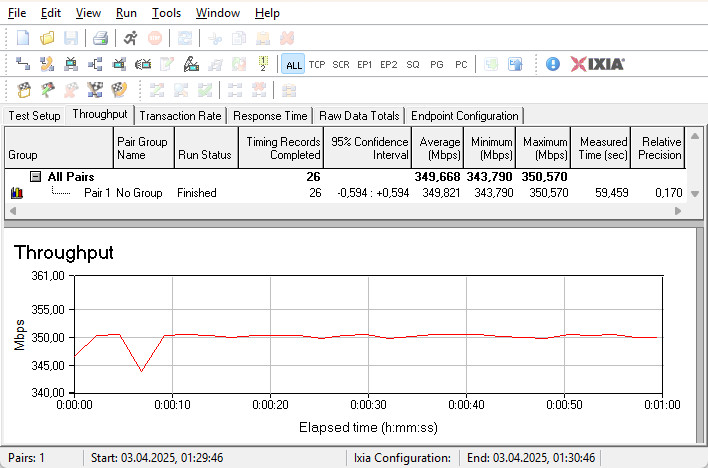

Сумма средних скоростей в двум направлениях в 2,4-ГГц диапазоне достигает почти 360 Мбит/с, что является очень хорошим показателем. При передаче данных в одном направлении имеем также достойные результаты – в среднем мы получили 320-350 Мбит/с.

Сравнительное тестирование работоспособности на частоте 5 ГГц

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

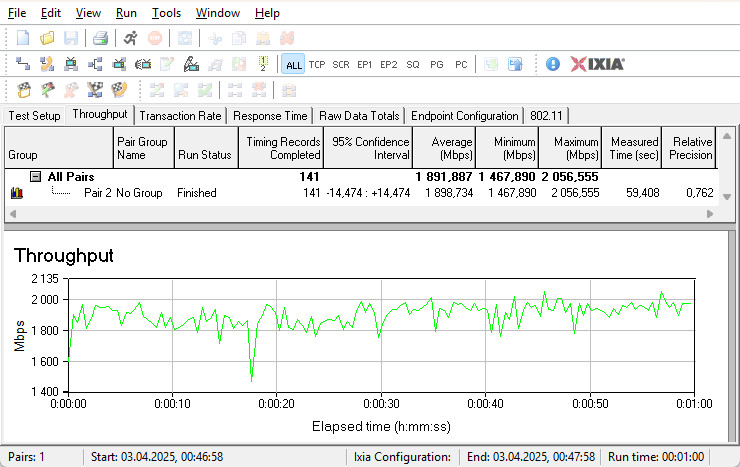

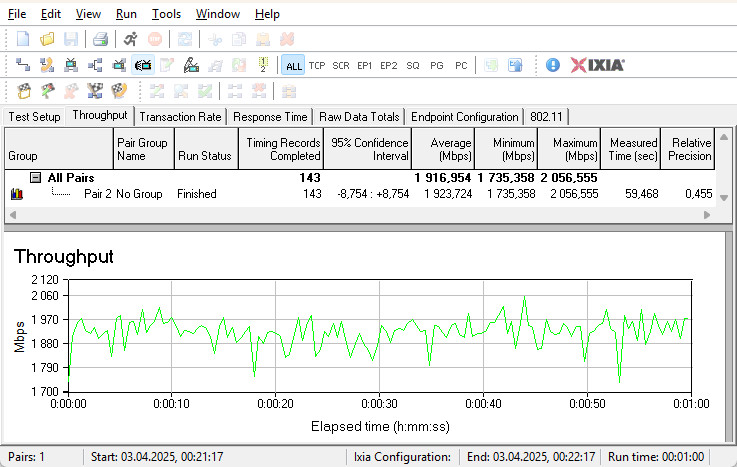

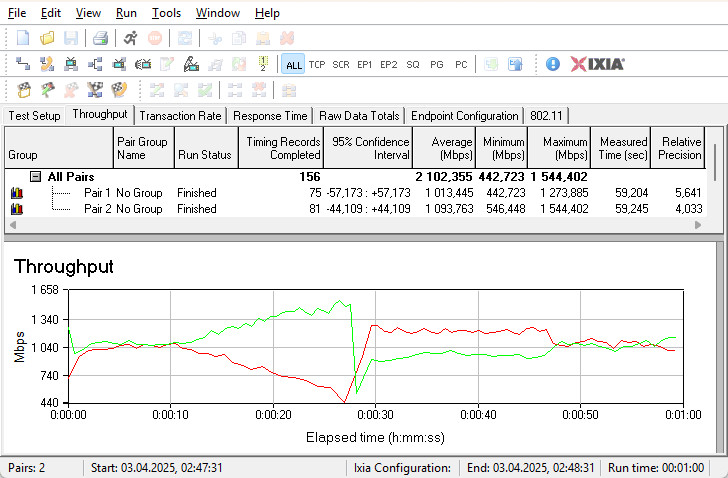

А вот в более производительном диапазоне 5 ГГц сумма средних скоростей в обоих направлениях превышает 2,1 Гбит/с, что является отличным показателем. В одном направлении полученные значения очень похожие – 1,9-2,2 Гбит/с.

Сравнительное тестирование работоспособности на частоте 6 ГГц

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

Кстати, в топовом диапазоне 6 ГГц результаты очень близкие – имеем в среднем те же 2,1 Гбит/с в двух направлениях и до 2,2 Гбит/с в одном.

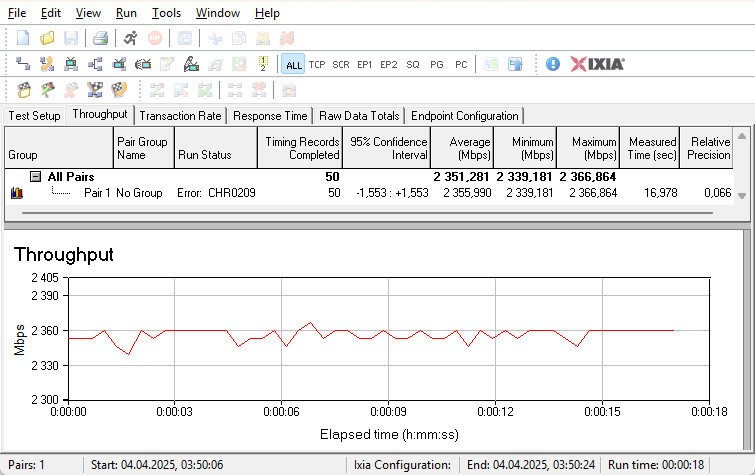

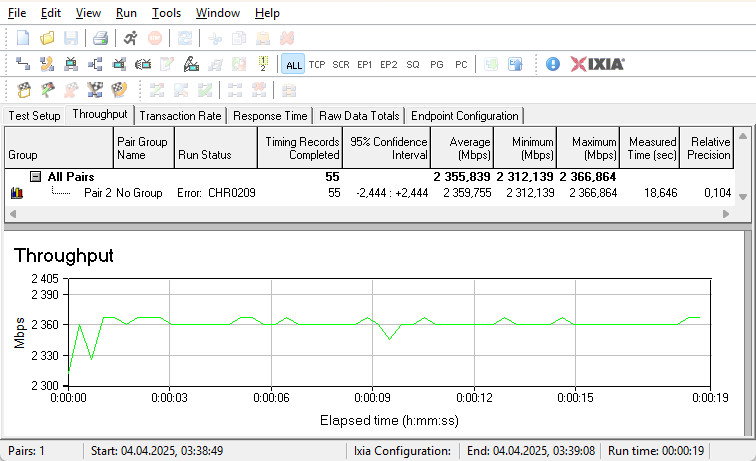

Сравнительное тестирование скорости прохождения пакетов по LAN-интерфейсу до другого LAN-клиента

Поток данных в обоих направлениях

Поток данных от маршрутизатора к клиенту

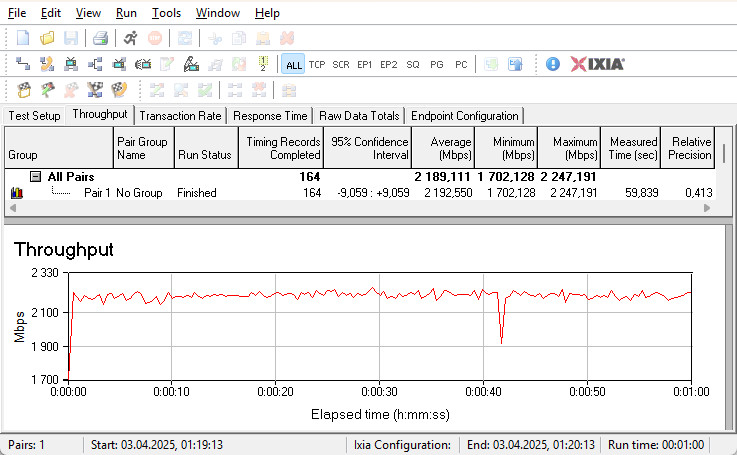

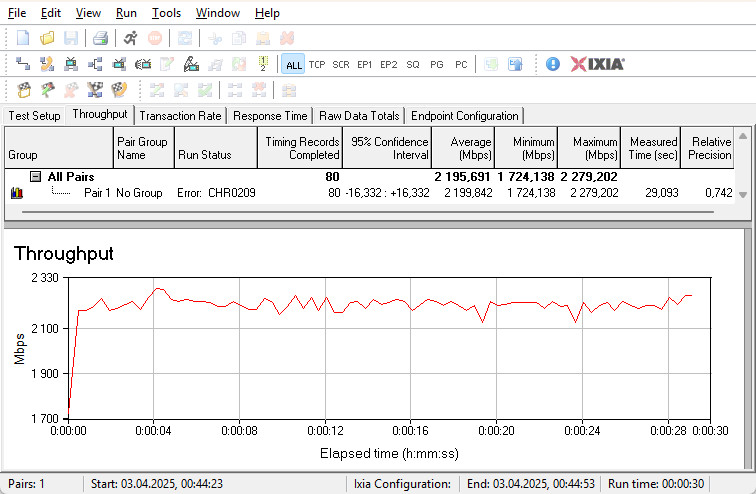

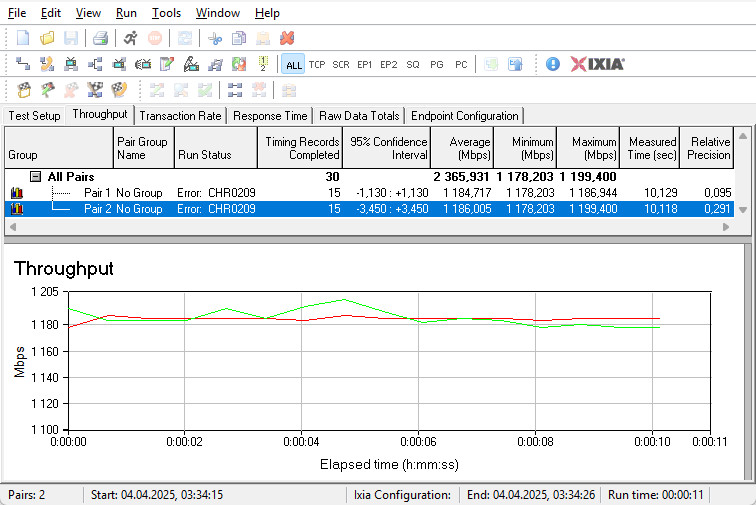

Поскольку в нашем распоряжении был 2,5-гигабитный интернет-канал, то при тестировании LAN-интерфейсов мы получили в среднем 2,3 Гбит/с в две стороны и до 2,4 Гбит/с в одну – вполне ожидаемые и хорошие показатели.

Сравнительное тестирование скорости прохождения пакетов через NAT-службу маршрутизатора

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Производитель не указывает тип реализации NAT-службы (аппаратная или программная). Сумма средних скоростей в двух направлениях и максимальная скорость в одном составляли почти 2,4 Гбит/с. Поэтому падение скорости по сравнению с передачей данных по LAN-интерфейсу минимальное.

Сравнительное тестирование скорости чтения/записи файлов с помощью SAMBA-клиента на подключенный по USB 3.0 внешний SSD

Чтение с подключенного накопителя

Запись на подключенный накопитель

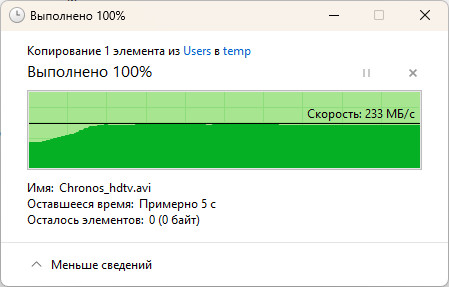

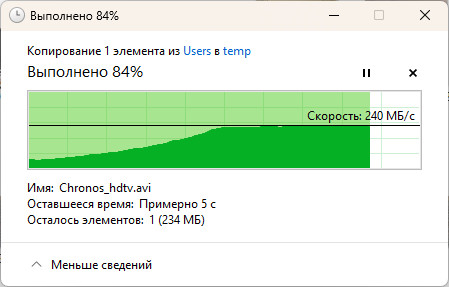

Предыдущие результаты хорошие, но они, честно говоря, и были ожидаемыми. А вот что нас действительно удивило, это скорость передачи порта USB 3.0. Так, при чтении и записи мы получили значение до 233-240 МБ/с. До сих пор даже топовые роутеры демонстрировали скорость около 120 МБ/с, а здесь имеем вдвое большие показатели. А их будет точно более чем достаточно для комфортной работы с FTP-сервером или любых других задач.

Энергопотребление

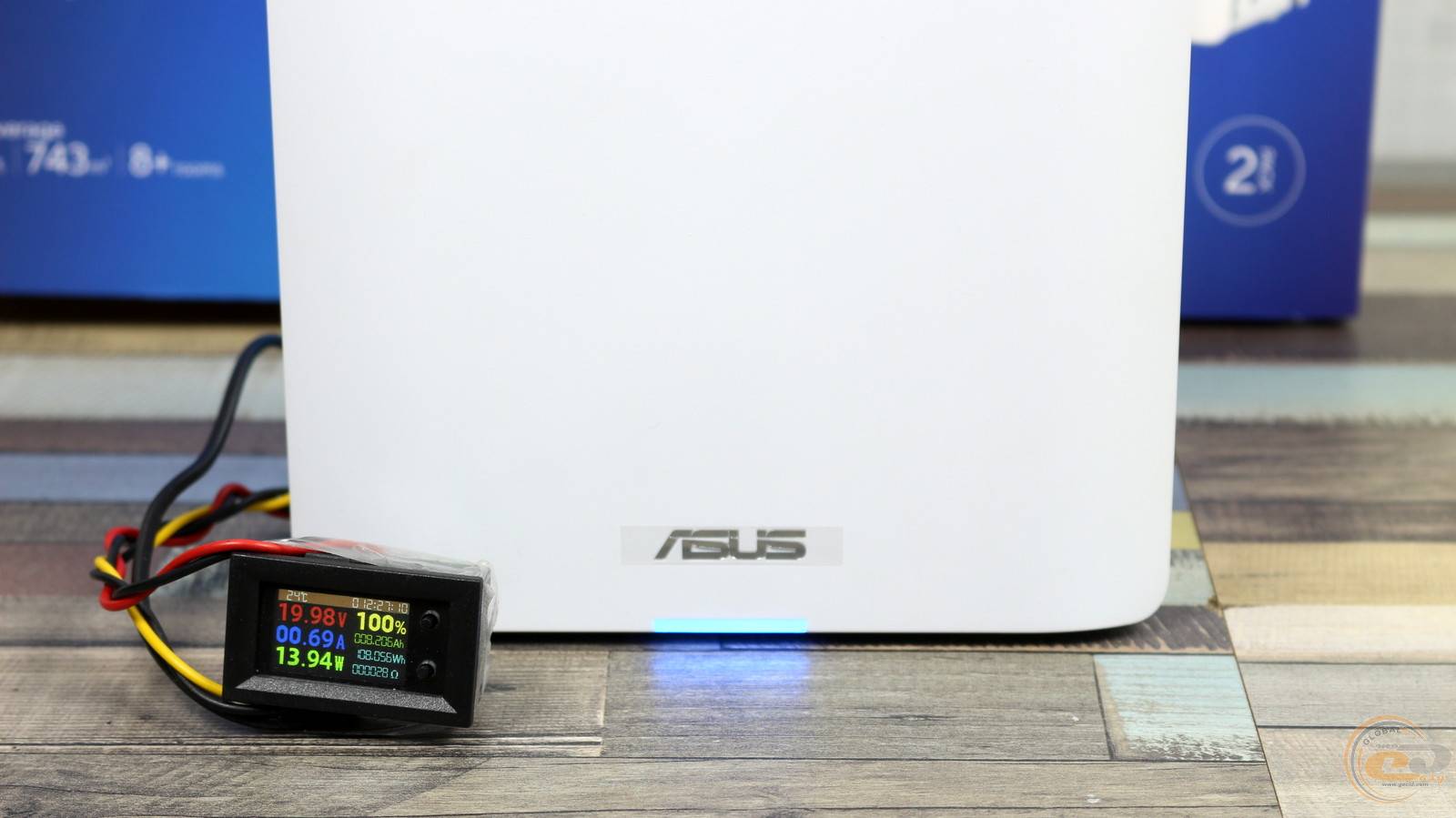

В режиме простоя один узел ASUS ZenWiFi BQ16 потребляет от 8 до 10,5 Вт. А при передаче данных по Wi-Fi на максимальной скорости данный показатель возрастает почти до 14 Вт. Что ж, такие высокие значения вполне закономерные, учитывая мощное аппаратное оснащение устройства.

Итоги

Хотя внешний вид MESH-системы ASUS ZenWiFi BQ16 напоминает более доступные устройства этой линейки, на самом деле ее узлы заметно подросли в размерах и массе. Одна из причин таких изменений — размещение внутри 12 встроенных антенн. Благодаря этому значительно увеличилась площадь покрытия: до 370 м² для одного устройства и до 740 м² для двоих.

Кроме того, этот набор получил максимально возможную функциональность. Так, здесь есть четыре частотных диапазона Wi-Fi 7: три будут использоваться клиентами, тогда как по дополнительному 5-гигагерцовому может происходить обмен данными между узлами системы. Проводных портов здесь тоже немало — в каждом устройстве есть даже по два 10-гигабитных разъема. А настоящей «вишенкой на торте» стала отличная скорость USB 3.0, которая здесь вдвое выше, чем у топовых роутеров предыдущих поколений и младших представителей данной линейки.

ASUS ZenWiFi BQ16 подойдет для тех, кто хочет построить очень быструю современную сеть с максимально широкими аппаратными и программными возможностями. Конечно же, ценник на такую систему тоже соответствующий — около ₴49800 или $1190, тогда как одинарное устройство обойдется почти в 2/3 ее стоимости — ₴32000 или $760.

Преимущества

• очень высокий уровень производительности;
• поддержка стандарта Wi-Fi 7 (802.11be) и четырех частотных диапазонов;
• два 10-гигабитных и три 1-гигабитных порта Ethernet, а также USB 3.0 в каждом узле;
• очень высокая скорость передачи данных по USB 3.0 — до 240 МБ/с;
• удобный и функциональный веб-интерфейс с украинской локализацией;
• поддержка протокола IPv6;
• поддержка технологии ASUS AiMESH для удобного масштабирования сети;
• встроенный защитник ASUS AiProtection;
• расширенные функции родительского контроля;
• наличие кнопки "WPS" на каждом узле;
• для мониторинга и настройки можно использовать мобильное приложение или веб-интерфейс;
• элегантный дизайн.

Особенности:

• наличие в продаже набора из двух узлов и отдельного одинарного устройства.

Автор: Олесь Пахолок

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования MESH-систему.
