Обзор MESH-системы ASUS ZenWiFi BT10: производительный и элегантный

Хотя MESH-системы часто выглядят гораздо скромнее, чем роутеры соответствующего стандарта Wi-Fi 7, за элегантной внешностью может скрываться достаточно мощное наполнение. В этом мы уже успели убедиться на примере пары устройств данного производителя, но теперь речь пойдет о еще более производительном решении.

ASUS ZenWiFi BT10 является топовой трехдиапазонной MESH-системой: она соответствует классу BE18000, каждый из ее узлов имеет сразу пару 10-гигабитных сетевых разъемов, а внутри находится четырехъядерный процессор с частотой 2 ГГц, 2 ГБ оперативной памяти и 2 ГБ. А вот насколько высокая скорость передачи данных в беспроводных сетях, какие дополнительные функции может предложить этот набор и как его настроить – об этом и другом мы расскажем дальше.

Спецификация

Модель	ASUS ZenWiFi BT10 (W-2-PK)
Тип	Трехдиапазонная MESH-система
Класс устройства	BE18000
Стандарты беспроводной связи	802.11a/b/g/n/ac/ax/be (Wi-Fi 7)
Поддерживаемые частотные диапазоны	2,4 / 5 / 6 ГГц
Максимальная пропускная способность	600 Мбит/с (2,4 ГГц, 802.11n) 3467 Мбит/с (5 ГГц, 802.11ac) 574 Мбит/с (2,4 ГГц, 802.11ax) 4804 Мбит/с (5 ГГц, 802.11ax) 4804 Мбит/с (6 ГГц, 802.11ax)  688 Мбит/с (2,4 ГГц, 802.11be) 5764 Мбит/с (5 ГГц, 802.11be) 11529 Мбит/с (6 ГГц, 802.11be)
Антенны каждого узла	8 х внутренние
Внешние интерфейсы каждого узла	1 х 10GbE WAN/LAN 1 х 10GbE LAN 1 х 1GbE WAN/LAN 1 х USB 3.0
Процессор	4 ядра x 2,0 ГГц
Объем памяти оперативной/постоянной	2048 МБ / 256 МБ
Кнопки	Power, Reset, WPS
Защита беспроводной сети	WPA/WPA2/WPA3
Поддерживаемые протоколы	IPv4, IPv6
Блок питания	36 Вт (12 В, 3 А)
Размеры	158, х 186,5 х 71,8 мм
Масса	855 г
Гарантия	3 года
Страница устройства	ASUS ZenWiFi BT10
Сайт производителя	ASUS

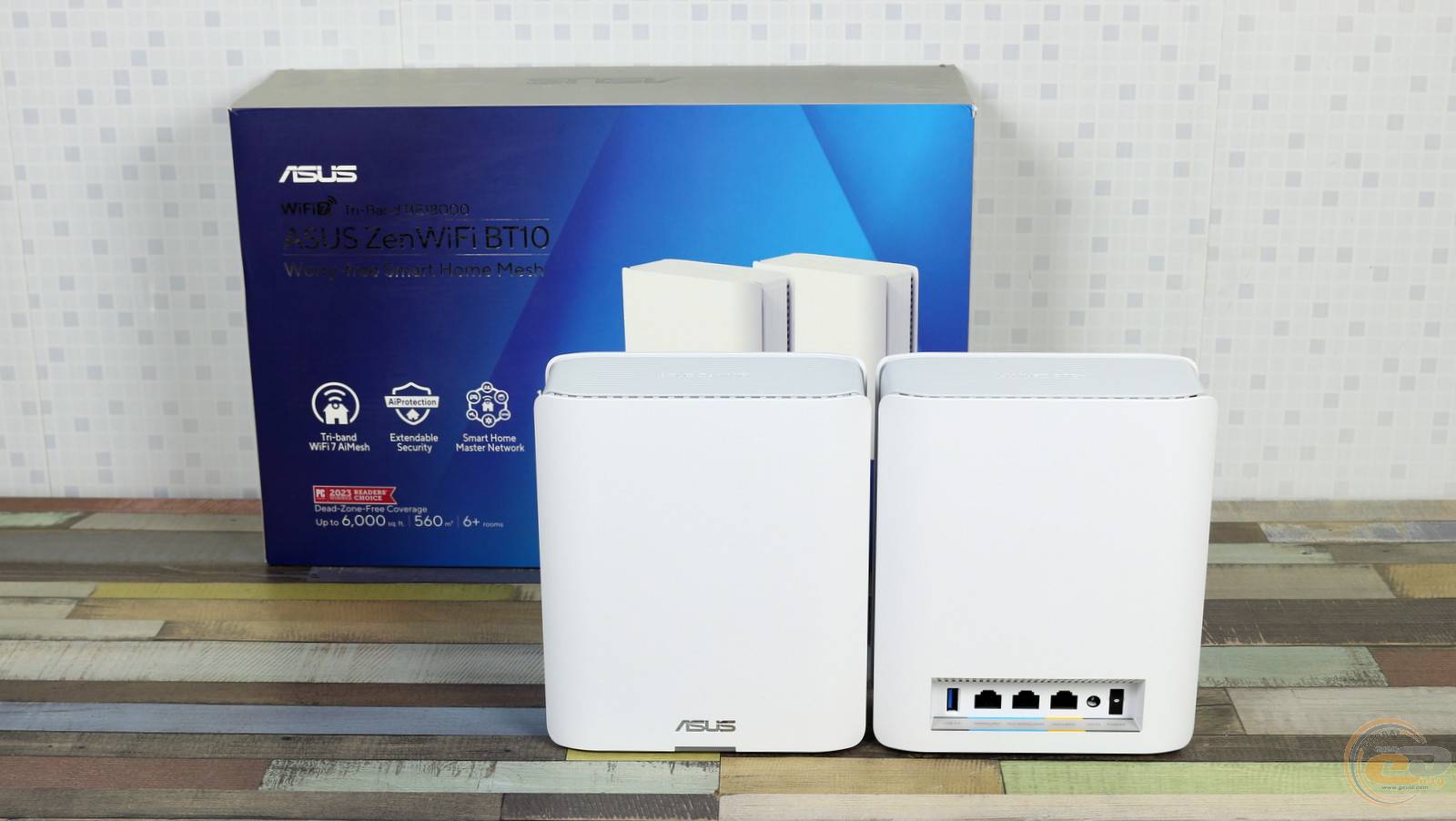

Упаковка и комплект поставки

Коробка выполнена в лучших традициях линейки ASUS ZenWiFi – она красивая и очень информативная. Единственное, для понимания написанного понадобится знание английского.

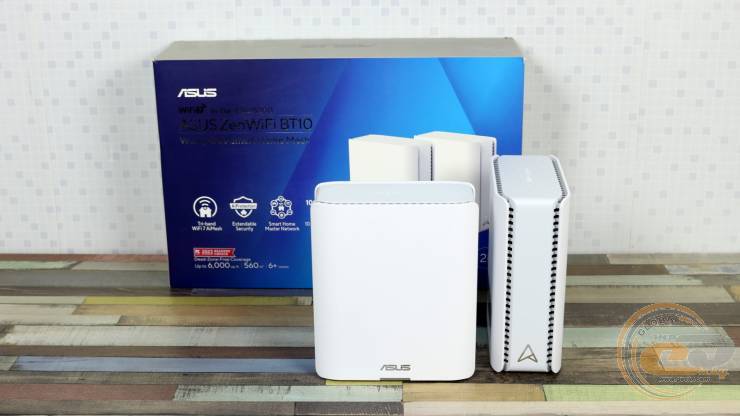

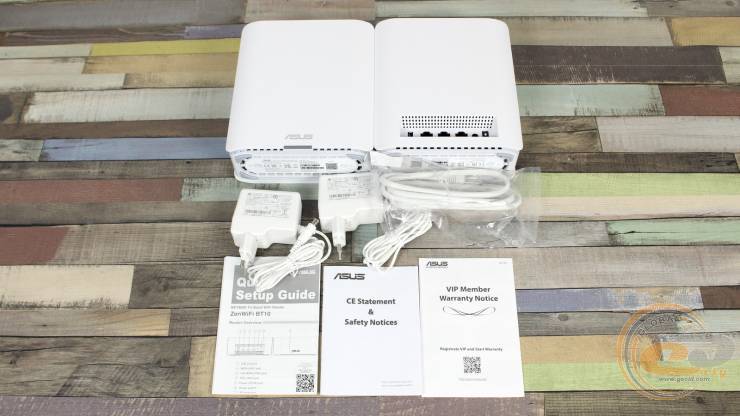

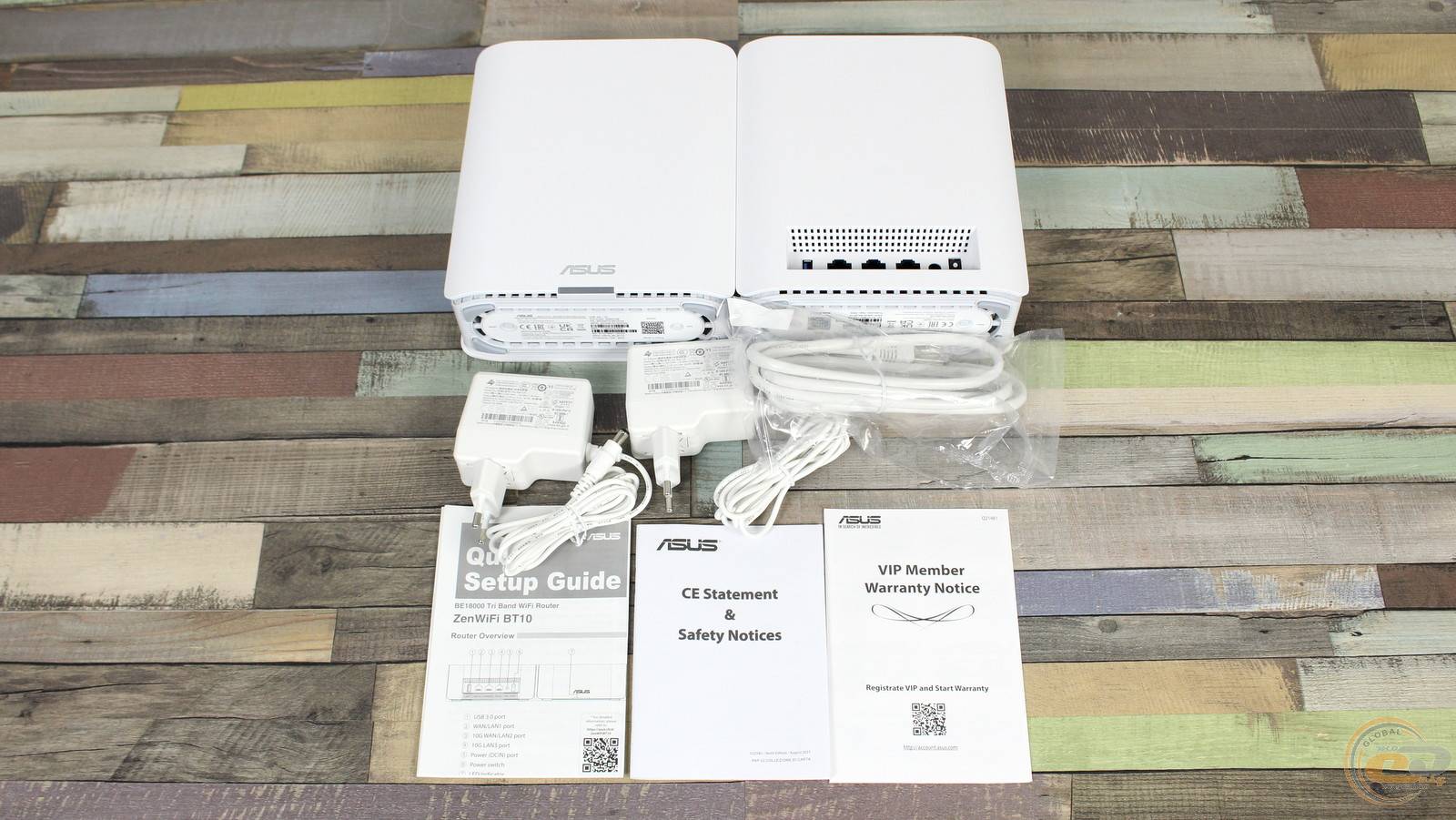

Внутри кроме двух узлов положили бумажную документацию, патч-корд и два блока питания со съемными вилками.

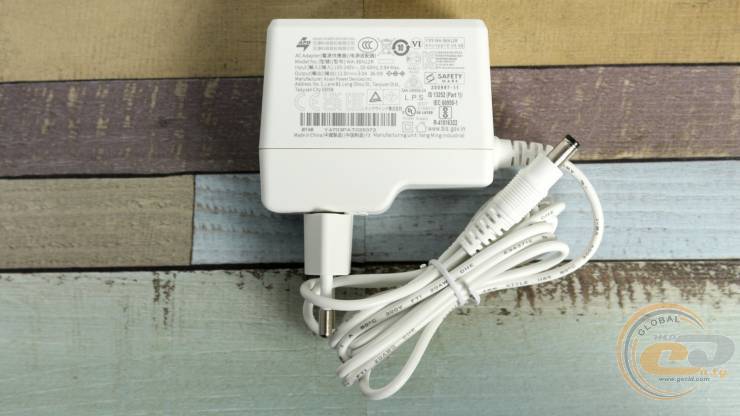

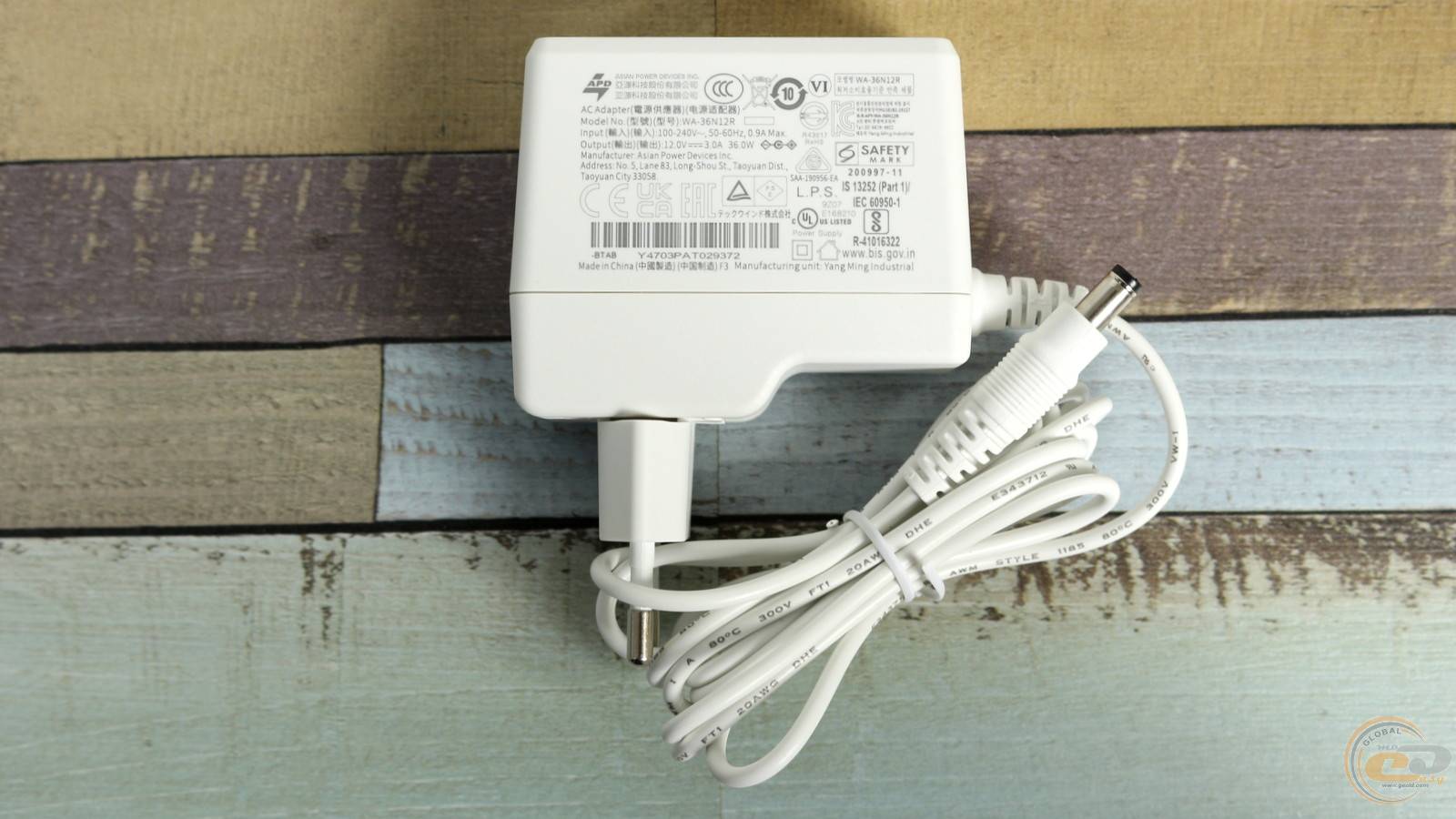

Последние, как и сама Mesh-система, выполнены в белом корпусе. Немалая мощность 36 Вт призвана обеспечить потребности высокопроизводительного внутреннего наполнения и подключенных по USB-устройств.

Кроме того, благодаря входному напряжению +12В при необходимости узлы можно запитать от павербанка или ИБП для роутеров.

Внешний вид

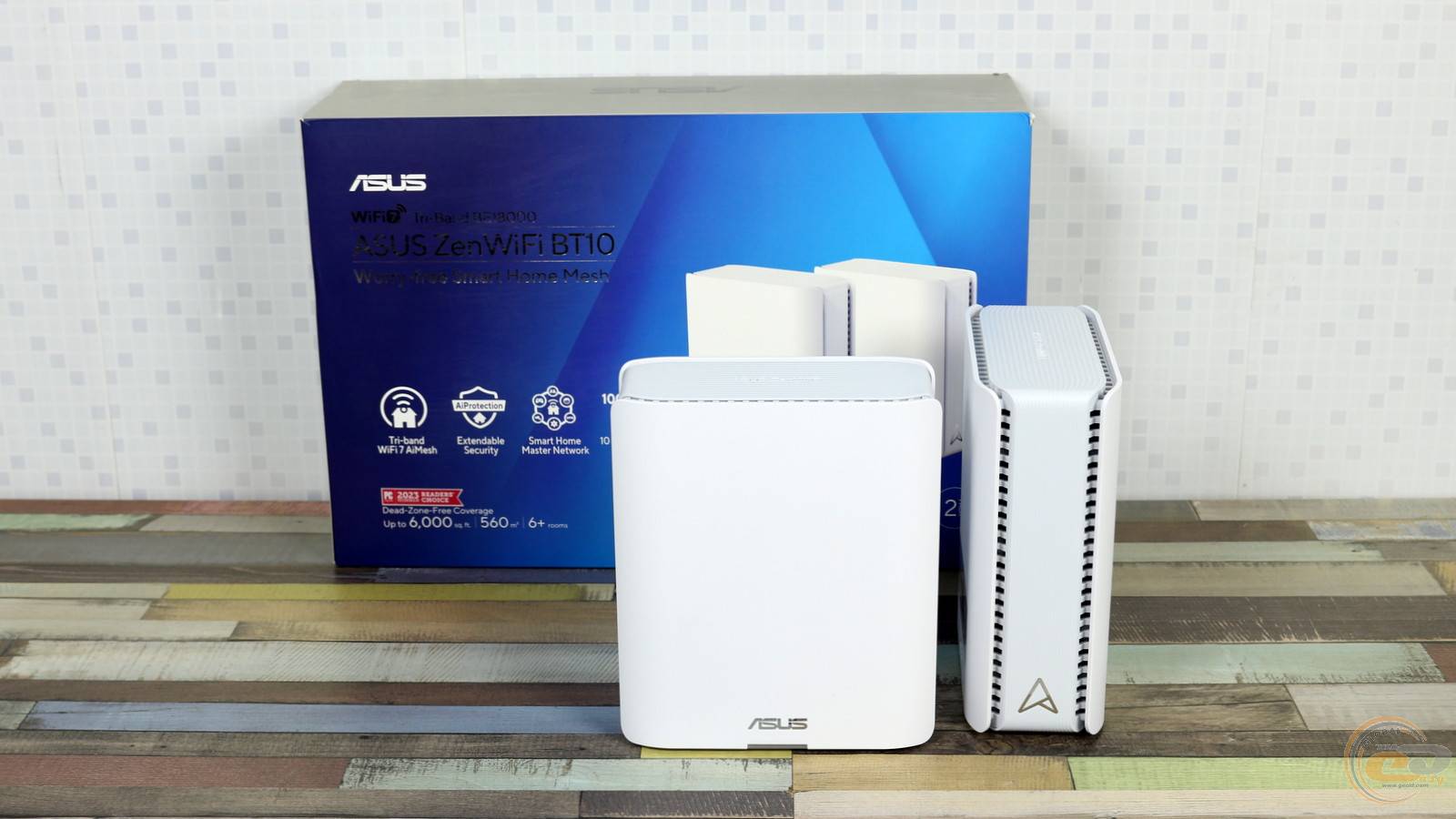

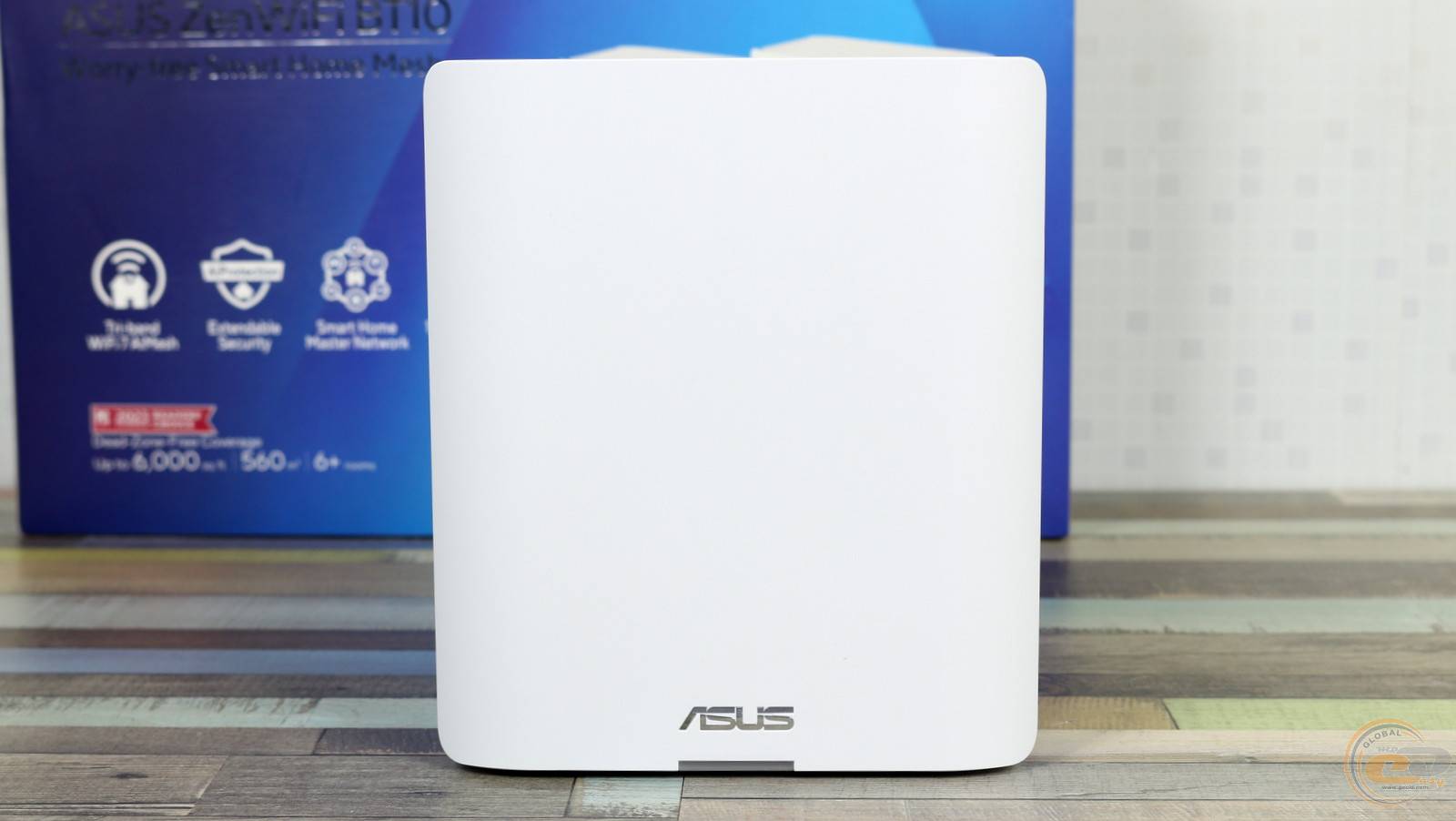

Анфас, профиль, размеры и вес составляющих MESH-системы ASUS ZenWiFi BT10 вполне аналогичны узлам тестируемой нами ранее ASUS ZenWiFi BT8. Что ж, такой симпатичный дизайн действительно достойный пример для подражания.

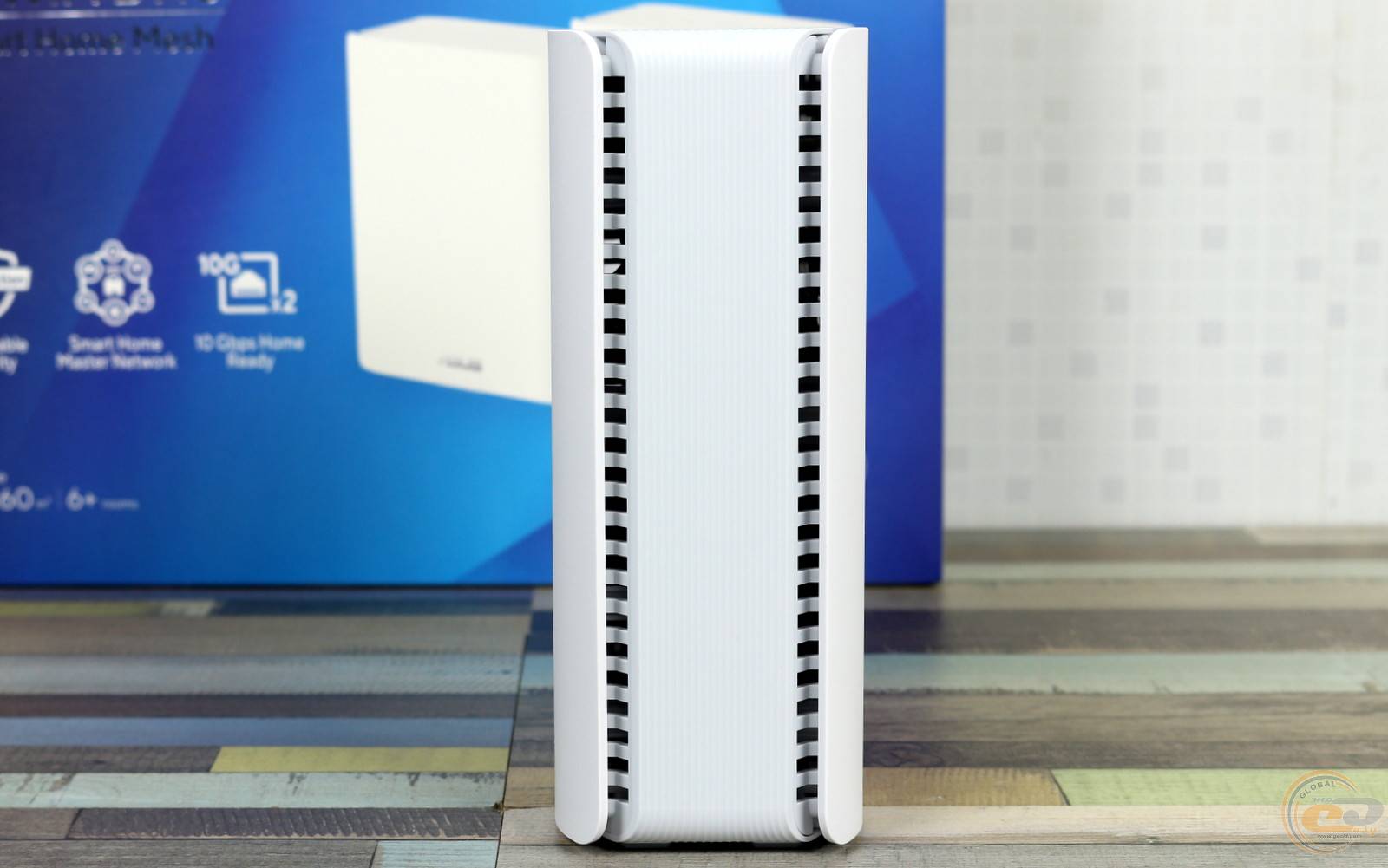

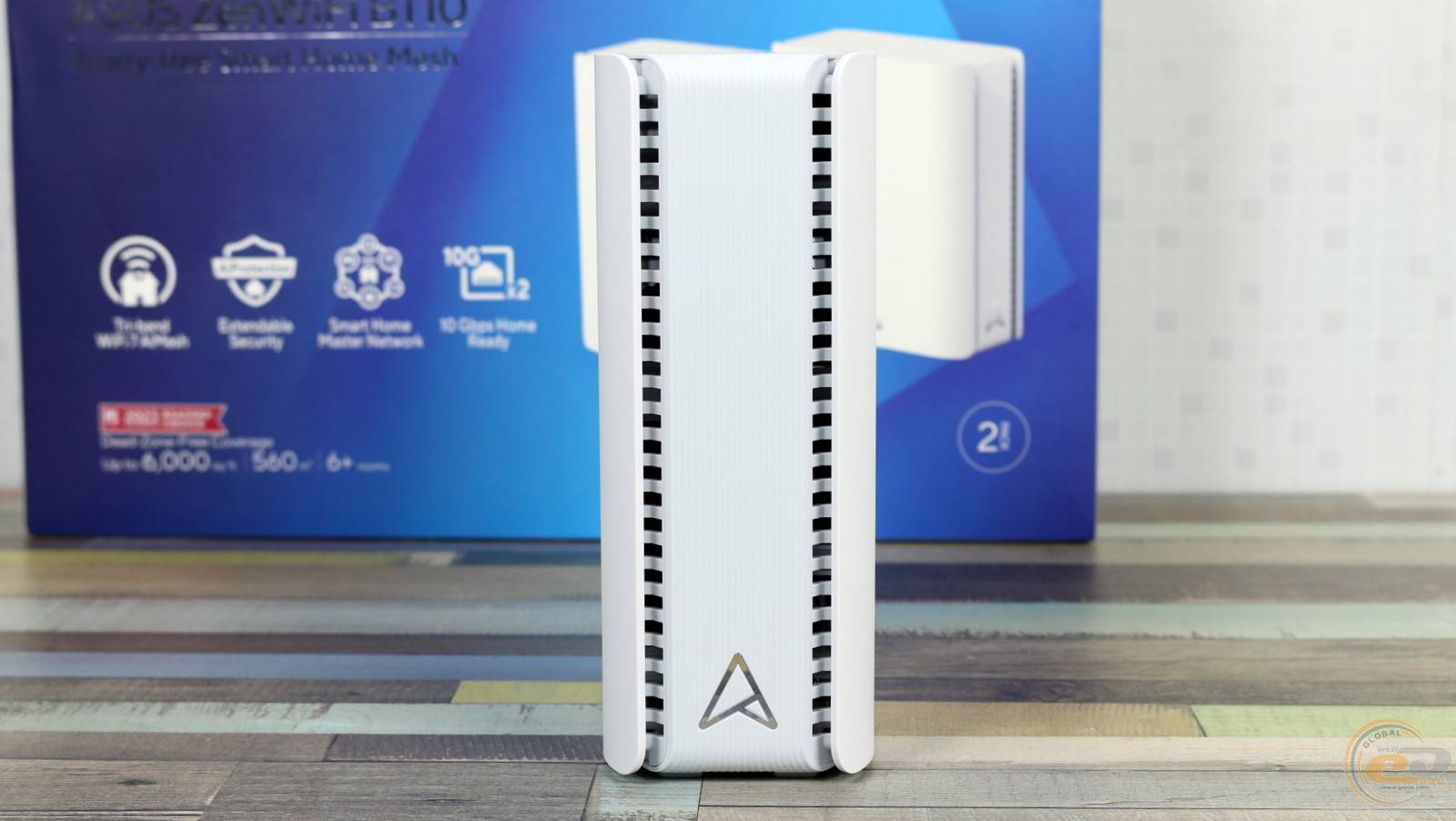

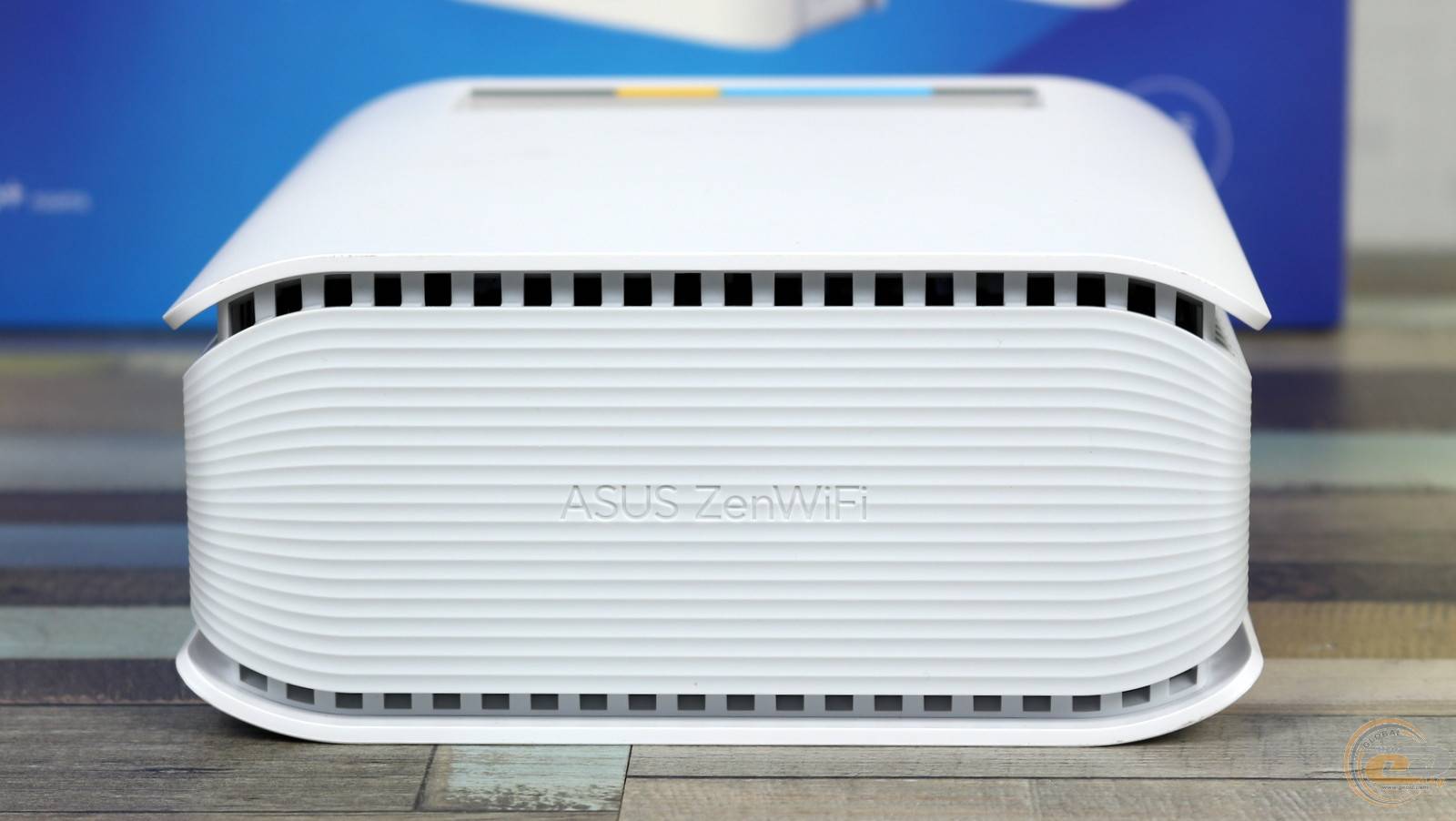

Округлые формы здесь сочетаются с двумя рядами вентиляционных отверстий по периметру корпуса. Тем не менее, учитывая мощное аппаратное наполнение, их здесь не так уж и много.

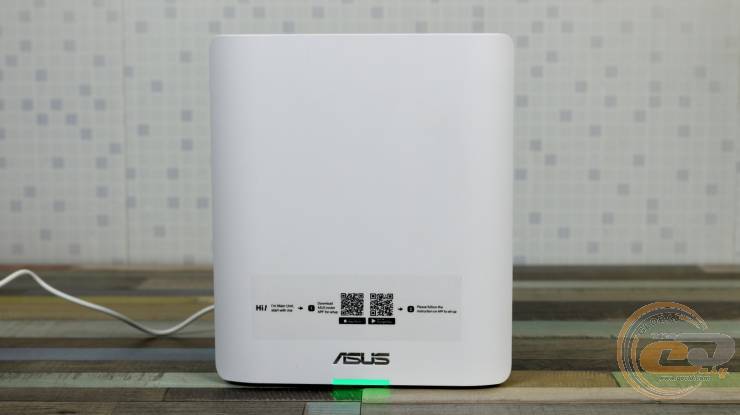

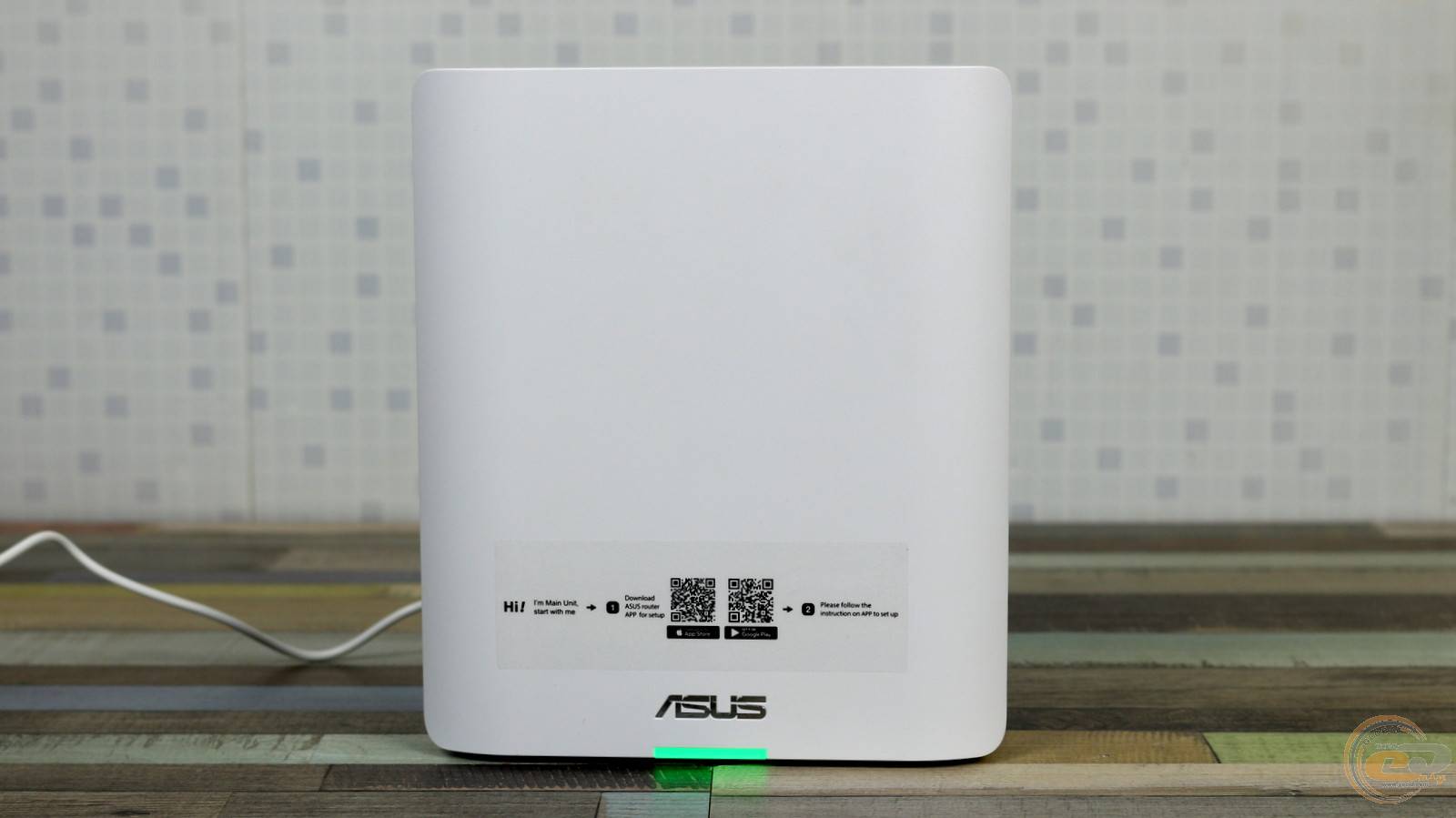

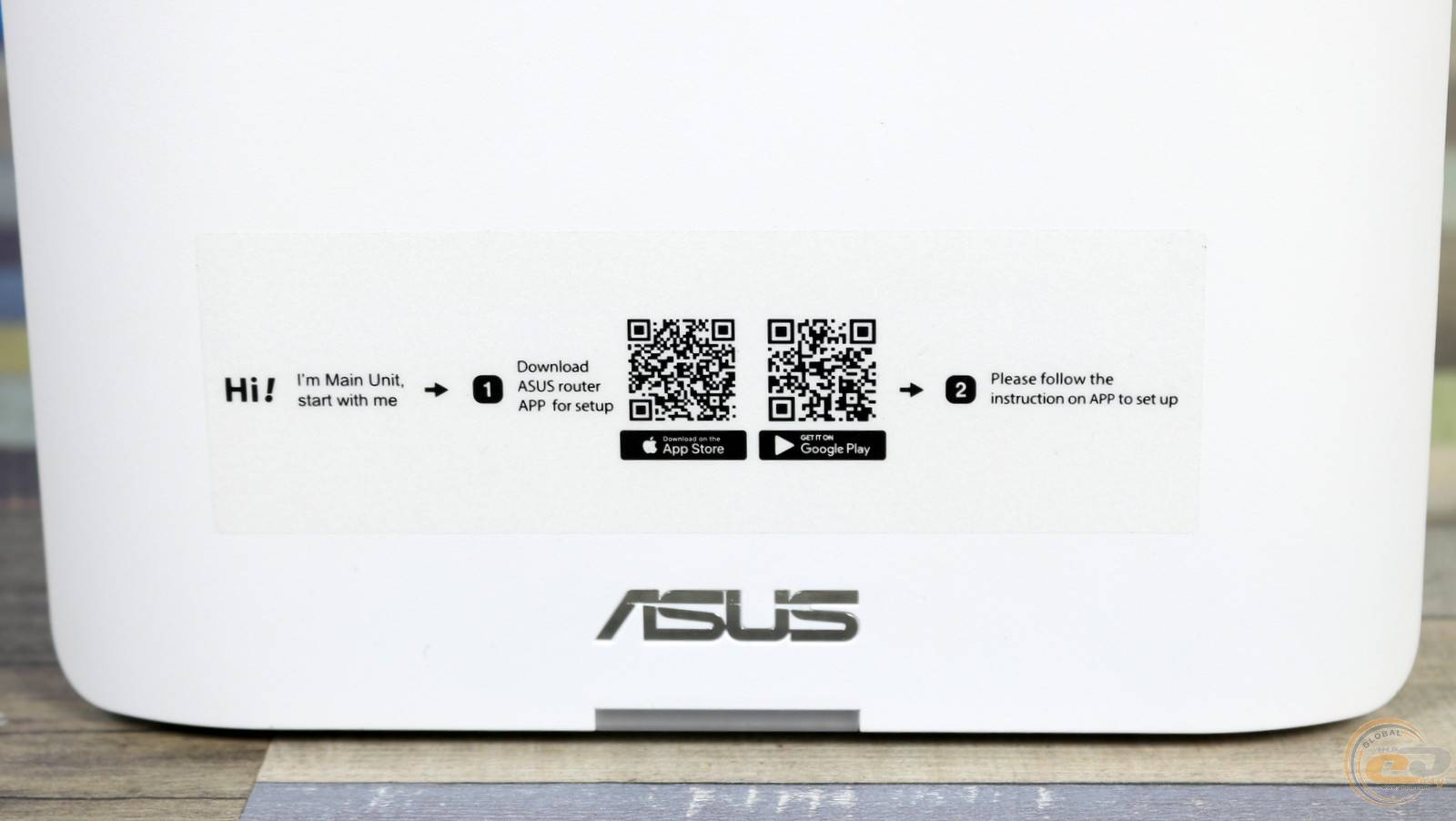

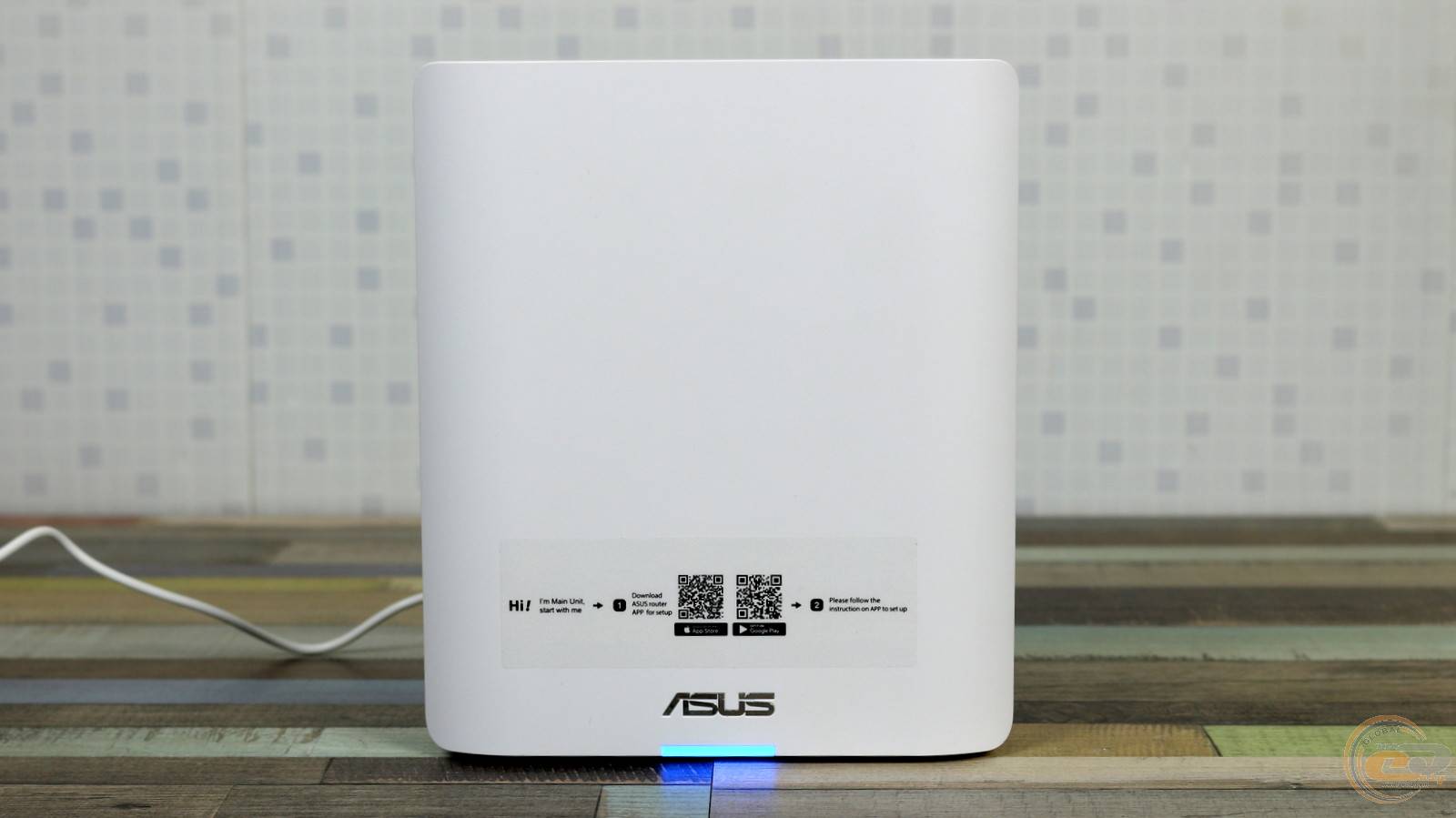

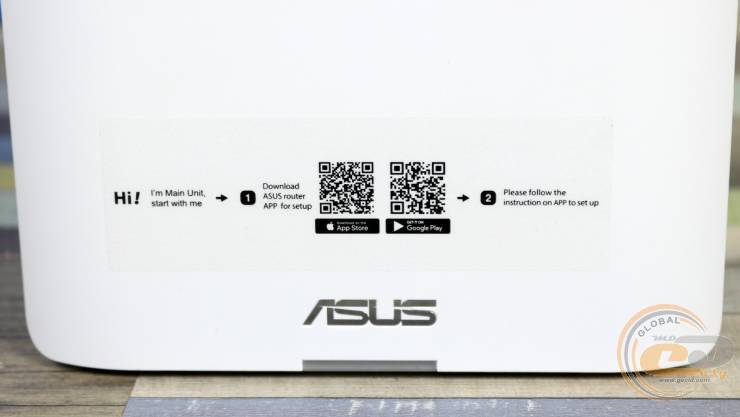

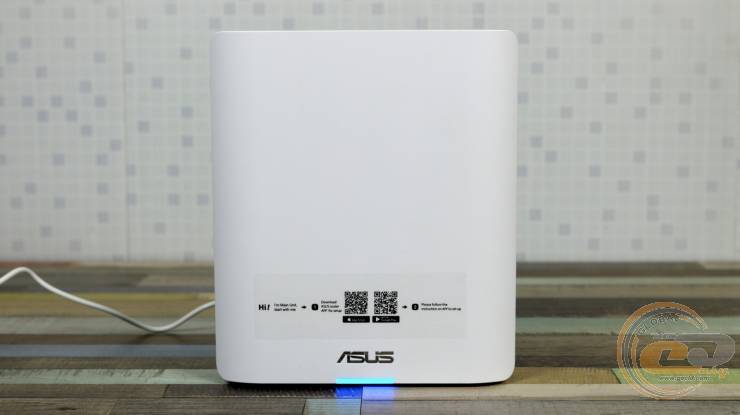

У нас в гостях снова набор из двух устройств (W-2-PK), хотя в продаже имеется сразу трио (W-3-PK), а также одинарный роутер с аналогичным названием (W-1-PK). Главный узел получил соответствующую отметку с двумя QR-кодами, направляющими пользователя на страницы загрузки приложения ASUS Router для Android- и iOS-гаджетов. В остальном отличий между составляющими системы нет.

Каждый узел ASUS ZenWiFi BT10 получил светодиодный индикатор. Он в свою очередь информирует о готовности к настройкам (зеленый мигающий), нормальной работе (зеленый), слабом сигнале с главным роутером (желтый) или отсутствии интернет-соединения или соединении с главным устройством (красный).

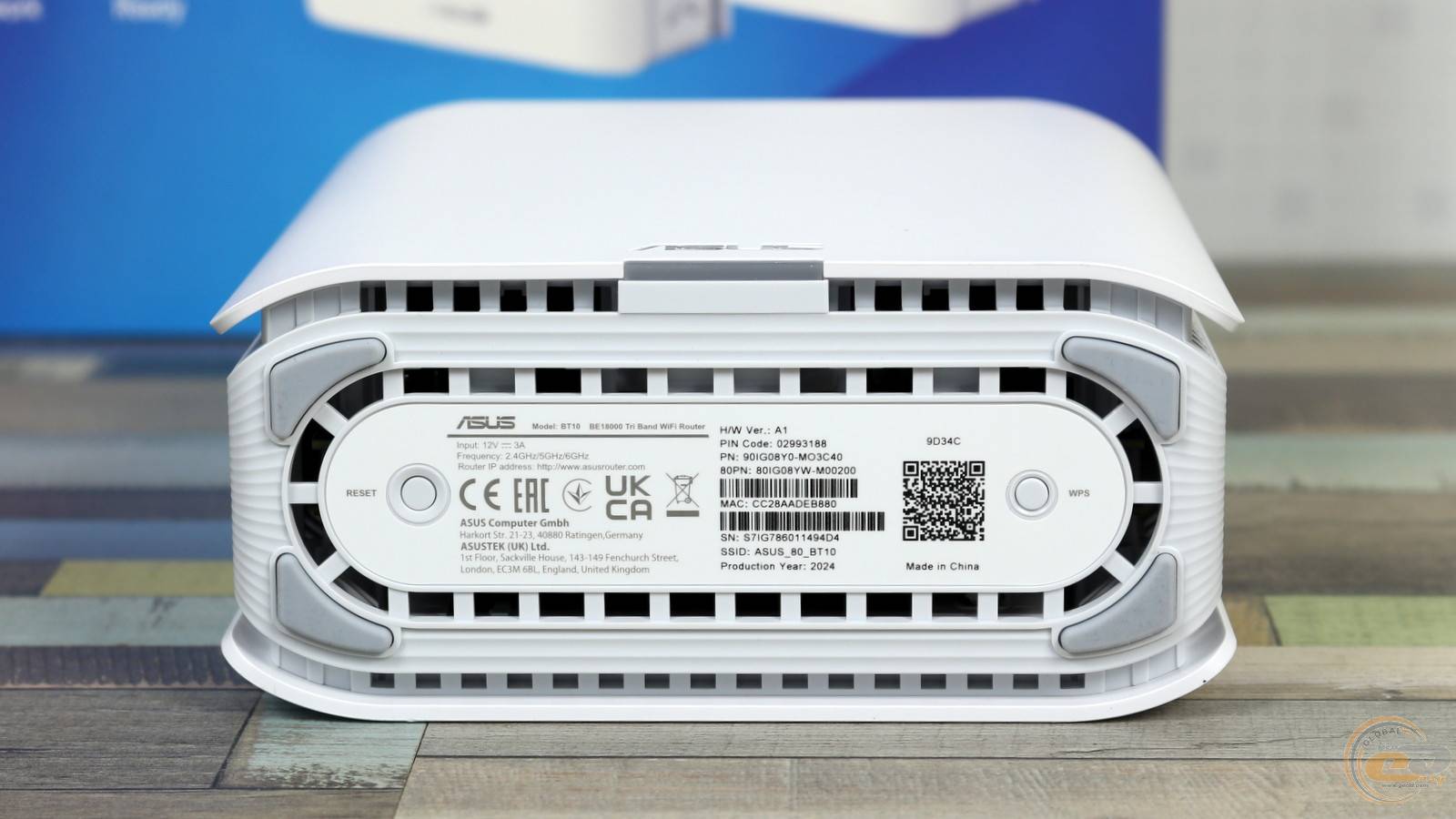

Наряду с мягкими ножками на дне корпуса дизайнеры решили спрятать кнопки Reset и WPS. Они несколько отличаются формой ободка вокруг, но по неосторожности их все же можно перепутать.

Также здесь указаны параметры питания, данные для подключения к Wi-Fi сети и другая полезная информация.

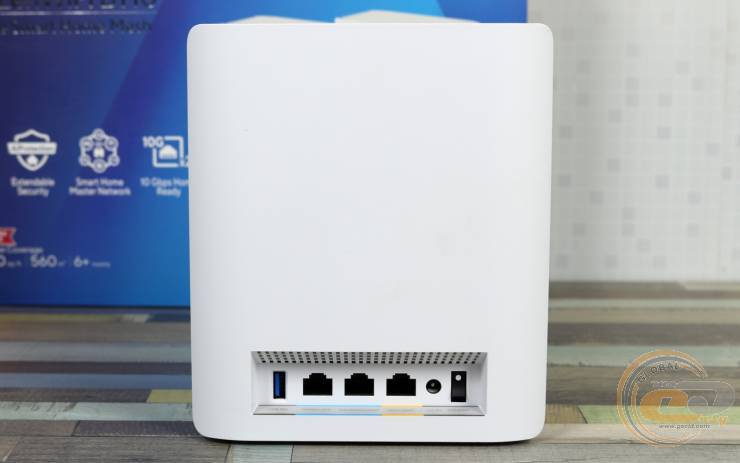

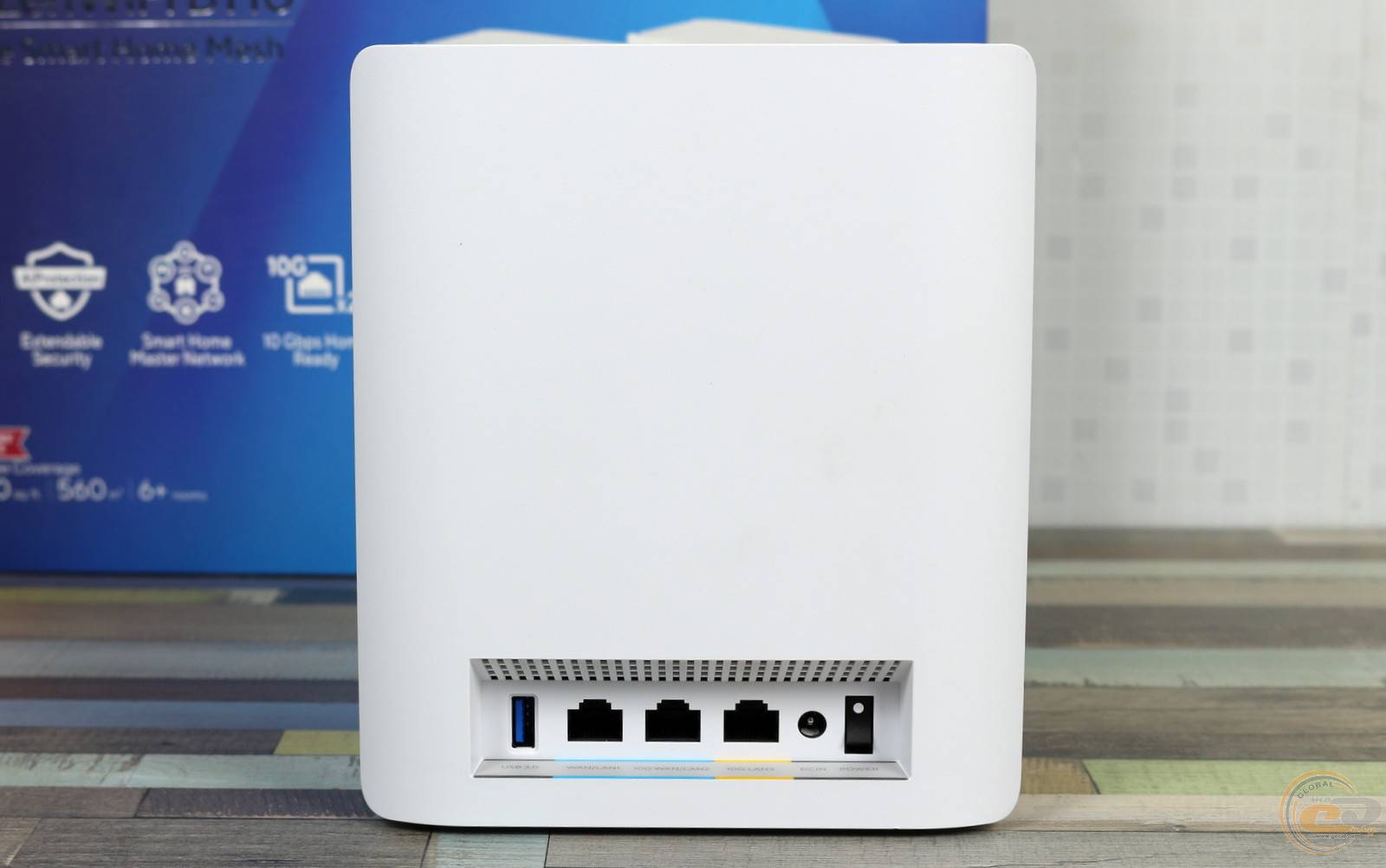

В нише сзади спрятаны дополнительные вентиляционные отверстия, кнопка включения и ряд разъемов.

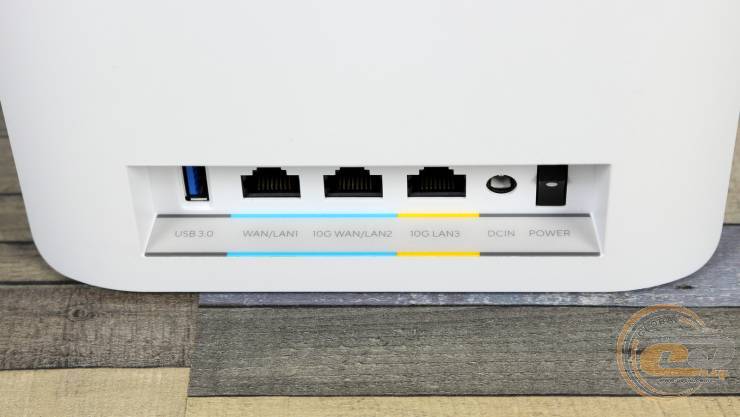

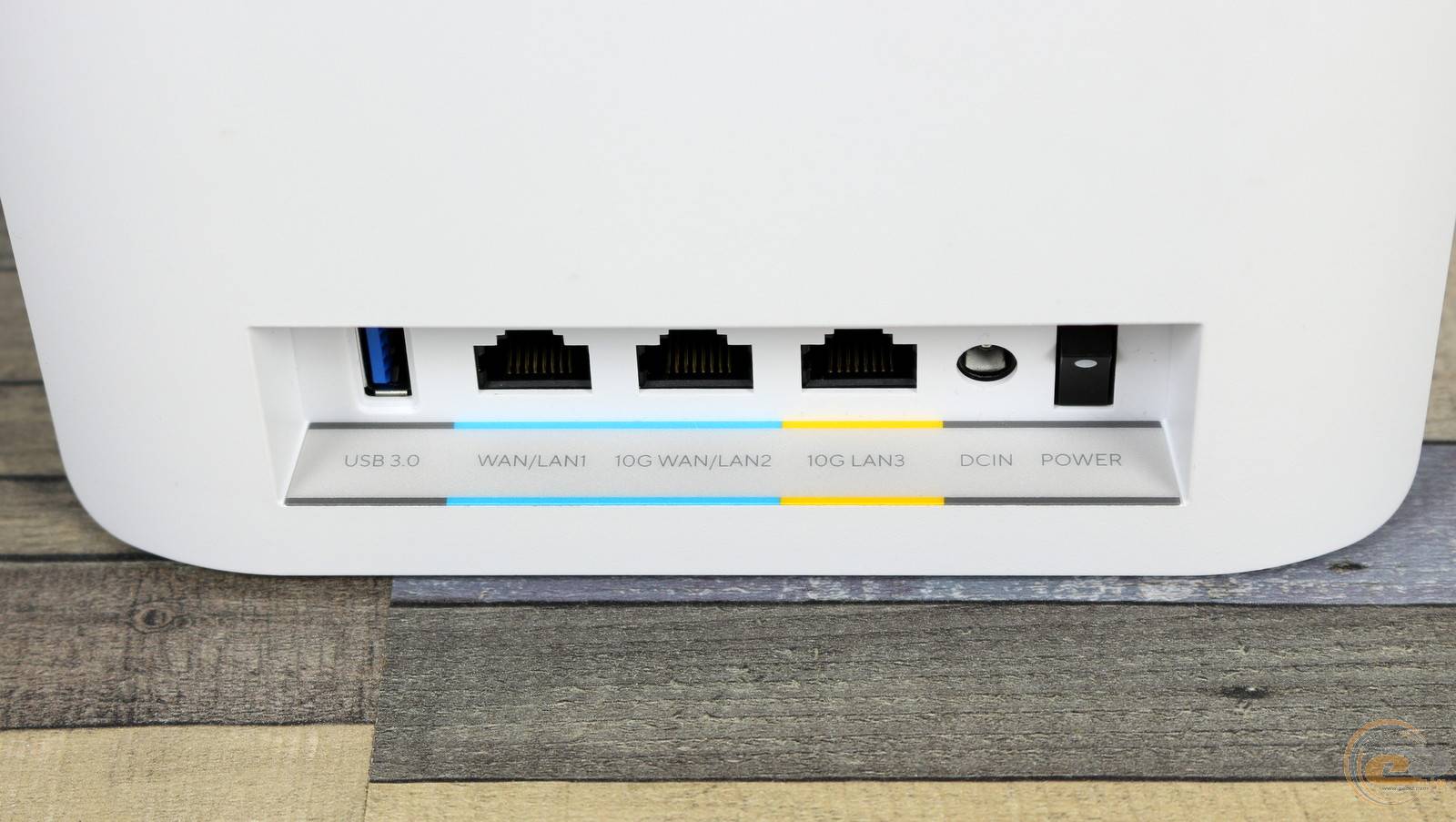

В числе последних один USB 3.0, обозначены синим цветом два порта WAN/LAN с пропускной способностью 10 и 1 Гбит/с, 10-гигабитный LAN с желтой меткой и разъем питания. Высокие скоростные показатели и богатый набор данных интерфейсов указывают, что перед нами одно из топовых устройств производителя.

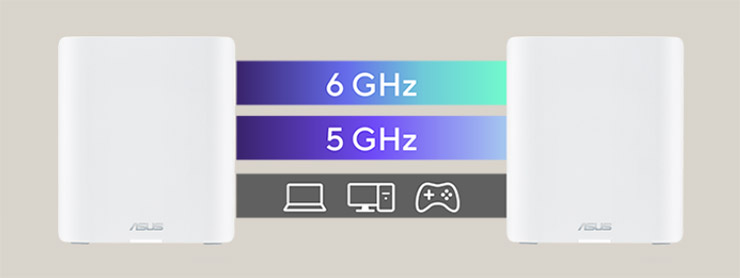

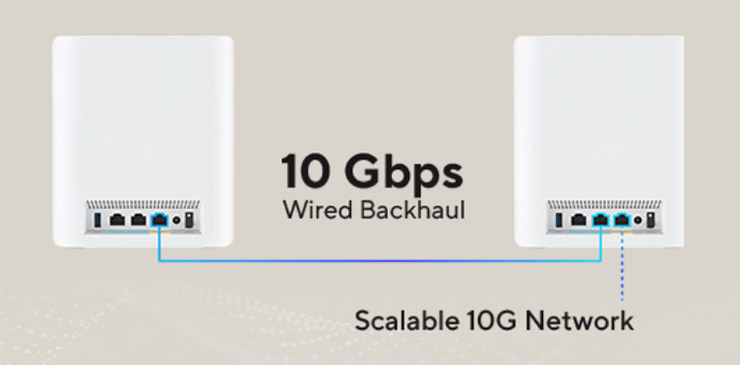

На практике наличие такого количества 10-гигабитных портов позволяет установить скоростное соединение между узлами MESH-системы, оставив беспроводной эфир чисто для передачи данных от клиентов и к ним. В то время свободные разъемы пригодятся для подключения стационарных ПК или NAS, а USB 3.0 – для использования гаджета или модема в качестве резервного источника интернет-трафика.

Аппаратная платформа и функциональные возможности

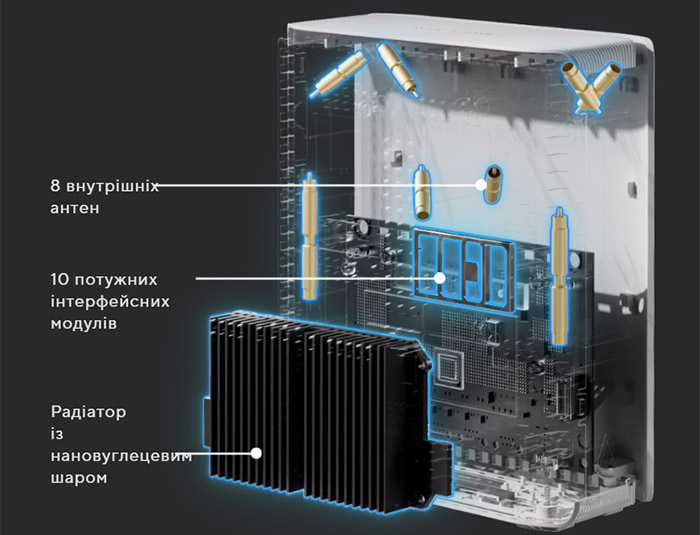

А теперь о том, что скрывается за приятным обликом ASUS ZenWiFi BT10. По сравнению с ASUS ZenWiFi BT8 объем памяти здесь вырос вдвое — до 2048 МБ оперативной и 256 МБ постоянной. А место 3-ядерного процессора занял 4-ядерный с частотой 2 ГГц. В свою очередь стабильное покрытие по всем направлениям и отсутствие «мертвых зон» обеспечивают восемь внутренних антенн вместо семи.

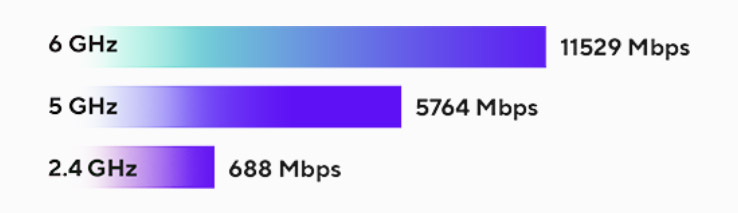

Соответственно выросли и скорости передачи данных в двух из трех частотных диапазонов. Использование современного стандарта Wi-Fi 7 (802.11be) при 2,4 ГГц позволяет достигать до 688 Мбит/с (MIMO 2х2), при 5 ГГц - 5764 Мбит/с (4х4), а при 6 ГГц - 11529 Мбит/с (4х4). Суммарно получаем 17 981 Мбит/с, что соответствует классу BE18000. Благодаря столь высоким скоростным показателям тестируемая система является топовым трехдиапазонным решением в ассортименте производителя.

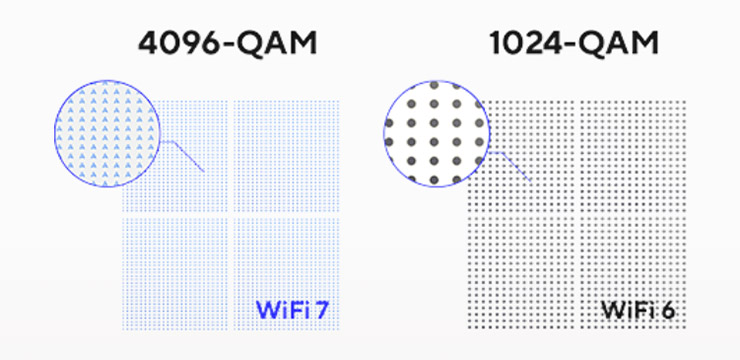

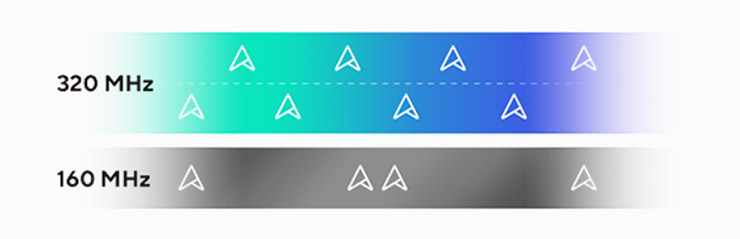

В свою очередь, такие высокие значения стали возможными в том же числе благодаря 320-МГц каналам в диапазоне 6 ГГц и модуляции 4K-QAM.

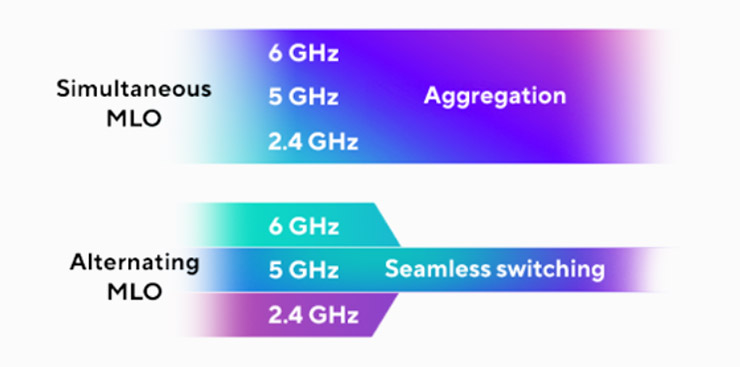

А еще Wi-Fi 7 добавил возможность объединять все три частотных диапазона в один благодаря технологии MLO – вот этого не было у предыдущих стандартов.

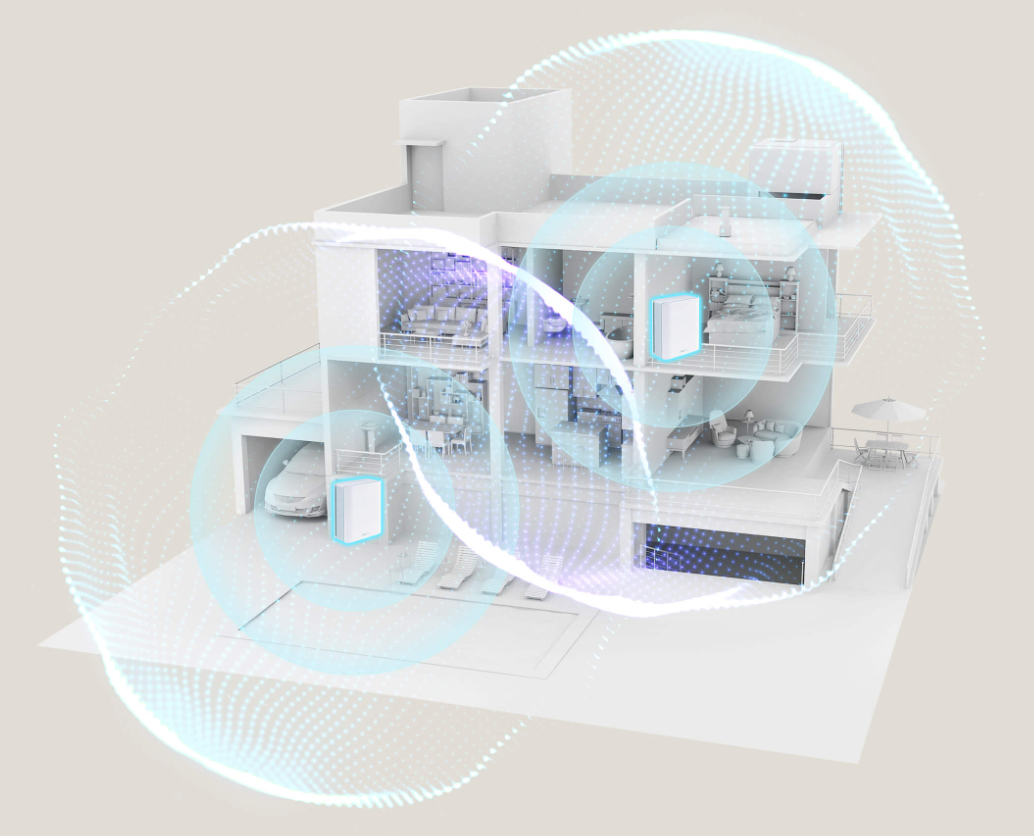

Тестируемый двойной комплект позволяет покрыть площадь до 550 м2 (5+ комнат), в то время как одинарный роутер BT10 покрывает 225 м2 или 4 и более комнат. Благодаря технологии ASUS AiMesh новые узлы можно легко добавить в существующую сеть. При этом переключение клиентов между ними будет происходить автоматически и незаметно.

Кроме того, тестируемая MESH-система имеет и другие преимущества. Вот некоторые из них:

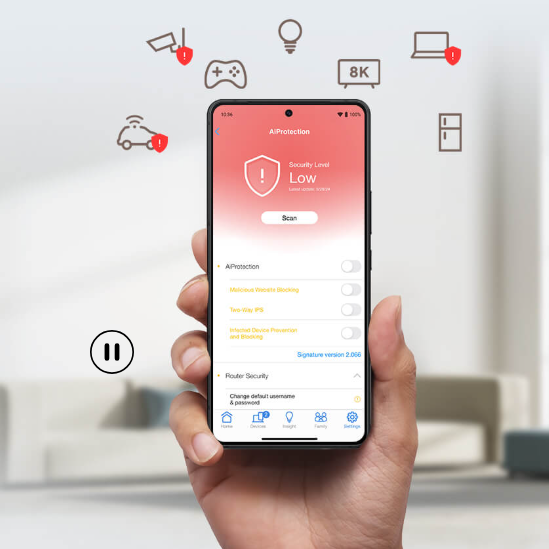

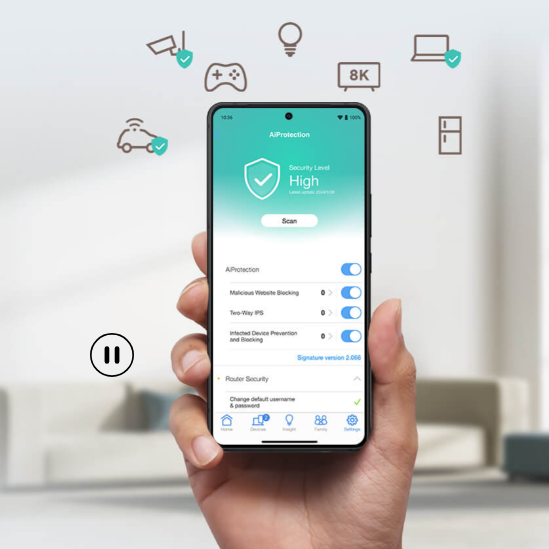

• комплексная трехуровневая защита коммерческого класса ASUS AiProtection Pro в режиме 24/7 с простой настройкой;

• мастер ASUS Smart Home Master упрощает создание отдельных сетей (SSID) и подключение к ним, а также помогает реализовать родительский контроль;

• поддержку различных VPN-протоколов, в частности WireGuard, и нескольких одновременных VPN-соединений;

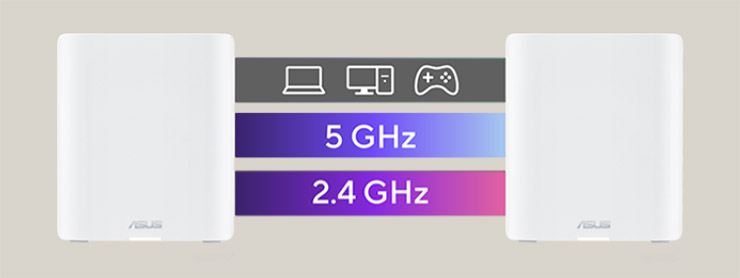

• интеллектуальное backhaul-соединение объединяет частотные диапазоны или переключается между ними для улучшения производительности;

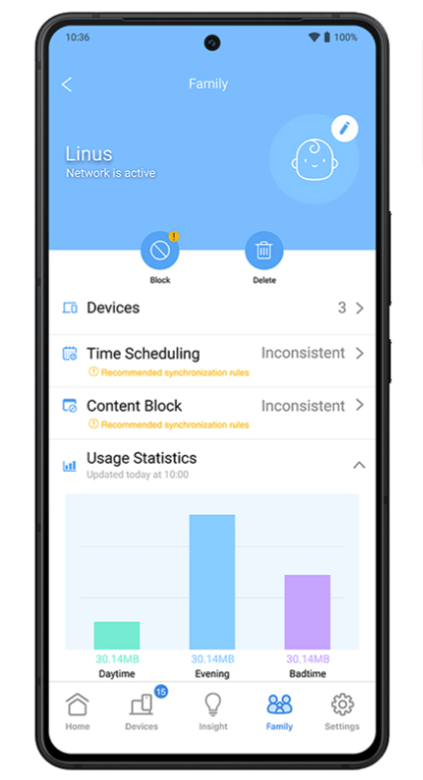

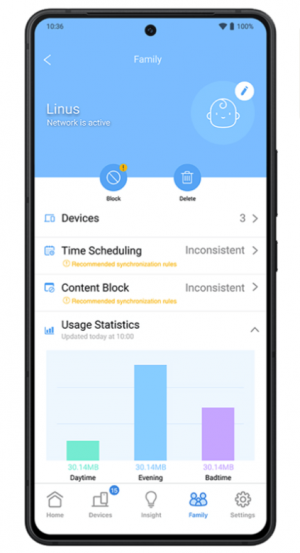

• возможность настройки параметров с помощью приложения ASUS Router, доступного для Android и iOS.

Настройка

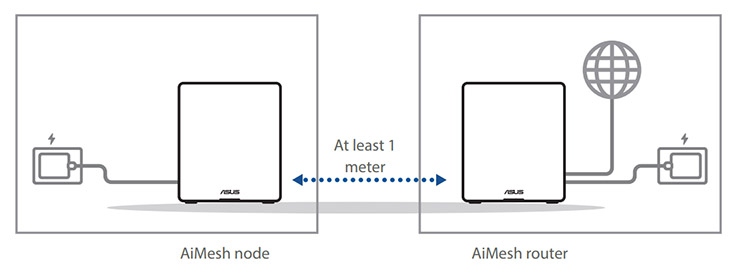

На момент настройки компоненты системы советуют расположить на расстоянии не менее 1 метра друг от друга и подключить к питанию. Кабель, передающий трафик от провайдера, подсоединяем к устройству с наклейкой «Main Unit». Он будет играть роль роутера, в то время как другой станет вспомогательным узлом сети.

Для изменения параметров MESH-системы следует в веб-браузере перейти по адресу http://www.asusrouter.com. При первом входе появляется немало возможностей: ввести данные проводной сети или выбрать автоматическое получение параметров, задать название и пароль беспроводной сети или создать три отдельных диапазона 2,4, 5 и 6 ГГц, изменить логин и пароль для входа в настройки, а также обновить программное обеспечение устройства. После этого функция AiMesh поможет найти все узлы данной сети. Также для этой цели можно использовать приложение ASUS Router.

После упомянутых шагов уже привычный веб-интерфейс открывает доступ к настройкам главных и гостевых сетей, функциям безопасности AiProtection, родительскому контролю, брандмауэру, QoS, VPN, USB и многому другому. Также здесь можно увидеть степень загрузки процессорных ядер и оперативной памяти. И, конечно, на месте украинская локализация.

Тестирование

MESH-система ASUS ZenWiFi BT10 тестировалась разными методами передачи данных, при этом соблюдались следующие условия:

• тестирование MESH-устройств происходило на расстоянии не менее 3 метров;
• пропускная способность канала Wi-Fi замерялась на частотах 2,4, 5 и 6 ГГц;
• пропускная способность проводного сегмента измерялась в условиях неэкранированной витой пары;
• для тестирования использовался Wi-Fi адаптер стандарта Wi-Fi 7 ASUS PCE-BE92BT и материнская плата ASUS TUF GAMING Z890-PLUS WIFI.

Сравнительное тестирование работоспособности на частоте 2,4 ГГц

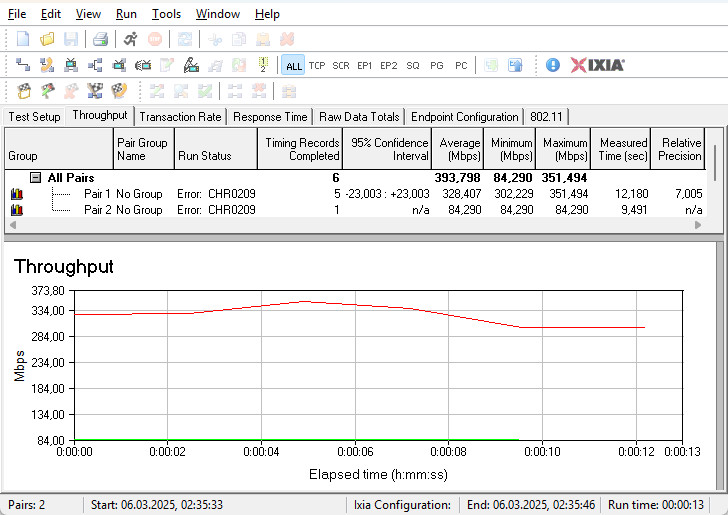

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

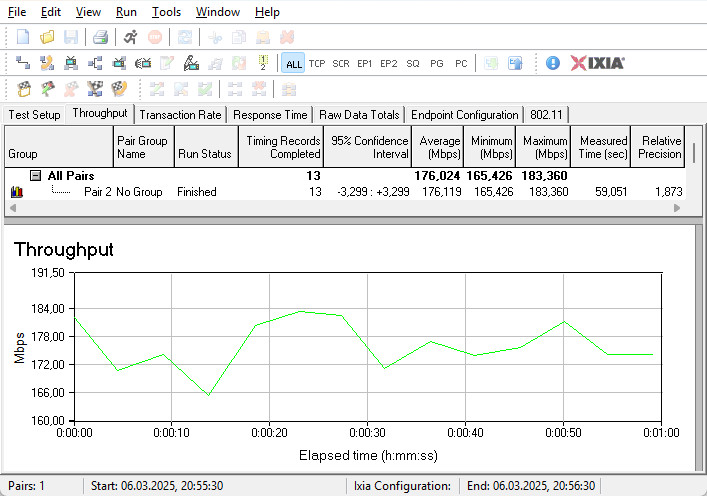

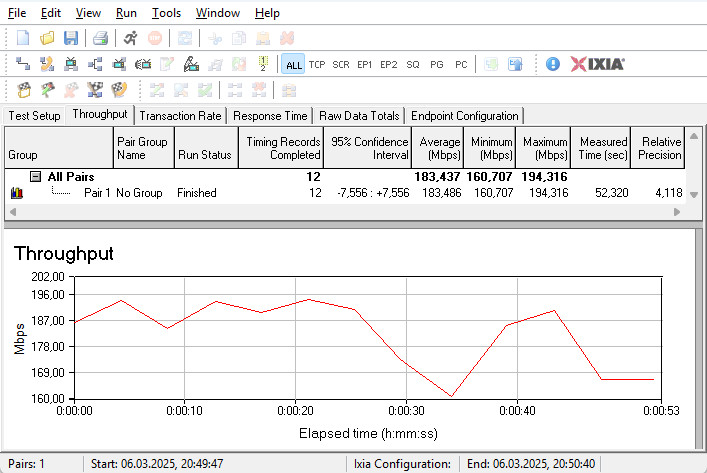

Сумма средних скоростей в двух направлениях в 2,4-ГГц диапазоне достигает 394 Мбит/с. А вот при передаче данных в одном направлении результаты оказались существенно ниже – в среднем мы получили 176-183 Мбит/с.

Сравнительное тестирование работоспособности на частоте 5 ГГц

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

В более производительном диапазоне 5 ГГц сумма средних скоростей в обоих направлениях превышает 2 Гбит/с, что является отличным показателем. Значения при передаче данных в одном направлении также очень похожи.

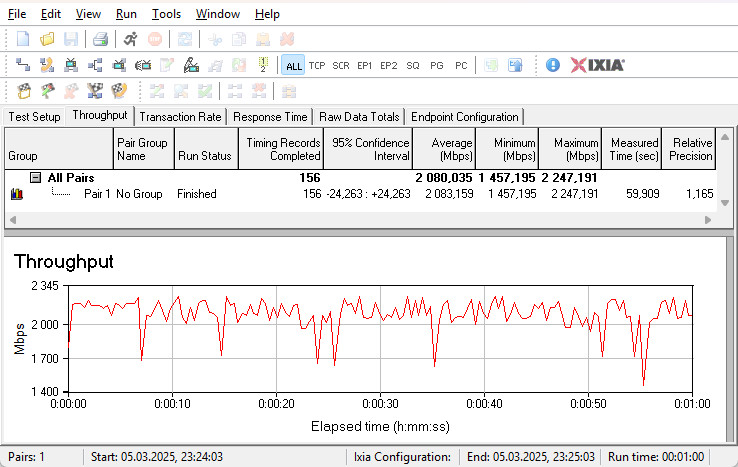

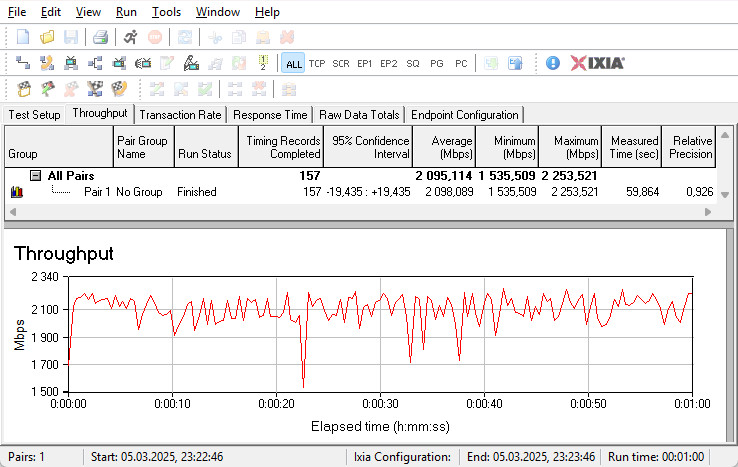

Сравнительное тестирование работоспособности на частоте 6 ГГц

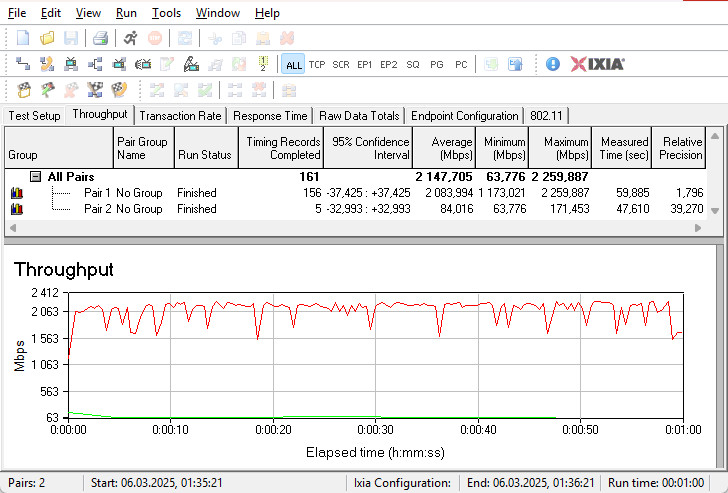

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

Поток данных от маршрутизатора к клиенту

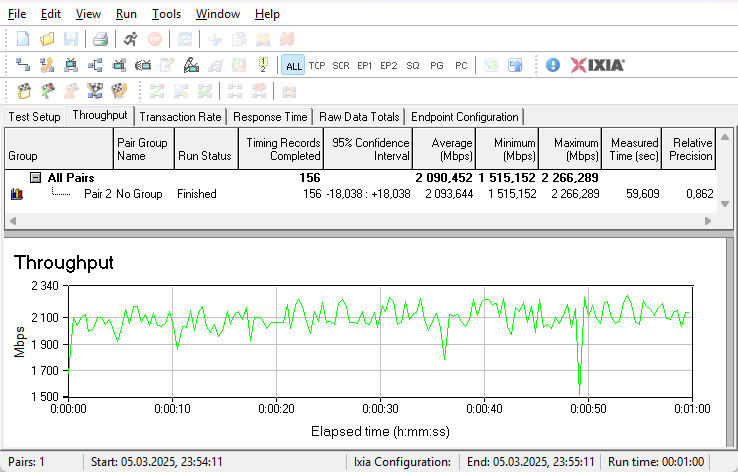

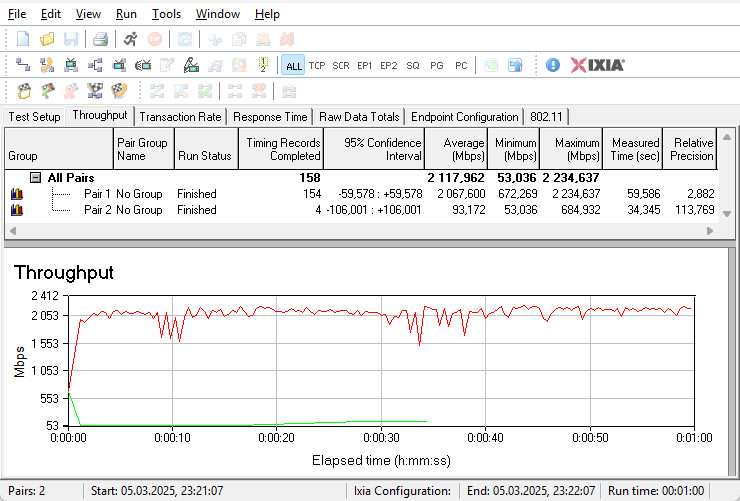

И, наконец, в топовом диапазоне 6 ГГц мы получили еще более высокие результаты — в среднем почти 2,15 Гбит/с в двух направлениях и около 2,1 Гбит/с в одном.

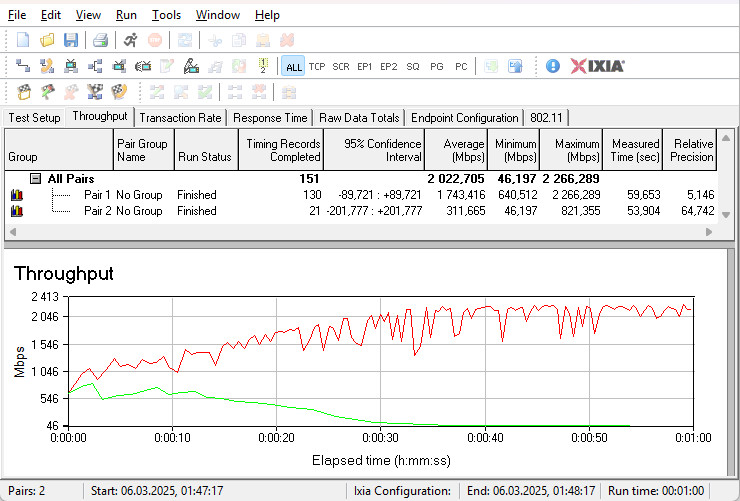

Сравнительное тестирование работы в режиме MESH на частоте 6 ГГц

Поток данных в обоих направлениях

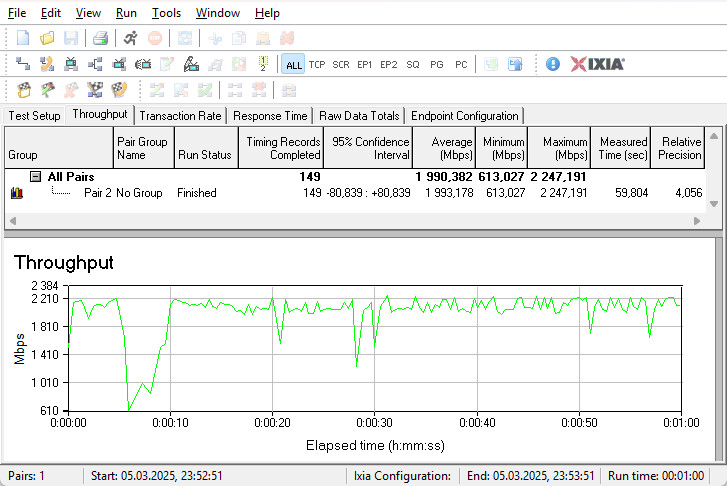

Также мы провели тестирование в режиме AiMesh на частоте 6 ГГц. Для этого с помощью кабеля мы подключили компьютер к роутеру, обозначенному как Main Unit. А затем по Wi-Fi передавали сигнал на второй узел, подключенный к другому ПК. В таком случае показатели близки к полученным в предыдущем тесте – в среднем 2,1 Гбит/с, что тоже очень хорошо.

Сравнительное тестирование скорости прохождения пакетов по LAN-интерфейсу для другого LAN-клиента

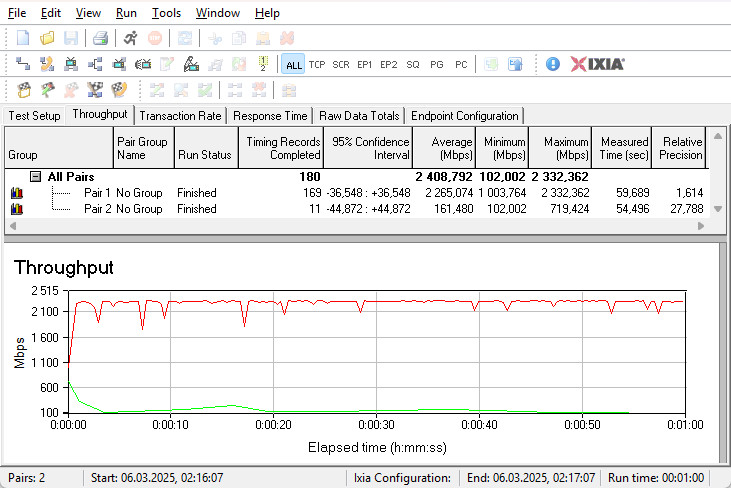

Поток данных в обоих направлениях

Поток данных от маршрутизатора к клиенту

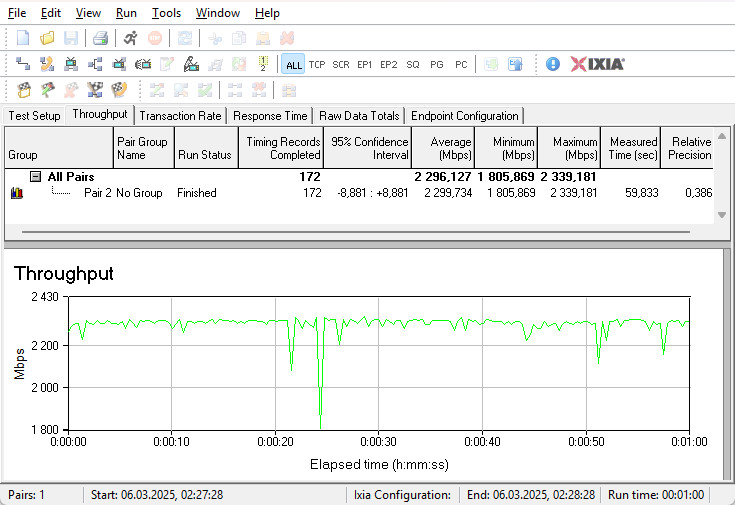

Поскольку в нашем распоряжении был 2,5-гигабитный интернет-канал, то при тестировании LAN-интерфейсов мы получили в среднем 2,4 Гбит/с в обе стороны и до 2,3 Гбит/с в одну – вполне ожидаемый и хороший показатель.

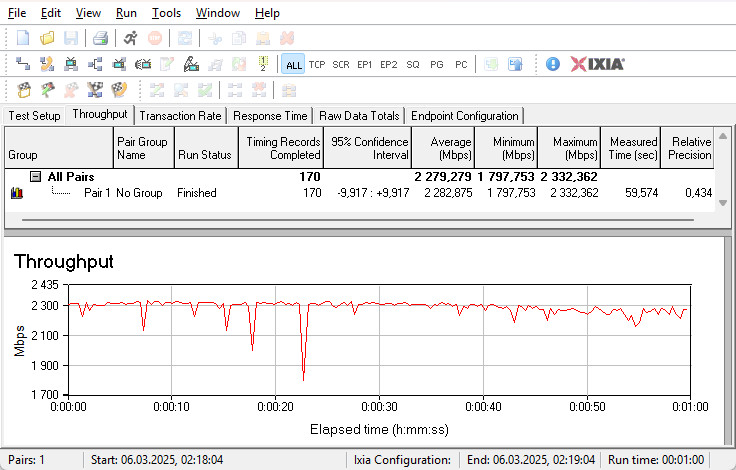

Сравнительное тестирование скорости прохождения пакетов через NAT-службу маршрутизатора

Поток данных в обоих направлениях

Поток данных от клиента к маршрутизатору

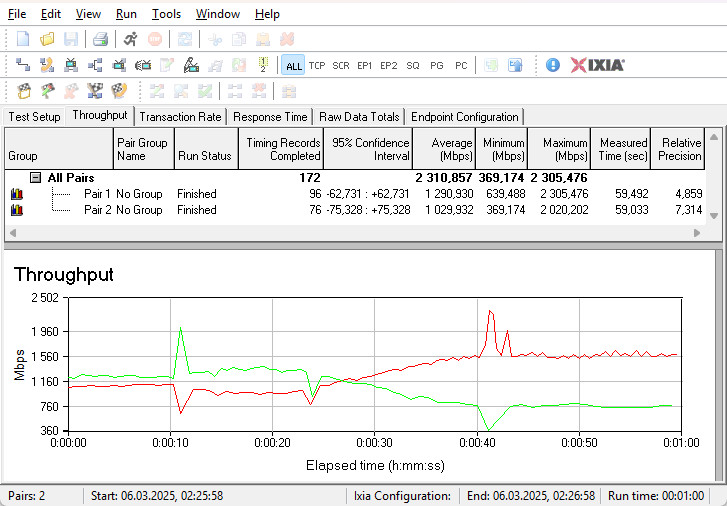

Производитель не указывает тип реализации NAT-службы (аппаратная или программная). Сумма средних скоростей по двум направлениям и максимальная скорость в одном составляли более 2,3 Гбит/с. Как видим, падение скорости по сравнению с передачей данных по LAN-интерфейсу небольшое.

Сравнительное тестирование скорости чтения/записи файлов с помощью SAMBA-клиента на подключенный по USB 3.2 Gen 1 внешний SSD

Чтение с подключенного накопителя

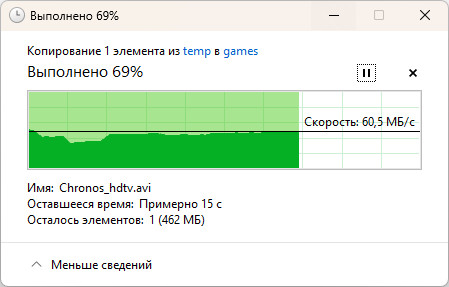

Запись на подключенный накопитель

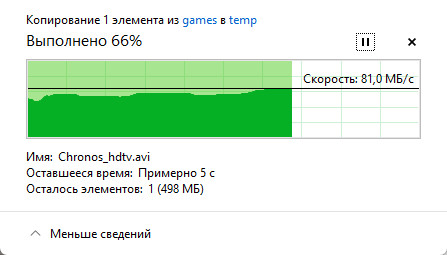

Что касается скорости передачи порта USB 3.0, то при чтении мы получили до 81 МБ/с, а при записи - 61 МБ/с. С одной стороны, это достаточно высокие скорости, которых достаточно для комфортной работы с FTP-сервером или других задач. С другой же, по сравнению с топовыми маршрутизаторами эти показатели в целых 1,5-1,8 раза ниже.

Энергопотребление

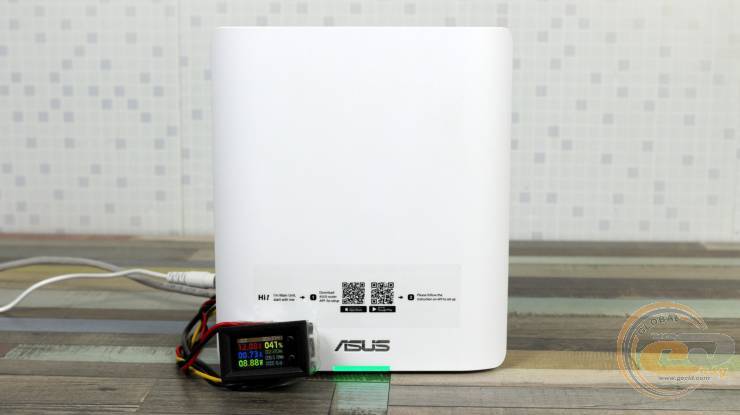

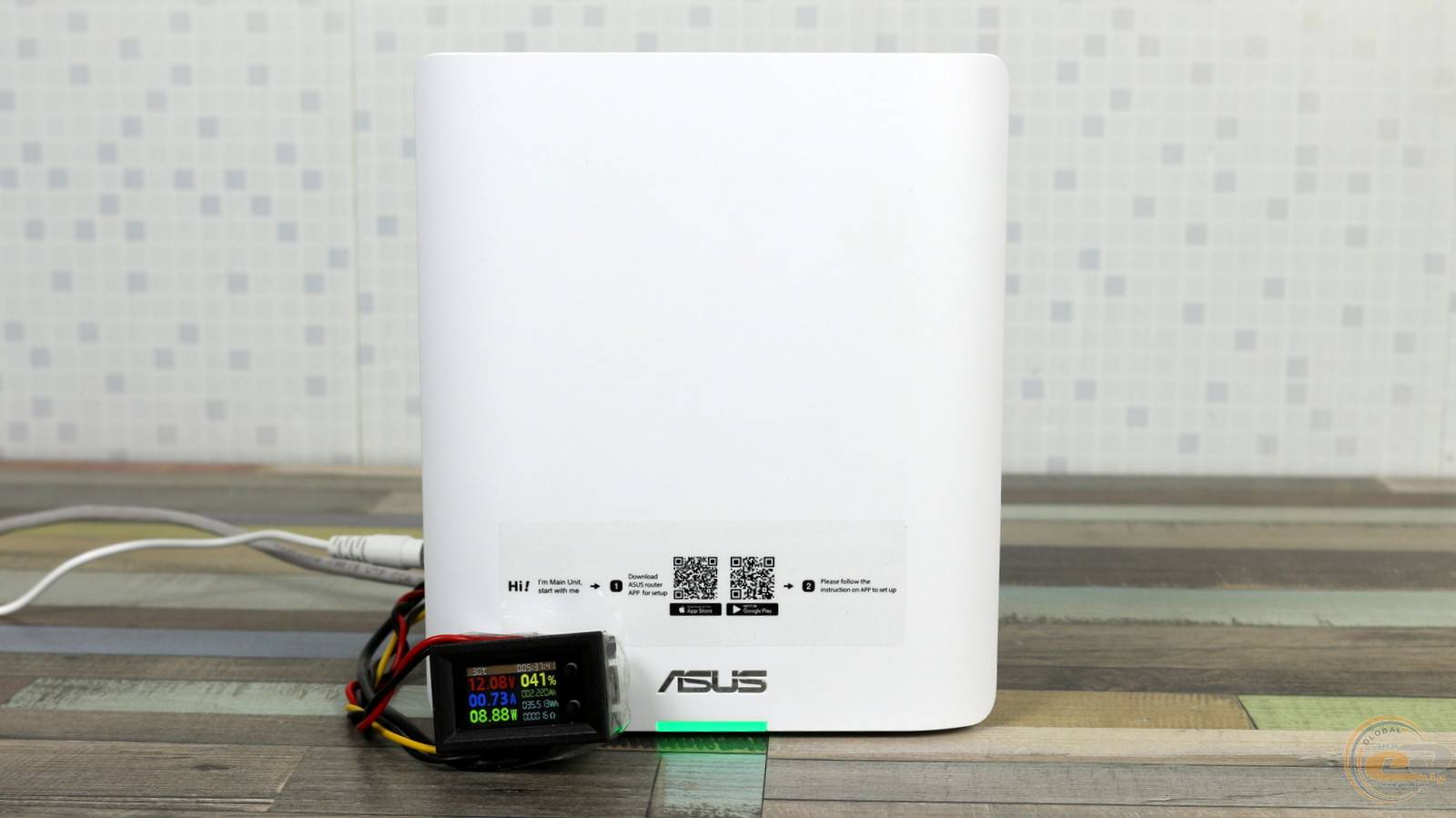

В простое один узел ASUS ZenWiFi BT10 потреблял около 8,5 Вт. Это большой показатель, обусловленный достаточно мощной «начинкой» устройства. А при передаче данных по Wi-Fi на максимальной скорости энергопотребление выросло почти на 3 Вт и не превышало 11,3 Вт (0,93 А при 12,08 В).

Итоги

Протестированная MESH-система ASUS ZenWiFi BT10 внешне очень напоминает другой набор – ASUS ZenWiFi BT8. К тому же она также поддерживает новейший Wi-Fi 7 в трех частотных диапазонах.

Впрочем, BT10 не зря получила аж на $70 более высокий ценник. Так, внутри каждого узла скрывается более производительное аппаратное обеспечение, благодаря чему заметно выросли и без того немалые скорости передачи данных по Wi-Fi в диапазонах 5 и 6 ГГц. Кроме того, "подросли" и проводные порты. В каждом устройстве их по три, но два из них имеют пропускную способность 10 Гбит/с. Такая конфигурация позволит задействовать их для передачи данных между узлами, что освободит беспроводной диапазон полностью для потребностей клиентов.

А еще в каждом из узлов есть USB 3.0. Они здесь несколько медленнее, чем во многих роутерах аналогичного класса, но это не помешает создать на их основе FTP сервер и подключить гаджет в качестве резервного источника интернет-трафика.

Так что в целом ASUS ZenWiFi BT10 радует и внешним видом, и скоростью передачи, и своей функциональностью. Понятно, что пара устройств с современными топовыми возможностями никак не будут доступными — набор из двух узлов обойдется более чем в $750. При этом следует помнить, что составляющие системы имеют внутренние антенны и меньше перфораций, чем обычные роутеры. А это, в свою очередь, накладывает определенные ограничения на площадь покрытия и стабильность скорости передачи при длительных нагрузках.

Преимущества

• очень высокий уровень производительности;
• поддержка стандарта Wi-Fi 7 (802.11be) и трех частотных диапазонов;
• два 10-гигабитных и один 1-гигабитный порты Ethernet, а также USB 3.0 в каждом узле;
• удобный и функциональный веб-интерфейс с украинской локализацией;
• поддержка протокола IPv6;
• поддержка технологии ASUS AiMESH для удобного масштабирования сети;
• встроенный защитник ASUS AiProtection;
• наличие кнопки "WPS" на каждом узле;
• для мониторинга и настройки можно использовать мобильное приложение или веб-интерфейс;
• элегантный дизайн;
• наличие наборов из двух и трех узлов, а также одинарного устройства.

Особенности:

• не самая высокая скорость записи на FTP-сервер по USB - 61-81 МБ/с.

Автор: Олесь Пахолок
