Обзор беспроводного DECT IP-телефона D-Link DPH-300S

01-07-2009

Мы уже не представляем любую деятельность человека или просто его жизнь без телефонных разговоров. Да, уже в моду входят видеозвонки и масса других прелестей из достижений современной цифровой индустрии. Однако основным и постоянно необходимым способом общения на расстоянии пока остается самый обычный телефон. Наверное, каждый задумывался, как сократить расходы на телефонные переговоры. Именно это делает IP-телефония. Большие корпорации и маленькие организации для уменьшения затрат пускают голосовые линии по своим корпоративным каналам связи, что является прямой экономией. Но есть и интернет сервера, позволяющие соединять IP-телефоны по технологии VoIP (Voice over IP) с использованием протокола SIP (Session Initiate Protocol). Не так давно для VoIP использовался протокол H.323, но изначально он не предназначался для работы в IP-сетях, что несколько снижало оптимальность его использования. Новый и более совершенный  протокол SIP вобрал в себя богатейший опыт, накопленный за годы применения H.323 в IP-сетях (Интернет). Главной особенностью протокола SIP стало то, что в основу его лег текстовый формат сообщений, а не двоичный, как H.323, что позволило двум SIP-устройствам без проблем общаться друг с другом даже в том случае, когда наборы поддерживаемых ими функций не совпадают.

D-Link DPH-300S

Рынок аппаратов для IP-телефонии более чем разнообразен, но наше внимание привлекло по-настоящему универсальное и функциональное решение от производителя D-Link модель DPH-300S. Его отличительными особенностями стали, возможность подключения в разрыв кабеля витой пары пятой категории перед ПК пользователя и подключение к нему обычной телефонной линии. Ну и конечно нельзя н обратить внимание на его исполнение в виде переносной трубки DECT-связи.

Технические характеристики

Компания D-Link всегда отличалась подробным техническим описанием своей продукции. И в нашем случае таблица спецификаций вышла не самой маленькой.



Производитель

D-Link



Модель

DPH-300S







Основные функции

-

Поддержка протокола SIP v2 (RFC 3261)

-

2 LAN-порта 10/100Base-TX Ethernet

-

PSTN-соединение: через телефонный порт RJ-11

-

Вызовы через PSTN на стандартные телефонные номера

-

Определение голосовой активности (VAD)/ генерация комфортного шума(CNG)

-

Настройка комфортного уровня шума и эхоподавления в телефонной трубке

-

Аудио кодеки: G.711, G.726, G.729, iLBC

-

Поддержка PPPoE, статического IP-адреса, клиента DHCP

-

Поддержка TCP/IP, UDP, RTP и RTCP

-

Возможность восстановления потерянных пакетов для улучшения качества речи

-

Настройка уровня громкости громкоговорителя/звонка

-

Набор 10 последних набранных номеров

-

Журнал вызовов (Пропущенные, Принятые, Набранные)

-

3-сторонняя конференция и включение/блокировка переадресации вызова







Аппаратные функции DECT

-

Диапазон частот: от 1880 до 1900 МГц

-

10 радиочастотных каналов

-

Совместимость с GAP (Generic Access Profile)

-

На базовом устройстве может регистрироваться до 4 телефонных трубок

-

Радиус действия вне помещения: до 300 м

-

Радиус действия в помещении: до 50 м

-

Время работы в режиме ожидания: 150 ч

-

Время работы в режиме разговора: 10 ч

-

Функция определения номера вызывающего абонента: FSK, DTMF

-

Память телефонной книги: 50 записей

-

Система внутренней связи

-

Переадресация внешних вызовов (при использовании двух или более телефонных трубок)

-

Выбор мелодии звонка: 9 различных мелодий

-

Настраиваемая громкость звонка: 9 уровней

-

Настройка громкости динамика телефонной трубки: 9 уровней

-

Удаление одной или всех записей в телефонной книге

-

Функции повторного вызова и предварительного дозвона

-

Функция поискового вызова телефонной трубки с базового блока

-

Включение/отключение тональных сигналов клавиш

-

Динамик громкой связи

-

Автоматический набор номера







Функции программного обеспечения

-

Вызовы через PSTN на стандартные телефонные номера

-

Вызовы через порт Ethernet

-

Определение голосовой активности (VAD)/ генерация комфортного шума(CNG)

-

Настройка комфортного уровня шума и эхоподавления в телефонной трубке (G.168)

-

Аудио кодеки: G.711, G.726, G.729, iLBC

-

VoIP NAT traversal с поддержкой SIP/STUN

-

Поддержка PPPoE, статического IP-адреса, клиента DHCP

-

Поддержка TCP/IP, UDP, RTP и RTCP

-

Возможность восстановления потерянных пакетов для улучшения качества речи

-

Настройка уровня громкости громкоговорителя/звонка

-

Протокол управления вызовами SIP

-

HTTP 1.0 (RFC 1945) встроенный Web-сервер

-

Механизм автоматической инициализации через централизованный конфигурационный файл

-

Восстановление/резервное копирование конфигурации

-

Поддержка TELNET

-

TFTP-клиент для обновления ПО и загрузки конфигурационного файла

-

Аутентификация SIP с шифрованием пароля (eg.MD5)



Входное напряжение

-

Переменный ток 9В/1A, через внешний адаптер питания



Рабочая температура

-

От 0° до 40°C



Температура хранения

-

От -10° до 55°C



Влажность

-

От 5 до 95% без конденсата



Сертификаты EMI

-

UL/CUL



Сертификаты EMC

-

FCC Class B

-

BSMI Class B

-

CE Class B



Сайт производителя

http://www.dlink.ru/

Из таблицы видна достойная функциональность обозреваемого устройства и полноценный набор поддерживаемых протоколов работы.

Упаковка

Нельзя сказать, что упаковка отличается качеством и индивидуальностью дизайна, но данный стиль мы уже встречали на других продуктах от этого производителя. Верхняя оболочка из толстого картона, выполненная в оранжево-белых тонах, содержит под собой белую каркасную и плотную коробку из гофрированного картона.

D-Link DPH-300S

Верхняя часть может рассказать покупателю о стандартах, поддерживаемых данным продуктом, а также способах их реализации. На красном фоне выделена возможность работы данного аппарата без компьютера. Правее подчеркнуты возможности работы в двух режимах одновременно: по проводной телефонной линии PSTN и о VoIP-телефонии через интернет. Есть возможность совершать звонки по PSTN даже при отсутствии интернет соединения. Последним пунктом указанна поддержка трубкой возможности подключения к ней гарнитуры и хранения большой базы телефонных номеров.

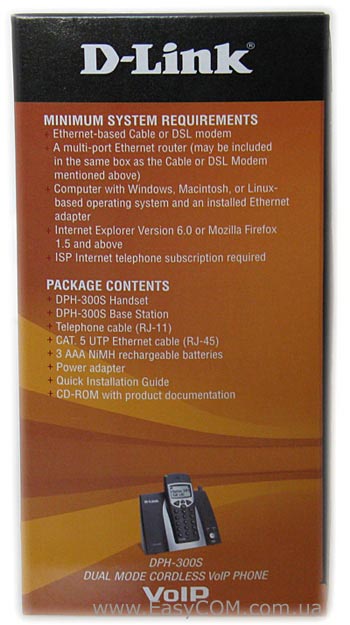

На одной из боковых граней производитель указал требования для компьютера, с которого будет необходимо настроить базу через WEB-интерфейс, а чуть ниже приведен полный список комплектации данного IP-телефона.

Обратная сторона оформлена довольно стандартно, здесь производитель поместил на восьми языках краткую спецификацию этой модели и схему подсоединения данного адаптера к сети конечного пользователя. В правом нижнем углу есть голографическая наклейка, защищающая продукцию этой компании от подделок.

Комплектация

Модель D-Link  DPH-300S может похвастаться полным «боевым» комплектом. Радует, что в упаковке присутствует достаточное количество бумажной документации и даже форма письма для отправки пожеланий и замечаний в компанию D-Link. Присутствующие здесь провода позволят быстро и без лишних поисков подключить данный аппарат в разрыв Ethernet сети и к городскому телефону.

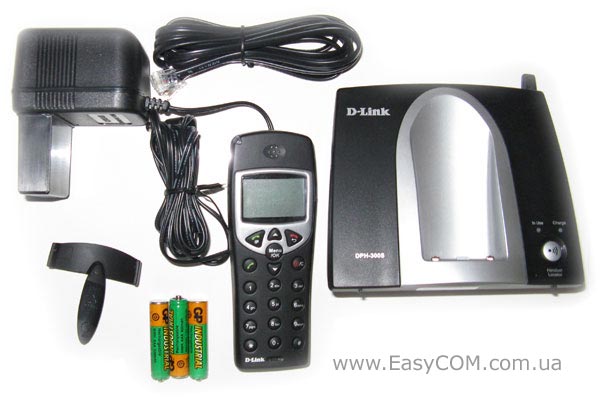

Внутри упаковки можно найти:

  • VoIP телефон DPH-300S;
  • CD-диск с ПО и документацией;
  • Руководство пользователя на английском языке (краткая инструкция по установке и обслуживающему программному обеспечению);
  • Патчкорд для подключения к сети Fast Ethernet;
  • Телефонный провод;
  • Блок питания от внешней сети;
  • Крепление трубки для ношения ее на поясе;
  • Три аккумулятора типа AAA.

D-Link DPH-300S

Из примечательного можно отметить наличие съемного крепления для трубки. Этот аксессуар поможет пользователю более просто и удобно пользоваться телефоном. Еще можно похвалить производителя за доукомплектование блока питания защитным колпачком – это защитит его  контакты от механических повреждений.

D-Link DPH-300S дизайн и исполнение

D-Link DPH-300S

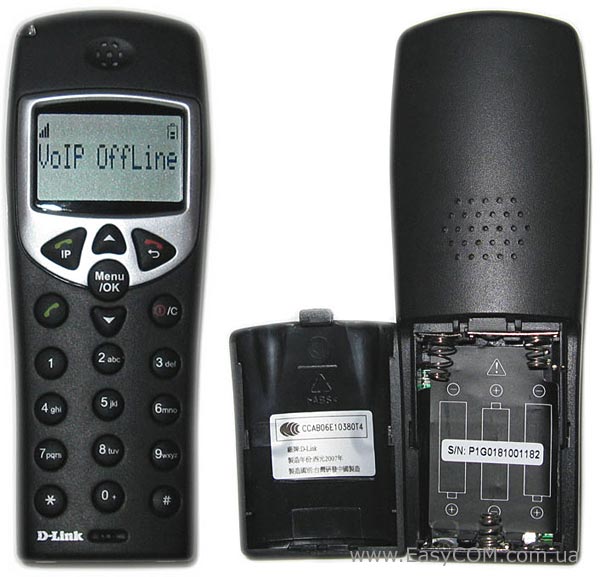

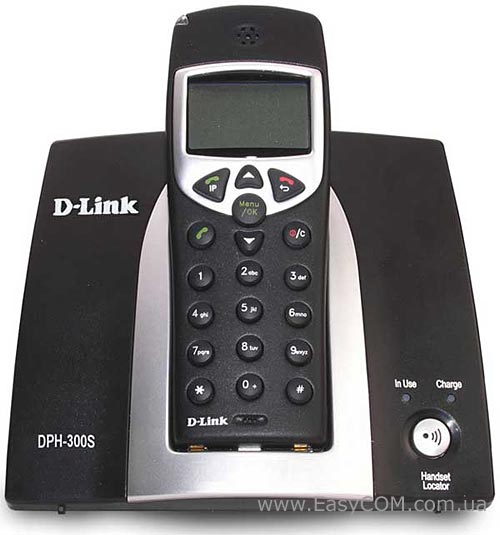

Начнем, пожалуй, с DECT-трубки. Она выполнена из черного матового пластика, вполне практичного в использовании и крепкого на ощупь. На темном фоне выделяются лишь надписи кнопок и логотип компании в нижней части, выполненные серебристым цветом.  Гармонично сочетаясь с цветом корпуса, смотрится окаймляющая серебристая рамка вокруг экрана. В верхней части есть зеленый диод, рассказывающий о режиме работы телефона. Подсветка на клавишах отсутствует и сами кнопки непривычно выполнены из жесткого пластика с очень небольшим ходом нажатия, но и нельзя сказать, что пользование ими неудобно, просто они не характерны для DECT-трубок. Такой подход к исполнению клавиш мы повсеместно встречаем у производителей мобильных телефонов. Из уникального можно отметить две кнопки поднятия трубки: одна при звонке по IP-телефонии с надписью «IP», другая соединит вас с городской линией, подключенной к базе. Далее описывать эргономику кнопок мы не будем. Отметим, что в ней ничего очень неприятного замечено не было да и сравнивать IP-телефон с любым другим нет смысла, здесь главное направленность функционала.

Экран имеет три строки. Верхняя занята под символьные указатели режимов работы, такие как заряд батареи, уровень DECT-сигнала и т.д. Наполнение функций самой трубки вполне можно проследить по приведенной нами выше таблице спецификаций.

Обратная сторона располагает полем отверстий для вывода звукового сигнала входящего вызова и громкой связи. Ниже есть отсек для трех аккумуляторов типа AAA. Он прикрывается достаточно плотно крышкой из черного пластика. Здесь производитель поместил схему установки батареек, наклейку с серийным номером и на крышке наклейку с дополнительной технической информацией. В основании трубки есть два контакта для подачи заряда/питания при установке ее в гнездо базы.

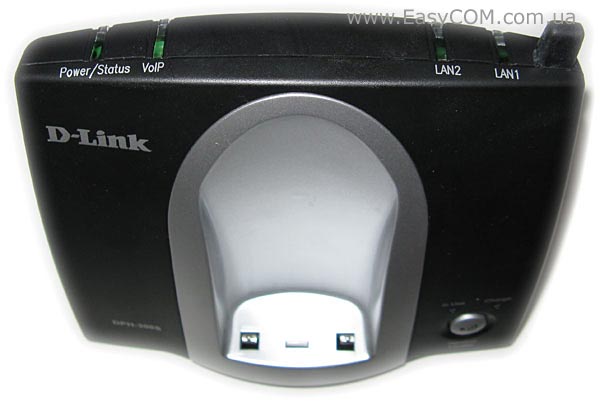

База тоже выполнена все в тех же черно-серебристых тонах. Центральная часть лицевой стороны ее занята под «стакан» для трубки. Само гнездо установки представляет нишу из серебристого пластика, с двумя контактами подачи питания в нижней части. Серебристым цветом здесь выделены надписи «D-Link» и модель «DPH-300S» в верхней и нижней части левой стороны соответственно, а справа внизу есть серебристая кнопка поиска трубки, над ней пара индикаторов облегчающих выполнение этой функции. В верхней части базы есть четыре зеленый индикатора:

  • Power/Status – в мерцающем режиме говорит о наличии подачи питания, при постоянном свечении база прошла регистрацию на VoIP-сервере.
  • VoIP – индикация звонка по IP-телефонии.
  • LAN2 и LAN1 – сигнализация рабочей активности, сетевого соединения по соответствующим портам.
  • Последней замыкает ряд небольшая резиновая антенка.

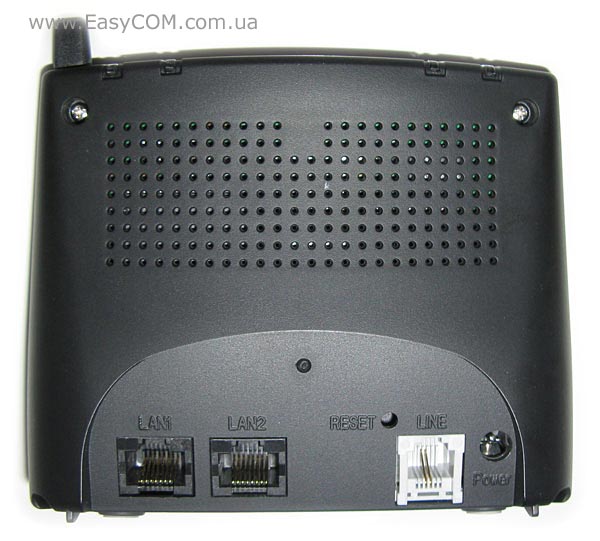

Задняя сторона получила достаточно обширную область вентиляционных отверстий.

В нижней части расположился ряд разъемов и интересных элементов:

  • LAN1 – сюда можно подключить компьютер в разрыв с которым мы хотим установить данный аппарат.
  • LAN2 – подключение линии от провайдера связи, которая обеспечит доступ в интернет.
  • RESET – кнопка перезагрузки программного обеспечения базы.
  • LINE – гнездо линии городского телефона.
  • Power – гнездо подключения питания.

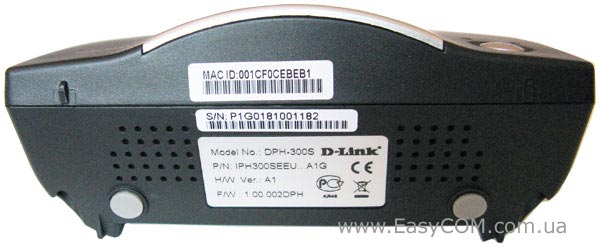

Теперь перейдем к основанию базы IP-телефона.

Здесь есть четыре пластиковых ножки по краям, придающие устойчивость, и две резиновые, обеспечивающие большее сцепление на гладкой поверхности. Центральная часть заполнена полем вентиляционных отверстий. В центре есть наклейки с серийным номером, моделью, MAC-адресом и другой технической информацией.

Обзор WEB-интерфейса

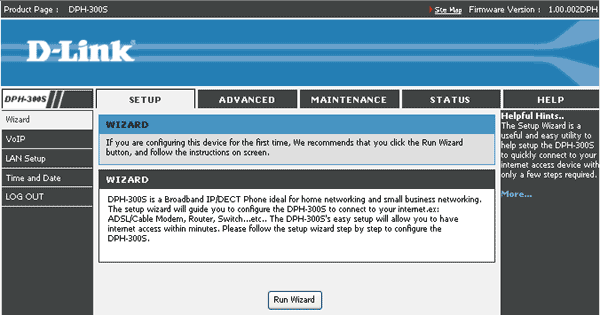

Все функции удобной и быстрой настройки здесь выполняет «дружелюбный» WEB-интерфейс. Его настройка вполне проста, особенно если воспользоваться облегченным пошаговым алгоритмом, предложенным производителем на первой странице.

Следуя вполне понятным инструкциям данного алгоритма, пользователь без труда может ввести в работу данный VoIP-телефон в течении нескольких минут. Постараемся уделить больше внимания именно глубокой настройке и непосредственно самим возможностям WEB-интерфейса.

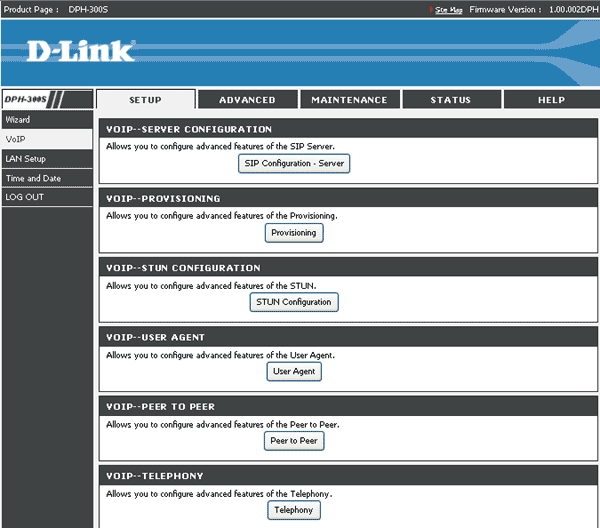

Все главные настройки VoIP расположились в одноименном меню.

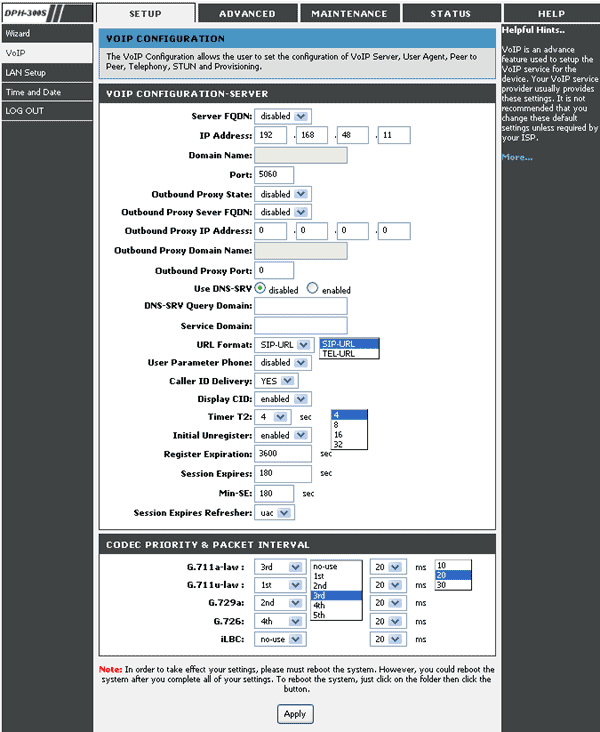

Отсюда мы можем попасть в закладку «VOIP-SERVER CONFIGURATION».

Здесь можно настроить порт SIP-телефона и порт сервера SIP-регистрации вместе с его адресом и периодом валидности аутентификации, адрес и порт исходящего прокси-сервера, протокола и параметров работы SIP-сервера, а также прочие дополнительные параметры. На закладке «CODEC PRIORITY & PAKET INTERVAL» собраны голосовые параметры IP-телефона: порядок согласования кодеков, длина пакета (в миллисекундах).

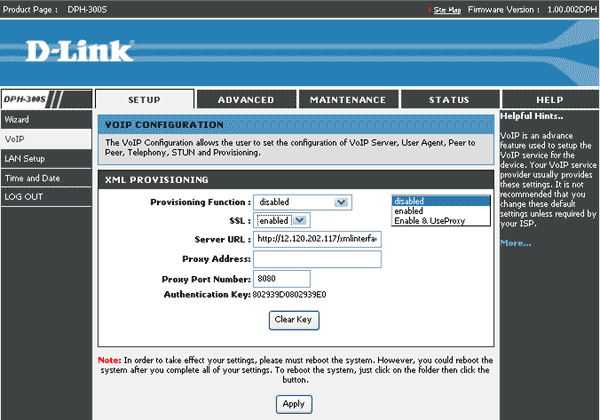

Закладка «XML Provisioning» позволяет настроить параметры доступа к серверу рассылки XML конфигурационных файлов для автоматической настройки и дальнейшей синхронизации данного VoIP-телефона.

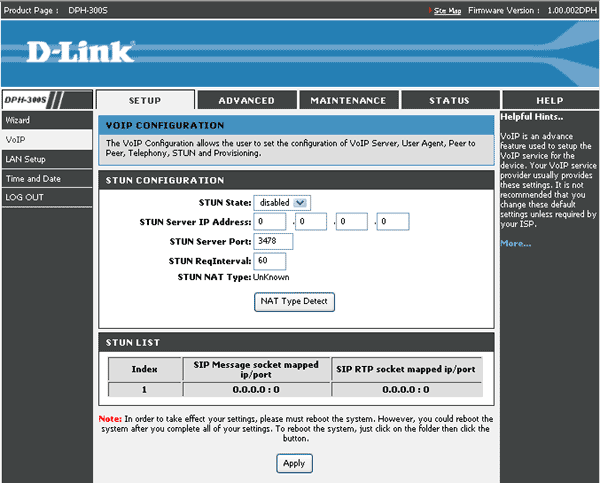

Настройки параметров сервера STUN (Simple Traversal of User Datagram through Network Address Translators).

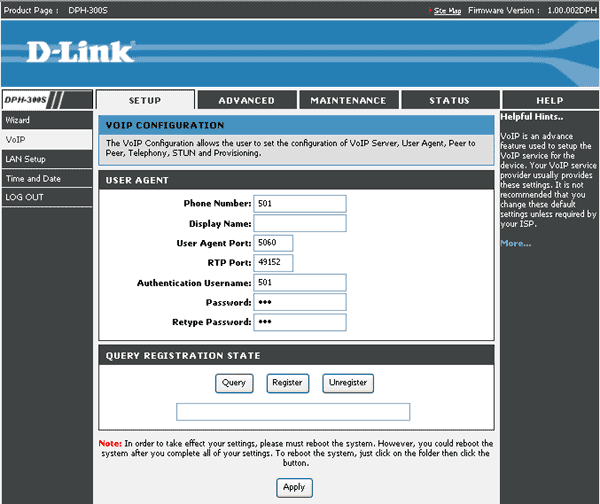

На закладке «USER AGENT» производится настройка учётной записи пользователя SIP. Здесь же можно проверить состояние регистрации или отключить ее.

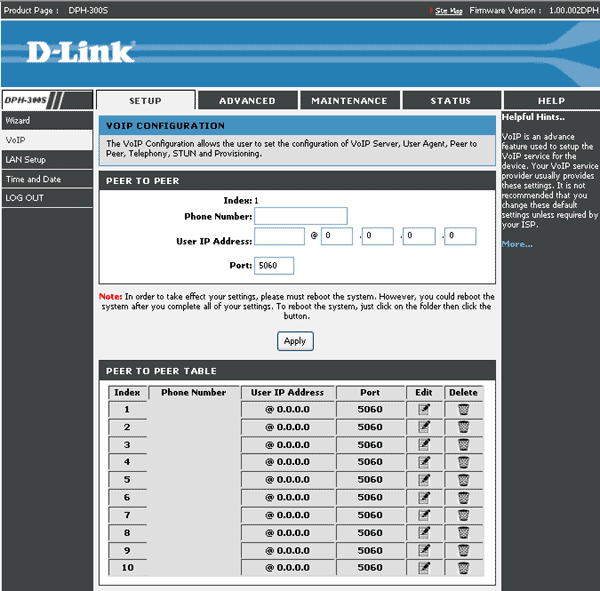

Данный аппарат поддерживает функцию соединения к себе подобным, при этом учетные записи собеседников определяются их IP-адресами, всего их может быть до десяти штук.

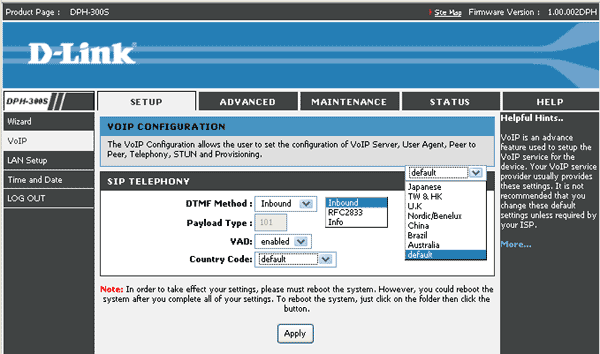

В закладку «SIP TELEPHONY» вынесены параметры:

  • DTMF Method (Dual Tone Multi Frequency – двухтональная мультичастотная посылка) представляет собой метод представления цифр различными частотами с целью передачи их по аналоговым линиям связи;
  • VAD (Voice Activity Detection) - определение голосовой активности (подавление пауз);
  • Country Code – Код страны где используется телефон (В списке Украины и России не наблюдается).

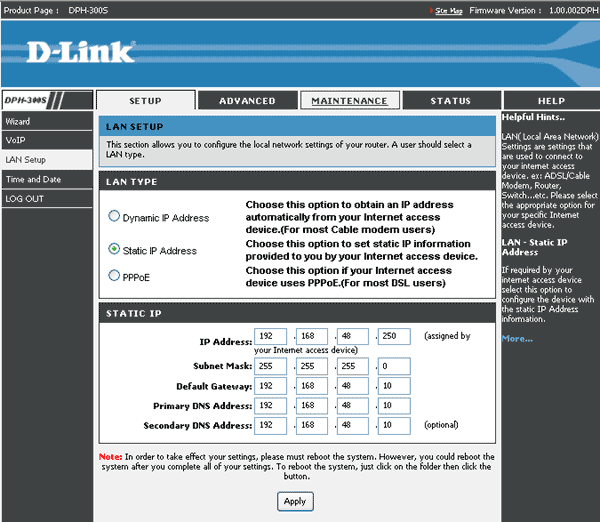

Далее идет страничка настроек и параметров получения IP-адреса телефоном. Это возможно динамически, можно задать параметры вручную или воспользоваться соединением PPPoE.

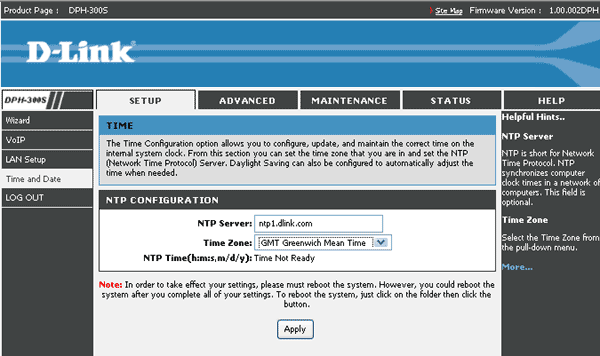

Здесь предлагается указать сервер времени NTP, а также временную зону для правильной синхронизации времени с сервера.

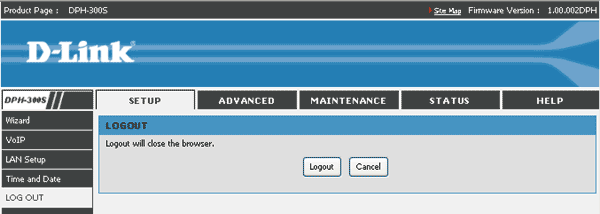

В каждом из пунктов меню присутствует страничка выхода из WEB-интерфейса с закрытием сессии управления.

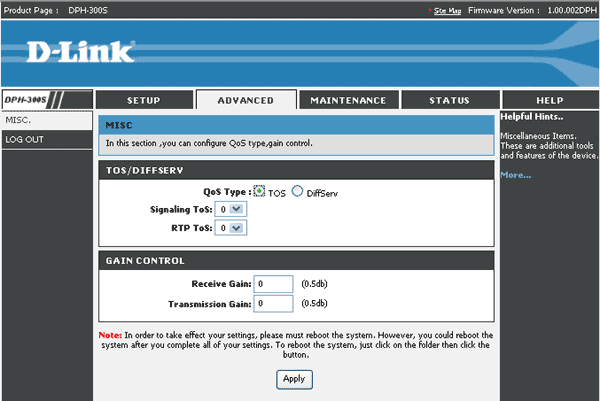

Есть и начальные возможности QoS: TOS «Type of Service» (Тип Обслуживания) – поле TOS в IP-заголовке. Изменяя это поле, можно выбрать высокую/низкую пропускную способность, минимальную задержку или высокую надежность. И здесь же можно подстроить Gain Control уровень передаваемого и принимаемого сигнала (громкость).

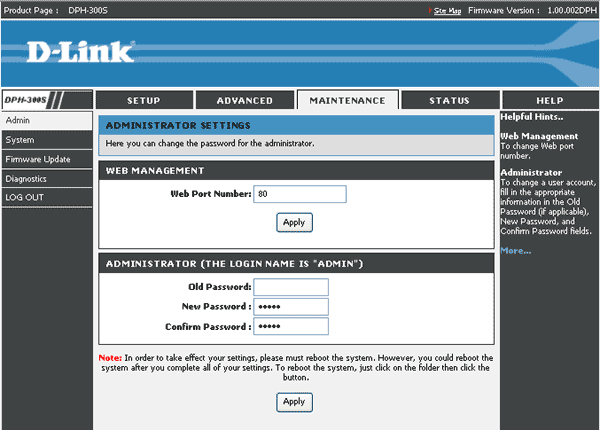

На странице «MAINTENANCE» можно задать порт и  пароль удалённого администрирования через WEB-интерфейс.

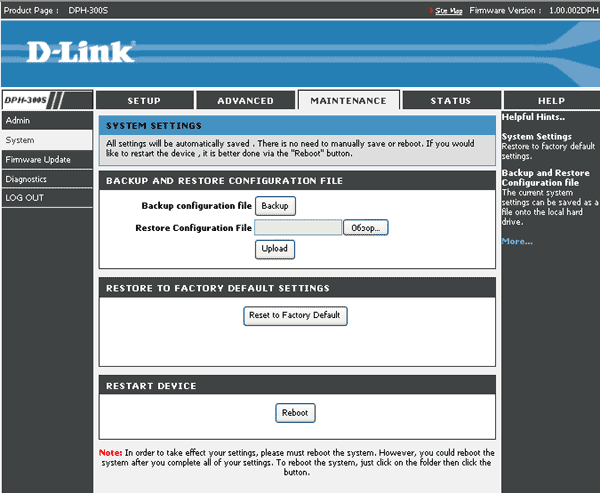

Можно загрузить сохраненную ранее конфигурацию или сохранить существующую, вернуться к заводским настройкам или перегрузить данную IP-станцию.

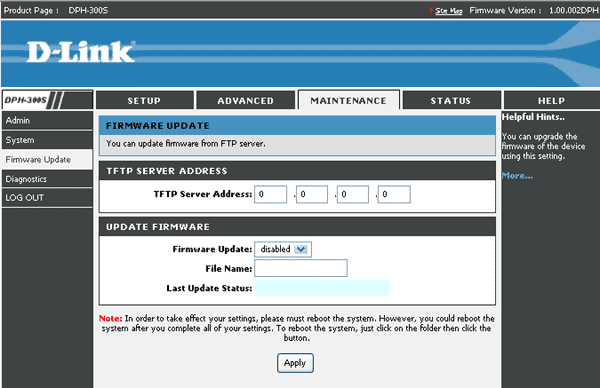

Обновление прошивки возможно с помощью сервера TFTP. Для этого необходимо задать адрес такого сервера и имя файла обновления.

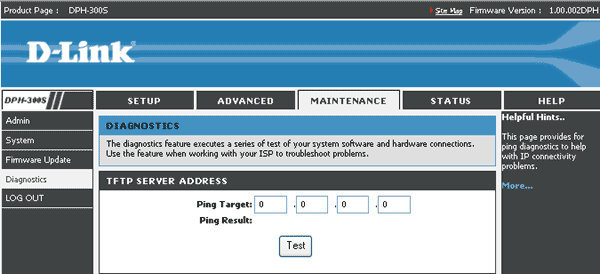

Есть возможность запустить команду PING.

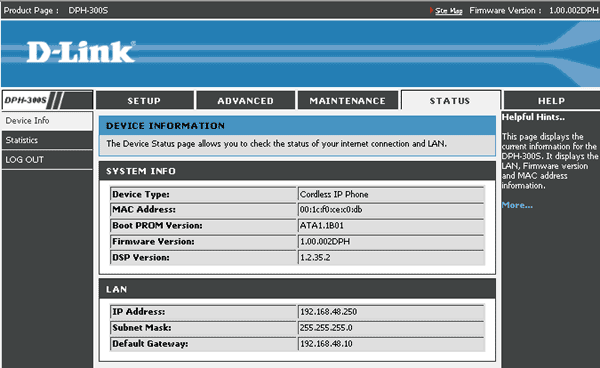

Закладка «DEVICE INFORMATION» наглядно демонстрирует пользователю основные параметры настройки данного VoIP-телефона.

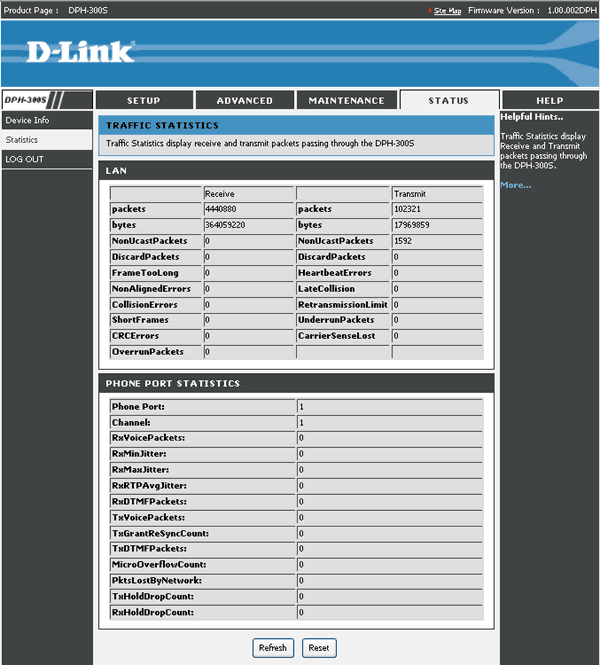

Есть и страничка статистики работы телефона.

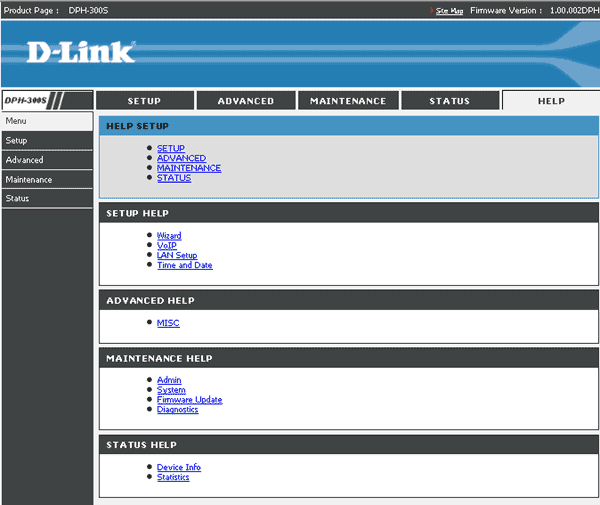

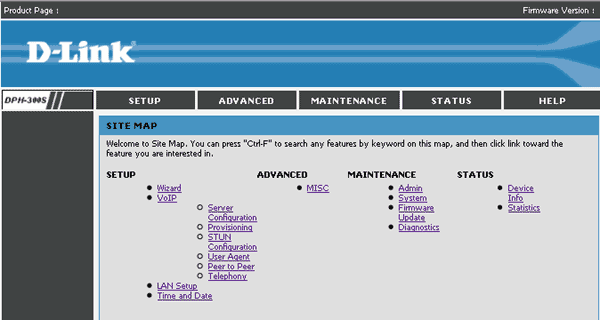

Данную модель можно отметить за достаточно расширенный и подробный раздел помощи по командам и параметрам настройки WEB-интерфейса.

Подводя итоги возможностям внутреннего программного обеспечения можно говорить о достаточном оснащении прошивки, как для позиционирования данного устройства в роли рабочего VoIP–DECT телефона с возможностью доступа через Fast Ethernet сети к SIP-серверам. Конечно, местами функционал ограничен, еще многие полезные и не очень функции могли бы облегчить или украсить использования данного аппарата, но с рядом маркетинговых ограничений функционал оснащения немного ослаблен.

D-Link DPH-300S в работе

Данный телефон может работать как в паре с другим аналогичным, так и с сервером SIP-регистрации, что явно увеличивает возможности его использования. Сделанные нами звонки через сервер Asterisk 1.4.25.1 на аналогичный телефон не вызвали никаких нареканий. Даже с учетом загруженности каналов связь практически всегда была стабильной и без помех. Задержки малы и не раздражали во время разговора. Это же мы можем сказать при работе двух аппаратов без сервера SIP-регистрации.

Единственное на что хочется обратить внимание читателя – это зависимость требуемой полосы пропускания от используемого кодека. По рекомендациям работы с серверами SIP-регистрации необходимо иметь симметричную полосу пропускания шириной не менее 64 Кбит/с в каждую сторону, однако реально используется меньшая полоса (порядка 20 Кбит/с). Более детально этот вопрос расписан в спецификации кодеков. Кодеки G.723 и G.729 обеспечивают приемлемое качество звука при небольшом трафике (до 8 Кбит/с). Кодек G.711 позволяет достичь высокого качества передачи звука, но при этом требует для своей работы широкополосный доступ к интернету со скоростью не менее 64 Кбит/с. Все в тех же рекомендациях можно определить необходимые затраты трафика на разговор по IP-телефонии. В среднем за 1 минуту общения расходуется 150 килобайт, за 15 минут - примерно 2,2 Мбайта, за получасовое общение можно израсходовать 4,5 Мбайт трафика, а три часа разговора сгенерируют трафик, объём которого составит всего 27 Мбайт. А во время простоя VoIP телефон генерирует несколько килобайт трафика в сутки для поддержания связи с сервером SIP-регистрации.

Заключение

Использование IP-телефонии позволяет существенно снизить расходы на междугородные и международные переговоры. При использовании двух SIP-устройств или программных SIP-средств, связь становится совершенно бесплатной, конечно, если не учитывать расход трафика, стоимость которого в данном случае несоизмеримо меньше стоимости междугородного или тем более международного звонка.

Практическое использование D-Link DPH-300S показало достаточно хорошие возможности устройства. Данный телефонный аппарат позволяет осуществлять соединения с управляющим протоколом SIP и обеспечивает переговоры с отличным качеством голоса. Также он обладает удобным и практичным дизайном и продуманной эргономикой.

Достоинства:

  • исполнение в виде DECT-трубки;
  • удобная схема подключения (встроенный коммутатор Fast Ethernet на 2 порта) позволяет подключать телефон в разрыв кабеля, идущего к ПК;
  • возможности работы в двух режимах одновременно, по проводной телефонной линии PSTN и по VoIP-телефонии через Интернет;
  • хорошее качество передаваемого голосового сигнала;
  • поддержка нескольких основных кодеков;
  • возможность работы за маршрутизаторами с поддержкой NAT;
  • возможность настройки через меню, отображаемое на ЖК экране;
  • удобная клавиатура;
  • возможность осуществлять звонки через SIP-регистратора, либо напрямую по сохранённым в записной книжке IP-адресам абонентов;
  • низкое потребление трафика в режиме ожидания.

Недостатки:

  • нет подсветки дисплея и клавиш, что затрудняет звонки в темноте или при плохом освещении;
  • мелкие управляющие клавиши, выполненные из твердого пластика;
  • нет поддержки «старого» протокола VoIP-связи H.323;
  • функционал WEB-интерфейса ограничен по дополнительным возможностям;
  • относительно маленькое время автономной работы трубки на идущих в комплекте аккумуляторных батареях.


Автор: Валерий Паровышник

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленное для тестирования оборудование.
