Обзор и тестирование двухполосной уличной PoE точки доступа Edimax Pro OAP1300: выход на глобальный уровень

Протестированные нами ранее точки доступа отличались дизайном и функциональными возможностями, но все они были предназначены для использования внутри помещений. А модель Edimax Pro OAP1300 создана в том числе и для наружного применения. Где это потребуется? Например, с ее помощью можно организовать масштабируемую сеть в студенческом городке, на стадионах, парках, территории крупного предприятия, в больницах, санаториях или гостиницах, на строй площадках и т.д. Одним словом, везде, где есть необходимость в беспроводной сети с большим количеством подключений.

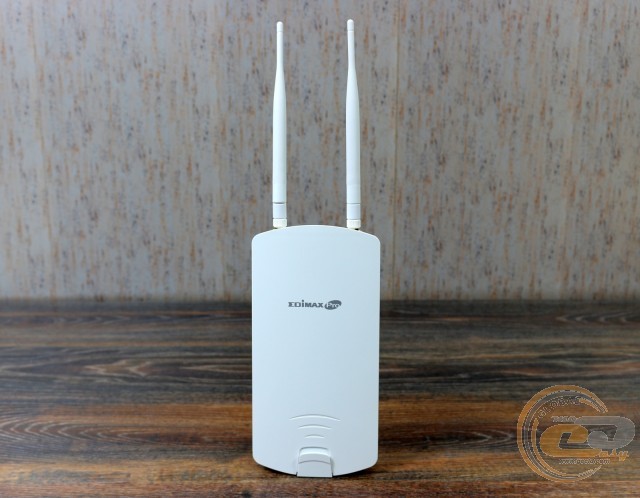

Edimax Pro OAP1300

Чтобы реализовать устройство подобного уровня, необходимо учесть множество нюансов. Например, наружное использование предполагает защиту корпуса от погодных условий. Edimax Pro OAP1300 не боится перепадов температур в диапазоне от -40°С до 60°С, пыли, проливных дождей и даже морских волн (IP56). Желательно иметь и расширенный радиус действия. С этим у тестируемой модели также все отлично: если для обычных точек доступа дальность связи составляет 25-30 метров, то у Edimax Pro OAP1300 она в полтора раза выше. А как вам нравится возможность одновременного подключения до 200 пользователей, поддержка до 32 SSID и встроенный Radius-сервер на 256 пользователей. И все это только вершина айсберга, поэтому давайте приступим к более полному его исследованию.

Спецификация

Модель

Edimax Pro OAP1300

Тип

Двухполосная уличная точка доступа

Класс устройства

AC1300

Стандарты беспроводной связи

IEEE 802.11a/b/g/n/ac Wave 2

Чувствительность

≤ -93 дБм

Поддерживаемые частотные диапазоны

2,4 / 5 ГГц

Максимальная пропускная способность

2,4 ГГц

400 Мбит/с

5 ГГц

866 Мбит/с

Антенны

2 х внешние

802.11r/k (бесшовный роуминг)

Да

Band Steering

Да

AirTime Fariness

Да

Beamforming

Да

Количество SSID

16 (2,4 ГГц) + 16 (5 ГГц)

Количество клиентов

до 100 на полосу или 200 на точку доступа

Встроенный Radius-сервер

Да (до 256 пользователей)

Внешние интерфейсы

1 x RJ45 (LAN, 10/100/1000 Мбит/с, PoE In)
1 х RJ45 (LAN, 10/100/1000 Мбит/с, PoE Out)

Режимы работы

Точка доступа / WDS точка доступа / WDS мост / Клиент

Защита беспроводной сети

WEP / WPA / WPA2

Поддерживаемые протоколы

IPv4, IPv6

Питание

802.3af/at (PoE-инжектор не входит в состав)

Энергопотребление (полная нагрузка)

15 Вт (30 Вт с PoE out)

Энергосбережение

802.3az

Защита корпуса

IP56

Размеры

271,8 х 120,9 х 35 мм

Масса

592 г

Страница устройства

Edimax Pro OAP1300

Сайт производителя

Edimax

Упаковка и комплект поставки

Edimax Pro OAP1300 Edimax Pro OAP1300

Устройство поставляется в картонной упаковке с информативной суперобложкой, которая с помощью цветной полиграфии и сопутствующего текстового сопровождения обозначает ключевые преимущества Edimax Pro OAP1300 и технические особенности. Некоторые из них нанесены и на основную коробку.

Edimax Pro OAP1300 Edimax Pro OAP1300

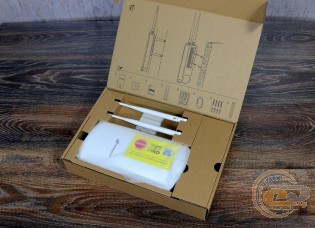

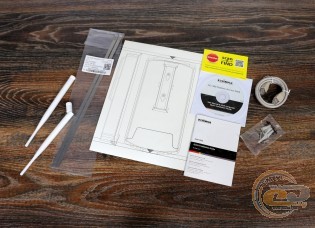

Точка доступа и сопутствующие компоненты надежно и аккуратно разложены по своим отсекам внутри коробки, поэтому можно не волноваться за их сохранность во время транспортировки. В комплект поставки входят:

  • CD-диск с мастером установки и руководством пользователя;
  • набор бумажной документации;
  • картонный шаблон для настенного монтажа;
  • две съемные внешние антенны;
  • кабель Ethernet;
  • две стяжки для монтажа точки доступа на штанге;
  • четыре винтика с дюбелями для настенного монтажа точки доступа.

Блок питания не предусмотрен, поскольку устройство поддерживает стандарты 802.3af/at, поэтому необходимое питание будет подаваться посредством Ethernet-кабеля напрямую из совместимого коммутатора или инжектора.

Внешний вид и аппаратная платформа

Edimax Pro OAP1300 Edimax Pro OAP1300

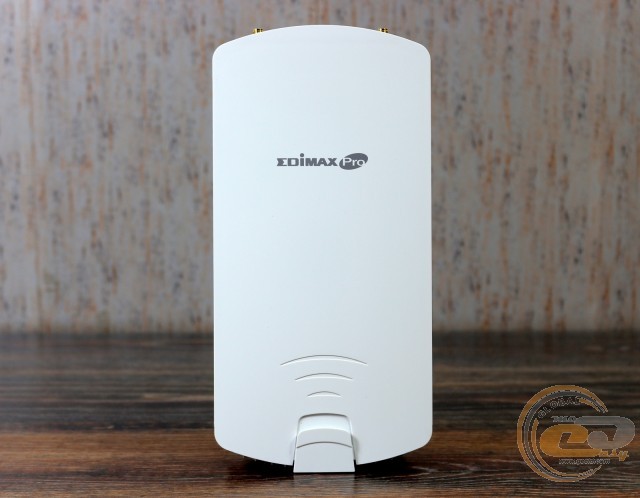

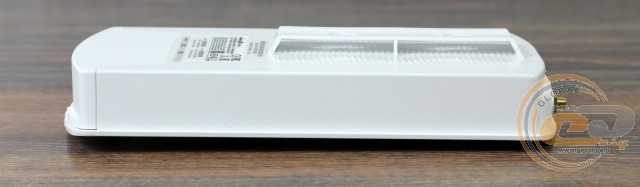

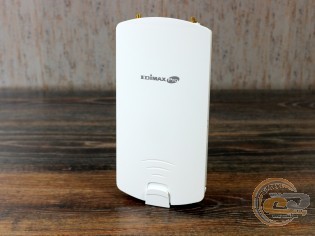

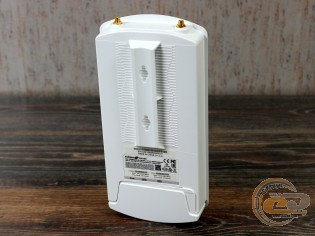

Edimax Pro OAP1300 использует симпатичный в своей простоте дизайн корпуса, который изготовлен из матового белого пластика. При настенном монтаже она не будет привлекать ненужного внимания. Лицевая сторона лишена каких-либо значимых элементов за исключением логотипа серии и защелки внизу для снятия крышки. На обратной стороне есть наклейка с полезной технической информацией и штанга с крепежными отверстиями. Никакой вентиляции в корпусе не предусмотрено, чтобы гарантировать защиту от воды и пыли (IP56).

Edimax Pro OAP1300

Edimax Pro OAP1300

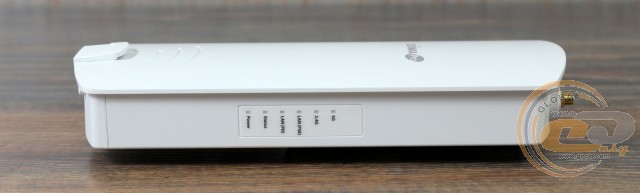

На одной из боковых сторон есть шесть LED-индикаторов. Они позволяют оперативно определить задействованные частотные диапазоны (2,4 / 5 ГГц), активность двух LAN-портов, наличие ошибок в работе точки доступа и статус питания. Более подробное пояснение по ним есть в руководстве пользователя.

Edimax Pro OAP1300

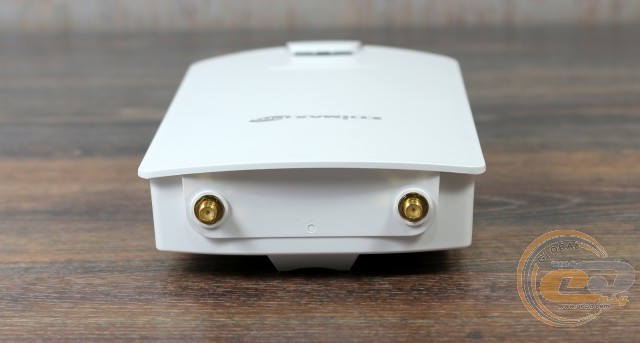

Вверху находится пара водонепроницаемых SMA-разъемов для подключения комплектных внешних антенн с коэффициентом усиления 5 dBi. Сами антенны рекомендуется сгибать под углом 45°.

Edimax Pro OAP1300 Edimax Pro OAP1300

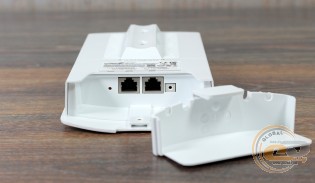

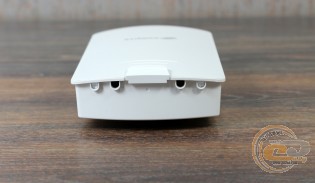

Снизу под защитной крышкой скрываются два гигабитных LAN-порта и кнопка «Reset». Крышка легко снимается, но и надежно фиксируется. В ней проделаны два отверстия для вывода Ethernet-кабелей. Если вы хотите использовать лишь точку доступа, то провод необходимо подключать к правому разъему RJ45 (PoE In). Если питание от Edimax Pro OAP1300 будет подаваться на другое устройство, например, на аналогичную точку доступа или IP-камеру, то для этого предназначен левый разъем RJ45 (PoE Out).

Edimax Pro OAP1300

Аппаратная платформа устройства представлена 4-ядерным процессором Qualcomm Atheros IPQ4018 (4 х Cortex-A7) с рабочей тактовой частотой 710 МГц. Именно он обеспечивает реализацию стандартов 802.11n/ac Wave 2 и двух частотных диапазонов с пиковой пропускной способностью 1266 Мбит/с. А за обслуживания двух гигабитных LAN-портов отвечает контроллер Qualcomm Atheros QCA8072. Объем оперативной DDR3-памяти составляет 128 МБ, а постоянной – 16 МБ (SPI NOR Flash).

К качеству сборки корпуса не возникло никаких вопросов: панели подогнаны без зазоров, и они не продавливаются. Другого от устройства с сертификатом IP56 мы и не ожидали.

Функциональные возможности

Edimax Pro OAP1300

Выше мы уже упоминали некоторые преимущества и возможности двухполосной уличной точки доступа Edimax Pro OAP1300, но в этом разделе соберем их всех воедино, чтобы получить цельную картину. Итак, оно не боится пыли и воды, в том числе проливных дождей (IP56), и может работать в широком диапазоне температур (от -40°С до 60°С). Молнии ему также не страшны, поскольку встроенный разрядник выдерживает ток до 10 кА и напряжение до 2 кВ. Но если вам этого мало, то в арсенале производителя есть модель Edimax Pro OAP1750 с уровнем защиты IP67 для эксплуатации в самых сложных условиях.

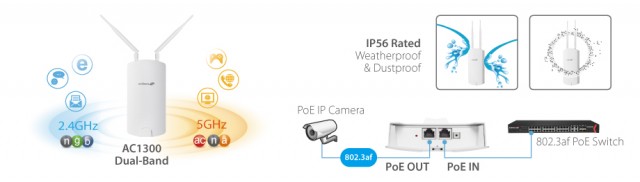

Кроме того, Edimax Pro OAP1300 является первой внешней точкой доступа на рынке с поддержкой стандарта 802.11ac Wave 2 с двумя LAN-портами, один из которых можно использовать для питания другого устройства (до 15 Вт) благодаря поддержке стандарта IEEE 802.3af. Более подробно о стандарте 802.11ac Wave 2 сказано в обзоре беспроводного маршрутизатора Edimax RG21S, поэтому здесь лишь тезисно напомним о ключевых особенностях:

  • повышение пропускной способности и возможность использования более широких каналов;
  • поддержка MU-MIMO, которая в данном случае позволяет одновременно обслуживать до четырех устройств;
  • использование технологии Beamforming, которая фокусирует беспроводной сигнал в направлении клиента для создания более надежного и качественного канала связи;
  • поддержка технологии AirTime Fariness (ATF), которая оптимизирует скорости Wi-Fi среди клиентов с разным уровнем производительности, чтобы более старые и медленные из них не снижали общую скорость сети;
  • использование технологии Band steering, которая балансирует использование диапазонов и по возможности переключает клиентов на частоту 5 ГГц для гарантии их высокой производительности.

Edimax Pro OAP1300

Для успешного наружного использования и работы в условиях большого количества беспроводных устройств, Edimax Pro OAP1300 может похвастать следующими преимуществами:

  • расширенной дальностью связи беспроводного сигнала – в 1,5 раза выше типичных 25-30 м для обычных точек доступа;
  • одновременной поддержкой до 200 клиентов;
  • возможностью организации до 32 SSID для подключения различных отделов, групп пользователей, партнеров или гостей;
  • наличием встроенного Radius-сервера для идентификации до 256 пользователей;
  • аппаратной поддержкой бесшовного роуминга (протоколы 802.11k/r) для обоих частотных диапазонов, что позволяет автоматически и незаметно переключаться от одной точки доступа на другую, с более сильным сигналом, без задержек и прерываний, что особенно важно при потоковой видео- или аудиотрансляции;
  • поддержкой технологии DFS (Dynamic Frequency Selection) для диапазона 5 ГГц, которая позволяет динамически менять радиоканалы с целью минимизации помех, отсутствия конфликта с радиолокационными устройствами и увеличения пропускной способности.

Edimax Pro OAP1300

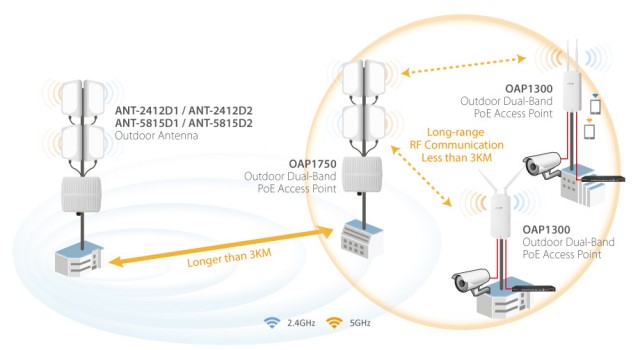

Edimax Pro OAP1300 может работать в одном из четырех режимов: точки доступа, клиента, точки доступа WDS (Wireless Distribution System) или моста WDS. И если первые два особых вопросов не вызывают, то два последних весьма интересные. Технология WDS позволяет расширить зону беспроводного покрытия благодаря объединению нескольких совместимых точек доступа в единую сеть. При этом проводное соединение между ними может отсутствовать, зато сохраняются MAC-адреса клиентов сети.
