Компактный Wi-Fi маршрутизатор и точка доступа Linksys WRT54GC

Зачастую удобство использования информационных технологических решений и коммуникаций связи граничит с громоздкостью и шумностью такой аппаратуры. Домашний компьютер можно заменить ноутбуком, а функции сервера доступа к сети интернет или к ресурсам различных сетей легко может выполнять маленькое и вполне солидное устройство связи. Такие решения от различных производителей отличаются по качеству своей работы, функциональности, удобству настройки и дизайну исполнения корпуса.  Именно последний аргумент, т.е. оригинальность и компактоность исполения, заставил нас включить в серию обзоров и тестирование модели WRT54GC от компании Linksys, являющейся дочерним производителем именитого разработчика активного сетевого оборудования Cisco Systems.

Но наряду с довольно весомым преимуществом, выраженным в компактности и стильности исполнения, данная модель получила очень неплохую функциональность.

Технические характеристики

Производитель	Linksys
Модель	WRT54GC
WAN
Тип	Fast Ethernet
Количество портов	1
Auto MDI/MDI-X	да
Фиксированный IP	да
Динамический IP	да
PPPoE	да
PPTP	да
L2TP	нет
IPSec	нет
BigPond Telstra Cable	нет
Возможность задания в ручную MAC	да
Возможность задания размера MTU вручную	да
LAN
Количество портов	4
Auto MDI/MDI-X	да
Ручное блокирование интерфейсов	нет
Дополнительные разъемы расширений
USB 2.0	нет
WLAN
Антена
Количество	1
Тип	Не съемная, дипольная, внешняя
Возможность замены антенны/тип коннектора	нет
Принудительное задание номера рабочей антенны
Поддерживаемые стандарты и скорости
802.11g	OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбит/с
802.11b	CCK (11 Мбит/с, 5.5 Мбит/с), DQPSK (2 Мбит/с) DBPSK (1 Мбит/с)
Регион/Кол-во каналов	??/13
Расширения протокола	нет
Возможность ручного задания скорости	да
Выходная мощность, дБм
(максимальная?)	16,5
802.11g @54Mbit/s	16,5
802.11b @11Mbit/s	13,5
Чувствительность приемника, дБм
802.11g @54Mbit/s	65
802.11b @11Mbit/s	90
Работа с другой AP
Поддержка WDS (мост)	нет
Поддержка AP	да
Поддержка WDS + AP	нет
Возможность работы в режиме клиента	нет
Wireless repeater (повторитель)	нет
Безопасность
Блокировка широковещательного SSID	да
Привязка к MAC адресам	да
WEP	да, до 128 бит
WPA-Personal	да
WPA2-Personal	да
WPA-Auto-Personal	да
WPA-Enterprise	нет
WPA2-Enterprise	нет
802.1x (через Radius)	нет
Возможности прошивки
Администрирование
Задание пароля на пользователя admin	да
Возможность изменения добавления Login	нет
Управление через WAN по заданному IP&port	да
WEB-интерфейс	да
WEB-интерфейс через SSL	нет
Собственная утилита	да
Telnet	нет
SSH	нет
COM-порт	нет
SNMP	нет
Возможность сохранения и загрузки конфигурации	да
Встроенный DHCP сервер	да
Статический DHCP по MAC	да
Поддержка UPnP	да
Протоколы поддерживаемые WAN
Режим работы обычного свича для LAN, WAN и WLAN интерфейсов	нет
NAT
one-to-many NAT (стандартный)	да
one-to-one NAT	да
Возможность отключения NAT (работа в режиме роутера)	да
Возможность работы в режиме моста	нет
VPN pass through
IPSec	да
PPTP	да
PPPoE	нет
L2TP	да
Traffic shaping (ограничение трафика)	нет
DNS
Встроенный DNS-сервер (dns-relay)	нет
Поддержка динамического DNS	да, DynDNS.org
Часы
Синхронизация часов	да (NTP, Time, Daytime)
Задание времени вручную	нет
Утилиты
ICMP ping	да
Traceroute	да
Resolving	нет
Ведение лога
Логирование исполнения правил файрвола	да. входящих и исходящих пакетов
Логирование Wireless	нет
Логирование DHCP Leases	да
Логирование Port Forwarding	нет
Логирование System Log	нет
Хранение внутри устройства	да
Хранение на внешнем Syslog сервере	нет
Отправка на email	нет
Роутинг
Статический (задание записей вручную)	да, 10 записей
Наличие и возможности встроенных фильтров и файрвола
Возможности SPI (Stateful Packet Inspection)
Поддержка SPI (Stateful Packet Inspection)	да
Возможность использования SPI в правилах	нет
Наличие фильтров/файрвола
на LAN-WAN сегменте, ограничение доступа в интернет	да
на WLAN-WAN сегменте, ограничение доступа в интернет	да
на LAN-WLAN сегменте	нет
Поддерживаемые типы фильтров
С учетом SPI	нет
По MAC адресу	да
По source IP адресу	да
По destination IP адресу	нет
По протоколу	да
По source порту	нет
По destination порту	да, блокировка прохождения пакетов по времени
Привязка ко времени	да
По приложению	нет
По URL	да
По домену	нет
По слову	да
Работа со службами списков URL для блокировки	нет
Типы действий
allow	да
deny	да
log	нет
Виртуальные сервера
Возможность создания	да
С возможностью включения/откл. по времени, дню недели	нет
Задания различных public/private портов для виртуального сервера	да
Возможность задания DMZ	да
Возможность задания DMZ трафика на уровне портов	да
Питание
Тип БП	внешний, 3,3VDC, 2 A
Поддержка 802.1af (PoE)	нет
Дополнительная информация
Подключение внешнего USB HDD, Flash	нет
Подключение WEB камеры (видеонаблюдение)	нет
Подключение USB принтера	нет
Версия прошивки	V1.00.7
Размеры, мм.	98 x 98 x 25
Вес, г.	141
Сайт производителя	http://www-ru.linksys.com/
Средняя цена	Посмотреть в price.ua  Посмотреть в price.ru

Сбор характеристик производился по информации представленной на сайте производителя и по фактическим возможностям встроенного WEB интерфейса самого испытуемого маршрутизатора.

Упаковка

Верхняя упаковка изготовлена из глянцевой картонной бумаги, с не яркими, но информативными рисунками.

Лицевая сторона выполнена в синих тонах с перечислением в верхнем правом углу поддерживаемых программным обеспечением языков интерфейса, в виде флагов различных стран. Желто-зеленая цветовая гамма выделяет для потребителя главные особенности данного продукта: поддержка беспроводного канала связи Wi-Fi 802.11g стандарта и участие в создании данной модели компании Cisco Systems. Здесь же белыми надписями выделено многофункциональное назначение данного продукта и его компактные размеры. На левом боку подчеркнуто, что на диске поставки есть программа обеспечения безопасности Internet Security с бесплатной лицензией на 60 дней от symantec.

С обратной стороны производитель постарался разместить краткую инструкцию в картинках, пометив назначения каждого разъема задней панели со скромным описанием под ней основных особенностей этого продукта на восьми языках. А также обратил внимание на частотный диапазон работы беспроводного канала 2,4 ГГц, поддержку G спецификации Wi-Fi; на позиционирование данной аппаратуры как Broadband Router и ее компактные размеры.

 Комплектация

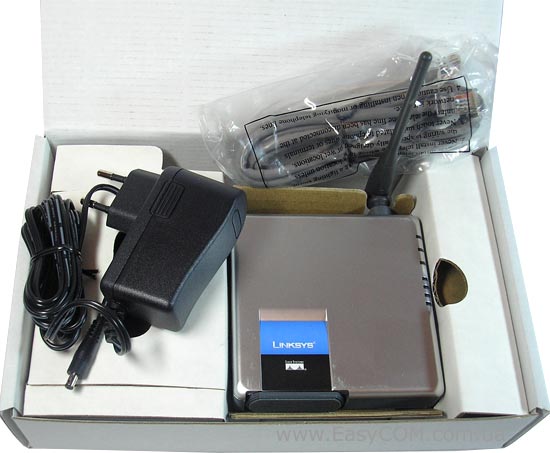

Комплектация модели Linksys WRT54GC вполне достаточная - присутствует все, что необходимо для работы. Немного удивил тот факт, что сам роутер не помещен в полиэтиленовую упаковку, как остальные элементы поставки. Такая непродуманность привела к появлению довольно серьезных потертостей на корпусе обозреваемого образца. Думаем, будущий владелец не будет рад получить новый маршрутизатор в таком состоянии, как будто им уже кто-то некоторое время пользовался, причем не очень аккуратно.

В комплекте присутствуют:

• Маршрутизатор WRT54GC;
• CD-диск с ПО и документацией;
• Руководство пользователя на английском языке (краткая инструкция по установке и обслуживающему программному обеспечению);
• Патчкорд для подключения к Fast Ethernet сети потребителя.
• Блок питания от внешней сети.

Маршрутизатор WRT54GC

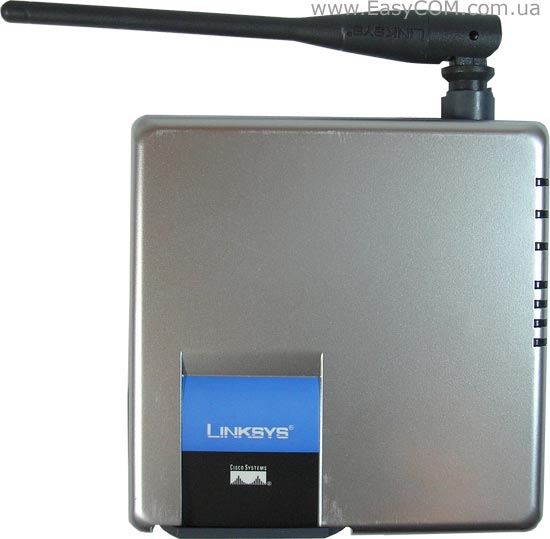

Модель WRT54GC имеет серебристый корпус квадратной формы со скругленными краями. Наклейка с именем производителя помещена в небольшую нишу, что позволит частично защитить ее от механических воздействий. Сам же корпус, покрытый серебристой краской, нельзя назвать качественно защищенным от царапин. Полученный экземпляр за время доставки к нашему тестовому столу приобрел массу потертостей и если учесть, что его упаковка не предусматривала защиту полиэтиленовым пакетом, то можно предположить потерю презентабельного вида из-за трения о картон коробки при транспортировке.

В угоду общему стилю производитель пожертвовал качеством системы вентиляции, порой так необходимой многофункциональным маршрутизаторам, но скорее всего данная модель оснащена маломощными экономичными по энергопотреблению чипами, что позволило обойтись без большой радиаторной решетки на корпусе данной модели.

Оформление обратной стороны не отличается от общего стиля. Стоит отметить наличие четырехсторонних креплений, позволяющих повесть маршрутизатор на стенку, и качественных резиновый ножек в каждом углу корпуса для установки на горизонтальную поверхность. Здесь так же нет ни одного намека на вентиляцию.

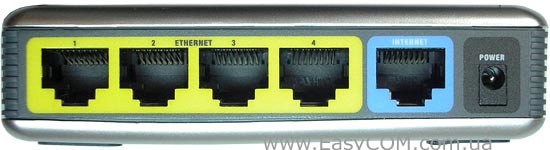

Рассматривая тыльную сторону маршрутизатора слева направо, в первую очередь видим ряд выделенных желтым цветом коммуникационных разъемов подключения к сети Fast Ethernet клиентов LAN сегмента внутренней сети. Далее следует разъем WAN голубоватого цвета для  подсоединения данного маршрутизатора к сети провайдера, а сразу за ними находится гнездо подключения блока питания.

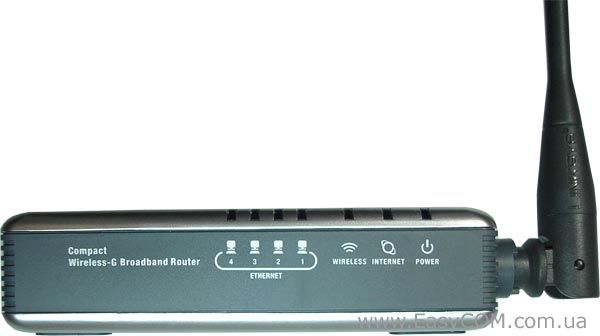

Передняя панель обеспечивает качественную информативность многих режимов работы. Вся выводимая здесь информация о состояниях маршрутизатора довольно проста в понимании для конечного пользователя. На передней панели есть индикация работы LAN портов внутреннего сегмента сети и беспроводного участка WLAN. Далее следует индикация входящего WAN порта подписанного как Internet и конечно же замыкает этот ряд сигнализация питания маршрутизатора.

Одна несъемная всенаправленная антенна поможет обеспечить данному маршрутизатору приемо-передачу беспроводного сигнала. Заменить ее на более мощную не получится ввиду отсутствия разъема для подключения. Этот фактор и еще некоторые описанные ниже заставляют задуматься о довольно узкой направленности модели WRT54GC, но в тоже время с качественным исполнением всех заявленных производителем функций. На двух из боковых сторон все же есть небольшие скрытые от взгляда вентиляционные решетки. Будем надеяться на их достаточность для охлаждения внутренних элементов маршрутизатора.

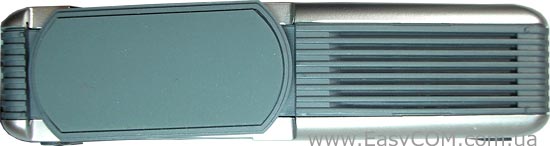

Вторая боковая сторона также получила решетку вентиляции, но здесь еще есть и прорезиненная в основании ножка со степенью свободы вращения 90 градусов для более удобного расположения данной модели на столе пользователя. Но самое интересное можно найти под ней, повернув ее перпендикулярно корпусу. Там находиться кнопка сброса настроек (возврат к заводским настройкам) - очень предусмотрительно со стороны производителя спрятать столь опасный элемент в таком укромном месте.

В общем, стоит отметить интересную направленность производителя в сторону компактности и функциональности данного образца.

Программное обеспечение.

Данная модель поддерживает быструю интеграцию в сеть с простой настройкой и установкой через идущее на диске ПО. Чтобы воспользоваться этой возможностью, необходимо вставить CD, идущий в комплекте поставки, в оптический привод и сразу запустится утилита настройки, предлагающая последовательный алгоритм, заставляющий пользователя следовать по предложенным шагам установки.

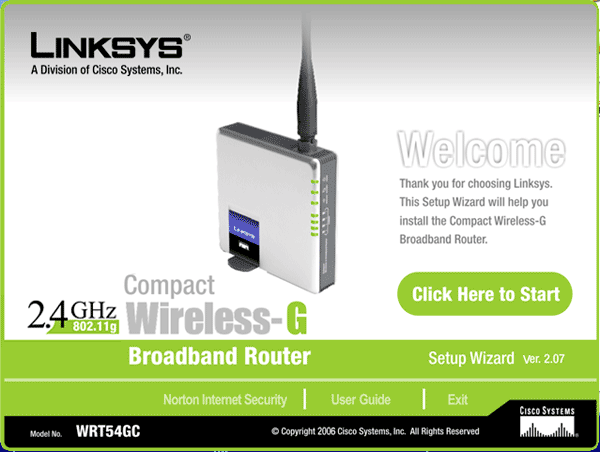

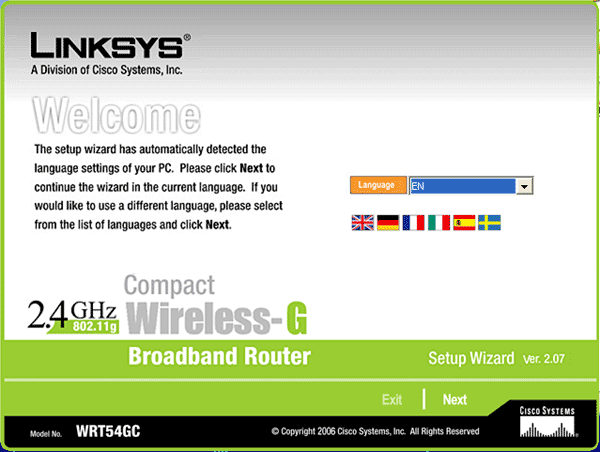

Здесь можно задать язык последующего интерфейса инсталляции. При нажатии кнопки Next попадаем в меню быстрой настройки.

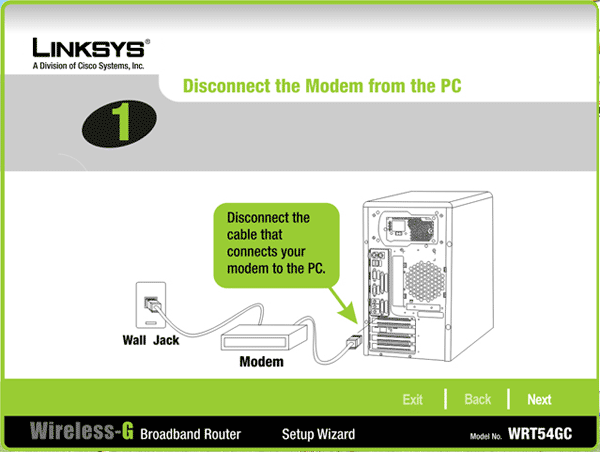

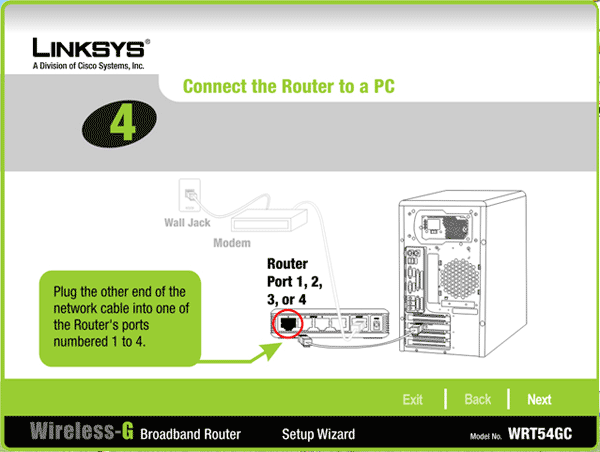

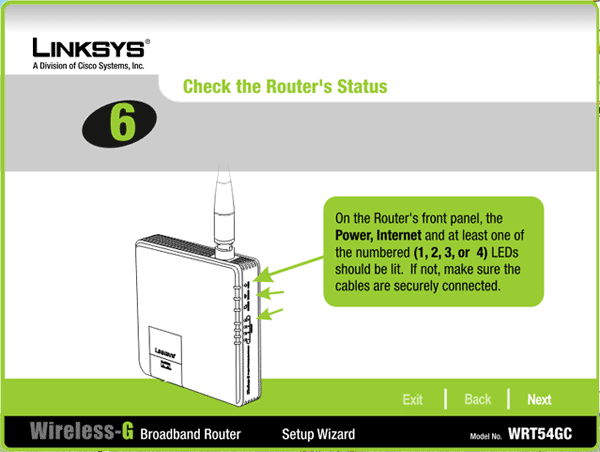

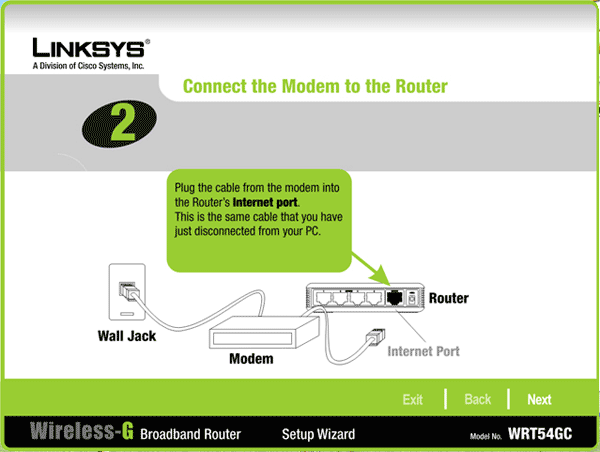

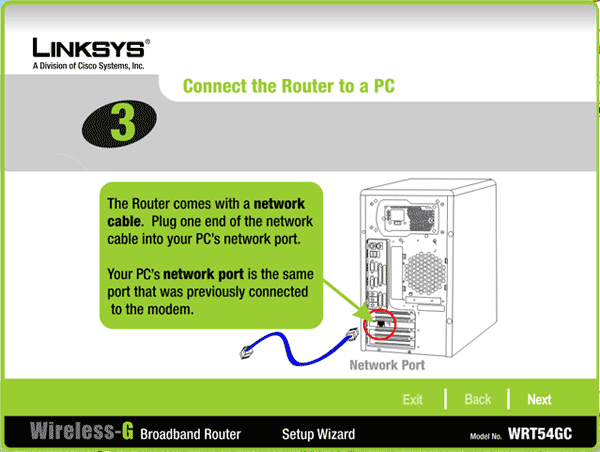

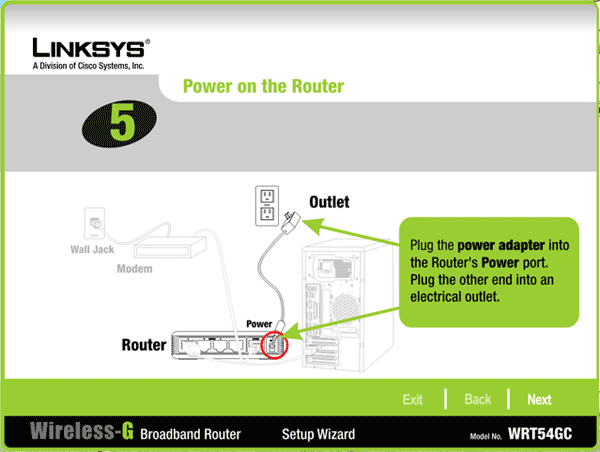

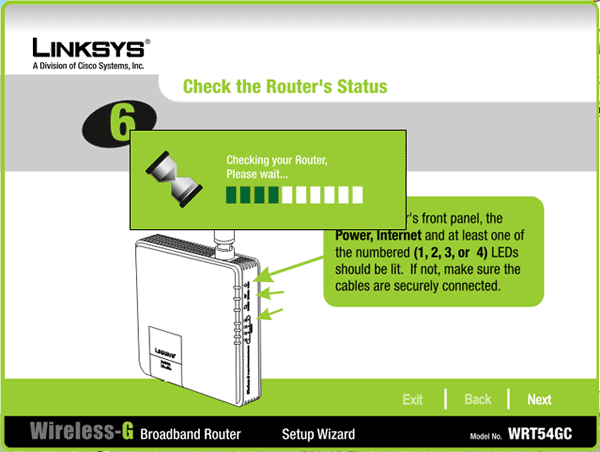

Далее нажимаем Click Here to Start и следуем предложенным инструкциям настройки.

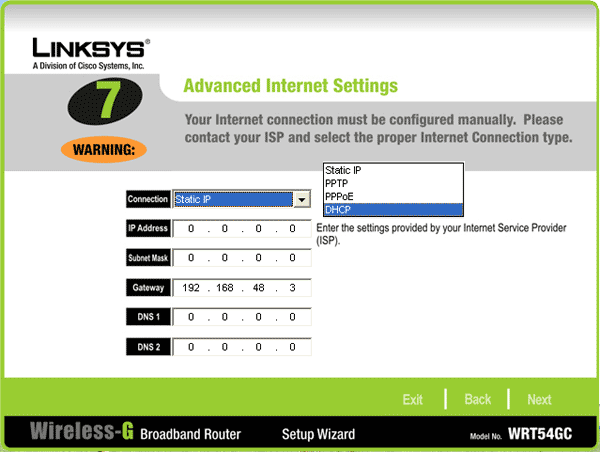

Затем возможно в ручном режиме задать параметры выхода в интернет.

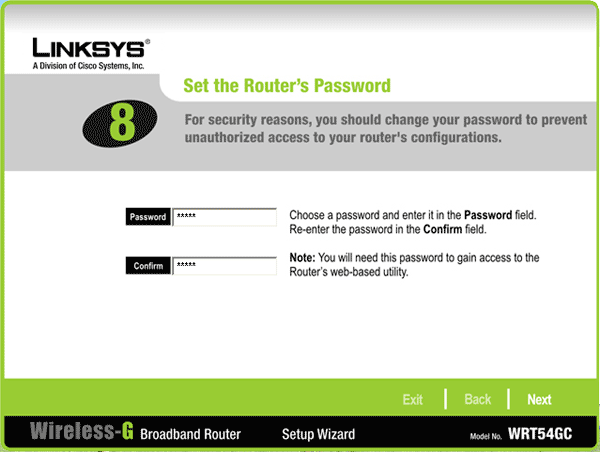

Есть возможность замены пароля на вход WEB интерфейса для управления данным маршрутизатором.

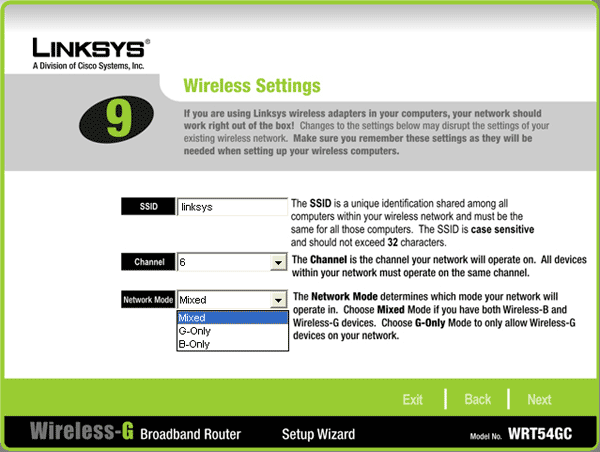

Здесь выбираем имя сети, номер канала, режим работы (802.11g @54Mbit/s или 802.11b @11Mbit/s), а так же DNS имя данного маршрутизатора в сегментах сети.

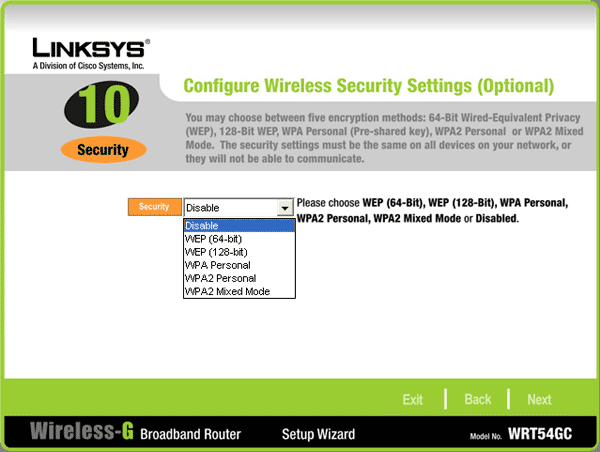

Здесь задается алгоритм шифрования и от его выбора зависит предложенный вариант ключа шифра.

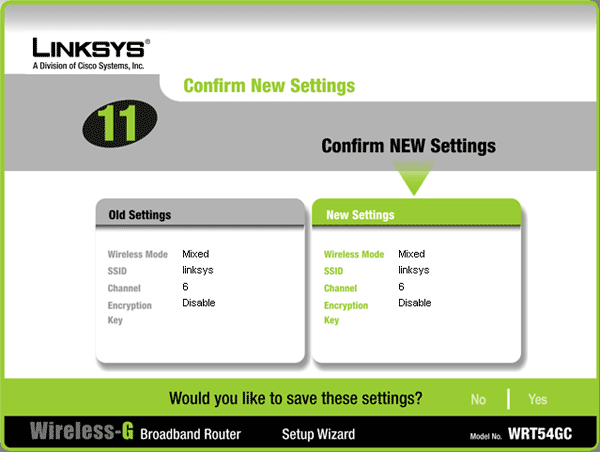

Окно окончательного утверждения настроек.

Далее происходит их применение.

Web-интерфейс, присутствующий в данном устройстве для его настройки и управления, вполне дружелюбен. Но и нельзя назвать его сильно функциональным.

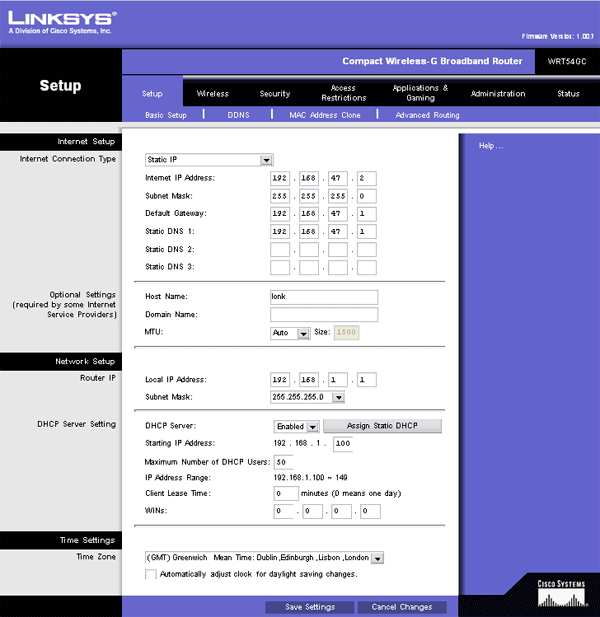

Первая и самая главная для маршрутизатора страничка позволяет настроить  рабочий режим WAN интерфейса.

Здесь можно задать:

• способ получения IP адреса во внешней сети динамически по внешнему DHCP серверу или задать в ручном режиме;
• выбрать способ соединения по шифрованному каналу с провайдером связи через стандарты: PPPoE и PPTP;
• прописать IP адрес маршрутизатора в локальной сети;
• настроить раздачу IP адресов для клиентов WLAN и LAN сегментов через встроенный сервер DHCP с ячейкой включения/выключить этого сервиса;
• настроить статический DHCP;
• установить диапазон выдаваемых адресов с учетом времени, в течении которого данные IP адреса будут зарезервированы за получившим его клиентом (по его MAC адресу);
• есть таблицы зарезервированных IP и клиентов, воспользовавшихся динамической выдачей, приведены в разделе Status;
• в самой нижней части можно задать временную зону вашего расположения и поставить галочку автоматического применения всех ваших изменений.

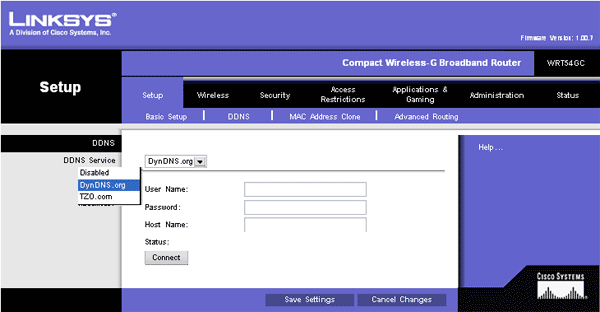

Выбрать из списка предустановленный сервер динамической раздачи доменных имен DDNS.

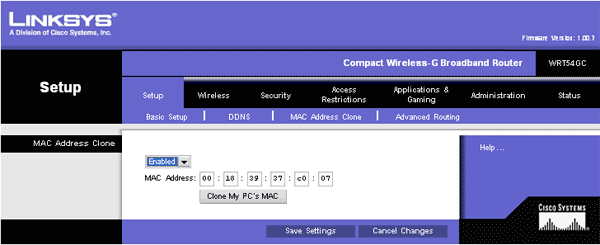

Есть возможность клонирования MAC адреса, если ваш провайдер ведет раздачу разрешений только по MAC идентификации клиента.

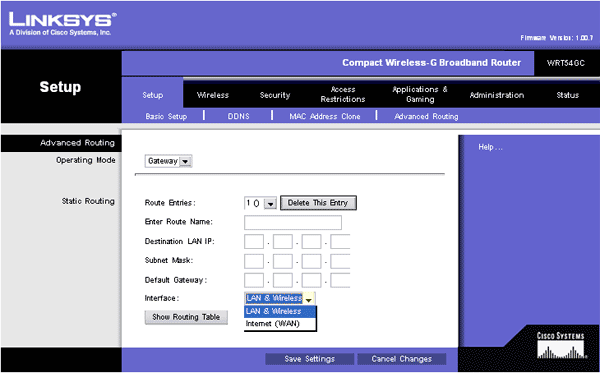

Выбрать режим работы и соответствующие настойки маршрутизатора с маршрутизацией или с включенным общим сервисом NAT. Можно задать до десяти статических маршрутов.

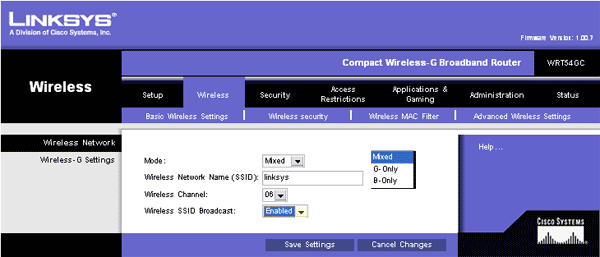

В пункте меню Wireless выбирается стандарт Wi-Fi точки доступа, задается имя беспроводного соединения, которое будет фигурировать при подключении клиентов. Можно выбрать номер канала линии точки и отключить безопасный режим передачи данных по беспроводному сегменту.

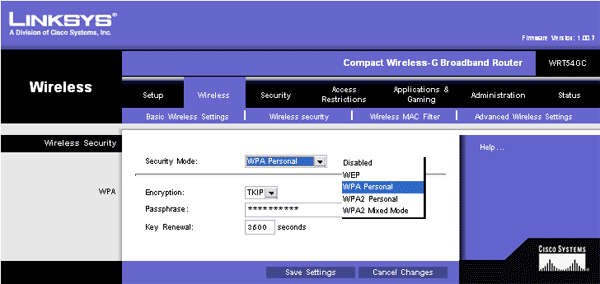

Здесь в ручном режиме можно выбрать метод авторизации при подключении, а так же, исходя из выбранного способа авторизации, можно задать и алгоритм шифрования радиоканала. Поддерживаемые стандарты шифрования и аутентификации указанны в таблице спецификаций приведенной выше.

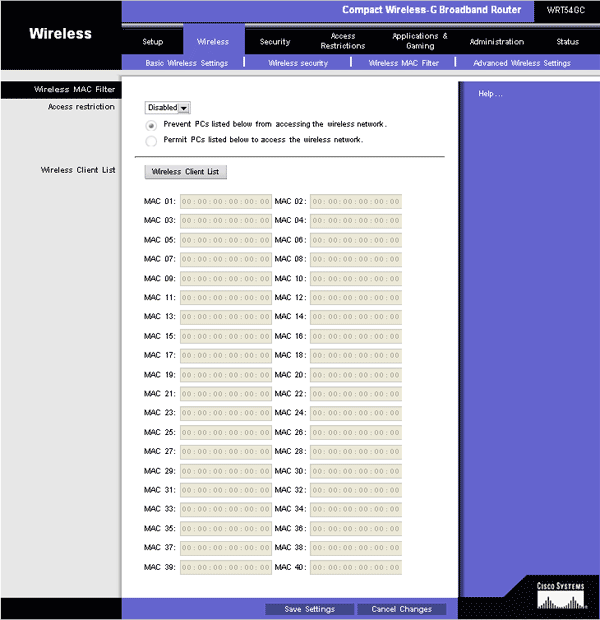

Можно включить и выбрать один из двух режимов фильтрации MAC адреса подключающихся клиентов беспроводной сети и отредактировать лист MAC адресов. Всего 40 позиций.

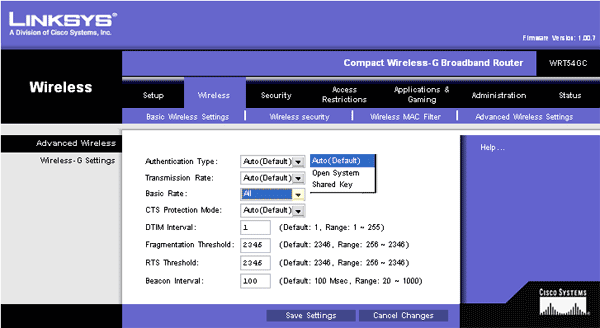

Все дополнительные параметры беспроводной сети разместились на закладке Advanced Wireless Setings. Здесь есть возможность отключения широковещательного SSID (имени сети и ее параметров входа), включить дополнительные расширения спецификации, отключить/включить беспроводной канал и т.д. и т.п.

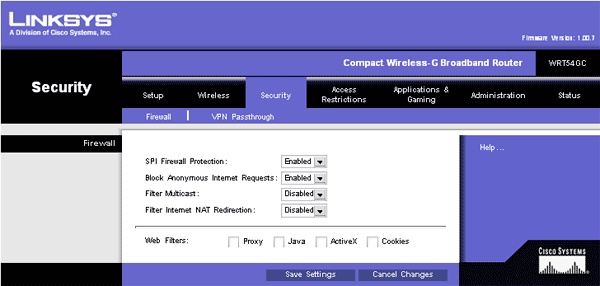

Есть возможность скорректировать работу предустановленной системы фильтрации трафика. Но набор настроек не очень широк и функционален, поэтому предлагаемые возможности назвать хорошим сетевым экраном очень тяжело.

Есть возможность определять VPN пакеты и перенаправлять их во внешний сегмент сети и наоборот.

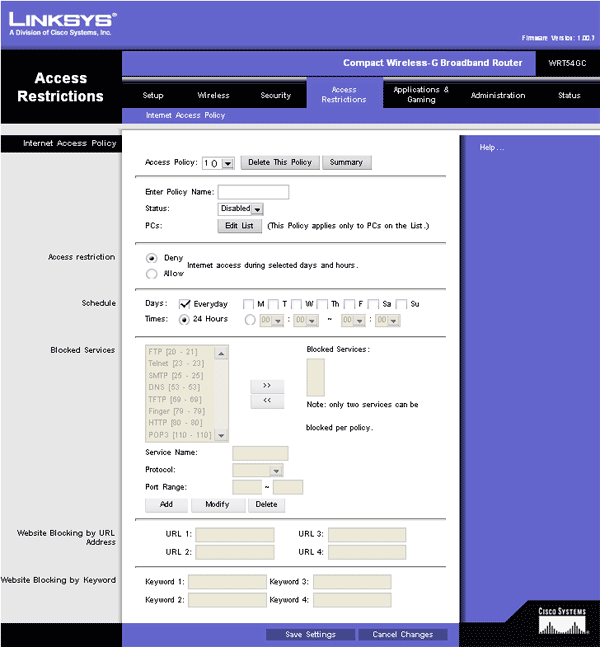

В данном маршрутизаторе можно закрыть для прохождения трафик различного рода приложений. Фактически это запрет работы с указанными в списке портами. Можно закрыть доступ с определенных IP локальной сети во внешнюю с указанием диапазона портов и регламентом правил по времени, заблокировать доступ на указанные интернет ссылки и домены. А так же есть возможность ограничения доступа к определенным доменам при обнаружении заданных сочетаний символов в их адресах.

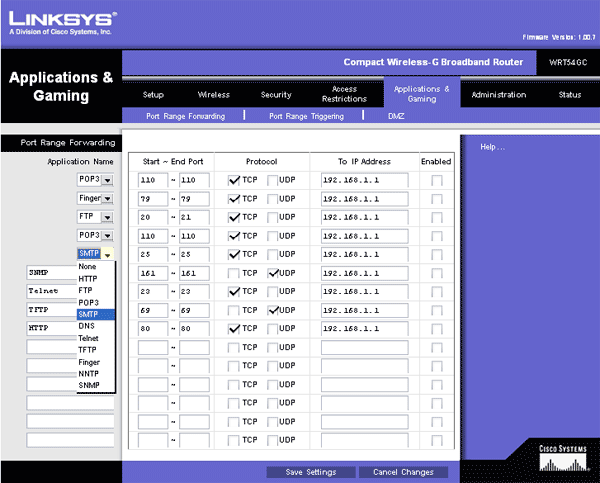

В Port Range Forward можно задать IP локальных машин, на которые будет «пробрасываться» определенные порты из внешнего подключения. Такая функция даст возможность реализовать любые сервера на машинах локальной сети, которые будут открытые по прописанным портам для внешнего трафика и подключений.

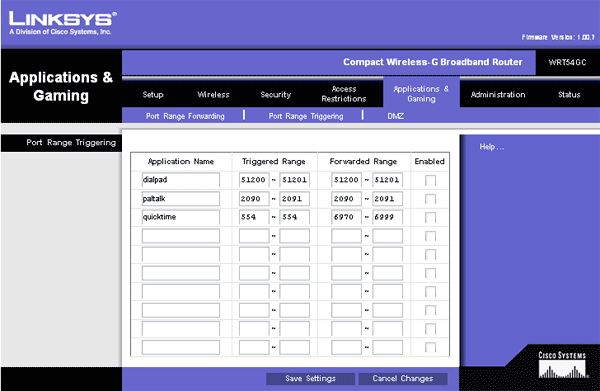

Port Triggering  позволит реализовать переопределение или подмену портов направления пакетов.

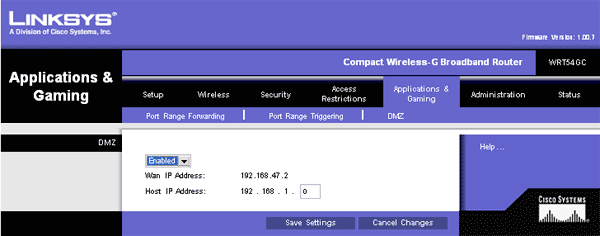

Есть возможность задать в пункте DMZ IP локальной станции, которая будет получать все пакеты, пришедшие на любой порт маршрутизатора. Значит, для внешнего клиента именно она будет иметь назначенный на WAN интерфейс IP адрес и полностью реагировать на все его запросы.

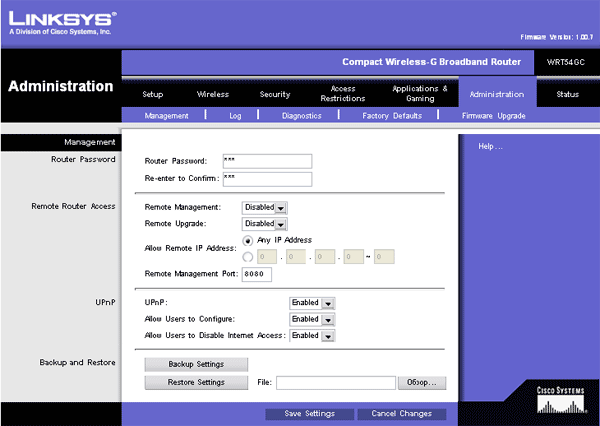

Данная закладка меню позволяет в своей верхней части задать пароль для входа в WEB-интерфейс (Login: admin). А так же здесь можно включить и настроить доступ на управление из внешней сети по протоколу HTTP c указанием порта доступа и IP адреса с которого будет разрешено подключение на управление и обновление прошивки. В нижней части две кнопки отвечают за сохранение текущих настроек на компьютер пользователя и восстановление настроек с сохраненного файла.

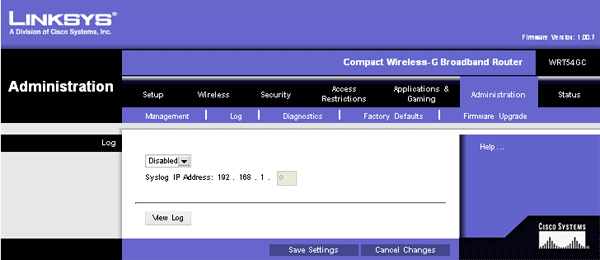

Последующие странички WEB интерфейса обеспечат: легирование входящего и исходящего трафика, работу с командами PING и TRACERT, возможность обновления прошивки маршрутизатора, загрузки прошивки с локального жесткого диска и восстановления заводских настроек.

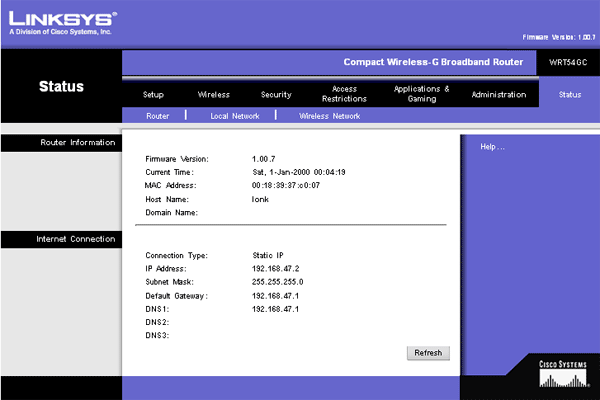

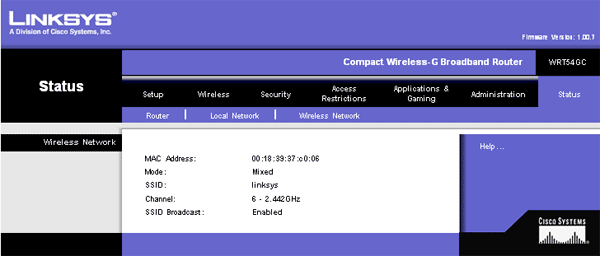

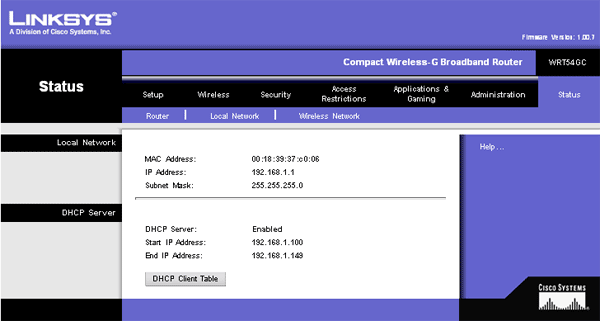

Небольшой сервер статистики, показывающий как сконфигурированы отдельные элементы маршрутизатора в данный момент, фиксирует клиентов подключившихся через DHCP сервер, таблицу маршрутов и настройки Wi-Fi сегмента.

Подводя итоги возможностям внутреннего WEB-интерфейса, можно отметить отличие данной компактной модели от своего старшего собрата Linksys WRT54GL.  Они заключаются в отсутствии системы приоритетности трафика и поддержке меньшего числа вариантов подсоединения к сети провайдера. В остальных позициях данная модель вышла более простой по настройкам, и некоторые малозначительные особенности здесь реализованы немного более функционально, чем у старшей модели.  Суммируя, можно говорить о достаточном оснащении прошивки как для позиционирования данного устройства в рамках домашнего маршрутизатора и точки доступа Wi-Fi, но с рядом маркетинговых ограничений в функциях маршрутизации и блокировке внешнего трафика.

Тестирование

Мы постарались протестировать работу адаптера в стандартной панельной железобетонной высотке. Но сразу стоит оговориться о неполной адекватности и повторяемости результатов таких тестов между несколькими этажами. Тестируемые каналы связи используют беспроводные стандарты 802.11, а все радиоканалы очень чувствительны к радиопомехам практически любого бытового или цифрового оборудования. Следовательно, стоит принимать во внимание работу мобильных аппаратов, микроволновых печей и других электроприборов, создающих радиопомехи. Еще на качество связи между этажами могут влиять экраны, такие как, например, часто используемые утеплители полов на фольговой основе.

Тестированию будет так же подвержено качество передаваемого сигнала в максимально благоприятных условиях для Wi-Fi сегмента и непосредственно пропускные возможности канала самого маршрутизатора (NAT). Опыты проводились на удалении не более двух метров между точками. В тестах использовался сетевой адаптер Linksys WUSB54GC.

Сравнительное тестирование работоспособности на скорости соединения 54 Мбит/с с прямой видимостью на расстоянии два метра без шифрования канала.

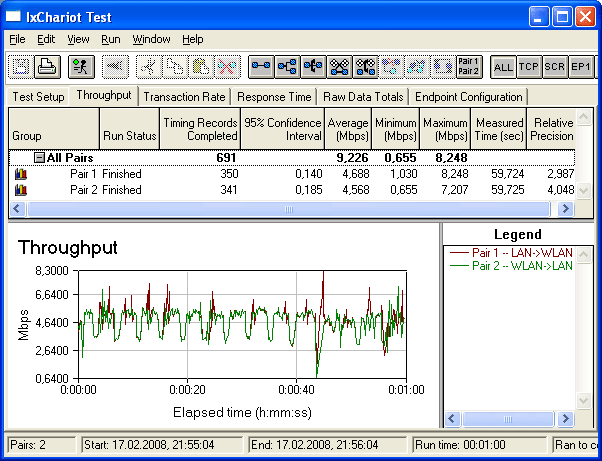

В обоих направлениях.

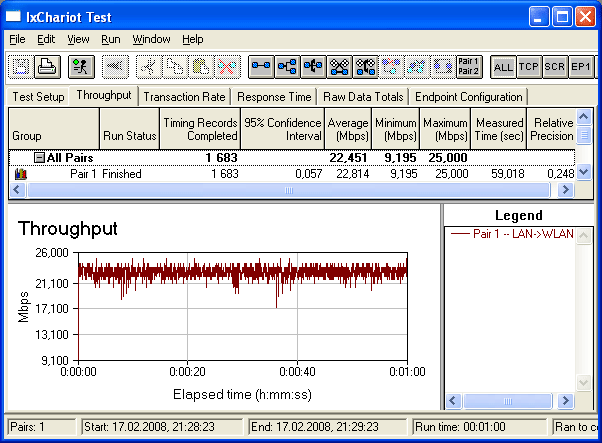

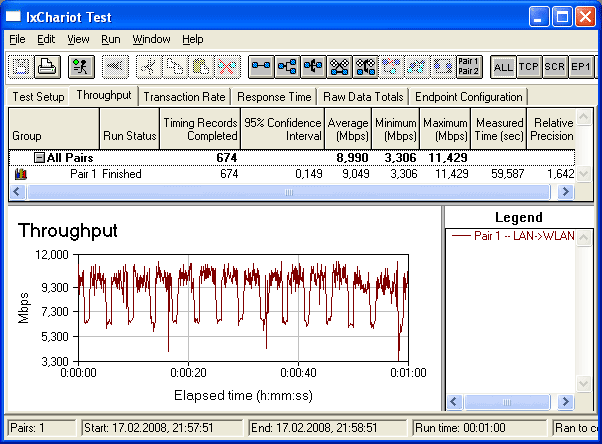

Поток данных от точки доступа к USB адаптеру.

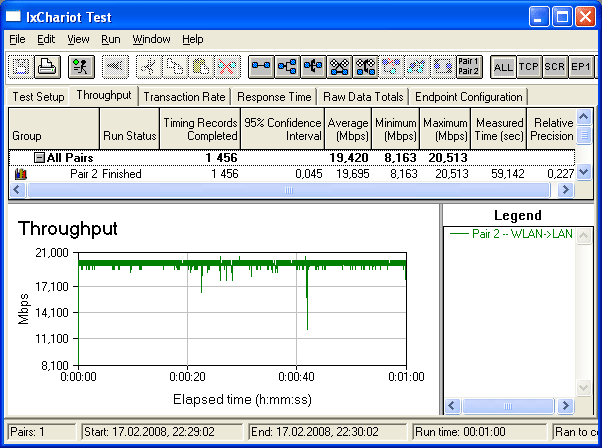

Поток данных от USB адаптера к точке доступа.

Сравнительное тестирование работоспособности на скорости соединения 54 Мбит/с с прямой видимостью на расстоянии два метра с использованием шифрования WPA2.

В обоих направлениях.

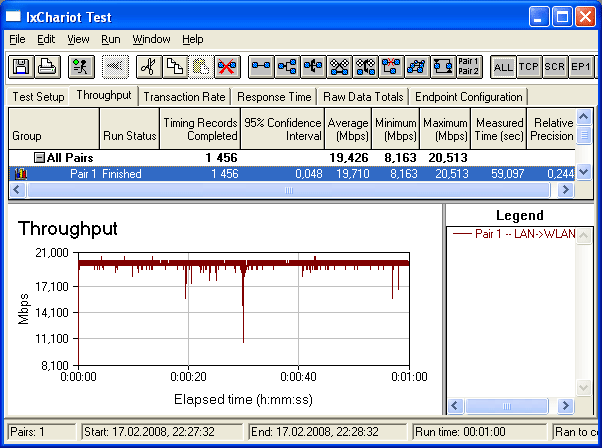

Поток данных от точки доступа к USB адаптеру.

Поток данных от USB адаптера к точке доступа.

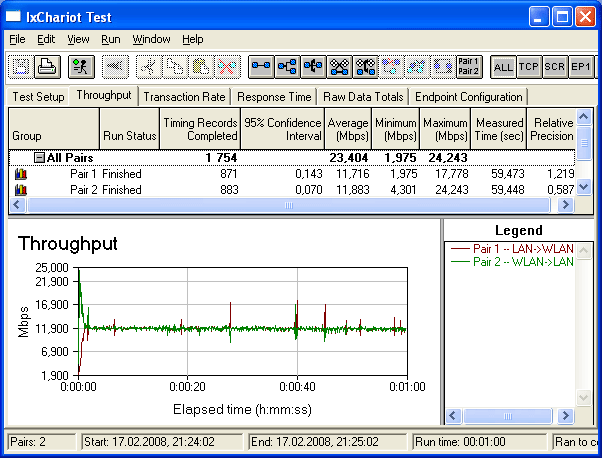

Сравнительное тестирование работоспособности через два этажа панельной многоэтажки без шифрования канала.

В обоих направлениях.

Поток данных от точки доступа к USB адаптеру.

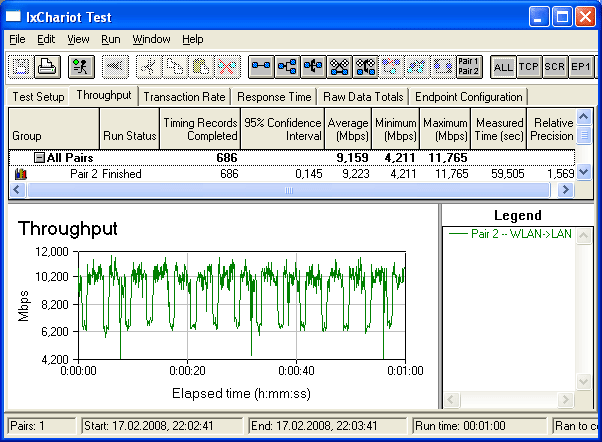

Поток данных от USB адаптера к точке доступа.

Сравнительное тестирование скорости прохождения пакетов через NAT службу данного маршрутизатора.

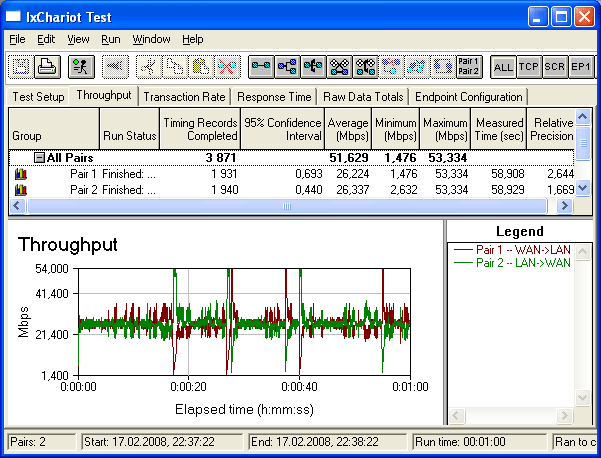

В обоих направлениях.

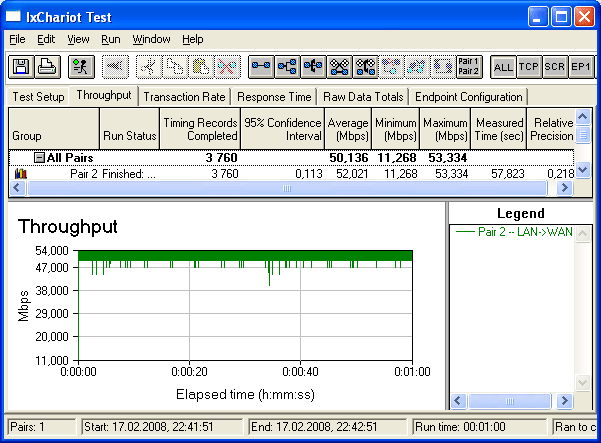

Из локальной сети во внешнюю.

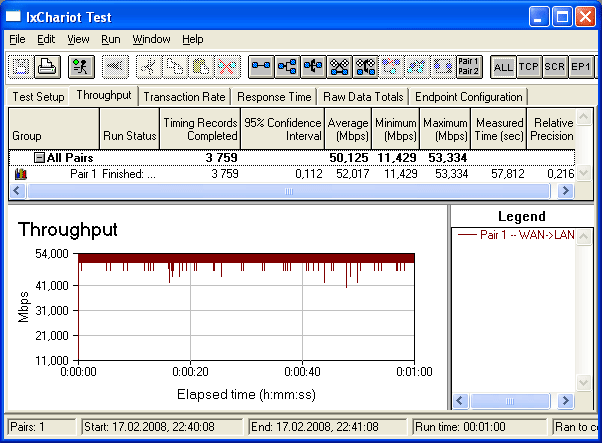

Из внешней сети в локальную.

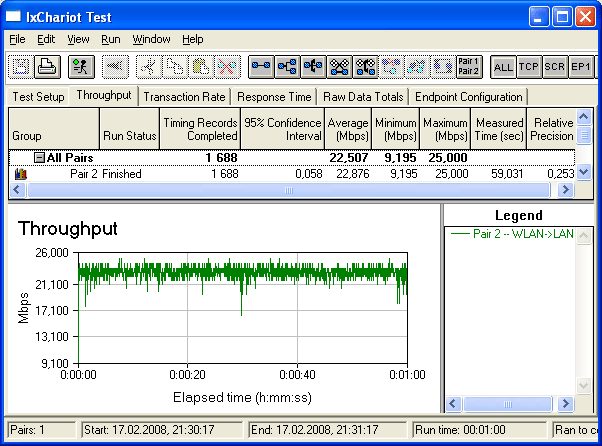

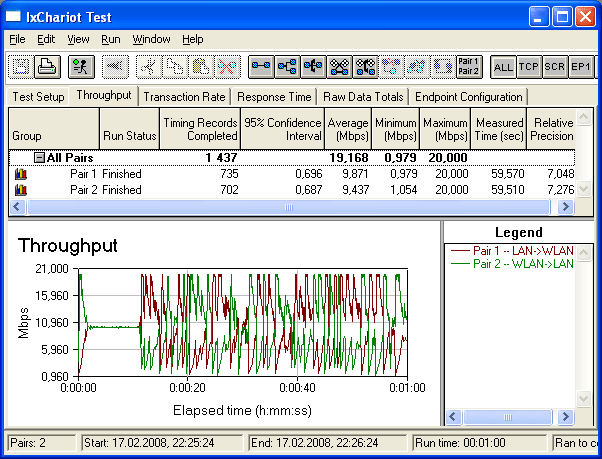

Сравнительное тестирование скорости прохождения пакетов через LAN интерфейс для другого LAN клиента.

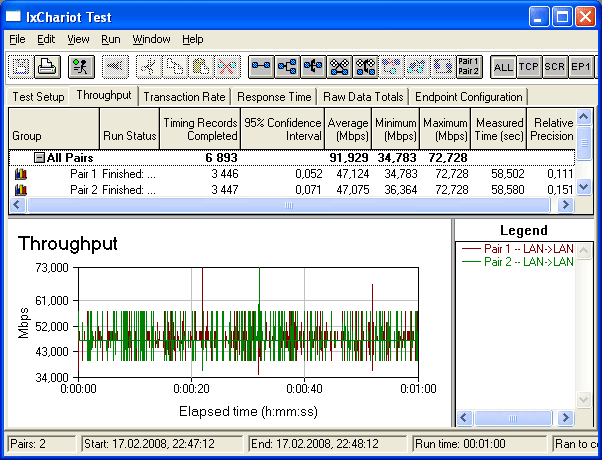

В обоих направлениях.

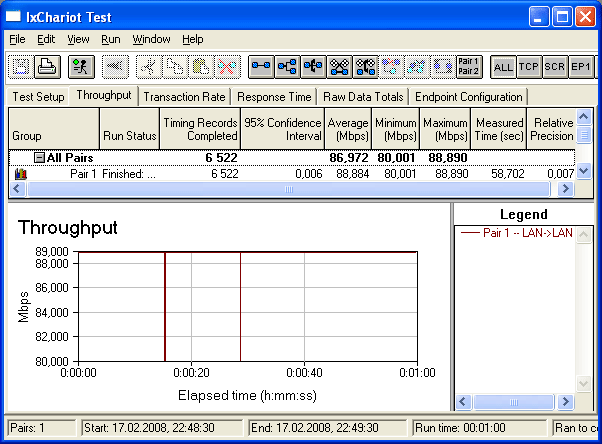

Однонаправленный поток данных.

По результатам тестов можно заключить, что в самых лучших условиях средняя скорость передачи данных по беспроводному соединению составила 23.4 Мбит/с, при пиковых скачках до 25 Мбит/с, что является хорошими показателями для стандарта IEEE 802.11g. Даже при тестировании прохождения сигнала через два этажа железобетонного панельного дома, скорость передачи беспроводного сегмента хоть и уменьшилась больше чем в два раза, но, все же, осталась на достаточном для комфортной работы уровне, что довольно интересно учитывая наличие всего одной антенны. Отметим одну интересную особенность, при прохождении пакетов через NAT сервис маршрутизатора скорость не превышает 53,334 Мбит/с, что по современным меркам не очень хороший результат, но он, все же, немножко лучше, чем у старшей модели.

Выводы

Маршрутизатор WRT54GC от компании Linksys можно порекомендовать как бюджетное решение для организации доступа к интернет и сети Fast Ethernet, посредством подключения по протоколу 802.11g в нетребовательных к ширине канала домашних сетях и коммуникациях малого офиса. Наряду с довольно хорошим качеством работы и нормальной обеспеченной скоростью доступа, данный образец имеет неплохую поддержку со стороны разработчика и очень компактное и стильное исполнение корпуса. Он отличается достаточно легким в настройке интерфейсом с хорошим подбором возможностей и использованием различных способов обработки проходящего трафика.

Сравнивая модель Linksys WRT54GC с ее более дорогим «братом» WRT54GL, отметим в первую очередь компактность корпуса, но меньшую функциональность по основным возможностям маршрутизатора (способам подсоединения к провайдеру и отсутствии механизмов приоритезации трафика), но в тоже время более качественный и удобно продуманный WEB-интерфейс. Естественно, малые габариты и присутствие одной антенны, по сравнению с двумя у модели WRT54GL, немного повлияли на качество передачи по беспроводному сегменту при неблагоприятных условиях. Но стоит отметить, что даже в такой ситуации эта модель показала себя намного более стабильной и имела большую продуктивность Wi-Fi сегмента относительно аналогов от других производителей. Очень понравилась продуманность и технологичность исполнения корпуса данной модели, но быстро царапающееся покрытие его поверхности сразу понижает оценку качества продукта.

Плюсы:

• Очень практичный дизайн и малые габариты.
• Хорошая скорость передачи данных как для 802.11g без поддержки расширений спецификации.
• Удобный в настройке WEB-интерфейс.
• Хорошая дальность действия устройства и стабильность передаваемого сигнала по сравнению с аналогами от других производителей.

Минусы:

• Нет поддержки дополнительных расширений спецификации 802.11g.
• Достаточно ограниченный в настройках WEB-интерфейс.
• Является не самым дешевым решением в своем классе.
• Немного повышенный нагрев корпуса при работе.

Особенности:

• Каких либо проблем с нестабильностью работы при тестировании замечено не было.

Автор: Валерий Паровышник
