Обзор Gigabit Ethernet PCI-адаптера ST-Lab N-222

28-05-2008

Мы уже протестировали достаточно много различных Gigabit Ethernet PCI-адаптеров, однако все они вполне индивидуальны в своей работе и поддерживаемых технологиях. Современный рынок производства решений для обеспечения простых, но очень популярных функций, вполне прогнозируем. Многие производители, будь они известны или нет, берут уже хорошо зарекомендовавшие себя реализации, предоставленные компанией разработчиком микросхем, и по их аналогии создают свою продукцию. В виду таких тенденций большой разницы в работе полученных решений от именитого бренда и от малоизвестной компании практически нет. Не стоит, однако забывать, что серьезные участники рынка предоставляют качественные гарантийные обязательства и зачастую устанавливают на свои решения более дорогие компоненты обвязки и обеспечивают более качественную защиту, что увеличивает общую надежность. Но сегодня мы хотим предложить читателю обзор как раз бюджетного сетевого PCI адаптера N-222 от малоизвестной компании ST-Lab и сравнение его с решениями более именитых конкурентов.

ST-Lab N-222

Технические характеристики

Производитель

ST-Lab

Модель

N-222

Интерфейсы

Тип

PCI V2.2, 32/64-бит, 33/66 MГц

Количество и тип портов

1х RJ-45

Стандарты и их поддержка

Передача данных

Ethernet:10 Мбит/с (полудуплекс) 20 Мбит/с (полный дуплекс)
Fast Ethernet: 100 Мбит/с (полудуплекс) 200 Мбит/с (полный дуплекс)
Gigabit Ethernet: 2000 Мбит/с (полный дуплекс)

Стандарты

IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet
Автосогласование ANSI/IEEE 802.3 NWay
Поддержка 32/64-битной шины 33/66 МГц PCI
Спецификация PCI local bus 2.2
Управление потоком IEEE 802.3x Full-Duplex
IEEE 802.1Q виртуальная сеть (VLAN)
Встроенная диагностика кабеля MDI/MDI-X
Автоматическое определение рабочего режима 10/100/1000 Мбит/с и Full/Half-Duplex
ACPI 2.0 Wake-On-LAN

Управление питанием

Включение компьютера через сеть

Индикаторы

100/ACT

Передача на 100 Мбит/с

1000/ACT

Передача на 1000 Мбит/с

Питание

Тип

по шине PCI 2.2 - 3,3 В, 5 В

Потребляемая мощность, Вт

-

Дополнительная информация

Поддержка операционных систем

Novell NetWare 4.x, 5.x
Windows NT4.0, Windows 98/98SE, Windows ME, Windows 2000, Windows XP, Windows Vista
Linux Kernel 2.2x, Linux Kernel 2.4x, FreeBSD, Solaris 7 и 8

Версия прошивки

 -

Размеры, мм

 -

Вес, г.

 -

Сайт производителя

http://www.st-lab.com/

Упаковка

ST-Lab N-222

Полиграфия верхней упаковки выполнена в футуристическом стиле. Ярко-синие переливы, по задумке производителя, указывают на погружение в эру гигабитных скоростей.

ST-Lab N-222

Обратная сторона оформлена довольно строго, здесь на черном фоне представлена достаточно полная спецификация этого продукта, а в нижней части приведен список операционных систем, поддерживаемых на уровне драйверов.

Комплектация

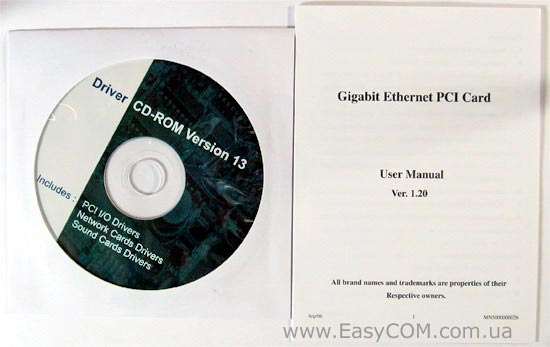

Модель ST-Lab N-222 получила скромную комплектацию. Здесь есть только CD-диск с ПО и документацией, а также руководство пользователя на английском языке (краткая инструкция по установке и обслуживающему программному обеспечению).

ST-Lab N-222

Отсутствие уже привычного кабеля WOL включения питания компьютера через сетевую карту обусловила технология ACPI 2.0 Wake-On-LAN, позволившая выполнять те же функции, но без участия дополнительного элемента соединения.

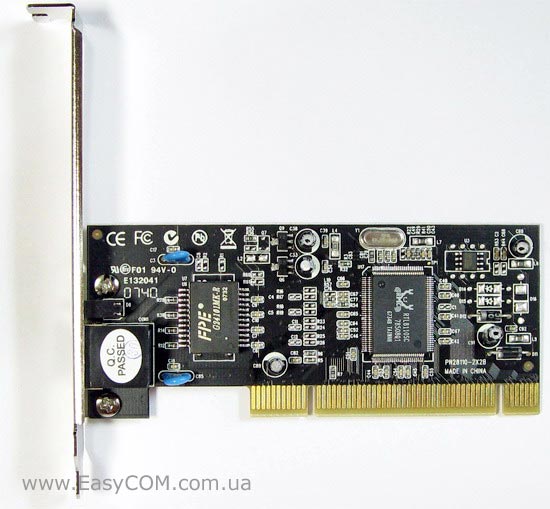

Адаптер ST-Lab N-222

ST-Lab N-222

Представленная карта имеет вполне стандартные размеры и использует интерфейс соединения с материнской платой компьютера PCI 2.2 с возможностью работы на частотах 33/66 MГц. В наполнении текстолита просматривается отсутствие разъема подключения кабеля WOL, ввиду использования описанной ранее технологии, и недостает гнезда подключения BOOT ROM, а все остальное достаточно обычно для сетевых карт. Чип, установленный на испытуемом адаптере, имеет маркировку RLT8110SC, т.е. он произведен компанией Realtek. Именно такой чип довольно часто можно встретить в роли интегрированного в материнскую плату сетевого контроллера.

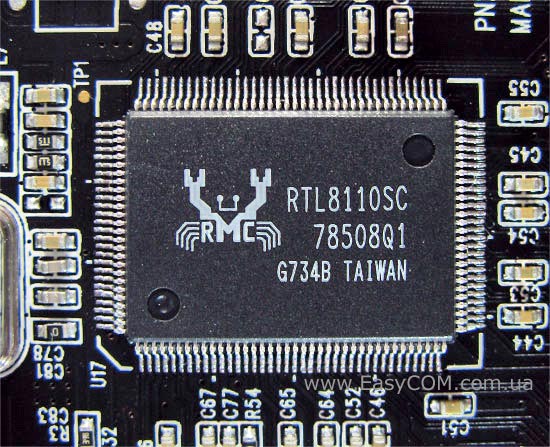

Realtek RTL8110SC

Решения от компании Realtek всегда славились отличным соотношением цена/производительность, вполне можно предположить, что и данный «сетевой процессор» не стал исключением.

По заявленным данным на сайте компании Realtek, можно составить полное описание возможностей данного чипсета и реализованных в нем функций.

Одночиповый контроллер Realtek RTL8110SC(L) LOM Gigabit Ethernet совмещает в себе три скоростных стандарта IEEE 802.3, совместим с Media Access Controller (MAC), имеет трехскоростной Ethernet трансивер, контроллер 32-битной шины PCI и встроенную память. Благодаря самым современным технологиям цифровой обработки сигналов и режимам их смешивания, обеспечивается высокоскоростная передача по кабелю CAT 5 UTP или CAT 3 UTP (только 10 Мбит/с). Различные функции, такие как автоматическое определение кроссоверного кабеля, коррекция полярности, адаптивная подстройка, отмена перекрестной связи, отмена эха, расчет восстановления и исправление ошибок, реализованы для обеспечения надежной передачи и приема данных на высоких скоростях..

Чипсет поддерживает интерфейсы PCI v2.2  и MiniPCI v1.0 шин c управлением питанием, совместим со спецификацией IEEE 802.3 для 10/100 Мбит/с Ethernet и спецификацией IEEE 802.3ab для 1000 Мбит/с Ethernet. Также поддерживается дополнительная функция автоматического определения и управления питанием, встроенный алгоритм конфигурации бит, задействованных в регистрах управления питанием PCI интерфейса.

Для достижения максимально эффективного управления питанием Advanced Configuration and Power Interface (ACPI) необходимо использовать новые операционные системы, которые способны управлять энергопотреблением (OSPM) и поддерживают PCI Message Signaled Interrupt (MSI).

Кроме того, из особенностей ACPI, реализованных в RTL8110SC(L), стоит отметить поддержку технологии удаленного включения компьютера wake-up (включая AMD Magic Packet, Re-LinkOk и Microsoft Wake-up фрейм) включенных в поддержку ACPI и в APM (Advanced Power Management). Это обеспечивается прохождением четырех различных сигналов по LWAKE контакту: высокого уровня, малого уровня, положительный импульс, отрицательный импульс. Материнские платы поддерживают WAKE-ON-LAN (WOL) возможности благодаря использованию универсального LWAKE контакта. Для поддержки WOL необходим постоянный контроль сигналов поступающих на данный разъем, что возможно только благодаря постоянной подаче питания со стороны материнской платы способного обеспечить необходимую величину управляющего импульса для RTLS110SC(L).

RTLS110SC(L) обеспечивает полную поддержку: Microsoft NDIS5 (IP, TCP, UDP) контрольных сумм, Segmentation Task-offload особенностей, IEEE 802 IP двухуровневой приоритетности кодирования сигнала и 802.1Q виртуального моста между локальными сетями Virtual bridged Local Area Network (VLAN). Вышеперечисленные особенности способствуют меньшей нагрузке на центральный процессор при работе. Также эффективность работы чипсета увеличивается благодаря поддержки технологии PCI Memory Read Line & Memory Read Multiple при передаче и технологии Memory Write and Invalidate при получении пакетов. Поддержка RTL8110SC(L) команд PCI Dual Address Cycle (DAC) позволяющих обеспечить лучшую работоспособность при назначении адресов буферов памяти, распределяющихся выше чем 4 Гб, что дает максимально качественное использования в серверных решениях малого и большого бизнеса.

2.  Особенности

  • Встроенный 10/100/1000 Мбит/с приемопередатчик
  • Способность автоматического согласования со следующего пакета
  • Поддержка PCI ревизии 2.3. 32-бит. 33/66 МГц
  • Поддержка CLKRUNB и MiniPCI v1.0
  • Поддержка автоматического определения приемо/передающих пар (прямой кабель, крос)
  • Встроенная диагностика кабеля MDI/MDI-X
  • Wake-on-LAN и поддержка удаленного wake-up.
  • Поддержка технологии Microsoft NDIS5 Checksum Offload (IP, TCP, UDP)
  • Поддерживается управление потоком Full Duplex (IEEE 802.3x)
  • Полностью совместим с IEEE 802.3. IEEE 802.3U. IEEE 802.3ab
  • Поддерживает IEEE 802.1P дэкодирование второго уровня приоритетности
  • Поддерживает маркирование пакетов IEEE 802.1Q VLAN
  • Последовательный EEPROM
  • Рабочее питание 3.3V, 5V PCI I/O
  • Поддерживается буфер FIFO при приеме и передаче
  • Поддерживается питание down/link и режим энергосбережения
  • Поддерживается PCI Message Signaled Interrupt (MSI)

3.  Применение

  • Gigabit Ethernet на системной плате
  • Gigabit Ethernet MiniPCI Card



ST-Lab N-222

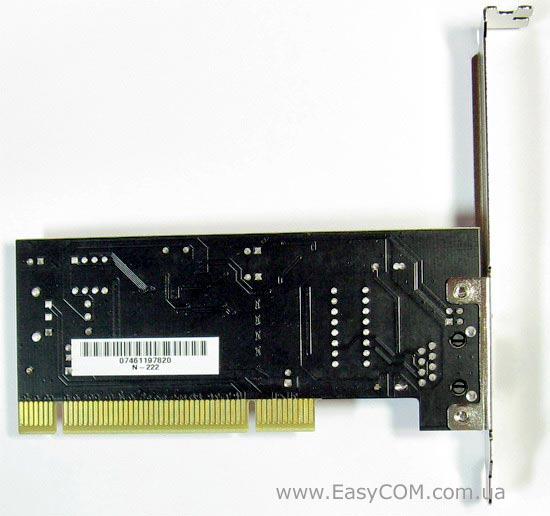

Обратная сторона сетевой карты не отличилась оригинальностью в своем исполнении. Здесь просматривается небольшое количество дорожек и одна наклейка технической информации.

ST-Lab N-222

Интерфейсная панель платы оборудована одним разъемом RJ-45 для подключения сетевого кабеля и двумя зелеными светодиодными индикаторами рабочей активности. Они оповещают о рабочих режимах 100 или 1000 Мбит/с при наличии активного кабельного.

Тестирование

Перейдем к самой главной и интересной части нашего обзора. Какие реальные скоростные возможности и особенности работы всей системы получает пользователь при покупке данного Gigabit Ethernet PCI-адаптера? Это мы можем увидеть непосредственно в тестовых сравнениях ST-Lab N-222 с конкурентами.

Мы постарались во время тестирования определить влияние работы сетевой платы на загрузку процессора (AMD Athlon 64 X2 3600+) и непосредственно измерить скорость передачи между двумя идентичными картами, которые установлены в две достаточно производительные системы и соединены кросс-кабелем. Схему обжима кабеля и другие подробности об Ethernet-сетях можно узнать из статьи «Сети на витой паре от Ethernet до 100 Gigabit Ethernet».

Система №1, показания снимались именно с данной конфигурации.

Материнская плата

ASUS M2N-SLI Deluxe на nForce 570SLI (AM2, DDR2, ATX)

Процессор

AMD Athlon 64 X2 3600+ (ADO3600JAA4CU), AM2, @2600МГц

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

Gigabyte GV-NX76G256D GeForce 7600GS 256 Mб DDR2 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Система №2.

Материнская плата

Gigabyte GA-965P-DS4 (Intel P965 Express)

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

Тестированию были подвержены последовательно: передающая часть платы, затем ее принимающая, а также определена общая пропускная способность канала, построенного на двух одинаковых обозреваемых нами платах. Будут произведены замеры загрузки процессора в каждом из режимов тестирования. Тестирование проводится на максимальной скорости соединения равной 1000 Мбит/с. Длина кросс кабеля UTP 5 cat 3 м.

Сравнительное тестирование работоспособности на скрипте генерации сетевого трафика Throughput.scr.

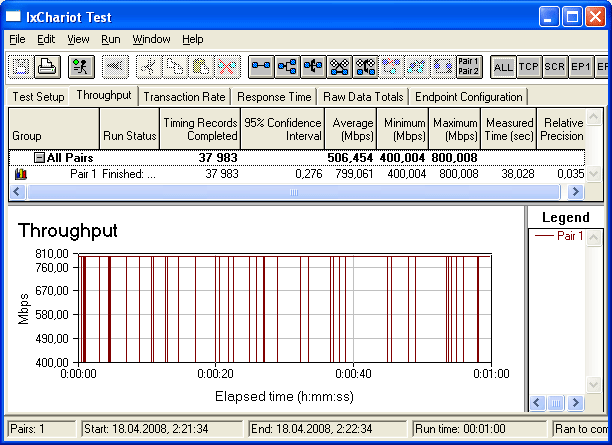

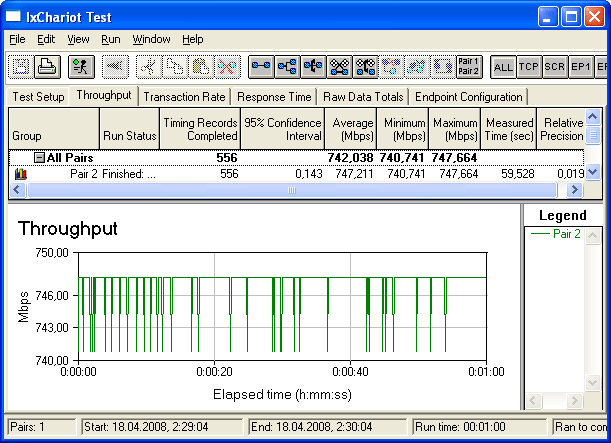

Поток данных к измерительному стенду.

Поток данных от измерительного стенда.

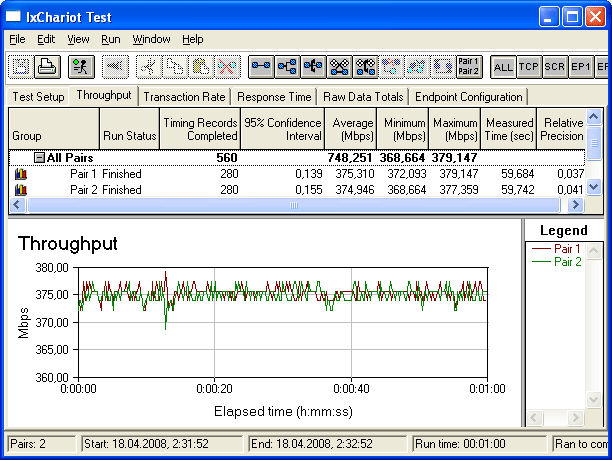

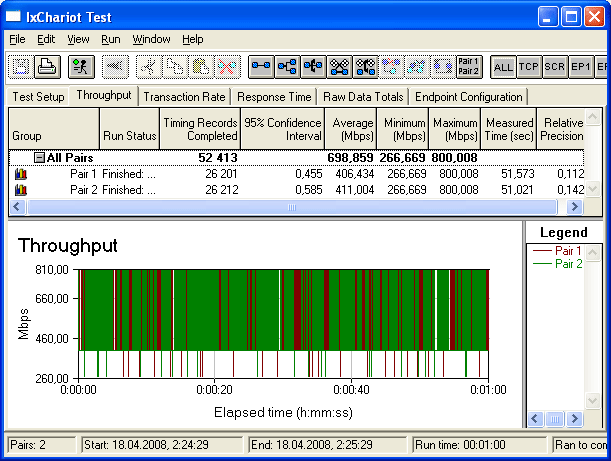

В обоих направлениях.

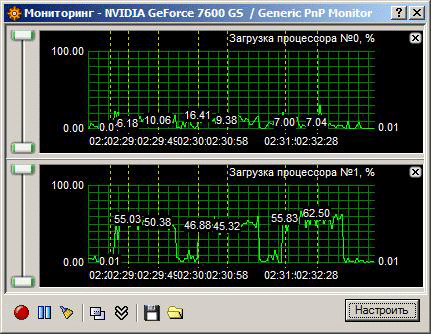

График загрузки процессора в моменты проведения тестов.

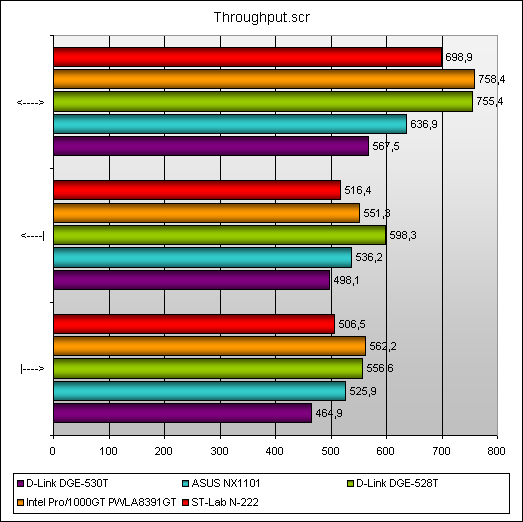

Сравнительные графики скоростей работы.

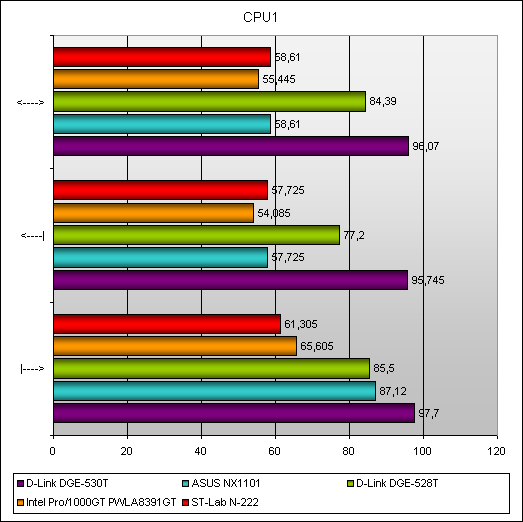

Сравнительные графики загрузки процессора при этих скоростях.

Сравнительное тестирование работоспособности на скрипте генерации сетевого трафика High_Performance_Throughput.scr.

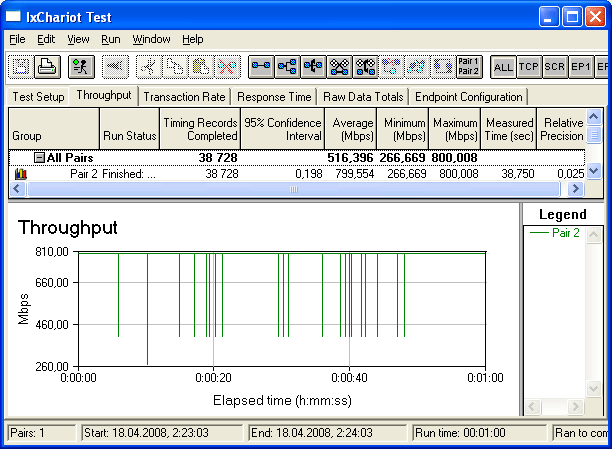

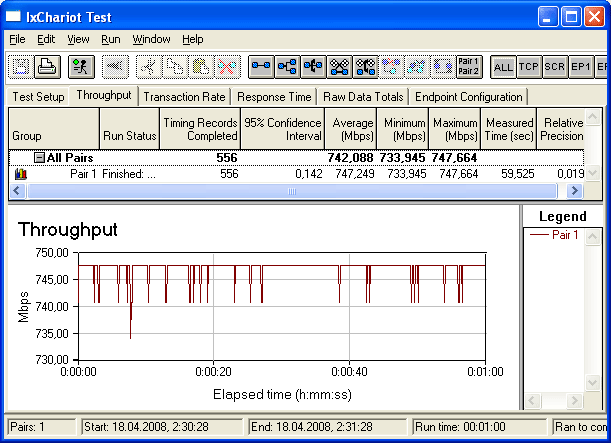

Поток данных к измерительному стенду.

Поток данных от измерительного стенда.

В обоих направлениях.

График загрузки процессора в моменты проведения тестов.

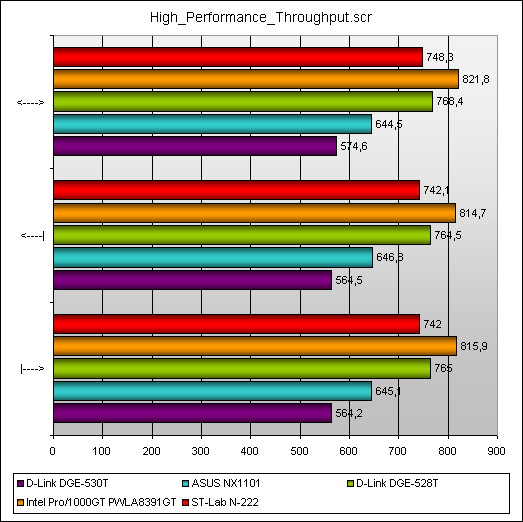

Сравнительные графики скоростей работы.

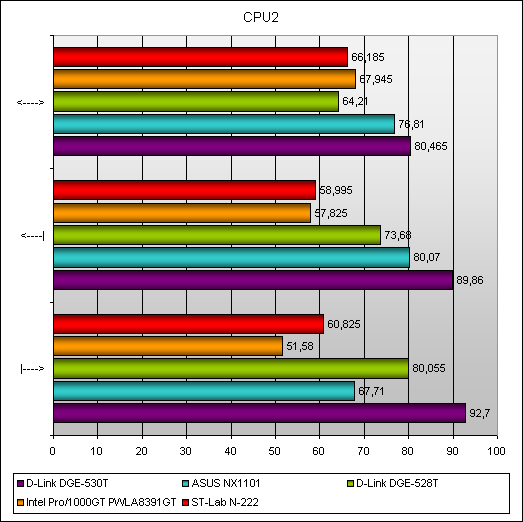

Сравнительные графики загрузки процессора при этих скоростях.

Тестирование показало довольно интересные результаты. Для качественной работы гигабитной сети необходима довольно производительная комплектация «машины» и очень желателен двухъядерный процессор. Но даже при полной свободе в использовании ресурсов, максимально возможная скорость работы такого канала даже на лучших моделях сетевых адаптеров не превысила 822 Мбит/с. А наш подопытный ST-Lab N-222 обеспечил только 748,3 Мбит/с. Такие скоростные режимы нельзя назвать лучшими, но в защиту данной реализации обратимся к загрузке CPU. При почти равных скоростях наш испытуемый показывает довольно низкий уровень загруженности центрального процессора. Нельзя назвать данный аргумент весомым в выборе бюджетного Gigabit Ethernet адаптера, но для систем с маломощным CPU такое решение будет в самый раз. А учитывая стоимость такой платы можно говорить о полном соответствии цены качеству реализации такого решения.

Выводы

Хотя адаптер ST-Lab N-222 является и не самой оптимальной Gigabit Ethernet PCI платой, его можно похвалить за низкую нагрузку на центральный процессор и вполне соответствующую цену за качество работы такого решения. Его использование можно оправдать в системах с относительно маломощным CPU, и хотя скорости работы при этом будут не самые высокие, но в общей оценке работоспособности системы пользователь только выиграет. Отметим достаточное разнообразие поддерживаемых спецификаций и аппаратных возможностей такого решения. Конечно за все эти «удобные штучки» стоит поблагодарить компанию Realtek, ведь именно ее чипсет использован здесь для реализации всего функционала. В частности отметим технологию диагностики кабеля MDI/MDI-X и ACPI 2.0 Wake-On-LAN. Говорить об оптимальном решении по соотношению цена/производительность в данном случае не приходится. Но сказать о неплохой универсальности работы под управлением довольно хорошего списка операционных систем все же стоит. ST-Lab N-222 вполне может заинтересовать определенную потребительскую нишу рынка.

Плюсы:

  • Очень низкая цена.
  • Малая нагрузка на центральный процессор.
  • Поддержка MDI/MDI-X и ACPI 2.0 Wake-On-LAN.
  • Поддержка многих операционных систем.

Минусы:

  • Отсутствие возможности установки BOOT памяти.

Автор: Валерий Паровышник

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленное для тестирования оборудование.
