Обзор и тестирование гигабитного коммутатора TP-LINK TL-SG1024DE

21-08-2015

Сетевой коммутатор играет неоценимую роль объединения узлов компьютерных сетей или простых компьютеров перед маршрутизатором. В дата-центрах они могут заполнять высокие стеллажи и требовать продуманной организации укладки сетевых кабелей.

В частных домашних сетях коммутаторы используются крайне редко из-за отсутствия большого количества подключаемых устройств. Однако в офисе, лаборатории или на предприятии роль высокоскоростного коммутатора по-прежнему неоценима. Так что существование модели TP-LINK TL-SG1024DE для небольших и средних компаний – настоящая находка.

Она не является традиционным стоечным коммутатором (устанавливаются в специализированные сетевые стойки, применяемые для крупных сетевых решений), по крайней мере, не является таковым сразу из коробки. Имея 294 мм в ширину, TP-LINK TL-SG1024DE более компактен, чем традиционные 19-дюймовые стоечные коммутаторы, однако в комплекте к нему идет пара L-образных кронштейнов, которые позволяют монтировать его в обычную сетевую стойку. Впрочем, тут мы немного увлеклись и забежали вперед.

Итак, вернемся к традиционной схеме нашего повествования: рассмотрим для начала характеристики TP-LINK TL-SG1024DE.

Производитель и модель	TP-LINK TL-SG1024DE
Стандарты	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.1q, IEEE 802.1p
Порты	24 x RJ45 (10/100/1000 Мбит/с) Автосогласование / Авто MDI/MDIX
Среда передачи данных	10Base-T: неэкранированная витая пара категорий 3, 4, 5 (макс. 100 м) EIA/TIA-568 100 Ом экранированная витая пара (макс. 100 м) 100Base-Tx: неэкранированная витая пара категорий 5, 5e (макс. 100 м) EIA/TIA-568 100 Ом экранированная витая пара (макс. 100 м) 1000Base-T: неэкранированная витая пара категорий 5, 5e (макс. 100 м)
Виртуальные сети	Поддержка до 32 VLAN одновременно (из 4000 VLAN идентификаторов) VLAN на основе MTU/порта/тэга
L2-функции	Отслеживание сетевого трафика (IGMP snooping) Агрегирование каналов Зеркалирование портов Диагностика кабеля Предотвращение петель
QoS (качество обслуживания)	Приоритизация по порту/приоритизация 802.1 Поддержка 4 приоритетных очередей Ограничение скорости Защита от сетевых штормов
Таблица МАС-адресов	8000 записей
Буфер памяти пакетов	512 КБ
Switching Capacity	48 Гбит/с
Jumbo-кадр	10240 байт
Сертификаты	FCC, CE, RoHS
Размеры	294 х 180 х 44 мм
Вес	2,503 кг
Сайт производителя	TP-LINK Страница продукта

Упаковка и комплектация

Упаковка коммутатора весьма красочна и информативна: на лицевой стороне изображено само устройство и его основные характеристики; на правой боковине – комплект поставки и системные требования; сзади идет краткое иллюстрированное описание функциональных возможностей на английском и еще более краткая аннотация на 10 европейских языках, а левая сторона вкратце перечисляет характеристики TP-LINK TL-SG1024DE.

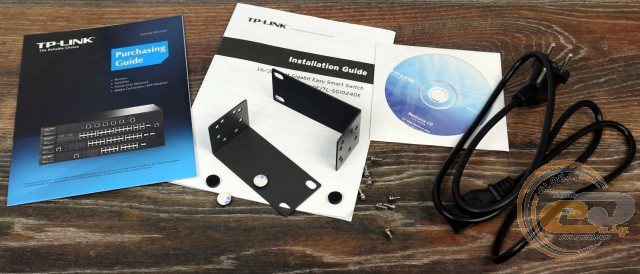

В комплект поставки входят уже упомянутые кронштейны для установки в стойку и крепеж к ним, резиновые ножки для установки на стол, кабель питания, диск с материалами и рекламный буклет с перечислением других продуктов компании TP-LINK.

Внешний вид

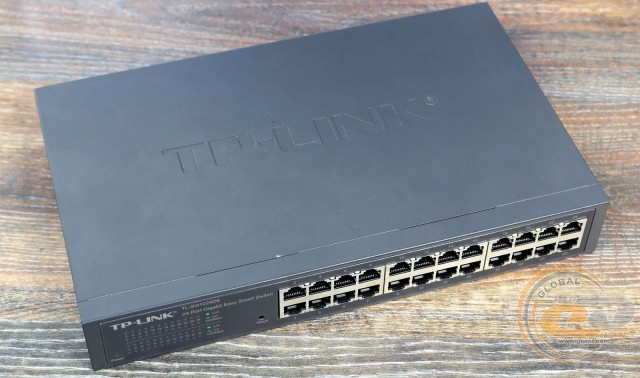

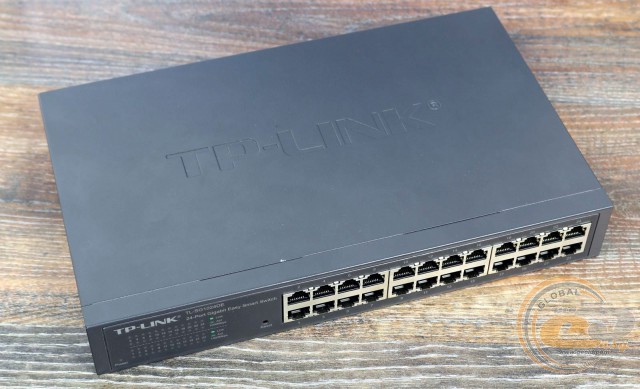

Внешний вид TP-LINK TL-SG1024DE выражает классику сетевых устройств: стандартный темно-серый матовый цвет краски, максимальная простота и необходимая информативность. Все, что привычно и нужно сетевым мастерам.

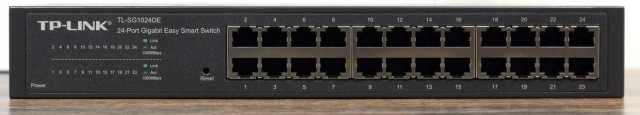

На передней панели установлены два ряда гнезд RJ45 для подключения сетевых кабелей и два ряда индикаторов, позволяющих мониторить состояние каждого подключения и оперативно диагностировать возникающие неполадки. Там же присутствует утопленная в корпус кнопка принудительной перезагрузки устройства.

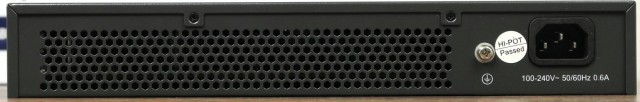

Задняя панель содержит всего два элемента: разъем для подключения кабеля питания и вывод заземления устройства. Также выделим перфорированные отверстия, которые способствуют нормализации температурного режима внутри.

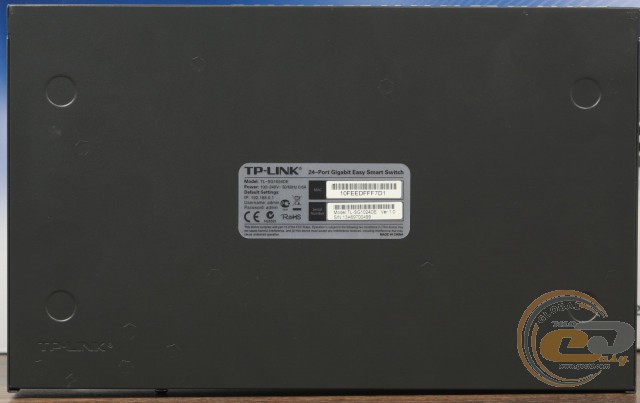

Нижняя поверхность содержит стандартную маркировку изделия, на которой написаны параметры для входа в панель управления: имя, пароль и сетевой адрес по умолчанию.

Элементная база

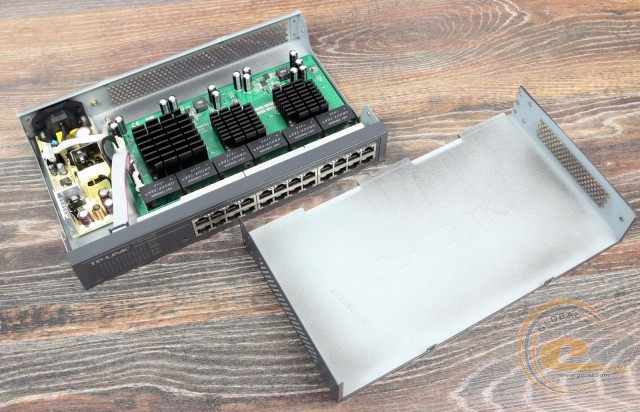

Сняв верхнюю панель коммутатора, мы увидели три массивных радиатора, которые накрывают ключевые микросхемы. Такой подход обусловлен безвентиляторной конструкцией TP-LINK TL-SG1024DE. С одной стороны, это обеспечивает бесшумный режим работы и уменьшает вибрации. С другой − при сильной нагрузке и высокой температуре в служебном помещении не исключен перегрев системы, так как максимально допустимой рабочей температурой устройства является 40℃.

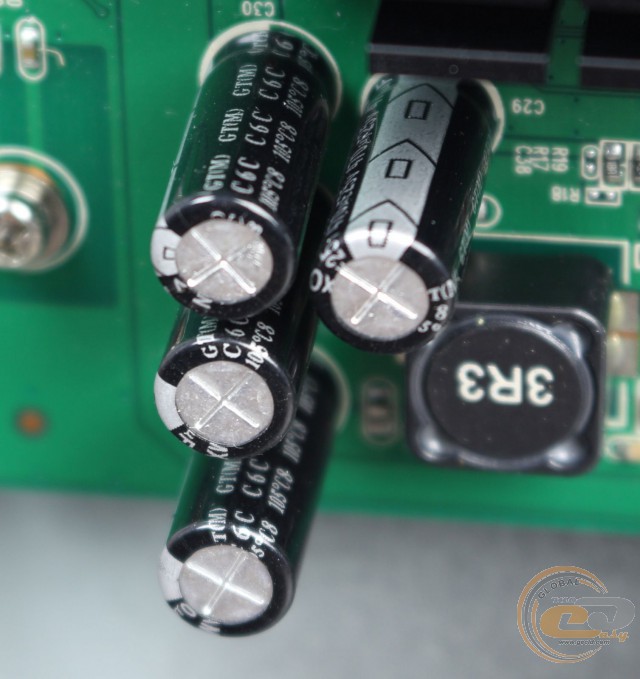

Используемые в схемотехническом решении конденсаторы GT(M) Samxon в последнее время являются одними из наиболее применяемых электролитических конденсаторов в компьютерной индустрии. Режим работы данных образцов предполагает температуры до 105℃.

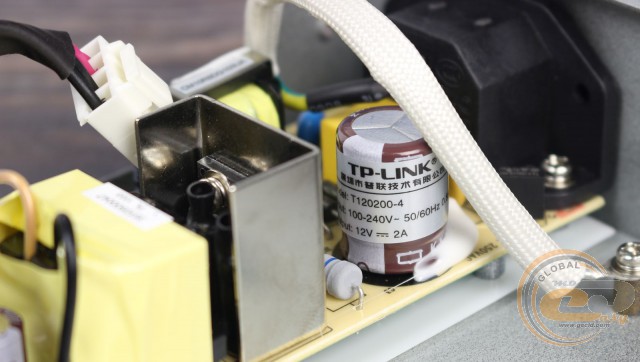

Блок питания в TP-LINK TL-SG1024DE выполнен на высоком техническом уровне и способен воспринимать как американский стандарт напряжения в 110 В, так и привычные нам 220 В.

К качеству пайки также нет никаких претензий. В целом схемотехника коммутатора выполнена на высоком техническом уровне.

WEB-интерфейс

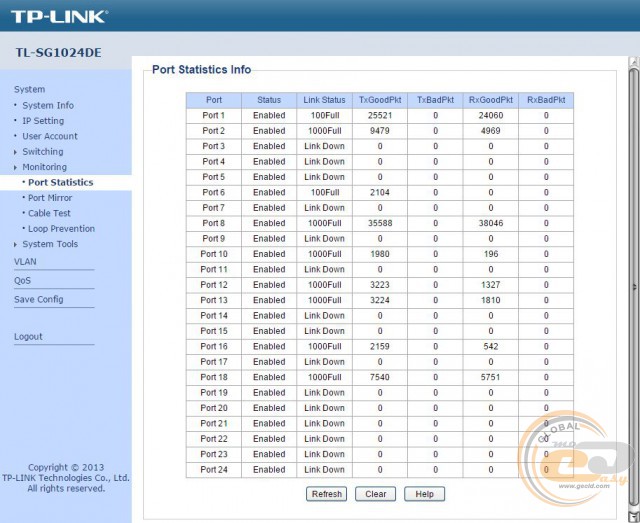

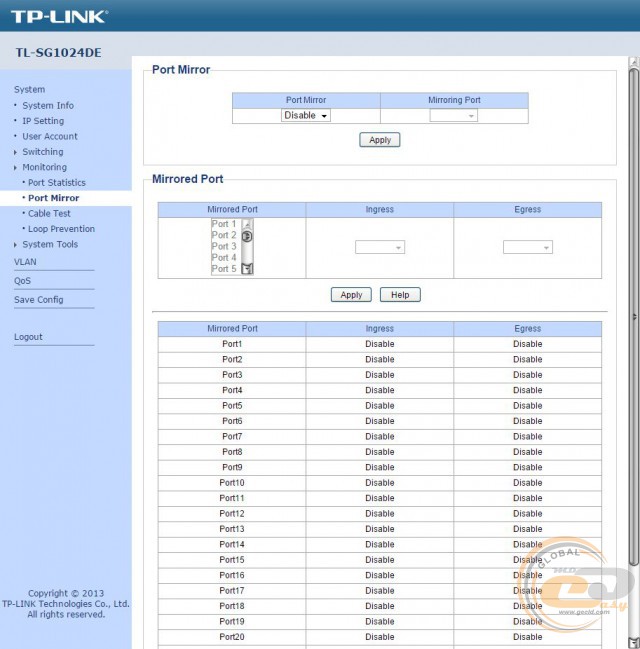

Программные функции модели TP-LINK TL-SG1024DE весьма широки. Среди них стоит выделить работу с портами, ряд функций мониторинга, управление параметрами приоритетности потоков трафика по спецификации 802.1P и другие.

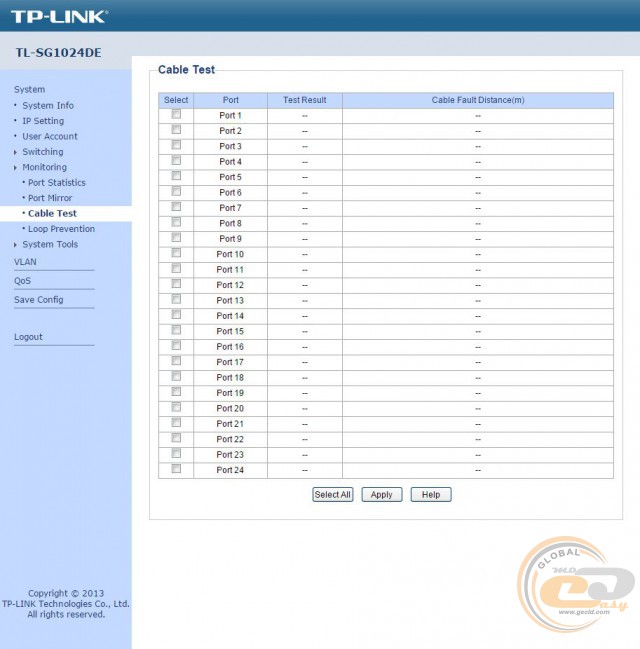

Небезынтересна функция тестирования обрыва кабеля: система указывает на каком расстоянии от устройства диагностированы неполадки, что весьма удобно при ремонте кабельного хозяйства.

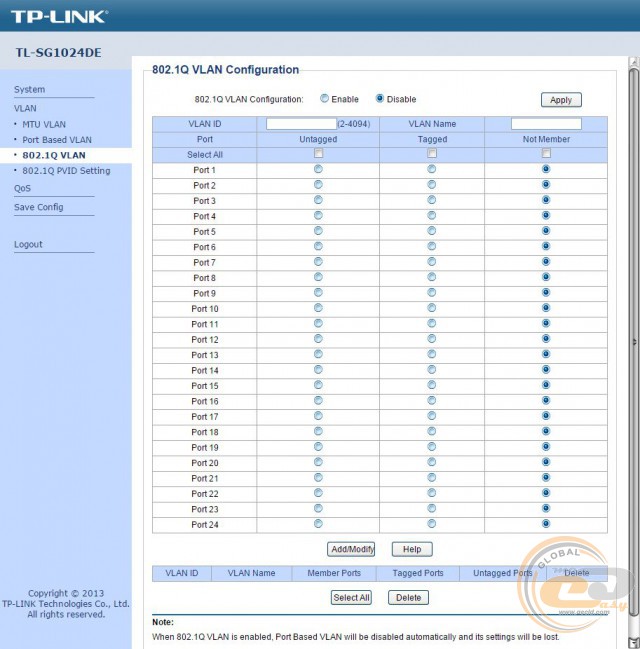

Для безопасности потоков применяются функции MTU LAN, VLAN на основе порта и VLAN на основе стандарта 802.1Q. Для управления коммутатором, конфигурирования и доступа ко всем настройкам предусмотрена программа Easy Smart Configuration Utility, которая содержится на комплектном диске либо доступна по этому адресу.

Эксплуатационные возможности и тестирование

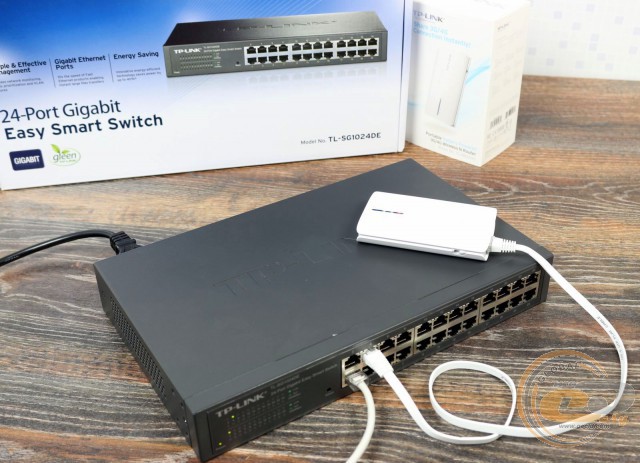

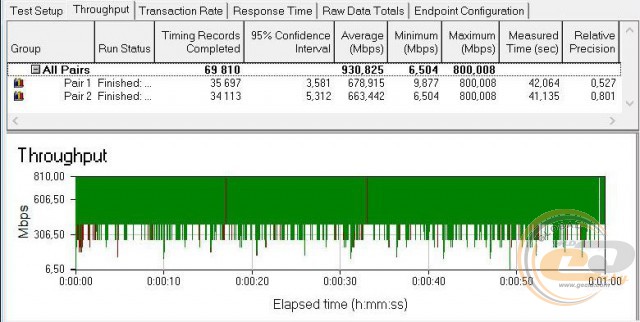

Проведенное нашей тестовой лабораторией тестирование показало следующую картину: средняя пропускная способность в обоих направлениях достигала 931 Мбит/с, а максимальная – 800 Мбит/с, что можно назвать очень хорошими показателями для гигабитных портов.

Выводы

Коммутатор TP-LINK TL-SG1024DE является хорошим приобретением для небольшого офиса, которому необходим быстрый доступ к сетевым ресурсам как внутри сети, так и снаружи ее.

Классический дизайн, компактные габариты и бесшумная пассивная система охлаждения обеспечивают рассматриваемой модели преимущества по отношению к стоечным версиям. Программные функции контроля и диагностики гарантируют повышенную гибкость сетевых решений. И, конечно же, нельзя не отметить функциональный WEB-интерфейс, пускай пока он и доступен только на английском.

В итоге TP-LINK TL-SG1024DE может быть смело рекомендован к покупке всем пользователям, имеющим большое количество техники, нуждающейся в быстром сетевом взаимодействии.

Достоинства:

компактные габариты;
приятный дизайн корпуса;
бесшумная система охлаждения;
высокое качество исполнения;
гибкость настроек коммутации, возможность приоритизации трафика и доступа к ресурсам интернета;
функциональный веб-интерфейс;
широкие возможности по контролю и мониторингу сети.

Недостатки:
