Обзор 1STPLAYER NGDP GOLD 850W: «золотой» 850-ваттный блок питания в компактном корпусе

Сегмент «золотых» 850-ватников сегодня является одним из самых популярных. И неудивительно, ведь такая мощность покрывает потребности большинства современных ПК, включая системы с производительными видеокартами. В то же время сертификация 80 PLUS Gold гарантирует высокий КПД, а меньшие потери энергии и тепловыделение сопровождаются более тихой и экономичной работой системы.

К тому же такие решения стоят не так дорого по сравнению с другими компонентами. Так, за ₴6000 или около $130-135 можно получить модель с модульными кабелями, японскими конденсаторами и 10-летней гарантией как, например, 1STPLAYER NGDP GOLD 850W (HA-850BA4). Далее мы подробно рассмотрим этот блок питания, проверим его работу на практике и оценим дополнительные возможности, которые он предлагает.

Спецификация

Модель	1STPLAYER NGDP GOLD 850W (HA-850BA4)
Тип	ATX12V 3.1
Максимальная мощность, Вт	850
Мощность по каналу +12В, Вт.	849,6
Мощность линий +3,3В и +5В, Вт.	120
Количество линий +12В	1
Сила тока канала +3,3В, А	20
Сила тока канала +5В, А	20
Сила тока канала +12В, А	70,8
Сила тока канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	100 − 240
Входной ток, А	5 − 10
КПД, %	≤93
Сертификация 80 PLUS	Gold
Сертификация Cybenetics	PLATINUM, Lambda A
Сертификация PPLP	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	3 (6+2-контактные)
Разъем PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульный	есть
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Гидродинамический (FDB)
Защиты	OCP, OVP, OPP, OTP, SCP, UVP
Время наработки на отказ, час	100 000
Размеры (Д х Ш х В), мм	140 х 150 х 85
Гарантия, лет	10
Сайт производителя	1STPLAYER
Страница устройства	1STPLAYER NGDP GOLD

Упаковка и комплект поставки

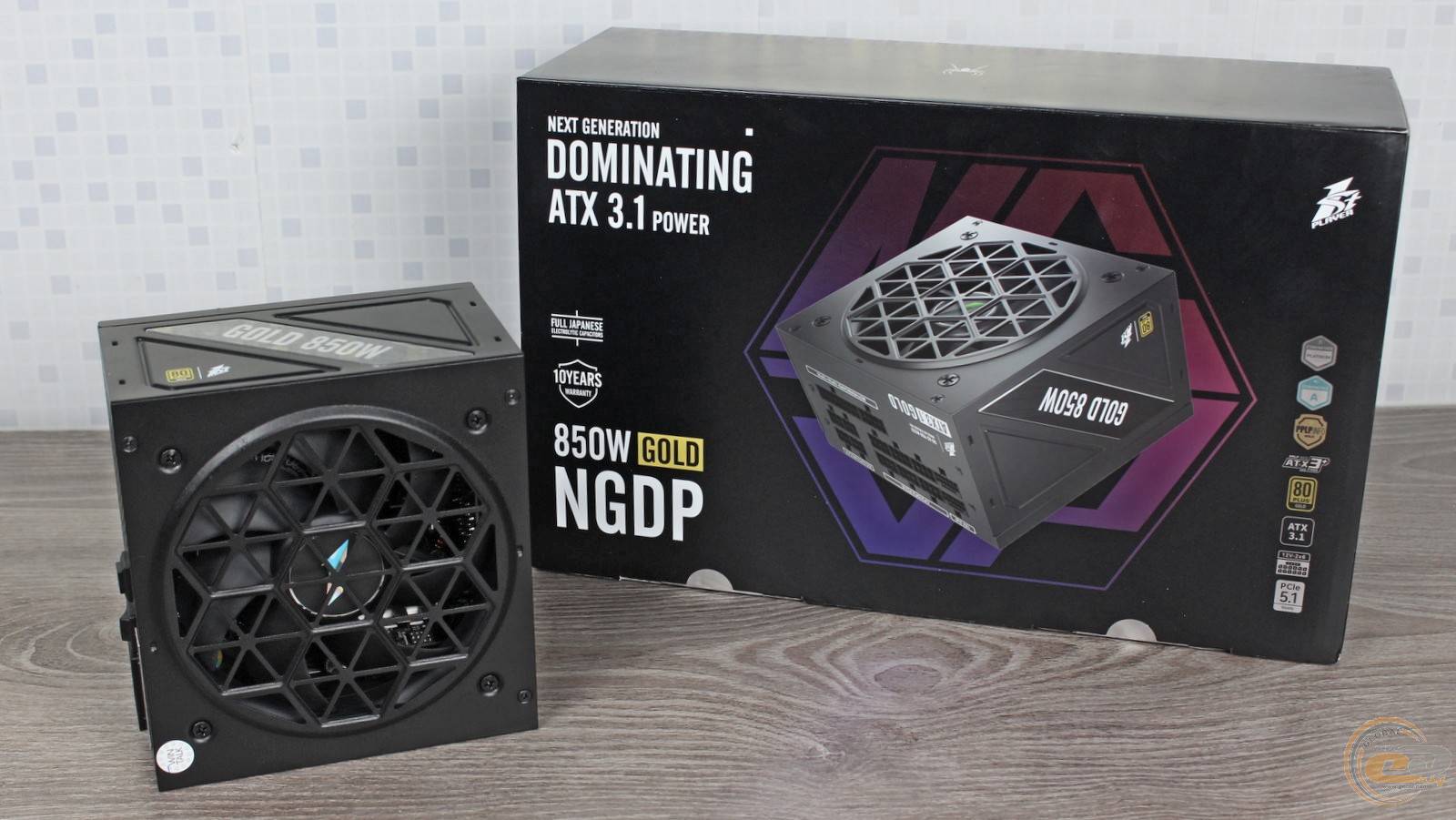

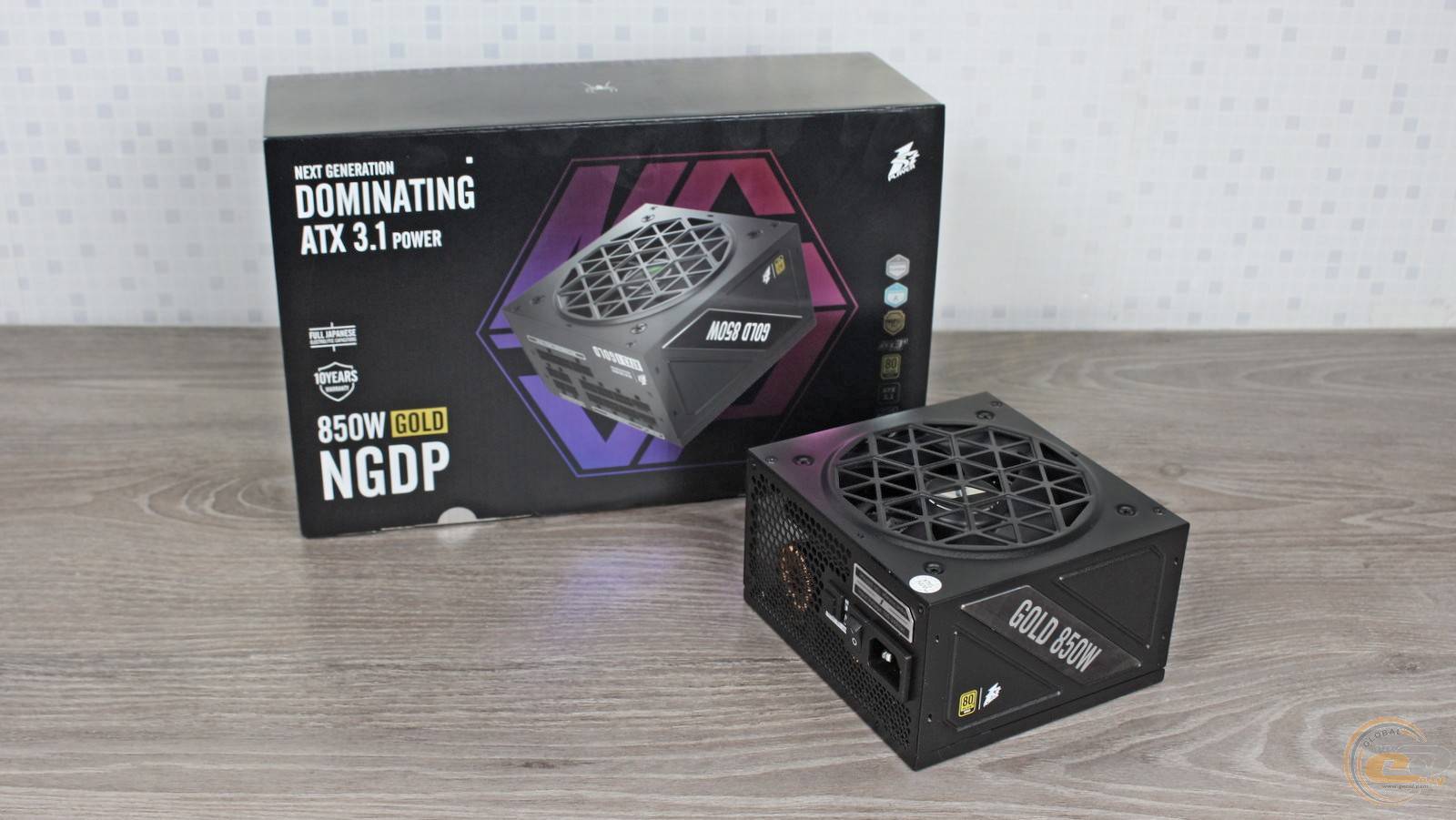

На коробке приведено описание ключевых особенностей 850-ваттного блока питания, которых действительно много. Хотя подробных характеристик здесь не хватает – их придется искать на сайте производителя или в таблице выше.

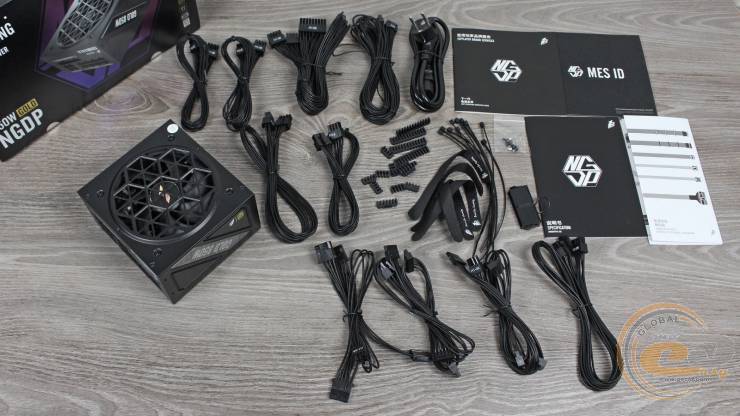

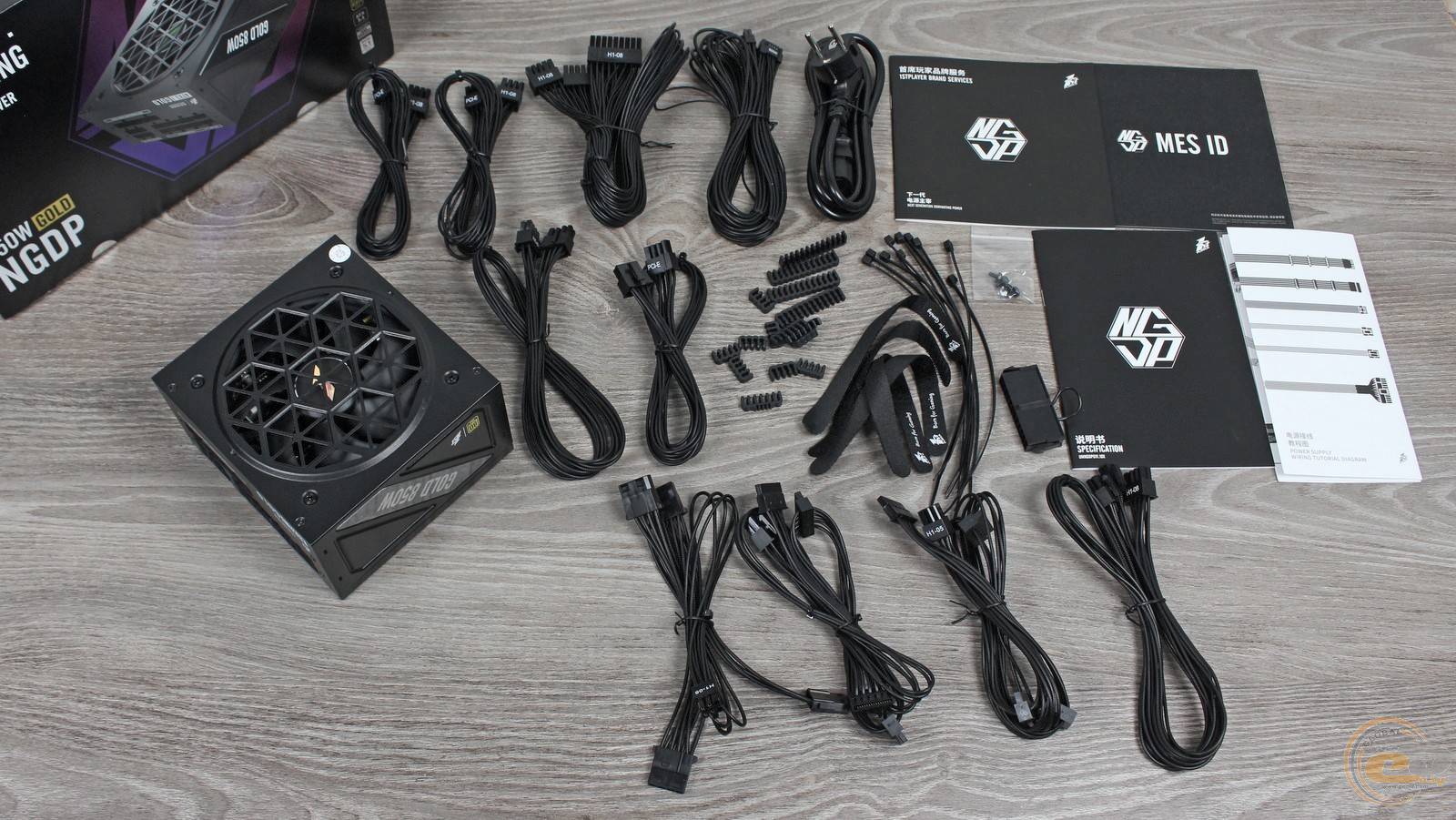

Комплектация включает практически все, что душа пожелает. Здесь есть:

• подключаемые кабели;
• кабель питания;
• стяжки-липучки с фирменной символикой;
• одноразовые стяжки;
• пластиковые фиксаторы для кабель-менеджмента;
• крепежные винты;

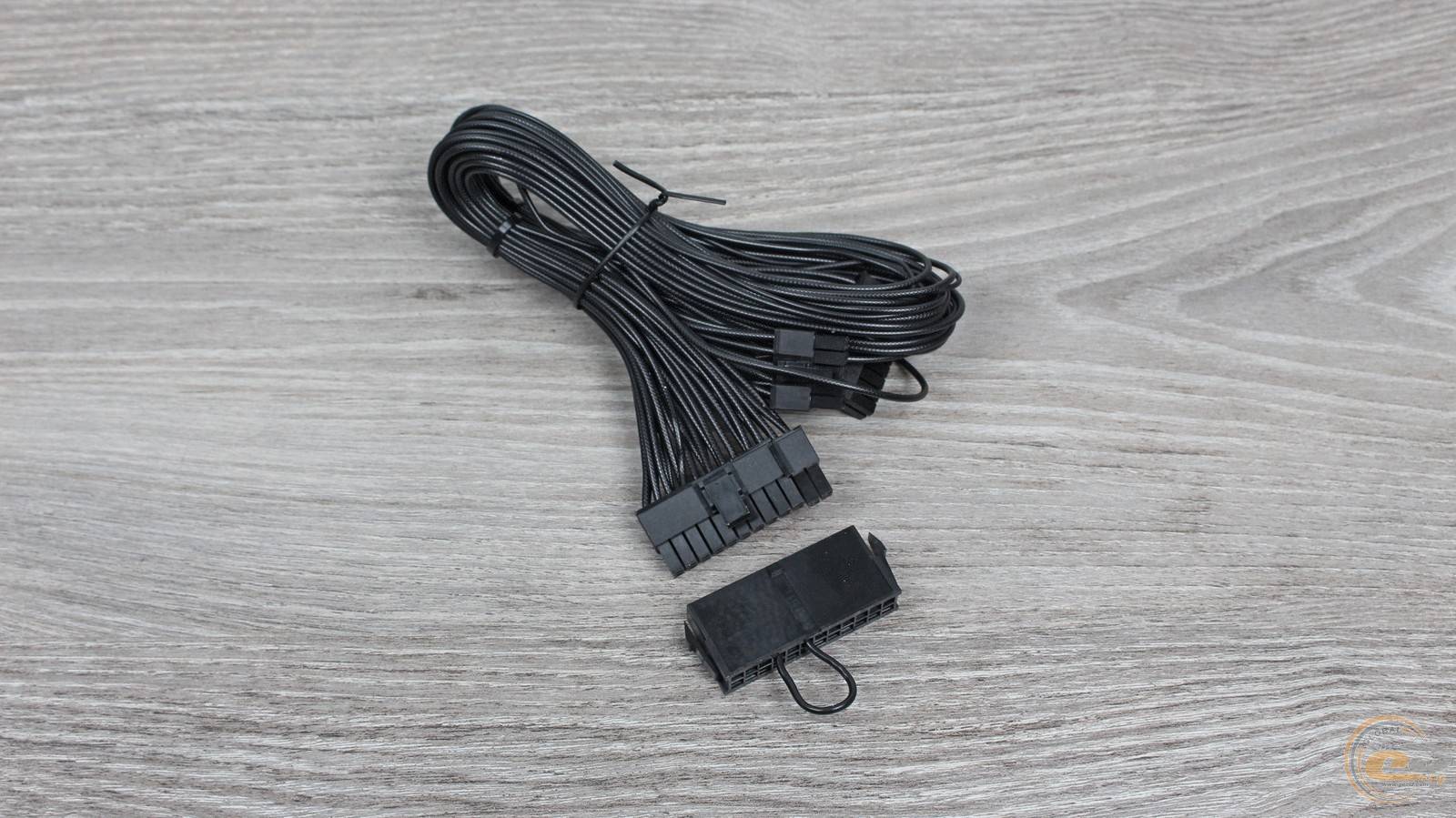

• насадка для запуска без подключения к системе;
• бумажная документация.

Внешний вид

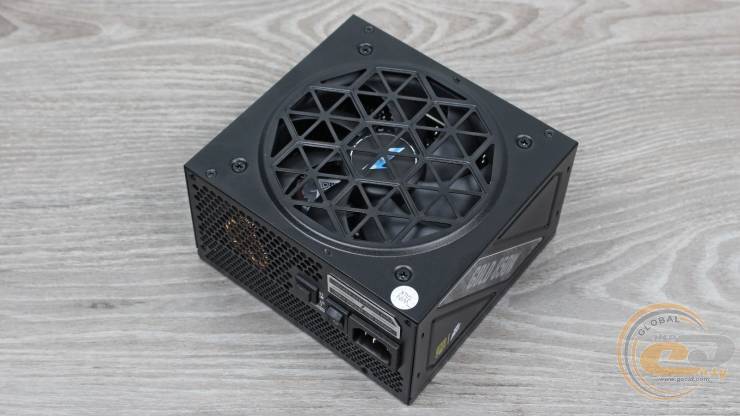

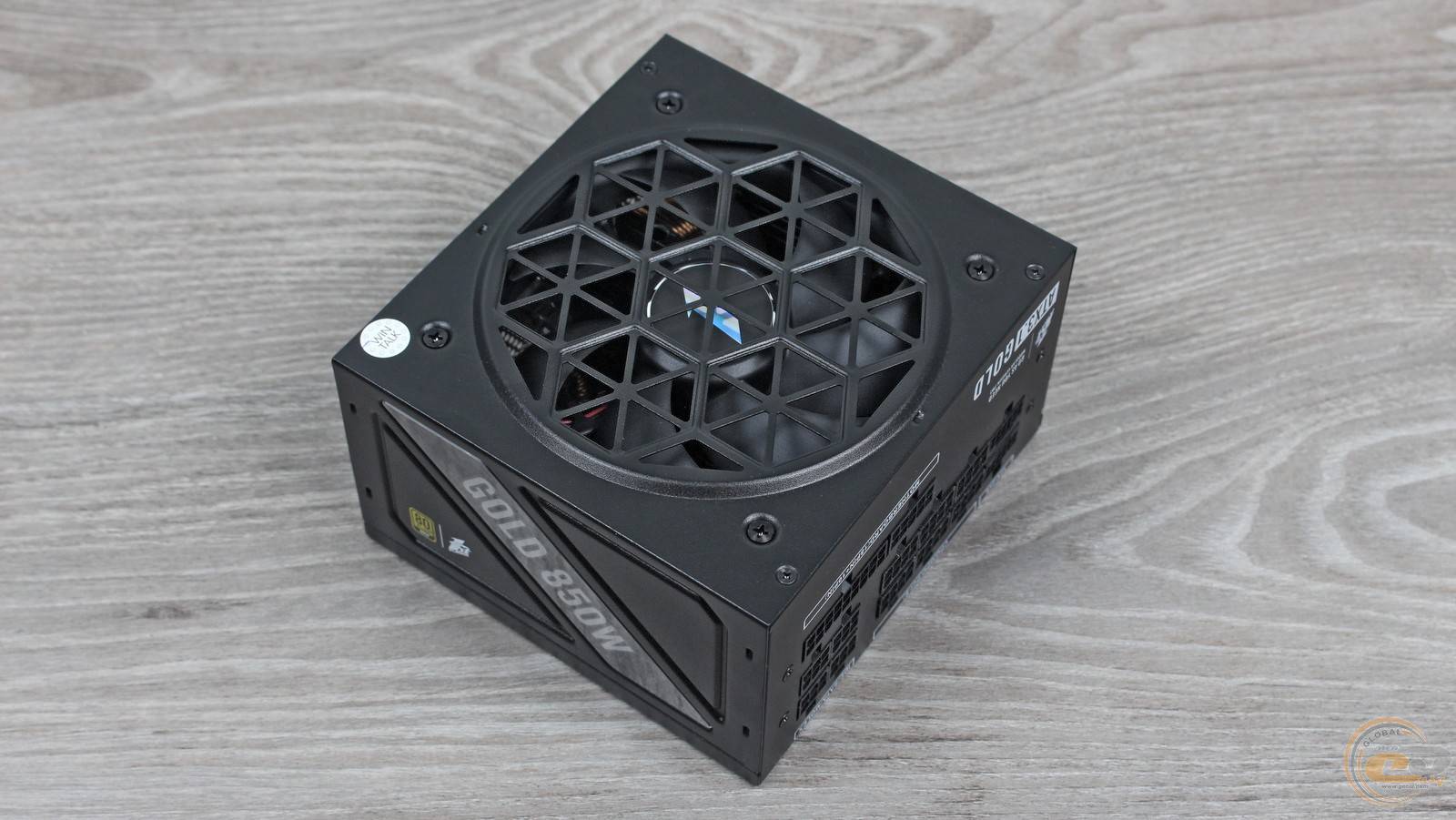

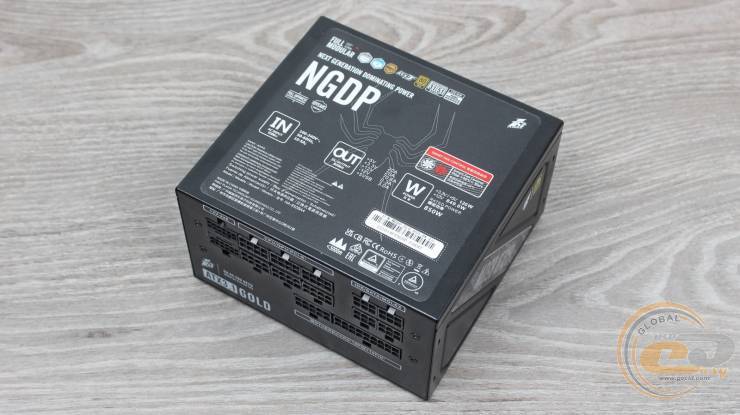

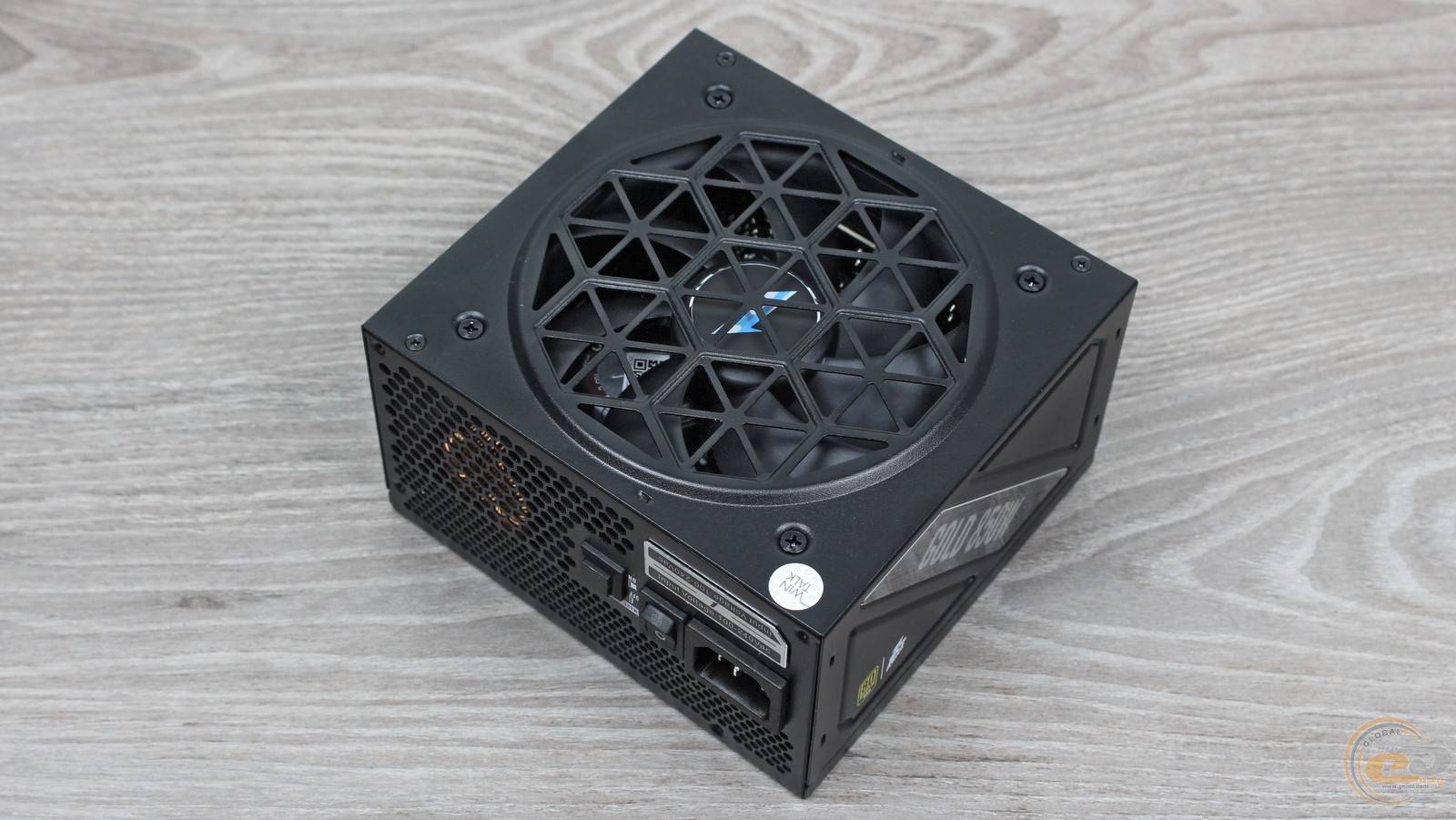

Блок питания 1STPLAYER NGDP GOLD 850W получил компактный корпус размерами 140×150×86 мм. Причем аналогичные габариты и оформление имеют другие версии этой серии мощностью 750, 1000 и 1200 Вт.

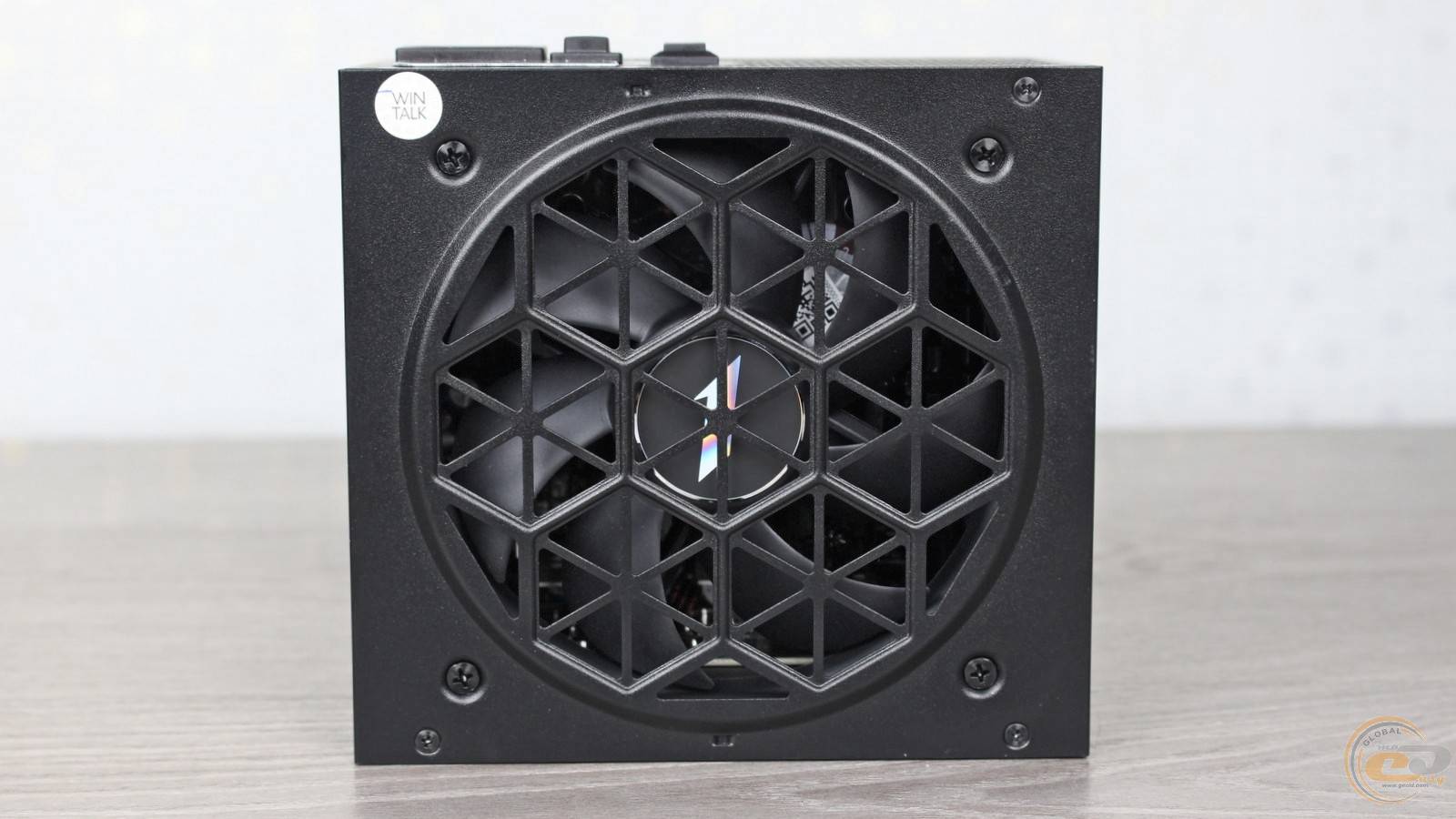

Дизайн сделан узнаваемым благодаря неординарным треугольным вырезам над 120-мм вентилятором. Рядом на одном из винтов расположена гарантийная наклейка с солидным сроком действия – 10 лет.

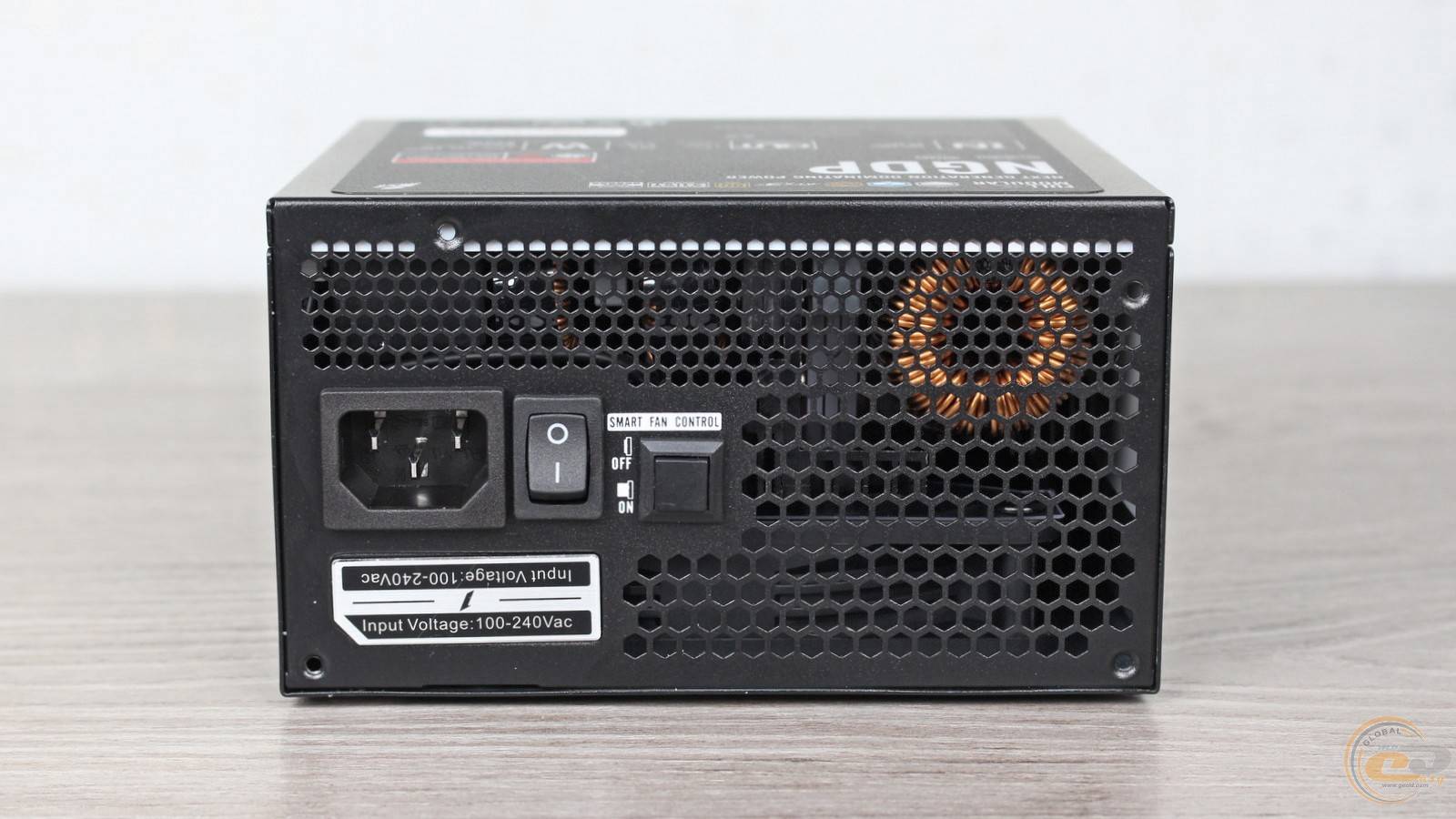

Тыльная панель с отверстиями-«сотами» дополнена разъемом питания, выключателем и кнопкой гибридного режима SMART FAN CONTROL. А этикетка сообщает о широком диапазоне входных напряжений – от 100 до 240 В.

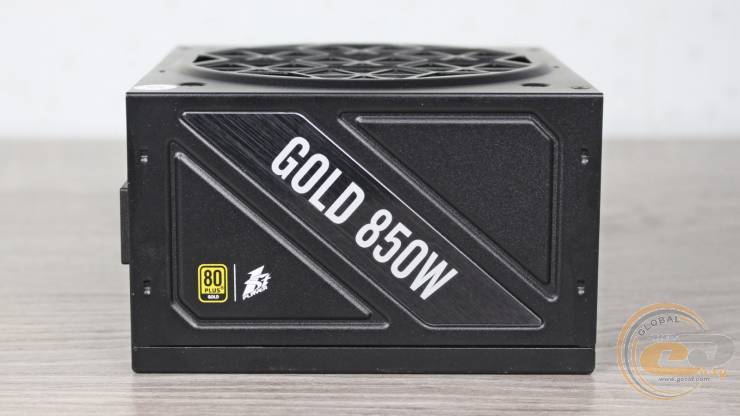

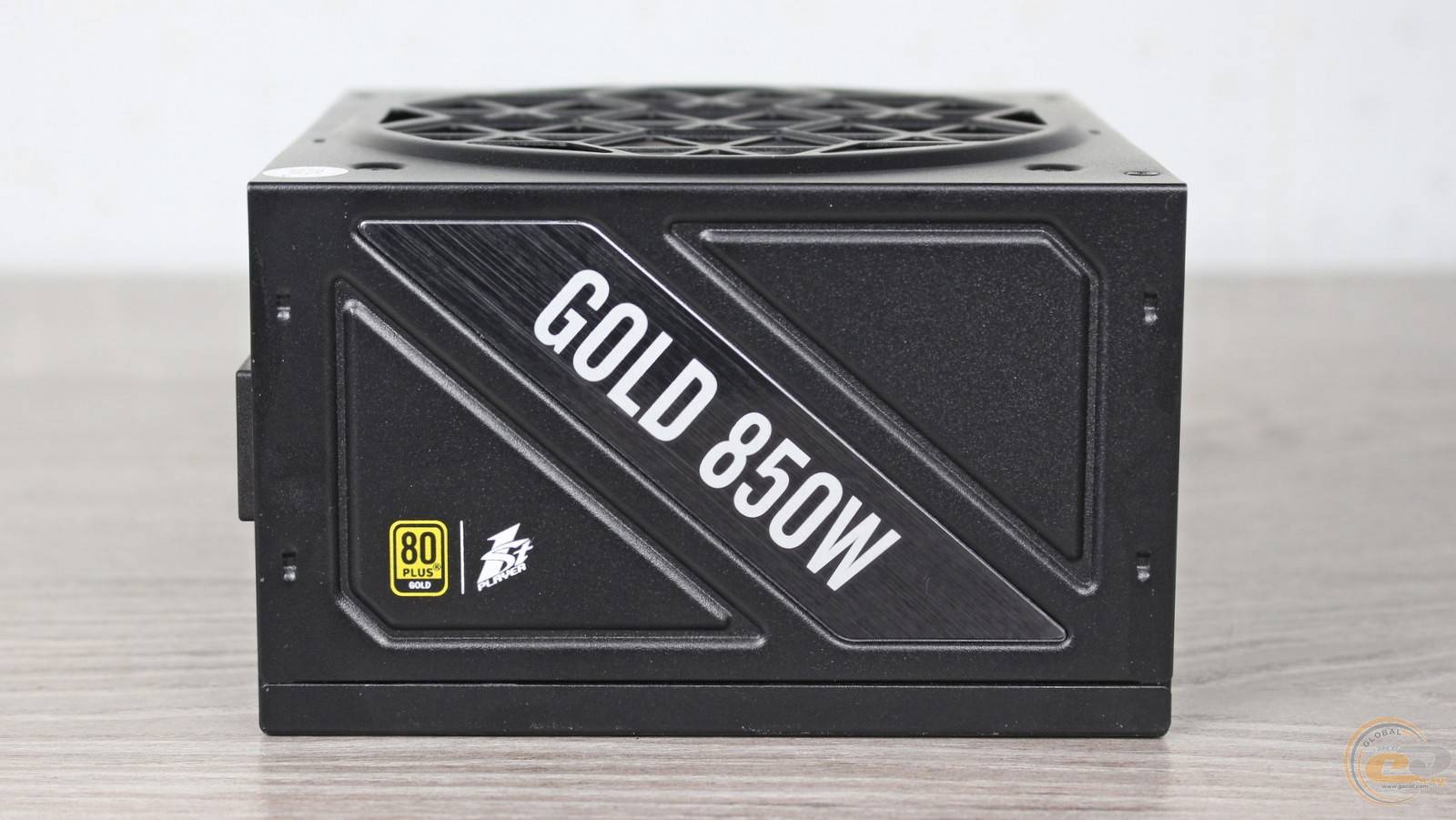

На обеих сторонах присутствуют декоративные элементы – тиснение, вставки и надписи, придающие модели индивидуальности.

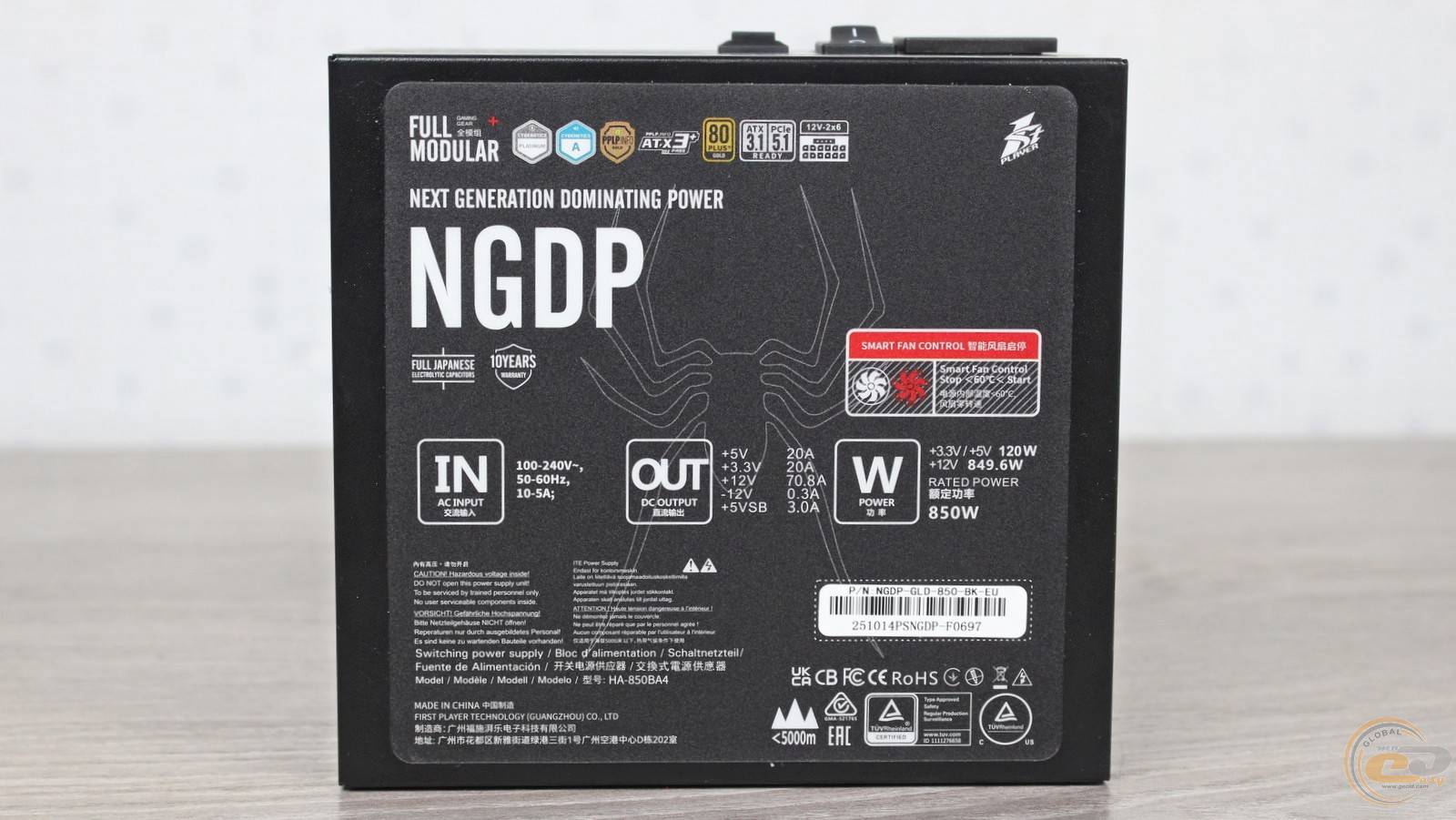

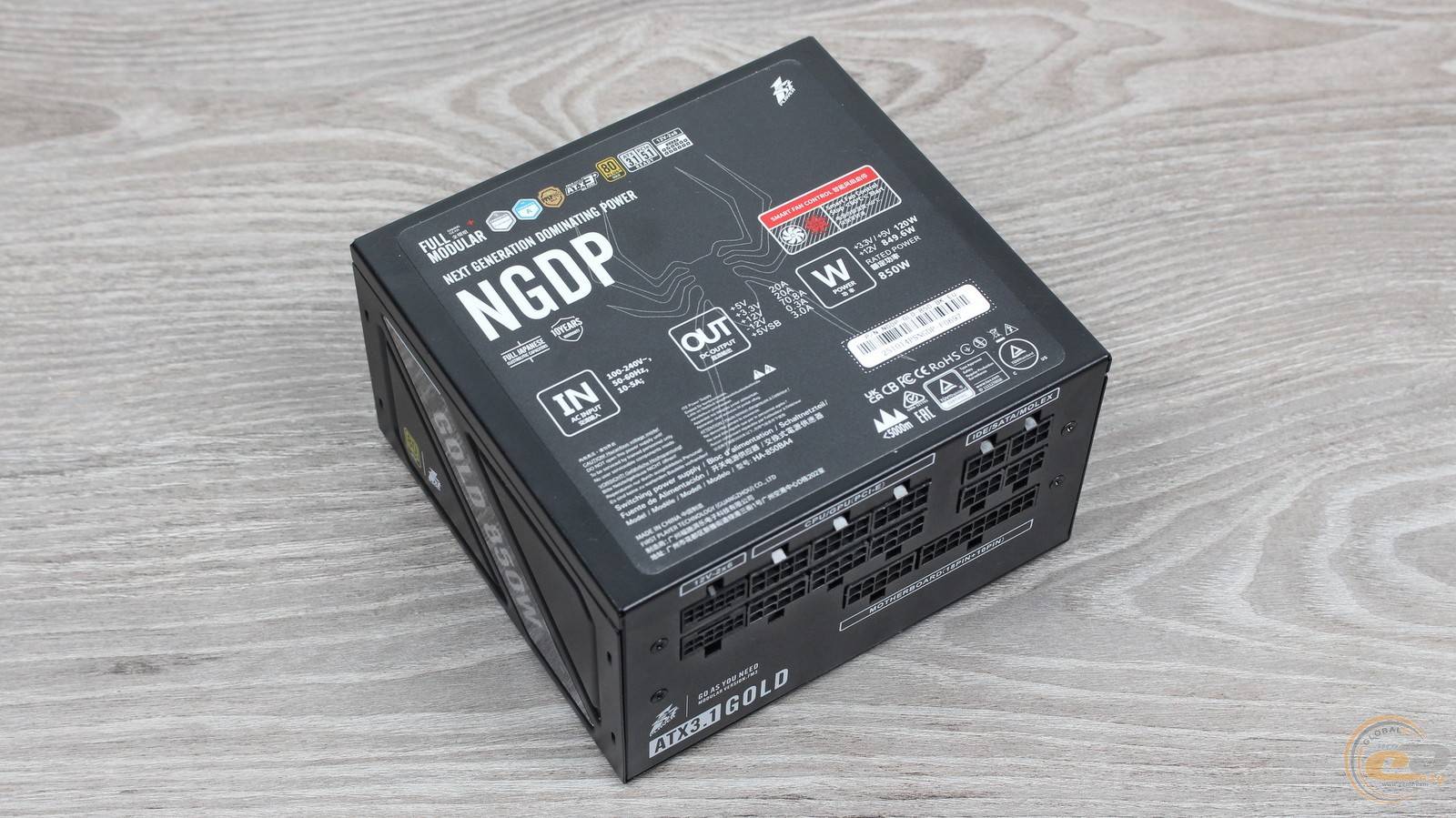

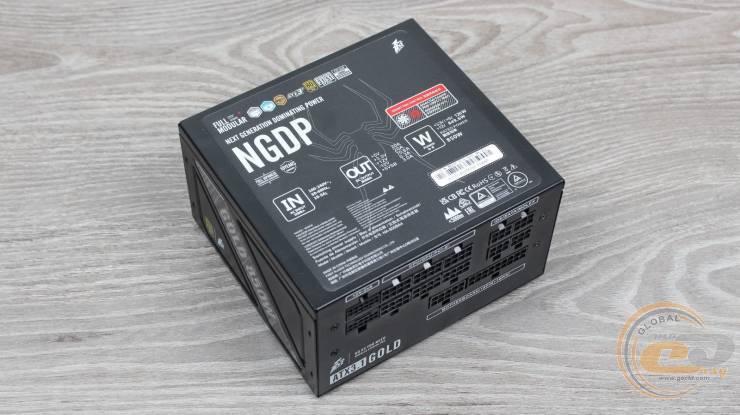

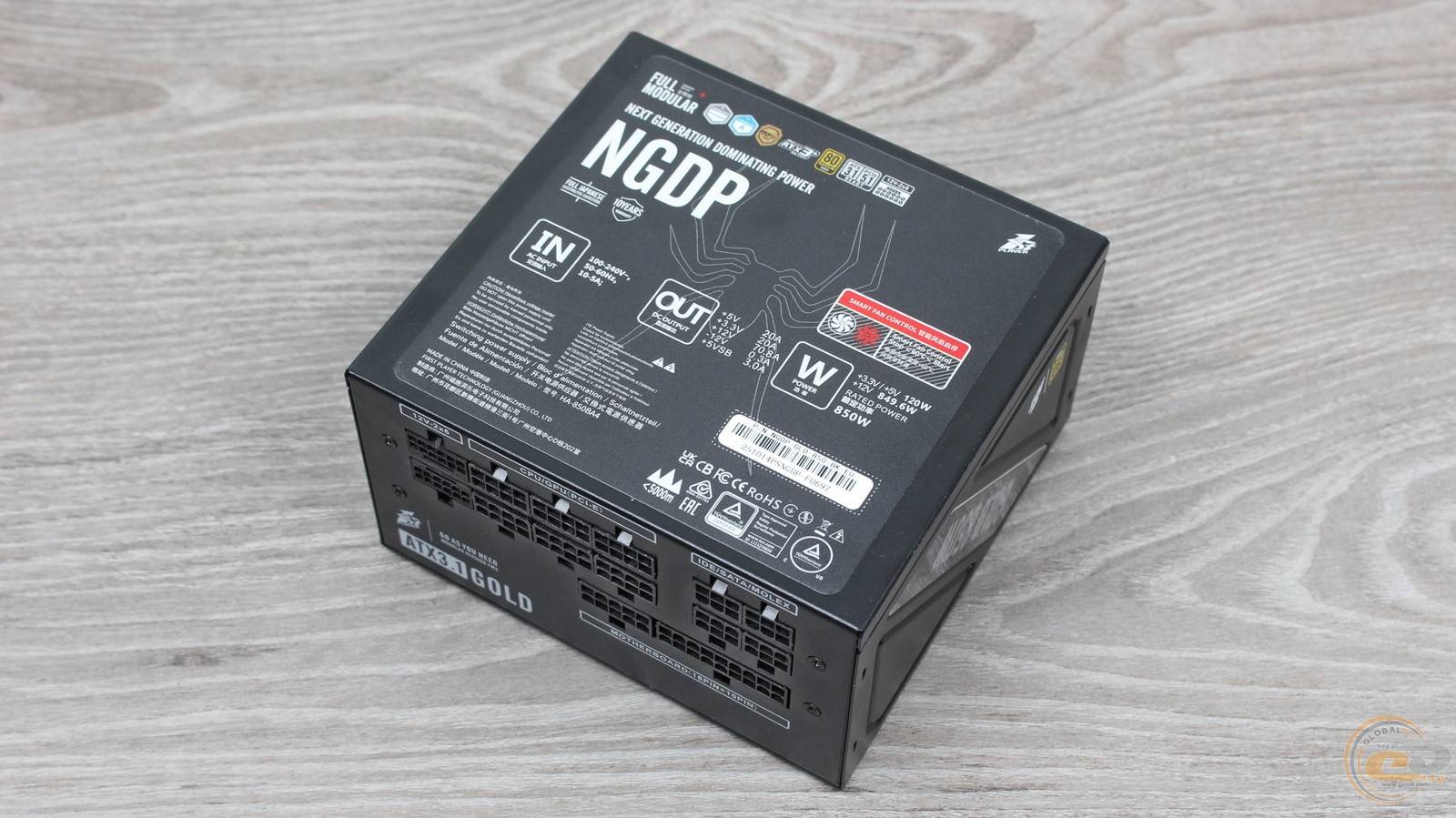

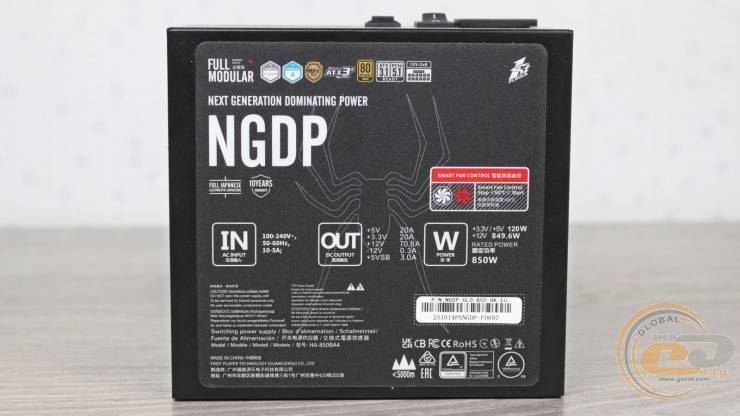

Самая большая панель содержит немало информации, включая электротехнические характеристики.

Единая линия +12В соответствует номинальной мощности, а для каналов +3,3В и +5В выделено 120 Вт (по 20 А). Дополнительно присутствует ряд сертификатов, что в совокупности подтверждает высокий класс 1STPLAYER NGDP GOLD 850W.

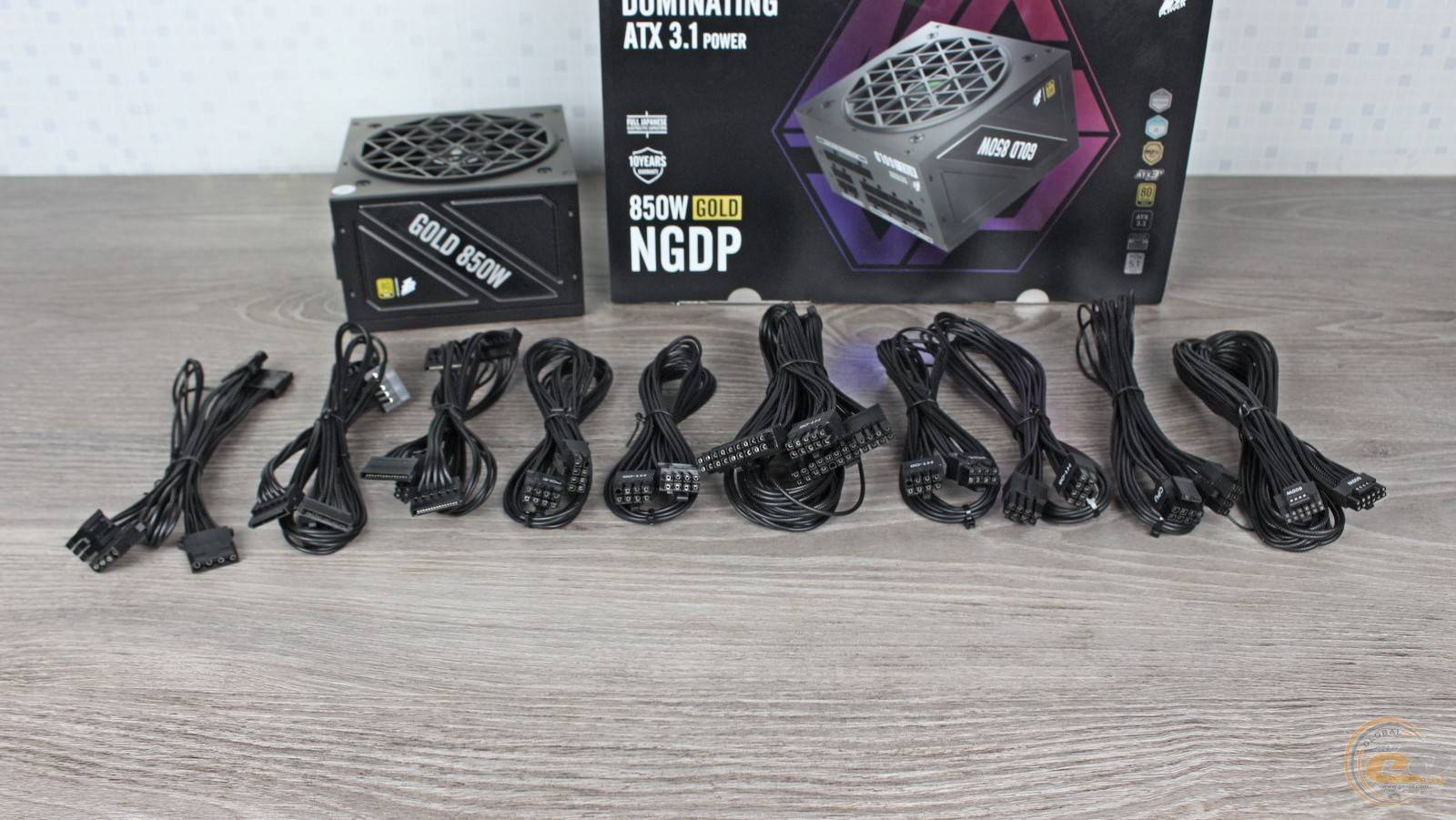

Все выходные кабели модульные и сложены из отдельных проводов в оплетке. Для аккуратной укладки производитель добавил пластиковые гребни и стяжки. Набор коннекторов достаточно большой:

Как и ожидается от современного 850-ваттника, имеется 20+4-контактный ATX, пара 4+4-контактных ATX12V, а также 600-ваттный PCIe 5.1 (12V-2×6) и три 6+2-контактных PCIe для питания видеокарт. Для периферии предусмотрено восемь SATA и четыре PATA на трех отдельных проводах.

Кстати, модель на 1000 Вт получила идентичный набор разъемов, тогда как у 1200-ваттника есть еще один 6+2-контактный PCIe, а у 750-ваттника — наоборот, на один меньше.

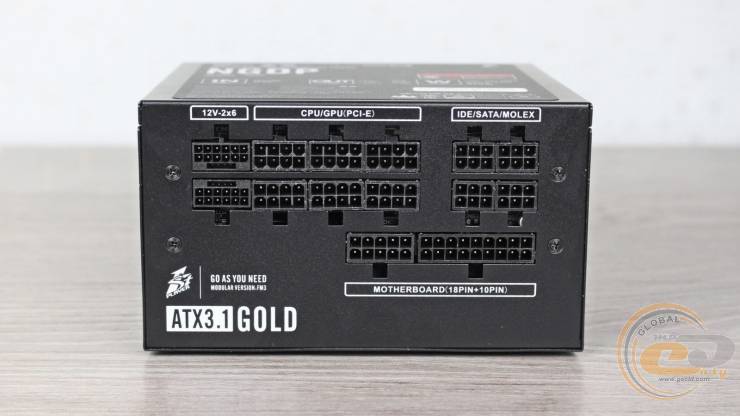

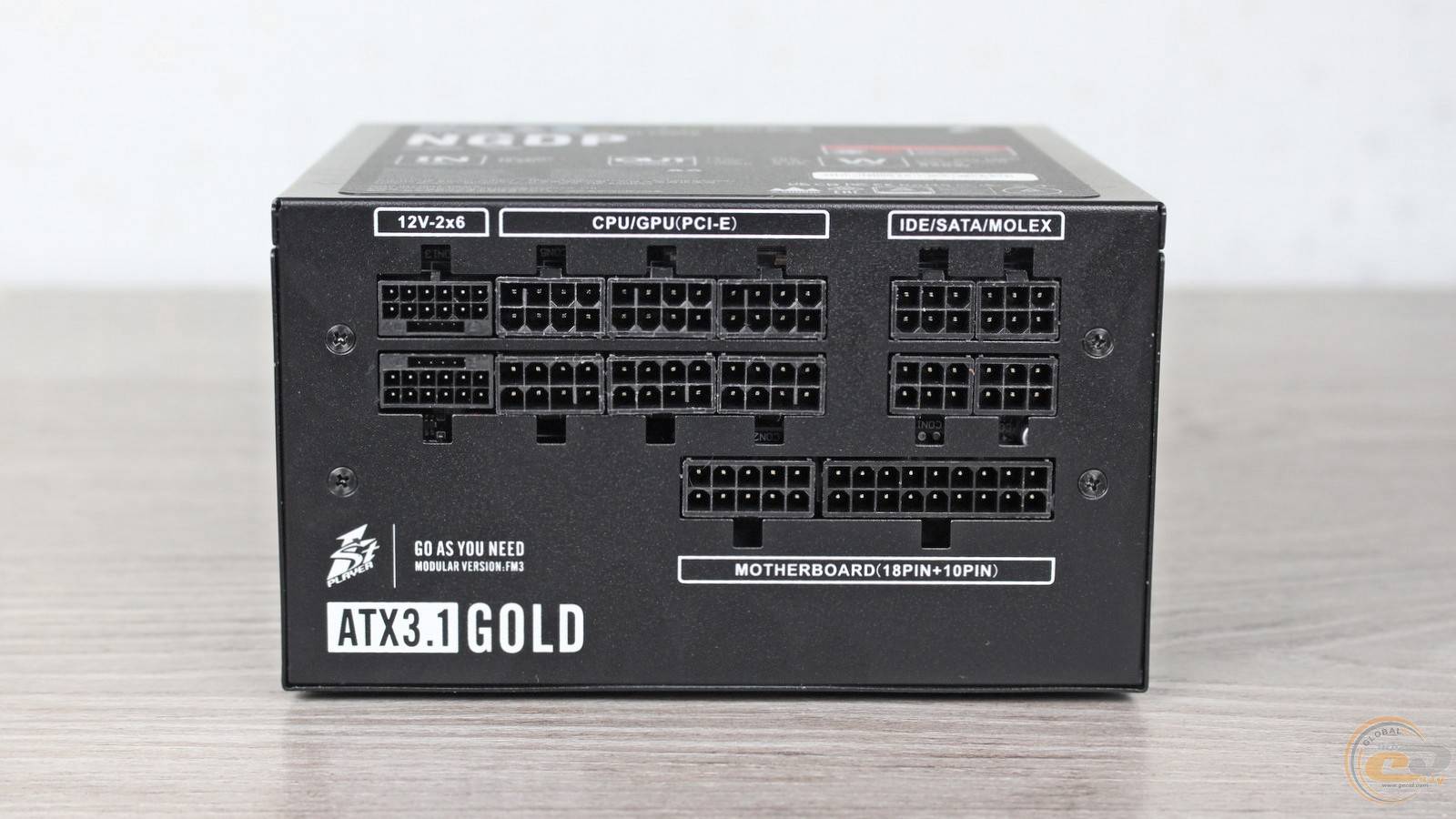

Количество выходных коннекторов даже больше, чем комплектных проводов: здесь предусмотрено подключение четырех 6+2-контактных PCIe и сразу двух PCIe 5.1 (12V-2×6).

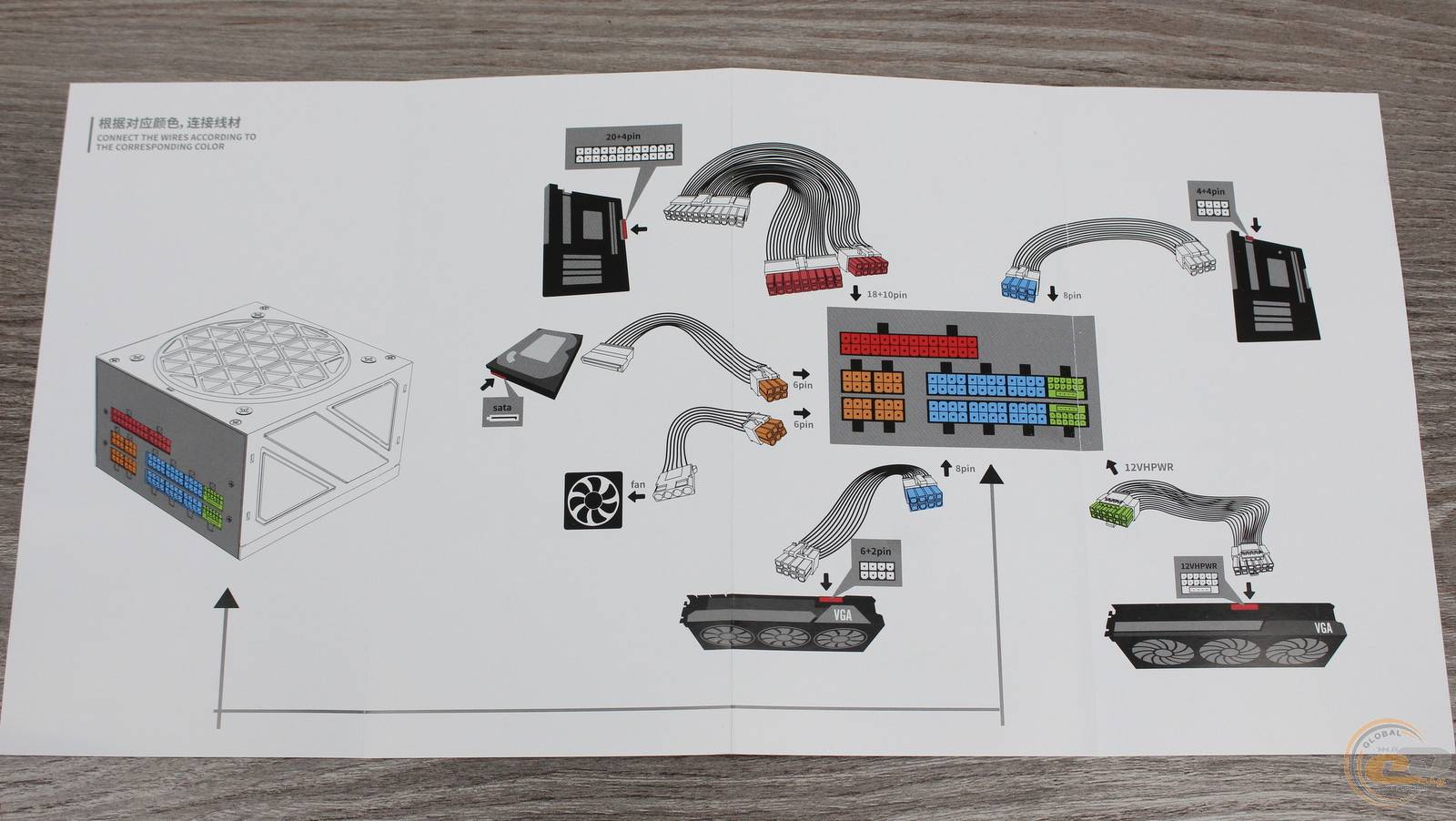

Чтобы избежать путаницы, производитель позаботился о соответствующих надписях, разной форме коннекторов и даже комплектном буклете.

Внутреннее строение

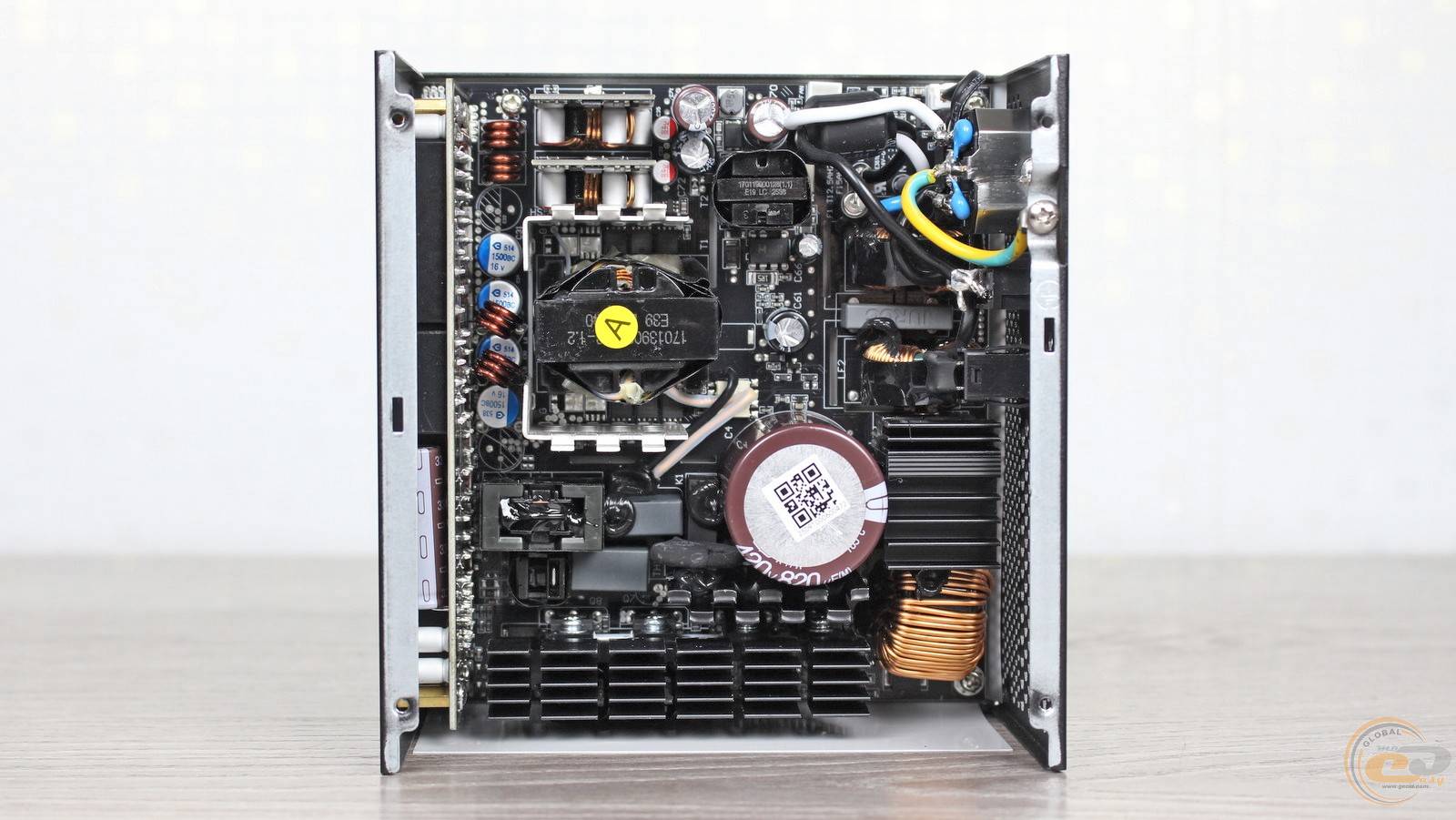

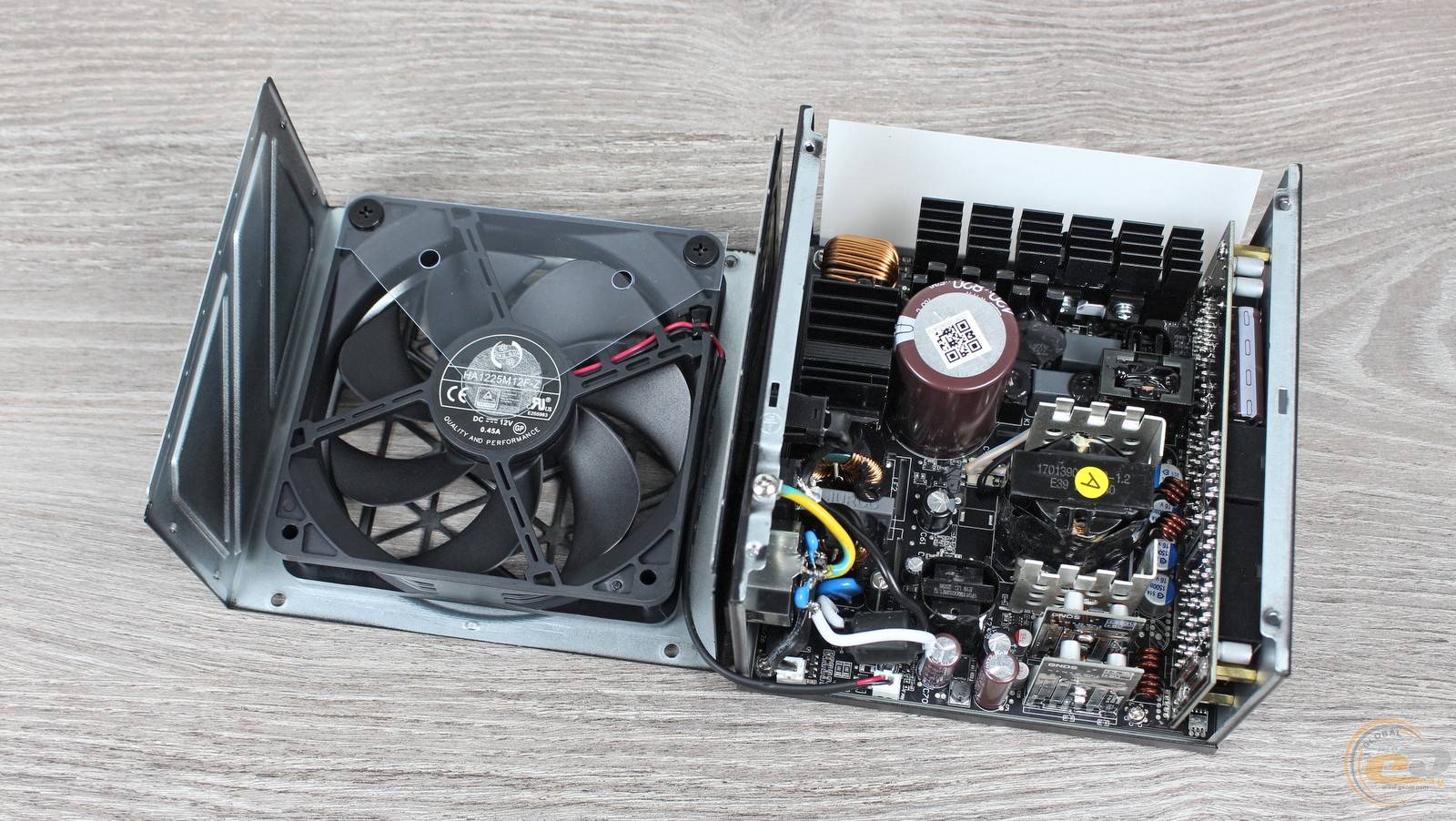

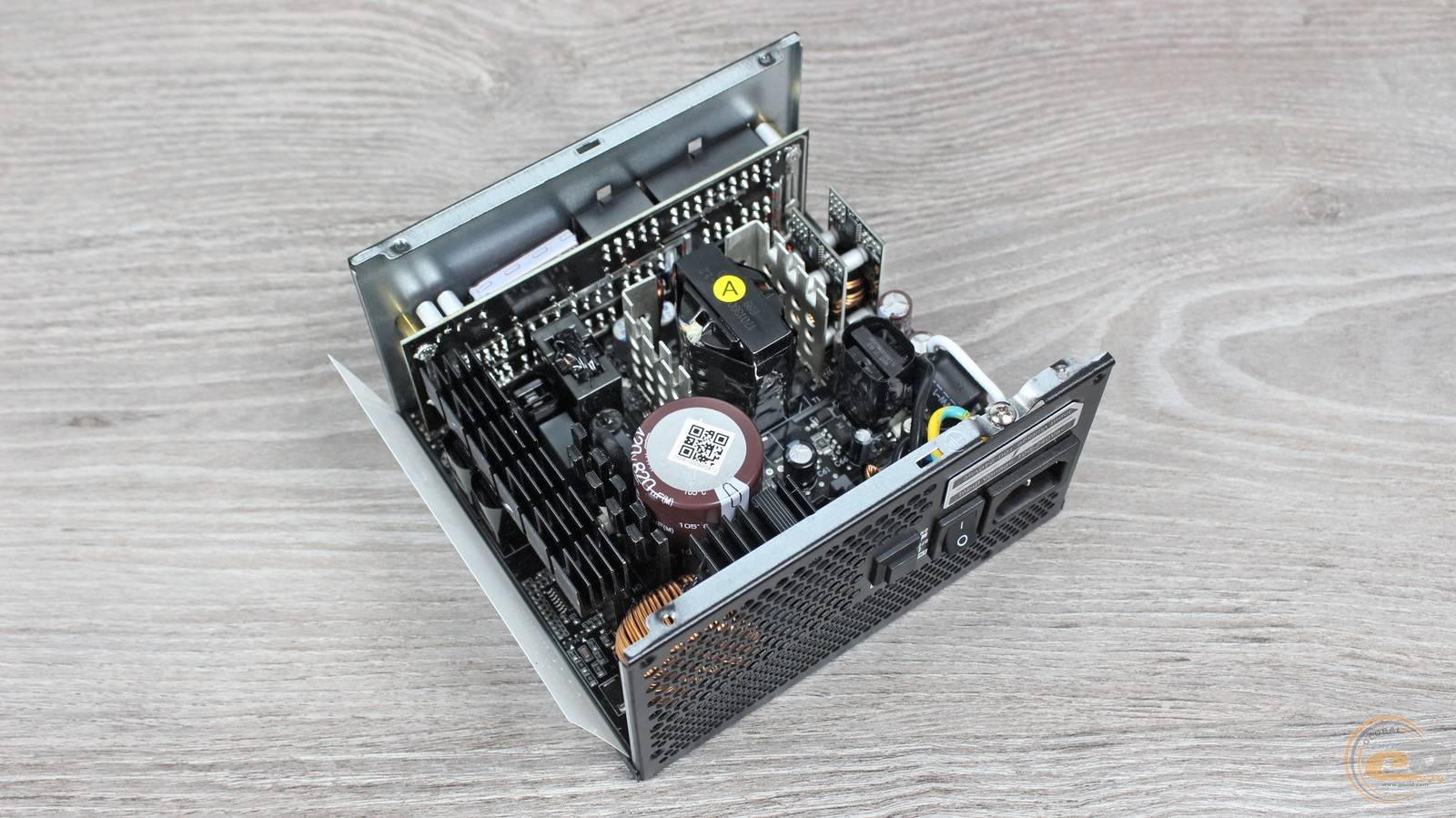

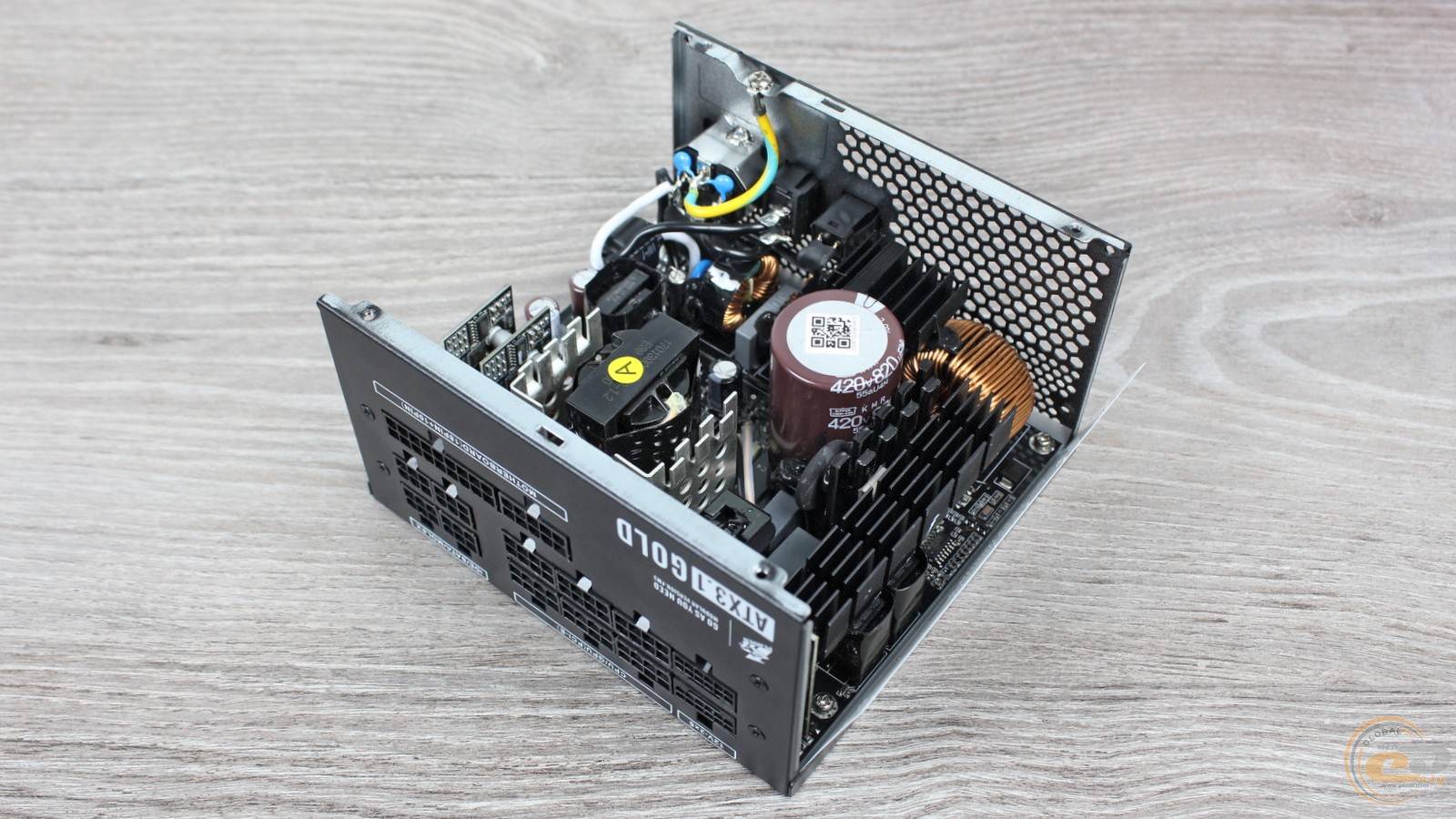

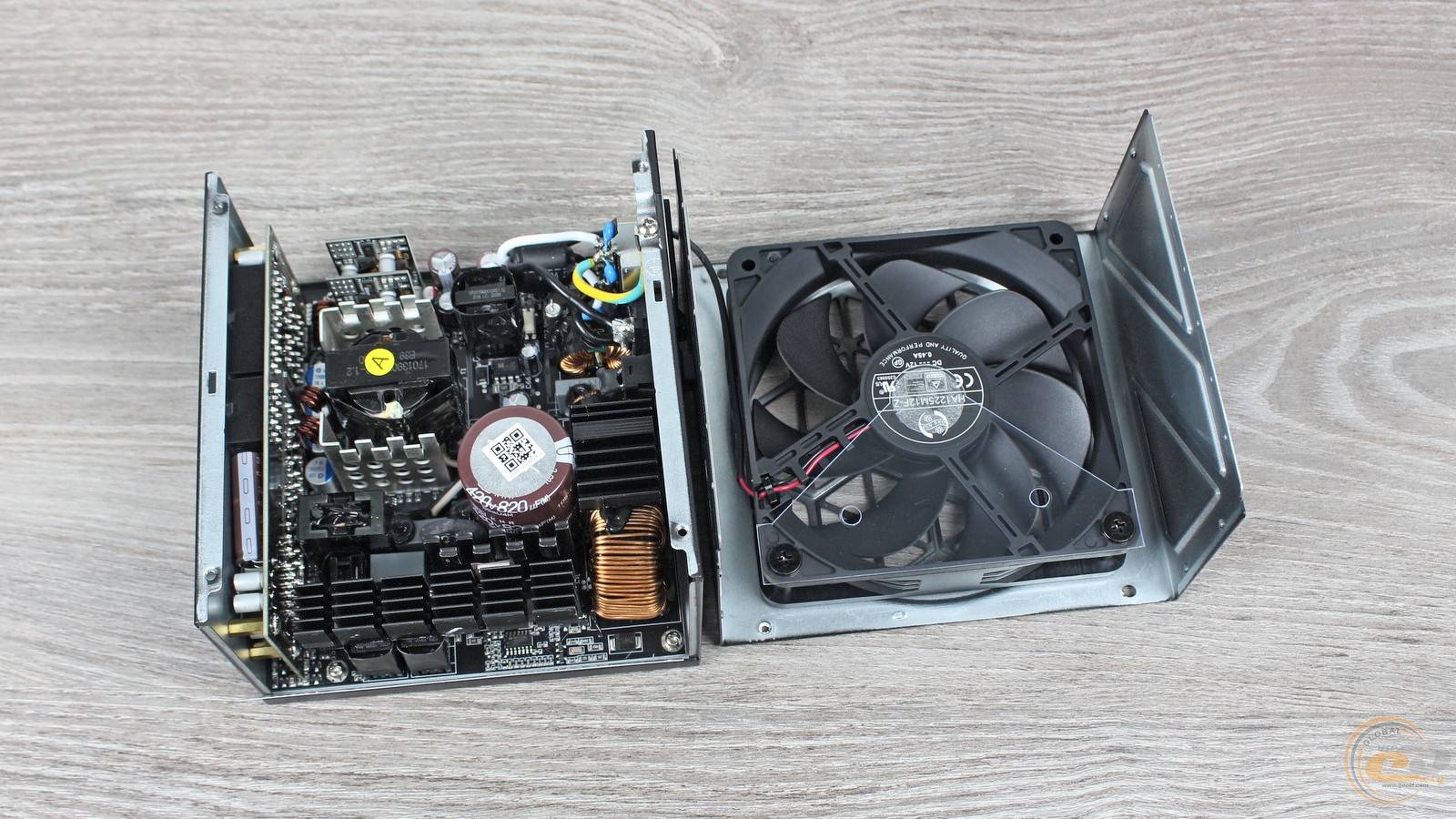

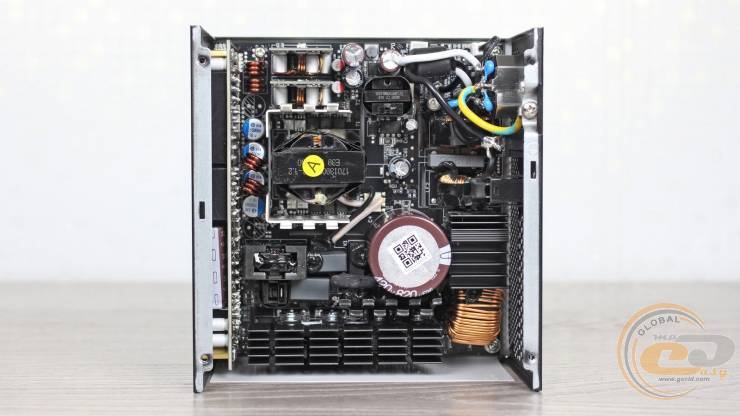

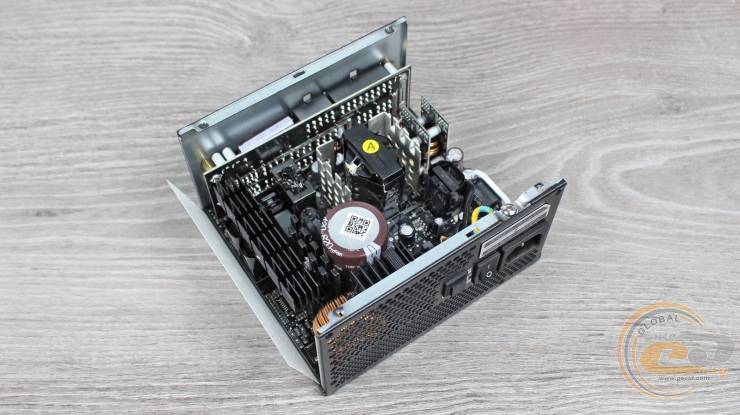

Теперь рассмотрим внутреннюю начинку 1STPLAYER NGDP GOLD 850W.

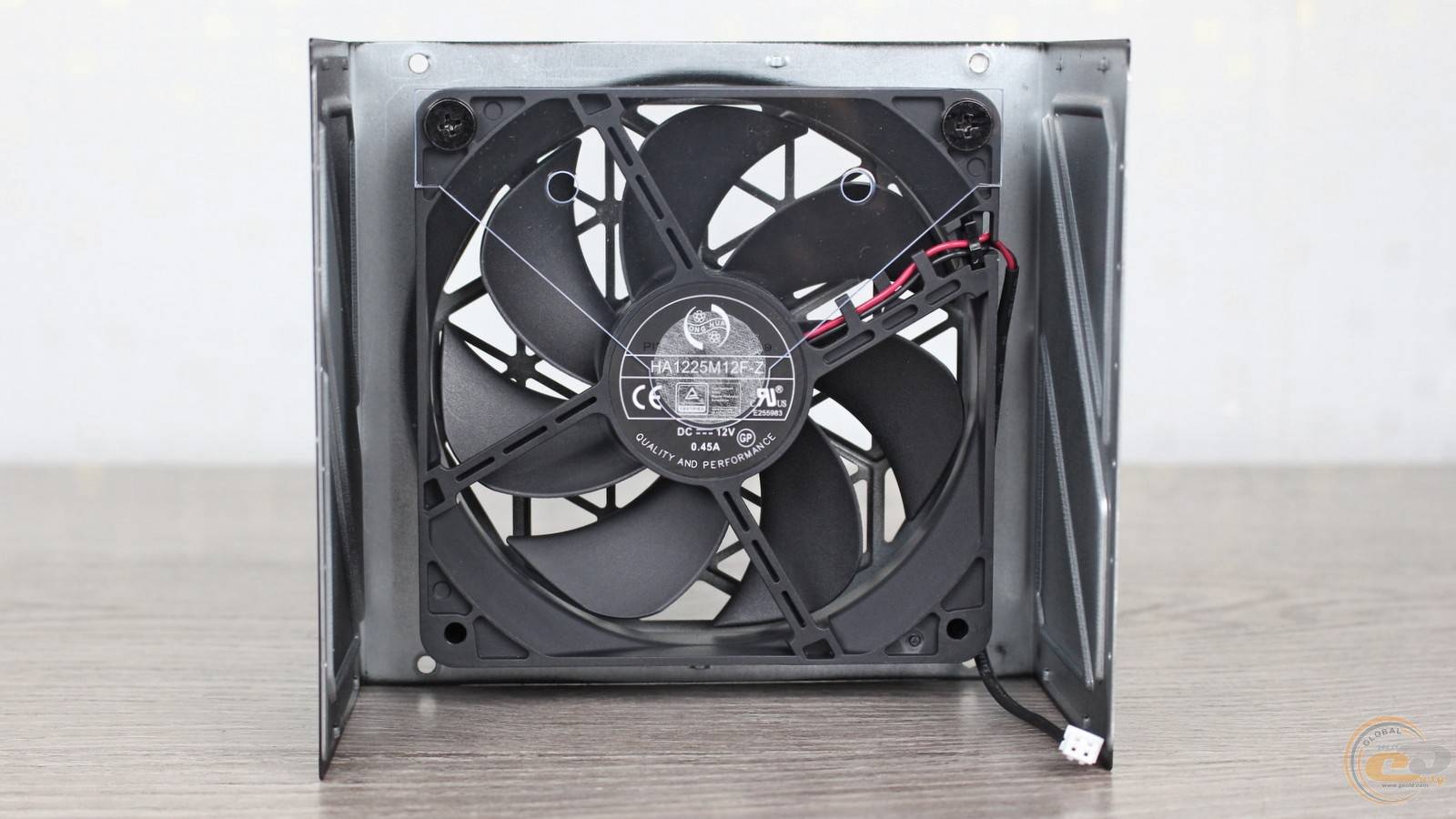

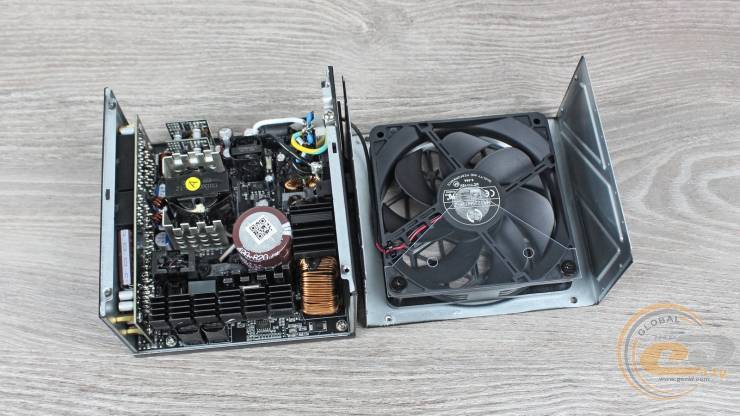

Вентилятор Hong Hua HA1225M12F-Z мы встречали ранее в других высококлассных блоках питания. В его основе лежит надежный и тихий гидродинамический подшипник, как и положено устройству с 10-летней гарантией. Потребляемая мощность пропеллера не превышает 5,4 Вт (12 В при 0,45 А), а для подключения служит привычный 2-контактный коннектор. В свою очередь прозрачная пластина направляет воздушный поток на самые горячие элементы.

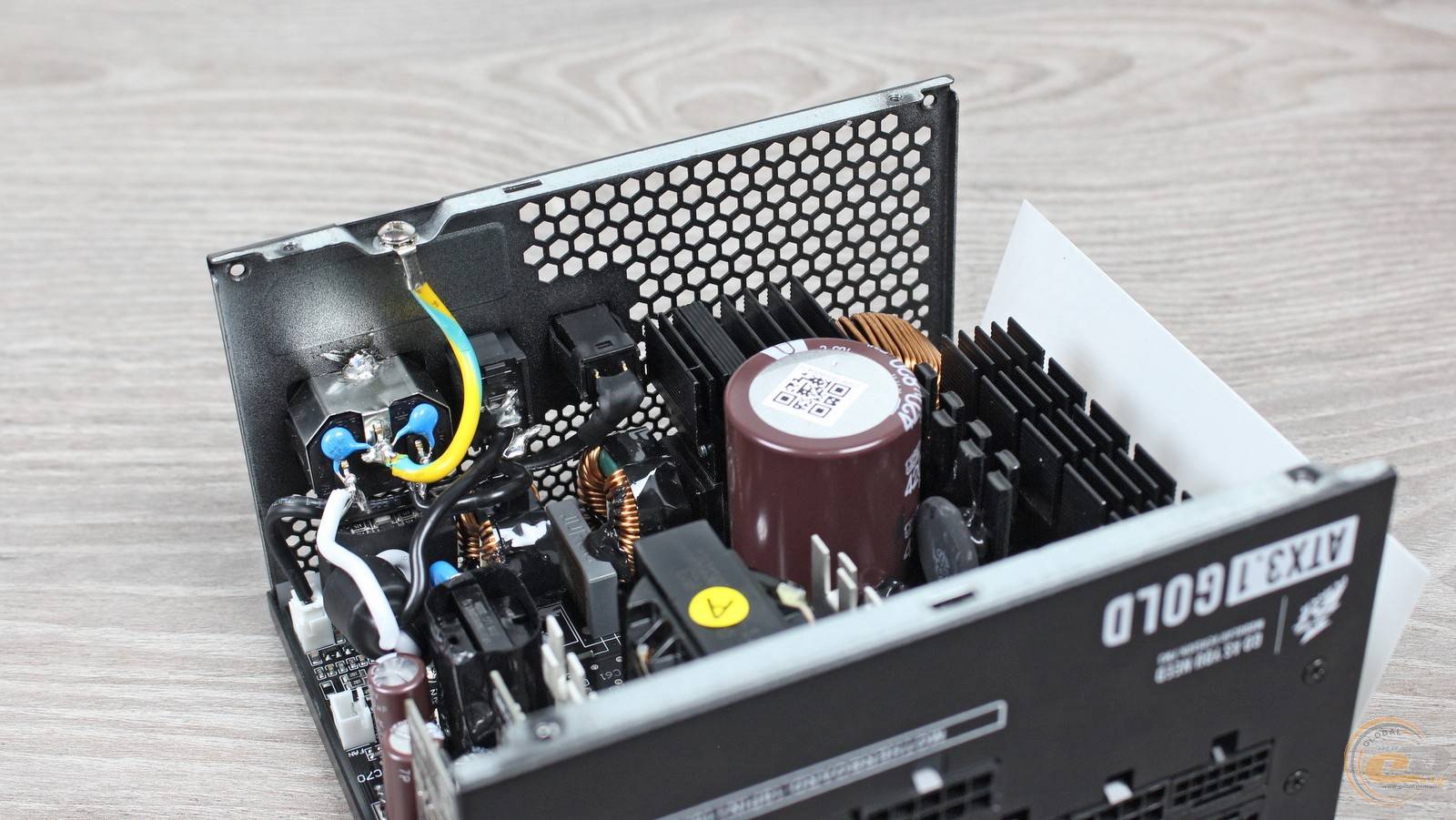

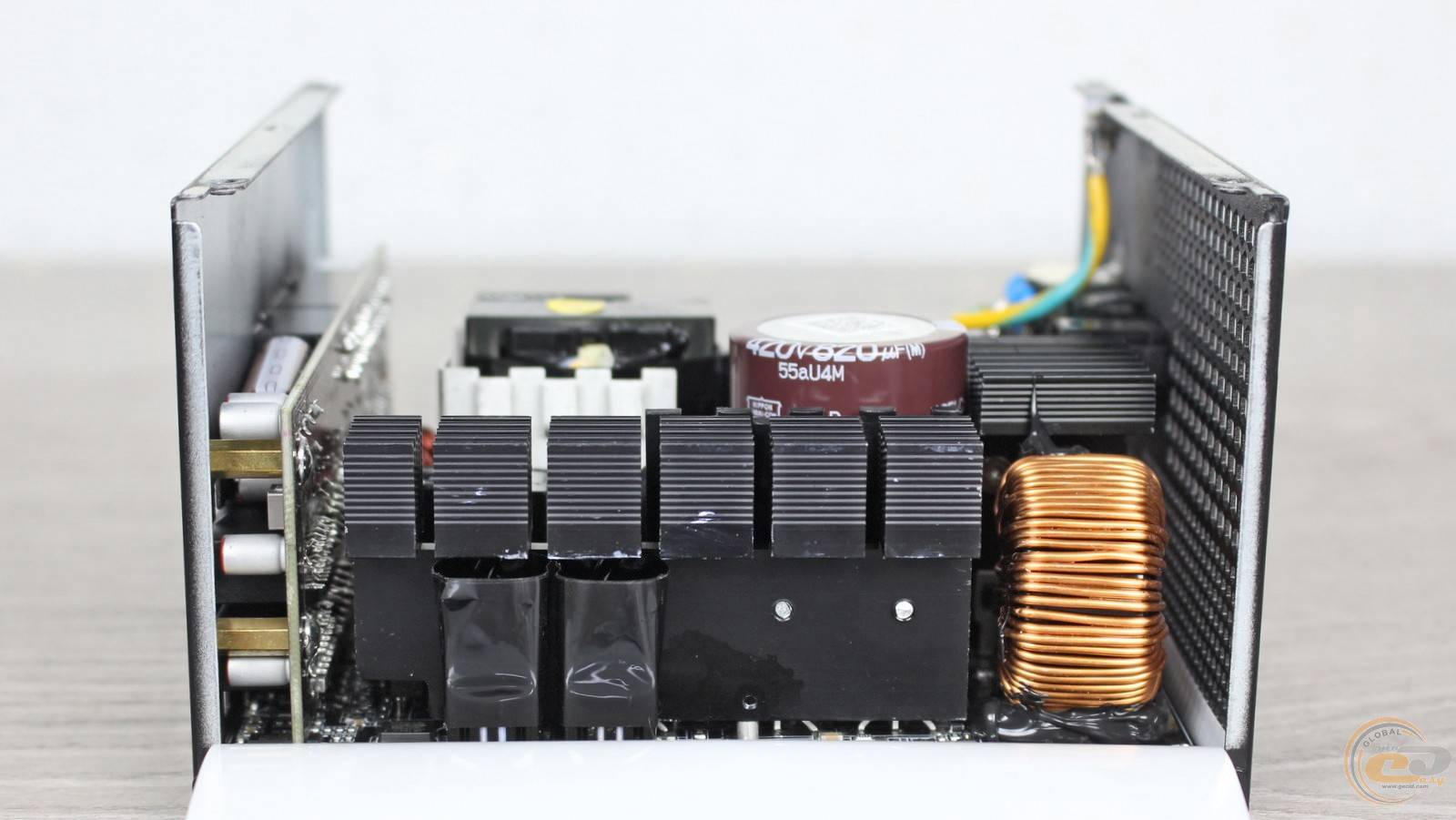

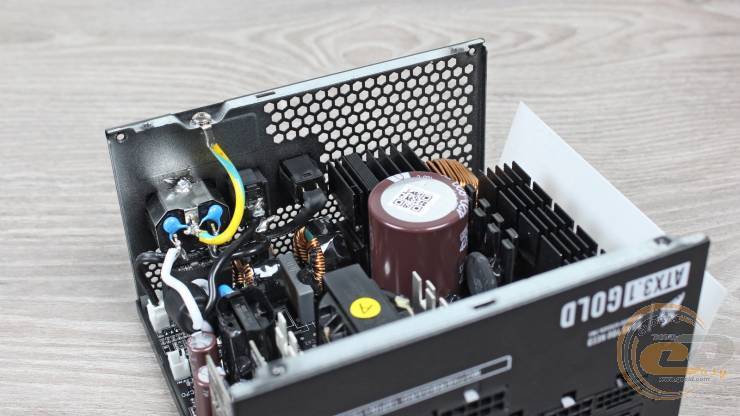

Входной фильтр содержит все необходимые компоненты для надлежащей работы: два дросселя, набор X- и Y-конденсаторов и варистор. А на отдельном радиаторе расположены две диодные сборки.

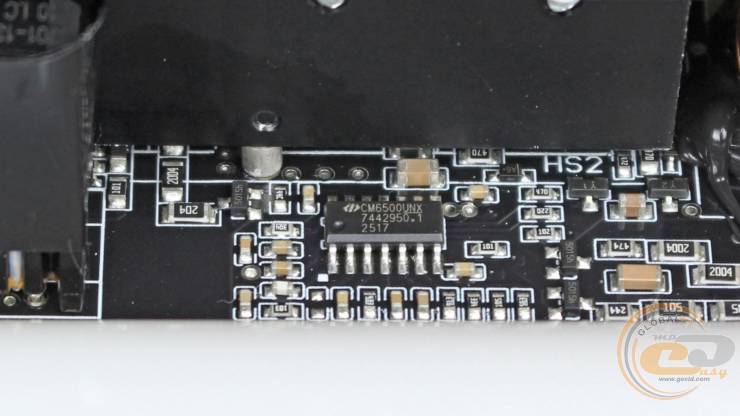

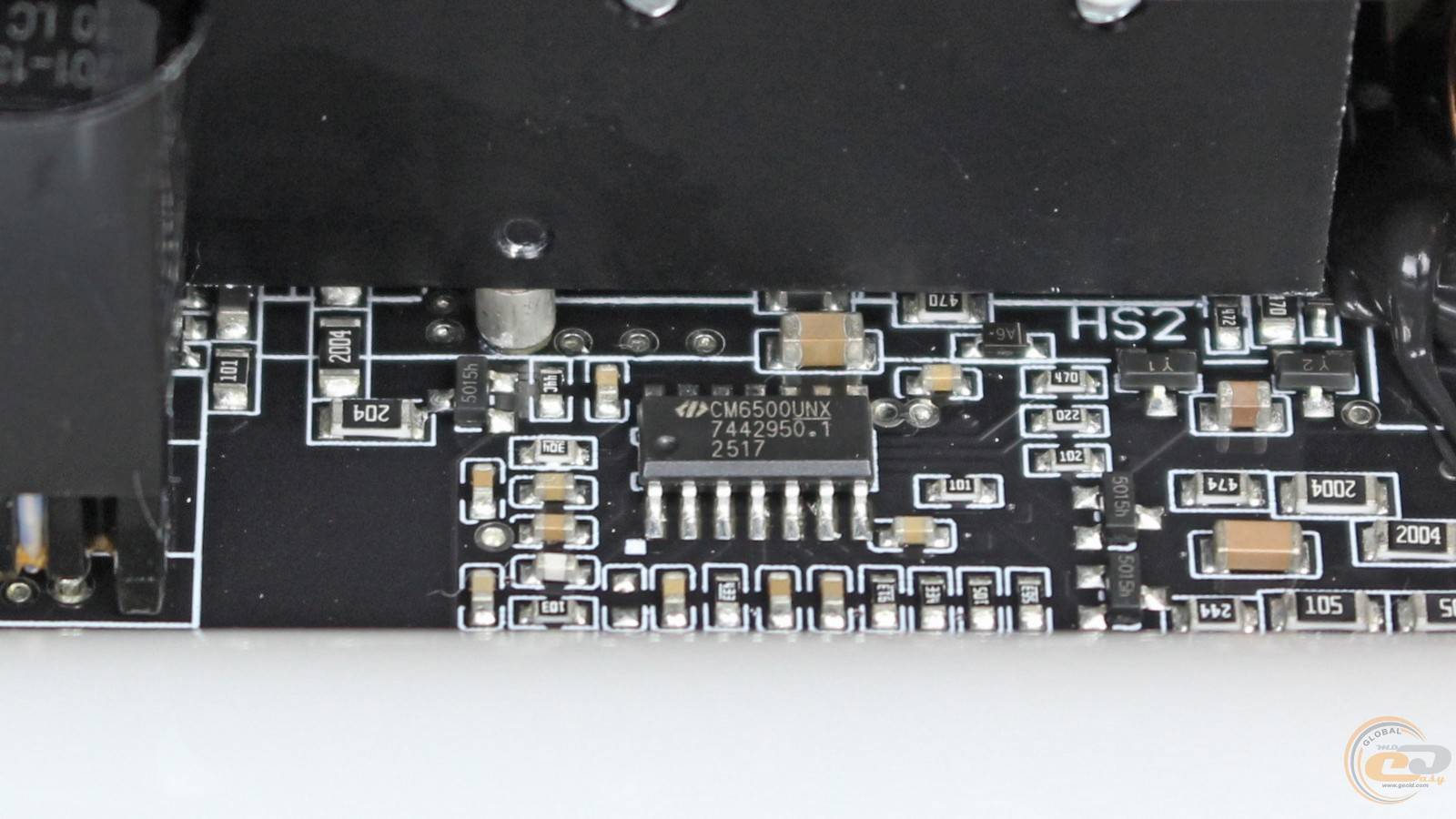

Узел APFC реализован в полном составе: габаритный дроссель, пара транзисторов и диод Шоттки работают под управлением контроллера Champion CM6500UNX.

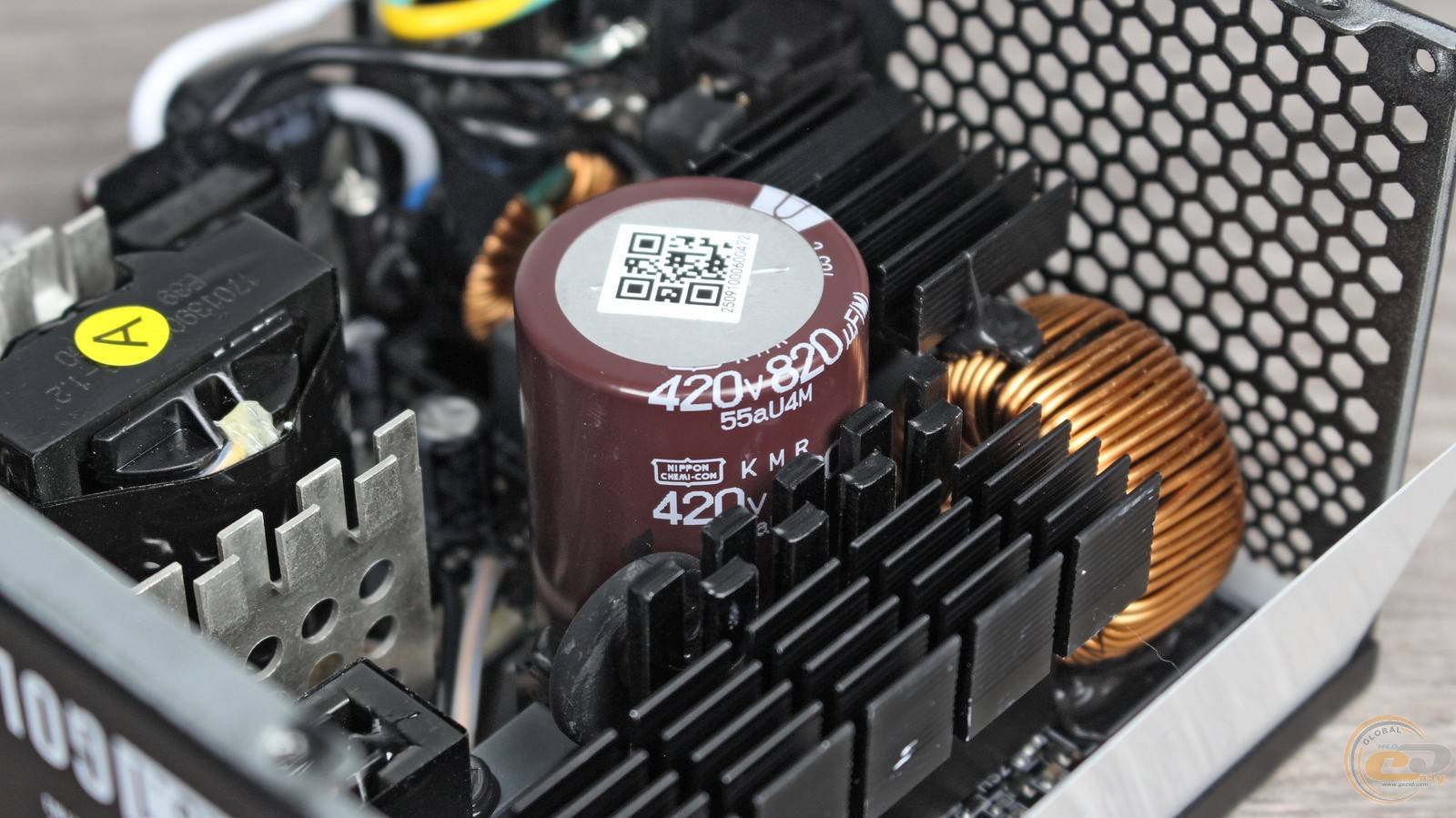

На коробке указано использование только японских высокотемпературных конденсаторов. Неудивительно видеть здесь входной элемент от Nippon Chemi-Con емкостью 820 мкФ — а это достойный показатель для 850-ваттника.

Рядом распаян дуэт из терморезистора и реле для защиты от больших пусковых токов. Возле них видна пара конденсаторов, которые вместе с двумя транзисторами на отдельном радиаторе являются составляющими полумостовой резонансной схемы.

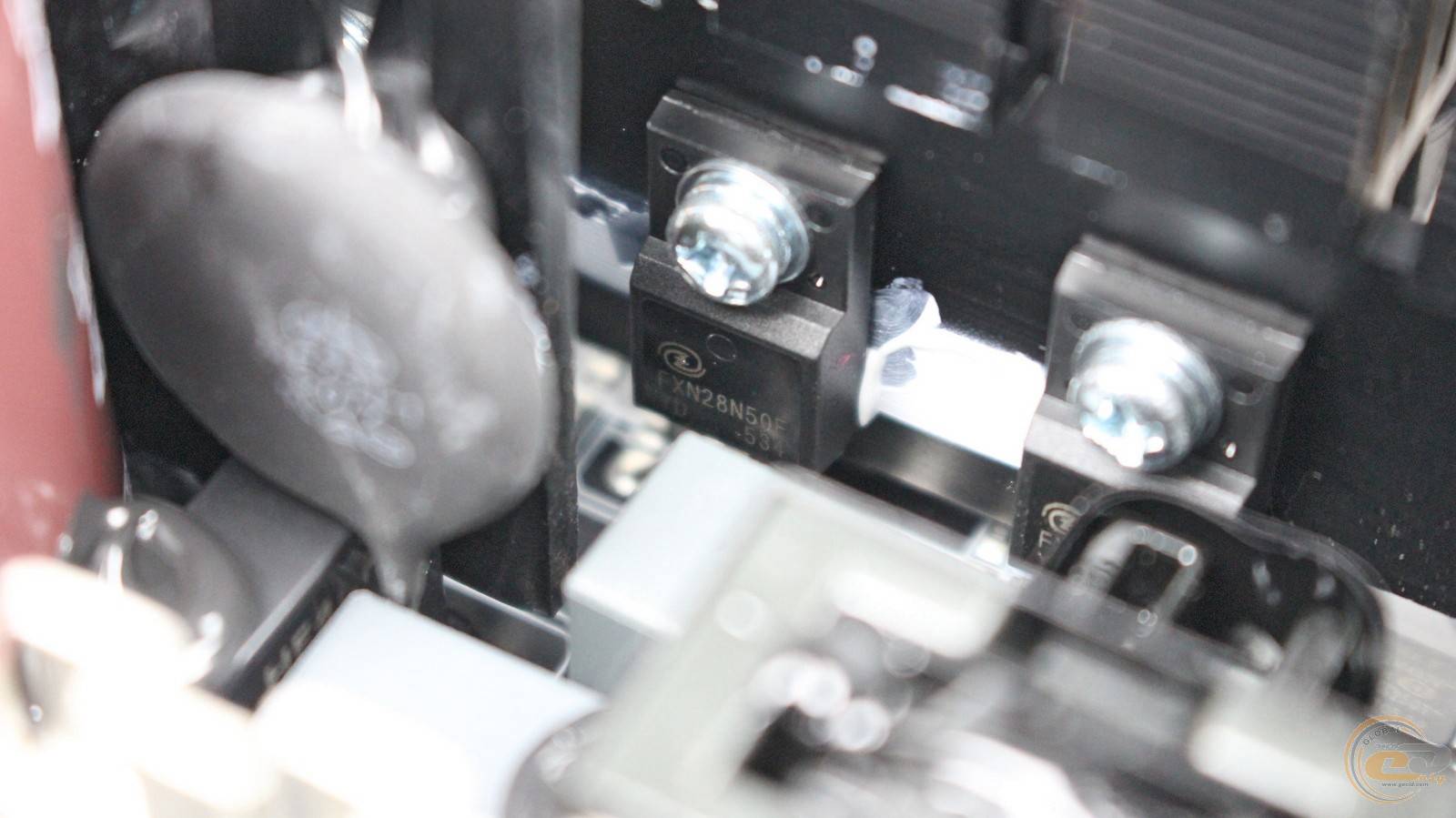

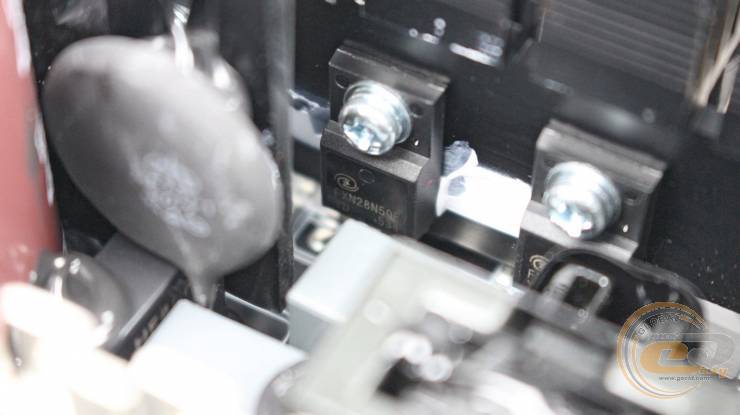

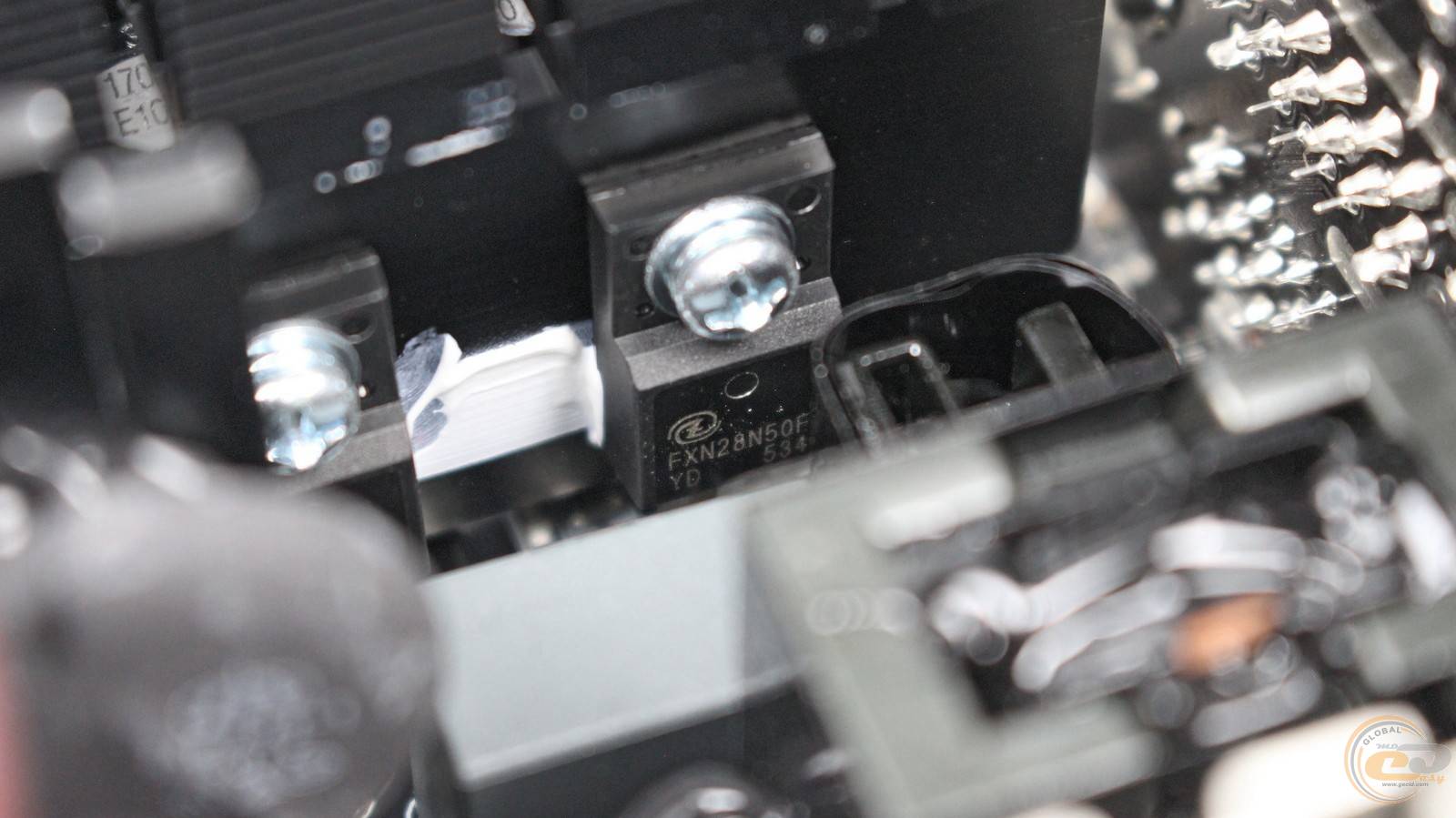

Ключами выступают транзисторы FuXin Semiconductor FXN28N50F – это элементы от известного китайского производителя, характеризующиеся средним уровнем качества.

В составе синхронного выпрямителя распаяны шесть из восьми возможных полевых транзисторов, охлаждаемых парой пластин-радиаторов.

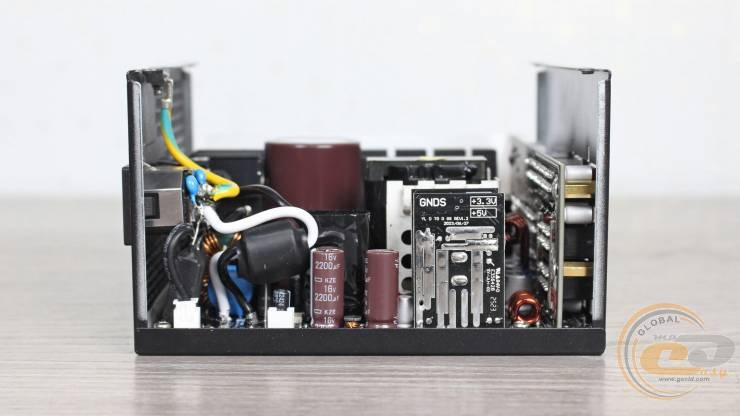

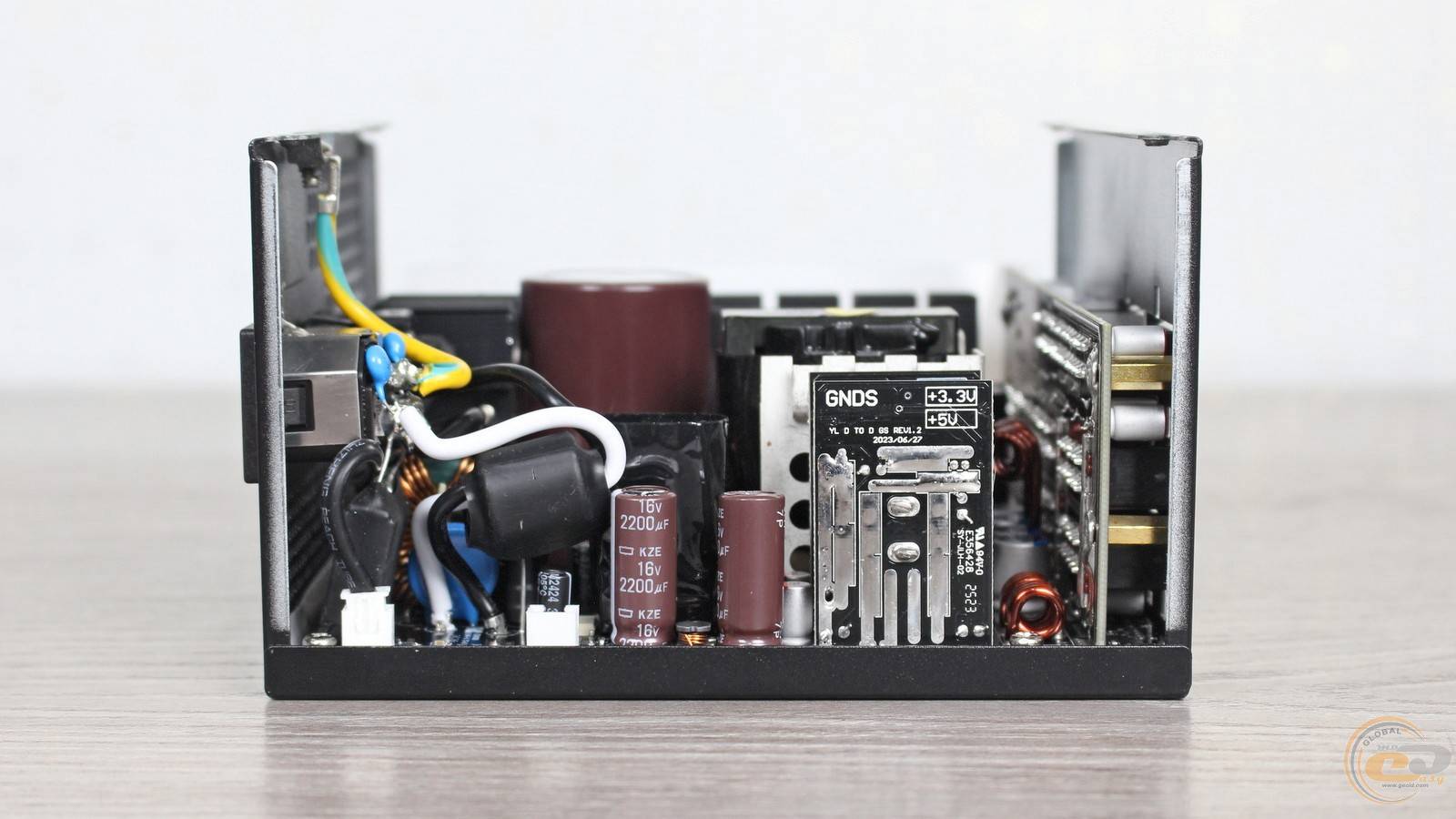

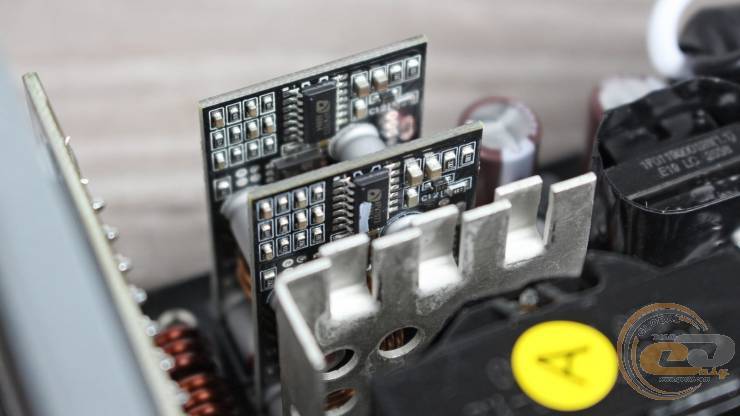

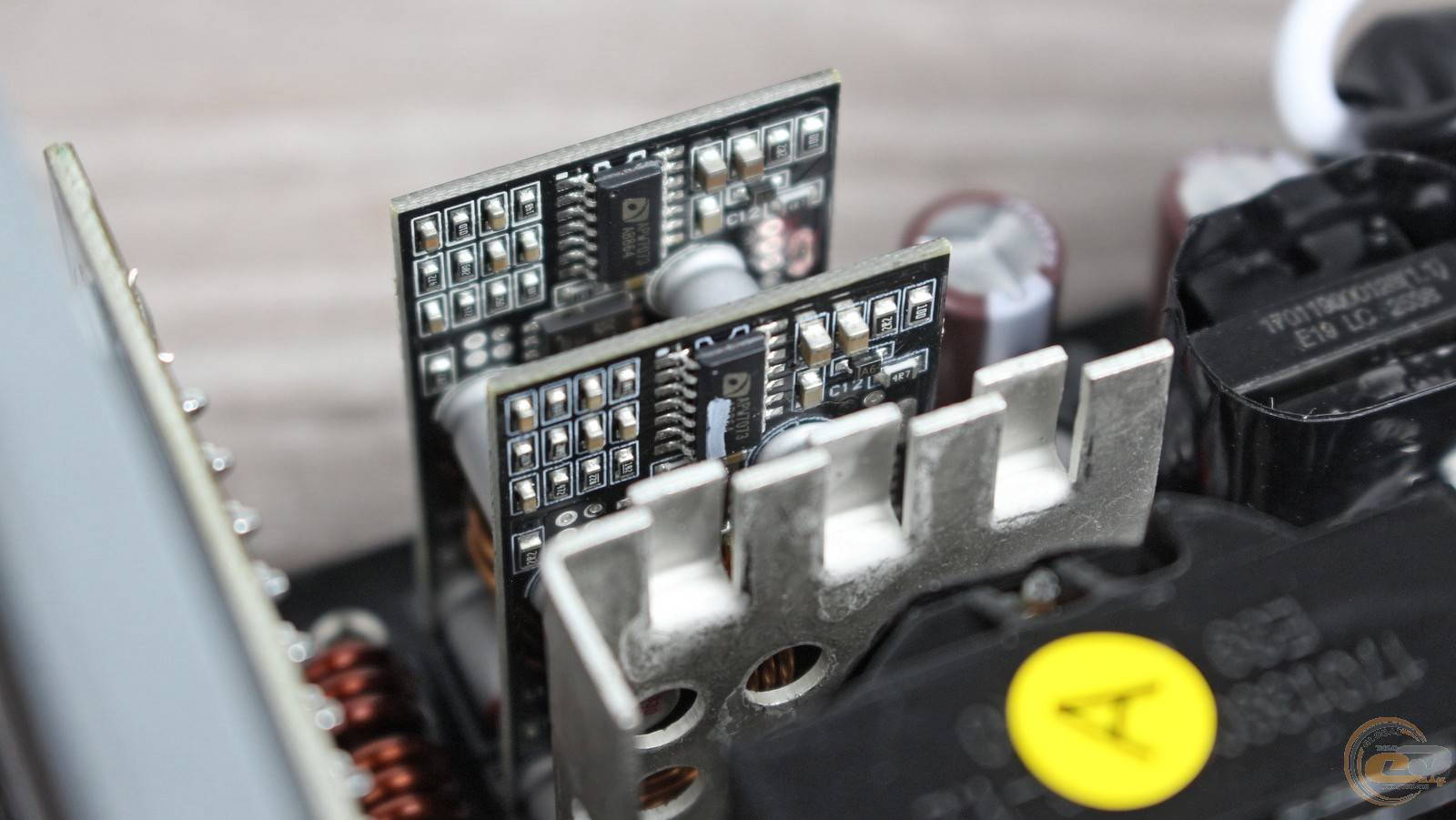

Для экономии пространства DC-DC преобразователи формирования каналов +5В и +3,3В установлены на двух вертикальных платах. Работают они под руководством пары контроллеров ANPEC APW7073.

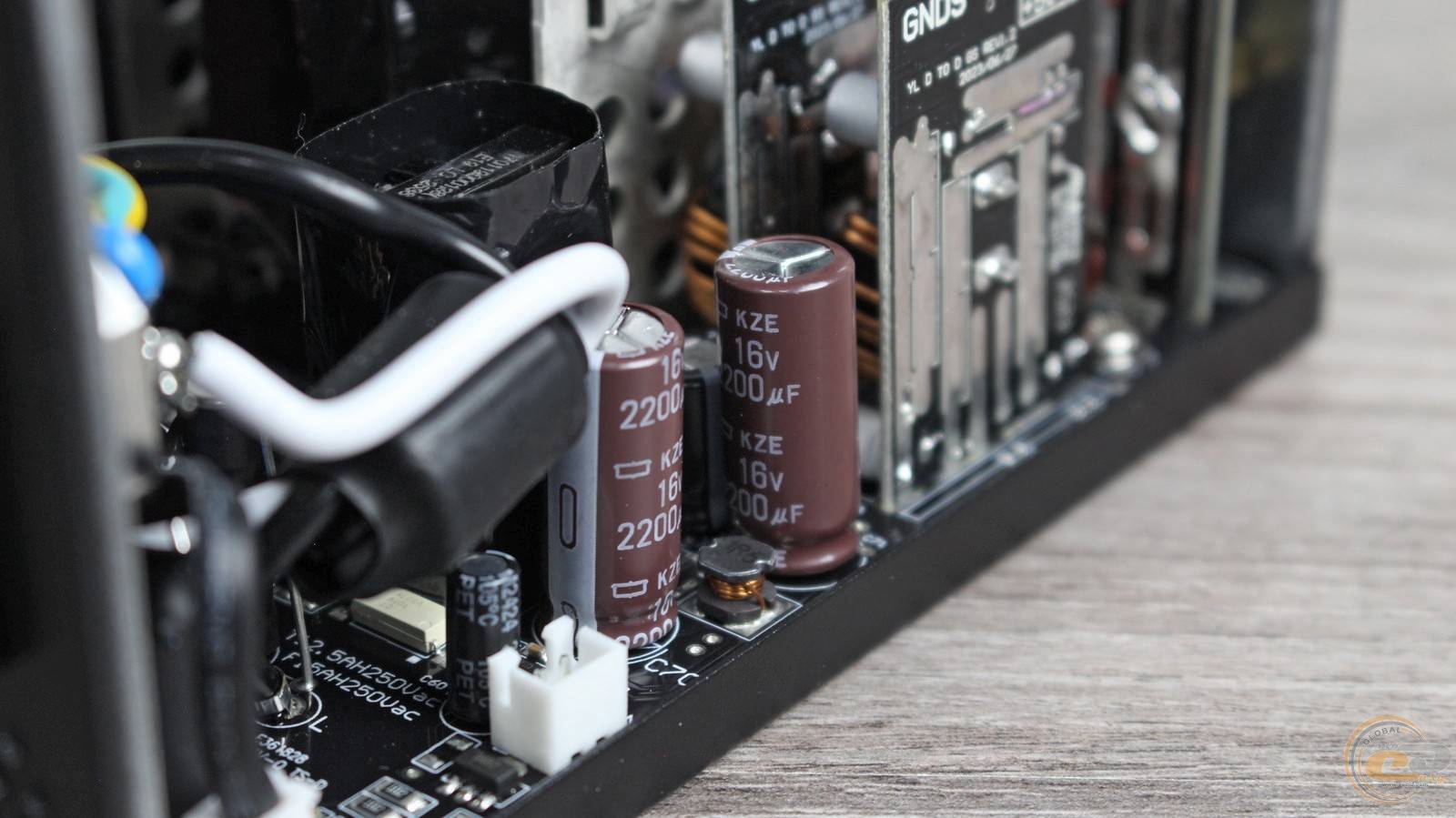

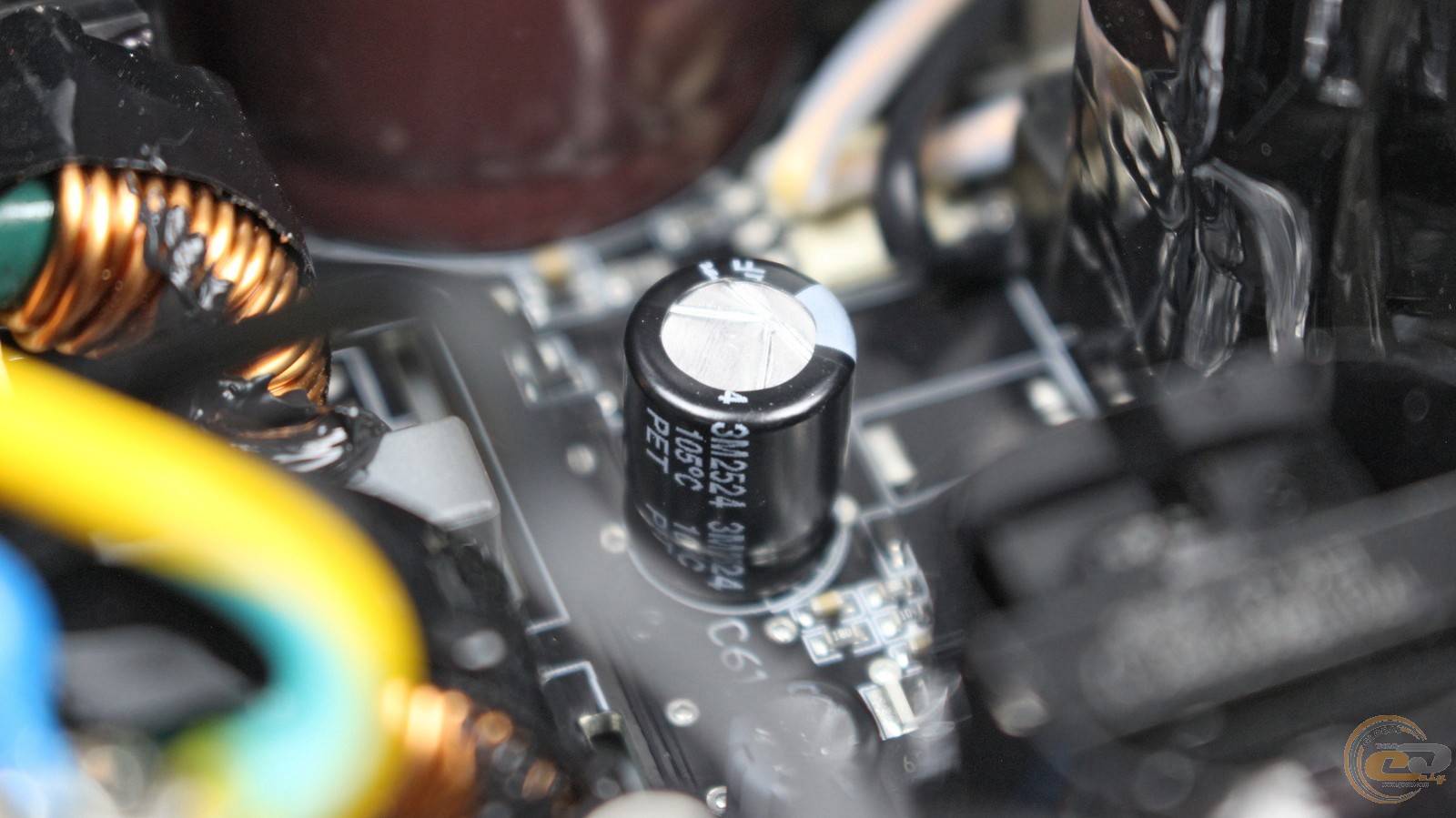

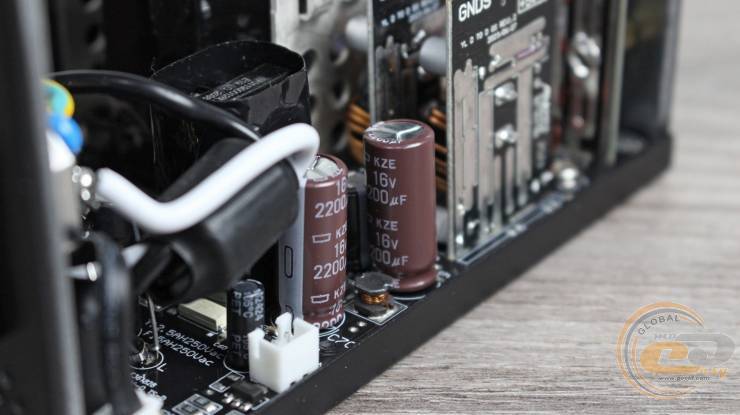

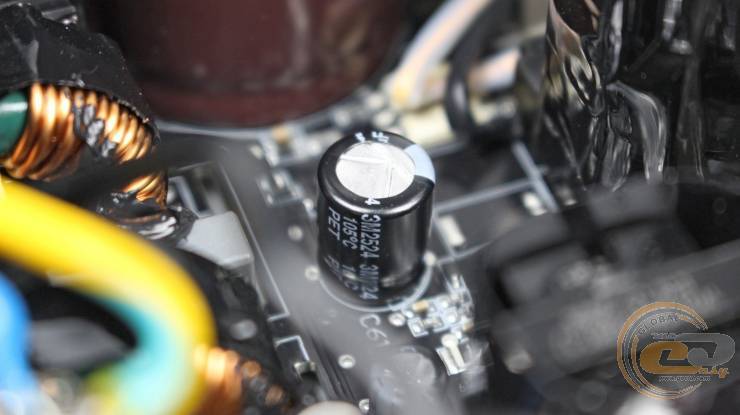

Все внутренние конденсаторы блока питания – это высокотемпературные элементы японских компаний Rubycon и Nippon Chemi-Con.

К тому же здесь немало полимеров, особенно на плате с выходными разъемами. Это свидетельствует о высоком качестве элементной базы и будет способствовать длительной работе устройства.

Кроме того, блок питания оснащен полным набором защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрева (OTP)
• от перегрузки по току каждого канала (OCP).

Кросс-нагрузочные характеристики

Настало время тестов 1STPLAYER NGDP GOLD 850W. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений составляет ±5% от их номинала. Кроме того, устройство получило сертификацию PPLP Gold, предусматривающую отклонение напряжений в более узких пределах ±3%.

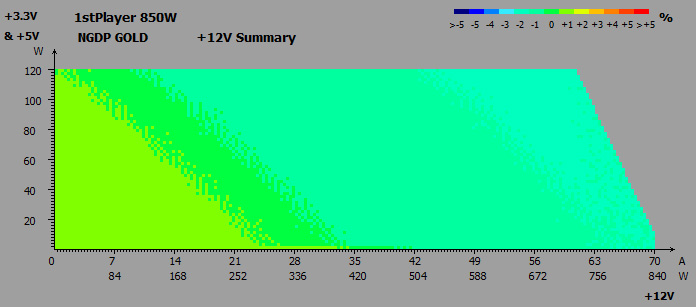

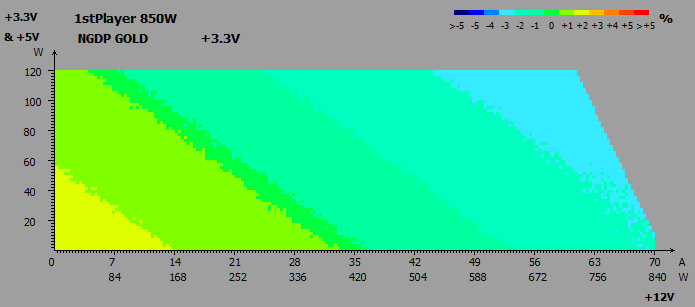

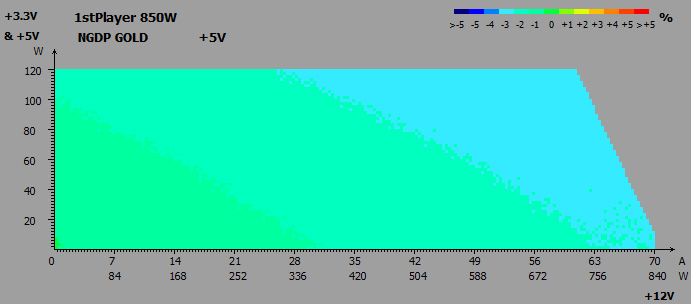

Результаты кросс-нагрузочных тестов:

• линия +3,3В: от –3% до +2%;
• линия +5В: от –3% до –1%;
• линия +12В: от –2% до +1%.

На основных линиях питания были зафиксированы отклонения от –3% до +2%, что является отличным показателем. Традиционно минимальные значения характерны для наиболее востребованного 12-вольтового канала.

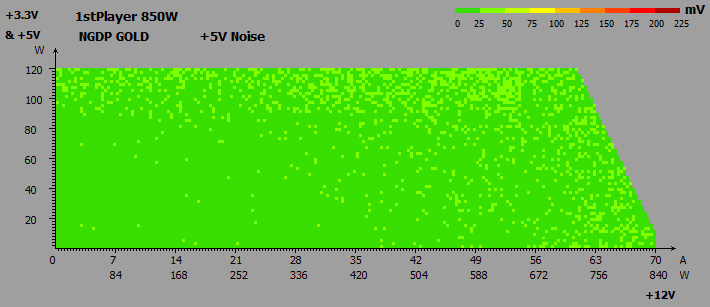

Шумы и пульсации на всем диапазоне напряжений

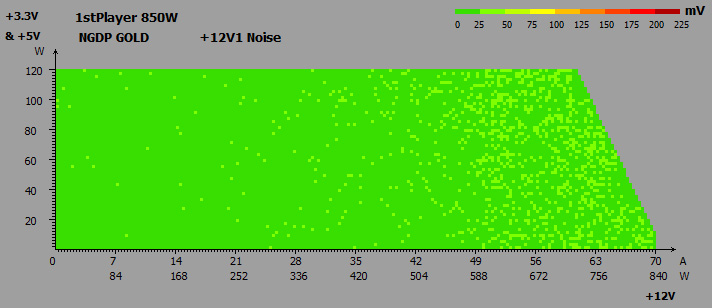

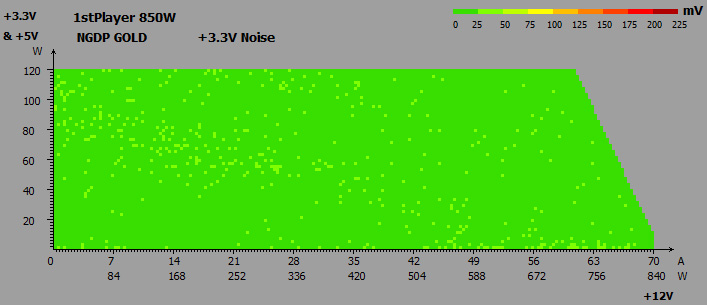

Для стандарта ATX12V предусмотрены следующие допустимые нормы уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

Все полученные значения не превышают 50 мВ, что отлично для младших каналов и отлично для +12В.

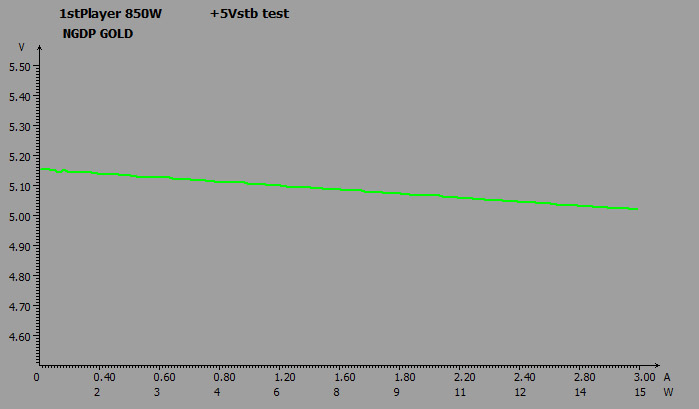

Дежурная линия питания + 5VSB

Напряжение дежурной линии питания также изменялось в допустимых пределах: от 5,16 до 5,02 В, то есть от +3,2% до +0,4%.

PF

Таблица изменения PF в зависимости от нагрузки:

Модуль APFC отлично выполняет свою функцию: при нагрузке в 170 Вт коэффициент PF достиг 0,94, а максимальное значение составило 0,99.

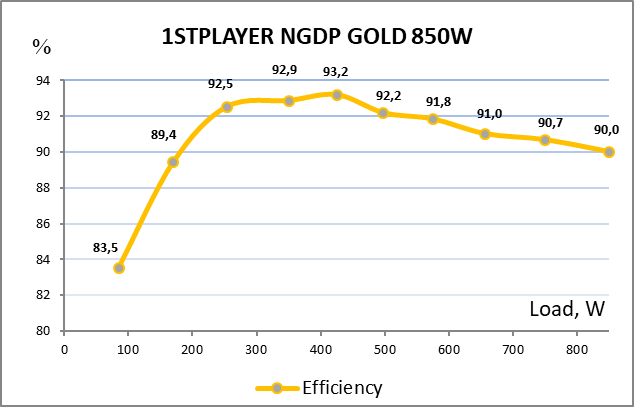

КПД

Наши тесты подтвердили соответствие КПД блока сертификации 80 PLUS Gold – пиковая энергоэффективность достигает 93%.

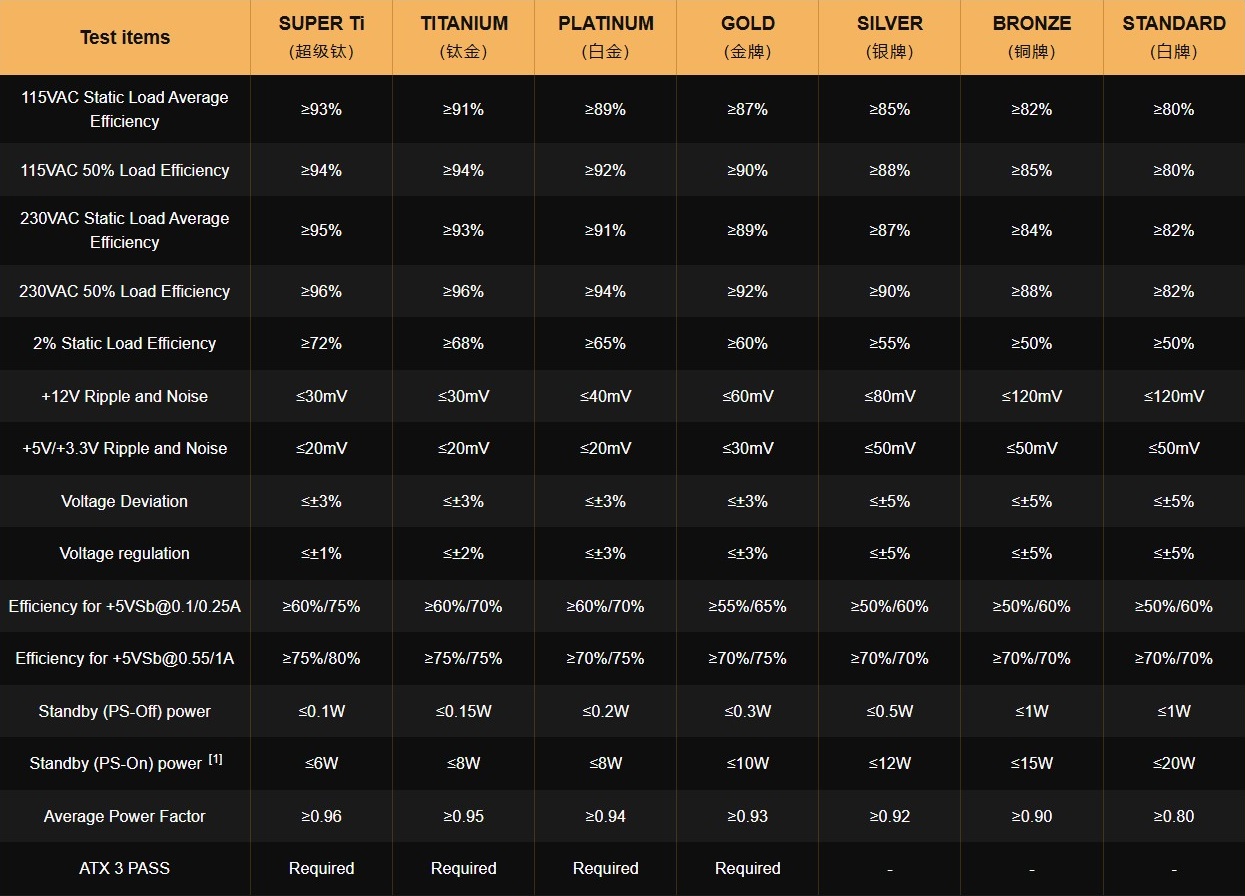

Требования для сертификации PPLP

Кроме того, устройство получило сертификации CYBENETICS Platinum и PPLP Gold, предусматривающие соответствие целому ряду требований.

Система охлаждения и температурный режим

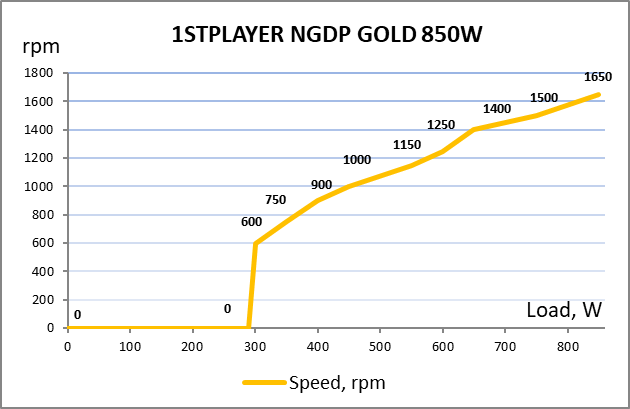

Гибридный режим работы позволяет 1STPLAYER NGDP GOLD 850W работать совершенно бесшумно до отметки 300 Вт. Далее вентилятор очень тихо вращается до 500 Вт, тихо – до 650 Вт, а до 850 Вт включительно шум остается ниже среднего уровня и комфортным. Неудивительно, что данный блок получил сертификат Cybenetics Lambda A, указывающий на низкую громкость — не выше 25 дБА.

Если гибридный режим отключен, пропеллер стартует и вращается на около 600 об/мин сразу после включения системы.

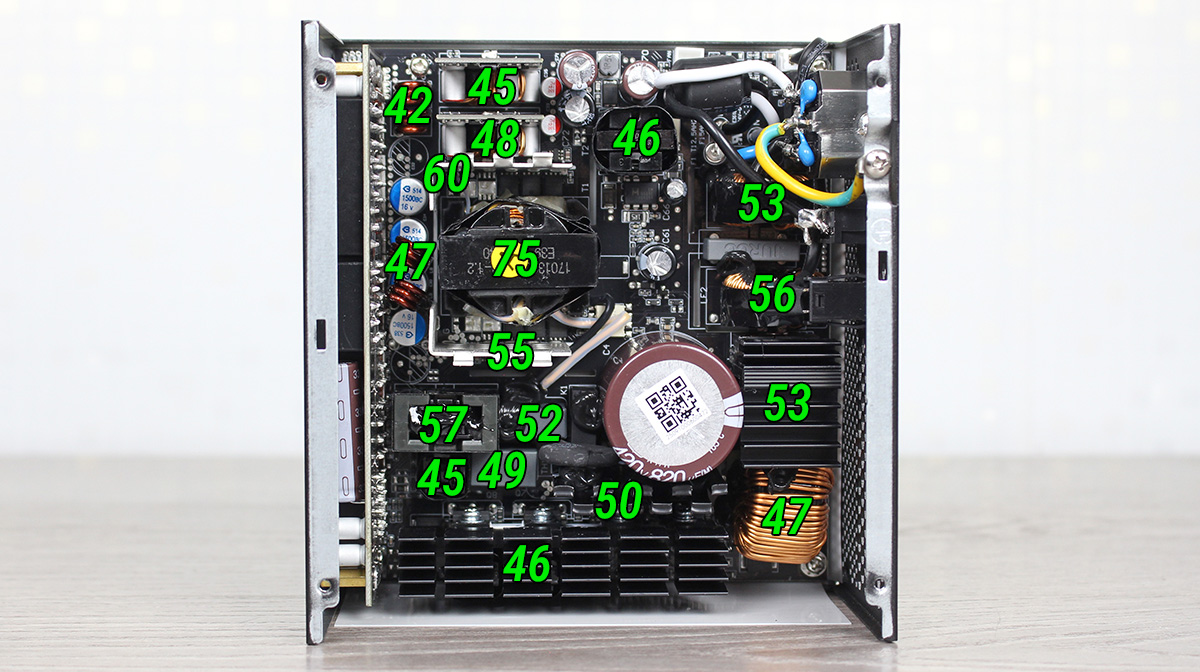

После 20-минутного тестирования под нагрузкой 800 Вт главный трансформатор прогрелся до 75°C, а остальные элементы — не выше 60°C. Это отличные показатели, тем более учитывая температуру в помещении 27°C.

Практические испытания на реальной конфигурации

Для проверки был собран мощный ПК со следующими компонентами:

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (TDP ≈450 Вт)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в режимах "Простой" и "Максимальная нагрузка" в тесте FurMark Donut (GK) утилиты MSI Kombuster.

Результаты измерений:

Отклонения выходных напряжений от номинала составляли от 2,3 до 3%, что является довольно скромными значениями. Проседаний и вовсе не зафиксировано, а разница между Idle и Burn практически незаметна – от 0,2 до 0,6%. Так что DC-DC-преобразователи отработали отлично.

Энергопотребление в простое и выключенном состоянии компьютера

Кроме того, 1STPLAYER NGDP GOLD 850W потребляет всего 2 Вт в выключенном состоянии компьютера и 4 Вт в спящем режиме.

Итоги

Блок питания 1STPLAYER NGDP GOLD 850W (HA-850BA4) за ₴6000 или $130-135 получился довольно «нафаршированным» устройством. За эти средства покупатель получает «золотой» 850-ваттник с модульными кабелями, японскими конденсаторами и вентилятором на FDB-подшипнике. И хотя некоторые силовые элементы китайского происхождения свидетельствуют об экономии, 10-летняя гарантия демонстрирует уверенность производителя в общем качестве.

Внутри применена полумостовая схема с DC-DC-преобразователями, обеспечивающая стабильные выходные показатели — напряжения держатся в пределах ±3% без просадок. При этом само устройство работает очень тихо (сертификат Cybenetics Lambda A) и без перегрева, что является залогом долговечности. Дополнительный гибридный режим охлаждения позволяет вентилятору не запускаться до нагрузки 300 Вт.

Высокий КПД устройства в разных режимах работы подтвержден сразу несколькими сертификатами: 80 PLUS Gold, Cybenetics Platinum и PPLP Gold. Кроме того, ценности добавляют приятные мелочи типа гребешков и стяжек для кабель-менеджмента или насадки для запуска без системы.

Таким образом, 1STPLAYER NGDP GOLD 850W демонстрирует достойный уровень, который позволяет рассматривать его как сильного и одновременно доступного конкурента среди 850-ваттных моделей.

Достоинства:

• отличный уровень КПД (сертификат 80 PLUS Gold);
• раздельная стабилизация напряжений;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие просадки при подключении мощной конфигурации;
• полный набор защит;
• использование исключительно японских высокотемпературных конденсаторов;
• гидродинамический подшипник вентилятора;
• очень низкий нагрев внутренних элементов;
• комфортный шумовой фон по всему диапазону нагрузок (сертификация Cybenetics Lambda A);
• возможность бесшумной работы при погрузке до 300 Вт;
• наличие одного 600-ваттного PCIe 5.1 (12V-2×6) и трех 6+2-контактных разъемов PCIe;
• богатая комплектация;
• небольшие размеры корпуса;
• 10 лет гарантии.

Особенности:

• наличие в ассортименте также моделей мощностью 750, 1000 и 1200 Вт.
