Обзор блока питания Aerocool AERO WHITE 700W: а вот и родственник!

Несколько месяцев назад в нашей тестовой лаборатории побывал блок питания Aerocool AERO BRONZE 750W – яркий представитель свежей линейки. Если кратко, то многое в нем понравилось, хотя без компромиссов не обошлось.

Aerocool AERO WHITE 700W

Теперь же к нам попала модель с похожим названием – Aerocool AERO WHITE 700W. Из обозначения уже понятно, что речь пойдет о несколько менее мощном решении. Да и к тому же с более низким КПД уровня 80 PLUS 230V EU вместо Bronze. Но насколько данные изменения затронули внутреннее строение новинки и прочие ее характеристики? Давайте узнаем!

Спецификация

Модель

Aerocool AERO WHITE 700W

Тип

ATX12V V2.4

Максимальная мощность, Вт

700

Мощность по каналу +12В, Вт

660

Мощность линий +3,3В и +5В, Вт

130

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

55

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

200 − 240

Входной ток, А

5

КПД, %

До 87

Сертифицирован 80 PLUS

230V EU

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Скольжения (Sleeve Bearing)

Защиты

OPP, OVP, UVP, OCP, SCP, SIP

Размеры (Д х Ш х В), мм

140 х 150 х 86

Сайт производителя

Aerocool

Страница продукта

Упаковка и комплект поставки

Качественная упаковка обычно не характерна для столь доступных решений. Но в нашем случае она позволяет ближе познакомиться с новинкой, сообщая множество полезных сведений: КПД до 87%, входные японские (!) конденсаторы, надежные твердотельные емкости во вторичной цепи, кабели-шлейфы и тихая работа при нагрузке до 60%.

Aerocool AERO WHITE 700W

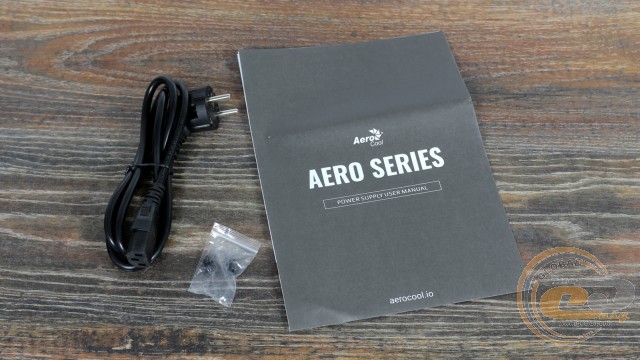

В комплекте поставки есть шнур питания, крепежные винты и руководство пользователя – ничего лишнего, лишь самое необходимое.

Внешний вид

Aerocool AERO WHITE 700W

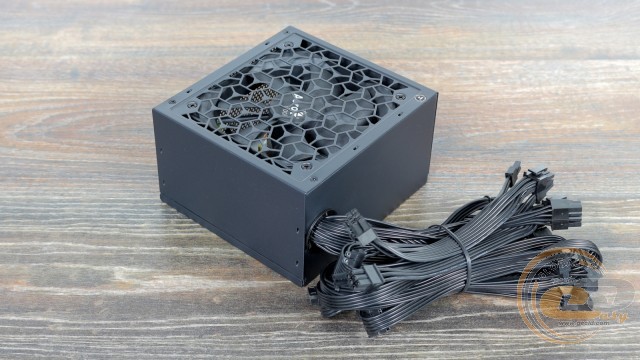

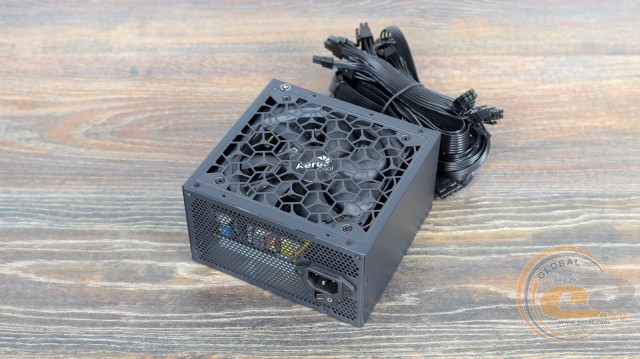

Внешность Aerocool AERO WHITE 700W для нас уже не новая – она полностью копирует вышеупомянутое «бронзовое» решение.

Aerocool AERO WHITE 700W

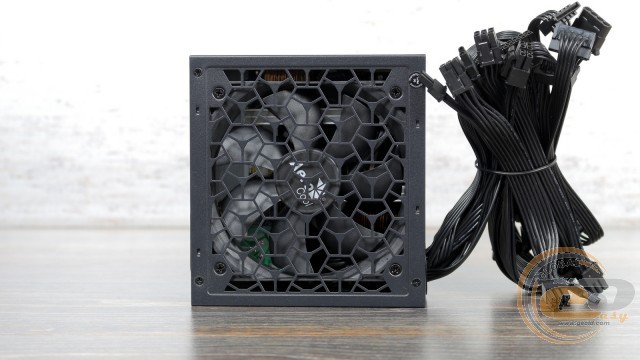

Непривычный дизайн решетки вентилятора смотрится свежо и оригинально по сравнению с другими источниками, даже несмотря на банальный черный матовый окрас корпуса.

Узнать производителя можно по логотипу на вертушке. В этой же плоскости имеем четыре винта, защищающие доступ внутрь. Именно поэтому один из них запечатан гарантийной пломбой.

Aerocool AERO WHITE 700W

Тыл украшен мелкими отверстиями в виде сот. Они разбавлены разъемом питания и выключателем – больше ничего интересного.

Aerocool AERO WHITE 700W

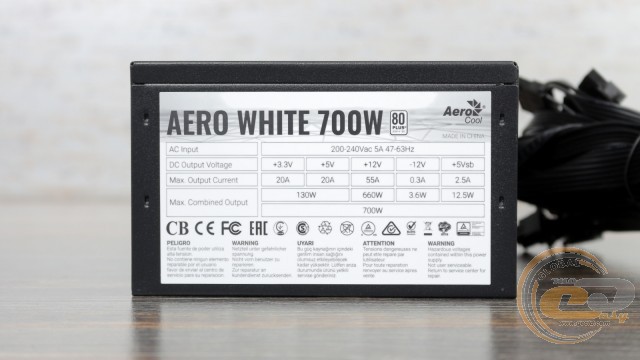

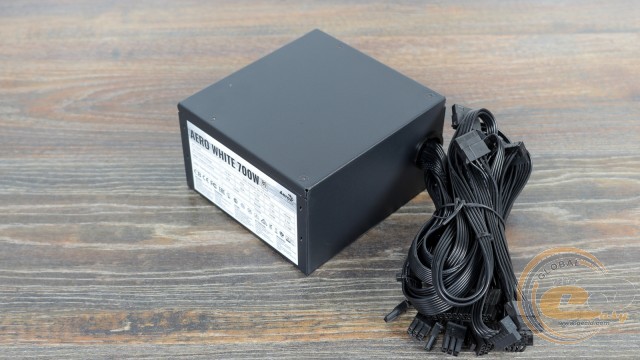

А вот на боковине традиционно нашлось место для наклейки, сообщающей о вольтах, амперах и ваттах. Так, единственная линия +12В (что уже само по себе хорошо) имеет мощность 660 Вт, что составляет 94% от номинала – не рекордный показатель, но вполне хороший. Максимум 130 Вт для более мелких каналов +3,3В и +5В в современных реалиях также хватит с запасом.

Aerocool AERO WHITE 700W

Все кабели у Aerocool AERO WHITE 700W выведены из корпуса. Это одна из причин, благодаря которой столь мощную начинку удалось вместить в компактный корпус размерами 140 х 150 х 86 мм.

Провода выполнены в виде симпатичных и удобных в укладке шлейфов. Привычный калибр 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2) гарантирует некий задел при высокой нагрузке. Да и их длины хватит для скрытой укладки в корпусе ATX.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

50

4+4-контактный ATX12V

1

55

два 6+2-контактных PCIe

2

55-70

три SATA + один PATA

1

50-65-80-95

два SATA + два PATA

1

50-65-80-95

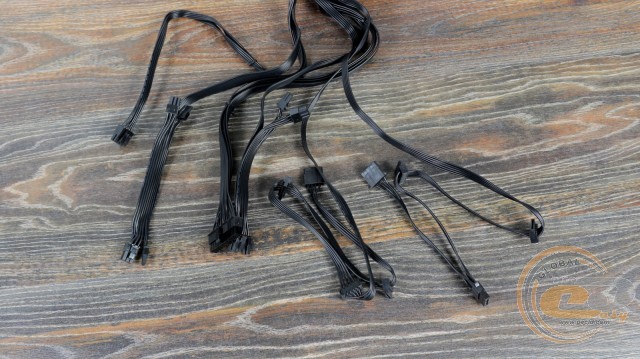

Aerocool AERO WHITE 700W

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V, что позволит запитать даже топовые Hi-End системы. В наличии также четыре разъема PCIe в 6+2-контактном исполнении для подключения пары видеокарт. А для периферии в общей сложности имеем пять SATA и три PATA на двух отдельных проводах.

Итак, интересная внешность, достойные электротехнические показатели и коннекторы в достаточном количестве – пока придраться не к чему. Но мы-то еще не смотрели внутрь.

Внутреннее устройство

Aerocool AERO WHITE 700W

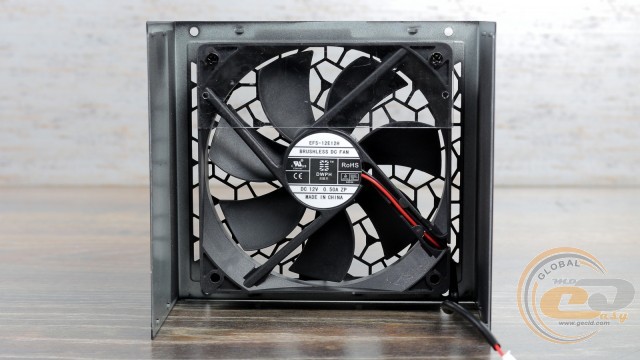

Родственные связи снова дают о себе знать. В этот раз родословную выдает 120-мм вертушка DWPH EFS-12E12H – аналогичную использует «бронзовое» решение. Она же нам ранее встречалась в недорогих блоках питания линейки ZALMAN ZM-LE.

Судя по наличию буквы «S» в названии, внутри применяется недорогой и наименее надежный подшипник скольжения (Sleeve Bearing). Для оптимизации воздушных потоков в наличии прозрачная пластина. Энергопотребление равно 6 Вт (0,5 А при 12 В).

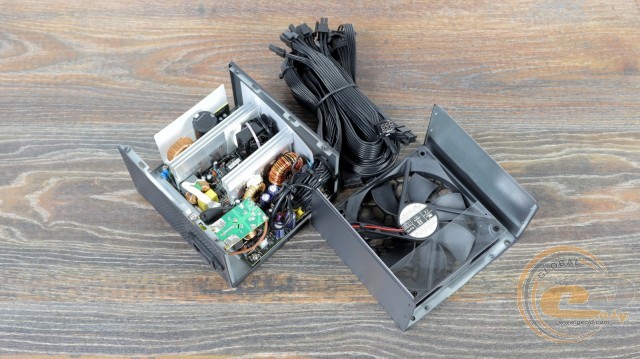

Aerocool AERO WHITE 700W

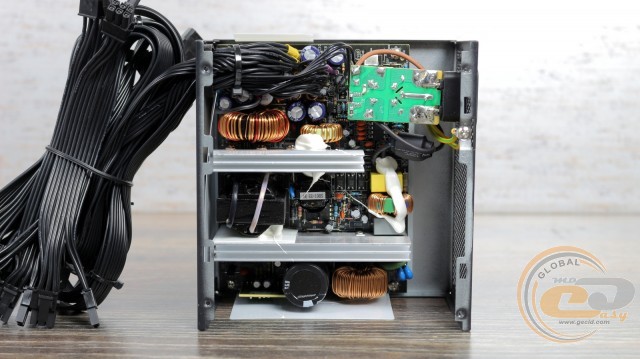

Если же говорить о пассивном охлаждении, то внутри применяются два продолговатых радиатора с тройными гребешками – по одному в первичной и вторичной цепи. Так что силовым элементам здесь должно быть комфортно. Ну а начнем мы нашу ревизию внутреннего наполнения с электромагнитного фильтра.

Aerocool AERO WHITE 700W

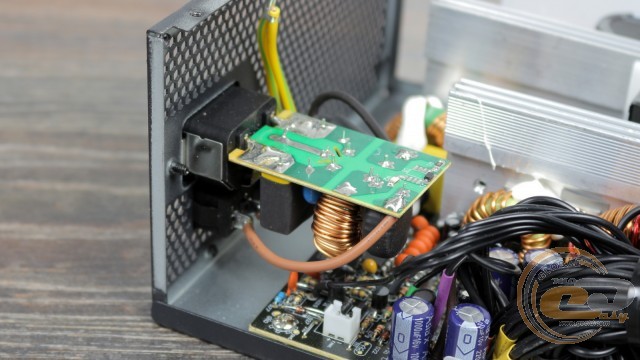

Входной разъем встречает небольшой дочерней платой с парой дросселей и набором из одного X- и двух Y-конденсаторов.

Aerocool AERO WHITE 700W

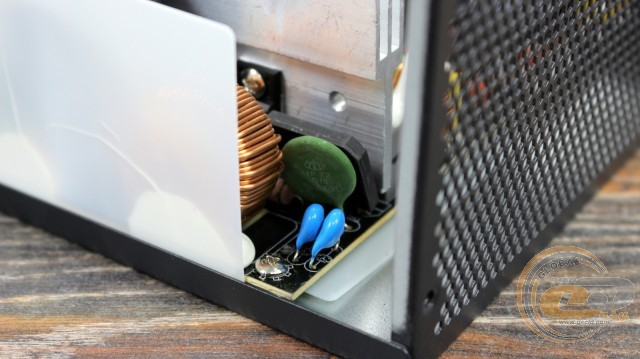

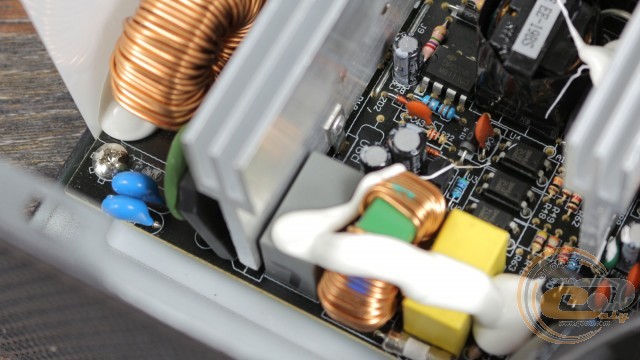

Остальные ключевые составляющие EMI-фильтра, в том числе плавкий предохранитель, распаяны уже на основной PCB.

Aerocool AERO WHITE 700W

Размещенный далее элемент с обозначением «MF 72» является термистором. А вот варистора, который обеспечивает защиту от кратковременных скачков напряжения, здесь нет.

Как-то так получилось, что диодная сборка, распаянная вплотную к радиатору, отогнута от него и полностью лишена контакта с охладителем. В принципе, это некритично даже для столь мощного решения с поддержкой только сетей 230 В. Но сам по себе такой подход выглядит несколько странновато.

Aerocool AERO WHITE 700W

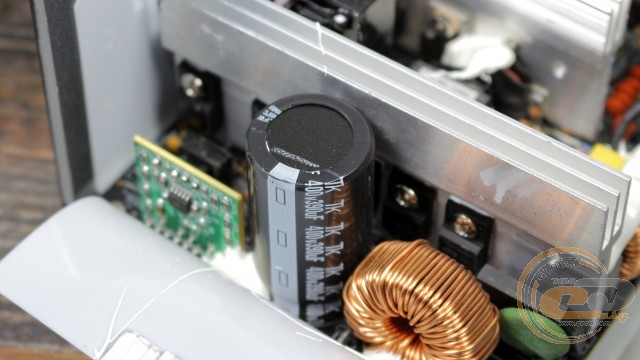

Далее на очереди силовые элементы модуля APFC (эти уже посажены на радиатор), крупный дроссель данного узла и конденсатор. На коробке нам обещали использование японского входного электролита, и не обманули. Конденсаторы производства Toshin Kogyo не слишком известные в наших широтах, но они в самом деле родом из Японии. Емкость в 390 мкФ для 700-ваттного Aerocool AERO WHITE 700W является сравнительно небольшой. А вот принадлежность к высокотемпературной серии достойна похвалы.

Aerocool AERO WHITE 700W

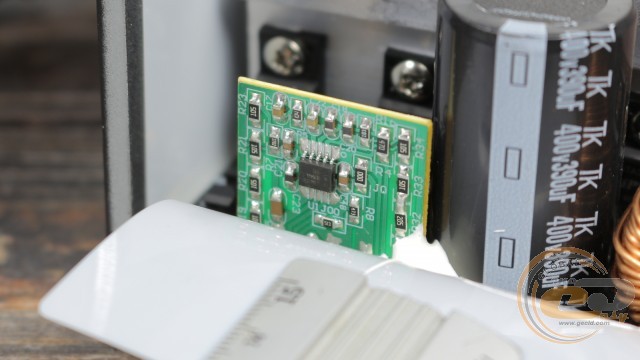

Еще одна стоящая рядом дочерняя плата несет на себе микросхему Champion CM6805BC. Это универсальное решение отвечает за работу модуля PFC и выступает в качестве ШИМ-контроллера блока питания.

Aerocool AERO WHITE 700W

Учитывая ценовой сегмент устройства, реализация первичной цепи в целом порадовала. Посмотрим, что нас ждет дальше?

Aerocool AERO WHITE 700W

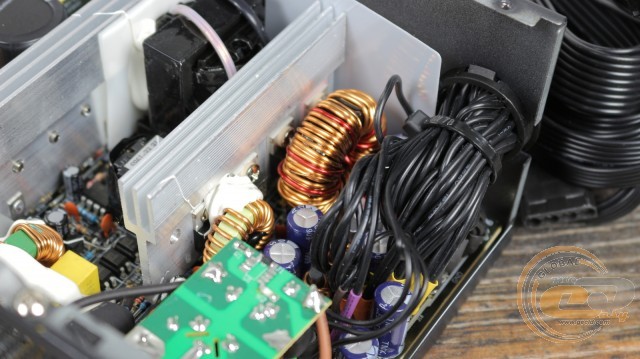

На другом радиаторе разместились силовые элементы вторичного преобразователя. Стабилизация напряжения организована по групповому принципу: имеем общий крупный дроссель для каналов +5В и +12В, а также отдельный мелкий для напряжения +3,3В.
