Обзор APNX MAX G1 850: 850-ваттный блок питания для тех, кто ценит тишину

Для многих пользователей одним из ключевых критериев при выборе комплектующих является максимально тихая работа. А определить самые тихие блоки питания несложно – они сертифицированы по стандарту Cybenetics Lambda A++, что гарантирует уровень шума не выше 15 дБА. И именно такое устройство, APNX MAX G1 850 (APPG-MX85FEC.X1), мы получили для обзора.

В остальном, это типичный представитель среднего ценового сегмента с сертификацией 80 PLUS Gold. В его состав входят полностью модульные кабели, японские высокотемпературные конденсаторы, 135-мм вентилятор на гидродинамическом подшипнике и 600-ваттный разъем PCIe 5.1 (12V-2×6). А вот как производителю удалось соединить достаточно мощную платформу, компактный 140-мм корпус и действительно тихую работу системы охлаждения – выясним дальше.

Кстати, если вы как раз присматриваетесь к блокам питания APNX, для наших читателей в интернет-магазине CLICK.UA действует 15% скидка по промокоду GEAP1. Например, в случае с APNX MAX G1 850 это снизит цену с ₴8000 до ₴6800. Промокод действует только до 30.10.2026.

Спецификация

Модель	APNX MAX G1 850 (APPG-MX85FEC.X1, ANPS-2503)
Тип	ATX12V 3.1
Максимальная мощность, Вт	850
Мощность по каналу +12В, Вт.	849,6
Мощность линий +3,3В и +5В, Вт.	110
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	70,8
Максимальный ток канала +5Vsb (очередная линия питания), А	3
Входное напряжение, В	100 − 240
Входной ток, А	5 − 10
КПД, %	≤92
Сертификация 80 PLUS	Gold
Сертификация Cybenetics	PLATINUM, Lambda A++
Сертификация PPLP	Platinum
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	3 (6+2- контактные)
Разъем PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульный	Есть
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Гидродинамический (FDB)
Защити	OCP, OVP, OPP, OTP, SCP, UVP
Время наработки на отказ, час	100 000
Размеры (Д х Ш х В), мм	140 х 150 х 85
Гарантия, лет	10
Сайт производителя	APNX
Страница устройства	APNX MAX G1

Упаковка и комплект поставки

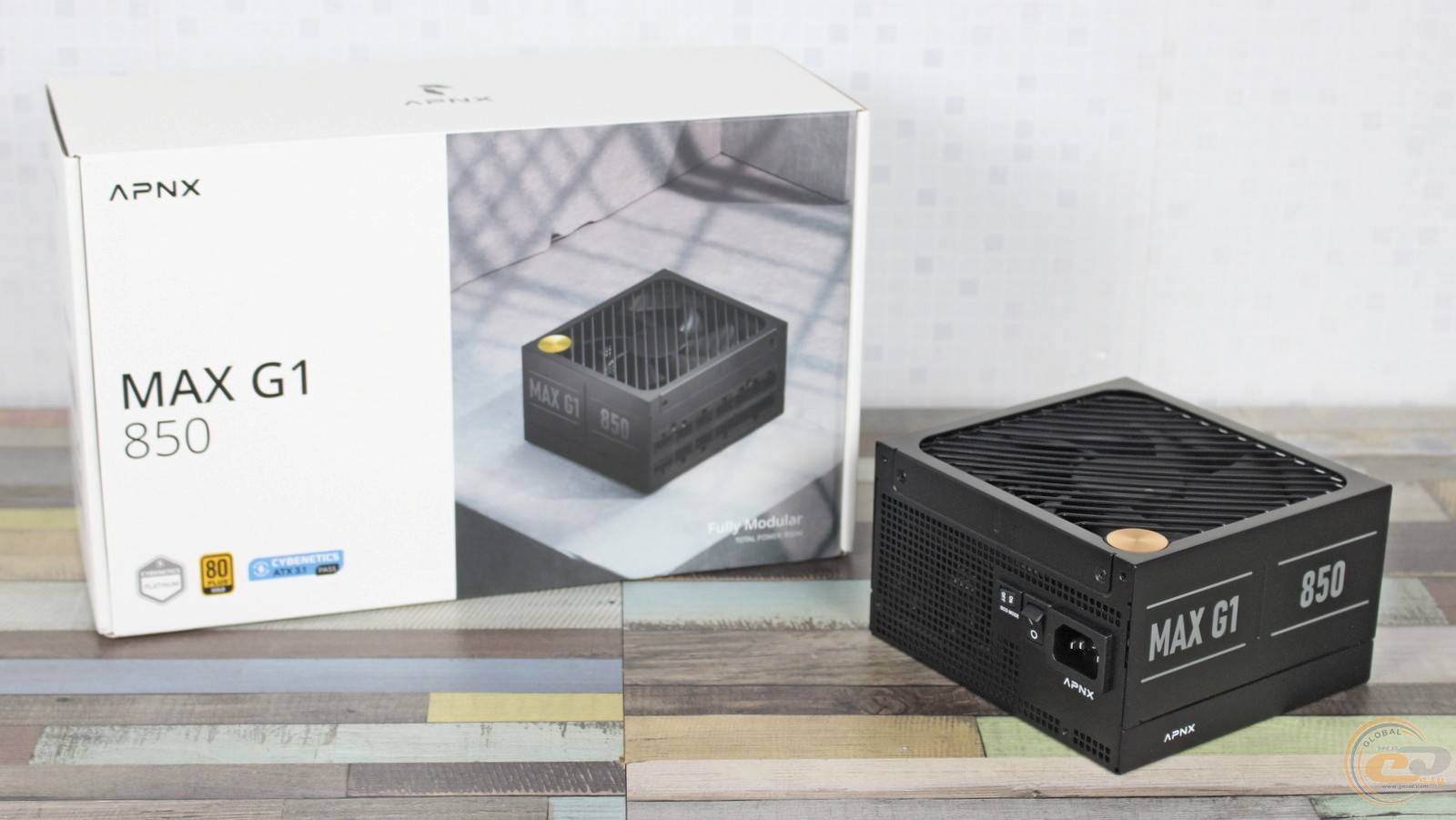

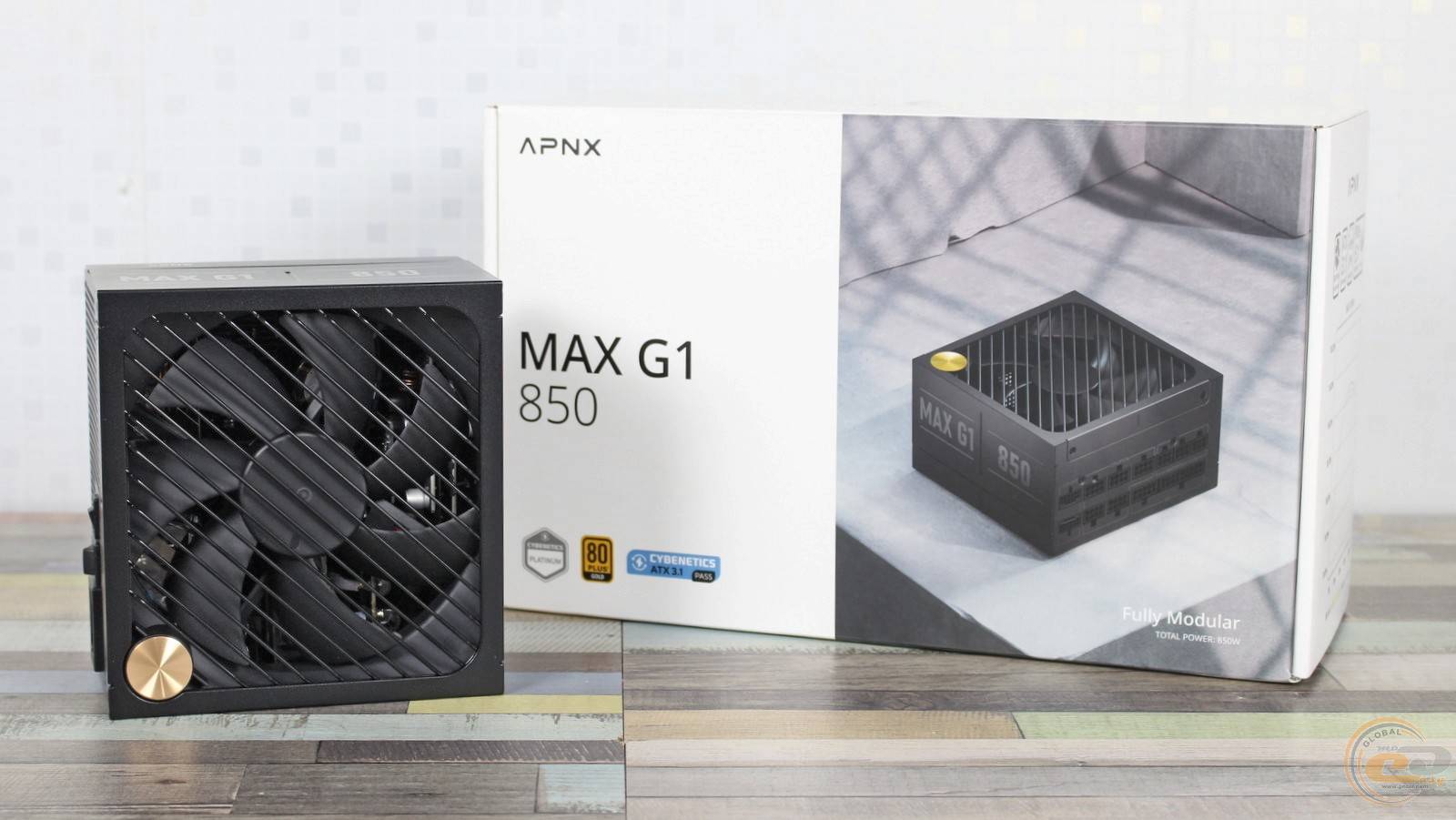

Коробка с качественной полиграфией создавалась сугубо для 850-ваттной модели блока питания и содержит немало подробностей об устройстве.

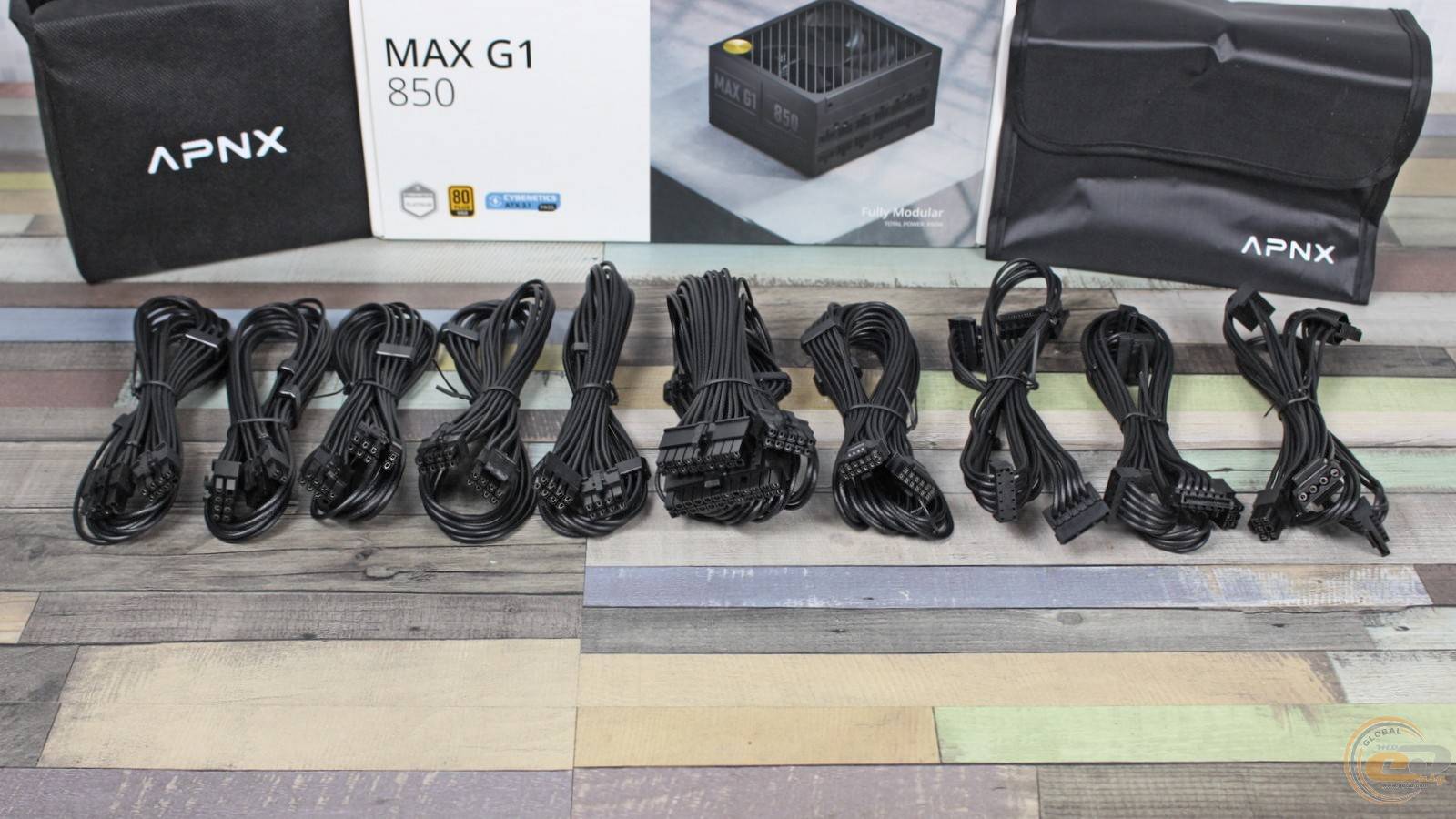

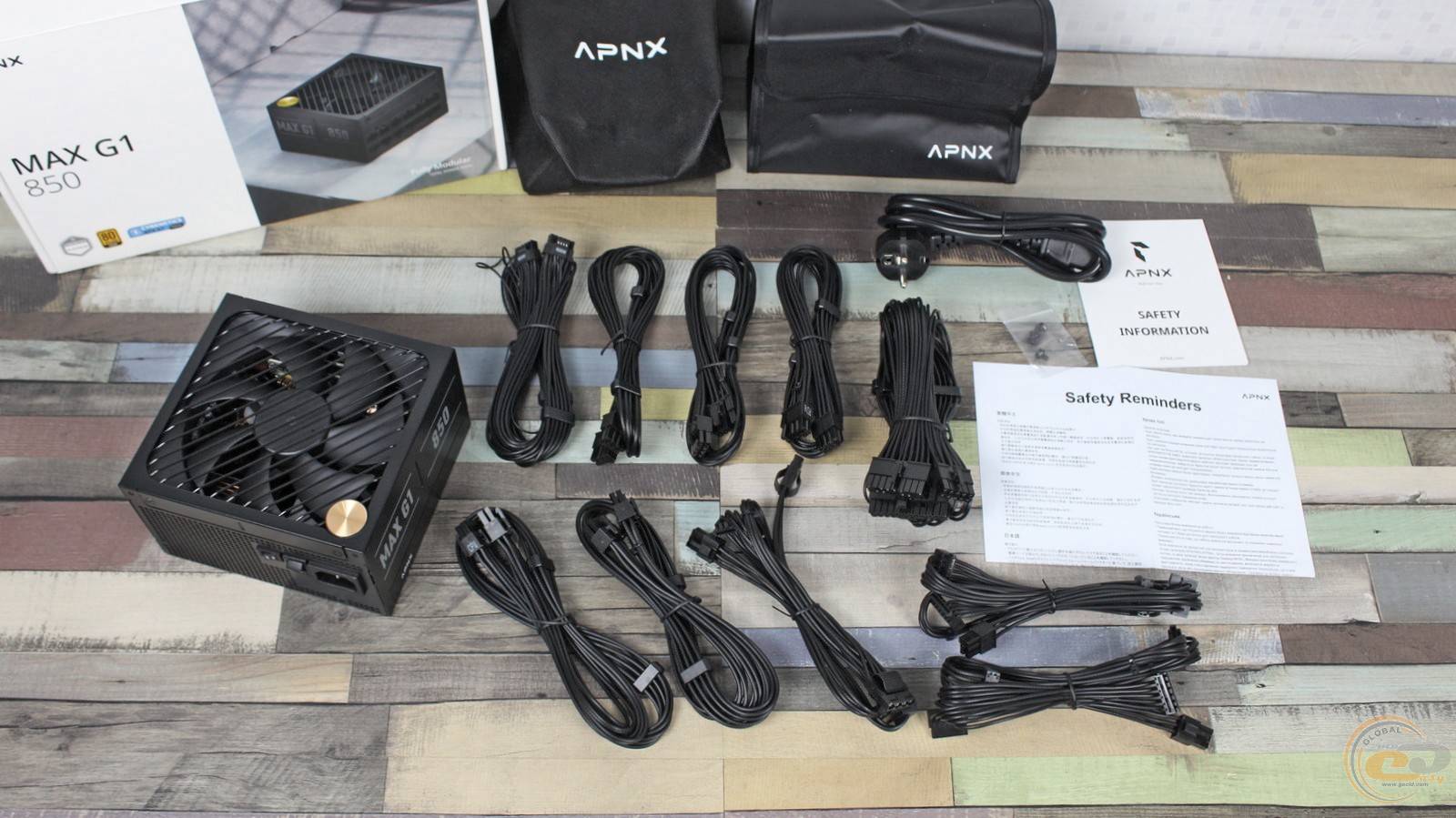

Комплектация достаточно богатая:

• подключаемые кабели;
• кабель питания;

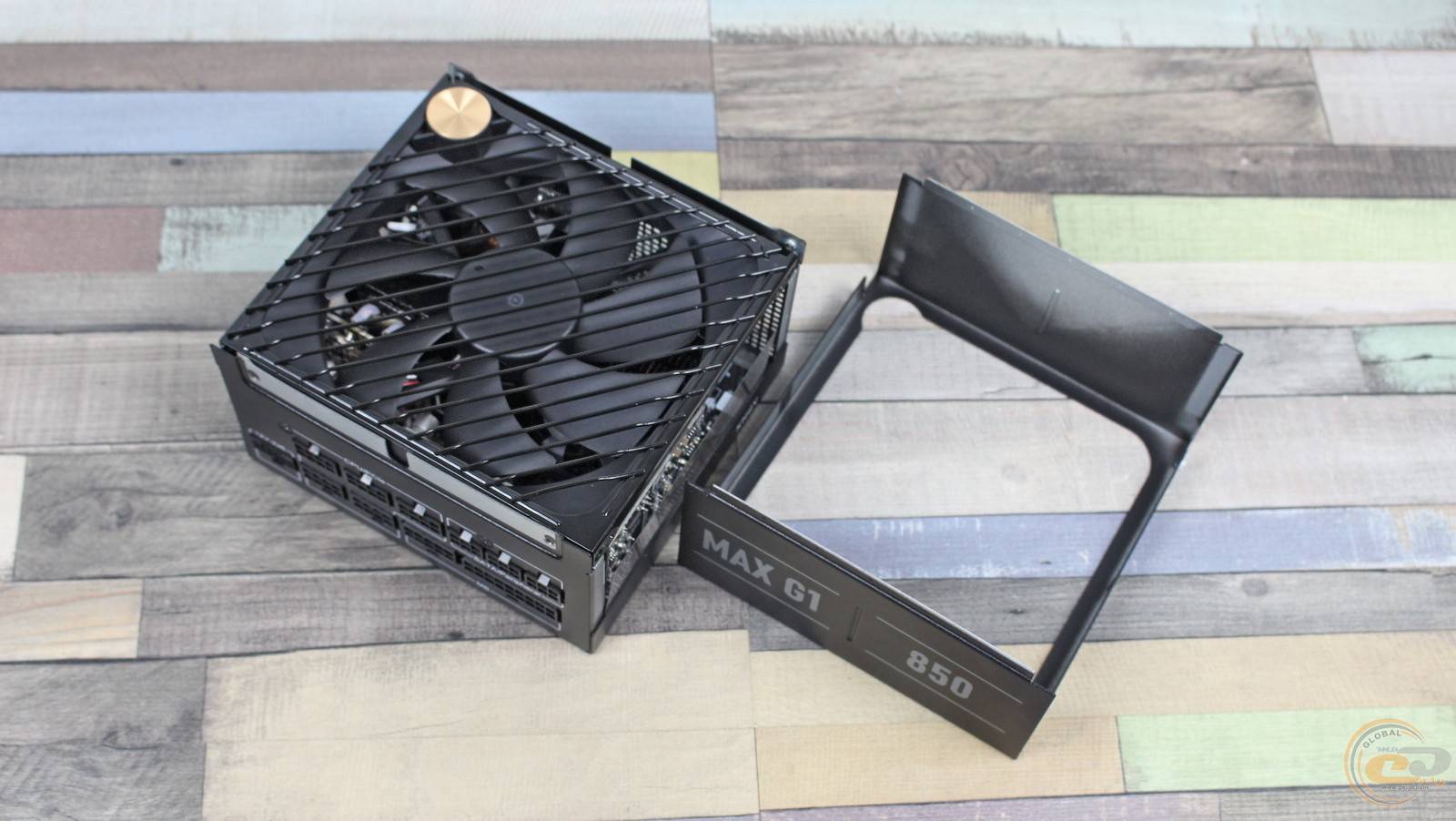

• пара чехлов;
• крепежные винты;
• бумажная документация.

Впрочем, вместо одного из чехлов уместнее было добавить стяжки для кабель-менеджмента.

Внешний вид

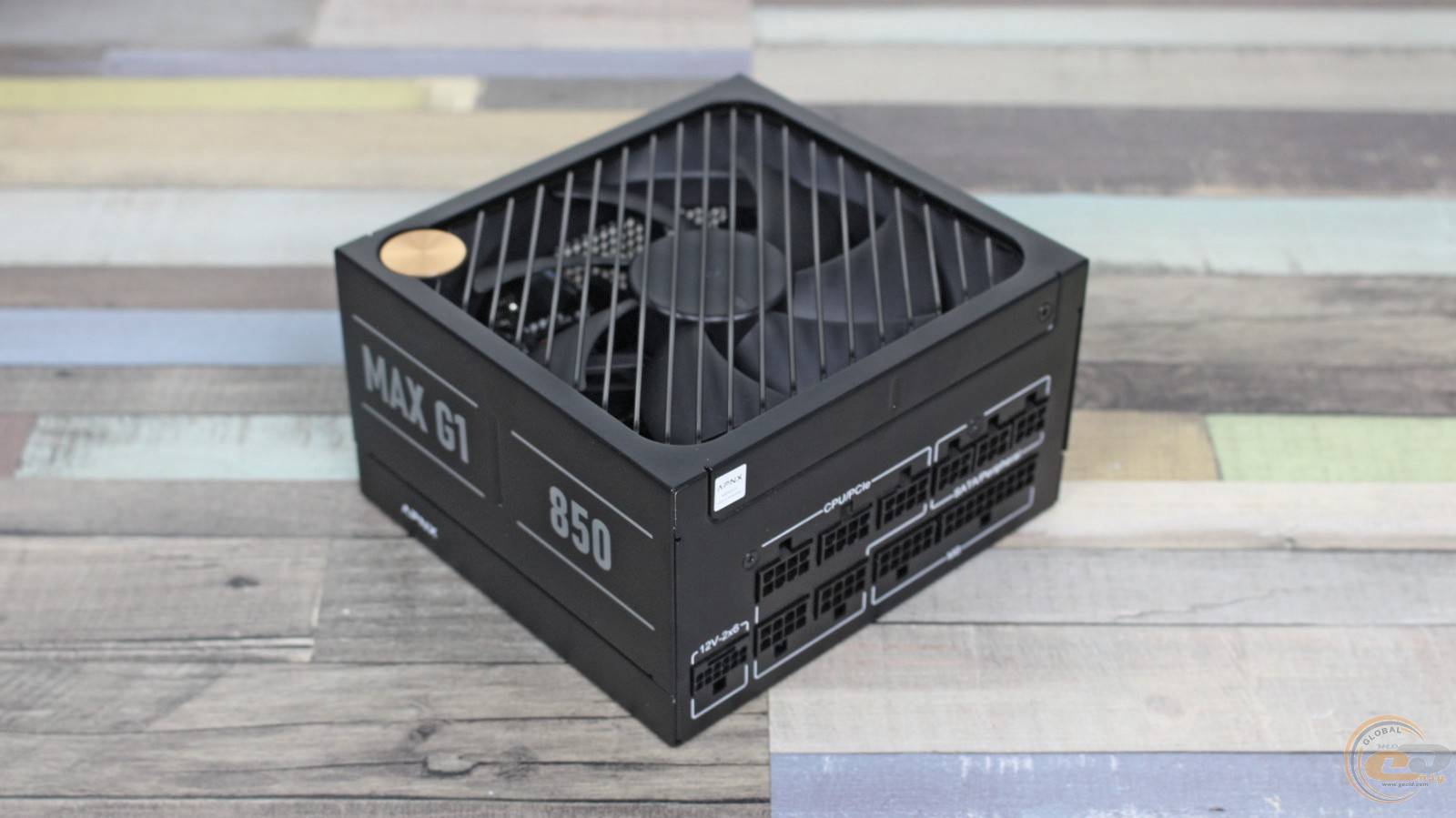

Блок питания APNX MAX G1 850 является самым молодым в линейке – старшие модели имеют мощность 1000 и 1200 Вт. Все они отличаются компактными размерами 140х150х86 мм, что обеспечивает совместимость даже с небольшими ATX-корпусами.

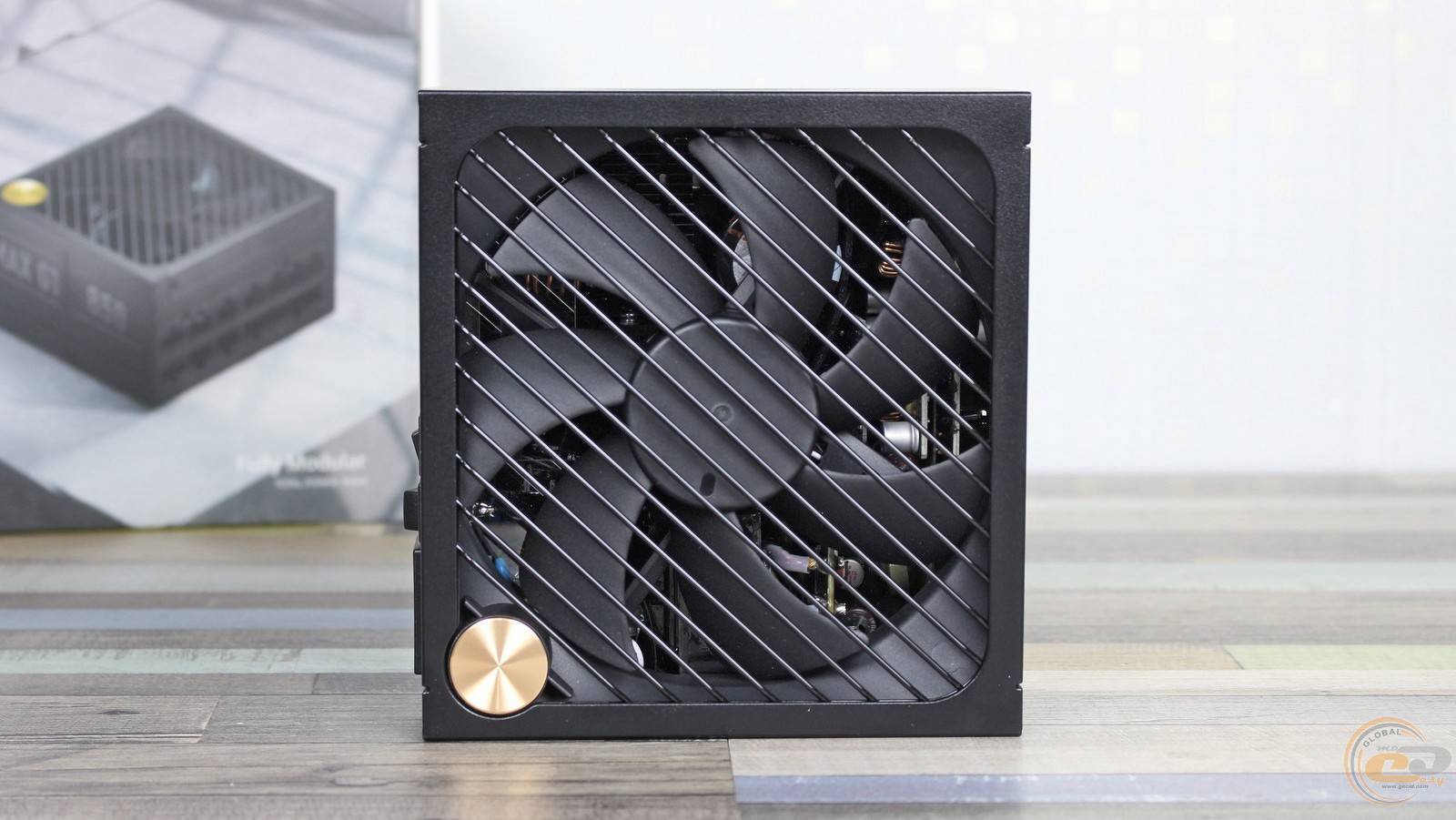

Неординарный дизайн выглядит стильно и завершено благодаря закругленным углам и диагональным решеткам, которые, к тому же, создают минимальное сопротивление воздушному потоку. Кроме того, крепежные винты перенесли на смежные панели. Здесь же есть золотистая декоративная вставка, подчеркивающая премиальный характер устройства.

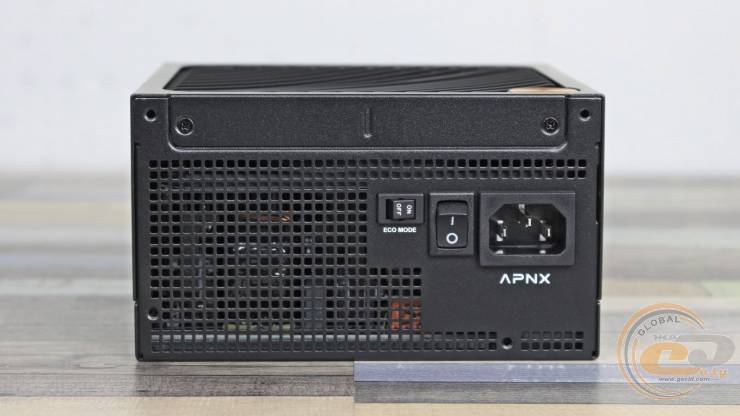

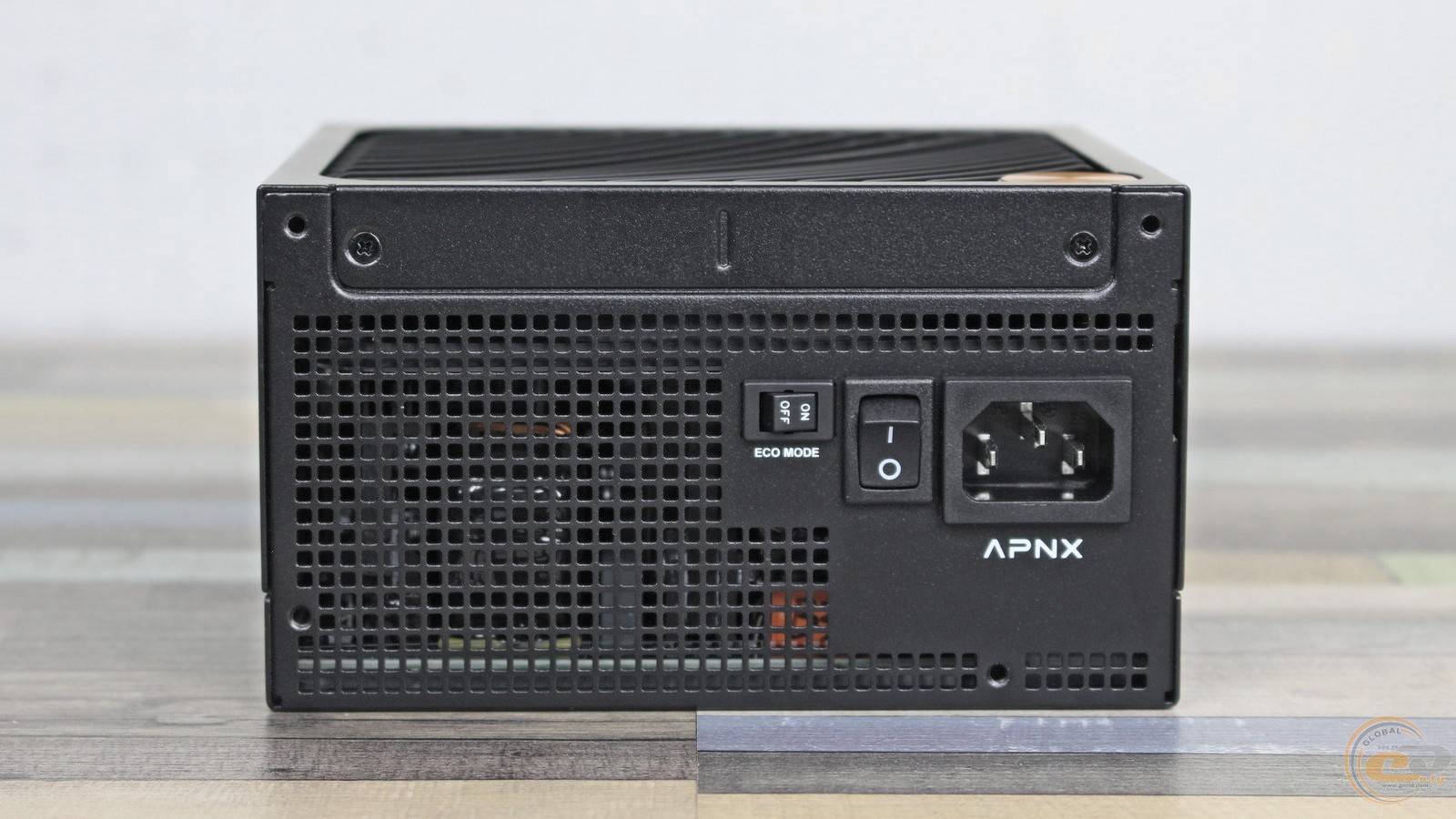

Часть винтов расположена в тылу рядом с квадратными отверстиями для вывода нагретого воздуха, выключателем и разъемом питания. А еще одна небольшая кнопка с надписью "ECO MODE" служит переключателем полупассивного режима работы системы охлаждения.

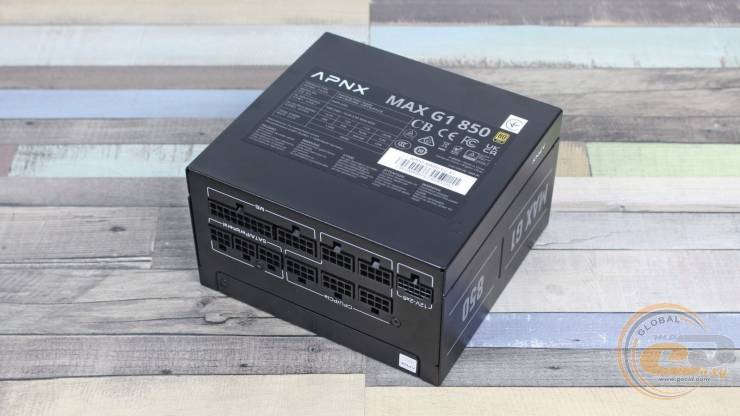

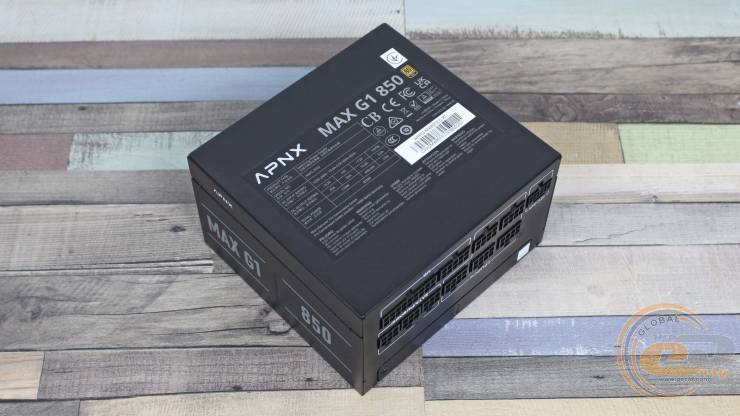

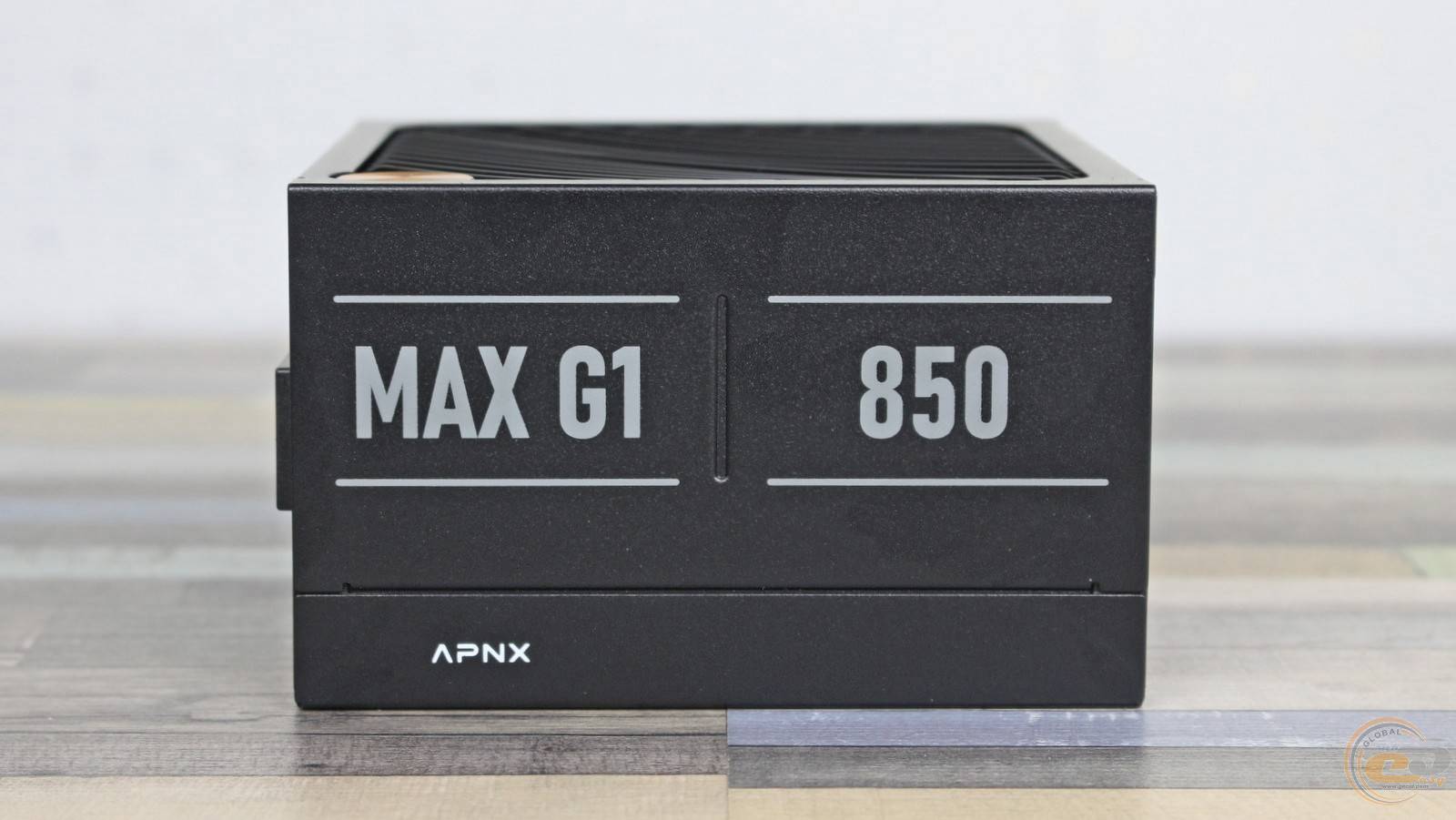

На обеих боковинах указана модель блока...

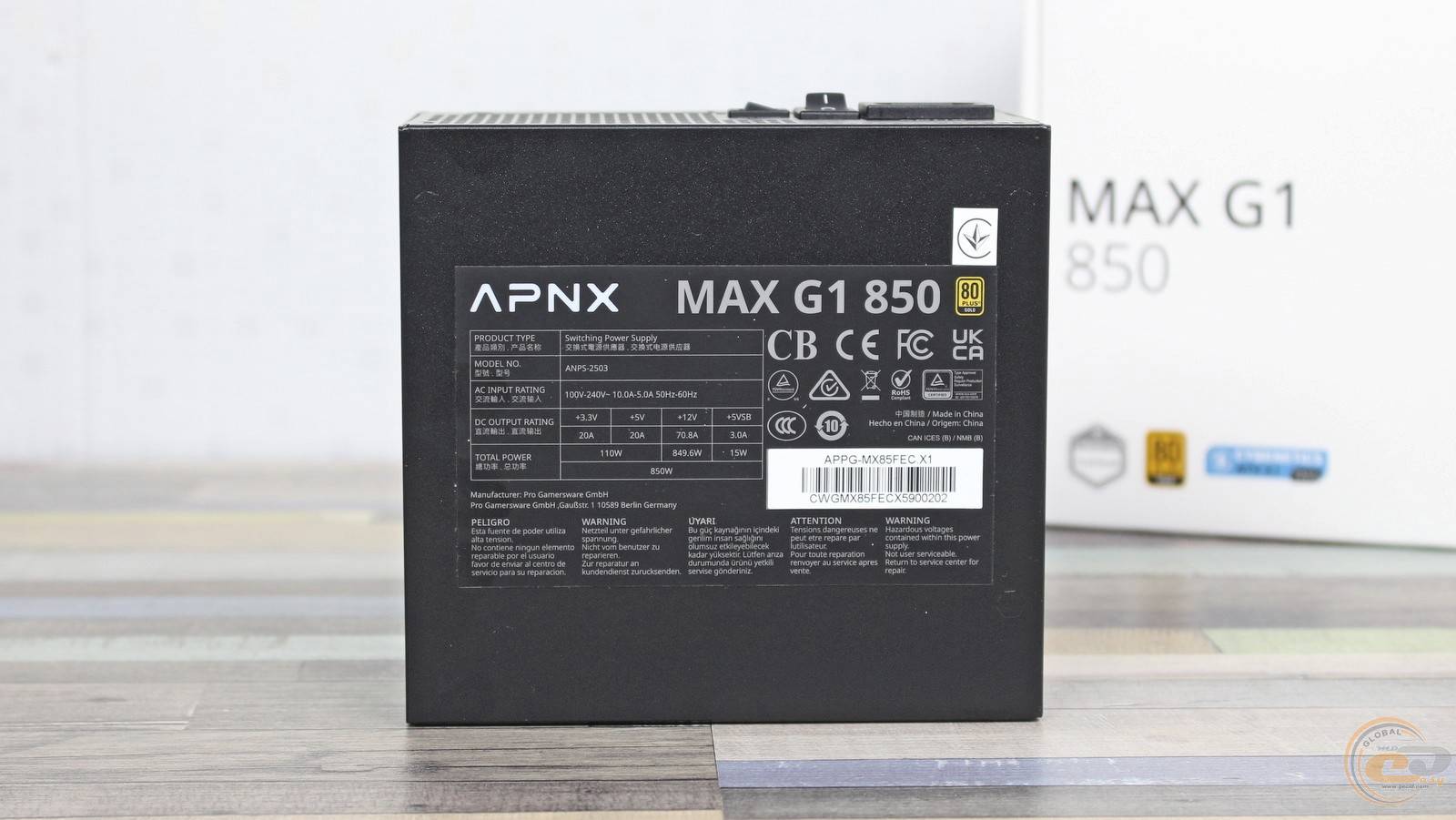

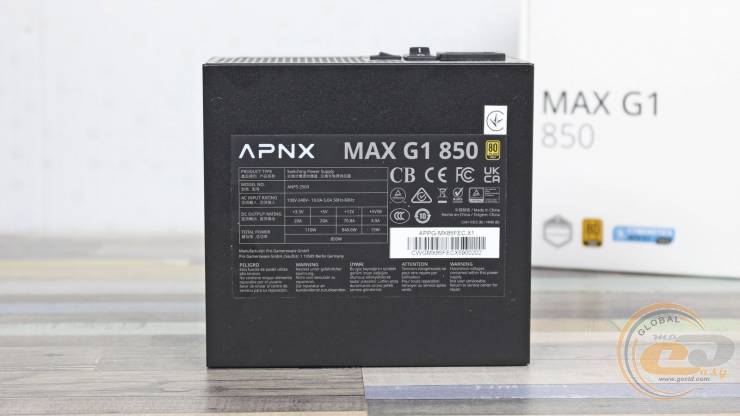

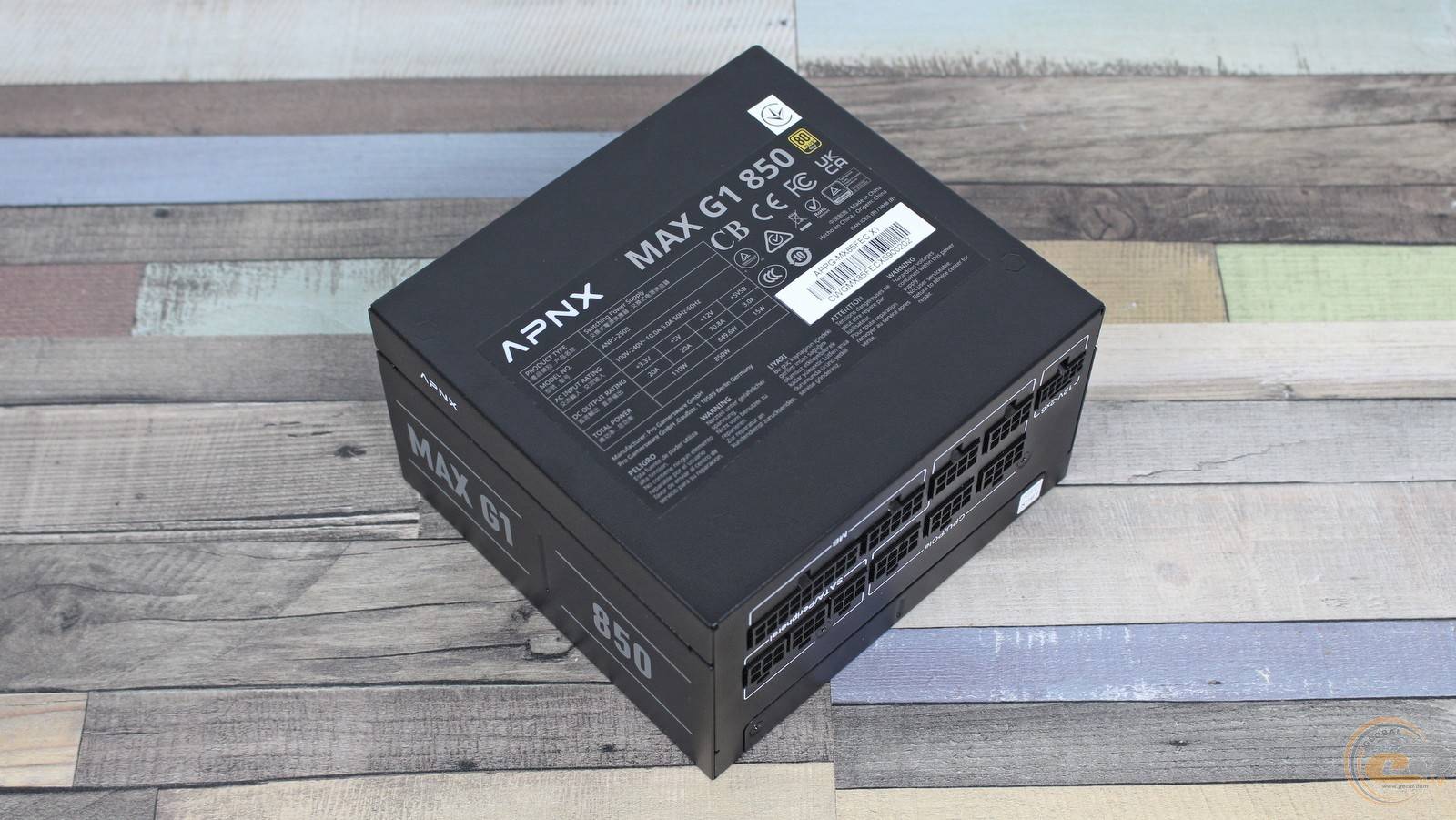

...в то время как электротехнические данные вынесены на отдельную этикетку.

Приведенные показатели вполне характерны для топового решения: присутствует единая линия +12В мощностью около 850 Вт, а каналы +3,3В и +5В имеют общую мощность 110 Вт (или по 20 А на каждый). Кроме того, имеется поддержка широкого диапазона входных напряжений – от 100 до 240 В.

Модульные выходные кабели APNX MAX G1 850 сложены из отдельных проводов в оплетке. К тому же они оснащены гребешками для выравнивания и более премиального вида. При этом набор коннекторов типичный для современного 850-ватника:

В списке есть: 20+4-контактный ATX, пара 8-контактных ATX12V (один из которых разборный), 600-ваттный PCIe 5.1 (12V-2×6) и три 6+2-контактных PCIe. Для периферии предусмотрены десять SATA- и два PATA-коннектора (Molex) на трех отдельных проводах.

Точно такой же набор разъемов имеет и 1000-ваттная модель. А вот 1200-ваттная версия получила еще один дополнительный PCIe 5.1 (12V-2x6).

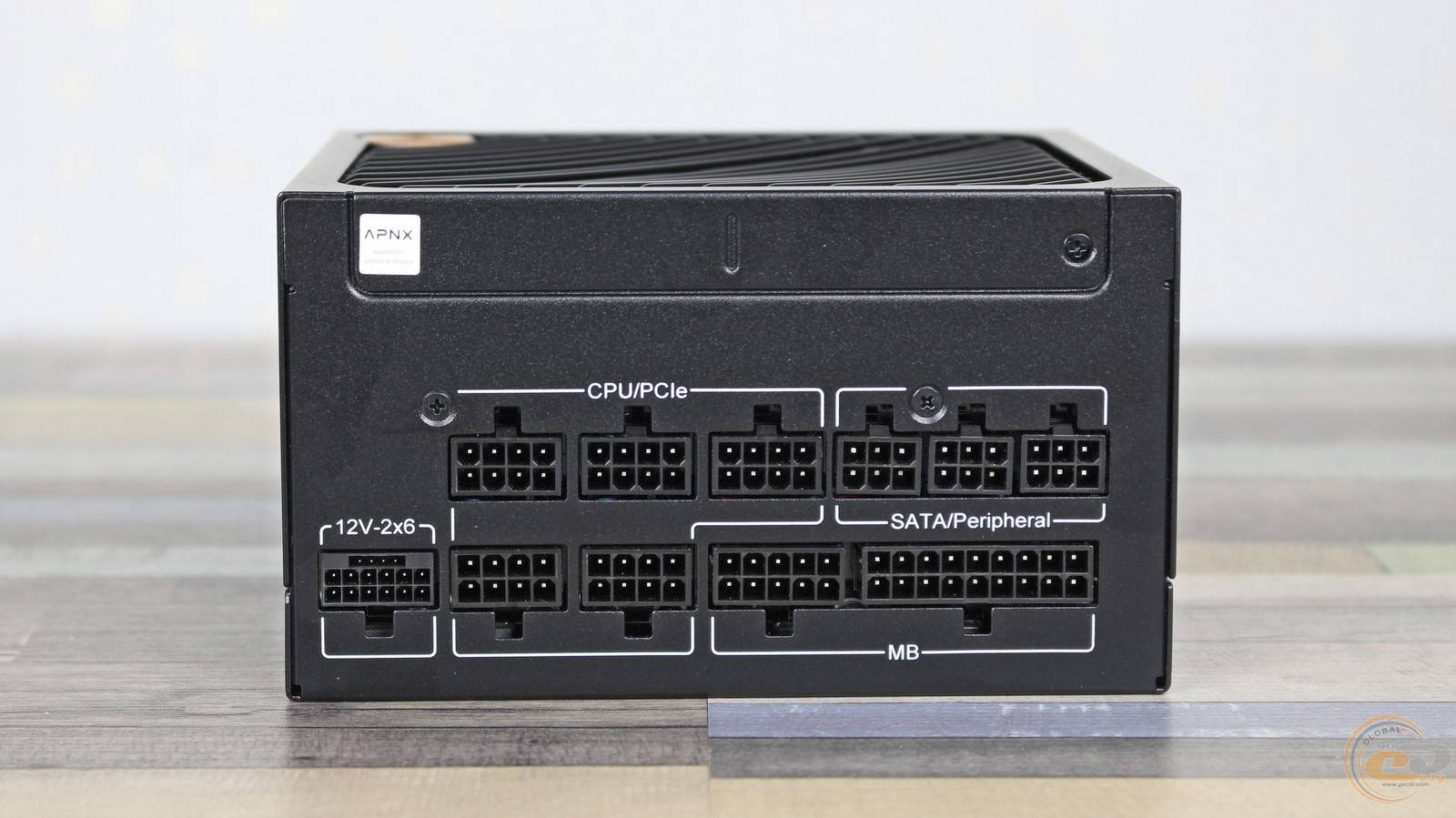

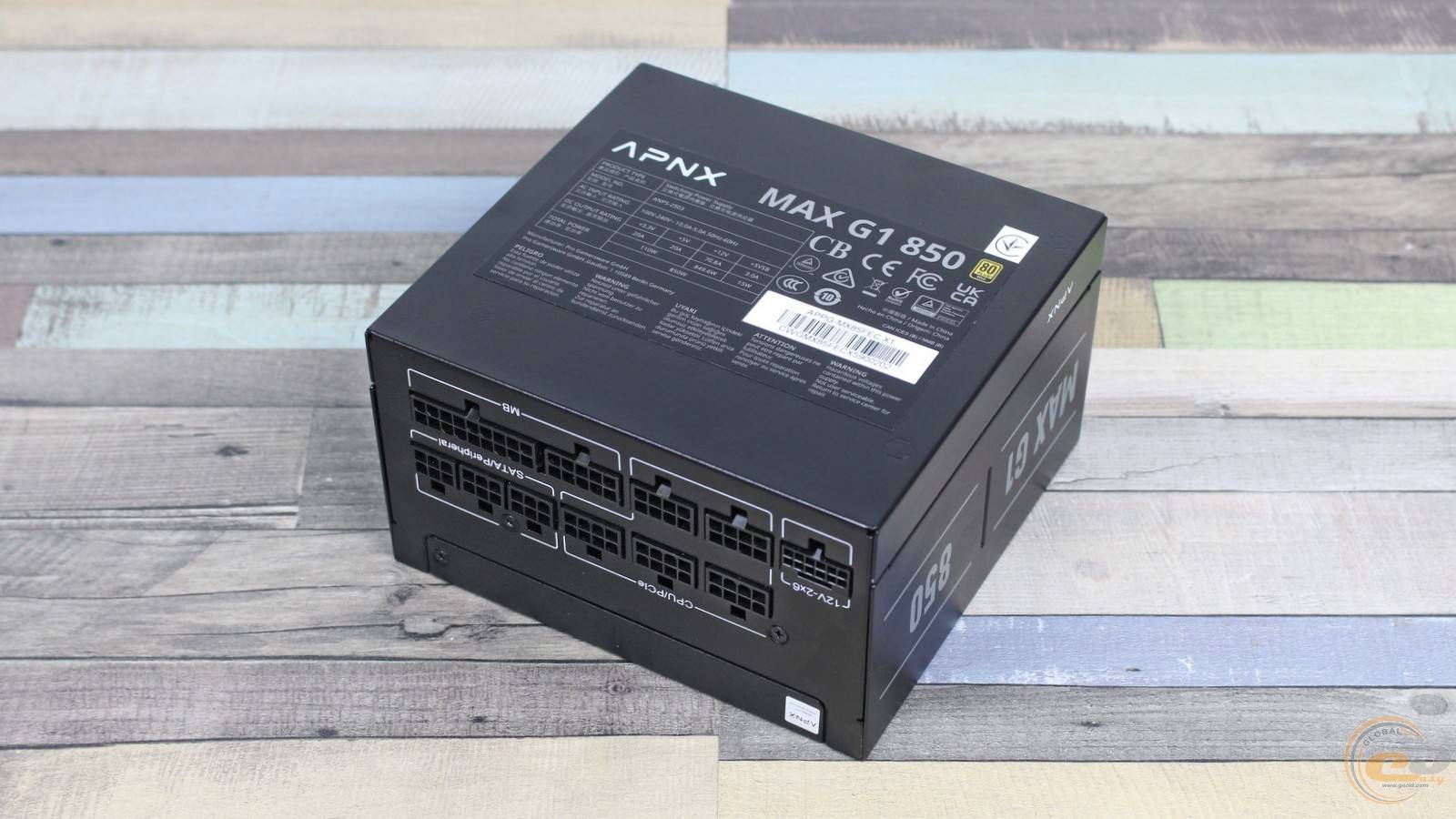

Выходные разъемы дополнены соответствующими надписями и имеют разную форму коннекторов, что поможет безошибочно подключить кабели. Рядом находится гарантийная пломба сроком действия 10 лет, намекающая на достойное внутреннее наполнение – это мы и проверим дальше.

Внутреннее строение

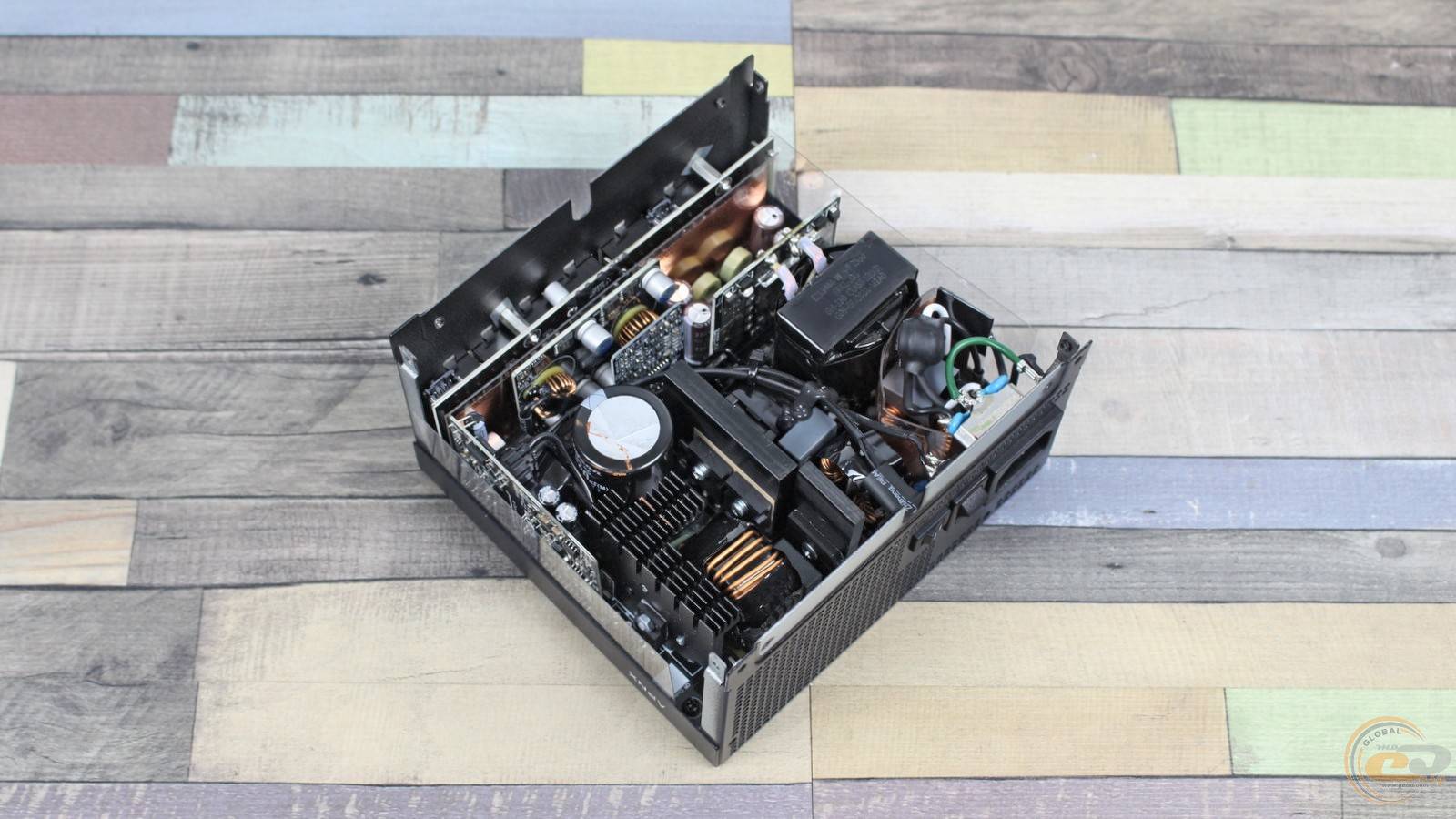

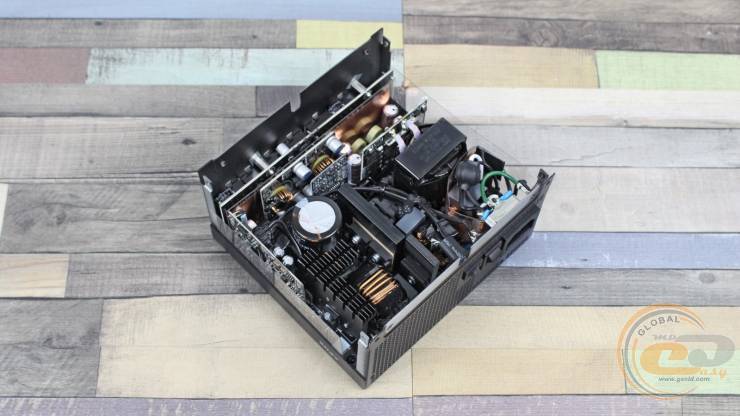

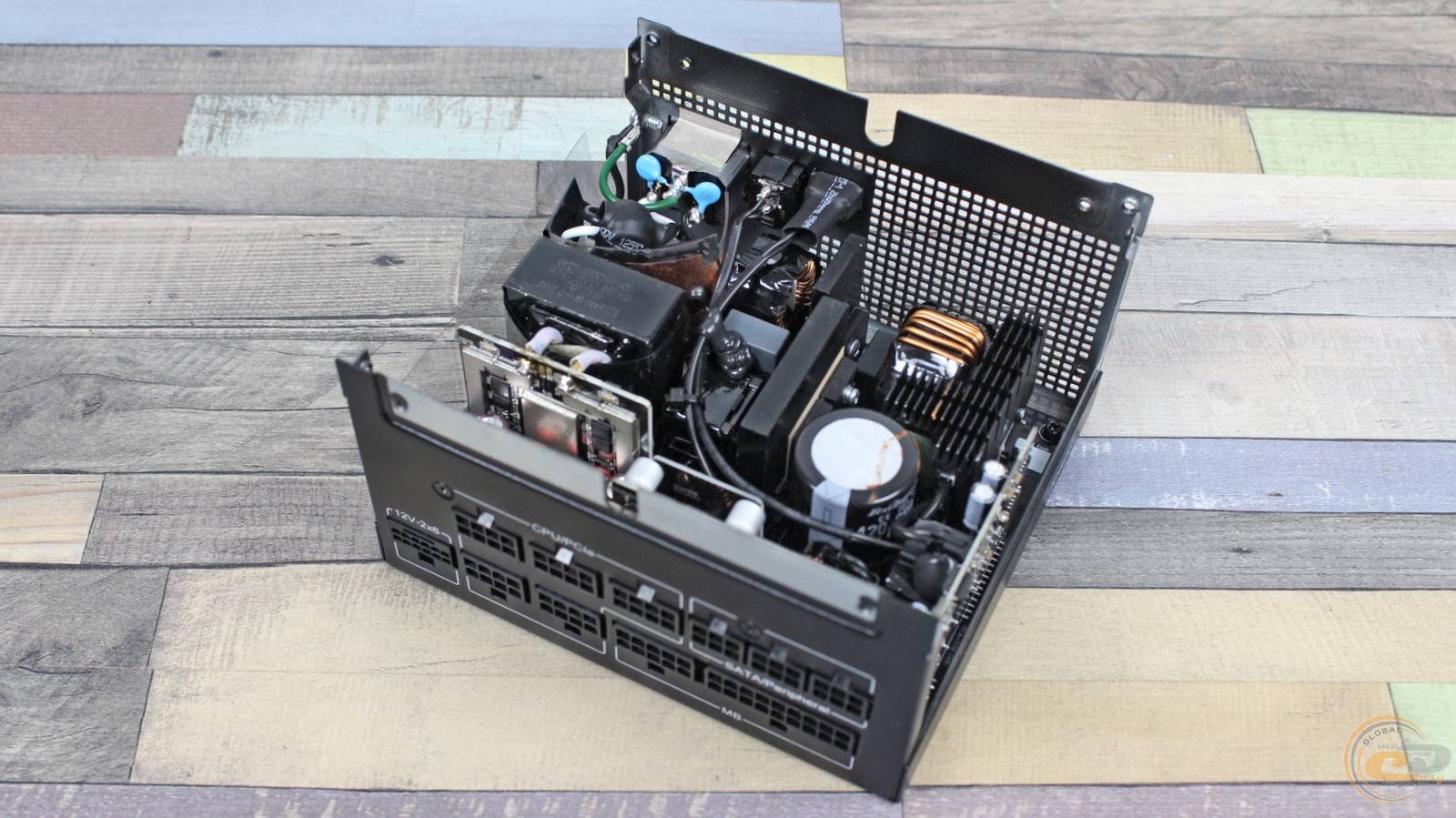

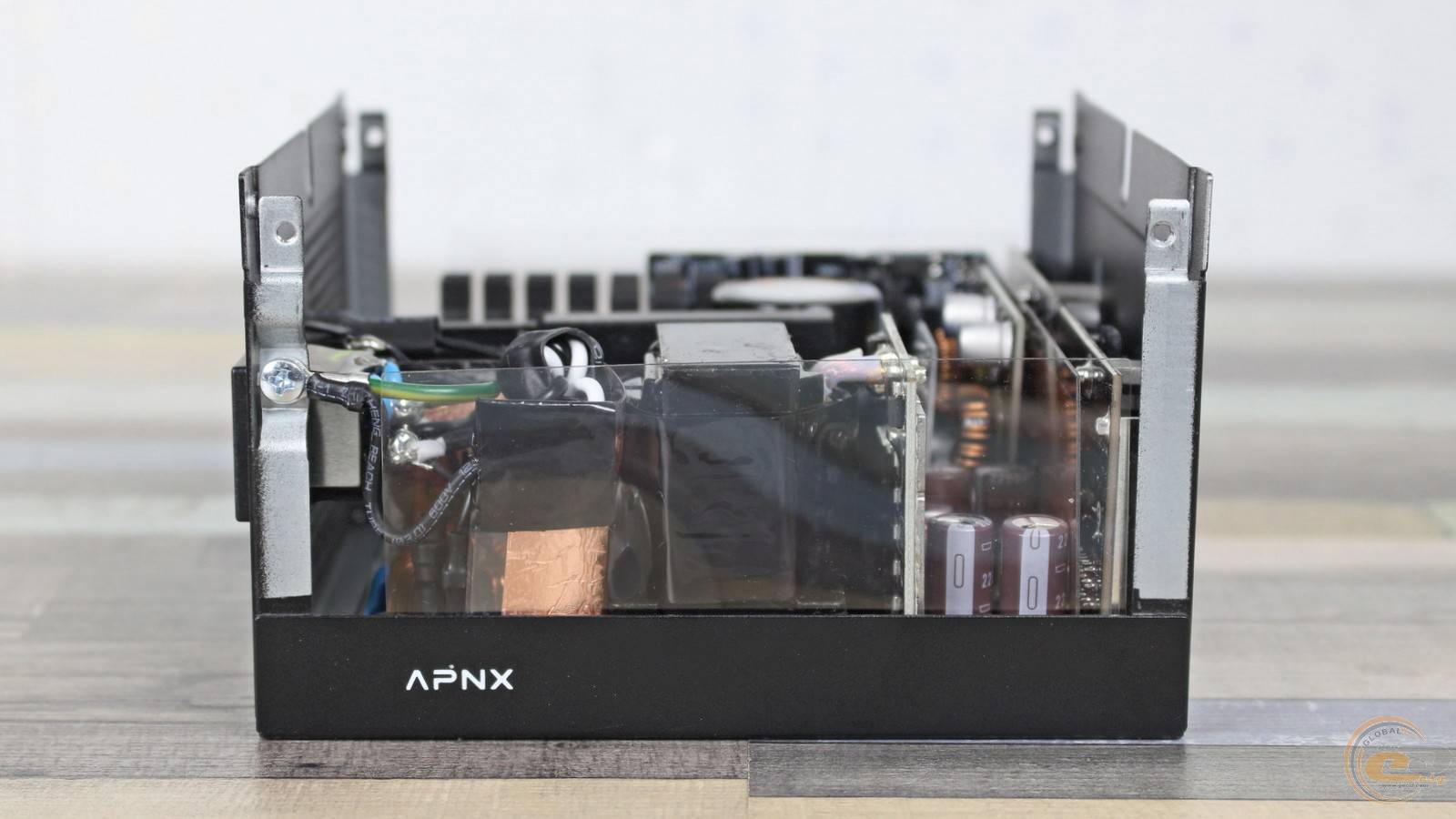

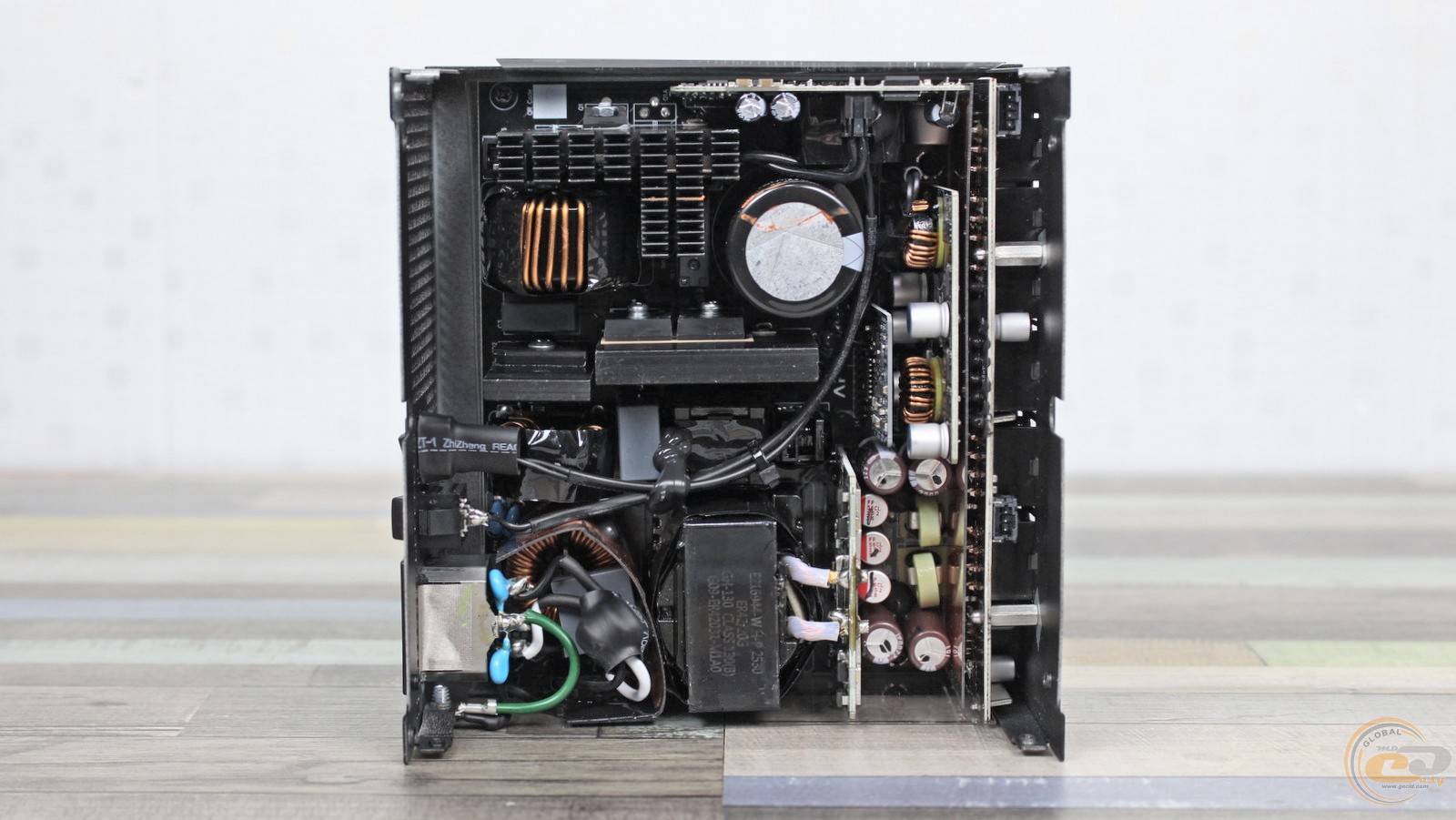

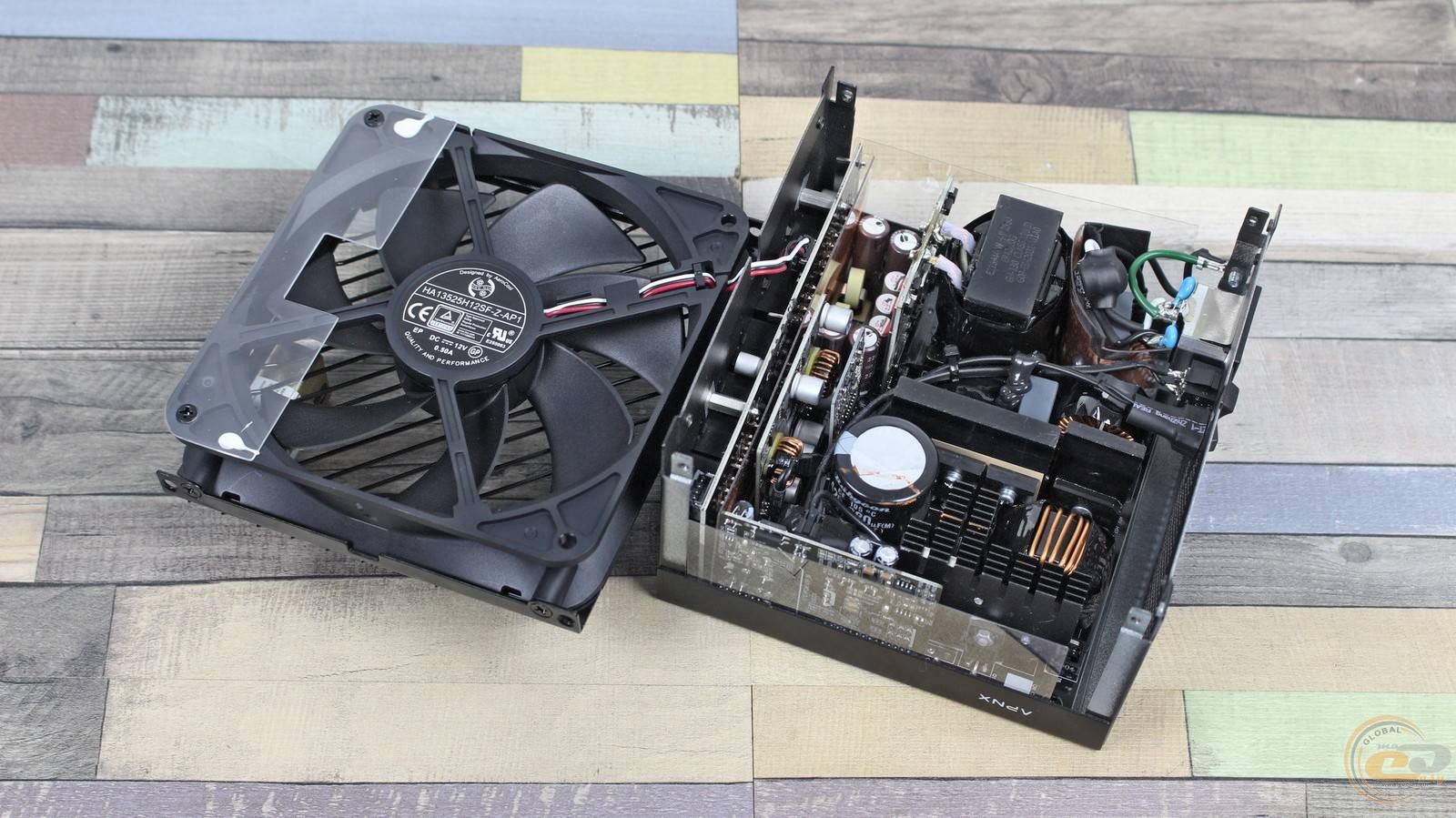

Учитывая немалую мощность APNX MAX G1 850 в сочетании с компактными размерами, вполне закономерно видеть внутри достаточно плотную компоновку с рядом вертикально установленных плат.

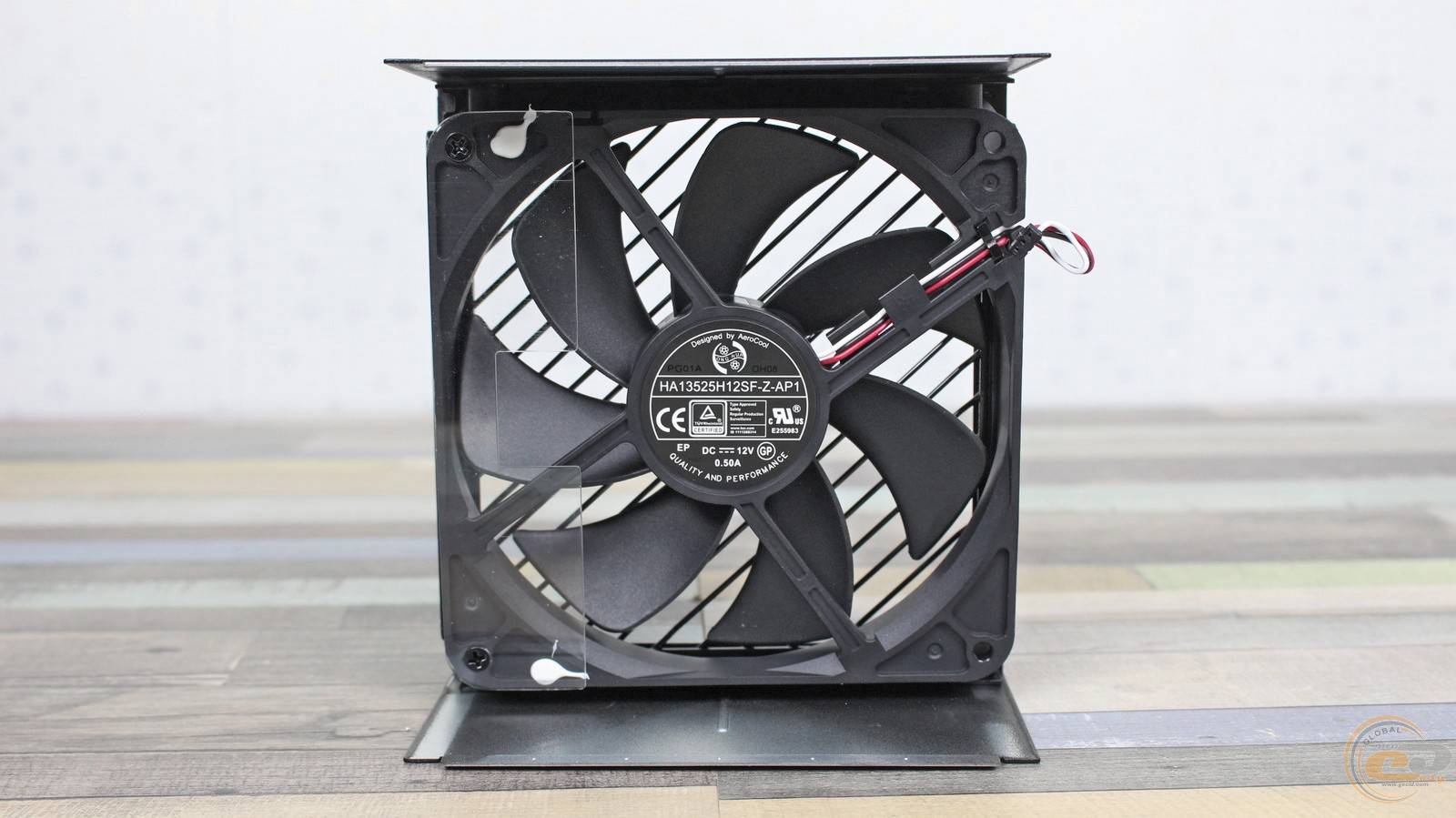

Обдувает внутреннее наполнение блока вентилятор Hong Hua HA13525H12SF-Z-AP1, который часто используется в топовых устройствах других производителей. В его основе лежит надежный гидродинамический подшипник.

При работе пропеллер потребляет не более 6 Вт (12 В при 0,5 А), а подсоединяется он через 3-контактный коннектор. Также предусмотрена пластина, направляющая воздушный поток на самые горячие элементы.

Входной фильтр реализован в полном составе: два дросселя (один из которых горизонтальный), набор X- и Y-конденсаторов и варистор.

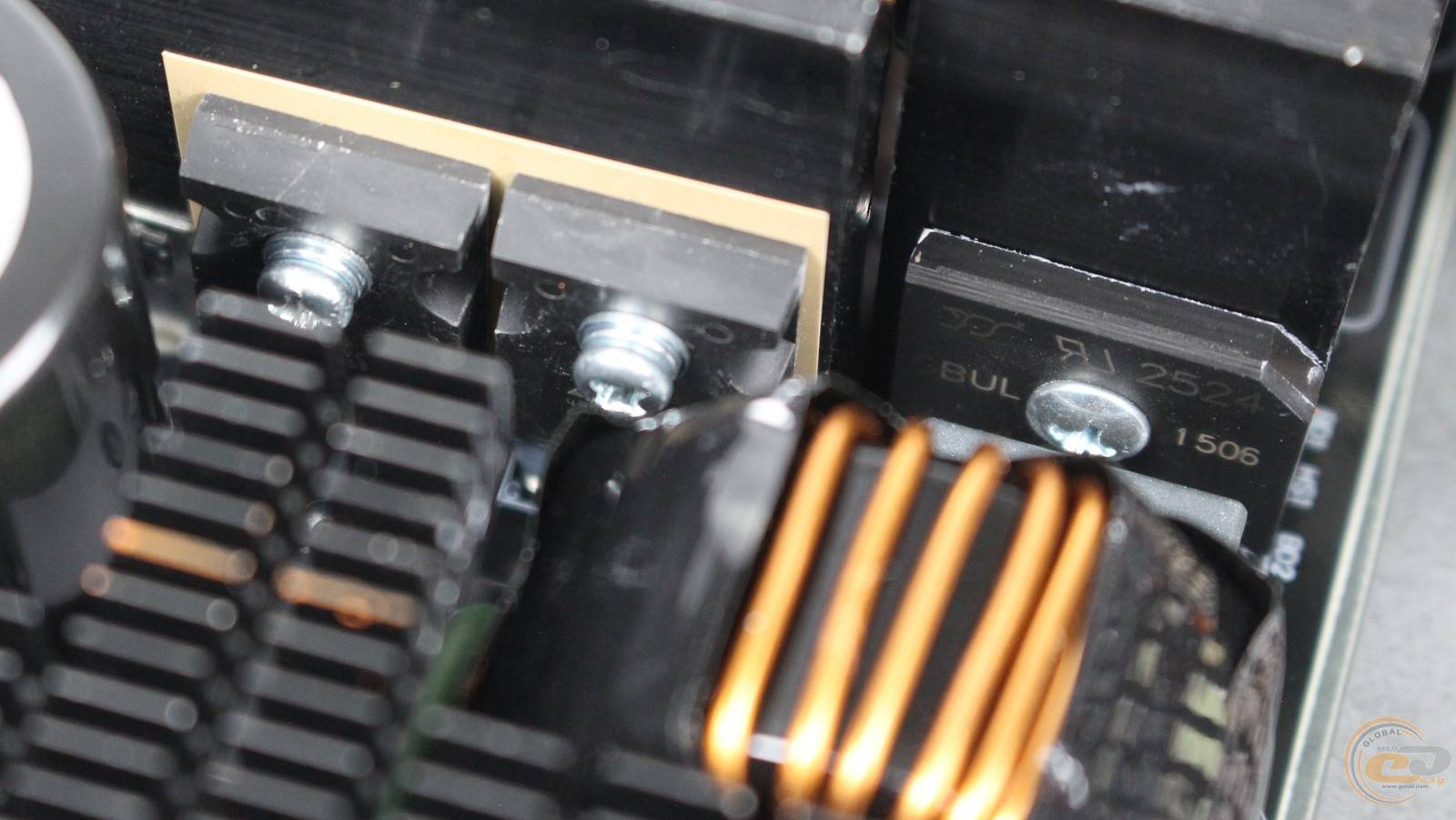

Диодная сборка GBUL1506 расположена на отдельном радиаторе. Она рассчитана на ток до 15 А – учитывая входное значение до 10 А, элемент подобрана с хорошим запасом прочности.

Узел APFC получил габаритный дроссель, а его силовые элементы зафиксированы на отдельном охладителе. Нам удалось рассмотреть только один из них – полевой транзистор Infineon 6R125P6 от известного немецкого производителя.

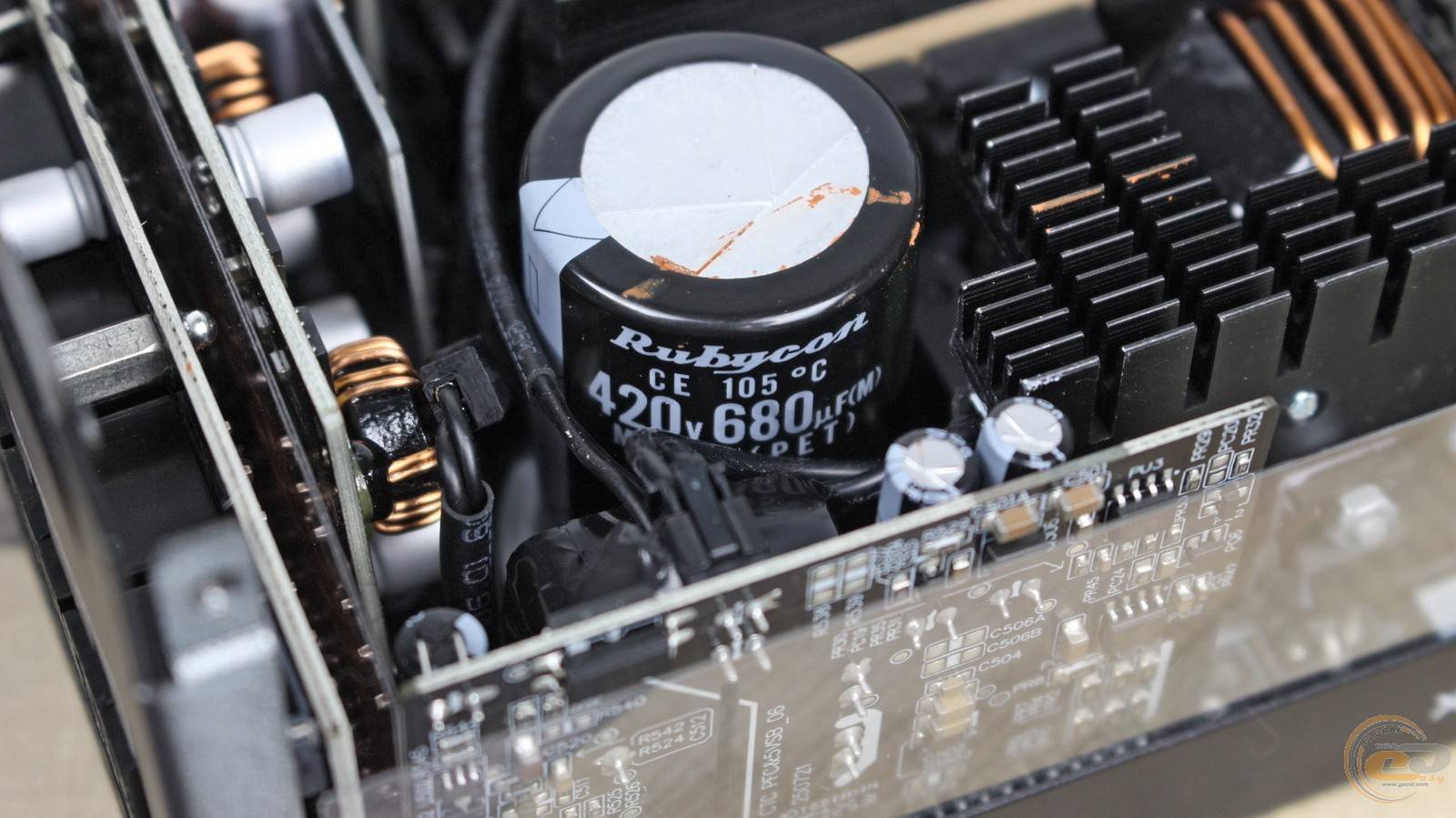

Упоминание об использовании исключительно японских высокотемпературных конденсаторов в данном блоке – не просто маркетинговый ход. И действительно, входной элемент изготовлен компанией Rubycon, а его емкость 680 мкФ является средним показателем для 850-ваттника.

Не забыто и уже привычный набор из терморезистора и реле, что обеспечивает защиту от больших пусковых токов. А на отдельном радиаторе рядом видны два транзистора — ключи полумостовой резонансной схемы.

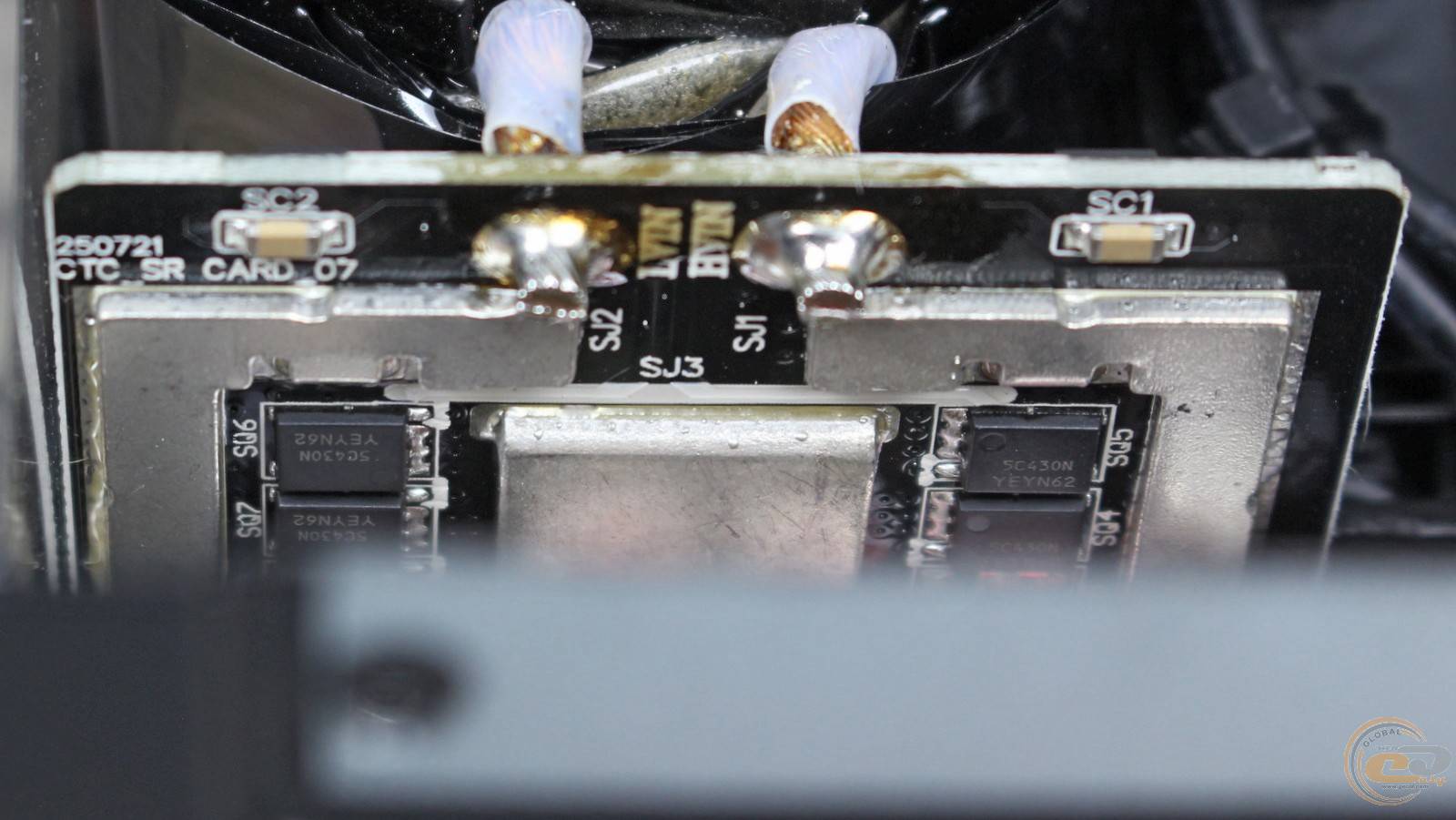

Полевые транзисторы синхронного выпрямителя SC430N, судя по отсутствию логотипа или маркировки производителя, имеют китайское происхождение.

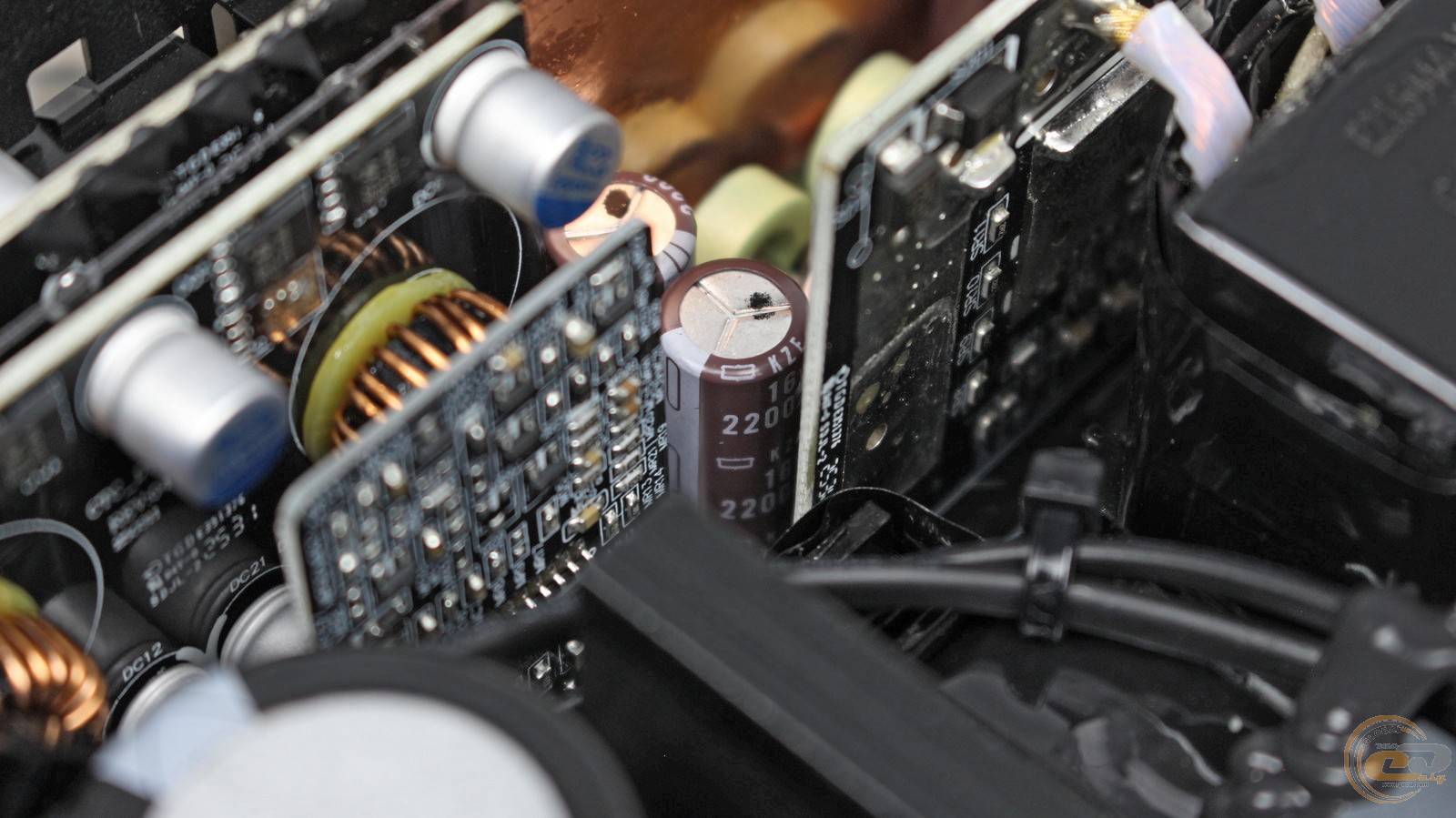

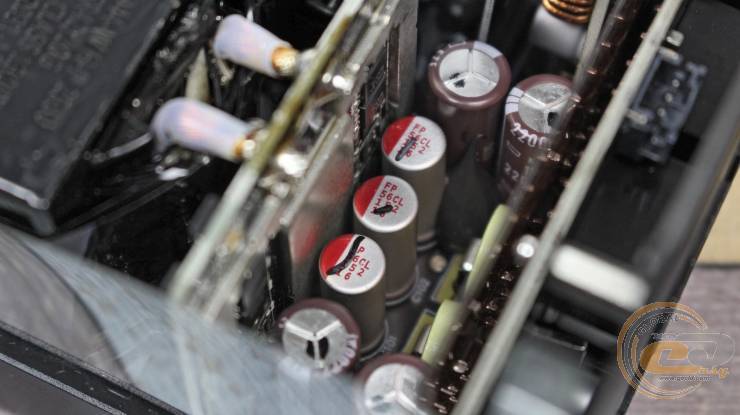

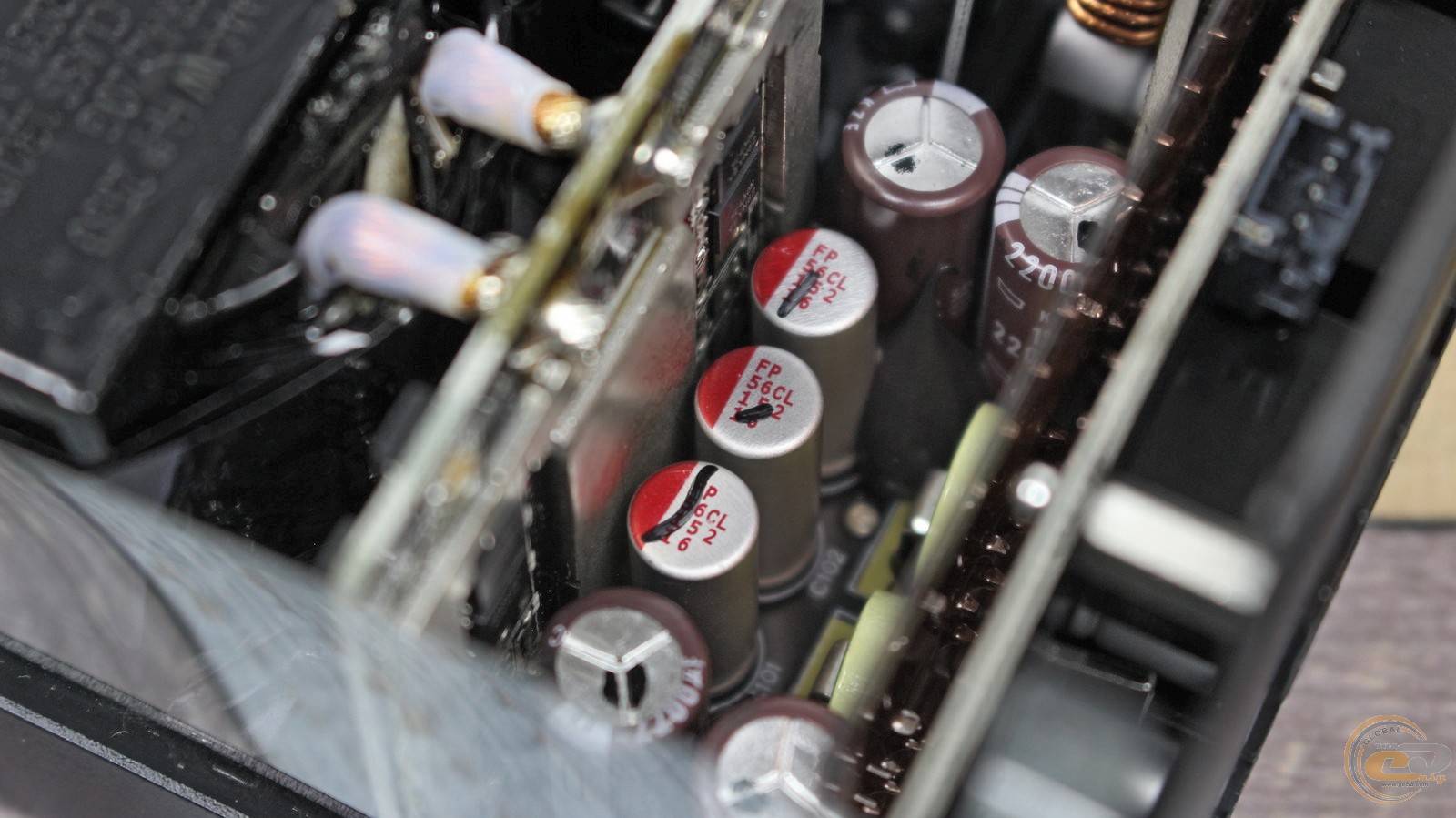

Ниже на основной PCB распаяны надежные твердотельные конденсаторы и японские электролиты высокотемпературные Nippon Chemi-Con.

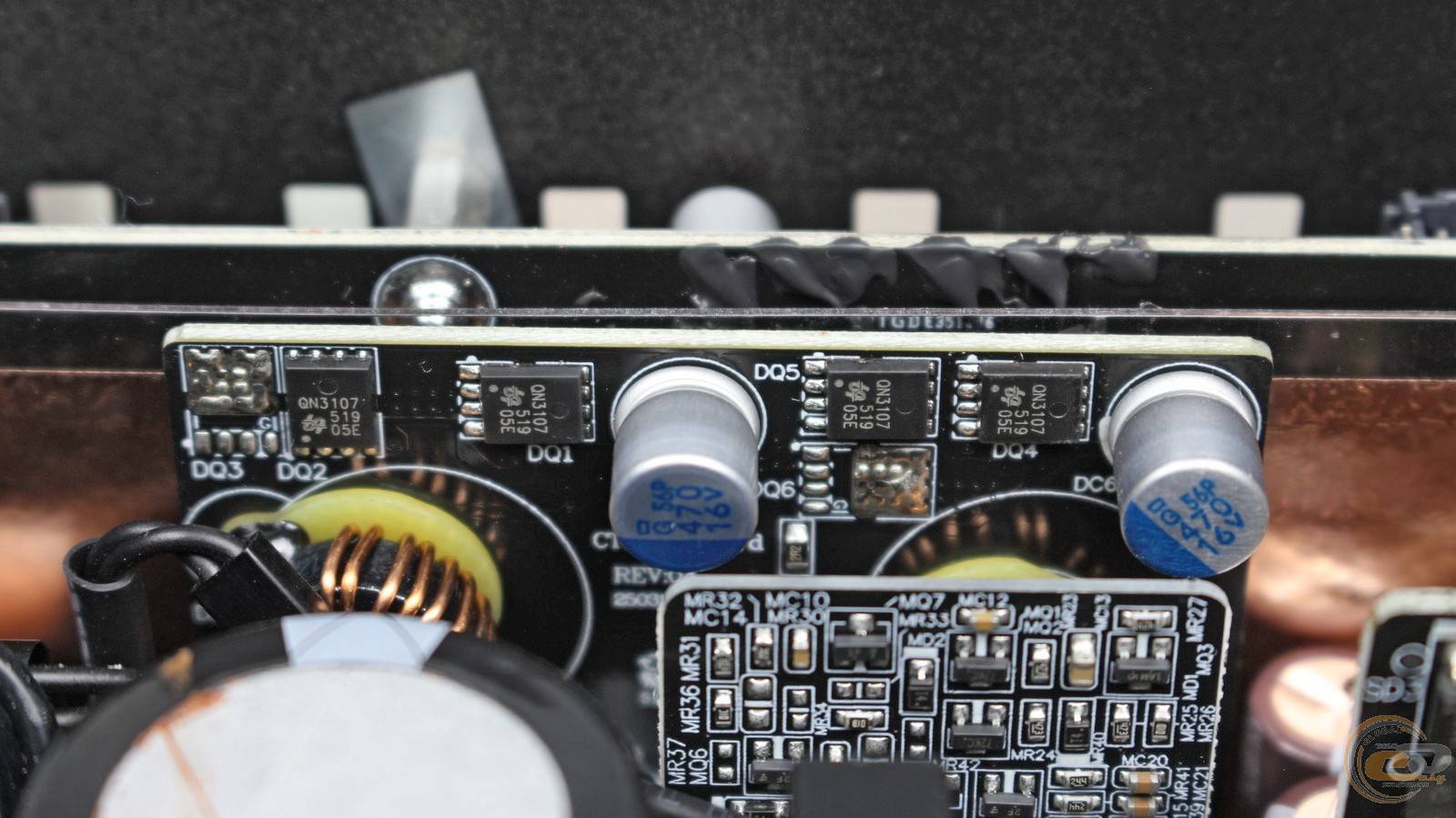

Похожие элементы есть и в других узлах, в частности DC-DC-преобразования, где формируются каналы +5В и +3,3В.

Отметим, что передача напряжений на плату с выходными разъемами осуществляется по токопроводящим дорожкам, а не по проводам, как это часто бывает в доступных моделях.

Кроме того, блок питания APNX MAX G1 850 получил полный набор защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрева (OTP)
• от перегрузки по току каждого канала (OCP).

Тестирование

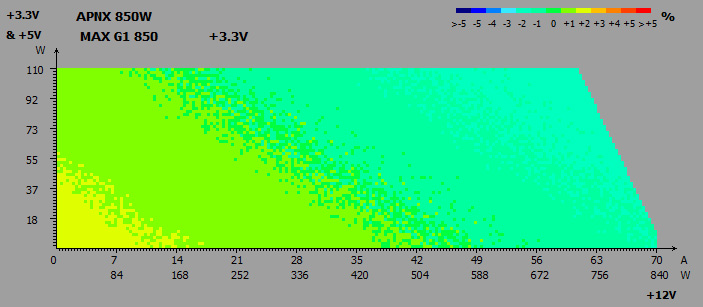

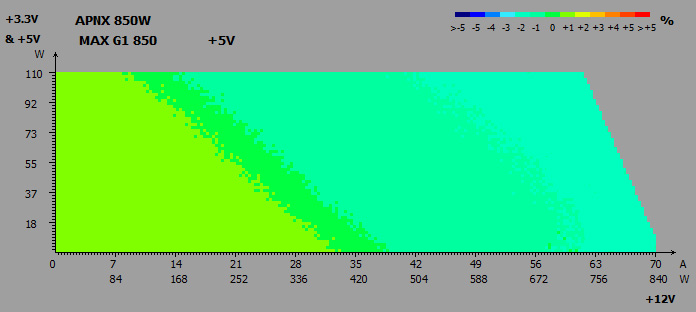

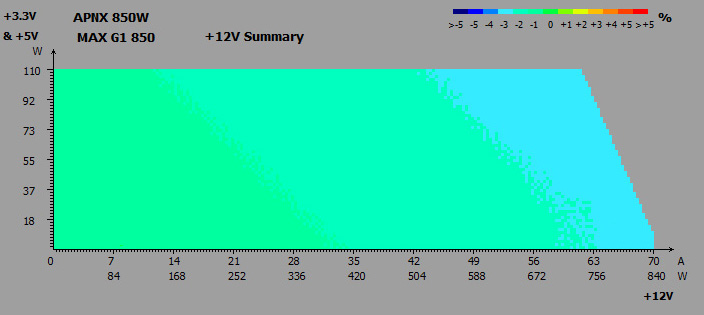

Кросс-нагрузочные характеристики

Переходим к тестированию APNX MAX G1 850. Согласно стандарту ATX12V допустимый диапазон отклонений напряжений составляет ±5% от номинала. А полученная сертификация PPLP Platinum предусматривает более жесткие границы — ±3%.

Результаты тестов:

• линия +3,3В: от –2% до +2%;
• линия +5В: от –2% до +1%;
• линия +12В: от –3% до +1%.

На практике напряжения основных линий питания отклонялись у узких в пределах от –3% до +2% – это очень хорошие показатели.

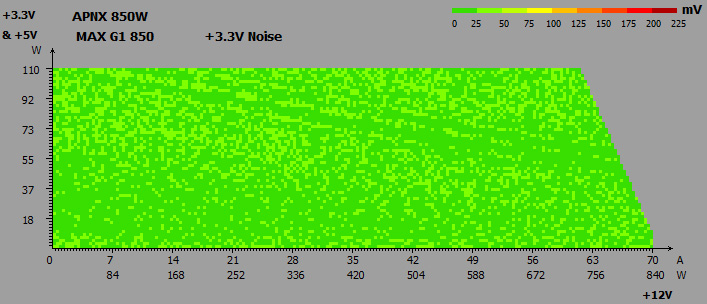

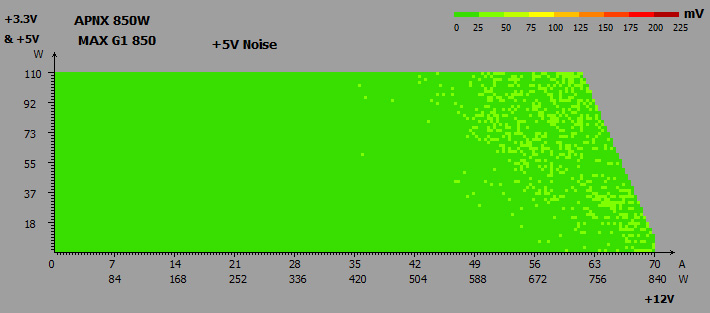

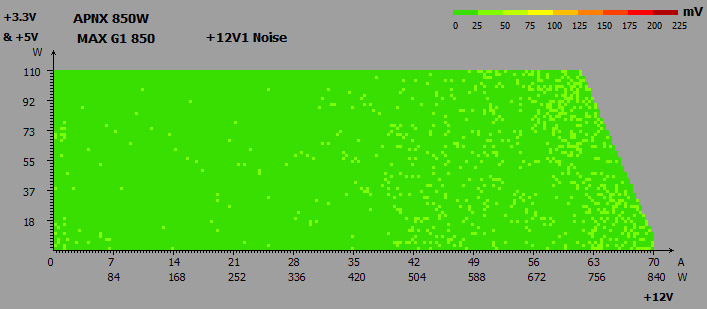

Шумы и пульсации

Для стандарта ATX12V допустимы значения уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

Полученные результаты не превысили 50 мВ и являются достойными значениями.

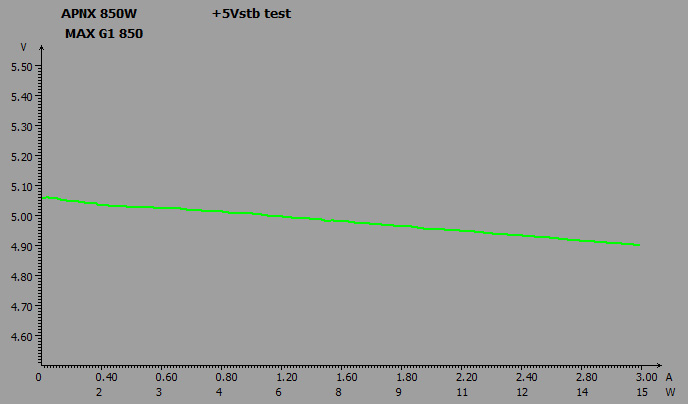

Дежурная линия питания + 5VSB

Напряжение дежурной линии изменялось в очень узких пределах: от 5,06 до 4,91 В, то есть от +1,2% до -1,8% — и это при том же 5% допуске.

PF

Изменение PF в зависимости от нагрузки:

Модуль APFC работает отлично: при нагрузке 170 Вт коэффициент PF составлял 0,92, а максимальные значения достигают 0,98.

КПД

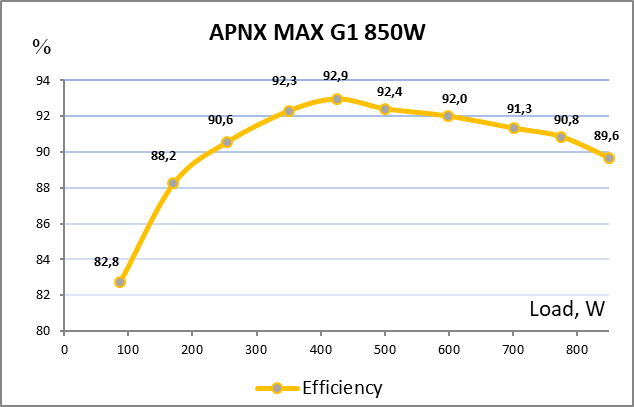

Тесты подтвердили соответствие сертификации 80 PLUS Gold, при нагрузке от 20% до 100% КПД не опускается ниже 88%, а пиковое значение превышает 92%. Кроме того, устройство получило сертификации CYBENETICS Platinum и PPLP Platinum, подтверждающие его соответствие целому ряду дополнительных требований.

Система охлаждения

APNX MAX G1 850 может работать бесшумно до 250 Вт. Если же отключить полупассивный режим, пропеллер стартует и вращается около 500 об/мин сразу после включения системы. Далее вентилятор очень тихо вращается до 600 Вт и остается тихим до 750 Вт. На остальном диапазоне шум ниже среднего — скорость пропеллера не превышает 1300 об/мин.

Низкий уровень шума до 15 дБА подтверждает полученный сертификат Cybenetics Lambda A++. Для сравнения, киловатт соответствует Lambda A+ (до 20 дБА), а 1200-ваттная модель — Lambda A (до 25 дБ).

Температурный режим

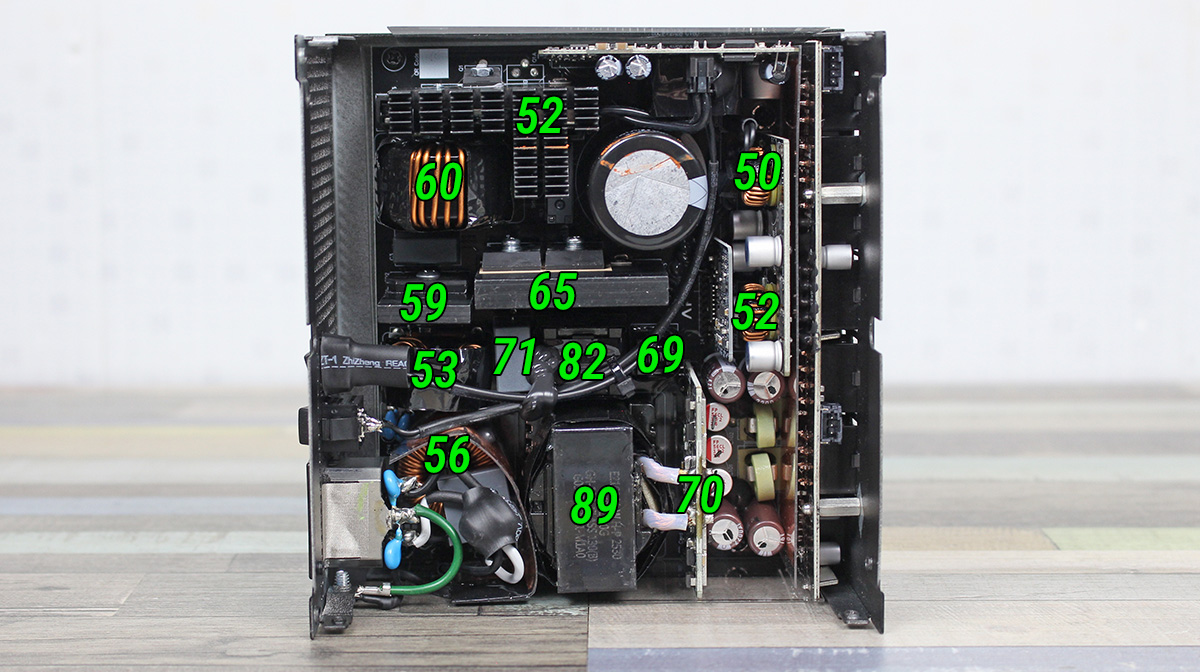

Такой низкий шум имеет и обратную сторону: после 20-минутного тестирования под нагрузкой 800 Вт главный трансформатор прогрелся до 89°C – это уже значение на грани допустимого. Остальные компоненты были ощутимо холоднее. С другой стороны, свою роль сыграла и жара в помещении — было 29°C. В таких условиях длительное время нагружать устройство выше 800 Вт не желательно.

Испытание на реальной конфигурации

Тестовый стенд:

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (TDP ≈450 Вт)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в режимах "Простой" и "Максимальная нагрузка" в тесте FurMark Donut (GK) утилиты MSI Kombuster.

Результаты измерений:

Отклонения выходных напряжений были очень незначительными – от 0,8% до 2,4%, без проседаний ниже номинала. Разница между значениями в простое и под нагрузкой также скромная – от 0,2% до 0,6%. Наиболее образцовым является канал +12В, исходные показатели которого изменялись в пределах от 0,8% до 1%.

Энергопотребление в простое и выключенном состоянии

Кроме того, APNX MAX G1 850 потребляет только 2 Вт в выключенном состоянии компьютера и 4 Вт в спящем режиме — а это очень мало.

Итоги

Блок питания APNX MAX G1 850 (APPG-MX85FEC.X1) стоимостью около ₴8000 (или ₴6800 с упомянутым в начале промокодом) есть чем заинтересовать покупателя. Устройство без проблем обеспечивает заявленные 850 Вт мощности, а отклонения напряжений от номинала остаются минимальными даже под высокой нагрузкой. В свою очередь КПД уровня 80 PLUS Gold позволяет снизить тепловыделение, а вместе с ним — и скорость вращения вентилятора.

Так, во время наших тестов скорость пропеллера не превышала 1300 об/мин – неудивительно, что блок питания получил самый высокий сертификат акустического комфорта Cybenetics Lambda A++. Правда, такая ставка на тишину имеет и обратную сторону: при длительной нагрузке около 800 Вт в жару главный трансформатор нагревался до 89°C. Впрочем, это прогнозируемый компромисс в пользу максимально тихой работы.

К преимуществам относится поддержка полупассивного режима работы системы охлаждения, модульные кабели в индивидуальной оплетке с кабельными фиксаторами, премиальный дизайн корпуса с минимальным сопротивлением воздушному потоку, компактная длина 140 мм, вентилятор на гидродинамическом подшипнике и японские конденсаторы. В то же время элементная база не полностью топовая — наряду с высококачественными компонентами используются и более доступные. С другой стороны, 10-летняя гарантия подтверждает уверенность производителя в надежности собственного продукта.

В итоге APNX MAX G1 850 – удачный вариант для ищущих мощный, современный и прежде всего максимально тихий блок питания по сравнительно доступной цене.

Достоинства:

• отличный уровень КПД (сертификат 80 PLUS Gold);
• раздельная стабилизация напряжений;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие просадок при подключении мощной конфигурации;
• полный набор защит;
• использование исключительно японских высокотемпературных конденсаторов;
• гидродинамический подшипник вентилятора;
• очень комфортный шумовой фон на всем диапазоне нагрузок (сертификация Cybenetics Lambda A++);
• возможность бесшумной работы при нагрузке до 250 Вт;
• наличие одного 600-ваттного PCIe 5.1 (12V-2×6) и трех 6+2-контактных разъемов PCIe;
• небольшие размеры корпуса;
• 10 лет гарантии.

Особенности:

• наличие моделей мощностью 1000 и 1200 Вт;
• возможен ощутимый нагрев главного трансформатора при длительной высокой нагрузке в жарком помещении.

Автор: Олесь Пахолок

Выражаем благодарность компании DC Link за предоставленный для тестирования блок питания.
