Обзор блока питания ASUS ROG LOKI SFX-L 850W Platinum: компактная мощность
19-04-2023
Для многих пользователей компьютер – это не только многофункциональный инструмент, но и возможность украсить интерьер дома и собрать что-то действительно стильное и необычное. К тому же, современные комплектующие позволяют создавать сравнительно небольшие и при этом достаточно производительные ПК практически для любых целей.
Поможет в этом мощный блок питания ASUS ROG LOKI SFX-L 850W Platinum формата SFX-L. На борту у него есть все необходимые современные коннекторы и может похвастаться превосходной энергоэффективностью на уровне 80 PLUS Platinum. Кстати, устройство доступно в вариантах мощностью 750, 850 и 1000 Вт, при этом 850-ватник также представлен и в белом корпусе. А ведь многим понравится 10-летняя гарантия от производителя. О других же особенностях этого устройства, его начинке, шумовых показателях, состоянии напряжений и т.д. расскажем дальше.
Спецификация
Модель |
ASUS ROG LOKI SFX-L 850W Platinum |
Тип |
SFX-L (отвечает требованиям ATX 3.0) |
Номинальная мощность, Вт |
850 |
Мощность по каналам +12В, Вт |
850 |
Мощность линий +3,3В и+5В, Вт |
110 |
Количество линий +12В |
2 |
Максимальный входящий ток канала +3,3В, А |
20 |
Максимальный входящий ток канала +5В, А |
20 |
Максимальный входящий ток канала +12В, А |
70,8 |
Максимальный входящий ток канала -12В, А |
0,8 |
Максимальный входящий ток канала +5Vsb (дежурная линия питания), А |
2,5 |
Входное напряжение, В |
100 – 240 |
Частота напряжения питания, Гц |
47 – 63 |
Входящий ток, А |
5 – 10 |
КПД, % |
≥94 |
Сертификация 80 PLUS |
Platinum |
Метод компенсации коэффициента мощности |
Активный |
Коэффициент мощности (PF), % |
≤98 |
PCIe-разъемов |
3 (6+2-контактные) |
Разъем PCIe 5.0 (12VHPWR) |
1 (600 Вт) |
Модульный |
Да |
Подсветка |
ASUS AURA SYNC |
Размеры вентилятора, мм |
120 х 120 х 25 |
Тип подшипника вентилятора |
Двойной шариковый подшипник (Double Ball Bearing) |
Защиты |
SCP, OPP, OTP, OVP, OCP, UVP |
Время наработки на отказ, час |
>100 000 |
Размеры (Д х Ш х В), мм |
125 x 125 x 63,5 мм |
Вес, кг |
1,82 |
Гарантия, лет |
10 |
Сайт производителя |
|
Страница продукта |

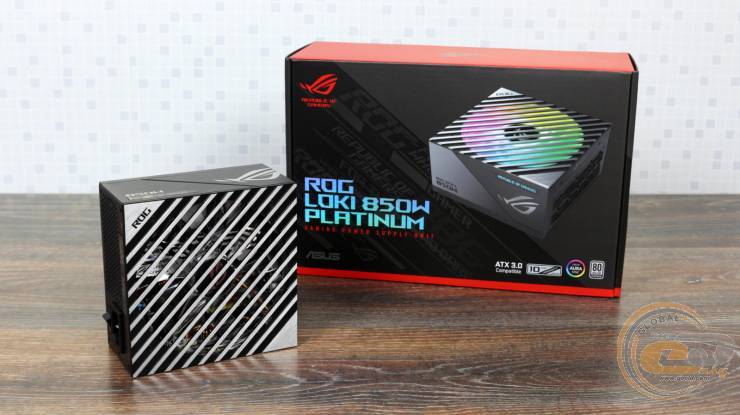

Упаковка и комплект поставки
Устройство из линейки ASUS ROG легко узнается по фирменным цветам и другим дизайнерским элементам коробки. На месте и перечень ключевых особенностей на английском языке, и таблица спецификации, и мягкая форма вокруг блока для максимальной защиты при транспортировке.

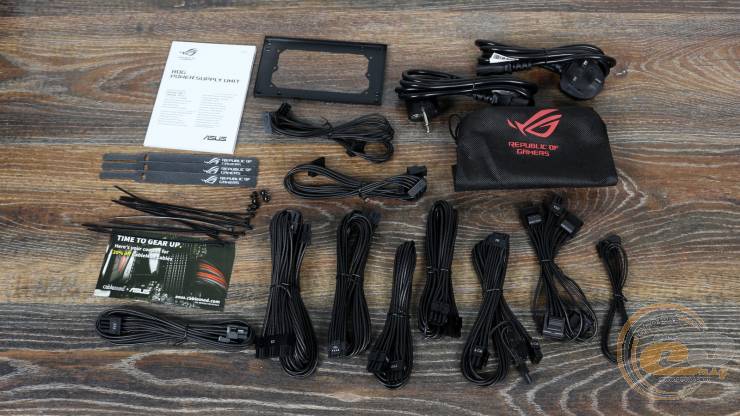

Комплектация ASUS ROG LOKI SFX-L 850W Platinum полностью соответствует топовому его позиционированию. В нее вошли:
- кабель питания;
- модульные кабели;
- чехол для них;
- три многоразовых и десять одноразовых стяжек;
- шесть крепежных винтов;
- рамка для установки в ATX-корпус;
- руководство пользователя;
- купон со скидкой 20% на кастомные модульные кабели CableMod.
Внешний вид

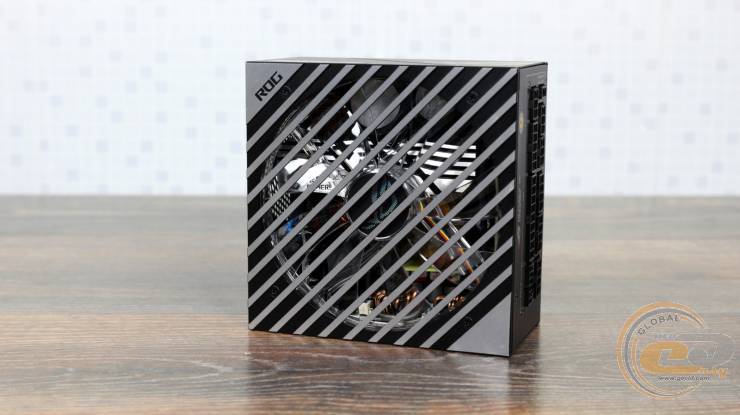

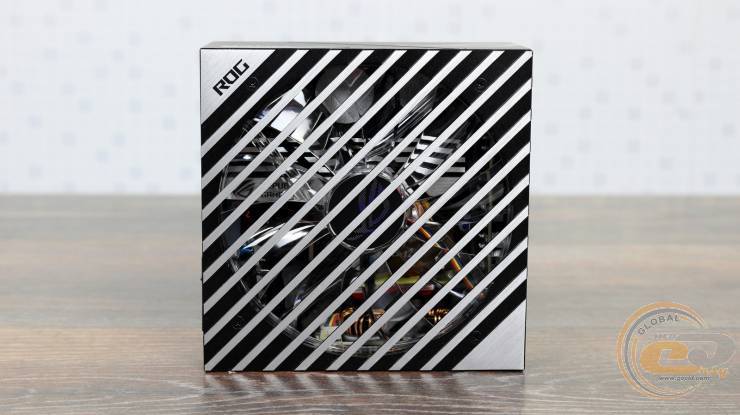

Даже если прикрыть надписи "ROG" и фирменные логотипы, диагональные полоски поверх вентилятора все равно выдают устройство из "Республики геймеров". Впрочем, перед нами самый компактный ее представитель – его размеры составляют всего 125 x 125 x 63,5 мм, что соответствует форм-фактору SFX-L. При этом вес устройства достаточно ощутим — 1,82 кг.
Чередование черной краски с фактурой шлифованного металла выглядит элегантно и много. К тому же 120-мм вентилятор с прозрачными лопастями открывает вид на фирменный радиатор, исполненный в аналогичном стиле.
Сам вентилятор оснащен LED-подсветкой ASUS AURA Sync. Для ее активации в комплекте имеется соответствующий кабель, который необходимо подключить к материнской плате с поддержкой данной технологии. К слову, светится только вентилятор. В свою очередь логотип на боковине имеет небольшую перфорацию, сквозь которую немного пробивается сияние пропеллера.

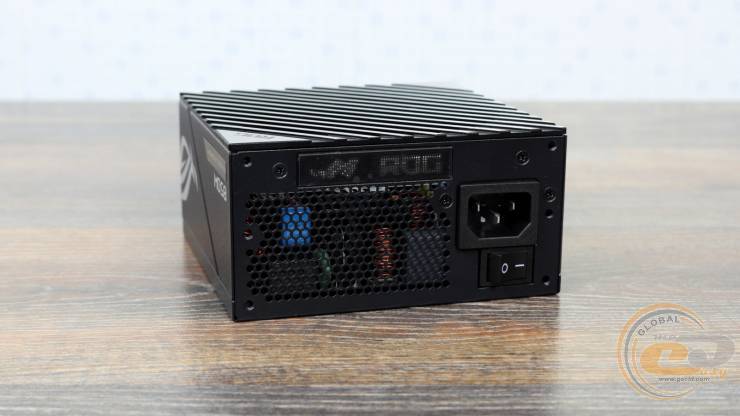

Тыл же примечателен логотипом ASUS ROG без подсветки, а также привычным набором из выключателя, разъема питания и отверстий-сот. Крепежных отверстий здесь шесть, что вполне привычно для моделей данного форм-фактора.

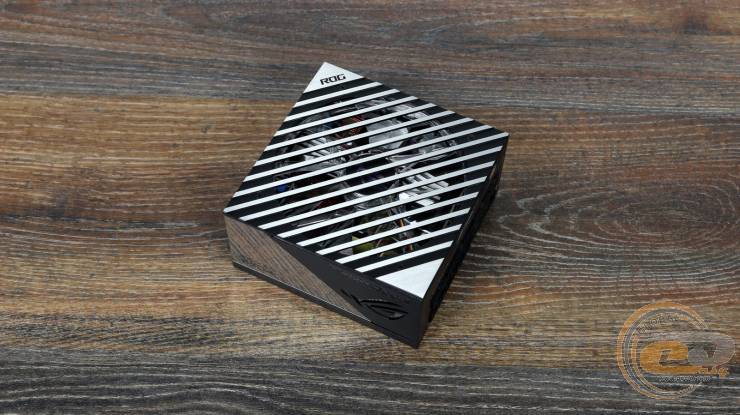

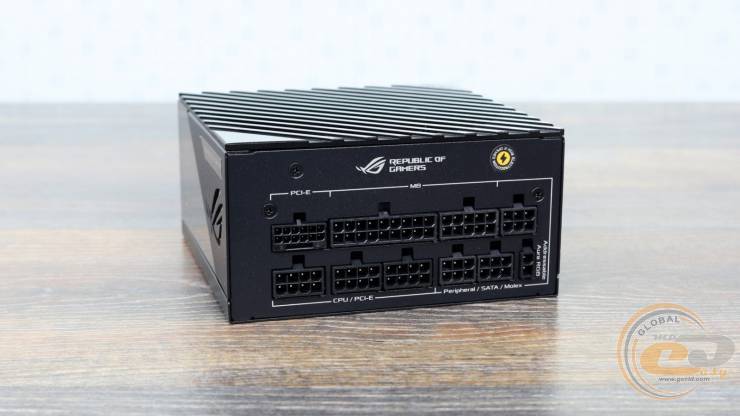

А вот над боковинами ASUS ROG LOKI SFX-L850W Platinum дизайнеры поработали более активно. Одно из них содержит зеркальную вставку с логотипом и надписями. Другое же несет на себе аналогичный набор элементов, но нанесенных уже более привычной краской.

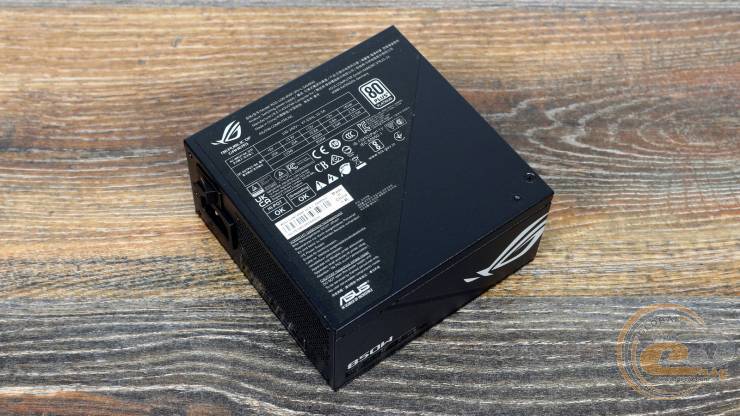

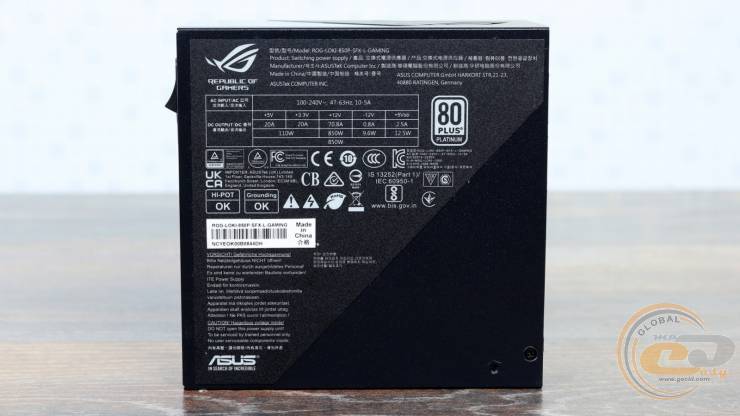

Ну и, конечно, никак не обойтись без наклейки с электротехническими характеристиками.
Она сообщает о наличии одной линии +12В мощностью 850 Вт, которая идентична номинальной. Такой показатель указывает на использование современных DC-DC преобразователей. В то же время суммарная мощность младших +3,3В и +5В составляет вполне достаточные 110 Вт или до 20 А на канал.
А еще рядом расположена отметка о наличии сертификата энергоэффективности 80 PLUS Platinum для сетей с широким диапазоном напряжений – от 100 В до 240 В.

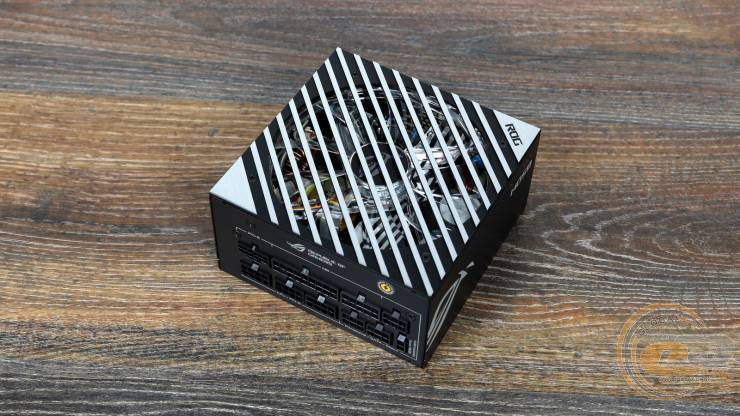

Все кабели ASUS ROG LOKI SFX-L 850W Platinum представляют собой модульные и представлены круглыми проводами в тканевой обмотке. К сожалению, информация об их калибре не указана.
Полная конфигурация системы кабелей выглядит следующим образом:
Типы разъемов |
Количество |
Длина проводов к разъему (разъемам), см |
20+4-контактный ATX |
1 |
46 |
4+4-контактный ATX12V |
2 |
56 |
два 6+2-контактные PCIe |
1 |
46 |
один 6+2-контактный PCIe |
1 |
46 |
один PCIe 5.0 (12VHPWR) |
1 |
46 |
три SATA |
2 |
30-50-60 |
четыре разъема PATA |
1 |
30-40-50-60 |
3-контактный RGB |
1 |
80 |
Основные коннекторы питания ASUS ROG LOKI SFX-L 850W Platinum представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. Для подключения видеокарты есть три разъема PCIe в 6+2-контактном исполнении и один PCIe 5.0, он же 12VHPWR, с указанием максимальной мощности 600 Вт для питания новинок от NVIDIA. Для периферии же есть шесть SATA и четыре PATA на трех отдельных кабелях. И также присутствует длинный 3-контактный провод для активации адресной RGB-подсветки.
Такого количества коннекторов вполне хватит для сборки даже ПК с топовой видеокартой и рядом дополнительных устройств. А для удобства пользователя на корпусе блока присутствуют подписи для корректного подключения кабелей.
К слову, модели мощностью 750 и 1000 Вт обладают полностью аналогичной конфигурацией разъемов.

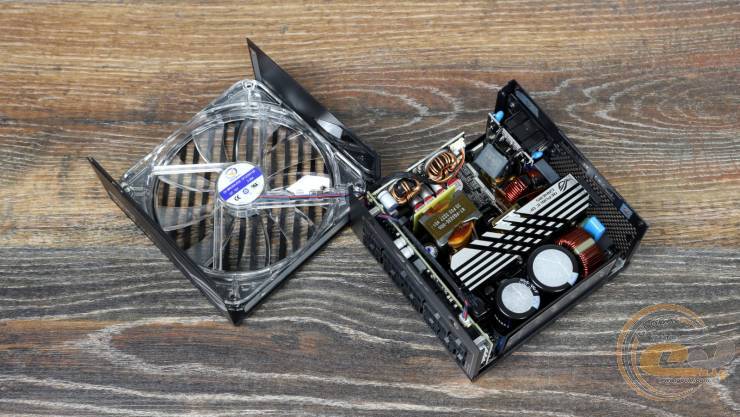

Внутреннее строение

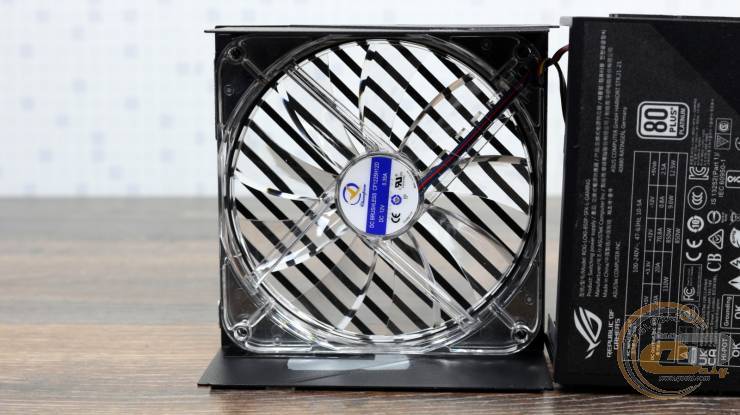

Активное охлаждение внутренних компонентов возложено на вентилятор Champion CF1225H12D. Судя по букве "D" в названии, в его основе лежит двойной шариковый подшипник (Double Ball Bearing). Кстати, данная модель имеет вполне привычные размеры 120х120х25 мм, что положительно влияет на ее эффективность. Также производитель указывает невысокое энергопотреблением вертушки – до 4,2 Вт (0,35 А при 12 В).

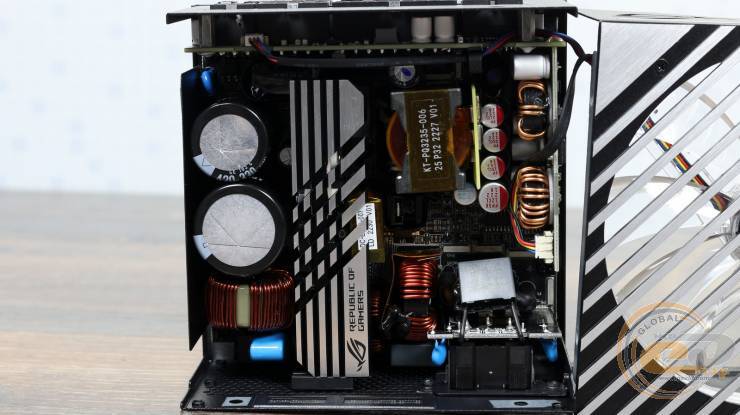

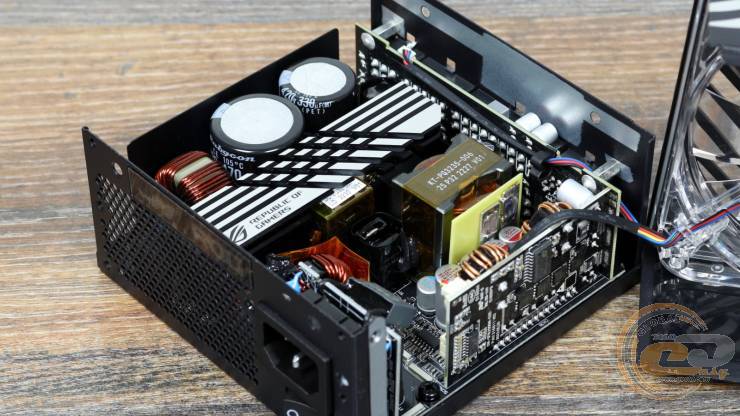

Есть у ASUS ROG LOKI SFX-L 850W Platinum и пара радиаторов. Большой, с фирменным обозначением, уводит тепло от диодной сборки, силовых элементов модуля APFC и первичных ключей. Небольшая же пластина-радиатор по другую сторону трансформатора участвует в охлаждении элементов синхронного выпрямителя, расположенных на обороте PCB.
Отметим, что в общей сложности компоновка здесь не столь тесна, как у обычных SFX-моделей размерами 125 х 51,5 х 100 мм.

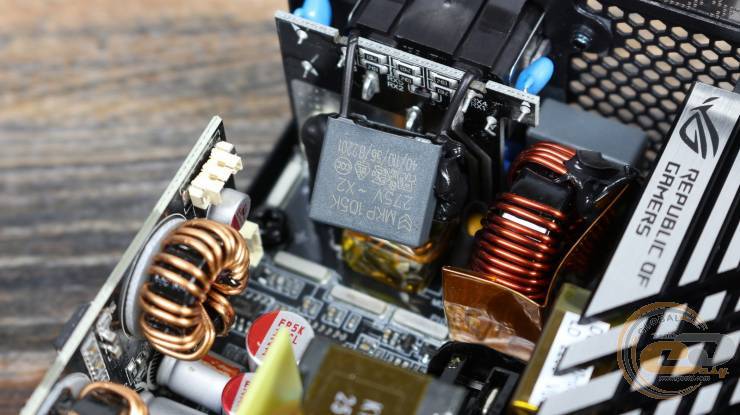

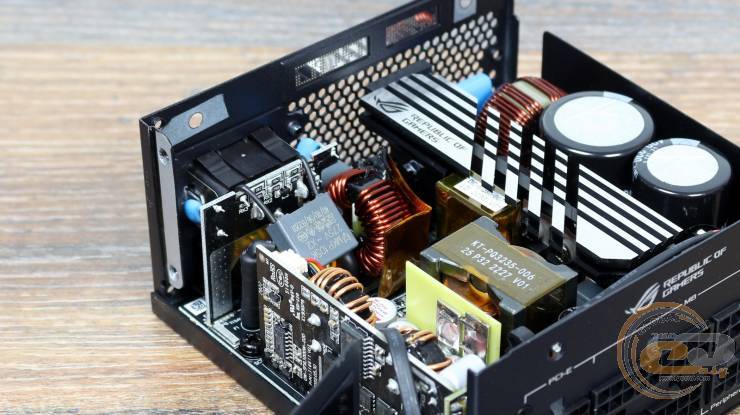

Теперь о деталях, которые удалось рассмотреть. Часть входного фильтра распаяна на дочерней плате у входного разъема, а другим его компонентам нашлось место уже на основной. Помимо пары X- и четырех Y-конденсаторов, сюда входит также варистор для ограничений скачков напряжения и три катушки индуктивности. Плавкий предохранитель тоже на своем месте.
Две диодные сборки для выпрямления напряжения, в свою очередь, зафиксированы с обеих сторон радиатора.
По краю платы нашлось место для достаточно большой катушки узла APFC и пары входных конденсаторов. Электролиты представлены японскими решениями Rubycon общей емкостью 800 мкФ (430+370 мкФ), что является хорошим показателем для 850-ваттника. К тому же это высокотемпературные элементы, что очень важно для таких компактных блоков, где, нагрев компонентов обычно выше, чем у ATX-моделей.
Судя по наличию X-конденсаторов и пары транзисторов в первичном круге, в основе ASUS ROG LOKI SFX-L 850W Platinum используется высокоэффективная полумостовая топология.
На обороте же платы распаяны диоды синхронного выпрямителя, формирующие напряжение +12В. С лицевой стороны можно увидеть только гребни радиатора для их охлаждения.

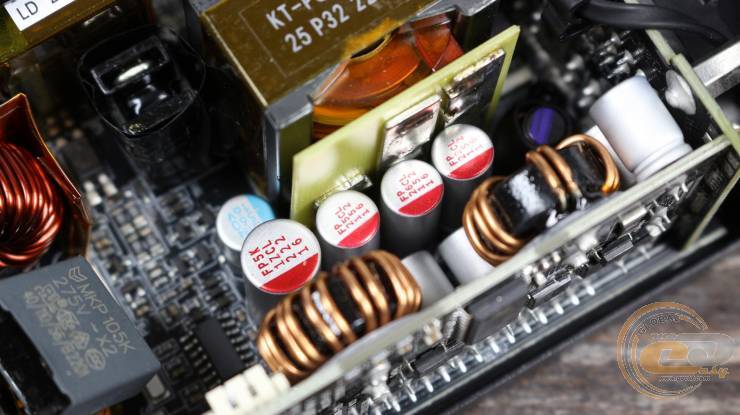

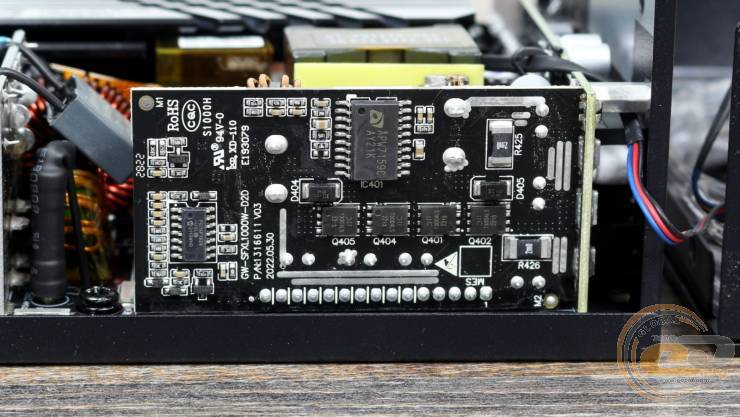

Производные же напряжения +5В и +3,3В образуются с помощью DC-DC-преобразователей под руководством ШИМ-контроллера Anpec APW7159C. Они приютились на отдельной дочерней плате, где также нашлось место для контроллера вентилятора Microchip PIC16F1824.

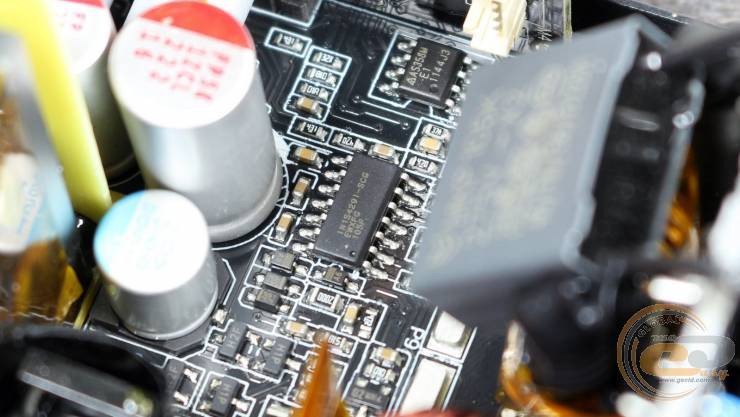

А уже на основной плате распаяна микросхема-супервизор Infinno IN1S4291-SCG, благодаря которой в блоке был реализован целый ряд защит:
- от повышенного выходного напряжения (OVP);
- от пониженного выходного напряжения (UVP);
- от короткого замыкания (SCP);
- от перегрузки по мощности (OPP);
- от перегрузки по току каждого канала (OCP);
- от перегрева (OTP).
Рядом можно заметить надежные твердотельные конденсаторы, установленные и в составе DC-DC-преобразователей, и в выходном фильтре напряжений, и на плате с выходными разъемами.
Что ж, начинка здесь действительно высококачественная и вполне оправдывает 10-летний гарантийный срок. Теперь давайте посмотрим, что покажут реальные тесты.

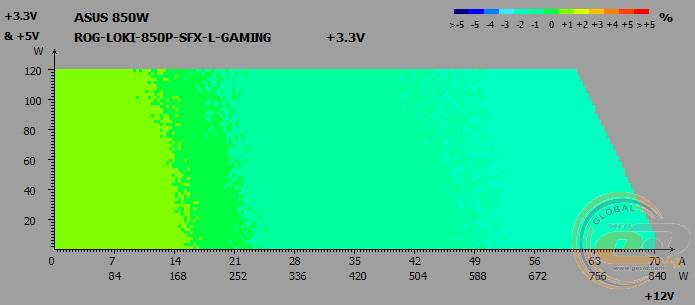

Кросс-нагрузочные характеристики
Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжения для всех линий питания составляет ±5% от их номинала.

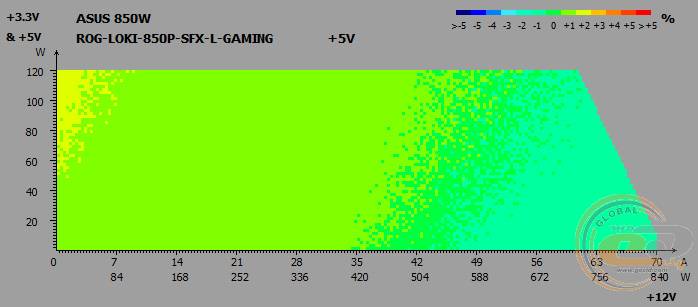

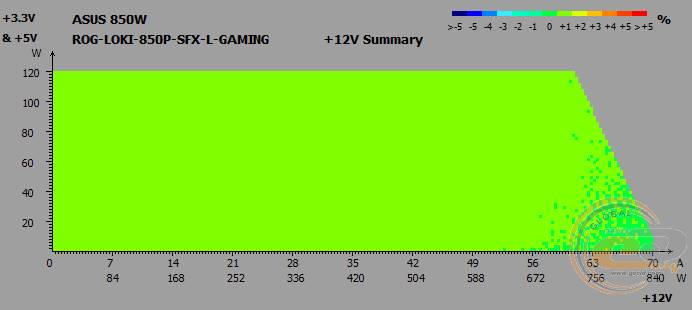

Во время кросс-нагрузочных тестов на основных линиях питания ASUS ROG LOKI SFX-L 850W Platinum были зафиксированы следующие отклонения:
- линия +3,3В: от –2% до +1%;
- линия +5В: от –1% до +2%;
- линия +12В: от 0% до +1%.
Как видно из тестов, на всех каналах ASUS ROG LOKI SFX-L 850W Platinum есть показатели в очень узких пределах ±2%. А на наиболее нагруженной 12-вольтовой линии отклонения еще менее заметны.

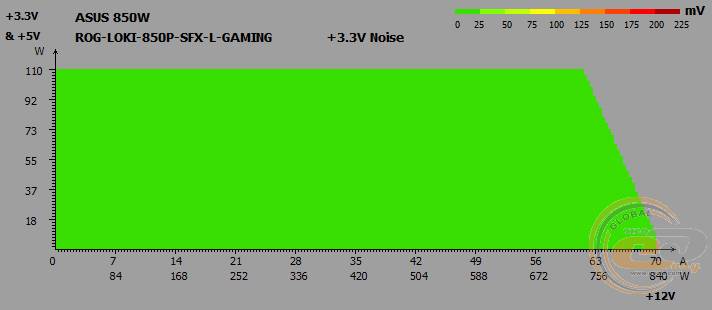

Шумы и пульсации на всем диапазоне напряжений
Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):
- линии +3,3В и +5В: 50 мВ;
- линия +12В: 120 мВ.

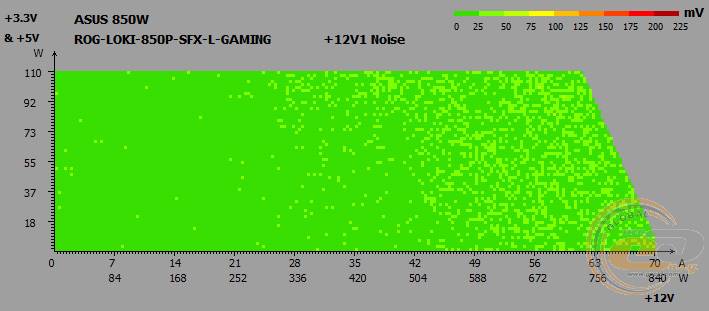

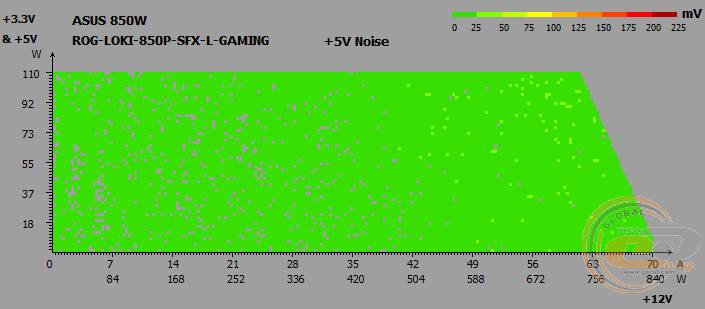

На линии +3,3В пульсации не превышали 25 мВ, на +5В – 50 мВ, а на +12В – 75 мВ. Все показатели очень хорошие и полностью вписываются в допустимые нормы.
Очередная линия питания + 5VSB

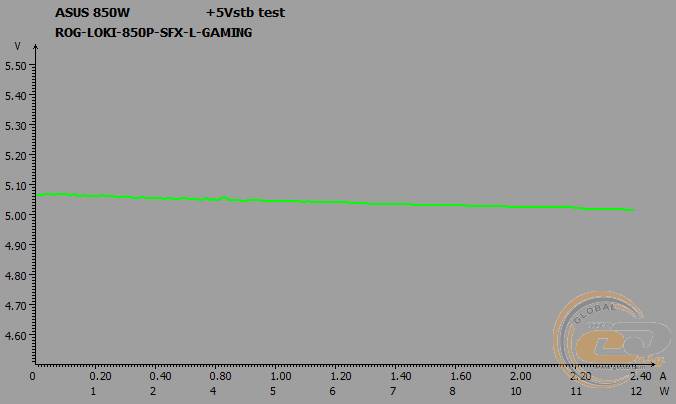

Не вызвало замечаний и состояние очередной линии питания. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,07 до 5,02 В (от +1,4% до +0,4%), даже и близко не подходя к предельным ±5%.
PFC
Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:
Нагрузка, Вт |
50 |
90 |
135 |
170 |
250 |
325 |
425 |
600 |
700 |
850 |
Нагрузка*, % |
6 |
11 |
16 |
20 |
29 |
38 |
50 |
71 |
82 |
100 |
PFC |
0,7 |
0,81 |
0,88 |
0,9 |
0,94 |
0,94 |
0,95 |
0,97 |
0,97 |
0,98 |
Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.
Модуль APFC блока питания – и тот отрабатывает на ура. Так, при потребляемой мощности в 170 Вт коэффициент PFC превзошел 0,9, что и ожидалось в соответствии с требованиями стандарта 80 PLUS Platinum. Максимальное же значение (0,98) зафиксировано при номинальных 850 Вт.

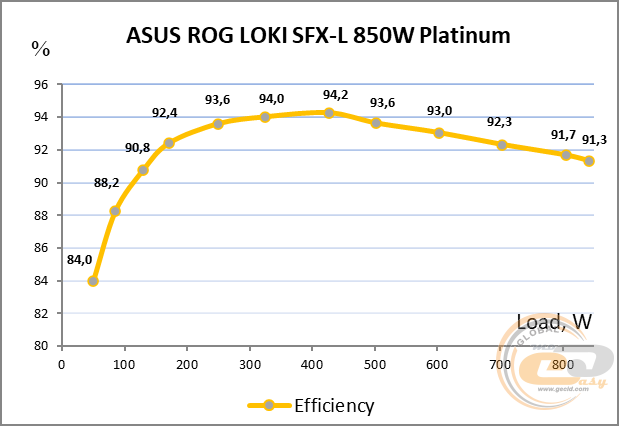

КПД
А что здесь у нас с КПД? Тест настоящей эффективности при различных перегрузках подтвердил, что ASUS ROG LOKI SFX-L 850W Platinum полностью соответствует эталону 80 PLUS Platinum. Так, при нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 90%, 94% и 91% соответственно.
Система охлаждения и температурный режим

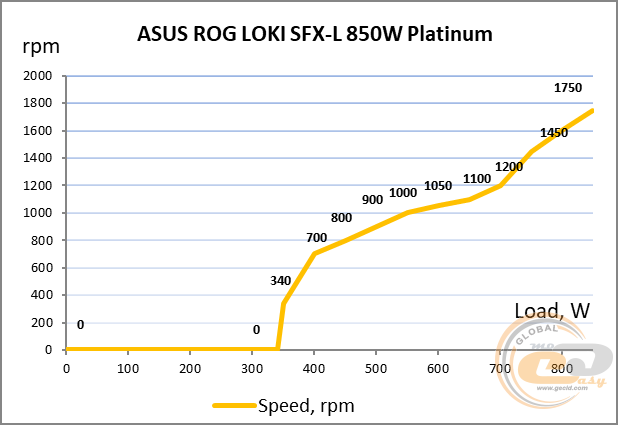

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составляло около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла около 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С вполне допустима. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.
Вплоть до отметки 340 Вт (40% от номинала) вертушка ASUS ROG LOKI SFX-L 850W не вращается, поэтому блок питания работает в полностью пассивном режиме. Дальше скорость пропеллера постепенно растет — до 600 Вт он все еще тих, до 750 Вт шум ниже среднего уровня, а до 850 Вт уже средний его уровень.

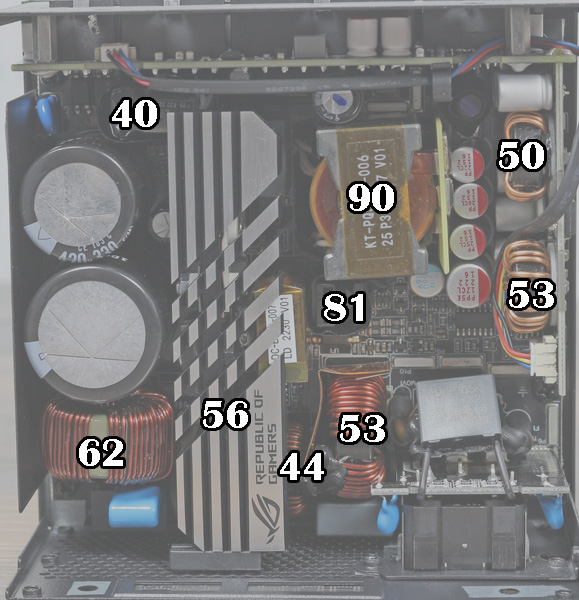

Согласно карте температуры, полученной после 10-минутной 850-ваттной нагрузки, главный трансформатор прогрелся до 90°C. Да и задняя стенка устройства была далеко не холодной – 58°C. Отметим, что для компактного SFX-L-блока такой нагрев внутренних узлов является сравнительно невысоким. Впрочем, для длительной безотказной работы данного устройства и более комфортных его акустических показателей было бы хорошо ограничиться 750-ваттной нагрузкой.
Посторонние шумы при работе блока питания
Как показала практика, на всем диапазоне номинальной мощности ASUS ROG LOKI SFX-L 850W Platinum не воспроизводит дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Учитывая пассивное охлаждение при небольших нагрузках, это очень важный фактор.
OverLOAD
Тест на перегрузку мы проводили до отметки 1020 Вт, что равняется +20% к номиналу. Значения напряжений при этом и дальше оставались в норме.
Практические испытания на реальной конфигурации
Для построения реальной компьютерной системы был задействован мощный 16-ядерный 32-поточный процессор AMD Ryzen 9 7950X без разгона. А в качестве видеоускорителя мы использовали Palit GeForce RTX 3090 GamingPro OC с TDP около 350 Вт.
Материнская плата |
MSI MAG B650 TOMAHAWK WIFI (AMD Socket AM5, Intel B650) |
Процессор |
AMD Ryzen 9 7950X (Socket AM5, 16/32 x 4,5 ГГц, 170 Вт TDP) |
Кулер |
be quiet! Pure Loop 240 мм |
Оперативная память |
2 x 16 ГБ DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32 |
Видеокарта |
Palit GeForce RTX 3090 GamingPro OC |
SSD |
Patriot P210, 2 ТБ |
Ваттметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Измерения проводились в двух режимах: "Простой" и "Максимальная нагрузка", которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. При тестировании общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.
В результате измерения питающего напряжения на выходных линиях были получены следующие значения:
Режим |
Величина, В |
Отклонение, % |
+12В |
||
Idle |
12,15 |
+1,3 |
Burn |
12,19 |
+1,6 |
+5В |
||
Idle |
5,08 |
+1,6 |
Burn |
5,12 |
+2,4 |
+3,3В |
||
Idle |
3,34 |
+1,2 |
Burn |
3,37 |
+2,1 |
Входное энергопотребление, Вт |
||
Idle |
73 |
|
Burn |
645 |
Конфигурация из свеженького 16-ядерщика в паре с предтоповой GeForce RTX 3090 вполне оказалась "по зубам" тестируемому блоку. В свою очередь запаса по мощности хватит для установки даже GeForce RTX 4090 или разгона процессора, если таковой понадобится.
При этом все основные напряжения показали себя с наилучшей стороны — до верхнего предела остается хороший запас, а о проседании речи и вовсе нет.
Энергопотребление в простое и выключенном состоянии компьютера
В дополнение ко всему вышеперечисленному, блок ASUS ROG LOKI SFX-L 850W Platinum порадует своего владельца очень низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (4 Вт).
Итоги
Несмотря на компактный формат SFX-L, блок питания ASUS ROG LOKI SFX-L 850W Platinum мало в чем отличается от ATX-моделей. Так, за охлаждение в нем отвечает 120-мм вентилятор стандартной толщины, а также на месте все необходимые кабели и разъемы, включая свежий 12VHPWR для питания видеокарт от NVIDIA. И, что немаловажно, в данном устройстве выдержан баланс акустического комфорта и нагрев внутренних узлов. Хотя самые лучшие показатели по обоим параметрам будут при нагрузке до 750 Вт. А это уровень системы с RTX 4090 и 16-ядерным CPU.
В остальном все, как и положено "платиновому" решению: высокий КПД сочетается с минимальным отклонением напряжений от их номиналов на всех линиях, небольшими пульсациями и отсутствием просадок. Вклад в такой результат внесла отличная "начинка" с японскими электролитами, большим количеством твердотельных конденсаторов и всеми необходимыми узлами, и защитами. Неудивительно, что изготовитель предоставляет на устройство 10-летнюю гарантию.
ASUS ROG LOKI SFX-L 850W Platinum выглядит достойным кандидатом на покупку в качестве источника питания для компактного и при этом мощного ПК. Вдобавок он порадует своего владельца бесшумной работой при нагрузке до 40%, подсветкой вентилятора и красивым дизайном, который впишется в любую систему.
Достоинства:
- хороший уровень КПД (свыше 94%, 80 PLUS Platinum);
- большая нагрузочная способность линии +12В – до 70,8 А (850 Вт);
- при подключении к мощной конфигурации напряжения остаются в пределах нормы;
- хороший запас по мощности (свыше +20% к номиналу);
- наличие всех видов защит;
- раздельная система стабилизации питания;
- возможность работы в широком диапазоне сетевого напряжения;
- использование японских электролитических высокотемпературных конденсаторов;
- низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
- полностью пассивное охлаждение при нагрузке до 340 Вт;
- полностью модульные кабели;
- вентилятор на основе двойного шарикоподшипника.
- наличие трех 6+2-контактных разъемов PCIe и одного PCIe 5.0 (12VHPWR) с возможностью передачи до 600 Вт мощности;
- подсветка вентилятора ASUS AURA Sync;
- 10 лет гарантии.
Автор: Олесь Пахолок
Выражаем благодарность компании ASUS за предоставленный для тестирования блок питания.
