Обзор блока питания ASUS ROG STRIX 650W GOLD: без компромиссов

Компания ASUS взяла хороший старт на рынке компьютерных блоков питания. Первые модели мощностью 1200 и 850 Вт порадовали не только «платиновым» КПД, но также отличными выходными показателями, низким нагревом внутренних элементов и дизайном.

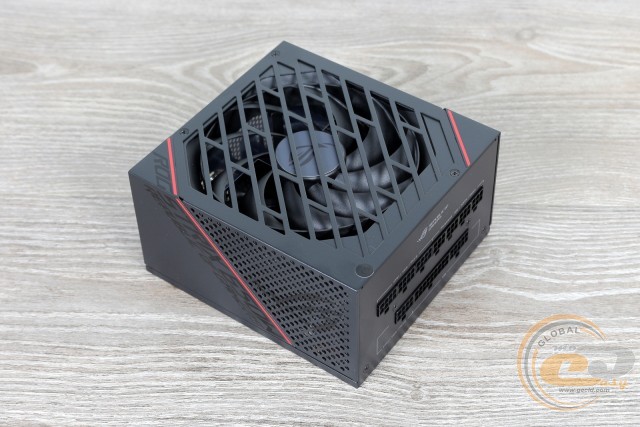

ASUS ROG STRIX 650W GOLD

Но завоевать весомую долю рынка только двумя дорогими источниками весьма непросто, и в ход пошли более доступные решения. Сегодня мы познакомимся с 650-ваттным блоком питания ASUS ROG STRIX 650W GOLD. Кроме него, в продаже появились версии мощностью 550 и 750 Вт, но особых отличий между ними не предвидится. Давайте посмотрим, чем именитая тайваньская компания может похвастать в сегменте «золотых» устройств.

Спецификация

Модель

ASUS ROG STRIX 650W GOLD

(ROG-STRIX-650G, RSSS03-650G1)

Тип

ATX12V

Максимальная мощность, Вт

650

Мощность по каналу +12В, Вт

648

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

54

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3,0

Входное напряжение, В

100 − 240

КПД, %

До 90

Сертифицирован 80PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

135 х 135 х 25

Тип подшипника вентилятора

Двойной шарикоподшипник (2 Ball Bearing)

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры (Д х Ш х В), мм

160 х 150 х 86

Вес, кг

1,75

Гарантия, лет

10

Сайт производителя

ASUS

Страница продукта

Упаковка и комплект поставки

Начнем с упаковки. Красивая красно-черная коробка обещает 10 лет гарантии, что было характерно также для старших решений. А это косвенно указывает на уверенность ASUS в высоком качестве своей продукции. Также здесь имеем перечень основных преимуществ, таблицу спецификации и список коннекторов.

ASUS ROG STRIX 650W GOLD

ASUS ROG STRIX 650W GOLD

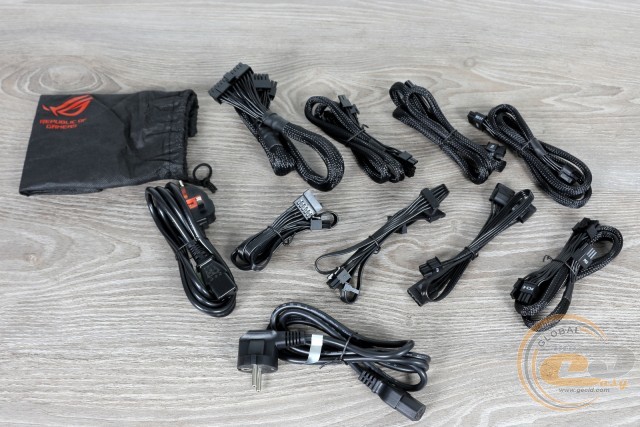

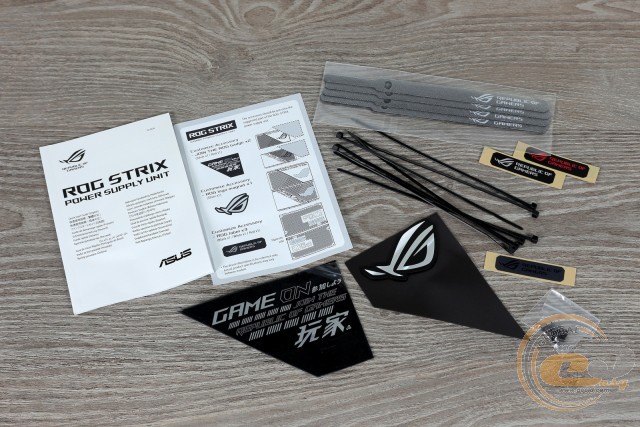

Комплектация пестрит как привычными элементами, так и обилием бонусов:

  • сетевой шнур питания;
  • подключаемые кабели;
  • мешочек для хранения неиспользуемых проводов;
  • винты для крепления БП внутри корпуса;
  • руководство пользователя;
  • многоразовые стяжки-липучки;
  • комплект одноразовых стяжек;
  • магнитный логотип ROG и набор наклеек.

Последних хватит, чтобы обклеить не только системник, но и холодильник со смартфоном.

Внешний вид

ASUS ROG STRIX 650W GOLD

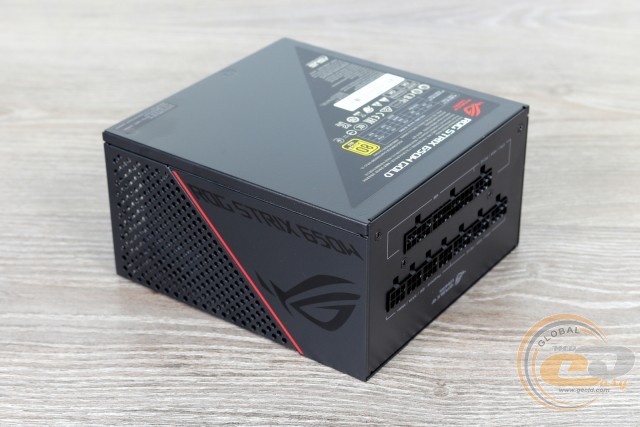

Хотя внешне ASUS ROG STRIX 650W выглядит поскромнее, чем старшие решения, он остается хорошо узнаваемым и все так же выделяется из черной массы.

ASUS ROG STRIX 650W GOLD

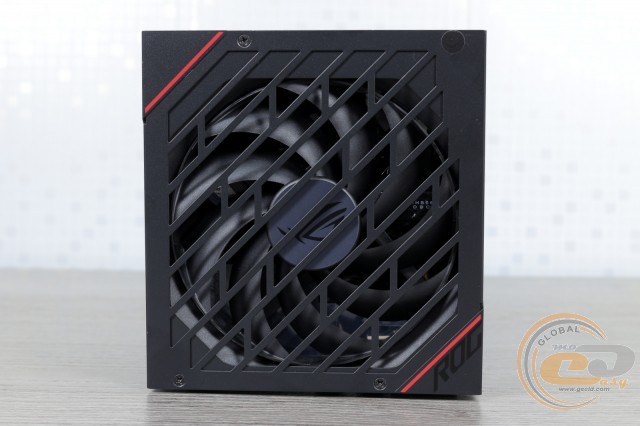

Изюминкой в его дизайне являются продолговатые отверстия над вентилятором, с выделенными уголками в той же плоскости. Сама же 135-мм вертушка получила более изогнутые лопасти и логотип линейки.

ASUS ROG STRIX 650W GOLD

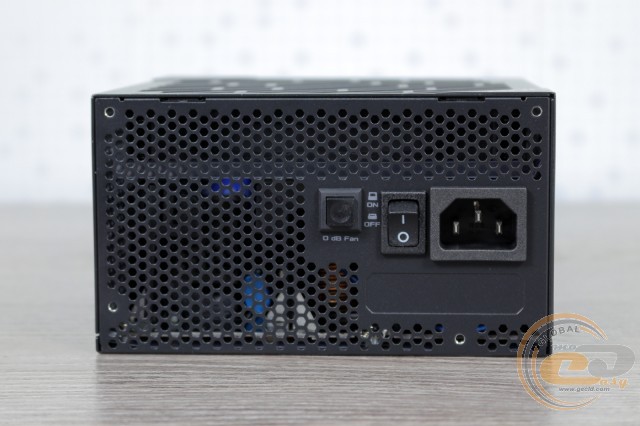

Более привычная тыльная сторона имеет отверстия в форме сот, выключатель и разъем питания – все это мы с вами уже видели десятки раз. А вот переключатель «0 dB Fan», перекочевавший со старших источников, порадует любителей пассивной работы системы охлаждения при невысоких нагрузках.

ASUS ROG STRIX 650W GOLD ASUS ROG STRIX 650W GOLD

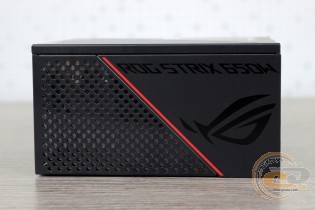

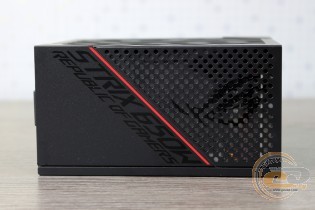

Помимо логотипов и надписей, боковины также ровно наполовину усеяны круглыми отверстиями. Но эффективность их работы под вопросом, поскольку за ними расположена прозрачная пластина, сдерживающая поступление свежего воздуха. Что же, хотя бы красиво.

ASUS ROG STRIX 650W GOLD

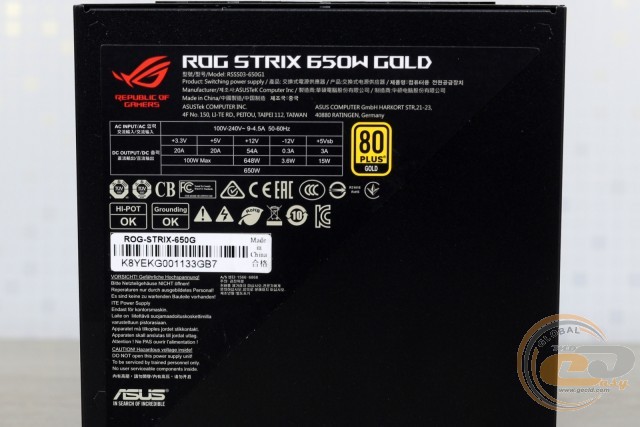

А вот и наклейка! Совершенно не удивляет наличие единственной линии +12В мощностью 648 Вт (99,7% от номинала), а также максимум 100 Вт для более мелких каналов +3,3В и +5В (по 20 А на каждый). Все-таки 80 PLUS Gold, как-никак.

ASUS ROG STRIX 650W GOLD

Все кабели у ASUS ROG-STRIX-650G являются съемными, что не повлияло на габариты устройства – имеем вполне привычные 160 х 150 х 86 мм.

Многожильные ATX, ATX12V и PCIe представлены наборами круглых проводов в нейлоновой оплетке, а периферийные кабели выполнены в виде более удобных в укладке шлейфов. Все они имеют привычный калибр 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2) и более чем достаточную длину.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

60

4+4-контактный ATX12V

2

100

два 6+2-контактных PCIe

2

65-80

четыре SATA

1

45-60-70-85

четыре SATA

1

40-55-70-85

три PATA

1

45-55-70

Основные коннекторы питания представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. Последние запитают даже Hi-End-системы на базе платформ AMD Socket TR4 и Intel Socket LGA2066. В наличии также четыре разъема PCIe в 6+2-контактном исполнении для подключения пары видеокарт. А для периферии в общей сложности имеем восемь SATA и три PATA на трех отдельных проводах.

ASUS ROG STRIX 650W GOLD

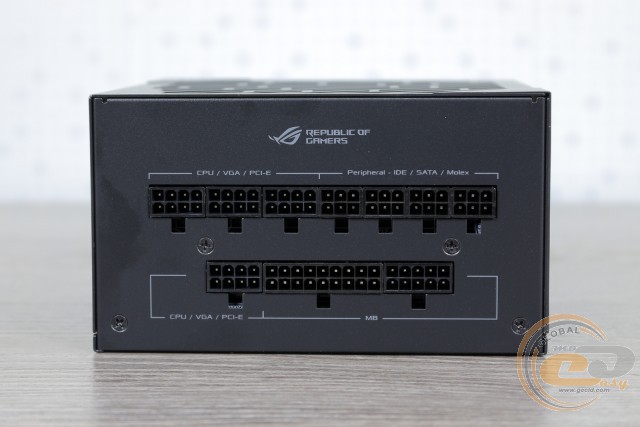

Все разъемы на корпусе подписаны и имеют разную форму контактов коннекторов, поэтому проблем с подключением быть не должно.

Внутреннее устройство

Заглянем под крышку ASUS ROG STRIX 650W? А здесь все не так просто.

ASUS ROG STRIX 650W GOLD

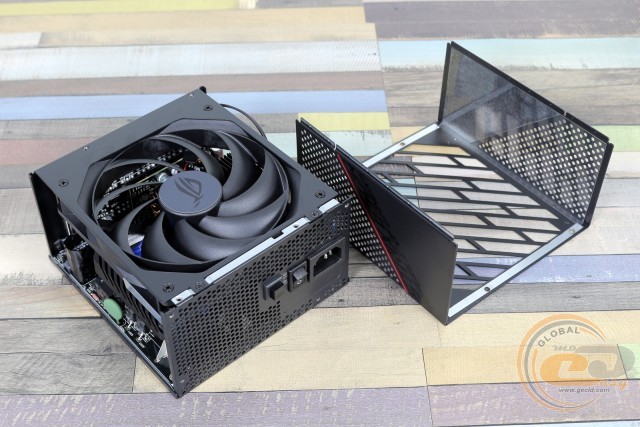

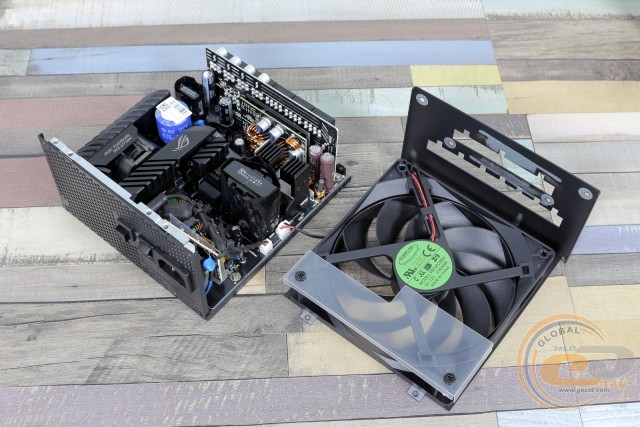

Если открутить четыре винта на верхней панели (один из них с гарантийной наклейкой), то ее можно снять вместе с боковинами. Но вентилятор прикручен к остальной части конструкции!

ASUS ROG STRIX 650W GOLD

Ну да ладно, крутим-вертим два винта в той же плоскости и четыре возле выходных коннекторов – и только теперь получаем доступ ко всем внутренностям источника. Начнем с вертушки.

ASUS ROG STRIX 650W GOLD

Модель Everflow FB14025BH мы видим впервые. Это 135-мм вентилятор на основе пары шарикоподшипников, обеспечивающих надлежащую его работу на протяжении всего срока эксплуатации. Энергопотребление составляет 7,2 Вт (12 В при 0,6 А), а диапазон частоты вращения в нашем случае оказался на уровне 790 – 1500 об/мин. Не обошлось и без прозрачной пластины для оптимизации потока воздуха.

Некоторой неординарности облику вентилятора придает кольцо, которое соединяет лопасти по внешнему контуру – Axial-tech Fan Design от ASUS налицо.

ASUS ROG STRIX 650W GOLD

Для пассивного охлаждения ASUS ROG STRIX 650W используются фирменные радиаторы, которые в очередной раз напоминают об известной линейке. С их помощью охлаждаются ключевые компоненты: диодные сборки, силовые элементы модуля APFC, первичной и вторичной цепи. В следующем разделе обязательно расскажем об уровне эффективности их работы, а пока исследуем схемотехнику.

ASUS ROG STRIX 650W GOLD

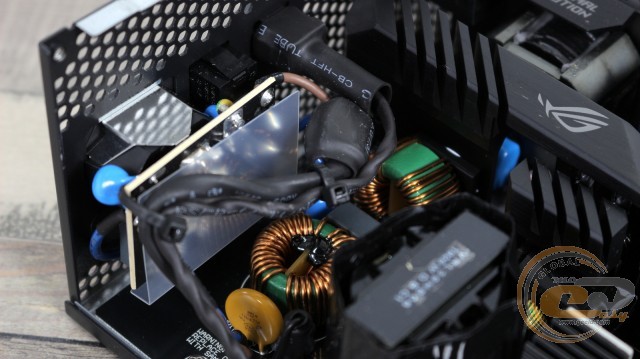

Входной электромагнитный фильтр набран в полном составе, необходимом для полноценной его работы. Имеем пару дросселей, два X- и четыре Y-конденсатора (половина которых распаяна на плате возле входного разъема), предохранитель и варистор.

ASUS ROG STRIX 650W GOLD

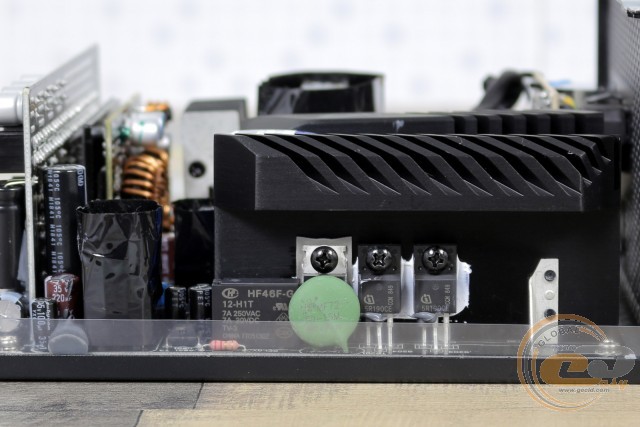

Пара диодных сборок приютилась с обеих сторон отдельного охладителя, который в самом деле не такой и большой – просто верхнюю его грань сделали длинной, чтобы было место для логотипа. Его размеры вполне достаточные для выполнения поставленной цели.

ASUS ROG STRIX 650W GOLD

Уже более габаритный элемент охлаждает составляющие узла APFC: парочку транзисторов от немецкой компании Infineon и диод. Ну а крупный дроссель сместился немножко вглубь платы, поближе к конденсатору.

ASUS ROG STRIX 650W GOLD

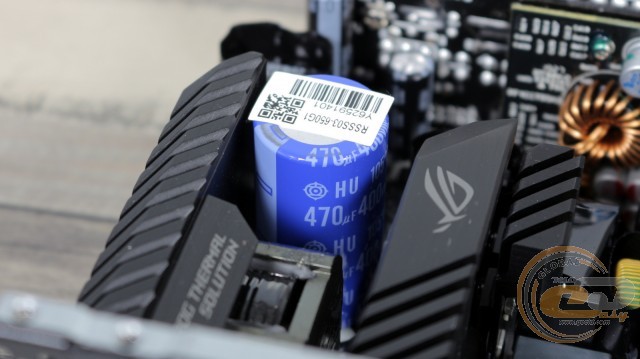

Кстати, о последнем. Он представлен высокотемпературным решением от известного японского бренда Hitachi емкостью 470 мкФ – вполне хороший показатель для 650-ваттника.

ASUS ROG STRIX 650W GOLD

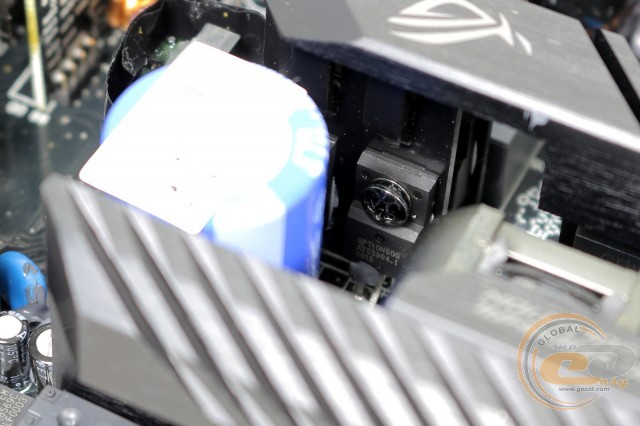

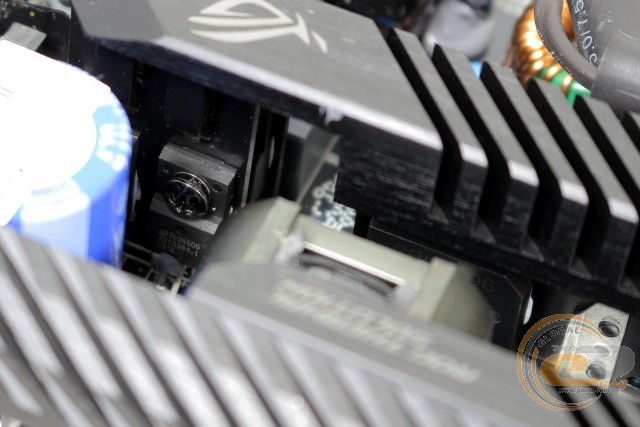

Два небольших радиатора приютили по паре транзисторов GPT10N50G первичной цепи питания. Согласно сведениям на упаковке, применяются элементы с низким сопротивлением перехода сток-исток (Rds), что должно позитивно отразиться на КПД и нагреве компонентов.
