Обзор ASUS ROG Thor 1200W Platinum III: блок питания с флагманским наполнением

Не так давно, в 2018 году, компания ASUS начала постепенно выходить на рынок блоков питания. Первой топовой «ласточкой» стало решение ASUS ROG THOR 1200W, а в 2023-м появилось второе поколение данных устройств.

Впрочем, не прошло и двух лет, как нам на тестирование попал флагман уже третьего поколения — блок питания ASUS ROG Thor 1200W Platinum III. Понятно, что ключевым новшеством стала поддержка современного стандарта ATX12V 3.1. Но это не единственное изменение, поэтому давайте поищем также и другие.

Спецификация

Модель	ASUS ROG Thor 1200W Platinum III
Тип	ATX12V 3.1 / EPS12V
Номинальная мощность, Вт	1200
Мощность канала +12В, Вт.	1200
Мощность линий +3,3В и +5В, Вт.	125
Количество линий +12В	1
Сила тока канала +3,3В, А	30
Сила тока канала +5В, А	25
Сила тока канала +12В, А	100
Сила тока канала -12В, А	0,3
Сила тока канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	100 – 240
Частота напряжения питания, Гц	50 – 60
Входной ток, А	7,5 – 15
КПД, %	≥94
Сертификация 80 PLUS	Platinum
Сертификация Lambda	A++
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	4 (6+2-контактные)
Разъем PCIe 5.1 (12V-2x6)	600 Вт
Модульный	да
Подсветка	ASUS AURA SYNC
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Двойные шарикоподшипники (Double Ball Bearing)
Защиты	SCP, OPP, OTP, OVP, OCP, UVP
Размеры (Д х Ш х В), мм	190 x 150 x 86 мм
Вес, кг	2,37
Гарантия, лет	10
Сайт производителя	ASUS ROG
Страница продукта	ASUS ROG Thor 1200W Platinum III

Упаковка и комплект поставки

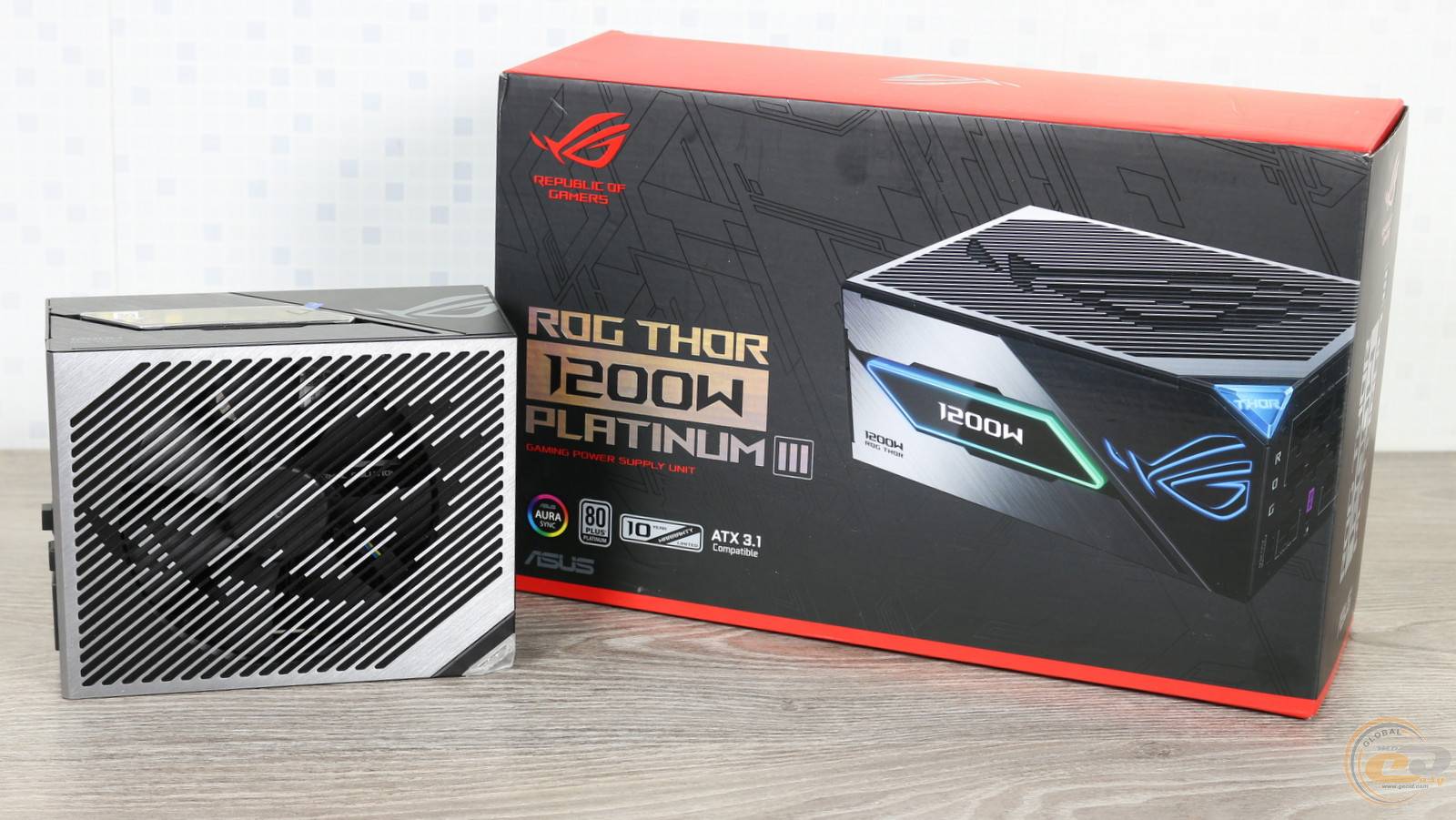

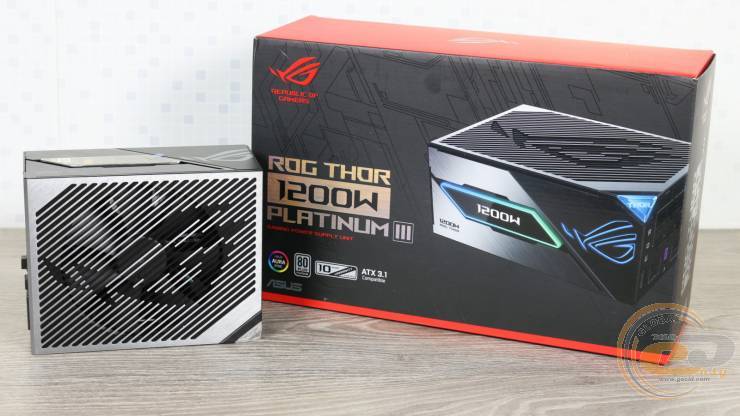

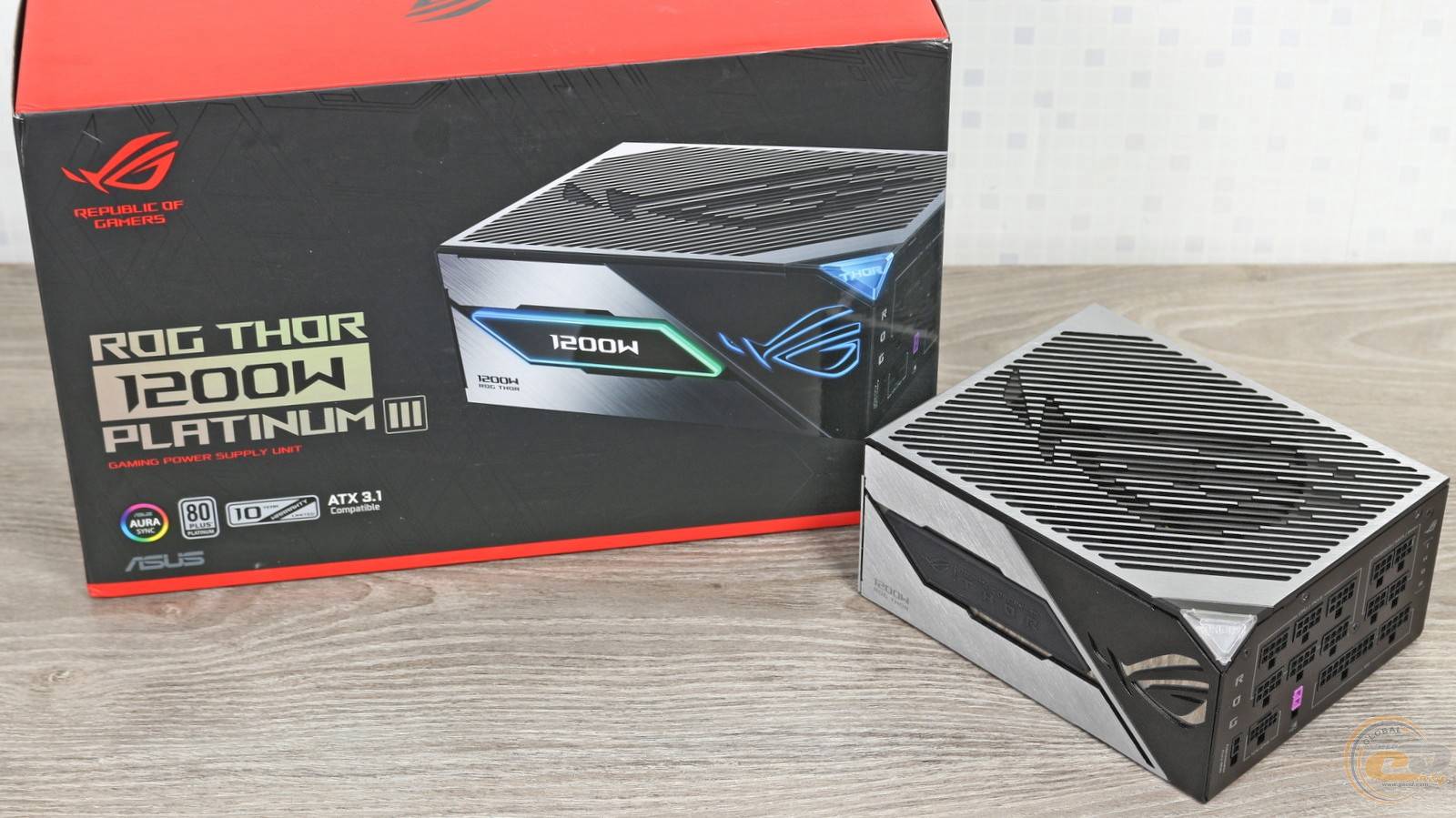

Фирменная упаковка показывает устройство во всей красе, а также описывает его отличия от более доступных моделей.

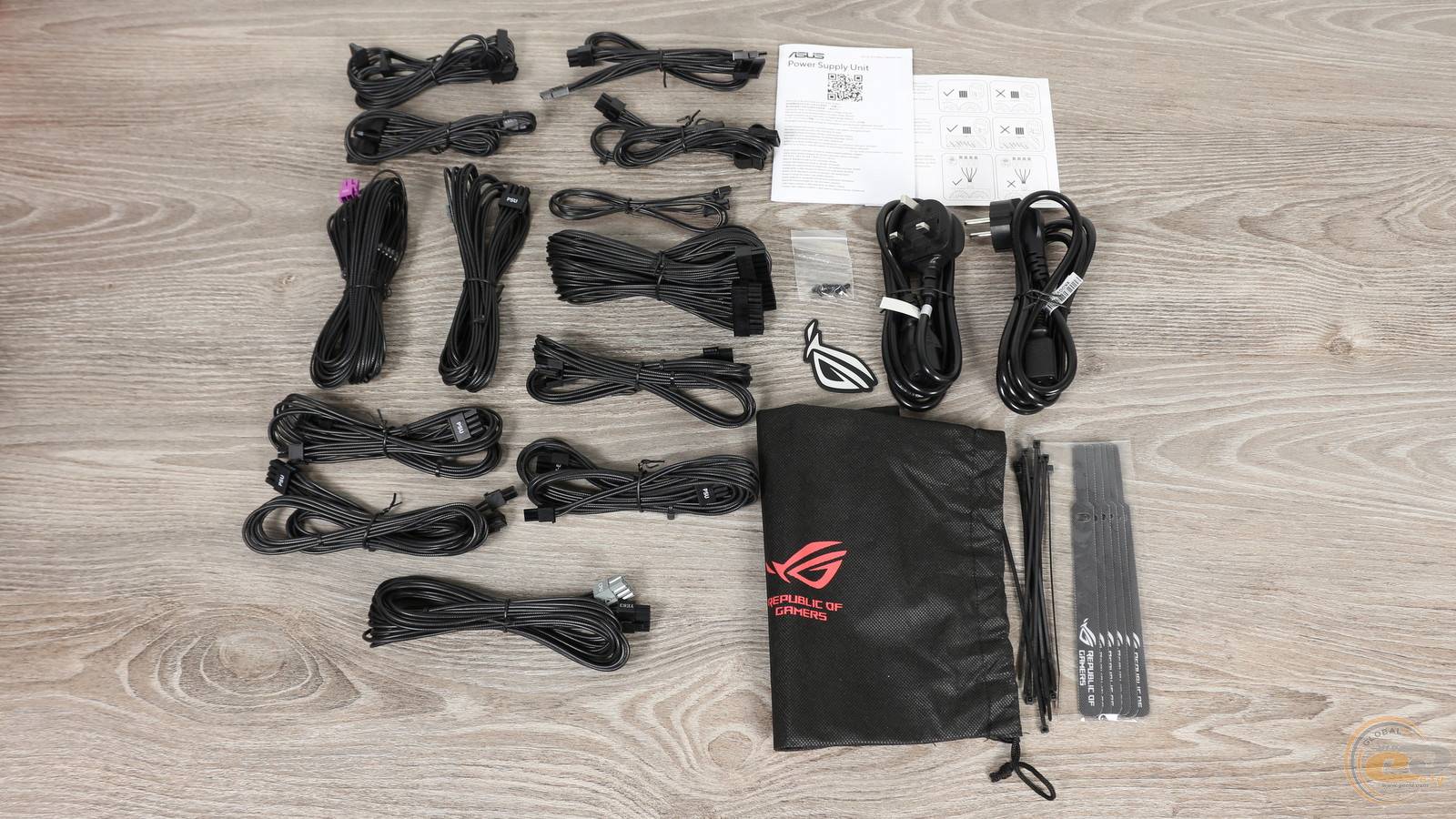

Комплектация ASUS ROG Thor 1200W Platinum III полностью соответствует его уровню. В нее вошли:

• кабели питания для разных типов розеток;
• модульные кабели;
• мешочек с фирменным логотипом для их хранения;
• многоразовые и одноразовые стяжки для проводов;
• крепежные винты;
• магнитный логотип ASUS ROG;
• бумажная документация.

Внешний вид

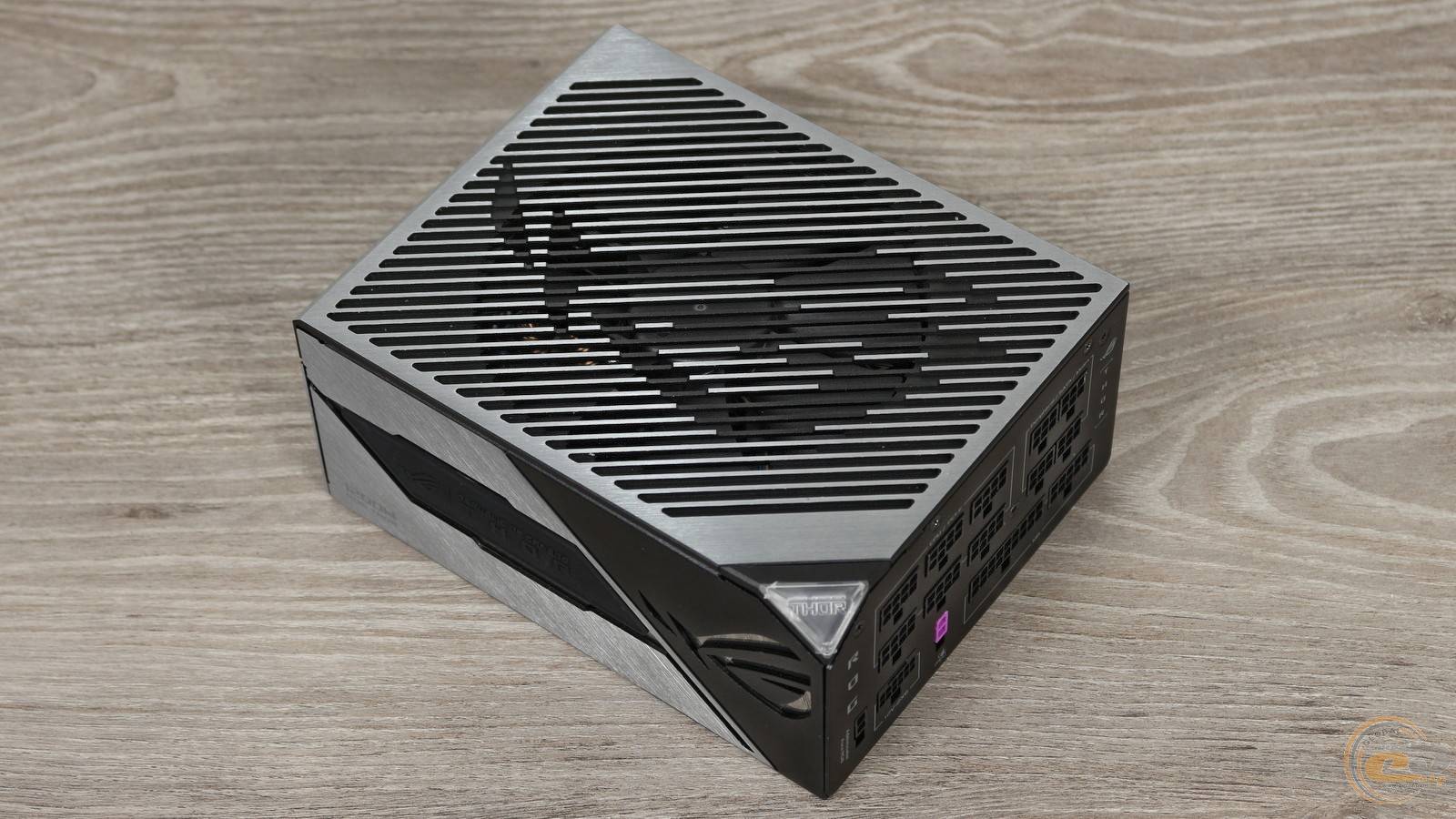

ASUS ROG Thor 1200W Platinum

ASUS ROG Thor 1000W Platinum III

ASUS ROG Thor 1200W Platinum III

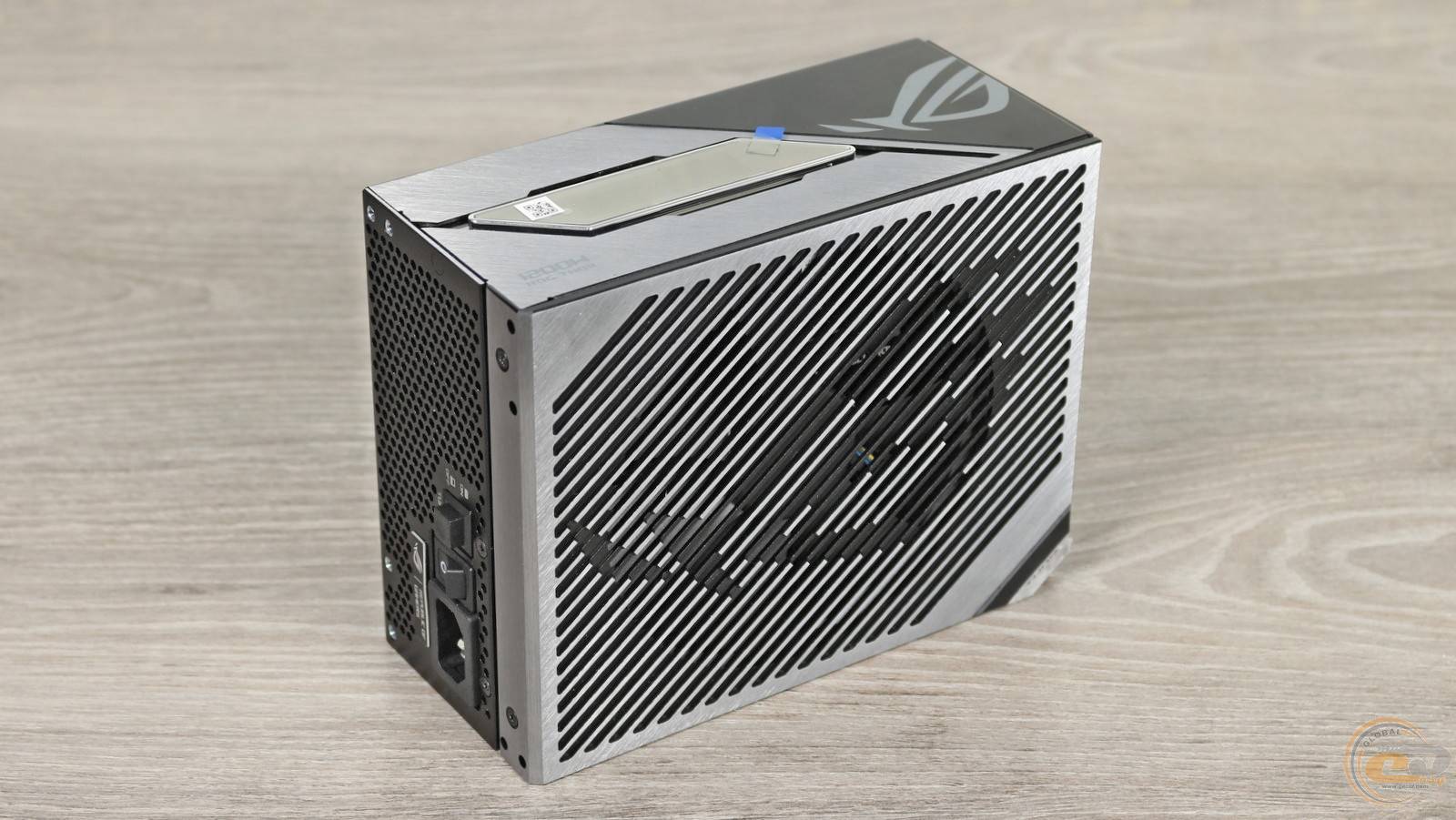

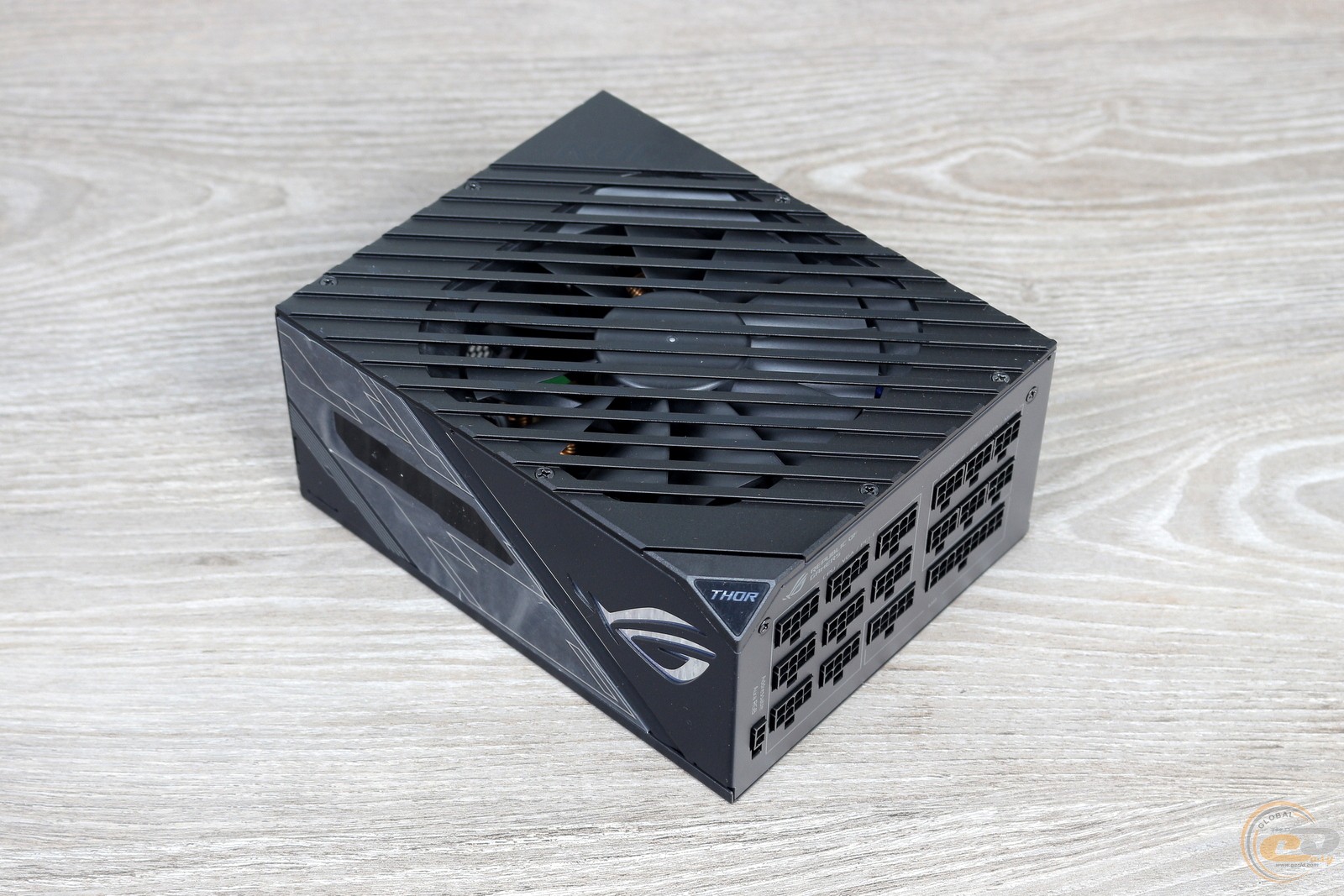

С одной стороны, устройства всех трех поколений получили общие черты во внешнем оформлении, в том числе и немалые размеры 190 x 150 x 86 мм. С другой же, дизайнеры позаботились о неповторимости каждого из них.

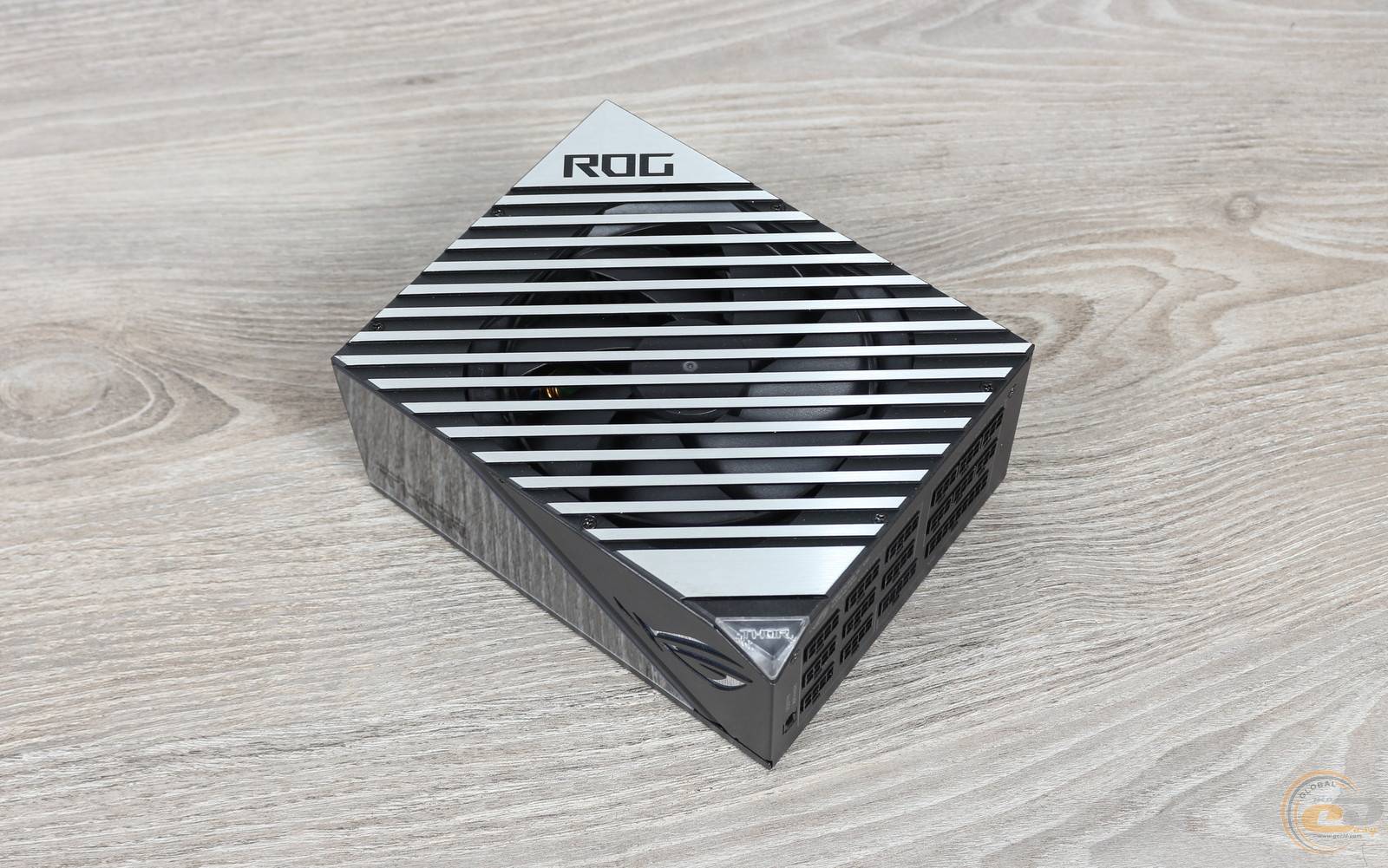

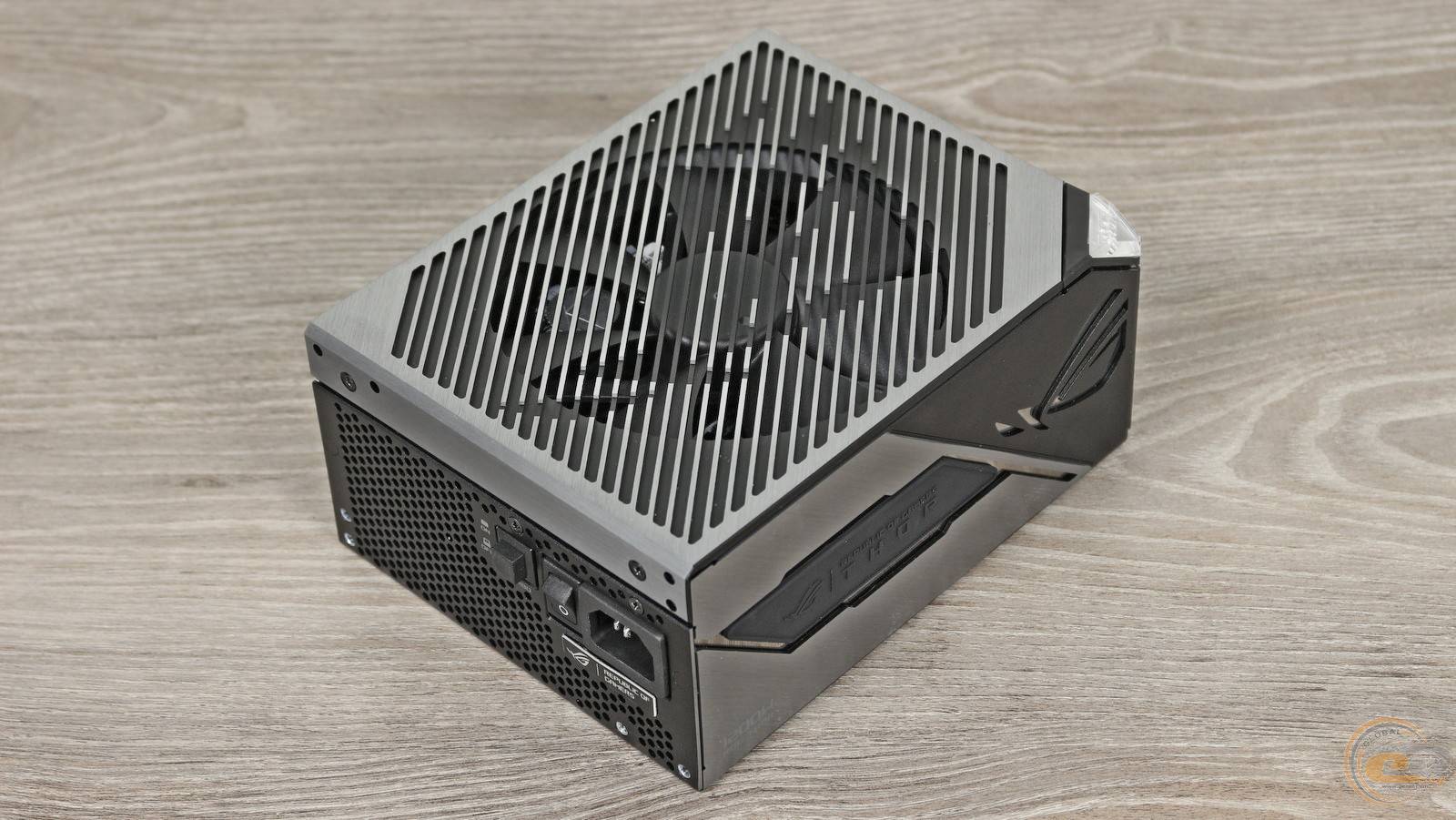

Над вентилятором новейшего решения теперь красуется фирменный глаз, а алюминиевый корпус получил еще больше неокрашенных элементов. Так что перепутать устройство с каким-либо другим блоком питания на рынке будет просто невозможно.

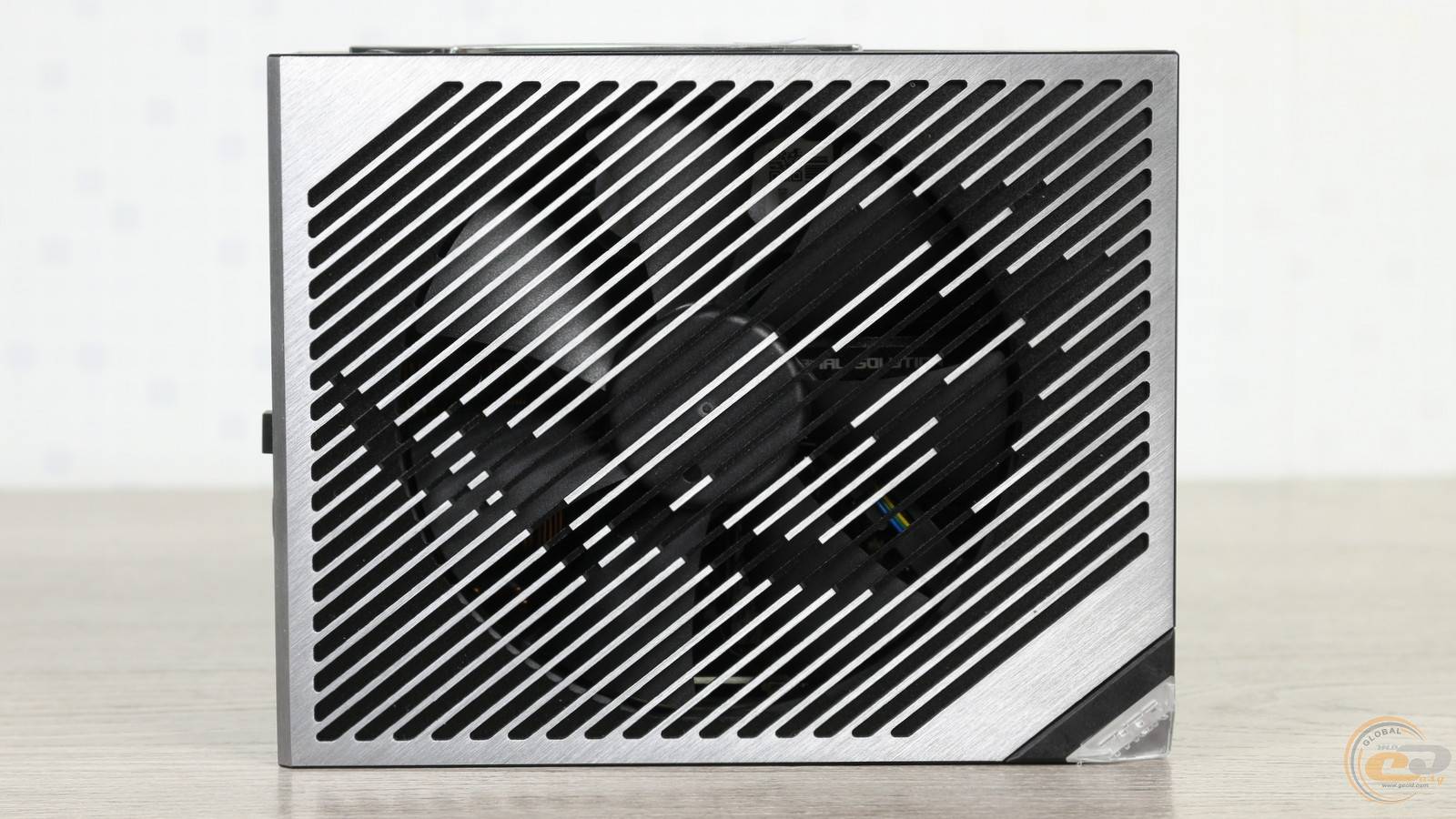

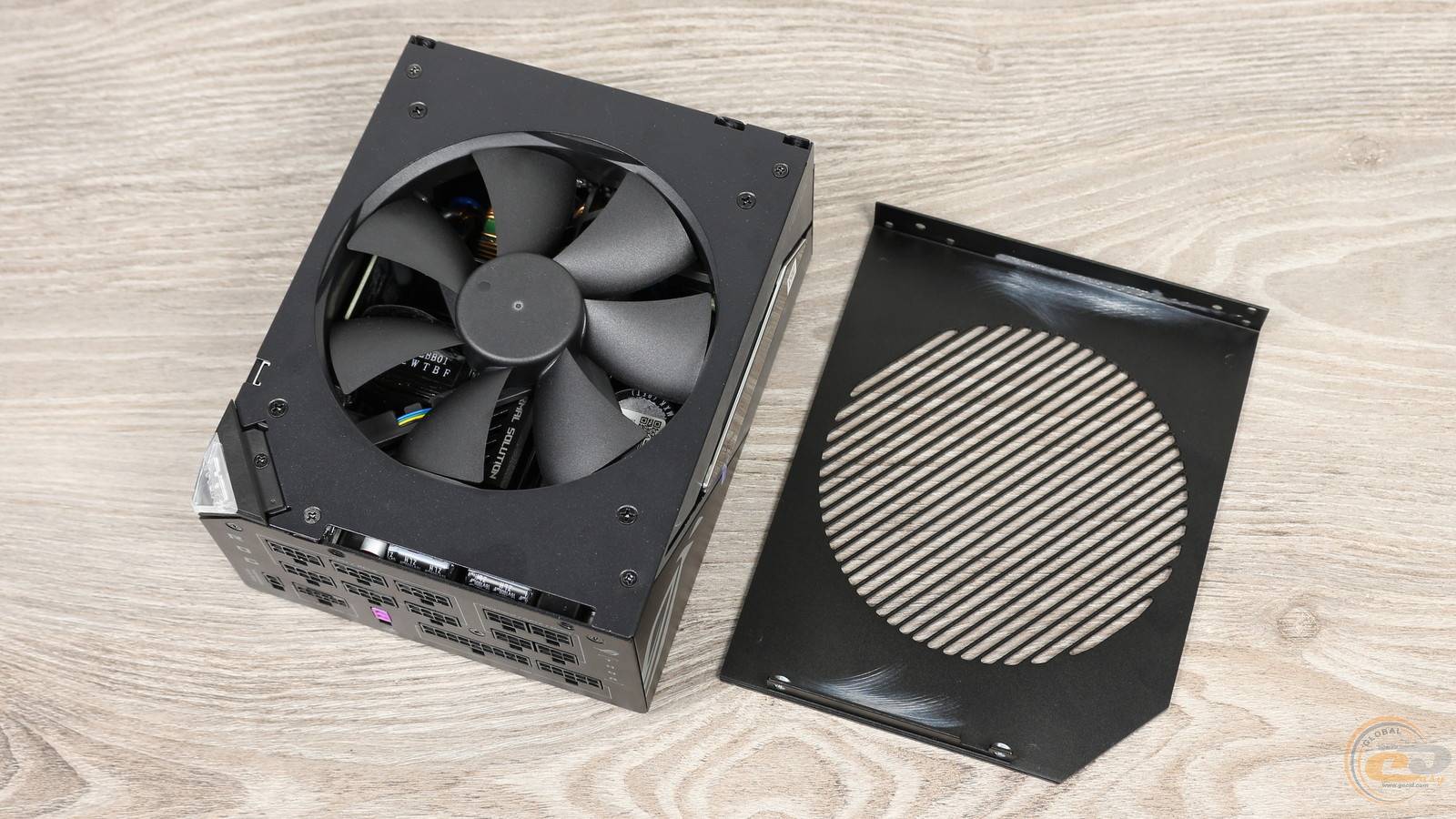

Под панелью из шлифованного металла скрывается 135-мм вентилятор. Если в предыдущих моделях лопасти пропеллера были объединены кольцом, то в данном случае изготовитель не применял технологию ASUS Axial-tech Fan Design.

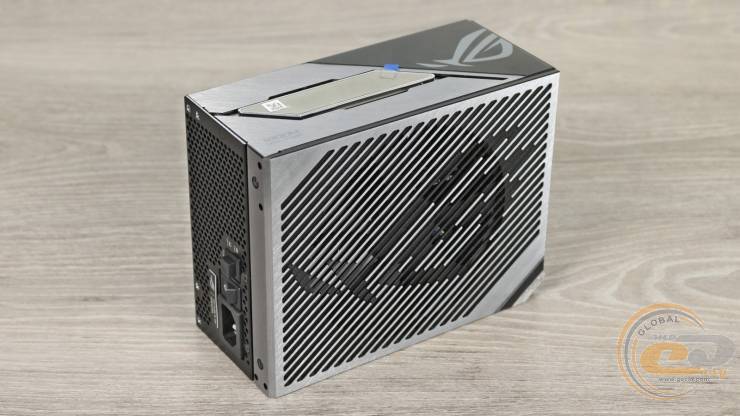

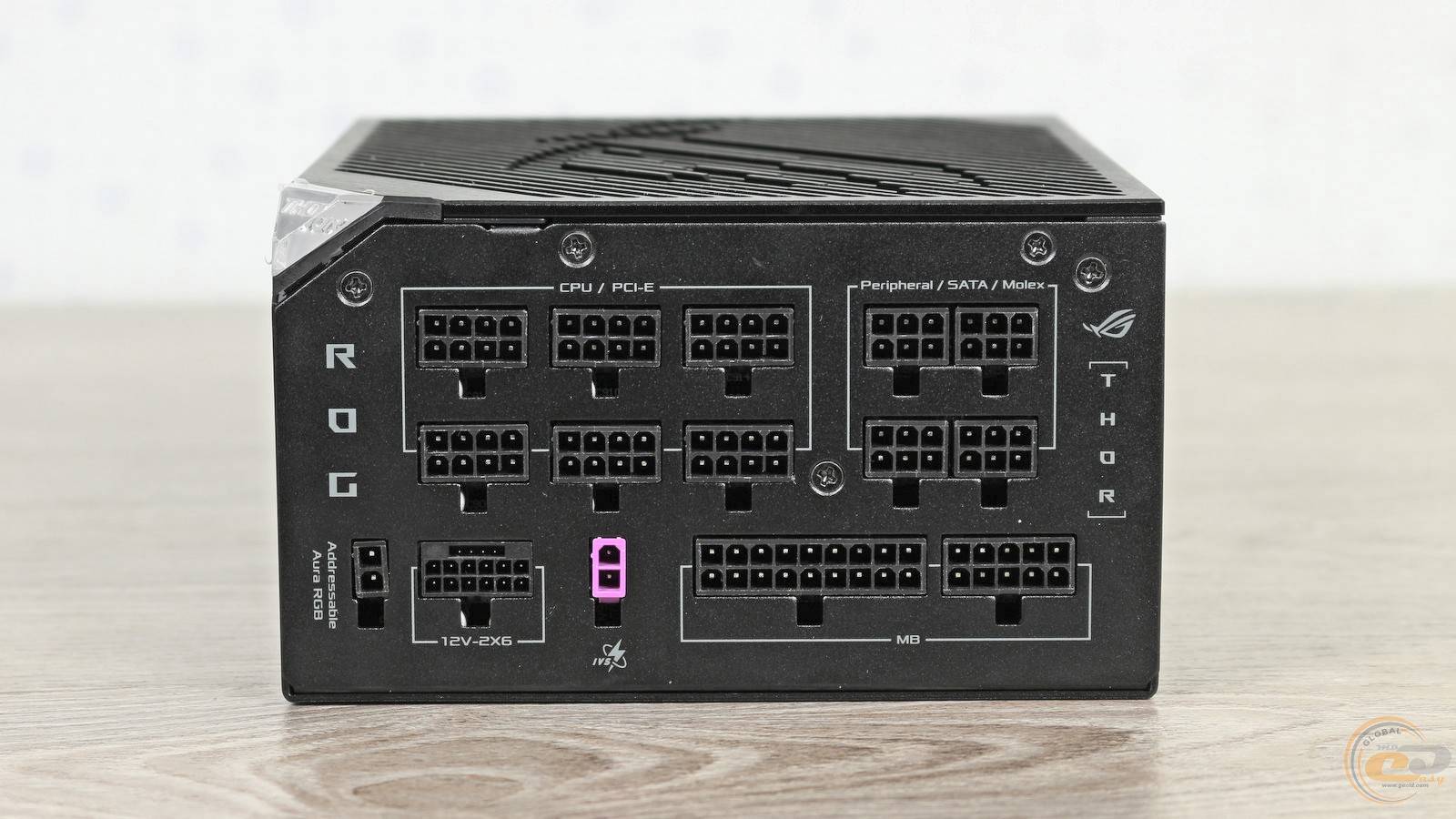

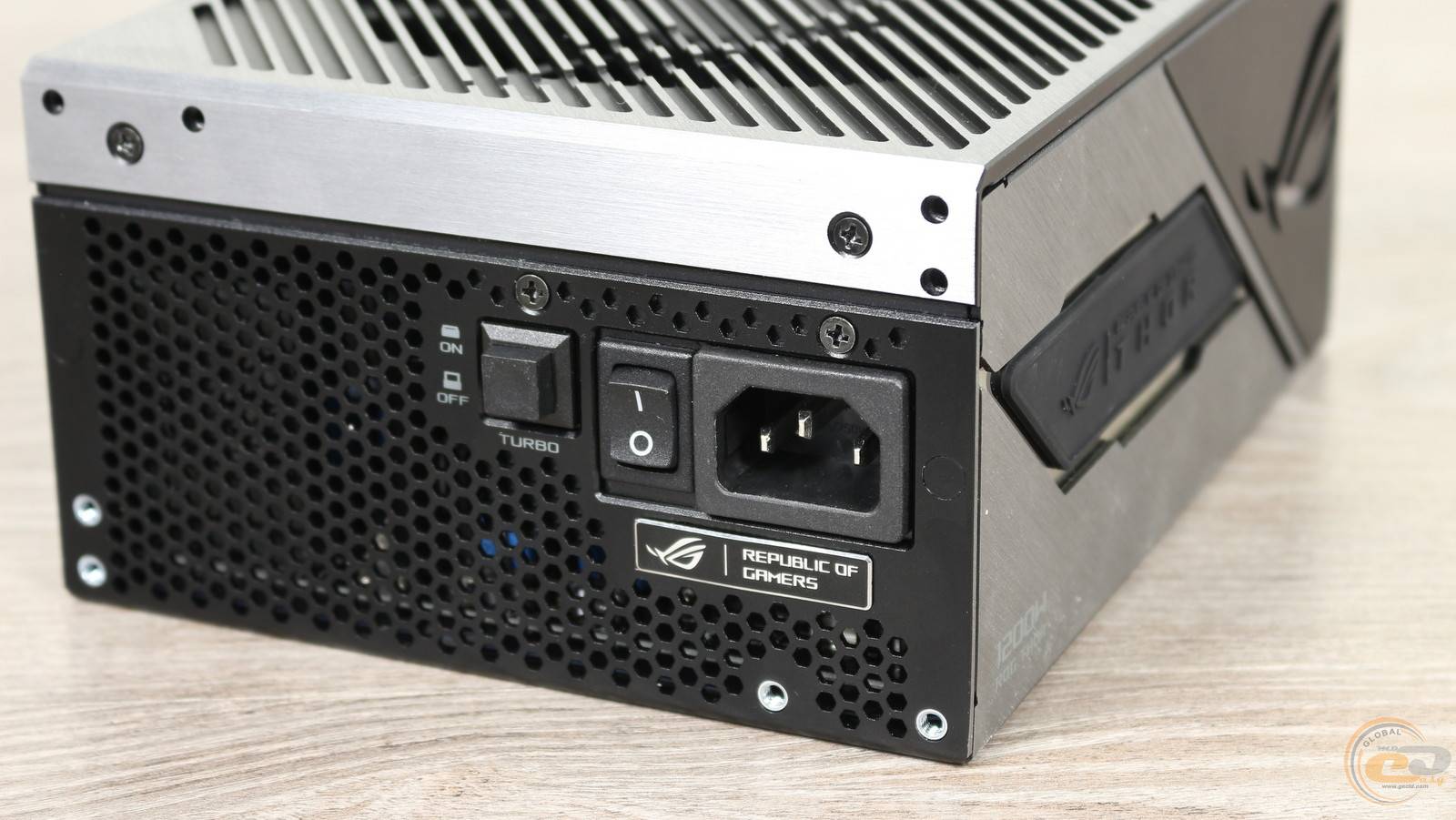

Благодаря тому, что панель над вертушкой частично заходит на тыльную часть блока питания, она имеет оригинальный вид со всех сторон. И все же набор разъемов и других элементов здесь вполне соответствует высококлассным решениям: разъем питания и выключатель дополнены логотипом и кнопкой для включения гибридного режима работы СО.

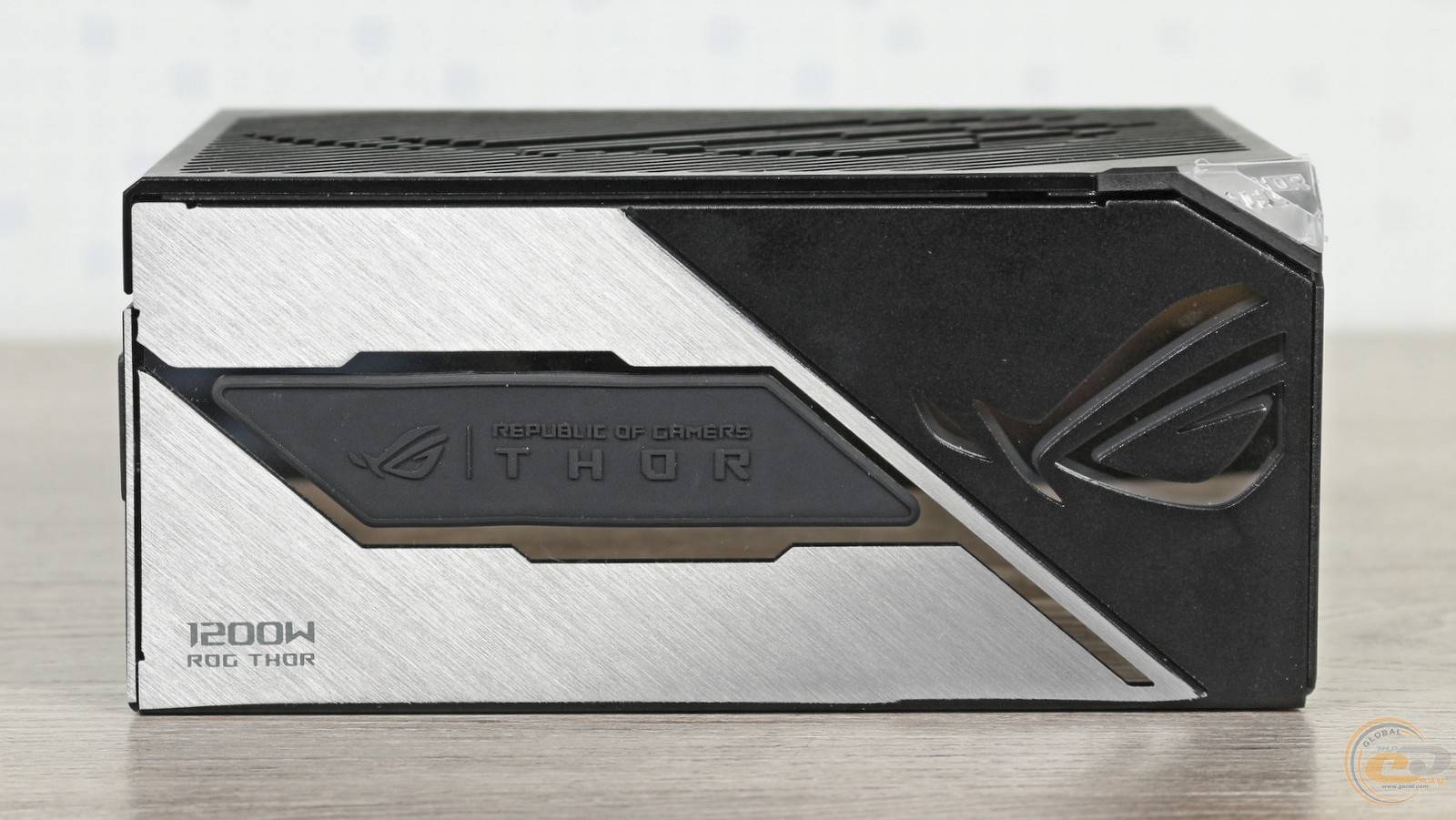

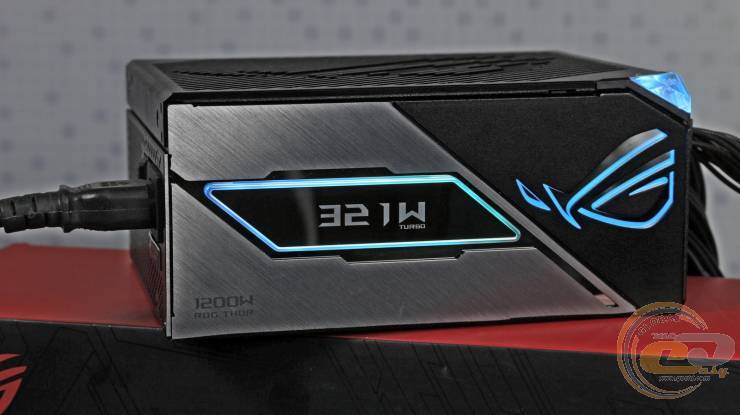

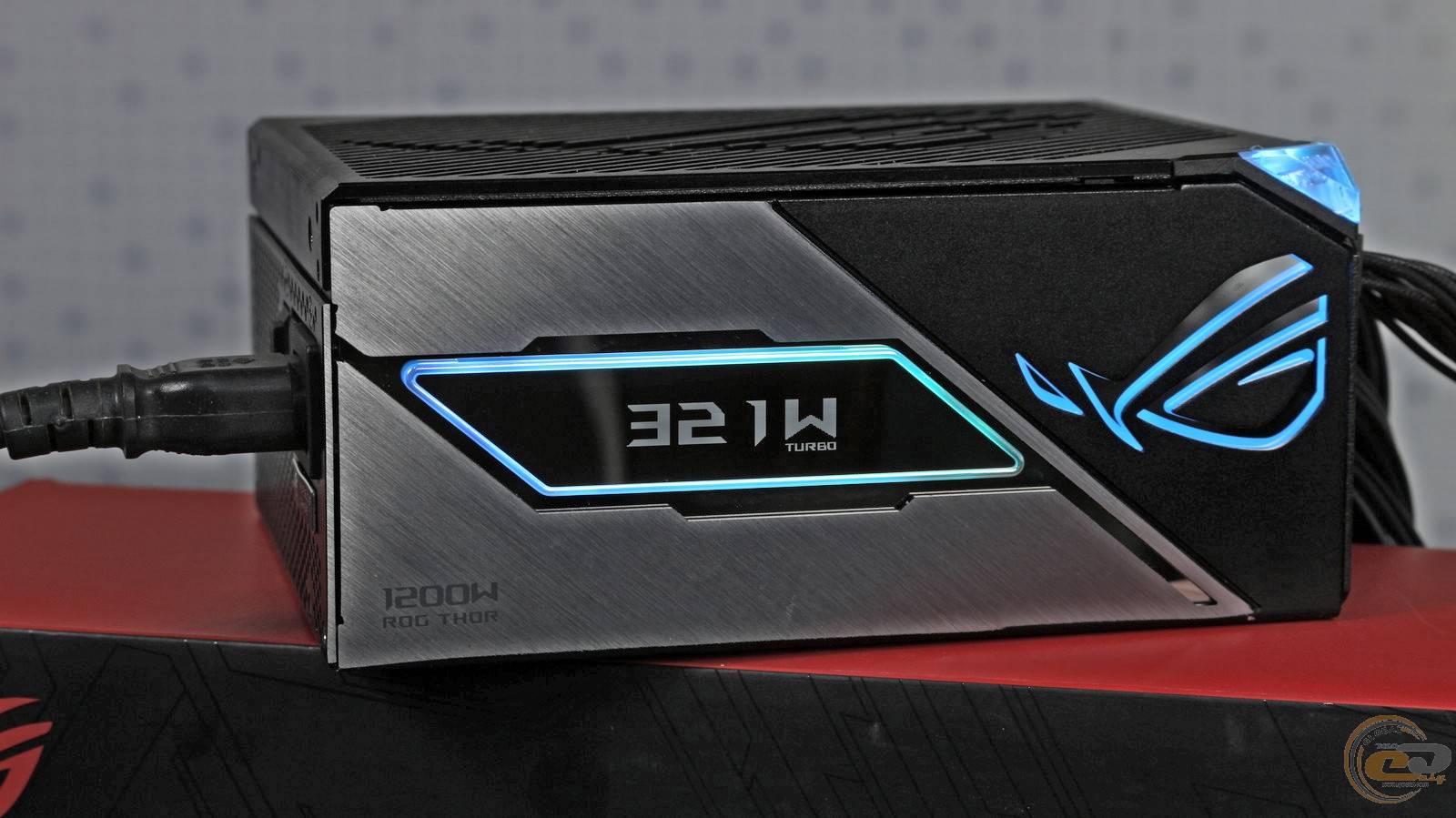

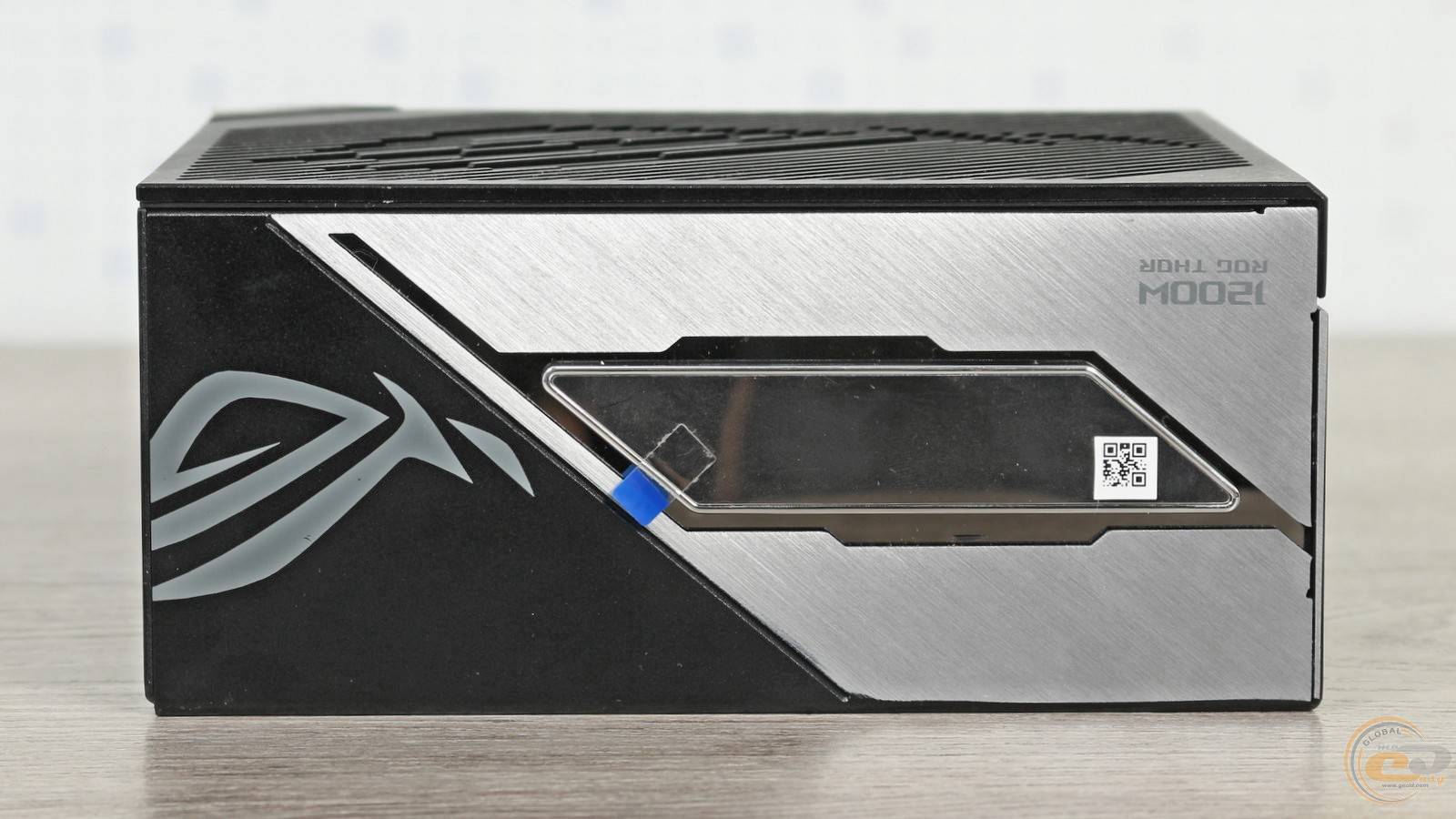

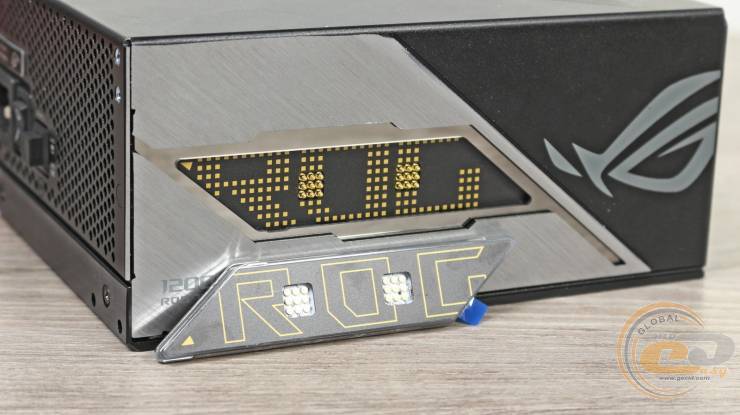

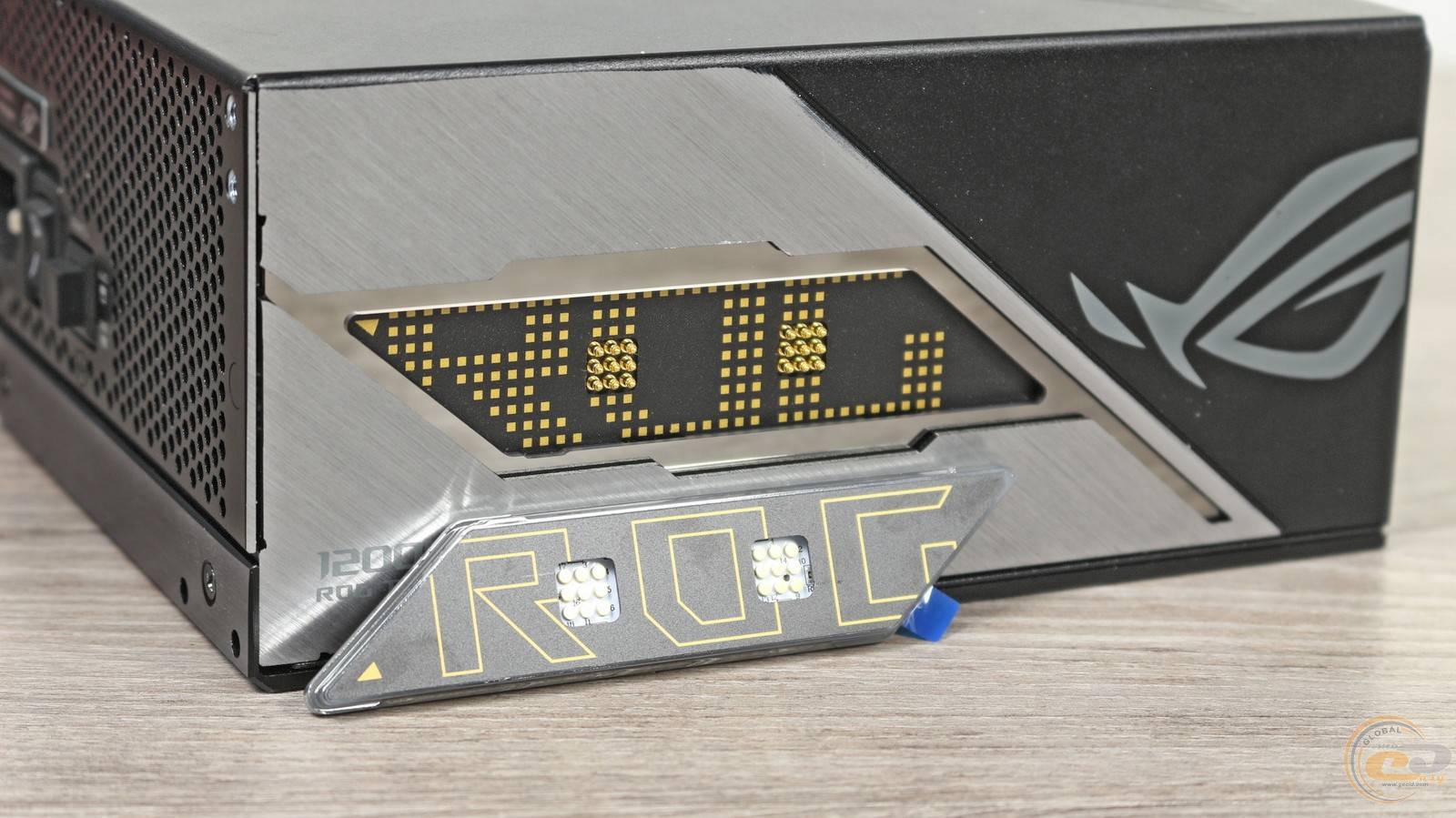

Боковые панели ASUS ROG Thor 1200W Platinum III получили достаточно схожее оформление. Впрочем, на одной из них пристроился OLED-дисплей с подсветкой окантовки и магнитным крепежем, в то время как другая дополнена резиновой заглушкой.

Кстати, данные элементы взаимозаменяемы, так что экран можно будет видеть при любой ориентации устройства.

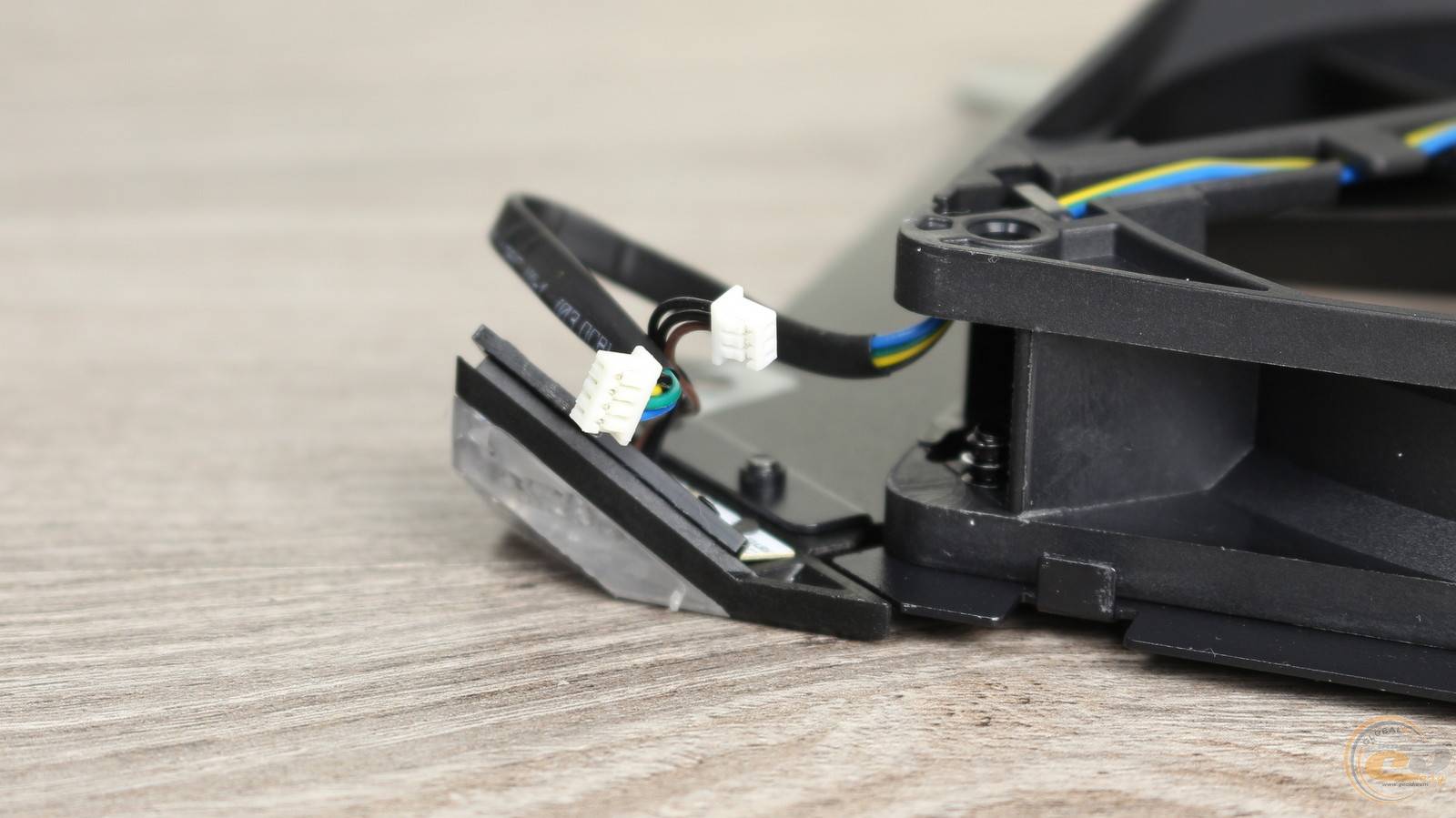

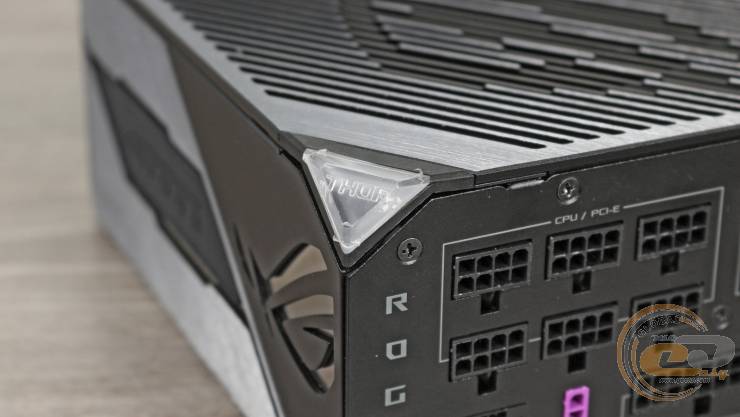

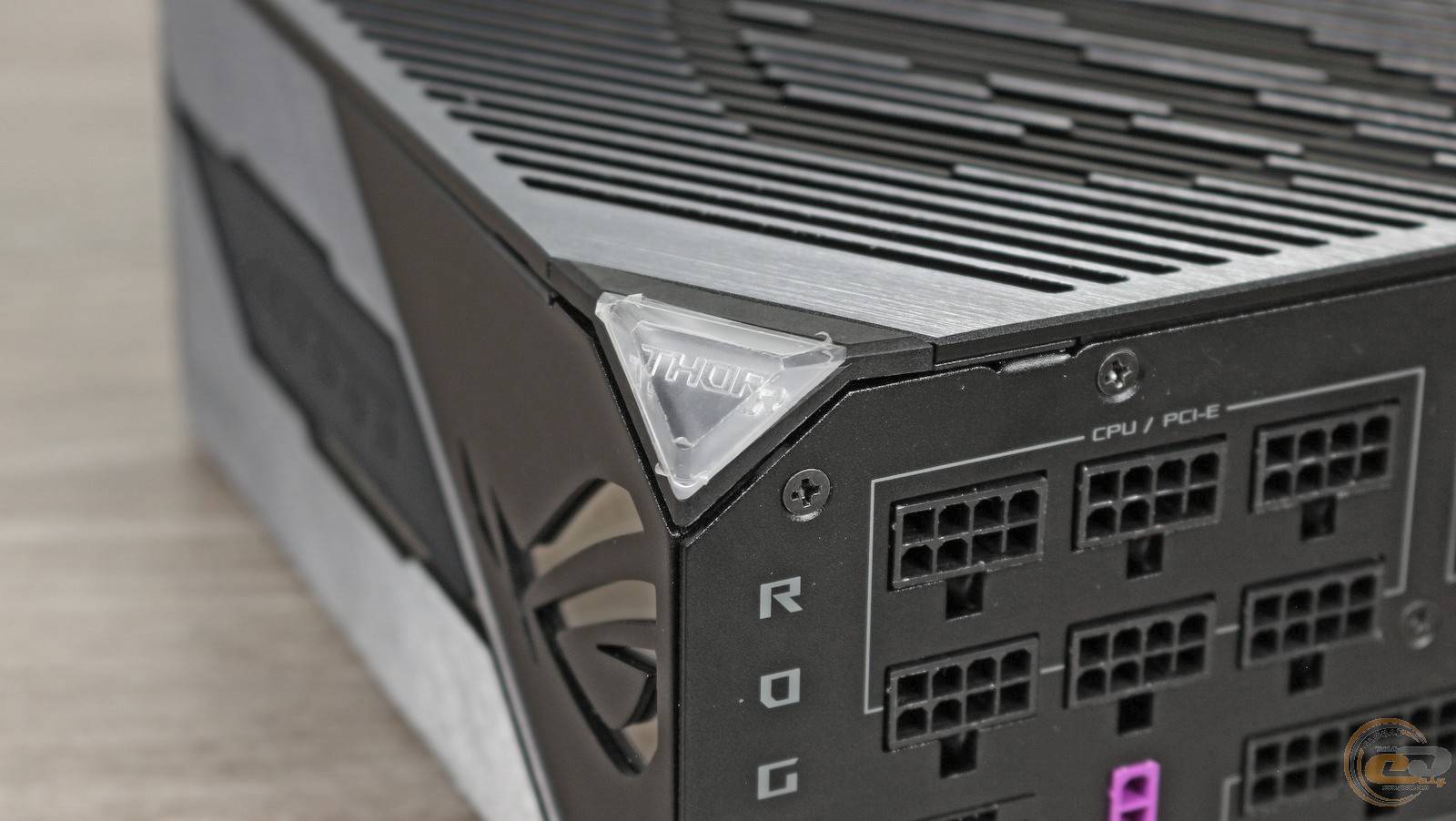

Также один из боковых логотипов оборудован подсветкой, как и треугольная пирамидка на одном из углов устройства.

Комплектный кабель позволяет синхронизировать свечение блока питания с материнской платой, если последняя также поддерживает технологию ASUS AURA Sync. А OLED-дисплей отображает текущее энергопотребление ПК в режиме реального времени.

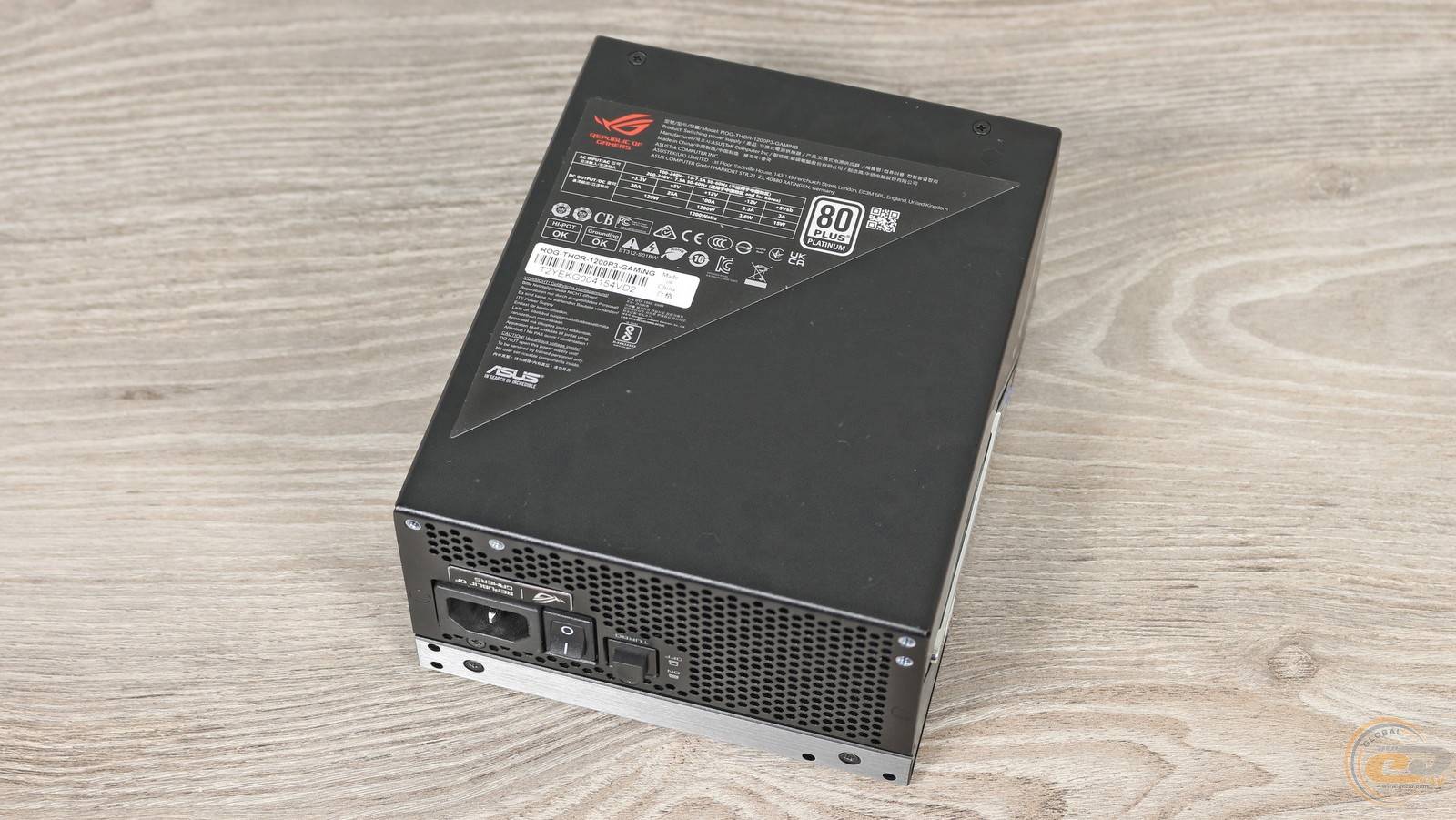

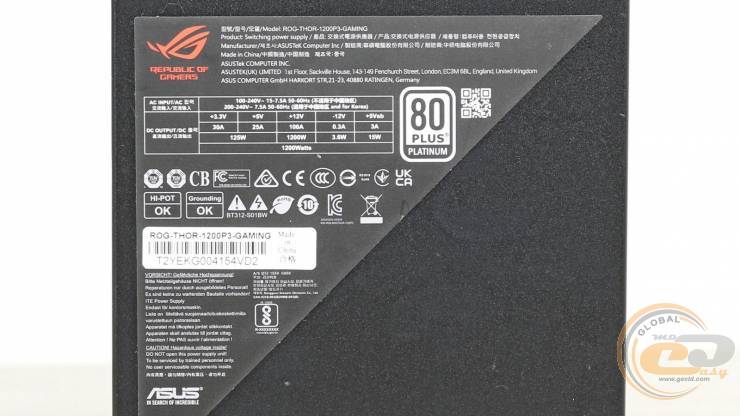

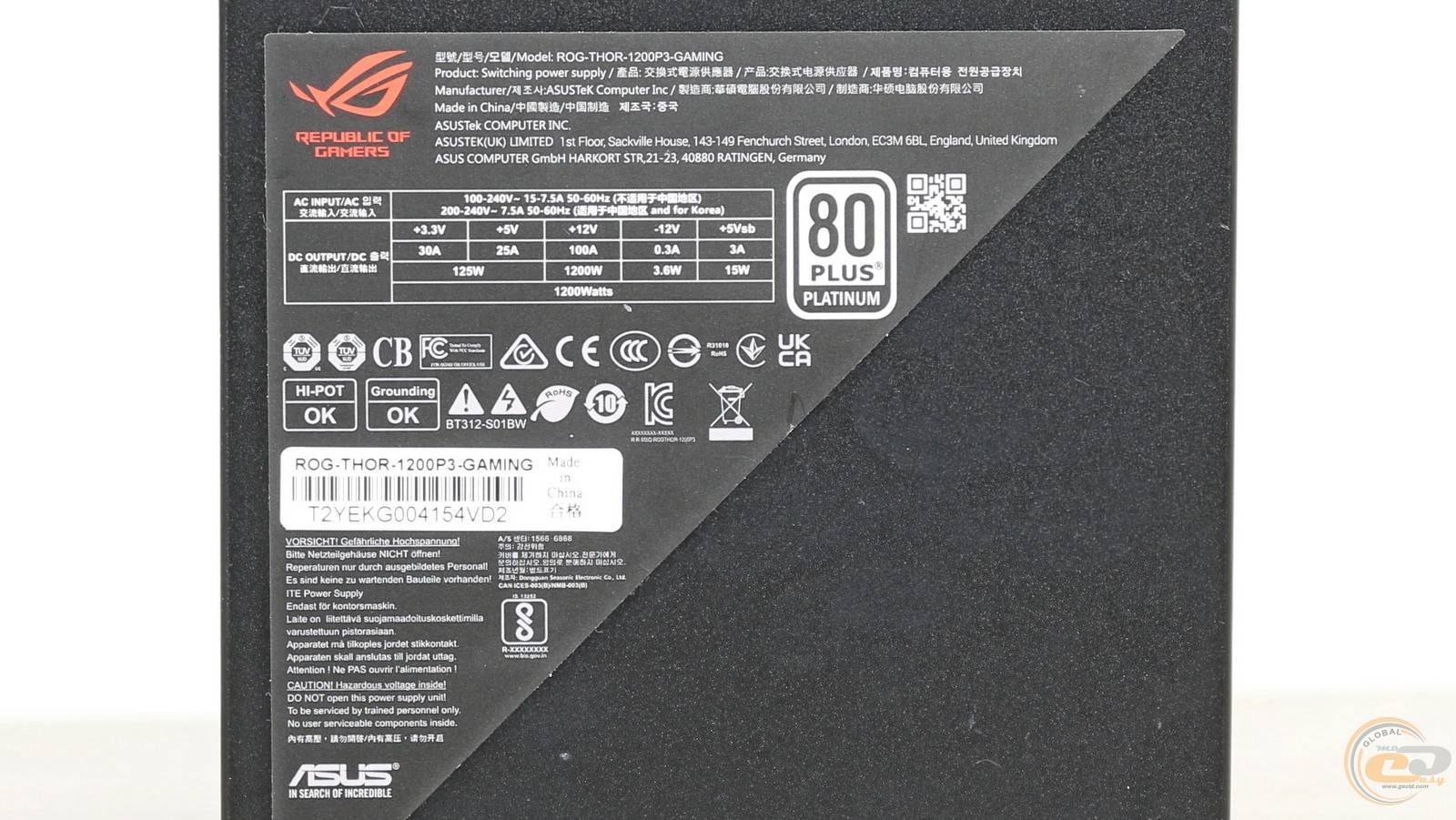

А что здесь напоминает другие даже более доступные устройства от ASUS, так это треугольная наклейка с электротехническими характеристиками устройства.

В их числе – использование одной линии +12В мощностью 1200 Вт, которая соответствует номинальной. В то же время суммарная мощность младших +3,3В и +5В составляет вполне достаточные 125 Вт или соответственно 30 и 25 А на канал.

А еще рядом расположена отметка о наличии сертификата энергоэффективности 80 PLUS Platinum для сетей с широким диапазоном напряжений – от 100 до 240 В.

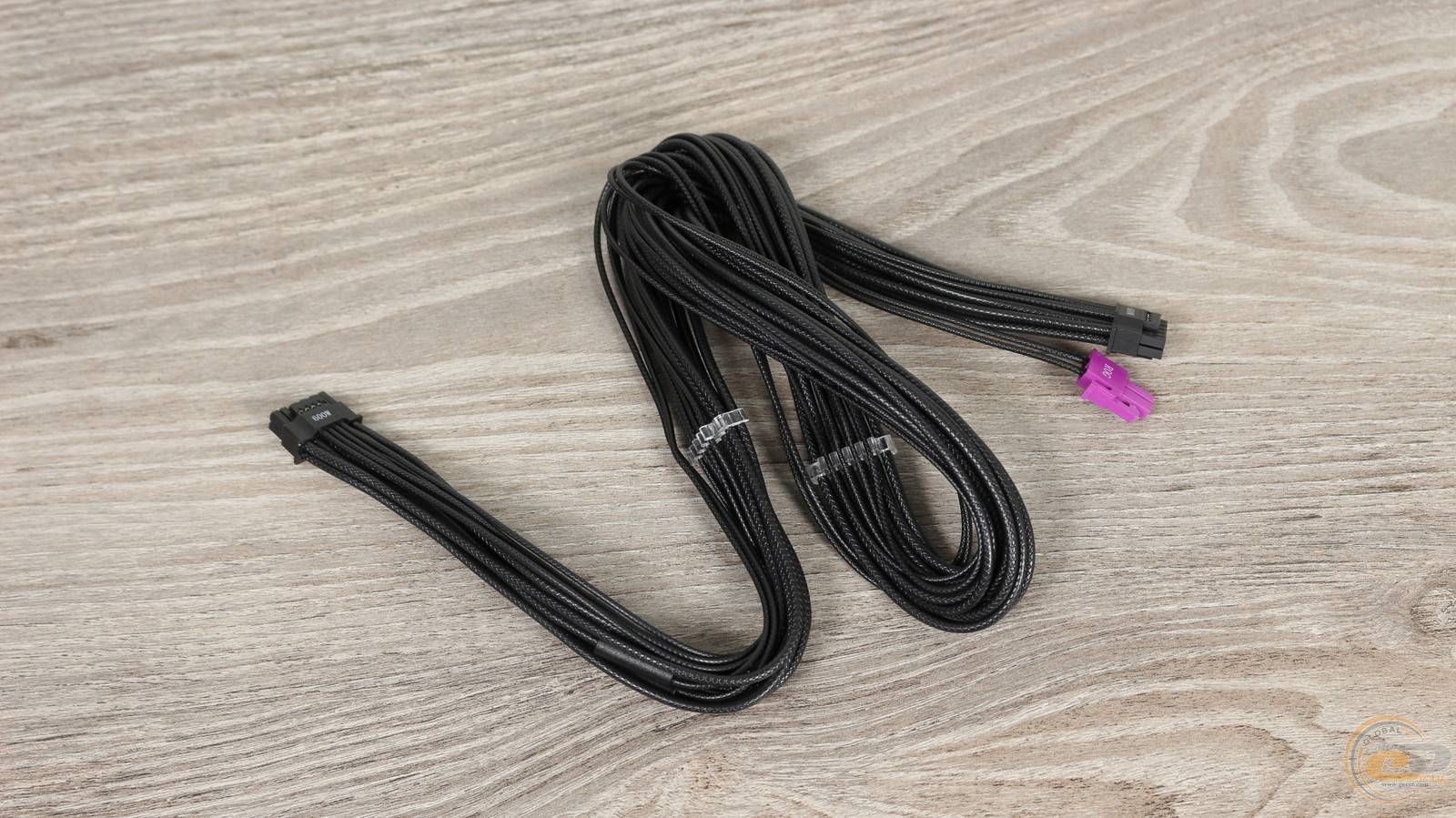

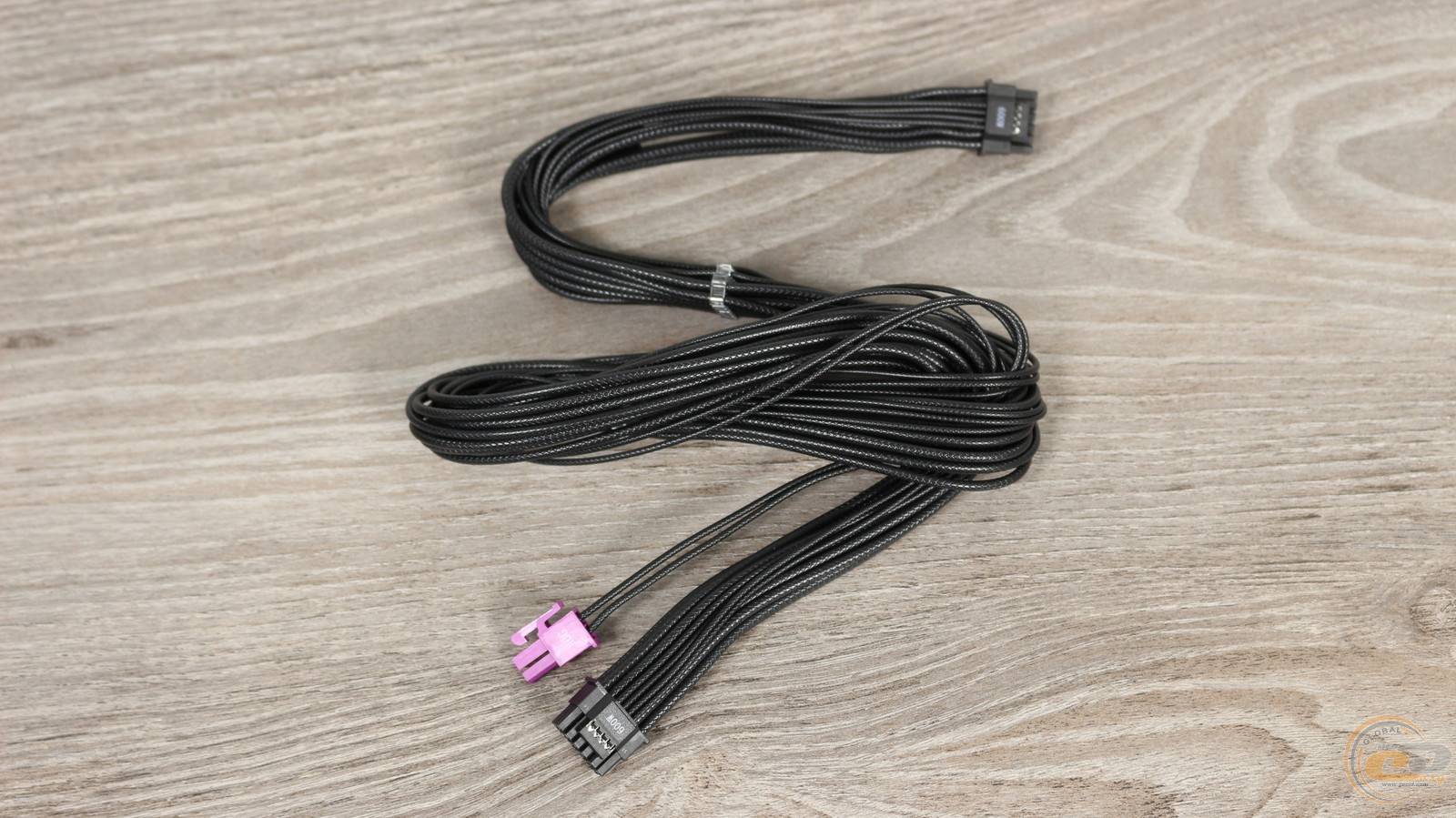

Все кабели ASUS ROG Thor 1200W Platinum III являются модульными и представлены круглыми проводами в нейлоновой обмотке. PCIe 5.1 вдобавок получил симпатичные пластиковые «гребешки», а главное – пару дополнительных разъемов для мониторинга напряжения GPU-First.

Полная конфигурация системы кабелей выглядит следующим образом:

Основные коннекторы питания ASUS ROG Thor 1200W Platinum III представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. Для подключения видеокарт имеется четыре разъема PCIe в 6+2-контактном исполнении и самый современный PCIe 5.1, он же 12V-2x6. Для периферии есть семь SATA и шесть PATA на четырех отдельных кабелях. И также присутствует длинный 3-контактный провод для активации адресной RGB-подсветки.

Такого количества коннекторов достаточно для сборки ПК с любой топовой видеокартой и большим набором дополнительных устройств. А для корректного подключения кабелей на корпусе блока питания есть соответствующие надписи.

Внутреннее строение

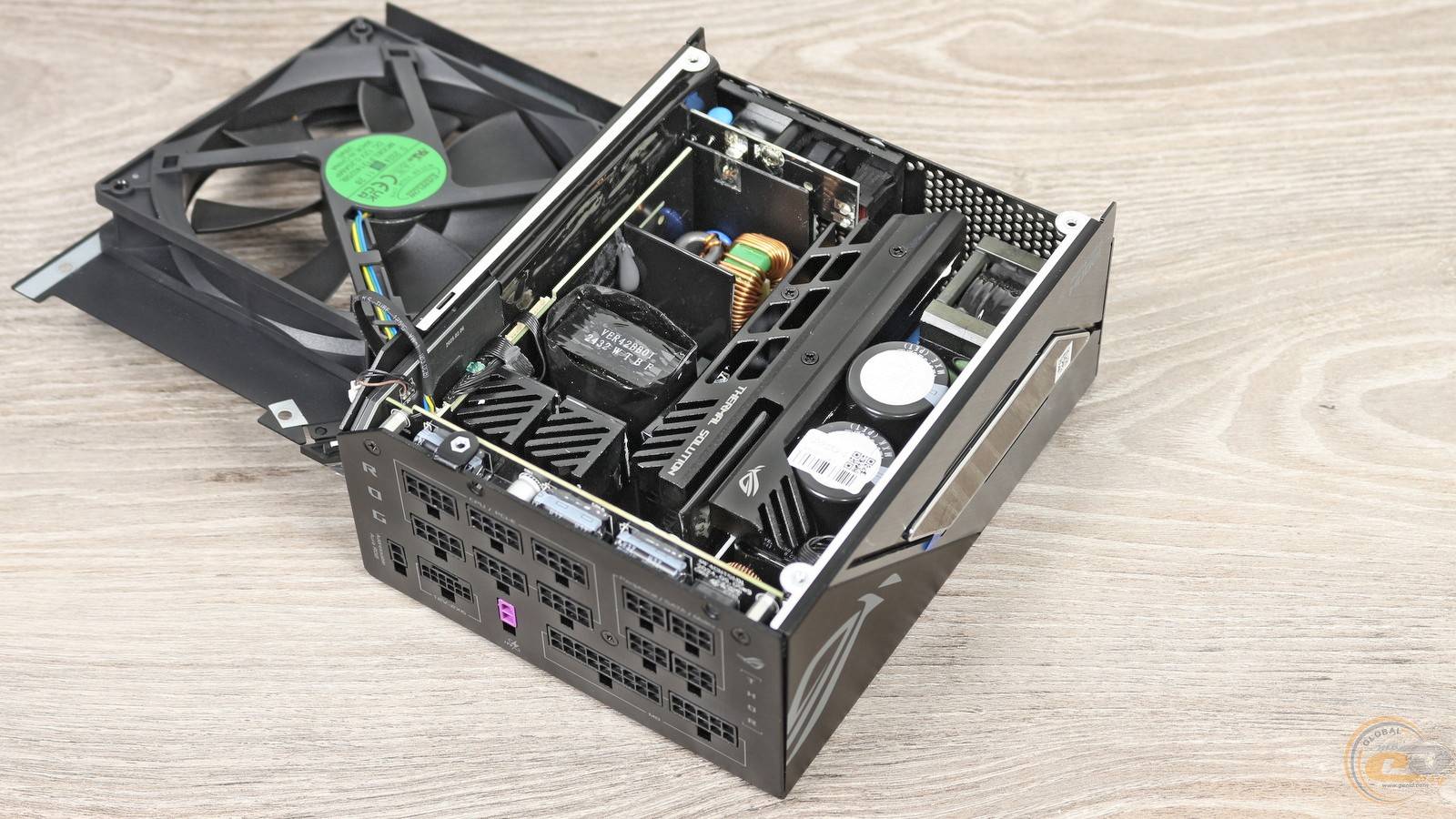

Что ж, с внешностью разобрались, на очереди внутреннее наполнение.

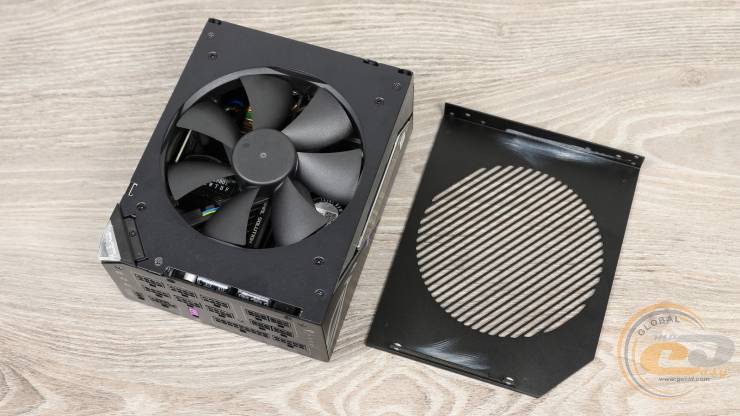

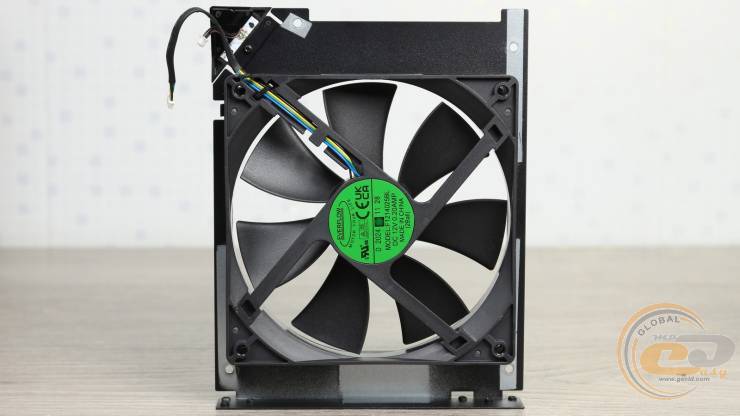

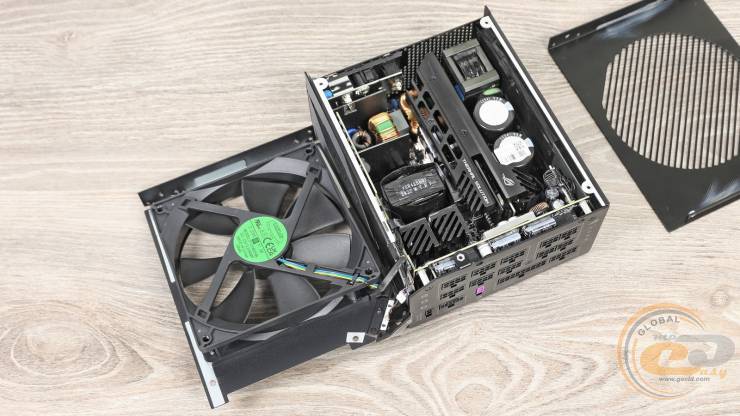

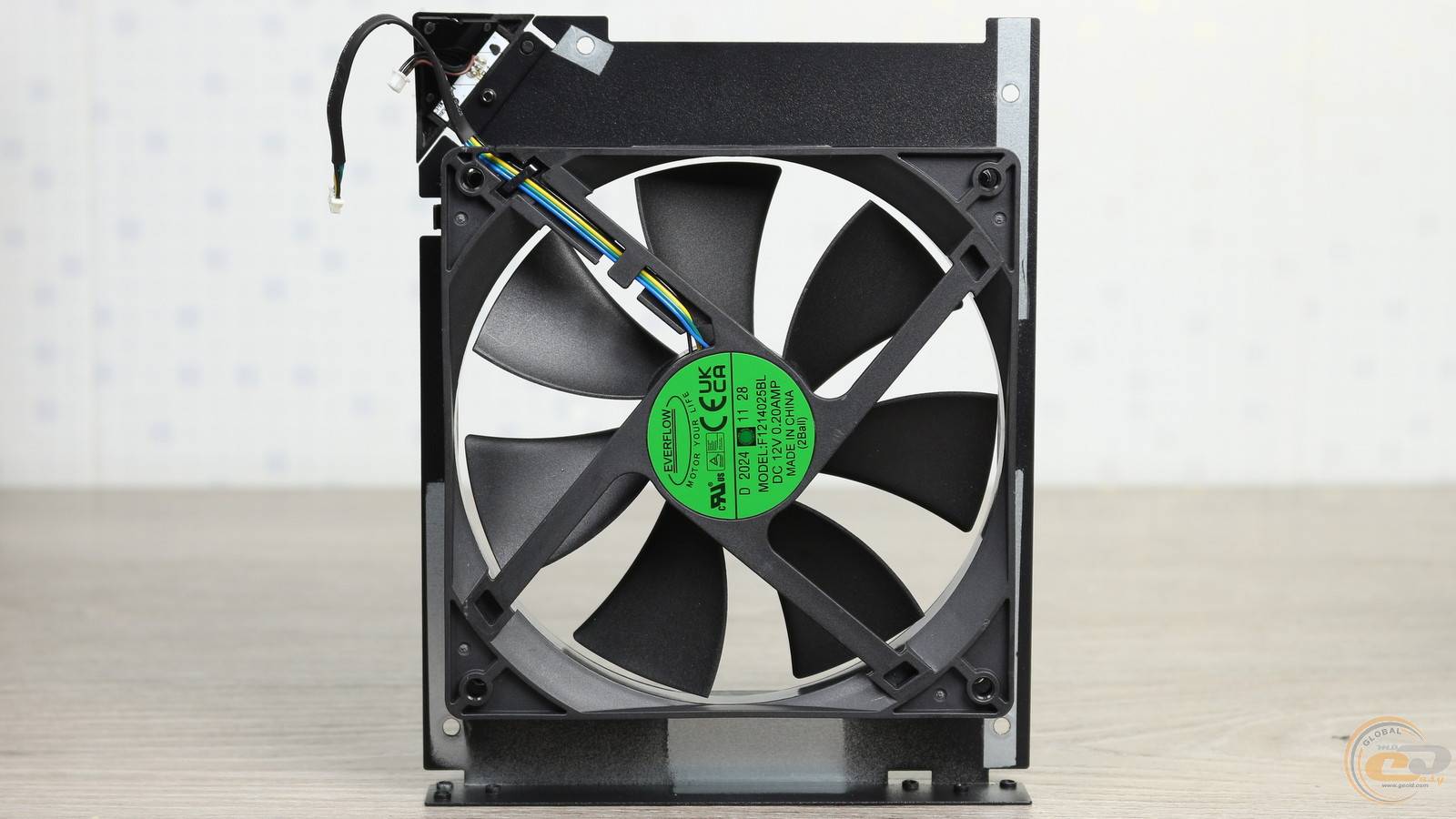

Активное обдувание компонентов возложено на вентилятор Everflow F1214025BL размерами 135 х 135 х 25 мм, потребляющим 2,4 Вт (0,2 А при 12 В) через 4-контактный разъем. В его основе используется пара надежных шарикоподшипников (Double Ball Bearing).

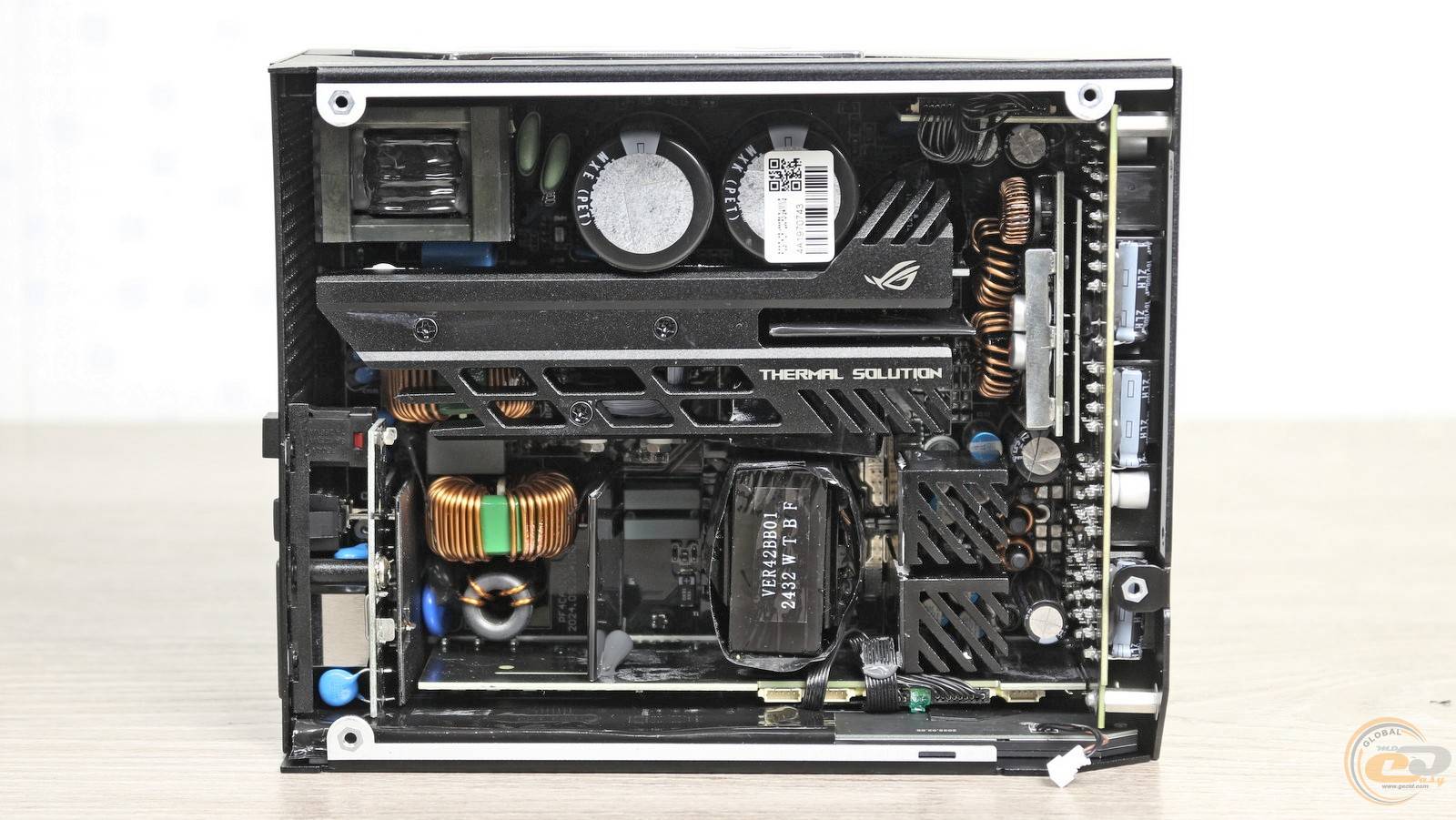

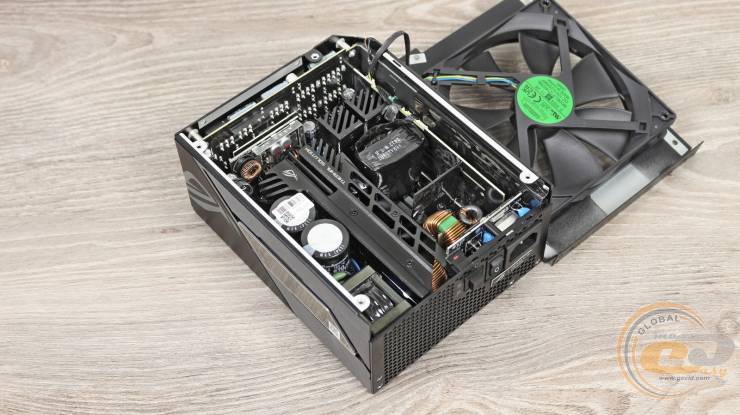

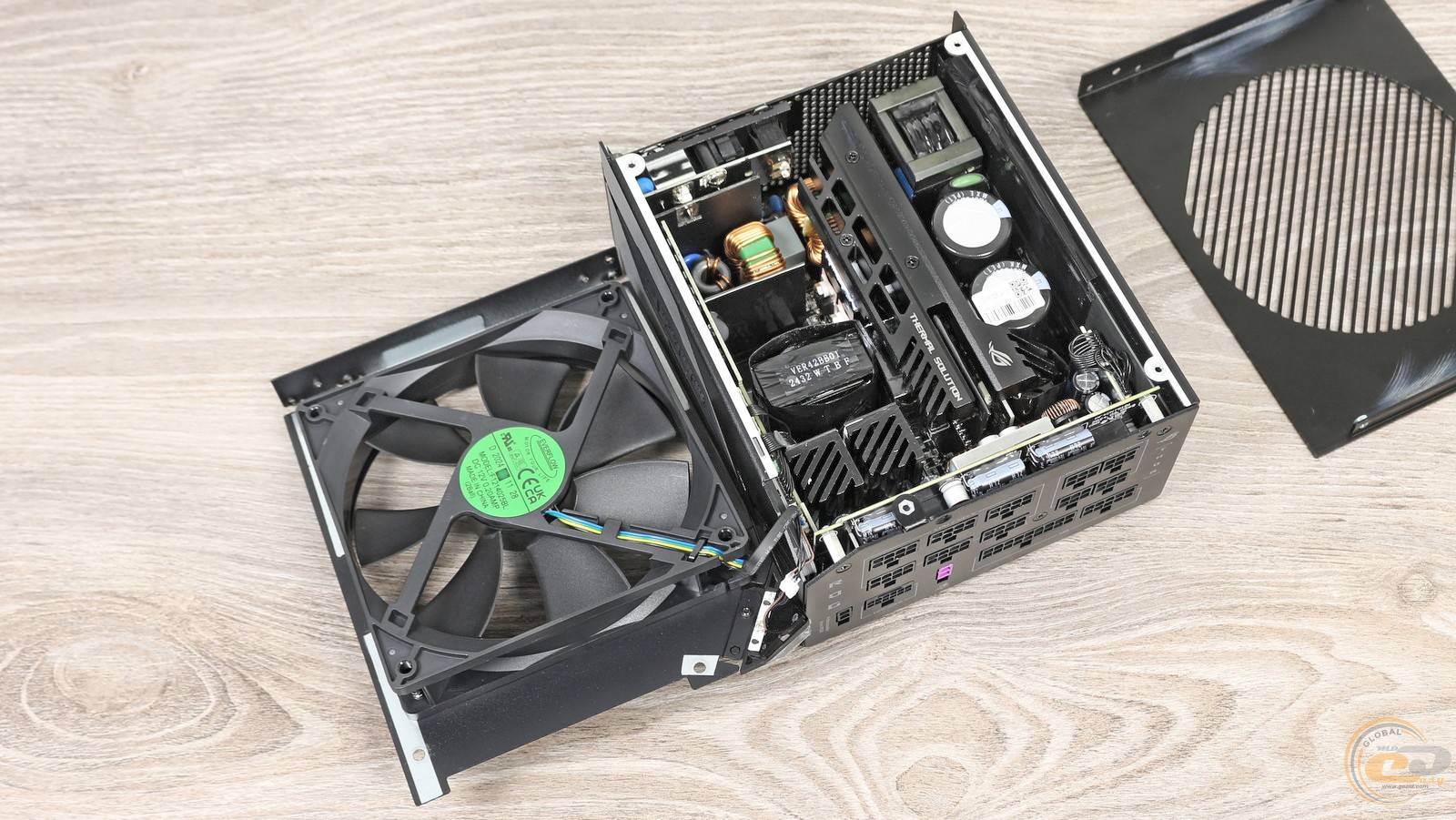

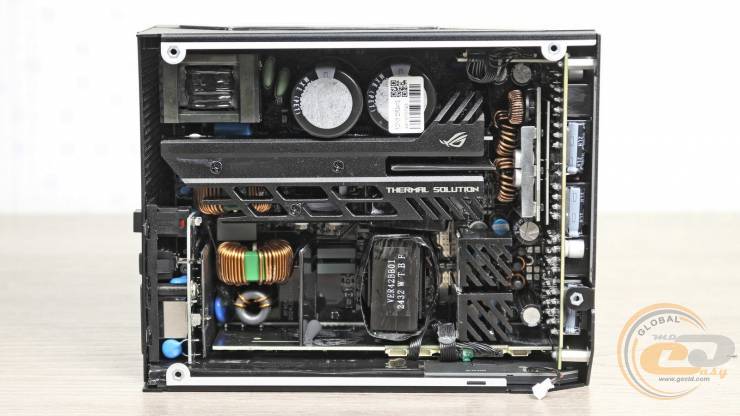

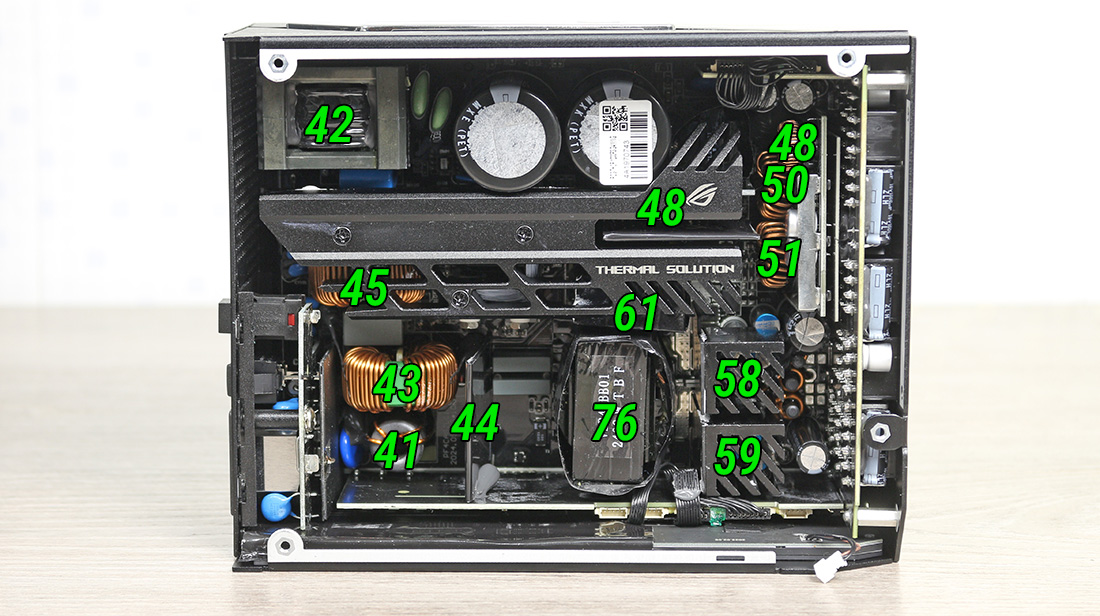

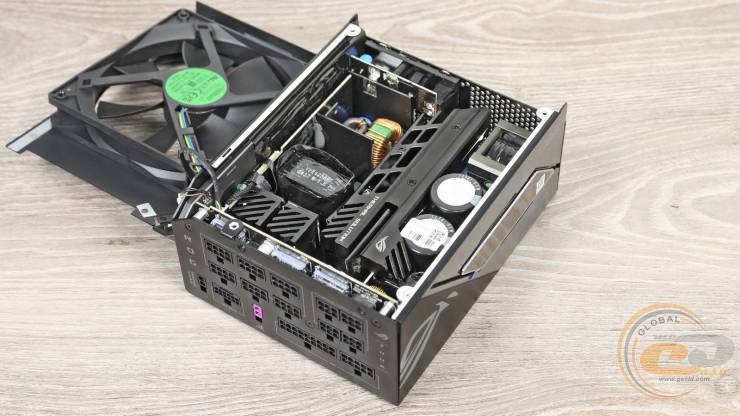

Хотя блок питания ASUS ROG Thor 1200W Platinum III имеет большие размеры корпуса, но его составляющие внутри расположены достаточно плотно. Элементы первичной цепи охлаждаются несколькими радиаторами, которые передают тепло на общую пластину, зафиксированную сверху тремя винтами. Также есть пара охладителей для отвода тепла от элементов вторичной цепи.

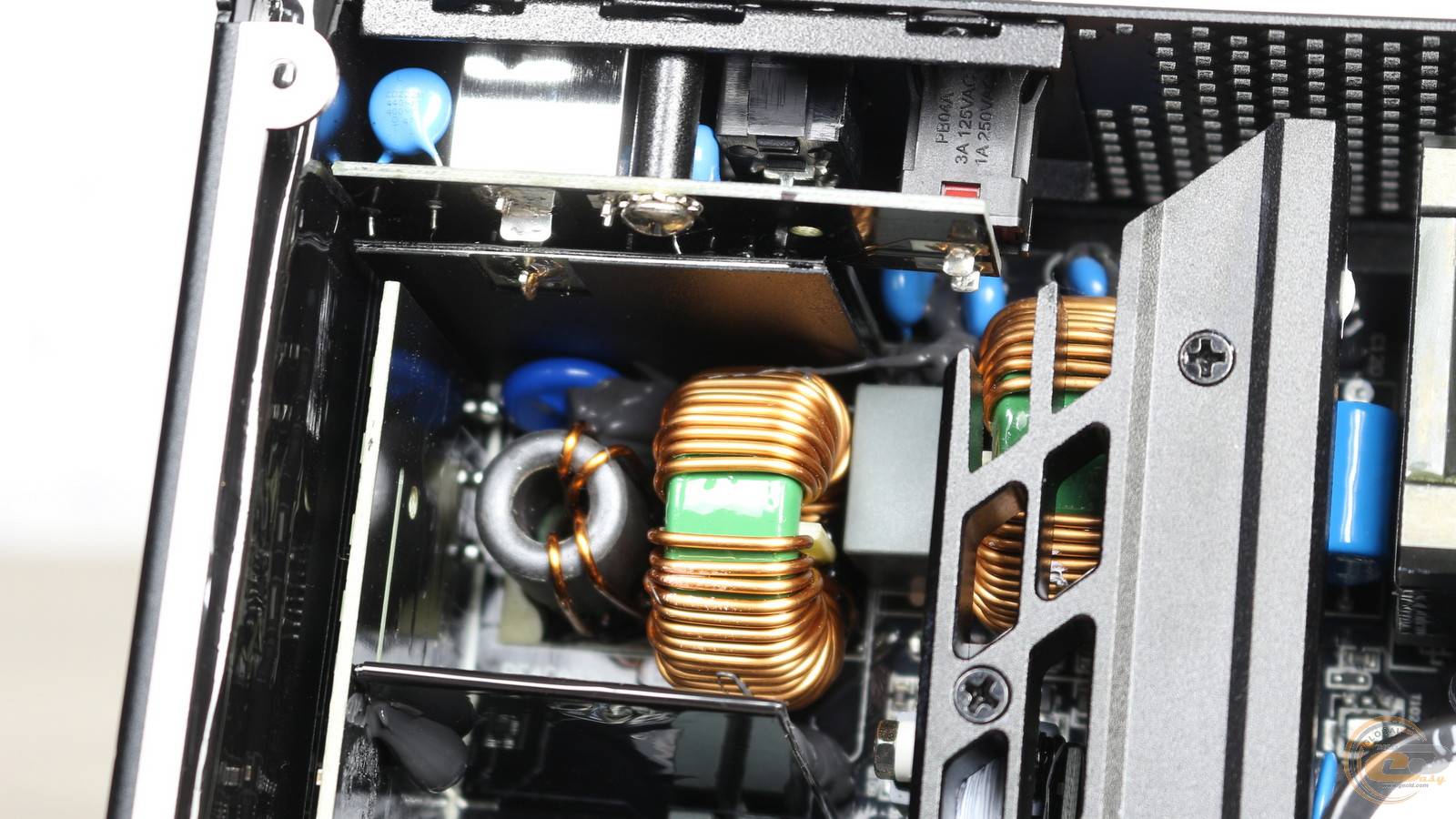

Входной фильтр имеет в своем составе необходимые дроссели, конденсаторы и варисторы.

Далее находится узел APFC, в который входит габаритный дроссель и ряд силовых элементов. Справа видны два терморезистора и реле для ограничения пусковых токов.

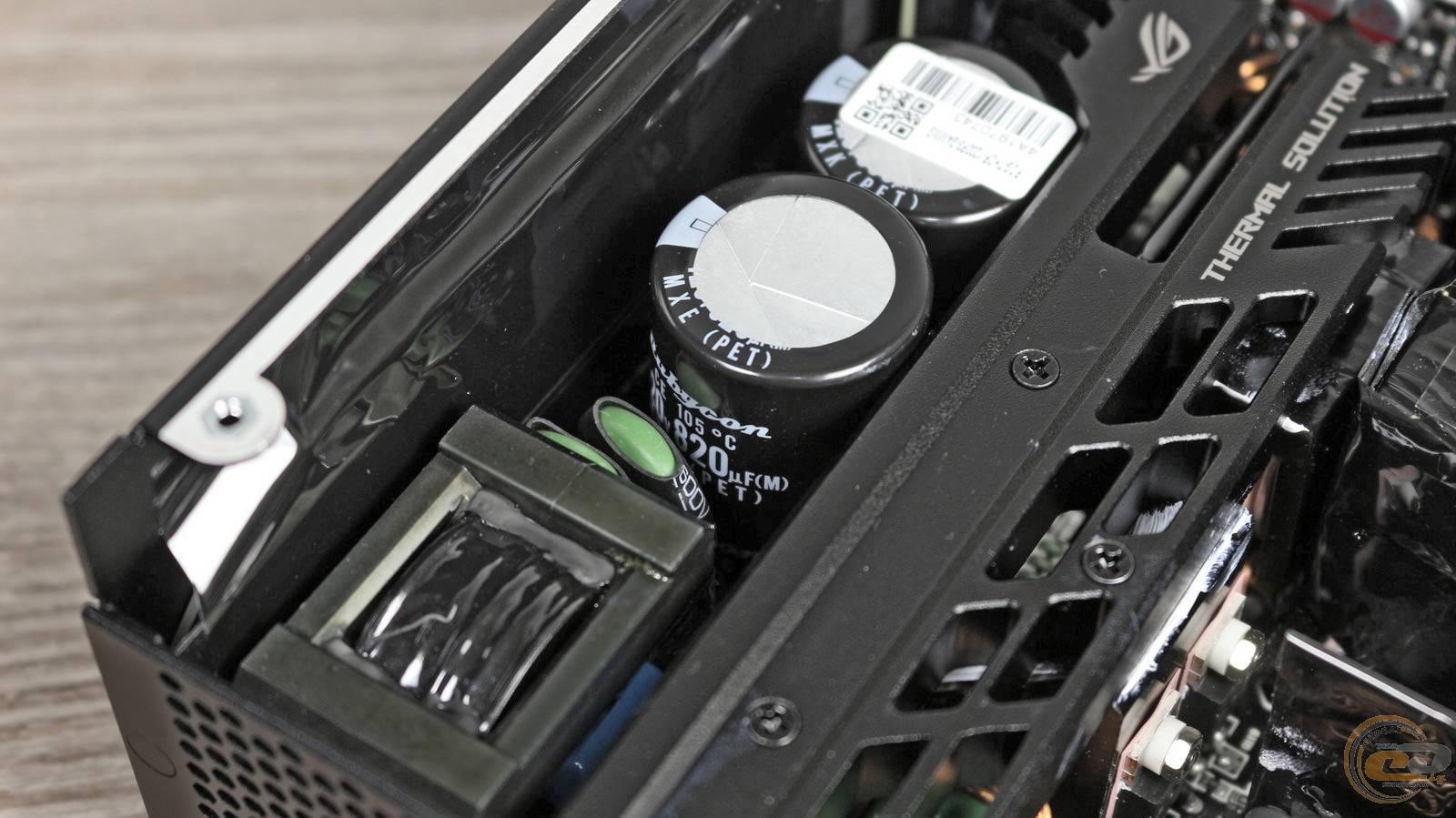

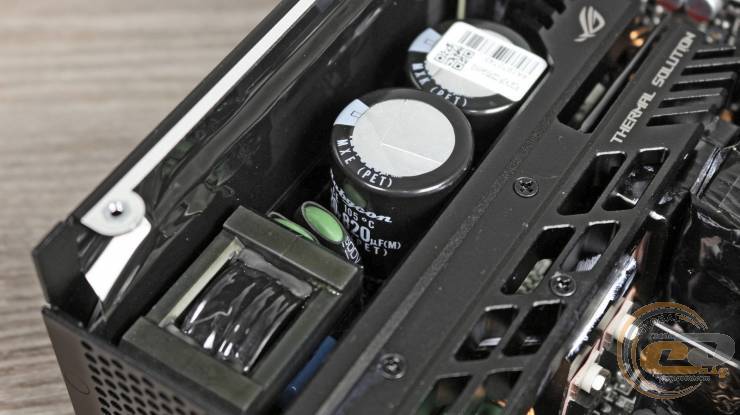

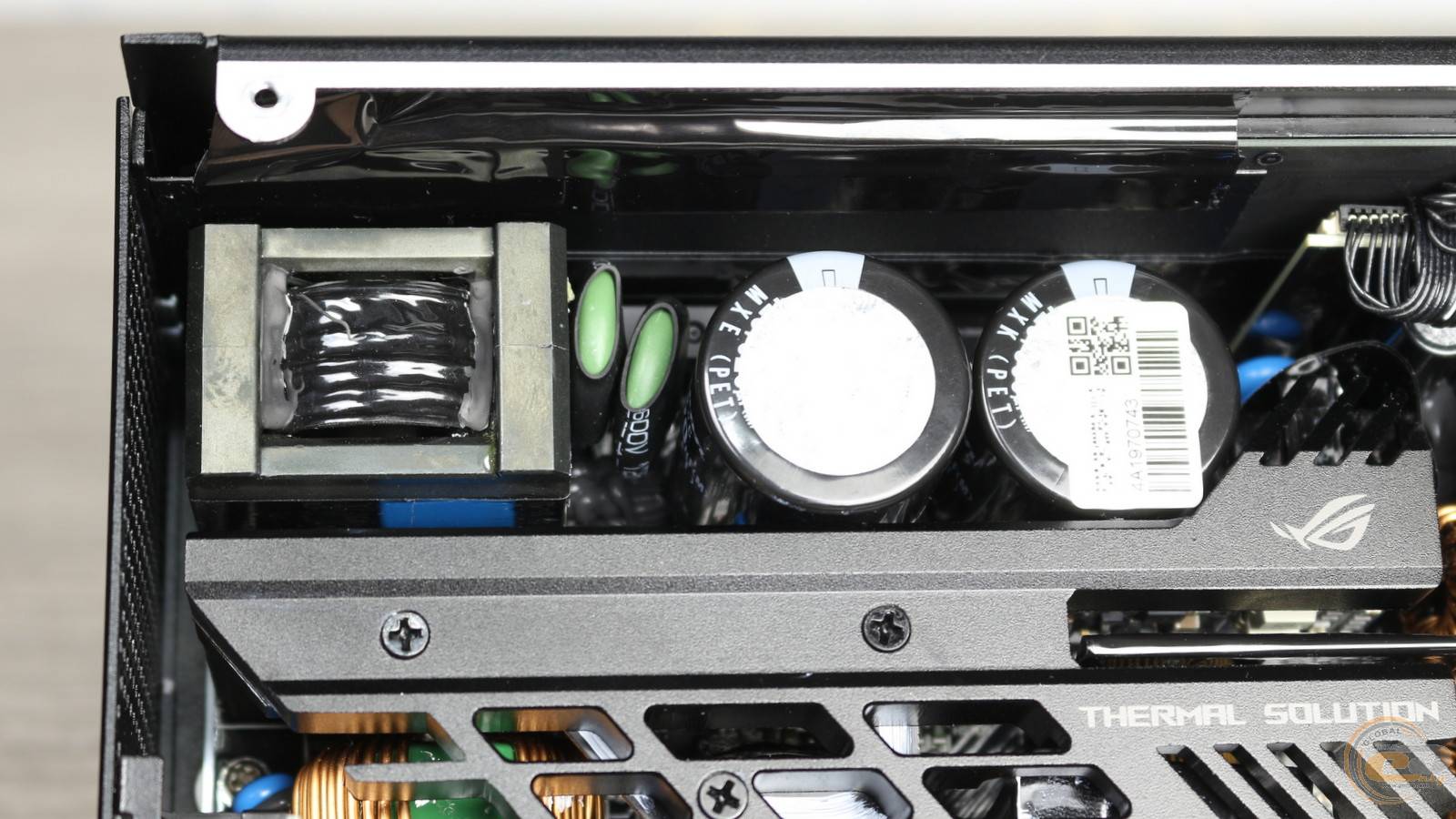

Пара входных конденсаторов Rubycon производства Японии. Оба являются высокотемпературными элементами общей емкостью 1500 мкФ (680 + 820 мкФ), что достаточно много как для устройства мощностью 1200 Вт. А это в свою очередь позволит увеличить время удержания и будет полезно при кратковременных перепадах электроэнергии.

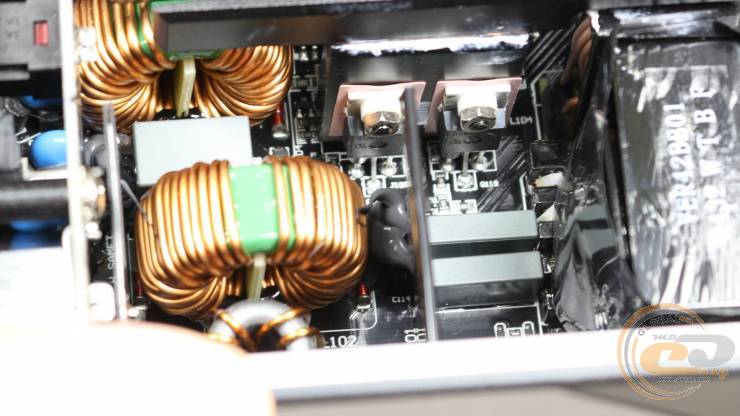

В основе устройства лежит полномостовая схема с четырьмя транзисторами-ключами Infineon IPP60R120P7.

А преобразование переменного напряжения положено на трансформатор VER42BB01.

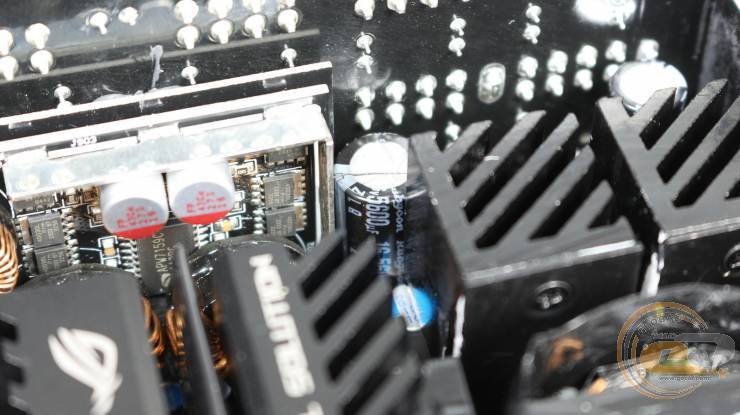

Пара радиаторов отводит тепло от ключей синхронного выпрямителя, формирующего напряжение +12В. Рядом видны конденсаторы: электролитический Rubycon из Японии и несколько твердотельных элементов.

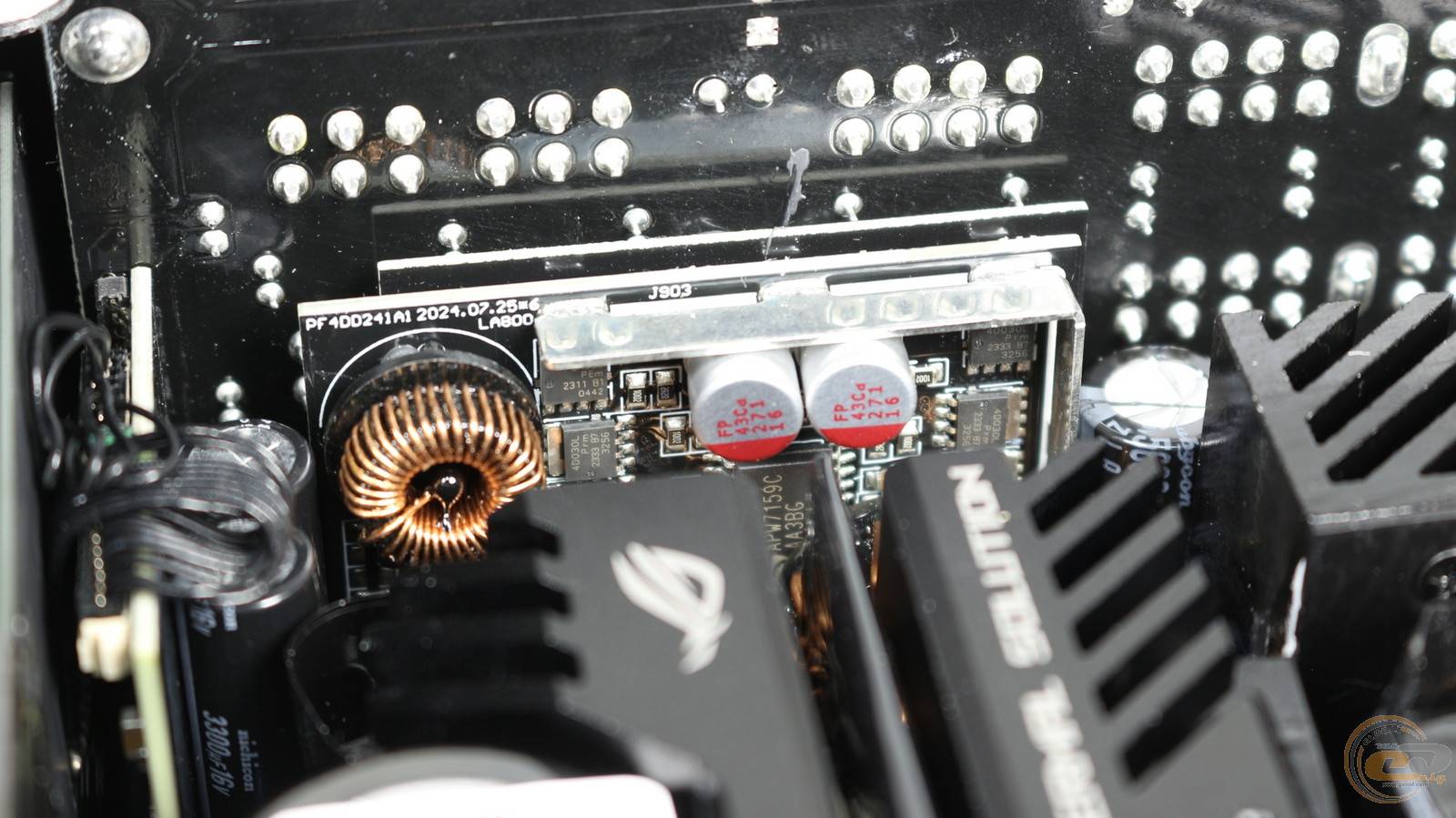

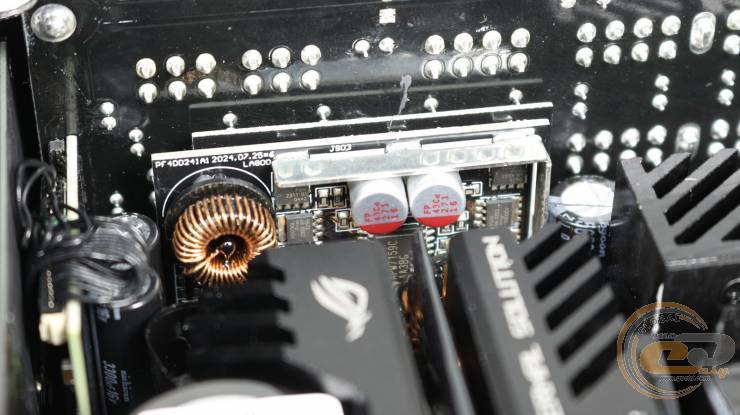

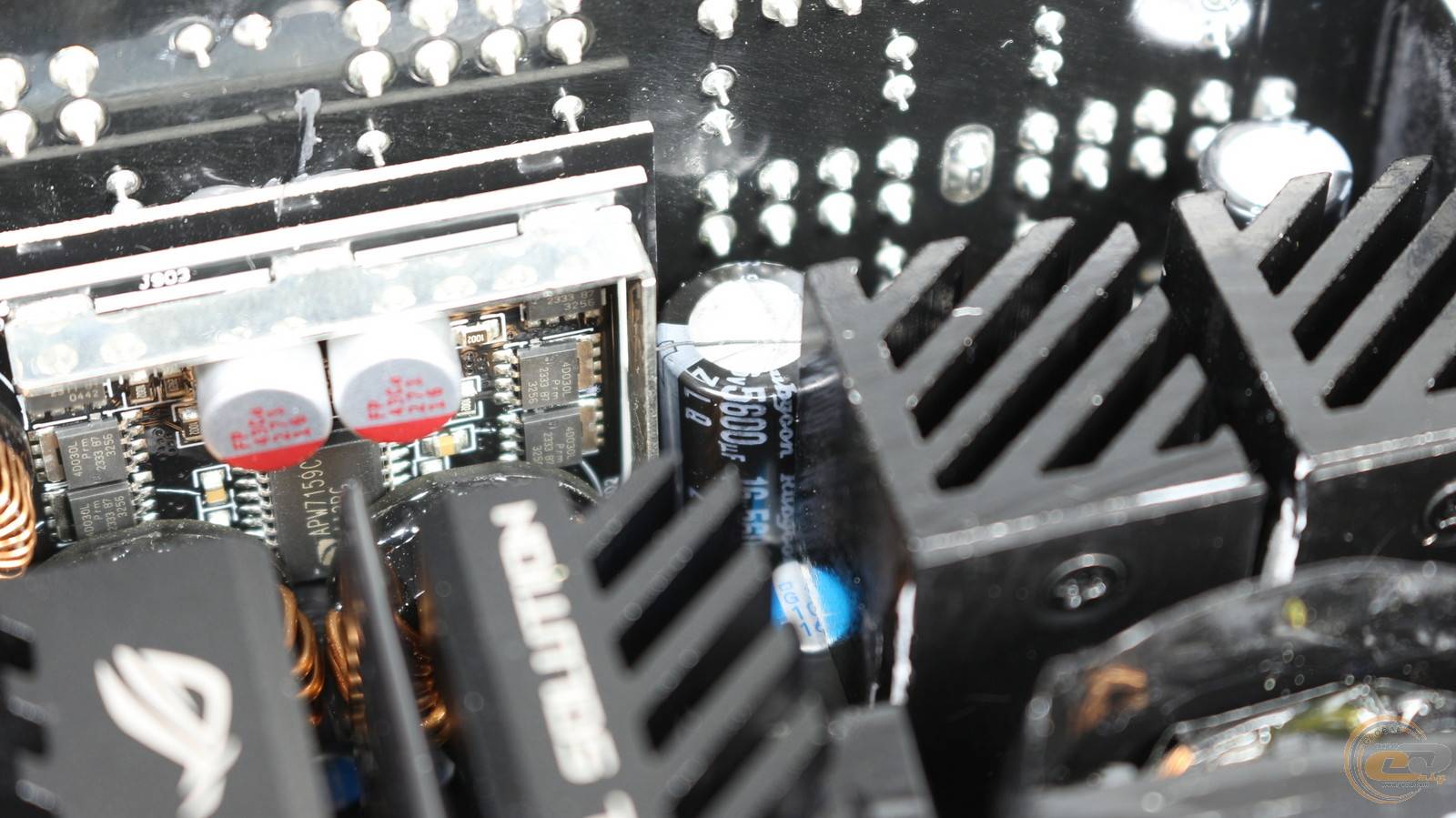

Составляющие DC-DC-преобразователей ASUS ROG Thor 1200W Platinum III распаяны на отдельной вертикальной плате. Контроллером данного узла является популярный чип APW7159C.

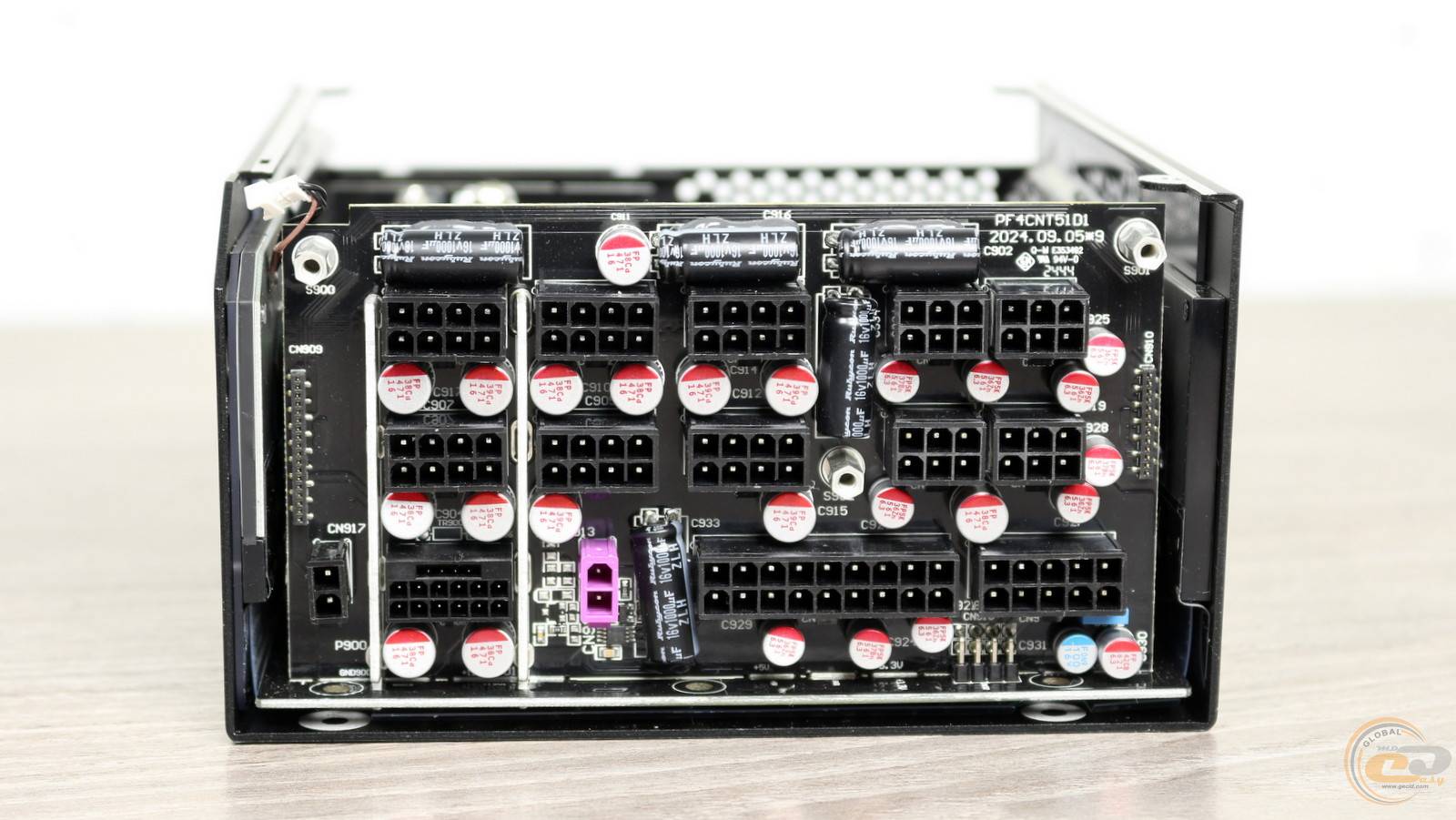

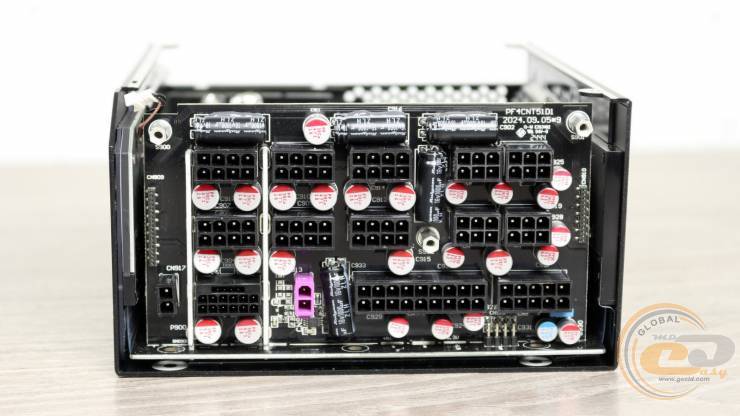

Еще одна дочерняя плата включает в себя выходные разъемы, твердотельные конденсаторы и еще пять высокотемпературных электролитов Rubycon. Учитывая в целом очень качественное наполнение, неудивительно, что на данное устройство предоставляется 10-летний гарантийный срок.

В дополнение ко всему выше написанному вспомним полный набор реализуемых здесь защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

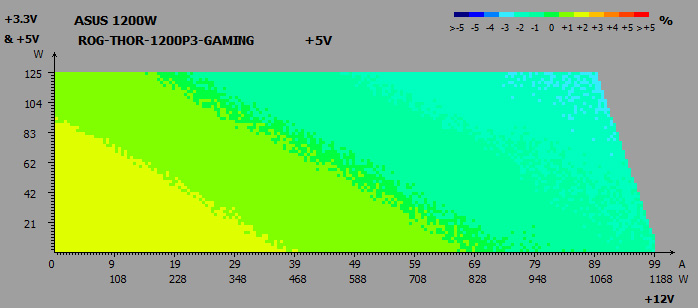

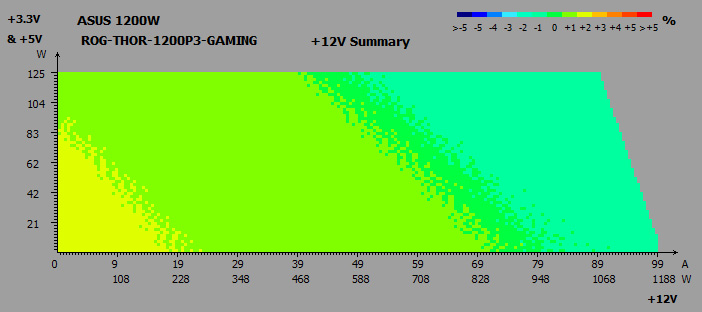

Кросс-нагрузочные характеристики

Теперь пора для тестов. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

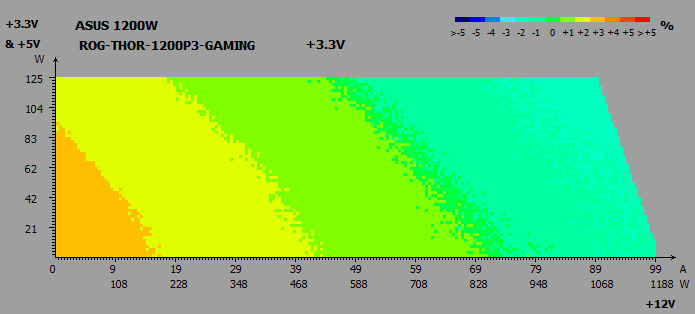

Во время кросс-нагрузочных тестов на основных линиях питания ASUS ROG Thor 1200W Platinum III были зафиксированы следующие отклонения:

• линия +3,3В: от –2% до +3%;
• линия +5В: от –3% до +2%;
• линия +12В: от –1% до +2%.

На всех каналах ASUS ROG Thor 1200W Platinum III напряжение изменяется в узких пределах от -3% до +3%.

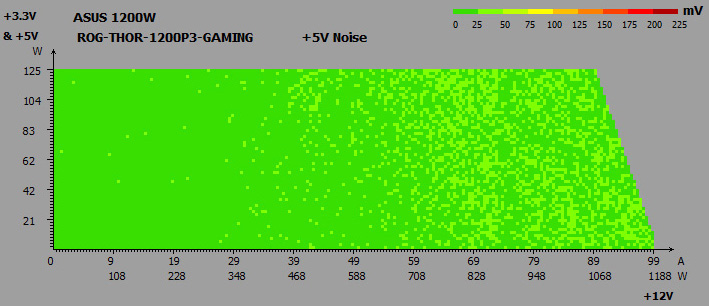

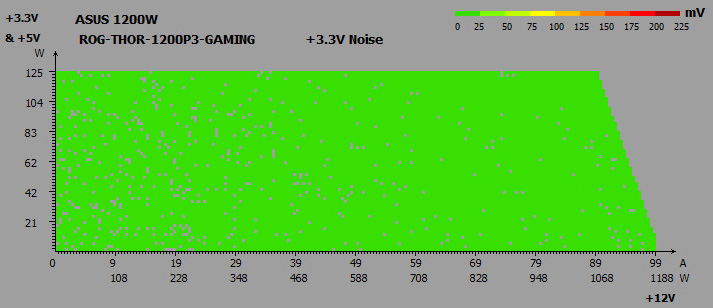

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

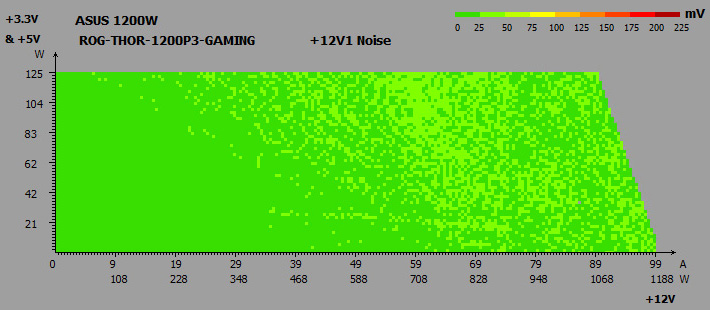

На всех трех линиях пульсации не превышали 50 мВ – это хороший результат для +3,3В и +5В и отличный для +12В.

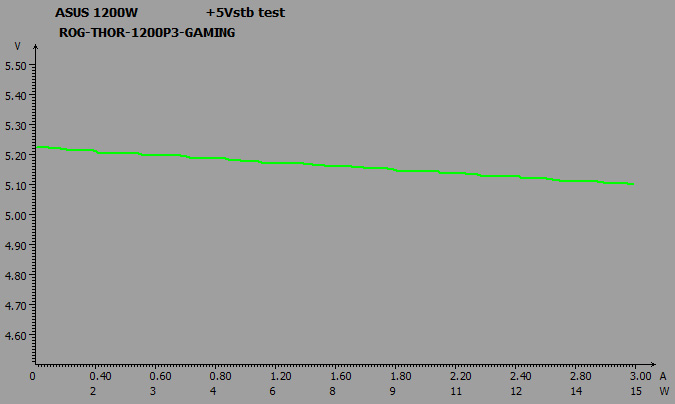

Дежурная линия питания + 5VSB

Не вызвало замечаний и состояние дежурной линии питания. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,22 до 5,1 В (от +4,4% до +2%), не выходя за пределы ±5%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также работает определенным образом. Так, при потребляемой мощности в 240 Вт коэффициент PF превзошел 0,92, что и ожидалось в соответствии с требованиями стандарта 80 PLUS Platinum (не менее 0,94 при 50% нагрузке). Максимальное его значение достигает 0,98.

КПД

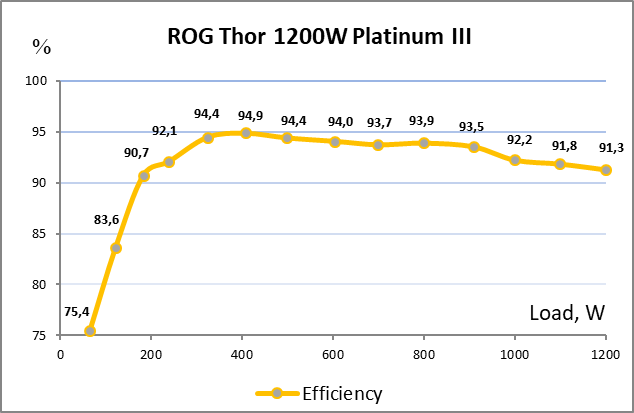

А что здесь у нас с КПД? Тест настоящей эффективности при различных нагрузках подтвердил, что ASUS ROG Thor 1200W Platinum III соответствует эталону 80 PLUS Platinum. Так, при нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 90%, 94% и 91% соответственно. Производитель указывает, что свою лепту в высокий уровень КПД внесло использование GaN-транзистора нового поколения, но увидеть его из-за плотной компоновки нам не удалось.

Система охлаждения и температурный режим

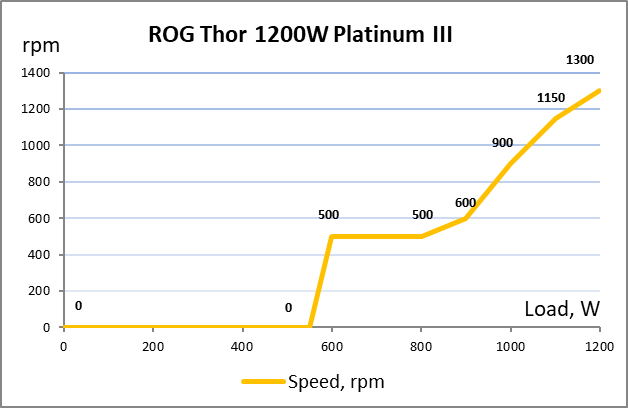

При включенном гибридном охлаждении до отметки 600 Вт (50% от номинала) вертушка не вращается, поэтому устройство работает в полностью пассивном режиме. От 600 до 900 Вт скорость пропеллера очень низкая - 500-600 об/мин. Дальше она постепенно растет до очень тихих 1000 об/мин, а затем до тихих 1300 об/мин. Неудивительно, что тестируемый блок питания получил сертификат Lambda A++.

Если же гибридный режим работы СО отключен, то вентилятор включается сразу же с подачей питания и при нагрузке до 600 Вт вращается при почти беззвучных 500 об/мин.

И хотя тестируемое устройство очень тихое, это не мешает ему ко всему прочему оставаться еще и холодным. Карта температур была получена после 15-минутной 1100-ваттной нагрузки, в процессе которой главный трансформатор прогрелся 76°C, а другие узлы - от 41 до 61°C. И это при том, что температура в помещении составляла жаркие 27°C.

Практические испытания на реальной конфигурации

А как этот блок питания ведет себя на реальной компьютерной системе? Для ее сборки был задействован процессор AMD Ryzen 9 5900X с TDP 105 Вт в паре с двумя видеокартами: 450-ваттный ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition и 350-ваттный Palit GeForce RTX 3090 GamingPro OC.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Данный стенд с двумя мощными видеокартами и 24-поточным процессором не смогли в полной мере нагрузить тестируемый блок питания. Впрочем, при изменении нагрузки все три главных напряжения позростают максимум на 1,2%, а просадки и вовсе отсутствуют. Как и у предшественников, больше от номинала отклоняется напряжение канала +5В — этот показатель достигает 3,8% при уже привычном допуске ±5%.

Так что, если вы собираете систему на основе любого Core Ultra 9/Ryzen 9 и даже топовой видеокарты GeForce RTX 5090/Radeon RX 7900 XTX, тестируемый блок питания сможет без проблем ее запитать. При этом будет присутствовать запас для разгона компонентов или более комфортного шумового фона.

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, ASUS ROG Thor 1200W Platinum III порадует своего владельца низким энергопотреблением в выключенном состоянии (3 Вт) компьютера и спящем режиме (5 Вт).

Итоги

Главным отличием ASUS ROG Thor 1200W Platinum III от предшественников, как и ожидалось, стало появление разъема питания видеокарт PCIe 5.1 (12V-2x6) вместо PCIe 5.0 (12VHPWR). Но оно – не единственное. В то же время количество 6+2-контактных разъемов PCIe было уменьшено до четырех. Вдобавок устройство получило несколько обновленный дизайн с большим количеством шлифованных алюминиевых панелей и уже съемный OLED-экран. Благодаря этому его можно переставить на противоположную боковину или перевернуть, поэтому информацию об энергопотреблении можно будет увидеть независимо от места установки и ориентации блока питания.

В остальном все очень похоже на предшественников: сохранились немалая длина устройства 190 мм, 135-мм вентилятор на двойном шарикоподшипнике, полномостовая схема с высококачественными японскими конденсаторами и транзисторами немецкого происхождения, сертификат энергоэффективности 80 PLUS Platinum подсветка ASUS AURA.

И, что очень важно – ASUS ROG Thor 1200W Platinum III остается тихим на всем диапазоне нагрузок, за что он и получил сертификат Lambda A++. При этом температуры всех внутренних узлов достаточно низкие, поэтому устройство имеет все шансы радовать своего владельца как минимум в течение 10-летнего гарантийного срока.

Достоинства:

• очень высокий уровень КПД (свыше 94%, 80 PLUS Platinum);
• большая нагрузочная способность линии +12В – до 100 А (1200 Вт);
• при подключении к мощной конфигурации с парой видеокарт напряжения остаются в пределах нормы;
• наличие всех видов защит;
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• использование японских электролитических высокотемпературных конденсаторов;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• полностью модульные кабели;
• 135-мм вентилятор на основе двойного шарикоподшипника;
• возможность полностью пассивного охлаждения при нагрузке до 600 Вт;
• тихая работа по всему диапазону нагрузок (сертификат Lambda A++);
• низкий нагрев внутренних узлов;
• наличие четырех 6+2-контактных разъемов PCIe и одного PCIe 5.1 (12V-2x6);
• подсветка ASUS AURA Sync;
• съемный OLED-экран с отображением потребляемой мощности;
• 10 лет гарантии.

Особенности:

• из-за длины 190 мм БП может не поместиться в некоторых корпусах.

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS за предоставленный для тестирования блок питания.
