Обзор блока питания ASUS TUF Gaming 750W Bronze: шесть лет спокойствия

Не так давно в обзоре ASUS TUF Gaming 650W Bronze мы вскользь упомянули ценники на БП серии ASUS TUF Gaming. На тот момент они составляли $95 за 550-ваттную модель и $105 за 650-ваттник. А вот решения мощностью 450 Вт и 750 Вт тогда еще не завезли.

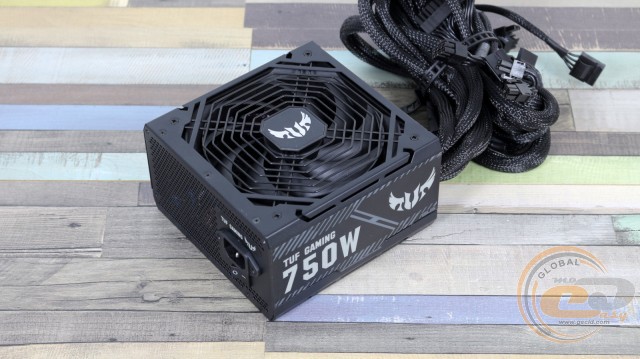

ASUS TUF Gaming 750W Bronze

Приятно отметить, что спустя несколько месяцев уже все четыре устройства доступны в продаже на нашем рынке, а их ценники немного снизились. За 450-ваттник просят около $75, за 550-ваттник – $84, 650-ваттное решение обойдется в $92, а БП на 750 Вт – в $112. На каждый из них распространяется 6-летняя гарантия. Все это вместе стало отличным стимулом для знакомства с самым мощным представителем линейки – ASUS TUF Gaming 750W Bronze. Давайте узнаем, перетерпел ли он какие-либо заметные изменения по сравнению с младшим 650-ваттным собратом.

Спецификация

Модель

ASUS TUF Gaming 750W Bronze

(TUF-Gaming-750B)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

750

Мощность по каналу 12В, Вт

744

Мощность линий +3,3В и +5В, Вт

130

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

25

Максимальный выходной ток канала +5В, А

25

Максимальный выходной ток канала +12В, А

62

Максимальный выходной ток канала -12В, А

0,8

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

47 – 63

Входной ток, А

5 – 10

КПД, %

≤88

Сертифицирован 80 PLUS

Bronze

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

98

PCIe-разъемов

4 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

135 х 135 х 25

Тип подшипника вентилятора

Двойной шарикоподшипник (2 Ball Bearing)

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры, мм

153 х 153 х 85

Гарантия, лет

6

Сайт производителя

ASUS

ASUS TUF Gaming 750W Bronze

Упаковка и комплект поставки

Темная коробка не просто смотрится красиво, но и позволяет узнать основные сведения об устройстве. Правда, только если вы дружите с английским.

ASUS TUF Gaming 750W Bronze

Комплект поставки включает в себя многоразовые стяжки, бумажную документацию, набор наклеек и два сетевых шнура питания.

ASUS TUF Gaming 750W Bronze

В нашем случае они 3-контактные, но к розничному покупателю приедет кабель с привычной евровилкой.

Внешний вид

ASUS TUF Gaming 750W Bronze

Внешне ASUS TUF Gaming 750W Bronze совершенно не отличается от версий меньшей мощности. Это все такая же компактная квадратная коробочка (мы намеряли 153 х 153 х 85 мм) в черном матовом окрасе, со скошенными гранями и вырезами на них.

ASUS TUF Gaming 750W Bronze

Габаритный 135-мм вентилятор занимает почти всю площадь поверхности, придавая внешности источника еще большей эффектности. Для защиты от внешних воздействий вертушка прикрыта восьмигранной решеткой типа гриль, украшенной фирменным логотипом.

ASUS TUF Gaming 750W Bronze

Последний предусмотрен и на тыльной панели. В остальном здесь все обыденно: кнопка включения, входной разъем питания и множество вентиляционных отверстий в виде сот.

ASUS TUF Gaming 750W Bronze

Боковины сообщают о номинальной мощности устройства.

ASUS TUF Gaming 750W Bronze

И даже противоположная пропеллеру стенка украшена небольшой надписью.

ASUS TUF Gaming 750W Bronze

Наклейка с электротехническими параметрами разместилась возле выходных проводов. Из ключевого выделим использование единственной 12-вольтной линии мощностью более 99% от номинала, а также возможность предоставить до 130 Вт для младших каналов +3,3В и +5В.

ASUS TUF Gaming 750W Bronze

Все кабели у ASUS TUF Gaming 750W Bronze выведены из корпуса. Они набраны преимущественно из проводов калибра 18 AWG, помещенных в нейлоновую оплетку. Исключением стал многожильный ATX, в состав которого вошли проводники различных диаметров.

ASUS TUF Gaming 750W Bronze

Основные коннекторы питания представлены 20+4-контактным ATX и двумя 4+4-контактными ATX12V. Для питания пары видеокарт есть четыре 6+2-контактных PCIe на двух отдельных кабелях. Периферийные коннекторы позволят подсоединить восемь устройств SATA и четыре PATA.

По сравнению с 650-ваттником появился еще один 4+4-контактный ATX12V для питания даже самых мощных систем, в том числе и с парой CPU. И также прибавились три разъема SATA. Все провода имеют запас по длине, особенно понравилось применение 80-см ATX12V.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр проводов

20+4-контактный ATX

1

60

16-20 AWG

4+4-контактный ATX12V

2

80

18 AWG

два 6+2-контактных PCIe

2

60-70

18 AWG

четыре SATA

2

40-50-60-75

18 AWG

четыре PATA (Molex)

1

40-55-70-85

18 AWG

Внутреннее устройство

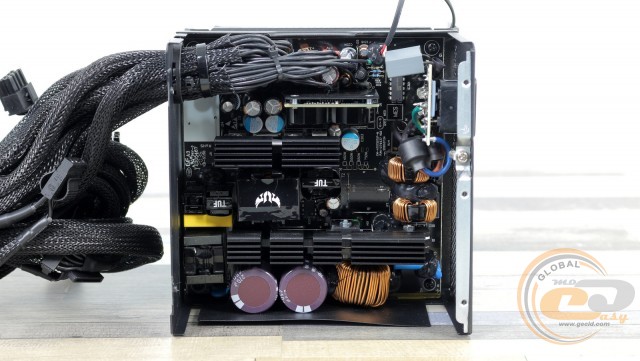

ASUS TUF Gaming 750W Bronze

Что же, время погрузиться вовнутрь.

ASUS TUF Gaming 750W Bronze

Вентилятор Champion CF1325H12D диаметром 135 мм нам знаком разве что по младшему решению. В нем применяется технология Axial-tech, которая заключается в использовании ступицы меньшего размера, удлиненных лопастей и внешнего кольца для увеличения воздушного давления.

Согласно заявлению производителя, в основе вертушки лежит надежный двойной шарикоподшипник (Dual ball bearing). Электротехнические показатели пропеллера вполне обычные – он потребляет всего 7,2 Вт (12 В при 0,6 А), подключаясь через съемный двухконтактный коннектор.

ASUS TUF Gaming 750W Bronze

Радиаторов здесь всего два, но они весьма габаритные и имеют большую площадь теплоотдачи. Первый общий для ряда элементов первичной цепи, а второй охлаждает составляющие вторички. Согласно заявлению производителя, при нагрузке до 30% вентилятор не вращается, и весь отвод тепла ложится исключительно на данные кусочки металла.

Теперь перейдем к отдельным узлам ASUS TUF Gaming 750W Bronze. На сайте производителя указано, что применяемые здесь конденсаторы и дроссели соответствуют требованиям военно-промышленных стандартов. По крайней мере, это должно быть актуально для элементов в критически важных узлах.

ASUS TUF Gaming 750W Bronze

Часть входного EMI-фильтра в виде трех конденсаторов (одного X и двух Y) распаяна у входного разъема на отдельной дочерней плате.

ASUS TUF Gaming 750W Bronze

Остальные составляющие узла (два дросселя, варистор, один X и пара Y-конденсаторов) разместились на основной PCB. Также рядом предусмотрены места для некоторых других элементов, которые почему-то остались нераспаянными.

ASUS TUF Gaming 750W Bronze

Диодные сборки закреплены с обеих сторон первого радиатора. Обозначение GBU1508 указывает на поддержку тока силой до 15 А.

ASUS TUF Gaming 750W Bronze

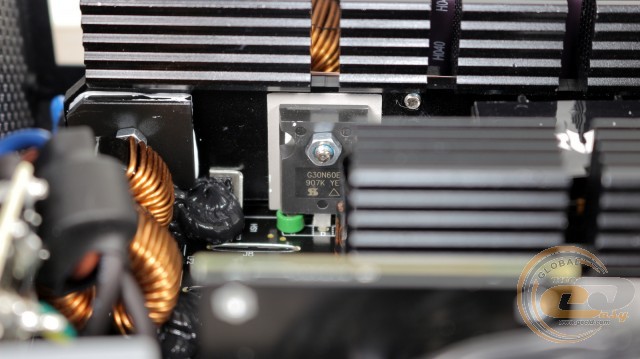

Рядом размещен дроссель узла APFC, а его силовые элементы охлаждаются тем же радиатором, что и диодный мост.

ASUS TUF Gaming 750W Bronze

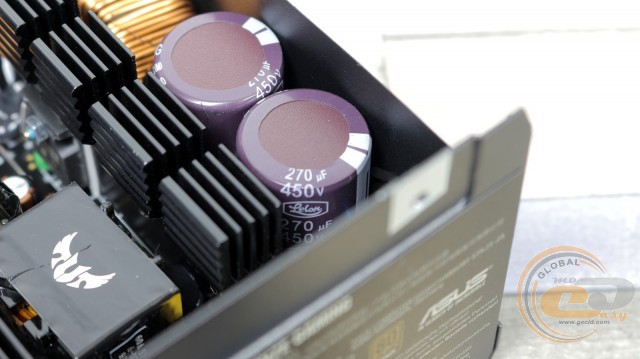

Входные конденсаторы представлены решениями от тайваньского производителя Lelon – как и у 650-ваттника. Многим это название встречается впервые, но в сети их упоминают вместе с более известными середнячками вроде CapXon.

Общую емкость в 540 мкФ (против 440 мкФ у 650-Вт модели) можно назвать неплохим показателем для 750-ваттника. А вот разглядеть их серию (высокотемпературная или обычная) нам не удалось.

ASUS TUF Gaming 750W Bronze

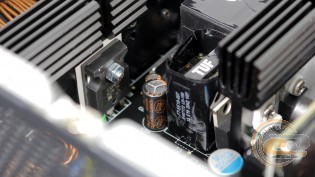

Ключи первичной цепи разместились на том же радиаторе, что и упомянутые выше элементы. И даже на трансформаторах нашлось напоминание о фирменной линейке ASUS TUF.

ASUS TUF Gaming 750W Bronze

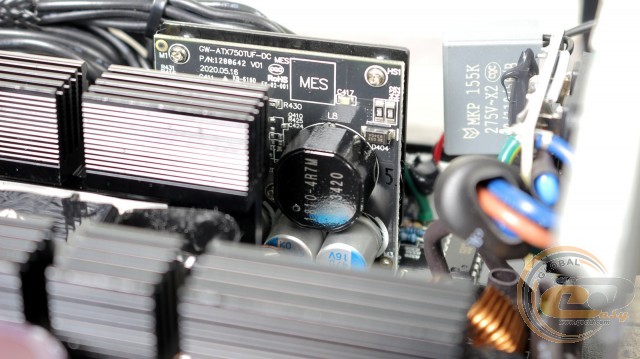

Мелкие линии +3,3В и +5В получаем при помощи DC-DC-преобразователей, составляющие которых распаяны на отдельной дочерней плате. Благодаря этому ожидаем высокой стабильности напряжений даже при повышенных нагрузках.

ASUS TUF Gaming 750W Bronze ASUS TUF Gaming 750W Bronze

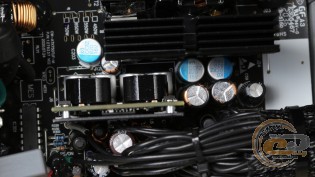

В различных узлах БП применяются все те же электролиты Lelon, другие тайванцы Elite и Teapo, а также надежные твердотельные решения. Благо, производитель использовал высокотемпературные элементы, что должно позитивно сказаться на сроке их службы.

ASUS TUF Gaming 750W Bronze

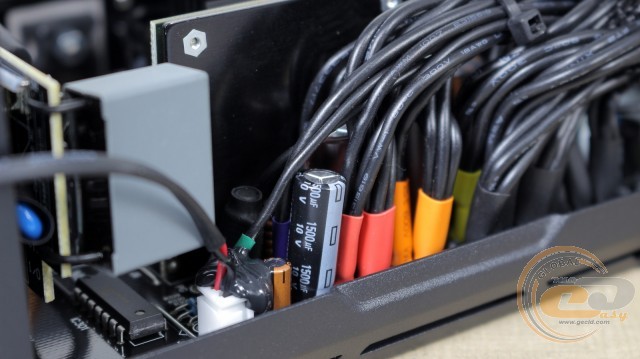

Выходные провода припаяны к плате, а цвет термоусадок позволяет определить номинал линий питания.

ASUS TUF Gaming 750W Bronze

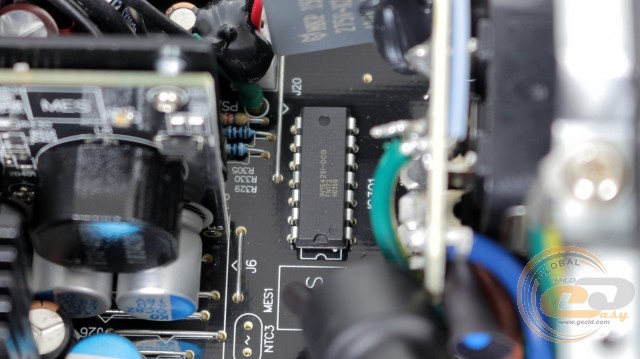

За полный перечень защит отвечает чип IN1S429I-DCG, который также используется внутри устройств от Antec, EVGA и Thermaltake. Благодаря ему в наличии:

  • защита от повышенного выходного напряжения (OVP);
  • защита от пониженного выходного напряжения (UVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP);
  • защита от перегрузки по току каждого канала (OCP);
  • защита от перегрева (OTP).

Помимо прочего, производитель заявляет о конформном покрытии печатной платы, защищающем ее от негативного воздействия влаги. Проверять данное утверждение мы, конечно же, не стали – поверим на слово.

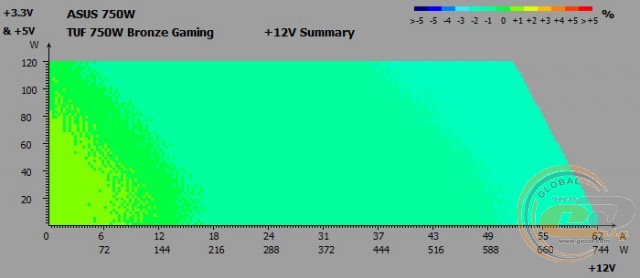

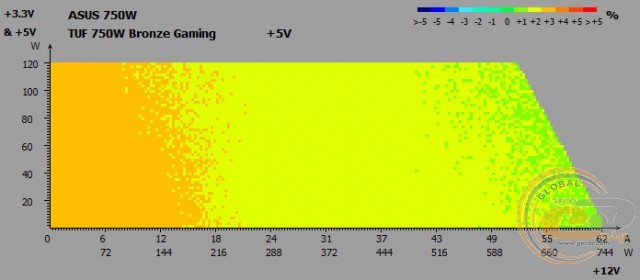

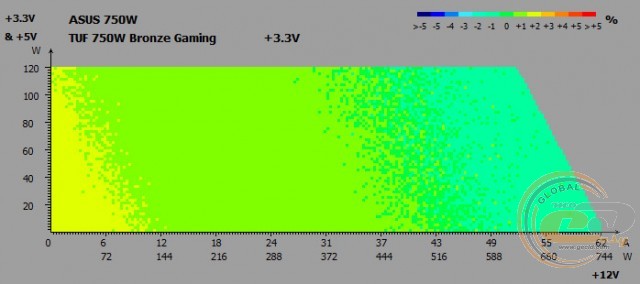

Кросс-нагрузочные характеристики

Итак, время тестов. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

ASUS TUF Gaming 750W Bronze

ASUS TUF Gaming 750W Bronze

ASUS TUF Gaming 750W Bronze

Во время кросс-нагрузочных тестов на основных линиях ASUS TUF Gaming 750W Bronze были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -1% до +2%;
  • линия +5В: от +1% до +3%;
  • линия +12В: от -2% до +1%.

Узел стабилизации напряжения питания отлично справился с поставленной задачей. Диапазон колебаний на всех линиях значительно более узкий, чем того требует ATX12V – всего от -2% до +3%.

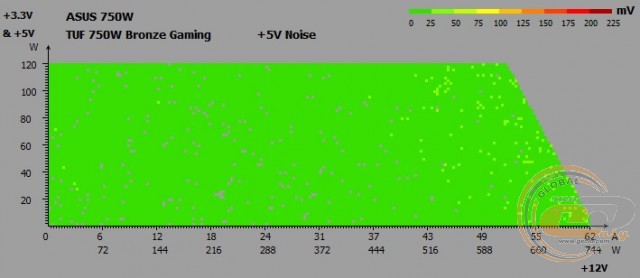

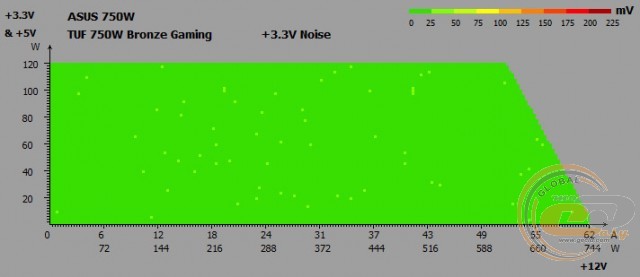

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

ASUS TUF Gaming 750W Bronze

ASUS TUF Gaming 750W Bronze

ASUS TUF Gaming 750W Bronze

Измерения пульсаций также показали очень хорошие результаты. На двух младших линиях размах амплитуды (peak-to-peak) находится в пределах 25-50 мВ, и это хорошие показатели. На старшей +12В единичные значения достигали 100 мВ, что все еще в пределах нормы.

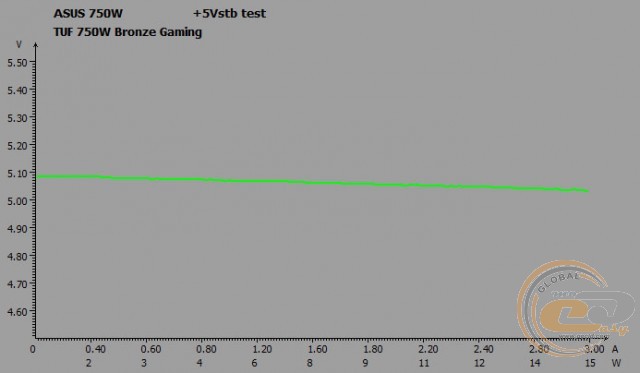

Дежурная линия питания +5VSB

ASUS TUF Gaming 750W Bronze

Состояние дежурной линии питания ASUS TUF Gaming 750W Bronze не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,09 до 5,03 В, а это от +1,8% до +0,6%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

75

150

210

270

320

400

470

650

750

Нагрузка*, %

10

20

28

36

43

53

63

87

100

PFC

0,81

0,91

0,93

0,95

0,95

0,96

0,97

0,98

0,98

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также отлично справляется со своей задачей. При потребляемой мощности всего 150 Вт коэффициент PFC достиг 0,91. Максимальное же значение (0,98) зафиксировано при нагрузке 650 Вт и выше.

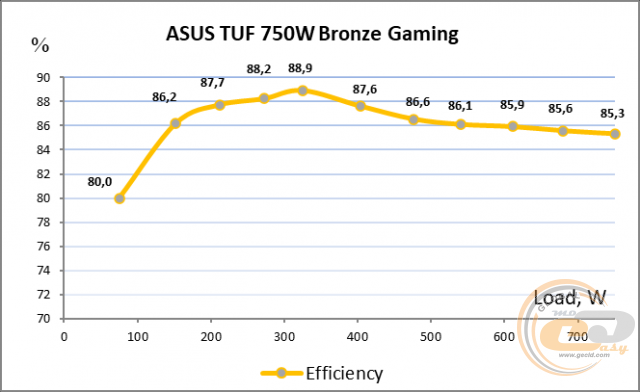

КПД

ASUS TUF Gaming 750W Bronze

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели ASUS TUF Gaming 750W Bronze стандарту 80 PLUS Bronze. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 85%, 88% и 85% соответственно.

Система охлаждения и температурный режим

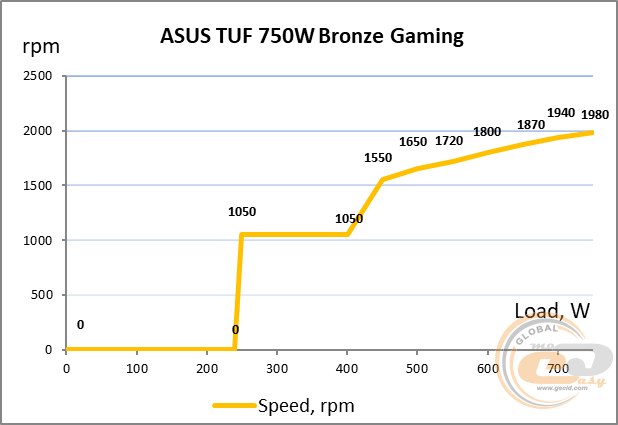

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 23°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

ASUS TUF Gaming 750W Bronze

Согласно производителю, до нагрузки в 30% ASUS TUF Gaming 750W Bronze должен охлаждаться в пассивном режиме. В нашем случае так и было. Пропеллер запустился при 245 Вт, вращаясь очень тихо на скорости 1000 об/мин. Далее при нагрузке от 400 до 500 Вт уровень шума уже можно охарактеризовать как тихий. В диапазоне 500 – 600 Вт он повышается, но все равно остается ниже среднего. До этого момента все почти как у 650-ваттника. А вот при более высокой нагрузке (от 600 до 750 Вт) вентилятор разгоняется свыше 1800 об/мин, создавая средний уровень шума.

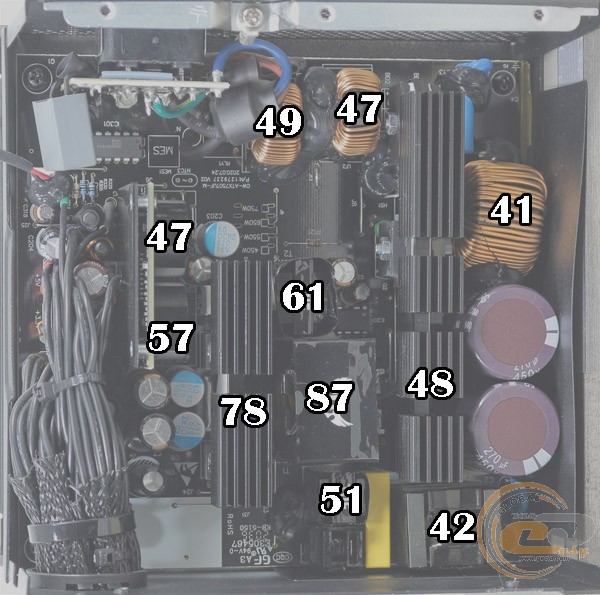

ASUS TUF Gaming 750W Bronze

Нагрев большинства узлов можно назвать умеренным. Как всегда, самым горячим элементом является главный трансформатор – мы намеряли 87°C (на 1°C горячее 650-ваттника). Напомним, у многих других источников нам встречались значения в диапазоне 90-95°C. А вот радиатор вторичной цепи горячее, чем у 650-ваттника – 78°C против 65°С.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности ASUS TUF Gaming 750W Bronze не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Это важно для устройства с гибридной работой СО.

OverLOAD

Нагрузку на тестируемую модель мы увеличили до 900 Вт, что равняется приросту +20% к номинальной мощности. На отметке 920 Вт уже срабатывала защита от перегрузки (OPP). При этом значения напряжений на выходных линиях питания оставались в пределах нормы.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 12-ядерный процессор AMD Ryzen 9 5900X. В качестве видеоускорителей мы использовали ASUS TUF GAMING GeForce RTX 3090 OC и ASUS ROG Strix GeForce RTX 2080 Ti OC.

Материнская плата

MSI MEG X570 GODLIKE (Socket AM4, AMD X570)

Процессор

AMD Ryzen 9 5900X (Socket AM4, 12/24 х 3,7 – 4,8 ГГц; 105 Вт)

Кулер

Noctua NH-U12A

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z (F4-3200C15D-16GTZKW)

Видеокарты

ASUS TUF GAMING GeForce RTX 3090 OC
ASUS ROG Strix GeForce RTX 2080 Ti OC

Накопитель

Kingston SUV500 (480 ГБ)

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-тестов AIDA64 FPU и GPUs. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,15

+1,3

Burn

12,20

+1,7

+5В

Idle

5,15

+3,0

Burn

5,19

+3,8

+3,3В

Idle

3,35

+1,5

Burn

3,38

+2,4

Входное энергопотребление, Вт

Idle

85

Burn

882

Несмотря на очень требовательную к питания конфигурацию, ASUS TUF Gaming 750W Bronze без проблем с ней справился, продемонстрировав хорошие результаты как под нагрузкой (режим «Burn»), так и при бездействии системы (режим «Idle»). Даже две топовые видеокарты и 24-поточный процессор не смогли вывести его из равновесия, а разница в напряжениях для двух режимов не превышает скромные 0,9 процентных пункта.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания ASUS TUF Gaming 750W Bronze в выключенном состоянии компьютера (3 Вт) и в спящем режиме (6 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

ASUS TUF Gaming 750W Bronze

Блок питания ASUS TUF Gaming 750W Bronze является интересным представителем известного бренда, который к тому же подкупает современной схемотехникой и полным спектром защит.

Если говорить о потребительских свойствах, то перечисленное вылилось в стабильные выходные показатели при любой нагрузке, с минимальными пульсациями и отклонениями от номиналов и без каких-либо просадок. Что же касается охлаждения, то при нагрузке аж до 245 Вт оно исключительно пассивное. Далее вертушка настроена таким образом, чтобы обеспечить компромисс между умеренным нагревом внутренних составляющих и сохранением акустического комфорта.

Посетовать в случае с ASUS TUF Gaming 750W Bronze можно на цену. Хотя линейка немного подешевела по сравнению с первоначальными прайсами, однако конкуренты нередко могут предложить большее – от частично модульных кабелей до сертификата 80 PLUS Gold. Но вот шесть лет гарантии в данном сегменте большая редкость, что и является важным аргументом в пользу протестированной модели.

Достоинства:

  • хороший уровень КПД (80 PLUS Bronze);
  • современная схемотехника;
  • отличное состояние напряжения на линиях питания +12В, +5В и +3,3В;
  • хороший запас по мощности (+20%);
  • низкие пульсации;
  • наличие всех видов защит;
  • раздельная система стабилизации питания;
  • возможность работы в широком диапазоне сетевого напряжения;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • тихий 135-мм вентилятор с технологией Axial-tech на основе двойного шарикоподшипника;
  • пассивная работа СО при нагрузке до 245 Вт;
  • наличие четырех 6+2-контактных разъемов PCIe;
  • 6 лет гарантии.

gamers

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS за предоставленный для тестирования блок питания.
