Обзор ASUS TUF Gaming 850W Platinum: блок питания с отличным охлаждением

Еще год назад в линейку ASUS TUF Gaming входили только модели блоков питания с сертификацией 80 PLUS Bronze и Gold. Однако сегодня производитель расширил ассортимент, добавив сразу три высокоэффективных решения с сертификатом 80 PLUS Platinum мощностью 850, 1000 и 1200 Вт.

Сегодня к нам на тестирование попала младшая из новинок модель ASUS TUF Gaming 850W Platinum. За нее просят около ₴9500 ($210) — это почти на ₴3000 больше, чем за ASUS TUF Gaming 850W Gold при аналогичной мощности. Далее мы выясним, чем обусловлена такая разница в цене, и сравним обе модели по ключевым характеристикам и возможностям.

Спецификация

Модель	ASUS TUF Gaming 850W Platinum (TUF-GAMING-850P)
Тип	ATX12V 3.1 / EPS12V
Номинальная мощность, Вт	850
Мощность по каналу +12В, Вт.	850
Мощность линий +3,3В и +5В, Вт.	125
Количество линий +12В	1
Сила тока канала +3,3В, А	25
Сила тока канала +5В, А	25
Сила тока канала +12В, А	70,83
Сила тока канала -12В, А	0,3
Максимальная сила ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	100 – 240
Частота напряжения питания, Гц	47 – 63
Входной ток, А	6 – 10
КПД, %	≤94
Сертификация 80 PLUS	Platinum
Сертификация Cybenetics	Platinum, Lambda A++
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	3 (6+2-контактные)
Разъем PCIe 5.1 (12V-2x6)	1 (600 Вт)
Модульный	да
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Двойной шариковый (Double Ball Bearing)
Защиты	SCP, OPP, OTP, OVP, OCP, UVP
Размеры (Д х Ш х В), мм	150 x 150 x 86
Вес, кг	1,48
Среднее время наработки на отказ, час	120 000
Гарантия, лет	8
Сайт производителя	ASUS
Страница продукта	ASUS TUF Gaming 850W Platinum

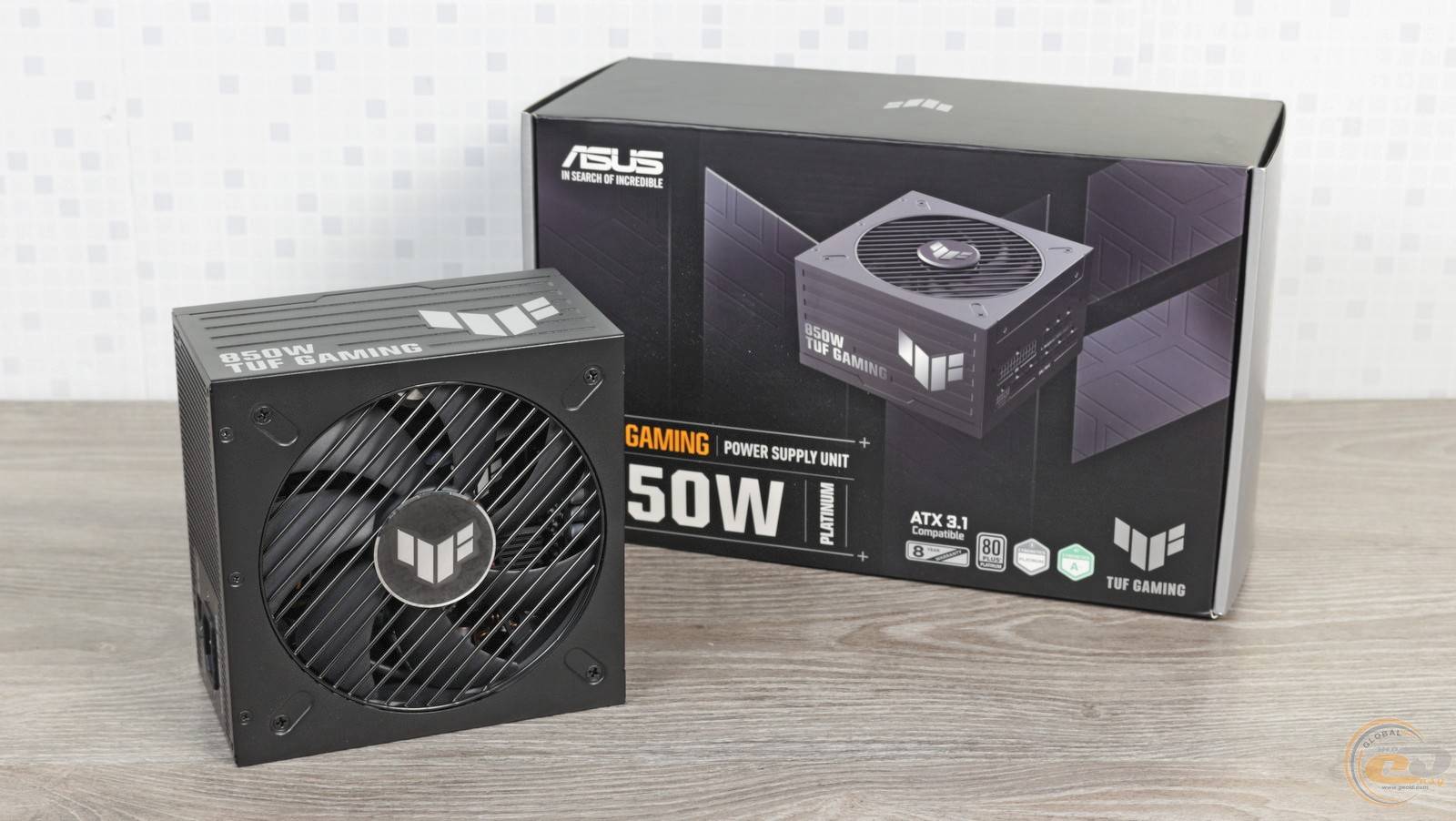

Упаковка и комплект поставки

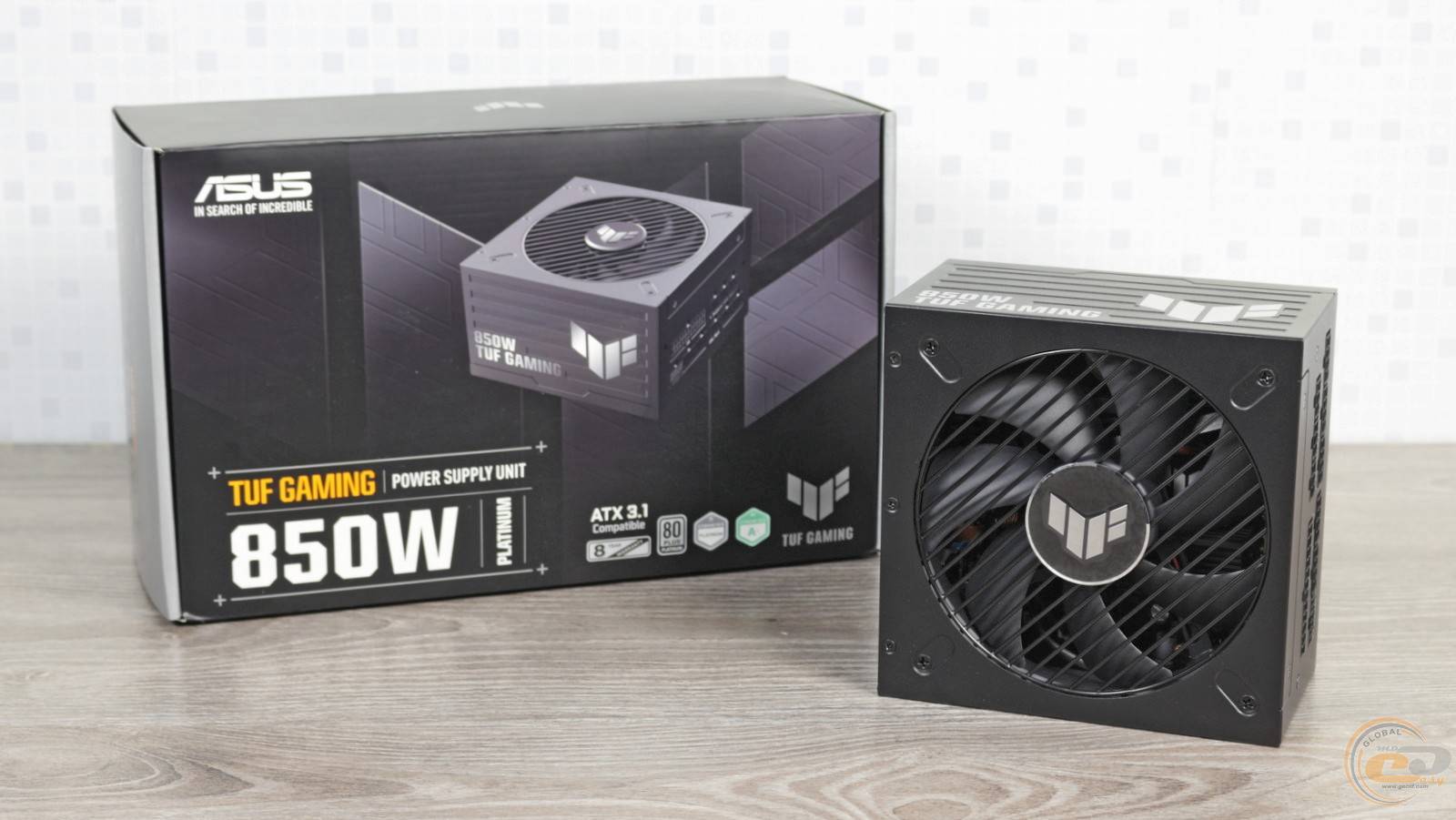

Как и обычно у продукции ASUS, коробка получилась очень информативной, тем более что она разработана специально для 850-ваттной модели.

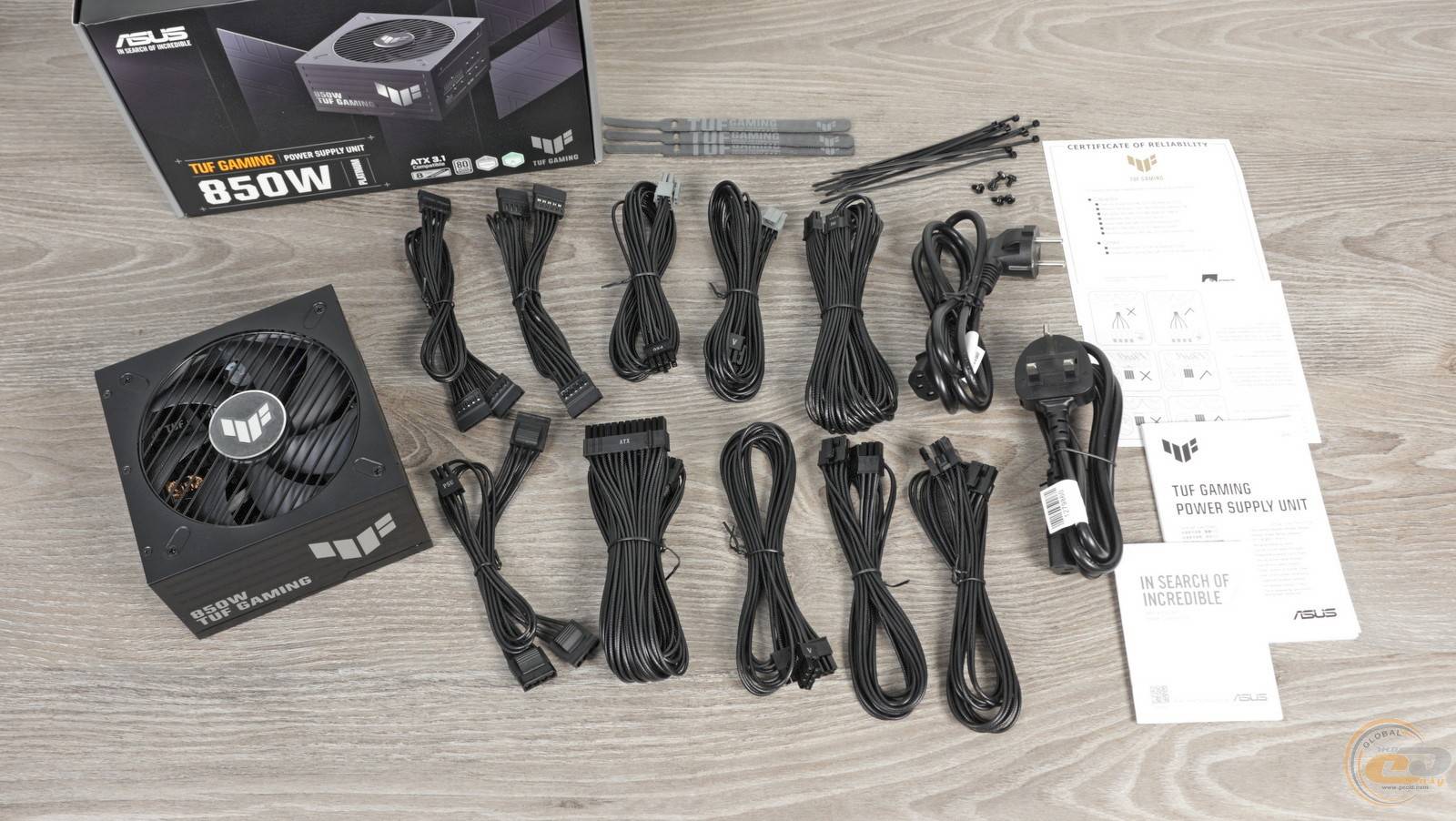

Комплектация у ASUS TUF Gaming 850W Platinum аналогична моделям с сертификацией 80 PLUS Gold. В нее вошли:

• кабели питания для разных типов розеток;
• модульные кабели;
• многоразовые и одноразовые стяжки для проводов;
• крепежные винты;
• бумажная документация.

Внешний вид

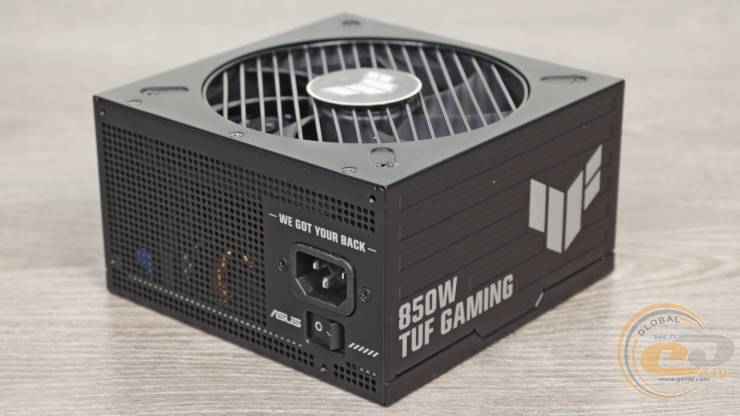

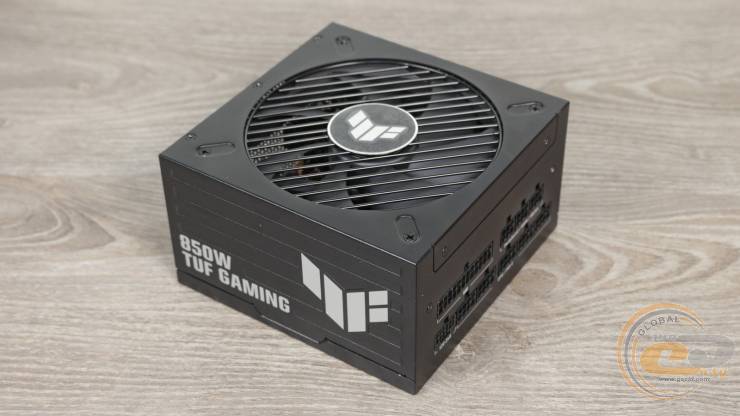

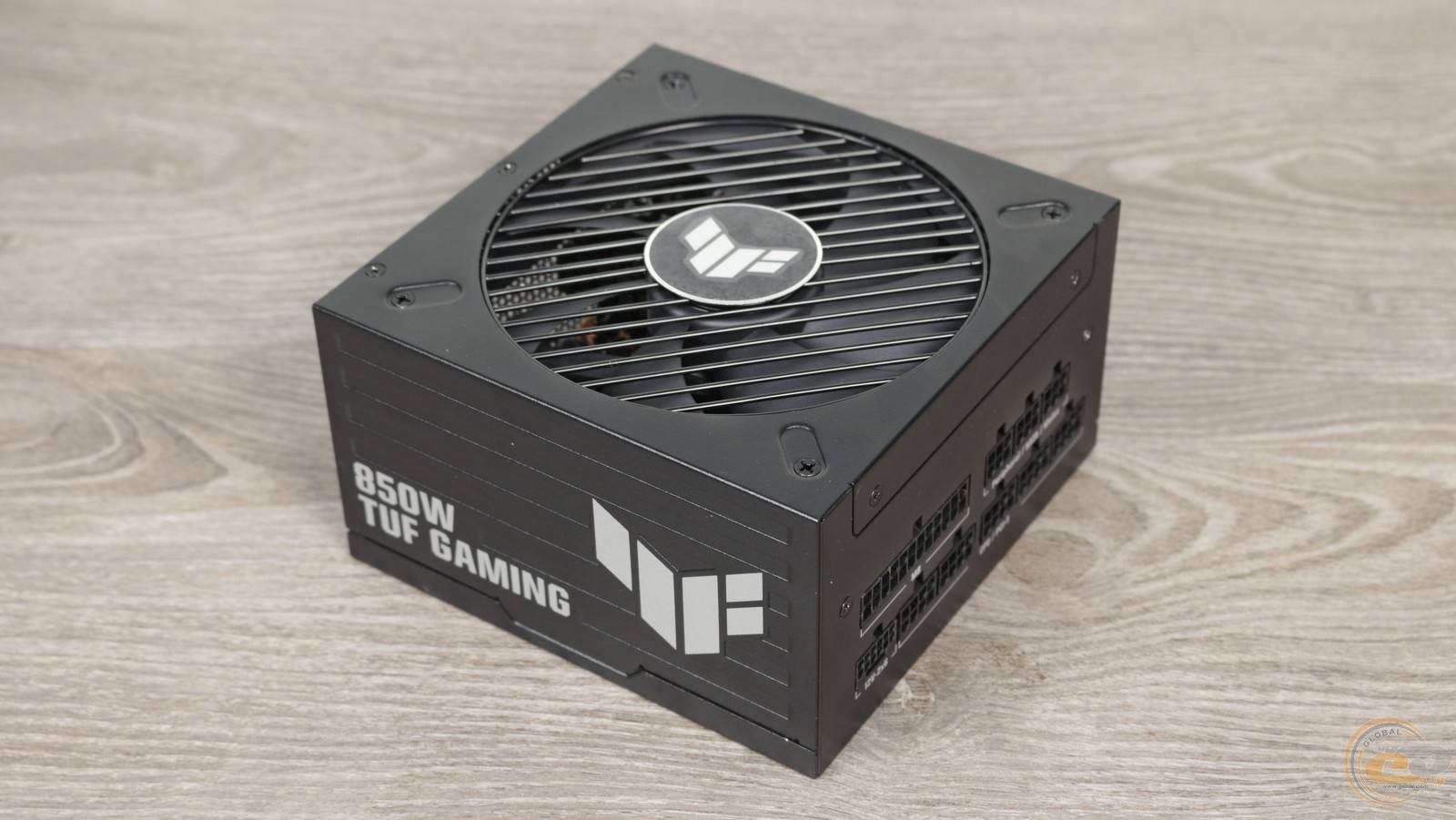

Если в оформлении «золотых» моделей производитель предпочитает скошенные прямые линии, то в случае с «платиновыми» решениями акцент сделан на округлых формах.

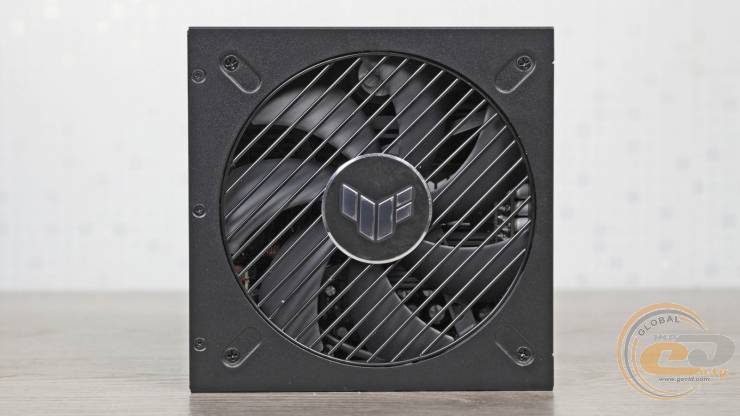

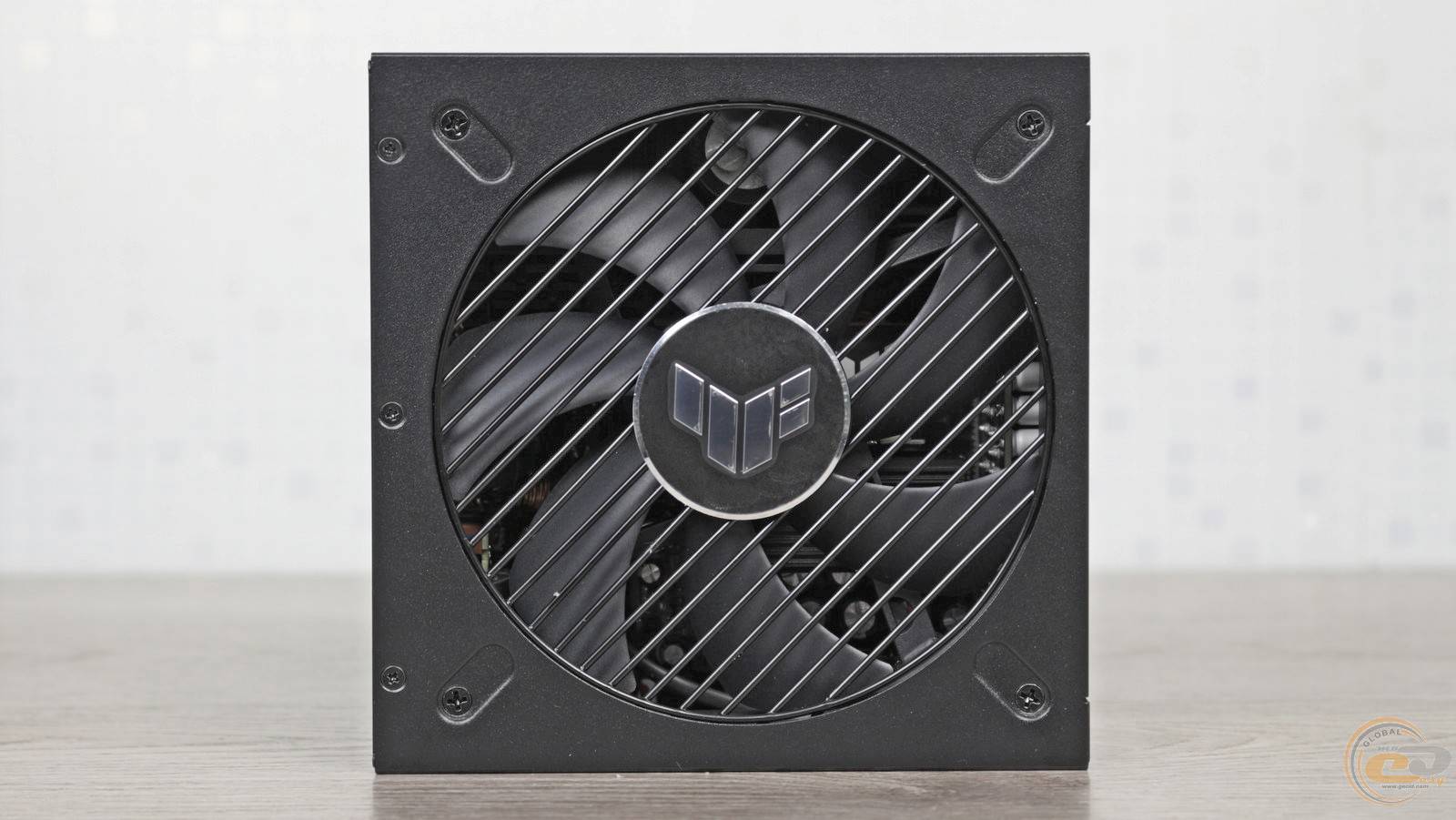

Для охлаждения используется 135-мм вентилятор. При этом размеры всех моделей линейки одинаковые – 150×150×86 мм, независимо от мощности.

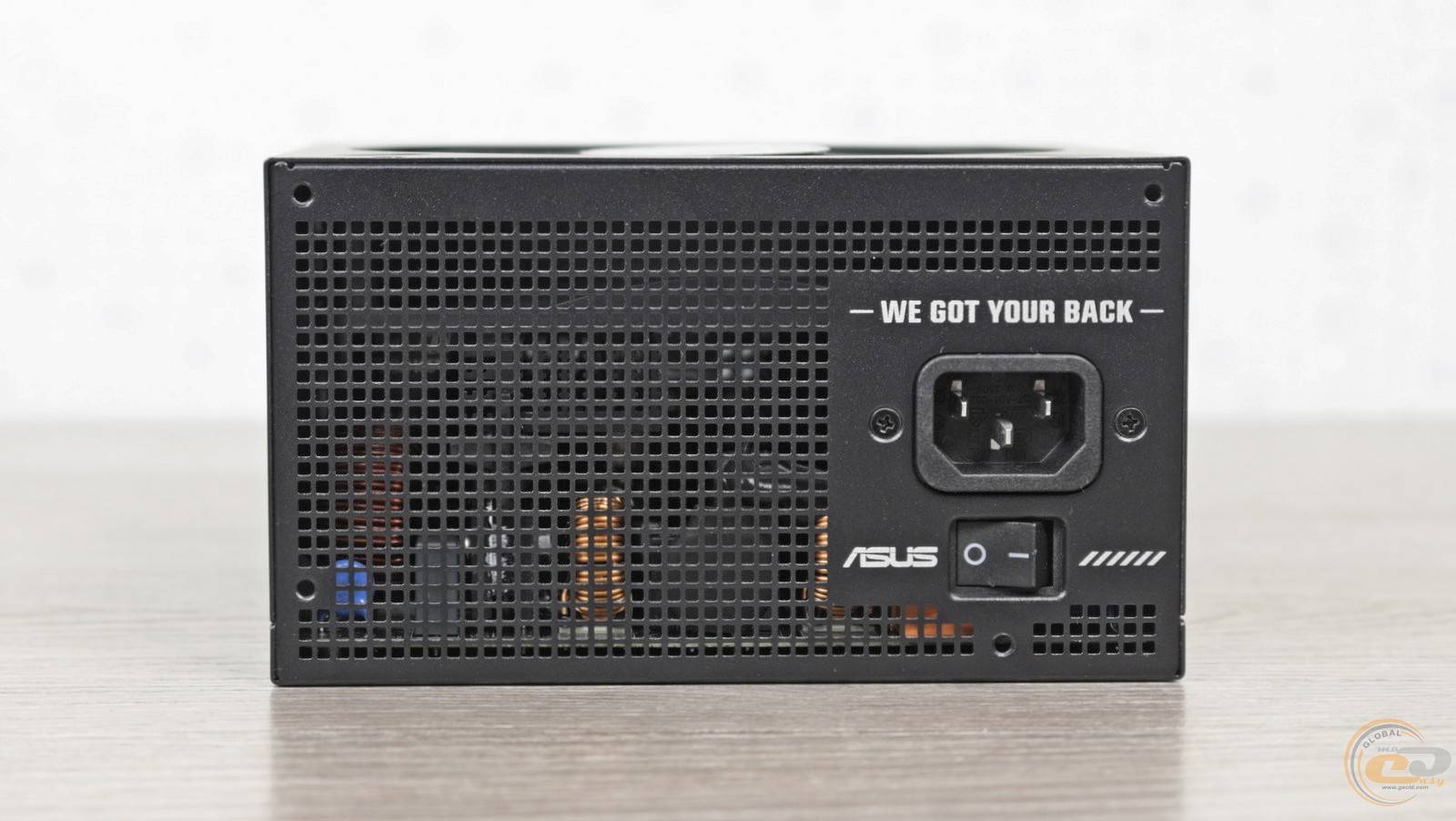

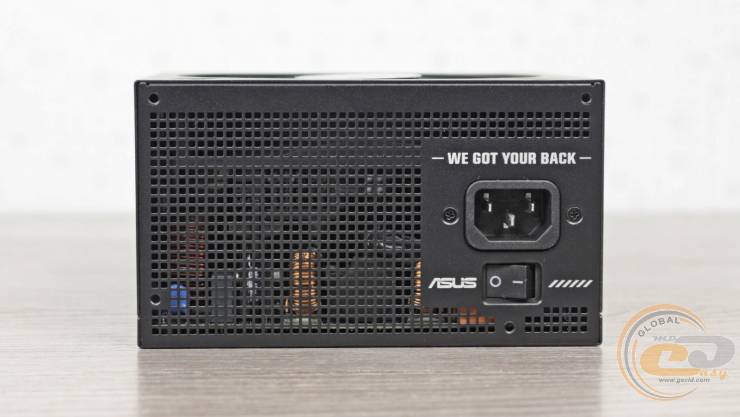

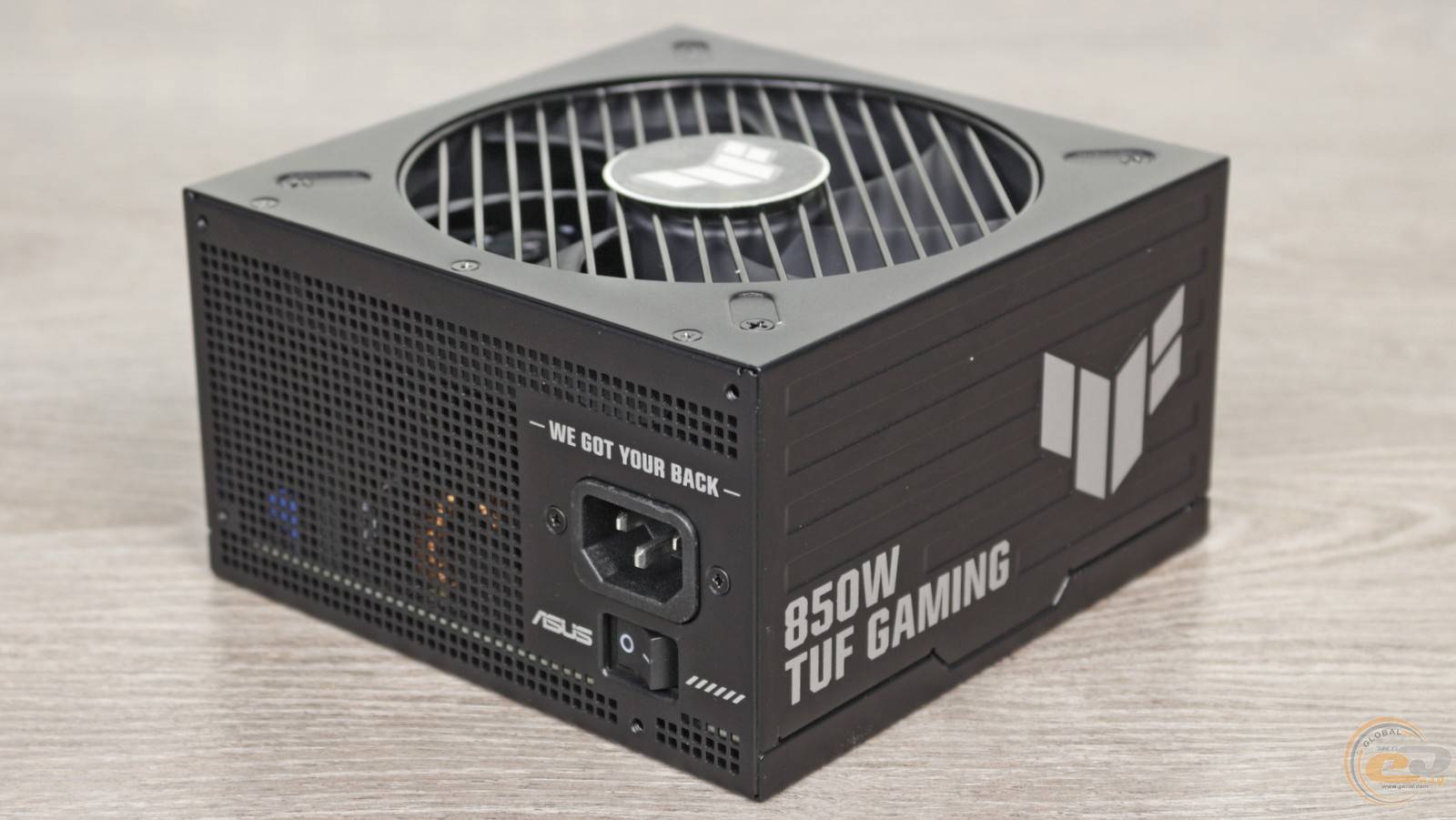

Тыльная сторона усеяна мелкими квадратными отверстиями, рядом с выключателем и разъемом питания. Есть здесь и декоративные элементы.

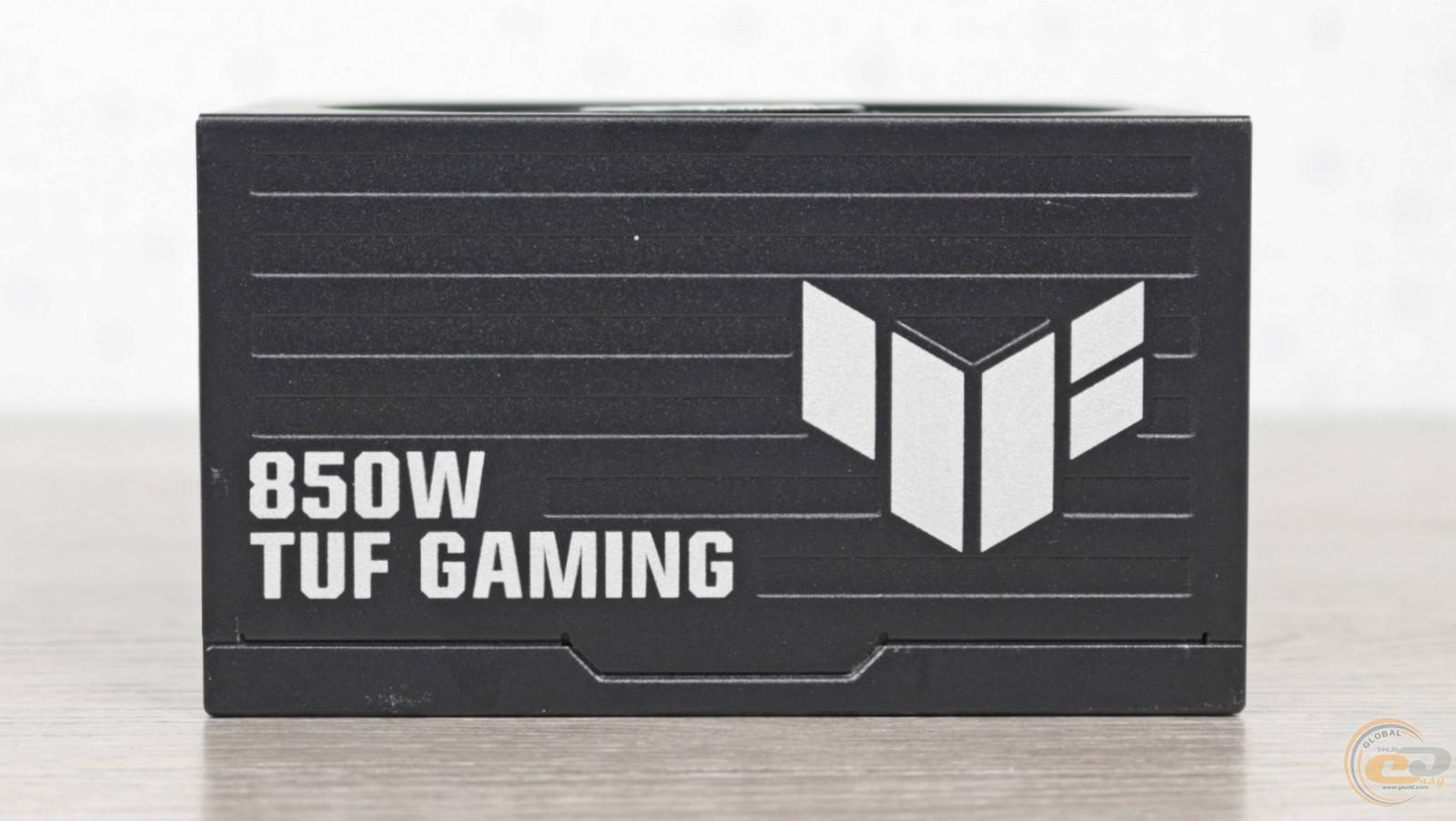

В большей степени это касается обеих сторон, где, кроме логотипа, указано название линейки и мощность устройства.

Оформление симпатичное, но смотрится не так изысканно, как у «золотых» моделей.

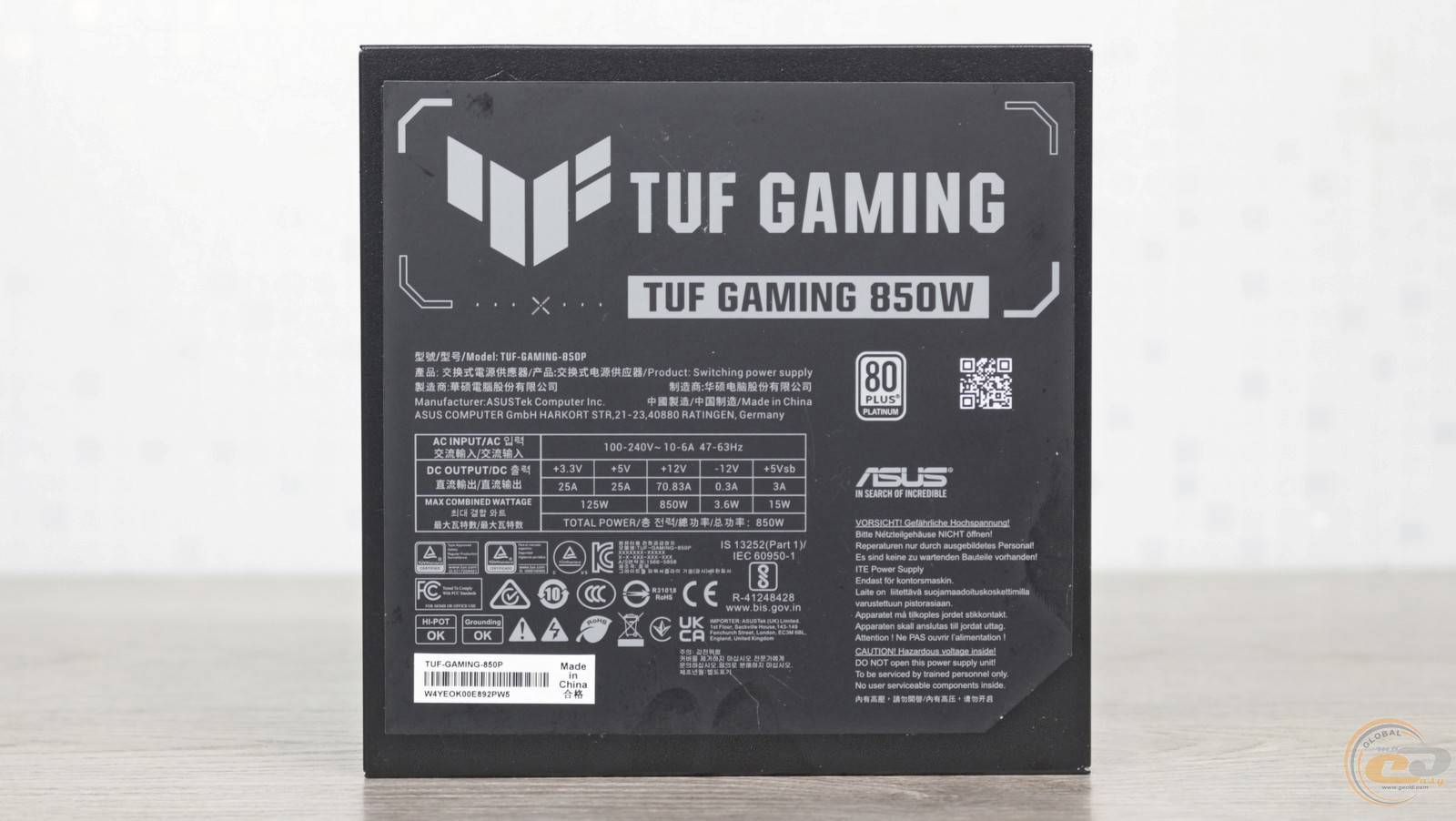

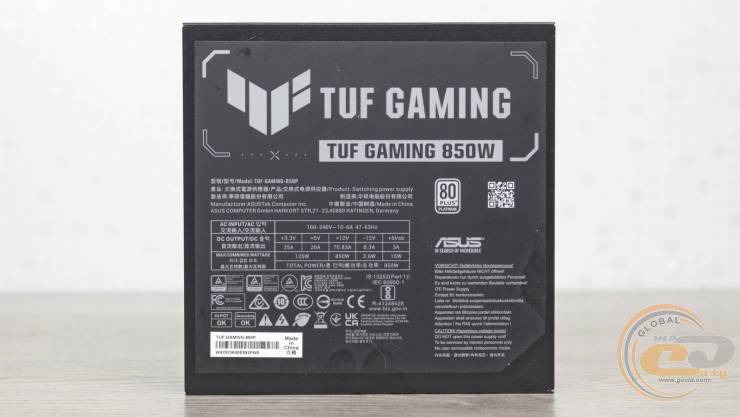

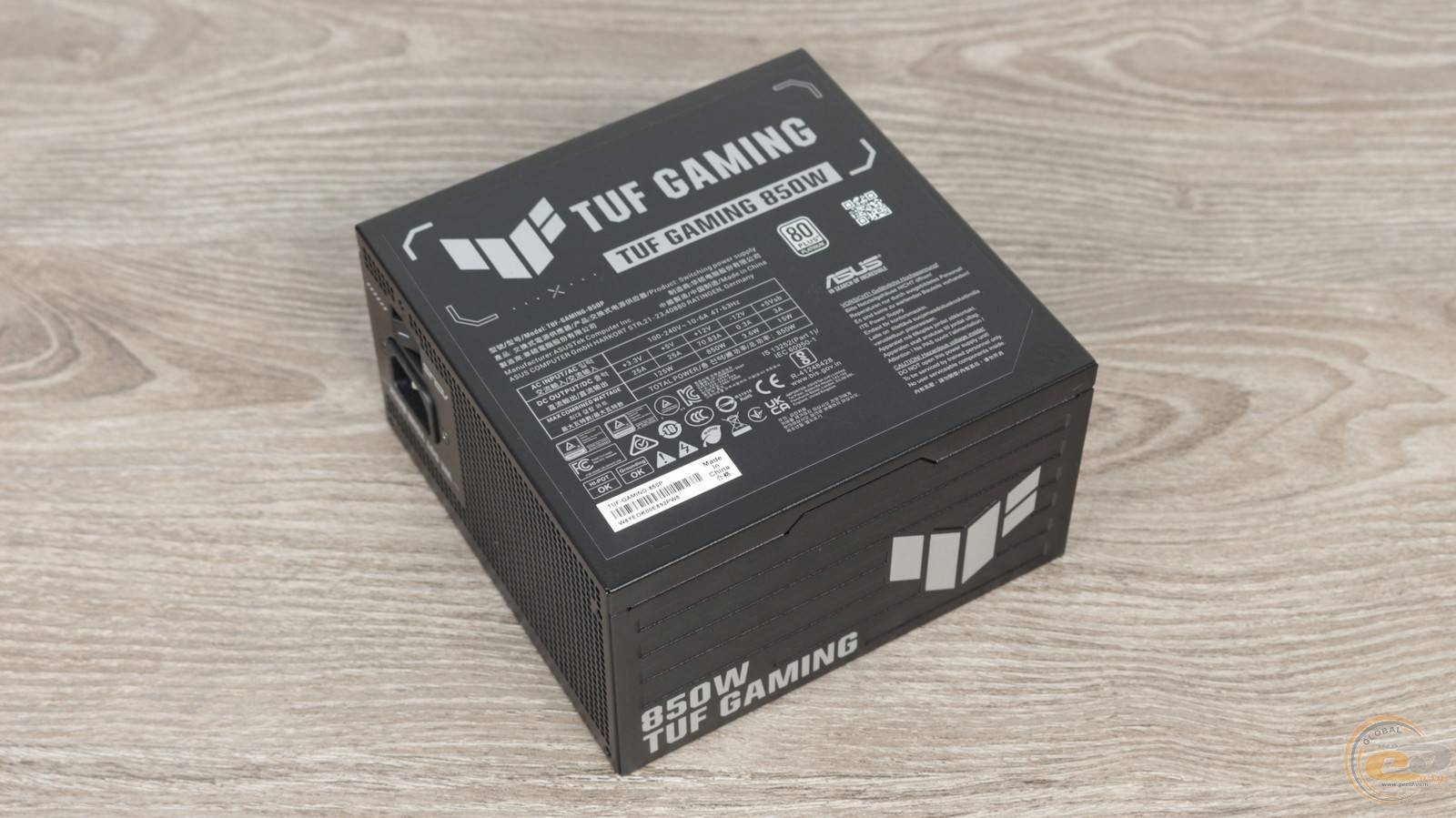

Самая большая панель содержит этикетку с электротехническими параметрами. В их числе – одна линия +12 В мощностью 850 Вт, что полностью соответствует устройству такого класса.

Для младших каналов +3,3В и +5В отведено 125 Вт – это немало, хотя и на 5 Вт меньше, чем у «золотой» модели. А вот максимальный ток на каждом из них не изменился и составляет 25 А.

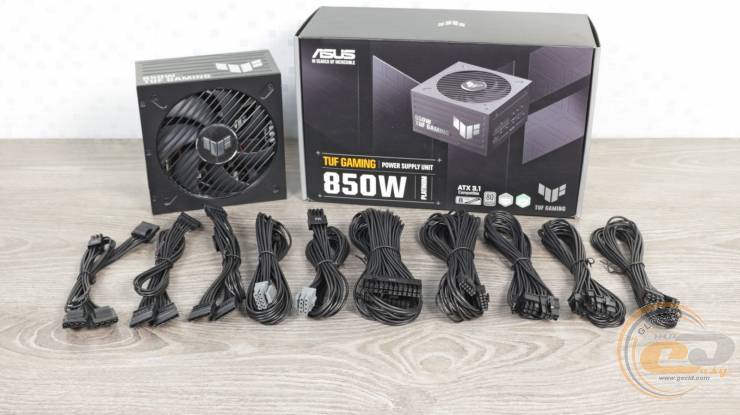

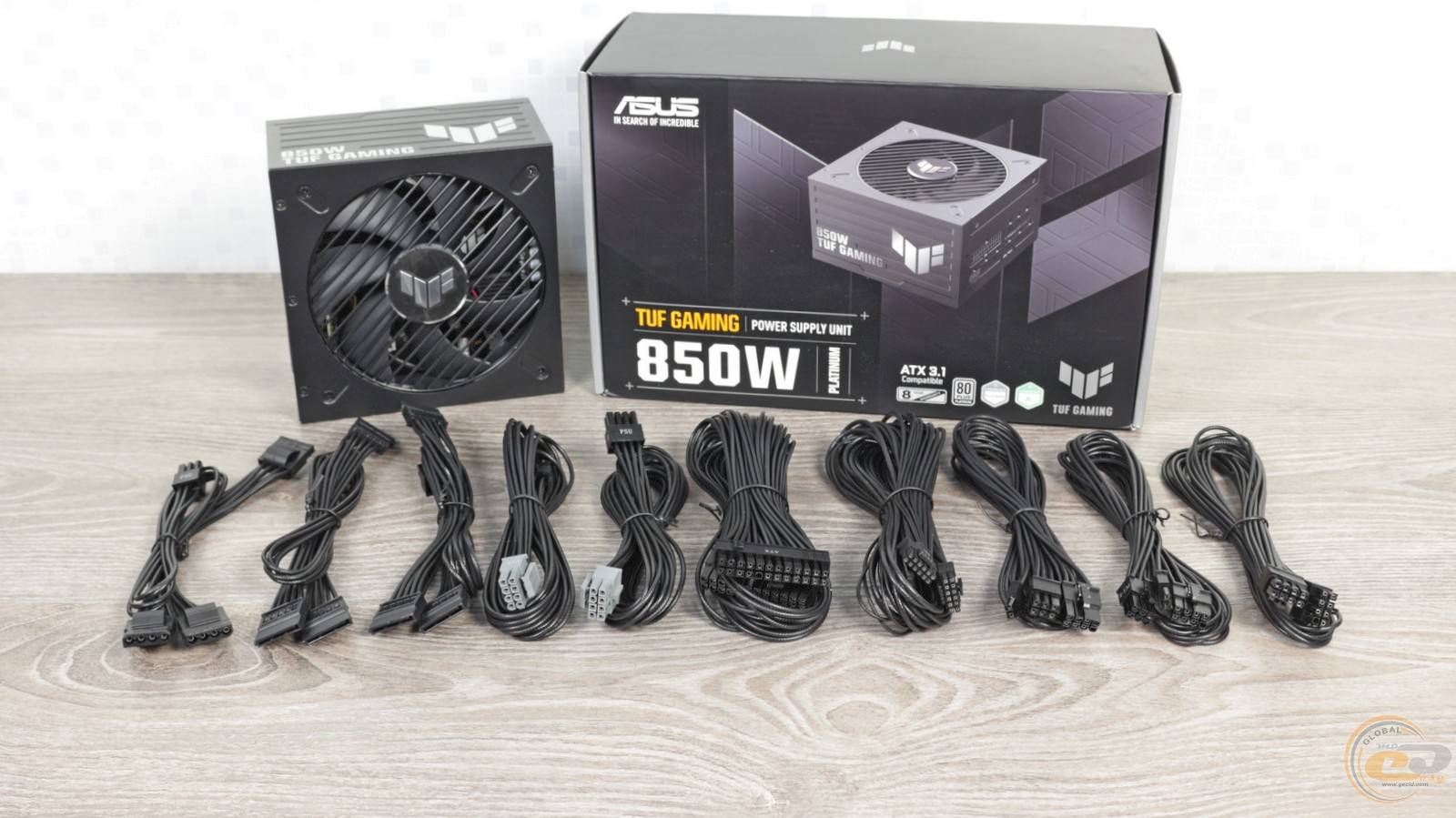

Модульные кабели выполнены в виде круглых проводов. Большинство из них имеют привычный калибр 18 AWG, тогда как в составе 20+4-контактного ATX и PCIe 5.1 (12V-2x6) используются более толстые жилы калибром 16 AWG. Вот так выглядит полная конфигурация кабелей:

В наличии 20+4-контактный ATX, пара 4+4-контактных ATX12V, а также три 6+2-контактных PCIe и современный 600-ваттный PCIe 5.1 (12V-2x6). Для накопителей и периферии предусмотрено шесть SATA и три PATA. Такой набор стал своеобразным «золотым стандартом» для современных блоков питания, его вполне достаточно для построения высокопроизводительной системы даже с флагманской видеокартой.

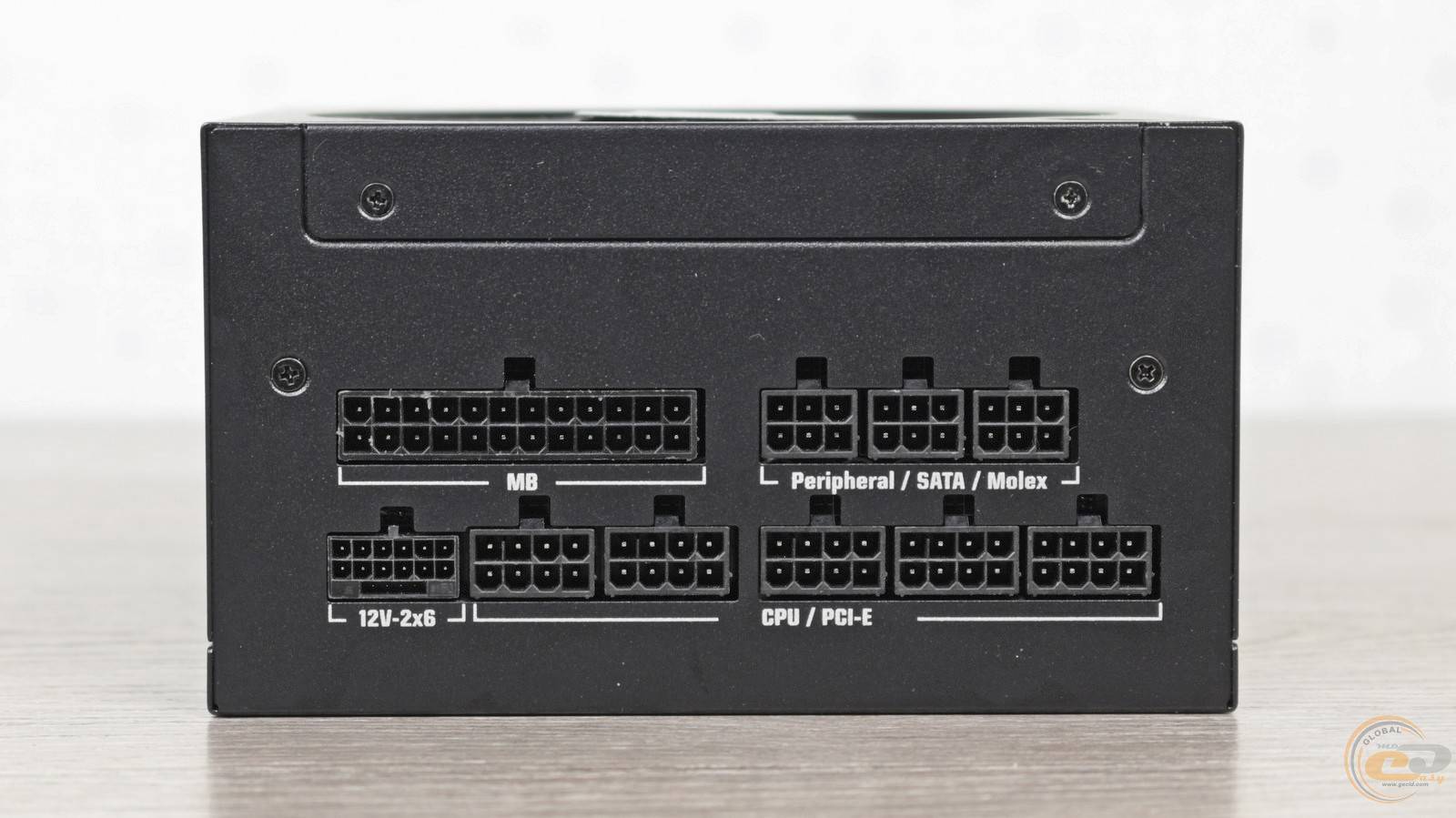

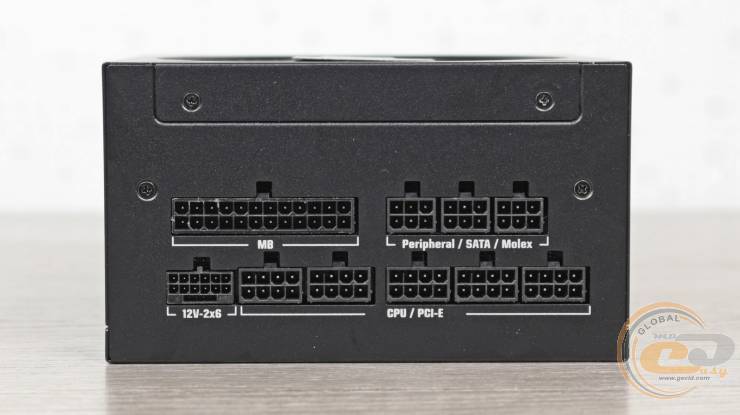

А правильно подключить кабели к разъемам на корпусе помогут соответствующие подписи и разная форма коннекторов.

Внутреннее строение

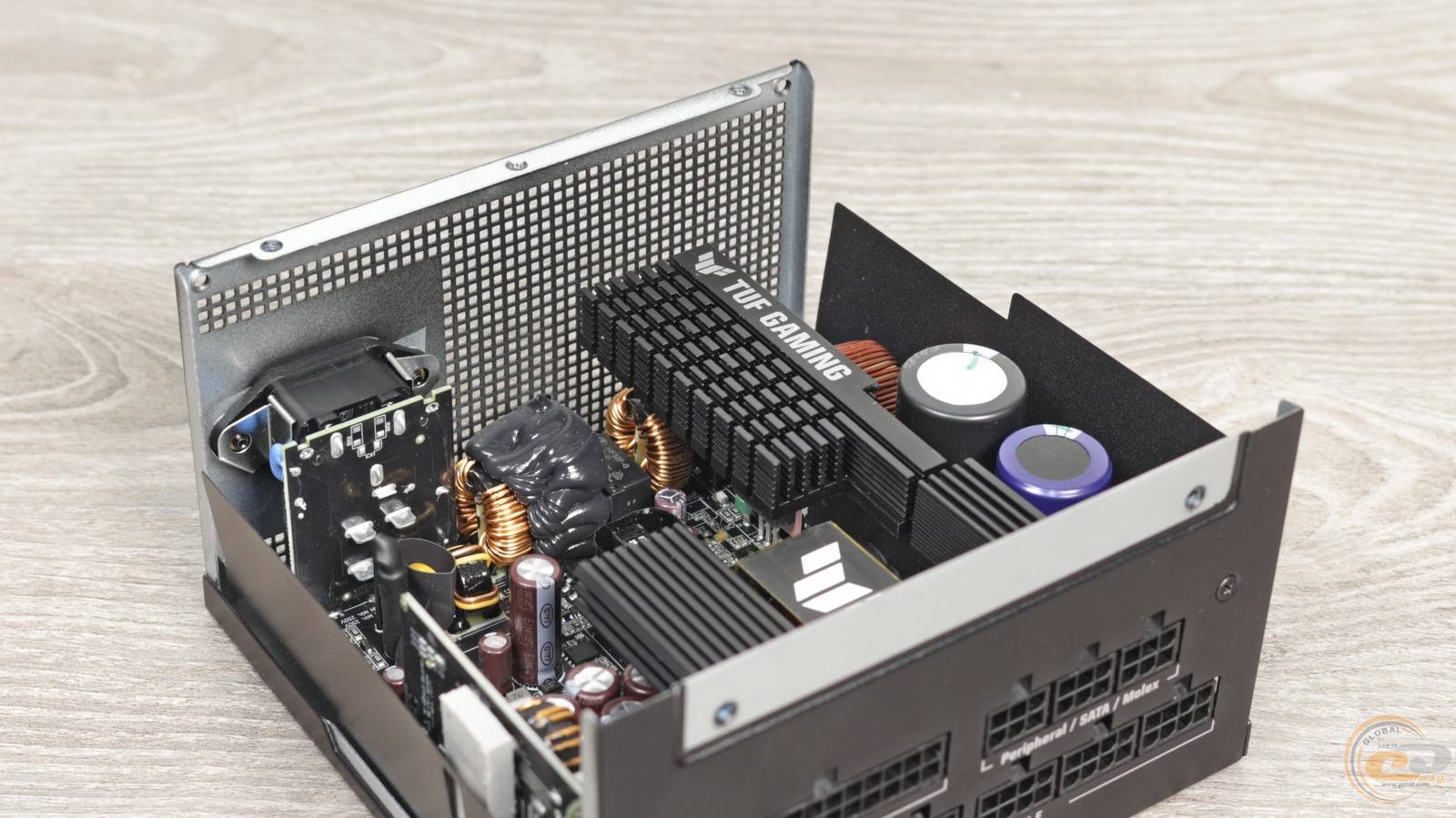

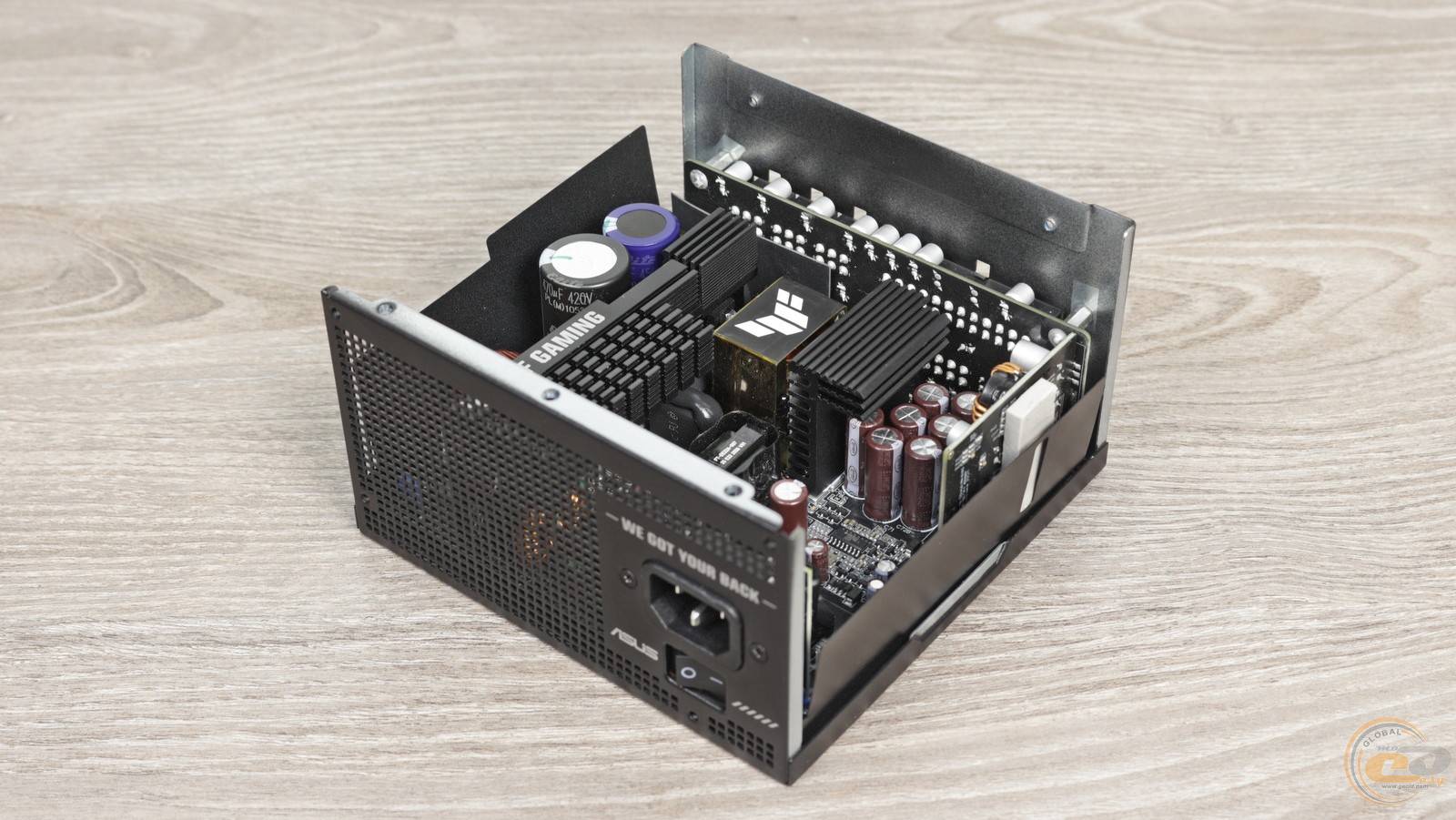

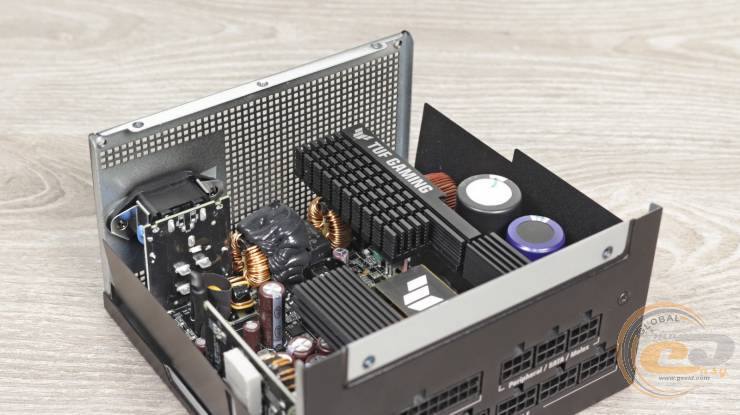

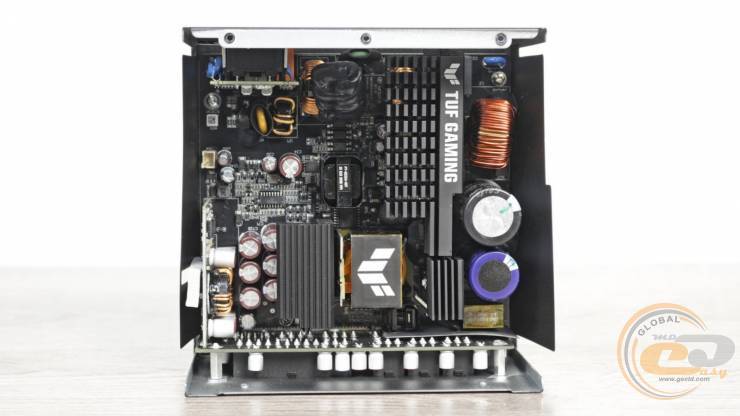

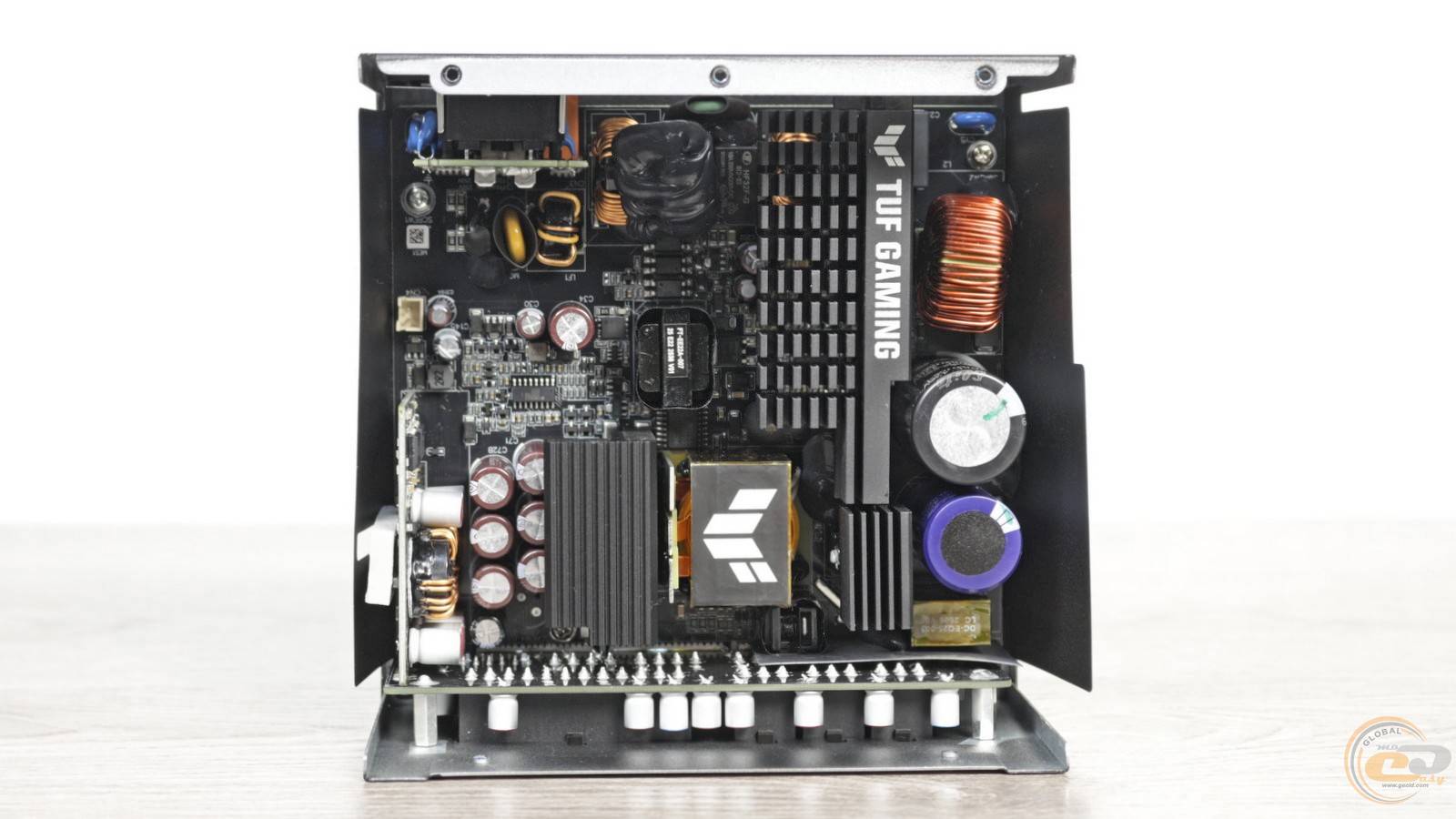

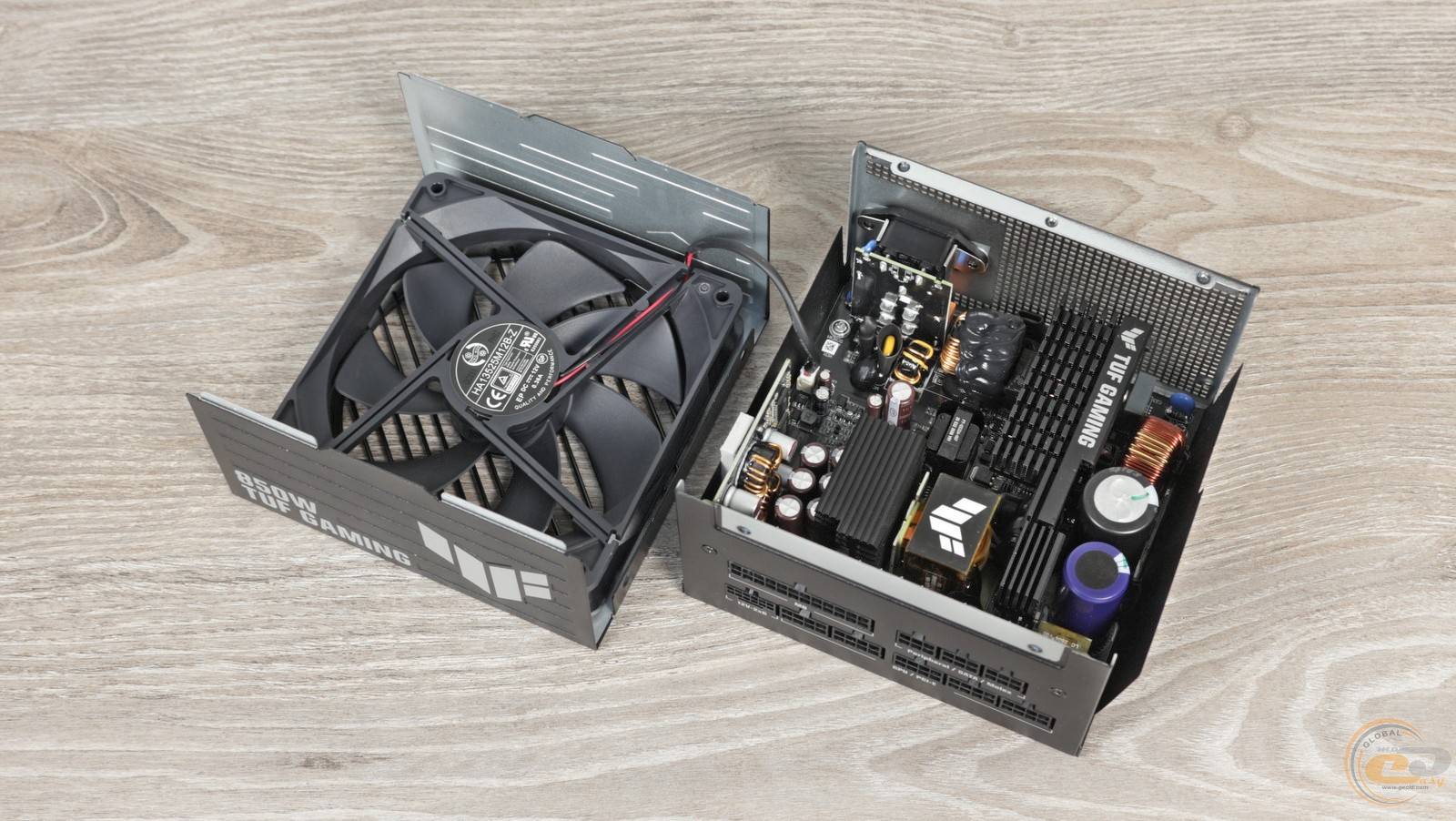

Что ж, пора заглянуть внутрь ASUS TUF Gaming 850W Platinum.

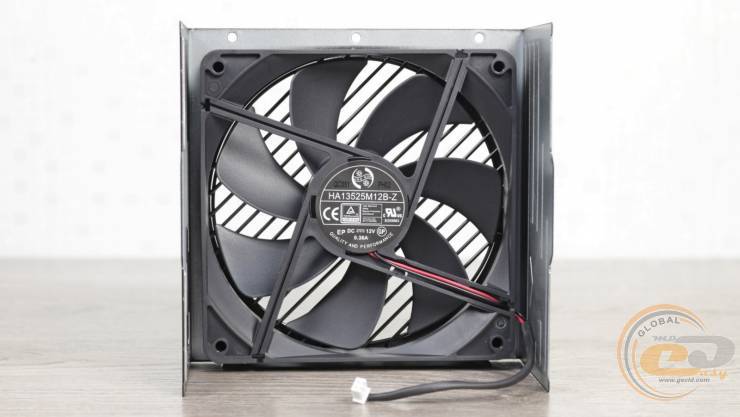

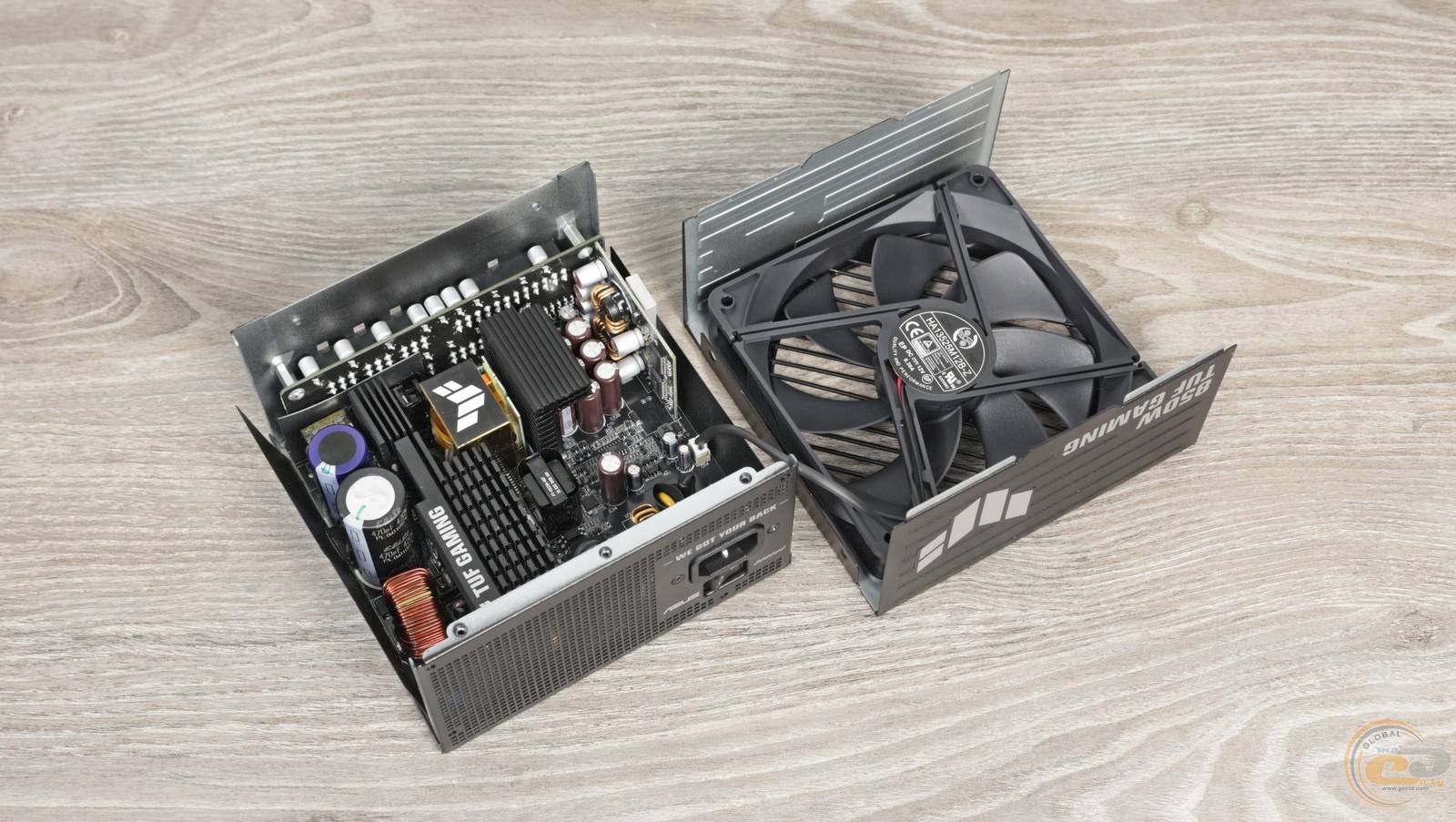

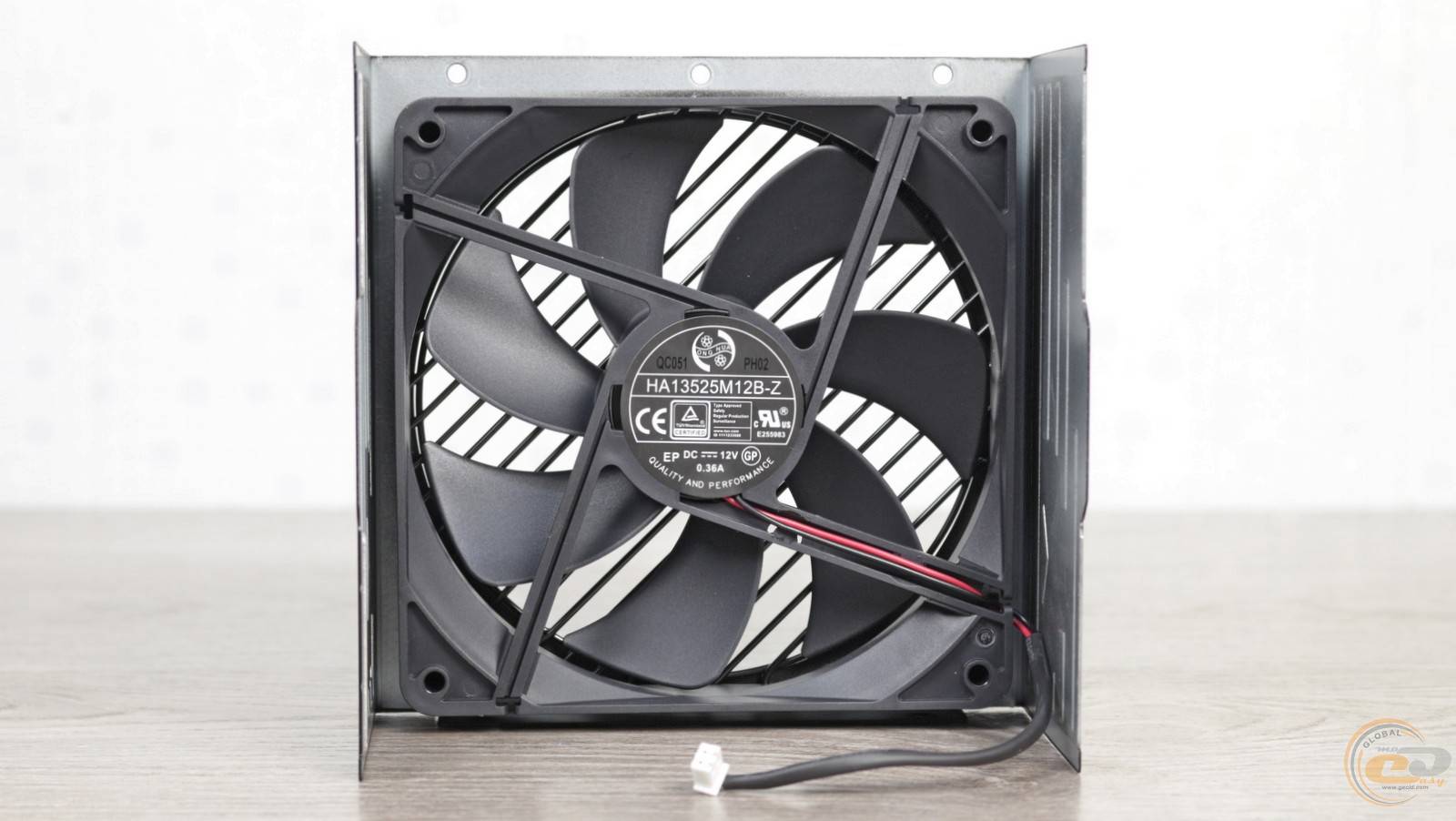

Вентилятор Hong Hua HA13525M12B-Z размерами 135×135×25 мм оснащен двойным шарикоподшипником (Double Ball Bearing), обеспечивающим длительный срок службы. Подсоединяется он к 2-контактному коннектору и потребляет до 4,32 Вт (0,36 А при 12 В). Как и в других моделях производителя, здесь нет пластин для оптимизации воздушных потоков.

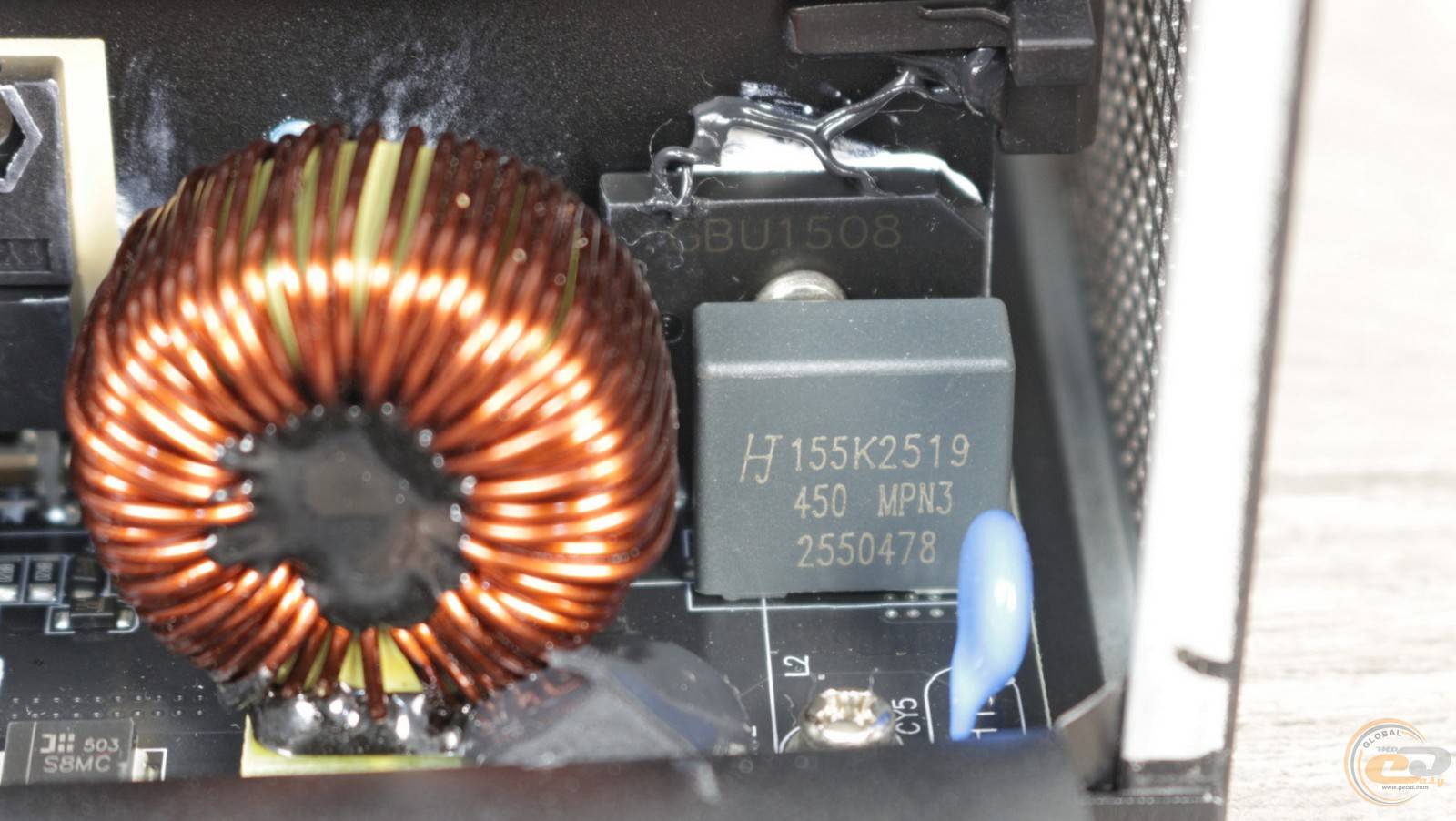

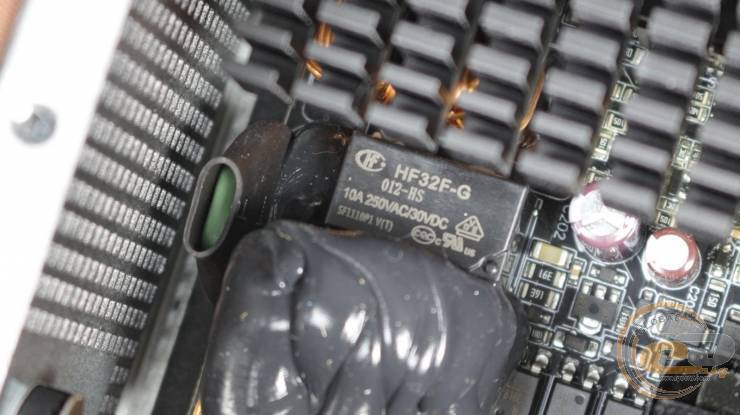

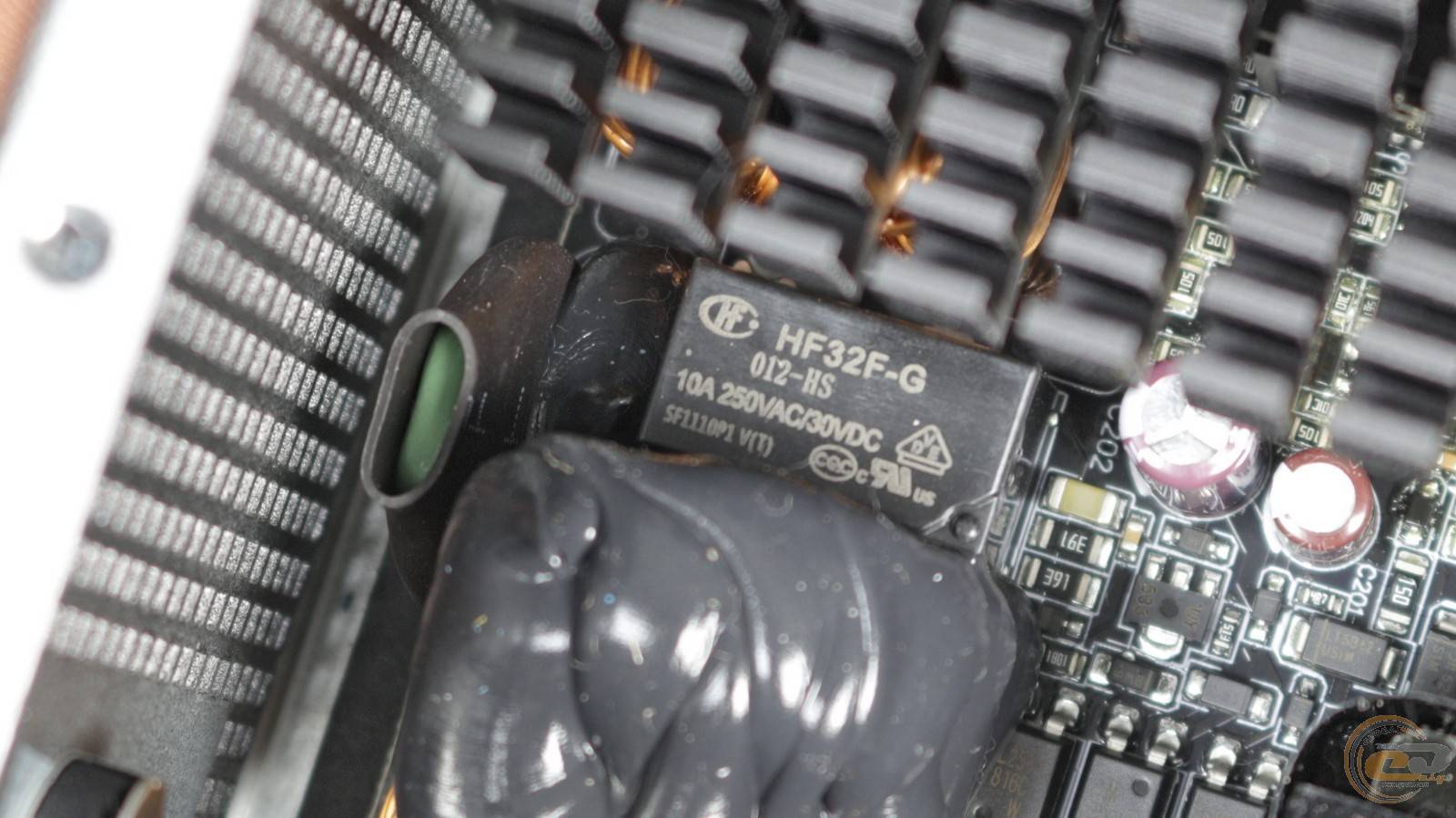

В блоке питания такого класса мы ожидали увидеть входной фильтр в полном составе и не разочаровались. Он содержит не только X- и Y-конденсаторы и катушки индуктивности, но и варистор, плавкий предохранитель, терморезистор и реле для ограничения пусковых токов.

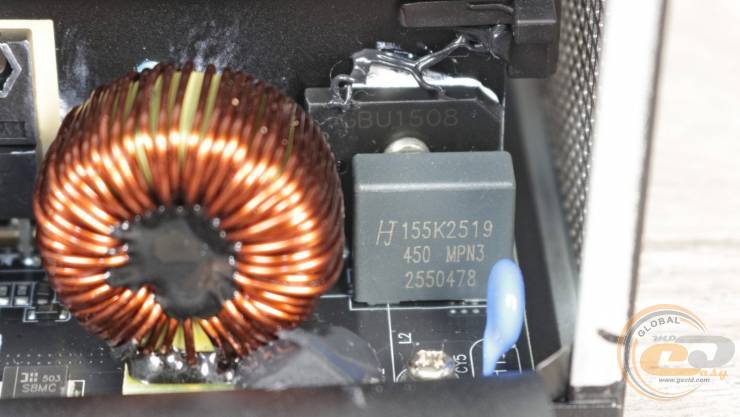

Пара диодных сборок GBU1508 рассчитана на ток до 15 А. Рядом расположен габаритный дроссель узла APFC, а соседний радиатор охлаждает его силовые элементы.

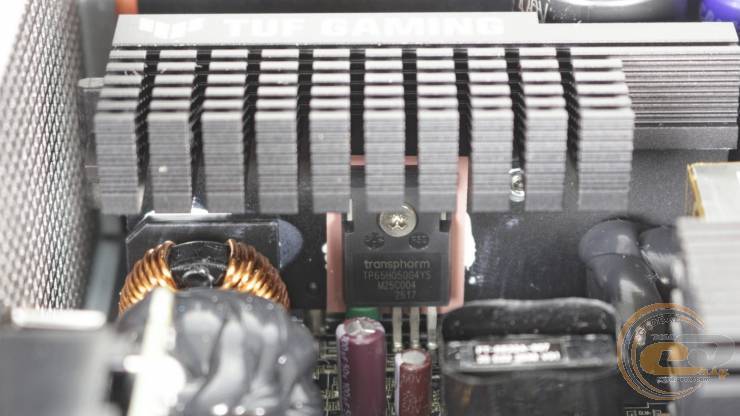

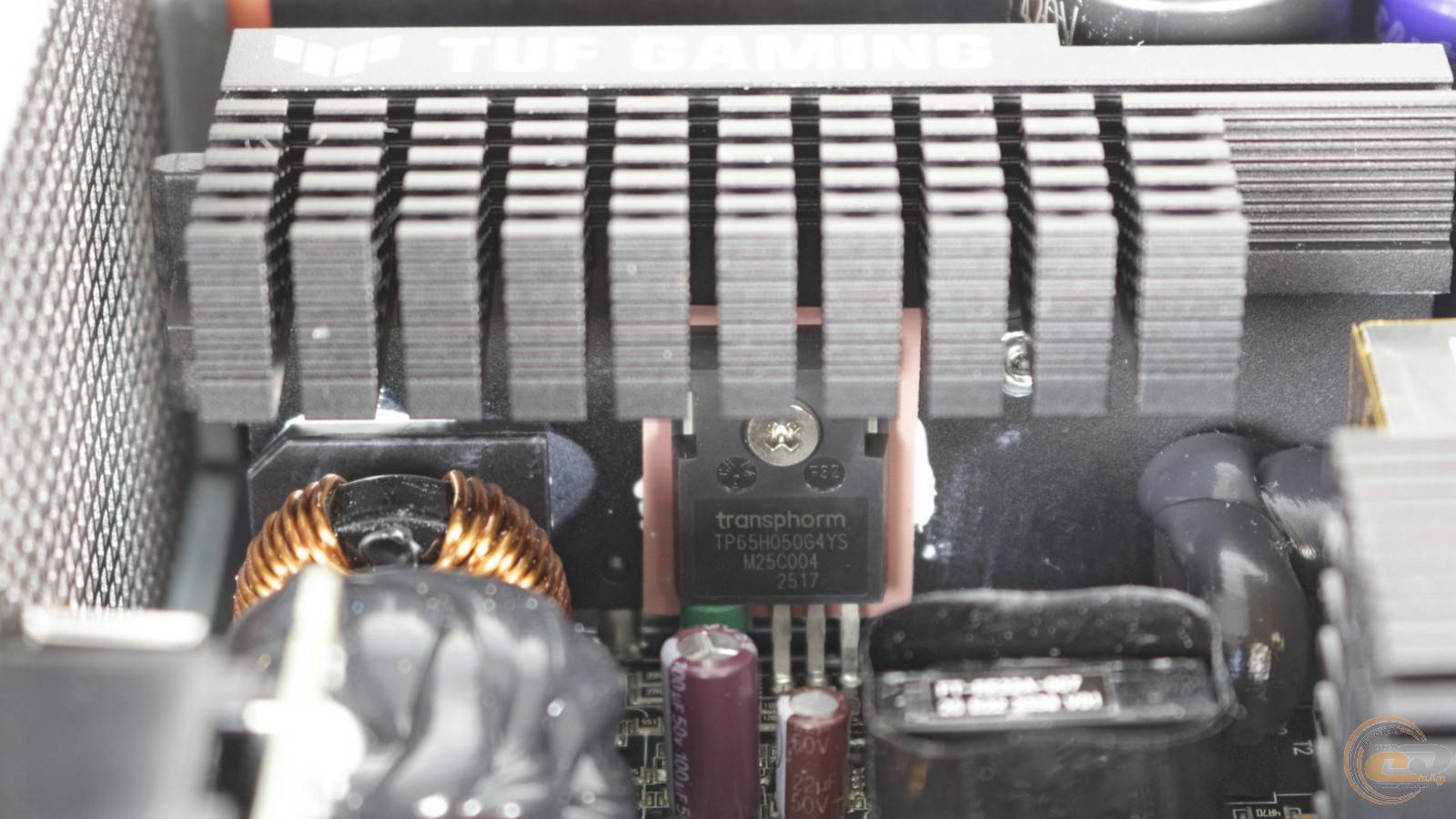

Среди них – GaN-транзистор TP65H050G4YS производства американской компании Transphorm. Такие элементы работают значительно быстрее, чем классические кремниевые транзисторы, выдерживают более высокое напряжение и обеспечивают более высокую энергоэффективность.

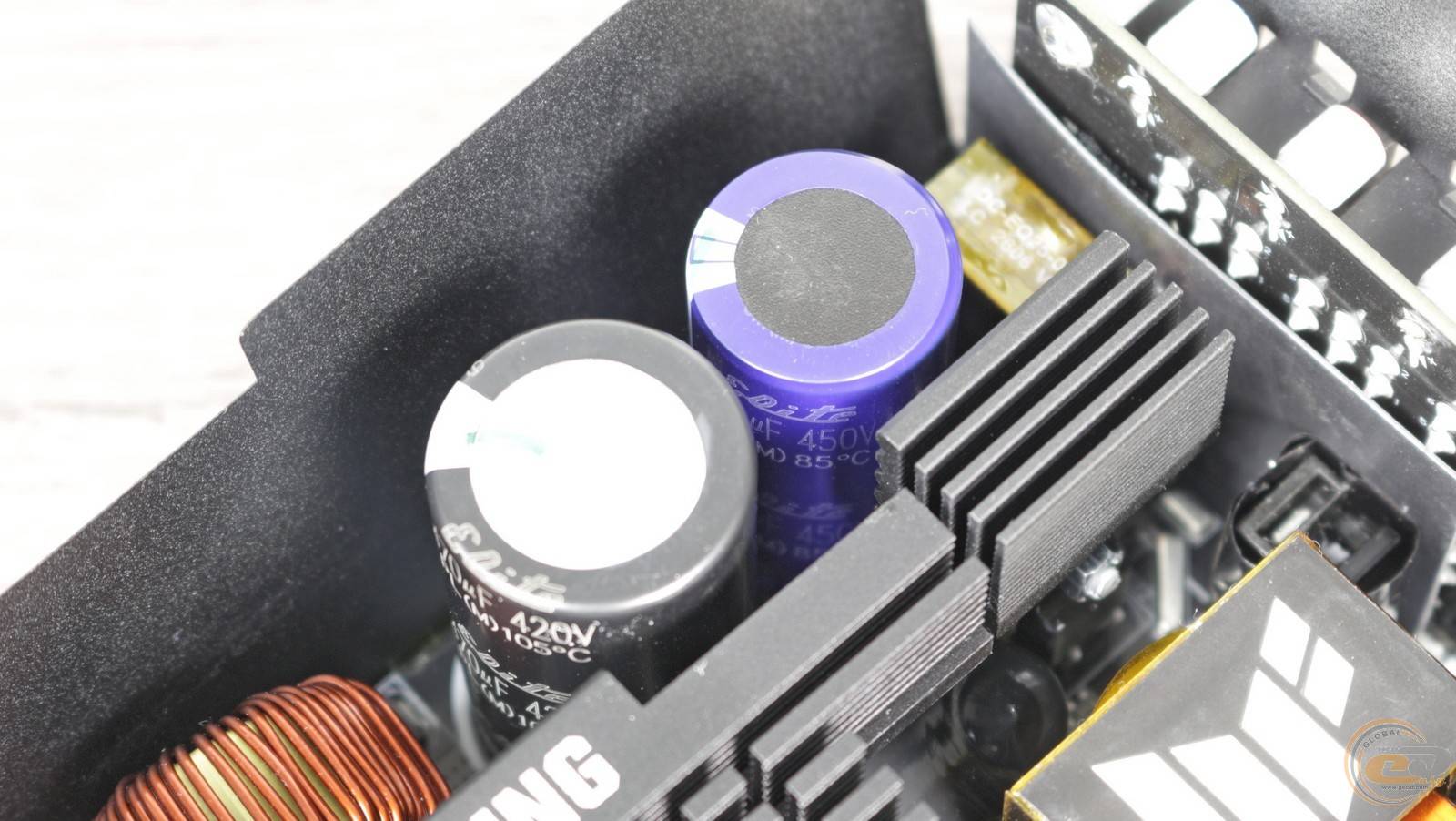

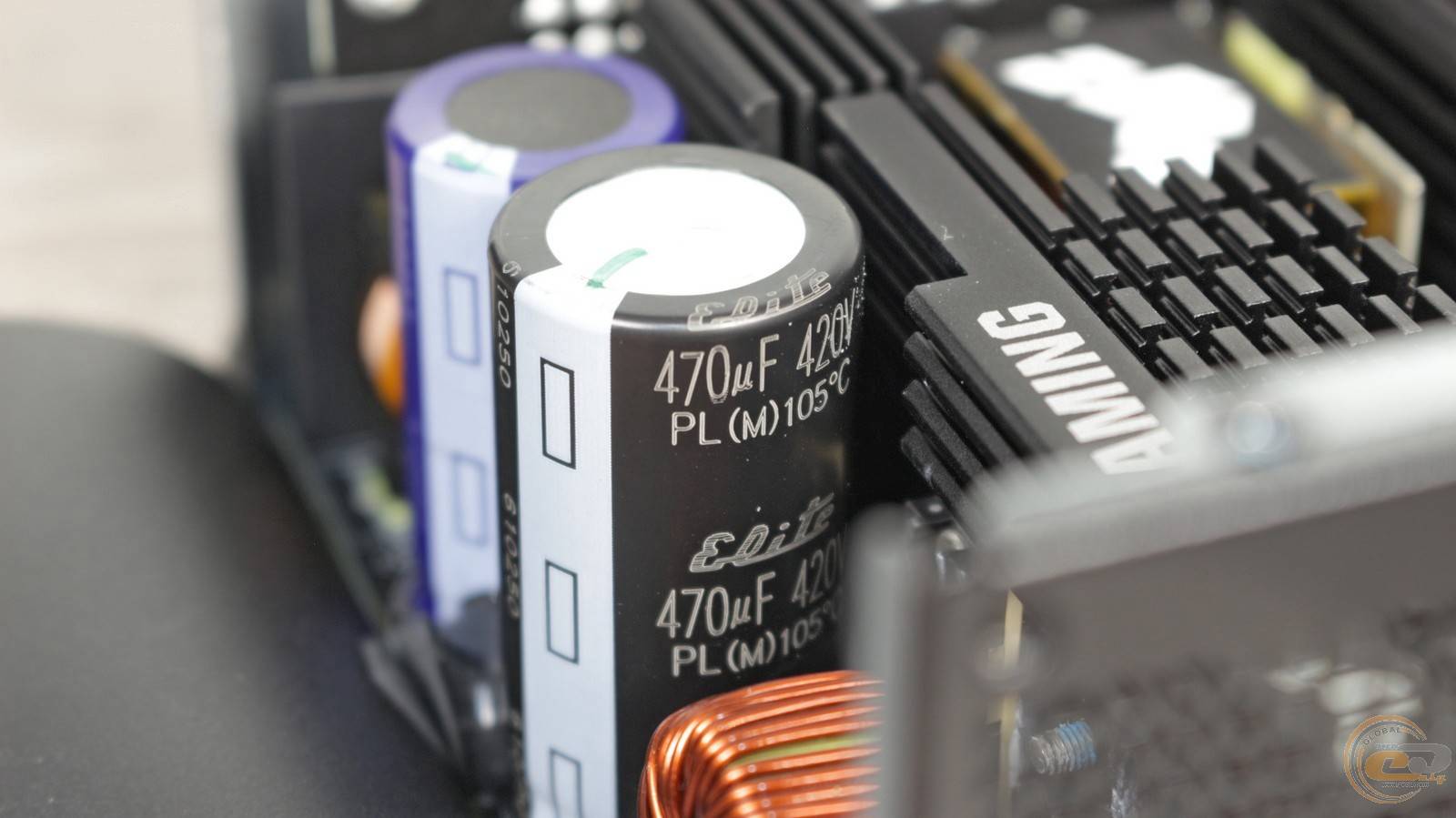

А вот входные конденсаторы нас несколько разочаровали. Если в «золотом» 850-ватнике использовалась пара японских высокотемпературных конденсаторов Nichicon суммарной емкостью 860 мкФ, то здесь распаяны два тайваньских Elite на 690 мкФ (470 мкФ + 220 мкФ). К тому же, только один из них рассчитан на высокотемпературный режим. Конечно, это неплохое решение, но все же определенный шаг назад. Да и в устройстве с ценником более $200 хотелось бы видеть более качественную элементную базу.

В первичной части используется высокоэффективный резонансный преобразователь Half-Bridge LLC.

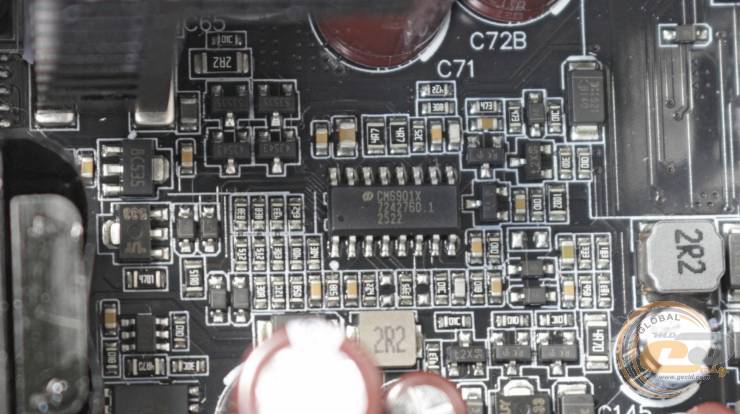

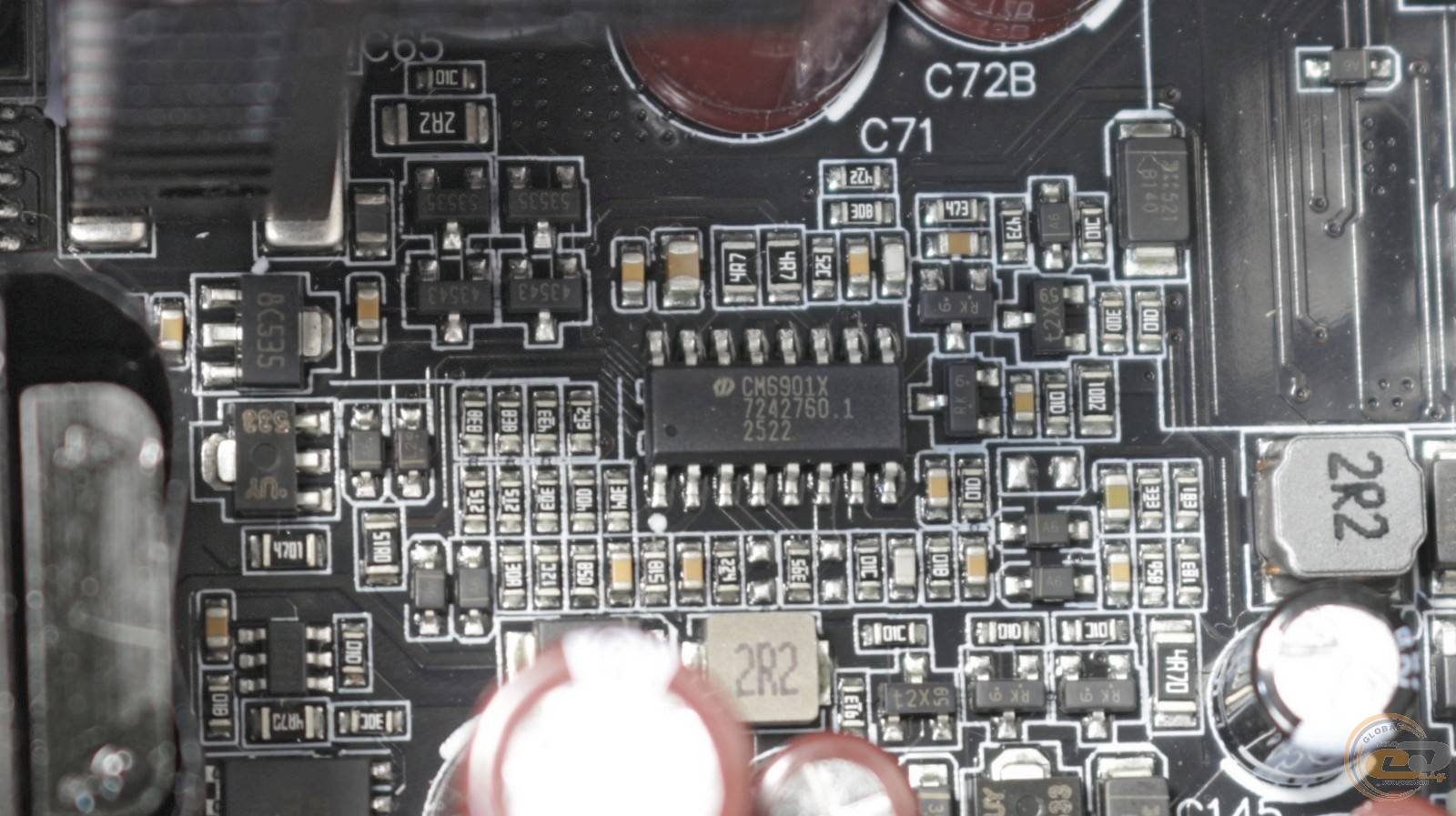

Управляет его работой ШИМ-контроллер Champion CM6901X.

По другую сторону трансформатора содержатся элементы синхронного выпрямителя, которые охлаждает габаритный Г-образный радиатор.

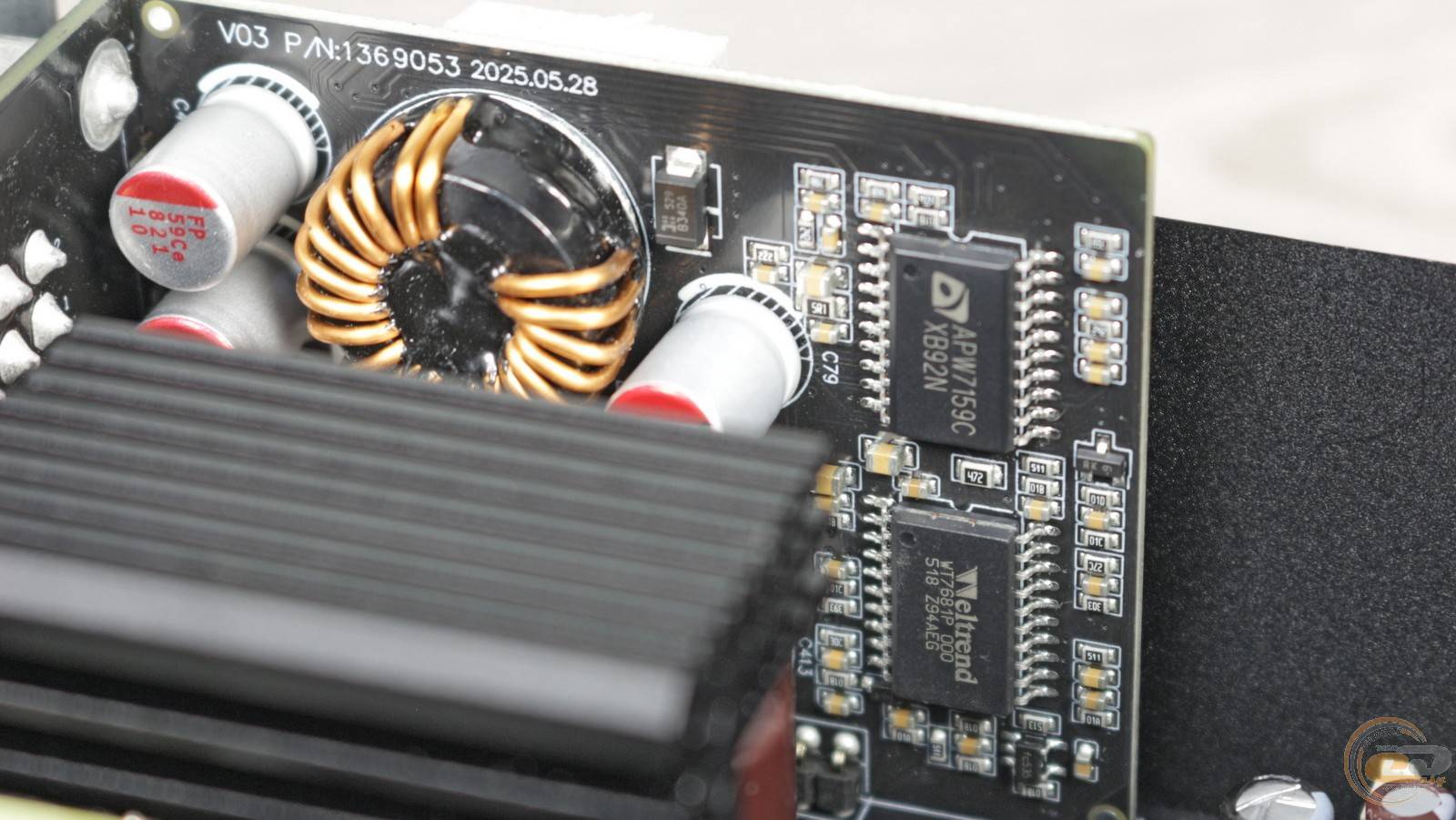

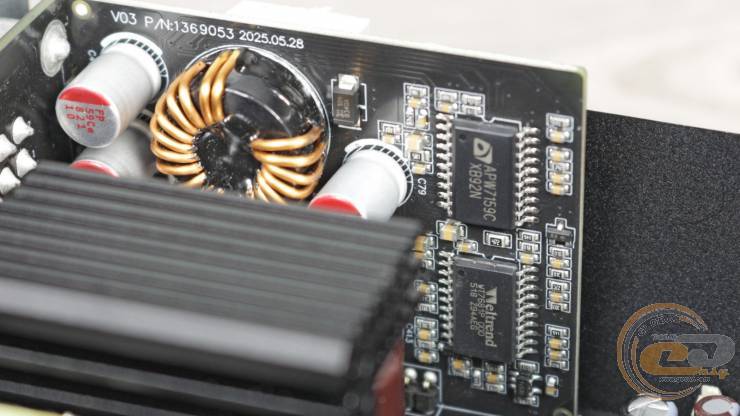

В свою очередь, DC-DC-преобразователи на базе контроллера APW7159C формируют каналы +3,3В и +5В. Их составляющие, в частности, ферритовые дроссели и полимерные конденсаторы, расположены на отдельной дочерней плате.

Здесь же распаяна микросхема-супервизор Weltrend WT7681P, отвечающая за реализацию ряда защит. Полный их перечень такой:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

Также производитель упоминает о дополнительном покрытии платы для защиты от влаги и частиц пыли. Кроме того, блоки питания этой серии проходят ряд экстремальных тестов: падение, вибрацию, влияние экстремальных температур и стойкость к коррозии.

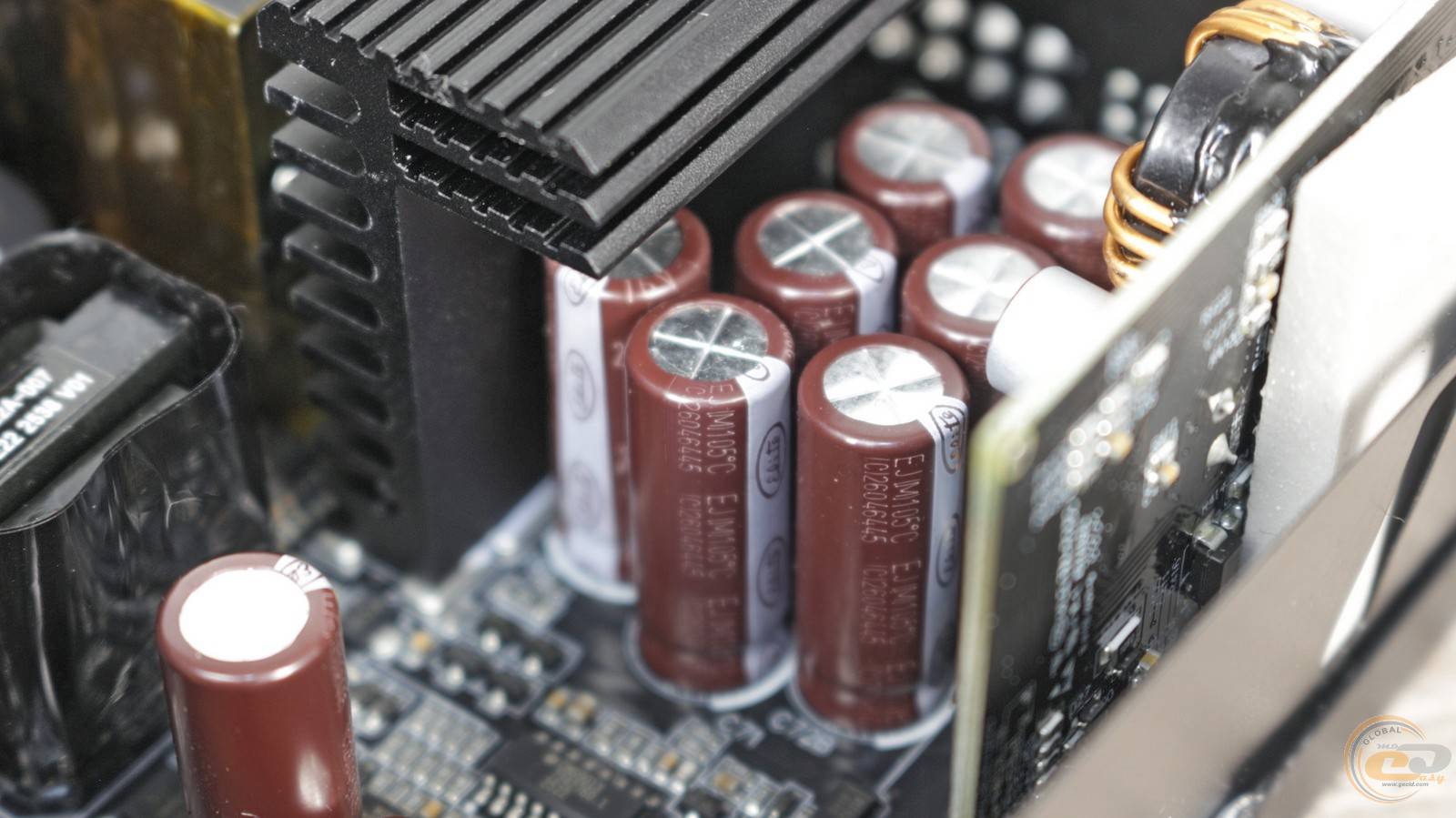

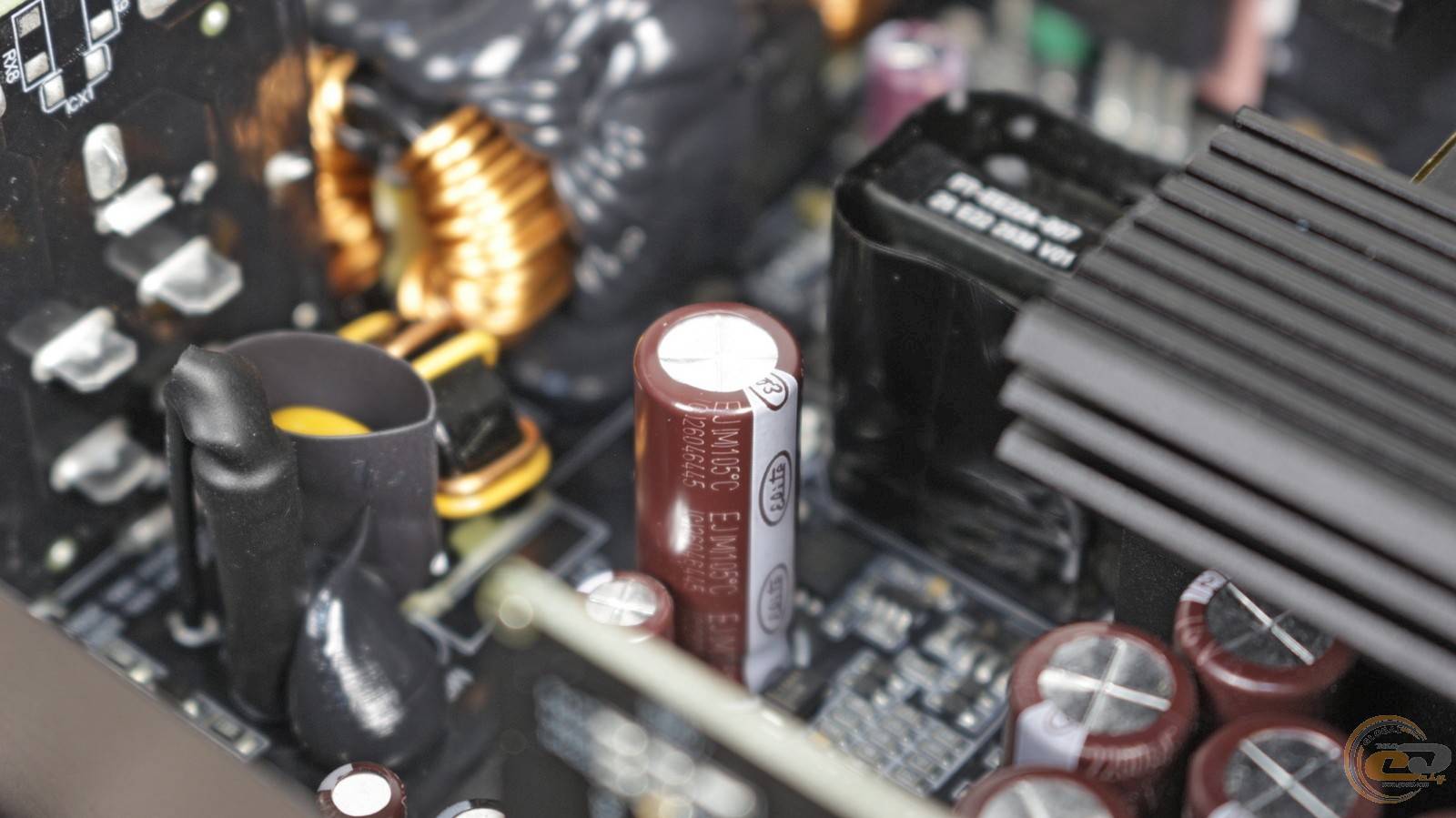

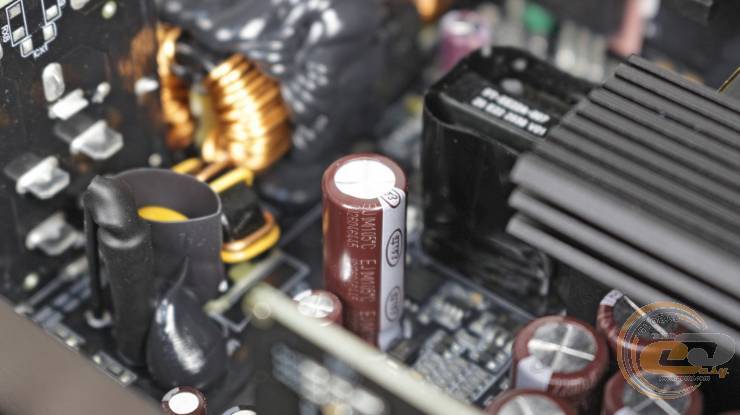

Что касается конденсаторов в узле фильтрации, то здесь также преимущественно высокотемпературные элементы от тайваньской Elite с рабочей температурой до 105 °C, — также как и в «золотой» модели.

Тестирование

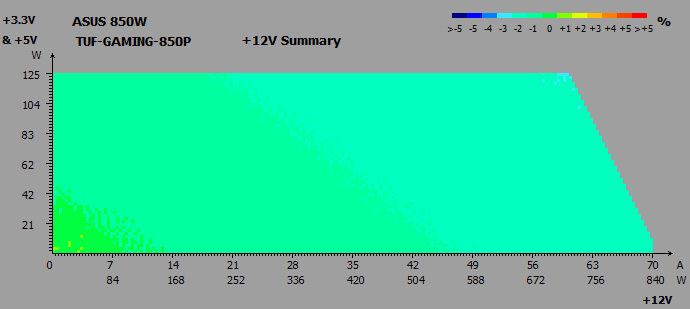

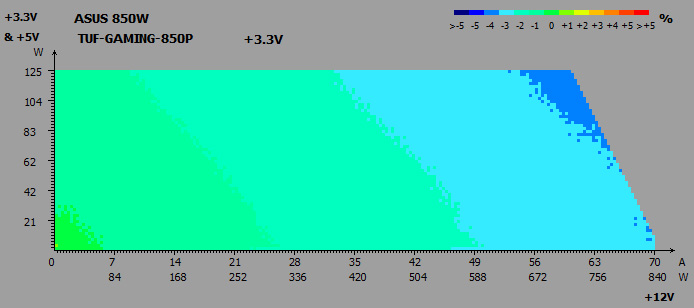

Кросс-нагрузочные характеристики

Стандарт ATX12V допускает отклонение напряжений на всех линиях питания в пределах ±5% от номинального значения.

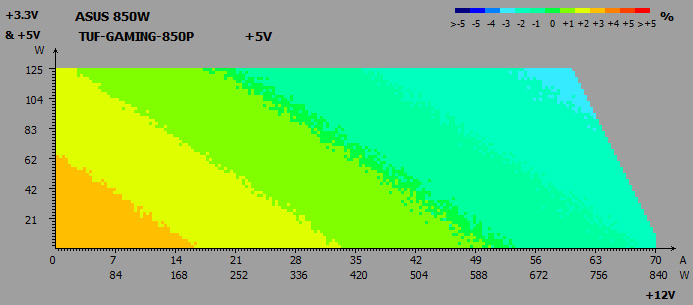

В ходе кросс-нагрузочных тестов ASUS TUF Gaming 850W Platinum были зафиксированы следующие отклонения:

• линия +3,3В: от –4% до 0%;
• линия +5В: от –2% до +3%;
• линия +12В: от –2% до 0%.

Как видим, на всех трех основных линиях отклонения напряжения не выходят за пределы от −4% до +3%, что заметно лучше допустимых ±5%.

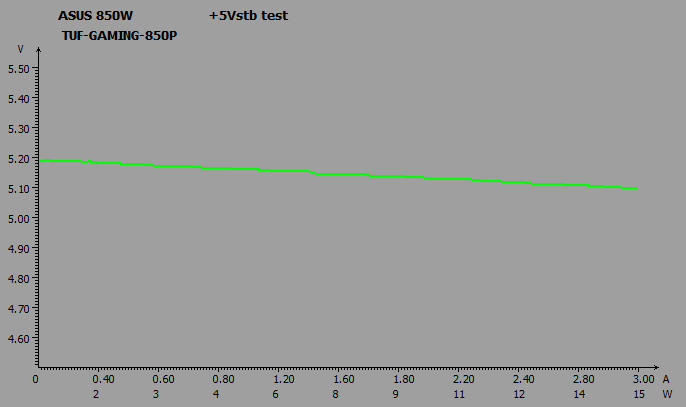

Дежурная линия питания +5VSB

Напряжение дежурной линии питания также меняется в допустимых пределах: от 5,10 до 5,19 В или от +2% до +3,8%.

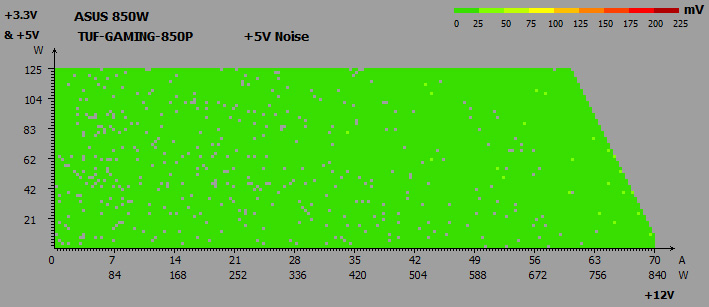

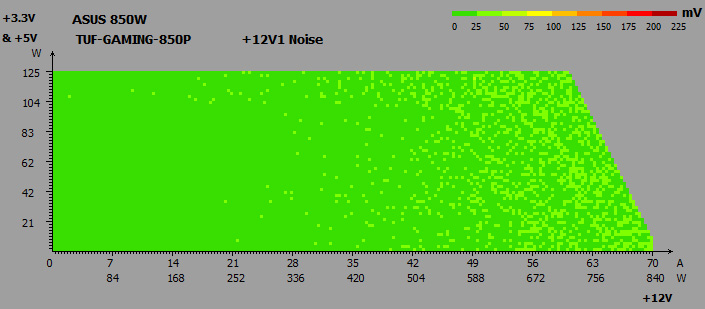

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые уровни пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

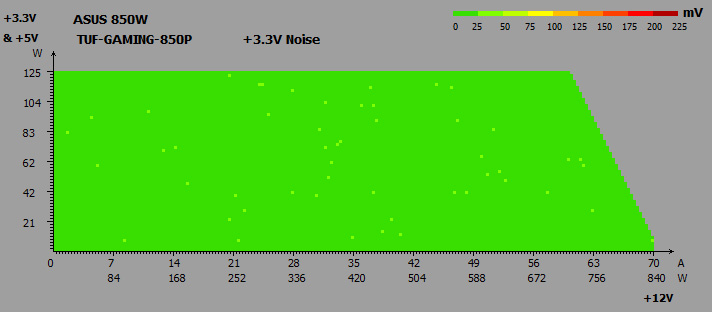

На трех основных линиях зафиксированы только минимальные пульсации, не превышающие допустимые 50 мВ.

PF

Изменение PF в зависимости от нагрузки:

Стандарт 80 PLUS Platinum требует, чтобы коэффициент PF при 50% нагрузки составлял не менее 0,95. И установленный узел APFC успешно справляется с этой задачей. Максимальное значение достигает 0,98.

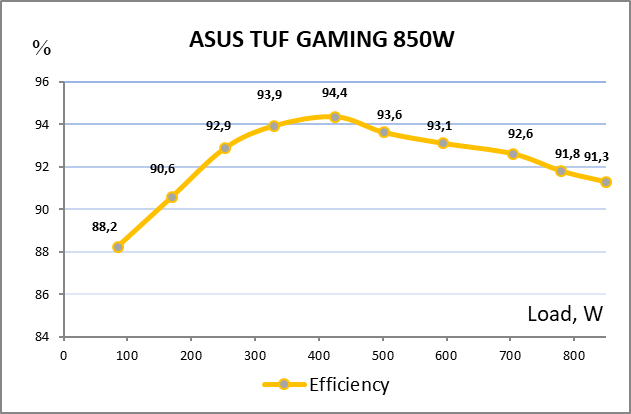

КПД

Тестирование при разных уровнях нагрузки подтвердило соответствие новинки стандарту 80 PLUS Platinum. Так, при нагрузке 10%, 20%, 50% и 100% от номинальной мощности КПД превышал 88%, 90%, 94% и 91% соответственно. Кроме того, устройство имеет сертификат Cybenetics Platinum.

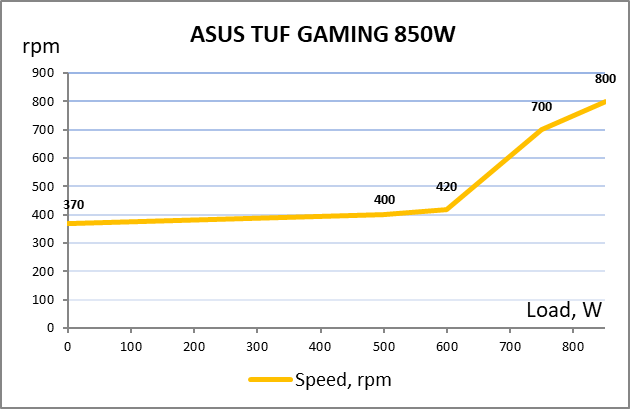

Система охлаждения

В ASUS TUF Gaming 850W Gold вентилятор остается выключенным при нагрузке до 320 Вт, а после этого работает со скоростью от 800 до 2050 об/мин. А вот у ASUS TUF Gaming 850W Platinum гибридного режима нет, но, честно говоря, он здесь и не нужен. Вентилятор стартует со скоростью всего 370 об/мин и постепенно разгоняется до 800 об/мин, поэтому очень тихо работает на всем диапазоне нагрузок.

Неудивительно, что устройство получило самый высокий сертификат Cybenetics Lambda A++, указывающий на уровень шума ниже 15 дБ.

Температурный режим

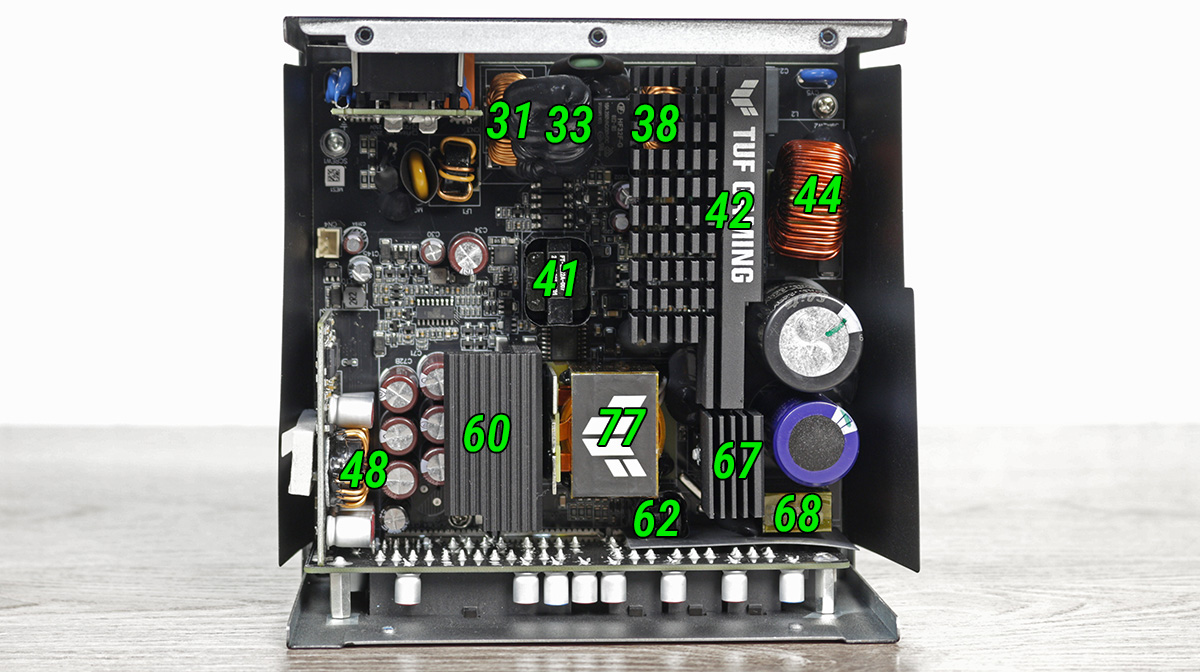

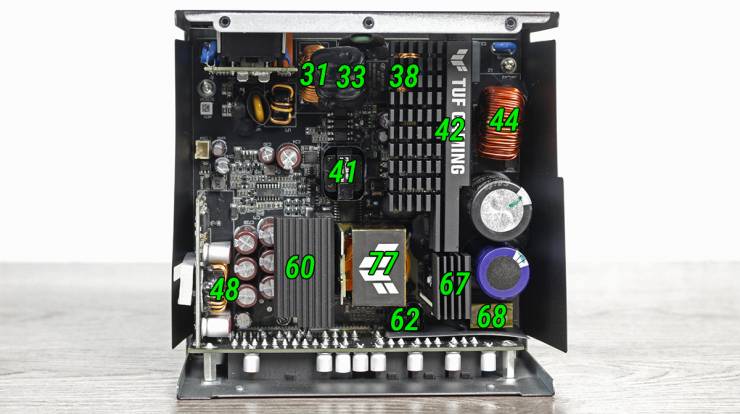

К тому же, тихая работа здесь сочетается с невысоким нагреванием компонентов. Так, после 15-минутного тестирования под нагрузкой 800 Вт главный трансформатор нагрелся до 77°C, а другие составляющие — еще меньше. Это очень хороший результат, учитывая температуру в помещении — +24°C.

Практические испытания на реальной конфигурации

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	ASUS ROG Strix GeForce RTX 3090 Ti Gaming ASUS ROG STRIX GeForce RTX 2080 Ti
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Возможности блока питания мы проверили на реальной системе со 105-ваттным процессором и двумя видеокартами с TDP 450 и 250 Вт. Тестирование проводили в режимах "Простой" и "Максимальная нагрузка", используя FurMark Donut (GK) в утилите MSI Kombustor. В результате получили следующие значения:

Благодаря раздельной стабилизации напряжения отклонения на всех трех линиях были значительно меньше допустимых ±5%, причем без проседаний ниже номинала. Разница между значениями в режимах простоя и максимальной нагрузки была незначительной – от 0,3% до 1,2%. Самые лучшие же результаты продемонстрировала наиболее востребованная линия +12В.

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение к перечисленным преимуществам, тестируемое устройство утешает низким энергопотреблением компьютера: 2 Вт в выключенном состоянии и 4 Вт в спящем режиме.

Итоги

Как и ожидалось, главным преимуществом модели ASUS TUF Gaming 850W Platinum над «золотым» 850-ватником стал высокий КПД. Благодаря этому удалось обеспечить очень тихую работу вентилятора на всем диапазоне нагрузок: его скорость не превышала 800 об/мин. Температуры всех узлов остаются в пределах нормы.

В то же время обе модели имеют немало общего: полумостовую схему преобразования, отличные выходные показатели, полностью модульные кабели в индивидуальной оплетке, актуальный набор коннекторов с 600-ваттным PCIe 5.1 (12V-2x6) и вентилятор с двойным шарикоподшипником.

А вот плавные линии дизайна платиновой линейки нам понравились больше. Однако в элементной базе есть определенный шаг назад: на входе теперь используются тайваньские конденсаторы вместо японских. К тому же гарантийный срок новинки составляет 8 лет, в то время как на золотую модель производитель предоставляет 10 лет.

В итоге ASUS TUF Gaming 850W Platinum – это решение для тех, кто высоко ценит тишину и готов за нее доплатить. Если этот аспект не является определяющим, ASUS TUF Gaming 850W Gold выглядит более сбалансированным вариантом.

Достоинства:

• очень высокий уровень КПД (свыше 94%, сертификация 80 PLUS Platinum);
• DC-DC-преобразователи во вторичном цепи;
• хорошая стабильность выходных напряжений;
• отсутствие проседаний напряжений даже в мощной конфигурации;
• полный набор защит;
• широкий диапазон входного сетевого напряжения;
• 135-мм вентилятор с двойным шарикоподшипником;
• три 6+2-контактных разъема PCIe и один 600-ваттный PCIe 5.1 (12V-2x6);
• полностью модульные кабели;
• эффективная и очень тихая система охлаждения (сертификация Cybenetics Lambda A++);
• 8 лет гарантии.

Особенности:

• во входной цепи используются тайваньские конденсаторы Elite вместо японских, как у «золотой» модели.

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS за предоставленный для тестирования блок питания.
