Обзор блока питания be quiet! Straight Power 11 Platinum 750W: нет предела совершенству

В 2018 году торговая марка be quiet! вывела на рынок серию высокоэффективных блоков питания be quiet! Straight Power 11 Gold мощностью от 450 до 1000 Вт. В том же году мы успели поближе познакомиться с 750-ваттным ее представителем. А в январе 2020-го анонсирована серия be quiet! Straight Power 11 Platinum мощностью от 550 до 1200 Вт. И опять к нам на тестирование приехал 750-ваттный ее представитель.

Первым в глаза бросается отличие в названии серий – Gold и Platinum указывают на разные уровни эффективности 80PLUS. Внешне модели похожи между собой, а в плане характеристик есть много общего и некоторые отличия. Например, осталось деление канала +12В на четыре виртуальные линии и полностью модульная организация кабелей, зато новинка получилась компактнее и может похвастать поддержкой более новых стандартов ATX 2.51 вместо 2.4 и Energy Star 7.0 вместо 6.1. И это лишь цветочки, о ягодках мы расскажем далее. Пока что взглянем на традиционную таблицу характеристик.

Спецификация

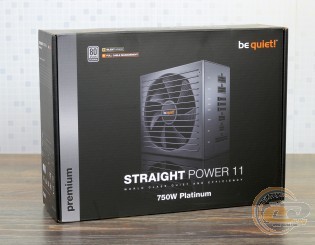

Упаковка и комплект поставки

Информативное наполнение коробки изменилось, но она по-прежнему позволяет оценить внешний вид блока питания, ознакомиться с его ключевыми преимуществами и характеристиками.

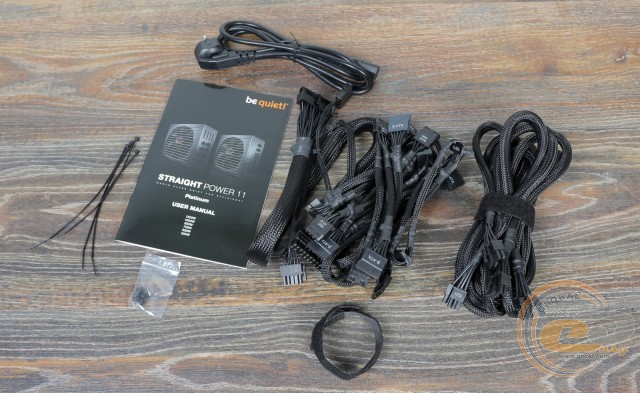

А вот комплект поставки не изменился. Он включает в себя:

• набор модульных кабелей
• сетевой кабель питания
• крепежные винты
• стяжки для проводов (на липучках и одноразовые)
• руководство пользователя

Внешний вид

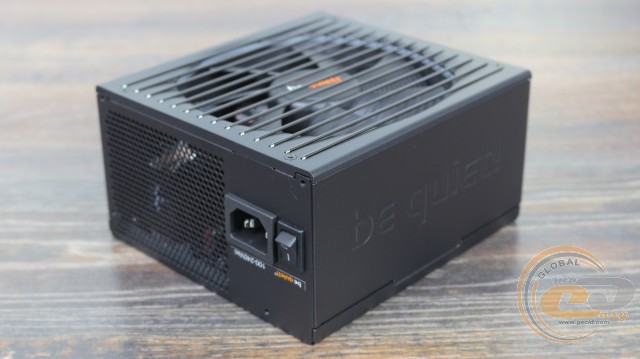

Блоки be quiet! используют узнаваемый дизайн. Если вы сталкивались с ними ранее, то сразу узнаете фирменную решетку в виде параллельных спиц вместо пчелиных сот или более распространенного «гриля».

В плане массогабаритов новинка на 10 мм короче и на 100 г легче, чем be quiet! Straight Power 11 Gold. А значит в корпусе она займет еще меньше места.

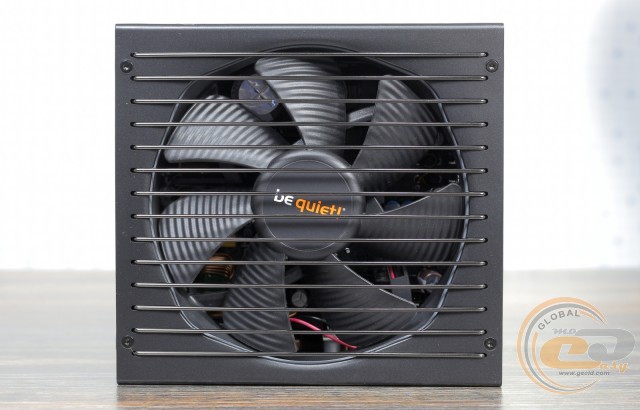

За решеткой скрывается фирменный 135-мм вентилятор Silent Wings 3 с 6-полюсным моторчиком и надежным FDB-подшипником.

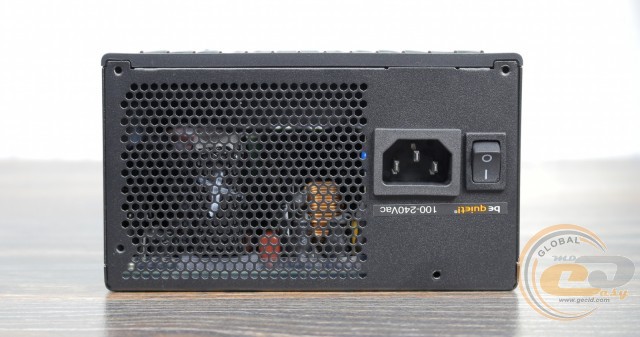

Тыльная сторона также не претерпела никаких изменений: штамповка в виде сот, разъем питания, выключатель и наклейка с диапазоном входного напряжения.

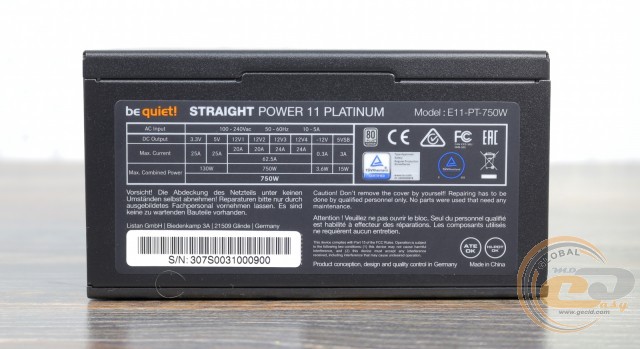

Всю необходимую информацию о технических характеристиках можно почерпнуть с наклейки на боковой панели. Прежним по сравнению с be quiet! Straight Power 11 Gold осталось разделение канала +12В на четыре линии с общей нагрузочной мощностью 750 Вт. Зато уменьшилась суммарная нагрузка линий +3,3В и +5В (130 против 150 Вт), а также канала -12В (3,6 против 6 Вт). И логотип 80PLUS Platinum указывает на более высокую эффективность.

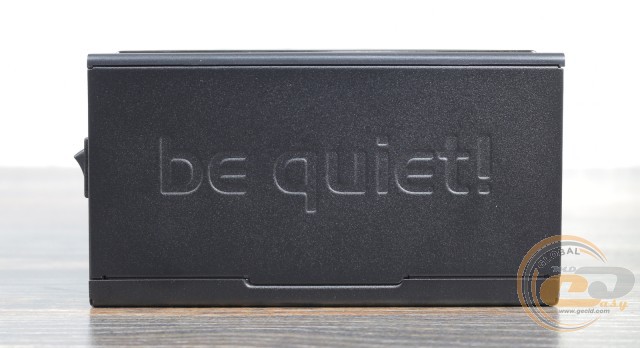

Вторая боковина привлекает внимание привычной штамповкой бренда производителя.

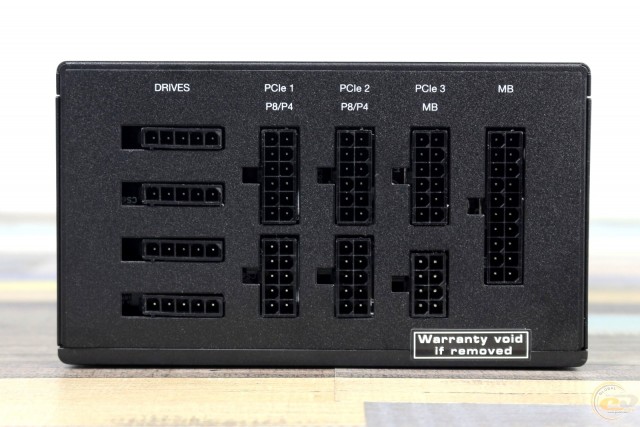

be quiet! Straight Power 11 Platinum 750W

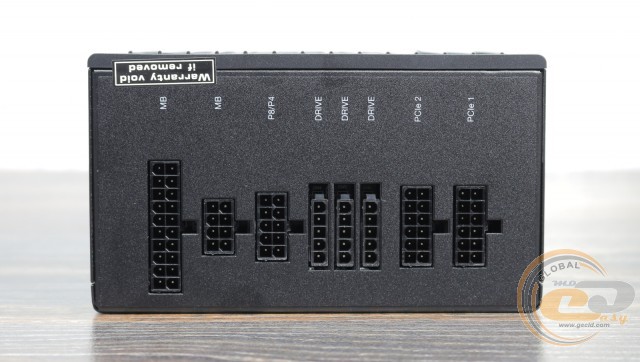

be quiet! Straight Power 11 750W

be quiet! Straight Power 11 Platinum 750W, как и be quiet! Straight Power 11 750W, может похвастать полностью модульной системой кабелей, чтобы уменьшить количество незадействованных проводов внутри корпуса. Все разъемы подписаны и используют разную конфигурацию контактов, чтобы не оставить ни единого шанса для реализации Закона Мерфи. К тому же теперь удобнее и проще найти нужный коннектор.

Кабели набраны из круглых проводов калибра 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм²) и помещены в нейлоновую оплетку. Работать с ними чуть тяжелее, чем со шлейфами, зато они лучше защищены.

Полная конфигурация системы кабелей выглядит следующим образом:

Порадовало наличие спаренного кабеля с цельным 8-контактным и сдвоенным 4+4-контактным разъемами для CPU, с помощью которого можно запитать мощные процессоры с двумя колодками питания.

Балансировать нагрузку на видеокарты не нужно, как это было в случае с be quiet! Straight Power 11 750W. А вот в старших моделях с тремя коннекторами PCIe на корпусе блока питания придется внимательно читать руководство пользователя при подключении одной или нескольких видеокарт.

В целом количества разъемов и длины проводов достаточно для питания систем различного уровня.

Внутреннее устройство

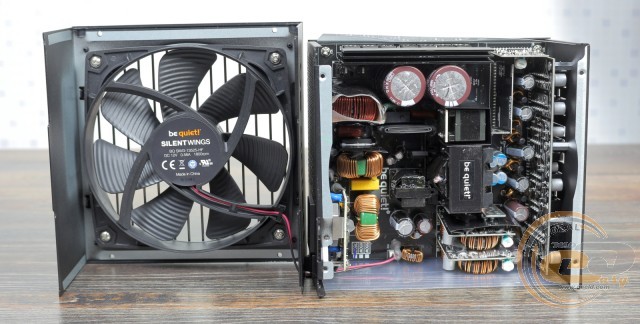

Вскрываем верхнюю крышку и лишаемся 5-летней гарантии, а взамен получаем возможность исследовать внутреннюю структуру. Сразу же обращаем внимание на систему охлаждения. Активная ее часть по-прежнему представлена фирменным вентилятором be quiet! Silent Wings 3 (BQ SIW3-13525-HF) с максимальной частотой вращения 1800 об/мин (12 В, 0,56 А, 6,72 Вт), хотя на официальном сайте максимальная скорость заявлена на уровне 2600 об/мин. Вертушка может похвастать 6-полюсным моторчиком, оптимизированной формой крыльчатки лопастей и надежным гидродинамическим подшипником.

Пассивная часть состоит из нескольких радиаторов, один из которых получил дополнительные гребешки для увеличения площади рассеивания тепла и повышения эффективности работы.

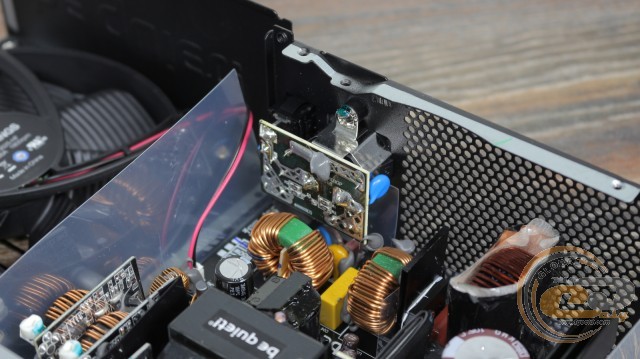

Идем далее. На входе нас встречает привычный EMI-фильтр. Часть его компонентов (один Х- и два Y-конденсатора) распаяна на дополнительной плате возле входной розетки. Вторая часть (один Х- и три Y-конденсатора, два дросселя и варистор) находится на основной печатной плате. Не забыли инженеры добавить в состав электромагнитного фильтра специальные резисторы для разрядки конденсаторов.

За одним из дросселей EMI-фильтра находится диодная сборка для выпрямления входного напряжения. Ее маркировку очень сложно разглядеть. Радует, что она получила собственный радиатор.

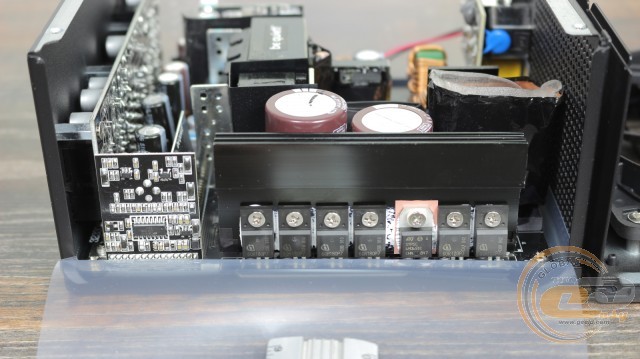

Модуль активной коррекции коэффициента мощности (APFC) представлен крупным дросселем и тремя силовыми элементами, закрепленными на радиаторе: МОП-транзисторами Infineon IPW60R120P7 и диодом Шоттки STMicroelectronics STPSC6H065DI.

Левее на общем радиаторе находятся четыре МОП-транзистора Infineon IPW60R180P7. Это ключи главного преобразователя, ведь перед нами полномостовая схема с резонансным преобразователем LLC, синхронным выпрямителем и преобразователями DC-DC в низковольтной части.

Еще левее расположена дочерняя плата с контроллером CM6901X главного преобразователя.
