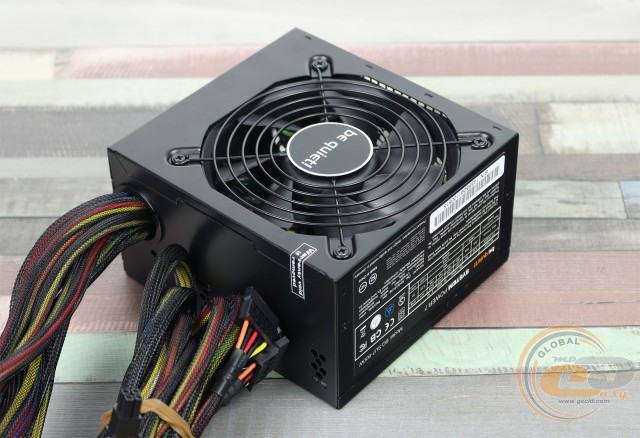

Обзор и тестирование блока питания be quiet! SYSTEM POWER 7 600W
12-01-2016
Тестирование
Кросс-нагрузочные характеристики
Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.
Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

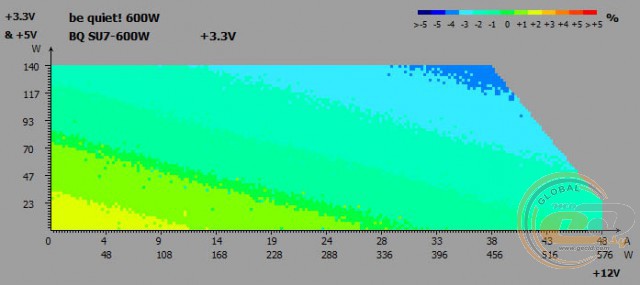

- линия +3,3В: от -4% до +2%;

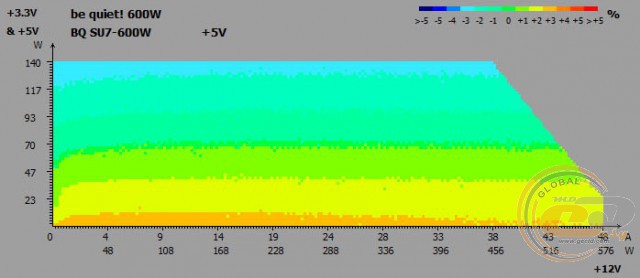

- линия +5В: от -3% до +3%;

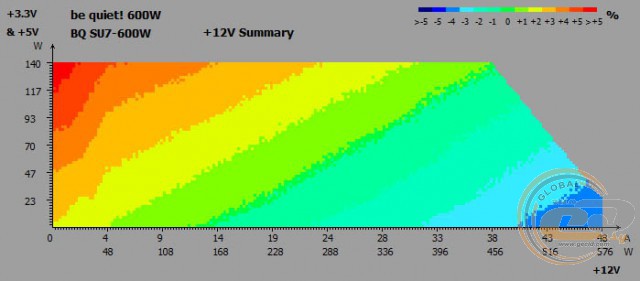

- линия +12В: от -4% до +5%.
Блок раздельной стабилизации питания продемонстрировал вполне приемлемые результаты. Да, в некоторых случаях отклонения вплотную подбирались к допустимой отметке +5%. Однако для этого приходилось по максимуму нагружать линии +3,3В и +5В, а 12-вольтовый канал, наоборот, почти не задействовать. Очевидно, что в реальных условиях эксплуатации пользователь вряд ли столкнется с такой ситуацией, поэтому можно особо не переживать.

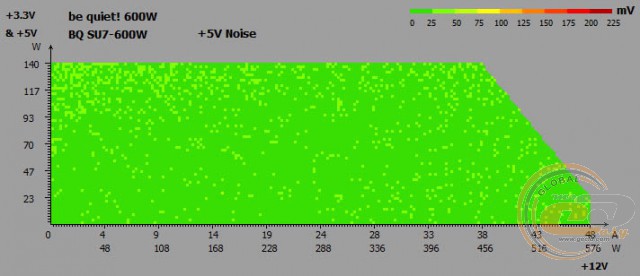

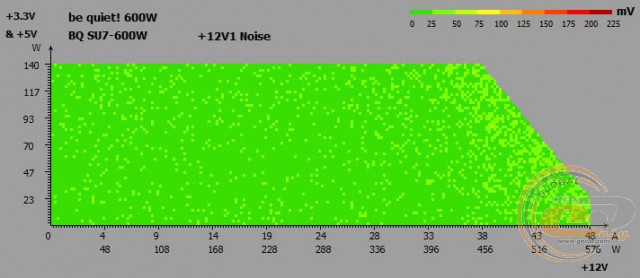

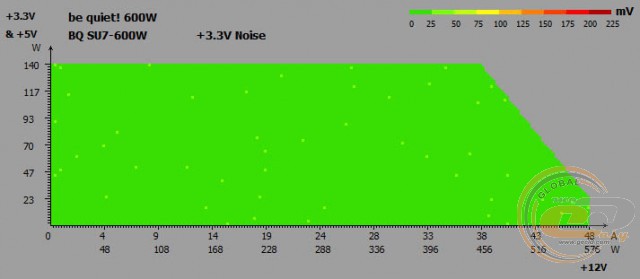

Шумы и пульсации во всем диапазоне напряжений
Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):
- линии +3,3В и +5В: 50 мВ;
- линия +12В: 120 мВ.
Работа системы сглаживания пульсаций оставила очень хорошие впечатления. В большинстве случаев пульсации на всех линиях питания не превышали 25 мВ и лишь изредка смещались в диапазон 25 – 50 мВ.

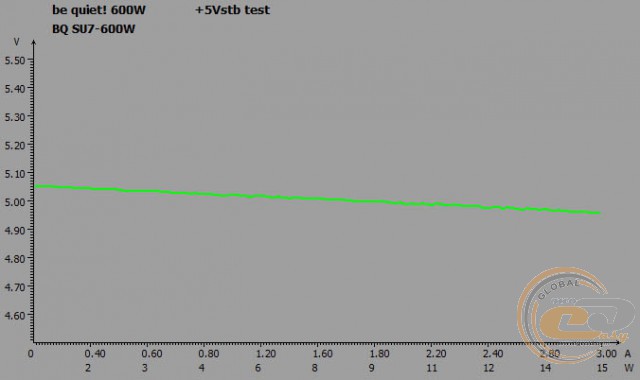

Дежурная линия питания +5Vsb
В зависимости от нагрузки, напряжение на дежурной линии питания (+5Vsb) изменялось от 5,05 до 4,96 В, что свидетельствует о хорошей работе данного узла.
PFC
Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:
Нагрузка, Вт |
60 |
120 |
200 |
260 |
300 |
410 |
500 |
600 |
Нагрузка*, % |
10 |
20 |
33 |
43 |
50 |
68 |
83 |
100 |
PFC |
0,85 |
0,93 |
0,95 |
0,97 |
0,97 |
0,98 |
0,99 |
0,99 |
Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.
Модуль APFC без проблем справился со своей задачей. Как и положено «серебряному» блоку питания, отметка 0,90 была достигнута при нагрузке не более чем 50% от номинальной мощности.
КПД

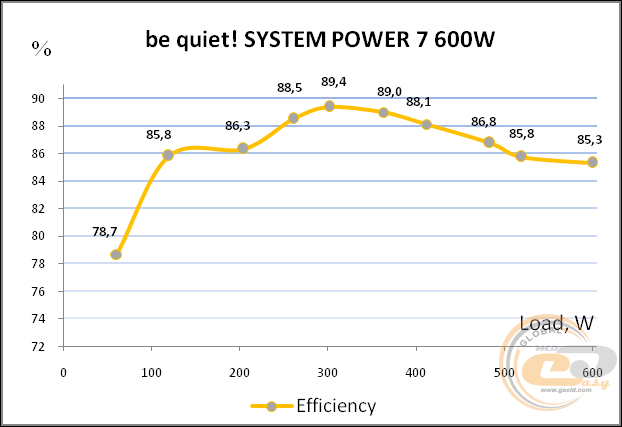

Полученный график демонстрирует полное соответствие модели be quiet! SYSTEM POWER 7 600W стандарту энергоэффективности 80 PLUS Silver: при нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 85%, 89% и 85% соответственно.
Система охлаждения и температурный режим

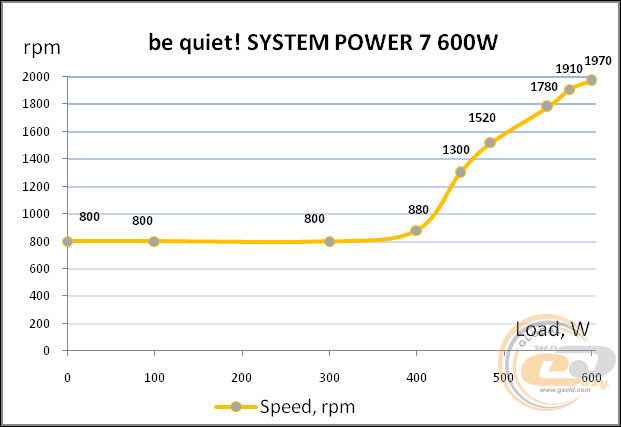

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.
До нагрузки 400 Вт be quiet! SU7-600W работал практически бесшумно. На отрезке 400 – 500 Вт тональность звука чуть менялась, однако на фоне остальных компонентов системы блок питания по-прежнему было еле слышно. И только при больших нагрузках (500 – 600 Вт) шум от устройства становился более-менее различимым. Хотя, опять же, ни о каком дискомфорте речи не шло.
Эффективность системы охлаждения тоже не вызвала никаких замечаний. После длительной работы источника питания под нагрузками, близкими к максимальным, температура основных компонентов была в пределах нормы.
Посторонние шумы во время работы блока питания
Во время экспериментов тестируемый экземпляр не издавал никаких посторонних шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.
OverLOAD
В спецификации указано, что пиковая мощность составляет 650 Вт (или +8,3% к номинальному значению). Точно такой же отметки удалось достичь и нам. При дальнейшем увеличении нагрузки напряжение питания на 12-вольтовой линии проседало уже ниже допустимых -5%. Учитывая, что be quiet! SYSTEM POWER 7 600W принадлежит к массовым решениям, то результат вполне достойный.
Тем не менее следует помнить, что продолжительная работа блока питания при нагрузках, превышающих его номинальные возможности, может привести к более раннему выходу устройства из строя. Кроме того, проведенный нами эксперимент не является гарантией того, что и в реальных условиях эксплуатации удастся достичь таких же значений.
Практические испытания на реальной конфигурации
Для проверки работы be quiet! SYSTEM POWER 7 600W в реальных условиях использовалась следующая конфигурация:
Материнская плата |
ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express) |
Процессор |
Intel Core i7-4960X @ 4,4 ГГц |
Кулер |
Thermalright TRUE Spirit 120M |
Оперативная память |
4 x DDR3-1333 4096 MБ Transcend PC3-10600 |
Видеокарта |
ZOTAC GeForce GTX 480 AMP! |
Жесткий диск |
WD Caviar Blue 1 ТБ (WD10EALX) |
Корпус |
Spire SwordFin SP9007B с двумя 120-мм вентиляторами |
Ваттметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.
В результате измерения напряжения питания на выходных линиях были получены следующие значения:
|
be quiet! SYSTEM POWER 7 600W |
CHIEFTEC GDP-550C |
Seasonic S12II-620 Bronze |
|||
Режим |
Величина, В |
Отклонение, % |
Величина, В |
Отклонение, % |
Величина, В |
Отклонение, % |
+12В |
||||||
Idle |
12,25 |
+2,1 |
12,20 |
+1,7 |
12,24 |
+2,0 |
Burn |
11,84 |
-1,3 |
12,18 |
+1,5 |
12,06 |
+0,5 |
+5В |
||||||
Idle |
5,07 |
+1,4 |
5,11 |
+2,2 |
5,07 |
+1,4 |
Burn |
5,19 |
+3,8 |
5,09 |
+1,8 |
5,16 |
+3,2 |
+3,3В |
||||||
Idle |
3,31 |
+0,3 |
3,42 |
+3,6 |
3,44 |
+4,2 |
Burn |
3,31 |
+0,3 |
3,40 |
+3,0 |
3,45 |
+4,5 |
|
Входное энергопотребление, Вт |
|||||
Idle |
136 |
136 |
140 |
|||
Burn |
588 |
604 |
601 |
Реальная конфигурация создает более сбалансированную нагрузку, чем лабораторный стенд, поэтому здесь перекос напряжений +5В и +12В не так заметен. На основе полученных данных можно с уверенностью утверждать, что система стабилизации напряжений хорошо справляется со своей задачей.
Энергопотребление в простое и в выключенном состоянии компьютера
Блоки питания |
Энергопотребление в режиме, Вт |
|
Sleep |
Power Off |
|
be quiet! SYSTEM POWER 7 600W |
8 |
3 |
CHIEFTEC GDP-550C |
8 |
3 |
Seasonic S12II-620 Bronze |
7 |
3 |
Энергопотребление be quiet! SYSTEM POWER 7 600W в выключенном состоянии компьютера и в спящем режиме соответствует значениям, зафиксированным у других моделей сопоставимой мощности.
Выводы
Модель be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W) можно назвать люксовой версией классического блока питания для массового пользователя. От своих конкурентов он отличается лучшими показателями КПД (соответствует стандарту 80 PLUS Silver, а не 80 PLUS Bronze), более тихой системой охлаждения и наличием всех типов необходимых защит. Отдельного упоминания заслуживает использование технологичной платформы и компонентной базы хорошего уровня. Также хочется отметить продуманную конфигурацию системы кабелей с большим количеством разнообразных разъемов, в том числе и двумя 6+2-контактными коннекторами PCIe. Одним словом, довольно сбалансированное решение в своем ценовом диапазоне. И при прочих равных, именно на него мы бы рекомендовали обратить внимание пользователей, которые хотят сэкономить при покупке качественного блока питания.
Единственная проблема, что be quiet! SYSTEM POWER 7 600W не очень частый гость на прилавках наших компьютерных магазинов. Но это уже скорее претензия к местным дистрибьюторам, чем к производителю.
Достоинства:
- более высокий КПД, чем у конкурентов;
- использование технологичной платформы и компонентной базы не самого последнего уровня;
- наличие всех видов защит, в том числе и от перегрева;
- очень низкие пульсации на всех каналах;
- возможность работы в широком диапазоне сетевого напряжения;
- наличие двух 6+2-контактных разъемов PCIe;
- низкий уровень шума на всем диапазоне нагрузок;
Особенности:
- канал +12В разделен на 4 линии с нагрузочной способностью по 18 А.
Автор: Сергей Мещанчук
Выражаем благодарность компании Listan GmbH & Co за предоставленный для тестирования блок питания.
Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, Western Digital и ZOTAC за предоставленное для тестового стенда оборудование.
