Обзор блока питания CHIEFTEC PHOTON 650W: сэкономить или доплатить?

Недавно протестированный источник CHIEFTEC PHOTON GOLD 750W оказался не столь «золотым», как ожидалось, но все же он демонстрирует очень высокий КПД (до 92%) со всеми вытекающими: низким нагревом комплектующих и комфортным шумовым фоном.

CHIEFTEC PHOTON 650W

А вот блок питания CHIEFTEC PHOTON 650W (CTG-650C-RGB), который также доступен и в 750-ваттном исполнении, обещает более скромный дизайн, платформу и ценник. Хотя наверняка и у него найдется немало общего со старшим GOLD-решением. В первую очередь это касается подсветки – приставка «RGB» обещает буйство красок с возможностью синхронизации. Ну а в остальном…Посмотрим!

Спецификация

Модель

CHIEFTEC PHOTON 650W (CTG-650C-RGB)

Тип

ATX12V v2.3

Максимальная мощность, Вт

650

Мощность по каналу +12В, Вт

585

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

2

Максимальный выходной ток канала +3,3В, А

22

Максимальный выходной ток канала +5В, А

22

Максимальный выходной ток канала +12В1, А

26

Максимальный выходной ток канала +12В2, А

26

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

230

Частота, Гц

50

Входной ток, А

6,3

КПД, %

<85

Сертифицирован 80 PLUS

Нет

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Частично

Размеры вентилятора, мм

120 х 120 х 25

Защиты

OPP, UVP, OVP, SCP, SIP

Размеры, мм

140 х 150 х 87

Масса, кг

2,14

Гарантия, месяцев

24

Сайт производителя

CHIEFTEC

Страница продукта

Упаковка и комплект поставки

На коробке поместилась информация о 650- и 750-ваттных решениях линейки. Причем здесь можно узнать гораздо больше того, что может интересовать простого рядового покупателя.

CHIEFTEC PHOTON 650W

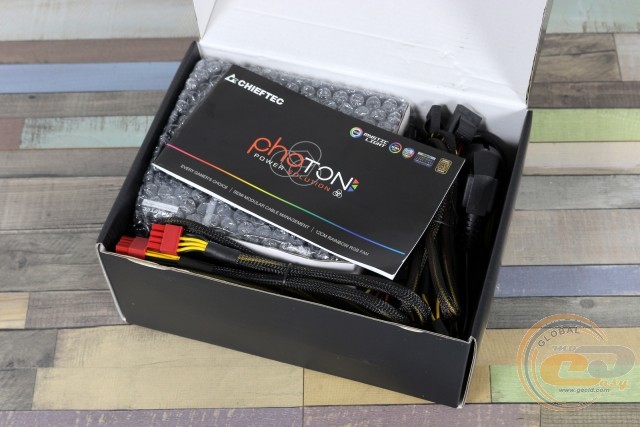

Сам источник помещен в антистрессовую (для устройства и владельца) упаковку.

CHIEFTEC PHOTON 650W

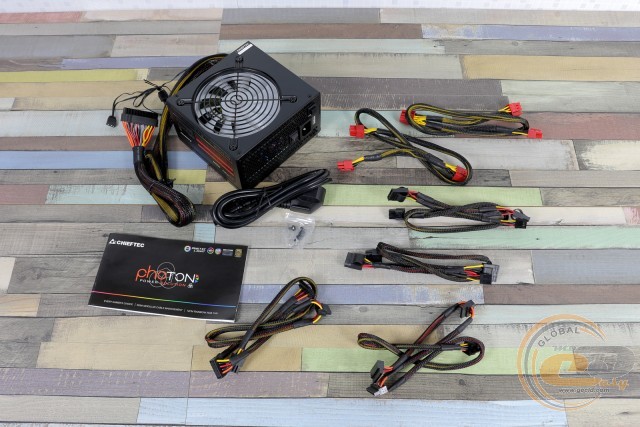

Скромная комплектация соответствует сравнительно бюджетной направленности устройства. В общей сложности имеем:

  • сетевой шнур питания;
  • винты для крепления БП внутри корпуса;
  • отстегивающиеся кабели;
  • руководство пользователя.

Внешний вид

CHIEFTEC PHOTON 650W

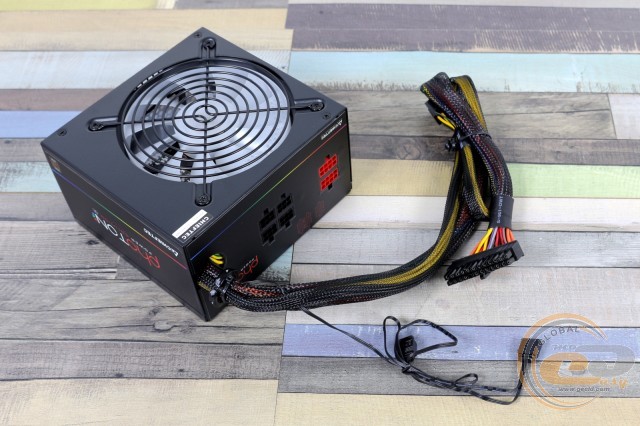

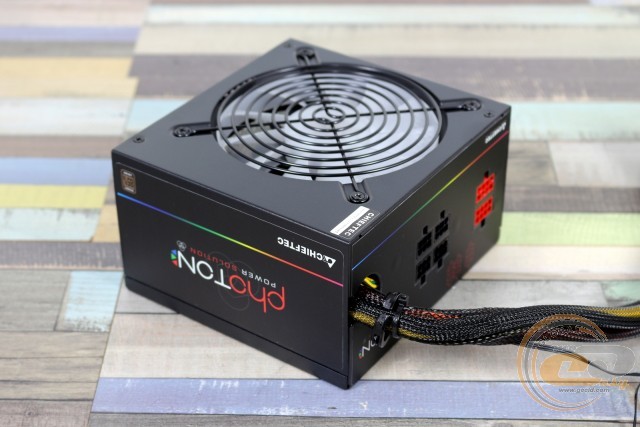

Черный матовый корпус с решеткой типа «гриль» напоминает близкого родственника в лице блока питания CHIEFTEC CTG-650C, который мы протестировали незадолго до «конца света» в далеком 2012-ом.

CHIEFTEC PHOTON 650W

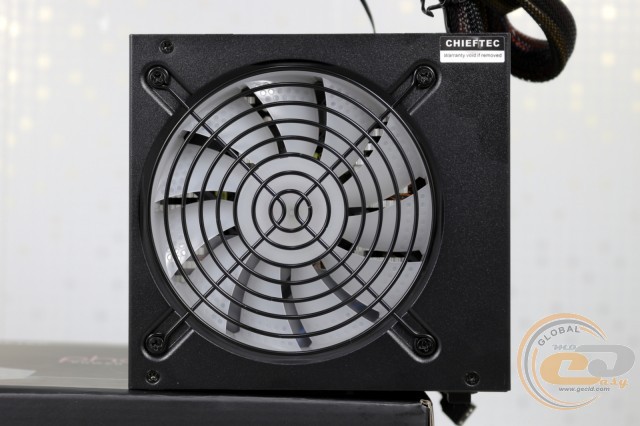

Помимо упаковки и наклеек, изменениям подверглась также вертушка – бледновато-белая крыльчатка намекает на наличие подсветки. Сразу отметим еще две особенности: пупырышки ближе к внешней стороне лопастей и объединяющее кольцо по внешней стороне пропеллера. Чего только не сделаешь ради красоты…и, надеемся, эффективности.

Четыре винтика соединяют две панели CHIEFTEC PHOTON 650W между собой. Ну и куда же без гарантийной наклейки – чтобы все было по-честному.

CHIEFTEC PHOTON 650W

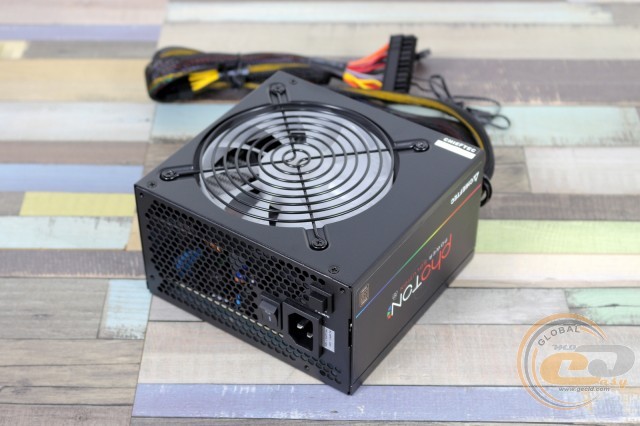

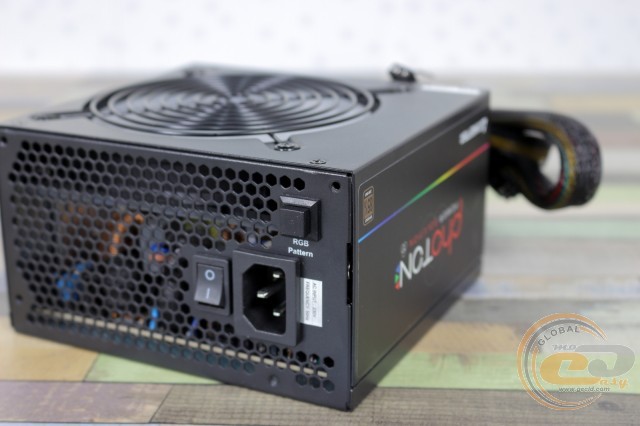

Отверстия в виде сот, входной разъем и выключатель дополнены еще одной кнопкой. Долгое ее нажатие позволяет включить или отключить подсветку вентилятора.

Всего блок питания обладает 17-ю динамическими режимами свечения. Иллюминацию можно синхронизировать с другими компонентами благодаря поддержке технологий ASRock Polychrome, ASUS Aura Sync, GIGABYTE RGB Fusion и MSI Mystic Light.

Две из трех наклеек уведомляют о технических возможностях устройства. Здесь применяется пара линий +12В, общая мощность которых равна 585 Вт (90% от максимальной) – косвенное указание на использование групповой стабилизации напряжений. Для более мелких каналов +3,3В и +5В отведено 120 Вт, что является привычным показателем. А у 750-ваттника данное значение составляет 130 Вт.

CHIEFTEC PHOTON 650W

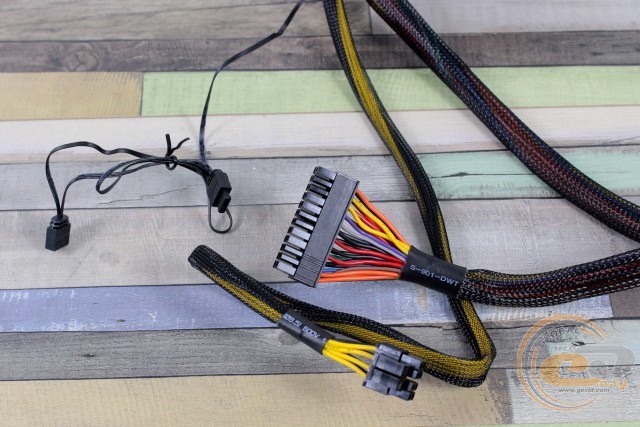

Непосредственно из корпуса блока питания CHIEFTEC CTG-650C-RGB выведены необходимые в любой системе 20+4-контактный ATX и 4+4-контактный ATX12V, а также провод для синхронизации LED-подсветки. Все остальные кабели можно подсоединить в меру потребностей. Кстати, во всех случаях имеем обычные круглые провода, спрятанные в нейлоновую оплетку.

CHIEFTEC PHOTON 650W

Для подключения пары видеокарт есть четыре разъема PCIe в 6+2-контактном исполнении. Да и для шести SATA-накопителей и горстки периферии также есть все необходимое. Основные кабели имеют среднюю длину, а вот периферийным проводам запаса все же не хватает.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный ATX

1

55

4+4-контактный ATX12V

1

60

RGB LED

1

55-65

Модульные разъемы

два 6+2-контактных PCIe

2

55-70

три SATA

2

45-60-75

два PATA + один FDD

1

45-60-75

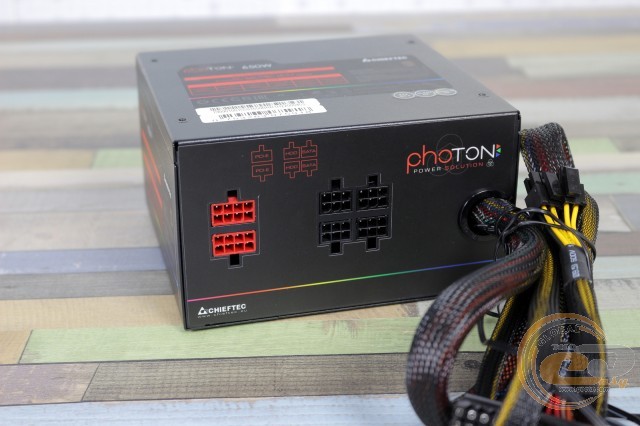

CHIEFTEC PHOTON 650W

С подключением проблем не будет – все коннекторы подписаны, а также имеют разное количество и форму контактов. Справится даже неопытный пользователь.

Внутреннее устройство

CHIEFTEC PHOTON 650W

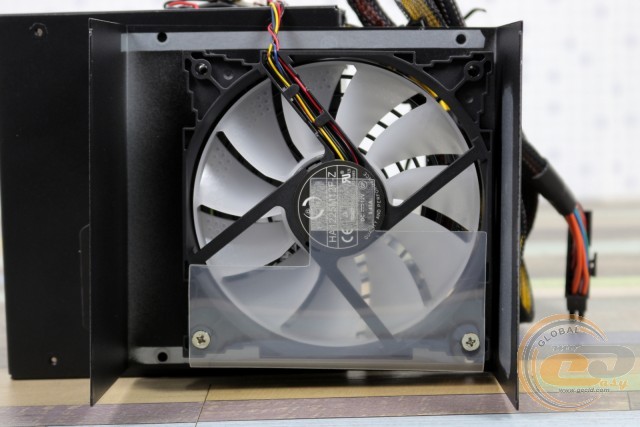

На упаковке отмечено наличие LED-подсветки вертушки, но скромно умалчивается тип подшипника. Судя по маркировке HONG HUA HA1225M12F-Z, здесь применяется надежное гидродинамическое решение, которое мы уже видели внутри ряда недешевых источников питания Seasonic. Мощность в 5,4 Вт также аналогичная – вентилятор потребляет 0,45 А тока при напряжении 12 В.

CHIEFTEC PHOTON 650W

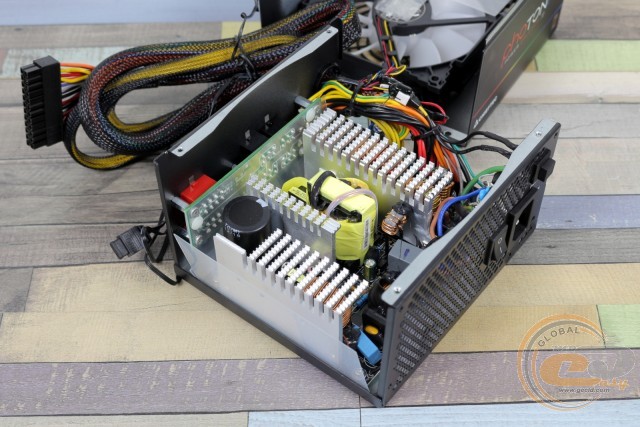

Пассивный отвод осуществляется тремя алюминиевыми радиаторами. Скоро узнаем, как они справляются со своей задачей.

CHIEFTEC PHOTON 650W CHIEFTEC PHOTON 650W

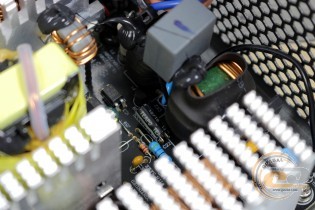

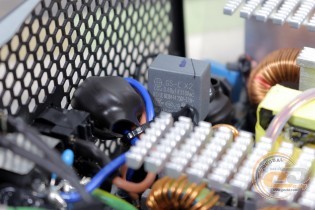

А пока перейдем к схемотехнике. Поместить начинку 650-Вт БП в компактный 140-мм корпус было непросто. К примеру, одному из конденсаторов EMI-фильтра не нашлось места на печатной плате, поэтому он возвышается над остальными компонентами узла. Однако в наличии все необходимые емкости и катушки, что определенно радует.

CHIEFTEC PHOTON 650W

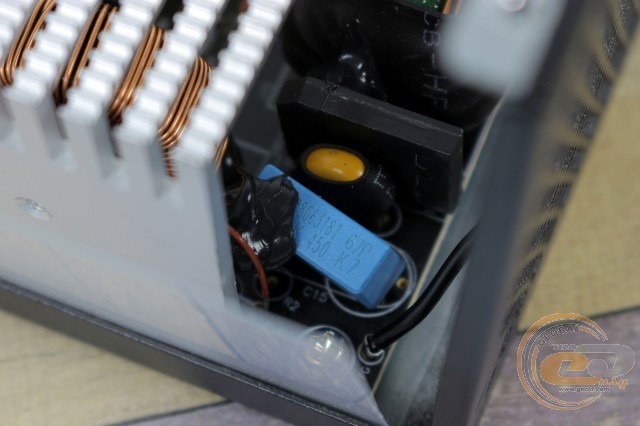

Диодная сборка лишена радиатора. Такое решение можно понять, учитывая сравнительно небольшой рабочий ток 6,3 А.

CHIEFTEC PHOTON 650W

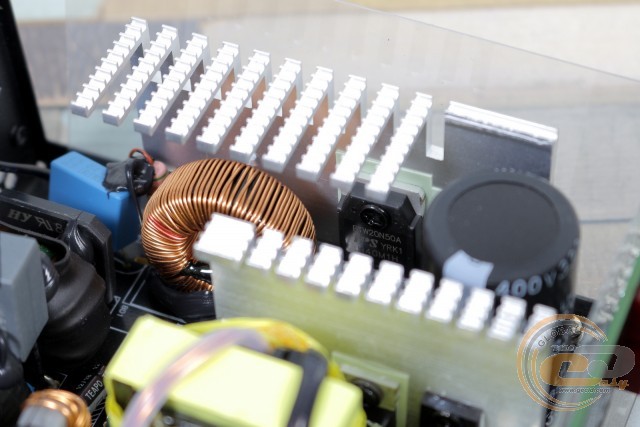

А вот силовые элементы узла активного корректора коэффициента мощности (APFC) получили дополнительный охладитель.
