Обзор блока питания CHIEFTEC FORCE 650W: еще не «бронза»

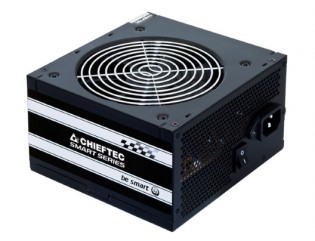

Если говорить о 650-ваттниках от CHIEFTEC, то самым доступным является блок питания CHIEFTEC SMART 650W (GPS-650A8). При ценнике около $50, это минимум для сборки ПК с одной высокопроизводительной видеокартой. Групповая стабилизация, круглые кабели и КПД до 85% для сетей 230 В – похвастать особо нечем. Но со своими обязанностями он справляется довольно неплохо.

CHIEFTEC FORCE 650W CHIEFTEC FORCE 650W

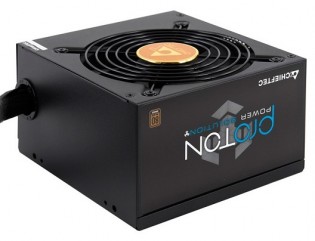

Следующий шаг для чуточку более обеспеченных пользователей – CHIEFTEC PROTON 600W (BDF-600S) за $57 с близкой нагрузкой по линии +12В. Он может похвастать DC-DC-преобразователями, полноценным 80PLUS Bronze с широким диапазоном входных напряжений и кабелями-шлейфами. В данном ценовом сегменте это уже почти «полный фарш».

CHIEFTEC FORCE 650W

И даже между этими двумя моделями в ассортименте компании CHIEFTEC нашлось место для промежуточной. Среди 650-ваттников за $53 можно прикупить CHIEFTEC FORCE 650W (CPS-650S). И нас, конечно же, интересует, что он унаследовал от более дорогого собрата, а что – от более дешевого.

Спецификация

Модель

CHIEFTEC FORCE 650W
(CPS-650S)

Тип

ATX12V 2.3

Максимальная мощность, Вт

650

Мощность по каналу +12В, Вт

585

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

22

Максимальный выходной ток канала +5В, А

22

Максимальный выходной ток канала +12В, А

48,75

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

230

Входной ток, А

6,3

КПД, %

≥85

Сертифицирован 80PLUS

Нет

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

2 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Скольжения (Sleeve Bearing)

Защиты

OPP, OVP, UVP, SCP

Размеры (Д х Ш х В), мм

140 х 150 х 88

Сайт производителя

CHIEFTEC

Страница продукта

Упаковка и комплект поставки

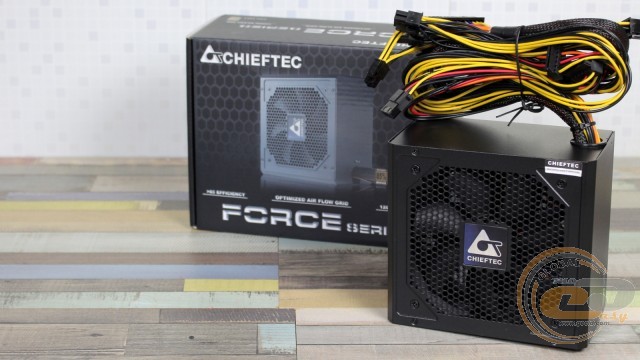

В плане информативности упаковка очень бедная. Зато она есть, в отличие от OEM-решений, которые обычно поставляются и без комплектации. Из полезного выделим упоминание всех семи моделей линейки CHIEFTEC FORCE мощностью от 350 до 750 Вт. Хотя реально на отечественном рынке можно найти только 500-ваттное решение и более мощные – остальные почему-то не завозят.

CHIEFTEC FORCE 650W

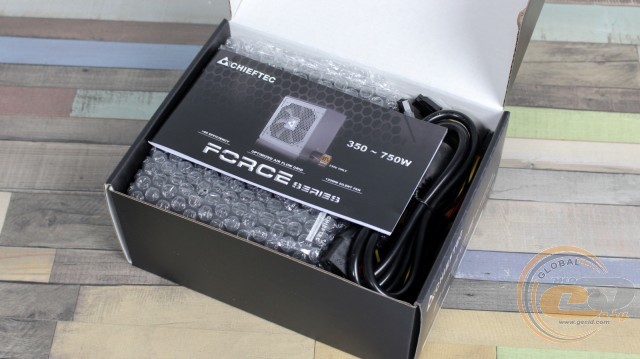

Источник упакован в противоударную, а для некоторых – и антидепрессантную пупырчатую коробку.

CHIEFTEC FORCE 650W

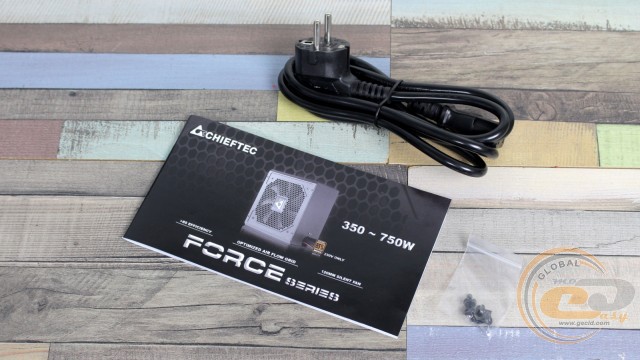

В ней мы обнаружили сетевой шнур питания, крепежные винты и руководство пользователя. Все необходимое на месте, вот и хорошо.

Внешний вид

CHIEFTEC FORCE 650W

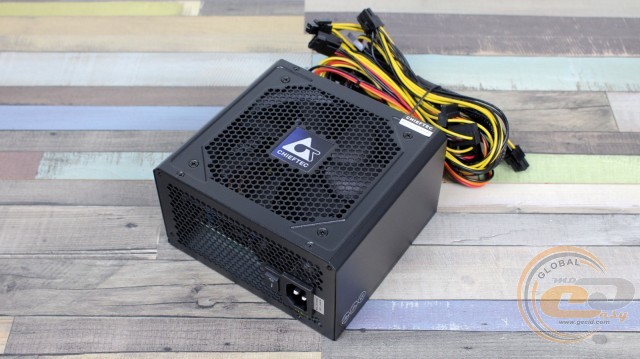

Оба вышеупомянутых решения оборудованы решеткой типа гриль. А вот в CHIEFTEC FORCE 650W перфорация над вертушкой является частью самого корпуса. Логотип и гарантийная наклейка прямо указывают на производителя. Ну а черный цвет позволит источнику гармонично влиться в большинство современных корпусов.

CHIEFTEC FORCE 650W

Типоразмер вентилятора 120-мм характерный для сравнительно недорогих решений. Да и поместить в корпус длиной 140 мм что-то более габаритное было бы непросто. Соты здесь смотрятся оригинально,…

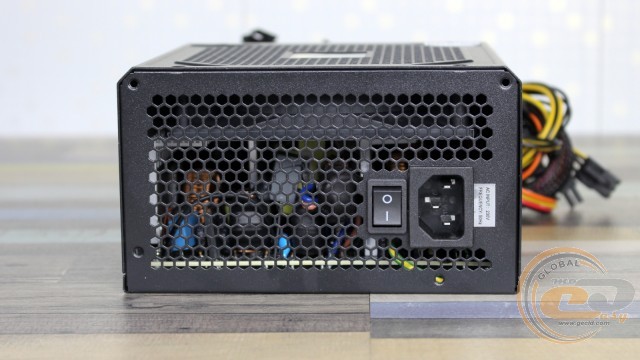

CHIEFTEC FORCE 650W

…а вот на тыльной панели к такой форме отверстий мы уже привыкли. Разъем питания и выключатель дополнены только наклейкой с указанием требований к питанию – сеть 230 В, частота тока 50 Гц.

CHIEFTEC FORCE 650W

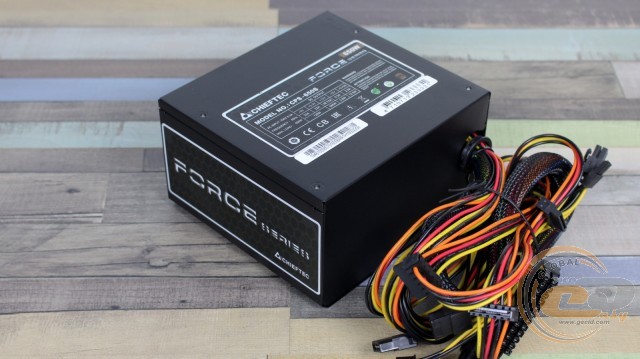

Боковина, которая будет видна глазу при размещении источника вентилятором вниз, украшена наклейкой с указанием линейки. На более крупной стороне узнаем об использовании единственной линии +12В с нагрузочной способностью до 585 Вт (90% от максимальной). Следовательно, готовимся увидеть внутри групповую стабилизацию напряжений – в этом плане новинка все же ближе к бюджетному решению. Уже привычного показателя 120 Вт должно хватить для более мелких каналов +3,3В и +5В – по 22 А на каждый.

CHIEFTEC FORCE 650W

Все кабели у CHIEFTEC FORCE 650W выведены напрямую из корпуса, поэтому его габариты максимально компактные для формата ATX: 140 х 150 х 88 мм. Здесь имеем обычные круглые провода, а бонус в виде нейлоновой оплетки получил только 20+4-контактный ATX. Все они обладают привычным калибром 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2). Особо длинными кабели не назовешь, но их должно хватить для обычного корпуса формата Middle Tower с нижним расположением БП.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

45

4+4-контактный ATX12V

1

55-70

два 6+2-контактных PCIe

1

50-65

три SATA + PATA

2

40-55-70-85

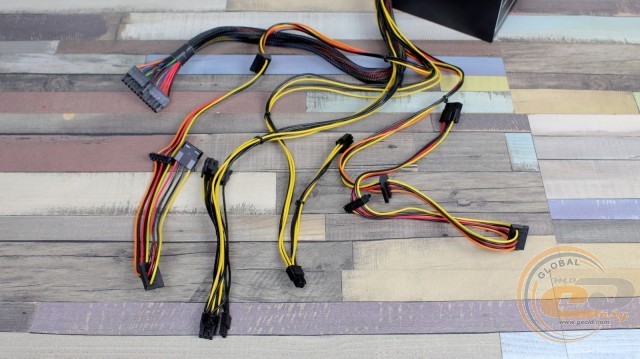

CHIEFTEC FORCE 650W

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V. В наличии также два разъема PCIe в 6+2-контактном исполнении для подключения мощной видеокарты. Для периферии в общей сложности имеем шесть SATA и два PATA на двух отдельных проводах. FDD нет, ну и ладно – мы скучать не будем.

В сравнении с более доступным CHIEFTEC SMART 650W (GPS-650A8) и более дорогим CHIEFTEC PROTON 600W (BDF-600S), конфигурация коннекторов CHIEFTEC FORCE 650W близкая именно ко второму – разве что не хватает только одного PATA. А вот внешний вид кабелей аналогичен более доступному источнику.

Внутреннее устройство

CHIEFTEC FORCE 650W

Испортив гарантийную пломбу, заглядываем внутрь корпуса.

CHIEFTEC FORCE 650W

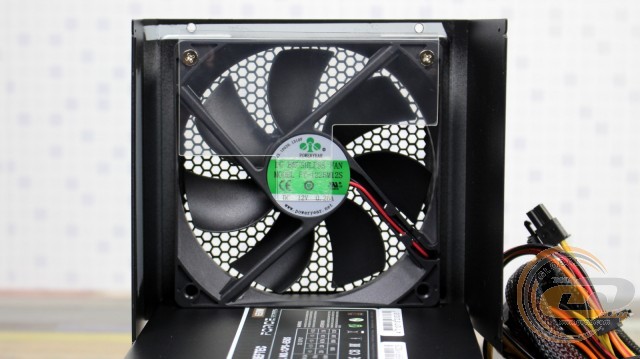

С вентилятором Power Year PY-1225M12S мы как раз недавно познакомились, обнаружив его внутри «золотого» 750-ваттника CHIEFTEC POLARIS 750W. Параметры обоих пропеллеров полностью идентичны: скорость вращения до 2000 об/мин, уровень шума до 31 дБ(А), потребление 3,12 Вт (12 В при 0,26 А). И, конечно же, бюджетный подшипник скольжения, о чем красноречиво говорит и ценник тестируемого блока питания, и буква «S» в конце названия вертушки.

CHIEFTEC FORCE 650W

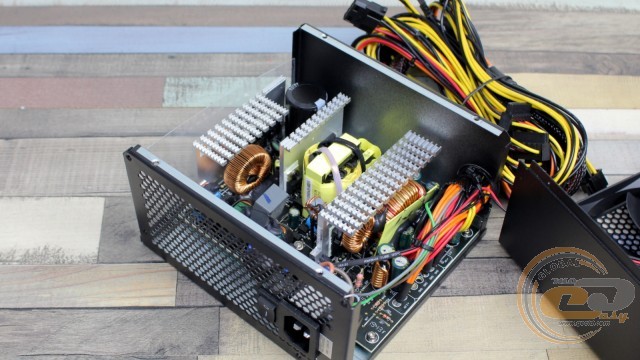

Внутри имеем целых три радиатора! Например, в аналогичном 400-ваттнике их два. Количество охлаждаемых компонентов не изменилось, а гребешки получили большую полезную площадь теплоотдачи.

CHIEFTEC FORCE 650W

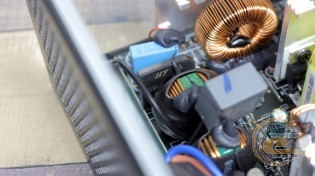

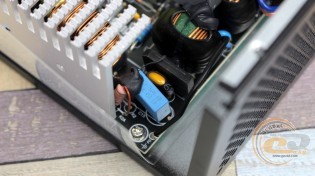

На входе блока питания разместился двухкаскадный EMI-фильтр, который отвечает за сглаживание высокочастотных помех, излучаемых устройством в сеть. Прямо у входного разъема припаяны его составляющие: один X- и два Y-конденсатора.

CHIEFTEC FORCE 650W

Аналогичные компоненты в таком же количестве, но уже вместе с парой дросселей, плавким предохранителем и варистором, разместились на основной печатной плате. В общем на месте абсолютно все необходимое.

CHIEFTEC FORCE 650W CHIEFTEC FORCE 650W

Единственная диодная сборка GBU806 рассчитана на ток до 8 А и используется без радиатора, что характерно для недорогих источников для сетей 230 В. Ведь в случае с напряжением 115 В при аналогичной мощности потребляемый ток был бы в два раза выше, что требовало бы применения более дорогих диодных мостов с дополнительным охлаждением.

CHIEFTEC FORCE 650W

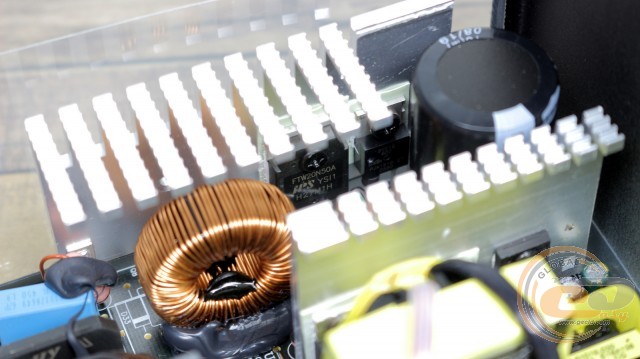

Узел APFC на месте, но он представлен в упрощенном виде – по одному диоду и транзистору. Зато они обзавелись отдельным радиатором с термопрокладкой в виде посредника.
