Обзор блока питания CHIEFTEC Polaris 750W: «золото» до $100

11-05-2020

В сегменте источников с сертификатом 80PLUS Gold назревает нешуточная конкуренция. Ее можно наблюдать даже внутри модельного ряда одного производителя. Недавно мы познакомились с линейкой БП CHIEFTRONIC PowerPlay, а теперь к нам приехал еще один представитель высшего эшелона.

CHIEFTEC Polaris 750W

Помимо высокой энергоэффективности, блок питания CHIEFTEC Polaris 750W (PPS-750FC) может похвастать приятными опциями в виде кабелей-шлейфов и модульной системы их подключения. Также улучшения коснулись качества внутренних компонентов. Но, к сожалению, поработать еще есть над чем. Об этом и не только мы с удовольствием расскажем далее.

Спецификация

Модель

CHIEFTEC Polaris 750W
(PPS-750FC)

Тип

ATX12V 2.4

Максимальная мощность, Вт

750

Мощность по каналу +12В, Вт

750

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

22

Максимальный выходной ток канала +5В, А

22

Максимальный выходной ток канала +12В, А

62,5

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3,0

Входное напряжение, В

100 − 240

Входной ток, А

10

КПД, %

≥92

Сертифицирован 80PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Скольжения (Sleeve Bearing)

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры (Д х Ш х В), мм

140 х 150 х 87

Вес, кг

2,29

Сайт производителя

CHIEFTEC

Страница продукта

Упаковка и комплект поставки

Преимущественно черная упаковка с золотисто-желтоватыми элементами уже намекает на соответствие сертификату 80 PLUS Gold. Кстати, она унифицирована для всех трех решений CHIEFTEC Polaris мощностью 550, 650 и 750 Вт. Поэтому здесь отмечены их полные электротехнические спецификации.

CHIEFTEC Polaris 750W

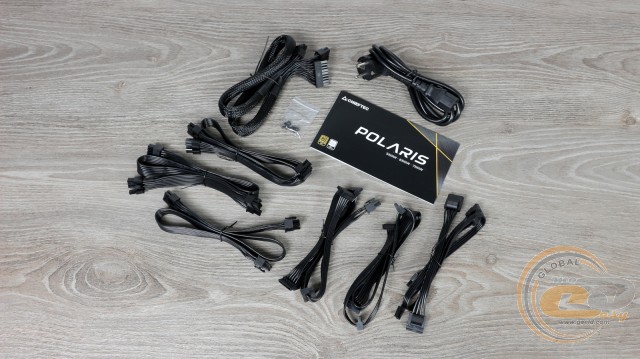

В коробке мы обнаружили:

  • сетевой шнур питания;
  • подключаемые кабели;
  • винты для крепления источника внутри корпуса;
  • руководство пользователя.

Компания CHIEFTEC старается экономить на мелочах, что в итоге положительно сказывается на конечном ценнике.

Внешний вид

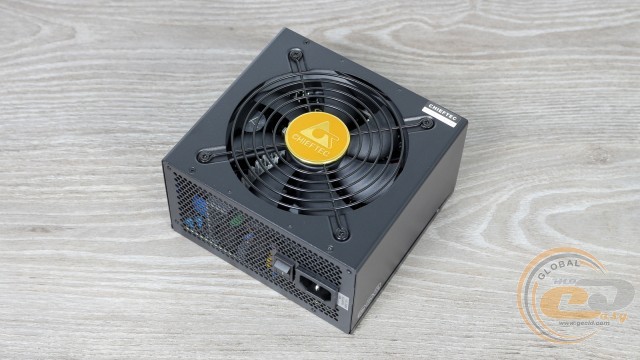

CHIEFTEC Polaris 750W

Внешность – еще одна сфера, где можно не заморачиваться. Ведь блок питания является одним из самых неприметных устройств в системном корпусе. Тем не менее CHIEFTEC Polaris 750W немного отличается от других фирменных решений. А вот при беглом осмотре его можно перепутать с источниками линейки CHIEFTEC PROTON.

CHIEFTEC Polaris 750W

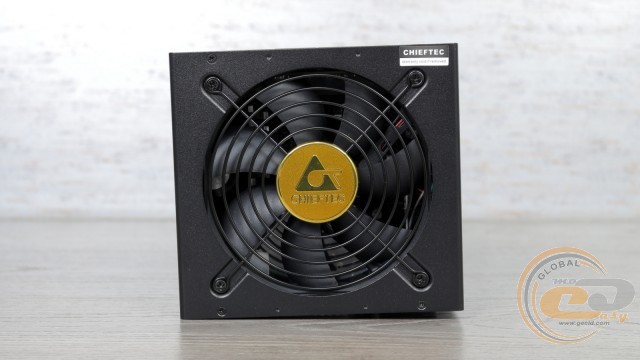

Виной тому уже ставший привычным черный окрас, круглая решетка типа гриль и золотистый логотип производителя на самом видном месте. Пропеллер здесь 120-мм, как и у «золотых» решений CHIEFTEC CORE. Хотя есть в модельном ряду и версии со 140-мм вертушкой. Гарантийная наклейка также на своем месте.

CHIEFTEC Polaris 750W

Тыл самый что ни есть привычный. Выключатель, разъем питания, отверстия в виде сот – все нужное и ничего особо интересного.

CHIEFTEC Polaris 750W

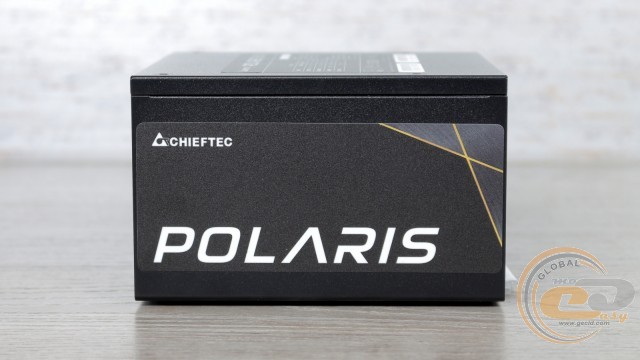

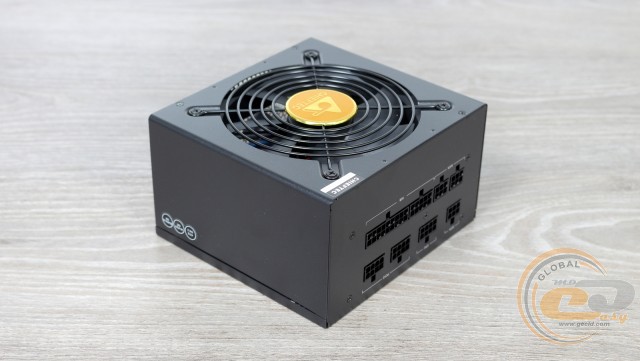

Боковина, которая будет видна глазу при размещении источника вентилятором вниз, украшена наклейкой с указанием линейки.

CHIEFTEC Polaris 750W

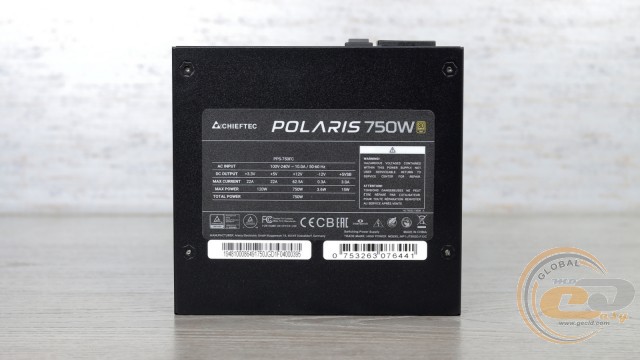

Еще раз переворачиваем блок питания – да, все, как и ожидалось. Единственная линия +12В способна выдать всю заявленную мощность 750 Вт. А 120 Вт должно хватить для более мелких каналов +3,3В и +5В (по 22 А на каждый). Возможно, со временем потребности в последних вообще не будет, а повод для такого предположения уже есть.

CHIEFTEC Polaris 750W

Все кабели у CHIEFTEC Polaris 750W являются съемными. Хотя это не повлияло на длину устройства. Имеем максимально компактные для формата ATX габариты 140 х 150 х 87 мм.

Почти все кабели выполнены в виде удобных в укладке шлейфов. Исключением стал только 20+4-контактный ATX, набранный из круглых проводов в нейлоновой оплетке. Кстати, самые нагруженные линии питания процессора и видеокарты (ATX12V и PCIe) обзавелись грубыми кабелями калибра 16 AWG (1,291 мм в диаметре с площадью сечения 1,31 мм2). Очень предусмотрительно! Остальные же имеют привычный калибр 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2).

Экономия также отразилась на длине некоторых проводов. Но для привычной системы с нижним расположением блока питания даже внутри Full Tower-корпуса и таких показателей должно быть достаточно.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

65

два 4+4-контактных ATX12V

1

65-80

два 6+2-контактных PCIe

2

50-65

четыре SATA

2

50-65-80-95

три PATA + FDD

1

45-60-75-90

Основные коннекторы питания представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. В наличии также четыре разъема PCIe в 6+2-контактном исполнении для подключения пары видеокарт. А для периферии в общей сложности имеем восемь SATA и три PATA + FDD на трех отдельных проводах. Вам также наверняка трудно представить систему, для которой такого количества коннекторов может оказаться маловато.

CHIEFTEC Polaris 750W

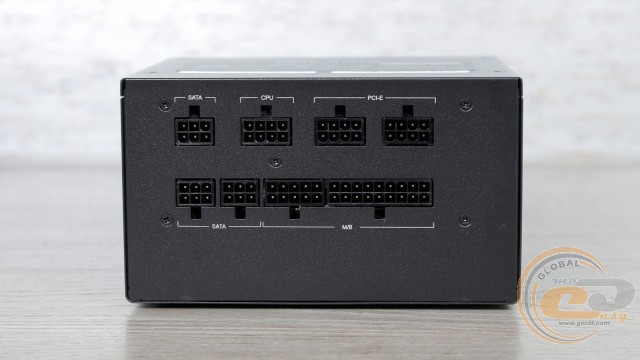

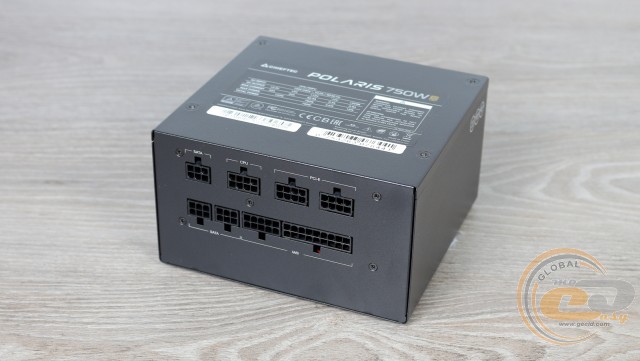

Для корректного подключения все разъемы на корпусе подписаны. К тому же они имеют разную форму контактов, поэтому проблем с подключением быть не должно.

Внутреннее устройство

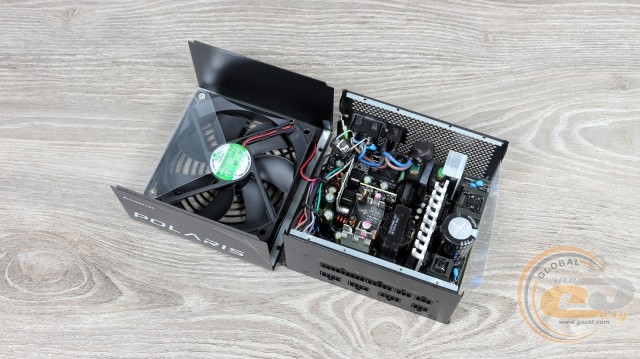

Внешне вроде все более-менее понятно, но что нас ожидает внутри?

CHIEFTEC Polaris 750W

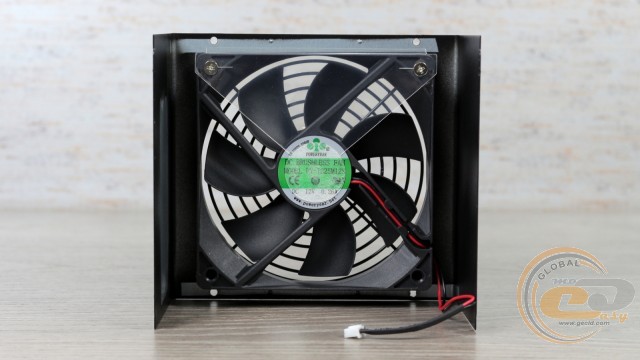

Вентилятор Power Year PY-1225M12S способен разгоняться до 2000 об/мин. Уровень его шума достигает 31 дБ(А). Буква «S» в конце названия говорит об использовании недорогого подшипника скольжения. А ведь это один из самых популярных способов по удешевлению источников питания. Энергопотребление вертушки составляет всего 3,12 Вт (12 В при 0,26 А).

CHIEFTEC Polaris 750W

Для пассивного отвода тепла от компонентов CHIEFTEC Polaris 750W используются алюминиевые радиаторы. Первый, Г-образный, охлаждает диодные сборки. Второй, побольше, – силовые элементы модуля APFC и первичного преобразователя. А еще парочка радиаторов поменьше применяются уже во вторичной цепи.

С вентилятором и радиаторами разобрались. Теперь посмотрим, что вообще здесь нужно охлаждать.

CHIEFTEC Polaris 750W

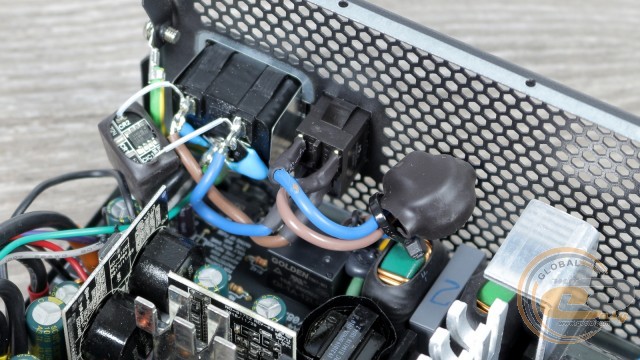

Входной электромагнитный фильтр является примером для подражания. Все конденсаторы и парочка дросселей на месте – хотя это уже закономерность даже для многих доступных решений. А вот видеть здесь варистор приятно, ведь на нем все еще иногда экономят.

CHIEFTEC Polaris 750W

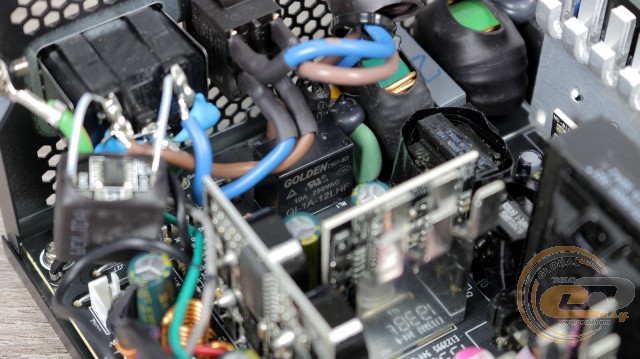

Здесь же распаяно электромагнитное реле, которое снимает высокое напряжение с основной схемы питания. Тем самым достигается высокая энергоэффективность в выключенном состоянии и в режиме сна.

Пара диодных сборок посажена на отдельный Г-образный радиатор, которого должно быть достаточно для эффективного отвода тепла.

CHIEFTEC Polaris 750W

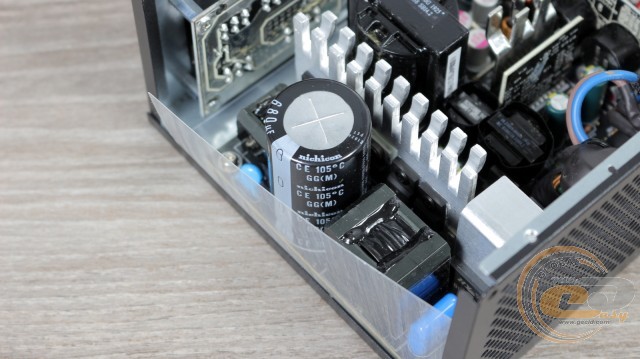

Узел APFC на месте, о чем говорит наличие крупного дросселя в корпусе. Силовые же элементы данного узла прикручены ко второму, более ребристому радиатору.

CHIEFTEC Polaris 750W

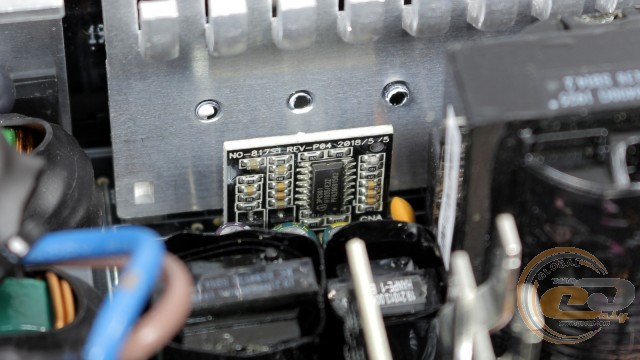

Контроллер Infineon ICE3PCS01, управляющий всем этим добром, разместили на отдельной дочерней плате с обратной стороны радиатора.

CHIEFTEC Polaris 750W

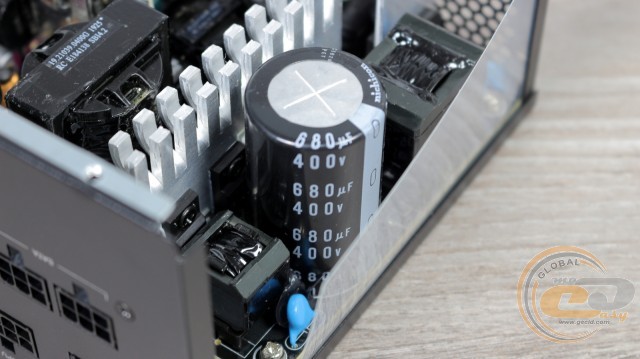

Японский конденсатор Nichicon порадует высоким качеством, принадлежностью к высокотемпературной серии и хорошим показателем емкости в 680 мкФ.
